Наша компания является поставщиком гидравлических регуляторов расхода МПГ 55 и ПГ 77 в различных модификациях. В каталоге представлены модели МПГ 55-12, МПГ 55-15, ПГ 77-12, ПГ 77-14 и другие.

Вся продукция в наличии на нашем складе в г. Екатеринбург, доставляем авто и жд транспортом по всей России.

Чтобы уточнить цену на гидравлические регуляторы потока, звоните по телефону +7 (343) 202-30-42, заказ можно оформить через сайт.

Регулятор расхода МПГ 55-12

Ду, мм 10

Q, л/мин 25

P, МПа 6,3

Вес, кг 10

Регулятор расхода МПГ 55-14

Ду, мм 16

Q, л/мин 100

P, МПа 6,3

Вес, кг 16

Регулятор расхода МПГ 55-15

Ду, мм 20

Q, л/мин 200

P, МПа 6,3

Вес, кг 20

Регулятор расхода МПГ 55-22

Ду, мм 10

Q, л/мин 25

P, МПа 20

Вес, кг 10

Регулятор расхода МПГ 55-24

Ду, мм 16

Q, л/мин 100

P, МПа 20

Вес, кг 16

Регулятор расхода МПГ 55-25

Ду, мм 20

Q, л/мин 200

P, МПа 20

Вес, кг 20

Регулятор расхода МПГ 55-32

Ду, мм 10

Q, л/мин 25

P, МПа 20

Вес, кг 10

Регулятор расхода МПГ 55-34

Ду, мм 16

Q, л/мин 100

P, МПа 20

Вес, кг 16

Регулятор расхода МПГ 55-62

Регулятор расхода ПГ 77-12

Регулятор расхода ПГ 77-14

Технические характеристики регуляторов расхода МПГ55

Параметр Типоразмер
МПГ55-24М МПГ55-34М МПГ55-22М и 32М МПГ55-14М 2МПГ55-14 МПГ55-15М МПГ55-25М МПГ55-12М 2МПГ55-12
Dy, мм 20 20 10 20 20 32 32 10 10
Расход масла, л/мин
номинальный Qном 100 100 25 100 80 200 200 25 20
max 120 120 32 120 – 240 240 32 –
min 0,09 0,09
0,04		 0,25 0,25 0,4 0,15 0,1 0,1
max разность расходов на входе и выходе, л/мин – – – 3 – 4 – 2 –
Рабочее давление, МПа :
nomin** 20 20 20 6,3; 10 20 20 6,3; 10 20 20 6,3; 10; 20 20
min при:

Q<0,5Qном 0,5 0,5 0,5 – – – 0,5 – –
Q<(0,5-1)Qном** 0,8 0,8 0,8 1;2;3 1 1;2;3 0,8 1;2;3 1
max давление на выходе, МПа 20 20 20 11;14;24 20 11;14;24 20 11;14;24 20
Перепад давлений на дросселе , МПа >0,2 >0,2 – – >0,2 –
Изменение установленного расхода масла в диапазонах рабочего давления от min до nomin и температуры масла от +10до +70С, см3/мин, не более: 20 при расходе 0,2 л/мин; ±5% при большем 10 при расходе до 0,1 л/мин; ±5% – при большем ±10% ±10% ±10% 30 при расходе 0,5 л/мин; ±5% при большем ±10%
Расход масла ,через полностью закрытый дроссель, см3/мин не более: 70 30 120 200 120 60
Масса , кГ 7,5 8 4,5 8 8,5 16 15,5 4,5 5
Наименование P, Мпа
Q, л/мин		 Ду, мм Вес
МПГ 55-12М 6,3;10;20 20 10 4,5
МПГ 55-22М 20 25 10 4,6
ПГ 55-22 20 20 10 4,5
МПГ 55-32М 20 25 10 4,6
ПГ 55-62 20 20 10 6,75
Г55-13А 10 40 16 11
Г55-23А 10 40 16 10,8
МПГ 55-14М 6,3;10;20 80 20 7,5
МПГ 55-24М 20 100 20 8,5
ПГ 55-24 20 80 20 7,5
МПГ 55-34М 20 100 20 8,6
Г55-14А 10 80 20 11,2
Г55-24А 10 80 20 10,6
Г55-31 0,5-12,5 8 20 3,7
МПГ 55-15М 6,3;10;20 160 32 15,5
МПГ 55-25М 20 200 32 15,5
МПГ 55-35М 20 200 32 16
МПГ 55-22 с плитой БФП-10 Р. П. 20 25 10 6,5
РПМ-102 20 40 10 3

Условные обозначения

Скрыть

Регуляторы расхода МПГ55-22, МПГ55-24, МПГ55-25 | Мир гидравлики

Вид типа МПГ55-2

Назначение и область применения

Регулятор расхода МПГ55-2 устанавливается в гидросистемах там, где требуется поддержание установленной скорости перемещения рабочих органов станков и других стационарно работающих машин в независимости от нагрузки.

Регуляторы расхода модернизированные обычной прочностиМПГ55-22М, МПГ55-24М, МПГ55-25М состоят из гидродросселя и редукционного клапана, который поддерживает постоянный перепад давления на дросселирующей щели, благодаря чему расход рабочей жидкости, проходящей через гидродроссель, не зависит от давления на входе и выходе из него.

Гидравлические регуляторы потока МПГ-55-2 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до +70 °С и температуре окружающей среды от +1 до +40 °С.

Регуляторы расхода МПГ 55-2 выпускаются на ном. давление 20 МПа и 32 МПа. В зависимости от номинального расхода рабочей жидкости регуляторы расхода МПГ55-2 бывают трёх исполнений:

  • МПГ55-22 – c условным проходом 10 мм;
  • МПГ55-24 – c условным проходом 16 мм;
  • МПГ55-25 – c условным проходом 20 мм.

Условное обозначение регулятора расхода МПГ55-2

Х МПГ55-2 Х Х ХХХХ
    Климатическое исполнение по ГОСТ 15150: УХЛ4, 04. 1

Наличие замкового устройства: без индекса – нет, 1 – есть

Условный проход: 2 – Ду=10 мм, 4 – Ду=16 мм, 5 – Ду=20 мм

Тип регулятора расхода

Исполнение по прочности: без индекса – нормальная прочность, 2 – повышенная прочность



Примечание: вообще, буква М (“модернизированный”) после индекса условного прохода может отсутствовать в маркировке данного регулятора, например, регулятор расхода МПГ55-24 УХЛ4.

Параметры гидравлических регуляторов потока МПГ55-22, МПГ55-24, МПГ55-25

ОбозначениеДу, ммРасход рабочей жидкости ном./мин./макс., л/минДавление на входе ном./мин./макс., МПаМакс. давление на выходе, МПаПерепад давления на дросселе регулятора расхода не менее, МПаРасход утечек масла через полностью закрытый дроссель не более, см³/минДопустимое отклонение установленного расхода не более, %Масса не более, кг

МПГ55-22(М)

10

25 / 0,04 / 32

20 / 0,5 / 21,5

20

0,15 – 0,25

30

± 5

4,0

2МПГ 55-22(М)

МПГ55-24М

16

100 / 0,09 / 120

70

7,5

2МПГ55-24(М)

МПГ 55-25М

20

200 / 0,15 / 240

120

15,5

2МПГ55-25(М)

Габаритные и присоединительные размеры МПГ55-25М, МПГ55-22М, МПГ55-24

Наименование, Ду

МПГ55-22М, 2МПГ55-22М (Ду=10мм)

МПГ55-24М,2МПГ55-24М (Ду=16мм)

МПГ55-25М,2МПГ55-25М (Ду=20мм)

L

108

133

178

B

100

126

166

H

88

107

132

H*

137

156

156

h

54

67

67

h1

44

51

51

d

9

11

11

d1

10

18

18

d2

4

4

4

a

102

126

126

a1

76,2

101,6

101,6

a2

54

71,4

71,4

a3

8

20,8

20,8

a4

9,5

20,6

20,6

b

82,5

101,6

101,6

b1

52,5

88,9

88,9

b2

36

54,6

54,6

b3

11

12,7

12,7





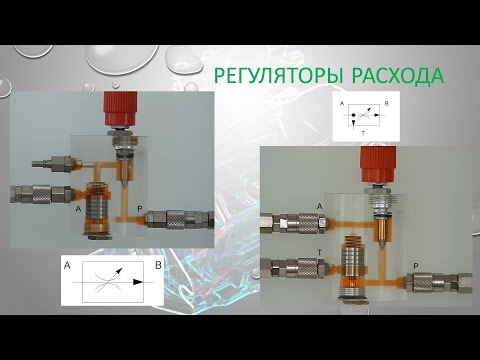

Конструкция и принцип работы МПГ 55-25(М), МПГ 55-22(М), МПГ 55-24(М)



 Конструктивные элементы регулятора потока МПГ55-22М ( 24М, 25М):

   1 – корпус;
   2 – втулка;
   3 – втулка-дроссель;
   4,6 – гайки;
   5 – регулировочный винт;
   7 – лимб;
   8 – указатель оборотов;
   9 – шарик;
   10,11,12,15 – пружины;
   12 – отверстие отвода;
   13,17,18 – отверстия;
   14,16,20 – полости;
   10 – золотник;
   21 – заглушка.

   Описание работы регулятора потока МПГ55-25М ( 22М, 24М):

Рабочая жидкость из гидросистемы поступает к отверстию подвода 18 и далее через отверстия 17 и 13 в корпусе вот втулку 2. Далее рабочая жидкость через дросселирующую щель втулки 2 поступает к отверстию отвода 12. Отверстие 17 сообщается с полостями 20 и 16, а отверстие отвода 12 – с полостью 14. Золотник 19 находится в равновесном положении под действием усилия пружины 15 и усилий, возникших в момент подвода давления в его торцевые полости 20, 16 и 14. При увеличении давления в напорной магистрали гидросистемы давление в отверстиях 18, 17, 13 повышается, что приводит к нарушению равновесия сил, действующих на золотниковый механизм.

Под действием гидростатических сил, создаваемых давлением рабочей жидкости в полостях 20 и 16, золотник перемещается в сторону пружины и, соответственно, его дросселирующая кромка изменяет сопротивление расходу потока рабочей жидкости, благодаря этому давление на входе в гидродроссель (отверстие 13) уменьшается по сравнению с давлением в напорной магистрали. Т.о. на дросселирующей щели поддерживается постоянный перепад давления.

Расход рабочей жидкости регулируется изменением проходного сечения дросселирующей щели во втулке 2 за счёт осевого перемещения втулки-дросселя 3 с помощью гайки 4 в одну сторону и пружины 11 – в другую. Гайке 4 вращение передаётся через лимб 7 и винт 5. Лимб можно поворачивать до 4-х оборотов. После каждого оборота лимб с помощью штифта поворачивает на 1/4 оборота указатель оборотов 8, который фиксируется от самопроизвольного вращения шариком 9 и пружиной 10. При повороте лимба по часовой стрелке расход рабочей жидкости увеличивается, против – уменьшается. Фиксация лимба производится гайкой 6.

Стыки пробок и корпуса, соединение регулировочного винта и втулки уплотняются резиновыми кольцами.

Пример условного обозначения регулятора расхода рабочей жидкости нормальной прочности с условным проходом 10 мм, с номинальным давлением на входе 20 МПа, с номинальным расходом рабочей жидкости 25 л/мин, для районов с умеренным и холодным климатом, категория размещения 4:
     Регулятор расхода МПГ55-22М УХЛ4.
