Аутригеры КМУ – опоры для крана манипулятора на автомобильном шасси

Аутригеры КМУ – опоры для крана манипулятора на автомобильном шасси

04.07.2019 10:54

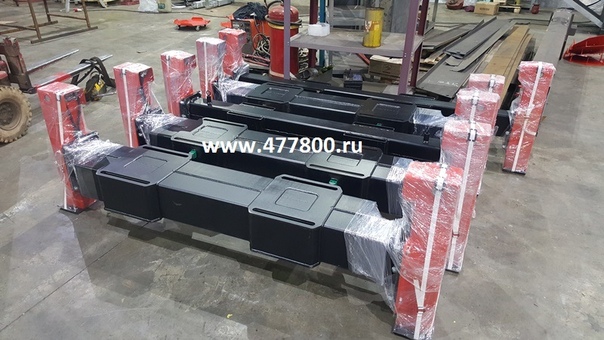

Опоры или аутригеры, часто на жаргоне манипуляторщиков называемые «лапами» – важная часть КМУ на шасси грузового автомобиля, обеспечивающие устойчивость транспортного средства при погрузочно-разгрузочных работах. Важность аутригеров подтверждается тем фактом, что опоры являются частью заводской комплектации для большинства краноманипуляторных установок.   Виды аутригеров. Аутригеры для кранов-манипуляторов прежде всего классифицируются по их предназначению. В этом смысле есть два типа опор – стандартные или передние аутригеры и дополнительные или задние. Задние аутригеры не являются обязательным элементом КМУ, они необходимы в некоторых случаях, например, при работе с КМУ, оснащенными монтажными корзинами, для КМУ с вылетом стрелы более 12 м (в зависимости от типа шасси, особенностей монтажа, вида груза и т. д.). В большинстве случаев необходимость установки задних лап определяется индивидуально. Существуют специальное программное обеспечение для расчета необходимости использования дополнительных аутригеров, либо расчеты производятся вручную. Типы конструкций аутригеров Как задние, так и передние аутригеры могут иметь разную конструкцию. Существует несколько вариантов классификаций конструкций аутригеров. Классификация 1   Стандартные круглые Стандартные квадратные Эвакуаторные лапы (высокие)   По массе стойки круглого сечения легче, чем квадратные, поэтому, если есть выбор, можно рекомендовать стойки именно круглого сечения. опоры круглого сечения аутригеры квадратного сечения эвакуаторные опоры Классификация 2. (По направлению опор)   Стандартные опоры («встык») Лапы внахлест   Стандартные опоры при складывании идут навстречу друг к другу т. е. встык. Соответственно расстояние на конторе происходит выдвижение аутригеров ограниченно конструктивно шириной автомобиля Лапы “внахлест” сдвигаются параллельно друг к другу т.е. при выдвижении таких аутригеров диаметр окружности опоры лап значительно больше, чем у стандартного варианта. За счет этого машина становится более устойчивой. Классификация 3(по типу складывания в транспортном положении)   Фиксированные (направлены вниз в транспортном положении) поворотные (закидываемые вверх) Поворотные аутригеры в свою очередь подразделяются по типу выдвижения на Устанавливаемые ручным способом. Гидравлические аутригеры, для которых выдвижение опор происходит не ручным способом, а при помощи гидроцилиндров. Комбинированный вариант выдвижения опор.   Подкладки под опоры. Большое значение имеют также специальные подкладки под опоры. Бытует мнение, что подкладки нужны только при работе на грунте, снегу и т.п., чтобы избежать продавливания, но на самом деле правильно подобранные подкладки сохранят целостность мостовых, не разрушат асфальт и даже сберегут газоны при работе в городских условиях! В России чаще всего используют деревянные подкладки, которые значительно дешевле синтетических. Однако для подкладок под опоры КМУ подходит только древесина твердых пород. Нужно иметь в виду, что в древесине от нагрузок возникают трещины, в которые будет проникать влага. При эксплуатации в зимний период вода в микротрещинах быстро приведет подкладки в негодность из-за процессов замерзания/таяния, разрушающих материал. Поэтому деревянные подкладки необходимо пропитывать водоотталкивающими смесями, а также обшивать стальной лентой



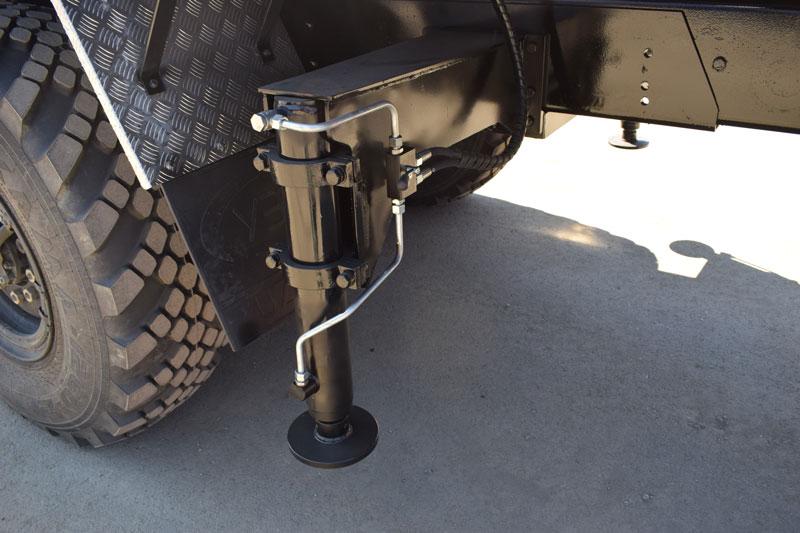

Аутригеры задние Soosan SCS 866, 867

Количество Аутригеры задние Soosan SCS 866, 867

Категория: Soosan SCS 866,867

• Описание

Описание

У нас всегда, в наличие и под заказ, имеется большой выбор запчастей для крана-манипулятора SOOSAN, в том числе и Аутригеры задние Soosan SCS 866, 867

Компания СПЕЦГИДРОСЕРВИС оказывает услуги по качественному и профессиональному ремонту грузоподъемной техники и гидравлического оборудования КМУ SOOSAN.

Наша компания специализируется на поставке, как оригинальных, так и качественно подобранных запчастей аналогов для крано-манипуляторных установок SOOSAN. Мы осуществляем гарантийный и выездной ремонт крано-манипуляторных установок (КМУ), погрузчиков, грейферов, захватов, мультилифтов, гидроманипуляторов (ГМУ),  гидробортов, эвакуаторов, автовышек, ковшей и другого гидравлического оборудования.

Узнать о наличии “Аутригеры задние Soosan SCS 866, 867” , способе оплаты и возможности доставки по России или другие государства, можно у наших менеджеров.

SCS866LS		ЗАДНИЕ АУТРИГЕРЫ В СБОРЕ
Nо	ДЕТАЛЬ	ОПИСАНИЕ	Кол-во	ПРИМЕЧАНИЕ
1	W14/100	КОРПУС РАМЫ	1
2	W14/200	ВНЕШНИЙ КОРПУС В СБОРЕ	2
3	W14600	ШТИФТ	2
4	4310124	ШПЛИНТ	2	Ф7. 5х L56
5	4010033	ГНЕЗДОВОЙ БОЛТ	2	M6xP1.0xL16
6	W14601	БЛОК КОЛЛЕКТОРА	2
7	4010077	ГНЕЗДОВОЙ БОЛТ	4	M12 xP1.75x L35
8	4211012	ПРУЖИННАЯ ШАЙБА	4	M12
9	A73145	ЗАГЛУШКА ВИНТА	2
10	A73146	ПЛАСТИНА СКОЛЬЖЕНИЯ	2
11	4040059	УСТАНОВОЧНЫЙ ВИНТ	2	M10 xP1.75x L12
12	2710001	H/АДАПТЕР-00	4	PF1/4(H)xPT1/4
13	2551083	МАСЛЯНЫЙ ШЛАНГ	4	D6 x P210xL3700 5/5
14	F25223	ЗАЖИМ ШЛАНГА	2
15	4000156	ШЕСТ. БОЛТ	2	M8xP1.25xL35
16	4210010	ПРУЖИННАЯ ШАЙБА	20	M8
17	2720008	M/КОННЕКТОР-00	8	Ф10xpт1/4
18	2720553	H/КОННЕКТОР-00	8	ф10xPT1/4(H)
19	W14011	ТРУБА	1	Ф10
20	W14012	ТРУБА	1	Ф10
21	W14013	ТРУБА	1	Ф10
22	W14014	ТРУБА	1	Ф10
23	W14015	ТРУБА	1	Ф10
24	W14016	ТРУБА	1	Ф10
25	W14017	ТРУБА	1	Ф10
26	W14018	ТРУБА	1	Ф10
27	W13485	ЗАЖИМ ТРУБЫ	2	t4. 5
28	W13484	ЗАЖИМ ТРУБЫ	4	t4.5
29	2710001	ШЕСТ. БОЛТ	18	M8xP1.25x L20

Свяжитесь с нами по телефону +7 (495) 248-00-15 или форме ниже:

  Обращаем Ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

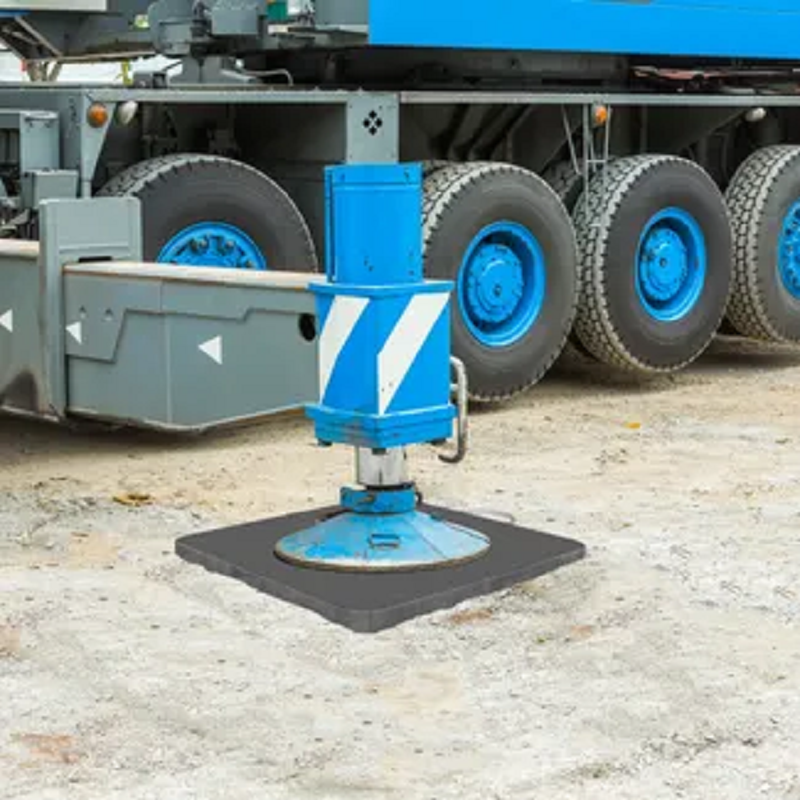

Выносная опора для грузовика, гидравлический стабилизатор выносной опоры

Изготавливается по индивидуальному заказу для вашего применения. Крепкий. Бесшовные. Безопасный. Долгоиграющий. Без загрязнения. И простой в установке. Полная линейка гидравлических стабилизирующих стоек и аутригеров Power-Packer разработана для обеспечения максимальной мощности и производительности.

Типы продуктов

Гидравлические для тяжелых условий эксплуатации
Стабилизирующие опоры

Стандартные гидравлические
Стабилизирующие опоры

Гидравлические выносные опоры
Системы для рабочих грузовиков

Гидравлическая стабилизация
Компоненты системы

Независимо от вашего применения, от тяжелого дорожного или внедорожного оборудования до более легкого рабочие грузовики, Power-Packer гидравлические системы управления движением и стабилизации обеспечивают превосходную производительность, обеспечивая более безопасную и эффективную рабочую среду. Выбирайте из широкого спектра функций и возможностей, а также размеров отверстия, грузоподъемности и длины хода, чтобы наилучшим образом удовлетворить ваши потребности.

Преимущества для вашей прибыли

• Повышение производительности. Инновационная и гибкая конструкция Power-Packer позволяет оптимизировать внутренние процессы. Ваша изготовленная на заказ гидравлическая стабилизирующая опора поставляется полностью, без разборки или повторной сборки.
• Повышенная безопасность. Встроенные двойные уравновешивающие клапаны обеспечивают ряд ключевых преимуществ в плане безопасности, в том числе устраняют возможность катастрофического отказа, когда клапан удаленно расположен. Другими преимуществами являются утопленное размещение для защиты от внешних повреждений, функция сброса давления, защита от теплового расширения, встроенное удержание нагрузки, положительное удержание нагрузки в случае потери давления, уменьшенные точки утечки и отсутствие внешней переходной трубки. Более того, фитинги SAE обеспечивают значительно меньшую вероятность утечки по сравнению с фитингами NPT других производителей.
• Простота обслуживания. Если требуется ремонт или замена, конструкция Power-Packer с болтовым креплением облегчает демонтаж без перемещения оборудования, что обеспечивает наиболее экономичный и быстрый возврат к нормальной работе.
• Прочная всепогодная конструкция. Гидравлические стабилизирующие опоры и выносные опоры Power-Packer рассчитаны на работу в самых суровых условиях. Прочная конструкция стопорной гайки обеспечивает надежную опору для вашего оборудования, независимо от того, насколько суровы ваши условия. Наши ножки созданы для того, чтобы выдерживать любые температуры, включая экстремальный холод. Уплотнительные кольца в каждой головке штока предотвращают загрязнение между опорной втулкой/сварной трубой и внешней трубой цилиндра. Кроме того, направляющие кольца с двумя цилиндрами помогают предотвратить попадание внешних загрязнений и обеспечивают поперечную устойчивость.

Загрузить БРОШЮРУ О МОЩНЫХ ГИДРАВЛИЧЕСКИХ СТАБИЛИЗИРУЮЩИХ НОГАХ

Загрузить БРОШЮРУ СИСТЕМ ГИДРАВЛИЧЕСКИХ ВЫНОСНЫХ ОПОР ДЛЯ РАБОЧИХ ГРУЗОВЫХ ГРУЗОВ

Свяжитесь с нашей командой инженеров сегодня

, чтобы определить лучшие стабилизирующие опоры и опоры
для ваших уникальных потребностей.

Связаться с Power-Packer сейчас

Гидравлические изделия

• Гидравлические стабилизирующие опоры и выносные опоры
• Усиленные гидравлические стабилизирующие опоры
• Стандартные гидравлические стабилизирующие опоры
• Гидравлические системы выносных опор для рабочих грузовиков
• Компоненты гидравлической системы стабилизации
• Гидравлические системы шасси
• Гидравлические системы наклона кабины
• Гидравлические цилиндры
• Гидравлическая подвеска кабины

• Медицинские приводы
• MK5 (автономный гидравлический привод)
• Привод носилок (автономный гидравлический привод)
• Ручной подъемник (автономный гидравлический привод)
• DMI (ручная гидравлическая система)
• MMC (ручная многоцилиндровая система)
• EH MMC (электрогидравлическая многоцилиндровая система)
• Quattro (электрогидравлический привод)
• Заказные гидравлические изделия и системы

Рынки

• На шоссе
• Внедорожник
• Военный
• Медицинский

Конструкция гидравлической выносной опоры — чертежи Gizmo

Конструкции стабилизатора гидравлической выносной опоры (создайте сами)

В этой галерее представлены изображения двух различных конструкций выносных опор для грузовиков, построенных непосредственно на основе чертежей «Сделай сам», доступных на Gizmoplans. Многие из них построили свои собственные гидравлические стабилизаторы выносных опор для грузовиков или заказали их изготовление у местного производителя. Ниже перечислены все характеристики. Чтобы ознакомиться с более подробной информацией об этих планах, нажмите зеленую кнопку со ссылкой ниже.

Модель 310  Выносная опора гидравлического стабилизатора

Предназначена для легких грузовиков и прицепов. С монтажной высотой 34 дюйма от земли до самой высокой точки рамы. Используется для стабилизации и выравнивания кузовов грузовиков, палуб прицепов и экскаваторов-погрузчиков.

Чтобы ознакомиться со ссылкой на чертежи гидравлического стабилизатора выносных опор модели 310   , ознакомьтесь с ними здесь …..10 футов Общая ширина пролета от подножку к противоположной подножке.

Размах зависит от ширины рамы автомобиля.

Рабочее давление……от 1000 до 2500 фунтов/кв.

Вес (на пару)……300 фунтов.

Гидравлический цилиндр… диаметр отверстия 3 дюйма,

Ход 10 дюймов,

Диаметр штока из хромированной стали 1-1/8 дюйма

Размер монтажной пластины… ширина 8 дюймов, высота 21 дюйм

Адаптируется к вашей гидравлической системе

9 0002 Включена информация об удерживающем клапане с пилотным управлением, который рекомендуется для защиты от отказа гидравлической системы.

Модель 511  Выносная опора гидравлического стабилизатора

Предназначена для тяжелых трехосных грузовиков и прицепов. С монтажной высотой 39 дюймов от земли до самой высокой точки рамы. Используется для стабилизации и выравнивания кузовов грузовиков, палуб прицепов и экскаваторов-погрузчиков.

Нажмите на зеленую ссылку ниже, чтобы получить дополнительную информацию о выносных опорах для грузовиков модели 511.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Пролет выносных опор (с рамой грузовика шириной 36 дюймов) …. .10 футов Общая ширина пролета от подножки до противоположной подножки.

Размах зависит от ширины рамы автомобиля.

Рабочее давление……от 1000 до 2500 PSI

Рабочая мощность на выносную опору…….40 000 футов фунтов

Вес (на пару)……450 фунтов.

Гидравлический цилиндр… Диаметр отверстия 5 дюймов,

Ход 11 дюймов,

Диаметр штока из хромированной стали 2 дюйма

Размер монтажной пластины… ширина 12 дюймов, высота 21 дюйм рекомендуется для защиты от гидравлического отказа.

В чем разница между стабилизатором и выносной опорой? (Для грузовиков)

Стабилизатор — это устройство, используемое для уменьшения поперечного раскачивания автомобиля, особенно при резких поворотах или ветре. Выносная опора — это удлинитель, который обеспечивает поддержку и устойчивость грузовика, крана или другого тяжелого оборудования во время операций подъема или стабилизации. Проще говоря, стабилизатор удерживает грузовик от опрокидывания, а выносная опора помогает выдерживать вес перевозимого груза.
