Гдт 110: Ростех изучает применение газовой турбины большой мощности ГТД 110-М на СПГ-заводах – Экономика и бизнес
турбина ГТД-110М готова пойти в серию
Российская газовая турбина большой мощности ГТД-110М успешно прошла испытания и готова к промышленному производству. При этом детище НПО «Сатурн» показало характеристики, которые в будущем позволят отечественному агрегату конкурировать с немецкими и американскими аналогами.
Разработка ГТД-110 стартовала еще в 2003 году. На тот момент газовые турбины высокой мощности для российских ТЭС выпускались на совместных с иностранцами предприятиях. Реализация же отечественного проекта двигалась с трудом. Однако процесс ускорился после крымских событий, где история с турбинами от «Сименс» в очередной раз доказала, что на зарубежных партнеров нельзя положиться полностью.
Уже в 2019 году ГТД-110М вышла на стадию опытно-промышленной эксплуатации. На сегодняшний день все работы завершены и отечественную турбину готовят к промышленному производству.
Как показали испытания, ГТД-110М в плане КПД превосходит американские аналоги и лишь немного не дотягивает до немецких.
Стоит отметить, что ГТД-110М у нас уже есть, но это еще не все. Работы по созданию полностью российской турбины мощностью 170 МВт, лопатки для которой впервые будут выпускаться с применением аддитивных технологий, ведёт компания «Силовые машины». На данный момент производитель уже строит головные образцы.
При этом недюжинную активность стали проявлять и иностранные партнеры. В «Сименс» предложили полностью локализовать производство своей турбины в России и даже отказались от положенных по закону налоговых и иных льгот. В то же время, компания General Electric уже успела подписать соответствующее соглашение, а в будущем планирует перенести в Россию выпуск и более мощной модели.
Причиной такого «энтузиазма» стало начало масштабной программы модернизации электромощностей в РФ, на которую наша страна выделяет баснословную сумму. Следовательно, у иностранцев появился уникальный шанс хорошо заработать на своей продукции.
ГТЭ-110 – техническая основа ГОЭЛРО-2 – Энергетика и промышленность России – № 15 (91) декабрь 2007 года – WWW.EPRUSSIA.RU
Газета “Энергетика и промышленность России” | № 15 (91) декабрь 2007 года
Для развития отечественной энергетики требуются системные преобразования во многих отраслях промышленности. В частности, необходимо паросиловые технологии производства электрической и тепловой энергии заменить на парогазовые (ПГУ). Это позволит экономить до 40‑50 миллиардов кубометров газа в год – примерно столько же, сколько Россия ежегодно поставляет в Германию и Францию.Широкое распространение ПГУ в промышленно развитых странах объясняется в первую очередь их высокой экономической и производственной эффективностью, а также соответствием самым жестким экологическим требованиям. Парогазовая станция компактнее паросиловой, что снижает время ее строительства на треть.
Предпосылки для этого созданы. В частности, в НПО «Сатурн» впервые в России освоено серийное производ-ство газовых турбин ГТД-110, которые используются в составе энергетических установок мощностью 110 МВт и парогазовых установок мощностью 170 и 325 МВт производства ОАО «Сатурн – Газовые турбины».
На их основе реализуется один из самых крупных проектов в сфере отечественной электроэнергетики – строительство электростанции «Ивановские ПГУ» мощностью 650 МВт в городе Комсомольске. После запуска электростанции Ивановская область должна стать энергетически самодостаточной (сейчас 70 процентов потребляемой областью электроэнергии покупается).
На церемонии начала строительства «Ивановских ПГУ» А. Чубайс отметил: «То, что делается сегодня здесь, – это прорыв, далеко выходящий за пределы только станции и только энергетики, имеющий принципиальное значение для российской экономики. Я считаю, что именно таким образом и решается вопрос о том, является ли Россия сырьевым придатком или же она – современная высокотехнологичная страна, работающая на самом современном уровне в сложнейших отраслях промышленности…»
К освоению производства турбин большой мощности «Сатурн» шел непросто. Для того чтобы начать производ-ство двигателей совершенно иной размерности (вес двигателя – 50 тонн, в сравнении с привычными для компании авиационными ГТД весом в 2‑3 тонны), на «Сатурне» создана принципиально новая производственно-технологическая база. Было приобретено специализированное оборудование, реконструированы и модернизированы производственные площади, внедрены уникальные технологии литья, сварки, мехобработки. Это позволило замкнуть весь цикл работ по изготовлению данного двигателя.
Сегодня «Сатурн» обладает технологиями изготовления газовых турбин большой мощности. Это имеет огромное значение для всей российской промышленности.
В настоящее время идет работа по заключению целого ряда контрактов на изготовление ГТЭ-110 для различных регионов России. 9 июня 2007 года подписано соглашение между РАО ЕЭС и «Сатурном», в соответствии с которым РАО заказывает до 2011 года 12 установок ГТЭ-110 для обновления генерирующих мощностей. В первую очередь, это строительство второго блока Ивановских ПГУ (650 МВт), далее – модернизация ТЭЦ-12 (170 МВт) ОАО «Мосэнерго», реконструкция Нижегородской ГРЭС (900 МВт), модернизация ГРЭС-24 ОАО «ОГК-6».
3 мая 2007 года в городе Новомичуринске Рязанской области был подписан договор на поставку ГТЭ-110 для ГРЭС-24 – одного из шести филиалов ОГК-6. Модернизация ГРЭС-24 предусматривает надстройку действующего энергоблока мощностью 310 МВт газотурбинной установкой «Сатурна» ГТЭ-110 со сбросом газов в топку существующего парового котла.
Энергоблок 310 МВт выводится в капитальный ремонт для проведения комплекса монтажных работ по техперевооружению в ПГУ-420. Как отметил генеральный директор ОГК-6 Валентин Санько на пресс-конференции по случаю подписания договора поставки, «Сатурн» выиграл конкурс по целому ряду технологических показателей. Предложенные условия технического обслуживания выгодно отличались от предложений зарубежных фирм, например корпорации Alstom. Сатурновская «стодесятка» отлично зарекомендовала себя на многочисленных стендовых испытаниях.
Сегодня «Сатурн» заключил контракты на поставку 3‑4 газовых турбин в год, и это без запросов иностранных компаний, желающих применять турбины данного класса мощности.
Основная проблема на рынке газовых турбин большой мощности – то, что у основных западных производителей поставки расписаны на ближайшие 3‑4 года. Любого заказчика, который хотел бы получить газовую турбину, ставят в очередь на 2012‑1913 годы. На «Сатурне» пока свободно около 8‑9 позиций по машинам плюс более привлекательные предложения по стоимости жизненного цикла.
И основная задача предприятия на сегодняшний день – поддерживать требуемый уровень качества производимой продукции и сроки исполнения контрактных обязательств.
Руководство «Сатурна» понимает необходимость масштабирования накопленного технологического опыта, инвестируя в создание новых производственных мощностей. Это позволит перейти к значительно большим объемам изготовления ГТЭ-110, что отвечает потребностям российской энергетики.
Существующие схемы применения современного двигателя ГТД-110 открывают возможности для модернизации действующих энергоблоков и строительства новых энергетических комплексов с заметным повышением эффективности использования энергоресурсов. Исходя из потребностей заказчика, в тепловой и электрической энергии может быть применена любая схема установки оборудования.
В российской энергетике применение ГТЭ-110 целесообразно в следующих областях:
1. Замена теплофикационных паровых турбин мощностью 50…100 МВт при строительстве новых и техническом перево-оружении действующих ТЭЦ.
2. Использование для технического перевооружения действующих и строительства новых ТЭС в составе бинарной ПГУ.
3. Газотурбинные надстройки блоков мощностью 300 МВт.
4. ПГУ и ГТУ-ТЭЦ на угле.
В настоящее время на основе ГТД-110 разработаны проекты двигателей мощностью 65 и 140 МВт. Параметрический ряд двигателей ГТД-65, ГТД-110 и ГТД-140 – техническая основа для создания парогазовых станций мощностью от 100 МВт до 420 МВт с электрическим КПД 53 процента, которые должны стать базовыми при реконструкции энергогенерирующих мощностей страны.
Реализация столь крупных проектов в энергетике имеет, пожалуй, только один прецедент в отечественной истории – осуществленный в 1920‑1930‑х годах план ГОЭЛРО. Современный план электрификации – по сути ГОЭЛРО-2 – должен стать мощным импульсом для развития отечественного энергомашиностроения, энергетики и экономики в целом.
Повышение надежности и развитие мощностного ряда ГТУ на базе ГТД-110 производства НПО «Сатурн»
М.
Р. Гасуль – ОАО “НПО “Сатурн””, г. Рыбинск
Разработка газотурбинной энергетической установки ГТЭ-110 началась в 1991 году по заказу РАО «ЕЭС России». В декабре 2003 г. установка на базе ГТД-110 №2 в составе испытательного стенда Ивановских ПГУ прошла межведомственные испытания.
В 2004 г. в ОАО «НПО «Сатурн» начато серийное производство и к настоящему времени изготовлено 6 установок ГТЭ-110.
Опыт эксплуатации ГТЭ в парогазовом цикле выявил ряд дефектов, которые не проявлялись при испытаниях и доводке установки в составе испытательного стенда. К сожалению, отсутствие технологического двигателя для опробования существенно сдерживало внедрение мероприятий по устранению выявленных дефектов. Разработанные мероприятия зачастую внедрялись в серию без соответствующей проверки и испытаний в составе технологического ГТД.

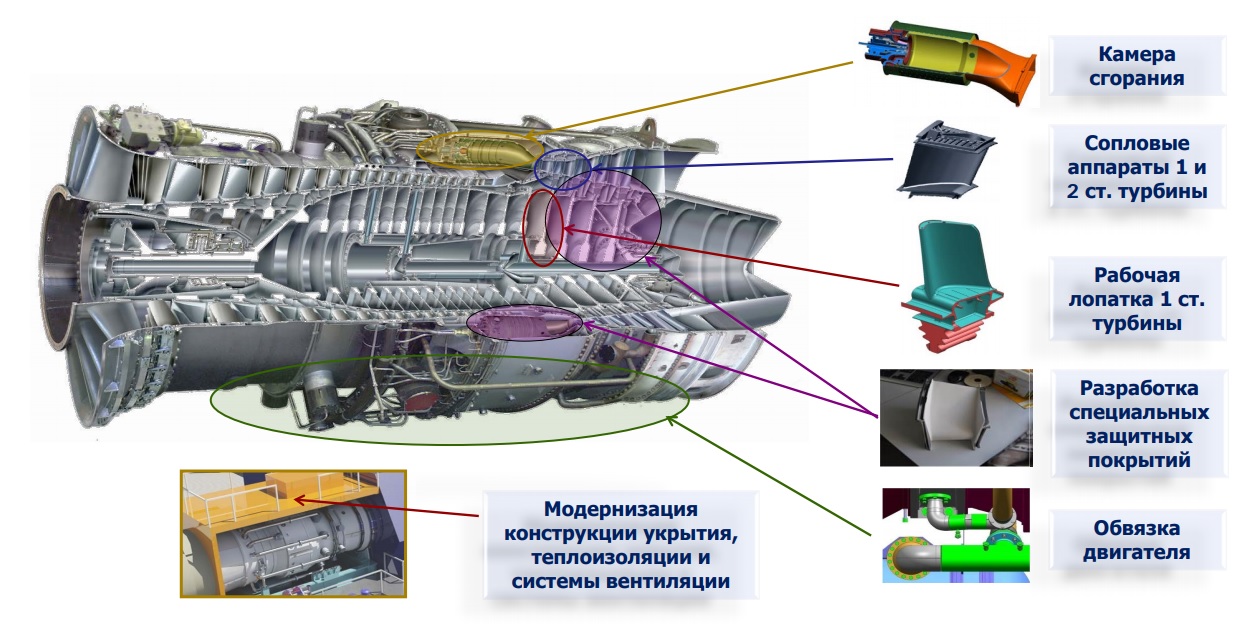

В период с 2007 по 2013 гг. НПО «Сатурн» совместно с ведущими экспертами отрасли проводило работы по определению возможностей модернизации ГТД-110. В результате разработано предварительное технико-экономическое обоснование проекта по созданию модернизированной газовой турбины ГТД-110М.

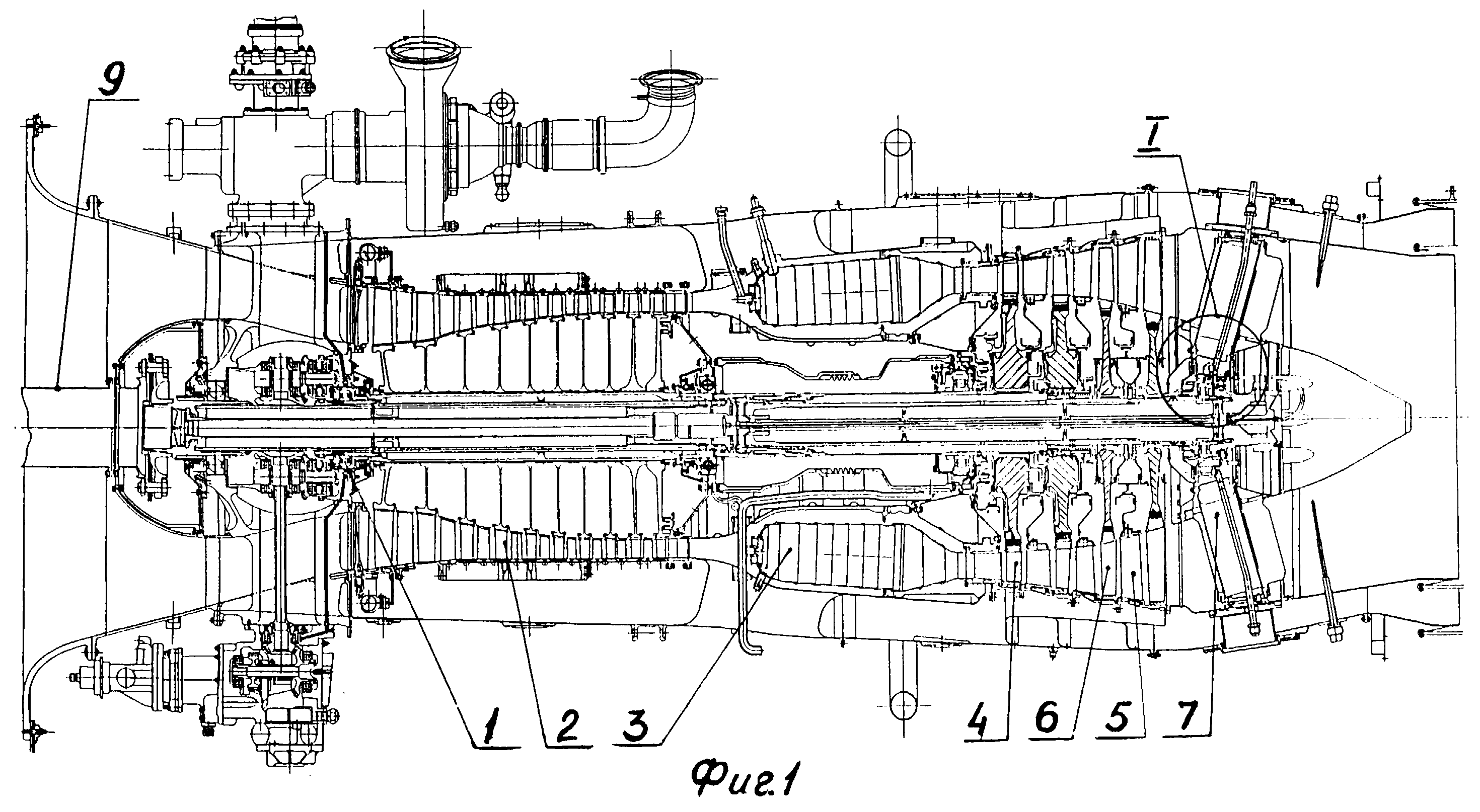

Газотурбинный двигатель ГТД-110М – однокаскадный, с двухопорным ротором, простого термодинамического цикла, с отбором мощности со стороны компрессора. Двигатель устанавливается на раме. Компрессор – осевой, 15-ступенчатый, с регулируемым входным направляющим аппаратом (ВНА). Камера сгорания – трубчато-кольцевая, с двадцатью жаровыми трубами. Турбина – 4-ступенчатая, с охлаждаемыми сопловыми и рабочими лопатками первой и второй ступеней.
Предварительно для создания модернизированного ГТД-110М согласно ISO установлены такие значения: номинальная мощность 118,6 МВт, коэффициент полезного действия 36 %. Ресурс между капитальными ремонтами 25 000 часов при числе пусков не более 300, назначенный ресурс – 100 000 при числе пусков не более 1000.
В качестве целевой характеристики узлов, деталей механизмов установлен комплексный целевой показатель: ресурс между капитальными ремонтами – 25 000 эквивалентных часов с промежуточными периодическими инспекциями. Для обеспечения надежности при длительной эксплуатации изменены отдельные узлы.
Ресурсная камера сгорания
По результатам эксплуатации и предложенным мероприятиям по устранению дефектов была разработана конструкция ресурсной камеры сгорания. Три опытные жаровые трубы новой конструкции (рис. 1б) на 16.10.2015 наработали в составе ГТД-110 10607 экв. часов и продолжают эксплуатироваться в составе двигателя № 4. На ГТД №3 и №4 установлены комплекты разъемных жаровых труб (20 шт. на изделие), наработка в эксплуатации лидерного комплекта составляет 7911 экв. часов. Остальные двигатели будут доработаны при проведении ремонтов.
Разработана и внедрена в эксплуатацию новая конструкция патрубков пламяпереброса с увеличенным зазором (рис. 2). В течение 2011–14 гг. дефектов патрубков пламяпереброса отмечено не было.
С целью улучшения теплового состояния жаровой трубы разработана конструкция патрубков пламяпереброса с плавающей муфтой – опытные образцы патрубков (3 шт.) работают в составе ГТД-110 № 4.

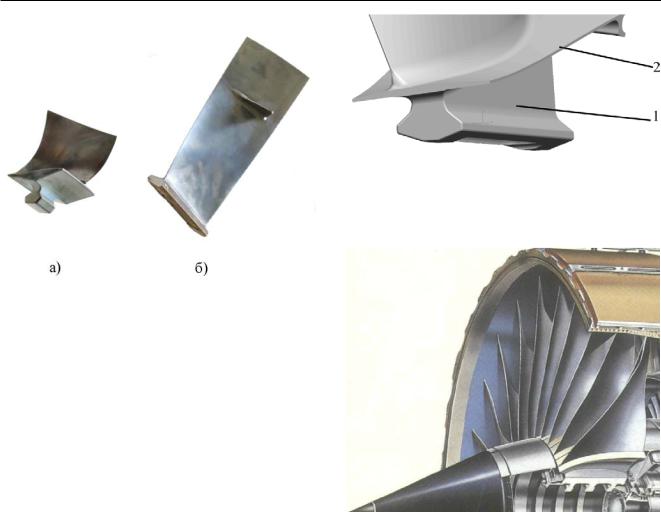

Рабочая лопатка 1-й ступени
При эксплуатации двигателей ГТД-110 неоднократно отмечены случаи разрушения рабочих лопаток турбины в замковой части, имеющие усталостный характер и вызванные накоплением повреждаемости при прохождении резонансных режимов на запуске двигателя.
Для устранения дефекта в эксплуатации внедрены следующие мероприятия:
1. Изменения динамических характеристик рабочей лопатки. Для этого выполнена подрезка выходной кромки пера по всей высоте. Мероприятие внедрено на двигателях № 4 (февраль 2013 г.) и № 3 (март 2015 г.).
Для устранения термоусталостных трещин на периферийной части лопаток в зоне наплавки и пылеотводящих отверстий изменена конструкция реборды лопатки. От наплавки отказались, реборда формируется в отливке. Эффективность решения проверяется на ГТД № 3, остальные двигатели будут доработаны при ремонте.
2. Изменение конструкции замкового соединения рабочей лопатки и диска. Для ограничения амплитуды колебания рабочей лопатки и увеличения жесткости в зоне удлинительной ножки введены «приливы», по аналогии с конструкцией рабочей лопатки 2-й ступени.
Для того чтобы компенсировать разницу коэффициентов теплового расширения материалов рабочей лопатки и диска, изменен шаг зубьев замка рабочей лопатки на 25 мкм, суммарное изменение 50 мкм.
Мероприятия внедрены на ГТД № 3 в марте 2015 г., остальные двигатели будут доработаны при ремонте.
3. Увеличение осевого зазора между сопловыми и рабочими лопатками 1-й ступени турбин. Учитывая малое осевое расстояние между сопловым аппаратом и рабочей лопаткой 1-й ступени, выполнена подрезка сопловых лопаток по выходной кромке (рис. 3), чтобы снизить уровень возмущающего динамического воздействия на рабочую лопатку. Меропри-ятие внедрено на ГТД № 3 и № 4, наработка более 4000 экв. часов, остальные двигатели будут доработаны при ремонте.
Чтобы еще больше увеличить осевое расстояние между сопловым аппаратом и рабочей лопаткой 1-й ступени, планируется сместить сопловой аппарат 1-й ступени на 15 мм в сторону камеры сгорания. Проверка эффективности данного мероприятия запланирована на двигателе № 2 в III квартале 2016 г.
4. Применение демпфера. В конструкцию вводится подполочный демпфер сухого трения – это должно снизить динамические напряжения в замковой части за счет диссипации энергии и изменения частотных характеристик рабочей лопатки.
Опытные лопатки с демпфером планируется испытать на двигателе № 2 во II квартале 2016 г.
5. Изменение оребрения внутренней части канала охлаждения. Для снижения градиента температур и устранения термоусталостных трещин в зоне входной кромки, согласно тепловым и гидравлическим расчетам, целесообразно убрать оребрение кромочного канала охлаждения на высоте 15 мм от трактообразующей полки. Опытные работы возможны после изменения конструкции стержня, изготовление опытных образцов запланировано на I квартал 2017 г.
6. Изменение трактообразующей полки. Чтобы устранить термоусталостные трещины на трактообразующей полке, в зоне входной кромки вводится радиусный переход полки в боковую стенку кармана по аналогии с конструкцией рабочей лопатки 2-й ступени, увеличивается толщина полки, выполняется перфорация. Изготовление опытных образцов запланировано на I квартал 2017 г.
7. Изменение количества лопаток соплового аппарата 1- и 2-й ступеней. Это позволяет изменить наиболее неблагоприятные 40- и 48-ю гармоники, снизить уровни возбуждения рабочей лопатки 1-й ступени.
Доработку ГТД № 2 планируется выполнить после завершения первого этапа испытаний в 2016 г.
Трубопроводы внешних коммуникаций ГТД
Разработана компоновка с применением сильфонных компенсаторов на трубопроводах охлаждающего воздуха, готовится рабочая конструкторская документация. Определен поставщик теплообменника для системы охлаждения турбины, оформляется договор поставки. Испытания выносного теплообменника и всей системы в составе ГТД-110 № 2 запланированы на 2016 г.
Создание малоэмиссионной камеры сгорания
Работы по созданию малоэмиссионной камеры сгорания проводятся совместно с ВТИ и ЦИАМ им. П.И. Баранова. В течение октября 2015 г. проведена серия испытаний в ЦИАМ на стенде полных параметров Ц17 в составе одногорелочного отсека. По результатам испытаний в ноябре 2015 г. будет проведен НТС с выбором наиболее подходящего варианта малоэмиссионной камеры сгорания для испытаний в составе ГТД № 2.
Прогноз рынка энергетических ГТУ мощностью 100…180 МВт
Согласно прогнозам отдела маркетинга НПО «Сатурн», развитие мирового и отечественного рынка ГТД большой мощности идет в сторону увеличения единичной мощности двигателей.
Для удовлетворения потребности рынка в энергетических ГТД большой мощности предприятие предлагает расширить модельный ряд ГТД-110М до 135 МВт.
Мощность двигателя 125, 130 и 135 МВт достигается увеличением расхода воздуха на входе в компрессор на 3–5 % за счет раскрытия угла ВНА до +5°, в существующей геометрии, с КПД компрессора 0,86 и КПД турбины 0,92, степенью повышения давления 15,8, а также с одновременным повышением температуры отработавших в турбине газов до 530, 540 и 550 °С соответственно. На рис. 4 показана зависимость мощности ПГУ от мощности двигателя.
Для сохранения исходного материала рабочих лопаток 1-й ступени (ЧС88У-ВИ) для варианта мощностью 125 МВт необходима оптимизация схемы их охлаждения (новый воздухоохладитель). Для вариантов 130 и 135 МВт нужна полная модернизация схемы охлаждения рабочих лопаток, а также применение новых жаропрочных сплавов, включающих редкоземельные элементы – Рений, Тантал и Рутений, работоспособных при температурах не менее 1050 °С.
Выводы
1. В России имеются все необходимые условия для начала развития газотурбинной энергетики большой мощности (децентрализация /либерализация энергетической отрасли, дешевый газ, развивающаяся сеть трубопроводов, необходимость скорейшей модернизации энергетической отрасли и др.).
2. Сегмент рынка энергетических ГТД в классе мощности 100…130 МВт очень узкий (около 6 %). Создание машины в сегменте мощности 130…180 МВт позволит значительно расширить рынок ГТД-110/180 (до 25 %).
3. НПО «Сатурн» рекомендует подготовить проект ТЗ по одному из предложенных вариантов модернизации двигателя ГТД-110М.
4. НПО «Сатурн» рекомендует начать поиски потенциального заказчика данной работы.
Совещание по модернизации ГТД-110 – ВПК.name
30 июня 2015 года начальник НИО ВИАМ «Жаропрочные литейные и деформируемые сплавы и стали, защитные покрытия для деталей ГТД», кандидат технических наук Ольга Геннадиевна Оспенникова приняла участие в совещании «Цели, задачи и сроки модернизации отечественного газотурбинного двигателя ГТД-110 ОАО «НПО «Сатурн».
Мероприятие прошло во Всероссийском теплотехническом научно-исследовательском институте (ОАО «ВТИ»).
В ходе совещания его участники ознакомились с ходом работ по модернизации ГТД-110. Напомним, что в 2013 году по заказу ОАО «Интер РАО ЕЭС», ОАО «РОСНАНО», ОАО «НПО «Сатурн» и НП «Центр инновационных энергетических технологий» экспертная комиссия выполнила разработку технико-экономического обоснования проекта создания модернизированного газотурбинного двигателя ГТД-110М. Основными целями проекта являются обеспечение работоспособности, улучшение экологических и технико-экономических показателей ГТД-110 и ПГУ на его основе. Завершить запланированные работы предполагается в 2017 году.
В рамках заседания Ольга Оспенникова выступила с докладом «Материалы нового поколения и ресурсосберегающие технологии их переработки для промышленных ГТУ». В частности, она отметила, что «применение материалов нового поколения и технологий их переработки позволит обеспечить создание мощных ПГУ с повышенным КПД до 60-65%, увеличив ресурс их работы до 60-100 тысяч часов, а также снизить затраты на производство в среднем в 5-7 раз».
Кроме того, Ольга Оспенникова привела примеры разработанных в ВИАМ уникальных материалов и технологий (выплавка жаропрочных сплавов нового поколения, литье лопаток с направленной и монокристаллической структурой, изотермическая штамповка на воздухе труднодеформируемых жаропрочных сплавов, аддитивные технологии и др.), благодаря которым институт реализует конкретные проекты в интересах авиапрома и других секторов промышленности.
Говоря об аддитивных технологиях, она сообщила, что для решения проблемы острой нехватки металлических порошков отечественных сплавов в ВИАМ был организован замкнутый цикл аддитивного производства деталей сложных технических систем, который «позволит снизить стоимость отечественных порошков до уровня зарубежного производства». При этом Ольга Оспенникова озвучила предложение института по созданию межотраслевого инжинирингового центра «Порошковые композиции и аддитивные технологии» на базе ВИАМ с участием ведущих научных, образовательных и производственных организаций.
Начальник НИО ВИАМ также отметила необходимость разработки методов и технологий неразрушающего контроля деталей, синтезированных с применением аддитивных технологий.
СПРАВОЧНО

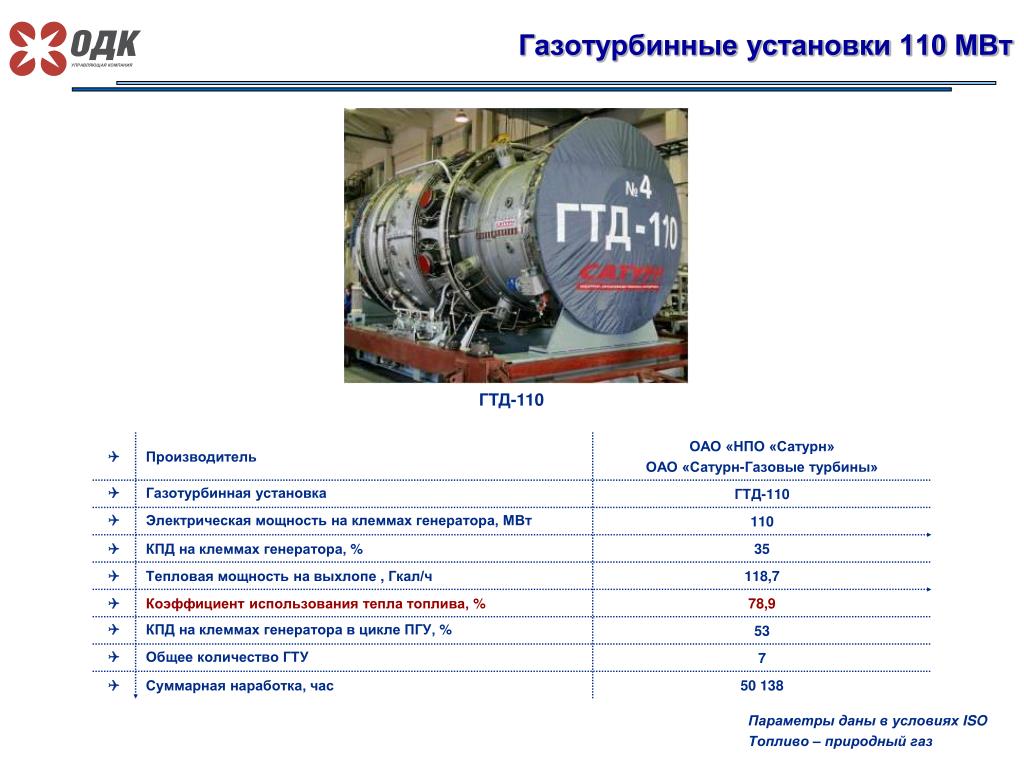

ГТД-110 — газотурбинный двигатель для электростанций. Первая российская газовая турбина большой мощности. Одновальные газовые турбины серии ГТД-110 предназначены для использования в составе газотурбинных и парогазовых энергетических установок ГТЭ-110, ПГУ-170 и ПГУ-325 мощностью 110, 170 и 325 МВт, соответственно, для выработки электрической и тепловой энергии.
Создан в рамках Федеральной целевой программы «Топливо и энергия» в соответствии с требованиями РАО ЕЭС России для нужд российской энергосистемы. Разработка и производство — ОАО «НПО «Сатурн».
Совещание по модернизации ГТД-110 | АГНЦ
30 июня 2015 года начальник НИО ВИАМ «Жаропрочные литейные и деформируемые сплавы и стали, защитные покрытия для деталей ГТД», кандидат технических наук Ольга Геннадиевна Оспенникова приняла участие в совещании «Цели, задачи и сроки модернизации отечественного газотурбинного двигателя ГТД-110 ОАО «НПО «Сатурн».
Мероприятие прошло во Всероссийском теплотехническом научно-исследовательском институте (ОАО «ВТИ»).
В ходе совещания его участники ознакомились с ходом работ по модернизации ГТД-110. Напомним, что в 2013 году по заказу ОАО «Интер РАО ЕЭС», ОАО «РОСНАНО», ОАО «НПО «Сатурн» и НП «Центр инновационных энергетических технологий» экспертная комиссия выполнила разработку технико-экономического обоснования проекта создания модернизированного газотурбинного двигателя ГТД-110М. Основными целями проекта являются обеспечение работоспособности, улучшение экологических и технико-экономических показателей ГТД-110 и ПГУ на его основе. Завершить запланированные работы предполагается в 2017 году.
В рамках заседания Ольга Оспенникова выступила с докладом «Материалы нового поколения и ресурсосберегающие технологии их переработки для промышленных ГТУ». В частности, она отметила, что «применение материалов нового поколения и технологий их переработки позволит обеспечить создание мощных ПГУ с повышенным КПД до 60-65%, увеличив ресурс их работы до 60-100 тысяч часов, а также снизить затраты на производство в среднем в 5-7 раз»._tf_1.jpg)
Кроме того, Ольга Оспенникова привела примеры разработанных в ВИАМ уникальных материалов и технологий (выплавка жаропрочных сплавов нового поколения, литье лопаток с направленной и монокристаллической структурой, изотермическая штамповка на воздухе труднодеформируемых жаропрочных сплавов, аддитивные технологии и др.), благодаря которым институт реализует конкретные проекты в интересах авиапрома и других секторов промышленности.
Говоря об аддитивных технологиях, она сообщила, что для решения проблемы острой нехватки металлических порошков отечественных сплавов в ВИАМ был организован замкнутый цикл аддитивного производства деталей сложных технических систем, который «позволит снизить стоимость отечественных порошков до уровня зарубежного производства». При этом Ольга Оспенникова озвучила предложение института по созданию межотраслевого инжинирингового центра «Порошковые композиции и аддитивные технологии» на базе ВИАМ с участием ведущих научных, образовательных и производственных организаций._tf_2.jpg)
Начальник НИО ВИАМ также отметила необходимость разработки методов и технологий неразрушающего контроля деталей, синтезированных с применением аддитивных технологий.
СПРАВОЧНО
ГТД-110 — газотурбинный двигатель для электростанций. Первая российская газовая турбина большой мощности. Одновальные газовые турбины серии ГТД-110 предназначены для использования в составе газотурбинных и парогазовых энергетических установок ГТЭ-110, ПГУ-170 и ПГУ-325 мощностью 110, 170 и 325 МВт, соответственно, для выработки электрической и тепловой энергии.
Создан в рамках Федеральной целевой программы «Топливо и энергия» в соответствии с требованиями РАО ЕЭС России для нужд российской энергосистемы. Разработка и производство — ОАО «НПО «Сатурн».
На Ивановских ПГУ внедрены мероприятия по оптимизации режима эксплуатации ГТД-110 № 4 и № 7 производства НПО «Сатурн»
В рамках государственного контракта ОАО «НПО «Сатурн» с Минпромторгом РФ на проведение работ по созданию и отработке базовых технологий для газотурбинных установок большой мощности разрабатываются мероприятия по созданию перспективной ГТУ большой мощности с учетом опыта, накопленного при эксплуатации ГТД-110, в том числе по оптимизации режима эксплуатации и увеличению ресурса двигателей.
В разработке мероприятий задействованы ведущие научно-исследовательские институты, испытательная база НПО «Сатурн», проведены необходимые расчеты и экспериментальные исследования, получены положительные экспертные заключения.
Ряд разработанных мероприятий, которые позволяют повысить эксплуатационную надежность камеры сгорания, турбины, элементов внешней обвязки и улучшить технические характеристики ГТД – 110, был реализован по решению заказчика ОАО «ИНТЕР РАО ЕЭС» на Ивановских ПГУ в период очередного планового технического обслуживания ГТД-110 № 7 и № 4.
«В настоящее время на Ивановских ПГУ внедрен ряд мероприятий по повышению надежности ГТД-110, – отмечает директор программы ГТЭ большой мощности ОАО «НПО «Сатурн» Александр Иванов, – которые позволят заказчику эксплуатировать энергоустановки в соответствии с техническими требованиями. Заказчик видит в нас партнера, который заинтересован в повышении эксплуатационной надежности двигателей, а мы, в свою очередь, будем и дальше продолжать работу в этом направлении».
В рамках государственного контракта с Минпромторгом РФ на узлах и деталях ГТД-110 отрабатываются технические решения для внедрения в перспективной ГТУ большой мощности. Разрабатываются и будут в дальнейшем реализованы мероприятия по увеличению срока между проведением технического обслуживания двигателей, находящихся в эксплуатации.
Разработанные мероприятия планируется внедрять и далее в рамках планового технического обслуживания ГТД-110 на Ивановских ПГУ.
ОАО “Научно-производственное объединение “Сатурн” – двигателестроительная компания, специализируется на разработке, производстве и послепродажном обслуживании газотурбинных двигателей для военной и гражданской авиации, кораблей Военно-морского флота, энергогенерирующих и газоперекачивающих установок. ОАО «НПО «Сатурн» входит в состав ОАО «Управляющая компания «Объединенная двигателестроительная корпорация».
ОАО «Управляющая компания «Объединенная двигателестроительная корпорация» — дочерняя компания ОАО «ОПК «ОБОРОНПРОМ».
В структуру ОДК интегрированы более 85% ведущих предприятий, специализирующихся на разработке, серийном производстве и сервисном обслуживании газотурбиной техники, а также ключевые предприятия — комплектаторы отрасли. Одним из приоритетных направлений деятельности ОДК является реализация комплексных программ развития предприятий отрасли с внедрением новых технологий, соответствующих международным стандартам.
ОАО «ОПК «ОБОРОНПРОМ» — многопрофильная машиностроительная группа, создана в 2002 году. Входит в корпорацию «Ростех». Основные направления деятельности — вертолетостроение (холдинг «Вертолеты России»), двигателестроение (холдинг ОДК), другие активы.
Пресс-служба НПО «Сатурн»:
Тел: (4855) – 296 -898,
e-mail: [email protected], www.npo-saturn.ru
Ивановские ПГУ оптимизируют режим эксплуатации ГТД-110
16:10, 13 Мая 13Нефтегазовая Россия Приволжский ФО
Ивановские ПГУ оптимизируют режим эксплуатации ГТД-110
Разрабатываются мероприятия по созданию перспективной ГТУ большой мощности с учетом опыта, накопленного при эксплуатации ГТД-110, в том числе по оптимизации режима эксплуатации и увеличению ресурса двигателей.
_tf_1.jpg)
Работы по созданию и отработке базовых технологий для газотурбинных установок большой мощности проводятся в рамках государственного контракта ОАО «НПО «Сатурн» с Минпромторгом РФ. В разработке мероприятий задействованы ведущие научно-исследовательские институты, испытательная база НПО «Сатурн», проведены необходимые расчеты и экспериментальные исследования, получены положительные экспертные заключения.
Ряд разработанных мероприятий, которые позволяют повысить эксплуатационную надежность камеры сгорания, турбины, элементов внешней обвязки и улучшить технические характеристики ГТД – 110, был реализован по решению заказчика ОАО «ИНТЕР РАО ЕЭС» на Ивановских ПГУ в период очередного планового технического обслуживания ГТД-110 № 7 и № 4.
«В настоящее время на Ивановских ПГУ внедрен ряд мероприятий по повышению надежности ГТД-110, – отмечает директор программы ГТЭ большой мощности ОАО «НПО «Сатурн» Александр Иванов, – которые позволят заказчику эксплуатировать энергоустановки в соответствии с техническими требованиями._tf_2.jpg)
Заказчик видит в нас партнера, который заинтересован в повышении эксплуатационной надежности двигателей, а мы, в свою очередь, будем и дальше продолжать работу в этом направлении».
В рамках государственного контракта с Минпромторгом РФ на узлах и деталях ГТД-110 отрабатываются технические решения для внедрения в перспективной ГТУ большой мощности. В дальнейшем будут реализованы мероприятия по увеличению срока между проведением технического обслуживания двигателей, находящихся в эксплуатации.
Разработанные мероприятия планируется внедрять и далее в рамках планового технического обслуживания ГТД-110 на Ивановских ПГУ.
