Воздушный фильтр: расположение замена
Уже сейчас автовладельцы становятся более компетентными, чем были раньше и в большинстве случаев даже неплохо разбираются в устройстве и принципе работы его основных агрегатов, а также тщательно подходят к своевременному вопросу технического обслуживания своего автомобиля. Однако, существует ряд вспомогательных деталей и систем, которые не являются первостепенными, вследствие чего автовладельцы не уделяют им должного внимания, считая, что это никак не сможет повлиять на работу автомобиля.
Здесь хотелось бы привести пример: нет такого автовладельца, который не позаботится о замене масляного фильтра, который предназначен для удаления загрязнений из моторных, трансмиссионных, смазочных масел. Однако о том, что необходимо своевременно провести замену фильтрующего элемента, ответственного за очистку поступающего в салон автомобиля воздуха, частенько забывают. Как Вы уже, скорее всего, догадались, в статье пойдёт речь об автомобильном салонном фильтре.
Воздушный фильтр в машине предназначен для удаления вредных веществ, которые попадают в салон автомобиля по воздуховодам системы вентиляции. И сейчас у многих возникнет вопрос, а зачем этому придавать большое значение, если вредные вещества попадают в салон ещё при открытии дверей автомобиля. И здесь, конечно, не поспоришь, однако есть большое но!
Концентрация веществ, попадающих в салон автомобиля при открытии дверей не опасна для здоровья человека, превышение концентрации опасных веществ характерно лишь для зоны интенсивного движения, когда поток транспорта достаточно плотный. Именно в данном случае выхлопная труба впередиидущего транспортного средства практически вплотную примыкает к воздухозаборнику движущегося следом автомобиля. Именно в непосредственной близости от системы выпуска отработавших газов допустимые нормы концентрации вредных компонентов могут быть превышены в 10-15 раз.
Расположение салонного фильтра в первую очередь зависит от марки автомобиля. Он будет находиться либо под приборной панелью со стороны водителя, либо на внутренней стороне бардачка, под капотом. Если Вы всё-таки не смогли найти месторасположение салонного фильтра, то существенно упростит поиск инструкция по эксплуатации автомобиля.
Использующиеся в автомобиле фильтры салона подразделяются на две наиболее распространенные группы:- Обычные противопылевые фильтры;
- Угольные фильтры.
Простые пылевые фильтры осуществляют очистку воздуха от пыли и сажи, а также от пыльцы растений и прочих аллергенов. В качестве фильтрующего элемента в таких фильтрах используется бумага или синтетическое волокно. К минусам пылевых салонных фильтров стоит отнести их абсолютную беспомощность в борьбе с токсичными газами и неприятными запахами.
Замена фильтра Как мы уже писали выше, многие автовладельцы замену салонного фильтра не считают обязательной процедурой, а некоторые и вовсе не подозревают, что его необходимо менять.
Также заметим, что судить о том, пригоден или нет по внешнему виду салонный фильтр не стоит. Отслужив положенный срок, фильтр уже не в состоянии бороться с ядовитыми газами, а то и может навредить.
Одни из общих признаков необходимости замены салонного фильтра.
Определить, когда надо поменять этот элемент в авто, можно по следующим признакам:
- внутри автомобиля замечен устойчивый неприятный запах;
- кондиционер в летнее время года и печка зимой работают на максимуме, но мощности воздушного потока все равно не хватает;
- потеют стекла, отмечается повышенный уровень влажности в салоне.
Рис. 1 – сгорел электромотор вентилятора салона автомобиля.
Рис. 2 – добавочное сопротивление для регулировки оборотов вентилятора с термопредохранителем, который часто заменяют на перемычку, что может привести к пожару.
Рис. 3 – Полупроводниковый регулятор оборотов вентилятора салона.
Рис. 4 – Фильтр салона, не менялся несколько лет.
Рис. 5 – Ремонт воздушной системы салона автомобиля, как правило, в следствии неверной эксплуатации.
В заключение хотелось бы сказать, будьте внимательны к себе и к своему автомобилю!
А на сегодня у нас всё, но не забываем, что есть не только салонные фильтры, но и много других не менее важных компонентов автомобиля, но как говорится это уже совсем другая статья…
Где находится воздушный фильтр в машине: описание, фото- и видеообзор
Для исправной работы автомобиля необходимо, чтобы воздушная система обеспечивала достаточное поступление чистого воздуха к двигателю в камеру сгорания.
Важным элементом воздушной системы является фильтрующий элемент для очищения воздуха. В статье описано, где находится воздушный фильтр, что собой представляет, для чего нужен.
Многие водители несерьезно относятся к воздушному фильтру и его состоянию, не меняя его, пока он не станет сильно загрызенным. Чтобы понять, для чего он нужен в машине, необходимо разобраться с его устройством и назначением.
Содержание
- 1 Что собой представляет?
- 2 Где расположен?
- 3 Какие функции исполняет?
- 4 Видео «Воздушные фильтры»
[ Раскрыть]
[ Скрыть]
Что собой представляет?
Для качественного сгорания топлива необходимо, чтобы в воздушно-топливной смеси содержалось воздуха в 15-20 раз больше, чем топлива. За 100 км пробега автомобиль потребляет около 12-15 кубометров воздуха из окружающего воздуха. Как известно, воздушные массы содержат пыль, грязь, семена растений и другие инородные частицы, которые могут попасть в двигатель и подействовать на соприкасающиеся детали как абразив. Таким образом, это ускоряет износ деталей, что может привести к поломке агрегата. При плохом очищении воздуха срок службы мотора сокращается в несколько раз. Не допустить попадания инородных частиц в топливные форсунки и на стенки цилиндров – главное назначение фильтрующего элемента.
Воздушные фильтры разделяются:
- количеством ступеней защиты;
- принципом улавливания пыли;
- формой.
Существуют системы, имеющие одну, две или три ступени защиты. В основе очистки инерционных сухих систем лежит центробежная сила. Воздушные потоки в таких устройствах движутся по спирали, а инородные частицы благодаря инерции оседают на стенках фильтрующего элемента. Затем в зависимости от вида изделия частицы либо выбрасываются в атмосферу, либо собираются в специальный бункер. Такие фильтры применяют на транспорте, работающем в условиях большой запыленности: сельскохозяйственной технике и грузовом автотранспорте. С их помощью улавливается до 70% пыли, имеющую крупную зернистость.
В инерционно-масляном фильтре фильтрующий элемент находится в большом корпусе цилиндрической формы, на дне которого налито масло. Воздух в такой конструкции очищается дважды. Поступая через горловины и щели, воздух меняет направление движения над маслом. За счет инерции частицы пыли оседают в масле. Самая мелкая пыль остается на сетке, пропитанной маслом, через которую проходит воздух для вторичной очистки. Недостатком фильтра является высокий коэффициент пропуска частиц пыли до 1-2%, а при низких нагрузках до 10%. Кроме того, он требует постоянной замены масла и промывки фильтрующего элемента. В настоящее время их применяют лишь некоторых старых моделях Волг, Запорожцев и грузовых автомобилях.
Инерционно-масляный фильтр для воздухаНаибольшее распространение получили бумажные фильтры. Их фильтрующий элемент представляет собой гофрированную бумагу. Благодаря тому, что фильтрующий элемент имеет форму гармошки увеличивается площадь фильтрования. Чтобы бумага не размокла, ее пропитывают специальной смолой. Благодаря структуре бумаги молекулы воздуха беспрепятственно проходят через нее, а частицы пыли, грязи остаются на волокнах.

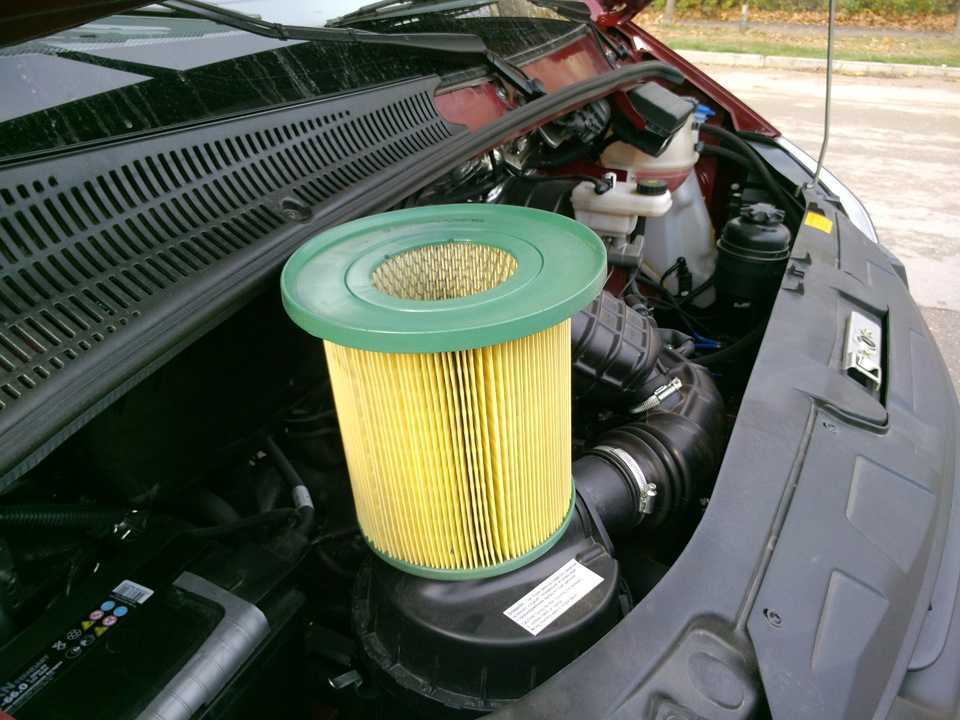

Фильтрующие расходные материалы по форме разделяются на:
В цилиндрических может дополнительно устанавливаться предочиститель из синтетического вещества или специального поролона. Он задерживает крупную пыль, продлевая срок службы изделия. Недостатком бумажных фильтрующих элементов является небольшой срок эксплуатации и невозможность многоразового использования. Достоинства:
- небольшой вес:
- низкая стоимость;
- простота и удобства замены.
На спортивных тюнинговых моделях автомобилей могут быть установлены фильтры нулевого сопротивления. Они похожи на бумажные, но отличаются своей конструкцией. В качестве фильтрующего элемента в них устанавливаются поролоновые вставки, это дает возможность прогонять большие объемы воздуха почти без задержек. Таким образом, двигатель получает большой объем воздуха за более короткий период времени.

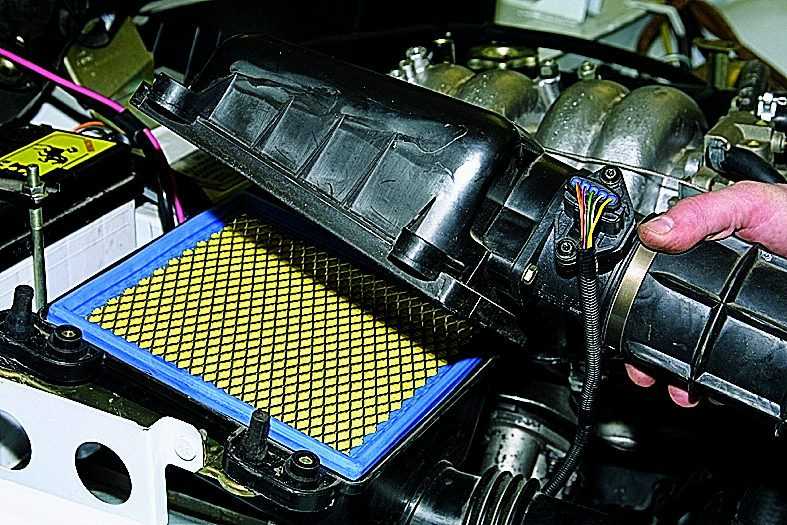

Где расположен?
В автомобилях с карбюраторным двигателем и инжектором расположение фильтрующих изделий отличается. Они могут находиться над карбюратором или на некотором отдалении от выпускного отверстия. Для воздушного фильтра в машине под капотом расположен специальных пластиковый короб, являющийся корпусом, внутри которого находится плотно уложенный сменный фильтрующий элемент.
Поступает поток воздуха через изогнутые воздуховоды, что исключает непосредственный контакт фильтрующего элемента с твердыми частицами крупных размеров, которые могут стать причиной механических повреждений. Часто воздушным фильтром называется вся конструкция, которая служит для очищения поступающего воздуха в двигатель. В нее входят воздуховоды, корпус, резонатор и фильтрующий элемент.

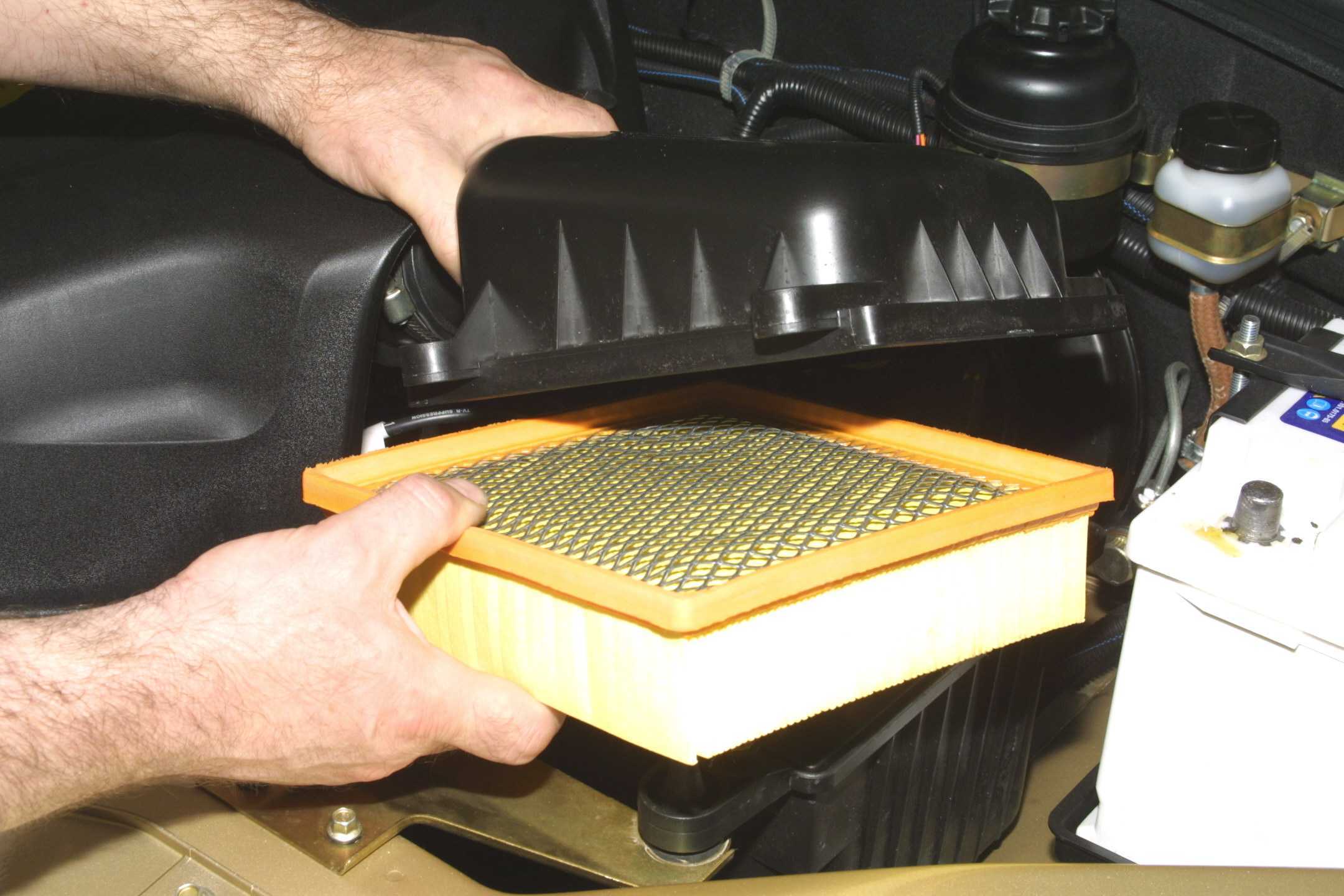

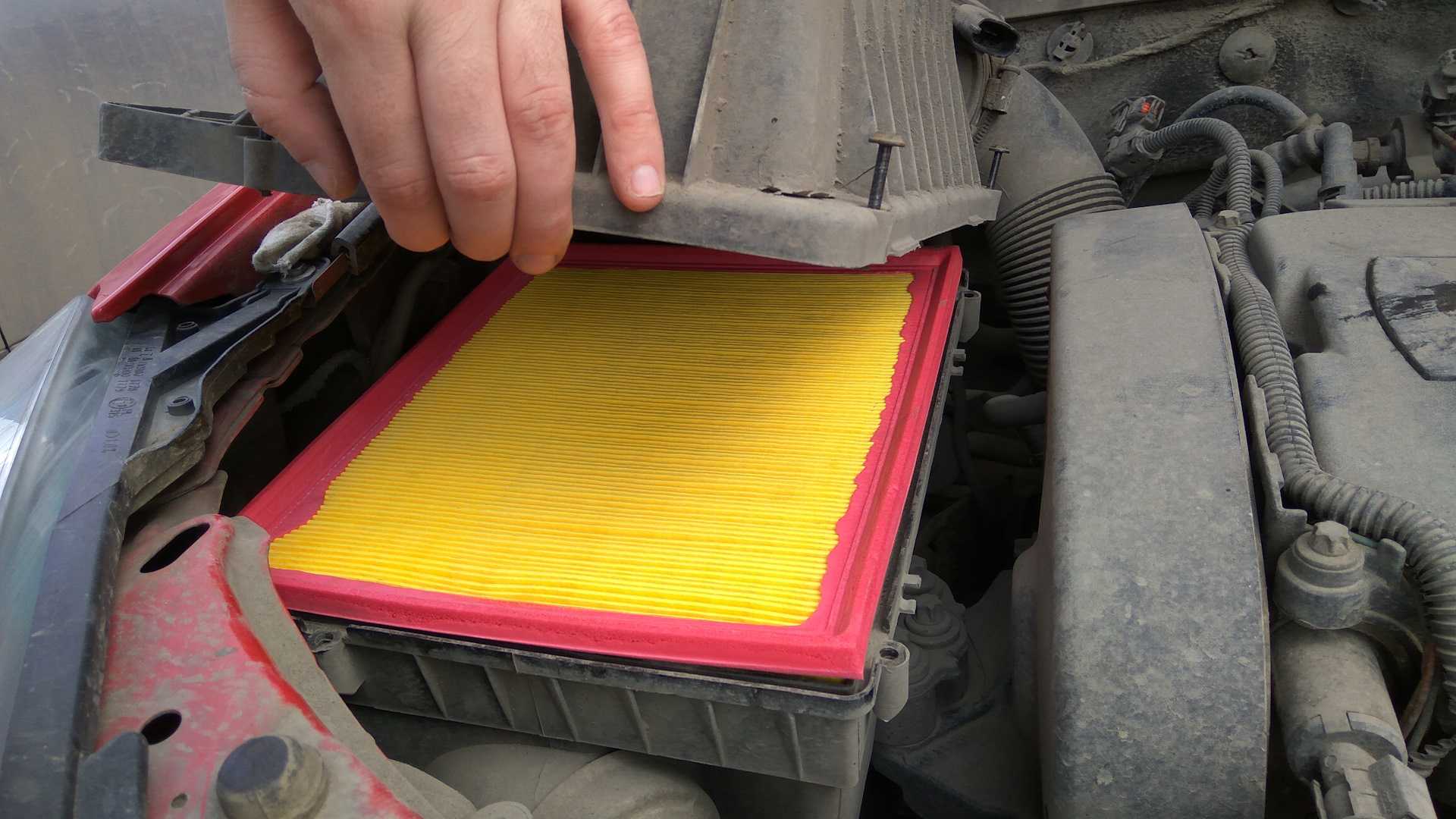

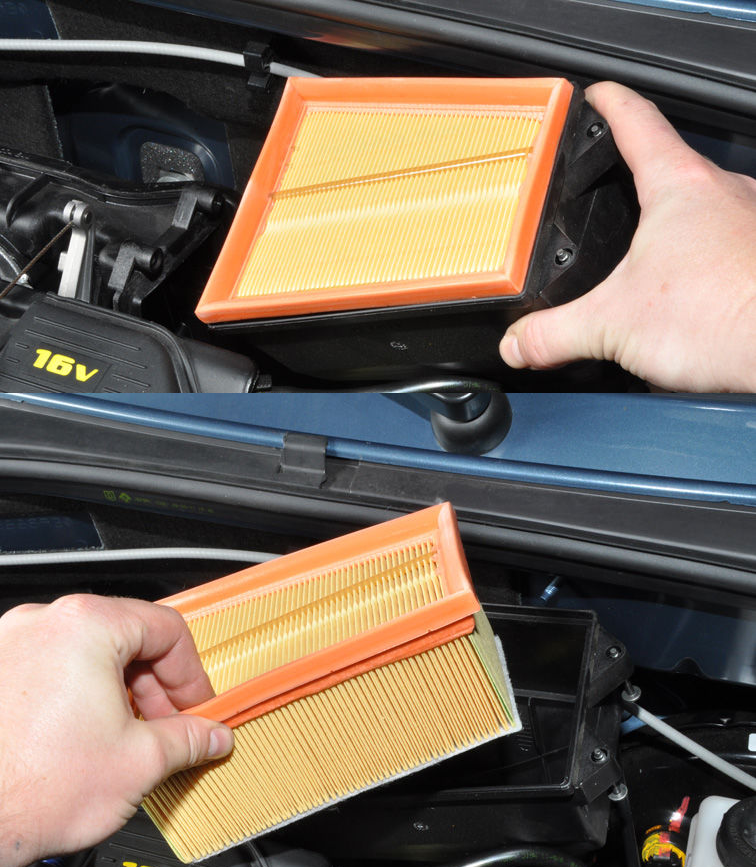

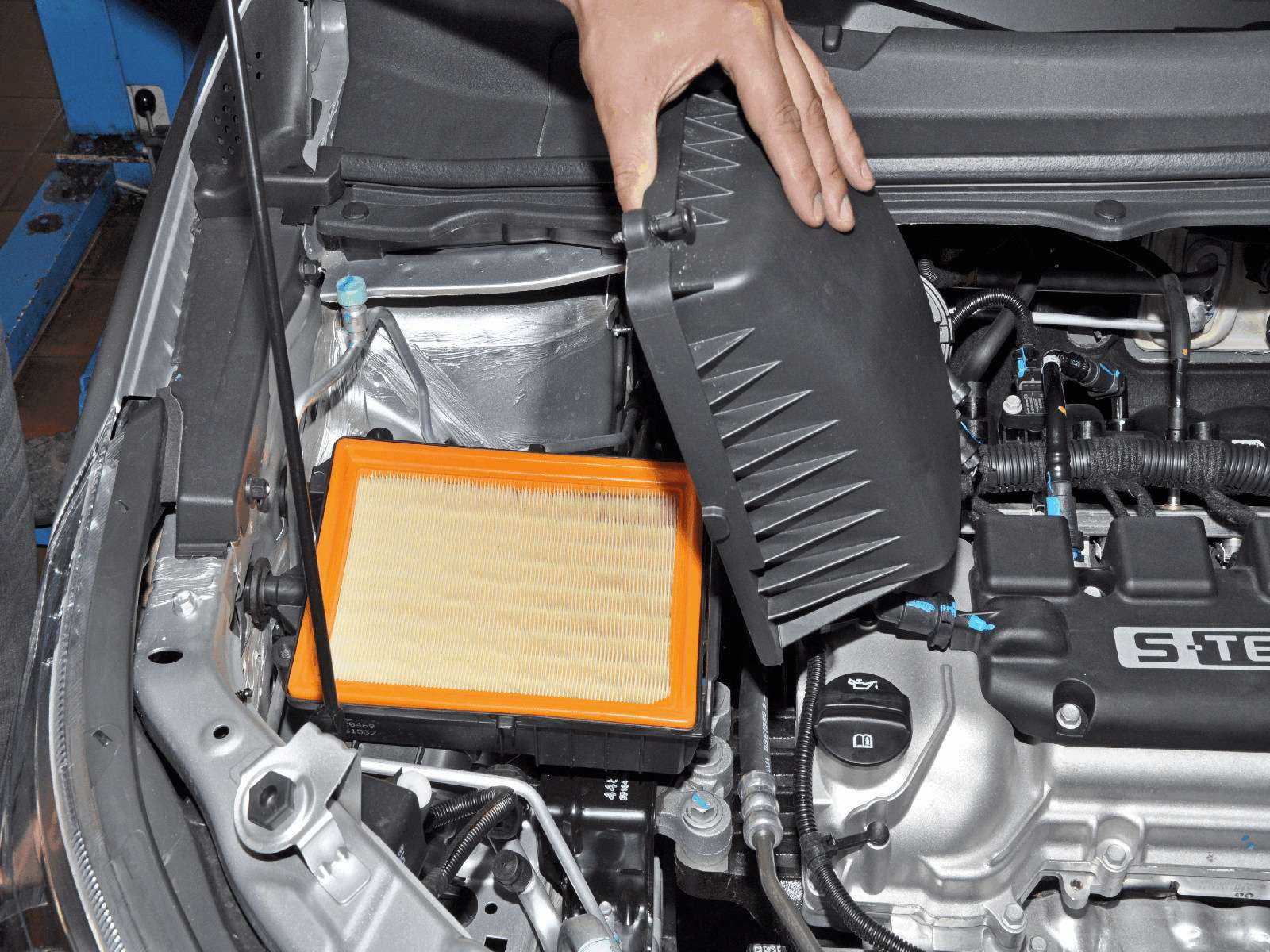

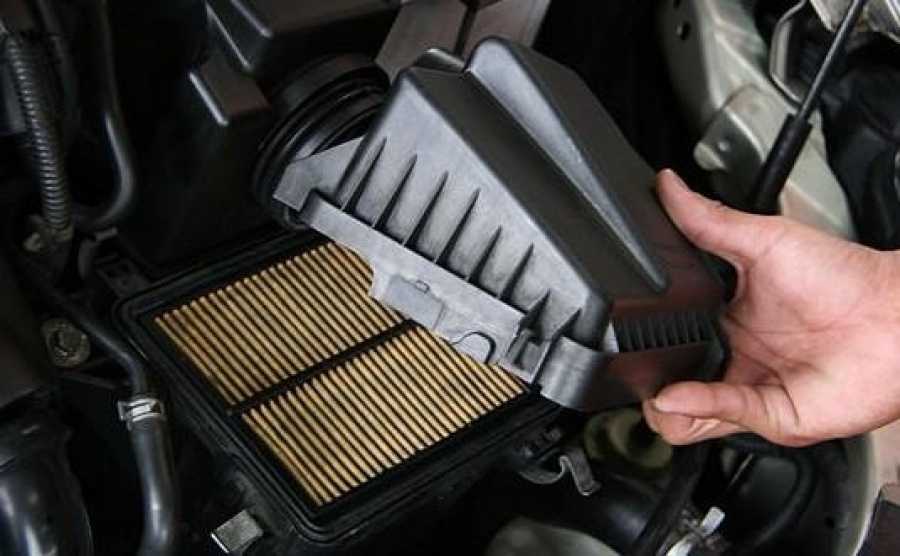

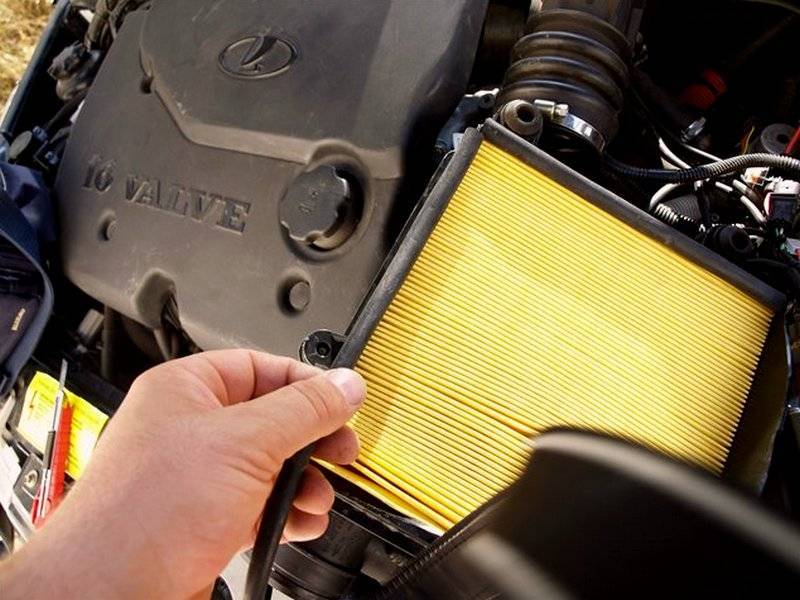

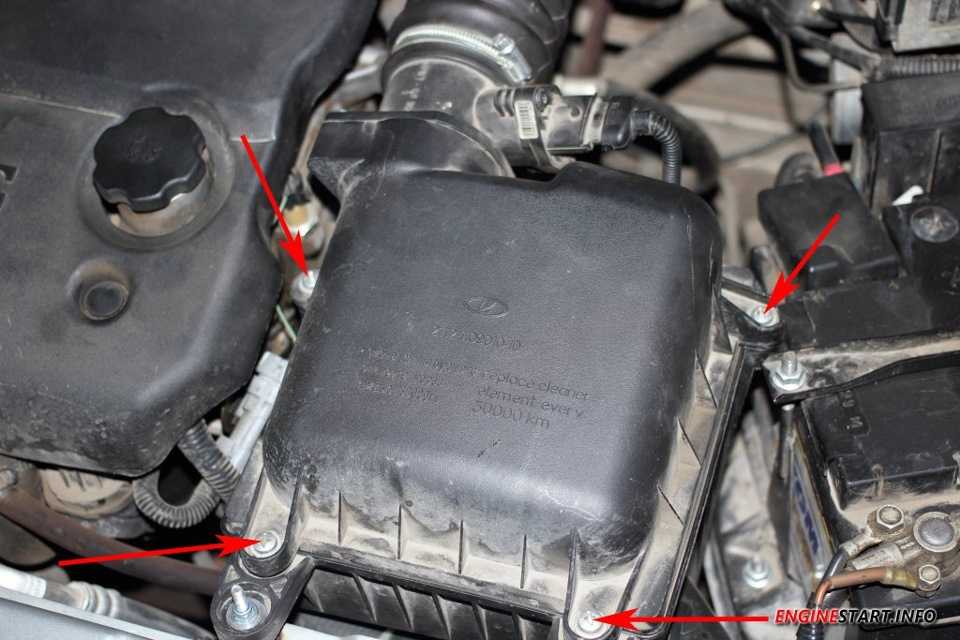

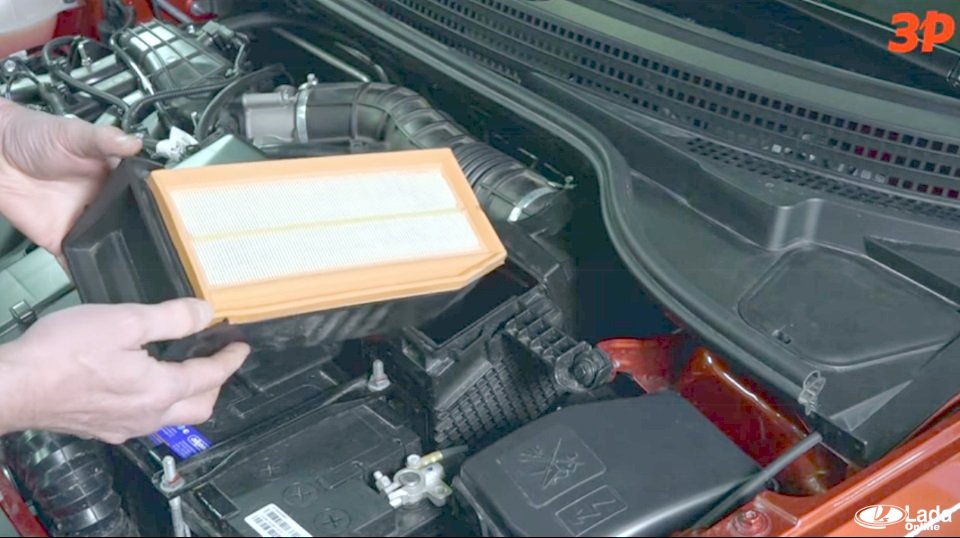

При смене фильтра для воздуха отсоединяется патрубок, чтобы сменить старый элемент на новый и проверить степень загрязнения самого патрубка. Затем разбирается коробка, в которой находится фильтрующий элемент. Ее следует также очистить от загрязнений. После очистки коробки и патрубка устанавливается новый расходный материал. Важно при установке не нарушить его геометрию. Кроме того, над нижней частью коробки не должно выступать никаких частей.
Сборка осуществляется в обратном порядке. При сборке следует внимательно просмотреть правильность присоединения патрубка, хомутов и шланг. В машине с инжектором правильность установки крышки контролируется специальным датчиком, который не даст завести двигатель, если неправильно установлен фильтр или плохо закрыта крышка коробки.

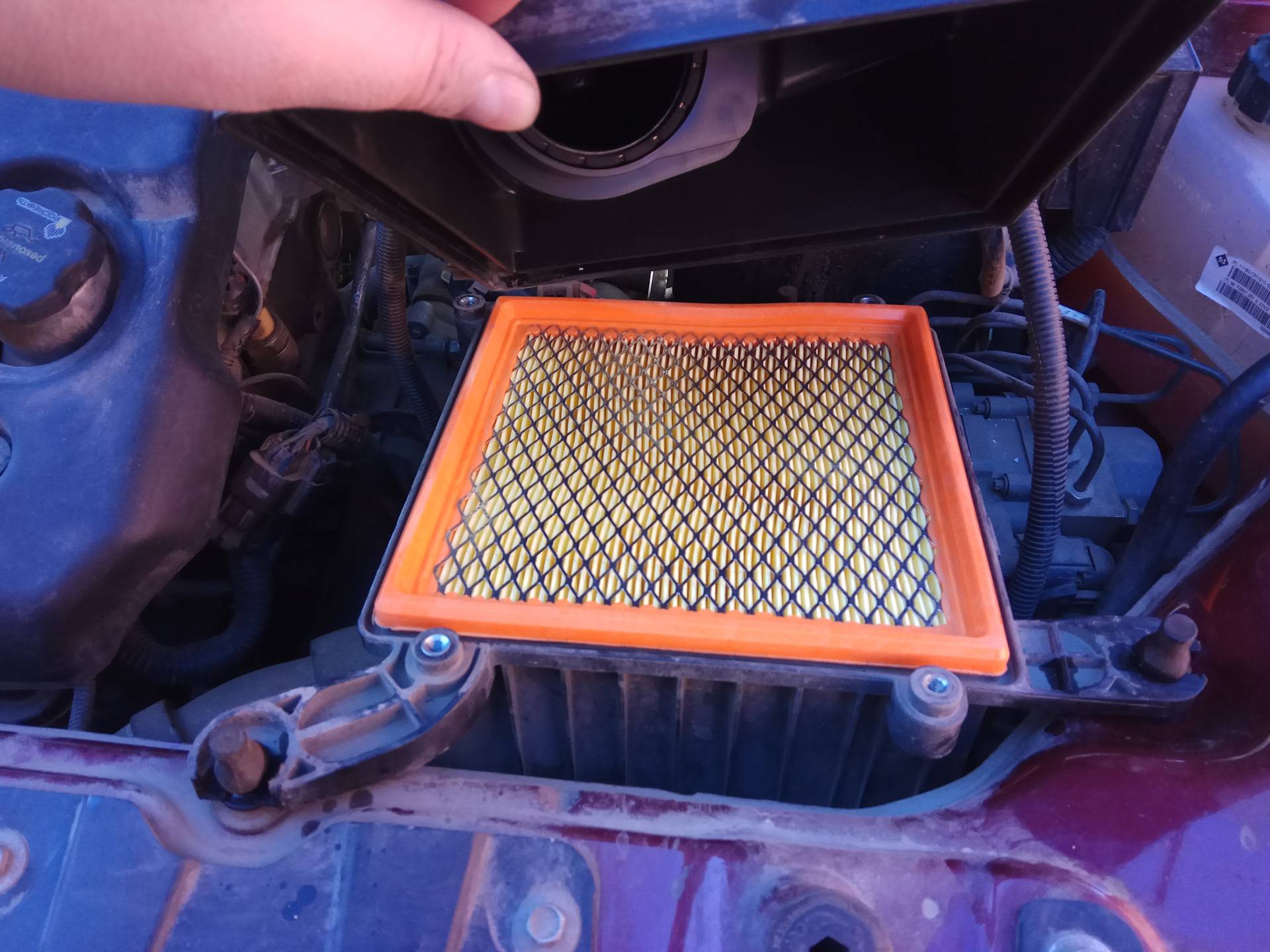

Расположение фильтрующего элементаКакие функции исполняет?
Главная функция воздушного фильтра – очищение поступающего воздуха из атмосферы от частиц пыли, семян растений и других загрязнений. Кроме того, он понижает уровень шума, возникающий при прохождении воздушных потоков через впускной тракт. В бензиновом моторе дополнительной функцией фильтра является регулировка температуры воздушно-топливной смеси.
Основной показателем фильтра является степень фильтрации, которая выражается в процентах. Она определяет допустимое количество твердых частиц, которые может пропустить фильтрующий элемент в течение эксплуатации. По мировым стандартам воздушный поток, поступающий в двигатель не должен содержать более 1% пыли. Инерционные системы имеют уменьшаемую степень пропускания при увеличении расхода воздуха.
Фильтр для воздуха имеет еще один важный показатель – предельное (максимальное) сопротивление всасываемому воздушному потоку. Он больше отражает не качество фильтрующего элемента, а его эксплуатационные характеристики, когда недостаток воздуха отражается на качестве образующейся воздушно-топливной смеси. Чем больше засоряется фильтр, тем меньше воздуха поступает для смесеобразования. Это приводит порой к обогащению смеси большим количеством топлива и неполному его сгоранию.

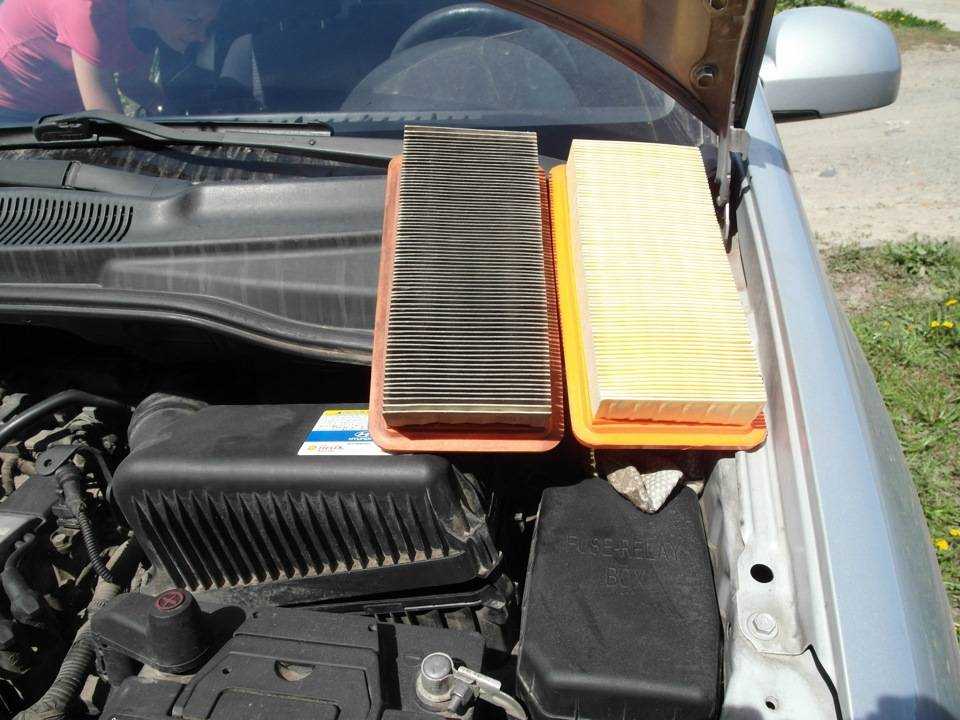

Вывод о необходимости замены фильтра можно сделать из следующих факторов:
- снижение динамики автомобиля;
- увеличившийся расход топлива;
- большое количество углекислоты в отработанном газе;
- снижение мощности двигателя.
Причиной замены может быть механическое повреждение фильтрующего элемента. В инерционно-масляных фильтрах преждевременная замена может понадобиться при подтекании масла из корпуса.
Своевременная замена воздушного фильтра продлит срок службы автомобиля. Рекомендуется выполнять замену через 15 тысяч километров пробега. Частота замены зависит от условий эксплуатации. В крупных городах с большой загазованностью фильтрующий элемент в машине следует менять чаще.
Загрузка …
Видео «Воздушные фильтры»
В этом видео рассказывается о фильтрующих элементах для очистки воздуха, их назначении, видах и замене.
Где находится воздушный фильтр в моей системе HVAC?
Качество воздуха в помещении5мин чтение
Узнайте, где находится воздушный фильтр в вашей системе HVAC, чтобы вы могли быстро заменить его.
Опубликовано:
Апрель
25,
2023
- Дом
- Изучение ОВКВ
- Центр блогов
- Где находится воздушный фильтр в моей системе ОВКВ?
Браво за желание поменять воздушный фильтр! Это первый шаг к улучшению качества воздуха в вашем доме, повышению эффективности работы вашей системы отопления, вентиляции и кондиционирования воздуха и экономии средств на энергозатратах. Поскольку ваша система отопления и охлаждения является одним из самых крупных устройств в вашем доме, правильная установка и техническое обслуживание имеют решающее значение для поддержания вашей системы в рабочем состоянии и максимальной эффективности использования энергии и экономии средств. В то время как некоторые виды технического обслуживания требуют профессиональной помощи, регулярная замена фильтров — это меньшая задача (с большой отдачей!), которую большинство домовладельцев могут выполнять самостоятельно.
Домовладельцы должны знать, где расположены их воздушные и печные фильтры, чтобы их можно было регулярно менять. Агентство по охране окружающей среды США (EPA) рекомендует домовладельцам проверять воздушный фильтр каждый месяц и менять его не реже одного раза в три месяца. Владельцы домашних животных и аллергики могут ежемесячно менять фильтры. По этим причинам необходимо регулярно менять воздушные и печные фильтры.
1.
Замена воздушных фильтров сделает воздух в вашем доме чище и полезнее для вашего здоровья. Воздушный фильтр ОВКВ и фильтр печи улавливают переносимые по воздуху частицы, такие как пыльца, пыль, перхоть домашних животных и дым, прежде чем они попадут в систему ОВКВ, поэтому они не попадают в воздух, которым вы дышите. Чистый воздушный фильтр может принести облегчение аллергикам и астматикам, а также эффективно удалять из воздуха более крупные частицы, такие как пыль и споры.
2.
Регулярная замена воздушных фильтров может повысить эффективность вашей системы HVAC.Загрязняющие вещества, такие как пыль, грязь и животный воздух, могут забивать змеевики в вашей системе HVAC и снижать эффективность системы. Грязный воздушный фильтр означает, что вашей системе HVAC придется дольше работать усерднее, чтобы производить такое же количество чистого воздуха, что увеличивает ваши счета за коммунальные услуги и снижает эффективность вашей системы HVAC.
3.
Замена воздушных фильтров и фильтров печи может продлить срок службы вашей системы HVAC. Точно так же, как ваш автомобиль требует регулярной замены масла, кондиционер вашего дома нуждается в регулярной замене воздушного и печного фильтров. Когда ваш воздушный фильтр загрязнен, это создает дополнительную нагрузку на вашу систему, повышая вероятность перегрева и перегорания двигателя вентилятора. Поддержание чистоты воздушного фильтра может увеличить срок службы всей вашей системы HVAC.
Воздушные фильтры и печные фильтры — это разные продукты, хотя и имеют одинаковые функции. Воздушные фильтры очищают охлажденный воздух, а печные фильтры очищают нагретый воздух. Печные фильтры обычно находятся в дутьевом отделении печи, обычно в поддоне или дверце дутьевого отделения. Обычно воздуходувка находится в центре вашего дома, часто рядом с вентиляционными отверстиями.
Однако найти воздушный фильтр может быть сложнее. В некоторых системах HVAC может быть сложно найти воздушный фильтр, но обычно вы можете найти воздушный фильтр в воздуховоде возвратного воздуха. Или, с точки зрения непрофессионала, эта большая металлическая решетка на стене, полу, потолке или двери подсобного помещения. Возвратные воздуховоды могут быть где угодно. В отличие от воздуховодов меньшего размера вокруг вашего дома, воздуховод возвратного воздуха или отсек вентилятора втягивает воздух из вашего дома и направляет его в ваш блок HVAC для нагрева или охлаждения.
Вот некоторые из наиболее распространенных мест установки воздушного фильтра HVAC.
Ваш воздушный фильтр может быть перед вентилятором.
Воздушные фильтры — это печные фильтры, которые обычно устанавливаются перед вентилятором агрегата. Это расположение помогает предотвратить попадание любого мусора в вашу систему HVAC. Топочный фильтр закроет вход вентилятора, чтобы защитить вашу систему от засорения.
Отверстия воздуховодов являются обычными местами для воздушных фильтров.
В старых системах воздушный фильтр может быть установлен внутри отверстия воздуховода. Обычно фильтры, которые устанавливаются в отверстиях воздуховодов, устанавливаются перед устройством обработки воздуха. Фильтр печи часто устанавливают внутри отверстий воздуховодов, чтобы они не были видны.
Воздушный фильтр может находиться внутри или позади отверстия решетки возвратного воздуха.

Чтобы проверить, есть ли он, снимите крышку решетки (либо открутив винты с помощью отвертки, либо потянув за рычаги) и достаньте воздушный фильтр.
Воздушные фильтры обычно располагаются между возвратным воздуховодом и устройством обработки воздуха.
Если вы все еще не нашли свой воздушный фильтр или фильтр печи, посмотрите между возвратным воздуховодом и устройством обработки воздуха. Вентилятор представляет собой большую металлическую коробку, в которой находится вентилятор и его двигатель. Чтобы увидеть, находится ли там воздушный фильтр, найдите отверстие в решетке, которое втягивает в него воздух (так называемый обратный канал). Поищите между обратным воздуховодом и воздуховодом, чтобы увидеть, расположен ли воздушный фильтр между ними, где встречаются воздуховод и возвратный воздуховод.
Воздушный фильтр может находиться в подвале, на чердаке или в задней части шкафа.
Если вы не нашли фильтр в воздуховоде, воздуховоде или решетке, проверьте менее занятые участки дома, включая подвал, чердак или даже заднюю часть кладовки. Найдите слот шириной около одного дюйма с откидной крышкой или съемной крышкой.
- Горизонтальные установки – Горизонтальные блоки часто располагаются на чердаках, больших подвалах или в гаражах. Фильтр обычно вставляется в прорезь на стороне возврата воздуха устройства.
- Вертикальные блоки HVAC – Эти системы обычно устанавливаются в небольших подвалах или подвальных помещениях, где пространство ограничено. Фильтр обычно вставляется в слот над или под блоком HVAC.
- Другие системы HVAC – Для любой другой системы ищите воздушный фильтр за решеткой возвратного воздуха на стене, потолке или двери подсобного помещения.
Не забывайте, что некоторые системы HVAC имеют обратку в каждой комнате. Таким образом, за каждой из этих возвратных решеток может быть воздушный фильтр. Поиск ваших воздуховодов возврата может быть чем-то вроде охоты за мусором. Но это стоит усилий, чтобы обойти весь дом, оглядываясь сверху и снизу. Обязательно загляните за двери и другие скрытые места, чтобы не пропустить ни одного. Все еще нужна помощь в поиске? Если вы в тупике, не стесняйтесь назначить встречу с вашим местным дилером Trane. Они помогут вам найти воздушные фильтры и покажут, как их менять, чтобы в следующий раз было проще!
Качество воздуха в помещенииЧтение за 4 минуты
Как проверить качество воздуха в вашем доме
Апрель 2023
Качество воздуха в помещении4 мин чтения
Помогают ли очистители воздуха при аллергии и астме?
июль 2020
Качество воздуха в помещении3 мин чтения
Как домашние животные влияют на качество воздуха в помещении и способы его улучшения
Ноябрь 2021
Как найти воздушный фильтр для системы HVAC в вашем доме
Раскрытие информации рекламодателями
Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.
Узнать больше
Раскрытие информации рекламодателями
Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.
Узнать больше
Дэнни Липфорд — эксперт по благоустройству дома и телеведущий, который начал свой ремонтный бизнес, Lipford Construction, в возрасте 21 года в городе Мобил, штат Алабама. Он получил национальное признание как ведущий общенационального телешоу «Сегодняшний домовладелец» с Дэнни Липфордом, которое начиналось как небольшое кабельное шоу в Мобиле. Опыт Дэнни в области обустройства дома также позволил ему стать автором популярных журналов и веб-сайтов, а также источником советов по всем вопросам, связанным с домом. Он более 200 раз появлялся на национальном телевидении и более десяти лет работал экспертом по благоустройству на каналах CBS The Early Show и The Weather Channel. Дэнни также является основателем 3 Echoes Content Studio, TodaysHomeowner.com и Checking In With Chelsea, блога о декоре и образе жизни.
Опубликован в
Я не могу найти воздушный фильтр в блоке HVAC в доме, который мы только что купили. Все ли блоки центрального отопления и охлаждения имеют фильтры?
Все системы центрального отопления и охлаждения должны иметь воздушный фильтр, но его может быть труднее найти на некоторых блоках HVAC, чем на других.
Обычно он располагается в воздуховоде рециркуляции или в отсеке воздуходувки до того, как рециркуляционный воздух достигнет устройства обработки воздуха. Это позволяет ему очищать воздух, выходящий из вашего дома, прежде чем он попадет в блок HVAC.
Независимо от того, где находится ваш воздушный фильтр, вам необходимо менять его каждый месяц в сезоны интенсивного использования (например, летом и зимой) и один раз осенью и весной. (mphillips007, Getty Images Signature)
Где искать блоки ОВКВ и их воздушные фильтры
Обычное расположение воздушных фильтров в блоках ОВКВ включает: фильтр часто вставляется в прорезь на стороне рециркуляции (впуска) устройства.
- В вертикальных воздухообрабатывающих установках с воздуховодом рециркуляции, входящим в верхнюю часть воздухообрабатывающей установки, он часто вставляется в паз над блоком HVAC.
- В вертикальных воздухообрабатывающих установках с воздуховодом рециркуляции, входящим под воздухообрабатывающую установку, он часто помещается в паз под блоком HVAC.
- В других системах HVAC он может располагаться за решеткой возвратного воздуха на стене вашего дома.
- В системах HVAC с обраткой в каждой комнате одна может находиться за каждой решеткой обратки.
