Железнодорожные платформы.

Платформы используются для перевозки длинномерных, громоздких грузов., например лесоматериалов, строительных материалов, машин на колесном ходу. Для перевозки железнодорожными платформами необходимо специальное крепление и способы размещения, соответствующие требованиям безопасности РЖД. Отправка платформы обычно обходится дороже, чем отправка полувагона. На специальных фитинговых платформах перевозят крупнотоннажные контейнеры (20-24т, 30т, 40фут.). Фитинговые платформы оборудованы специальными узлами для крепления контейнеров – фитинговыми упорами

Платформа, модель 13-401
Платформа 13-4012-09 предназначена для перевозки контейнеров и цистерн.
Грузоподъемность платформы, тонн	72
Масса тары платформы, тонн	18,24
Размеры платформы внутренние, м (Длина*Ширина*Высота бортов)	13,4*2,5*0
Площадь пола платформы, м2	36,8



Платформа, модель 13-h551
Платформа 13-Н451 предназначена для перевозки колесных и гусеничных машин, штучных лесных и прочих грузов, не требующих защиты от атмосферных осадков.
Грузоподъемность платформы, тонн	63
Масса тары платформы, тонн	21,3
Размеры платформы внутренние, м (Длина*Ширина*Высота бортов)	13,3*2,83*0,5
Площадь пола платформы, м2	36,8



Платформа, модель 13-435
Платформа 13-435 предназначена для перевозки постоянно установленного на ней поглощающего трансформатора с аппаратурой охлаждения.
Грузоподъемность платформы, тонн	93
Масса тары платформы, тонн	29
Размеры платформы внутренние, м (Длина*Ширина*Высота бортов)	14*2,83*0



Платформа, модель 13-470
Платформа 13-470 предназначена для перевозки крупнотоннажных контейнеров массой брутто 10, 20, 30 тонн.
Грузоподъемность платформы, тонн	60
Масса тары платформы, тонн	22
Размеры платформы внутренние, м (Длина*Ширина*Высота бортов)	18,4*2,5*0
Площадь пола платформы, м2	46



Платформа, модель 13-935
Платформа 13-935 предназначена для перевозки крупнотоннажных контейнеров, колесной техники и других грузов, не требующих защиты от атмосферных осадков.
Грузоподъемность платформы, тонн	73
Масса тары платформы, тонн	27
Размеры платформы внутренние, м (Длина*Ширина*Высота бортов)	18,4*2,83*0
Площадь пола платформы, м 2	54



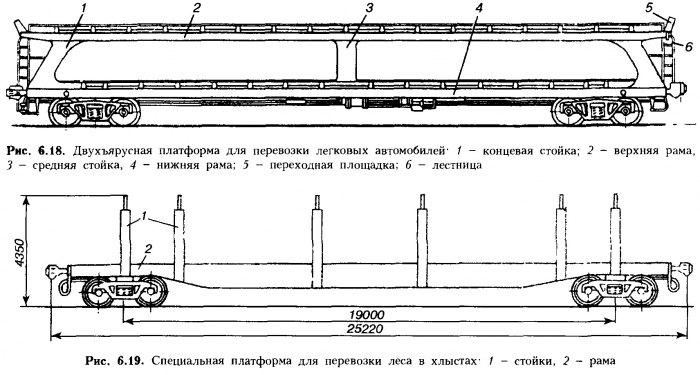

Платформа, модель 23-4000
Платформа 23-4000 предназначена для перевозки лесоматериалов длиной от 4,5 до 20,5м.
Грузоподъемность платформы, тонн	56
Масса тары платформы, тонн	34
Размеры платформы внутренние, м (Длина*Ширина*Высота бортов)	22*2,83*2,89



Платформа для колесных пар
Платформа предназначена для перевозки колесных пар с правом выхода на пути МПС.
Грузоподъемность платформы, тонн	70
Масса тары платформы, тонн	24
Размеры платформы внутренние, м (Длина*Ширина*Высота бортов)	13,4*2,87*0

2.

2. Габариты пассажирских и грузовых платформ

2.2.1. Пассажирские платформы

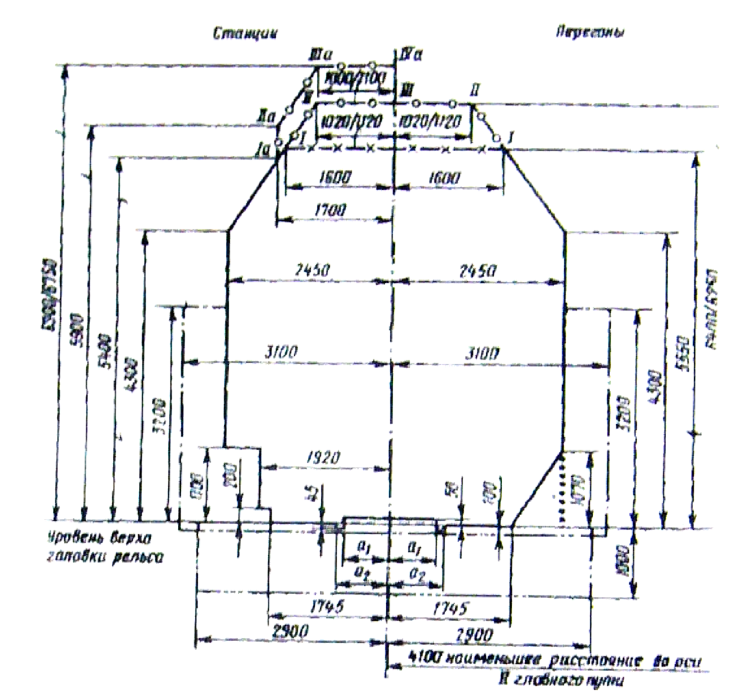

при новом строительстве, реконструкции и эксплуатации должны размещаться в зоне нижнего выступа габаритов С и Сп, показанного на черт. 1 и 2 ГОСТ 9238-83 сплошной линией4-5-6-7-8, и иметь во всех случаях, кроме указанных в п. 2.2.1.1 настоящей Инструкции, размеры:

для высоких платформ: высоту – 1100 мм от уровня верха головок рельсов, расстояние от оси пути до края платформы – 1920 мм;

для низких платформ: высоту – 200 мм от уровня верха головок рельсов, расстояние от оси пути до края платформы – 1745 мм.

2.2.1.1. В целях улучшения условий посадки и высадки пассажиров высоту пассажирских платформ допускается принимать более 1100 мм (см. пп. 2.1.3и 2.2.3 ГОСТ 9238-83), но не более 1300 мм от уровня верха головок рельсов при расстоянии от оси пути 1920 мм в следующих случаях:

для платформ, расположенных у приемо-отправочных или главных .путей на раздельных пунктах на участках с интенсивным движением пригородных поездов, где главный и один приемоотправочный пути на однопутных линиях, а на двухпутных и многопутных линиях – главный и Приемоотправочный, пути в каждом направлении обеспечивают пропуск .

негабаритных грузов, т. е. все сооружения и устройства отвечают требованиям очертания габарита С по сплошной линии для перегонов;

для платформ, расположенных на остановочных пунктах многопутных линий у путей, специализированных только под пассажирское движение;

для платформ, расположенных у тупиковых путей станции, если на этих путях не предусмотрен прием и отправление поездов с негабаритными грузами.

Высота пассажирских платформ, у которых предусматривается остановка, кроме пригородных электропоездов, также поездов дальнего следования, с целью обеспечения погрузочно-выгрузочных операций с почтово-багажными вагонами должна быть не более 1200 мм.

Железнодорожные линии, на которых пассажирские платформы могут иметь высоту 1300 (1200) мм, должны быть согласованы с Главным управлением движения МПС.

2.2.1.2. Высокие существующие пассажирские платформы, расположенные у путей (кроме главных), где скорость движения не превышает 50 км/ч, а также у тупиковых путей, разрешается содержать в межремонтный период при расстоянии от оси пути не менее 1875 мм.

2.2.1.3. Существующие низкие пассажирские платформы разрешается эксплуатировать впредь до переустройства, если их высота не превышает 270 мм при расстоянии от оси пути не менее 1425 мм.

2.2.2. Грузовые платформыпри новом строительстве, реконструкции и эксплуатации во всех случаях, кроме указанных в пп. 2.2.2.1-2.2.2.4, должны отвечать требованиям п. 2.2.1.

2.2.2.1. В целях улучшения погрузки и выгрузки грузов для всех грузовых платформ, расположенных у путей, где не производятся погрузка, выгрузка и пропуск негабаритных грузов, а также пропуск вагонов пригородных электропоездов, построенных по габариту Т, допускается (см.

пп. 2.1.3и 2.2.3 ГОСТ 9238-83) принимать высоту 1200 мм, а расстояние от оси пути до края платформы – 1800 мм.

Вместо высоты 1200 мм допускается применять высоту грузовых платформ 1300 мм в случаях, когда это необходимо для обеспечения эффективных способов погрузки и выгрузки из соответствующего подвижного состава.

2.2. 2.2. Грузовые платформы, построенные до введения ГОСТ 9238-83 и расположенные у путей, отвечающих требованиям п. 2.2.2.1, разрешается эксплуатировать при расстоянии от оси пути не менее 1750 мм.

2.2.2.3. Торцовые грузовые платформы специального назначения допускается проектировать высотой 1300 мм.

2.2.2.4. Если на пути загрузки или разгрузки специализированных составов исключено попадание всех других видов подвижного состава, то высоту и расстояние от оси пути до края расположенных у этих путей грузовых платформ допускается по разрешению министерства или ведомства, в ведении которого находятся соответствующие железнодорожные пути, устанавливать исходя из обеспечения наиболее эффективных способов загрузки или разгрузки соответствующих специализированных составов.

2.2.3. В процессе эксплуатации допускаются изменения следующих нормативных размеров платформ:

высоты платформ – 200, 1100, 1200 и 1300 мм – до 20 мм в сторону увеличения и до 50 мм в сторону уменьшения;

горизонтальных расстояний – 1920, 1800 и 1745 мм – до 25 мм в сторону уменьшения. Расстояние от оси пути до края платформ 1920 мм в процессе эксплуатации может увеличиваться на величину не более 30 мм (т. е. до 1950 мм).

Указанные допуски, кроме минусовых отклонений для высоты платформ, не распространяются на строительство новых и переустройство существующих платформ.

Размеры железнодорожных платформ

Экспедирование грузов

Система слежения за вагонами:

Железнодорожные платформы.

Платформы применяются для перевозки длинномерных и крупногабаритных грузов, например леса, строительных материалов, колесных транспортных средств. Перевозка на железнодорожных платформах требует специальных приспособлений и способов укладки, отвечающих требованиям ОАО «РЖД». Доставка платформы обычно дороже, чем доставка открытого вагона. Для перевозки крупнотоннажных контейнеров (20-24т, 30т, 40 футов) используются специальные фитинговые платформы. Фитинговые площадки оборудованы специальными узлами крепления контейнеров – фитинговыми опорами

Платформа, модель 13-401
Платформа 13-4012-09 предназначена для перевозки контейнеров и цистерн.
Грузоподъемность платформы, тонн	72
Собственная масса платформы, тонн	18,24
Внутренние размеры площадки, м (Длина*Ширина*Глубина)	13,4*2,5*0
Площадь пола площадки, м2	36,8



Платформа, модель 13-х551
Платформа 13-Н451 предназначена для перевозки колесной и гусеничной техники, штучных лесоматериалов и других грузов, не требующих защиты от атмосферных осадков.
Грузоподъемность платформы, тонн	63
Собственная масса платформы, тонн	21,3
Внутренние размеры площадки, м (Длина*Ширина*Глубина)	13,3*2,83*0,5
Площадь пола площадки, м2	36,8



Платформа, модель 13-435
Платформа 13-435 предназначена для перевозки жестко смонтированного поглощающего трансформатора с охлаждающим оборудованием.
Грузоподъемность платформы, тонн	93
Собственная масса платформы, тонн	29
Внутренние размеры площадки, м (Длина*Ширина*Глубина)	14*2,83*0



Платформа, модель 13-470
Платформа 13-470 предназначена для перевозки крупнотоннажных контейнеров массой брутто 10, 20, 30 тонн.
Грузоподъемность платформы, тонн	60
Собственная масса платформы, тонн	22
Внутренние размеры площадки, м (Длина*Ширина*Глубина)	18,4*2,5*0
Площадь пола площадки, м2	46



Платформа, модель 13-935
Платформа 13-935 предназначена для перевозки крупнотоннажных контейнеров, колесной техники и других грузов, не требующих защиты от атмосферных осадков.
Грузоподъемность платформы, тонн	73
Собственная масса платформы, тонн	27
Внутренние размеры площадки, м (Длина*Ширина*Глубина)	18,4*2,83*0
Площадь пола площадки, м2	54



Платформа, модель 23-4000
Платформа 23-4000 предназначена для перевозки лесоматериалов длиной от 4,5 до 20,5 м.
Грузоподъемность платформы, тонн	56
Собственная масса платформы, тонн	34
Внутренние размеры площадки, м (Длина*Ширина*Глубина)	22*2,83*2,89



Платформа для колесных пар
Платформа предназначена для перевозки колесных пар с правом выхода на пути МПС.
Вместимость платформы, тонн	70
Собственная масса платформы, тонн	24
Внутренние размеры площадки, м (Длина*Ширина*Глубина)	13,4*2,87*0

Типы железнодорожной платформы – CivilNoteppt

Содержание

• 1 Типы железнодорожной платформы
  • 1. 1 1. Пассажирская платформа
  • 1,2 Платформы 9038
  . 2,3885 1,2 Платформы 9038 8.38 2,38. 2,8 2,885. 1,2 Платформа 9038. :
  • 1.5 Сопутствующие

Платформа представляет собой приподнятую ровную поверхность железнодорожной станции, с которой осуществляется либо посадка пассажиров в поезд, либо погрузка и разгрузка товаров. Как правило, следующие предусмотрены два типа железнодорожных платформ :

1. Пассажирская платформа
2. Грузовая платформа

1. Пассажирская платформа

Как следует из названия, этот тип платформы предназначен для перевозки пассажиров, пользующихся железной дорогой. Ниже перечислены основные элементы пассажирской платформы:

i. Платформа для пассажиров должна быть покрыта на минимальном расстоянии от 60 до 61 м их длины.

ii. Эти типов железнодорожных платформ должна быть заасфальтирована с минимальной шириной 3,65 м.

iii. В конце площадки с максимальным уклоном 1:6 должен быть предусмотрен пандус .

iv. Для эффективного и безопасного движения поездов в ночное время необходимо предусмотреть достаточное количество света.

v. На пассажирском перроне должен быть обеспечен источник питьевой воды, а также должны быть выполнены необходимые санитарно-гигиенические мероприятия.

VI. Названия станций должны быть написаны на RCC или каменной доске жирным шрифтом на хинди , английском и региональном языке . Название станции написано на обеих сторонах доски.

vii. Название станции должно быть написано на желтом фоне черными буквами размером 300 мм . Расстояние между буквами, а также вверху и внизу буквы 150 мм .

viii. Табличка с названием должна находиться на высоте не менее 1,8 м от уровня платформы.

Размеры пассажирской платформы

а. Длина и ширина платформы для пассажиров

• Минимальная рекомендуемая длина платформы для пассажиров при всех габаритах составляет 180 м . А вот желаемая длина Б.Г 305 м .
• Минимально допустимая ширина перед станционным зданием для всей колеи 3,60 м .

б. Просвет между осевой линией соседнего пути и краем платформы

• В Индии зазоры сохраняются 1676 мм для широкой колеи.
• 1346 мм для измерительного прибора.
• И 1219 мм для узкой колеи.

в. Высота или высота платформы для пассажиров

Как правило, в Индии существует три типа высоты платформы, а именно: уровень рельса, низкий уровень и высокий уровень платформы. Высота над уровнем рельсов для различных размеров колеи и платформы следующая:

1 высокая платформа

S. No	Types of Platform		Height
		B.G	M.G	N.G
1.	Rail level	0.00 m	0.00 m	0,00 м
2.	Низкая платформа	0,45 м	не применимо	не применимо
3 8.0018	от 0,76 до 0,84 м	от 0,31 до 0,41 м	от 0,23 до 0,41 м

d. Уклон платформы

Платформы имеют уклон 1 к 30 по ширине.

2. Грузовая платформа

Как следует из названия, эти типы железнодорожных платформ используются для погрузки и разгрузки товаров. Ниже приведены основные элементы товарной платформы.

я. Как правило, грузовые платформы выше, а минимальная ширина составляет 3 м.

ii. На товарных платформах должны быть предусмотрены товарные навесы и одновременно на этих платформах должны быть предусмотрены устройства для взвешивания товаров.
