Фронтальный мини погрузчик МКСМ-800 | Технические характеристики, габариты, объем ковша, цена, фото

Мини-погрузчик МКСМ-800 — малогабаритная техника для использования на складах, в коммунальной и дорожной сфере. Основным назначением машины является использование для различных видов коммунальных работ в городской среде. Маневренность и небольшой размер техники также стали востребованными в строительстве.

Погрузчик МКСМ-800: технические характеристики

Погрузчик МКСМ-800 является продуктом российского производителя. На машинах устанавливаются двигатели двух марок. В зависимости от выбора мотора модель получает дополнительное буквенное обозначение. Фронтальный погрузчик МКСМ-800 с двигателем американского концерна Cummins получает маркировку МКСМ-800К. На машинах с немецкими двигателями HATZ устанавливается маркировка МКСМ-800Н. На обеих модификациях погрузчика МКСМ-800 объем ковша составляет 0,46 м3.

МКСМ-800К

В качестве силового агрегата использован мотор Cummins A2300. Тип двигателя — четырехтактный четырехцилиндровый дизель. Мотор оснащается системой жидкостного охлаждения. Номинальная мощность агрегата составляет 49 л.с./37 кВт. Для облегчения пуска в холодное время используется предпусковой двигатель автоматического типа. Удельный расход топлива равняется 220 г/кВт*ч. Топливный бак рассчитан на 55 л.

Рабочие характеристики
  • Грузоподъемность максимальная — 800 кг;
  • Скорость движения максимальная — 10 км/ч;
  • Сила тяги максимальная — 24 кН;
  • Минимальный радиус разворота с базовым ковшом — 2440 мм;
  • Максимальный угол разгрузки — 37 градусов;
  • Максимальная высота разгрузки с максимальным углом — 2410 мм;
  • Высота подвеса ковша максимальная — 3060 мм;
  • Преодолеваемый подъем — не менее 13 градусов;
  • Максимальный уклон при работе с грузом массой до 750 кг — не менее 10 градусов;
  • Максимальный уклон при работе с грузом массой более 750 кг, до 800 кг включительно — не менее 5 градусов;
  • Допустимый диапазон температур — -40 — +45 градусов.

Для обеспечения работы в различных климатических зонах в кабине погрузчика устанавливается автономный отопитель.

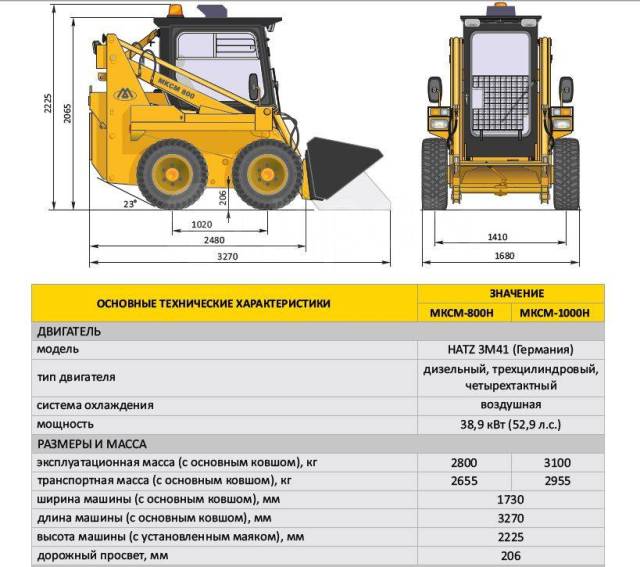

Погрузчик МКСМ-800: габаритные размеры
  • длина с основным ковшом — 3270 мм;
  • длина без ковша — 2480 мм;
  • ширина с шинами — 1680 мм;
  • колея — не более 1410 мм;
  • высота по кабине — 2065 мм;
  • высота по вентилятору-пылеотделителю — 2200 мм;
  • высота по проблесковому маяку — 2215 мм;
  • высота с поднятым ковшом, максимум — 3700 мм;
  • дорожный просвет — не менее 206 мм;
  • эксплуатационная масса — 2800 кг с погрешностью не более 2,5 %.

МКСМ-800Н

Версия погрузчика МКСМ-800 с маркировкой «Н» оснащается немецким двигателем HATZ модели 3M41. escortzone.co.nz. Это четырехтактный трехцилиндровый дизельный агрегат с воздушной системой охлаждения. Номинальная выдаваемая мощность мотора равняется 52,9 л.с./38,9 кВт. В дополнение к дизелю устанавливается автономный предпусковой агрегат.

Топливный бак машины рассчитан на 55 литров. Удельный расход топлива не превышает 220 г/кВт*ч.

Рабочие характеристики
  • Грузоподъемность максимальная — 800 кг;
  • Скорость движения максимальная — 10 км/ч;
  • Сила тяги максимальная — 24 кН;
  • Минимальный радиус разворота с базовым ковшом — 2440 мм;
  • Максимальный угол разгрузки — 37 градусов;
  • Максимальная высота разгрузки с максимальным углом — 2410 мм;
  • Высота подвеса ковша максимальная — 3060 мм;
  • Преодолеваемый подъем — не менее 13 градусов;
  • Максимальный уклон при работе с грузом массой до 750 кг — не менее 10 градусов;
  • Максимальный уклон при работе с грузом массой более 750 кг, до 800 кг включительно — не менее 5 градусов;
  • Допустимый диапазон температур — -40 — +45 градусов.
Погрузчик МКСМ-800Н: габариты
  • длина с основным ковшом — 3270 мм;
  • длина без ковша — 2480 мм;
  • ширина с шинами — 1680 мм;
  • колея — не более 1410 мм;
  • высота по кабине — 2065 мм;
  • высота по вентилятору-пылеотделителю — 2200 мм;
  • высота по проблесковому маяку — 2215 мм;
  • высота с поднятым ковшом, максимум — 3700 мм;
  • дорожный просвет — не менее 206 мм;
  • эксплуатационная масса — 3100 кг с погрешностью не более 2,5 %.

МКСМ-800А-1

МКСМ-800А-1 отличается от погрузчика МКСМ-800К наличием дополнительного ковша со стрелой, который крепится к задней гидронавесной системе машины. За счет использования более тяжелого оборудования двигатель Cummins A2300 расходует 253 г/кВт*ч топлива, поэтому производитель установил на технику бак большего объема (75 л).

Модификация МКСМ-800А-1 выдерживает максимальную статическую опрокидывающую нагрузку, равную 16 000 Н. Управление гидрооборудованием осуществляется через механический привод. За счет использования длинной стрелы машина стала тяжелее. Эксплуатационная масса погрузчика достигает 3170 кг с максимальной погрешностью в 2,5 процента. Ширина погрузчика увеличилась до 1720 мм, колея — до 1450 мм. Дорожный просвет остался без изменений.

Получите выгодное предложение от прямых поставщиков:

Вам будет интересно

Мини-погрузчики МКСМ 800H 1000H и навесное оборудование производства Курганмашзавод (КМЗ)

МИНИ-ПОГРУЗЧИК МКСМ С БОРТОВЫМ ПОВОРОТОМ
БОЛЬШЕ, ЧЕМ
ПРОСТО МАШИНА



В мини-погрузчике с бортовым поворотом серии МКСМ применены самые лучшие конструкторские решения, накопленные ПАО «Курганмашзавод» за время своей работы.

На сегодняшний день МКСМ зарекомендовала себя как универсальная, надежная и высокоманевренная машина, которая успешно применяется на территории России и зарубежья.



При изготовлении мини-погрузчика МКСМ применяются качественные материалы и передовые технологические процессы производства и сборки, что гарантирует его надежность.

Мини-погрузчик МКСМ способен выполнять заданные функции, сохраняя значения эксплуатационных показателей в течение длительного времени при различных условиях работы.



ПРОЧНОСТЬ И НАДЕЖНОСТЬ



РАДИАЛЬНАЯ СХЕМА ПОДЪЕМА СТРЕЛЫ




НАДЕЖНАЯ РАБОТА

В ТЯЖЕЛЫХ УСЛОВИЯХ

Радиальный подъем ковша обеспечивает улучшенную выемку грунта при проведении земляных работ.

Это идеально подходит для создания ландшафтного дизайна, рытья, сельскохозяйственных работ,

дорожного строительства и промышленных задач.

  • Идеально подходит для коммунально-строительных работ;

  • Автоматическое выравнивание ковша при подъеме;

  • Радиальный подъем.




Просторная кабина с высокой степенью остекления и два больших зеркала заднего вида обеспечивают максимальный обзор оператору МКСМ.



ОТЛИЧНАЯ ОБЗОРНОСТЬ



КОМФОРТАБЕЛЬНАЯ РАБОТА

В ЛЮБУЮ ПОГОДУ



БЕЗОПАСНОСТЬ И КОМФОРТ

Металлическая конструкция кабины выполнена в соответствии с современными требованиями эргономики и безопасности. Широкая передняя дверь и низкий входной порог позволяют обеспечить оператору легкий доступ в кабину погрузчика. Герметичный салон предотвращает попадание пыли, понижает уровень шума. Для оператора установлено комфортное  кресло.

Эргономичное и удобное расположение чувствительных джойстиков обеспечивают простое и точное управление мини-погрузчиком.

Для безопасной работы оператора установлен защитный рычаг, при подъеме которого блокируется вся работа    МКСМ.

В машине установлено автономное отопление, что позволяет поддерживать комфортную температуру в салоне даже в самых суровых погодных условиях.



МОЩНАЯ И ПРОИЗВОДИТЕЛЬНАЯ

МАШИНА

Мини-погрузчик МКСМ, за счет доведенной до совершенства конструкции и технологии производства, имеет более низкую стоимость приобретения и владения по сравнению с аналогичными машинами данного  класса.

Развитая дилерская сеть ПАО «Курганмашзавод» предлагает максимально удобные и комфортные условия по приобретению техники, а широкая региональная сеть сертифицированных сервисных центров гарантирует оперативность и высокий уровень сервиса.



РАЗУМНОЕ ВЛОЖЕНИЕ СРЕДСТВ

Мксм 800 н технические характеристики. Технические характеристики мксм

Большие и среднегабаритные погрузчики используются при соблюдении определенных условий. Если же рабочая территория ограничена, следует обзавестись небольшим погрузчиком

МКСМ-800 . При выборе именно этой техники Вы не прогадаете ни в одном из его аспектов. В нем уделено должное внимание радиусу поворота, навесоспособности, скорости, устойчивости и многому-многому другому. Учтены эксплуатационные возможности – оптимальная высота, большой преодолеваемый подъем. Работа с данной техникой не доставит хлопот ни оператору, ни собственнику, другими словами он удобен в плане работы и экономичен в плане эксплуатации.

Если Вы ищите недорогой и универсальный погрузчик, то МКСМ-800 это, то, что Вам нужно. Небольшие габариты и широкий ассортимент навесного оборудования, – все это позволит выполнять самые разнообразные операции. Уже сейчас большинство предпринимателей отдали предпочтение именно этой технике. Способности МКСМ-800 позволяют работать в ограниченном пространстве, без снижения продуктивности использования, так как он имеет нулевой радиус разворота, погрузчик МКСМ-800 разворачивается на месте. За счет экономичности в расходе топлива и надежности комплектующих, погрузчик МКСМ-800 требует минимума эксплуатационных затрат.

Продуктивность погрузчика МКСМ-800 обуславливается наличием быстросъемных соединений и возможностью агрегатирования с семнадцатью навесными устройствами различного назначения. За счет них он способен использоваться в очень широком спектре областей, выполняя самые разнообразные функции. Это исключает простои техники связанные с сезонной работой. Смена рабочих органов осуществляется оператором без слива рабочих жидкостей, наличие фильтров препятствуют загрязнению.

Точность операций на МКСМ-800 обуславливается двумя рукоятками сервоуправления типа «джойстик» расположенными в зоне «легкого доступа», они гарантируют размеренность движения, своевременность маневра, достаточную резкость и чувствительность управления. Плавность изменения направления движения, мягкий разгон, отличная амортизация позволят выполнять работу, требующую особой деликатности.

При всех вышеперечисленных плюсах не стоит забывать, что один единственный МКСМ-800 способен выполнить погрузку и перемещение грунта, сыпучих пород, кусковых материалов. В его возможности входит планировка участков местности, уборка территорий от снега и мусора. Погрузчик МКСМ-800 используется для транспортно-складских работ со штучными грузами, рытья ям и траншей, бурения скважин, приготовления подвижных бетонных смесей и других работ, выполняемых с помощью соответствующего сменного навесного оборудования. За счет малой массы он способен выполнять работу на грунтах с низкой несущей способностью.

Стоит обратить внимания, что цена на МКСМ-800 сравнительно меньше, нежели на аналогичную технику зарубежных производителей. Таким образом, для максимально продуктивного использования складской площади, работы в стесненном пространстве и выполнения функций во многих сферах деятельности используйте МКСМ-800. Его продажа может осуществляться с доставкой в любой регион России. Для того чтобы купить МКСМ-800 обращайтесь в нашу компанию. Наш номер телефона и адрес электронной поты находится в разделе «Контакты». Позвонив или написав нам, Вы сможете задать любые интересующие Вас вопросы по поводу комплектации и техническом оснащении, наши менеджеры расскажут о порядке проведения продажи и цене МКСМ-800.

Погрузчик МКСМ-800 является достаточно популярной техникой на российском рынке. Данная техника активно используется во всех сферах коммунального хозяйства и производства, в частности погрузчики применяют для разгрузки-погрузки сыпучих материалов, поддонов, отдельных грузов и прочих вещей. По своему назначению МКСМ-800 является многоцелевой машиной, функционал которой изменяется в зависимости от конкретного установленного навесного оборудования. Завод производитель «Курганмашзавод» занимается разработкой и производством подобной техникой, в частности существует несколько вариантов данных погрузчиков.

Фронтальный погрузчик МКСМ-800

Современный мини погрузчик МКСМ-800 благодаря своим небольшим габаритным размерам, обладает очень хорошей маневренностью, которая позволяет работать с гораздо большими темпами, при этом не теряя комфортности. Узкая колея позволяет продвигаться там, где обычная строительная техника не имеет возможности проехать. Минимальная ширина прохода равна 2.1 метру.

В систему трансмиссии встроены специальные редукторы, с помощью которых погрузчик может плавно изменять скорость своего передвижения, попутно полностью сохраняя устойчивость перевозимого груза.

Особенности мини погрузчика

Стоит отметить, что мини погрузчик Мксм-800, благодаря модернизированной системе охлаждения и предварительного подогрева двигателя, может работать в очень широком диапазоне температур. Мотор не боится морозов или сильной жары, при этом расход топлива остается в пределах нормы. Для подъемного механизма используются качественные немецкие гидроцилиндры, с очень большим ресурсом работы, при условии, что нагрузки не будут превышать предельно допустимые нормы в паспорте. К основным особенностям моно отнести:

  • маленький размер;
  • маневренность;
  • небольшой расход топлива;
  • высокий уровень надежности;
  • комфорт;
  • работа в любую погоду.

Технические характеристики

У погрузчиков МКСМ-800 технические характеристики довольно разнообразны и могут изменяться в зависимости от конкретного установленного оборудования или двигателя. Заводом производителем предусмотрена установка разных типов двигателей, в частности серийно используются моторы CUMMINSA2300 США, а также HATZ 3M41 от немецкой фирмы. Соответственно в техническом паспорте техника маркируется с индексами 800К (с мотором из США) и 800Н (с моторами из Германии). Техническое описание фронтального погрузчика:

  • Мощность двигателя в модели CUMMINS A2300 составляет 44 л/с;
  • Тип двигателя – четырехтактный, дизельный с принудительным жидкостным охлаждением;
  • Грузоподъёмность – 800 кг;
  • Рекомендуемая скорость – 10 км/ч;
  • Скорость работы гидравлики – 75 л/мин;
  • Общая масса – 3022 кг;
  • Объем топливного бака – 75 литров;
  • Максимальное время работы на одном баке – около 8.5 часов;
  • Удельный расход дизельного топлива – около 253 грамм/час;
  • Объем главного ковша – 0.46 куб.;
  • Подъем стрелы – радиальный.

На МКСМ расположены крепежные места для установки дополнительного технического оборудования, в частности ковша, уборочного вала, траншейного экскаватора, грузовой стрелы и прочее.

Конструктивные нюансы

Рама МКСМ – 800 выполнена из высоколегированной стали, с разной толщиной, в зависимости от расположения конструктивных узлов. В местах, где сосредоточены наибольшие нагрузки, дополнительно устанавливаются пластины усиления. Короткая колесная база 1410 мм с ведущими мостами способствует повышению уровня устойчивости, а также позволяет без каких-либо трудностей преодолевать небольшие выступы и неровности. Общие размеры погрузчика 2480х1680х2065. Кабина водителя имеет прочное остекление, которое дополнительно защищено специальной металлической сеткой. Заводом производителем устанавливается защита от солнца и шумоизоляция салона.

Приобретение и обслуживание спецтехники

На погрузчики МКСМ-800 цена довольно невысокая, если сравнивать с зарубежными аналогами, то МКСМ явно выигрывает в плане ценовой политики и качеству. К тому же проблем с запасными частями удалось избежать, благодаря стабильной работе отечественного завода «Курганмашзавод», также есть сервисы обслуживания. Погрузчики могут оборудоваться в зависимости от потребностей покупателя, это могут быть гусеницы, снегоочистители, дорожные очистные щетки, системы бурения скважин и прочее. В целом купить Мксм-800 следует каждому производству, которое желает проводить собственные работы на высоком уровне. Можно подчеркнуть основные особенности данной техники, а именно неприхотливость, надежность, выносливость, экономичность и удобство в решении разных поставленных задач.

Погрузчик МКСМ-800 представляет собой специальную технику, которую применяют на складах, в коммунальном хозяйстве, на строительных площадках. В зависимости от того, какое будет использоваться навесное оборудование, такие погрузчик будет выполнять задачи.

Устройство

Устройство имеет небольшие габариты, поэтому его можно легко транспортировать на грузовом автомобиле с одного объекта на другой. Благодаря небольшим размерам маневренный погрузчик Четра может проехать в помещение через входные ворота высотой 2,1 м и шириной 1,8 м. Гидропривод позволяет менять скорость вращения КПП, что дает возможность развернуть погрузчик на 360º на месте, что необходимо при работе в небольших складских помещениях.

Также погрузчик применяется для погрузки материалов, планировки хозяйственных участков, бурения углублений, создания траншей, уборки снега, перевозки небольшого груза.

Погрузчик МКСМ-800 выпускается компанией Четра. Машина имеет высокую скорость работы и отличную производительность.

Фронтальные погрузчики Четра имеют следующие преимущества:

  • высокая проходимость;
  • отличная управляемость;
  • высокотехнологичный дизельный мотор;
  • легкость в обслуживании и ремонте;
  • улучшенный гидропривод;
  • модернизированные кнопки управления.


Машины оборудуются гидросистемами различных производителей. Аппарат является универсальным, может работать с различными вариантами навесного оборудования, такими как отвал, снегоочиститель, дорожная щетка и т.д. Сменить оборудование можно быстро путем нажатия на зажим. При этом не нужно использовать инструменты.

Фронтальный погрузчик МКСМ 800 снабжен цельно-металлической кабиной оператора. Кабина закрепляется на раме посредством шарнирных соединений. Она откидывается назад при диагностике и обслуживании узлов механизма. Дверь расположена в передней части кабины, на боковых стенках имеются вешалки для одежды. В середине кабины находится кресло, которое посредством рессор может передвигаться вперед и назад. В кабине расположены все узлы управления, индикаторы и контрольные приборы.

Имеется емкость для инструментов. Переднее стекло большое, обеспечивает хороший обзор. Заднее стекло является аварийным выходом, сбоку находятся стекла, снабженные форточками. Кабина снабжена теплоизоляцией и отопительной системой, которая создает нужную температуру. Безопасность тракториста обеспечивают ремень, дуга, защитные решетки и возможность фиксации дверцы. Запчасти к агрегату можно купить в магазинах.

Смотрите » Классификация и технические характеристики популярных видов погрузчиков

Технические характеристики

Погрузчик МКСМ-800, технические характеристики которого имеются в инструкции по эксплуатации, оснащен мощным дизельным двигателем с удельным расходом топлива 220 г/кВт.

Параметры погрузчика:

  1. Скорость машины — 10 км/ч.
  2. Топливный бак имеет объем 55 л.
  3. Габаритные размеры устройства составляют 2065х2480х1680 мм.
  4. Дорожный просвет равен 206 мм.
  5. Вес — 2800 кг.
  6. Грузоподъемность — 800 кг.
  7. Наименьший радиус разворота с ковшом — 2440 мм.
  8. Наибольшая сила тяги составляет 24 кН.

Существует базовая модель МКСМ-800 и несколько модификаций: 800А, 800К, 800Н. Они различаются мощностью двигателя, конструкцией некоторых узлов и другими показателями. Рабочий цикл погрузки ковшом составляет 12 секунд.


Давление гидросистемы: ходовой части — 350 мПа, рабочего оборудования — 200 мПа. Производительность гидросистемы: ходовой — 49 л/мин, рабочего оборудования — 70 л/мин, рабочего оборудования с насосом — 110 л/мин. Максимальный уклон при работе с грузом — 12º. Наибольшая опрокидывающая нагрузка — 16 000 Н.

Параметры двигателя

Погрузчик МКСМ имеет мощность силового агрегата 48 л.с. На машину установлен двигатель Cummins А2300, дизельный четырехтактный. ДВС имеет 4 цилиндра и жидкостную систему охлаждения. Расход топлива составляет 186 г/л.с. Наибольшая частота вращения коленвала — 2800 об/мин. Наименьшая частота вращения коленвала на холостом ходу — 800 об/мин.

Эксплуатационные характеристики

Все модели погрузчика снабжены стандартным погрузочным ковшом, имеют одинаковую грузоподъемность и отличаются друг от друга тяговым усилием, скоростью передвижения и способом регулировки гидравлической системы. Отличительной особенностью моделей А и А-1 является усиленная рама с бортовыми редукторами на цепной передаче и гидроприводом скорости.


Габаритные размеры и вес

Погрузчик Четра различных моделей имеет одинаковые габаритные размеры и вес, кроме МКСМ-800А. Если сравнивать параметры моделей МКСМ 800, 800К, 800Н, 800А, 800А-1, то ширина колеи составляет:

  • у моделей 800, 800К и 800Н — 141 см;
  • 800А — 145 см;
  • 800А — 1 141 см.

Смотрите » Технические характеристики фронтальногокитайского погрузчика Лонкинг (Lonking)

Дорожный просвет для всех моделей — 20,6 см.

Длина моделей 800, 800К, 800Н составляет 248 см; моделей 800А — 264,5 см; 800А-1 — 248 см. Ширина моделей 800, 800К, 800Н составляет 168 см; 800А — 172 см; 800А — 1 168 см. Высота 800, 800К, 800Н — 206,5 см; 800А — 205,5 см; 800А-1 — 206,5 см. Общая масса составляет для моделей 800, 800К, 800Н — 2,8 т. Для 800А — 3,1 т. Для 800А-1 — 2,8 т.

Съемное рабочее оборудование

Погрузчик МКСМ 1000Н и МКСМ 800 могут иметь съемное оборудование различных видов. Для погрузчика Четра могут применяться: карьерный ковш, имеющий объем 0,46 м³ и ширину 173 см. Ковш снабжен зубьями на режущей кромке. Он применяется для погрузки грунтовых материалов: щебня, дробленого камня и т.д.

Отвал имеет ширину 220 см и обеспечивает расчистку дорог и площадок от снега и мусора. При помощи поворотного отвала можно засыпать траншеи, осуществлять планировку территории.

Грузовые вилы имеют ширину захвата от 23 до 155 см и высоту разгрузки 3 м. Вилы применяют для перемещения контейнеров со стройматериалами и оборудованием в складах и на строительных площадках. Вилы с захватом 162 см и высотой подъема 3 м используют для перемещения веток спиленных деревьев, соломы, строительного мусора. Штырь имеет высоту подъема 3 м и длину 98 см. Он предназначен для передвижения рулонных грузов (бумаги, проволоки, каната и т.д.).

Стрела имеет высоту подъема 3 м, длину 98 см и предназначена для подъема тяжелых грузов до 800 кг при помощи крюка. Бурильное оборудование предназначено для бурения в грунте колодцев диаметром 20-40 см и глубиной 1,5-2 м.

Смотрите » ТОП-6 погрузчиков модельного ряда Далиан (Dalian) и их технические характеристики

Гидромолот имеет мощность удара 480 Дж и применяется для дробления камня, скальных пород, бетона и асфальта. Дорожная щетка имеет захват 155 см и бак для воды объемом 200 л. При помощи такого оборудования можно поливать и подметать улицы, тротуары, площадки и скверы с твердым покрытием.

Уборочная машина шириной 2 м подметает дороги и площадки, а также территорию в труднодоступных местах, таких как дорожки возле заборов, бордюры.

РПМ-4 представляет собой разбрасыватель с бункером объемом 0,4 м³. Он посыпает дороги, покрытые льдом, специальными антигололедными материалами. Ширина обрабатываемой поверхности составляет от 3 до 15 м.

Снегоуборщик на погрузчик Четра имеет ширину захвата 172 см и дальность выброса до 5 м. Используется для очистки от снега дорог, скверов и других территорий.


Бетоносмеситель имеет объем 250 л, приготавливает бетонную смесь на строительной площадке.

Рыхлитель с глубиной погружения 24 см и шириной захвата 90 см монтируют на задней подвеске. Его применяют для рыхления грунта на полях перед посевом, в парковых зонах.

Компактный и практичный погрузчик МКСМ-800, технические характеристики которого рассмотрим далее, представляет собой универсальную машину, рассчитанную на использование в коммунальной, строительной и промышленной сферах. Он подходит для уборки мусора, снега, погрузки и разгрузки сыпучих материалов, рытья траншей, работы со штучным складским товаром.

Особенности

Курганский машзавод выпустил абсолютно новую технику под маркой МКСМ-800, технические характеристики которой перевернули представление о возможностях малого погрузчика. Официальным разработчиком машины является компания «ЧЕТРА». Рассматриваемая модель выполняет солидные объемы работ на узких и компактных строительных площадках.

Трактор проезжает через проемы шириной не менее 1,8 метра, высотой – свыше 2,1 м. Агрегат отличается высоким показателем производительности, скорости и универсальностью. С его помощью можно обустраивать ландшафты, пешеходные дорожки, тротуары, дороги.

Погрузчик востребован на отечественном и зарубежном рынке благодаря своей производительности, экономичности и компактности. Кроме того, техника отличается простотой в обслуживании и ремонте.

Погрузчик МКСМ-800: технические характеристики

Ниже приведены параметры рассматриваемой машины:

  • Эксплуатационный вес – 3,24 тонны.
  • Максимальное давление в ходовой и рабочей системе – 350/200 паскалей.
  • Предельный показатель скорости – от 18 до 20 километров в час.
  • Статическая нагрузка на опрокидывание по максимуму – шестнадцать тысяч ньютонов.
  • Трансмиссия – цепная передача.
  • Имеются в наличии клапаны выравнивания, переключения скорости и опции High-flow.
  • Стеклоочиститель с редукторным мотором и омывателем – две штуки.
  • Счетчик времени наработки.
  • Индикаторы давления масла и уровня горючего.
  • Датчики загрязненности масляного фильтра и уровня жидкости в гидравлической системе.
  • Бортовые редукторы – 2*9.
  • Световые элементы – 02/1244.000 LH/AH.
  • Проблесковый маячок – «Агент-12У».

Возможность подъема кабины и открывающийся капот обеспечивают доступ ко всем необходимым деталям и узлам. Демонтаж и установка запчастей отличаются максимальной простотой.

МКСМ-800: технические характеристики (двигатель)

На погрузчике, в зависимости от модификации, может быть установлена американская дизельная силовая установка Cummins либо немецкий мотор Hatz. Между собой они отличаются системой охлаждения и мощностью.

Ниже приведены параметры двигателя «Кумминс» для мини-трактора МКСМ-800, технические характеристики которого привлекательнее:

  • марка – А-2300;
  • тип – четырехтактный мотор с четырьмя цилиндрами и жидкостным охлаждением;
  • номинальная мощность – пятьдесят одна лошадиная сила;
  • средний показатель расхода топлива – 253 г/кВт;
  • максимальная частота оборотов коленчатого вала – 2800 вращений.

Кабина

Продолжим обзор МКСМ-800, технические характеристики которого отвечают всем отечественным стандартам, рабочим местом водителя. Кабина погрузчика изготовлена из цельнометаллического профиля, оснащена вклеенными стеклами и распашными форточками. Она представляет собой единый узел, оборудованный всеми необходимыми элементами управления, отвечает всем нормам безопасности и комфорта. В салоне имеется климатическая установка и детали индикации.

Каркас сделан с таким расчетом, чтобы защитить оператора от падающего груза или при опрокидывании. Оригинальные запасные части для кабины пользуются особым спросом, так как рассчитаны на различные механические воздействия и удары. Шумовая изоляция и защита от пыли обеспечиваются установкой современных отделочных материалов. Внутри салон оснащен практичными пластиковыми панелями, гармонично вписывающимися в общий интерьер.

Габаритные размеры

Мини-погрузчик МКСМ-800, технические характеристики которого слегка отличаются, в зависимости от модификации, имеет следующие габариты:

  • ширина колеи у стандартной модели и образца с индексом «А» – 1,41/1,45 метра;
  • длина/ширина/высота – 2,64/1,72/2,05 м;
  • масса – от 2,8 до 3,1 тонны.

Версия «А» в ремонте и обслуживании также отличается. Это связано с другой схемой размещения важных деталей в основных системах машины.

Навесное оборудование

Трактор МКСМ-800, технические характеристики которого рассмотрены выше, предназначен для использования различных навесных приспособлений. Среди них можно отметить следующее оборудование:

  1. Главный погрузочный ковш. Он предусмотрен на всех типах погрузчика, легко заменяется аналогичным карьерным вариантом либо бульдозерным отвалом.
  2. Ковшовый и траншейный экскаватор используется для выемки грунтового слоя при рытье небольших траншей и ям, а также позволяет подготовить место для укладки кабеля, труб и других коммуникационных элементов.
  3. Грузовые и прижимные вилы. Эти насадки пригодятся для складирования штабелируемых грузов в терминалах или на строительных площадках. Кроме того, это приспособление предназначено для вывоза и перемещения досок, веток, сена, соломы. Ширина захвата регулируется от двухсот тридцати до полутора тысяч миллиметров с возможностью подъема на три метра.
  4. Штырь и стрела предназначены для погрузки или транспортировки рулонных материалов, а также особо тяжелых грузов.
  5. Бур применяется для подготовки скважин глубиной до двух метров и диаметром 20-45 сантиметров.
  6. Уборочная машина и щетка. Эти элементы используются при очистке улиц с использованием воды или без нее.

Кроме того, погрузчик может оснащаться бункерным разбрасывателем, смесителем бетона, рыхлителем и некоторым другим навесным оборудованием.

Управление

Регулировка гидравлического оборудования выполняется посредством специальных контроллеров джойстикового типа. Они агрегируются с тросовым приводом и гидравликой при помощи электронного регулятора.

Общий блок управления представляет собой основной контроллер, который отвечает за маневренность погрузчика, подъем и опускание груза. Благодаря такой конструкции оператору потребуется приложить минимум усилий для работы с транспортом.

Преимущества

К плюсам рассматриваемой техники относятся такие аспекты:

  • погрузчик легко маневрирует и управляется на ограниченном пространстве;
  • агрегат имеет плавный ход и может выполнять различные манипуляции;
  • отличные у МКСМ-800 технические характеристики;
  • стекло в кабине выполнено из безопасного материала, не оставляющего острые кромки при разбивании;
  • место оператора максимально комфортно, приспособлено для удобного управления.

Также стоит отметить продуманную систему кондиционирования и обогрева, позволяющую эксплуатировать машину в любое время года.

Во многих отраслях промышленности и сельского хозяйства требуется техника, которая имеет малые габариты, и позволяет выполнять рабочие функции в ограниченном помещении. При этом применение такой техники должно быть оправдано набором многочисленных функций. Одним из представителей популярных машин, используемых при решении многих задач, известен погрузчик МКСМ 800. Технические характеристики МКСМ-800 позволяют применять данную модель при выполнении разнообразных погрузочно/разгрузочных работ, коммунально-хозяйственных задач и других типов работ в городских условиях. Благодаря компактным габаритам и многоцелевым задачам данная машина будет незаменимым помощником на небольшом пространстве.
Погрузчик подходит для перемещения сыплющихся материалов, перевозки на небольшие расстояния, бурения скважин, копания траншейных участков, уборки заснеженного пространства, приборки мусора, при работах на складе. Габариты МКСМ 800 способствуют быстрому выполнению задач, где использование обычной техники будет неразумно. Модель отличается высокой скоростью и хорошей производительностью. Широко применяется при уходе за пешеходными дорожками, при обслуживании дорог, при ландшафтных работах.

Выпускается погрузчик российской компанией Четра. МКСМ расшифровывается как Многофункциональная Коммунально-Строительная Машина. Число 800 свидетельствует о грузоподъемности техники. Погрузчик может быть укомплектован различными моторами, отсюда имеется 2 типа погрузчика: МКСМ 800н и МКСМ 800к. Буква К означает наличие двигателя американского производства Cummins (John Deere), а буква Н говорит о комплектации немецким мотором HATZ. Оба вида имеют объем ковша 0,46 м3.
Погрузчик имеет сменное оборудование , которое устанавливается очень быстро и легко.

Мини погрузчики мксм 800

Основные характеристики:

  • Рабочая скорость – 10 км/час
  • Объем топливного бака – 55 л
  • Габариты – 2,06х2,48х1,68 м
  • Дорожный просвет- 20,6 см
  • Наименьший радиус поворота с ковшом – 2,44 м
  • Наибольшая сила тяги – 24 кН
  • Уровень подвешивания ковша – 3,06 м
  • Осиливаемый подъем – 13 градусов
  • Наибольший наклон при подъеме груза (не более 750 кг) – не менее 10 градусов
  • Наибольший наклон при подъеме груза (более 750 кг) – не менее 5 градусов
  • Условия окружающей среды при работе – -40-+45°С

Техника прекрасно выполняет маневрирование благодаря плавным действиям.
В условиях бездорожья или вязкого грунта колеса оснащаются резинометаллическими гусеницами. Для этого специально разработаны соответствующие элементы на конструкции. В результате установки гусениц усиливается тяга и сцепление с дорогой.

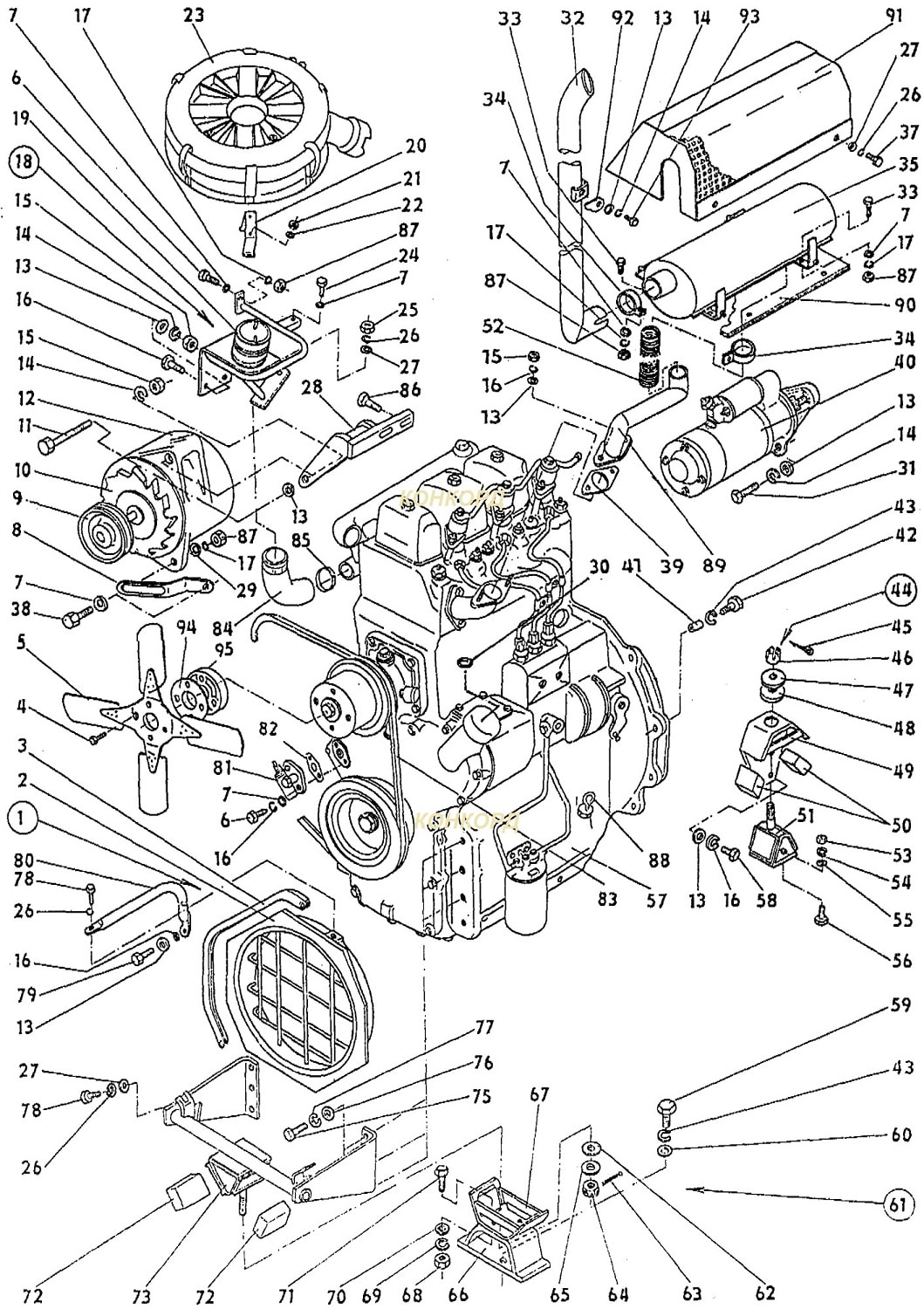

Характеристики двигателя

Мини погрузчик МКСМ 800 может быть оснащен двигателями различной марки. Выше уже было сказано о двух типах погрузчика с различными двигателями. Еще возможна установка моторов японского и немецкого производства. В зависимости от вида мотора модификации машины имеют различную мощность, систему охлаждения и число цилиндров. Двигатель всех моделей работает на дизельном топливе. Число цилиндров может быть три или четыре. У модели МКСМ-800к четыре рабочих цилиндра с жидкостным охлаждением. Разновидность МКСМ 800Н обладает трехцилиндровым мотором с воздушной системой охлаждения. Мощность различных моделей погрузчика колеблется от 32кВт до 38 кВТ.
Что касается типа мотора, то модели с агрегатом Cummins в настоящее время изготавливаются в основном под заказ, а модификации с мотором Hatz являются более распространенными. Благодаря ряду положительных качеств эти погрузчики ценятся в различных сферах использования. К таким преимуществам относятся:

  • Ресурс двигателя – 18000 моточасов
  • Отсутствие радиаторов и охлаждающих жидкостей, так как предусмотрен воздушный способ охлаждениями
  • Широкий промежуток между техническими обслуживаниями
  • Наличие автоматического выключения при спаде давления или обрыве ременного привода
  • Мощность 50 л.с.



Кабина погрузчика

Координация движений машины осуществляется из кабины. Внутри находятся рычаги-джойстики с механическим и электрическим приводом. Лицевая сторона кабины представляет собой дверь. В кабине предусмотрены крючки для одежды. А также присутствует ящик для хранения необходимых деталей. Переднее стекло довольно широкое, что обеспечивает хорошую видимость. С помощью стеклоочистителя его можно очистить при плохой видимости. Боковые стекла оборудованы форточками. А заднее стекло служит выходом при аварийной ситуации. В зимнее время года в кабине сохраняется тепло благодаря инновационной изоляции и качественной печке. Наличие вентилятора позволяет уменьшить количество пыли в кабине.
Погрузчик легко превращается в облегченную модель, если поменять окна на решетки. В таком случае предусмотренные ремень и дуга безопасности гарантируют безопасность водителя при эксплуатации. Чтобы произвести ремонт модулей погрузчика, следует откинуть кабину назад и фиксировать ее с помощью соответствующих приспособлений.

Расход топлива

Мини погрузчик МКСМ-800 ценится небольшими эксплуатационными расходами. Базовая модель располагает низким удельным расходом топлива, который составляет 220 г/кВт*ч.

Устройство

Модельный ряд МКСМ-800 представлен похожими модификациями, которые различаются только грузоподъемностью и силой тяги. При этом все они оснащены погрузочным ковшом. Техника оборудуется гидравлическими системами. Размер и вес конструкции почти у всех схож. Только модель МКСМ-800А имеет отличный вес 3,1 т, а остальные модификации – 2,8 т.
Основной ковш может заменяться другими приспособлениями:

  • Карьерный ковш
  • Бульдозерный поворотный вал
  • Ковшовый и траншейный экскаватор
  • Грузовые и прижимные вилы
  • Буровая насадка
  • Уборочное приспособление
  • Бетоносмеситель
  • Снегоуборщик
  • Рыхлитель

Навесные составляющие подключаются к гидравлической системе погрузчика очень быстро, и не нуждаются в сложных манипуляциях.

К общим положительным моментам при работе относятся:

  • Легкое маневрирование в ограниченной плоскости
  • Способность плавно и быстро выполнять разнообразные манипуляции
  • Стекло в кабине изготовлено из безопасного материала
  • Комфорт и удобство управления
  • Возможность эксплуатации в любой сезон

Общие недостатки у данного погрузчика не выделены. При эксплуатации конкретной модели могут возникнуть какие-либо минусы, но они не сравнятся с очевидными положительными качествами.

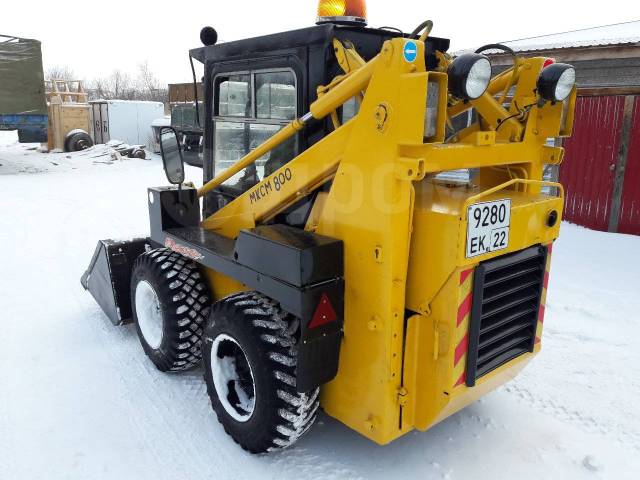

Мини погрузчик МКСМ-800


Погрузчик МКСМ-800

Мини погрузчик МКСМ-800 (многоцелевая коммунально-строительная машина) служит для погрузочных и транспортировочных работ с грунтом и сыпучими породами, планирования территории, снегоочистки и мусороуборки, рытья ям и траншей, скважного бурения.

Наиболее часто МКСМ-800 применяется при промышленных, строительных, коммунальных и дорожных работах, а также в других отраслях, где тесные условия не позволяют использовать крупногабаритную технику.

Высокая степень компактности и отличная управляемость позволяют использовать в стесненных условиях. Габаритные размеры машины дают возможность проникать в проемы высотой от 2,1 м и шириной от 1,8 м. МКСМ-800 наиболее эффективно проявляет себя при уходе за тротуарами, дорожками для пешеходов, аллеями, рынками, проведении ландшафных и дорожных работ. Небольшой вес и габаритные размеры погрузчика позволяют осуществлять его транспортировку в грузовом автомобиле или прицепе.

МКСМ-800 плавно меняет скорость движения и разворачивается на месте благодаря бесступенчатому переключению скоростей в правой и левой коробках передачи при помощи объемного гидропривода. Управление движением осуществляется двумя джойстиками, установленными в боковых панелях.

Основным преимуществом является универсальность машины, обеспечиваемая разнообразным быстросменным навесным оборудованием. Смена навесного оборудования настолько легка, что ее может провести сам оператор, при этом гидросистемы машины и навесного оборудования без слива рабочей жидкости соединяются посредством быстросъемной муфты.

Преимущества погрузчика МКСМ-800 перед аналогами:

  • небольшие габаритные размеры, высокая управляемость и проходимость;
  • широкая линейка навесного оборудования для проведения различных работ;
  • управление машиной и навесным оборудованием осуществляется при помощи джойстиков;
  • экономичный дизельный двигатель с жидкостным или воздушным охлажденикм;
  • объемный гидропривод, обеспечивающий плавное изменение скорости вращения бортовых редукторов;
  • имеется возможность использования гидравлического оборудования;
  • электрическое или механическое управление;
  • простота обслуживания и ремонта.

Мини погрузчики МКСМ-800 выпускаются в двух модификациях, различающихся моделями устанавливаемых дизельных двигателей: оснащается дизельным двигателем A2300 производства американской фирмы Cummins, двигателем Hatz 3M41 (Германия).

Осенью 2011 года прошла испытания новая модернизация мини погрузчика МКСМ, получившая наименование МКСМ-800А. Отличительными особенностями погрузчиков из новой серии являются сварная рама, включающая цепные редукторы и баки, убран шестереночный привод насоса (гидронасос установлен прямо на корпус сцепления), а вместо исключенной штанги с рычагами применен клапан выравнивания. Применены импортные цепные редукторы вместе с двумя скоростными гидромоторами. Для обеспечения лучшего запуска мини погрузчика при низких температурах между двигателем американского производства Cummins и гидронасосами устанавливается муфта сцепления.

Технические характеристики:

Наименование МКСМ-800К МКСМ-800Н МКСМ-800А
Двигатель
Модель двигателя Cummins A2300 Hatz 3M41 Cummins A2300
Система охлаждения жидкостная воздушная жидкостная
Мощность, л. с. 44 52,9 48
Размеры и масса
Эксплуатационная масса, кг 2800 3100
Ширина колеи не более, мм 1410 1450
Минимальный радиус поворота, мм 2440
Дорожный просвет не менее, мм 206
Габаритные размеры, мм
— длина
— ширина
— высота

2480
1680
2065

2645
1720
2055
Эксплуатационные характеристики
Максимальная грузоподъемность, кг 800
Максимальная скорость не менее, км/ч 10 18
Угол проходимости не более, град.
— передний
— задний

13
23

13
27
Максимальная статическая опрокидывающая нагрузка, кН 16
Тип управления гидроуправлением механический электрический

Мини-погрузчик МКСМ-800H

Мини-погрузчик МКСМ с бортовым поворотом больше, чем просто машина

В мини-погрузчике с бортовым поворотом серии МКСМ применены самые лучшие конструкторские решения, накопленные ПАО «Курганмашзавод» за время своей работы.

На сегодняшний день МКСМ зарекомендовала себя как универсальная, надежная и высокоманевренная машина, которая успешно применяется на территории России и зарубежья.

Прочность и надежность

При изготовлении мини-погрузчика МКСМ применяются качественные материалы и передовые технологические процессы производства и сборки, что гарантирует его надежность.

Мини-погрузчик МКСМ способен выполнять заданные функции, сохраняя значения эксплуатационных показателей в течение длительного времени при различных условиях работы.

Радиальная схема подъема стрелы

Надежная работа в тяжелых условиях

Радиальный подъем ковша обеспечивает улучшенную выемку грунта при проведении земляных работ.

Это идеально подходит для создания ландшафтного дизайна, рытья, сельскохозяйственных работ, дорожного строительства и промышленных задач.

  • Идеально подходит для коммунально-строительных работ;
  • Автоматическое выравнивание ковша при подъеме;
  • Радиальный подъем.
Отличная обзорность

Просторная кабина с высокой степенью остекления и два больших зеркала заднего вида обеспечивают максимальный обзор оператору МКСМ.

Комфортабельная работа в любую погоду

Безопасность и комфорт

Металлическая конструкция кабины выполнена в соответствии с современными требованиями эргономики и безопасности. Широкая передняя дверь и низкий входной порог позволяют обеспечить оператору легкий доступ в кабину погрузчика. Герметичный салон предотвращает попадание пыли, понижает уровень шума. Для оператора установлено комфортное кресло.

Эргономичное и удобное расположение чувствительных джойстиков обеспечивают простое и точное управление мини-погрузчиком.

Для безопасной работы оператора установлен защитный рычаг, при подъеме которого блокируется вся работа МКСМ.

В машине установлено автономное отопление, что позволяет поддерживать комфортную температуру в салоне даже в самых суровых погодных условиях.

Разумное вложение средств

Мощная и производительная машина

Мини-погрузчик МКСМ, за счет доведенной до совершенства конструкции и технологии производства, имеет более низкую стоимость приобретения и владения по сравнению с аналогичными машинами данного класса.

Развитая дилерская сеть ПАО «Курганмашзавод» предлагает максимально удобные и комфортные условия по приобретению техники, а широкая региональная сеть сертифицированных сервисных центров гарантирует оперативность и высокий уровень сервиса.

Характерные особенности двигателя HATZ 3M41

Надежный и долговечный.
Низкий расход топлива и масла.
Безопасный в эксплуатации.
Низкие ремонтные расходы.
Удобный в обслуживании.
Встроенная система автоматической защиты:

  • при сбое работы охлаждающего вентилятора;
  • при недостатке масла;
  • при чрезмерном наклоне двигателя.

Чугунный картер, рядное вертикальное расположение цилиндров.
Непосредственный впрыск многосопловой форсункой.
Коленчатый вал и шатун на подшипниках скольжения.
Осевой охлаждающий вентилятор с встроенным генератором переменного тока.

Мини-погрузчик МКСМ- все модели тут.

Многоцелевые коммунально-строительные машины  (МКСМ) предназначены для использования в гражданском, промышленном и дорожном строительстве, а также в коммунальном, складском и сельском хозяйстве.

Мини-погрузчики МКСМ могут быть агрегатированы большим количеством навесного оборудования.
Универсальные коммунально-строительные машины МКСМ грузоподъемностью от 800 до 1200 кг характеризуются своей многофункциональностью. Они с легкостью выполняют большой объем работ за короткие сроки. Этому способствуют бесступенчатая трансмиссия  с  объемным гидроприводом, позволяющая  мини-погрузчикам МКСМ плавно изменяют скорость и направления движения, разворачиваться на месте.

Управление мини-погрузчиками осуществляется через два установленных рычага типа «джойстик», встроенных в боковые панели.
Противоскользящая подножка и широкий входной проем в кабину позволяют оператору легко и безопасно покидать рабочее место. Низкое расположение капота и высокая степень остекления обеспечивает хороший обзор, позволяющий видеть всю рабочую зону, а установленные зеркала заднего вида дают возможность обозревать пространство позади машины при движении задним ходом.

Особое внимание конструкторов было уделено вопросу удобства проведения технического обслуживания. Оно обеспечиваются за счет легкого доступа до узлов и агрегатов мини-погрузчиков, которые сгруппированы в легкодоступных местах, что значительно снижает затраты на обслуживание машин. Все узлы двигателя расположены под задним капотом. Для доступа к ним достаточно откинуть и зафиксировать кабину. Обслуживание гидросистемы легко осуществляется через съемный люк снизу.

После анализа погрузчиков, изготавливаемых конкурентами, и потребности российского рынка в строительной и коммунальной техники были созданы новые погрузчики серии «А» грузоподъёмностью 800, 1000, 1200 кг

Погрузчики серии «А» имеют бортовые цепные передачи, с приводом от гидромотора, встроенные в силовую конструкцию рамы. Рама погрузчиков спроектирована таким образом, что вынесенные баки, являющиеся силовым каркасом шасси, позволяют агрегатировать любой двигатель. Силовой блок погрузчиков представляет собой тандем гидронасосов фирмы EATON установленный на двигатель через муфту сцепления.

Погрузчики МКСМ серии «А» выпускаются с двумя видами управления: электрогидравлическое – джойстиком через контролер или механическое – джойстиком через тросовые привода.

Комплектующие гидравлической системы аналогичны устанавливаемым на погрузчики мировых лидеров, имеют 3-х годичную гарантию и обеспечивают высокую эффективность работы погрузчика.


На погрузчиках МКСМ установлена цельнометаллическая кабина с вклеенными стёклами отвечающая требованиям безопасности. Каркас кабины надёжно защищает оператора от падающих сверху предметов (система – FOPS) и опрокидывания (система – ROPS). Кабина –это унифицированный узел, предназначенный для установки на погрузчики всего модельного ряда. Интерьер кабины изготовлен из современных звукопоглощающих и шумозащищающих материалов, формованных пластиковых панелей, в которых установлены контрольно-измерительные приборы.   Для обеспечения комфортных условий работы, в кабине установлены кондиционер и отопитель. Электрооборудование и внешняя светотехника соответствует европейским стандартам.

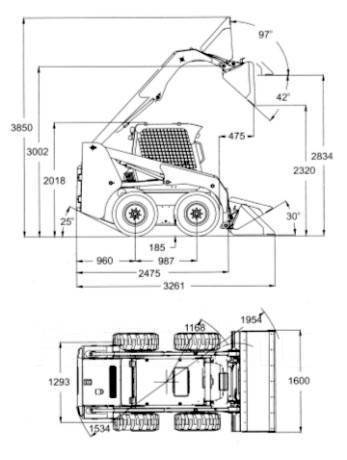

Технические характеристики мини-погрузчика МКСМ 800

Модели МКСМ-800Н  (Hatz) МКСМ-800К  (Cummins) МКСМ-1ООН  (Hatz) МКСМ-800А-1  (Cummins)
Габариты
Макс. высота поднятого ковша, мм 3700 3700 3700 3800
Макс. высота нижнего шарнира ковша при разфузке, мм 3060 3060 3060 3040
Высота по кабине, мм 2065 2065 2065 2055
Дорожный просвет, мм 206 206 206 206
Длина с ковшом, мм 3270 3270 3270 3450
Длина без ковша, мм 2480 2480 2480 2645
Ширина стандартного ковша, мм 1730 1730 1730 1730
Эксплуатационные характеристики
Эксплуатационная масса, кг 2800 2800 2800 3050
Опрокидывающая нагрузка, Н (кгс) 16000(1600) 16000(1600) 16000(1600) 16000(1600)
Номинальная грузоподъемность, кг. 800 800 800 800
Подъем стрелы Радиальный Радиальный Радиальный Радиальный
Органы управпения Джойстики Джойстики Джойстики джойстики
Наличие авт. отопитепя (кондиционера) + (-) -(-) +(-) + (+)
Температурный диапазон эксппуатации, град -40 …+45 -40…+45 -40…+45 -40..+45
Гидравлика ГСТ-33 ГСТ-33 ГСТ-33 EATON
Подача гидронасоса, л/мин 70 70 70 75
Давление гидросистемы, мПа 16 16 16 18
Макс. скорость движения, км/ч 10 10 10 12
Стандартный ковш, м. куб. 0,46 0,46 0,46 0,46
Топливный бак, л 70 70 70 70
Время работы без дозаправки топпивом, час 8,2 8,2 8,2 8,5
Шины пневматические 10,0/75 -15,3 Mitas 10,0/75 – 15,3 Mitas 10,0/75-15,3  Mitas 10,0/75 -15,3 Mitas
Двигатель
Производитель Hatz ЗМ41 (Германия) Cummins А2300 (Юж. Корея) Hatz ЗМ41 (Германия) Cummins A2300N2 (Юж. Корея)
Характеристика Дизельный,  воздушного  охлаждения Дизепьный,  жидкостного  охлаждения Дизельный,  воздушного  охлаждения Дизельный,  жидкостного  охлаждения
Мощность, л. с.(кВт) 52,9 (38,9) 44 (32,8) 52,9 (38,9) 49 (36,5)
Количество оборотов в минуту (номин.) 2300 2800 2300 2800
Уд. расход топлива. г/кВт’ч (г/л.с.*ч) 220(161.8) 253 (186) 220(161,8) 253(186)
Количество цилиндров/объем, л 3/2,6 4/2,3 3/2,6 4/2,3

Погрузчик МКСМ-800 | Ремонт погрузчиков ПУМ, МКСМ

МКСМ эксплуатируется в промышленности, строительстве, коммунальном и дорожном хозяйстве и в других отраслях, там, где из-за тесных рабочих условий или по экономическим соображениям невозможно или невыгодно использовать обычную крупногабаритную технику.

Компактность и высокая маневренность машины позволяют использовать ее в стесненных условиях. Габаритные размеры МКСМ позволяют проникать даже в проемы 2,1 м высотой и 1,8 м шириной. МКСМ идеально подходит для ухода за тротуарами, пешеходными дорожками, аллеями, рынками, при прокладке коммуникаций, работе по обслуживанию дорог и обустройству ландшафтов. Небольшие габаритные размеры и вес МКСМ позволяют легко транспортировать ее в грузовом автомобиле или прицепе. При этом МКСМ может перемещаться между участками работы своим ходом.

МКСМ плавно изменяет скорость и направление движения, разворачивается на месте благодаря независимому бесступенчатому изменению скоростей вращения правой и левой коробки передач объемным гидроприводом.

Удобство и простота управления обеспечивается двумя установленными рукоятками сервоуправления типа «джойстик», эргономично встроенными в боковые панели.

Широкий входной проем в кабину и противоскользящая подножка позволяет оператору легко и безопасно занимать и покидать рабочее место.

Низкое расположение капота и высокая степень остекленения кабины обеспечивает хороший обзор, позволяющий видеть всю рабочую зону. Установленные зеркала заднего вида дают возможность обозревать пространство позади машины и не допустить наезд на препятствие при движении задним ходом.

Особое внимание конструкторы МКСМ уделили удобству обслуживания машины. Точки технического обслуживания сгруппированы в легкодоступных местах, что позволяет свести затраты на техобслуживание МКСМ к минимуму. Так, например, просто открыв задний капот можно получить доступ к двигателю и его агрегатам, а для доступа к гидросистеме достаточно откинуть и зафиксировать кабину. Также для обслуживания гидросистемы в машине имеется съемный люк снизу.

Но все же главной особенностью МКСМ, отличающей ее от других технических средств, является универсальность этой машины, которая достигается использованием семнадцати видов быстросменного навесного оборудования, находящего применение в широчайшем перечне работ. Причем поменять навески без посторонней помощи может сам оператор МКСМ всего лишь за несколько минут. При этом гидравлические системы машины и навесного оборудования соединяются через быстросъемную муфту без слива рабочей жидкости из гидросистемы и, следовательно, без попадания в нее пыли, грязи и абразива.

  • основные технические характеристики МКСМ
Параметры

Значение

МКСМ-800

МКСМ-1000

МКСМ-800 A

двигатель

модель CUMMINS
А2300
HATZ
3М41
HATZ
3М41
CUMMINS
А2300
тип двигателя дизельный, 4-х тактный, 3-х цилиндровый дизельный, 4-х тактный, 4-х цилиндровый
система охлаждения

жидкостная

воздушная

жидкостная

мощность, л.с.

44

52,9

48

размеры и масса

эксплуатационная масса
(с основным ковшом), кг
2800 3100
ширина колеи, мм, не более 1410 1450
наименьший радиус поворота, мм 2440
длина без основного ковша), мм 2480 2645
ширина (с шинами), мм 1680 1720
высота (по крыше кабины), мм 2065 2055
дорожный просвет, мм, не менее 206

эксплуатационные характеристики

максимальная грузоподъемность, кг

800

1000

800

максимальная скорость машины, км/ч, не менее

10

18

передний угол проходимости,
не более

13 град

задний угол проходимости,
не более

23 град

27 град

макс. статическая опрокидывающая нагрузка, кН

16

19,8

16

тип управления
гидрооборудованием

механический

электрический



Заявка на ремонт

Технические характеристики мксм. Технические характеристики мксм Габаритные размеры мксм 800

Предназначен для погрузки и перемещения грунта, рыхлых пород, комковатых материалов, выравнивания местности, очистки территорий от снега и мусора, для транспортировки и складирования штучных грузов, рытья ям и траншей, бурения скважин, приготовления мобильных бетонных смесей и других работ с использованием соответствующих сменные насадки, в т. на почвах с низкой несущей способностью.

МКСМ-800 Применяется в промышленности, строительстве, коммунальном и дорожном хозяйстве и в других отраслях, где из-за стесненных условий труда или по экономическим причинам невозможно или невыгодно использовать обычное крупногабаритное оборудование.

Компактность и высокая маневренность машины позволяют использовать ее в ограниченном пространстве. габариты МКСМ-800 позволяют проникать даже в проемы высотой 2,1 м и шириной 1,8 м. MKSM-800 Идеально подходит для ухода за тротуарами, пешеходными дорожками, аллеями, рынками, коммуникациями, обслуживанием дорог и озеленением.Небольшие габаритные размеры и масса МКСМ-800 позволяют легко транспортировать его на грузовике или прицепе. При этом МКСМ-800 может перемещаться между рабочими зонами самостоятельно.

МКСМ-800 плавно меняет скорость и направление движения, поворачивает на месте благодаря независимому плавному изменению скоростей вращения правого и левого редукторов объемным гидроприводом.

Удобство и простота эксплуатации обеспечивается двумя предварительно установленными сервоуправлениями типа джойстика, эргономично интегрированными в боковые панели.

Широкий вход в кабину и противоскользящая подставка для ног позволяют оператору легко и безопасно входить и покидать рабочее место.

Низкий капот и высокая степень остекления кабины обеспечивают хороший обзор, позволяя видеть всю рабочую зону. Установленные зеркала заднего вида позволяют наблюдать за пространством позади машины и предотвращать наезд на препятствие при движении задним ходом.

Особое внимание конструкторов МКСМ-800 уделено удобству обслуживания станка.Пункты обслуживания сгруппированы в легкодоступных местах, чтобы снизить затраты на техническое обслуживание MKSM-800 до минимума. Так, например, просто открыв задний капот, можно получить доступ к двигателю и его агрегатам, а для доступа к гидравлической системе достаточно откинуть и закрепить кабину. Также имеется съемный нижний люк для обслуживания гидросистемы.

Но все же главной особенностью MKSM-800 , которая отличает его от других технических средств, является универсальность этой машины, которая достигается за счет использования семнадцати видов быстросменного навесного оборудования, которые используются в широком спектре работ. Более того, сам оператор МКСМ может поменять крепления без посторонней помощи всего за несколько минут. В этом случае гидравлические системы машины и навесного оборудования соединяются через быстроразъемную муфту без слива рабочей жидкости из гидросистемы и, следовательно, без попадания в нее пыли, грязи и абразива.

Технические характеристики.
Ашхабад ЗЕТОР
5201.22
(Словакия) С
МКСМ-800 МКСМ-800У МКСМ-800Н
Двигатель
Модель JOHN DEERE
3029DF120
(США-Франция)
HATZ
3M41
(Германия)
Тип двигателя дизель, четырехтактный, 3-цилиндровый
Система охлаждения жидкость воздух
Мощность номинальная, кВт (л.с.) 34 (46) 36 (48) 38,9 (52,9)
Удельный расход топлива, г / кВт · ч (г / л. с. · ч) 242 (177) 227 (167) 220 (161,8)
Топливный бак, л 55
Предпусковой подогреватель полуавтомат авто
Тактико-технические характеристики
Максимальная грузоподъемность, кг 800
Максимальная скорость, км / ч 10
Максимальное тяговое усилие, кН 24
Минимальный радиус поворота с основным ковшом, мм 2440
Максимальная высота разгрузки при максимальном угле разгрузки (37º), мм 2410
Максимальная высота точки подвеса ковша, мм 3060
Преодолеваемый подъем, градусов, не более 13
Допущены к работе на уклоне, град.
– при работе с грузами массой до 750 кг по 10
– при работе с грузами массой от 750 до 800 кг до 5
Нагреватель в сочетании с системой охлаждения автономный
Диапазон рабочих температур от –30 до + 30 ° С от –20 до + 50 ° С от –40 до + 45 ° С
Размеры и вес
Длина машины с основным ковшом, мм 3270
Длина станка без ковша, мм 2480
Ширина машины с шинами, мм 1680
Ширина колеи, не более, мм 1410
Высота станка, мм 2065
Высота машины над вентиляторно-пылеуловителем, мм 2200
Высота станка по проблесковой лампе, мм 2215
Максимальная высота машины с поднятым ковшом, мм 3700
Максимальная высота при максимальном угле разгрузки (37º), мм 2410
Дорожный просвет, не менее, мм 206
Масса эксплуатационная с основным ковшом, кг 2800 + 2,5%

Помимо перечисленных в таблице отличий для двигателей, устанавливаемых на МКСМ, можно отметить следующее.

МКСМ-800 с двигателем Zetor, гидравлика МКРН (Ковров) или ГСТ-33 (Парголово, Салават)

МКСМ-800 с двигателем Zetor выпускается более 10 лет. Российские и зарубежные потребители на практике ознакомились с высоким качеством и надежностью данной модификации. МКСМ-800 … Ресурс установленного двигателя Zetor 5201.22 составляет 5000 часов.

МКСМ-800 с двигателем John Deere

MKSM-800 с американским двигателем John Deere, особенно эффективен в сухом и жарком климате.Используемая в автомобиле система охлаждения позволяет эксплуатировать МКСМ-800 в диапазоне температур от -20 до +50? С. Ресурс этого двигателя 8000 часов.

В настоящее время данная модификация МКСМ-800 изготавливается под заказ.

МКСМ-800 с двигателем Hatz, гидравлика ГСТ-33 (Парголово, Салават)

Модификация МКСМ-800 с немецким двигателем Hatz, имеет значительный ресурс до первого капремонта – 18000 часов. Воздушное охлаждение двигателя не требует использования специальных жидкостей и установки радиаторов.Кроме того, частота обслуживания МКСМ-800 с этим двигателем больше (по сравнению с другими модификациями машины), поэтому эксплуатационные расходы покупателей ниже. Обслуживание и ремонт МКСМ-800 с немецким двигателем удобнее других модификаций за счет значительного улучшения доступа в моторный отсек машины. Также следует отметить, что характерной особенностью двигателя Hatz 3M41 является автоматическая защита от условий эксплуатации (автоматическая остановка двигателя при обрыве ремня, при падении давления масла в системе смазки маслом).Двигатель Hatz 3M41 соответствует европейским требованиям Правил № 24-03 ЕЭК ООН в отношении «дыма».

МКСМ 800 – погрузочное устройство от российского завода, широко известного как производитель доступной погрузочной техники. Рассматриваемая модель, несмотря на свои компактные размеры, представляет собой универсальную городскую строительную машину, предназначенную для решения широкого круга задач. Этот прибор, как и многие другие представители модельного ряда МКСМ, успешно прошел все заводские ресурсные испытания, адаптирован в первую очередь к суровым климатическим условиям – например, для работы в северных регионах России.Также машина подходит для работы в условиях высоких температур. Пользователи высоко оценили преимущества данной модели, представленные в этой статье. Также учитываются основные параметры, особенности эксплуатации и стоимость мини-погрузчика МКСМ 800.

Назначение

МКСМ-800 широко применяется на работах, где необходимо быстро и качественно погрузить и транспортировать грунт и другие сыпучие материалы, а также различные бетонные конструкции. Также машина отлично справляется с бурением скважин, рытьем траншей, а также с уборкой тротуаров, скверов, парковых и промышленных территорий, городских и загородных дорог.Устройство удаляет с поверхности мусор, пыль, свежевыпавшие и утрамбованные сугробы. Благодаря компактным размерам машина востребована как на закрытых складах, так и в труднодоступных условиях – там, где требуется повышенная маневренность. Погрузка и разгрузка, а также транспортировка и уборка – все эти и многие другие задачи можно поручить МКСМ-800, оборудовав его необходимым навесным оборудованием.

Видео

Вложения

  • Гусеницы скольжения – данное устройство хорошо помогает в ситуациях, когда необходимо проехать через сложное препятствие бездорожья – гусеницу, яму, сырую почву, подъем и т. Д.Помимо улучшения проходимости, гусеницы помогают снизить давление на землю. Надвижные гусеницы не требуют профессиональных навыков при их установке или демонтаже.
  • Сплошные колеса – одна из более доступных альтернатив гусеницам скольжения, а также идеальная замена стандартным колесам. Преимущество цельнолитых колес – глубокий рисунок протектора и цепкие свойства. На таких шинах практически исключены проскальзывание и проскальзывание. Толстая резина увеличивает массу мини-погрузчика и увеличивает его грузоподъемность.
  • Backhoe-Mounted – превращает мини-погрузчик в полноценный мини-экскаватор с гидравлическим поворотом. Крепится в стиле All-Tach, как и любая другая насадка.
  • Снежный ковш – устройство для уборки снежных заносов, заносов. Подходит для уборки рыхлых и сухих сугробов, а также утрамбованного или мокрого снега. Есть определенные варианты ковшей, в зависимости от объема – до 1,5 куб. м.
  • Ковш челюсти – это конструкция из двух рабочих «челюстей», смыкающихся друг с другом, что обеспечивает надежное удержание груза, чтобы он не выпал при транспортировке.В частности, в такое ведро можно погружать листву, почву, песок и другие сыпучие материалы.
  • Ковш для бетоносмесителя – устройство для быстрого приготовления бетонной смеси, а также других дополнительных добавок, улучшающих качество асфальтового покрытия. Загрузка материала в ковш осуществляется вручную или зачерпыванием смеси с земли, а для разгрузки используется нижний разгрузочный люк, к которому крепится дренажный шланг, что обеспечивает удобство разгрузки.Такой прибор хорошо зарекомендовал себя в строительстве и ремонте дорог, а также в сельском хозяйстве.
  • Щетка – популярный настенный аксессуар для коммунальных служб, с помощью которого можно быстро справиться с уборкой мелкого мусора, опавших листьев, песка, пыли и т. Д. Такой вариант хорошо подходит для тротуаров, проезжей части и общественных мест с большим скоплением людей. людей. а также уборка городских и проселочных дорог, парковых и парковочных территорий.
  • Роторная косилка – это приспособление для выравнивания поверхности.Например, он отлично подходит для стрижки травы и ненужных зеленых насаждений – сорняков, кустов и других зарослей. Конечно, роторная косилка убирает сорняки и заросшую траву намного быстрее, чем ручная косилка.
  • Навесной асфальтоукладчик – вариант для мощения асфальта, разводки бетонного материала, засыпки траншей и т. Д. Этот вариант незаменим при строительстве городских, пригородных и даже международных транспортных развязок.
  • Культиватор, предназначенный для следующих почвенных работ: посадки газонов и другой травянистой растительности. Культиватор способен работать на глубине 155 мм.
  • Навесной / бульдозерный отвал, способный превратить погрузчик МКСМ в полноценный мини-бульдозер. Это удобный прибор для работы с большими объемами сугробов, а также с мусором, пылью, листвой. Фактически бульдозерный отвал способен заменить более тяжелые и большие машины с узким профилем, которые не способны работать в труднодоступных условиях.
  • Пересадка деревьев – средство для решения самых разнообразных задач, включающих в себя пересадку деревьев с одного места на другое.Техника оснащена специальными ножами, которые погружаются в почву таким образом, чтобы не повредить корневую систему дерева. Таким образом, дерево останется целым и невредимым после работ, связанных с его выкопкой, укладкой и пересадкой с одного места на другое.
  • Захват для бревен – приспособление для захвата бревен и других предметов цилиндрической формы. Захват надежно удерживает бревна, чтобы они не выпали во время транспортировки. Максимальная грузоподъемность захвата бревна – 1 тонна.
  • Снегоочиститель – навесное оборудование для работы со снежным покровом высотой до 740-750 мм.В этом случае дальность метания снега может быть увеличена до 6 метров. Снегоочиститель оснащен специальной пластиной, предотвращающей засорение липким снегом.

Характеристики прибора

  • Мини-погрузчик МКСМ-800 умеет разворачиваться на одном месте. Возможен плавный набор скорости, без различных рывков и вибраций. Операции с управлением погрузчиком просты и не требуют привыкания, ведь для управления навесным оборудованием предусмотрена всего пара джойстиков, расположенных на боковых панелях.
  • Автомобиль существует в нескольких модификациях. Так, модификация 800К оснащается на выбор дизельными двигателями Cummins или John Deere, а версия с индексом «H» получила мотор от компании Harz. Сегодня предлагается более новая версия А с конструктивными изменениями, среди которых можно выделить прочную сварную раму. Также разработчики отказались от установки устаревшего привода помпы. В комплектацию входит сцепление, которое способствует надежной работе двигателя при отрицательных температурных нагрузках.

  • Стандартная модель МКСМ-800 получила экономичный силовой агрегат с удельным расходом топлива 220 кВт / час. Вы можете выбрать установку двигателей John Deere и Harz, хорошо зарекомендовавших себя в суровых северных условиях. Они способны работать при температуре от минус 20 до плюс 50 градусов. Срок службы обоих двигателей 8000 часов. Максимальная скорость составляет 10 км / ч, а объем топливного бака достигает 55 литров. Автомобиль получился компактным – его длина составляет 2480 мм, а ширина – 1680 мм.
  • В остальном одноименный мини-погрузчик комплектуется отечественными комплектующими. Например, гидросистема для модели МКСМ-800 производится в Коврове, Салавате и Парголово. Замените нужную насадку за считанные минуты – в качестве застежки используется быстросъемный зажим. В результате отпадает необходимость в использовании специальных инструментов.

  • Цельнометаллическая кабина МКСМ-800 изготовлена ​​из толстой стали. Жесткое крепление кабины к раме обеспечивается сайлент-блочными соединениями.При необходимости кабину можно откинуть назад, что открывает доступ к узлам и узлам, которые просты и удобны в обслуживании. Сама кабина имеет эргономичный дизайн – например, что такое широкий дверной проем, а также дополнительная ступенька, позволяющая легко забраться в кабину. По сути, дверь – это передняя стенка кабины, а на боковых панелях есть крючки, на которые можно повесить одежду. Главная особенность салона кабины – это, конечно же, подрессоренное кресло. Его можно регулировать в разных диапазонах, но то же самое касается регулируемой рулевой колонки.Все устройства управления, в том числе контрольно-измерительные датчики и приборы, расположены как можно ближе к водителю. Также в кабине есть специальная ниша для хранения инструментов. Площадь переднего остекления расширена за счет бокового остекления, обеспечивающего практически круговой обзор. Также отметим современную шумоизоляцию моторного отсека и салона, благодаря которой водитель практически не отвлекается от шума и вибраций, меньше устает и может работать намного дольше.Окна и двери можно заменить защитными решетками, чтобы уменьшить общий вес кабины. В то же время таким образом можно повысить безопасность, поскольку защитные решетки защищают оператора в случае опрокидывания.

Характеристики

  • Грузоподъемность / полная масса – 800/2800 кг
  • Название двигателя – 5201.22
  • Параметры двигателя – дизель, 3 цилиндра, 46 л.с. С., разработчик – Zetor
  • Скорость – 10 км / ч (максимальная)
  • Клиренс – 205 мм
  • Размер (мм): 3270/1680/2065
  • Высота точки подвеса ковша – 3060 мм
  • Емкость топливного бака – 55 литров
  • Высота выгрузки – 2410 мм
  • Колея передняя / задняя – 1410 мм
  • Угол набора высоты – 13 градусов
  • Радиус поворота – 2440 мм
  • Сиденье – да
  • Рабочий орган / ходовая часть – ковш / колеса.

Цена

Средняя стоимость мини-погрузчика МКСМ-800 на российском рынке составляет 1 миллион 100 тысяч рублей за экземпляр в ухоженном состоянии.

Для многих отраслей промышленности и сельского хозяйства требуется оборудование небольших размеров, позволяющее выполнять рабочие функции в ограниченном пространстве. Более того, использование такой техники должно быть оправдано набором множества функций. Одним из представителей популярных машин, используемых при решении многих задач, является погрузчик МКСМ 800.Технические характеристики МКСМ-800 позволяют использовать данную модель при выполнении различных погрузочно-разгрузочных работ, хозяйственных и других видов работ в городских условиях. Благодаря компактным размерам и универсальности эта машина станет незаменимым помощником на небольшом пространстве.
Погрузчик предназначен для перемещения сыпучих материалов, перевозки на короткие расстояния, бурения скважин, рытья траншей, уборки заснеженных территорий, уборки мусора, при работе на складе. Размеры MKSM 800 позволяют быстро выполнять задачи, в которых использование обычного оборудования нецелесообразно. Модель отличается высокой скоростью и хорошими характеристиками. Он широко используется при уходе за тротуарами, дорогах и озеленении.

Погрузчик произведен российской компанией Chetra. МКСМ – это многофункциональная коммунальная строительная машина. Число 800 указывает на грузоподъемность оборудования. Погрузчик может быть оснащен различными двигателями, поэтому существует 2 типа погрузчиков: МКСМ 800н и МКСМ 800к.Буква К означает наличие двигателя Cummins (Джон Дир) американского производства, а буква H указывает на оборудование с немецким двигателем HATZ. Оба типа имеют объем ковша 0,46 м3.
Погрузчик имеет сменного оборудования , которое очень быстро и легко устанавливается.

Минипогрузчики мксм 800

Основные характеристики:

  • Рабочая скорость – 10 км / ч
  • Объем топливного бака – 55 л
  • Габаритные размеры – 2,06×2,48×1,68 м
  • Дорожный просвет – 20. 6 см
  • Наименьший радиус поворота с ковшом – 2,44 м
  • Наибольшее тяговое усилие – 24 кН
  • Уровень подвески ковша – 3,06 м
  • Упругий подъем – 13 градусов
  • Наибольший уклон при подъеме груза (не более 750 кг) – не менее 10 градусов
  • Наибольший уклон при подъеме груза (более 750 кг) – не менее 5 градусов
  • Условия окружающей среды при эксплуатации – -40- + 45 ° С

Техника хорошо маневрирует благодаря плавности хода.
В условиях бездорожья или вязкой почвы колеса оснащены резино-металлическими гусеницами. Для этого на конструкции специально разработаны соответствующие элементы. В результате установки гусениц тяга и тяга увеличиваются.

Характеристики двигателя

Мини-погрузчик МКСМ 800 может оснащаться двигателями различных марок. Выше уже говорилось о двух типах погрузчиков с разными двигателями. Также возможна установка моторов японского и немецкого производства.В зависимости от типа мотора модификации машины имеют разную мощность, систему охлаждения и количество цилиндров. Все модели работают на дизельном топливе. Количество цилиндров может быть три или четыре. Модель МКСМ-800к имеет четыре рабочих цилиндра с жидкостным охлаждением. Вариант МКСМ 800Н имеет трехцилиндровый двигатель с воздушной системой охлаждения. Мощность различных моделей погрузчиков колеблется от 32 кВт до 38 кВт.
Что касается типа двигателя, то модели Cummins в настоящее время изготавливаются в основном на заказ, а модели Hatz более распространены.Благодаря ряду положительных качеств эти погрузчики ценятся в различных сферах применения. К таким преимуществам можно отнести:

  • Ресурс двигателя – 18000 часов
  • Отсутствие радиаторов и охлаждающих жидкостей, поскольку предусмотрено воздушное охлаждение
  • Большой межсервисный интервал
  • Наличие автоматического отключения при падении давления или поломке ременной передачи
  • Мощность 50 л.с.



Кабина погрузчика

Координация движений машины осуществляется из кабины. Внутри находятся рычаги джойстика с механическим и электрическим управлением. Передняя часть кабины представляет собой дверь. В кабине предусмотрены крючки для одежды. А еще есть ящик для хранения необходимых деталей. Переднее стекло достаточно широкое для хорошей обзорности. Если видимость плохая, его можно очистить средством для мытья стекол. Боковые окна оборудованы форточками. А заднее стекло служит выходом в случае аварии. Зимой в кабине остается тепло благодаря инновационной теплоизоляции и качественной печи.Наличие вентилятора помогает уменьшить количество пыли в кабине.
Погрузчик легко трансформируется в облегченную модель, заменив окна решетками. В этом случае предусмотренный ремень и дуга безопасности гарантируют безопасность водителя во время работы. Чтобы отремонтировать модули погрузчика, откиньте кабину назад и зафиксируйте ее соответствующими инструментами.

Расход топлива

Мини-погрузчик МКСМ-800 ценится за низкие эксплуатационные расходы. Базовая модель имеет низкий удельный расход топлива 220 г / кВтч.

Устройство

Модельный ряд МКСМ-800 представлен аналогичными модификациями, которые отличаются только грузоподъемностью и тяговым усилием. Кроме того, все они оснащены погрузочным ковшом. Оборудование оснащено гидравлическими системами. Размер и вес конструкции практически у всех одинаковые. Только модель МКСМ-800А имеет отличный вес 3,1 тонны, а остальные модификации – 2,8 тонны.
Главный ковш можно заменить другим навесным оборудованием:

  • Карьерный ковш
  • Поворотный вал бульдозера
  • Ковш и траншейный экскаватор
  • Погрузочная и прижимная вилы
  • Буровая насадка
  • Устройство для очистки
  • Бетономешалка
  • воздуходувка
  • Рыхлитель

Навесное оборудование очень быстро подключается к гидравлической системе погрузчика и не требует сложного обращения.

К общим положительным моментам работы можно отнести:

  • Простота маневрирования в ограниченной плоскости
  • Возможность плавно и быстро выполнять разнообразные манипуляции
  • Стекло в кабине выполнено из безопасного материала
  • Комфортность и легкость использования
  • Возможность эксплуатации в любое время года

Общие недостатки этого загрузчика не отмечены. При эксплуатации той или иной модели могут быть некоторые недостатки, но их нельзя сравнивать с очевидными положительными качествами.

Погрузчик МКСМ-800 завоевал популярность в России, так как известен способностью выполнять различные задачи, небольшими размерами, простотой эксплуатации и обслуживания, а также доступной ценой и экономичностью в рабочем процессе. Эта машина, наряду с другой гражданской и военной техникой, производится одним из крупнейших российских производителей – Курганским машиностроительным заводом.

Мини-погрузчик

МСКМ-800 применяется во всех случаях, когда прочность и маневренность необходимы одновременно: в производственных процессах и при строительных работах, при погрузке и разгрузке, применяется в коммунальных и различных хозяйствах, вплоть до закрытых небольших пространств. .

Навигация

Отдельно стоит сказать о небольших размерах и маневренности погрузчика МСКМ-800, так как именно эти качества особенно привлекательны при необходимости проведения работ в небольших или закрытых помещениях, где использование крупногабаритной техники невозможно или невозможно. считается иррациональным.

Особенности

Как расшифровывается аббревиатура МКСМ? Расшифровывается как «Универсальная коммунальная строительная машина».Цифра 800 в названии модели указывает на грузоподъемность, ограничивающие возможности данной техники.

Помимо ковша, на мини-погрузчик МКСМ можно установить базовую загрузочную конфигурацию, около двадцати других устройств и вспомогательных частей. Эта трансформация проводится довольно быстро, новое оборудование подключается к гидравлической системе машины и сразу готово к работе. Благодаря такой комплектации навесного оборудования этот погрузчик с бортовым поворотом заслужил репутацию многофункциональной машины.

Техника проста в маневрировании и удобна в эксплуатации, плавный ход, а также практически полный разворот вокруг своей оси, машина имеет объемный гидравлический привод и две конечные бесступенчатые коробки передач.

Сама машина, как и навесное погрузочное оборудование, управляется водителем-оператором из кабины. В нем для управления находится пара рычагов джойстика, оснащенных механическим и электрическим приводом.

Кабина оператора рассчитана на комфортную работу в разное время года и в разных условиях: практически круговой обзор позволяет оператору контролировать обстановку в процессе работы, а также обогрев кабины и систему кондиционирования. в нем делают машину пригодной для круглогодичного использования.

В плохих дорожных условиях (бездорожье, вязкая глубокая грязь и т. Д.) Предусмотренные конструкцией резинометаллические гусеницы могут устанавливаться на колеса машины непосредственно сверху. Таким образом, машина равномерно распределяет нагрузку на почву и увеличивает ее тяговые и тяговые возможности.

Небольшие габариты и вес данной модели погрузчика позволяют при необходимости доставить его к месту предстоящих работ другой крупногабаритной грузовой техникой.

Технические характеристики

Характеристики двигателя

Погрузчики

МКСМ комплектуются различными дизельными двигателями, импортируемыми из США, Японии и Германии. Они различаются по мощности, имеют разную систему охлаждения и разное количество цилиндров. Все эти отличия определяют модификацию погрузчика.

Тактико-технические характеристики

Погрузчики

МКСМ вне зависимости от подвида модели имеют в своем арсенале ковш и имеют одинаковую грузоподъемность, однако способ управления гидросистемой, скорость машины и тяговое усилие погрузчика различаются в зависимости от модификация.

Опции

МКСМ модификации

800 800 тыс. 800H 800A 800A-1
Макс. скорость передвижения, км / ч 10 18 12
Макс. масса поднимаемого груза, т 0,8
Максимальное тяговое усилие, кН 24 21 28 25 27
Вместимость ковша базовая, м 3 0. 46
Ширина ковша базовая, см 173,0
Макс. высота разгрузки ковша, м 2,41
Макс. вылет стрелы, см 64,0
Привод механический электрический механический

Типы насадок

Ковш основной погрузочный, которым оснащены все разновидности погрузчика МКСМ, легко заменяется любым другим навесным оборудованием, которое есть в арсенале данной мини-машины, а именно:

Ковш карьерный … Для работы с нетекучими и крупнозернистыми материалами (щебень, камни, строительный мусор и т. Д.), Имеет объем ковша почти 0,5 кубометра и ширину 173 см. Оборудован специальными зубьями по краю.

Поворотный отвал бульдозера … Применяется для очистки зимних дорог от снега, территорий от мусора, для планировки почвы, засыпки и разравнивания ям. Его ширина 220 см.

Экскаватор ковшовый … Применяется для выемки слоя почвы небольших размеров: траншей, котлованов, котлованов и т. Д.Его объем 0,08 кубометра, он поднимается на высоту 2 метра и углубляется на глубину 2,4 метра.

Траншейный экскаватор … Имеет более узкую специализацию, чем предыдущий, и используется для рытья траншей, необходимых для прокладки кабелей, труб и других узлов связи. Выкапывает траншею максимальной глубиной 1 м, шириной 0,16 м и работает со скоростью 3,8 м / ч.

Вилы грузовые … Используются при хранении любых штабелированных товаров, например, деревянных поддонов со строительными или иными товарами при работе на складе, стройплощадке или в терминалах.Ширина захвата варьируется от 23 см до более чем полутора метров, а высота подъема составляет 3,06 м.

Напорные вилы … Они используются для сбора, погрузки и локального перемещения крупногабаритных и длинномерных отходов, например, строительного мусора (доски, балки и т. Д.), Веток деревьев, тюков или штабелей сена и соломы и т. Д. Они захватывают 162 см и поднимают на высоту 3,01 м.

Грузовой штифт … Используется для перемещения или загрузки рулонных материалов: бумаги, проволоки, тканей и т. Д.Штифт имеет длину 98 см и поднимается на 3 м в высоту.

Грузовая стрела … Имея те же технические характеристики, что и палец, она используется для погрузки и разгрузки, подъема или транспортировки особо тяжелых грузов (до 800 кг), подъемный крюк используется для выполнения этой задачи.

Буровое оборудование … Применяется для бурения скважин в земле, различного диаметра и глубины (диаметром 20-40 см и глубиной до 2 м), которые могут быть использованы для всех видов работ: от ландшафтного дизайна. площадки для установки фундаментов и опор.

Гидромолот … Применяются для дробления. Имея силу удара 480 Дж, он разрушает скалы и камни, бетонные плиты, старый асфальт и т. Д.

Дорожная щетка . .. Уборка улиц. Бак вмещает 200 литров воды, а щетка покрывает 155 см поверхности.

Подметально-уборочная машина … Выполняет те же функции, что и щетка, но без использования воды и с возможностью достигать труднодоступных мест, например, линии у бордюров, заборов и т. Д.Захват участка при уборке урожая – 2 м.

Разбрасыватель с бункером … Применяется для орошения скользких дорог. Объем бункера 0,4 кубометра, он разбросан на расстояние 3-16 м.

Роторная снегоуборочная машина … Очищает и удаляет снег с обработанной поверхности. Захватывает 172 см и бросает на расстояние 5 м.

Бетономешалка … Применяется для смешивания бетонных смесей прямо на стройплощадке.Объем – 250 литров.

Рыхлитель. Применяется при посеве, при озеленении газонов, при планировке уплотненного грунта в качестве подготовки и т. Д.

Скорость развития машиностроения просто поражает. Теперь любой желающий может приобрести для себя максимально удобное оборудование, не тратя на это много денег. Особой популярностью пользуются мини-погрузчики типа МКСМ-800, технические характеристики которых могут удовлетворить любую дорожную компанию.

Производство

Курганский машиностроительный завод разработал и произвел совершенно новую машину, которая произвела революцию в представлении о строительной технике.Это предприятие является одним из крупнейших современных производителей в России. Они производят как гражданское оборудование, так и работают над созданием некоторых систем защиты.

Мини-погрузчик МКСМ-800 пользуется популярностью как у отечественного, так и у зарубежного потребителя благодаря своей компактности, высокому КПД и универсальности. Следует отметить, что эта спецтехника очень проста в эксплуатации и обслуживании.

Область применения

МКСМ-800, технические характеристики которого подходят для выполнения практически любых задач, используется в самых разных отраслях современной промышленности, в строительстве, ЖКХ и сельском хозяйстве. Использование такого транспортного средства позволяет выполнять достаточно обширный комплекс услуг, связанных с землеустройством, погрузочно-разгрузочными работами. Если есть необходимость работать в достаточно ограниченном пространстве, то выбор однозначно стоит в пользу МКСМ-800. Погрузчики позволяют без лишних проблем выполнять поставленную задачу даже в закрытых помещениях.

Control

Для управления гидравлическим оборудованием машины используются специальные джойстики, установленные внутри кабины.Управление может быть передано с помощью электронного контроллера или тросового привода. Этот параметр зависит от модификации модели и предпочтений покупателя.

В системе есть общий блок – контроллер. Благодаря этому погрузчик обладает максимальной маневренностью, при этом водителю не нужно прикладывать много усилий при работе с джойстиком. В регламенте, который прилагается к МКСМ-800, в технических характеристиках указывается тип управления автомобилем.

Кабина

МКСМ-800 имеет кабину из цельнометаллического профиля с дополнительно вклеенными стеклами, а также отдельные форточки. Этот вид конструкции отвечает всем современным требованиям безопасности.

Если рассматривать кабину отдельно, то это уже предварительно собранный агрегат, в котором установлены все необходимые органы управления, а также система климат-контроля и элементы индикации.

Рама способна защитить рабочего от падающих материалов, а также спасти его жизнь в случае опрокидывания.На МКСМ-800 детали кабины пользуются отдельным спросом, так как она подвержена разного рода нагрузкам и порой не выдерживает очередного удара.

В интерьере использованы современные материалы, защищающие от шума и пыли. Внутри использованы формованные пластиковые панели, созданные по дизайну, которые также соответствуют параметрам жизнеобеспечения человека, работающего по такой технике.

Техническое обслуживание

Благодаря простоте открывания капота, а также подъема кабины мастера имеют отличный доступ практически ко всем необходимым узлам и узлам.Это позволяет достаточно быстро произвести замену вышедшего из строя элемента и провести работы, связанные с обслуживанием МКСМ-800. Запчасти устанавливаются так же легко, как и демонтируются. Благодаря этой возможности погрузчик завоевал почет и уважение среди дорожных и строительных компаний.

Двигатель

На погрузчик МКСМ-800 в зависимости от модели и модификации может быть установлен дизельный силовой агрегат американского производства марки Cummins, либо немецкого Hatz.Они различаются по мощности, а также по способу охлаждения. У американца 51 лошадиная сила, у немца – 52,9. Стоит отметить, что первый охлаждается благодаря использованию жидкостной системы, а второй – воздушной.

Размеры (редактировать)

Все основные размеры и масса большинства модификаций МКСМ-800 не отличаются друг от друга. Единственное исключение – модель с индексом «А». У последней машины ширина колеи увеличена (равна 145 см), у остальных – колея 141 см.Остальные габариты тоже разные. Длина МКСМ-800 А – 264,5 см, вместо 248,0, как у других, ширина 172 см против 168 см. Высота немного отличается, версия «А» на сантиметр ниже – 205,5 см. Против 206,5 см. В результате увеличения габаритов увеличился и вес машины. Комплектация «А» имеет массу 3,1 тонны, стандартная – 2,8 тонны. Для версии погрузчика МКСМ-800 «А» ремонт может отличаться, так как другие размеры предусматривают несколько иное размещение жизненно важных органов машины.

Оборудование

В зависимости от области применения машины на МКСМ-800 может быть установлено большое количество разнообразного навесного оборудования. Все дополнительные корпуса создаются двух типов: быстрозажимная стрела, работающая в паре с серийно выпускаемыми модулями, а также отдельное устройство для установки дополнительных устройств, позволяющее работать с навесным оборудованием от импортных машин. Эта возможность делает MKSM-800 более универсальным. Нет необходимости покупать дорогое импортное оборудование для отдельного рабочего устройства.

Следует обратить внимание на дополнительный комплект гусениц, входящий в комплект поставки МКСМ-800. Их устанавливают для того, чтобы значительно повысить тягово-сцепные параметры при движении по грунту с очень слабой несущей способностью. Гусеницы значительно повышают проходимость машины за счет снижения удельного давления на почву, а наличие специальных проушин улучшает характеристики сцепления.

Установка осуществляется непосредственно на шины.Чтобы избежать касания гусениц и боковой поверхности погрузчика, ширина гусеницы увеличена. Это возможно за счет установки дополнительных насадок на ступицы.

Ширина колеи не более 340 мм, а удельное давление на почву всего 0,5 кг на квадратный сантиметр. Вес дополнительного модуля может быть разным, но не более 117 кг.

Цена

Несмотря на популярность МКСМ-800, его цена не столь демократична и может варьироваться в зависимости от типа блока питания.Версия с будет стоить около 1 419 000 рублей, а версия с силовой установкой Hatz чуть дороже 1 597 000 рублей. Но полтора миллиона за МКСМ-800 – это еще не окончательная цена. В зависимости от вида и вида работ подбирается и соответствующее рабочее оборудование, за которое также нужно платить отдельно. Например, обычный ковш объемом 0,46 куб. будет стоить 25 тысяч. Столько же стоят более сложные модули: 360 тысяч за гидромолот и 230 тысяч за гидромолот.

Технические характеристики

ICM 800 H. Технические характеристики ИСММ

Крупногабаритные и средние погрузчики используются при соблюдении определенных условий. Если рабочая зона ограничена, вам следует приобрести небольшой погрузчик IMM-800 . Выбирая именно эту технику, вы не прогадаете ни в одном ее аспекте. Он уделяет должное внимание радиусу вращения, непроходимости, скорости, устойчивости и многому другому. Учитываются эксплуатационные возможности – оптимальная высота, большой преодолеваемый подъем.Работа с этой техникой не доставит хлопот оператору или владельцу, то есть она удобна в работе и экономична в эксплуатации.

Если вы ищете недорогой и универсальный погрузчик, то IMM-800 – это то, что вам нужно. Небольшие габариты и широкий набор навесного оборудования – все это позволит выполнять самые разнообразные операции. Уже сейчас большинство предпринимателей предпочли эту технику. Возможности IMM-800 Допускается к работе в ограниченном пространстве без снижения производительности использования, так как имеет нулевой радиус разворота, погрузчик МКСМ-800 раскладывается на месте.За счет экономичности топлива и надежности комплектующих погрузчик ИММ-800 требует минимум эксплуатационных затрат.

Производительность погрузчика IMM-800 Определяется наличием быстросъемных смесей и возможностью агрегатирования с семнадцатью навесным оборудованием различного назначения. Благодаря им он может использоваться в очень широком диапазоне областей, выполняя самые разные функции. Это исключает удобство оборудования, связанного с сезонными работами. Смена рабочих органов производится оператором без слива рабочих жидкостей, наличие фильтров предотвращает загрязнение.

Точность действий IMM-800 Это обусловлено двумя ручками сервоуправления джойстикового типа, расположенными в зоне «легкого доступа», они гарантируют размерность движения, своевременность маневра, достаточную резкость и чувствительность управления. . Плавность изменения направления движения, мягкий разгон, отличная амортизация позволят работать, требуя особой деликатности.

При всех вышеперечисленных плюсах не забываем, что один единственный. IMM-800 Он способен выполнять погрузку и перемещение грунта, сыпучих пород, кусковых материалов.В его возможности входит планировка участков местности, очистка территорий от снега и мусора. Погрузчик ИММ-800 применяется для транспортных и складских работ с торгами, рытьем ям и траншей, бурением скважин, приготовлением мобильных бетонных смесей и других работ, выполняемых с использованием соответствующего сменного навесного оборудования. Благодаря небольшой массе он способен выполнять работы на грунтах с низкой несущей способностью.

Стоит обратить внимание на то, что цена IMM-800 относительно ниже, чем на аналогичную технику зарубежных производителей.Таким образом, для наиболее продуктивного использования складской площади, работы в тесноте и выполнения функций во многих сферах деятельности используйте IMM-800. Возможна его продажа с доставкой в ​​любой регион России. Для того, чтобы купить IMM-800 , обращайтесь в нашу компанию. Наш номер телефона и адрес электронной почты находятся в разделе «Контакты». Позвонив или написав нам, вы сможете задать любые интересующие вас вопросы по комплектации и техническому оснащению, наши менеджеры расскажут о порядке продажи и цене IMM-800.

Погрузчик ИММ-800 – довольно популярная техника на российском рынке. Эта техника активно применяется во всех сферах ЖКХ и производства, в частности, погрузчики используются для разгрузки-погрузки сыпучих материалов, поддонов, отдельных грузов и прочего. По своему назначению IMM-800 – это универсальная машина, функциональность которой зависит от конкретного установленного навесного оборудования. Завод-изготовитель «Курганмашзавод» занимается разработкой и производством подобной техники, в частности существует несколько вариантов этих погрузчиков.

Погрузчик фронтальный МКСМ-800

Современный мини-погрузчик МКСМ-800 за счет небольших габаритных размеров обладает очень хорошей маневренностью, что позволяет работать в гораздо большем темпе, не теряя при этом комфорта. Узкая колея позволяет перемещаться там, где обычная строительная техника не имеет возможности двигаться. Минимальная ширина прохода – 2,1 метра.

В систему трансмиссии встроены специальные редукторы, с помощью которых погрузчик может плавно изменять скорость своего движения, попутно полностью сохраняя устойчивость перевозимого груза.

Характеристики мини-погрузчика

Стоит отметить, что мини-погрузчик IMM-800, благодаря модернизированной системе охлаждения и предварительному прогреву двигателя, может работать в очень широком диапазоне температур. Мотор не боится морозов и сильной жары, при этом расход топлива остается в пределах нормы. Для подъемного механизма используются качественные немецкие гидроцилиндры, с очень большим ресурсом работы при условии, что нагрузки не будут превышать предельно допустимые нормы в паспорте.К основным характеристикам моно можно отнести:

  • малый размер;
  • маневренность;
  • низкий расход топлива;
  • высокий уровень надежности;
  • комфорт;
  • работают в любую погоду.

Характеристики

У погрузчиков IMM-800 технические характеристики довольно разнообразны и могут отличаться в зависимости от конкретного установленного оборудования или двигателя. Производитель предусматривает установку различных типов двигателей, в частности серийно используемых двигателей CUMMINSA2300 Motors, а также HATZ 3M41 от немецкой компании.Соответственно в техпаспорте техник отмечен индексами 800К (с двигателем из США) и 800N (с двигателями из Германии). Техническое описание фронтального погрузчика:

  • Мощность двигателя в модели Cummins A2300 составляет 44 л / с;
  • Тип двигателя – четырехтактный, дизельный с принудительным жидкостным охлаждением;
  • Грузоподъемность – 800 кг;
  • Рекомендуемая скорость – 10 км / ч;
  • Скорость гидравлики – 75 л / мин;
  • Общий вес – 3022 кг;
  • Объем топливного бака 75 литров;
  • Максимальное время работы на одном резервуаре около 8.5 часов;
  • Удельный расход дизельного топлива – около 253 г / час;
  • Объем основного ковша – 0,46 куб. м .;
  • Подъем стрелок радиальный.

На МКДМ имеются крепежные элементы для установки дополнительного технического оборудования, в частности ковша, шахты очистки, траншейного экскаватора, грузовой стрелы и так далее.

Конструктивные нюансы

Рама МКСМ – 800 изготавливается из высоколегированной стали, различной толщины в зависимости от расположения конструктивных элементов.В местах, где сосредоточены наибольшие нагрузки, дополнительно устанавливаются пластины усиления. Короткая колесная база 1410 мм с ведущими мостами способствует повышению уровня устойчивости, а также позволяет без особых трудностей преодолевать небольшие выступы и неровности. Обычный размер загрузчика 2480x1680x2065. Кабина водителя имеет сплошное остекление, которое дополнительно защищено специальной металлической сеткой. Завод-производитель устанавливает защиту от солнца и шумоизоляцию салона.

Покупка и обслуживание спецтехники

У погрузчиков ИММ-800 достаточно низкая цена, по сравнению с зарубежными аналогами ICM явно выигрывает по ценовой политике и качеству. Кроме того, проблем с запчастями удалось избежать, благодаря стабильной работе отечественного завода «Курганмашзавод», есть и сервисные службы. Погрузчики могут быть укомплектованы в зависимости от потребностей покупателя, это могут быть гусеницы, снегоочистители, щетки для очистки дорог, системы бурения скважин и так далее.В общем, приобретать ИММ-800 необходимо каждому производству, желающему своей высокоуровневой работы. Можно выделить основные черты этой техники, а именно неприхотливость, надежность, выносливость, оперативность и удобство в решении различных задач.

Погрузчик IMM-800 – это особая техника, которая используется на складах, в коммунальных службах, на строительных площадках. В зависимости от того, какое навесное оборудование будет использоваться, такой загрузчик будет выполнять задачи.

Устройство

Устройство имеет небольшие габариты, поэтому его легко транспортировать на грузовом автомобиле с одного объекта на другой.Благодаря небольшим размерам маневренный погрузчик Четра может заезжать в помещение через входную дверь высотой 2,1 м и шириной 1,8 м. Hydraite позволяет изменять скорость вращения КПП, что дает возможность развернуть погрузчик на 360º на месте, что необходимо при работе на небольших складах.

Также погрузчик используется для погрузки материалов, планировки приусадебных участков, бурения углублений, создания траншей, уборки снега, перевозки мелких грузов.

Погрузчик ИММ-800 производства Четра. Машина отличается высокой скоростью и отличной производительностью.

Фронтальные цепные погрузчики

имеют следующие преимущества:

  • высокая проходимость;
  • отличная управляемость;
  • высокотехнологичный дизельный двигатель;
  • простота обслуживания и ремонта;
  • верхняя гидравлическая направляющая;
  • модернизированные кнопки управления.


Машины комплектуются гидравлическими системами различных производителей.Устройство универсально, может работать с различными вариантами навесного оборудования, например с отвалом, снегопадом, дорожной щеткой и т. Д. Заменить оборудование можно быстро, нажав на фиксатор. Не нужно использовать инструменты.

Фронтальный погрузчик МКСМ 800 оборудован цельнометаллической кабиной оператора. Кабина закреплена на раме с помощью шарнирных соединений. Это поддержка в диагностике и обслуживании узлов механизма. Дверь находится в передней части салона, на боковых стенках вешалки для одежды.Посередине кабины находится кресло, которое с помощью пружины может двигаться вперед и назад. Все узлы управления, индикаторы и приборы управления расположены в кабине.

Есть контейнерная емкость. Переднее стекло большое, дает хороший обзор. Заднее стекло – аварийный выход, сбоку от окон оборудованы окна. Кабина оборудована теплоизоляцией и системой обогрева, создающей нужную температуру. Безопасность тракториста обеспечивает ремень, дуга, защитные решетки и возможность фиксации двери.Запчасти к агрегату можно купить в магазинах.

См. «Классификация и технические характеристики погрузчиков популярных типов.

Технические условия

»

Погрузчик ИММ-800, технические характеристики которого приведены в инструкции по эксплуатации, оснащен мощным дизельным двигателем с удельным расходом топлива 220 г / кВт.

Параметры погрузчика:

  1. Скорость автомобиля 10 км / ч.
  2. Топливный бак имеет объем 55 литров.
  3. Габаритные размеры устройства 2065х2480х1680 мм.
  4. Дорожный просвет 206 мм.
  5. Масса – 2800 кг.
  6. Грузоподъемность – 800 кг.
  7. Наименьший радиус поворота с ковшом – 2440 мм.
  8. Наибольшая сила тяги 24 кН.

Имеется базовая модель ИММ-800 и несколько модификаций: 800А, 800К, 800Н. Они отличаются мощностью двигателя, конструкцией некоторых узлов и другими показателями. Рабочий цикл загрузочного ковша составляет 12 секунд.


Давление гидросистемы: шасси – 350 МПа, рабочего оборудования – 200 МПа. Производительность гидросистемы: ходовая – 49 л / мин, рабочее оборудование – 70 л / мин, рабочее оборудование с насосом – 110 л / мин. Максимальный уклон при работе с нагрузкой – 12º. Наибольшая опрокидывающая нагрузка – 16000 Н.

Параметры двигателя

Погрузчик МКСМ имеет мощность силового агрегата 48 л.с. На машине установлен дизельный четырехтактный двигатель Cummins A2300.ДВС имеет 4 цилиндра и систему жидкостного охлаждения. Расход топлива 186 г / л. Наибольшая частота вращения коленчатого вала 2800 об / мин. Наименьшая частота вращения коленчатого вала на холостом ходу – 800 об / мин.

Рабочие характеристики

Все модели погрузчиков оснащены стандартным погрузочным ковшом, имеют одинаковую грузоподъемность и отличаются друг от друга тяговым усилием, скоростью движения и способом регулировки гидросистемы. Отличительной особенностью моделей А и А-1 является усиленная рама с бортовыми редукторами на цепной передаче и гидравлической скорости.


Габаритные размеры и масса

Погрузчик мела различных моделей имеет одинаковые габаритные размеры и вес, за исключением ИММ-800А. Если сравнить параметры моделей МКСМ 800, 800К, 800Н, 800А, 800А-1, то ширина колеи составляет:

  • модели 800, 800к и 800н – 141 см;
  • 800а – 145 см;
  • 800А – 1141 см.

См. «Технические характеристики фронтального погрузчика Malokokay Lonking (Lonking)»

Дорожный просвет для всех моделей – 20.6 см.

Длина моделей 800, 800K, 800n составляет 248 см; Модели 800а – 264,5 см; 800А-1 – 248 см. Ширина моделей 800, 800K, 800H – 168 см; 800а – 172 см; 800А – 1168 см. Высота 800, 800K, 800H – 206,5 см; 800а – 205,5 см; 800А-1 – 206,5 см. Полная масса для моделей 800, 800К, 800H – 2,8 тонны. Для 800а – 3,1 тонны. Для 800а-1 – 2,8 тонны.

Съемное рабочее оборудование

Погрузчик МКСМ 1000Н и ИММ 800 может иметь съемное оборудование различных типов.Для погрузчика четра может использоваться: карьерный ковш, объемом 0,46 м³ и шириной 173 см. Ковш оснащен зубьями на режущей кромке. Используется для погрузки грунтовых материалов: щебня, щебня и др.

Отвал имеет ширину 220 см и обеспечивает очистку дорог и участков от снега и мусора. С помощью роторной отвала можно плавать траншеи, планировать территорию.

Вилы грузовые

имеют ширину захвата от 23 до 155 см и высоту выгрузки 3 м.Вилы используются для перемещения контейнеров со строительными материалами и оборудованием на складах и на стройплощадках. Вилы с захватом 162 см и высотой подъема 3 м используются для перемещения веток срубленных деревьев, соломы, строительного мусора. Штифт имеет высоту подъема 3 м и длину 98 см. Предназначен для перемещения рулонных грузов (бумаги, проволоки, троса и т. Д.).

Стрела имеет высоту подъема 3 м, длину 98 см и предназначена для подъема с помощью крюка тяжелых грузов до 800 кг.Буровое оборудование предназначено для бурения в грунт скважин диаметром 20-40 см и глубиной 1,5-2 м.

См. «6 лучших погрузчиков модельного ряда Далянь (Далянь) и их технические характеристики.

Гидравлический молот имеет силу удара 480 Дж и используется для дробления камня, скальных пород, бетона и асфальта. 155 см и бак для воды на 200 л. С помощью такого оборудования можно поливать и подметать улицы, тротуары, площадки и твердые тела с твердым покрытием.

Уборочная машина шириной 2 м подметает дороги и площадки, а также территорию в труднодоступных местах, например, колеи у заборов, бордюров.

РПМ-4 – разбрасыватель с бункером объемом 0,4 м³. Обсыпает покрытые льдом дороги специальными противопожарными материалами. Ширина обрабатываемой поверхности от 3 до 15 м.

Снегоуборщик

на погрузчик Четра имеет ширину захвата 172 см и дальность выброса до 5 м. Используется для очистки от снега дорог, площадей и других территорий.


Бетономешалка объемом 250 литров, готовит бетонную смесь на строительной площадке.

Рыхлитель

с глубиной пикирования 24 см и шириной захвата 90 см крепится на задней подвеске. Применяется для рыхления почвы на полях перед посевом, в парковых зонах.

Компактный и практичный погрузчик МКСМ-800, технические характеристики которого будут рассмотрены дополнительно, представляет собой универсальную машину, предназначенную для использования в коммунальной, строительной и промышленной сферах. Подходит для уборки мусора, снега, погрузки и разгрузки сыпучих материалов, клепки траншей, работы с куском застоя.

Характеристики

Курган Машада выпустила совершенно новую технику под маркой МКСМ-800, технические характеристики которой перевернули представление о возможностях малогабаритного погрузчика. Официальный разработчик автомобиля – компания «Четра». Рассматриваемая модель выполняет солидные объемы работ на узких и компактных строительных площадках.

Трактор проезжает через проемы шириной не менее 1,8 метра, высотой более 2,1 метра. Агрегат отличается высокой производительностью, быстродействием и универсальностью. С его помощью можно оборудовать пейзажи, пешеходные дорожки, тротуары, дороги.

Погрузчик

востребован на внутреннем и внешнем рынке благодаря своей производительности, экономичности и компактности. К тому же техника отличается простотой в обслуживании и ремонте.

Погрузчик МКСМ-800: Технические характеристики

Ниже приведены параметры рассматриваемой машины:

  • Масса эксплуатационная – 3 шт. 24 тонны.
  • Максимальное давление в работающей и работающей системе – 350/200 Паскалей.
  • Ограничение скорости от 18 до 20 километров в час.
  • Статическая нагрузка при опрокидывании максимальная – шестнадцать тысяч ньютонов.
  • Трансмиссия цепная.
  • Есть клапаны для выравнивания, скорости переключения и опции High-Flow.
  • Стеклоочиститель с мотор-редуктором и шайбой – две штуки.
  • Счетчик рабочего времени.
  • Индикаторы давления масла и уровня топлива.
  • Датчики загрязнения масляного фильтра и уровня жидкости в гидросистеме.
  • Бортовые коробки передач – 2 * 9.
  • Световые элементы – 02 / 1244.000 LH / AH.
  • Фонарь – «Агент-12У».

Возможность подъема кабины и открывание капота обеспечивают доступ ко всем необходимым деталям и узлам. Разборка и установка запчастей отличаются максимальной простотой.

IMM-800: Технические характеристики (Двигатель)

На погрузчик в зависимости от модификации может быть установлена ​​американская дизельная силовая установка Cummins или немецкий двигатель Hatz. Между собой они отличаются системой охлаждения и мощностью.

Ниже приведены параметры двигателя Kummins для минитрактора МКСМ-800, технические характеристики которого более привлекательны:

    марка
  • – А-2300;
  • тип
  • – мотор четырехтактный с четырьмя цилиндрами и жидкостным охлаждением;
  • номинальная мощность – пятьдесят одна лошадиная сила;
  • средний расход топлива 253 г / кВт;
  • максимальная частота оборотов коленвала 2800 оборотов.

Кабина

Продолжим Обзор ICM-800, технические характеристики которого соответствуют всем отечественным стандартам, место работы водителя. Кабина погрузчика выполнена из цельнометаллического профиля, оборудована закладными стеклами и распашными окнами. Это единый узел, оснащенный всеми необходимыми элементами управления, отвечающий всем стандартам безопасности и комфорта. В салоне есть настройка климата и детали индикации.

Рама сделана с таким расчетом для защиты оператора от падающего груза или при опрокидывании. Особенно востребованы оригинальные запчасти для кабины, так как она рассчитана на различные механические воздействия и удары. Шумоизоляция и пылезащита обеспечивается за счет установки современных отделочных материалов. Внутри салон оборудован практичными пластиковыми панелями, гармонично вписанными в общий интерьер.

габариты

Мини-погрузчик ИММ-800, технические характеристики которого незначительно отличаются в зависимости от модификации, имеет следующие габариты:

  • ширина колеи от стандартной модели и образца с индексом «А» – 1.41 / 1,45 метра;
  • длина / ширина / высота – 2,64 / 1,72 / 2,05 м;
  • Масса
  • – от 2,8 до 3,1 тонны.

Версия «А» в ремонте и обслуживании также отличается. Это связано с другой схемой размещения важных деталей в основных системах станка.

Навесное оборудование

Трактор МКСМ-800, технические характеристики которого рассмотрены выше, предназначен для использования различного навесного оборудования. Среди них можно отметить следующее оборудование:

  1. Ковш основной погрузочный.Предусмотрен на всех типах погрузчиков, легко заменяется на аналогичный карьерный вариант или бульдозерный отвал.
  2. Ковшово-траншейный экскаватор предназначен для снятия слоя грунта при рытье небольших траншей и ям, а также позволяет подготовить место для прокладки кабеля, труб и других элементов связи.
  3. Вилы грузовые и зажимные. Эти насадки подойдут для штабелирования грузов на терминалах или стройплощадках. Кроме того, это устройство предназначено для вывоза и перемещения досок, веток, сена, соломы.Ширина захвата регулируется от двухсот тридцати до полутора тысяч миллиметров с возможностью подъема на три метра.
  4. Штифт и стрела предназначены для погрузки или транспортировки рулонных материалов, а также особо тяжелых грузов.
  5. Бур используется для подготовки колодцев глубиной два метра и диаметром 20-45 сантиметров.
  6. Чистящая машина и щетка. Эти элементы используются при уборке улиц с использованием воды или без воды.

Дополнительно погрузчик может быть укомплектован бункерным разбрасывателем, бетономешалкой, рыхлителем и другим навесным оборудованием.

Control

Регулировка гидрооборудования осуществляется с помощью специальных контроллеров джойстиков. Они агрегатируются с тросовым приводом и гидравликой с помощью электронного регулятора.

Общий блок управления – это главный контроллер, который отвечает за маневренность погрузчика, подъем и опускание груза.Благодаря такой конструкции оператору потребуется приложить минимум усилий для работы с транспортом.

Преимущества

К плюсам рассматриваемой техники можно отнести такие аспекты: погрузчик

  • легко маневрирует и управляется в ограниченном пространстве;
  • агрегат имеет плавный ход и может выполнять различные манипуляции;
  • отличные технические характеристики в ИММ-800;
  • стекло в кабине выполнено из безопасного материала, не оставляющего острых краев при разбивании;
  • место оператора максимально комфортное, приспособленное для удобного управления.

Также стоит отметить продуманную систему кондиционирования и отопления, позволяющую эксплуатировать машину в любое время года.

Во многих отраслях промышленности и в сельском хозяйстве требуется техника, которая имеет небольшие размеры и позволяет работать в ограниченном помещении. В этом случае использование такого оборудования должно быть оправдано набором множества функций. Одним из представителей популярных машин, используемых для решения многих задач, известен погрузчик IMM 800.Технические характеристики ИММ-800 позволяют применять данную модель при выполнении различных погрузочно-разгрузочных работ, хозяйственно-бытовых задач и других видов работ в городских условиях. Благодаря компактным размерам и многофункциональности эта машина станет незаменимым помощником на небольшом пространстве.
Погрузчик предназначен для перемещения самосвальных материалов, перевозки на короткие расстояния, бурения скважин, рытья траншей, уборки заснеженного пространства, уборки мусора, при работе склада. Размеры ICM 800 способствуют быстрому выполнению задач, в которых использование обычной техники будет нецелесообразно. Модель отличается высокой скоростью и хорошими характеристиками. Широко применяется при уходе за пешеходными дорожками, при уходе за дорогами, при ландшафтных работах.

Изготовлен погрузчик российской компании Chetra. ICM расшифровывается как многофункциональная строительная машина. Число 800 указывает на грузоподъемность техники.Погрузчик может быть оснащен различными двигателями, отсюда существует 2 типа погрузчика: IMM 800N и IMM 800K. Буква K означает наличие двигателя американского производства Cummins (Джон Дир), а буква H говорит о комплектации немецкого мотора Hatz. Оба типа имеют объем ковша 0,46 м3. Погрузчик
имеет сменного оборудования , которое устанавливается очень быстро и легко.

Минипогрузчики мкм 800

Основные характеристики:

  • Рабочая скорость – 10 км / ч
  • Объем топливного бака – 55 л
  • Габаритные размеры – 2. 06×2,48×1,68 м
  • Дорожный просвет – 20,6 см
  • Наименьший радиус поворота с ковшом – 2,44 м
  • Наибольшее тяговое усилие – 24 кН
  • Уровень полости ковша – 3,06 м
  • Формованный подъем – 13 градусов
  • Наибольший наклон при подъеме груза (не более 750 кг) – не менее 10 градусов
  • Наибольший наклон при подъеме груза (более 750 кг) – не менее 5 градусов
  • Условия окружающей среды при работе – -40 – + 45 ° С

Техника прекрасно выполняет маневрирование благодаря плавности действий.
В условиях бездорожья или вязкого грунта колеса оснащены рипберометаллическими гусеницами. Для этого на конструкции специально разработаны соответствующие элементы. В результате установки гусениц увеличивается тяга и сцепление с дорогой.

Характеристики двигателя

Мини-погрузчик МКСМ 800 может комплектоваться моторами различных марок. Выше уже упоминалось два типа погрузчиков с разными двигателями. Еще возможна установка японских и немецких моторов. В зависимости от типа модификации мотора машина имеет разную мощность, систему охлаждения и количество цилиндров. Двигатель всех моделей работает на дизельном топливе. Количество цилиндров может быть три или четыре. Модель МКСМ-800К имеет четыре рабочих цилиндра жидкостного охлаждения. Разновидность ICM 800N имеет трехцилиндровый двигатель с воздушной системой охлаждения. Мощность различных моделей погрузчиков колеблется от 32 кВт до 38 кВт.
Что касается типа мотора, то модели с агрегатом Cummins в настоящее время изготавливаются в основном под заказ, чаще встречаются модификации с мотором HATZ.Благодаря ряду положительных качеств эти погрузчики ценятся в различных сферах применения. К таким преимуществам можно отнести:

  • Engine Resource – 18000 Motocks
  • Отсутствие радиаторов и охлаждающих жидкостей, так как воздушный способ обеспечивается охлаждением
  • Большой промежуток между техобслуживанием
  • Наличие автоматического отключения при понижении давления или ременной передачи
  • Мощность 50 лс



Кабина погрузчика

Координация движений машины осуществляется из кабины. Внутри расположены рычаги-джойстики с механическим и электрическим приводом. Лицевая сторона кабины – дверь. В салоне есть крючки для одежды. А так же презентовать ящик для хранения необходимых запчастей. Переднее стекло довольно широкое, что обеспечивает хороший обзор. С помощью дворника его можно очистить при плохой видимости. Боковые стекла оснащены окошками. А заднее стекло служит аварийным. В зимнее время в салоне остается тепло за счет инновационной изоляции и качественной печки.Наличие вентилятора позволяет снизить количество пыли в кабине.
Погрузчик легко превращается в облегченную модель, если поменять окна на решетке. В этом случае предусмотренный ремень и дуга безопасности гарантируют безопасность водителя во время работы. Для ремонта модулей загрузчика следует протечь обратно и закрепить соответствующими приспособлениями.

Расход топлива

Мини-погрузчик МКСМ-800 ценится небольшими эксплуатационными затратами. Базовая модель имеет низкий удельный расход топлива, который составляет 220 г / кВт * ч.

Устройство

МКСМ-800 Модельный ряд Откровенные представлены аналогичными модификациями, которые отличаются только грузоподъемностью и силой тяги. При этом все они оснащены погрузочным ковшом. Техника оснащена гидравлическими системами. По размерам и весу конструкция практически не отличается. Только модель МКСМ-800А имеет отличный вес 3,1 тонны, а остальные модификации – 2,8 тонны.
Главный ковш может быть заменен на другие устройства:

  • Карьерный ковш
  • Бульдозерный поворотный ствол
  • Ковш и траншейный экскаватор
  • Грузовой и зажимной
  • Буровая установка
  • Очистительное устройство
  • Бетономешалка
  • Удаление снега Потрошитель

Навесные компоненты очень быстро подключаются к системе гидравлического погрузчика и не требуют сложных манипуляций.

Общие положительные моменты включают:

  • Легкое маневрирование в ограниченной плоскости
  • Способность плавно и быстро выполнять различные манипуляции.
  • Стекло в кабине из безопасного материала
  • Комфорт и удобство управления
  • Возможность работы в любое время года

Общие недочеты у этого загрузчика не освещены. При эксплуатации той или иной модели могут возникнуть какие-то минусы, но они не будут сравниваться с очевидными положительными качествами.

Мксм 800 технические характеристики заправочные цистерны хатц. Технические характеристики мкксм

Настоящее руководство по обслуживанию и ремонту предназначено для универсального мини-погрузчика МКСМ 800. Оно разработано в соответствии с инструкциями по обслуживанию и уходу за отдельными узлами погрузчика МКСМ 800, техническими условиями, а также правилами техники безопасности. .

Инструкция содержит технические данные погрузчика МКСМ, описание его конструкции, инструкции по обслуживанию и уходу за машиной, а также смазку, правила безопасности при работе с погрузчиком и его транспортировке.При правильном соблюдении инструкций, приведенных в данном руководстве, можно избежать неисправностей и травм, поэтому необходимо, чтобы персонал, работающий с мини-погрузчиком MKSM 800, перед началом любых работ в достаточной степени ознакомился с содержанием данного руководства. .

В связи с постоянным совершенствованием продукции и ее параметров производитель оставляет за собой право вносить соответствующие изменения в конструкцию мини-погрузчика МКСМ 800.

Универсальный мини-погрузчик МКСМ предназначен для погрузки, разравнивания и перемещения парод 1-4 классов с использованием основного ковша, рытья узких траншей, бурения ям в горных породах 1-2 классов с использованием соответствующего сменного рабочего оборудования.

Технические характеристики мини-погрузчика МКСМ 800

Дизельный двигатель Зетор 5201.22
Посмотреть Четырехтактный
Диаметр цилиндра 102 мм.
Ход поршня 110 мм.
Степень сжатия 17
Количество цилиндров 3
Рабочий объем цилиндров 2696 см3
DIN мощность 31. 1 кВт
СтрАУ мощность 34,4 кВт
Средний расход топлива 6 л / час
Обороты холостого хода 600 + 50 об. / Мин.
Порядок цилиндров 1 – 3 – 2
Главная передача шестерни механические, цилиндрические
Кол-во редукторов 1 + 1
Масса одной коробки передач 169 кг.
Привод насоса механическое, отключаемое при помощи сцепления
Гидравлические ходовые насосы НПА 33
Гидравлические ходовые двигатели МПа 33
Шины 10,0 / 75 – 15,3
Диски 9 х 15,3
Давление в шинах 0,392 МПа
Рулевое управление Механический
Гидравлический насос агрегата U32l
Рабочее давление 16 МПа
Гидравлический распределитель RSK 16 T3
Фильтр гидравлический H 22
Постоянная скорость движения вперед 12 км / ч
Максимальное тяговое усилие 24 кН
Минимальный радиус поворота с ковшом 2440 мм.
Работа на склоне 10 градусов
Стояночный тормоз тормоза на склоне 13 градусов
Преодолеть подъем по тропе 13 градусов
Стреловой подъемник 5 сек.
Опускание стрелы 3 сек.
Разгрузка ковша при макс. высота подъема 1,9 сек.
Теоретический рабочий цикл 12 сек.
Номинальная грузоподъемность 800 кг.
Эксплуатационная масса с ковшом 2851 кг.
Транспортная масса основного ковша 2711 кг.
Полноприводной погрузчик МКСМ 800 3700 кг.
Напряжение электрооборудования 12 в
Аккумуляторная батарея 2 х 12 В
Емкость аккумулятора 90 ампер
Генератор, напряжение и ток 14 В x 55 ампер.
Стартер 2,9 кВт x 12 В
Ширина погрузчика МКСМ 800 1680 мм.
Длина погрузчика МКСМ 800 3270 мм.
Погрузчик Dina МКСМ 800 без ковша 2480 мм.
Высота погрузчика МКСМ 800 2005 мм.
Ширина колеи 1419 мм.
Максимальный вылет 1370 мм.
Ширина основного ковша 1730 мм.
Максимальная высота погрузчика с ковшом 3700 мм.
Дорожный просвет 206 мм.

Заправочные объемы мини-погрузчика МКСМ 800

Техническое описание агрегатов

Ходовой привод мини-погрузчика МКСМ 800 обеспечивается трансмиссией с дизельным двигателем Zetor 5201, жестко соединенным с приводом насоса и с насосами перемещения NPA 33 и насосом рабочего оборудования U32l. мини-погрузчик на передние и задние колеса с постоянным приводом. Масляный радиатор гидравлической системы и радиатор системы охлаждения погрузчика с бортовым поворотом расположены перед двигателем. Топливный бак расположен с правой стороны, гидробак – с левой стороны во внутренней раме. Распределитель РСК16Т3 расположен перед регулируемыми насосами НПА 33 под гидрофильтром рабочей жидкости. Для удобства доступа к отдельным узлам погрузчика МКСМ 800 кабина безопасного типа откидывается после предварительного отсоединения петель в кабине погрузчика.В кабине находятся все органы управления, приборы и сиденье оператора. Все это вместе составляет единую сборочную единицу. Колеса погрузчика прикреплены к бортовым редукторам, которые крепятся с обеих сторон рамы погрузчика. Подогрев расположен в левой части кабины изнутри. Батареи расположены на правом и левом крыле. Доступ к ним возможен после подъема крышек, которые оснащены мотоциклетным замком.


Мини-погрузчик МКСМ 800 комплектуется дизельным двигателем Zetor 5201, который упруго установлен. Доступ к двигателю осуществляется сзади после подъема заднего кожуха радиатора и сверху после опрокидывания капота и кабины. Это четырехтактный трехцилиндровый дизельный двигатель с водяным охлаждением и непосредственным впрыском топлива. Коленчатый вал Картера отлит из серого чугуна, неразъемный, с фланцем для крепления привода насоса. Головка блока цилиндров независима для каждого цилиндра, гильзы цилиндров сменные.

Система охлаждения двигателя – жидкостная с принудительной циркуляцией и с термостатом.Циркуляционная система смазки с мокрой ванной, погрузчик МКСМ комплектуется двухступенчатым или сменным масляным фильтром. Система подачи топлива состоит из топливного насоса, механического универсального регулятора и топливоподкачивающего насоса. Двигатель Zetor 5201 охлаждается жидкостью с принудительной циркуляцией, обеспечиваемой центробежным насосом, установленным в передней части картера и приводимым в действие водяным насосом через клиноременную передачу. В систему охлаждения входит небольшой контур с термостатом, который быстро нагревает мотор до рабочей температуры до 80 градусов. Пробка заливной горловины находится на верхней части радиатора, кран слива охлаждающей жидкости расположен в нижней левой части радиатора. Система питания погрузчика МКСМ состоит из топливного бака, систем подачи топлива на двигатель и топливопроводов. Топливный бак расположен сзади с правой стороны с заливной горловиной за кабиной. Топливный бак имеет емкость 55 литров. Топливо всасывается топливоподкачивающим насосом снизу бака через топливопровод. В нижней части топливоподкачивающего насоса установлен фильтр грубой очистки топлива.Из топливоподкачивающего насоса дизельное топливо перекачивается в топливный насос Motorpal через одноступенчатый топливный фильтр. Топливный насос перекачивает топливо по трубкам высокого давления к форсункам. Избыточное топливо из форсунок двигателя возвращается в топливный бак по возвратной магистрали.

Гидравлическая система погрузчика МКСМ 800

Служит для привода рабочего оборудования и ходовой части. Он состоит из двух гидравлических контуров: контура агрегата и контура привода тележки.

МКСМ 800 рабочее оборудование контур

Состоит из насоса У32л, трехсекционного распределителя РСК16Т3, двух гидроцилиндров для подъема и опускания стрелы и двух гидроцилиндров для открытия и закрытия ковша.Этот контур защищен давлением 16 МПа при частоте вращения двигателя 1500 об / мин предохранительным клапаном на распределителе РСК16Т3.

MKSM 800-тактный приводной контур

Состоит из двух гидравлических насосов NPA 33 и двух гидравлических двигателей MPA 33. Этот контур защищен давлением 35 МПа с помощью предохранительных клапанов высокого давления, встроенных в гидравлические двигатели MPA 33. Бак для рабочей жидкости, радиатор и фильтр общие для обоих контуров. Гидравлический бак имеет емкость 55 литров.

Привод насоса МКСМ 800

Служит для передачи крутящего момента от двигателя через муфту к регулируемым насосам НПА 33, обеспечивающим движение погрузчика с помощью гидромоторов МПА 33, а также к шестеренчатому насосу У32Л, питающему гидроцилиндры агрегата. рабочее оборудование.

Привод насоса состоит из коробки отбора мощности и муфты, которые вместе образуют единый блок.

Управление приводом насоса сводится к отключению его от двигателя, особенно для облегчения запуска двигателя при более низких температурах… Эта операция выполняется механически с помощью педали сцепления, расположенной в кабине оператора.

Привод погрузчика МКСМ 800 гидростатический. Силовой агрегат – дизельный двигатель Zetor 5201, мощность которого обеспечивает оптимальные динамические параметры погрузчика при работе. Крутящий момент от двигателя передается через маховик и муфту на привод насоса. Сцепление однодисковое, выключается педалью в кабине оператора. Он служит для отключения привода насоса для облегчения запуска двигателя.


Картер привода насоса снабжен фланцами для крепления двух регулируемых насосов НПА 33, приводящих в движение шасси, и одного шестеренчатого насоса У 32л, заполняющего гидросистему рабочего оборудования. От гидравлических насосов с регулируемой передачей крутящий момент передается гидростатически на гидравлические двигатели MPA 33 с помощью шлангов высокого давления. От гидравлического двигателя крутящий момент передается на бортовые передачи с помощью шестерен, которые расположены между гидравлическими двигателями и бортовыми передачами.Конструкция зубчатой ​​передачи позволяет затормаживать погрузчик силой пружин Бельвиля. Погрузчик тормозится с помощью предохранительного рычага, который механически связан с стояночным тормозом с байпасным клапаном при откидывании предохранительной рампы. Перепускной клапан переходит в гидравлическую систему сливного патрубка под давлением масла (которое освобождает погрузчик), вызывая торможение погрузчика. Поднятый предохранительный рычаг защищает от самопроизвольного или неконтролируемого движения погрузчика MKSM 800.

Управление погрузчиком МКСМ 800

Управление погрузчика МКСМ 800 конструктивно отличается от погрузчиков, выпускаемых в настоящее время. Управление движением одной рукой – левой рукой управление рабочим оборудованием, в том числе ковшом, осуществляется правой рукой.

Внимание ! При обучении работе с погрузчиком МКСМ 800 необходимо осторожно перемещать рычаги и рукоятки. Сцепление разрешается использовать только при запуске двигателя в холодную погоду, при этом сцепление можно выжимать максимум на 1 минуту. Никогда не используйте сцепление при работающем двигателе. В этом случае это грозит разрушением сцепления с подшипником.

Запуск двигателя при низких температурах.

При эксплуатации погрузчика МКСМ 800 в зимних условиях очень важную роль играет замена масла и масляного фильтра в рекомендованные производителем интервалы, так как может случиться так, что вязкость масла в процессе эксплуатации возрастет. Таким образом, загустевшее масло обтекает масляный фильтр двигателя при запуске двигателя, что в конечном итоге означает, что масло поступает в двигатель без фильтрации. В результате износ двигателя увеличивается в несколько раз.

Обязательным условием для запуска двигателя при температуре ниже -5 является замена масла на 10W30, в системе охлаждения должна присутствовать жидкость с температурой замерзания -25 градусов. Гидравлическая система должна быть заполнена маслом ВМГЗ.

В моторный блок рекомендуется встраивать электрический подогреватель антифриза от внешнего источника 220В, который подогревает охлаждающую жидкость до температуры, соответствующей летним условиям эксплуатации погрузчика МКСМ. Перед запуском рекомендуется ненадолго включить ближний свет.В обязательном порядке выжмите муфты, чтобы отключить гидравлические насосы и привести насосы в действие.

По вопросам приобретения полной версии руководства по эксплуатации погрузчика МКСМ 800, запасных частей к МКСМ 800, ремонта МКСМ 800 обращайтесь в нашу компанию.

Вилочные погрузчики большого и среднего размера используются при определенных условиях. Если рабочая зона ограничена, стоит обзавестись небольшим погрузчиком. МКСМ-800 … Выбирая именно эту технику, вы не ошибетесь ни в одном из ее аспектов.Он уделяет должное внимание радиусу поворота, вылету, скорости, устойчивости и многому, многому другому. С учетом эксплуатационных возможностей – оптимальная высота, отличный набор высоты. Работа с этой техникой не доставит хлопот ни оператору, ни владельцу, то есть удобна в работе и экономична в эксплуатации.

Если вы ищете недорогой и универсальный погрузчик, то МКСМ-800 – это то, что вам нужно. Небольшие габариты и широкий набор навесного оборудования – все это позволит выполнять самые разнообразные операции.Уже сейчас большинство предпринимателей предпочли именно эту технику. Возможности МКСМ-800 позволяют работать в ограниченном пространстве, не снижая продуктивности использования, так как у него нулевой радиус поворота, погрузчик МКСМ-800 разворачивается на месте. За счет экономии расхода топлива и надежности комплектующих погрузчик МКСМ-800 требует минимум эксплуатационных затрат.

Погрузчик

Производительность МКСМ-800 за счет наличия быстросъемных соединений и возможности агрегатирования с семнадцатью навесными приспособлениями различного назначения.Благодаря им он может использоваться в очень широком диапазоне областей, выполняя самые разные функции. Это исключает простои оборудования, связанные с сезонными работами. Смена рабочих органов осуществляется оператором без слива рабочих жидкостей, наличие фильтров предотвращает загрязнение.

Точность действий на МКСМ-800 Обусловлена ​​двумя рычагами сервоуправления джойстикового типа, расположенными в зоне «легкого доступа», гарантируют регулярность движения, своевременность маневра, достаточную резкость и чувствительность управления.Плавная смена направления движения, мягкий разгон, отличная амортизация позволят выполнять работу, требующую особой деликатности.

При всех вышеперечисленных преимуществах не стоит забывать, что единственный МКСМ-800 способен загружать и перемещать грунт, рыхлые породы, кусковые материалы. В его возможности входит планировка территорий местности, очистка территорий от снега и мусора. Погрузчик МКСМ-800 предназначен для транспортировки и складирования штучных грузов, рытья ям и траншей, бурения скважин, приготовления мобильных бетонных смесей и других работ, выполняемых с использованием соответствующего сменного навесного оборудования… Благодаря небольшому весу он может работать на почвах с низкой несущей способностью.

Стоит отметить, что цена на МКСМ-800 сравнительно ниже, чем на аналогичное оборудование зарубежных производителей. Таким образом, для наиболее продуктивного использования складских площадей, работы в ограниченном пространстве и выполнения функций во многих сферах деятельности используйте МКСМ-800. Его продажа может осуществляться с доставкой в ​​любой регион России. По вопросам приобретения МКСМ-800 обращайтесь в нашу компанию. Наш номер телефона и адрес электронной почты находятся в разделе «Контакты».Позвонив или написав нам, вы можете задать любые интересующие вас вопросы по комплектации и техническому оснащению, наши менеджеры расскажут вам о порядке продажи и цене МКСМ-800.

МКСМ 800 – погрузочное устройство от российского завода, широко известного как производитель доступной погрузочной техники. Рассматриваемая модель, несмотря на свои компактные размеры, представляет собой универсальную городскую строительную машину, предназначенную для решения широкого круга задач. Этот агрегат, как и многие другие представители модельного ряда МКСМ, успешно прошел все заводские ресурсные испытания и адаптирован в первую очередь к суровым климатическим условиям – например, для работы в северных регионах России.Также машина подходит для работы в условиях высоких температур. Пользователи высоко оценили преимущества данной модели, представленные в этой статье. Также учитываются основные параметры, особенности эксплуатации и стоимость мини-погрузчика МКСМ 800.

Назначение

МКСМ-800 широко применяется на работах, где необходимо быстро и качественно погрузить и транспортировать грунт и другие сыпучие материалы, а также различные бетонные конструкции. Также машина отлично справляется с бурением скважин, рытьем траншей, а также с уборкой тротуаров, скверов, парковых и промышленных территорий, городских и загородных дорог.Устройство удаляет с поверхности мусор, пыль, свежевыпавшие и утрамбованные сугробы. Благодаря компактным размерам машина востребована как на закрытых складах, так и в труднодоступных условиях – там, где требуется повышенная маневренность. Погрузка и разгрузка, а также транспортировка и уборка – все эти и многие другие задачи можно поручить МКСМ-800, оборудовав его необходимым навесным оборудованием.

Видео

Вложения

  • Гусеницы скольжения – данное устройство хорошо помогает в ситуациях, когда необходимо проехать через сложное препятствие бездорожья – гусеницу, яму, сырую почву, подъем и т. Д.Помимо улучшения проходимости, гусеницы помогают снизить давление на землю. Надвижные гусеницы не требуют профессиональных навыков при их установке или демонтаже.
  • Сплошные колеса – одна из более доступных альтернатив гусеницам скольжения, а также идеальная замена стандартным колесам . .. Преимущество сплошных колес – их глубокий протектор и цепкие свойства. На таких шинах практически исключены проскальзывание и проскальзывание. Толстая резина увеличивает массу мини-погрузчика и увеличивает его грузоподъемность.
  • Backhoe-Mounted – превращает мини-погрузчик в полноценный мини-экскаватор с гидравлическим поворотом. Крепится в стиле All-Tach, как и любая другая насадка.
  • Снежный ковш – устройство для уборки снежных заносов, заносов. Подходит для уборки рыхлых и сухих сугробов, а также утрамбованного или мокрого снега. Есть определенные варианты ковшей, в зависимости от объема – до 1,5 куб. м.
  • Ковш челюсти – это конструкция из двух рабочих «челюстей», смыкающихся друг с другом, что обеспечивает надежное удержание груза, чтобы он не выпал при транспортировке.В частности, в такое ведро можно погружать листву, почву, песок и другие сыпучие материалы.
  • Ковш для бетоносмесителя – устройство для быстрого приготовления бетонной смеси, а также других дополнительных добавок, улучшающих качество асфальтового покрытия. Загрузка материала в ковш осуществляется вручную или зачерпыванием смеси с земли, а для разгрузки используется нижний разгрузочный люк, к которому крепится дренажный шланг, что обеспечивает удобство разгрузки.Такой прибор хорошо зарекомендовал себя в строительстве и ремонте дорог, а также в сельском хозяйстве.
  • Щетка – популярный настенный аксессуар для коммунальных служб, с помощью которого можно быстро справиться с уборкой мелкого мусора, опавших листьев, песка, пыли и т. Д. Такой вариант хорошо подходит для тротуаров, проезжей части и общественных мест с большим скоплением людей. людей. а также уборка городских и проселочных дорог, парковых и парковочных территорий.
  • Роторная косилка – это приспособление для выравнивания поверхности.Например, он отлично подходит для стрижки травы и ненужных зеленых насаждений – сорняков, кустов и других зарослей. Конечно, роторная косилка убирает сорняки и заросшую траву намного быстрее, чем ручная косилка.
  • Навесной асфальтоукладчик – вариант для мощения асфальта, разводки бетонного материала, засыпки траншей и т. Д. Этот вариант незаменим при строительстве городских, пригородных и даже международных транспортных развязок.
  • Культиватор, предназначенный для следующих почвенных работ: посадки газонов и другой травянистой растительности.Культиватор способен работать на глубине 155 мм.
  • Навесной / бульдозерный отвал, способный превратить погрузчик МКСМ в полноценный мини-бульдозер. Это удобный прибор для работы с большими объемами сугробов, а также с мусором, пылью, листвой. Фактически бульдозерный отвал способен заменить более тяжелые и большие машины с узким профилем, которые не способны работать в труднодоступных условиях.
  • Пересадка деревьев – средство для решения самых разнообразных задач, включающих в себя пересадку деревьев с одного места на другое.Техника оснащена специальными ножами, которые погружаются в почву таким образом, чтобы не повредить корневую систему дерева. Таким образом, дерево останется целым и невредимым после работ, связанных с его выкопкой, укладкой и пересадкой с одного места на другое.
  • Захват для бревен – приспособление для захвата бревен и других предметов цилиндрической формы. Захват надежно удерживает бревна, чтобы они не выпали во время транспортировки. Максимальная грузоподъемность захвата бревна – 1 тонна.
  • Снегоочиститель – навесное оборудование для работы со снежным покровом высотой до 740-750 мм.В этом случае дальность метания снега может быть увеличена до 6 метров. Снегоочиститель оснащен специальной пластиной, предотвращающей засорение липким снегом.

Характеристики прибора

  • Мини-погрузчик МКСМ-800 умеет разворачиваться на одном месте. Возможен плавный набор скорости, без различных рывков и вибраций. Операции с управлением погрузчиком просты и не требуют привыкания, ведь для управления навесным оборудованием предусмотрена всего пара джойстиков, расположенных на боковых панелях.
  • Автомобиль существует в нескольких модификациях. Так, модификация 800К оснащается на выбор дизельными двигателями Cummins или John Deere, а версия с индексом «H» получила мотор от компании Harz. Более чем новая версия А с конструктивными изменениями, среди которых можно выделить прочный сварной каркас. Также разработчики отказались от установки устаревшего привода помпы. В комплектацию входит муфта, обеспечивающая надежную работу двигателя при отрицательных температурных нагрузках.

  • Стандартная модель МКСМ-800 получила экономичный силовой агрегат с удельным расходом топлива 220 кВт / час.Вы можете выбрать установку двигателей John Deere и Harz, хорошо зарекомендовавших себя в суровых северных условиях. Они способны работать при температуре от минус 20 до плюс 50 градусов. Срок службы обоих двигателей 8000 часов. Максимальная скорость составляет 10 км / ч, а емкость топливного бака достигает 55 литров. Автомобиль получился компактным – его длина составляет 2480 мм, а ширина – 1680 мм.
  • В остальном одноименный мини-погрузчик комплектуется отечественными комплектующими.Например, гидросистема для модели МКСМ-800 производится в Коврове, Салавате и Парголово. Замените нужную насадку за считанные минуты – в качестве застежки используется быстросъемный зажим. В результате отпадает необходимость в использовании специальных инструментов.

  • Цельнометаллическая кабина МКСМ-800 изготовлена ​​из толстой стали. Жесткое крепление кабины к раме обеспечивается сайлент-блочными соединениями. При необходимости кабину можно откинуть назад, что открывает доступ к узлам и узлам, которые просты и удобны в обслуживании.Сама кабина имеет эргономичный дизайн – например, что такое широкий дверной проем, а также дополнительная ступенька, позволяющая легко забраться в кабину. По сути, дверь – это передняя стенка кабины, а на боковых панелях есть крючки, на которые можно повесить одежду. Главная особенность В салоне кабины однозначно подрессоренное кресло. Его можно регулировать в разных диапазонах, но то же самое касается регулируемой рулевой колонки. Все устройства управления, в том числе контрольно-измерительные датчики и приборы, расположены как можно ближе к водителю. Также в кабине есть специальная ниша для хранения инструментов. Площадь переднего остекления расширена за счет бокового остекления, обеспечивающего практически круговой обзор. Также отметим современную шумоизоляцию моторного отсека и салона, благодаря которой водитель практически не отвлекается от шума и вибраций, меньше устает и может работать намного дольше. Окна и двери можно заменить защитными решетками, чтобы уменьшить общий вес кабины. В то же время таким образом можно повысить безопасность, поскольку защитные решетки защищают оператора в случае опрокидывания.

Характеристики

  • Грузоподъемность / полная масса – 800/2800 кг
  • Название двигателя – 5201.22
  • Параметры двигателя – дизель, 3 цилиндра, 46 л.с. С., разработчик – Zetor
  • Скорость – 10 км / ч (максимальная)
  • Клиренс – 205 мм
  • Размер (мм): 3270/1680/2065
  • Высота точки подвеса ковша – 3060 мм
  • Емкость топливного бака – 55 литров
  • Высота выгрузки – 2410 мм
  • Колея передняя / задняя – 1410 мм
  • Угол набора высоты – 13 градусов
  • Радиус поворота – 2440 мм
  • Сиденье – да
  • Рабочий орган / ходовая часть – ковш / колеса.

Цена

Средняя стоимость мини-погрузчика МКСМ-800 для российского рынка составляет 1 миллион 100 тысяч рублей за экземпляр в поддержанном состоянии.

Компактный и практичный погрузчик МКСМ-800, технические характеристики которого будут рассмотрены ниже, – универсальная машина, предназначенная для использования в коммунальной, строительной и промышленной сферах. Подходит для уборки мусора, снега, погрузки и разгрузки сыпучих материалов, рытья траншей, погрузочно-разгрузочных работ со складами.

Особенности

Курганский машиностроительный завод выпустил совершенно новое оборудование под маркой МКСМ-800, технические характеристики которого перевернули представление о возможностях небольшого погрузчика с ног на голову. Официальный разработчик станка – компания ЧЕТРА. Рассматриваемая модель выполняет солидный объем работ на узких и компактных строительных площадках.

Трактор проезжает через проемы шириной не менее 1,8 метра и более 2. Высота 1 метр. Агрегат отличается высокой производительностью, быстродействием и универсальностью. Его можно использовать для обустройства ландшафтов, пешеходных дорожек, тротуаров, дорог.

Погрузчик востребован на внутреннем и внешнем рынках благодаря своим характеристикам, экономичности и компактности. К тому же техника проста в обслуживании и ремонте.

Погрузчик МКСМ-800: технические характеристики

Ниже приведены параметры рассматриваемой машины:

  • Масса эксплуатационная – 3.24 тонны.
  • Максимальное давление в шасси и рабочей системе – 350/200 Па.
  • Ограничение скорости от 18 до 20 километров в час.
  • Максимальная статическая нагрузка при опрокидывании – шестнадцать тысяч ньютонов.
  • Трансмиссия – цепной привод.
  • Доступны уравнительные клапаны, клапаны переключения скорости и варианты с высоким расходом.
  • Стеклоочиститель с мотор-редуктором и шайбой – две штуки.
  • Счетчик наработки.
  • Указатели давления масла и уровня топлива.
  • Датчики засорения масляного фильтра и уровня жидкости в гидросистеме.
  • Конечные передачи – 2 * 9.
  • Легкие элементы – 02 / 1244.000 LH / AH.
  • Проблесковый маячок – «Агент-12У».

Откидная кабина и открывающийся капот обеспечивают доступ ко всем необходимым деталям и узлам. Разборка и установка запчастей предельно проста.

МКСМ-800: технические характеристики (двигатель)

Погрузчик в зависимости от модификации может комплектоваться дизельной силовой установкой американского типа Cummins или немецким двигателем Hatz.Они различаются между собой системой охлаждения и мощностью.

Ниже приведены параметры двигателя Cummins для минитрактора МКСМ-800, технические характеристики которого более привлекательны: марка

  • – А-2300;
  • Тип
  • – двигатель четырехтактный, четырехцилиндровый, жидкостного охлаждения;
  • номинальная мощность – пятьдесят одна лошадиная сила;
  • средний расход топлива – 253 г / кВт;
  • максимальная частота вращения коленчатого вала 2800 оборотов.

Кабина

Продолжим обзор МКСМ-800, технические характеристики которого соответствуют всем отечественным стандартам, с рабочим местом водителя.Кабина погрузчика изготовлена ​​из цельнометаллического профиля, оборудована оклеенными стеклами и откидными форточками. Это единый блок, оснащенный всеми необходимыми элементами управления и отвечающий всем стандартам безопасности и комфорта. В салоне есть кондиционер и выставочные детали.

Рама предназначена для защиты оператора от падающих грузов или опрокидывания. Большим спросом пользуются оригинальные запчасти для кабины, так как они рассчитаны на то, чтобы выдерживать различные механические воздействия и удары. Шумоизоляция и защита от пыли обеспечиваются за счет установки современных отделочных материалов.В интерьере использованы практичные пластиковые панели, гармонично вписывающиеся в общий интерьер.

габариты

Мини-погрузчик МКСМ-800, технические характеристики которого несколько различаются в зависимости от модификации, имеет следующие габариты:

  • ширина колеи у стандартной модели и образца с индексом «А» – 1,41 / 1,45 метра;
  • длина / ширина / высота – 2,64 / 1,72 / 2,05 м;
  • Масса
  • – от 2,8 до 3,1 тонны.

Версия «А» также отличается ремонтом и обслуживанием.Это связано с разной компоновкой важных деталей в основных системах машины.

Навесное оборудование

Трактор МКСМ-800, технические характеристики которого рассмотрены выше, рассчитан на использование различного навесного оборудования. Среди них можно отметить следующее оборудование:

  1. Ковш основной погрузочный. Он устанавливается на все типы погрузчиков и может быть легко заменен аналогичным карьерным вариантом или бульдозерным отвалом.
  2. Ковшово-траншейный экскаватор предназначен для выемки грунтового слоя при рытье небольших траншей и ям, а также позволяет подготовить место для прокладки кабелей, труб и других элементов связи.
  3. Вилы грузовые и нажимные. Эти приспособления пригодятся для хранения штабелируемых товаров на терминалах или на стройплощадках. Кроме того, это устройство предназначено для удаления и перемещения досок, веток, сена, соломы. Ширина захвата регулируется от двухсот тридцати до полутора тысяч миллиметров с возможностью подъема трех метров.
  4. Палец и стрела предназначены для погрузки или транспортировки рулонных материалов, а также особо тяжелых грузов.
  5. Буровая установка предназначена для подготовки скважин глубиной до двух метров и диаметром 20-45 сантиметров.
  6. Подметальная машина и щетка. Эти элементы используются при уборке улиц с водой или без воды.

Дополнительно погрузчик может быть укомплектован бункерным разбрасывателем, бетономешалкой, рыхлителем и другим навесным оборудованием.

Control

Регулировка гидрооборудования осуществляется с помощью специальных контроллеров джойстикового типа. Они агрегатируются с тросовым приводом и гидравликой с помощью электронного регулятора.

Общий блок управления – это главный контроллер, который отвечает за маневренность погрузчика, подъем и опускание груза. Благодаря такой конструкции оператору потребуется приложить минимум усилий для работы с транспортом.

Преимущества

К преимуществам рассматриваемой техники можно отнести следующие аспекты:

  • погрузчик легко маневрирует и работает в ограниченном пространстве;
  • агрегат имеет плавный ход и может выполнять различные манипуляции;
  • отличные технические характеристики МКСМ-800;
  • стекло в кабине выполнено из безопасного материала, не оставляющего острых краев при разбивании;
  • Сиденье оператора максимально комфортное, адаптированное для удобного управления.

Также стоит отметить продуманную систему кондиционирования и отопления, позволяющую эксплуатировать автомобиль в любое время года.

Погрузчик МКСМ-800 – это особая техника, которая используется на складах, в коммунальных службах и на строительных площадках. В зависимости от того, какое навесное оборудование используется, такой погрузчик будет выполнять задачи.

Устройство

Устройство имеет небольшие размеры, поэтому его легко транспортировать на грузовике с одного объекта на другой.Благодаря небольшим размерам маневренный погрузчик Chetra может заехать в здание через въездные ворота высотой 2,1 м и шириной 1,8 м. …

Также погрузчик используется для погрузки материалов, планирования хозяйственных территорий, бурения котлованов, создания траншей, уборки снега и транспортировки мелких грузов.

Погрузчик МКСМ-800 производства Четра. Машина отличается высокой скоростью работы и отличной производительностью.

Фронтальные погрузчики

Chetra имеют следующие преимущества:

  • высокая проходимость;
  • отличная управляемость;
  • высокотехнологичный дизельный двигатель;
  • простота обслуживания и ремонта;
  • гидропривод улучшенный;
  • модернизированные кнопки управления.


Машины оснащены гидравлическими системами различных производителей. Устройство универсально, может работать с различными вариантами навесного оборудования, например, отвалом, снегоочистителем, дорожной щеткой и т. Д. Вы можете быстро сменить оборудование, нажав на фиксатор. Нет необходимости использовать инструменты.

Фронтальный погрузчик МКСМ 800 оборудован цельнометаллической кабиной оператора. Кабина крепится к раме с помощью шарнирных соединений. Откидывается при диагностике и обслуживании узлов механизма.Дверь находится в передней части кабины, на боковых стенках есть вешалки для одежды. В центре кабины находится кресло, которое можно сдвигать вперед и назад с помощью пружин. Все блоки управления, индикаторы и приборы управления расположены в кабине.

Есть контейнер для инструментов. Лобовое стекло отличное, обзор обеспечивает хороший … Заднее стекло – аварийный выход, боковые стекла оборудованы дефлекторами. Кабина утеплена и системой обогрева, которая создает нужную температуру.Безопасность тракториста обеспечивают ремень, арка, защитные решетки и возможность фиксации двери. Запчасти к агрегату можно приобрести в магазинах.

См. «Классификация и технические характеристики популярных типов вилочных погрузчиков

Технические условия

».

Погрузчик МКСМ-800, технические характеристики которого указаны в инструкции по эксплуатации, оснащен мощным дизельным двигателем с удельным расходом топлива 220 г / кВт.

Параметры погрузчика:

  1. Скорость автомобиля – 10 км / ч.
  2. Топливный бак имеет объем 55 литров.
  3. Габаритные размеры устройства 2065х2480х1680 мм.
  4. Дорожный просвет составляет 206 мм.
  5. Масса – 2800 кг.
  6. Грузоподъемность – 800 кг.
  7. Наименьший радиус поворота с ковшом 2440 мм.
  8. Наибольшее тяговое усилие составляет 24 кН.

Существует базовая модель МКСМ-800 и несколько модификаций: 800А, 800К, 800Н. Они отличаются мощностью двигателя, конструкцией некоторых агрегатов и другими показателями.Цикл загрузки ковша составляет 12 секунд.


Давление в гидросистеме: ходовая часть – 350 МПа, рабочее оборудование – 200 МПа. Производительность гидросистемы: ходовая – 49 л / мин, рабочее оборудование – 70 л / мин, рабочее оборудование с насосом – 110 л / мин. Максимальный уклон при работе с грузом – 12º. Максимальная опрокидывающая нагрузка – 16000 Н.

Параметры двигателя

Погрузчик МКСМ имеет силовой агрегат 48 л.с. Машина оснащена дизельным четырехтактным двигателем Cummins A2300.Двигатель внутреннего сгорания имеет 4 цилиндра и жидкостную систему охлаждения. Расход топлива 186 г / л. с. Наибольшая частота вращения коленчатого вала – 2800 об / мин. Самая низкая частота вращения коленчатого вала на холостом ходу – 800 об / мин.

Тактико-технические характеристики

Все модели погрузчиков оснащены стандартным погрузочным ковшом, имеют одинаковую грузоподъемность и отличаются друг от друга тяговым усилием, скоростью движения и методом гидравлической регулировки. Отличительной особенностью моделей А и А-1 является усиленная рама с бортовыми редукторами на цепной передаче и гидравлическим скоростным приводом.


Размеры и вес

Погрузчик Четра разных моделей имеет одинаковые габариты и вес, за исключением МКСМ-800А. Если сравнивать параметры моделей МКСМ 800, 800К, 800Н, 800А, 800А-1, то ширина колеи составляет:

  • для моделей 800, 800K и 800H – 141 см;
  • 800А – 145 см;
  • 800А – 1141 см.

См. “Технические характеристики фронтального погрузчика Lonking

” Дорожный просвет для всех моделей составляет 20. 6 см.

Длина моделей 800, 800К, 800H – 248 см; Модели 800А – 264,5 см; 800А-1 – 248 см. Ширина моделей 800, 800K, 800H – 168 см; 800А – 172 см; 800А – 1168 см. Высота 800, 800К, 800N – 206,5 см; 800А – 205,5 см; 800А-1 – 206,5 см. Общий вес для моделей 800, 800К, 800N – 2,8 тонны. Для 800А – 3,1 тонны. Для 800А-1 – 2,8 тонны.

Съемное рабочее оборудование

Погрузчик

МКСМ 1000Н и МКСМ 800 может иметь съемное оборудование разных типов …Для погрузчика Chetra можно использовать: карьерный ковш объемом 0,46 м³ и шириной 173 см. Ковш оснащен зубьями на режущей кромке. Используется для погрузки грунтовых материалов: щебня, щебня и др.

Плуг шириной 220 см обеспечивает очистку дорог и территорий от снега и мусора. С помощью поворотного отвала можно засыпать траншеи, провести планировку территории.

Грузовые вилы имеют рабочую ширину от 23 до 155 см и высоту выгрузки 3 м.Вилы используются для перемещения контейнеров со строительными материалами и оборудованием на складах и стройплощадках. Вилы с захватом 162 см и высотой подъема 3 м используются для перемещения веток пиломатериалов, соломы, строительного мусора. Штифт имеет высоту подъема 3 м и длину 98 см. Он предназначен для перемещения рулонных грузов (бумаги, проволоки, троса и т. Д.).

Стрела имеет высоту подъема 3 м, длину 98 см и предназначена для подъема тяжелых грузов до 800 кг с помощью крюка. Буровое оборудование предназначено для бурения скважин диаметром 20-40 см и глубиной 1.5-2 м в земле.

См. «ТОП-6 погрузчиков модельного ряда Dalian и их технические характеристики.

Молот имеет силу удара 480 Дж и используется для дробления камня, скал, бетона и асфальта. Дорожная щетка имеет захват 155 см и ширину захвата. Бак для воды на 200 л. С помощью такого оборудования можно поливать и подметать улицы, тротуары, площадки и парки с твердым покрытием.

Подметально-уборочная машина шириной 2 м подметает дороги и территории, а также участки в труднодоступных местах, например, дорожки у заборов, бордюры.

РПМ-4 – разбрасыватель с бункером 0,4 м³. Обрызгивает дороги, покрытые льдом, специальными противообледенительными материалами. Ширина обрабатываемой поверхности от 3 до 15 м.

Снегоуборщик для погрузчика Chetra имеет рабочую ширину 172 см и дальность выброса до 5 м. Используется для уборки снега с дорог, площадей и других территорий.


Бетономешалка объемом 250 литров готовит бетонную смесь на строительной площадке.

Рыхлитель с глубиной погружения 24 см и шириной захвата 90 см смонтирован на задней подвеске … Применяется для рыхления почвы на полях перед посевом, в парковых зонах.

Мксм 800 технические характеристики заправочные цистерны хатц. Технические характеристики мксм. Съемное рабочее оборудование

Фронтальный мини-погрузчик МКСМ-800 – специальная установка, выполняющая множество функций в сфере городского строительства. К основным видам работ относятся: планирование территории под строительство, погрузка и разгрузка различных сыпучих материалов, бурение, формирование траншей и углублений в земле, уборка снега зимой, а также выполнение несложных работ на складах.

Погрузчик универсальный МКСМ-800 выпускается группой компаний «Четра». Свою популярность на рынке он приобрел благодаря относительно небольшим размерам (по сравнению с конкурентами) и выполнению множества простых, быстрых и необходимых задач в строительстве и ЖКХ, где зачастую крупногабаритное оборудование не может быть использовано по прямому назначению.

Отзыв на погрузчик МКСМ-800

Описание

Данный вид оборудования, как мы писали ранее, относится к многоцелевому оборудованию специального назначения из-за большого количества взаимозаменяемого оборудования, которое используется для выполнения различного рода задач.

Приятно знать, что заменить навесное оборудование на погрузчике с бортовым поворотом может даже один оператор, ведь замена технологического процесса достаточно проста и не требует специальных технических знаний от обслуживающего персонала. Причем замена оборудования осуществляется в короткие сроки, что высоко ценится при производстве работ!

МКСМ-800 для организаций и предпринимателей – отличный вариант для работы в «жестких» габаритных условиях. Для такого типа техники всегда есть работа, а значит, погрузчик очень быстро окупится, что очень и очень выгодно.Также хочу отметить, что стоимость работ, выполняемых с использованием малогабаритного МКСМ, значительно ниже по сравнению с другим оборудованием.

Основные характеристики погрузчика

Рассматриваемый вариант оборудования разворачивается буквально на месте и за счет включенного инженерами Chetra в перечень оборудования объемного гидропривода с бесступенчатым переключением скоростей плавно набирает и снижает скорость. Управление осуществляется с помощью двух джойстиков, что довольно просто!

По сравнению с аналогами конкурентов (CASE 410 и Lui Gong 365A) рассматриваемый вариант имеет ярко выраженные отличительные особенности и характеристики.Выделим некоторые из них:

  • Качественный двигатель John Deere или Hatz, который нас очень восхищает.
  • Более высокие показатели проходимости и управляемости даже у стандартного шасси.
  • Разработан и установлен объемный гидропривод (о нем мы писали чуть выше).
  • Удобное расположение, а значит и использование элементов управления.
  • Техническое обслуживание, ежедневный осмотр и ремонт стали намного проще благодаря конструктивным особенностям.


Сорта

Сегодня на рынке представлены не только стандартные модели МКСМ-800, но и некоторые их модификации с различным применением основных узлов и агрегатов.Опишем каждый из них подробнее.

Модель МКСМ-800А – имеет сварную раму и установлена ​​специальная муфта для работы при отрицательных температурах окружающей среды.

Модель МКСМ-800К комплектуется только дизельным силовым агрегатом американской компании John Deere, в редких случаях – Cummins.

Модель МКСМ-800Н – комплектуется только дизельным агрегатом немецкой компании Hatz.

Модель МКСМ-800А-1 – последняя свежая модификация с пневмоколесами и бескамерными шинами, а также улучшенной подвеской шасси.


Основные технические характеристики МКСМ-800

Мини-погрузчик в зависимости от модификации комплектуется силовым дизельным агрегатом, который имеет удельный расход дизельного топлива 161,8 г / л. с. в час или 220 г / кВтч, что довольно экономично. Верхний предел максимальной скорости – 10 км / ч. Топливный бак, закрепленный на шасси, вмещает 55 литров дизельного топлива. Основные размеры показаны на рисунке ниже.


Остальные характеристики рассматриваемой модели приведены в таблице ниже.

Характеристика Показатель
Масса общая, т 2,8
Максимальная грузоподъемность, т 0,8
Максимальная скорость, км / ч 10
Тип двигателя Дизель
Мощность силовая установка, л.с. / кВт 46,2 / 34
Расход топлива в час, г / л.с. ч или г / кВт * ч 161,8 / 220
Максимальное тяговое усилие, кН 24
Трансмиссия Гидромеханическая
Тип шасси Колесный
Объем бака, л 55
Ширина колеи, м 1,41
Длина агрегата, м 2,48
Высота агрегата, м 2065
Тип управления Механический или электрический

Сколько стоит погрузчик МКСМ-800 и его аналоги?

Цена погрузчика МКСМ-800 варьируется от 1 до 1. 3 миллиона рублей в зависимости от выбора навесного оборудования. Ближайший аналог – CASE-420 обойдется вам примерно в столько же денег. Естественно, мы учитываем ценовую категорию на бывшую в употреблении технику.

Надеемся, что наш краткий обзор позволил вам сделать необходимые выводы, опередить нас с большим количеством разного материала и удачи!

Погрузчик

МКСМ-800 – довольно популярная техника на российском рынке … Эта техника активно применяется во всех сферах ЖКХ и производства, в частности, погрузчики используются для разгрузки и погрузки сыпучих материалов, поддонов, отдельных грузов и прочего.По своему назначению МКСМ-800 является универсальной машиной, функциональные возможности которой различаются в зависимости от конкретного установленного навесного оборудования. Разработкой и производством такого оборудования занимается завод-производитель «Курганмашзавод», в частности, существует несколько вариантов этих погрузчиков.

Фронтальный погрузчик МКСМ-800

Современный мини-погрузчик МКСМ-800, благодаря небольшим габаритным размерам, обладает очень хорошей маневренностью, что позволяет работать в гораздо более быстром темпе, не теряя при этом комфорта. Узкая колея позволяет проехать там, где обычная строительная техника не может проехать. Минимальная ширина проезда – 2,1 метра.

В систему трансмиссии встроены специальные редукторы, с помощью которых погрузчик может плавно изменять скорость своего движения в пути, полностью сохраняя устойчивость перевозимого груза.

Особенности мини-погрузчика

Стоит отметить, что мини-погрузчик МКСМ-800, благодаря модернизированной системе охлаждения и предпускового подогрева двигателя, может работать в очень широком диапазоне температур.Движок не боится морозов и сильной жары, при этом расход топлива остается в пределах нормы. Для подъемного механизма используются качественные немецкие гидроцилиндры, с очень большим сроком службы при условии, что нагрузки не превышают предельно допустимых норм в паспорте. Основные характеристики моно включают:

  • малый размер;
  • маневренность;
  • низкий расход топлива;
  • высокий уровень надежности;
  • комфорт;
  • работают в любую погоду.

Характеристики

У погрузчиков МКСМ-800 технические характеристики довольно разнообразны и могут отличаться в зависимости от конкретной установленной техники или двигателя. Производитель предусматривает установку двигателей разного типа, в частности, серийно используются американские моторы CUMMINSA2300, а также HATZ 3M41 от немецкой компании. Соответственно в техническом паспорте техника маркируется индексами 800К (с мотором из США) и 800N (с моторами из Германии).Техническое описание фронтального погрузчика:

  • Мощность двигателя в модели CUMMINS A2300 44 л / с;
  • Тип двигателя – четырехтактный, дизельный с принудительным жидкостным охлаждением;
  • Грузоподъемность – 800 кг;
  • Рекомендуемая скорость – 10 км / ч;
  • Скорость гидравлики – 75 л / мин;
  • Общий вес – 3022 кг;
  • Объем топливного бака – 75 литров;
  • Максимальное время работы на одном баке около 8,5 часов;
  • Удельный расход дизельного топлива – около 253 г / час;
  • Объем основного ковша равен 0. 46 кубометров;
  • Подъем стрелы радиальный.

МКСМ имеет точки крепления для установки дополнительного технического оборудования, в частности ковша, шахты для уборки урожая, траншейного экскаватора, грузовой стрелы и др.

Конструктивные нюансы

Рама МКСМ – 800 изготовлена ​​из высоколегированной стали различной толщины в зависимости от расположения конструктивных элементов. В местах сосредоточения наибольших нагрузок дополнительно устанавливаются плиты усиления.Короткая колесная база 1410 мм с ведущими мостами повышает уровень устойчивости, а также позволяет без труда преодолевать небольшие неровности и неровности. Общие габариты погрузчика 2480х1680х2065. Кабина водителя имеет прочное остекление, которое дополнительно защищено специальной металлической сеткой. Производитель устанавливает на заводе защиту от солнца и звукоизоляцию салона.

Покупка и обслуживание спецтехники

Цена на погрузчики МКСМ-800 достаточно низкая, если сравнивать с зарубежными аналогами, МКСМ явно выигрывает по ценовой политике и качеству. Кроме того, проблем с запчастями удалось избежать благодаря стабильной работе отечественного завода «Курганмашзавод», есть сервисные службы. Погрузочные машины могут быть укомплектованы в зависимости от потребностей покупателя, это могут быть гусеницы, снегоочистители, щетки для очистки дорог, системы бурения скважин и т.д. на высоком уровне. Можно выделить основные черты этой техники, а именно неприхотливость, надежность, выносливость, оперативность и удобство в решении различных задач.

Скорость развития машиностроения просто поражает. Теперь любой желающий может приобрести для себя максимально удобное оборудование, не тратя на это много денег. Особой популярностью пользуются мини-погрузчики типа МКСМ-800, технические характеристики которых могут удовлетворить любую дорожную компанию.

Производство

Курганский машиностроительный завод разработал и произвел совершенно новую машину, которая произвела революцию в представлении о строительной технике. Это предприятие является одним из крупнейших современных производителей в России. Они производят как гражданское оборудование, так и работают над созданием некоторых систем защиты.

Мини-погрузчик МКСМ-800 пользуется популярностью как у отечественного, так и у зарубежного потребителя благодаря своей компактности, высокой эффективности и универсальности. Следует отметить, что эта спецтехника очень проста в эксплуатации и обслуживании.

Область применения

МКСМ-800, технические характеристики которого подходят для выполнения практически любых задач, используется в самых разных отраслях современной промышленности, в строительстве, ЖКХ и сельском хозяйстве.Использование подобного транспортного средства позволяет выполнять достаточно обширный комплекс услуг, связанных с землеустройством, погрузочно-разгрузочными работами. Если есть необходимость работать в достаточно ограниченном пространстве, то выбор однозначно стоит в пользу МКСМ-800. Погрузчики позволяют без лишних проблем выполнять поставленную задачу даже в закрытых помещениях.

Control

Для управления гидравлическим оборудованием машины используются специальные джойстики, установленные внутри кабины. Управление может быть передано с помощью электронного контроллера или тросового привода.Этот параметр зависит от модификации модели и предпочтений покупателя.

В системе есть общий блок – контроллер. Благодаря этому погрузчик обладает максимальной маневренностью, при этом водителю не нужно прикладывать много усилий при работе с джойстиком. В регламенте, который прилагается к МКСМ-800, в технических характеристиках указывается тип управления автомобилем.

Кабина

МКСМ-800 имеет кабину из цельнометаллического профиля с дополнительно вклеенными стеклами, а также отдельные форточки.Этот вид конструкции отвечает всем современным требованиям безопасности.

Если рассматривать кабину отдельно, то это уже предварительно собранный агрегат, в котором установлены все необходимые органы управления, а также система климат-контроля и элементы индикации.

Рама способна защитить рабочего от падающих материалов, а также спасти его жизнь в случае опрокидывания. На МКСМ-800 детали кабины пользуются отдельным спросом, так как она подвержена разного рода нагрузкам и порой не выдерживает очередного удара.

В интерьере использованы современные материалы, защищающие от шума и пыли. Внутри использованы формованные пластиковые панели, созданные по дизайну, которые также соответствуют параметрам жизнеобеспечения человека, работающего по такой технике.

Техническое обслуживание

Благодаря простоте открывания капота, а также подъема кабины мастера имеют отличный доступ практически ко всем необходимым узлам и узлам. Это дает возможность достаточно быстро произвести замену вышедшего из строя элемента и провести работы, связанные с обслуживанием МКСМ-800.Запчасти устанавливаются так же, как и демонтируются. Благодаря этой возможности погрузчик завоевал почет и уважение среди дорожных и строительных компаний.

Двигатель

На погрузчик МКСМ-800 в зависимости от модели и модификации может быть установлен дизельный силовой агрегат американского производства марки Cummins, либо немецкого Hatz. Они различаются по мощности, а также по способу охлаждения. У американца 51 л.с., у немца – 52.9. Стоит отметить, что первый охлаждается благодаря использованию жидкостной системы, а второй – воздушной.

Размеры (редактировать)

Все основные размеры и масса большинства модификаций МКСМ-800 не отличаются друг от друга. Единственное исключение – модель с индексом «А». У последней машины ширина колеи увеличена (равна 145 см), у остальных – колея 141 см. Остальные габариты тоже разные. Длина МКСМ-800 А – 264,5 см вместо 248.0, как и у остальных, ширина 172 см против 168 см. Высота немного отличается, версия «А» на сантиметр ниже – 205,5 см. Против 206,5 см. В результате увеличения габаритов увеличился и вес машины. Комплектация «А» имеет массу 3,1 тонны, стандартная – 2,8 тонны. Для погрузчика МКСМ-800 версии «А» ремонт может отличаться, так как другие размеры предусматривают несколько иное размещение жизненно важных органов машины.

Оборудование

В зависимости от области применения машины на МКСМ-800 может быть установлено большое количество разнообразного навесного оборудования.Все дополнительные корпуса бывают двух типов: быстрозажимная стрела, работающая в паре с серийно выпускаемыми модулями, а также отдельное устройство для установки дополнительных устройств, позволяющее работать с навесным оборудованием от импортных машин. Эта возможность делает MKSM-800 более универсальным. Нет необходимости покупать дорогое импортное оборудование для отдельного рабочего устройства.

Следует обратить внимание на дополнительный комплект гусениц, входящий в комплект поставки МКСМ-800. Их устанавливают для того, чтобы значительно повысить тягово-сцепные параметры при движении по грунту с очень слабой несущей способностью.Гусеницы значительно повышают проходимость машины за счет снижения удельного давления на почву, а наличие специальных проушин улучшает характеристики сцепления.

Установка осуществляется непосредственно на шины. Чтобы избежать касания гусениц и боковой поверхности погрузчика, ширина гусеницы увеличена. Это возможно за счет установки дополнительных насадок на ступицы.

Ширина колеи не более 340 мм, а удельное давление на почву всего 0.5 кг на квадратный сантиметр. Вес дополнительного модуля может быть разным, но не более 117 кг.

Цена

Несмотря на популярность МКСМ-800, его цена не столь демократична и может варьироваться в зависимости от типа блока питания. Версия с будет стоить около 1 419 000 рублей, а версия с силовой установкой Hatz чуть дороже 1 597 000 рублей. Но полтора миллиона за МКСМ-800 – это еще не окончательная цена. В зависимости от вида и вида работ подбирается и соответствующее рабочее оборудование, за которое также нужно платить отдельно.Например, обычный ковш объемом 0,46 куб. будет стоить 25 тысяч. Столько же стоят более сложные модули: 360 тысяч за гидромолот и 230 тысяч за гидромолот.

Для многих отраслей промышленности и сельского хозяйства требуется оборудование небольших размеров, позволяющее выполнять рабочие функции в ограниченном пространстве. Более того, использование такой техники должно быть оправдано набором множества функций. Одним из представителей популярных машин, используемых при решении многих задач, является погрузчик МКСМ 800.Технические характеристики МКСМ-800 позволяют использовать данную модель при выполнении различных погрузочно-разгрузочных операций, коммунальных задач и других видов работ в городских условиях. Благодаря компактным размерам и универсальности эта машина станет незаменимым помощником на небольшом пространстве. Погрузчик
предназначен для перемещения сыпучих материалов, перевозки на короткие расстояния, бурения скважин, рытья траншей, уборки заснеженных территорий, уборки мусора, при работе на складе.Размеры MKSM 800 позволяют быстро выполнять задачи, в которых использование обычного оборудования нецелесообразно. Модель отличается высокой скоростью и хорошими характеристиками. Он широко используется при уходе за тротуарами, дорогах и озеленении.

Погрузчик произведен российской компанией Chetra. МКСМ – это многофункциональная коммунальная строительная машина. Число 800 указывает на грузоподъемность оборудования. Погрузчик может быть оснащен различными двигателями, поэтому существует 2 типа погрузчиков: МКСМ 800н и МКСМ 800к.Буква К означает наличие двигателя Cummins (Джон Дир) американского производства, а буква H указывает на оборудование с немецким двигателем HATZ. Оба типа имеют объем ковша 0,46 м3.
Погрузчик имеет сменного оборудования , которое очень быстро и легко устанавливается.

Минипогрузчики мксм 800

Основные характеристики:

  • Рабочая скорость – 10 км / ч
  • Объем топливного бака – 55 л
  • Габаритные размеры – 2,06×2,48×1,68 м
  • Дорожный просвет – 20.6 см
  • Наименьший радиус поворота с ковшом – 2,44 м
  • Наибольшее тяговое усилие – 24 кН
  • Уровень подвески ковша – 3,06 м
  • Упругий подъем – 13 градусов
  • Наибольший уклон при подъеме груза (не более 750 кг) – не менее 10 градусов
  • Наибольший уклон при подъеме груза (более 750 кг) – не менее 5 градусов
  • Условия окружающей среды при эксплуатации – -40- + 45 ° С

Техника хорошо маневрирует благодаря плавности хода.
В условиях бездорожья или вязкой почвы колеса оснащены резино-металлическими гусеницами. Для этого на конструкции специально разработаны соответствующие элементы. В результате установки гусениц тяга и тяга увеличиваются.

Характеристики двигателя

Мини-погрузчик МКСМ 800 может оснащаться двигателями различных марок. Выше уже говорилось о двух типах погрузчиков с разными двигателями. Также возможна установка японского и немецкого производства… В зависимости от типа двигателя модификации машины имеют разную мощность, систему охлаждения и количество цилиндров. Двигатель у всех моделей работает на дизельном топливе … Цилиндров может быть три или четыре. Модель МКСМ-800к имеет четыре рабочих цилиндра с жидкостным охлаждением. Вариант МКСМ 800Н имеет трехцилиндровый двигатель с воздушной системой охлаждения. Мощность различных моделей погрузчиков колеблется от 32 кВт до 38 кВт.
Что касается типа двигателя, то модели Cummins в настоящее время изготавливаются в основном на заказ, а модели Hatz более распространены.Благодаря ряду положительных качеств эти погрузчики ценятся в различных сферах применения. К таким преимуществам можно отнести:

  • Ресурс двигателя – 18000 часов
  • Отсутствие радиаторов и охлаждающих жидкостей, поскольку предусмотрено воздушное охлаждение
  • Большой межсервисный интервал
  • Наличие автоматического отключения при падении давления или поломке ременной передачи
  • Мощность 50 л.с.



Кабина погрузчика

Координация движений машины осуществляется из кабины.Внутри находятся рычаги джойстика с механическим и электрическим управлением. Передняя часть кабины представляет собой дверь. В кабине предусмотрены крючки для одежды. А еще есть ящик для хранения необходимых деталей. Переднее стекло достаточно широкое для хорошей обзорности. Если видимость плохая, его можно очистить средством для мытья стекол. Боковые окна оборудованы форточками. А заднее стекло служит выходом в случае аварии. Зимой в кабине остается тепло благодаря инновационной теплоизоляции и качественной печи.Наличие вентилятора помогает уменьшить количество пыли в кабине.
Погрузчик легко трансформируется в облегченную модель, заменив окна решетками. В этом случае предусмотренный ремень и дуга безопасности гарантируют безопасность водителя во время работы. Чтобы отремонтировать модули погрузчика, откиньте кабину назад и зафиксируйте ее соответствующими инструментами.

Расход топлива

Мини-погрузчик МКСМ-800 ценится за низкие эксплуатационные расходы. Базовая модель имеет невысокий удельный расход топлива, который составляет 220 г / кВт * ч.

Устройство

Модельный ряд МКСМ-800 представлен аналогичными модификациями, которые отличаются только грузоподъемностью и тяговым усилием. Кроме того, все они оснащены погрузочным ковшом. Оборудование оснащено гидравлическими системами. Размер и вес конструкции практически у всех одинаковые. Только модель МКСМ-800А имеет отличный вес 3,1 тонны, а остальные модификации – 2,8 тонны.
Главный ковш можно заменить другим навесным оборудованием:

  • Карьерный ковш
  • Поворотный вал бульдозера
  • Ковш и траншейный экскаватор
  • Погрузочные и прижимные вилы
  • Буровая насадка
  • Устройство для очистки снега
  • Бетономешалка воздуходувка
  • Рыхлитель

Навесное оборудование очень быстро подключается к гидравлической системе погрузчика и не требует сложного обращения.

К общим положительным моментам работы можно отнести:

  • Простота маневрирования в ограниченной плоскости
  • Возможность плавно и быстро выполнять разнообразные манипуляции
  • Стекло в кабине выполнено из безопасного материала
  • Комфортность и легкость использования
  • Возможность эксплуатации в любое время года

Общие недостатки этого загрузчика не отмечены. При эксплуатации той или иной модели могут быть некоторые недостатки, но их нельзя сравнивать с очевидными положительными качествами.

Предназначен для погрузки и перемещения грунта, рыхлых пород, комковатых материалов, выравнивания местности, очистки территорий от снега и мусора, для транспортировки и складирования штучных грузов, рытья ям и траншей, бурения скважин, приготовления мобильных бетонных смесей и других работ с использованием соответствующих сменные насадки, в т. на почвах с низкой несущей способностью.

МКСМ-800 Применяется в промышленности, строительстве, на коммунальном и дорожном хозяйстве, а также в других отраслях, где из-за стесненных условий труда или по экономическим причинам невозможно или невыгодно использовать обычное крупногабаритное оборудование.

Компактность и высокая маневренность машины позволяют использовать ее в ограниченном пространстве. габариты МКСМ-800 позволяют проникать даже в проемы высотой 2,1 м и шириной 1,8 м. MKSM-800 Идеально подходит для ухода за тротуарами, пешеходными дорожками, аллеями, рынками, коммуникациями, обслуживанием дорог и озеленением. Небольшие габариты и вес МКСМ-800 позволяют легко транспортировать его на грузовике или прицепе. При этом МКСМ-800 может перемещаться между рабочими зонами самостоятельно.

МКСМ-800 плавно меняет скорость и направление движения, поворачивает на месте благодаря независимому плавному изменению скоростей вращения правого и левого редукторов объемным гидроприводом.

Удобство и простота эксплуатации обеспечивается двумя предварительно установленными сервоуправлениями типа джойстика, эргономично интегрированными в боковые панели.

Широкий вход в кабину и противоскользящая подставка для ног позволяют оператору легко и безопасно входить и покидать рабочее место.

Низкий капот и высокая степень остекления кабины обеспечивают хороший обзор, позволяя видеть всю рабочую зону. Установленные зеркала заднего вида позволяют наблюдать за пространством позади машины и предотвращать наезд на препятствие при движении задним ходом.

Особое внимание конструкторов МКСМ-800 уделено удобству обслуживания станка. Пункты обслуживания сгруппированы в легкодоступных местах, чтобы снизить затраты на техническое обслуживание MKSM-800 до минимума.Так, например, просто открыв задний капот, можно получить доступ к двигателю и его агрегатам, а для доступа к гидравлической системе достаточно откинуть и закрепить кабину. Также имеется съемный нижний люк для обслуживания гидросистемы.

Но все же главной особенностью MKSM-800 , которая отличает его от других технических средств, является универсальность этой машины, которая достигается за счет использования семнадцати видов быстросменного навесного оборудования, которые используются в широком спектре работ.Более того, сам оператор МКСМ может поменять крепления без посторонней помощи всего за несколько минут. В этом случае гидравлические системы машины и навесного оборудования соединяются через быстроразъемную муфту без слива рабочей жидкости из гидросистемы и, следовательно, без попадания в нее пыли, грязи и абразива.

Технические характеристики.
С
МКСМ-800 МКСМ-800У МКСМ-800Н
Двигатель
Модель ЗЕТОР
5201.22
(Словакия)
JOHN DEERE
3029DF120
(США-Франция)
HATZ
3M41
(Германия)
Тип двигателя дизель, четырехтактный, 3-цилиндровый
Система охлаждения жидкость воздух
Мощность номинальная, кВт (л.с.) 34 (46) 36 (48) 38,9 (52,9)
Удельный расход топлива, г / кВт · ч (г / л.с. · ч) 242 (177) 227 (167) 220 (161,8)
Топливный бак, л 55
Предпусковой подогреватель полуавтомат авто
Тактико-технические характеристики
Максимальная грузоподъемность, кг 800
Максимальная скорость, км / ч 10
Максимальное тяговое усилие, кН 24
Минимальный радиус поворота с основным ковшом, мм 2440
Максимальная высота разгрузки при максимальном угле разгрузки (37º), мм 2410
Максимальная высота точки подвеса ковша, мм 3060
Преодолеваемый подъем, градусов, не более 13
Допущены к работе на уклоне, град.
– при работе с грузами массой до 750 кг по 10
– при работе с грузами массой от 750 до 800 кг до 5
Нагреватель в сочетании с системой охлаждения автономный
Диапазон рабочих температур от –30 до + 30 ° С от –20 до + 50 ° С от –40 до + 45 ° С
Размеры и вес
Длина машины с основным ковшом, мм 3270
Длина станка без ковша, мм 2480
Ширина машины с шинами, мм 1680
Ширина колеи, не более, мм 1410
Высота станка, мм 2065
Высота машины над вентиляторно-пылеуловителем, мм 2200
Высота станка по проблесковой лампе, мм 2215
Максимальная высота машины с поднятым ковшом, мм 3700
Максимальная высота при максимальном угле разгрузки (37º), мм 2410
Дорожный просвет, не менее, мм 206
Масса эксплуатационная с основным ковшом, кг 2800 + 2,5%

Помимо перечисленных в таблице отличий для двигателей, устанавливаемых на МКСМ, можно отметить следующее.

МКСМ-800 с двигателем Zetor, гидравлика МКРН (Ковров) или ГСТ-33 (Парголово, Салават)

МКСМ-800 с двигателем Zetor выпускается более 10 лет. Российские и зарубежные потребители на практике ознакомились с высоким качеством и надежностью данной модификации. МКСМ-800 … Ресурс установленного двигателя Zetor 5201.22 составляет 5000 часов.

МКСМ-800 с двигателем John Deere

MKSM-800 с американским двигателем John Deere, особенно эффективен в сухом и жарком климате.Используемая в автомобиле система охлаждения позволяет эксплуатировать МКСМ-800 в диапазоне температур от -20 до +50? С. Ресурс этого двигателя 8000 часов.

В настоящее время данная модификация МКСМ-800 изготавливается под заказ.

МКСМ-800 с двигателем Hatz, гидравлика ГСТ-33 (Парголово, Салават)

Модификация МКСМ-800 с немецким двигателем Hatz, имеет значительный ресурс до первого капремонта – 18000 часов. Двигатель с воздушным охлаждением не требует применения специальных жидкостей и установки радиаторов.Кроме того, частота обслуживания МКСМ-800 с этим двигателем больше (по сравнению с другими модификациями машины), поэтому эксплуатационные расходы покупателей ниже. Обслуживание и ремонт МКСМ-800 с немецким двигателем удобнее других модификаций за счет значительного улучшения доступа в моторный отсек машины. Также следует отметить, что характерной особенностью двигателя Hatz 3M41 является автоматическая защита от условий эксплуатации (автоматическая остановка двигателя при обрыве ремня, при падении давления масла в системе смазки маслом).Двигатель Hatz 3M41 соответствует европейским требованиям Правил № 24-03 ЕЭК ООН в отношении «дыма».

Facebook

Твиттер

В контакте с

одноклассники

Google+

caddaymaha iyo dib u eegis

Heerka horumarka ee waa warshadaha fudud la yaab leh. Хаддаба каста ка хели картаа угу хабун фарсамо исага, халка айсан лакаг лакаг аад у бадан оо ку саабсан мишиинада вейн.таас оо ай авудаан в ай ла кулми дунто гуто каста оо вадада аад айа ло джесель мини-рараха ноока MKSM-800 sooca ах.

воск soo saarka

Machine Kurgan Dhismaha Plant ayaa sameeyay oo la sii daayay brand baabuur cusub, taas oo u soo jeestay fikradda ah qalabka dhismaha. Shirkadda Tani waa mid ka mid ah soo saarayaasha ugu weyn Russia ee casriga ah. Waxay soo saaraan labada qalabka dadka rayidka ah, oo ка shaqeeya si ay u horumariyaan qaar ka mid ah kaxeynayo difaaca.

Предварительная загрузка MKSM-800 ка мид ах лабада макамииша гудаха ийо дибадда чан ах, оо дхан си ай у размер ее хайста, хеер саре ах ее хуфнаанта ийо мидай махад. Waxaa xusid mudan in ay yihiin mid aad u fudud in ay ku shaqeeyaan oo ay u ilaaliyaan basaska.

Baaxadda isticmaalka

MKSM-800 sooca ah oo ku haboon si ay u qabtaan ku dhawaad ​​hawl kasta, warshaa loo isticmaalaa in laamaha kala duwan ee warshadaha casriga ah, dhismahayo, korontradaha. Isticmaalka gaari noocan oo кале ах воскей фурсад си ай у qabtaan кала дуван оо си caddaalad ах оо баллааран адегьяда ла xidhiidha маарейнта дхулка, загрузка ама дежинта халгаллада.Haddii ay jirto baahi ah in ay ka shaqeeyaan meel si caddaalad ah ku egtahay, doorashada xaqiiqdii waa для MKSM-800. astaamaha farsamo ee gaari ogolaan kaaftoomi-free si ay u fuliyaan hawsha, iyo xataa meelaha ku egtahay.

maamulka

Waayo, wadista mashiinka Haydarooliga isticmaalaa джойстики гаар ах лагу ракибай гудаха ее кабина ах. kontaroolada аяа ку xidhnaan караа от xakamaysada elektaroonik ах ама кабель ку shaqeeya. Halbeegga Тани воскай ку xiran tahay воск ка bedelidii модель ах, йо рабитаанкайга ах iibsadaa.

Нидаамка аяа единица чаади ах – хакамайсада это. Спасибо isaga u preload аяа dhaqaajinta ugu badnaan, dirawalku aanu u baahan tahay в ай ку ридай бадан oo дадаал марка ла джойстик a shaqeeya. Xeerarkii oo la bixisey MKSM-800 sooca ах воскаа ка середина ах nooca gaadhiga.

qol

На MKSM-800 edegga ku rakiban, ee profile dhan-birta ah la dhigtay a koob oo dheeraad ah koo-, iyo sidoo kale meelaha hawadu hawada oo kala duwan. Noocan ах dhismaha la kulmo shuruudaha ammaanka ее хадда.

Хаддии ан си гаар ах тиксгелин кол ах, воскаа хоре у пре-су урурай оо единица, таас оо уу лийахай оо дхан гачанта ку лагама маармаан ах, йо сидоо кал хабка чимилада ийо шубно бандхиггхиг.

Qaabkan ay awoodaan in ay shaqaalaha ka imanaysa alaabta dhacaya ilaaliyo, wuuna sii noolayn haddii ay dhacdo ka olaleeyan ah. На qaybo qol MKSM-800 waa baahida shaqsi, sida la kulmin noocyo kala duwan oo walwalka iyo mararka qaarkood aan awood u adkeysan dhabarjab kale.

Gudaha wuxuu ka kooban yahay qalab casri ah si ay u difaacaan buuqa iyo ciidda.Внутри isticmaalo darfaha doorsoon sameeyey caag, abuuray sida waafaqsan design ah si loo buuxiyo shuruudaha эргономичный iyo xuduudaheedu taageerada nolosha aadanaha, oo ka shaqeeya on farsamada la mid ah.

dayactirka

Sababo la halleeyo lillaahinimada ee furitaanka wiish goofo iyo qol ah, Sayid u leedahay dhammaan qaybaha iyo unugyada lagama maarmaanka u helaan weyn. Тани воскай у ogolaaneysaa в bedel loo eego si degdeg ах воск ка haleysan yahay oo u fuliyaan shaqada la xiriira dayactirka MKSM-800.dayactir rakiban yihiin oo kaliya sida ugu fudud burburiyey. Ияда оо ай тааси ауд, гаари шамуул ах оо ку гулейсан шараф ийо ixtiraam ку дхекс ширкадаха вадада у-дхиска.

двигатель

На MKSM-preload 800, taas oo ku xidhan lagu daydo iyo beddelka powerplant naaftada calaamadaha soo saarka US Cummins la fadhiisiyo, ama Jarmal Hatz. Waxay ку кала duwan yihiin awoodda, iyo qaboojinta ka dhigan. Awoodda American – 51 ура, iyo Jarmal ah – 52.9. Waxaa xusid mudan in qaboojinta ugu horeysay ee waa iyada oo la isticmaalayo nidaamka dareeraha, iyo tan labaad – hawada.

Cabirka

Dhammaan dhinacyada ugu muhiimsan iyo culayska ugu badan ee beddelka ах MKSM-800 ма кала дуван йихиин мидба мидка кале. marka laga reebo kaliya waa model la socdo daba-galaha “A”. Ширина колеи машиинада дамбеэяй вейн (маламид 145 см), размер халка инта кале – 141 см. Tirada kale sidoo kale way kala duwan yihiin. Длина МКСМ А-800 – 264,5 см, халкии 248,0, ширина хараи – 172 см. Vs версия 168 см. Дерерка ка яра дуван “А” ее хос ку сантимитир – 205,5 см.206,5 см. см. Сидаас дартид, восковая кордха кабиркуда, йо кулайска сии кордхая ее мишиинка. Qaybaha “A” Waxa uu leeyahay tiro ka mid ah 3.1 tan, heerka – 2,8 TU версия “A” предварительная загрузка MKSM-800 dayactir laga yaabaa kala duwan, tan iyo tirada kale ku siin heshiis воск яр оо kala duwan oo ka mid ah xubnaha muhiimka ah ee mishiinka ..

qalabka

Iyada oo ку xidhan codsiga, mishiinka, ee ku lifaaqan ugu kala duwan lagu rakibayaa karaa на MKSM-800. Все jirkooda dheeraad ah ka sameeyey laba nooc: deg deg ah-jib, wada shaqaynaya oo leh modules ganacsi laga heli karaa, iyo sidoo kale qalab gaar ah si loo soo dajiyo qalab deeanintraa ujaga ah, ji ah, ah, ah, ah, ah, ah ji keeno.macquul Таас аяа ка дхигайса мидай МКСМ-800. Ма jirto baahi loo qabo qalab gaar ah hawlgalka ay u soo iibsadaan qalab qaali ah laga keeno.

Внимание в биксио, в его наборе, в который входит МКСМ-800. Waxay yihiin dhajinta на giraangiraha пневматический в ay si weyn kor loogu qaado goobaha jar marka la guuro dhulka ku leh awoodda ah mid aad u yar load-dhalista. Track si weyn u kordhin dhex of mishiinka, oo dhan ee hoos ku qiimaha cadaadis gaar ah oo ku saabsan dhulka, iyo joogitaanka lugs gaar ah hagaajinaysaa sifooyinka xigay.

Ракибаадда воскаа лагу фулия си тоос ах на банджарине. Si looga fogaado ку saabsan diir iyo preload kuusha, ula socdaan dhimaya korodhka width. Тани ваа суурто гал ах ияда оо ло xirxiro ее сандукьяда установка dheeraad ах в ла дул дхиго xarumaha ка.

ширина Гусеница ma aha in ka badan 340 мм, cadaadiska dhulka waa kaliya 0,5 кг halkii сантимитир квадрат. Модуль Miisaanka дар-он la kala duwanaayeen karo, laakiin aan ka badnayn 117 кг.

qiimaha

In kasta oo ay caanka ah ee MKSM-800, qiimaheeda ma aha sida dimoqraadiga ah iyo kala duwanaan karaan, taas oo ku xidhan nooca unit awood.Версия la Cummins, двигатель ku kici doona oo ku saabsan 1.419.000 руб., Версия halka la Hatz warshad koronto ka – 1.597.000 руб. Ka qaalisan. Лаакин нус милян для МКСМ-800 – qiimaha ma aha final. Ияда оо ку xidhan nooca iyo nooca shaqada la doortay iyo qalabka shaqada ku haboon, taas oo sidoo kale ay tahay in la bixiyo si gooni gooni ah. Tusaale ahaan, baaldi caadiga ah la mugga a 0,46 кубического митира Waxaa kici doona 25 кун. модули adag Подробнее haboon yihiin: 360 кун oo loogu talagalay baaldi dhulka qoda iyo 230 oo кун oo loogu talagalay baxsadeen oo ах.

Технические характеристики мксм. Технические характеристики мкксм Сколько весит мксм 800

Универсальная коммунальная строительная машина МКСМ является одним из лидеров продаж в своем сегменте, поскольку технические характеристики, долговечность и производительность этих машин находятся на высоком уровне, а за многие годы использования машин МКСМ пользователи смогли убедитесь в надежности и долговечности данной модели.

Сфера применения многоцелевой коммунальной строительной техники МКСМ

Чрезвычайно широкий: от небольших площадей до промышленных зон.Конструктивные особенности этих машин позволяют им плавно изменять скорость и направление движения, вращаться вокруг собственной оси. МКСМ наиболее востребованы в строительных организациях, ЖКХ, дорожном хозяйстве, промышленности и на транспорте. Популярность этой техники объясняется сочетанием универсальности, позволяющей механизировать практически все инженерные, транспортные, строительные, погрузочные и землеройные работы, компактностью и высокой маневренностью, что позволяет организовать работу в стесненных условиях ( в узких проходах, закрытых помещениях, на дворовых территориях), где общие ограничения делают невозможным использование традиционных методов.

Габаритные размеры МКСМ позволяют проникать даже в проемы высотой 2,1 м и шириной 1,8 м. МКСМ идеален для ухода за тротуарами, пешеходными дорожками, аллеями, рынками, при прокладке коммуникаций, обслуживании дорог и ландшафтного дизайна.

Кроме того, температурный диапазон эксплуатации МКСМ от -40 до +45, удовлетворяет потребности потребителей во всех климатических зонах России. Модели МКСМ комплектуются современными дизельными двигателями, соответствующими европейским экологическим нормам.Применительно ко всем производимым модификациям МКСМ сохраняется основной принцип – обеспечить максимальную универсальность оборудования, т.е. применимость во всех основных сегментах рынка, в том числе за счет обслуживания широкого ассортимента быстросъемных агрегатов.

По запросу потребителей на МКСМ поставляется комплект навесного оборудования: для погрузки (различные ковши, вилы и др. Техника), очистки (щетка, отвал, снегоочиститель и др.), Землеройных (буровая, экскаваторная техника), строительства ( бетономешалка) и другие.работы, в том числе на грунтах с малой несущей способностью (в случае установки на МКСМ комплекта металлических гусениц, повышающих тягово-сцепные свойства машины).

При этом замена рабочего оборудования занимает немного времени – оборудование оснащено быстродействующим зажимом, что позволяет оператору менять оборудование самостоятельно и без использования дополнительных инструментов.

Характеристики МКСМ
МКСМ 800Н МКСМ 800К МКСМ 1000
Двигатель
Модель HATZ 2M41 HATZ 2M41 HATZ 3M41 КАММИНЫ А2300 HATZ 3M41
Тип двигателя дизель, четырехтактный
2-цилиндровый
дизель, четырехтактный 3-цилиндровый дизель, четырехтактный дизель, четырехтактный
3-цилиндровый
Система охлаждения воздух воздух вода воздух
Мощность номинальная, кВт (ч.стр.) 27 (36) 27 (36) 36,8 (50) 33 (44) 36,8 (50)
Удельный расход топлива, г / кВт · ч (г / л.с. · ч) 220 (161,8) 220 (161,8) 220 (161,8) 253 (186) 220 (161,8)
Топливный бак, л 50 50 50 50 50
Предпусковой подогреватель авто авто авто
Тактико-технические характеристики
Максимальная грузоподъемность, кг 550 650 800 990
Максимальная скорость движения, км / ч 10 10 10 10
Преодолеваемый подъем, град, не более 13 13 13
Нагреватель автономный автономная зависимая автономный
Габаритные размеры, масса
Длина с основным ковшом, мм 3200 3200 3270 3270
Ширина машины с шинами, мм 1400 1400 1680 1680
Ширина колеи, не более, мм 1180 1180 1410 1410
Высота станка по проблесковой лампе, мм 2200 2200 2215 2215
Дорожный просвет, не менее, мм 200 200 206 206
Эксплуатационная масса с основным ковшом, мм 2400 2400 2800 3400

Приставки к МКСМ для погрузочных работ

Главный ковш … Предназначен для погрузки и перемещения различных грузов – удобрений, сыпучих материалов (опилки, стружка), снега, различных типов грунтов. Кроме того, ковш можно использовать как отвал для перемещения и выравнивания почвы.

Стрела грузовая … Применяется для подъема, перемещения, погрузки и транспортировки крупногабаритных грузов.

Грузовой штифт … Применяется для перемещения, погрузки и транспортировки крупногабаритных грузов (рулоны бумаги, мотки проволоки, трубы).

Вилка с зажимом … Они используются в строительстве, сельском хозяйстве, при устройстве садов, парков и в других отраслях народного хозяйства. Их можно использовать при погрузке сколотых кустов, пиленых стволов, веток, при работе с соломой, сеном, силосом, навозом, металлоломом, бутовым камнем, трубами, утилизируемыми материалами и другими крупногабаритными грузами.

Вилы грузовые … Применяются для транспортировки, складирования и других грузовых операций, выполняемых с штабелированными грузами, ящиками, поддонами и другими материалами, которые можно штабелировать.Вилки используются в т.ч. на складах и таможенных терминалах.

Навесное оборудование МКСМ для ЖКХ

Отвал поворотный … Предназначен для перемещения (сгребания и раздачи) различных материалов при планировке территорий, для удаления с площадок камней и различных сыпучих и штучных материалов, для засыпки траншей, а также для очистки дороги от мусора.

Подметально-уборочная машина … Применяется для общественных работ при уборке мусора производственных помещений, дворов, тротуаров, пешеходных дорожек и других участков с твердым покрытием, а также для сбора пыли, песка, грязи.

Щетка дорожная … Используется для уборки и подметания пешеходных дорожек, площадей, дорог, тротуаров, дворов и других участков с твердым покрытием.

Снегоочиститель … Предназначен для уборки свежевыпавшего и утрамбованного снега.

Разбрасыватель противообледенительных материалов … Предназначен для обработки дорог, улиц, площадей, аэродромов и других территорий специальными антигололедными материалами.

Оборудование к МКСМ для проведения земляных работ

Траншейный экскаватор … Предназначен для рытья траншей прямоугольной формы в почвах: легкая песчаная глина, растительный грунт, торф, влажный песок, мелкий гравий.

Экскаватор ковшовый … Предназначен для рытья ям, котлованов, траншей в почвах: легкая песчаная глина, растительный грунт, торф, мокрый песок, мелкий гравий.

Рыхлитель … Предназначен для рыхления тяжелых плотных грунтов, в том числе: глины, суглинка, булыжника, мерзлого песка.

Буровое оборудование … Предназначено для бурения скважин диаметром 200, 300 и 400 мм в незамерзших грунтах 1-4 категорий (глина, растительный грунт, торф, песок сырой, – мелкий гравий).

Навесное оборудование для строительных работ

Бетономешалка … Предназначена для приготовления мобильных бетонных смесей на различных строительных площадках с небольшим объемом работ при температуре окружающей среды не менее 5 ° C

Мини-погрузчик МКСМ-800 – компактная спецмашина, выпускаемая курганским заводом. Эта модель незаменима при проведении различных работ на складах различных предприятий, а также в строительстве, когда использование другого оборудования невозможно из-за его габаритов.Погрузчик оснащен трехцилиндровым двигателем мощностью 34 киловатта или 46 лошадиных сил.

Эта машина вполне конкурентоспособна, так как ни в чем не уступает зарубежным аналогам. Также стоит отметить, что мини-погрузчик МКСМ-800 более популярен в России благодаря надежной конструкции, компактным размерам, отличной маневренности и доступной стоимости. Стоимость этой модели существенно ниже, чем у машин зарубежных производителей. Достаточно небольшие размеры позволяют транспортировать его на другие рабочие площадки без использования специального оборудования, так как погрузчик легко помещается в любой грузовик или прицеп.МКСМ-800 может агрегатироваться с несколькими видами дополнительного оборудования, что значительно расширяет спектр выполняемых им работ.

Навигация по артикулу

Назначение

Мини-погрузчик МКСМ-800 имеет широкое назначение. Машина используется в коммунальном хозяйстве, строительстве, промышленности и на некоторых предприятиях, где от машины требуется компактность.

Данная модель отлично справляется с такими работами, как погрузка грунта различного состава, планировка территорий, очистка участков дорог и улиц от снега и мусора, рытье траншей, бурение скважин.Но чаще всего МКСМ-800 применяется для работы на складах, так как благодаря небольшим размерам и отличной маневренности способен работать в достаточно стесненных условиях. Этот автомобиль легко проезжает через узкий дверной проем, ширина которого может достигать 1800 миллиметров, а высота – 2100 миллиметров.

В коммунальном хозяйстве погрузчик используется для очистки различных территорий и участков от снега, мусора и других загрязнений.

Вложения

Для того, чтобы МКСМ-800 мог выполнять все необходимые задачи в различных областях, производитель решил придать погрузчику универсальность за счет дополнительных приспособлений.В настоящее время для мини-погрузчика МКСМ 800 доступно довольно большое количество различного навесного оборудования, а именно:

  • Ковш передний главный. Длина этого ковша составляет 1180 миллиметров. Ширина имеет значение 1730 миллиметров. По высоте этот агрегат равен 800 миллиметрам. Его максимальный объем составляет 465 кубических миллиметров. Он весит 150 килограммов. Зубов нет.
  • Ковш фронтальный карьерный. Его длина также составляет 1180 миллиметров. Его ширина составляет 1730 миллиметров. Высота имеет значение 800 миллиметров.Объем такого ковша – 465 кубических миллиметров. Масса 161 килограмм. На нижнем крае ковша восемь зубьев.
  • Передний поворотный нож. Максимальный угол поворота составляет около 30 градусов (плюс / минус). Ширина по прямой – 2000 миллиметров. Длина клинка составляет ровно 1000 миллиметров. Высота имеет значение 800 миллиметров. Его масса равна 230 килограммам.
  • Щеточное оборудование. Максимальный угол поворота составляет плюс / минус 30 градусов. Щетка для подметания имеет ширину захвата 1800 миллиметров в прямом положении и 1500 миллиметров при полном повороте.Скорость движения по поверхности – 8 километров в час. Есть бак для воды на 200 литров. Общая ширина всего агрегата составляет 2200 миллиметров. Длина 1100 миллиметров. Высота оборудования – 1200 миллиметров. Вес готовой к работе установки – 274 килограмма.
  • Подметально-уборочная машина навесная. Общая ширина такого агрегата составляет 2450 миллиметров. Ширина захвата поверхности составляет 2000 миллиметров. Скорость движения – 5 километров в час. Длина всей конструкции 2150 миллиметров.Высота 1200 мм. Масса такого оборудования – 500 килограмм.
  • Вилы фронтальные с зажимом (захватом). Применяется данным типом техники в сельском хозяйстве для работы с различными видами растительности (сено, силос и др.). Максимальный вес, который выдерживает данное устройство, составляет 800 килограмм. Максимальная высота подъема оборудования 3010 миллиметров. Общая ширина конструкции составляет 1800 миллиметров при рабочей ширине 1597 миллиметров. Длина ровно 1000 миллиметров.Высота 950 миллиметров. Масса готового к эксплуатации оборудования составляет 246 килограмм.
  • Вилы фронтальные погрузочные. Это оборудование способно выдержать нагрузку массой не более 800 килограмм. Есть возможность изменения рабочей ширины с 230 миллиметров до 1550 миллиметров. Максимальная высота подъема 3060 миллиметров. Ширина самой конструкции составляет 1580 миллиметров. Эти вилки имеют массу 130 кг.
  • Стрела с фронтальной загрузкой.Максимально допустимый вес груза не более 800 кг. Максимальная высота подъема – 3000 миллиметров. Длина такой стрелы – 980 миллиметров. Ширина у основания 1080 мм. Высота конструкции 910 миллиметров. Масса собранного оборудования равна 83 килограммам.
  • Передний загрузочный штифт. Также он используется для подъема необходимых грузов. Максимальная высота подъема – 3000 миллиметров. Допустимая весовая нагрузка равна 800 килограммам, но стоит отметить, что грузоподъемность рассчитывалась на самом конце штифта и, следовательно, чем ближе нагрузка к основанию, тем больше грузоподъемность этого оборудования.Длина этого штифта – 920 миллиметров. Ширина всей конструкции составляет 1080 миллиметров. Высота 430 мм. Вес грузовой шпильки – 64 килограмма.
  • Оборудование буровое предварительное. Всего на агрегат можно установить три шнека. Диаметр первого – 200 миллиметров (вес 42 килограмма), второго – 300 миллиметров (вес 58 килограммов), а третьего – 400 миллиметров (вес 47 килограммов). Максимальная глубина сверления при использовании первого и второго сверла составляет 2000 мм, при использовании третьего – 1500 мм.Образец буры весит 115 килограмм. Ширина всего агрегата составляет 900 миллиметров. Длина 2340 мм. Высота имеет значение 670 миллиметров. Оборудование весит 150 килограммов.
  • Гидромолот. Его длина составляет 580 миллиметров. Ширина 1360 миллиметров. Высота ровно 1000 миллиметров. Каждый удар этого молота имеет энергию 480 джоулей. Частота удара может составлять 550 ударов в минуту или 1200 ударов в минуту, в зависимости от установленной скорости. Гидромолот весит 246 килограммов.
  • Экскаватор ковшовый. Ковш копающий имеет объем 463 кубических миллиметра. Максимальная высота разгрузки 2000 мм. Высота оборудования с поднятым ковшом – 3100 мм, в транспортном положении – 2100 мм. Максимальная глубина копания – 2400 миллиметров. В длину этот агрегат составляет 2120 миллиметров. Ширина опор по краям – 2520 миллиметров. Вес в сборе составляет 790 килограммов.
  • Экскаватор фронтальный траншейный.Этот агрегат способен копать траншею глубиной не более 1000 миллиметров и шириной не менее 160 миллиметров. Длина оборудования 2200 миллиметров. Ширина – 1200 миллиметров. Высота такого экскаватора – 600 миллиметров. Вес в готовом к употреблению состоянии – 363 килограмма.
  • Оборудование для рыхления. Максимально возможная глубина рыхлителя не менее 240 миллиметров. Ширина захвата составляет 1131 миллиметр. Длина конструкции оборудования 900 миллиметров.Общая ширина 1300 миллиметров. Высота имеет значение 670 миллиметров. Рыхлитель весит 142 килограмма.
  • Центробежный разбрасыватель противообледенительных материалов. Ширина разбрасывания на малых оборотах дисков составляет не менее 3000 миллиметров, при максимальных оборотах – не более 15000 миллиметров. Бункер имеет объем 400 кубических миллиметров. Масса такого агрегата – 230 килограмм.
  • Снегоуборочная техника. Ширина очищаемой площади не более 1745 миллиметров.Максимальная глубина снега, с которой все еще может справиться оборудование, составляет 250 миллиметров. Дальность выброса снега не менее пяти метров. Длина оборудования 1150 миллиметров. Ширина 1900 миллиметров. Высота равна 880 миллиметрам. Собранный вес составляет 317 килограмм.

Модификации

Мини-погрузчик МКСМ-800 имеет несколько модификаций, а именно МКСМ-800А, МКСМ-800К, МКСМ-800Н, МКСМ-800А-1. Все эти модели отличаются друг от друга только мощностью силового агрегата и комплектацией.Изменения, касающиеся внешнего вида, отсутствуют ни в одной из моделей.

  1. МКСМ-800А комплектуется четырехцилиндровым двигателем Cummins A2300, который развивает мощность 35,3 киловатт или 48 лошадиных сил.
  2. MKSM-800K также оснащен двигателем Cummins A2300, но его мощность снижена до 32,4 киловатт или 44 лошадиных сил.
  3. MKSM-800N использует немецкий трехцилиндровый силовой агрегат Hatz 3M41, способный развивать максимальную мощность 38,9 киловатт или 52,9 лошадиных сил.
  4. MKSM-800A-1 имеет четырехцилиндровый агрегат Kubota V2403, который выдает максимальную мощность 37,5 киловатт или 51 лошадиную силу.


Технические характеристики

Эксплуатационная масса мини-погрузчика МКСМ-800 – 2800 кг. Максимальное тяговое усилие – 24 килоньютона. Гидравлическая система имеет грузоподъемность 800 кг. Минимальный радиус поворота с базовым ковшом – 2440 миллиметров. Максимальная высота разгрузки составляет 2410 миллиметров.При такой же высоте вылет стрелы составляет 640 миллиметров.

Базовая модель оснащена трехцилиндровым силовым агрегатом Cummins A2100, который способен выдавать номинальную мощность 34 киловатт или 46 лошадиных сил. Система охлаждения двигателя – жидкостная, вмещает до 12 литров жидкости (антифриза). Максимальная скорость, с которой может двигаться погрузчик, составляет 12 километров в час. Имеется топливный бак на 55 литров.

Длина погрузчика 2480 миллиметров. Ширина 1680 миллиметров.Высота равна 2065 миллиметрам. Колея автомобиля составляет 1410 миллиметров. Дорожный просвет составляет 206 миллиметров. Может подниматься до 10 градусов.


Особенности

Мини-погрузчик МКСМ-800 завоевал большую популярность благодаря своим техническим характеристикам. В частности, он имеет довольно небольшие размеры и отличную маневренность, что позволяет выполнять разного рода работы в стесненных условиях. Также он может использовать большое количество насадок, значительно расширяя спектр выполняемых им работ.К тому же он может похвастаться экономичностью, доступной стоимостью, мощным двигателем, простотой использования и простотой дальнейшего обслуживания.


Видео

Двигатель

Трехцилиндровый дизельный двигатель Cummins A2100 устанавливается на базовую модель мини-погрузчика МКСМ-800. Его максимальная мощность составляет 34 киловатта или 46 лошадиных сил. Максимальное количество оборотов коленчатого вала – 2200 об / мин. За час работы потребляет в среднем до 6 литров дизельного топлива. Система охлаждения жидкостная.Двигатель вмещает 9 литров масла.


Цена новые и б / у

Мини-погрузчик

МКСМ-800 можно купить по цене от 900 тысяч до 1,3 миллиона российских рублей. Подержанный доступен в продаже по цене от 200 тысяч до 800 тысяч рублей.

Цена учитывается с учетом года выпуска, версии (базовая или доработанная), комплектации, наработки и технического состояния (для бывшего в употреблении оборудования) и навесного оборудования.

Погрузчик МКСМ-800

Мини-погрузчик МКСМ-800 (универсальная коммунальная строительная машина) предназначен для погрузки и транспортировки грунта и рыхлых пород, планировки территории, уборки снега и вывоза мусора, рытья ям и траншей, бурения скважин.

Чаще всего МКСМ-800 применяется на промышленных, строительных, коммунальных и дорожных работах, а также в других отраслях, где жесткие условия не позволяют использовать крупногабаритную технику.

Высокая компактность и отличная управляемость делают его пригодным для использования в ограниченном пространстве.Габаритные размеры машины позволяют пробивать проемы высотой 2,1 м и шириной 1,8 м. Небольшой вес и габариты погрузчика позволяют перевозить его на грузовике или прицепе.

МКСМ-800 плавно меняет скорость движения и поворачивает на месте благодаря бесступенчатому переключению передач в правой и левой КПП с помощью объемного гидропривода. Движение контролируется двумя джойстиками, установленными в боковых панелях.

Основным преимуществом станка является универсальность, обеспечиваемая множеством быстросменных приспособлений… Смена навесного оборудования настолько проста, что оператор может сделать это сам, при этом из гидравлических систем машины и навесного оборудования не сливается рабочая жидкость, соединенная с помощью быстроразъемной муфты.

Преимущества погрузчика МКСМ-800 перед аналогами:

  • малые габаритные размеры, высокая управляемость и проходимость;
  • широкий ассортимент навесного оборудования для различных работ;
  • управление машиной и навесным оборудованием осуществляется с помощью джойстиков;
  • экономичный дизельный двигатель с жидкостным или воздушным охлаждением;
  • Объемный гидропривод
  • , обеспечивающий плавное изменение скорости вращения бортовых передач;
  • есть возможность использования гидрооборудования;
  • электрическое или механическое управление;
  • простота обслуживания и ремонта.

Мини-погрузчики МКСМ-800 выпускаются в двух модификациях, различающихся моделями установленных дизельных двигателей: с дизельным двигателем А2300 производства американской компании Cummins, с двигателем Hatz 3M41 (Германия).

Осенью 2011 года прошла испытания новая модернизация мини-погрузчика МКСМ, получившая название МКСМ-800А . Отличительные особенности погрузчиков новой серии – это сварная рама, включающая цепные редукторы и баки, зубчатый привод насоса снят (гидронасос установлен непосредственно на картер сцепления), а вместо исключенной штанги используется регулировочный клапан. рычаги.Импортные цепные редукторы используются совместно с двумя быстроходными гидромоторами. Для обеспечения наилучшего запуска погрузчика с бортовым поворотом при низких температурах между двигателем Cummins американского производства и гидравлическими насосами установлена ​​муфта.

Технические характеристики:

Имя МКСМ-800К МКСМ-800Н МКСМ-800А
Двигатель
Модель двигателя Камминз А2300 Hatz 3M41 Камминз А2300
Система охлаждения жидкость воздух жидкость
Мощность, л.с.п. 44 52,9 48
Размеры и масса
Масса эксплуатационная, кг 2800 3100
Ширина колеи, не более, мм 1410 1450
Минимальный радиус поворота, мм 2440
Дорожный просвет, не менее, мм 206
Габаритные размеры, мм
– длина
– ширина
– высота

2480
1680
2065

2645
1720
2055
Тактико-технические характеристики
Максимальная грузоподъемность, кг 800
Максимальная скорость, не менее, км / ч 10 18
Угол пересечения, не более, град.
– перед
– задний

13
23

13
27
Максимальная статическая опрокидывающая нагрузка, кН 16
Тип гидравлического управления механический электрический

Видео:

Для многих отраслей промышленности и сельского хозяйства требуется оборудование небольших размеров, позволяющее выполнять рабочие функции в ограниченном пространстве. Более того, использование такой техники должно быть оправдано набором множества функций.Известен один из представителей популярных автомобилей, используемых при решении многих задач, погрузчик МКСМ 800. Технические характеристики МКСМ-800 позволяют использовать данную модель при выполнении различных погрузочно-разгрузочных операций, коммунальных задач и других видов работ в городских условиях. Благодаря компактным размерам и универсальности эта машина станет незаменимым помощником на небольшом пространстве.
Погрузчик предназначен для перемещения сыпучих материалов, перевозки на короткие расстояния, бурения скважин, рытья траншей, уборки заснеженных территорий, уборки мусора, при работе на складе.Размеры MKSM 800 позволяют быстро выполнять задачи, в которых использование обычного оборудования нецелесообразно. Модель отличается высокой скоростью и хорошими характеристиками. Он широко используется при уходе за тротуарами, дорогах и озеленении.

Погрузчик

произведен российской компанией Chetra. МКСМ – это многофункциональная коммунальная строительная машина. Число 800 указывает на грузоподъемность оборудования. Погрузчик может быть оснащен различными двигателями, поэтому существует 2 типа погрузчиков: МКСМ 800н и МКСМ 800к.Буква К означает наличие двигателя Cummins американского производства (John Deere), а буква H говорит о комплектации с немецким мотором HATZ. Оба типа имеют объем ковша 0,46 м3.
Погрузчик имеет сменного оборудования. , который очень быстро и легко устанавливается.

Мини-погрузчики мксм 800

Основные характеристики:

  • Рабочая скорость – 10 км / ч
  • Объем топливного бака – 55 л
  • Габаритные размеры – 2,06×2,48×1,68 м
  • Дорожный просвет – 20.6 см
  • Наименьший радиус поворота с ковшом – 2,44 м
  • Наибольшее тяговое усилие – 24 кН
  • Уровень подвески ковша – 3,06 м
  • Упругий подъем – 13 градусов
  • Наибольший уклон при подъеме груза (не более 750 кг) – не менее 10 градусов
  • Наибольший уклон при подъеме груза (более 750 кг) – не менее 5 градусов
  • Условия окружающей среды при эксплуатации – -40- + 45 ° С

Техника хорошо маневрирует благодаря плавности хода.
В условиях бездорожья или вязкой почвы колеса оснащены резино-металлическими гусеницами. Для этого на конструкции специально разработаны соответствующие элементы. В результате установки гусениц тяга и тяга увеличиваются.

Характеристики двигателя

Мини-погрузчик МКСМ 800 может оснащаться двигателями различных марок. Выше уже говорилось о двух типах погрузчиков с разными двигателями. Также возможна установка моторов японского и немецкого производства.В зависимости от типа мотора модификации машины имеют разную мощность, систему охлаждения и количество цилиндров. Все модели работают на дизельном топливе. Количество цилиндров может быть три или четыре. Модель МКСМ-800к имеет четыре рабочих цилиндра с жидкостным охлаждением. Вариант МКСМ 800Н имеет трехцилиндровый двигатель с воздушной системой охлаждения. Мощность различных моделей варьируется от 32кВт до 38кВт.
Что касается типа двигателя, то модели Cummins в настоящее время изготавливаются в основном на заказ, а модели Hatz более распространены.Благодаря ряду положительных качеств эти погрузчики ценятся в самых разных сферах применения. К таким преимуществам можно отнести:

  • Ресурс двигателя – 18000 часов
  • Отсутствие радиаторов и охлаждающих жидкостей, поскольку предусмотрено воздушное охлаждение
  • Большой межсервисный интервал
  • Наличие автоматического отключения при падении давления или обрыве ременной передачи
  • Мощность 50 л.с.



Кабина погрузчика

Координация движений машины осуществляется из кабины.Внутри находятся рычаги джойстика с механическим и электрическим управлением. Передняя часть кабины представляет собой дверь. В кабине предусмотрены крючки для одежды. А еще есть ящик для хранения необходимых деталей. Лобовое стекло довольно широкое для хорошей обзорности. Если видимость плохая, его можно очистить средством для мытья стекол. Боковые окна оборудованы форточками. Заднее стекло служит выходом в аварийной ситуации. Зимой в кабине остается тепло благодаря инновационной теплоизоляции и качественной печи. Наличие вентилятора помогает уменьшить количество пыли в кабине.
Погрузчик легко трансформируется в облегченную модель, заменив окна решетками. В этом случае предусмотренный ремень и дуга безопасности гарантируют безопасность водителя во время работы. Чтобы отремонтировать модули погрузчика, откиньте кабину назад и зафиксируйте ее соответствующими инструментами.

Расход топлива

Мини-погрузчик МКСМ-800 ценится за низкие эксплуатационные расходы. Базовая модель имеет невысокий удельный расход топлива, который составляет 220 г / кВт * ч.

Устройство

Модельный ряд МКСМ-800 представлен аналогичными модификациями, которые отличаются только грузоподъемностью и тяговым усилием.Кроме того, все они оснащены погрузочным ковшом. Оборудование оснащено гидравлическими системами. Размер и вес конструкции практически у всех одинаковые. Только модель МКСМ-800А имеет отличный вес 3,1 тонны, а остальные модификации – 2,8 тонны.
Главный ковш можно заменить другим навесным оборудованием:

  • Карьерный ковш
  • Поворотный вал бульдозера
  • Ковш и траншейный экскаватор
  • Погрузочная и прижимная вилы
  • Буровая насадка
  • Устройство для очистки
  • Бетономешалка
  • воздуходувка
  • Рыхлитель

Навесное оборудование очень быстро подключается к гидравлической системе погрузчика и не требует сложного обращения.

К общим положительным моментам работы можно отнести:

  • Простота маневрирования в ограниченной плоскости
  • Возможность плавно и быстро выполнять разнообразные манипуляции
  • Стекло в кабине выполнено из безопасного материала
  • Комфортность и легкость использования
  • Возможность эксплуатации в любое время года

Общие недостатки этого загрузчика не отмечены. При эксплуатации той или иной модели могут быть некоторые недостатки, но их нельзя сравнивать с очевидными положительными качествами.

Настоящее руководство по эксплуатации и обслуживанию предназначено для универсального мини-погрузчика МКСМ 800. Оно разработано в соответствии с руководствами по эксплуатации и уходу за отдельными узлами погрузчика МКСМ 800, техническими условиями, а также правилами техники безопасности.

Инструкция содержит технические данные погрузчика МКСМ, описание его конструкции, инструкции по обслуживанию и уходу за машиной, а также смазку, правила безопасности при работе с погрузчиком и его транспортировке.При правильном соблюдении инструкций, приведенных в данном руководстве, можно избежать неисправностей и травм, поэтому необходимо, чтобы персонал, работающий с мини-погрузчиком MKSM 800, перед началом любых работ в достаточной степени ознакомился с содержанием данного руководства. .

В связи с постоянным совершенствованием продукции и ее параметров производитель оставляет за собой право вносить соответствующие изменения в конструкцию мини-погрузчика МКСМ 800.

Универсальный мини-погрузчик МКСМ предназначен для погрузки, разравнивания и перемещения пародии 1-4 классов с использованием основного ковша, рытья узких траншей, бурения ям в горных породах 1-2 классов с использованием соответствующего сменного рабочего оборудования.

Технические характеристики мини-погрузчика МКСМ 800

Дизельный двигатель Зетор 5201.22
Посмотреть Четырехтактный
Диаметр цилиндра 102 мм.
Ход поршня 110 мм.
Степень сжатия 17
Количество цилиндров 3
Рабочий объем цилиндров 2696 см3
DIN мощность 31.1 кВт
СтрАУ мощность 34,4 кВт
Средний расход топлива 6 л / час
Скорость холостого хода 600 + 50 об. / Мин.
Порядок цилиндров 1 – 3 – 2
Главная передача шестерни механические, цилиндрические
Кол-во редукторов 1 + 1
Масса одной коробки передач 169 кг.
Привод насоса механическое, отключаемое при помощи сцепления
Гидравлические ходовые насосы НПА 33
Гидравлические ходовые двигатели МПа 33
Шины 10,0 / 75 – 15,3
Диски 9 х 15,3
Давление в шинах 0,392 МПа
Рулевое управление Механический
Гидравлический насос агрегата U32l
Рабочее давление 16 МПа
Гидравлический распределитель RSK 16 T3
Фильтр гидравлический H 22
Постоянная скорость движения вперед 12 км / ч
Максимальное тяговое усилие 24 кН
Минимальный радиус поворота с ковшом 2440 мм.
Работа на склоне 10 градусов
Стояночный тормоз тормоза на склоне 13 градусов
Преодолеть подъем по тропе 13 градусов
Стреловой подъемник 5 сек.
Опускание стрелы 3 сек.
Разгрузка ковша при макс. высота подъема 1,9 сек.
Теоретический рабочий цикл 12 сек.
Номинальная грузоподъемность 800 кг.
Эксплуатационная масса с ковшом 2851 кг.
Транспортная масса оса с основным ковшом 2711 кг.
Полная масса погрузчика МКСМ 800 3700 кг.
Напряжение электрооборудования 12 в
Аккумуляторная батарея 2 х 12 В
Емкость аккумулятора 90 ампер
Генератор, напряжение и ток 14 В x 55 ампер.
Стартер 2,9 кВт x 12 В
Ширина погрузчика МКСМ 800 1680 мм.
Длина погрузчика МКСМ 800 3270 мм.
Погрузчик Dina МКСМ 800 без ковша 2480 мм.
Высота погрузчика МКСМ 800 2005 мм.
Ширина колеи 1419 мм.
Максимальный вылет 1370 мм.
Ширина основного ковша 1730 мм.
Максимальная высота погрузчика с ковшом 3700 мм.
Дорожный просвет 206 мм.

Заправочные объемы мини-погрузчика МКСМ 800

Техническое описание агрегатов

Ходовой привод мини-погрузчика МКСМ 800 обеспечивается трансмиссией с дизельным двигателем Zetor 5201, жестко соединенной с приводом насоса и с насосами движения НПА 33 и насосом рабочего оборудования У32л.Бортовые передачи приводятся в действие гидравлическими двигателями MPA 33 и обеспечивают постоянный привод мини-погрузчика на передние и задние колеса. Маслоохладитель гидравлической системы и радиатор системы охлаждения мини-погрузчика расположены перед двигателем. Топливный бак расположен с правой стороны, гидробак – с левой стороны во внутренней раме. Распределитель РСК16Т3 расположен перед регулируемыми насосами НПА 33 под гидрофильтром рабочей жидкости. Для удобства доступа к отдельным узлам погрузчика МКСМ 800 кабина безопасного типа откидывается после предварительного отсоединения петель в кабине погрузчика.В кабине находятся все органы управления, приборы и сиденье оператора. Все это вместе составляет единую сборочную единицу. Колеса погрузчика прикреплены к бортовым редукторам, которые крепятся с обеих сторон рамы погрузчика. Подогрев расположен в левой части кабины изнутри. Батареи расположены на правом и левом крыле. Доступ к ним возможен после подъема крышек, которые оснащены мотоциклетным замком.


Мини-погрузчик МКСМ 800 оснащен дизельным двигателем Zetor 5201, который упруго установлен.Доступ к двигателю осуществляется сзади после подъема заднего кожуха радиатора и сверху после опрокидывания капота и кабины. Это четырехтактный трехцилиндровый дизельный двигатель с прямым впрыском и водяным охлаждением. Картер коленчатого вала отлит из серого чугуна, неразъемный, с фланцем для крепления привода насоса. Головка блока цилиндров независима для каждого цилиндра, гильзы цилиндров сменные.

Система охлаждения двигателя – жидкостная с принудительной циркуляцией и с термостатом.Циркуляционная система смазки с мокрой ванной, погрузчик МКСМ комплектуется двухступенчатым или сменным масляным фильтром. Система подачи топлива состоит из топливного насоса, механического универсального регулятора и топливоподкачивающего насоса. Двигатель Zetor 5201 охлаждается жидкостью с принудительной циркуляцией, обеспечиваемой центробежным насосом, установленным в передней части картера и приводимым в действие водяным насосом через клиноременную передачу. В систему охлаждения входит небольшой контур с термостатом, который быстро нагревает мотор до рабочей температуры до 80 градусов.Пробка заливной горловины находится на верхней части радиатора, кран слива охлаждающей жидкости расположен в нижней левой части радиатора. Система питания погрузчика МКСМ состоит из топливного бака, системы подачи топлива на двигатель и топливопроводов. Топливный бак расположен сзади с правой стороны с заливной горловиной за кабиной. Топливный бак имеет емкость 55 литров. Топливо всасывается топливоподкачивающим насосом снизу бака через топливопровод. Внизу топливоподкачивающего насоса грубой очистки топлива установлен фильтр.От топливоподкачивающего насоса дизельное топливо перекачивается в топливный насос Motorpal через одноступенчатый топливный фильтр … Топливный насос качает топливо по трубкам высокого давления в форсунках. Избыточное топливо из форсунок двигателя возвращается в топливный бак по возвратной магистрали.

Гидравлическая система погрузчика МКСМ 800

Служит для привода рабочего оборудования и ходовой части. Он состоит из двух гидравлических контуров: контура агрегата и контура привода тележки.

МКСМ 800 рабочее оборудование контур

Состоит из насоса У32л, трехсекционного клапана РСК16Т3, двух гидроцилиндров для подъема и опускания стрелы и двух гидроцилиндров открытия и закрытия ковша.Этот контур защищен давлением 16 МПа при частоте вращения двигателя 1500 об / мин предохранительным клапаном на распределителе РСК16Т3.

MKSM 800-тактный приводной контур

Состоит из двух гидравлических насосов NPA 33 и двух гидравлических двигателей MPA 33. Этот контур защищен давлением 35 МПа с помощью предохранительных клапанов высокого давления, встроенных в гидравлические двигатели MPA 33. Бак для рабочей жидкости, радиатор и фильтр общие для обоих контуров. Гидравлический бак имеет емкость 55 литров.

Привод насоса МКСМ 800

Служит для передачи крутящего момента от двигателя через муфту к регулируемым насосам НПА 33, обеспечивающим движение погрузчика с помощью гидромоторов МПА 33, а также к шестеренчатому насосу У32Л, питающему гидроцилиндры агрегата. рабочее оборудование.

Привод насоса состоит из коробки отбора мощности и муфты, которые вместе образуют единый блок.

Управление приводом насоса сводится к его отключению от двигателя, особенно для облегчения запуска двигателя при более низких температурах.Эта операция выполняется механически с помощью педали сцепления, расположенной в кабине оператора.

Привод погрузчика МКСМ 800 гидростатический. Силовой агрегат – дизель Zetor 5201, мощность которого обеспечивает оптимальные динамические параметры погрузчика при работе. Крутящий момент от двигателя передается через маховик и муфту на привод насоса. Сцепление однодисковое, выключается педалью в кабине оператора. Он служит для отключения привода насоса для облегчения запуска двигателя.


Картер привода насоса снабжен фланцами для крепления двух регулируемых насосов НПА 33, приводящих в движение шасси, и одного шестеренчатого насоса У 32л. рабочее оборудование гидравлической системы. От гидравлических насосов с регулируемой передачей крутящий момент передается гидростатически на гидравлические двигатели MPA 33 с помощью шлангов высокого давления. От гидравлического двигателя крутящий момент передается на бортовые передачи с помощью шестерен, которые расположены между гидравлическими двигателями и бортовыми передачами.Конструкция зубчатой ​​передачи позволяет затормаживать погрузчик силой пружин Бельвиля. Погрузчик тормозится с помощью предохранительного рычага, который механически связан с перепускным клапаном стояночного тормоза при откидывании предохранительной рампы. Перепускной клапан пропускает масло под давлением в сливную линию гидравлической системы (которая освобождает погрузчик), что приводит к его торможению. Поднятый предохранительный рычаг защищает от самопроизвольного или неконтролируемого движения погрузчика MKSM 800.

Управление погрузчиком МКСМ 800

Управление погрузчика МКСМ 800 конструктивно отличается от погрузчиков, выпускаемых в настоящее время.Управление движением одной рукой – левой рукой управление рабочим оборудованием, в том числе ковшом, осуществляется правой рукой.

Внимание ! При обучении работе с погрузчиком МКСМ 800 необходимо осторожно перемещать рычаги и рукоятки. Сцепление разрешается использовать только при запуске двигателя в холодную погоду, при этом сцепление можно выжимать максимум на 1 минуту. Никогда не используйте сцепление при работающем двигателе. В этом случае это грозит разрушением сцепления с подшипником.

Запуск двигателя при низких температурах.

При эксплуатации погрузчика МКСМ 800 в зимних условиях очень важную роль играет замена масла и масляного фильтра в рекомендованные производителем интервалы, так как может случиться так, что вязкость масла в процессе эксплуатации возрастет. Таким образом, загустевшее масло обтекает фильтр при запуске двигателя. моторное масло, что в конечном итоге означает, что масло поступает в двигатель без фильтрации. В результате износ двигателя увеличивается в несколько раз.

Обязательным условием для запуска двигателя при температуре ниже -5 является замена масла на 10W30, в системе охлаждения должна присутствовать жидкость с температурой замерзания -25 градусов. Гидравлическая система должна быть заполнена маслом ВМГЗ.

В мотоблок рекомендуется встраивать электрический подогреватель антифриза на внешнем источнике питания 220 В, который предварительно нагревает охлаждающую жидкость до температуры, соответствующей летним условиям эксплуатации погрузчика МКСМ. Перед запуском рекомендуется ненадолго включить ближний свет.Обязательно выжимайте муфты, чтобы отключить гидронасосы и привод насоса.

По вопросам приобретения полной версии руководства по эксплуатации погрузчика МКСМ 800, запасных частей к МКСМ 800, ремонта МКСМ 800 обращайтесь в нашу компанию.

Технические характеристики мксм. Технические характеристики Минипогрузчик МКСМ МКСМ 800 технические характеристики

Погрузчик МКСМ-800

Мини-погрузчик МКСМ-800 (универсальная коммунальная строительная машина) предназначен для погрузки и транспортировки грунта и рыхлых пород, планировки территории, уборки снега и вывоза мусора, рытья ям и траншей, бурения скважин.

Чаще всего МКСМ-800 применяется на промышленных, строительных, коммунальных и дорожных работах, а также в других отраслях, где жесткие условия не позволяют использовать крупногабаритную технику.

Высокая компактность и отличная управляемость делают его пригодным для использования в ограниченном пространстве. Габаритные размеры машины позволяют пробивать проемы высотой 2,1 м и шириной 1,8 м. Небольшой вес и габариты погрузчика позволяют перевозить его на грузовике или прицепе.

МКСМ-800 плавно меняет скорость движения и поворачивает на месте благодаря бесступенчатому переключению передач в правой и левой КПП с помощью объемного гидропривода. Движение контролируется двумя джойстиками, установленными в боковых панелях.

Основным преимуществом станка является универсальность, обеспечиваемая множеством быстросменных приспособлений. Смена навесного оборудования настолько проста, что ее может осуществить сам оператор, при этом гидравлические системы машины и навесного оборудования соединяются с помощью быстроразъемной муфты без слива рабочей жидкости.

Преимущества погрузчика МКСМ-800 перед аналогами:

  • малые габаритные размеры, высокая управляемость и проходимость;
  • широкий ассортимент навесного оборудования для проведения различных работ;
  • управление машиной и навесным оборудованием осуществляется с помощью джойстиков;
  • экономичный дизельный двигатель с жидкостным или воздушным охлаждением;
  • Объемный гидропривод
  • , обеспечивающий плавное изменение скорости вращения бортовых передач;
  • есть возможность использования гидрооборудования;
  • электрическое или механическое управление;
  • простота обслуживания и ремонта.

Мини-погрузчики МКСМ-800 выпускаются в двух модификациях, различающихся моделями устанавливаемых дизельных двигателей: с дизельным двигателем А2300 производства американской компании Cummins, двигателем Hatz 3M41 (Германия).

Осенью 2011 года прошла испытания новая модернизация мини-погрузчика МКСМ, получившая название МКСМ-800А . Отличительные особенности погрузчиков новой серии – сварная рама, в которую входят цепные редукторы и баки, зубчатый привод насоса снят (гидронасос установлен непосредственно на картер сцепления), а вместо исключенной штанги используется регулировочный клапан. с рычагами.Импортные цепные редукторы используются совместно с двумя быстроходными гидромоторами. Для обеспечения наилучшего запуска погрузчика с бортовым поворотом при низких температурах между двигателем Cummins американского производства и гидравлическими насосами установлена ​​муфта.

Технические характеристики:

Имя МКСМ-800К МКСМ-800Н МКСМ-800А
Двигатель
Модель двигателя Камминз А2300 Hatz 3M41 Камминз А2300
Система охлаждения жидкость воздух жидкость
Мощность, л.с.п. 44 52,9 48
Размеры и масса
Масса эксплуатационная, кг 2800 3100
Ширина колеи, не более, мм 1410 1450
Минимальный радиус поворота, мм 2440
Дорожный просвет, не менее, мм 206
Габаритные размеры, мм
– длина
– ширина
– высота

2480
1680
2065

2645
1720
2055
Тактико-технические характеристики
Максимальная грузоподъемность, кг 800
Максимальная скорость, не менее, км / ч 10 18
Угол пересечения, не более, град.
– перед
– задний

13
23

13
27
Максимальная статическая опрокидывающая нагрузка, кН 16
Тип гидравлического управления механический электрический

Видео:

Погрузчик МКСМ-800 – это многоцелевая городская строительная машина, идеально подходящая для перемещения и погрузки грунта (сыпучих материалов), выравнивания местности, бурения колодцев, рытья траншей, очистки территорий от мусора и снега, а также для транспортировки и хранения отдельных грузов.

Модель МКСМ-800 – продукция компании ЧЕТРА. Благодаря небольшим размерам и универсальности погрузчик эффективно и быстро выполняет большие объемы работ в стесненных условиях (переулки, городские улицы, рынки, парковки), где нецелесообразно использовать обычную коммунальную технику. МКСМ-800 проходит через проемы шириной 1,8 м и высотой 2,1 м, что также позволяет использовать его для ухода за пешеходными дорожками и тротуарами, при озеленении и содержании дорог. Модель отличается высокими показателями скорости и производительности.

Технику не случайно называют универсальной. Благодаря большому ассортименту сменного оборудования МКСМ-800 используется для выполнения различных задач. Более того, оснастить технику необходимым устройством можно за считанные минуты, а сам процесс не требует привлечения опытного специалиста. Погрузчик работает как в помещении, так и на открытом воздухе. Испытания, проведенные ЧЕТРА перед началом серийного производства модели, показали ее высокую эффективность при выполнении лесозаготовительных, ремонтных и земляных работ с использованием различного оборудования.

МКСМ-800 – идеальный вариант, когда необходимо провести основные или вспомогательные работы, но не хватает места для крупногабаритного и мощного оборудования. Небольшой погрузчик окупается довольно быстро, часто будучи более экономичным, чем более крупная модель.

МКСМ-800 крутится практически на одном месте и плавно меняет скорость за счет наличия объемного гидропривода и возможности бесступенчатого переключения передач. Управление загрузчиком предельно простое. Все операции выполняются с помощью пары джойстиков, расположенных на боковых панелях.

Данная модель по сравнению с аналогами имеет следующие отличительные особенности:

  • высокие показатели управляемости и проходимости;
  • наличие усовершенствованного дизельного двигателя;
  • простота профилактического обслуживания и осмотра;
  • объемный гидравлический привод;
  • удобное управление.

До недавнего времени ЧЕТРА предлагала своим клиентам две модификации МКСМ-800, различающиеся индексами. Модель МКСМ-800К комплектовалась дизельным агрегатом Cummins (или John Deere), версия МКСМ-800Н – мотором Hatz.На рынке также доступны погрузчики серии А, получившие конструктивные изменения … В новых модификациях рама сварная, зубчатый привод помпы исчез. Для оптимизации запуска силовой установки при отрицательных температурах в моделях МКСМ-800А устанавливается муфта.

Последней модификацией погрузчика стала версия МКСМ-800А-1, которая дебютировала на выставке ЮгБилд-2013. Эта модель получила пневматические колеса с бескамерными шинами и модифицированную подвеску.

Технические характеристики

МКСМ-800 комплектуется экономичным агрегатом с показателем удельного расхода топлива 220 (161,8) г / кВт в час (г / л.с. в час). Погрузчик разгоняется до 10 км / ч, а его топливный бак вмещает 55 литров топлива. Высота машины 2065 мм, длина 2480 мм, ширина 1680 мм.

Другие характеристики модели:

  • клиренс – 206 мм;
  • масса
  • – 2800 кг;
  • максимальная грузоподъемность – 800 кг;
  • Минимальный радиус поворота с ковшом – 2440 мм;
  • максимальное тяговое усилие – 24 кН;

Двигатель

Наиболее распространены модификации МКСМ-800 с двумя типами двигателей (американская компания John Deere и немецкая компания Hatz).Однако некоторые модификации погрузчика оснащаются словацким двигателем Zetor. Все вышеперечисленные двигатели представляют собой 4-тактные дизельные двигатели (3-цилиндровые или 4-цилиндровые).

Версии навесного оборудования John Deere особенно эффективны в жарком и сухом климате. Этот мотор имеет систему жидкостного охлаждения и предпусковой подогреватель, что позволяет использовать его при температуре от -20 до +50 градусов. Сейчас такая модификация МКСМ-800 выпускается исключительно под заказ. Мощность двигателя John Deere 36 (48) кВт (л.с.), ресурс двигателя 8000 часов.

Двигатель Hatz 3M41 является наиболее распространенным в моделях МКСМ-800 и имеет ряд преимуществ. Его наработка на ресурсе составляет 18000 часов, что намного больше, чем у аналогов. Воздушное охлаждение, используемое в Hatz 3M41, не требует радиаторов или охлаждающей жидкости, что снижает частоту технического обслуживания и эксплуатационные расходы. Мотор защищен от нарушений условий эксплуатации специальной системой, которая автоматически отключает его при падении давления или обрыве ремня. Hatz 3M41 имеет мощность 36.9 (50) кВт (л.с.). Немецкий двигатель работает при температуре от -20 до +50 градусов.

Главное преимущество мотора Zetor 5201.22 – его невысокая стоимость. Также словацкая установка оснащена предпусковым обогревателем, который облегчает запуск при низких температурах. Это позволяет ему работать даже при -45 градусах. Однако у Zetor 5201.22 всего 5000 часов работы.

Аппарат

МКСМ-800 комплектуется гидросистемами производства предприятий Коврова, Парголово или Салавата.Единственное их отличие – способ удаления продуктов износа.

Погрузчик ЧЕТРА ценится за универсальность. Модель работает с 17 типами навесного оборудования: дорожной щеткой, снегоочистителем, агрегатом для разбрасывания противообледенительных материалов, поворотным отвалом и другими приспособлениями. Смена оборудования происходит за считанные минуты с использованием быстросъемного зажима. Никаких специальных инструментов не требуется.

Фото

Отдельного внимания заслуживает цельнометаллическая кабина МКСМ-800. Шарнирно крепится к раме с помощью сайлентблоков.Его можно откинуть и закрепить для обслуживания узлов и агрегатов погрузчика. Дверь образует переднюю стенку кабины, а по бокам установлены вешалки для одежды. Внутри кабины находится подрессоренное сиденье, которое можно перемещать в продольном направлении. Рядом находится бачок омывателя. В кабине находятся все органы управления и приборы, а также индикаторы и приборы. Также есть ящик для принадлежностей и инструментов. Лобовое стекло кабины обеспечивает отличный обзор и очищается щеткой с приводом от стеклоочистителя.Стекло в задней части служит запасным выходом, а сбоку – стекла с форточками. Современная теплоизоляция и мощный обогреватель поддерживают необходимую температуру в кабине погрузчика. Дополнительно установлен вентилятор пылеуловителя, снижающий уровень запыленности в кабине. Заменив окна и двери на защитные решетки, кабину МКСМ-800 можно трансформировать в облегченный вариант. Ремень безопасности и дуга безопасности, защитные решетки и функция блокировки дверцы обеспечивают безопасность оператора.

Еще одно преимущество погрузчика ЧЕТРА – наличие запчастей к нему. Приобрести их можно не только в специализированных центрах, но и в простых магазинах и на рынках.

Сколько стоит погрузчик МКСМ-800?

Цена погрузчика МКСМ-800 находится в пределах 1–1,1 млн рублей, что является адекватной платой за универсальную и надежную технику.

Аналоги

Основными конкурентами модели МКСМ-800 являются импортные погрузчики: китайский Lui Gong 365A и американский CASE-410.

Универсальная коммунальная строительная машина МКСМ является одним из лидеров продаж в своем сегменте, поскольку технические характеристики, долговечность и производительность этих машин находятся на высоком уровне, и за многие годы использования машин МКСМ пользователи смогли убедиться в этом. о надежности и долговечности этой модели.

Сфера применения многоцелевой коммунальной строительной техники МКСМ

Чрезвычайно широкий: от небольших площадей до промышленных зон. Конструктивные особенности этих машин позволяют плавно изменять свою скорость и направление движения, вращаться вокруг собственной оси.МКСМ наиболее востребованы в строительных организациях, ЖКХ, дорожном хозяйстве, промышленности и на транспорте. Популярность этой техники объясняется сочетанием универсальности, позволяющей механизировать практически все инженерные, транспортные, строительные, погрузочные и землеройные работы, компактностью и высокой маневренностью, что позволяет организовать работу в стесненных условиях ( в узких проходах, закрытых помещениях, на дворовых территориях), где общие ограничения делают невозможным использование традиционных методов.

Габаритные размеры МКСМ позволяют проникать даже в проемы высотой 2,1 м и шириной 1,8 м. МКСМ идеален для ухода за тротуарами, пешеходными дорожками, аллеями, рынками, при прокладке коммуникаций, обслуживании дорог и ландшафтного дизайна.

Кроме того, температурный диапазон эксплуатации МКСМ от -40 до +45, удовлетворяет потребности потребителей во всех климатических зонах России. Модели МКСМ комплектуются современными дизельными двигателями, соответствующими европейским экологическим нормам.Применительно ко всем производимым модификациям МКСМ сохраняется основной принцип – обеспечить максимальную универсальность оборудования, т.е. применимость во всех основных сегментах рынка, в том числе за счет эксплуатации широкого ассортимента быстросъемного оборудования.

По запросу потребителей на МКСМ поставляется комплект навесного оборудования: для погрузки (различные ковши, вилы и др. Техника), очистки (щетка, отвал, снегоочиститель и др.), Землеройных (буровая, экскаваторная техника), строительства ( бетономешалка) и другие.работы, в том числе на грунтах с малой несущей способностью (в случае установки на МКСМ комплекта металлических гусениц, повышающих тягово-сцепные свойства машины).

При этом замена рабочего оборудования занимает немного времени – оборудование оснащено быстродействующим зажимом, что позволяет оператору менять оборудование самостоятельно и без использования дополнительных инструментов.

Характеристики МКСМ
МКСМ 800Н МКСМ 800К МКСМ 1000
Двигатель
Модель HATZ 2M41 HATZ 2M41 HATZ 3M41 КАММИНЫ А2300 HATZ 3M41
Тип двигателя дизель, четырехтактный
2-цилиндровый
дизель, четырехтактный 3-цилиндровый дизель, четырехтактный дизель, четырехтактный
3-цилиндровый
Система охлаждения воздух воздух вода воздух
Мощность номинальная, кВт (ч.стр.) 27 (36) 27 (36) 36,8 (50) 33 (44) 36,8 (50)
Удельный расход топлива, г / кВт · ч (г / л.с. · ч) 220 (161,8) 220 (161,8) 220 (161,8) 253 (186) 220 (161,8)
Топливный бак, л 50 50 50 50 50
Предпусковой подогреватель авто авто авто
Тактико-технические характеристики
Максимальная грузоподъемность, кг 550 650 800 990
Максимальная скорость движения, км / ч 10 10 10 10
Преодолеваемый подъем, град, не более 13 13 13
Нагреватель автономный автономная зависимая автономный
Габаритные размеры, масса
Длина с основным ковшом, мм 3200 3200 3270 3270
Ширина машины с шинами, мм 1400 1400 1680 1680
Ширина колеи, не более, мм 1180 1180 1410 1410
Высота станка по проблесковой лампе, мм 2200 2200 2215 2215
Дорожный просвет, не менее, мм 200 200 206 206
Эксплуатационная масса с основным ковшом, мм 2400 2400 2800 3400

Приставки к МКСМ для погрузочных работ

Главный ковш … Предназначен для погрузки и перемещения различных грузов – удобрений, сыпучих материалов (опилки, стружка), снега, разных видов грунта. Кроме того, ковш можно использовать как отвал для перемещения и выравнивания почвы.

Стрела грузовая … Применяется для подъема, перемещения, погрузки и транспортировки крупногабаритных грузов.

Грузовой штифт … Применяется для перемещения, погрузки и транспортировки крупногабаритных грузов (рулоны бумаги, мотки проволоки, трубы).

Вилка с зажимом … Используется в строительстве, сельском хозяйстве, при устройстве садов, парков и в других отраслях народного хозяйства. Их можно использовать при погрузке сколотых кустов, пиленых стволов, веток, при работе с соломой, сеном, силосом, навозом, металлоломом, бутовым камнем, трубами, утилизируемыми материалами и другими крупногабаритными грузами.

Вилы грузовые … Используются для транспортировки, хранения и других грузовых операций, выполняемых с штабелированными грузами, ящиками, поддонами и другими материалами, которые можно штабелировать. Вилки используются в т.ч.на складах и таможенных терминалах.

Навесное оборудование МКСМ для ЖКХ

Отвал поворотный … Предназначен для перемещения (сгребания и раздачи) различных материалов при планировке территорий, для удаления с площадок камней и различных сыпучих и штучных материалов, для засыпки траншей, а также для очистки дороги от мусора.

Подметально-уборочная машина … Применяется для общественных работ при уборке мусора производственных помещений, дворов, тротуаров, пешеходных дорожек и других участков с твердым покрытием, а также для сбора пыли, песка, грязи.

Щетка дорожная … Используется для уборки и подметания пешеходных дорожек, площадей, дорог, тротуаров, дворов и других участков с твердым покрытием.

Снегоочиститель … Предназначен для уборки свежевыпавшего и утрамбованного снега.

Разбрасыватель противообледенительных материалов … Предназначен для обработки дорог, улиц, площадей, аэродромов и других территорий специальными антигололедными материалами.

Оборудование к МКСМ для проведения земляных работ

Траншейный экскаватор … Предназначен для рытья траншей прямоугольной формы в почвах: легкая песчаная глина, растительный грунт, торф, влажный песок, мелкий гравий.

Экскаватор ковшовый … Предназначен для рытья ям, котлованов, траншей в почвах: легкая песчаная глина, растительный грунт, торф, мокрый песок, мелкий гравий.

Рыхлитель … Предназначен для рыхления тяжелых плотных грунтов, в том числе: глины, суглинка, булыжника, мерзлого песка.

Буровое оборудование … Предназначено для бурения скважин диаметром 200, 300 и 400 мм в незамерзших грунтах 1-4 категорий (глина, растительный грунт, торф, песок сырой, – мелкий гравий).

Навесное оборудование для строительных работ

Бетономешалка … Предназначена для приготовления мобильных бетонных смесей на различных строительных площадках с небольшим объемом работ при температуре окружающей среды не менее 5 ° C

Скорость развития машиностроения просто поражает. Теперь любой желающий может приобрести для себя максимально удобное оборудование, не тратя на это много денег. Особой популярностью пользуются мини-погрузчики типа МКСМ-800, технические характеристики которых могут удовлетворить любую дорожную компанию.

Производство

Курганский машиностроительный завод разработал и выпустил совершенно новую машину, перевернувшую представление о строительной технике … Это предприятие является одним из крупнейших современных производителей в России. Они производят как гражданское оборудование, так и работают над созданием некоторых систем защиты.

Мини-погрузчик МКСМ-800 пользуется популярностью как у отечественного, так и у зарубежного потребителя благодаря своей компактности, высокой эффективности и универсальности. Следует отметить, что эта спецтехника очень проста в эксплуатации и обслуживании.

Область применения

МКСМ-800, технические характеристики которого подходят для выполнения практически любых задач, используется в самых разных отраслях современной промышленности, в строительстве, ЖКХ и сельском хозяйстве. Использование подобного транспортного средства позволяет выполнять достаточно обширный комплекс услуг, связанных с землеустройством, погрузочно-разгрузочными работами. Если есть необходимость работать в достаточно ограниченном пространстве, то выбор однозначно стоит в пользу МКСМ-800. Погрузчики позволяют без лишних проблем выполнять поставленную задачу даже в закрытых помещениях.

Control

Для управления гидравлическим оборудованием машины используются специальные джойстики, установленные внутри кабины. Управление может быть связано с помощью электронного контроллера или тросового привода. Этот параметр зависит от модификации модели и предпочтений покупателя.

В системе есть общий блок – контроллер. Благодаря этому погрузчик обладает максимальной маневренностью, при этом водителю не нужно прикладывать много усилий при работе с джойстиком.В регламенте, который прилагается к МКСМ-800, в технических характеристиках указывается тип управления автомобилем.

Кабина

МКСМ-800 имеет кабину из цельнометаллического профиля с дополнительно вклеенными стеклами, а также отдельные форточки. Этот вид конструкции отвечает всем современным требованиям безопасности.

Если рассматривать кабину отдельно, то это уже предварительно собранный агрегат, в котором установлены все необходимые органы управления, а также система климат-контроля и элементы индикации.

Рама способна защитить рабочего от падающих материалов, а также спасти его жизнь в случае опрокидывания. На МКСМ-800 детали кабины пользуются отдельным спросом, так как она подвержена разного рода нагрузкам и порой не выдерживает очередного удара.

В интерьере использованы современные материалы, защищающие от шума и пыли. Внутри использованы формованные пластиковые панели, созданные по дизайну, которые также соответствуют параметрам жизнеобеспечения человека, работающего по такой технике.

Техническое обслуживание

Благодаря простоте открывания капота, а также подъема кабины мастера имеют отличный доступ практически ко всем необходимым узлам и узлам. Это дает возможность достаточно быстро произвести замену вышедшего из строя элемента и провести работы, связанные с обслуживанием МКСМ-800. Запчасти устанавливаются так же, как и демонтируются. Благодаря этой возможности погрузчик завоевал почет и уважение среди дорожных и строительных компаний.

Двигатель

На погрузчик МКСМ-800 в зависимости от модели и модификации может быть установлен дизельный силовой агрегат американского производства марки Cummins, либо немецкого Hatz. Они различаются по мощности, а также по способу охлаждения. У американца 51 л.с., у немца – 52,9. Стоит отметить, что первый охлаждается благодаря использованию жидкостной системы, а второй – воздушной.

Размеры (редактировать)

Все основные размеры и масса большинства модификаций МКСМ-800 не отличаются друг от друга.Единственное исключение – модель с индексом «А». У последней машины ширина колеи больше (равняется 145 см), а у остальных – 141 см. Остальные размеры тоже разные. Длина МКСМ-800 А – 264,5 см, вместо 248,0, как у других, ширина 172 см против 168 см. Высота немного отличается, версия «А» на сантиметр ниже – 205,5 см. Против 206,5 см. В результате увеличения габаритов увеличился и вес машины. Конфигурация «А» имеет массу 3.1 тонна, стандартная – 2,8 тонны. Для погрузчика МКСМ-800 версии «А» ремонт может отличаться, так как другие размеры предусматривают несколько иное размещение жизненно важных органов машины.

Оборудование

В зависимости от области применения машины на МКСМ-800 может быть установлено большое количество разнообразного навесного оборудования. Все дополнительные корпуса изготавливаются двух типов: быстрозажимная стрела, работающая в паре с серийно выпускаемыми модулями, а также отдельное устройство установки дополнительных устройств, позволяющее работать с навесными модулями от импортных машин.Эта возможность делает MKSM-800 более универсальным. Нет необходимости покупать дорогое импортное оборудование для отдельного рабочего устройства.

Следует обратить внимание на дополнительный комплект гусениц, входящий в комплект поставки МКСМ-800. Их устанавливают для того, чтобы значительно повысить тягово-сцепные параметры при движении по грунту с очень слабой несущей способностью. Гусеницы значительно повышают проходимость машины за счет снижения удельного давления на почву, а наличие специальных проушин улучшает характеристики сцепления.

Установка осуществляется непосредственно на шины. Чтобы избежать касания гусениц и боковой поверхности погрузчика, ширина гусеницы увеличена. Это возможно за счет установки дополнительных насадок на ступицы.

Ширина колеи не более 340 мм, а удельное давление на почву всего 0,5 кг на квадратный сантиметр. Вес дополнительного модуля может быть разным, но не более 117 кг.

Цена

Несмотря на популярность МКСМ-800, его цена не столь демократична и может варьироваться в зависимости от типа блока питания… Версия с двигателем будет стоить около 1 419 000 рублей, а версия с силовой установкой Hatz – чуть дороже 1 597 000 рублей. Но полтора миллиона за МКСМ-800 – это еще не окончательная цена. В зависимости от вида и вида работ подбирается и соответствующее рабочее оборудование, за которое также нужно платить отдельно. Например, обычный ковш объемом 0,46 куб. будет стоить 25 тысяч. Столько же стоят более сложные модули: 360 тысяч за гидромолот и 230 тысяч за гидромолот.

Предназначен для погрузки и перемещения грунта, рыхлых пород, комковатых материалов, выравнивания местности, очистки территорий от снега и мусора, для транспортировки и складирования штучных грузов, рытья ям и траншей, бурения скважин, приготовления мобильных бетонных смесей и других работ с использованием соответствующих сменные насадки, в т. на почвах с низкой несущей способностью.

МКСМ-800 Применяется в промышленности, строительстве, на коммунальном и дорожном хозяйстве, а также в других отраслях, где из-за стесненных условий труда или по экономическим причинам невозможно или невыгодно использовать обычное крупногабаритное оборудование.

Компактность и высокая маневренность машины позволяют использовать ее в ограниченном пространстве. габариты МКСМ-800 позволяют проникать даже в проемы высотой 2,1 м и шириной 1,8 м. MKSM-800 Идеально подходит для ухода за тротуарами, пешеходными дорожками, аллеями, рынками, коммуникациями, обслуживанием дорог и озеленением. Небольшие габаритные размеры и масса МКСМ-800 позволяют легко транспортировать его на грузовике или прицепе. При этом МКСМ-800 может перемещаться между рабочими зонами самостоятельно.

МКСМ-800 плавно меняет скорость и направление движения, поворачивает на месте благодаря независимому плавному изменению скоростей вращения правого и левого редукторов объемным гидроприводом.

Удобство и простота эксплуатации обеспечивается двумя предварительно установленными сервоуправлениями типа джойстика, эргономично интегрированными в боковые панели.

Широкий вход в кабину и противоскользящая подставка для ног позволяют оператору легко и безопасно входить и покидать рабочее место.

Низкий капот и высокая степень остекления кабины обеспечивают хороший обзор, позволяя видеть всю рабочую зону. Установленные зеркала заднего вида позволяют наблюдать за пространством позади машины и предотвращать наезд на препятствие при движении задним ходом.

Особое внимание конструкторов МКСМ-800 уделено удобству обслуживания станка. Пункты обслуживания сгруппированы в легкодоступных местах, чтобы снизить затраты на техническое обслуживание MKSM-800 до минимума.Так, например, просто открыв задний капот, можно получить доступ к двигателю и его агрегатам, а для доступа к гидравлической системе достаточно откинуть и закрепить кабину. Также имеется съемный нижний люк для обслуживания гидросистемы.

Но все же главной особенностью МКСМ-800 , отличающей ее от других технических средств, является универсальность этой машины, которая достигается за счет использования семнадцати типов быстросменного навесного оборудования, которые используются в широком спектре работ.Более того, сам оператор МКСМ может поменять крепления без посторонней помощи всего за несколько минут. В гидросистемах машины и навесное оборудование соединяются через быстроразъемную муфту без слива рабочей жидкости из гидросистемы и, следовательно, без попадания в нее пыли, грязи и абразива.

Технические характеристики.
Ашхабад ЗЕТОР
5201.22
(Словакия) С
МКСМ-800 МКСМ-800У МКСМ-800Н
Двигатель
Модель JOHN DEERE
3029DF120
(США-Франция)
HATZ
3M41
(Германия)
Тип двигателя дизель, четырехтактный, 3-цилиндровый
Система охлаждения жидкость воздух
Мощность номинальная, кВт (л.с.) 34 (46) 36 (48) 38,9 (52,9)
Удельный расход топлива, г / кВт · ч (г / л.с. · ч) 242 (177) 227 (167) 220 (161,8)
Топливный бак, л 55
Предпусковой подогреватель полуавтомат авто
Тактико-технические характеристики
Максимальная грузоподъемность, кг 800
Максимальная скорость, км / ч 10
Максимальное тяговое усилие, кН 24
Минимальный радиус поворота с основным ковшом, мм 2440
Максимальная высота разгрузки при максимальном угле разгрузки (37º), мм 2410
Максимальная высота точки подвеса ковша, мм 3060
Преодолеваемый подъем, градусов, не более 13
Допущены к работе на уклоне, град.
– при работе с грузами массой до 750 кг по 10
– при работе с грузами массой от 750 до 800 кг до 5
Нагреватель в сочетании с системой охлаждения автономный
Диапазон рабочих температур от –30 до + 30 ° С от –20 до + 50 ° С от –40 до + 45 ° С
Размеры и вес
Длина машины с основным ковшом, мм 3270
Длина станка без ковша, мм 2480
Ширина машины с шинами, мм 1680
Ширина колеи, не более, мм 1410
Высота станка, мм 2065
Высота машины над вентиляторно-пылеуловителем, мм 2200
Высота станка по проблесковой лампе, мм 2215
Максимальная высота машины с поднятым ковшом, мм 3700
Максимальная высота при максимальном угле разгрузки (37º), мм 2410
Дорожный просвет, не менее, мм 206
Масса эксплуатационная с основным ковшом, кг 2800 + 2,5%

Помимо перечисленных в таблице отличий для двигателей, устанавливаемых на МКСМ, можно отметить следующее.

МКСМ-800 с двигателем Zetor, гидравлика МКРН (Ковров) или ГСТ-33 (Парголово, Салават)

МКСМ-800 с двигателем Zetor выпускается более 10 лет. Российские и зарубежные потребители на практике ознакомились с высоким качеством и надежностью данной модификации. МКСМ-800 … Ресурс установленного двигателя Zetor 5201.22 составляет 5000 часов.

МКСМ-800 с двигателем John Deere

MKSM-800 С американским двигателем John Deere особенно эффективен в жарком и сухом климате.Используемая в автомобиле система охлаждения позволяет эксплуатировать МКСМ-800 в диапазоне температур от -20 до +50? С. Ресурс этого двигателя 8000 часов.

На данный момент это модификация МКСМ-800 на заказ.

МКСМ-800 с двигателем Hatz, гидравлика ГСТ-33 (Парголово, Салават)

Модификация МКСМ-800 с немецким двигателем Hatz, имеет значительный ресурс до первого капремонта – 18000 часов. Двигатель с воздушным охлаждением не требует применения специальных жидкостей и установки радиаторов.Кроме того, частота обслуживания МКСМ-800 с этим двигателем больше (по сравнению с другими модификациями машины), поэтому эксплуатационные расходы покупателей ниже. Обслуживание и ремонт МКСМ-800 с немецким двигателем удобнее других модификаций, благодаря значительному улучшению доступа в подкапотное пространство автомобилей. Также следует отметить, что характерной особенностью двигателя Hatz 3M41 является автоматическая защита от условий эксплуатации (автоматическая остановка двигателя при обрыве ремня, при падении давления масла в системе смазки).Двигатель Hatz 3M41 соответствует европейским требованиям Правил № 24-03 ЕЭК ООН в отношении «дыма».

.
