Кодек (программа для преобразования сигнала) G.726 был разработан Международным консультационным комитетом по телефонии и телеграфии (ITU-T). Этот кодек существует еще с 1984-го года в качестве стандарта адаптивной импульсно-кодовой модуляции для передачи голоса полосой в 16, 24, 32 и 40 Кбит/с. Вкратце, под импульсивно-кодовой модуляции понимается преобразование аналогового сигнала в цифровой.
Сейчас G.726 можно считать одним из столпов цифровой телефонии, в том числе потому что технология, лежащая в его основе, позволяет осуществлять значительную экономию на эксплуатации каналов связи.
G.726 объединил и расширил два других стандарта – G.721, который описывал модуляцию голоса полосой в 32 Кбит/с, и G.723, который описывал ту же модуляцию, но полосой в 24 и 40 Кбит/с. Так же, как и указанные стандарты G.726 был разработан на базе кодека G.711, но позволил значительно увеличить скорость кодирования и декодирования сигнала.
Четыре полосы, применяемые в стандарте G.726 соотносятся с размерами отсчетов в битах (от 2-х до 5-и битового, соответственно). Однако наибольшей популярностью пользуется полоса в 32 Кбит/с (4 бита).

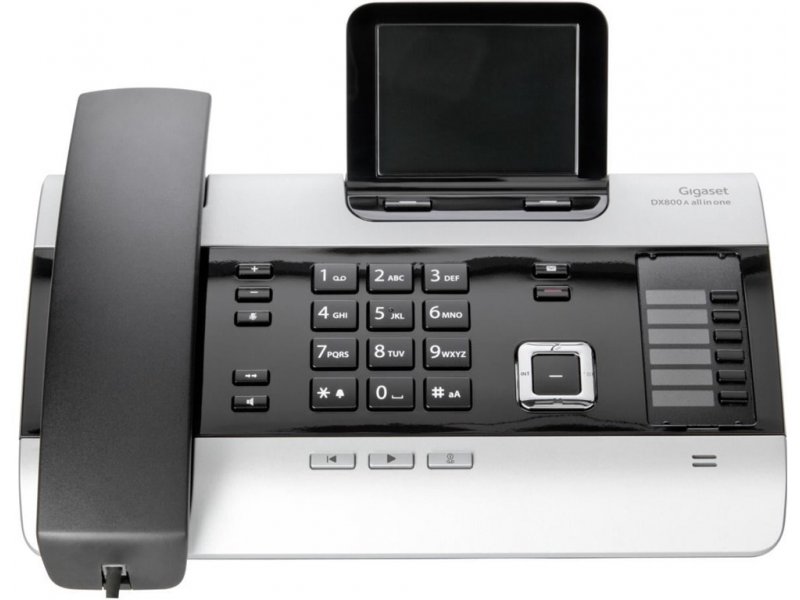

G.726 используется в международных телефонных сетях, в беспроводных телефонах DECT (кстати, довольно распространенный тип домашних радиотелефонов), в видеоконференциях и в некоторых видеокамерах фирм Panasonic (в т.ч. IP-камеры) и Canon. В системах IP-телефонии, однако, этот кодек почти не используется.Кроме того, еще одно преимущество G.726 перед предыдущими стандартами G.721 и G.723 заключается в том, что он передает не-голосовой сигнал (музыка, тоны) в лучшем качестве. На скорости в 32 Кбит/с и 40 Кбит/с этот стандарт позволяет передавать сигналы факса и модема со скоростью до 9,6 Кбит/с.
Суть метода, использованного в разработке стандарта G.726 заключается в следующем предположении. В голосовом сообщении невозможны значительные перепады интенсивности, а это значит, что можно кодировать не амплитуду сигнала, а лишь ее изменение по сравнению с ее же предыдущим значением. И так можно обойтись меньшим числом разрядов.
В заключение приведем сравнение G.726 с предшествовавшими ему и последующими стандартами.
Полезная нагрузка пакета (байт)
- G.726: 160
- G.711: 160
- G.723: 20-24
- G.729: 16-20
Скорость передачи (Кбит/с)
- G.711: 64
- G.726: 16-32
- G.729: 6,4-8
- G.723: 5,3-6,3
Алгоритмическая задержка (мс)
- G.711 и G.726: 20
- G.729: 25
- G.723: 37,5
Вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
Установка
В квартире За няней В частном доме В офисе В подъезде В магазине В коттедже Домофон в квартиру На складе Через интернетDS-2CD2527G2-LS(С) | Продукты | Hikvision Russia
Камера
Матрица | 1/2. 8″ Progressive Scan CMOS |
Максимальное разрешение | 1920 × 1080 |
Чувствительность | Цвет: 0.0005 лк @ (F1.0, AGC вкл), 0 лк с подсветкой белым светом |
Скорость электронного затвора | |
Режим «день/ночь» | Цветное изображение 24/7 |
Регулировка угла наблюдения | Поворот: от -30 до +30°, наклон: от 0 до 75°, вращение: от 0 до 360° |
Объектив
Тип объектива | Фиксированный объектив 2. 8 и 4 мм (опционально) |
Фокусное расстояние и угол обзора | 2.8 мм, по горизонтали: 105°, по вертикали: 57°, по диагонали: 125° 4 мм, по горизонтали: 84°, по вертикали: 46°, по диагонали: 98° |
Крепление объектива | M12 |
Тип диафрагмы | Фиксированная |
Апертура | F1.0 |
Глубина резкости | 2.8 мм: от 1.6 м до ∞ 4 мм: от 2.1 м до ∞ |
DORI
DORI | 2. 4 мм, D: 57 м, O: 22 м, R: 11 м, I: 6 м |
Подсветка
Тип подсветки | Подсветка белым светом |
Диапазон дополнительной подсветки | До 30 м |
Дополнительная интеллектуальная подсветка | Есть |
Видео
Основной поток | 50 Гц: 25 к/с (1920 × 1080, 1280 × 720) 60 Гц: 30 к/с (1920 × 1080, 1280 × 720) |
Дополнительный поток | 50 Гц: 25 к/с (640 × 480, 640 × 360) 60 Гц: 30 к/с (640 × 480, 640 × 360) |
Третий поток | 50 Гц: 10 к/с (1920 × 1080, 1280 × 720, 640 × 480, 640 × 360) 60 Гц: 10 к/с (1920 × 1080, 1280 × 720, 640 × 480, 640 × 360) * Третий поток доступен при определенных настройках. |
Видеосжатие | Основной поток: H.265 / H.264 / H.265+ / H.264+ Дополнительный поток: H.265 / H.264 / MJPEG Третий поток: H.265 / H.264 * Третий поток доступен при определенных настройках. |
Битрейт видео | От 32 Кбит/с до 8 Мбит/с |
Профиль H.264 | Baseline Profile / Main Profile / High Profile |
Профиль H.265 | Main Profile |
Битрейт | CBR / VBR |
SVC | Кодирование H. 264 и H.265 |
Область интереса (ROI) | По 1 фиксированной области для основного потока и для дополнительного потока |
Аудио
Фильтрация шумов окружающей среды | Есть |
Частота дискретизации | 8 кГц/16 кГц/32 кГц/44.1 кГц/48 кГц |
Аудиосжатие | G.711ulaw / G.711alaw / G.722.1 / G.726 / MP2L2 / PCM / MP3 / AAC |
Битрейт аудио | 64 Кбит/с (G. |
Сеть
Одновременный просмотр в режиме реального времени | До 6 каналов |
API | Открытый сетевой видеоинтерфейс (PROFILE S, PROFILE G, PROFILE T), ISAPI, SDK |
Протоколы | TCP / IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv4, IPv6, UDP, Bonjour, SSL / TLS, PPPoE, SNMP, ARP |
Пользователь / хост | До 32 пользователей 3 уровня пользователей: администратор, оператор и пользователь |
Безопасность | Защита паролем, сложный пароль, шифрование HTTPS, фильтрация IP-адресов, журнал проверки безопасности, базовая и дайджест-аутентификация для HTTP / HTTPS, TLS 1. 1 1.2, WSSE и дайджест-аутентификация открытых сетевых видеоинтерфейсов |
Сетевое хранение | NAS (NFS, SMB / CIFS), ANR Поддержка карты памяти Hikvision, шифрования и диагностики карты памяти. |
Клиент | iVMS-4200, Hik-Connect, Hik-Central |
Веб-интерфейс | Требуется плагин для просмотра в режиме реального времени: IE 10+ Не требуется плагин для просмотра в режиме реального времени: Chrome 57.0+, Firefox 52.0+ Локальные сервисы: Chrome 57.0+, Firefox 52.0+ |
Широкий динамический диапазон (WDR) | 120 дБ |
SNR | ≥ 52 дБ |
Режим «день / ночь» | День / Ночь / Автоматич. / По расписанию |
Улучшение изображения | BLC, HLC, 3D DNR |
Переключатель параметров изображения | Есть |
Настройки изображения | Режим коридора, насыщенность, яркость, контрастность, резкость, усиление и баланс белого настраиваются через клиентское ПО или веб-интерфейс |
Интерфейс
Интерфейс Ethernet | 1 RJ45 auto 10/100 М Ethernet |
Локальное хранение | Встроенный слот для карт памяти, поддержка microSD-карт, до 256 ГБ |
Встроенный микрофон | Есть |
Аудио | Модели с литерами -LS: 1 вход (линейный), двухъядерный терминальный блок, макс. амплитуда входного сигнала: 3.3 В p-p, входное сопротивление: 4.7 кОм; тип интерфейса: неравновесный 1 выход (линейный), двухъядерный терминальный блок, макс. амплитуда выходного сигнала: 3.3 В p-p, выходное сопротивление: 100 Ом, тип интерфейса: неравновесный |
Тревожный интерфейс | Модели с литерами -LS: 1 вход, 1 выход (макс. DC 12 В, 20 мA) |
Кнопка сброса настроек | Есть |
По событию
Основные события | Обнаружение движения («Человек», «ТС»), детектор саботажа, исключения |
Привязка | Загрузка на FTP / NAS / карту памяти, уведомление центра мониторинга, запись по тревоге, захват изображения, отправка Email |
Интеллектуальные события | Обнаружение пересечения линии, обнаружение вторжения, обнаружение входа в область / выхода из области |
Функции, основанные на алгоритме глубокого обучения
Захват лиц | Есть |
Защита периметра | Пересечение линии, обнаружение вторжения, обнаружение входа / выхода из области Срабатывание тревоги по различным типам объектов («Человек», «ТС») |
Основное
Питание | DC 12 В ± 25 %, коаксиальный разъем питания Ø 5. 5 мм, защита от обратной полярности, 0.54 A, макс. 6.5 Вт PoE: 802.3 af, класс 3, от 36 до 57 В, от 0.22 до 0.14 А, макс. 8 Вт |
Материал камеры | Корпус: алюминий; крышка: пластик |
Размер камеры | Ø 110 × 57.4 мм (Ø 4.3 × 2.3″) |
Размер упаковки | 134 × 134 × 108 мм (5.3 × 5.3 × 4.3″) |
Масса камеры | Приблиз. 375 г |
Масса с упаковкой | Приблиз. 620 г |
Условия хранения | От -30 до +60 °C. Влажность 95 % или меньше (без конденсата) |
Рабочие условия | От -40 до +60 °C. Влажность 95 % или меньше (без конденсата) |
Язык | 33 языка: английский, русский, эстонский, болгарский, венгерский, греческий, немецкий, итальянский, чешский, словацкий, французский, польский, голландский, португальский, испанский, румынский, датский, шведский, норвежский, финский, хорватский, словенский, сербский, турецкий, корейский, китайский (традиционный), тайский, вьетнамский, японский, латышский, литовский, бразильский португальский, украинский |
Основные функции | Anti-Flicker, Heartbeat, зеркалирование, маскирование области, журнал проверки безопасности, изменение пароля по Email, подсчет пикселей |
Сертификаты
EMC | FCC (47 CFR, part 15, subpart B) CE-EMC (EN 55032: 2015, EN 61000-3-2: 2019, EN 61000-3-3: 2013 + A1: 2019, EN 50130-4: 2011 + A1: 2014) IC (ICES-003: issue 7) KC (KN32: 2015, KN35: 2015) |
Стандарты по безопасности | UL (UL 62368-1) CB (IEC 62368-1: 2014+A11) CE-LVD (EN 62368-1: 2014/A11: 2017) LOA (IEC/EN 60950-1) |
Окружающая среда | CE-RoHS (2011/65/EU) WEEE (2012/19/EU) REACH (Regulation (EC) No 1907/2006) |
Стандарты по защите | IP67 (IEC 60529-2013) IK8 (IEC 62262:2002) |
Паспорт
Vocal’s G.
726 Vocoder G.726 транскодирует 64 кбит/с PCM по закону A/μ по закону в/из каналов 40, 32, 24 или 16 кбит/с для голосовой перегрузки и сигналов модема данных в DCMEG.726 Кодек
- Преобразование 64 кбит/с PCM A-law/μ-law в/из 40, 32, 24 или 16 кбит/с
- Многоканальная реализация в реальном времени
- Оптимизировано для процессоров DSP, RiSC, CISC ITU G
G.726, совместимый со стандартом .726, используется для преобразования 64 кбит/с PCM по закону A или закону μ в каналы 40, 32, 24 или 16 кбит/с и обратно для передачи голосовых сигналов перегрузки и сигналов модема данных в DCME. Свяжитесь с нами, чтобы обсудить ваши требования к вокодеру G.726.
Программное обеспечение VOCAL для сжатия голоса G.726 оптимизировано для многоканальных приложений на ведущих процессорах DSP и RISC/CISC от TI, ADI, AMD, ARM, Intel и других поставщиков. Кодек G.726 реализует рекомендацию ITU и доступен как автономный алгоритм, как программная библиотека или со стеком VoIP для вариантов интеграции с пользовательскими приложениями. Индивидуальные проекты также доступны для удовлетворения конкретных требований разработчика.
Характеристики
- Соответствует спецификации G.726
- Полный и полудуплексный режимы работы
- Проходит тестовые векторы ITU
- Оптимизирован для высокой производительности на передовых архитектурах DSP
- Многоканальная реализация
- Совместимость с многозадачной средой
G.726
5 Алгоритм G.726 5 выполняет преобразование канала импульсно-кодовой модуляции (ИКМ) 64 кбит/с по закону A или закона μ в канал 40, 32, 24 или 16 кбит/с и обратно. Преобразование применяется к битовому потоку ИКМ с использованием метода транскодирования адаптивной дифференциальной ИКМ (ADPCM). Связь между сигналами тональной частоты и законами кодирования/декодирования ИКМ полностью определена для G.726 в Рекомендации G.711.Основное применение каналов 24 и 16 кбит/с — перегруженные каналы, передающие голос в цифровом оборудовании умножения каналов (DCME). Основное применение каналов 40 кбит/с — передача сигналов модема данных в DCME, особенно для модемов, работающих на скорости более 4800 кбит/с.
Кодер G.726
В кодере ADPCM после преобразования входного сигнала ИКМ с законом A или μ-закона в однородный ИКМ разностный сигнал получается путем вычитания оценки входного сигнала из самого входного сигнала . Адаптивный 31-, 15-, 7- или 4-уровневый квантователь используется для присвоения пяти, четырех, трех или двух двоичных разрядов соответственно значению разностного сигнала для передачи в декодер. Обратный квантизатор создает квантованный разностный сигнал из тех же пяти, четырех, трех или двух двоичных цифр соответственно. Оценка сигнала добавляется к этому квантованному разностному сигналу для создания реконструированной версии входного сигнала. И восстановленный сигнал, и квантованный разностный сигнал обрабатываются адаптивным предсказателем, который производит оценку входного сигнала, тем самым завершая цикл обратной связи.
Декодер G.726
Декодер ADPCM включает в себя структуру, идентичную части обратной связи кодера, вместе с однородным преобразованием PCM в закон A или закон μ и синхронную настройку кодирования. Настройка синхронного кодирования предотвращает кумулятивные искажения, возникающие при синхронном тандемном кодировании (ADPCM-PCM-ADPCM и т. д., цифровые соединения) при определенных условиях. Настройка синхронного кодирования достигается путем настройки выходных кодов ИКМ таким образом, чтобы попытаться устранить искажение квантования на следующем этапе кодирования АДИКМ.
Конфигурации
- Интерфейс DAA с использованием линейного кодека с частотой дискретизации 8,0 кГц
- Прямой интерфейс с потоком данных PCM 8,0 кГц (закон A или закон μ)
- Доступна поддержка североамериканской/международной телефонии (включая определитель номера)
- Доступна одновременная работа детектора DTMF – (обычно менее 150 попаданий на тестовую ленту Bellcore)
- Доступны детекторы тона MF, программируемые детекторы/генераторы тонов общего назначения
- Доступно распознавание данных/факса/голоса
- Общий интерфейс потока сжатых речевых кадров для поддержки систем с несколькими речевыми кодерами
- Выбор динамических речевых кодеров при наличии нескольких речевых кодеков
- Может быть интегрирован с модулями акустического эхоподавителя, линейного эхоподавителя G. 168 и модулями обнаружения/регенерации тона
- Доступно со стеком VoIP
Дополнительная информация
- Примеры аудио
- Требования к MIPS/памяти
- Значения PSQM/PSQM+
- Рекомендация МСЭ G.726
Платформы
Оптимизированное программное обеспечение вокодера VOCAL доступно для следующих платформ. Пожалуйста, свяжитесь с нами для получения информации о конкретных платформах, поддерживаемых вокодерами, и данных о производительности.
Processors | Operating Systems |
---|---|
|
|
G.
726: 40, 32, 16, 160150. Модуляция (ADPCM) G.726:40, 32, 24, 16 кбит/с Адаптивная дифференциальная импульсно-кодовая модуляция (ADPCM)
| ||||||
Главная : МСЭ-Т : Публикации : Рекомендации : Серия GS : G.726 | Недавно опубликовано- Рекомендации по поиску | |||||
G.726:40, 32, 24, 16 кбит/с Адаптивная дифференциальная импульсно-кодовая модуляция (АДИКМ) | ||||||
|
|
Номер | Название | Статус |
G.726 (12/90) | 40, 32, 24, 16 кбит/с Адаптивная дифференциальная импульсно-кодовая модуляция (АДИКМ) Соответствующий код ANSI-C доступен в модуле G. 726 библиотеки программных инструментов ITU-T G.191. | В силе |
G.726 (1990) Исправление 1 (05/05) | Исправление к Приложению A: Расширения Рекомендации G.726 для использования с входом и выходом с равномерным квантованием | В силе |
Приложение A G.726 (11/94) | Расширения Рекомендации G.726 для использования с входом и выходом с равномерным квантованием | В силе |
Приложение B G.726 (03.07) | Формат пакета, идентификатор возможностей и параметры возможностей для сигнализации H.245 | В силе |
Приложение II G.726 (03/91) | Цифровые тестовые последовательности для проверки алгоритма G. |
