Роторные проходческие фрезы Delta TF для экскаваторов и экскаваторов-погрузчиков

Нет времени читать?

ООО Компания «Традиция-К» одной из первых представила на рынке России современное и технологичное проходческое оборудование — роторные фрезы Delta. Это относительно новая технология разработки грунтов и пород, и по понятным причинам многие с недоверием относятся к данному ноу-хау.

Однако уже первые тест-драйвы роторных фрез, которые массово прошли в 2014-2015 годах, показали, что данная технология способна во много раз увеличить объем добычи породы по сравнению с традиционными способами, а также произвести выемку материала одновременно с его измельчением, то есть снизить расходы на переработку породы прямо на месте добычи.

Более того роторные фрезы Delta выполняют полный спектр задач по профилированию покрытий и сводов тоннелей, с их помощью производится безопасный и эффективный демонтаж зданий и сооружений, ведь роторные фрезы Delta работают без повышенной вибрации, а значит без дополнительной нагрузки на стрелу и рукоять носителя.

Нашими клиентами являются строительные компании, тоннельные отряды, предприятия, занимающиеся прокладкой трубопроводов, в том числе работающие в условиях Крайнего Севера, то есть по мерзлым грунтам, порты и речные управления, департаменты которых отвечают за дноуглубление и санацию прибрежных зон, а также множество карьеров с различной по прочности горной породой, где наше оборудование может работать как фреза для гипса или даже для гранита.

Роторная фреза Delta на Ямале

Преимущества и особенности применения

Роторные фрезы обладают рядом существенных преимуществ:

• рост объема выработки с одновременным измельчением материала, снижение затрат на добычу породы и ее транспортировку;
• высокая скорость проходки по мерзлым и трещиноватым грунтам;
• точность позиционирования рабочего оборудования, удобство для оператора;
• стабильность работы самого оборудования, а значит высокая и предсказуемая скорость выемки и переработки материала;
• простота и удобство в обслуживании, легкий доступ к основным компонентам конструкции;
• минимум вибраций и шума, т. е. возможность проведения работ в населенных пунктах и в местах с высокой вероятностью обвалов;
• надежность работы в экстремальных условиях за счет системы предохранительных клапанов.

Области применения

Итак, перечислим работы, где целесообразно использование роторных проходческих фрез:

• рытье траншей в скальных грунтах;
• профилирование бетонных стен и опор мостов;
• рытье котлованов в скале или мерзлых грунтах;
• разработка вечной мерзлоты;
• рытье грунта и обратная засыпка при экстремальных температурах;
• разработка скальной породы с одновременным измельчением материала;
• разбор «козлов» и снятие «шапок»;
• прокладка тоннелей;
• обработка сводов горных дорог с одновременным выравниванием поверхности
• снос строительных конструкций, в том числе армированных без ударного воздействия на объект сноса и с одновременным измельчением материала;
• подводные работы без доработки самого оборудования, с контролем глубины прохода и одновременным измельчением породы под водой.

Особенности конструкции

В роторных фрезах имеются следующие конструктивные особенности:

• использование высокомоментных гидромоторов Poclain обеспечивает стабильно высокую производительность фрезам Delta, а герметичная капсула гидромотора позволяет без перебоев работать в любых экстремальных условиях: высокая запыленность, грязь, работы под водой на глубине до 30 метров, крайне низкие и высокие температуры.
• прямой привод гарантия не снижает производительность гидросистемы носителя, а адаптируется под специфику работ (максимум разрывного усилия или скорости вращения), не требует дополнительных регулировок редукторного привода.
• в отличие от редукторных фрез старого поколения новые технологии Delta и запатентованные опорные подшипники полностью убирают несоосные нагрузки с вала гидромотора, это позволяет исключить вибрацию, ударное воздействие и не причинять вред посадочным местам на рукояти экскаватора.
• система предохранительных клапанов полностью исключает серьезные поломки оборудования, даже если что-то пошло не так, все что нужно сделать поменять предохранительную крышку.
• ассортимент специальных фрезерных барабанов и резцов позволяют выполнять практически любые виды работ на подходящих для фрезерования материалах.
• механизм ротации роторных фрез Delta может быть механическим (стандартная комплектация) и гидравлическим (дополнительная опция), он особенно важен при работах по демонтажу и сносу конструкций, профилировании стен и сводов в органическом пространстве, когда требуется позиционировать оборудование максимально точно при сложной геометрии объекта.
• адаптерная плита на рукоять носителя изготавливается под заказ и позволяет использовать роторные фрезы для поперечного и продольного режима выемки породы.

Ищете роторную фрезу? Наши специалисты помогут с выбором

Подобрать фрезу

Рабочий инструмент роторных фрез Delta

Барабан и резцы подбираются в зависимости от материала, с которым будет работать фреза.

Рис. 1 БАРАБАНЫ HP — БАЗОВАЯ

Благодаря узкому профилю и использованию стали Hardox барабан наиболее глубоко и легко внедряется даже в крайне прочную породу.

Рис. 2. БАРАБАНЫ GP — МЯГКИЕ МАТЕРИАЛЫ

Для обработки мягких и высоко трещиноватых материалов применяются барабаны с большим разлетом резцов и широким профилем для увеличения объема перерабатываемого материала.

Рис. 3. БАРАБАНЫ WP (мультирезцовые) — ПРОФИЛИРОВАНИЕ

При профилировании используется инструмент цилиндрической формы, гарантирующий высокое качество результата. Возможна замена резцов, например, на резцы по бетону.

Резцы

Правильный подбор резцов и их корректное использование (перед началом работ рекомендуем обязательно ознакомиться с разделом по обслуживанию барабана и резцов в инструкций по эксплуатации). Резцы в базовой комплектации поставляются для смешанных материалов (скальные и мерзлые грунты, порода до 800 мПа). Для обработки более прочных материалов поставляются скальные резцы с усиленным твёрдосплавным наконечником. Лопастные резцы поставляются для задач по обработке древесины (удаление, корчевание, измельчение), рыхлению угля. Компания «Традиция-К» имеет на складе в Москве не только оригинальные резцы, но качественные аналоги от проверенных поставщиков, мы сможем подобрать рабочий инструмент в пределах вашего бюджета.

Мы всегда рады сотрудничеству и помимо стандартных условий поставки оборудования предлагаем нашим клиентам тест-драйв оборудования при условии его наличия на складе в Москве. Наши специалисты готовы найти для вас не просто фрезу или, скажем, гидромолот, а решение вашей задачи, максимально эффективно и бюджетно, в рамках тех условий и ограничений, которые есть в вашем техническом задании.

Остались вопросы? Задайте их нашему специалисту.

Получить консультацию

Теги:

• #Навесное оборудование
• #Экскаватор
• #Delta
• #Экскаватор-погрузчик
• #Роторные фрезы

виды оборудования, как правильно выбрать

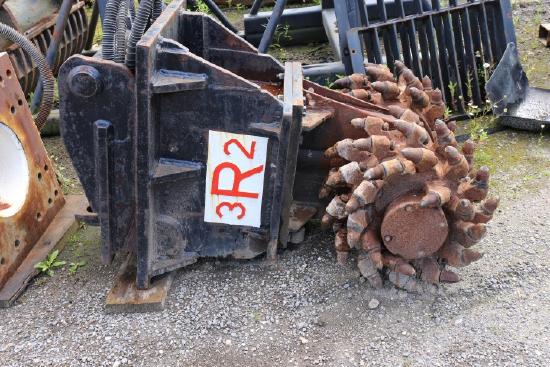

Одним из типов навесного оборудования для гидравлических экскаваторов являются барабанные фрезы. Это относительно новый вид рабочего инструмента, который только начинает набирать популярность у строителей.

На что обратить внимание при выборе

jpg” title=”Выбираем роторную фрезу для экскаватора”>

На российском рынке представлено оборудование различных производителей, к сожалению, в основном иностранных. Барабанные фрезы – это инструмент предназначенный для сноса и демонтажа сооружений, профилирования сводов тоннелей, прокладке траншей, удаления старого асфальтового и бетонного покрытий, дноуглубительных и других работ. Для каждой задачи подбирается своё решение и определяется тип оборудования и резцов.

Фрезерный барабан с резцами приводится в действие высоко-моментным роторно-поршневым гидравлическим двигателем, а его редуктор оптимизирует крутящий момент и усилие резания. Контролируемая скорость роторной навесной фрезы снижает шум и вибрацию, а также максимизирует комфорт оператора.

Перед покупкой необходимо понимать, какие работы необходимо будет производить, каков характер обрабатываемого материала, тип техники, на который будет установлено навесное оборудование. При выборе барабанной фрезы обращайте внимание на минимально необходимое давление гидросистемы и сопоставляйте их с возможностями машины. Низкое давление не даст роторной фрезе развить максимальный момент и усилие резания.

Стоит обратить внимание и на требования к производительности гидромоторов машины. Эффективность работы насосов также влияет на мощность и производительность оборудования.

Типы барабанных фрез

Существует несколько типов фрез барабанного типа для строительной техники:

• Универсальные фрезы имеют сменные барабаны и резцы, что позволяет адаптировать их для решения широкого спектра задач, таких как снятие старого бетонного или асфальтового покрытия, измельчение горной породы и древесины, фрезерование почвы при дорожных работах в условиях вечной мерзлоты и т.п.;
• Поперечные фрезы оснащены механическим поворотом на 360 градусов и предназначены для прокладки траншей и тоннелестроения, демонтажа сооружений, разработки карьеров, при земляных работах;
• Продольные фрезы также применяются для рытья траншей и очистки свай;
• Дисковые фрезы эффективны для решения узких задач, таких как демонтаж строительных конструкций, утилизация, прокладка траншей для коммуникаций;
• Планировочные фрезы являются отличной альтернативой для снятия старого дорожного покрытия и планировки участка, а также снятия загрязнения, позволяя регулировать глубину фрезерования.

Низкий уровень шума и минимальные вибрации, передаваемые роторными фрезами на стрелу экскаватора, являются основным преимуществом данного навесного оборудования наряду с низкими затратами.

Что можно приобрести в России

На Российском рынке роторные фрезы для экскаваторов и погрузчиков появились относительно недавно. Благодаря глобализации, на отечественном рынке присутствуют почти все игроки сегмента, предлагая широкие возможности для выбора в различной ценовой категории.

Epiroc

Производитель горного оборудования Epiroc представлен на рынке роторных экскаваторных фрез 30 моделями различных размеров и конструкций. Они предназначены для использования на гидравлических экскаваторах и специальных гидравлических машинах рабочей массой от 800 кг до 125 тонн.

В продуктовой линейке компании присутствуют барабанные фрезы ERC со встроенным гидравлическим вращением, осевые барабанные резаки ER-L и шнековые приводы ADU на основе технологии барабанных резцов Erkat.

Оборудование серии ER является эффективным выбором для профилирования каменных или бетонных стен и поверхностей, рытья траншей, добычи мягких пород и мерзлых грунтов, а также в тоннелестроении. Например, когда заказчики ограниченны в размерах носителя, в основном используются небольшие роторные фрезы ER50, ER100, ER250 установленные на мини экскаваторы или мини погрузчики. При проходке дорожного или железнодорожного тоннеля, возможно, использовать тоннельные экскаваторы от 24 до 40 тонн с роторными фрезами ER1500 и ER2000, хорошо зарекомендовавшими себя при работе в туннелях на подготовительных работах к Сочинским олимпийским играм.

В компании отмечают, что обслуживание роторной фрезы сводится только к замене масла в редукторе, а также своевременной замене быстро изнашиваемых элементов – резцов.

Kinshofer

С начала прошлого года Kinshofer представил рынку серию барабанных фрез WS, купив их производителя – компанию Schaeff Transverse Cutter. По утверждениям производителя, роторные фрезы являются более тихой альтернативой гидравлическим отбойным молотам, что является очень актуальным для Европы, где уровень шума в городах жёстко регламентируется законодательством. А вот на наш, Российский рынок, продукция производителя поставляется под другим брендом.

В зависимости от применения, Kinshofer имеет четыре типа резцов для барабанов: стандартный, сверхпрочный, защищенный от износа и для обработки дерева. Их можно заменить за считанные минуты. Кроме того, можно выбрать горный, профилирующий или инструмент для сноса.

MB Crusher

Более известная у нас своими дробильными и просеивающими ковшами итальянская компания MB Crusher представляет в России четыре модели роторных фрез для экскаваторов и погрузчиков, которые поставляются с барабанами с полным или сокращенным количеством резцов. В зависимости от материала обработки устанавливаются резцы разного типа.

Самая маленькая модель MB-R500 весит всего 300 кг. Ее уменьшенный размер делает фрезу идеальной для использования на городских условиях и на ограниченных строительных площадках, особенно тех, которые требуют особой точности. Она легко работает в городских центрах, где уровень шума и вибраций должен быть минимальным.

Самая большая модель MB-R900 предназначена для экскаваторов весом до 35 тонн и особенно подходит для рытья траншей, выравнивания и ремонта дорожных покрытий. Она обеспечивает превосходные результаты при профилировании поверхностей и в прохождении туннелей, позволяя повторно использовать материалы.

Роторные фрезы MB-R могут использоваться под водой, а операторы оборудования не испытают больших сложностей с обслуживанием. В случае необходимости, смена режущего барабана может производиться оператором самостоятельно в течение часа.

Автор: Андрей Соломин

Поделиться

Роторные фрезы | Rhino Ag

Flex-Wings

TS10

Модель TS10 имеет ширину кошения 120 дюймов и лезвия размером 1/2 x 3 дюйма. TS10 подготовлена ​​для работы с кустами диаметром до 2 дюймов.

Конструкция деки Flex-Wing позволяет выполнять резку на холмистой местности без необходимости делать несколько проходов — о чем резчики с фиксированной декой могут только мечтать.

Узнать больше

TS12 Stealth

TS12 Stealth отличается эксклюзивной моноблочной конструкцией с малым весом дышла и меньшим радиусом поворота для тракторов мощностью 35-50 л.с.
Уникальный «незаметный» внешний вид этой машины — очень короткая колесная база и функции защиты от скальпа — делают ее идеальной машиной для клиентов, которым нужна универсальность фрезы с гибким крылом, но у которых нет трактора, достаточно большого, чтобы тянуть 15 ножной блок.

Узнать больше

2150 15′ Flex-Wing

Модель 2150 с такими функциями, как запатентованная уникальная чаша с литым лезвием, устанавливает планку для фрез с гибким крылом. Разработанный для исключительной прочности и долговечности, он обеспечивает повышенную надежность соединения с коробкой передач; более широкий доступ к зонам обслуживания; и плавная, тихая работа. Усовершенствованная конструкция редуктора, включающая более стабильную конструкцию приводного вала и держателя ножа, обеспечивает больший крутящий момент при той же мощности, что и предыдущие модели.

Узнать больше

Серия 3000 «Apex» Новые фрезы Flex-Wing

Фрезы Flex-Wing серии 3000 или «Apex» предлагают потрясающую универсальность по отличной цене. Благодаря 3-дюймовой режущей способности и требуемой мощности 50 лошадиных сил, Apex идеально подходит для ферм любого размера! А с защитой от проскальзывания и гидравлическим подъемом крыльев Apex сияет инженерными разработками, которые вы привыкли ожидать от Rhino!

Узнать больше

4000 Серия ‘Epic’ Новое крыло Flex-Wing

Роторные резаки Rhino серии 4000 «Epic» сочетают в себе все, что вам нравилось в резаках Apex, и еще больше мощности. Увеличение требуемой мощности до 60 л.с. позволяет Epic Flex-Wing срезать кусты диаметром до 4 дюймов! Прибавьте к этому защиту фрикционной муфты и гидравлический подъем крыльев — и вы получите чудовищный роторный резак, к которому нельзя относиться легкомысленно!

Узнать больше

Серия 5000 ‘Icon’ Новое крыло Flex-Wing

Роторные ножи Icon 5000 обеспечивают максимальную мощность в 70 л. Эта серия использует классическую защиту с муфтой проскальзывания и подвергает ее испытанию, например, в тяжелых сельскохозяйственных, коммерческих и промышленных работах по кошению!

Подробнее

Серия 6000

Новая серия Rhino 6000 идеально подходит для кошения тяжелой травы и сорняков. Коробка передач делителя рассчитана на 250 лошадиных сил! Главный привод CV категории 6 и трансмиссия крыла категории 6 входят в стандартную комплектацию с 2-летней ограниченной гарантией на трансмиссию. Гладкая верхняя центральная дека является одной из самых прочных и простых в очистке в отрасли, а свободная нижняя сторона деки обеспечивает улучшенный поток воздуха в камере резки для равномерного распределения срезанного материала.

Узнать больше

Многошпиндельные резаки

Серия TR200

Новая серия TR200 представляет собой надежную линейку многошпиндельных ротационных резаков. Эти прочные фрезы обеспечивают превосходное качество резки, простоту обслуживания и более длительный срок службы. Вы не пожалеете об этой машине с режущей способностью 2 дюйма и приспособлением для трактора мощностью 30 л. , непрерывные удары, которые фрезы ежедневно видят в поле. Эти мощные машины имеют мощность резки 3 дюйма и мощность не менее 30 лошадиных сил. Гарантия говорит, что эта машина настоящая.

Узнать больше

Одинарные шпиндели

Серия Twister 10

Фрезы Rhino серии Twister обеспечивают надежную работу по конкурентоспособной цене. Серия Twister с режущей способностью материала 1 дюйм и шириной резания 4, 5 и 6 футов идеально подходит для резки на ферме, ранчо или приусадебном участке. Twisters оснащены коробкой передач мощностью 60 л.с., трансмиссией CAT 3, стальной декой 12 калибра и стальным держателем лезвий Infinity. Вы можете получить Twisters в цвете Genuine Rhino Orange или выбрать один из 5 пользовательских цветов в порошковой окраске для большей долговечности! Надежная производительность по конкурентоспособной цене.

Узнать больше

Серия Twister 20

Twister 20 предлагает такое же качество Twister, но с большей кускостью. С шириной резания до 7 футов и совместимостью с CAT 1 и CAT 2, Twister 20 является практически универсальным инструментом по невероятно доступной цене. Независимо от того, косите ли вы обочину дороги или расчищаете кусты от задней сороковой полосы, Twister 20 идеально подходит для этой работы!

Подробнее

Серия Twister 30

Twister 30 — это последнее дополнение к серии одношпиндельных раскройных станков Twister. Они первые в серии, которые имеют полностью куполообразную деку, помогающую уменьшить скопление травы и мусора во время работы. Благодаря своей впечатляющей 3-дюймовой режущей способности монстры готовы показать, кто в доме хозяин.

Узнать больше

Косилки со стрелой

2160

Роторная косилка с гидравлической стрелой предназначена для работы в труднодоступных местах и ​​предназначена для тракторов мощностью 100 л. 2 дюйма в диаметре! Если вам нужно почистить ограждения, приобретите косилку Rhino Hydraulic Boom!

Узнать больше

DB150

В DB150 используется гидравлическая система на 60 галлонов для питания 60-дюймовой роторной режущей головки, что обеспечивает более низкую температуру по сравнению с большинством небольших систем. Этот Rhino может достигать 158 дюймов или более 13 футов от центральной линии, чтобы резать труднодоступные места. Режущая головка работает под углом 85˚ вниз и под углом до 90˚ к земле, чтобы обрезать линии забора или заросли на обочине дороги. Транспортировать этого Rhino легко, когда его убирают до 119 дюймов, в места, где он может есть только он.

Узнайте больше

Найдите дилера

TS12 Stealth Flex-Wing Rotary Cutter

• Особенности
• Галерея
• Гарантия
• СТАПРЕЙТА
4. 7013141314. STEAL4.SHIPLAIL. небольшие тракторы, которым нужна универсальность фрезы с гибким крылом.

См. технические характеристикиНайти дилера

Ротационная косилка TS12 Stealth Flex-Wing

Обеспечивает значительное сокращение времени скашивания по сравнению с большинством косилок с жесткой декой.

Модель TS12 Stealth отличается эксклюзивной моноблочной конструкцией, обеспечивающей малый вес дышла и меньший радиус поворота, и предназначена для тракторов с мощностью ВОМ 35–50 л. с.

Разработанная специально для клиентов с небольшими тракторами, эта машина с уникальным «незаметным» внешним видом, очень короткой колесной базой и функциями защиты от скальпа делает ее идеальной машиной для клиентов, которым нужна универсальность фрезы с гибким крылом, но может не трактор достаточно большой, чтобы тянуть 15-футовое устройство. Модель TS12 предлагает полную ширину захвата 12 футов, режущую способность 1 1/2 дюйма и предназначена для тракторов с ВОМ на 540 об/мин.

Особенности и преимущества

• Предназначен для тракторов с ВОМ мощностью 35–50 л.с.
• Короткий радиус поворота для обработки небольших поверхностей.
• Режущая способность 1-1/2 дюйма.
• Малый вес дышла для тракторов меньшей мощности.
• Уникальный держатель лезвия «Wing-Bar» защищает выходной вал коробки передач при минимальном весе.
• Равноугловая, полностью поворачивающаяся дышло и система подвески прямого действия для неровной поверхности.
• Гладкие деки для легкой очистки и беспрепятственное дно для потока воздуха через камеру резки большого объема.
• Обеспечивает резкое сокращение времени скашивания.
• Большие центральные полозья и конические боковые башмаки обеспечивают защиту от скальпирования.
• Защита цепи в комплекте для защиты.

Who Should Buy

• Small Farms
• Parks
• Schools
• Homesteads

Gallery

• Video
• Photos

Warranty

Industry-leading toughness. Лучшая в отрасли гарантия.

Продукты Rhino созданы для того, чтобы выдерживать любые нагрузки. Но если что-то сломается, вы будете рады узнать, что наши гарантии столь же сильны. Для получения полной информации обратитесь к местному дилеру Rhino.

Full Machine Warranty

Limited Gearbox Warranty

5

Years

* For Non-Commercial Use Only

Specifications

Домкрат0234

	TS12
Cutting Width	144”
Transport Width	97”
Transport Height	65”
Overall Width	155”
Overall Length	148”
Высота кошения *	2” – 12”
Самовыравнивающаяся регулировка высоты	Гидравлический цилиндр
Hitch	Pull-Swivel
Blade Carrier	Infinity
Blades	1/2” x 3”
Blade Overlap	6”
HP требовался	35 – 60 PTO
Рейтинг коробки передач – Разделение питания **	160 л. с.
Рейтинг Gear Box – Центр и крыло **	3 65 3 HP.	Factory Filled
Output Shaft Diameter	1 9/16”
Blade Tip Speed ​​- Center 540 RPM	14,504 FPM
Blade Tip Speed ​​- Wing 540 RPM	13,925 FPM
Режущая способность (макс.)	1 1/2 ” Диаметр
Размер трансмиссии – Основной	Кошка 4 Равное угол
DRIVELEN.0235
Защита трансмиссии	Слипко -сцепление
Толщина палубы – Центр	10 GA, 12 GA
Толстое палубу – Wings
Decks ” x 11 1/2”
Tires & Wheels	(4 or 6) Foam Filled Aircraft OR Laminated Tires
Wing Lift Hydraulics	Std
Wing Flex (Degrees)	88° Up / 25° Dn
Safety Tow Chain	Std
LED Light Kit	Std
Safety Deflectors	Chain Guards
Wheel Base	126 1/ 4 ”
Вес языка	748 фунтов
