Что такое дорожная фреза ✔️ устройство ✔️ технические характеристики и фото дорожных фрез.

Время чтения: 3 минуты

Нет времени читать?

Содержание:

Дорожная фреза — это строительное навесное оборудование, которое предназначено для измельчения и разрушения асфальтобетонных покрытий, снятия и нанесения дорожной разметки.

Назначение дорожной фрезы

Фрезы применяются для фрезерования (удаления) верхнего слоя дорожного полотна. Дорожная фреза используется при ремонте ям и колейности дорог, а также как вспомогательное оборудование при ремонте магистральных дорог, когда нужно сделать плавный переход между снятым покрытием и старым асфальтом.

Ищете дорожную фрезу? Поможем выбрать эффективное и доступное решение.

Подобрать дорожную фрезу

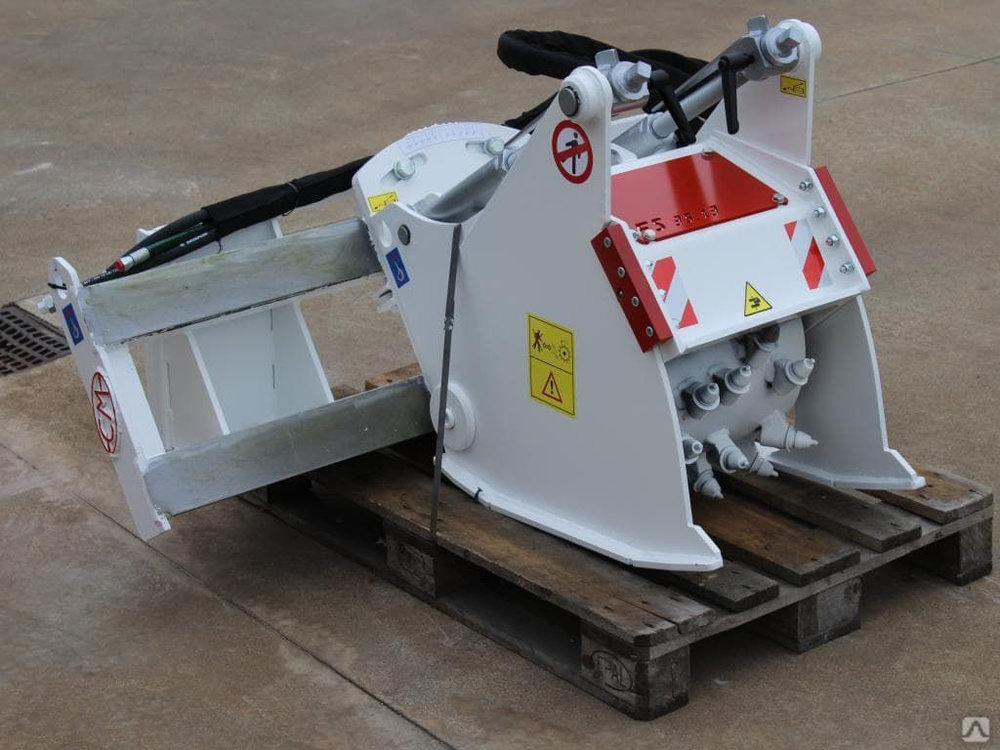

Устройство и принцип работы дорожной фрезы

Стандартная фреза состоит из корпуса, барабана и гидравлического двигателя. Рабочий орган фрезы — это фрезерный барабан, на нем расположены резцедержатели с твердосплавными резцами.

На барабане установлены резцы.

Когда оператор подает давление на гидромотор, барабан начинает вращаться. Происходит механическое взаимодействие резцов фрезы с асфальтобетонным покрытием. Поскольку резцы изготовлены из специального сплава, их твердость намного выше твердости асфальта, что позволяет снимать старое покрытие с большой эффективностью.

В ходе работы резец двигается вокруг своей продольной оси. При этом вращение происходит в основном во время холостого хода. Результатом вращения становится равномерный износ контактных поверхностей резца. Важно регулярно контролировать состояние резцов, так как они имеют ключевое значение в процессе фрезеровки.

Технические характеристики дорожных фрез

Главными характеристиками фрезы являются:

• ширина фрезерования;
• заглубление во фрезеруемую поверхность;
• наличие или отсутствие восьмиградусного перекоса;
• способ регулировки заглубления и поперечного сдвига, гидравлический или механический.

Фрезы, представленные в Компании «Традиция-К», имеют ширину от 350 до 600 мм и заглубление до 150 мм.

Клиенты часто спрашивают у нас расчет производительности дорожной фрезы. Можно сказать, что при заглублении 50 мм производительность навесной фрезы составляет 1 метр в минуту.

Дорожные фрезы устанавливаются на различную технику: экскаваторы-погрузчики и все крепления мини-погрузчиков.

Неисправности дорожной фрезы

К наиболее часто встречающимся поломкам дорожной фрезы относится нарушение работы в электроцепи, гидравлике, фрезеровочном барабане. На фрезах с гидравлическим управлением при использовании старого, грязного масла забиваются каналы распределительного блока, что влечет за собой проблемы с откликом фрезы на команды оператора.

В гидравлической системе могут износиться детали гидронасосов, падает давление.

При установке некачественных резцедержателей с резцами возможна проблема с повышенным износом резцов, вплоть до вылета резцов из резцедержателей при работе.

В Компании «Традиция-К» вы найдете широкую линейку дорожных фрез отечественного и импортного производства, на разные типы машин. Наши менеджеры помогут вам с выбором лучшего решения для фрезерования к предстоящему весенне-летнему сезону.

Остались вопросы? Задайте их нашему специалисту.

Теги:

• #Навесное оборудование
• #Дорожная фреза

Технические характеристики дорожных фрез

В сфере дорожного строительства и ремонта используется множество специальных средств механизации. Одной из ключевых машин являются дорожные фрезы.
Эти машины предназначены для выборочного или полного вскрытия, послойного снятия и замены асфальтобетонного покрытия, а также для стабилизации земляного полотна нижних слоев основания.
Машины широко применяются при решении различных задач как на больших, так и локальных объектах в дорожно-строительной отрасли, а также в сфере ландшафтного дизайна и при прокладке трубопроводов.

На рынке в настоящее время представлен широкий выбор различающихся по ряду параметров дорожных фрез разных производителей.

Так, по принципу работы все дорожные фрезы делятся на самоходные, навесные и полунавесные, а также прицепные.  Навесные, полунавесные и прицепные версии способны работать как от двигателя базовой машины, так и от собственного привода.

Самоходные фрезы становятся все более популярными и востребованными, так как за счет мобильности при их использовании не требуется привлекать дополнительные транспортные единицы. Машины этого класса в свою очередь по типу ходовой части делят на колесные и гусеничные.

Чтобы правильно выбрать дорожную фрезу, важно учитывать технические характеристики самой машины, ориентируясь на сферу деятельности, условия объекта, производственные задачи. Рассмотрим характеристики дорожных фрез на примере оборудования BOMAG.

BOMAG – мировой лидер и законодатель стандартов на рынке уплотнительной техники. В продуктовом портфеле бренда представлен широкий модельный ряд самоходных холодных дорожных фрез на гусеничном и колесном ходу, включая как компактные модели мощностью 150 л.с. с рабочей шириной 500 мм, так и мощные образцы мощностью 750 л.с. и рабочей шириной 2200 мм. Такая вариативность позволяет клиентам подбирать эффективные рабочие инструменты в соответствии с запросами и потребностями.

Все дорожные фрезы BOMAG характеризуются универсальностью, производительностью, эксплуатационным удобством, неприхотливостью в обслуживании и экономичностью.

Маневренность фрез BOMAG позволяет использовать их для обработки узких дорог, бордюров без повреждения прилегающих территорий.

Ключевыми показателями, напрямую влияющими на способности, функционал и сферы применения машин, являются ширина и глубина фрезерования, рабочая скорость, эксплуатационная масса машины, мощность двигателя, транспортная скорость.

BOMAG выпускает фрезы, обладающие собственной массой от 7500 до 30300 кг. Компактные и легкие модели подходят для применения в условиях ограниченного пространства, в черте города или на объездных дорогах, для проведения ямочного ремонта. Модели тяжелого класса задействуются при прокладке теплотрасс, а также при ремонте и отделке дорожного полотна на масштабных площадках.

машины легкого класса

Масса от 7500 кг

Ширина фрезерования 600 мм

МАХ глубина фрезерования 210 мм

машины тяжелого класса

Масса до 30300 кг

Ширина фрезерования 2000 мм

МАХ глубина фрезерования 320 мм

Целесообразность применения конкретной модели дорожной фрезы обуславливается также шириной и глубиной фрезерования. Фрезы BOMAG обладают шириной фрезерования от 500 до 2000 мм, а максимальная глубина составляет от 40 до 330 мм. Соответственно, для работы в условиях ограниченного пространства и на маленьких площадках больше подходят модели с минимальной шириной фрезерования. При использовании машин с увеличенными показателями, к примеру, модели Bomag BM 2000/60-2 с рабочей шириной 2000 мм и максимальной глубиной фрезерования 320 мм, можно за один этап срезать большие площади покрытия автомобильных дорог и трасс федерального назначения, что помогает сократить время рабочего цикла.

Транспортная скорость у фрез BOMAG составляет 5 – 6 км/ч.

Мощность фрез BOMAG варьируется от 92 кВт до 440 кВт. При этом все модели оснащаются современными, экологичными силовыми установками с жидкостным охлаждением, высоким крутящим моментом и экономичным расходом топлива. В сочетании с высоким КПД фрезерного барабана эти параметры двигателя гарантируют исключительную производительность, выносливость техники при интенсивной эксплуатации, а также качество и точность работы с асфальтовым покрытием.

Фрезерный барабан является основным рабочим органом техники.
По конструкции барабанов, используемых резцов и назначению все фрезы делят на черновые, стандартные, чистовые, профилирующие, стабилизирующие, микрофрезерные (для повышения шероховатости основания), специальные (узкие, круглые, V-образные для канав) и другие.

У моделей BOMAG фрезерный барабан имеет возможность
бокового смещения, что позволяет выполнять
фрезерование вплотную к бордюру или стене.

Также на машинах реализована запатентованная технология смены резцедержателей BMS, благодаря которой для замены требуется только открутить один болт и усилие 100 Нм для крепления к ротору. Инновационная конструкции фрезерного аппарата, системы держаталей и резцов гарантирует полное и быстрое снятие асфальтового покрытия с дороги.

Также в комплектацию техники включается шасси или рамы, привод фрезы и механизмы управления.
Привод фрезы в свою очередь может быть, как механическим, так и гидравлическим.

Ленточный конвейер на фрезах BOMAG поворачивается вправо и влево на 45 градусов, а на его демонтаж не нужно тратить много времени. Еще одной конструктивной особенностью фрез BOMAG является наличие гидравлического устройства складывания, что помогает упростить транспортировку техники и гарантировать повышенные показатели маневренности при снятии асфальта без погрузки.

Еще одна важная характеристика дорожных фрез – организация рабочего места оператора. Дорожные фрезы BOMAG комплектуются просторными кабинами с отличной обзорностью, регулируемым креслом с функцией поворота на 45 градусов, интуитивно-понятными, эргономичными органами управления, информативной приборной панелью и другими полезными опциями. За счет этого создаются комфортные, безопасные условия труда, снижается нагрузка на водителя, повышается скорость и продуктивность выполнения рабочих операций.

Также при выборе дорожной фрезы стоит обращать внимание на удобство проведения плановых проверок и обслуживания. Конструкторы обеспечили быстрый, беспрепятственный доступ к узлам, что позволяет сократить время простоя, меньше сил и ресурсов затрачивать на ТО, благодаря чему снижаются эксплуатационные расходы.

Дорожные фрезы в силу специфики работы регулярно подвергаются серьезным нагрузкам, поэтому, чтобы машина не вышла из строя через месяц, крайне важно качество сборки. Фрезы BOMAG создаются с использованием долговечных комплектующих, износостойких материалов, что в сочетании с прочной конструкцией и с системами безопасности барабана, двигателя и других ключевых органов гарантирует увеличенный срок службы техники без необходимости в частых дорогостоящих ремонтах и замене компонентов.

Само собой, есть еще ряд характеристик фрезы, на которые стоит обращать внимание при выборе.
Это характеристики шасси, диаметр, ширина, типы резцов фрезы, расположение корпуса фрезы, кабины относительно шасси и не только.

В любом случае при покупке всегда стоит опираться на задачи и цели,
а подобрать фрезу в соответствии с вашими запросами, бюджетом,
предпочтениями готовы менеджеры «НАК Машинери».

Режущие инструменты | Холодное фрезерование

GENERATION X² — резец с круглым стержнем, который является универсальным инструментом для холодного фрезерования. Он впечатляет превосходными характеристиками продукта, такими как оптимизированная износостойкая пластина с уникальным профилем паза.

Фрезы PCD с чрезвычайно износостойким наконечником из поликристаллического алмаза являются идеальным выбором для восстановления поверхностного слоя, а также для (микро-) тонкого фрезерования.

Набор круглых стержней из 9 шт. 0003 GENERATION X²

Универсальные инструменты для холодного фрезерования

Резцы с круглым валом GENERATION X² отличаются уникальными характеристиками, которые значительно снижают эксплуатационные расходы. Недавно разработанная изнашиваемая пластина со специальным профилем паза улучшает центрирование, а поведение при вращении заметно оптимизируется. Это обеспечивает прочный твердосплавный наконечник, который всегда готов к резке, и обеспечивает минимально возможный износ карбида. Кроме того, профиль паза снижает продольный износ держателя круглого стержня и продлевает срок службы до 25 %.

Отличительные особенности круглых резцов GENERATION X²

Твердосплавный распределитель

Стальной корпус

Изнашиваемая пластина

Профиль паза

Зажимная втулка

GENERATION X² : Твердый сплав в качестве режущего материала является наиболее экономичным решением, особенно для фрезерования неоднородного материала, в котором можно ожидать пиковых ударных нагрузок. Таким образом, универсальные твердосплавные резцы GENERATION X² для круглых валов предлагают оптимальное решение для любого применения — независимо от того, идет ли работа по фрезерованию мягкого асфальта, твердого асфальта или бетона.

Анализ затрат

IMPRESSIVE:

• Повышение стойкости верхних частей резца на 25 % благодаря уникальному профилю паза в нижней части изнашиваемой пластины резца

  GENERATION X² резец с круглым валом хорошо продуманная линейка инструментов GENERATION X² с круглым хвостовиком для удовлетворения специфических требований самых разных строительных площадок риск разрушения карбида

Режущие инструменты PCD

Специалист по реконструкции поверхностного слоя и (микро-)чистовому фрезерованию

Фрезерные инструменты PCD идеально подходят для работ по восстановлению поверхностного слоя, а также для (микро-)чистового фрезерования в зависимости от геометрии инструмента и материалы. Они имеют износостойкий наконечник инструмента из поликристаллического алмаза (PCD) с чрезвычайно долгим сроком службы. Возникающий лишь незначительный продольный износ приводит к высокой степени плоскостности фрезеруемой поверхности и постоянно высокому уровню подачи станка.

В зависимости от области применения фрезы PCD могут стать практичным дополнением к существующей программе резцов с круглыми валами с обычными твердосплавными наконечниками.

Особенности режущего инструмента PCD

Износостойкий наконечник из поликристаллического алмаза

Головка из баллистического карбида

Прочная стружколомающая пластина

Надежный интерфейс HT22

Фрезы PCD : В качестве режущего материала поликристаллический алмаз (PCD) является оптимальным решением, особенно для однородных асфальтовых покрытий, в которых не ожидаются резкие пики ударных нагрузок. В частности, 9Фрезы 0003 PCD являются экономичной альтернативой для работ по реконструкции поверхностного слоя толщиной до 3,1 дюйма (8 см) и в области (микро-) тонкого фрезерования асфальта.

ТОП-5 основных моментов

Схематическое изображение наконечника PCD

Стальной корпус

Твердосплавная головка

Наконечник из поликристаллического алмаза

Поликристаллический алмаз

Композитный материал

Твердосплавный держатель

IMPRESSIVE:

• Равномерная картина фрезерования сохраняется благодаря значительному уменьшению продольного износа

• Повышение производительности станка благодаря устранению или меньшему количеству смен инструмента и постоянной высокой подаче станка

• Снижение эксплуатационных расходов благодаря снижению затрат на техническое обслуживание

Parts Media

Всю важную информацию о запчастях WIRTGEN GROUP в формате PDF можно загрузить из нашей библиотеки Parts Media Library.

Загрузить носители деталей здесь

ДОРОЖНО-ФРЕЗЕРНЫЕ РАБОТЫ | XCAL TOOLS

Твердосплавные наконечники



Мы являемся предприятием, сертифицированным по стандарту ISO 9001, которое предлагает широкий ассортимент твердосплавных наконечников для решения различных задач, с которыми вы можете столкнуться. Производя более пятидесяти марок твердого сплава и имея возможность создавать новые, мы можем найти марку карбида, отвечающую вашим потребностям. Наша универсальность помогает нам легко проверять меняющиеся условия и потребности клиентов и реагировать на них. Все наши наконечники обеспечивают превосходное проникновение и максимальную производительность — независимо от того, работаете ли вы в мягких, средне-жестких или чрезвычайно жестких и сложных условиях.

Наконечники из твердого сплава

Наконечники из твердого сплава лучше всего подходят для операций проникновения, когда промывка стали не является проблемой.
Эти наконечники идеально подходят для использования в тяжелых условиях с высокими ударными нагрузками.

Твердосплавные наконечники с наконечниками

Твердосплавные наконечники с плоским дном являются предпочтительными наконечниками общего назначения, которые эффективно работают в 80% условий резания.

Наконечники из карбида седла клапана

Наконечники седла клапана из карбида сплава имеют паяное соединение для повышения прочности и сопротивления сдвигу. Наконечники обеспечивают отличное проникновение, а большой буртик из карбида обеспечивает превосходную защиту от промывки сталью. Эти наконечники лучше всего подходят для использования в мягких и средних материалах или условиях.

Твердосплавное кольцо

Стратегически расположенное твердосплавное кольцо предотвращает износ корпуса, максимально увеличивая использование твердосплавного наконечника.
Кольцо из карбида также обеспечивает лучшую защиту блока.

Износ инструмента

Инструменты Xtend-A-Bit оснащены твердосплавным кольцом, расположенным чуть ниже наконечника, чтобы предотвратить износ корпуса и максимально использовать твердосплавный наконечник. Каждый инструмент доступен либо с седлом клапана, либо с твердосплавным наконечником CAP. Инструменты Xtend-A-Bit лучше всего подходят для интенсивного мытья тела.

Правильный выбор биты для вашего применения



XTEND-A-BIT оснащена карбидным кольцом, которое защищает стальной корпус биты от эрозии, когда биты подвергаются воздействию чрезвычайно абразивного материала.


Если на корпусе ваших насадок для тяжелых условий эксплуатации постоянно наблюдается износ в виде песочных часов, но твердосплавные наконечники не изнашиваются, рассмотрите возможность замены насадок на XTEND-A-BIT.
Клиенты, которые ранее сталкивались с износом в виде песочных часов и заменили свои биты на XTEND-A-BIT, сообщают, что их срок службы увеличился в два-три раза.


Идеальные области применения для инструментов серии XTEND (КАРБИДНОЕ КОЛЬЦО):
   • Инструменты изношены, и их наконечники еще имеют значительный срок службы.

   • Высокий износ стали/корпуса.

   • Любое применение в условиях сильного износа.

Характеристики износа инструмента

Для достижения максимальной производительности используйте инструменты до третьей стадии износа.

Задействованные инструменты и площадь поверхности наконечника в резе



На этой диаграмме показано изменение общей площади поверхности задействованных наконечников по мере износа. Износ наконечника зависит от глубины резания и скорости, с которой работает машина, как указано ниже.

Road Milling & Reclaiming Products

P5

19mm

Shank

Tip Diameter

0.74 in

19 mm

0.36 in

9.2 mm

Base Diameter

0.70 in

17,9 мм

Запрос a Цитата

Калибр

1,76 в

45,0 мм

Блоки

P5.5

19 мм

Шенг

Диаметр совет 9000

9000

.0005

0.74 in

19 mm

0.40 in

10.1 mm

Base Diameter

0.70 in

17.9 mm

Request A Quote

Gauge

1.73 in

44.0 mm

Blocks

P6

19 мм

Shank

Диаметр наконечника

0,74 в

19 мм

0,41 в

10,5 мм

Диаметр

0,75 в

19,1 мм 9000

Request A Quote

Gauge

1. 76 in

45.0 mm

Blocks

P7

19mm

Shank

Tip Diameter

0.74 in

19 mm

0.43 in

11.0 mm

Диаметр основания

0,80 в

20,1 мм

Запрос a Цитата

датчик

1,88 в

48,0 мм

Блоки

P14

0002 19mm

Shank

Tip Diameter

0.74 in

19 mm

0.47 in

12.1 mm

Base Diameter

0.48 in

12.1 mm

Request A Quote

Gauge

2.04 in

52,0 мм

Блоки

Максимальное вращение

& Защита торца блока

Недавно разработанная шайба XCAL TOOLS обеспечивает оптимальное вращение и защиту торца блока!

PH6

19mm

Shank

Tip Diameter

0.74 in

19 mm

0.41 in

10.5 mm

Base Diameter

0. 75 in

19.1 mm

Request A Quote

датчик

1,76 в

45,0 мм

Блоки

PH7

19 мм

Шанк

Диаметр наконечника

0,74 в

19000 9000

0.41 in

10.5 mm

Base Diameter

0.79 in

20.0 mm

Request A Quote

Gauge

1.75 in

44.4 mm

Blocks

PH86

19mm

Shank

Диаметр наконечника

0,74 в

19 мм

0,45 в

11,4 мм

Диаметр основания

0,79 в

20,2 мм

Запрос Quote

GAIGE 9000

.0005

1.83 in

47.0 mm

Blocks

PH87

19mm

Shank

Tip Diameter

0.74 in

19 mm

0.47 in

11.9 mm

Base Diameter

0.79 in

20,2 мм

Запрос A Цитата

Калибр

1,88 в

48,0 мм

Блоки

PH88

19 мм

Shank

Диаметра

5

Shank

. 0005

0.74 in

19 mm

0.45 in

11.4 mm

Base Diameter

0.79 in

20.2 mm

Request A Quote

Gauge

1.96 in

50.0 mm

Blocks

Все дорожные фрезы


не созданы равными

Усовершенствованная твердосплавная насадка XTEND-A-BIT подходит для резки очень твердого или толстого асфальта, а также для использования в тех случаях, когда вы можете непреднамеренно удариться о камень в основании дороги.


Клиенты, которые ранее носили песочные часы,

, которые заменили

их биты с XTEND-A-BIT,

сообщают о двух-трехкратном увеличении срока службы бит!

PX6

19mm

Shank

Tip Diameter

0.74 in

19 mm

0.41 in

10.5 mm

Base Diameter

0.75 in

19.1 mm

Request A Quote

Gauge

1.77 in

49. 0 mm

Blocks

PX87

19mm

Shank

Tip Diameter

0.74 in

19 mm

0.47 in

12.0 mm

Base Diameter

0,79 в

20,2 мм

Запрос a Цитата

датчик

1,86 в

47,0 мм

Блоки

PR28

Shank

0005

Tip Diameter

0.74 in

19 mm

0.633 in

16.08 mm

Base Diameter

0.633 in

16.08 mm

Request A Quote

Gauge

1.618 in

41.1 mm

Блоки

PR70

19 мм

Шанк

Диаметр наконечника

0,74 в

19 мм

0,25 в

6,35 мм

Диаметр базы

9000

6,35 мм

9000

6,35 мм

0002 0.945 in

24.0 mm

Request A Quote

Gauge

1.588 in

40.33 mm

Blocks

P203

22mm

Shank

Tip Diameter

0.
