Дорожная фреза для асфальта XCMG XM100 от официального дилера в Москве

Дорожная фреза для асфальта XCMG XM100 с максимальной шириной фрезерования 1020 миллиметров и максимальной глубиной – 120 миллиметров. Количество резцов – 84, диаметр фрезерного колеса – 660 миллиметров. Дорожная фреза XCMG XM100 укомплектована двигателем YC6108ZG мощностью 115 л.с.

технические характеристики

сделать предзаказ

Вы можете уточнить детали у менеджера:

+7 (800) 333-96-88, +7 (495) 995-26-88

Описание

Во время укладки и ремонта асфальтобетонного покрытия активно применяется дорожная фреза для асфальта XM100. Она предназначена для удаления старого слоя, устранения неровностей и масляных пятен. Благодаря материалу, устойчивому к износу, главный рабочий инструмент техники отличается продолжительным сроком службы и высокой продуктивностью.

Дорожная фреза XM100 разработана китайскими специалистами из компании XCMG.

При проектировании конструкции были использованы проверенные временем мировые технологии и инновационные решения. Это позволило создать спецтехнику, сочетающую в себе надежность, функциональность, легкое управление и высокие эксплуатационные характеристики.

Дорожная фреза для асфальта XM100: описание технологических и конструктивных особенностей

Легкое управление и отличное маневрирование возможно благодаря обширному меню настроек. Водитель спецтехники может регулировать глубину фрезерования, следить за ключевыми параметрами технологического процесса.

Отличительные технические и конструктивные особенности дорожной фрезы XM100:

• Мощность двигателя – 115 л.с.

• Максимальная глубина фрезерования – 12 см, ширина – 102 см.

• Диаметр фрезерного механизма – 66 см, 84 резца.

• Максимальная скорость перемещения – 13 км/ч.

• Возможность преодолевать подъемы до 20 градусов.

• Гидравлический и гидромеханический привод обеспечивают несколько режимов функционирования.

• Богатая оснащенность кабины и высокий уровень безопасности водителя.

Одна из причин высокой функциональности дорожной фрезы XM100 – использование передовой азиатской электроники и программного обеспечения. Оборудование облегчает маневрирование и техническое обслуживание, способствует быстрому обнаружению неисправностей и ошибок в механизме. Мощная ходовая конструкция колесного типа гарантирует стабильность и устойчивость во время передвижения по неровной поверхности.

Кабина водителя оборудована всем необходимым для комфортной работы в течение всей трудовой смены. Она имеет широкий угол обзора, удобное регулируемое кресло и эргономичные джойстики для управления.

Дорожная фреза XM100, цена на которую зависит от комплектации, доступна для заказа на нашем сайте. Если у вас остались вопросы, получить консультацию вы можете у представителя компании XCMG по электронной почте.

Технические характеристики

Номинальная мощность двигателя (Квт/(об/мин)) 115

Модель двигателя YC6108ZG

Mаксимальная скорость движения (км/ч) 0 ～13

Mаксимальный преодолеваемый подъем (%) ≥20

Габаритные размеры: длина×ширина×высота, мм 4371×2294×3130

Рабочий вес, кг 13500

Мин. дорожный просвет, мм ≤120

Макс. ширина фрезерования, мм 1020

Макс. глубина фрезерования, мм 120

Количество резцов 84

Диаметр барабана 660

Ном. частота вращения, об/мин 2200

Скорость работы, м/мин 0 ～13

Емкость топливного бака, л 210

Емкость гидравлического бака, л 160

Емкость водяного бака, л 360

Габариты конвейера (длина×ширина×высота), мм –

Ширина конвейерной ленты, мм –

Тип шасси колесный

Количество колес 4

Фреза дорожная самоходная XM200

Фреза дорожная самоходная XCMG XM200 с максимальной шириной фрезерования 2000 миллиметров, а максимальной глубиной – 320 миллиметров. Количество резцов – 168, диаметр фрезерного колеса – 980 миллиметров. Дорожная фреза XCMG XM200 укомплектована двигателем CUMMINS QSX115 III мощностью 194 л.с.

Подробнее

Предзаказ

Дорожная фреза XM130

Дорожная фреза XCMG XM130 обладает следующими техническими характеристиками: максимальной шириной фрезерования 1020 мм, максимальной глубиной – 120 мм. Количество резцов – 112, диаметр фрезерного колеса – 660 миллиметров. Дорожная фреза XCMG XM130 укомплектована двигателем 6CTA8.3-C260 мощностью 194 л.с.

Подробнее

Предзаказ

Фреза для дорожных работ XM101H

Фреза для дорожных работ XCMG XM101H с максимальной шириной фрезерования 1020 миллиметров, а максимальной глубиной – 120 миллиметров. Количество резцов – 84, диаметр фрезерного колеса – 660 миллиметров. Дорожная фреза XCMG XM101H укомплектована двигателем SC8D170G281 мощностью 125 л.с.

Подробнее

Предзаказ

Фреза дорожная колесная XM101

Фреза дорожная колесная XCMG XM101 с максимальной шириной фрезерования 1020 миллиметров, а максимальной глубиной – 120 миллиметров. Количество резцов – 84, диаметр фрезерного колеса – 660 миллиметров. Дорожная фреза XCMG XM101 укомплектована двигателем D6114ZG9B мощностью 125 л.с.

Подробнее

Предзаказ

Холодная дорожная фреза XM100H

Холодная дорожная фреза XCMG XM100H – универсальная строительная техника с прочной конструкцией и простым управлением. Максимальная ширина фрезерования XCMG XM100H составляет 1020 миллиметров, а максимальная глубина – 120 миллиметров. Количество резцов – 84, диаметр фрезерного колеса – 660 миллиметров.

Подробнее

Предзаказ

Дорожная фреза для асфальта XM100

Дорожная фреза для асфальта XCMG XM100 с максимальной шириной фрезерования 1020 миллиметров и максимальной глубиной – 120 миллиметров. Количество резцов – 84, диаметр фрезерного колеса – 660 миллиметров. Дорожная фреза XCMG XM100 укомплектована двигателем YC6108ZG мощностью 115 л.с.

Подробнее

Предзаказ

Мини-фреза дорожная XM50

Мини-фреза дорожная XCMG XM50 – это универсальная строительная техника с прочной конструкцией и простым управлением.

Максимальная ширина фрезерования составляет 500 миллиметров, а максимальная глубина – 120 миллиметров. Дорожная фреза XCMG XM50 укомплектована двигателем 4BTA3.9-C110 мощностью 111 л.с.

Подробнее

Предзаказ

Дорожная фреза, работа фрезы, технические характеристики

Дорожная фреза— специальная техника, предназначенная для рыхления разных видов грунта / покрытий для дальнейшего ремонта дороги. В зависимости от ситуации снимает часть асфальта на разную глубину / ширину, чтобы в дальнейшем можно было положить новое покрытие. Такая техника бывает навесной, самоходной и прицепной.

Оглавление

1. Что такое дорожная фреза, назначение
2. Принцип действия
3. Классификация
4. Устройство, фрезерный барабан
5. Свойства спецтехники
6. Характеристики фрезы
7. Заключение

Классифицируется по ходовой части, исполнению, мощности и габаритам. Ниже рассмотрим, в чем особенности таких машин, какие они бывают, из каких элементов состоят, и на каком принципе работают.

Разберем технические характеристики и особенности такого транспорта.

Что такое дорожная фреза, назначение

Фреза дорожная (навесная, самоходная или прицепная) — транспорт, используемый для разрыхления и снятия верхнего слоя асфальтобетонных покрытий, а также последующей сборки материала и его вторичного применения (если требуется). Первые такие машины сделаны фирмой GalionIronWorks и внешне имели вид грейдера с фрезерным барабаном, вращающимся благодаря гидронасосу.

Транспорт имеет большие габариты (до 2-2,2 м) и часто работает на четырех гусеницах с приводным фрезеровочным барабаном и устройством для сборки демонтированного слоя. Многие модели управляются двумя операторами. Один ведет технику, а другой — находится снаружи и контролирует процесс. В его функции входит контроль глубины и проверка дороги на факт препятствий, к примеру, люков.

Назначение:

• измельчение грунта;
• снятие верхнего слоя при строительстве дорог при полном или частичном ремонте;
• выравнивание покрытия;
• текстурирование поверхности для улучшения сцепления с покрытием и снижения шумности;
• вскрытие грунта над подземными коммуникациями для их дальнейшего ремонта;
• удаление с области люков старого асфальтного покрытия;
• выравнивание бетонного пола на разных промышленных объектах или на открытых участках.

Сфера применения дорожной фрезы очень обширная и не ограничивается только ремонтом дорог, как это принято считать.

Принцип действия

Читайте также: Роторный экскаватор – устройство и принцип работы

Основной рабочий элемент техники — фрезерный барабан со стальными резцами, имеющими высокие характеристики стойкости и специальную форму. Работа по снятию слоя осуществляется, благодаря вхождению этих элементов в дорожное покрытие во время вращения барабана.

При работе барабана происходит два типа фрезеровки — профильное и клиновое. Первое корректирует уклон асфальта, а второе гарантирует отвод воды. Снятый слой с помощью специальной системы погружается в отдельную машину, которая едет перед дорожной фрезой. В зависимости от конструктивных особенностей, такая система может подбирать снятый материал или вообще этого не делать.

«Подбирающий» транспорт имеет пару конвейров. Короткий (находится внизу) собирает срезанную часть асфальта с последующей передачей на следующей конвейер и выгрузкой в машину. Далее собранный материал можно использовать для возведения нового слоя или для применения техники ресайлкинга. В новых моделях таких машин предусмотрено устройство для автоматического выравнивания.

Выше рассмотрено холодное фрезерование, имеющее ряд преимуществ:

• большая глубина работы;
• высокая скорость среза;
• соблюдение точности;
• контроль гладкости и склеивания.

Для сравнения горячее фрезерование происходит по такому же принципу, но его особенность — предварительный нагрев дорожного покрытия.

Такой метод применялся ранее, а для разогрева использовались инфракрасные горелки (электрические, газовые или керосиновые. Сегодня из-за дороговизны и опасности для персонала такой способ не применяется.

Классификация

При выборе дорожной фрезы необходимо учитывать, что они бывают нескольких видов — по способу передвижения (исполнению), виду ходовой части, размеру и мощности. Кратко рассмотрим главные особенности.

По типу ходовой части:

• Колесные. Имеют более высокую скорость, лучше маневрируют на небольших участках, но проигрывают по тяговому усилию.
• Гусеничные. Отличаются меньшей скоростью передвижения, менее маневрены, но обеспечивают большую точность работ.

По исполнению:

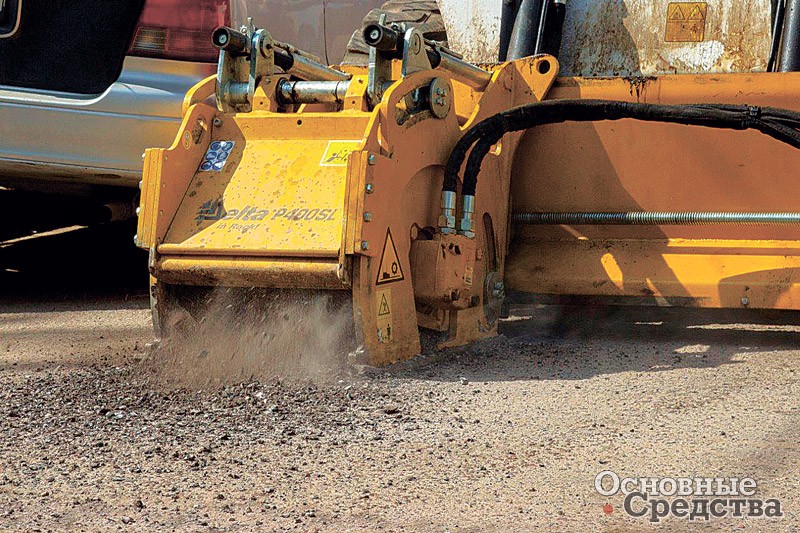

• Навесные. Имеют вид дополнительного оборудования, которое устанавливается на базовую машину. Работает на гидравлическом принципе. Более удобно в применении, ведь может подключаться к разной технике.
• Самоходные. Во многих случаях применяются фрезы дорожные самоходные — специальный транспорт, оборудованный всем необходимым для выполнения работ.

Важно

Также в эту группу можно добавить ручные, прицепные и полуприцепные устройства, но они менее эффективны и применяются реже.

По мощности и размерам:

• Малогабаритные. Имеют мощность мотора до 200 кВт и ширину фрезерования — от 30 до 130 см. Чаще всего комплектуются колесами и имеют небольшой радиус фрезеровки. Применяются для ремонта узких (0,2-0,5 м) и длинных ям площадью два-три квадратных метра на глубину до 150 мм.
• Среднегабаритные. Машины с мощностью мотора 200-300 кВт, способные фрезеровать поверхность на ширину 100-150 см. Применяются для ямочных ремонтных работ.
• Крупногабаритные. Комплектуются барабаном от 150 см и имеют мотор на 300 кВт и более. Обеспечивают ширину фрезерования свыше 200 см (до 400 см). Чаще всего работают на гусеничном ходу, имеют высокую производительность. Как правило, применяются для ремонта больших участков дорог.

Устройство, фрезерный барабан

Конструктивно дорожная фреза состоит из следующих компонентов:

• Шасси / рама.
• Фреза, барабан дорожной фрезы с резцами, главный орган.
• Приводная часть.

В самоходных машинах также имеется:

• двигатель;
• кабина оператора;
• устройства контроля и автоматического управления.

Также в самоходной / прицепной фрезе имеется конвейер для передачи снятого материала в кузов. Его подбор происходит с помощью погрузочных устройств.

Резцы для дорожной фрезы крепятся на барабане с помощью болтового, а не сварного соединения. Эта особенность обеспечивает более быструю замену затупившихся элементов. Они монтируются по спирали и расположены так, чтобы перекрывать друг друга и обеспечивать равномерное снятие слоя.

Фреза может находиться посередине между гусеницами / колесами или крепится прямо на рамной конструкции. Скорость вращения барабана в зависимости от типа до 300 оборотов в минуту. Во избежание разбрасывания раздробленного покрытия устройство закрыто металлической конструкцией.

Свойства спецтехники

Закажите спецтехнику на нашем сайте: Аренда спецтехники в России

При покупке дорожной фрезы необходимо учитывать ее свойства. К основным стоит отнести:

• Ширина и глубина фрезеровки. В зависимости от типа машины ширина может составлять от 30 до 400 см. От этого параметра зависит, сколько проходов необходимо сделать для обработки всей ширины трассы. Для уменьшения этого числа применяется крупногабаритная техника. Что касается глубины среза, она может быть от 30 до 200 мм в зависимости от уровня износа дорожного покрытия и задач при выполнении ремонта.
• Балансировка. По этому параметру можно судить о качестве работы дорожной фрезы. Наличие автоматической системы балансирования обеспечивает равномерное срезание асфальтного покрытия. В ином случае барабан просто будет бить по поверхности, оставляя после себя углубления.
• Самонивелирование. Многие дорожные фрезы комплектуются системой, обеспечивающей выравнивание срезанного слоя. Благодаря такой особенности можно избежать дополнительного выравнивания. При отсутствии нивелирования на дорожном покрытии будут ямы, которые нужно еще раз равнять. От наличия этой функции напрямую зависит цена дорожной фрезы.

При выборе ширины и глубины фрезеровки необходимо исходить из текущих задач, а вот наличие таких свойств, как балансировка и самонивелирование крайне желательно и важно при выполнении ремонтных работ.

Характеристики фрезы

Сегодня на рынке представлен большой выбор машин от компаний Bomag, Sakai, Terex, Simex, Caterpillar, Wirgen и других. Но перед покупкой / арендой нужно смотреть не только на производителя, но и на характеристики дорожной фрезы. Для примера рассмотрим характеристики дорожной фрезы XCMG XM130:

Характеристики	Значения
Вес, т	14,5
Тип ходовой системы	Колеса, 4
Размеры (ДхШхВ), м	5,255х2,48х3,245
Двигатель	C6121ZLG51
Мощность, кВт	190
Диаметр барабана, мм	980
Глубина / ширина фрезеровки, мм	1320 / 315
Скорость работы, м/мин	от 0 до 30
Скорость передвижения, км/час	7
Емкость бака, л	280

Заключение

Без использования данной техники не обойтись во время ремонта протяженных городских и междугородних магистралей. Высокая скорость снятия слоя старого асфальтового покрытия и аккуратность проведения работ – еще один немаловажный плюс спецтехники, ставшей темой нашего разговора.

Дорожная фреза Wirtgen W2000 в работе

Резчики асфальта Rototilt – для точности и долговечности

Резак для асфальта в первую очередь предназначен для резки асфальта, но может использоваться во многих областях. Надежные и эффективные асфальторезные станки Rototilt идеально подходят для выполнения таких задач, как подготовительные работы перед прокладкой кабелей и труб. Асфальтовые фрезы предназначены для оптимального реза, который, насколько это возможно, поможет вам избежать дорогостоящих накладных расходов, связанных с ненужным выкапыванием асфальта. В дополнение к стрижке асфальта легкая конструкция обеспечивает высокую точность стрижки газонов. Изнашиваемые детали из стали HB500 обеспечивают максимальную износостойкость и долгий срок службы вашего асфальтореза. Если вам нужно заменить отрезной круг, наши модели оснащены стопорным клином на валу, что позволяет вам, как подрядчику станка, самостоятельно заменить круг.

Блок

Императорский Метрика

Навесное оборудование

Вес машины

Имя	{{наименование товара}}
Приложение	{{formatArrayToString(product. compatibleLowerBrackets)}}
Вес машины, мин-макс	{{GetValue(product.minMachineWeight, LanguageBranch)}} – {{GetValue(product.maxMachineWeight, LanguageBranch)}} {{Unit(product.maxMachineWeight, LanguageBranch) }} {{GetValue(product.minMachineWeight, ‘en-GB’)}} – {{GetValue(product.maxMachineWeight, ‘en-GB’)}} {{Unit(product.maxMachineWeight, ‘en-GB’) }}
Вес	{{GetValue(product.weight, LanguageBranch)}} {{Unit(product.weight, LanguageBranch) }} {{GetValue(product.weight, ‘en-GB’)}} {{Unit(product.weight, ‘en-GB’) }}
Размер A, диаметр лезвия	{{GetMeasureValue(продукт, ‘показатели’, ‘A’, LanguageBranch)}} {{GetMeasureValue(продукт, ‘показатели’, ‘A’, ‘en-GB’)}}
Размер B, глубина лезвия	{{GetMeasureValue(продукт, ‘показатели’, ‘B’, LanguageBranch)}} {{GetMeasureValue(продукт, ‘показатели’, ‘B’, ‘en-GB’)}}
Скачать

Мы оставляем за собой право изменять технические характеристики или конструкцию без предварительного уведомления и делаем оговорки в отношении любых фактических ошибок. От рынка к рынку могут возникать различия в ассортименте продукции и стандартах оборудования. Для получения дополнительной информации о текущих спецификациях продукции, местной адаптации и специальном оборудовании обращайтесь в ближайший офис продаж.

Подходит к вашей машине

В руководстве по продукции Rototilt вы можете сопоставить продукты с вашей машиной и создать собственную систему наклонно-поворотного устройства, от соединителя машины до наклонно-поворотного устройства и инструмента.

Подробнее

Что такое асфальторез? (с картинками)

`;

Промышленность

Факт проверен

Клаус Штрассер

Дата последнего изменения: 04 декабря 2022 г.

Резак для асфальта представляет собой навесное оборудование, которое устанавливается на различные инструменты, такие как гидравлические молоты, погрузчики, экскаваторы-погрузчики, тракторы и автогрейдеры. Как следует из названия, его можно использовать для резки асфальта или других подобных битумных материалов, таких как бетон. Многие коммунальные подрядчики, бригады по ремонту дорог и уличные инспекторы используют резак для асфальта, поскольку он может быть полезен для ремонта дорог, подземных кабелей, водопроводных и канализационных линий. Некоторые профессионалы предпочитают резчики асфальта отбойным молоткам из-за чистоты разреза, который они производят, и объема работы, которую они могут выполнить.

Большинство асфальтовых фрез представляют собой роторные режущие устройства. После установки на машину присоединенное долото перемещается вперед и с помощью направленного вниз давления машины прорезает асфальт. Обычно, чем больше машина, к которой прикреплена фреза, тем большее давление создается вниз, что позволяет ей прорезать более твердые типы материала. Резак для асфальта часто используется, когда требуются точные разрезы или при работе в труднодоступных местах.

Резцы асфальта

обычно изготавливаются из лезвий из твердого стального сплава. Сталь может быть подвергнута термической обработке для повышения ее остроты и долговечности. Отрезной диск часто бывает относительно тонким, так как это позволяет делать более точные разрезы. Некоторые фрезы могут также иметь лезвия с алмазной головкой. Сменные лезвия обычно доступны, так как они могут быть повреждены из-за твердых материалов, которые они должны резать.

Различные модели асфальторезов будут указывать, какие типы машин совместимы с ними. Некоторые крепятся к транспортному средству, например к трактору, с помощью мощных зажимов. На стреловое устройство могут быть установлены другие типы фрез для асфальта. Фрезы различаются по качеству лезвия и его глубине резания. Некоторые модели также могут резать кривые или вокруг них.

Существуют также моторезчики для асфальта, что устраняет необходимость в еще одной машине для установки фрезы. Эти типы машин обычно имеют прочную раму для поглощения вибрации, а режущий диск можно соответственно поднимать и опускать. Однако эти модели с ручным управлением обычно используются только для небольших проектов.

Асфальторезы часто используются не только для разрезания грунта, но и для распиловки бетонных стен.
