Характеристики ТТ-4М. Обзор трелевочного трактора, скиддера ТТ-4М

• 1. Технические характеристики ТТ-4М
• 2. Кабина, рабочее оборудование
• 3. Двигатель
• 4. Масса, грузоподъемность
• 5. Габариты ТТ-4М
• 6. Модификации
• 7. Аналоги
• 8. Видео

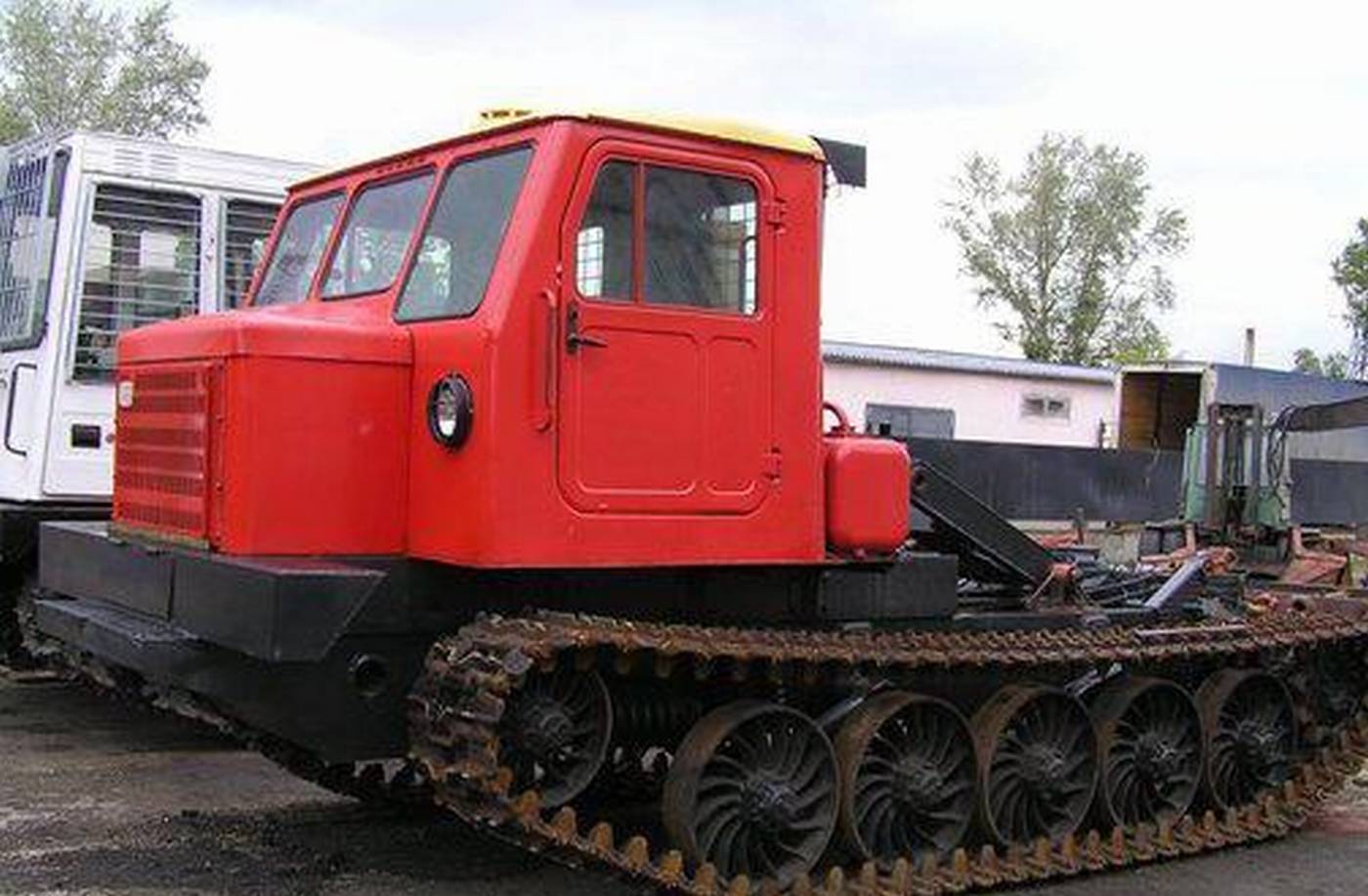

Источник фото: alttrac.ruФото ТТ-4М

Выпуск трактора осуществлялся на мощностях Алтайского тракторного завода. Последние экземпляры были собраны в 2010 году, прекращение производства было связано с закрытием названного предприятия.

Технические характеристики ТТ-4М

Рассматриваемая модель трактора способна преодолевать уклоны до 25 градусов. Если же говорить о предельной высоте препятствия, через которые может переезжать ТТ-4М, то она составляет 0,6 м. Максимальное значение глубины преодолеваемого брода, в свою очередь, достигает 0,8 м. Давление модели на грунт (расчеты выполнены для незаправленной техники) – 38 кПа.

Конструкцией трактора предусмотрено переднее расположение кабины и двигателя. Такая компоновка позволила добиться хорошей обзорности и обеспечила обширное пространство для монтажа различного технологического оборудования. Ширина стандартных гусениц составляла 550 мм, но в случае необходимости была возможность установки или узкого варианта (500 мм), или более широкого (600 мм). Подвеска трактора являлась полужесткой с балансирно-рычажным механизмом.

Источник фото: alttrac.ruФото ТТ-4М

Была возможна установка двух типов трансмиссий: механической или гидравлической. Вал отбора мощности – односкоростной. Климатические условия эксплуатации: регионы с умеренным и тропическим климатом.

Кабина, рабочее оборудование

Одноместная кабина трактора ТТ-4М имела модульную конструкцию, в нее был встроен каркас безопасности. Сиденье – поворотное, стандартно на заводе устанавливалась система обогрева и вентиляции. Помимо этого, был предусмотрен дополнительный задний пост управления.

В состав трелевочного оборудования входили реверсная лебедка и гидрофицированный погрузочный щит. В качестве опции предлагался задний вал отбора мощности. Была возможна установка таких рабочих орудий, как толкатель, бульдозерный отвал, рыхлитель, нескольких видов корчевателей. При комплектации толкателем с гидроприводом трактор выпускался под индексом ТТ-4М-04, версия с бульдозерным оборудованием носила название ТТ-4М-07.

Максимальное тяговое усилие лебедки	122,3 кН
Количество передач вперед/назад	8/4
Канатоемкость барабана лебедки	50 м
Диаметр каната	22 мм
Вместимость бака для гидравлических жидкостей	160 л
Шасси, число гусеничных звеньев	69 шт.
Число опорных катков	5+5
Скорость вперед/назад	20/2,57 км/ч

Двигатель

Трактор Алтайского тракторного завода комплектовался шестицилиндровым рядным четырехтактным двигателем. Запуск осуществлялся с помощью электростартера. Управление силовым агрегатом (топливным насосом и приводом глушения дизеля) осуществлялось с места оператора с помощью ручного и ножного приводов.

Источник фото: alttrac.ru ТТ-4М является модификацией трактора ТТ-4

В качестве второго варианта двигателя предлагалась более мощная модель Д-461 (турбо). Данный двигатель вырабатывал до 168 л.с.

Двигатель	А-01МРСИ
Мощность	95,5 кВт / 130 л.с.
Удельный расход топлива	227+8 г/кВт*ч
Ход поршня	14 см
Диаметр цилиндра	13 см

Масса, грузоподъемность

Эксплуатационная масса трелевочного трактора ТТ-4М составляет 14 400 кг. Масса трелюемого пакета может достигать значения 15 000 кг. Также отметим, что высота штабеля окучиваемых деревьев допускается до 1 м.

Габариты ТТ-4М

Дорожный просвет	537 мм
Габаритная высота	2 957 мм
Габаритная ширина	2 700 мм
Габаритная длина	6 070 мм
База	2 880 мм
Колея	2 050 мм

Модификации

Помимо стандартной модели, выпускалась версия ТТ-4М-01, используемая в качестве тягово-транспортного шасси. На базе данной модификации монтировались спецнадстройки, после чего трактор находил применение в качестве валочно-пакетирующих, погрузочных, геологоразведочных и других видов машин.

Основное применение шасси находило на пересеченной местности и в условиях бездорожья. Масса шасси составляла 12 600 кг, максимальная грузоподъемность – 113,5 кН. Среднее давление на грунт ограничивалось значением 33 кПа, а длина техники (без дополнительного оборудования) составляла 5 927 мм.

Сам ТТ-4М является модификацией трактора ТТ-4.

Аналоги

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: Амкодор 2243, СпецМаш 10Ч-00, Прогресс МСН-10-003-07, Алтайлесмаш МТЧ-4, Леспожмаш МСН-10, Прогресс МСН-10, Прогресс МСН-10-04, Прогресс ЛТ-187 на шасси МСН-10 (ТТ-4М), Прогресс МСН-10-003-04, Амкодор 2242В.

Видео

Видео – с канала “Зверь Монстр”

Трелевочный трактор ТТ-4: назначение, модификации, характеристики

Лесозаготовительная

Просмотров 641 Обновлено 25.12.2021

Созданный в советские времена трелевочный трактор ТТ-4 имеет множество модификаций, которые в настоящее время пользуются хорошим спросом у представителей малого и среднего бизнеса.

ТТ-4 зарекомендовал себя как надежный и долговечный силовой агрегат четвертого тягового класса для лесозаготовительной отрасли. Давайте более подробно рассмотрим характеристики, а также слабые и сильные стороны этой спецтехники.

Содержание

1. История и назначение трелевочного трактора ТТ-4
2. Назначение
3. Модификации трактора ТТ-4
4. Технические характеристики трактора ТТ-4
5. Характеристика рамы
6. Схема трелевочного трактора ТТ-4
7. Видео: трелевочный трактор ТТ-4 в работе

История и назначение трелевочного трактора ТТ-4

История модели ТТ-4 начинается в далеком 1969 году, когда с конвейера завода «Алтайский трактор» стала массово выпускаться первая модель.

За базовую модель взята популярная в то время модель трактора ТДТ-75, которую инженеры модифицировали под специфику работы в лесном производстве. А именно, усовершенствовали и усилили конструкцию, поставили более мощный по производительности дизельный двигатель.

С момента своего создания и по настоящее время трелевочный трактор прошел большой путь и имеет множество модификаций с разнообразными компоновками, подходящими для разнообразной работы. Это и трелевка и корчевание и даже погрузка леса! Внешний вид ТТ-4 стандартной комплектации представлен на фото.

Назначение

Основным видом предназначения является перемещение (трелевка) стволов деревьев крупного и среднего размеров от места вырубки до места складирования леса. Считается одним из лучших в классе трелевочных тракторов.

Наряду со стандартной комплектацией зачастую можно увидеть применение модифицированных моделей для обрезания сучков и веток, валки деревьев,  корчевки пней, расчистке площади, использование в виде бурильных станции, сварочных станции и много другое. Подробнее на видео ниже.

Модификации трактора ТТ-4

1. ТТ-4М – Модернизированная модель стандартного трактора. Используется более удобная одноместная кабина, дизельный двигатель А-01МРСИ более мощный и вынесен за пределы кабины, уменьшено удельное давление спецтехники на грунт.
2. ТТ-4М-01 – Используется как база для других модификаций. Не имеет навесного оборудования, просто шаблон для компоновки любой модификации по заказу клиента. На данную базу можно «прицепить» очень много разнообразного оборудования.
3. ТТ-4М-04 – Трелевочный трактор с установкой на него толкатель управляемый гидравлическим приводом, облегчающим работу по подготовке площадки к погрузке и расчищать волоки.
4. ТТ-4М-06 – Трактор, оборудованный гидравлической навеской позволяющей совместно с дополнительным оборудованием использоваться в работах сельскохозяйственной деятельности.
5. ТТ-4М-07 – Модификация, применяемая для работы бульдозерный отвал, позволяющей производить расчистку местности и формировать подъездные дороги и прочее.
6. ТТ-4М-15, ТТ-4М-16 и ТТ-4М-17 – Используют в своем арсенале корчевательно-собирательный агрегат, рыхлитель и клино-корчевательное приспособление соответственно.

Технические характеристики трактора ТТ-4

Рассмотрим более подробно основные технические характеристики характерные для базовой модели трелевочного трактора ТТ-4.

Характеристика	Параметр
Марка двигателя	А-01 МЛ
Тип двигателя	6-цилиндровый, дизельный
Тяговый класс	4
Мощность двигателя, кВт (л.с.)	81 (110,1)
Номинальная частота вращения, об./мин.	1600
Максимальная скорость движения, км/ч	20
Удельный расход дизельного топлива, г/кВт*ч	230
Объем топливного бака, л.	135
Вид подвески	Полужесткая, с использованием балансирно-рычажного механизма
Вид трансмиссии	Гидравлическая/Механическая
Габариты, длина/ширина/высота, мм	6070/2700/2960
Удельное давление на грунт, кПа	40
Размер колеи, мм.	2000
Размер базы, м	2,72
Опорные катки	5 с лева, 5 с права
Ширина гусеницы, мм	500
Количество гусеничных звеньев, шт.	69
Размер одного звена, мм	150
Дорожный просвет, мм	530
Число передач движения вперед, шт.	8
Число передач движения назад, шт.	4
Объем гидравлического бака, л.	160
Вид лебедки	С одним барабаном и реверс-редуктором
Диаметр барабана для лебедки, мм	290
Вместимость троса лебедки, м	50
Максимальная грузоподъемность агрегата, кН/кг	68,7/7000
Масса трелевочного трактора, т	14

Характеристика рамы

Давление на грунт, кгс/см2	0,45
Объём топливного бака, л	135
Усилие лебедки, кН	9,7

Схема трелевочного трактора ТТ-4

Схема расположения основных частей и механизмов можно посмотреть на следующем фото.

На схеме изображены:

• 1 — Трансмиссия;
• 2 — Дизельный двигатель;
• 3 — Глушитель;
• 4 — Кабина управления;
• 5 — Рама;
• 6 — Каток опорный;
• 7 — Колесо направляющее;
• 8 — Прицепное устройство;
• 9 — Натяжное устройство;
• 10 — Цепь гусеничная;
• 11 — Щит погрузочный;
• 12 — Топливный и гидравлический баки;
• 13 — Лебедка;
• 14 — Несущая часть.

Видео: трелевочный трактор ТТ-4 в работе
