Фото цистерны для нефтепродуктов: Цистерна для светлых нефтепродуктов модели 15-1500 — Вагон.by
Цистерна для светлых нефтепродуктов модели 15-1500 — Вагон.by
| Деповской ремонт (ДР) после | Постройки | 2 года |
| Деповского ремонта (ДР) до первого капитального ремонта (КР) | 1 год | |
| Деповского ремонта (ДР) после первого капитального ремонта (КР) | 1 год | |
| Капитального ремонта (КР) | 2 года | |
| Капитальный ремонт (КР) после | Постройки | 11 лет |
| Капитального ремонта (КР) | 11 лет | |
| Пробег после | Постройки | 210 тыс. км |
| 3 года | ||
| Деповского ремонта (ДР) | 110 тыс. км | |
| 2 года | ||
| Капитального ремонта (КР) | 160 тыс. км | |
| 2 года | ||
| Капитального ремонта с продлением срока службы (КРП) | 210 тыс. км | |
| 3 года |
Код ОКП 31 8251 1681
Восьмиосный вагон-цистерна грузоподъемностью 125 т (модель 15—1500) предназначен для перевозки светлых нефтепродуктов.
Вагон-цистерна изготовляется в исполнении У категории размещения 1 по ГОСТ 15150—69*.
Вагон-цистерна имеет цельнонесущий кузов безрамной конструкции, представляющий собой котел с многошпангоутным подкреплением оболочки и опорами, ходовые части, автоцепное и автотормозное оборудование.
Сварной котел представляет собой цилиндрический резервуар, состоящий из обечаек и двух эллиптических днищ. Обечайки котла изготавливаются из сваренных встык нижнего листа шириной 2085 мм, боковых и верхних листов шириной 1840 мм. Толщина нижнего листа 12 мм, боковых и верхних листов — 9 мм, днища — 12 мм. Цилиндрическая часть котла представляет собой тонко-стенную оболочку, подкреплённую десятью наружными приварными шпангоутами.
Опорами котла служат консольные полурамы, каждая из которых включает короткую хребтовую балку из усиленного зетового профиля № 31, шкворневую и концевую балки, боковые продольные элементы.
Шкворневая балка состоит из верхнего и нижнего листов толщиной 12 мм, двух крайних диафрагм толщиной 10 мм и средней диафрагмы, выполненной из двутавра № 55.
На хребтовой и концевой балках размещено автосцепное оборудование, на шкворневой балке — пятник, скользуны и опоры для домкратов.
Котел соединен сваркой со шкворневыми балками через опорные листы и вертикальные ребра, с хребтовыми балками полурам — специальными лапами.
Основные элементы котла, соединительной балки, несущие элементы опор и другие ответственные детали изготовляются из низколегированных сталей марок 09Г2Д, 09Г2С, 09Г2СД категории 12 (ГОСТ 19281—73* и ГОСТ 19282—73*).
Налив продукта в котел вагона-цистерны — верхний, осуществляется через два расположенных на котле люка-лаза диаметром 570 мм, герметически закрываемых ригельными крышками. В горловине каждого люка-лаза размещены привод сливного устройства и указатель предельного уровня заполнения котла.
Слив продукта — нижний. Котел оборудован двумя универсальными сливными приборами с основным запирающим клапаном и независимым дополнительным затвором, предотвращающим утечку продукта при выходе из строя основного клапана.
Для обеспечения полного слива перевозимого продукта нижний лист котла имеет уклон к сливным приборам.
Рядом с люками-лазами на котле установлены предохранительные клапаны, отрегулированные на избыточное давление 0,147 МПа (1,5 кгс/см2) и пониженное давление (вакуум) 0,02 МПа (0,2 кгс/см2).
Для удобства обслуживания на вагон-цистерне устанавливаются у одного из днищ наружная лестница с помостами из рифленого листа с прорезями, а в одном из люков-лазов — внутренняя лестница.
Вагон-цистерна оборудуется пневматическим автоматическим тормозом с воздухораспределителем (усл. № 483 М). Рычажная тормозная передача позволяет применять композиционные и чугунные колодки, оборудована авторегулятором выхода штока поршня тормозного цилиндра. Имеется также ручной стояночный тормоз.
На вагоне-цистерне устанавливаются усиленные автосцепки типа СА с поглощающими аппаратами повышенной энергоемкости и расцепными приводами, а также скобы для сигнальных фонарей и поручни сцепщика.
Ходовая часть вагона-цистерны включает две четырехосные тележки. Каждая четырехосная тележка состоит из двух двухосных тележек модели 18-100 (ГОСТ 9246—79*), связанных между собой штампосварноД соединительной балкой. Тележки имеют литые боковые и надрессорные балки, центральное рессорное подвешивание, колесные пары с буксами, оборудованными роликовыми подшипниками.
Тележки оборудованы устройствами для равномерного отвода колодок при отпущенном состоянии тормоза.
Выпускается по ТУ 24.05.6216—87. Год начала производства— 1988. Изготовитель — Производственное объединение «Азовмаш», г. Мариуполь
Цистерна для нефтепродуктов модели 15-1219 — Вагон.by
Технические характеристики вагона
792| Модель: | 15-1219 |
| Номер модели: | 792 |
| Наименование: | Цистерна для нефтепродуктов |
| Тип вагона: | Цистерна 4-осная для перевозки бензина |
| Дополнительная характеристика: | Характеристики не содержит |
| Особенность модели: | С универсальным сливным прибором, нефтебензиновая |
| Учётная специализация модели: | бензин-нефть |
| Завод-изготовитель: | Открытое акционерное общество “Рузаевский завод химического машиностроения” (клеймо 1167) |
| Номер проекта: | 1219M..jpg) 00.00.000 |
| Технические условия: | ТУ 3182-096-00217403-2004 |
| Код СМГС 1: | L4AN |
| Код СМГС 2: | L4BN |
| Материал кузова: | 09Г2С, 09Г2Д, 09Г2, 09Г2СД-12 |
| Тележка: | 18-100 |
| Осность вагона: | 4 |
| Ширина колеи: | 1520 мм |
| Наличие переходной площадки: | Нет |
| Наличие стояночного тормоза: | Есть |
| Возможность установки буферов: | Нет |
| Конструкционная скорость: | 120 км/ч |
| Тара вагона (минимальная): | 23.0 т |
| Тара вагона (максимальная): | 25.0 т |
| Грузоподъёмность: | 69.0 т |
| Объём: | 85.5 м3 |
| Максимальная расчетная статическая нагрузка от колесной пары на рельсы: | 230.5 кН |
| Максимальная расчетная погонная нагрузка: | 76. 7 кН/м |
| База вагона: | 7800 мм |
| Калибровка котла: | 92 |
| Объем котла полный | 85,56 м3 |
| Объем котла полезный | 83,85 м3 |
| Диаметр котла внутренний | 3200 мм |
| Длина котла наружная | 11190 мм |
| Количество верхних люков | 1 |
| Условное рабочее давление в котле (по регулировке предохранительного клапана) | 0,015 МПа |
| Давление, создаваемое в котле при гидравлическом испытании | 0,55 МПа |
| Количество секций котла | 1 |
| Уклон котла к сливному прибору | есть |
| Наличие парообогревательной рубашки | нет |
| Наличие теплоизоляции | нет |
| Наличие теневой защиты | есть |
| Наличие предохранительного клапана | есть |
| Наличие предохрантительно-впускного клапана | нет |
| Количество наружных лестниц | 2 |
| Количество внутренних лестниц | 1 |
| Способ налива и слива | через люк самотеком |
| Наружные размеры вагона | |
| Высота от уровня головки рельса: | 4820 мм |
| Максимальная ширина: | 3280 мм |
| Габарит по ГОСТ 9238-2013: | 1-Т |
| Длина по осям автосцепок: | 12020 мм |
| Длина по раме: | 10800 мм |
| Высота автосцепки от уровня головки рельса: | 1040. |
| Год начала серийного производства: | 2004 |
| Нормативный срок службы: | 32 года |
Межремонтные пробеги и сроки проведения плановых ремонтов для вагона мод. 15-1219
| Деповской ремонт (ДР) после | Постройки | 3 года |
| Деповского ремонта (ДР) до первого капитального ремонта (КР) | 1 год | |
| Деповского ремонта (ДР) после первого капитального ремонта (КР) | 1 год | |
| Капитального ремонта (КР) | 2 года | |
| Капитальный ремонт (КР) после | Постройки | 13 лет |
| Капитального ремонта (КР) | 12 лет | |
| Пробег после | Постройки | 210 тыс. км |
| 3 года | ||
| Деповского ремонта (ДР) | 110 тыс. км | |
| 3 года | ||
| Капитального ремонта (КР) | 160 тыс. км | |
| 3 года | ||
| Капитального ремонта с продлением срока службы (КРП) | 210 тыс. км | |
| 3 года |

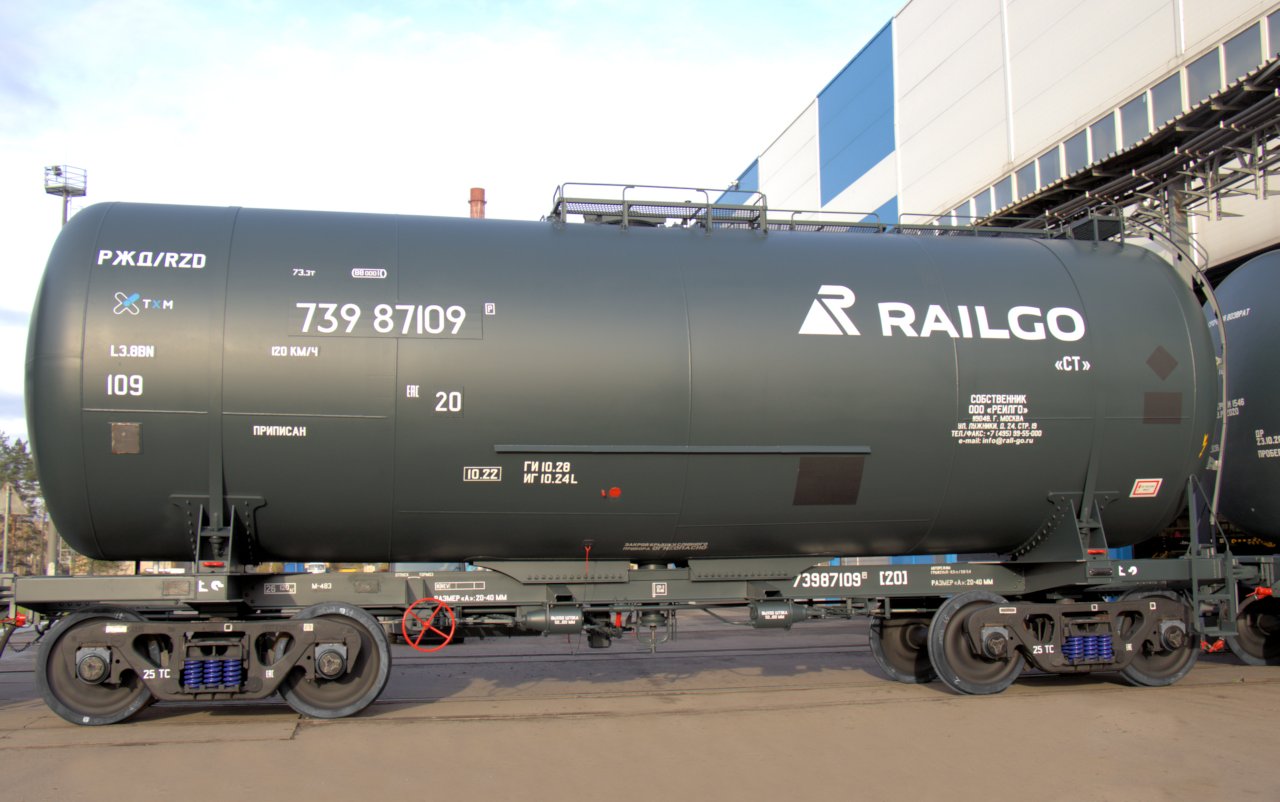

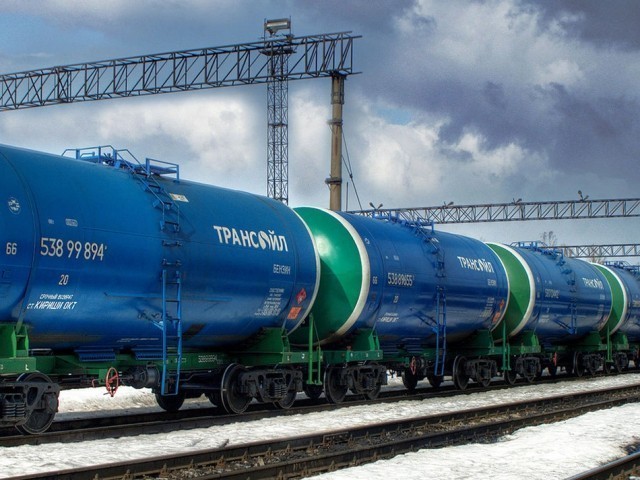

Фотографии вагона
Характеристики вагонов получены из открытых источников, при обнаружении ошибок и неточностей свяжитесь с нами для исправления.
