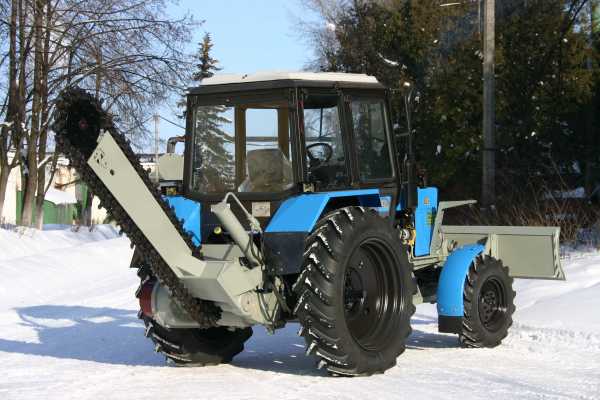

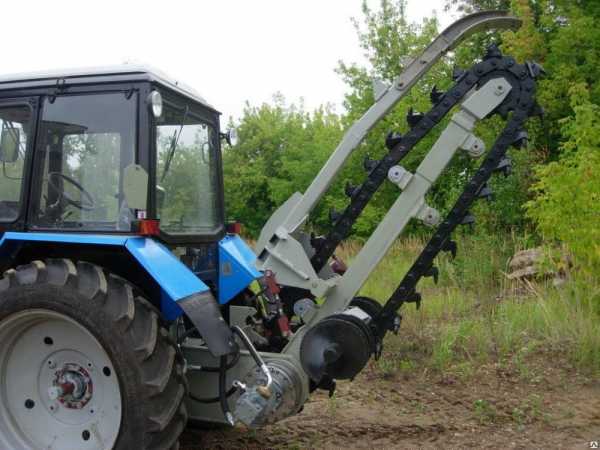

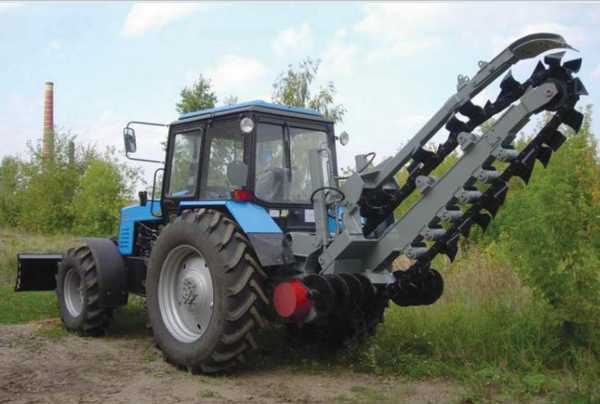

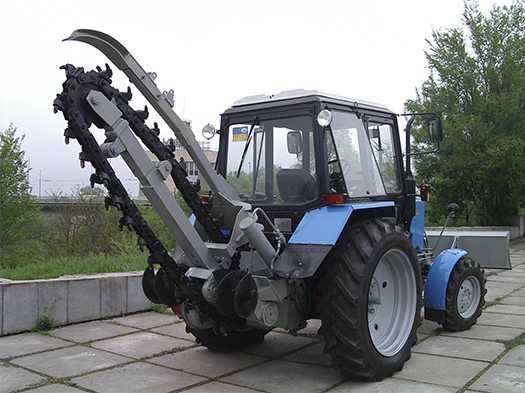

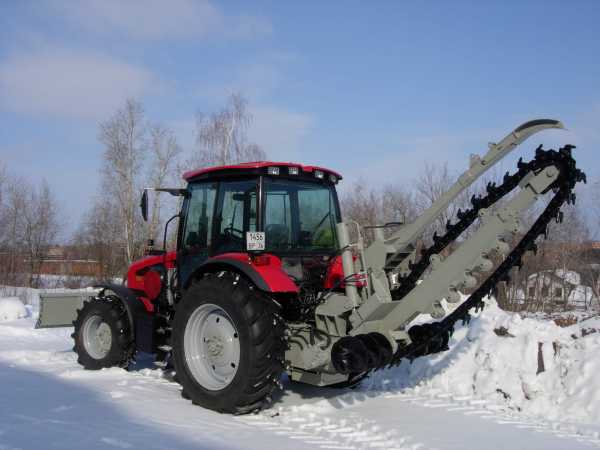

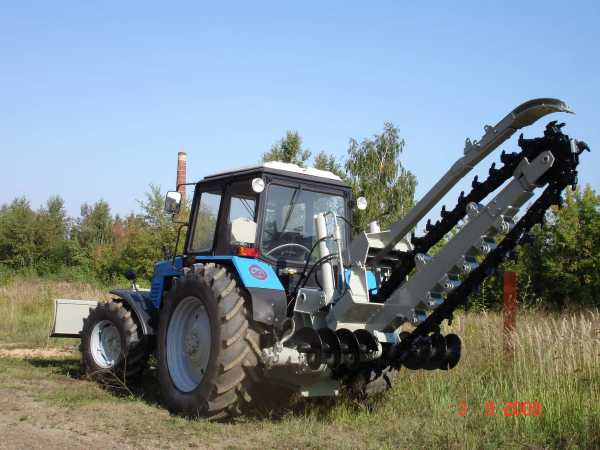

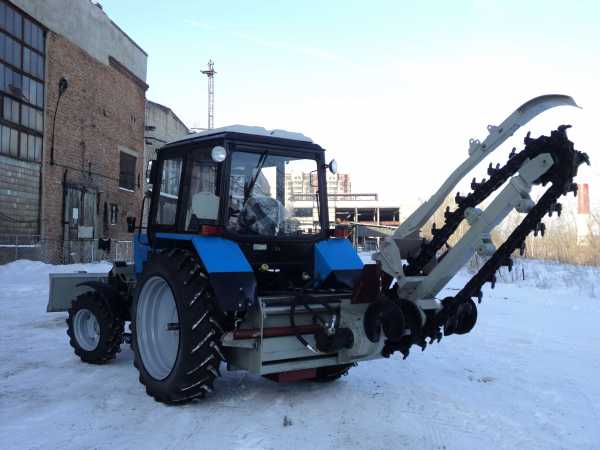

Этц 1609г – Траншейный экскаватор ЭТЦ-1609г
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
||
Привод рабочей цепи | Гидростатический: насос 416.0.110 (аксиально-плунжерный регулируемый) V=110 см3/об, гидромотор 406.0.110 (нерегулируемый) V=110 см3/об | |
Скорость цепи м/с | 0÷1,76 | |
Размеры траншей, м: | ||
глубина (наибольшая) | 1,6; 1,8 | |
ширина | 0,2; 0,25; 0,27; 0,4 | |
С баровым оборудованием: | ||
глубина (наибольшая) | 1,4; 1,6 | |
ширина | 0,14 | |
Диапозон скоростей гидрохода | 0-800 | |
Механизм подъема рабочего органа | Гидравлический | |
Параметры бульдозерного оборудования, мм: | ||
ширина отвала | 2 240 | |
высота отвала | 625 | |
угол поворота отвала, град | 45 | |
Базовый трактор | “Беларус-82.1” | |
Мощность двигателя кВт (л.с.) | 59 (81) | |
Габаритные размеры в транспортном положении, мм: | ||
Длина | 6 690 | |
Ширина | 2 240 | |
Высота | 3 060 | |
Масса экскаватора, т | 6,5 |
dez-dmitrov.ru
Экскаватор траншейный цепной ЭТЦ-1609Г.00.00.000 |
||||
Поз |
Обозначение |
Наименование |
Кол. |
Цена с учетом НДС 18% |
1 |
ЭТЦ-1609Г.04.00.000 |
Привод рабочего органа |
1 |
Договорная |
2 |
ЭТЦ-1609Г.02.00.000 |
Рама |
1 |
44 781,00 |
3 |
ЭТЦ-1609.13.00.000 |
Стяжка |
1 |
3 009,00 |
4 |
ЭТЦ-201Г.01.11.000 |
Редуктор планетарный |
1 |
132 042,00 |
5 |
ЭТЦ-201Г.01.01.000 |
Редуктор целендрический |
1 |
59 236,00 |
6 |
ЭТЦ-1609Г.96.00.000 |
Гидросистема |
1 |
Договорная |
7 |
ЭТЦ-1609.32.02.000 |
Шнек |
1 |
47 731,00 |
8 |
ЭТЦ-1609.32.03.000 |
Натяжное устройство |
1 |
17 228,00 |
9 |
ЭТЦ-1609.16.00.000 |
Бульдозер |
1 |
50 917,00 |
10 |
ЭТЦ-1609.11.00.000 |
Электрооборудование |
1 |
Договорная |
11 |
ЭТЦ-1609.60.00.000 |
Башмак зачистной |
1 |
20 709,00 |
12 |
ЭТЦ-1609.25.00.000 |
Механизм фиксации |
1 |
2 950,00 |
13 |
ЭТЦ-1609.62.00.000 |
Ходоуменьшитель |
1 |
55 637,00 |
14 |
ЭТЦ-165-700000.000 |
Рабочий орган |
1 |
166 970,00 |
15 |
Цепи рабочие универсальные |
1 |
85 432,00 | |
16 |
|
1 |
49 855,00 | |
17 |
ЭТЦ-1609.32.04.000 |
Ролик |
4 |
3 953,00 |
18 |
ЭТЦ-1609.32.03.000 |
Натяжное устройство |
1 |
17 228,00 |
19 |
ЭТЦ-1609.39.00.000 |
Рабочий орган (для мерзлых грунтов с цепью УРАЛ 33) |
1 |
300 015,00 |
dez-dmitrov.ru
Каталог спецтехники, траншейные экскаваторы ЭТЦ-1609, ЭТЦ-1609Г, 1609БД, ЭТЦ-201
Каталог спецтехники, траншейные экскаваторы ЭТЦ-1609, ЭТЦ-1609Г, 1609БД, ЭТЦ-201ЭКСКАВАТОР ТРАНШЕЙНЫЙ ЦЕПНОЙ ЭТЦ-1609 представляет собой цепной траншейный экскаватор на базе трактора «Беларус»
ЭТЦ-1609 предназначен для рытья траншей под кабельные линии связи, электропередач и трубопроводы, различного назначения. В грунтах I-III категории и сезонномерзлых грунтах
ЭКСКАВАТОР ТРАНШЕЙНЫЙ ЦЕПНОЙ (ГИДРАВЛИЧЕСКИЙ) ЭТЦ-1609 Г представляет собой цепной траншейный экскаватор на базе трактора «Беларус»
Предназначен для рытья траншей прямоугольного профиля под кабельные линии связи, электропередач и трубопроводы, различного назначения в грунтах I-III категории. Оснащается летней или универсальной цепью для талого и мерзлого грунта, или баровым рабочим органом с цепью «Урал-33». Комплектуется бульдозерным или погрузочным оборудованием. Имеет следующие преимущества перед экскаватором с механическим приводом: – увеличение производительности на 30-50% в зависимости от грунта, – повышается эксплуатационная надёжность и долговечность, – предохранение от превышающих моментов осуществляется гидравлически, что позволяет отказаться от предохранительных муфт и значительно снижает нагрузку на вал отбора мощности и двигатель.
ЭКСКАВАТОР ТРАНШЕЙНЫЙ ЦЕПНОЙ ЭТЦ-1609 БД представляет собой цепной траншейный экскаватор на базе трактора «Беларус»
По заказу экскаватор ЭТЦ-1609 изготавливается с баровым оборудованием и зимней цепью «Урал-33» и предназначен для нарезания щелей шириной 0,14 мм и максимальной глубиной 1,4 м в мерзлых и плотных грунтах, асфальте, бетоне и т.п. Выпускается с бульдозерным и погрузочным оборудованием.
ЭКСКАВАТОР ТРАНШЕЙНЫЙ ЦЕПНОЙ ЭТЦ-1609 Г (ГИДРАВЛИЧЕСКИЙ) СО СМЕЩАЕМЫМ РАБОЧИМ ОРГАНОМ представляет собой цепной траншейный экскаватор на базе трактора «Беларус»
Предназначен для рытья и засыпки траншей прямоугольного профиля в грунтах I – IV категорий, глубиной до 1,8 метра, шириной до 400 м. Рабочий орган экскаватора имеет возможность поперечного перемещения на 800 мм вправо от продольной оси экскаватора при помощи гидроцилиндра, это позволяет копать траншеи вплотную к фундаментам зданий, заборам, опорам электропередач и делает его незаменимым для прокладки коммуникаций в стесненных условиях внутри населенных пунктов и дачных поселков.
ЭКСКАВАТОР ТРАНШЕЙНЫЙ ЦЕПНОЙ ЭТЦ-201 представляет собой цепной траншейный экскаватор на базе трактора «Беларус»
Это современная, меневренная машина на базе 130 сильного колесного трактора «Беларус» МТЗ-1221 предназначена для рытья траншей под кабельные линии связи, электропередач и трубопроводы, различного назначения в грунтах I-III категории и в сезонномерзлых грунтах.
ЭКСКАВАТОР ТРАНШЕЙНЫЙ ЦЕПНОЙ (ГИДРАВЛИЧЕСКИЙ) ЭТЦ-201 Г НА БАЗЕ «БЕЛАРУС-1221»
предназначен для рытья траншей под кабельные линии связи, электропередач и трубопроводы, различного назначения в грунтах I-III категории глубиной 2 м и в сезонномерзлых грунтах. ЭТЦ-201Г имеет следующие преимущества перед экскаватором с механическим приводом: – увеличение производительности на 30 – 50 % в зависимости от грунта, – повышается эксплуатационная надёжность и долговечность, – предохранение от превышающих моментов осуществляется гидравлически, что позволяет отказаться от предохранительных муфт и значительно снижает нагрузку на вал отбора мощности и двигатель
ЭКСКАВАТОР ТРАНШЕЙНЫЙ ЦЕПНОЙ ЭТЦ-201 Г (ГИДРАВЛИЧЕСКИЙ) НА БАЗЕ «БЕЛАРУС-1523»
Современная, комфортабельная, маневренная машина на базе 155-ти сильного колёсного трактора «Беларус-1523» предназначена для рытья и засыпки траншей прямоугольного профиля под водопроводы, газопроводы, трубопроводы различного назначения и для траншей под ленточные фундаменты, в грунтах I-III категории и сезонномерзлых грунтах глубиной до 2,25 м и шириной до 0,5 м. Имеет новую гидростатическую трансмиссию привода режущей цепи, позволяющую работать на давлении до 350 атм. Увеличение производительности на 30-50%
dez-dmitrov.ru
Привод рабочего органа ЭТЦ-1609Г.04.00.000 | ||||
Поз | Обозначение | Наименование | Кол. | Цена с учетом НДС 18% |
1 | ЭТЦ-1609Г.04.01.000 | Корпус привода | 1 | Договорная |
2 | ЭТЦ-1609Г.04.02.000 | Кожух | 1 | Договорная |
4 | ЭТЦ-1609Г.01.02.000 | Крышка | 1 | Договорная |
5 | ЭТЦ-1609Г.01.03.000 | Отбойник | 1 | Договорная |
6 | ЭТЦ-1609Г.01.06.000 | Кронштейн | 1 | Договорная |
7 | ЭТЦ-1609Г. 01.07.000 | Рукоять | 1 | Договорная |
8 | ЭТЦ-1609Г.04.03.000 | Кронштейн | Договорная | |
9 | ЭТЦ-201Г.01.01.000 | Редуктор цилиндрический | 1 | 59 236,00 |
11 | ЭТЦ-201Г.01.11.000 | Редуктор планетарный | 1 | 132 042,00 |
13 | ЭТЦ-201Г.01.08.000 | Болт | 8 | Договорная |
18 | ЭТЦ-1609.30.03.000 | Стяжка | 1 | 1 770,00 |
19 | ЭТЦ-165.004900.020-01 | Звездочка в сборе | 1 | 6 549,00 |
25 | ЭТЦ-1609Г.04.00.001 | Стенка | 1 | Договорная |
27 | ЭТЦ-1609Г.04.00.003 | Доработка рычага | 1 | Договорная |
29 | ЭТЦ-1609Г.01.00.005 | Вилка | 2 | Договорная |
30 | ЭТЦ-1609Г.01.00.006 | Шайба | 2 | Договорная |
31 | ЭТЦ-1609Г.01.00.007 | Шайба фрикционная | 2 | Договорная |
32 | ЭТЦ-1609Г.01.00.008 | Ось | 1 | Договорная |
35 | ЭТЦ-201Г.01.00.001 | Втулка | 1 | Договорная |
36 | ЭТЦ-201Г.01.00.002 | Пластина | 1 | Договорная |
38 | ЭТЦ-201Г.01.00.004 | Стяжка | 2 | Договорная |
39 | ЭТЦ-201Г.01.00.005 | Шпилька | 4 | 708,00 |
40 | ЭТЦ-201Г.01.00.006 | Вал турасный | 1 | 6 490,00 |
41 | ЭТЦ-201Г.01.00.007 | Шайба | 1 | Договорная |
42 | ЭТЦ-201Г.01.00.008 | Планка | 1 | Договорная |
46 | ЭТЦ-165-004.800.005 | Втулка | 4 | 413,00 |
47 | ЭТЦ-1609.30.00.024 | Пробка | 1 | Договорная |
48 | ЭТЦ-165-490.000-006 | Крышка | 1 | 472,00 |
49 | ЭТЦ-161-0500-13 | Шайба регулировочная | 6 | 177,00 |
50 | ЭТЦ-165-490.000-007 | Планка | 2 | 177,00 |
51 | ЭТЦ-1609.30.00.017 | Гайка | 4 | 413,00 |
52 | ЭТЦ-161-0500-18 | Кольцо | 1 | 590,00 |
53 | ЭТЦ-161-0500-79 | Палец | 1 | 590,00 |
54 | ЭТЦ-1609.30.00.018 | Шпилька | 4 | 590,00 |
55 | ЭТЦ-1609.30.00.126 | Гайка М3О х 2 | 2 | 472,00 |
56 | ЭТЦ-1609Г.01.00.009 | Прокладка | 1 | Договорная |
71 | ГОСТ 7798-70 | Болт М10 х 35. 56 | 6 | Договорная |
72 | ГОСТ 7798-70 | Болт М12 х 30.56 | 2 | Договорная |
74 | ГОСТ 7798-70 | Болт М 12 х 35.56 | 8 | Договорная |
75 | ГОСТ 7798-70 | Болт М 12 х 45.56 | 4 | Договорная |
77 | ГОСТ 7798-70 | Болт М 8 х 20.56 | 4 | Договорная |
82 | ГОСТ 6402-70 | Шайба 10 65Г | 2 | Договорная |
83 | ГОСТ 6402-70 | Шайба 8.65Г | 4 | Договорная |
84 | ГОСТ 6402-70 | Шайба 12 65Г | 12 | Договорная |
85 | ГОСТ 6402-70 | Шайба 16 65Г | 4 | Договорная |
86 | ГОСТ 6402-70 | Шайба 20 65Г | 4 | Договорная |
87 | ГОСТ 6402-70 | Шайба 24 65Г | 2 | Договорная |
90 | ГОСТ 11371-78 | Шайба 8.02. | 1 | Договорная |
92 | ГОСТ 11371-78 | Шайба 12.01.019 | 12 | Договорная |
93 | ГОСТ 5915-70 | Гайка М6 | 2 | Договорная |
94 | ГОСТ 5915-70 | Гайка М10 | 2 | Договорная |
95 | ГОСТ 5915-70 | Гайка М 12 | 8 | Договорная |
97 | ГОСТ 5915-70 | Гайка М 24 | 6 | Договорная |
100 | ГОСТ 397-70 | Шплинт 3.2 х 20 | 1 | Договорная |
101 | ГОСТ 397-70 | Шплинт 1.8 х 20 | 1 | Договорная |
102 | ГОСТ23360-78 | Шпонка 2-25x14x65 | 2 | Договорная |
105 | Норм-000683.564 | Прокладка 21 | 1 | Договорная |
107 | ГОСТ 13943-86 | Кольцо В130 | 1 | Договорная |
108 | ГОСТ 13943-86 | Кольцо В110 Кольцо В130 | 1 | Договорная |
109 | ГОСТ 6308-71 | Кольцо СП-98-79-7 | 2 | Договорная |
111 | ГОСТ 19853-74 | Масленка 1.2 Ц6 | 1 | Договорная |
114 | ГОСТ 8752-79 | Манжета 1.2 – 80 х 105 -1 | 1 | Договорная |
116 | ГОСТ 5721-75 | Подшипник 3612 | 1 | Договорная |
118 | Ручка IIП40 МН6-64 | 1 | Договорная | |
120 | 100 М4 32201700 | Трос дистанционного управления | 1 | Договорная |
123 | ГОСТ 3057-79 | Пружина тарельчатая 32х13х2х0.9 | 1 | Договорная |
dez-dmitrov.ru
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
||
Привод рабочей цепи | Гидростатический: насос 416.0.110 (аксиально-плунжерный регулируемый) V=110 см3/об, гидромотор 406.0.110 (нерегулируемый) V=110 см3/об | |
Скорость цепи м/с | 0÷1,76 | |
Размеры траншей, м: | ||
глубина (наибольшая) | 2.0; 2.5 | |
ширина | 0,2; 0,25; 0,27; 0,4; 0,5 | |
Диапозон скоростей гидрохода | 0-800 | |
Механизм подъема рабочего органа | Гидравлический | |
Параметры бульдозерного оборудования, мм: | ||
ширина отвала | 2 380 | |
высота отвала | 625 | |
угол поворота отвала, град | 45 | |
Базовый трактор | “Беларус-1523” | |
Мощность двигателя кВт (л.с.) | 114 (155) | |
Габаритные размеры в транспортном положении, мм: | ||
Длина | 8 150 | |
Ширина | 2 500 | |
Высота | 3 180 | |
Масса экскаватора, т | 8,6 |
dez-dmitrov.ru
Редуктор цилиндрический ЭТЦ-201Г.01.01.000 | ||||
Поз | Обозначение | Наименование | Кол. | Цена с учетом НДС 18% |
1 | ЭТЦ-201Г.01.01.100 | Корпус редуктора | 1 | 38 468,00 |
2 | ЭТЦ-201Г.01.01.300 | Крышка | 1 | Договорная |
10 | ЭТЦ-201Г.01.01.001 | Колесо зубчатое | 1 | 3 776,00 |
11 | ЭТЦ-201Г.01.01.011 | Шестерня | 1 | 5 841,00 |
12 | ЭТЦ-201Г.01.01.003 | Втулка переходная | 1 | 3 835,00 |
13 | ЭТЦ-201Г.01.01.004 | Фланец установочный | 1 | Договорная |
15 | ЭТЦ-201Г.01.01.006 | Прокладка | 1 | Договорная |
16 | ЭТЦ-201Г.01.01.007 | Прокладка | 1 | Договорная |
17 | ЭТЦ-201Г.01.01.008 | Прокладка | 1 | Договорная |
19 | ЭТ Ц-201Г.01.01.010 | Доработка сапуна | 1 | Договорная |
20 | ЭТ Ц-201Г.01.01.012 | Крышка | 1 | Договорная |
21 | ЭТЦ-201Г.01.01.014 | Накладка | 1 | Договорная |
22 | ЭТЦ-252.05.00.185 | Пробка | 2 | Договорная |
23 | У2201.01 | Прокладка | 3 | Договорная |
24 | БТМ-3.820-38-175 | Прокладка | 1 | Договорная |
25 | ЭТЦ-252.05.00.080 | Пробка | 1 | Договорная |
26 | ЭТЦ-1609.10.00.051 | Прокладка | 1 | Договорная |
30 | Болт М 8х 25.36 ГОСТ 7796-70 | 6 | Договорная | |
31 | Болт М10-х 30.36 ГОСТ 7796-70 | 10 | Договорная | |
32 | Болт М10-х 25.36 ГОСТ 7796-70 | 2 | Договорная | |
34 | Шайба 10 .65Г ГОСТ 6402-70 | 12 | Договорная | |
35 | Манжета 1.1-60×85-1 ГОСТ 8752-79 | 1 | Договорная | |
40 | Подшипник 212 ГОСТ 8338-75 | 4 | Договорная | |
43 | Штифт 10 п6 х 28 ГОСТ 3128-70 | 2 | Договорная | |
45 | Кольцо В 110 ГОСТ 13940-86 | 1 | Договорная | |
46 | Кольцо 104-110-36 ГОСТ 9833-73 | 1 | Договорная | |
47 | Подшипник 50212 ГОСТ 8338-75 | 1 | Договорная |
dez-dmitrov.ru
Экскаватор траншейный цепной ЭТЦ-1609.00.00.000 |
||||
Поз |
Обозначение |
Наименование |
Кол. |
Цена с учетом НДС 18% |
1 |
ЭТЦ-1609.07.00.000 |
Гидросистема |
1 |
Договорная |
2 |
ЭТЦ-1609.11.00.001 |
Электрооборудование |
1 |
Договорная |
3 |
ЭТЦ-1609.13.00.000 |
Стяжка |
1 |
3 009,00 |
4 |
ЭТЦ-1609.15.00.000 |
Рама |
1 |
52 451,00 |
5 |
ЭТЦ-1609.16.00.000 |
Бульдозер |
1 |
50 917,00 |
6 |
ЭТЦ-1609.25.00.000 |
Механизм фиксации |
1 |
2 950,00 |
7 |
ЭТЦ-1609.52.00.000 |
Привод рабочего органа |
1 |
218 772,00 |
8 |
ЭТЦ-1609.62.00.000 |
Ходоуменьшитель |
1 |
55 637,00 |
9 |
ЭТЦ-1609.32.02.000 |
Шнек |
1 |
47 731,00 |
10 |
ЭТЦ-1609.60.00.000 |
Башмак зачистной |
1 |
20 709,00 |
11 |
ЭТЦ-165-700.000.000 |
Рабочий орган |
1 |
166 970,00 |
12 |
165А-010000.000 |
Кожух нижний |
Договорная | |
13 |
165А-030000.000 |
Механизм переключения |
1 |
Договорная |
14 |
ЭТЦ-1609.32.03.000 |
Натяжное устройство |
1 |
17 228,00 |
15 |
Цепи рабочие универсальные |
1 |
85 432,00 | |
16 |
Цепи рабочие летние |
1 |
49 855,00 | |
17 |
ЭТЦ-1609.39.00.000 |
Рабочий орган (для мерзлых грунтов) |
1 |
351 994,00 |
18 |
ЭТЦ-1609.32.04.000 |
Ролик |
4 |
3 953,00 |
19 |
ЭТЦ-1609.39.03.000 |
Натяжное устройство (для мерзлых грунтов) |
1 |
41 477,00 |
20 |
ЭТЦ-1609.51.12.000 |
Муфта |
1 |
40 179,00 |
dez-dmitrov.ru
