1988 Экскаватор ЭО 5111 Драглайн
2010-05-13
Экскаватор ЭО-5111 Драглайн тросовый (канатный) Костромского экскаваторного завода.
Продается Б/У Экскаватор ЭО-5111Б
Год выпуска -1988
Объем ковша – 1,25 м.куб.
Длина стрелы – 12,5м.
Двигатель Д160Б-6, мощность-140 л.с.
Комплектность 99%
Отсутствует опорный ролик.
1 гусеница требует натяжения. Все троса на месте в хорошем состоянии.
Находится на стоянке в Киевской обл.
Цена – 110 000 грн.
Техническая характеристика
Экскаватор ЭО5111 Драглайн тросовый (канатный) Костромского экскаваторного завода
Масса- 32 тн.
Объем ковша – 1,25 м.куб.
Длина стрелы – 12,5м.
Макс. глубина копания при стреле 12,5м – 10м.
Наибольший радиус копания
– при стреле 12,5м – 13,5м,
Общее описание модели :
Экскаватор ЭО-5111Б Универсальный полноповоротный одноковшовый тросовый экскаватор на гусеничном ходу ЭО-5111Б предназначен для выполнения земляных работ в грунтах I – IV категорий и мелкодробленых скальных породах, погрузочно-разгрузочных и монтажных работ в промышленном и гражданском строительстве при температуре воздуха от -40 до +40°С.
Экскаватор состоит из ходового многоопорного гусеничного устройства, поворотной платформы с механизмами, кузовом и кабиной машиниста и сменного рабочего оборудования: прямой и обратной лопаты, драглайна, грейфера и крана.
Предшественник экскаватора ЭО-5111
Экскаватор ЭО-10011 на время выпуска и своего пика популярности имела максимально эффективные показатели, это было превосходством как в отечественном так и в зарубежном экскаваторостроении. Кроме того, конструкция экскаватора оказалась настоль удачной, что его выпускали с небольшими доработками вплоть до 90 годов 20 века, данная модель стала базовой при производстве таких моделей как экскаватор ЭО-5111, ЭО-5116, а так же их прототипов для работы в сложных условиях Севера.
ЭО-5111 АС экскаватор для работы в условиях Севера – производился Костромским экскаваторным заводом, емкость ковша 1 куб.метр. эо-5111 был разработан на базе экскаватора Э-10011А и имеет общую с ним кинематическую схему, а также конструкцию основных узлов и незначительно измененные технические характеристики.
Была модернизирована форма и конструкция кабины, переднее стекло стало с отрицательным уклоном, эо-5111 АС благодаря своим конструктивным особенностям позволял при работе в условиях Севера быть готовым к запуску и сокращать время простоев из-за технических неполадок.
ЭО-5111 выпускался начиная с 1968 года, причем дальнейшая модификация в основном коснулась не конструкции экскаватора, а в основном его наименования, ЭО-5111 получил новое имя Э-10011 ЕХЛ сохранив все базовые элементы Э-10011.
В начале 80-х годов, выпускались механические экскаваторы ЭО-5111 Б г. на Костромском экскаваторном заводе “Рабочий металлист”, они заменили собой экскаватор Э-10011Е. Данная модель уже предназначалась для выполнения земляных работ в грунтах I – IV категории и мелкодробленных скальных породах, погрузочно-разгрузочных и монтажных работ в промышленном и гражданском строительстве при температуре воздуха от -40 до +40° С.
На эо-5111 использовались двигатели – дизели Д-108-3, Д-108-8 или Д-160-Б с гидротрансформатором, с увеличенным ресурсом работы.
Из-за достаточно удачной и эффективной конструкции и длительного периода производства – более 10 лет, экскаваторов марки ЭО-5111 Б используется и по сей день.
Экскаватор ЭО-5111Б имеет гидродинамический привод, в котором между дизелем и трансмиссией установлен гидротрансформатор, обеспечивающий хорошую работу машины. Экскаватор оборудован: прямой и обратной лопатой, драглайном, краном, грейфером.
На канатных экскаваторах механизмы включаются с помощью фрикционных муфт, причем муфты и тормоза управляются через пневматическую систему.
Драглайн применяют при разработке грунта ниже уровня стоянки экскаватора.
Глубина копания, высота разгрузки ковша и расстояние, на которое может быть заброшен ковш (радиус копания) драглайна, значительно больше, чем у прямой и обратной лопат. Поэтому драглайн используют для рытья сравнительно больших котлованов и траншей, а также для отсыпки насыпей, например, при строительстве каналов, автомобильных и железных дорог.
Конструкция позволяет осуществлять свободное отпускание (сброс) грузового каната, экскаватор легко переоборудовать в разрушитель (заменив ковш на ударный груз) или трамбовщик (заменив ковш на трамбовочный груз).
Таким образом с помощью одного экскаватора возможно произвести такие технологические операции как измельчение смерзшегося (или скального) грунта, выборку грунта и трамбование разработанного грунта (котлована, траншеи).
Экскаватор ЭО-5111Б имеет гидродинамический привод, в котором между дизелем и трансмиссией установлен гидротрансформатор, обеспечивающий хорошую работу машины.
Экскаватор оборудован: прямой и обратной лопатой, драглайном, краном, грейфером.
На канатных экскаваторах механизмы включаются с помощью фрикционных муфт, причем муфты и тормоза управляются через пневматическую систему.
Основные технические характеристики одноковшовых канатных экскаваторов приведены в таблице.
Гусеничный экскаватор 5-й размерной группы ЭО-5111Б с гидродинамическим приводом и оборудованием «прямой лопаты»
Экскаваторы с прямой лопатой предназначены для разработки грунта выше уровня своей стоянки.
Рабочее оборудование.

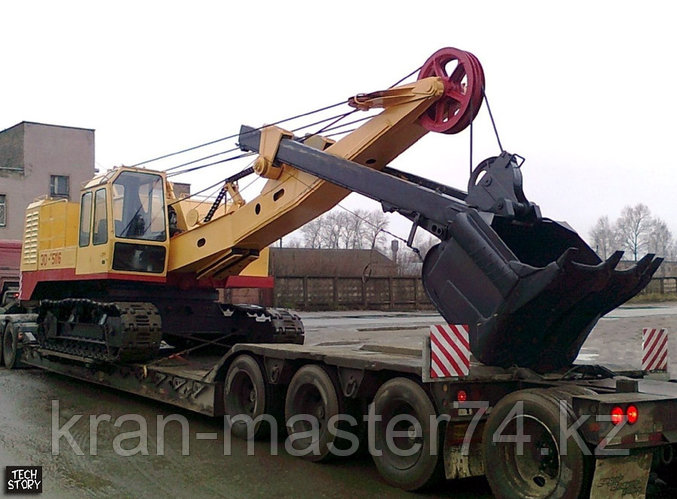

Оборудование «прямая лопата» состоит из: ковша, рукояти, стрелы, седлового подшипника.
Ковш жестко закреплен на рукояти. Рукоять соединена со стрелой седловым подшипником, который позволяет рукояти не только поворачиваться в вертикальной плоскости, но и совершать возвратно-поступательные движения.
Стрела подвешена на стреловом канате. В зависимости от высоты забоя стрела с помощью стрелоподъемной лебедки может подниматься или опускаться. При работе стрелу устанавливают под углом 45 и 60°.
Рукояти прямых лопат бывают однобалочные (внутреннего типа) и двухбалочные (внешнего типа).
Рукоять, охваченная шарнирно укрепленным на стреле седлом, может совершать возвратно-поступательное движение в направляющих, а также поворачиваться в вертикальной плоскости. От конструкции рукояти зависит конструкция напорного механизма.
Так, при однобалочной рукояти применяют канатный механизм напора, а при двухбалочной — кремальерный механизм. При обратной лопате разрабатывают грунт ниже уровня стоянки экскаватора.
Ковш обратной лопаты жестко закреплен на рукояти, которая шарнирно присоединена к верхнему концу стрелы.
Рукоять может поворачиваться при натяжении одного (тягового или подъемного) каната с одновременным ослаблением второго.
Угол наклона стрелы непрерывно изменяется в процессе работы: при заторможенном тяговом канате стрела поднимается во время наматывания подъемного каната на барабан лебедки и опускается при оттормаживании барабана.
Подъемный канат поддерживается блоками неподвижной дополнительной стойки.
Стрелы при этом используют от прямой лопаты. На верхней стороны стрелы смонтирован амортизатор, предохраняющий ее от ударов рукояти при выбрасывании ковша вперед при разгрузке или при резком опускании его на грунт.
Передняя стойка служит для увеличения угла между подъемным канатом и стрелой, что уменьшает нагрузку на стрелу, а также изнашивание каната. Установленные на передней стойке блоки позволяют опускать стрелу достаточно низко.
Схема работы обратной лопаты:
Стойка представляет собой портал, шар-нирно укрепленный в проушинах поворотной рамы.
В верхней части его смонтированы блоки подъемного полиспаста и блоки для подъема и опускания передней стойки.
Драглайн включает в себя ковш /с подвеской, стрелу, тяговой, подъемный и стреловой канаты, канаты подвески стрелы и наводки тягового каната.
Стрела — сварная, решетчатой конструкции, что позволяет уменьшить ее массу и делать более длинной. В результате увеличиваются радиус действия машины и высота выгрузки.
Стрела состоит из двух частей, нижняя из которых уширена к пяте стрелы и шарнирно укреплена в проушинах поворотной платформы.
Длина стрелы может быть увеличена дополнительными вставками. При таком удлинении стрелы применяют ковш меньшего объема.
При работе драглайном угол наклона стрелы обычно составляет 30—45°.
Чтобы не заменять стреловой канат, длина которого рассчитана на стрелу прямой лопаты, для подвески стрелы драглайна используют дополнительные канаты подвески стрелы, соединяющие ось головных блоков стрелы с подвижной траверсой. При этом в зависимости от длины стрелы стреловой канат запасовывают по одной из схем – шесть ветвей и четыре ветви.
Схема драглайна:
общая схема;
схема запасовки стрелового каната при подвеске стрелы на шести ветвях;
то же, на четырех ветвях;
ковш;
тяговый канат;
наводка тягового каната;
стреловой канат;
подвижная траверса;
канаты подвески стрелы;
подъемный канат;
стрела;
головной, блок;
соединительное звено;
тяговая цепь;
проушины; арка ковша;
разгрузочный канат;
опрокидный блок
подъемные цепи;
распорка
Ковш драглайна шарнирно подвешен к двум подъемным цепям, закрепляемых пальцами в проушинах, расположенных ближе к задней части ковша и приваренных к его боковым стенкам.
Верхними концами цепи укреплены на обойме опрокидного блока, к которой крепится подъемный канат.
Если ослабить тяговый канат, то ковш опрокинется зубьями вниз, повернувшись на пальцах проушин, и повиснет на цепях.
Для свободного поворота ковша при опрокидывании подъемные цепи раздвинуты распоркой.
При одновременном натяжении подъемного и тягового канатов увеличивается расстояние междусоединительным звеном и опрокидным блоком, что сопровождается натяжением разгрузочного каната, закрепленного одним концом на звене, а вторым — на проушине арки.
При разработке легких грунтов петли устанавливаются в верхнее положение, а в плотных грунтах — в нижнее.
При разработке дна глубокого забоя петли рекомендуется устанавливать в верхнее положение.
На драглайнах, кроме ковшей с прямолинейной режущей кромкой, применяют ковши увеличенного объема без зубьев или с двумя зубьями, с полукруглыми днищем и режушей кромкой.
Применять такие ковши не всегда эффективно, особенно при необходимости тщательной планировки дна котлованов и траншей.
Грейфер можно применять для разработки грунтов как ниже, так и выше уровня стоянки экскаватора, а также для погрузки и разгрузки сыпучих материалов, рытья глубоких котлованов, очистки прудов и каналов.
Грейферы бывают одноканатные и двухканатные.
Первые менее эффективны, так как для разгрузки их нужно опускать на грунт, что резко снижает производительность.
Для оборудования грейфера используют решетчатую стрелу драглайна.
Ковшом грейфера невозможно разрабатывать плотные грунты, так как масса его недостаточна. В связи с этим изготовляют ковши легкого, среднего и тяжелого типов для разработки грунтов различной плотности.
Масса ковша должна быть тем больше, чем плотнее грунт.
Однако чем тяжелее ковш, тем меньше грунта он может поднять и, следовательно, ниже производительность экскаватора.
Крановое оборудование используется при погрузочно-разгрузочных работах.
При монтаже его применяют редко, так как механизмы экскаватора не обеспечивают большой диапазон скоростей рабочих движений крана (подъема, поворота, опускания груза).
P.S. – продан, нет в наличии
Эо 5111 технические характеристики
Копровые, они же сваебойные машины ЭО 5111, которые еще в советское время изготавливались на Костромском экскаваторном заводе, относятся к большому ряду сваебойных установок, базой для которого выбран серийно выпускающийся экскаватор. Для ходовой части этих установок еще во второй половине прошедшего века была выбрана модель экскаватора ЭО-10011, которую в последующие годы сменили модели экскаваторов ЭО-5119, Э-5116 и ЭО-5111.
Сваебойный копер марки ЭО 5111 относится к сваепогружающим механизмам самоходного типа. Копровое оборудование традиционно монтируется на гусеничных экскаваторах, тракторах и тяжеловесных грузовых автомобилях.
Как техническая основа для самоходного копра на экскаваторной базе были использованы, так называемые, драглайновые экскаваторы.
Термин драглайн – это транслитерация (прочтение слова буквами другого языка) английского термина ” dragline”, который переводится на русский язык как «тянуша» или «скребок».
Драглайновые экскаваторы стали технической основой потому, что они имели максимальное количество общего оборудования, нужного для работы как драглайного экскаватора, так и сваепогружающих или сваебойных копровых установок:
— тяговая лебедка, которая перемещает груз по горизонтали, т. е. подтягивает ковш к экскаватору и сваю или шпунт к копровой установке;
— подъемная лебедка – перемещает груз по вертикали, т. е. поднимает ковш в экскаваторе или сваю или свайный молот в сваебойной машине;
— стрела со стрелоподъемной лебедкой – в совместном действии с подъемной лебедкой и обычно решетчатой стальной стрелой перемещает поднятые сваю (шпунтину) или сваепогружной механизм по территории строительной площадки в пределах возможных поворотов платформы экскаватора вокруг оси и горизонтального перемещения, ограниченного возможностями длины стрелы экскаватора.
Немного истории костромских драглайнов и сваебоев на их основе
ОАО «ЭКСКО» – это современное юридическое название Костромского экскаваторного завода, который не дожил до своего столетия всего шесть лет, т.
к. был разорен в кризис 2009г. Паровые экскаваторы, которые костромской завод начал производить в 1933 г. в 1937 г. дополнились дизель-электрическими, а в 1939 г. был изготовлен первый в Европе шагающий экскаватор для северных строек Советского Союза.
К 1948 г. завод полностью специализировался на производстве канатных, они же тросовые, экскаваторов, которые поставлялись во все 15 республик СССР и более 40 страны мира. В их числе Франция, Афганистан, Пакистан, Аргентина Турция, и др.
До 1956 г. производились тросовые экскаваторы Э-753 и Э-754, которые были заменены на Э-801. Чуть позднее началось производство экскаваторов Э-10011 А и Э-10011 АС – северная модификация, в которой ответственные детали изготовлены из высококачественных, дополнительно термообработанных марок сталей, выдерживающих сильные морозы. Перед запуском двигателя его прогревают пусковым нагревателем. Поворотное устройство установлено на роликовые опоры. Кабина дополнительно утеплена и получает тепло обогрева от вентиляционно-отопительной установки.
Электрооборудование получило генератор переменного тока большей мощности, установлены новые контрольные приборы для гидротрансформатора и контроля двигателя. Т. е. это была самая современная на то время машина, которая до 1982 г. прошла шесть модернизаций, последняя из которых – Э-10011 Е.
Сваебойная установка ЭО-5111 Б
Копровая установка ЭО-5111 Б относится к небольшому числу канатных (или торосовых) установок, которые отработали десятки лет и только в последние годы стали заменяться машинами с гидравлическим приводом и управлением. Но при сильных мороза эта замена не всегда рациональна. Поэтому подобные механизмы продолжают выпускаться и забивать сваи .
База сваебойной машины – экскаватор, состоит из гусеничного многоопорного шасси, поворотной платформы, на которой размещены кабина машиниста, механизмы драглайна, крана и грейфера.
Экскаватор эо 5111 технические характеристики
Экскаватор ЭО-5111 Драглайн тросовый (канатный) Костромского экскаваторного завода.
Продается Б/У Экскаватор ЭО-5111Б Год выпуска -1988 Объем ковша — 1,25 м.куб. Длина стрелы — 12,5м.
Двигатель Д160Б-6, мощность-140 л.с. Комплектность 99% Отсутствует опорный ролик. 1 гусеница требует натяжения. Все троса на месте в хорошем состоянии. Находится на стоянке в Киевской обл. Цена – 110 000 грн.
Техническая характеристика Экскаватор ЭО5111 Драглайн тросовый (канатный) Костромского экскаваторного завода Масса- 32 тн. Объем ковша — 1,25 м.куб. Длина стрелы — 12,5м. Макс. глубина копания при стреле 12,5м — 10м. Наибольший радиус копания — при стреле 12,5м — 13,5м,
Общее описание модели :
Экскаватор ЭО-5111Б Универсальный полноповоротный одноковшовый тросовый экскаватор на гусеничном ходу ЭО-5111Б предназначен для выполнения земляных работ в грунтах I — IV категорий и мелкодробленых скальных породах, погрузочно-разгрузочных и монтажных работ в промышленном и гражданском строительстве при температуре воздуха от -40 до +40°С. Экскаватор состоит из ходового многоопорного гусеничного устройства, поворотной платформы с механизмами, кузовом и кабиной машиниста и сменного рабочего оборудования: прямой и обратной лопаты, драглайна, грейфера и крана.
Предшественник экскаватора ЭО-5111 Экскаватор ЭО-10011 на время выпуска и своего пика популярности имела максимально эффективные показатели, это было превосходством как в отечественном так и в зарубежном экскаваторостроении. Кроме того, конструкция экскаватора оказалась настоль удачной, что его выпускали с небольшими доработками вплоть до 90 годов 20 века, данная модель стала базовой при производстве таких моделей как экскаватор ЭО-5111, ЭО-5116, а так же их прототипов для работы в сложных условиях Севера.
ЭО-5111 АС экскаватор для работы в условиях Севера — производился Костромским экскаваторным заводом, емкость ковша 1 куб.метр. эо-5111 был разработан на базе экскаватора Э-10011А и имеет общую с ним кинематическую схему, а также конструкцию основных узлов и незначительно измененные технические характеристики. Была модернизирована форма и конструкция кабины, переднее стекло стало с отрицательным уклоном, эо-5111 АС благодаря своим конструктивным особенностям позволял при работе в условиях Севера быть готовым к запуску и сокращать время простоев из-за технических неполадок.
ЭО-5111 выпускался начиная с 1968 года, причем дальнейшая модификация в основном коснулась не конструкции экскаватора, а в основном его наименования, ЭО-5111 получил новое имя Э-10011 ЕХЛ сохранив все базовые элементы Э-10011. В начале 80-х годов, выпускались механические экскаваторы ЭО-5111 Б г. на Костромском экскаваторном , они заменили собой экскаватор Э-10011Е. Данная модель уже предназначалась для выполнения земляных работ в грунтах I — IV категории и мелкодробленных скальных породах, погрузочно-разгрузочных и монтажных работ в промышленном и гражданском строительстве при температуре воздуха от -40 до +40° С. На эо-5111 использовались двигатели — дизели Д-108-3, Д-108-8 или Д-160-Б с гидротрансформатором, с увеличенным ресурсом работы.
Из-за достаточно удачной и эффективной конструкции и длительного периода производства — более 10 лет, экскаваторов марки ЭО-5111 Б используется и по сей день.
Экскаватор ЭО-5111Б имеет гидродинамический привод, в котором между дизелем и трансмиссией установлен гидротрансформатор, обеспечивающий хорошую работу машины.
Экскаватор оборудован: прямой и обратной лопатой, драглайном, краном, грейфером. На канатных экскаваторах механизмы включаются с помощью фрикционных муфт, причем муфты и тормоза управляются через пневматическую систему.
Драглайн применяют при разработке грунта ниже уровня стоянки экскаватора.
Глубина копания, высота разгрузки ковша и расстояние, на которое может быть заброшен ковш (радиус копания) драглайна, значительно больше, чем у прямой и обратной лопат. Поэтому драглайн используют для рытья сравнительно больших котлованов и траншей, а также для отсыпки насыпей, например, при строительстве каналов, автомобильных и железных дорог.
Конструкция позволяет осуществлять свободное отпускание (сброс) грузового каната, экскаватор легко переоборудовать в разрушитель (заменив ковш на ударный груз) или трамбовщик (заменив ковш на трамбовочный груз).
Таким образом с помощью одного экскаватора возможно произвести такие технологические операции как измельчение смерзшегося (или скального) грунта, выборку грунта и трамбование разработанного грунта (котлована, траншеи).
Экскаватор ЭО-5111Б имеет гидродинамический привод, в котором между дизелем и трансмиссией установлен гидротрансформатор, обеспечивающий хорошую работу машины. Экскаватор оборудован: прямой и обратной лопатой, драглайном, краном, грейфером. На канатных экскаваторах механизмы включаются с помощью фрикционных муфт, причем муфты и тормоза управляются через пневматическую систему. Основные технические характеристики одноковшовых канатных экскаваторов приведены в таблице.
Гусеничный экскаватор 5-й размерной группы ЭО-5111Б с гидродинамическим приводом и оборудованием «прямой лопаты» Экскаваторы с прямой лопатой предназначены для разработки грунта выше уровня своей стоянки.
Оборудование «прямая лопата» состоит из: ковша, рукояти, стрелы, седлового подшипника. Ковш жестко закреплен на рукояти. Рукоять соединена со стрелой седловым подшипником, который позволяет рукояти не только поворачиваться в вертикальной плоскости, но и совершать возвратно-поступательные движения. Стрела подвешена на стреловом канате.
В зависимости от высоты забоя стрела с помощью стрелоподъемной лебедки может подниматься или опускаться. При работе стрелу устанавливают под углом 45 и 60°. Рукояти прямых лопат бывают однобалочные (внутреннего типа) и двухбалочные (внешнего типа). Рукоять, охваченная шарнирно укрепленным на стреле седлом, может совершать возвратно-поступательное движение в направляющих, а также поворачиваться в вертикальной плоскости. От конструкции рукояти зависит конструкция напорного механизма.
Так, при однобалочной рукояти применяют канатный механизм напора, а при двухбалочной — кремальерный механизм. При обратной лопате разрабатывают грунт ниже уровня стоянки экскаватора.
Ковш обратной лопаты жестко закреплен на рукояти, которая шарнирно присоединена к верхнему концу стрелы. Рукоять может поворачиваться при натяжении одного (тягового или подъемного) каната с одновременным ослаблением второго. Угол наклона стрелы непрерывно изменяется в процессе работы: при заторможенном тяговом канате стрела поднимается во время наматывания подъемного каната на барабан лебедки и опускается при оттормаживании барабана.
Подъемный канат поддерживается блоками неподвижной дополнительной стойки. Стрелы при этом используют от прямой лопаты. На верхней стороны стрелы смонтирован амортизатор, предохраняющий ее от ударов рукояти при выбрасывании ковша вперед при разгрузке или при резком опускании его на грунт. Передняя стойка служит для увеличения угла между подъемным канатом и стрелой, что уменьшает нагрузку на стрелу, а также изнашивание каната. Установленные на передней стойке блоки позволяют опускать стрелу достаточно низко.
Схема работы обратной лопаты: Стойка представляет собой портал, шар-нирно укрепленный в проушинах поворотной рамы. В верхней части его смонтированы блоки подъемного полиспаста и блоки для подъема и опускания передней стойки.
Драглайн включает в себя ковш /с подвеской, стрелу, тяговой, подъемный и стреловой канаты, канаты подвески стрелы и наводки тягового каната. Стрела — сварная, решетчатой конструкции, что позволяет уменьшить ее массу и делать более длинной. В результате увеличиваются радиус действия машины и высота выгрузки.
Стрела состоит из двух частей, нижняя из которых уширена к пяте стрелы и шарнирно укреплена в проушинах поворотной платформы.
Длина стрелы может быть увеличена дополнительными вставками. При таком удлинении стрелы применяют ковш меньшего объема. При работе драглайном угол наклона стрелы обычно составляет 30—45°.
Чтобы не заменять стреловой канат, длина которого рассчитана на стрелу прямой лопаты, для подвески стрелы драглайна используют дополнительные канаты подвески стрелы, соединяющие ось головных блоков стрелы с подвижной траверсой. При этом в зависимости от длины стрелы стреловой канат запасовывают по одной из схем — шесть ветвей и четыре ветви.
общая схема; схема запасовки стрелового каната при подвеске стрелы на шести ветвях; то же, на четырех ветвях; ковш; тяговый канат; наводка тягового каната; стреловой канат; подвижная траверса; канаты подвески стрелы; подъемный канат; стрела; головной, блок; соединительное звено; тяговая цепь; проушины; арка ковша; разгрузочный канат; опрокидный блок подъемные цепи; распорка
Ковш драглайна шарнирно подвешен к двум подъемным цепям, закрепляемых пальцами в проушинах, расположенных ближе к задней части ковша и приваренных к его боковым стенкам.
Верхними концами цепи укреплены на обойме опрокидного блока, к которой крепится подъемный канат. Если ослабить тяговый канат, то ковш опрокинется зубьями вниз, повернувшись на пальцах проушин, и повиснет на цепях. Для свободного поворота ковша при опрокидывании подъемные цепи раздвинуты распоркой. При одновременном натяжении подъемного и тягового канатов увеличивается расстояние междусоединительным звеном и опрокидным блоком, что сопровождается натяжением разгрузочного каната, закрепленного одним концом на звене, а вторым — на проушине арки.
При разработке легких грунтов петли устанавливаются в верхнее положение, а в плотных грунтах — в нижнее. При разработке дна глубокого забоя петли рекомендуется устанавливать в верхнее положение.
На драглайнах, кроме ковшей с прямолинейной режущей кромкой, применяют ковши увеличенного объема без зубьев или с двумя зубьями, с полукруглыми днищем и режушей кромкой. Применять такие ковши не всегда эффективно, особенно при необходимости тщательной планировки дна котлованов и траншей.
Грейфер можно применять для разработки грунтов как ниже, так и выше уровня стоянки экскаватора, а также для погрузки и разгрузки сыпучих материалов, рытья глубоких котлованов, очистки прудов и каналов. Грейферы бывают одноканатные и двухканатные. Первые менее эффективны, так как для разгрузки их нужно опускать на грунт, что резко снижает производительность. Для оборудования грейфера используют решетчатую стрелу драглайна. Ковшом грейфера невозможно разрабатывать плотные грунты, так как масса его недостаточна. В связи с этим изготовляют ковши легкого, среднего и тяжелого типов для разработки грунтов различной плотности. Масса ковша должна быть тем больше, чем плотнее грунт. Однако чем тяжелее ковш, тем меньше грунта он может поднять и, следовательно, ниже производительность экскаватора.
Крановое оборудование используется при погрузочно-разгрузочных работах. При монтаже его применяют редко, так как механизмы экскаватора не обеспечивают большой диапазон скоростей рабочих движений крана (подъема, поворота, опускания груза).
Технические характеристики ЭКСКО ЭО-5111Б:
| Радиус вращения хвостовой части | 3.5 м |
| Радиус вращения доп. противовеса | 3.83 м |
| Высота по блоку двуногой стойки (габарит) | 3.42 м |
| Просвет под поворотной платформой | 1.01 м |
| Мин. просвет под ходовой тележкой | 0.36 м |
| Высота оси пяты стрелы | 1.57 м |
| Расстояние от оси пяты стрелы до оси вращения | 1.15 м |
| Габаритная ширина кузова | 3.1 м |
| Ширина гусеничного хода | 3 м |
| Ширина гусеничной ленты | 0.6 м |
| Длина гусеничного хода | 3.98 м |
| Макс. частота вращения платформы | 7.15 об/мин |
| Макс. скорость передвижения | 2 км/ч |
| Макс. преодолеваемый уклон | 20 град. |
| Двигатель дизельный | Д-160Б-6 |
| Мощность двигателя | 104 кВт |
| Масса без рабочего оборудования | 27. 5 т |
| Масса со сваебойным оборудованием | 43 т |
| Давление на грунт с рабочим оборудованием | 0.8 кг/см2 |
| Напряжение электрооборудования | 12 В |
| Длина стрелы | 12.5 м |
| Длина сваебойной мачты | 19.53 м |
| Радиус вращения доп. противовеса | 3.83 м |
| Максимальный вылет стрелы | 4.44 м |
| Максимальный вылет оборудования | 5 м |
| Макс. вылет сваи (точка забивания) | 5.77 м |
| Рабочий угол наклона стрелы | 75 град |
| Максимальная масса применяемой сваи | 4 т |
| Максимальная длина применяемой сваи | 12м |
| Максимальное сечение применяемой сваи | 0.4 м |
| Грузоподъемность на канате «молот» | 10 т |
| Грузоподъемность на канате «свая» | 10 т |
Технические характеристики техники в каталоге основаны на информации, взятой из официальных источников, в том числе с официальных сайтов производителей.
К нашему сожалению, даже официальные документы могут содержать ошибки и опечатки. Кроме этого, характеристики могут отличаться в зависимости от региона поставки техники, а также изменяться производителями без предварительного уведомления.
В связи с этим, мы рекомендуем пользоваться опубликованной информацией в качестве основного обзора моделей, и при совершении покупки уточнять параметры, имеющие для Вас большую значимость, у продавца.
Экскаватор состоит из ходового многоопорного гусеничного устройства, поворотной платформы с механизмами, кузовом и кабиной машиниста и сменного рабочего оборудования: прямой и обратной лопаты, драглайна, грейфера и крана.Технические характеристики экскаватора ЭО-5111Б
Мощность двигателя, кВт
| 79,5 | |
| Скорость передвижения, км/ч | 2 |
| Рабочее давление воздуха в системе пневмоуправления, МПа | 0,5 |
| Частота вращения поворотной платформы, об/мин | 7,15 |
| Давление на грунт, МПа | 0,09 |
| Габаритные размеры (без рабочего оборудования), мм: | |
| длина | 5490 |
| ширина | 3100 |
| высота (без прожекторов) | 3420 |
| Масса с обратной лопатой, т | 32,4 |
В качестве силовой установки на экскаваторе могут быть применены дизели Д-108-3, Д-108-8 или Д-160-Б с гидротрансформатором с увеличенным ресурсом работы.
Для оптимизации теплового режима гидротрансформатора увеличена емкость гидросистемы и соединены последовательно радиаторы охлаждения. Для повышения долговечности работы цепной передачи в редукторе применено устройство с раздельным натяжением ветвей цепи. Опорные катки и поддерживающие ролики гусеничного хода оснащены осями с карманами с увеличенным запасом смазки и усовершенствованными уплотнениями. Приводные цепи гусеничного хода имеют повышенное разрывное усилие для надежной работы в тяжелых условиях эксплуатации. В рабочем оборудовании усилены траверса двуногой стойки, обойма блока ковша, головные блоки стрелы, корпус ковша драглайна, металлоконструкция стрелы обратной лопаты. При изготовлении рабочего оборудования расширено применение низколегированных сталей повышенной прочности. Модернизированный экскаватор ЭО-5111Б по сравнению с Э-10011Е имеет более комфортабельную кабину, облицованную панелями с шумопоглащающим материалом. Улучшена обзорность рабочей зоны: переднее стекло не имеет перемычки, верхнее стекло стало больших размеров и без изгибов.
Переднее стекло кабины оснащено стеклоочистителем и солнцезащитном козырьком. Улучшилась герметичность кабины за счет введения уплотнений и специальных кожухов в проемах пульта управленя. В стыках кабины с поворотной платформой по всему периметру установленна резиновая прокладка , которая выполняет функции уплотнения и виброизолятора кабины. Пол кабины покрыт слоем рифленой резины. В кабине установлены двухколоночный пульт управления с усилием на рукоятках менее 30 Н, более компактный щиток контрольно-измерительных приборов и унифицированное сиденье, регулируемое в зависимости от роста машиниста. Кабина снабжена отопителем и вентилятором. Выполненные на модернизированном экскаваторе ЭО-5111Б конструктивные и технологические усовершенствования позволили снизить трудоемкость технического обслуживания, увеличить надежность и долговечность узлов машины в целом, улучшить условия труда машиниста и в конечном счете повысить на 15% производительность. Экскаватору ЭО-5111Б присвоен государственный Знак качества.
| Кабина экскаватора ЭО-5111Б |
Прямая лопата
| Емкость ковша, м3: | |
| для грунтов IV категории | 1 |
| для грунтов I-III категории | 1,2 |
| Наибольший радиус копания, м | 9,2 |
| Наибольшая высота выгрузки, м | 6 |
| Наибольшее усилие копания, кН | 155 |
| Длина планируемого участка на уровне стоянки, м | 2,8 |
| Продолжительность рабочего цикла, с | 17 |
Обратная лопата
| Емкость ковша, м3: | |
| для грунтов IV категории | 1 |
| для грунтов I-III категории | 1,2 |
| Наибольшая глубина копания, м | 6,9 |
| Наибольший радиус копания на уровне стоянки, м | 10,5 |
| Высота выгрузки в транспорт, м | 4,2 |
| Наибольшее усилие копания, кН | 155 |
| Продолжительность рабочего цикла, с | 23 |
Драглайн
| Емкость ковша, м3: | ||
| для грунтов IV категории | 1 | |
| для грунтов I-III категории | 1,2 | |
| Длина стрелы, м | 12,5 | 15 |
| Угол наклона стрелы, град | 45 | 45 |
| Наибольший радиус копания, м | 12 | 14 |
| Наибольший радиус выгрузки, м | 10,2 | 12 |
| Наибольшая высота выгрузки, м | 6,6 | 8,4 |
| Глубина при концевом проходе, м | 7,4 | 9,2 |
Грейфер
| Емкость ковша, м3: | 1 | |
| Длина стрелы, м | 12,5 | 15 |
| Угол наклона стрелы, град | 45 | 45 |
| Вылет от оси вращения, м | 10,2 | 12 |
| Наибольшая высота выгрузки, м | 6,9 | 8,7 |
| Наибольшая глубина зачерпывания, м | 3,3 | 6 |
| Ширина раскрытых челюстей ковша, м | 2,4 |
Кран
| Наибольшая грузоподьемность при стреле длиной 12,5 м, т | 16 |
| Наибольшая высота подъема крюка при стреле длиной 25 м, с гуськом, м | 25 |
| Длина применяемых стрел, м | 12,5; 15; 17,5; 20; 22,5; 25 |
Ознакомиться с подробным описанием кинематической схемы, управлением и запасовкой канатов экскаватора можно на странице тех.
описания экскаватора ЭО-5115, модернизированного ЭО-5111Б на гусеничном ходу тракторного типа.
IVI-GOLF: Страница ошибки
Извини. Вы попали на эту страницу неожиданно
- Дом
- Продукты
Поиск решений — наша основная дисциплина
IVI-GOLF (подразделение Indian Valley Industries, Inc.) поставляет полям для гольфа решения общих проблем обслуживания с 1997 года. Мы сосредоточились в первую очередь на продуктах для строительства бункеров для полей для гольфа. Обычно синонимом бункерных вкладышей Sandtrapper, мы создали подразделение Golf, понимая потребности наших клиентов и производя качественную продукцию с наилучшими возможными ценовыми предложениями.
Мы постоянно ищем новые решения. С добавлением системы бункеров PermaEdge в 2016 году и бесшовных вкладышей Flexxcape в 2017 году мы представляем эти инновации профессионалам курсов, которым нужны надежные ответы от надежного поставщика.
Бесшовная подкладка Flexxcape:
Flexxcape поднимает концепцию бесшовной облицовки бункера на новый уровень. Он разработан, чтобы превзойти бункерные хардскейпы, предлагая чрезвычайно простой и беспроблемный метод установки, который может выполнить любой.
Неразлагаемый ПВХ, изготовленный в соответствии с точными спецификациями, способный выдерживать самые суровые условия окружающей среды – циклы замораживания/оттаивания, механическое сгребание и воздействие ультрафиолета.
Подробнее
Футеровка бункера пескоуловителя:
Линейка продуктов Sandtrapper является предпочтительным продуктом уже почти 20 лет. Благодаря согласованным спецификациям, характеристикам продукта, долговечности и расчету окупаемости наши продукты обеспечивают наилучшую защиту бункера по оптимальной цене.
С более чем 80 000 000 квадратных футов, установленных на более чем 8 000 объектов по всему миру, Sandtrapper действительно является лидером в области защиты бункеров.
Подробнее
Бункерная система PermaEdge
Бункерная система PermaEdge представляет собой решение для стабилизации краев и поверхностей бункеров для всех стилей бункеров, от олдскульных бункеров и крутых облицованных стен до современных бункеров с обшивкой и небольшими кромками.
Система бункеров PermaEdge, разработанная на основе искусственного газона вторичного назначения, позволяет профессионалам на трассах по-новому взглянуть на возможности конструкции бункеров, обеспечивая при этом пуленепробиваемую, долговременную целостность для упрощения обслуживания бункера.
Подробнее
Щит для газона Покрытия для газона
Turf Shield® — это просто самая простая и доступная защита от зимних воздействий, которую вы можете защитить в своих критических зонах. Это также настоящий актив для стадии выращивания во время новых проектов строительства или реконструкции.
Сплетенный из прочного полупрозрачного полиэтилена, Turf Shield создает тонкий защитный слой, который действует как небольшая теплица, позволяя газону дышать и сохранять влагу, пропуская солнечный свет.
Подробнее
IVI-GOLF предлагает множество других товаров и расходных материалов
Mini Accent 12V Акцентный мини-светильник
Номер заказа:
| модель и напряжение | цветовая температура и кри | люмен | отделка |
|---|---|---|---|
| 5111 – 9-15 В переменного тока | 2700К – 85 | 45-365 | BBR – бронза на латуни |
| 5111 – 9-15 В переменного тока | 2700К – 85 | 45-365 | BK — черный на алюминии |
| 5111 – 9-15 В переменного тока | 2700К – 85 | 45-365 | BZ – Бронза на алюминии |
| 5111 – 9-15 В переменного тока | 45-365 | BBR – бронза на латуни | |
| 5111 – 9-15 В переменного тока | 3000К – 85 | 45-365 | BK — черный на алюминии |
| 5111 – 9-15 В переменного тока | 3000К – 85 | 45-365 |
- Доставленные просвет: 365LM
- 2700K, 3000K
- CRI: 85
- Мощность: 1-7W
- 9-15 вак, 50/60HZ
- 5.
Добавить комментарий
