Эо 3323а: Характеристики Твэкс ЭО-3323. Обзор колесного экскаватора ЭО-3323
ЭО-3323 () (ЭО-3323)- описание, характеристики, история.

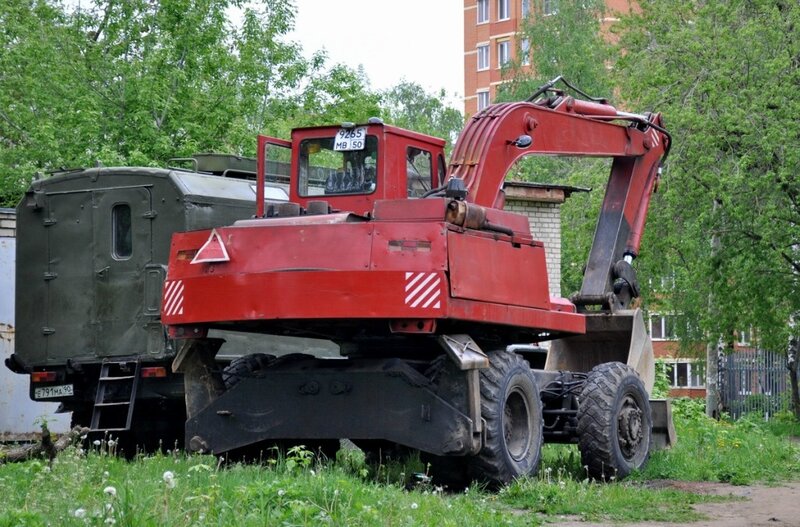

Одноковшовый экскаватор ЭО-3323А выпускался с … С 1 октября 2001 года экскаватор снят с производства.
Представляет собой многоцелевую землеройную машину, предназначенную для разработки котлованов, траншей, карьеров в грунтах I-IV категорий, погрузки и разгрузки сыпучих материалов, разрыхленных скальных пород и мерзлых грунтов (при величине кусков не более 200 мм), а также для других работ в условиях промышленного, городского, сельского, транспортного и мелиоративного строительства. Экскаватор сохраняет работоспособность в диапазоне температур окружающего воздуха от -40°С до +40°С.
Сменные виды рабочего оборудования:
Грейфер копающий;
Гидромолот;
Гидроножницы;
Бетонолом;
Рыхлитель;
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вес ,т.![]() |
12,4 |
---|---|
Емкость ковша (по SAE),м. куб. | 0,65 (0,32;0,4) |
Длинна, мм. | 8350 |
Ширина, мм. | 2500 |
Высота, мм. | 3180 |
Двигатель | Д-243(Д-75П1) |
Мощность двигателя, л.с. | 81(75) |
Продолжительность цикла, с. | 16 |
Давление в гидро системе, МПа. | 28 |
Скорость передвижения, км/ч. | 20(17) |
Параметры копания
Рукоять, м | 1,9 | 2,2 | 2,8 | 3,4 |
---|---|---|---|---|
Радиус копания, м | 8,2 | 8,49 | 9,07 | 9,65 |
Радиус копания на уровне стоянки, м | 7,98 | 8,27 | 8,8 | 9,4 |
Кинематическая глубина копания, м | 4,7 | 5,0 | 5,6 | 6,2 |
Высота выгрузки, м | 5,63 | 5,79 | 6,1 | 6,46 |
Угол поворота ковша | 180° | 180° | 180° | 180° |
Максимальная емкость ковша(по SAE),м.![]() |
0,65 | 0,4 | 0,4 | 0,32 |
Знаменитые модели Калининского экскаваторного завода: ЭО 3322, 3323 и 3323А – технические характеристики, описание, схемы | Экскаваторы | Hard-Machines.ru
Среди предприятий, которые отыграли важную роль в развитии машиностроительной отрасли послевоенного Советского союза, можно смело отметить Калининский экскаваторный завод. Несмотря на тяжелую ситуацию на фронте, власти Союза решились на строительство нескольких крупных предприятий, в том числе и упомянутого Калининского завода, который был основан в 1943 году.
Первые модели экскаваторов этого предприятия небыли очень удачными, но тем не менее, они внесли свою весомую лепту в отстройку многих крупных городов. Пик же развития завода пришелся на конец 60-х – начало 90-х годов, когда были спроектированы и выпущены знаменитые на весь мир модели экскаваторов ЭО 3322
, ЭО 3323 и модернизированный 3323А.
Эволюция самых удачных моделей

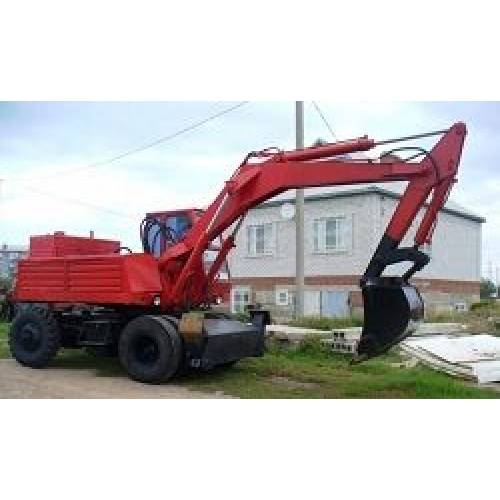

Экскаватор ЭО 3322 впервые сошел с конвейера в 1969 году. На эту спецтехнику возлагали большие надежды, которые в будущем были полностью оправданы. Этот гидравлический экскаватор довольно быстро вытеснил морально и технически устаревший ЭО 302А и с 1972 года начал выпускаться серийно. К главным плюсам ЭО 3322 можно смело отнести большую функциональность. Прежде всего, это пневмоколесный экскаватор, который благодаря своей базе (колесная формула 4×4) обладал прекрасной устойчивостью и отличными характеристиками мобильности. При наибольшей скорости передвижения в 19,68 км/ч, ЭО 3322 мог перемещаться к месту работы намного быстрее по сравнению со многими своими конкурентами из подобного класса.
На протяжении первых 10 лет с момента выпуска первого экскаватора, проектировщики постоянно вносили изменения в конструкцию ЭО 3322 технические характеристики которого также постепенно совершенствовались. Прежде всего, модернизировалась система управления. Вместо набора рычагов для управления рабочими элементами, было внедрено сервоуправление, которое сделало машину более производительной, а также повлияло на улучшение характеристик надежности.

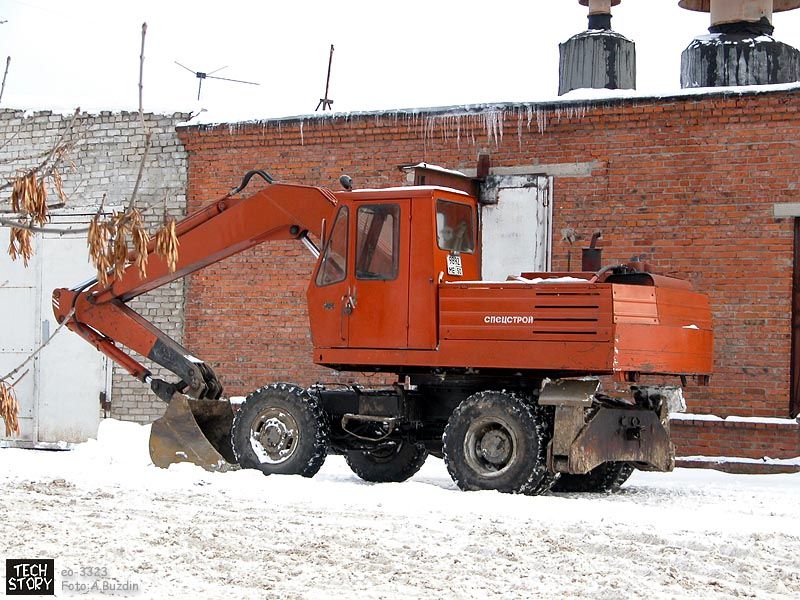

Но инженеры завода не остановились на одном лишь совершенствовании ЭО 3322 и к началу 80-х был разработан новый гидравлический экскаватор второго поколения ЭО 3323
, который превосходил модель 3322 по многим характеристикам, начиная от технических возможностей и заканчивая улучшенными рабочими элементами. В процентном соотношении его производительность возросла на 20-30%. Большое внимание было уделено конструкции, которая стала упрочненной за счет увеличения отдельных элементов рамы. Экскаватор ЭО 3323 также был оснащен планетарным механизмом поворота. Среди других важных новшеств можно отметить обновленные мосты с планетарными редукторами, которые также производились на заводе.Экскаватор ЭО 3323 технические характеристики
Марка двигателя | Д-240 или Д-240Л |
Мощность двигателя, кВт | 55,2 |
Подача насоса 234. | 2 х 116 + 60 |
Наибольшее усилие резания, к/Н | 100 |
Продолжительность цикла при работе обратной / прямой лопатой емкостью 0,63 м3, с | 16,5 / 15,9 |
Масса эксплуатационная с оборудованием обратной лопаты и ковшом емкостью 0,63 м3, т | 14 |
Размер шин | 12,0 – 20 |
Габаритные размеры, мм: | |
длина | 7550 |
ширина | 2500 |
высота | 3700 |
Обратная лопата | |
Емкость ковша, м3 | 0,5; 0,63; 0,8 |
Наибольшая глубина копания, м | 5,4; 4,5; 4,5 |
Наибольший радиус копания на уровне стоянки, м | 8,5; 7,75; 7,75 |
Наибольшая высота выгрузки, м | 4,9; 4,7; 4,7 |
Этот экскаватор стал настоящей гордостью не только предприятия, но и всей страны. Его с завидной регулярностью представляли на самых разных международных выставках, а в самом Союзе ему просто не было равных, поэтому в 1986 году было принято решение о присвоении ему Государственного Знака качества.

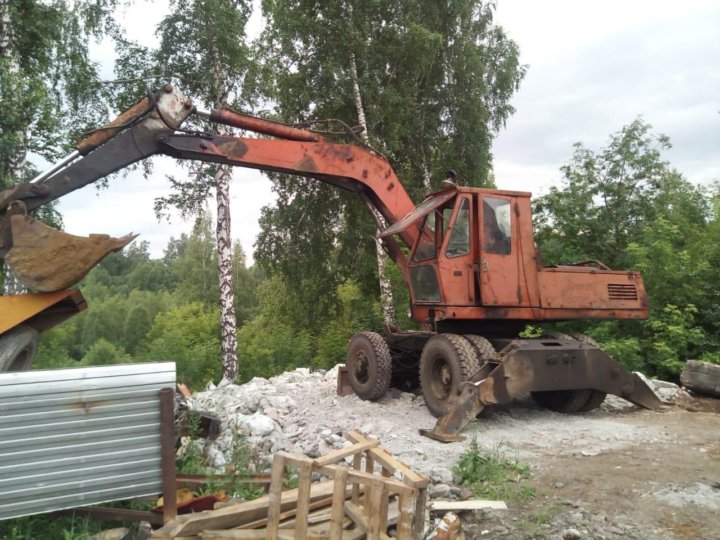

Модернизированый экскаватор ЭО 3323А
С годами появилось несколько модификаций модели 3323, особого внимания среди которых заслуживает ЭО 3323А
ЭО 3323А технические характеристики которого позволяют использовать его в самых разных условиях, считается очень универсальной машиной, которая может агрегатироваться со многими видами рабочего оборудования, как статического, так и ударного действия. Сегодня этот экскаватор можно увидеть достаточно редко, но даже по прошествии нескольких десятков лет, его эксплуатация все еще остается актуальной для дорожного строительства, коммунального хозяйства и ряда других сфер.
