В разделе представлены основные запчасти для экскаваторов ЭКГ-5а. Для того что бы оформить заявку на запчасти для экскаватора вы можете позвонить нам или оформить заказ прямо на сайте.

НазваниеНомер чертежаКоличество
на складе		Срок
изготовления		Заказать
деталь

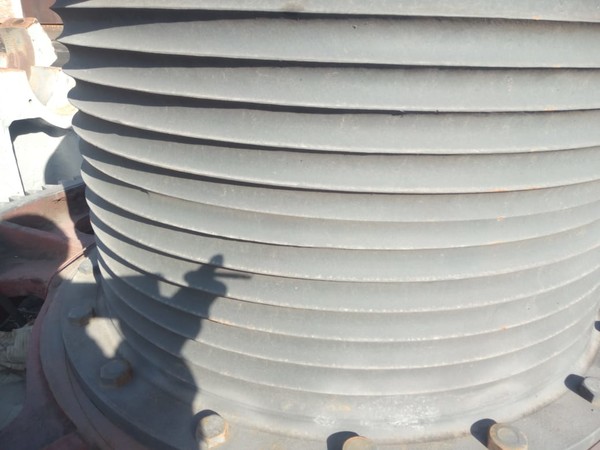

Барабан1080.55.306 –10 дней
Блок головной1080.05.47-2 –10 дней
Блок уравнительный1080.02.301 –10 дней
Болт стяжной1080.05.360 –10 дней
Болт стяжной1080.05.360-1 –10 дней

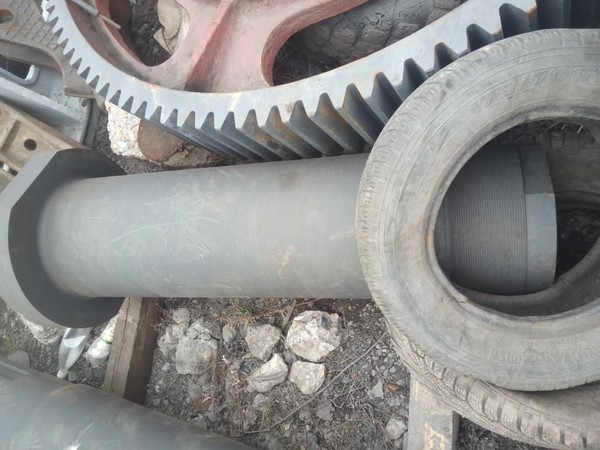

Вал – шестерня1080.05.341 – 1 –10 дней
Вал – шестерня1080.16.02-1 –10 дней
Вал – шестерня1080. 16.25-1 –10 дней
Вал – шестерня1080.28.02 110 дней
Вал – шестерня1080.28.10 110 дней
Вал – шестерня1080.28.15 –10 дней
Вал – шестерня1085.20.308 –10 дней
Вал – шестерня1085.20.402 –10 дней

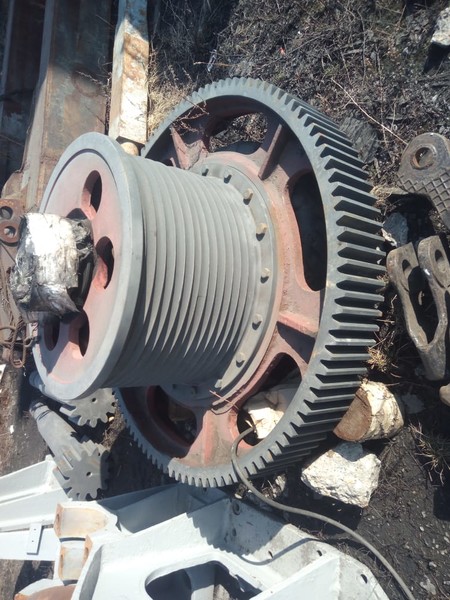

Вал барабана в сборе1080.20.415сб 110 дней
Вал барабана 1085.20.425 сб –10 дней
Вал ведущий1041.06.122 –10 дней
Вал ведущий1080.33.57 –10 дней
Вал ведущий1085.20.401 сб –10 дней
Вал напорный1080. 05.379 –10 дней
Вал промежуточный1080.05.332-1 сб –10 дней
Вал1080.28.01 сб –10 дней
Вал1080.04.13 – 2 –10 дней
Вал1080.20.302 –10 дней
Вал1080.28.19 –10 дней
Вал1080.28.19-1 –10 дней
Вал1080.28.40 –10 дней
Вал1080.28.40 – 1 110 дней
Вал1080.33.51-2 –10 дней
Валик1080.04.06-2 –10 дней
Венец зубчатый1080.27.01-1 –10 дней
Вентилятор напора1080. 05.800 сб –10 дней
Вентилятор поворота1080.18.00 сб –10 дней
Вентилятор подъема1080.21.00 сб –10 дней
Втулка1080.02.07-1 –10 дней
Втулка 1080.02.08 –10 дней
Втулка1080.04.12 –10 дней
Втулка1080.04.12 –10 дней
Втулка1080.04.16-1 –10 дней
Втулка1080.05.311 –10 дней
Втулка1080.05.312 –10 дней
Втулка1080.05.382 –10 дней
Втулка1080.05.392 –10 дней
Втулка1080. 27.02 –10 дней
Втулка1080.28.28 –10 дней
Втулка1080.28.28-1 –10 дней
Втулка1080.33.18-1 1010 дней
Втулка1080.33.39 –10 дней
Втулка1080.33.40 –10 дней
Втулка1080.33.41 –10 дней
Втулка1080.33.70 –10 дней
Втулка1080.33.81 –10 дней
Втулка1080.33.82 –10 дней

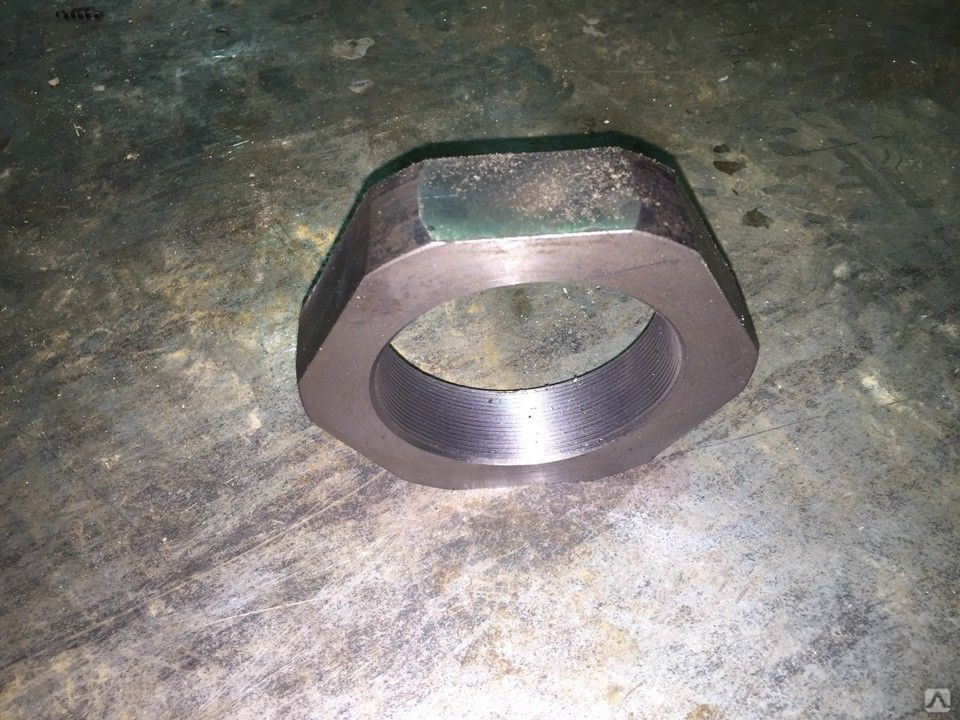

Гайка центральной цапфы1080.12.12 –10 дней
Диск кулачковый1080.30.02 110 дней
Диск1001. 05.265 810 дней
Диск1001.05.369 810 дней
Диск1080.30.01 –10 дней
Днище ковша1080.52.100 сб –10 дней
Заклепка1080.34.03 –10 дней
Засов днища1080.02.107 сб –10 дней
Засов днища1080.02.108-1 110 дней
Звено гусеничное1080.34.01 1010 дней
Золотник1001.14.136 сб 210 дней

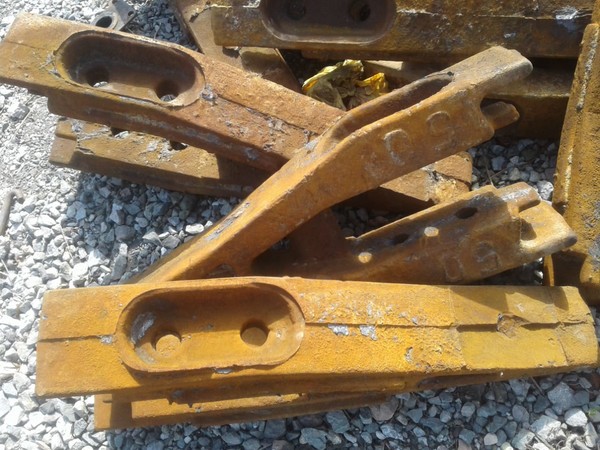

Зуб ковша1080.02.10–1 сб –10 дней
Зуб ковша1080.02.11-1 1510 дней
Зуб ковша1085.52.05 сб –10 дней
Зуб ковша1085. 52.06 –10 дней
Клапан редукционный1080.37.38 сб 210 дней
Клин1080.27.03 –10 дней

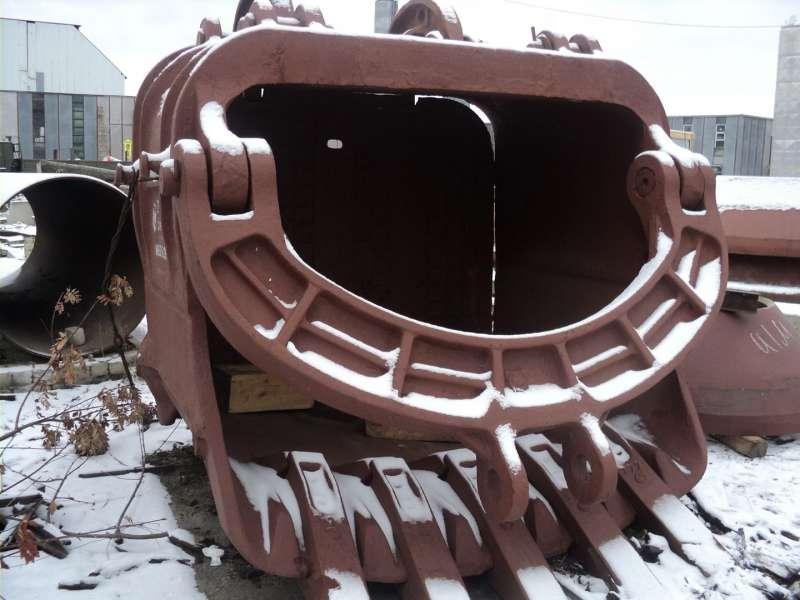

Ковш1085.02.00 сб –10 дней
Кожух первой передачи1080.05.550 сб –10 дней
Колесо ведущее1041.06.114 –10 дней

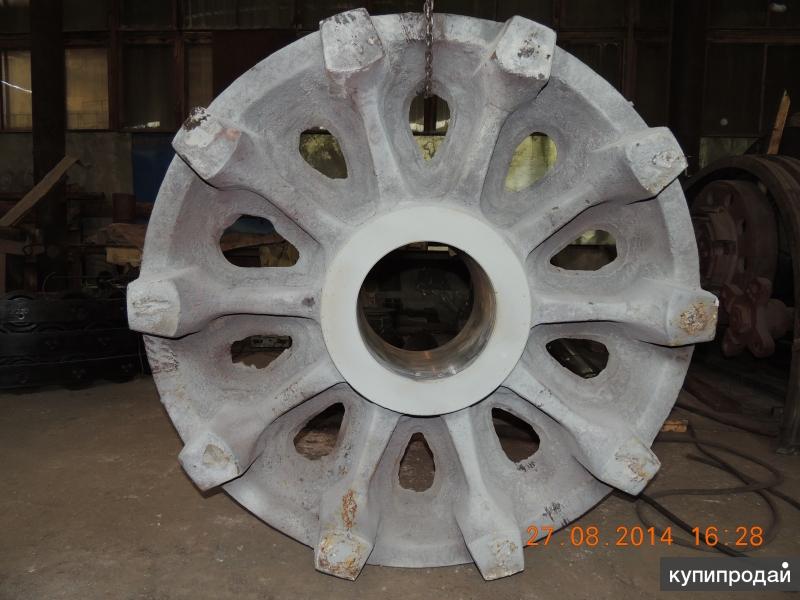

Колесо ведущее1080.33.58 610 дней
Колесо зубчатое1041.06.104-2 –10 дней
Колесо зубчатое1080.05.336-1 –10 дней
Колесо зубчатое1080.05.390-1 – 10 дней
Колесо зубчатое1080.16.03-3 –10 дней
Колесо зубчатое1080. 16.27-1 –10 дней
Колесо зубчатое1080.20.305-1 –10 дней
Колесо зубчатое1080.20.416 110 дней
Колесо зубчатое1080.28.11-1 –10 дней
Колесо зубчатое1080.28.16 –10 дней
Колесо зубчатое1080.28.20 –10 дней
Колесо зубчатое1080.33.49-3 –10 дней

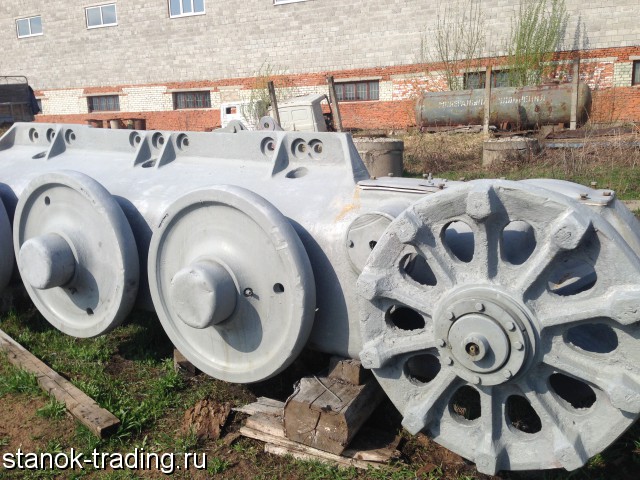

Колесо натяжное1080.33.10 –10 дней
Колесо опорное1080.33.32 –10 дней
Колесо смазочное1080.28.23-3 210 дней
Колодка1080.05.333 сб –10 дней
Колодка1080. 05.334 –10 дней
Колодка1080.05.716-1сб 210 дней
Колпак1080.33.20 210 дней
Колпак1080.33.56 210 дней
Колпак1080.33.62 410 дней
Кольцо лабиринтное1080.33.43 –10 дней
Кольцо1080.33.22-1 –10 дней
Компрессор ЭК-7В –10 дней
Коромысло ковша1080.02.16 110 дней
Корпус седлового подшипника1080.55.303-2 –10 дней

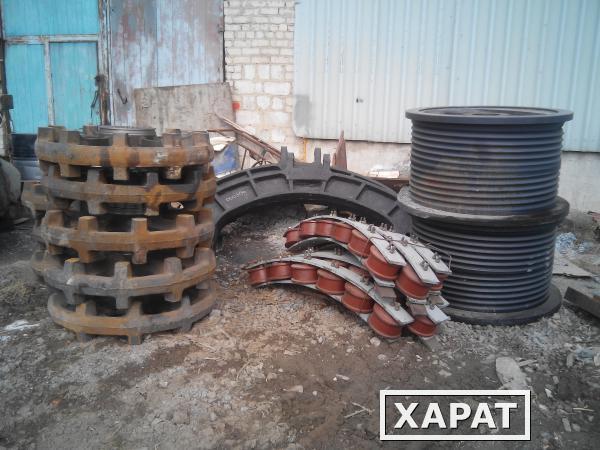

Круг роликовый1085.35.00 сб –10 дней
Лебёдка подъёмная1085. 20.00 сб –10 дней
Лента тормозная1080.20.610 сб –10 дней
Лента тормозная1080.22.620 сб –10 дней
Механизм торможения днища ковша1080.02.200 сб –10 дней
Муфта зубчатая1080.28.24 сб –10 дней
Муфта переключения левая1080.30.00 сб –10 дней
Муфта переключения левая1080.30.00–1 сб –10 дней
Муфта переключения правая1080.33.66 –10 дней
Муфта переключения правая1080.31.00-1 сб –10 дней
Муфта промежуточного вала1080.20.200 сб –10 дней
Муфта упругая1080. 28.29 сб –10 дней
Муфта эластичная1080.20.100 сб –10 дней
Обойма блока1080.02.302 –10 дней
Обойма с блоком1080.02.300 сб –10 дней
Обойма1080.30.07 –10 дней
Ограждение1080.33.12 сб –10 дней
Ось барабана1080.20.421-1 –10 дней
Ось натяжная1080.33.17 –10 дней
Ось опорная1080.33.63 –10 дней
Ось ролика1080.35.07-1 –10 дней
Ось1080.05.50-1 –10 дней
Отражатель1080. 33.11 –10 дней
Отражатель1080.33.33 –10 дней
Палец звена1080.34.02 –10 дней
Петля днища1080.02.111 –10 дней
Петля днища1080.52.101-1 –10 дней
Плита напорного механизма1080.05.102 сб –10 дней
Подшипник седловой1080.55.301 сб –10 дней
Ползун боковой1080.05.308 –10 дней
Ползун1080.05.307 –10 дней
Полоса внутренней обоймы1085.35.04 –10 дней
Полоса наружной обоймы1080.35.03 –10 дней
Полумуфта ведомая1080. 20.103 –10 дней
Полумуфта ведомая1080.30.06-1 –10 дней
Полумуфта ведущая1080.20.104 –10 дней

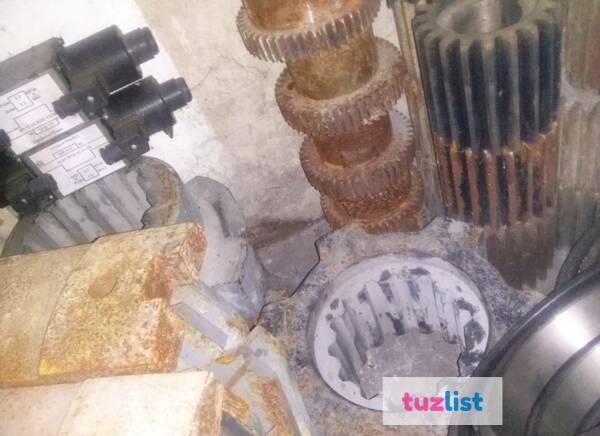

Полумуфта ведущая1080.30.04 –10 дней
Полумуфта1080.28.25–1 –10 дней
Полумуфта1080.28.30-1 210 дней
Полухомут1080.30.08 –10 дней
Пята стрелы1080.05.123 –10 дней
Распределитель03820.00 – 01 310 дней
Редуктор поворота1080.16.00 сб 110 дней
Редуктор хода1080.28.00 – 3 сб 110 дней
Рейка рукояти1080. 04.114-1 –10 дней
Рельс кольцевой1085.35.02 210 дней
Ролик1080.05.607 сб 210 дней
Ролик1085.35.06 –10 дней
Рукав1082.09.51 сб –10 дней
Рукав1082.19.07 сб –10 дней
Рукав1080.19.08 сб –10 дней
Рукав1082.19.18 сб –10 дней
Рукав1082.19.19 сб –10 дней
Рукав1082.19.24 сб –10 дней
Рукав1080.37.65–1 сб 110 дней
Рукав1080.37.65- сб 410 дней
Рукав1080. 37.65 сб –10 дней
Рукав1080.37.65-1 сб –10 дней

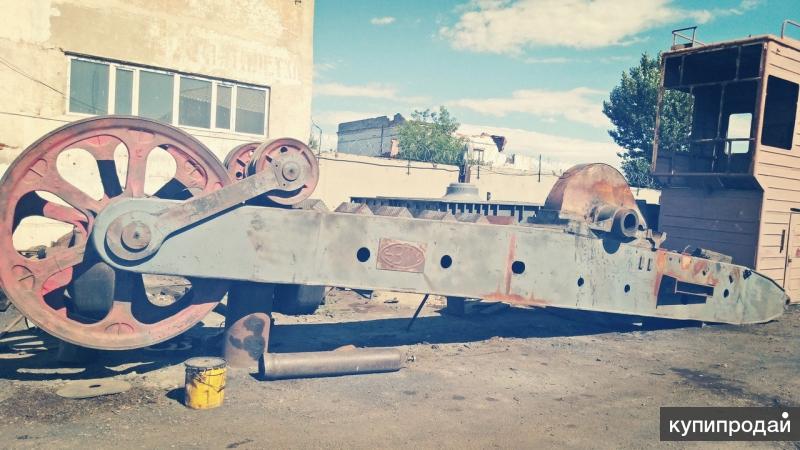

Рукоять1085.04.00 сб –10 дней
Рычаг засова1080.02 101 сб –10 дней
Рычаг1080.04.02 сб –10 дней
Стакан верхний1080.12.05 –10 дней
Стакан нижний1080.12.10-1 –10 дней
Стекло 1080.13.08 –10 дней
Стекло1080.13.11 –10 дней
Стекло1080.13.29 –10 дней
Стекло1080.13.34 –10 дней
Стекло1080.13.36 –10 дней
Стекло1080. 13.41 –10 дней
Стекло1080.13.95 –10 дней
Стенка ковша передняя с наплавкой1085.52.02 сб –10 дней
Стенка ковша передняя1085.52.03 –10 дней

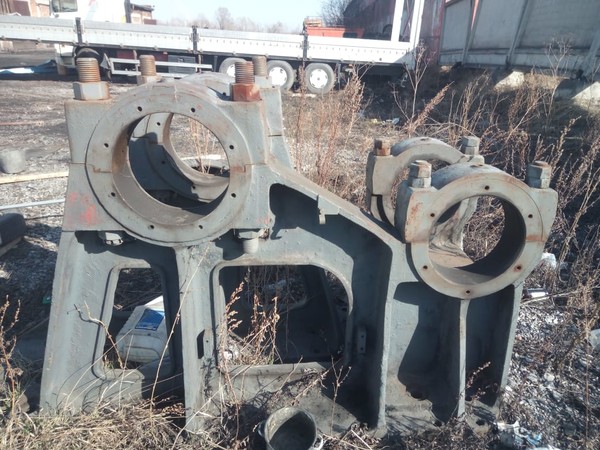

Стойка лебедки1080.20.480 сб –10 дней
Стойка лебедки1085.20.460 сб –10 дней

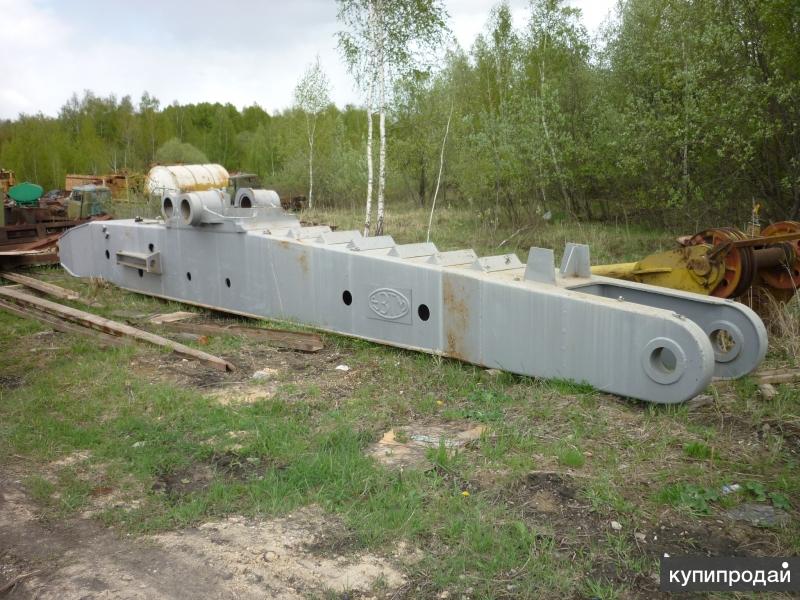

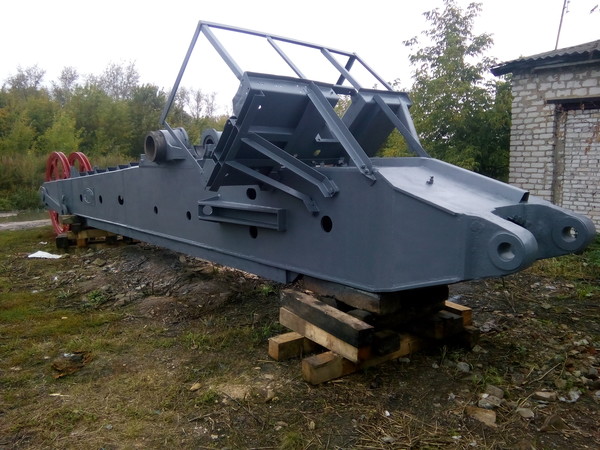

Стрела1080.05.00 сб –10 дней
Стрела ( без электрооборудования )1080.05.00 сб –10 дней
Сухарь1085.20.201-1 сб 1210 дней
Сухарь1080.30.05 210 дней
Тормоз напора1080.05.700 сб 110 дней
Тормоз поворота1080. 17.00 сб 210 дней
Тормоз подъема1080.20.600 сб –10 дней
Тормоз хода1080.29.00 сб 110 дней
Тяга стрелы1080.04.01 сб –10 дней
Тяга стрелы1080.05.452 –10 дней
Тяга стрелы1080.05.65-1 сб –10 дней
Тяга стрелы –10 дней
Упор1080.04.11 210 дней
Упор1085.04.05 –10 дней
Установка компрессора ЭК – 7В1085.19.100 сб –10 дней
Установка направляющих роликов1080.05.600 сб 110 дней
Хомут1080. 33.23-1 –10 дней
Хомут1080.33.60-1 –10 дней
Цапфа центральная1080.12.00-2 сб –10 дней
Цапфа центральная1080.12.04-4 –10 дней
Цепь1080.02.105 сб 210 дней
Цилиндр гидравлический1080.30.100 сб 210 дней
Цилиндр1080.05.701 сб 210 дней
Цилиндр –10 дней
Цилиндр 110 дней
Шайба –10 дней
Шайба1080.05.398 –10 дней
Шайба1080.05.398-1 –10 дней
Шайба1080. 05.398-2 –10 дней
Шайба1080.12.13 –10 дней
Шайба 1080.33.66 –10 дней

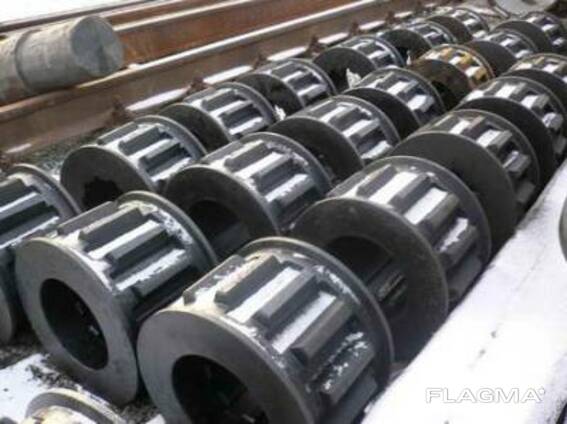

Шестерня кремальерная1080.55.306 410 дней
Шестерня1080.05.372-1 110 дней
Шестерня1080.16.40-2 210 дней
Шестерня1080.33.50 –10 дней
Шкив1080.05.337-1 –10 дней
Шкив1080.28.33 110 дней
Шток1080.30.03 –10 дней



Каталог №7 Запчастей для карьерного гусеничного Экскаватора ЭКГ-5А

Каталог №7 Запчастей для карьерного гусеничного Экскаватора ЭКГ-5А
  • Главная
    • /
  • Каталог
    • /
  • Запчасти
    • /
  • Запчасти на карьерный экскаватор ЭКГ
    • /
  • Каталог запчастей для ЭКГ-5А
  • Часть 1 каталога – запчасти на экскаваторы ЭКГ-5А, ЭКГ-8И, ЭКГ-10, ЭКГ-12, ЭКГ-15
  • Часть 2 каталога – запчасти для экскаватора ЭКГ-5А: рабочее оборудование, запчасти для ковша и днища ковша
  • Часть 3 каталога – запчасти корпуса ковша, механизм торможения ковша, обойма с блоком, механизм открывания днища ковша, лебедка открывания ковша, рукоять ковша
  • Часть 4 каталога – запчасти для экскаватора ЭКГ-5А: стрела, головная часть стрелы, ограничитель хода рукоятки, тяга, вентиляция напора, тормоз напора, цилиндр, колодка
  • Часть 5 каталога – запчасти для экскаватора ЭКГ-5А: механизм напорный, подшипник седловой, ползун боковой, амортизатор, установка направляющих роликов, защита стрелы, платформа с механизмом, стойка двуногая, обойма блока, лебедка подъемная, муфта эластичная, муфта промежуточного вала
  • Часть 6 каталога – запчасти для экскаватора ЭКГ-5А: привод барабана, вал ведущий, вал барабана, тормоз, цилиндр, редуктор, вал быстроходный, вал тихоходный, пневмосистема, установка электрокомпрессора, распределитель РЭП, пневмосистема кабины, редуктор поворота, тормоз поворота, кабина машиниста, цапфа центральная, лебедка стреловая, тележка ходовая, муфта переключения права

Цилиндр гидравлический

  1080. 30.100-1СБ Цилиндр гидравлический   13,7
1 1080.30.105-1 Крышка 2 0,55
2   Кольцо 075-085-58-2-2 ГОСТ9833-73 2 0.007
3 1080.30.102 Цилиндр 1 8,3
4   Манжета 65×45-1 ТУ38.1051725-86 2 0,015
5 1080.30.106-1 Втулка 2 0,26
6   Манжета 55×35-1 ТУ38.1051725-86 2 0,013
7 1080.30.101 Поршень 1 3,2



Система гидравлическая

  1080. 37.00-2СБ Система гидравлическая   355
1 1080.37.65СБ Рукав с арматурой L=610 1 1,54
2 9107.88.00-1 Насосная установка 16 1 89
3 1080.37.38СБ Клапан 1 1,24
4   Манометр МПЗ-У-40 ГОСТ 2405-88 1 0.68
5 1080.37.68-1СБ Фильтр 1 0,5
6 1001.14.136СБ Золотник 2 7,4
7 1080.37.65-03СБ Рукав с арматурой L=1600 мм 1 2,46
8 1080.37.65-01СБ Рукав с арматурой L=700 мм 4 1,67
9 1080. 37.65-02СБ Рукав с арматурой L= 1100 мм 4 2,01







Золотник

  1001.14.136СБ Золотник   7,4
1 1001.20.94 Пробка 1 0,3
2 1001.20.95 Корпус 1 3,47
3 1001.14.201-2 Золотник 1 0,46
4 1001.20.96 Шайба 1 0,002
5 1001.14.138-2 Гайка 1 0,03
6 1001.20.97 Прокладка 2 0,002
7 1001. 14.139-3 Пружина 1 0,005
8 1001.14.140 Тяга 1 0,07
9   Шайба А10.02 СТП К444-80 2 0,004
10 1001.14.142 Втулка соединительная 1 0.8
11   Манжета 1-18×10-6 ГОСТ14896-84 1 0,0013
12 1001.20.99 Кронштейн 1 2
13   Ось 10×25 ГОСТ 9650-80 1 0,018

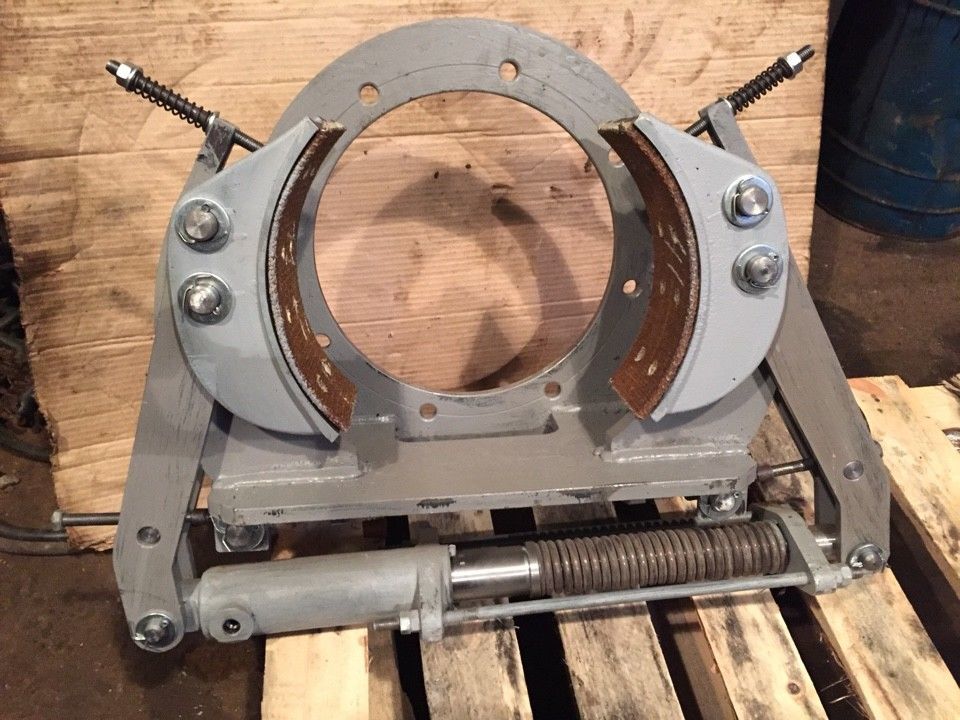

Тормоз хода

  1080.29.00-2СБ Тормоз хода   97,5
1 1080. 05.716-1СБ Колодка 2 9,1
2 1080.05.720 Пружина 2 0,02
3   Ось25х130ГОСТ9650-80 4 0,538
4 1080.29.01 СБ Каркас 1 52,6
5 1080.05.719 Рычаг, лист 12x170x425 4 2
6   Ось 20×90 ГОСТ9650-80 2 0,221
7 1080.29.02СБ Цилиндр 1 14
8 1080.05.721 Валик 2 0,3
9 1080.05.724 Траверса 2 0,3
10 1080.05.723 Болт 2 0,17



Цилиндр

  1080. 29.02СБ Цилиндр   14
1 1080.29.04 Цилиндр 1 4,5
2 1080.29.05-1 Кольцо 1 0,1
3 5005.17.14 Манжета Д50 1 0,01
4 1080.29.07-1 Шток 1 5,8
5 1080.05.706 Пружина 1 1,6
6 1080.05.704 Шпилька 2 0,4
7 1080.29.08 Фланец 1 0,9



Редуктор ходового механизма

  1080. 28.00-1СБ Редуктор ходового механизма   1637
1 1080.28.09-1СБ Вал II 1 142
2 1080.28.42 Кожух 1 26
3 1080.28.29СБ Муфта упругая 1 55
4 1080.28.54 Пробка 1 0,5
5 1080.28.01 СБ Вал I 1 73
6 1080.28.35 Корпус подшипника 1 92
7   Кольцо СП 242-218-14 ГОСТ6308-71 1 0.46
8 1080.28.36 Крышка 1 12,7
9   Кольцо СП 197-168-12 ГОСТ6308-71 1 0. 38
10 1080.28.40-1 Вал 1 152
11   Масленка МВ-3/8″ 1 0,052
12   Подшипник 113532 ГОСТ520-89 1 23
13 1080.28.24-1СБ Муфта зубчатая 4 95,5
14 1080.28.65-2 Втулка 1 0,65
15 1080.28.23-3 Колесо смазочное 1 1,9
16 1080.28.21 Шайба 1 8,7
17 408415.013-00.000 Пробка IIМЗО 2 0,282
18 1080.28.20-1 Колесо зубчатое 1 485
19 0. 04518 Кольцо нажимное 225 2 1,9
20 0.03520-04 Манжета HP 220 2 0,19
20   Пружина 220 2 0,048
21 1080.28.19-1 Вал 1 140
22 1080.28.13СБ Вал III 1 295
23 1080.28.46 Крышка 1 14
24 1080.28.58 Шайба упорная 4 2,7
25   Подшипник 113618 ГОСТ520-89 1 8,8
26 1080.28.72 Втулка 1 4,43
27 1080.28.12 Шайба 1 0,7





Вал II

  1080. 28.09-1СБ Вал II   142.0
1 1080.28.11-2 Колесо 1 107.0
2 1080.28.171 Шпонка 1 0.197
3 1080.28.72 Шайба 1 0.7
4   Болт ЗМ 16×35.58 ГОСТ 7798-70 4 0.091
5   Проволока 2,0-0-С ГОСТ 3282-74 0.3м 0.007
6   Подшипник 3618 ГОСТ 5721-75 1 9
7 1080.28.10                                    Вал шестерня 1 24



Муфта упругая

  1080. 28.29СБ            Муфта упругая   55.0
1 1080.28.30-1                                Полумуфта 1 10
2 1080.28.31                                    Палец 8 0.3
3   Гайка М20.4 ГОСТ5915-70 8 0.071
4   Шайба 20.02 СТП К352-80 8 0.097
5 1001.05.265 Диск 3 1
6   Прокладка 70/25хЗ-Т-МБ-С1С 32 0.0148
7 1080.28.33                                    Шкив 1 35.0
8   Шайба 20. 65Г ГОСТ 6402-70 8 0.012

9



Гайка М20.04 ГОСТ 5916-70

16

0.035



Вал I



1080.28.01СБ

Вал I



73.0

1

1080.28.02

Вал шестерня

1

12.0

2



Подшипник 7516 ГОСТ 333-79

2

2

3

1080. 28.08

Прокладка Ф220

4

0.051

4

1080.28.70

Прокладка Ф220

4

0.073

5

1080.28.03

Крышка лабиринтная

1

3.0

6

1080.28.04

Втулка

1

1.0

7

1080.28.07

Шпилька,шестигранник 24

3

0. 09

8

1080.28.06

Фланец

1

52.0

9

1080.28.05

Крышка

1

0.05







Купить Внешний захват ECG-5 от OM SYSTEM USA

Купить Внешний захват ECG-5 от OM SYSTEM USA

Магазин будет работать некорректно в случае, если cookies отключены.

Возможно, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

Учетная запись

Заполните форму ниже, чтобы стать участником Olympus PRO Advantage.

Минимальные требования

Чтобы соответствовать минимальным требованиям к оборудованию, вы должны зарегистрировать минимум 3 продукта, максимум 10 продуктов 1 :

  • (1) Один корпус камеры Olympus из следующих серий: OM-D EM-1, OM-D E-M1X, OM-D E-M5, OM-D E-M10, PEN-F
  • (2) Два объектива PRO или Premium.

Приобретая эту гарантию, вы соглашаетесь с условиями программы.

ДЛЯ ЖИТЕЛЕЙ ВИРДЖИНИИ: Если какое-либо обещание, данное в контракте, было отклонено или не было выполнено в течение 60 дней после вашего запроса, вы можете связаться с Департаментом сельского хозяйства и бытового обслуживания Вирджинии, Управлением благотворительных и регулирующих программ по адресу vdacs.virginia. .gov/food-extended-service-contract-providers.shtml, чтобы подать жалобу.

1 Если у вас есть более 10 продуктов для регистрации, пожалуйста, свяжитесь с поддержкой Olympus по телефону 800-260-1625. Address

Street 1

Street 2

State/Province

Please select state or provinceAlabamaAlaskaAmerican SamoaArizonaArkansasArmed Forces AfricaArmed Forces AmericasArmed Forces CanadaArmed Forces EuropeArmed Forces Middle EastArmed Forces PacificCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFederated States Of MicronesiaFloridaGeorgiaGuamHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarshall IslandsMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaNorthern Mariana IslandsOhioOklahomaOregonPalauPennsylvaniaPuerto RicoRhode ОстровЮжная КаролинаЮжная ДакотаТенн esseeТехасЮтаВермонтВиргинские островаВирджинияВашингтонЗападная ВирджинияВисконсинВайоминг

Почтовый индекс

Выберите модель

Выберите номер моделиOM-D E-M1XOM-D E-M5 Mark II BlackPEN-F BlackTG-6 BlackTG-6 RedE-PL9 Черный комплект с одним объективомOM-D E-M5 Mark III BlackOM-D E-M5 Mark III Черный комплект объектива 14–150 ммOM-D E-M5 Mark III СеребристыйOM-D E-M5 Mark III Серебряный комплект объектива 14–150 ммE-PL10 Черный комплект одного объективаE-PL10 Коричневый комплект одного объективаE-PL10 Белый Комплект для одного объективаOM-D E-M1 Mark IIIOM-D E-M1 Mark III 12–40 мм Комплект для объектива PROOM-D E-M1 Mark III 12–100 мм Комплект для объектива PROOM-D E-M10 Mark IV BlackOM-D E-M10 Mark IV SilverOM-D E-M10 Mark IV Черный 14–42 мм объектив EZ в комплектеOM-D E-M10 Mark IV Серебристый 14–42 мм в комплекте E-PL10 BlackOM-1OM-5 BlackOM-5 SilverOM-5 Черный 12–45 мм PRO объектив в комплекте OM -5 Silver 12–45mm PRO Lens KitOM-5OM-1OM-D E-M1 Mark IIIOM-D E-M5 Mark IIIOM-D E-M10 Mark IVPEN E-PL10Tough TG-6OM-D E-M1XOM SYSTEM OM-1 с 12-40mm PRO II Lens KitM. Zuiko Digital ED 8mm F1.8 Fisheye PROM.Zuiko Digital ED 7-14mm F2.8 PROM.Zuiko Digital ED 12-40mm F2.8 PROM.Zuiko Digital ED 12-100mm F4. 0 IS PROM.Zuiko Digital ED 25mm F1.2 PROM.Zuiko Digital ED 17mm F1.2 PROM.Zuiko Digital ED 45mm F1.2 PROM.Zuiko Digital ED 300mm F4.0 IS PROM.Zuiko Digital ED 40-150mm F2.8 ПРОМ.Zuiko Digital ED 12-200mm F3.5-6.3M.Zuiko Digital ED 9-18mm F4.0-5.6M.Zuiko Digital ED 12mm F2.0 BlackM.Zuiko Digital ED 12mm F2.0 SilverM.Zuiko Digital 17mm F1.8 BlackM.Zuiko Digital 17mm F1.8 SilverM.Zuiko Digital 25mm F1.8 BlackM .Zuiko Digital 25mm F1.8 SilverM.Zuiko Digital ED 30mm F3.5 MacroM.Zuiko Digital ED 14-42mm F3.5-5.6 EZ BlackM.Zuiko Digital ED 14-42mm F3.5-5.6 EZ SilverM.Zuiko Digital ED 14 -42mm F3.5-5.6 EZM.Zuiko Digital ED 60mm F2.8 MacroM.Zuiko Digital ED 45mm F1.8 BlackM.Zuiko Digital ED 45mm F1.8 SilverM.Zuiko Digital ED 75mm F1.8 BlackM.Zuiko Digital ED 75mm F1.8 .8 SilverM.Zuiko Digital ED 75 мм F1.8M.Zuiko Digital ED 14–150 мм F4.0–5.6 IIM.Zuiko Digital ED 75–300 мм F4. 8–6.7 IIM.Zuiko Digital ED 40–150 мм F4.0–5.6 R ЧерныйM.Zuiko Digital ED 40–150 мм F4,0–5,6 R СеребристыйM.Zuiko Digital 14–42 мм F3,5–5,6 II R ЧерныйM.Zuiko Digital 14–42 мм F3,5–5,6 II R СеребристыйM.Zuiko Digital ED 12–45 мм F4.0 PROM.Zuiko Digital ED 100-400мм F5.0-6.3 ISM.Zuiko Digital ED 150-400мм F4.5 TC1.25X IS PROM.Zuiko Digital ED 8-25мм F4.0 PROM.Zuiko Digital ED 8-25мм F4.0 PROM.Zuiko Digital ED 20мм F1.4 ПРОМ.Zuiko Digital ED 12-40мм F2.8 PRO IIM.Zuiko Digital ED 40-150мм F4.0 ПРОМ.Zuiko Digital ED 20мм F1.4 ПРОМ.Zuiko Digital ED 40-150мм F4.0 ПРОМ.Zuiko Digital ED 12-40mm F2.8 PRO IIM.Zuiko Digital ED 8-25mm F4.0 PROM.Zuiko Digital ED 150-400mm F4.5 TC1.25X IS PROM.Zuiko Digital ED 100-400mm F5.0-6.3 ISM. Zuiko Digital ED 12-45mm F4.0 PROM.Zuiko Digital ED 12-200mm F3.5-6.3M.Zuiko Digital ED 45mm F1.2 PROM.Zuiko Digital ED 17mm F1.2 PROM.Zuiko Digital ED 30mm F3.5 MacroM .Zuiko Digital ED 12-100mm F4.0 IS PROM.Zuiko Digital ED 25mm F1.2 PROM.Zuiko Digital 14-42mm F3.5-5.6 II RM. Zuiko Digital ED 75mm F1.8M.Zuiko Digital 45mm F1.8M. Zuiko Digital ED 40-150mm F4.0-5.6 RM.Zuiko Digital ED 40-150mm F2.8 PROM.Zuiko Digital ED 60mm F2.8 MacroM.Zuiko Digital ED 300mm F4.0 IS PROM.Zuiko Digital ED 75-300mm F4 .8–6.7 IIM.Zuiko Digital ED 14–150 мм F4.0–5.6 IIM.Zuiko Digital ED 12–40 мм F2.8 PROM.Zuiko Digital ED 9-18mm F4.0-5.6M.Zuiko Digital ED 7-14mm F2.8 PROM.Zuiko Digital ED 8mm F1.8 Fisheye PROM.Zuiko ED 90mm F3.5 Macro IS PROM.Zuiko ED 90mm F3.5 Macro IS PROM. Zuiko Digital 17mm F1.8M.Zuiko Digital ED 12mm F2.0M.Zuiko Digital 25mm F1.8

Серийный номер

Дата покупки

Выберите модель

Выберите номер моделиOM-D E-M1XOM-D E- M5 Mark II BlackPEN-F BlackTG-6 BlackTG-6 RedE-PL9 Черный комплект с одним объективомOM-D E-M5 Mark III BlackOM-D E-M5 Mark III Черный комплект с объективом 14–150 ммOM-D E-M5 Mark III SilverOM-D Комплект объектива E-M5 Mark III Silver 14–150 ммE-PL10 Комплект черного одинарного объективаE-PL10 Комплект одинарного коричневого объективаE-PL10 Комплект одинарного белого объективаOM-D E-M1 Mark IIIOM-D Комплект объектива E-M1 Mark III 12–40 мм PROOM- D E-M1 Mark III 12-100mm PRO Lens KitOM-D E-M10 Mark IV BlackOM-D E-M10 Mark IV SilverOM-D E-M10 Mark IV Black 14-42mm EZ Lens KitOM-D E-M10 Mark IV Silver Набор объективов 14–42 ммE-PL10 BlackOM-1OM-5 ЧерныйOM-5 SilverOM-5 Черный Комплект объективов PRO 12–45 мм OM-5 Silver Комплект объективов PRO 12–45 ммOM-5OM-1O M-D E-M1 Mark IIIOM-D E-M5 Mark IIIOM-D E-M10 Mark IVPEN E-PL10Tough TG-6OM-D E-M1XOM SYSTEM OM-1 с комплектом объектива PRO II 12–40 ммM. Zuiko Digital ED 8mm F1. 8 Fisheye PROM.Zuiko Digital ED 7-14mm F2.8 PROM.Zuiko Digital ED 12-40mm F2.8 PROM.Zuiko Digital ED 12-100mm F4.0 IS PROM.Zuiko Digital ED 25mm F1.2 PROM.Zuiko Digital ED 17мм F1.2 ПРОМ.Zuiko Digital ED 45мм F1.2 ПРОМ.Zuiko Digital ED 300мм F4.0 IS ПРОМ.Zuiko Digital ED 40-150мм F2.8 ПРОМ.Zuiko Digital ED 12-200мм F3.5-6.3M.Zuiko Цифровой ЭД 9-18mm F4.0-5.6M.Zuiko Digital ED 12mm F2.0 BlackM.Zuiko Digital ED 12mm F2.0 SilverM.Zuiko Digital 17mm F1.8 BlackM.Zuiko Digital 17mm F1.8 SilverM.Zuiko Digital 25mm F1.8 BlackM .Zuiko Digital 25mm F1.8 SilverM.Zuiko Digital ED 30mm F3.5 MacroM.Zuiko Digital ED 14-42mm F3.5-5.6 EZ BlackM.Zuiko Digital ED 14-42mm F3.5-5.6 EZ SilverM.Zuiko Digital ED 14 -42mm F3.5-5.6 EZM.Zuiko Digital ED 60mm F2.8 MacroM.Zuiko Digital ED 45mm F1.8 BlackM.Zuiko Digital ED 45mm F1.8 SilverM.Zuiko Digital ED 75mm F1.8 BlackM.Zuiko Digital ED 75mm F1.8 .8 SilverM.Zuiko Digital ED 75 мм F1.8M.Zuiko Digital ED 14–150 мм F4.0–5.6 IIM.Zuiko Digital ED 75–300 мм F4. 8–6.7 IIM.Zuiko Digital ED 40–150 мм F4.0–5.6 R ЧерныйM.Zuiko Digital ED 40–150 мм F4,0–5,6 R СеребристыйM.Zuiko Digital 14–42 мм F3,5–5,6 II R ЧерныйM.Zuiko Digital 14–42 мм F3,5–5,6 II R СеребристыйM.Zuiko Digital ED 12–45 мм F4.0 PROM.Zuiko Digital ED 100-400мм F5.0-6.3 ISM.Zuiko Digital ED 150-400мм F4.5 TC1.25X IS PROM.Zuiko Digital ED 8-25мм F4.0 PROM.Zuiko Digital ED 8-25мм F4.0 PROM.Zuiko Digital ED 20мм F1.4 ПРОМ.Zuiko Digital ED 12-40мм F2.8 PRO IIM.Zuiko Digital ED 40-150мм F4.0 ПРОМ.Zuiko Digital ED 20мм F1.4 ПРОМ.Zuiko Digital ED 40-150мм F4.0 ПРОМ.Zuiko Digital ED 12-40mm F2.8 PRO IIM.Zuiko Digital ED 8-25mm F4.0 PROM.Zuiko Digital ED 150-400mm F4.5 TC1.25X IS PROM.Zuiko Digital ED 100-400mm F5.0-6.3 ISM. Zuiko Digital ED 12-45mm F4.0 PROM.Zuiko Digital ED 12-200mm F3.5-6.3M.Zuiko Digital ED 45mm F1.2 PROM.Zuiko Digital ED 17mm F1.2 PROM.Zuiko Digital ED 30mm F3.5 MacroM .Zuiko Digital ED 12-100mm F4.0 IS PROM.Zuiko Digital ED 25mm F1.2 PROM.Zuiko Digital 14-42mm F3.5-5.6 II RM. Zuiko Digital ED 75mm F1.8M.Zuiko Digital 45mm F1.8M. Zuiko Digital ED 40-150mm F4.0-5.6 RM.Zuiko Digital ED 40-150mm F2.8 PROM.Zuiko Digital ED 60mm F2.8 MacroM.Zuiko Digital ED 300mm F4.0 IS PROM.Zuiko Digital ED 75-300mm F4 .8–6.7 IIM.Zuiko Digital ED 14–150 мм F4.0–5.6 IIM.Zuiko Digital ED 12–40 мм F2.8 PROM.Zuiko Digital ED 9-18mm F4.0-5.6M.Zuiko Digital ED 7-14mm F2.8 PROM.Zuiko Digital ED 8mm F1.8 Fisheye PROM.Zuiko ED 90mm F3.5 Macro IS PROM.Zuiko ED 90mm F3.5 Macro IS PROM. Zuiko Digital 17mm F1.8M.Zuiko Digital ED 12mm F2.0M.Zuiko Digital 25mm F1.8

Серийный номер

Дата покупки

Выберите модель

Выберите номер моделиOM-D E-M1XOM-D E- M5 Mark II BlackPEN-F BlackTG-6 BlackTG-6 RedE-PL9 Черный комплект с одним объективомOM-D E-M5 Mark III BlackOM-D E-M5 Mark III Черный комплект с объективом 14–150 ммOM-D E-M5 Mark III SilverOM-D Комплект объектива E-M5 Mark III Silver 14–150 ммE-PL10 Комплект черного одинарного объективаE-PL10 Комплект одинарного коричневого объективаE-PL10 Комплект одинарного белого объективаOM-D E-M1 Mark IIIOM-D Комплект объектива E-M1 Mark III 12–40 мм PROOM- D E-M1 Mark III 12-100mm PRO Lens KitOM-D E-M10 Mark IV BlackOM-D E-M10 Mark IV SilverOM-D E-M10 Mark IV Black 14-42mm EZ Lens KitOM-D E-M10 Mark IV Silver Набор объективов 14–42 ммE-PL10 BlackOM-1OM-5 ЧерныйOM-5 SilverOM-5 Черный Комплект объективов PRO 12–45 мм OM-5 Silver Комплект объективов PRO 12–45 ммOM-5OM-1O M-D E-M1 Mark IIIOM-D E-M5 Mark IIIOM-D E-M10 Mark IVPEN E-PL10Tough TG-6OM-D E-M1XOM SYSTEM OM-1 с комплектом объектива PRO II 12–40 ммM. Zuiko Digital ED 8mm F1. 8 Fisheye PROM.Zuiko Digital ED 7-14mm F2.8 PROM.Zuiko Digital ED 12-40mm F2.8 PROM.Zuiko Digital ED 12-100mm F4.0 IS PROM.Zuiko Digital ED 25mm F1.2 PROM.Zuiko Digital ED 17мм F1.2 ПРОМ.Zuiko Digital ED 45мм F1.2 ПРОМ.Zuiko Digital ED 300мм F4.0 IS ПРОМ.Zuiko Digital ED 40-150мм F2.8 ПРОМ.Zuiko Digital ED 12-200мм F3.5-6.3M.Zuiko Цифровой ЭД 9-18mm F4.0-5.6M.Zuiko Digital ED 12mm F2.0 BlackM.Zuiko Digital ED 12mm F2.0 SilverM.Zuiko Digital 17mm F1.8 BlackM.Zuiko Digital 17mm F1.8 SilverM.Zuiko Digital 25mm F1.8 BlackM .Zuiko Digital 25mm F1.8 SilverM.Zuiko Digital ED 30mm F3.5 MacroM.Zuiko Digital ED 14-42mm F3.5-5.6 EZ BlackM.Zuiko Digital ED 14-42mm F3.5-5.6 EZ SilverM.Zuiko Digital ED 14 -42mm F3.5-5.6 EZM.Zuiko Digital ED 60mm F2.8 MacroM.Zuiko Digital ED 45mm F1.8 BlackM.Zuiko Digital ED 45mm F1.8 SilverM.Zuiko Digital ED 75mm F1.8 BlackM.Zuiko Digital ED 75mm F1.8 .8 SilverM.Zuiko Digital ED 75 мм F1.8M.Zuiko Digital ED 14–150 мм F4.0–5.6 IIM.Zuiko Digital ED 75–300 мм F4. 8–6.7 IIM.Zuiko Digital ED 40–150 мм F4.0–5.6 R ЧерныйM.Zuiko Digital ED 40–150 мм F4,0–5,6 R СеребристыйM.Zuiko Digital 14–42 мм F3,5–5,6 II R ЧерныйM.Zuiko Digital 14–42 мм F3,5–5,6 II R СеребристыйM.Zuiko Digital ED 12–45 мм F4.0 PROM.Zuiko Digital ED 100-400мм F5.0-6.3 ISM.Zuiko Digital ED 150-400мм F4.5 TC1.25X IS PROM.Zuiko Digital ED 8-25мм F4.0 PROM.Zuiko Digital ED 8-25мм F4.0 PROM.Zuiko Digital ED 20мм F1.4 ПРОМ.Zuiko Digital ED 12-40мм F2.8 PRO IIM.Zuiko Digital ED 40-150мм F4.0 ПРОМ.Zuiko Digital ED 20мм F1.4 ПРОМ.Zuiko Digital ED 40-150мм F4.0 ПРОМ.Zuiko Digital ED 12-40mm F2.8 PRO IIM.Zuiko Digital ED 8-25mm F4.0 PROM.Zuiko Digital ED 150-400mm F4.5 TC1.25X IS PROM.Zuiko Digital ED 100-400mm F5.0-6.3 ISM. Zuiko Digital ED 12-45mm F4.0 PROM.Zuiko Digital ED 12-200mm F3.5-6.3M.Zuiko Digital ED 45mm F1.2 PROM.Zuiko Digital ED 17mm F1.2 PROM.Zuiko Digital ED 30mm F3.5 MacroM .Zuiko Digital ED 12-100mm F4.0 IS PROM.Zuiko Digital ED 25mm F1.2 PROM.Zuiko Digital 14-42mm F3.5-5.6 II RM. Zuiko Digital ED 75mm F1.8M.Zuiko Digital 45mm F1.8M. Zuiko Digital ED 40-150mm F4.0-5.6 RM.Zuiko Digital ED 40-150mm F2.8 PROM.Zuiko Digital ED 60mm F2.8 MacroM.Zuiko Digital ED 300mm F4.0 IS PROM.Zuiko Digital ED 75-300mm F4 .8–6.7 IIM.Zuiko Digital ED 14–150 мм F4.0–5.6 IIM.Zuiko Digital ED 12–40 мм F2.8 PROM.Zuiko Digital ED 9-18mm F4.0-5.6M.Zuiko Digital ED 7-14mm F2.8 PROM.Zuiko Digital ED 8mm F1.8 Fisheye PROM.Zuiko ED 90mm F3.5 Macro IS PROM.Zuiko ED 90mm F3.5 Macro IS PROM. Zuiko Digital 17mm F1.8M.Zuiko Digital ED 12mm F2.0M.Zuiko Digital 25mm F1.8

Серийный номер

Дата покупки

Перейти в конец галереи изображений

Перейти в начало галереи изображений

Расположение отведений ЭКГ • LITFL • Основы библиотеки ЭКГ

ЭКГ — одно из самых полезных исследований в медицине. Электроды, прикрепленные к грудной клетке и/или конечностям, регистрируют небольшие изменения напряжения в виде разности потенциалов, которая преобразуется в визуальную запись.

Основные ориентиры
3-электродная система
  • Использует 3 электродов (правый, левый и левый)
  • Монитор отображает биполярные отведения (I, II и III)
  • грудная клетка на одинаковом расстоянии от сердца (а не от конкретных конечностей)
размещение электродов с 3 отведениями
система с 5 электродами
  • использует 5 электродов (правый, правый, левый, левый и грудной)
  • Монитор отображает биполярный отведения (I, II и III)
  • И  однополярное отведение (в зависимости от положения коричневого грудного отведения (позиции V1–6))
размещение электродов в 5 отведениях
ЭКГ в 12 отведениях ЭКГ
  • 4 Электроды на все 4 конечности (правая, левая, левая, правая) 6 Электроды на прекардиальную область (V1–6)
  • Мониторы 12 отведений (V1–6), (I, II, III) ) и (aVR, aVF, aVL)
  • Позволяет интерпретировать определенные области сердца
    • Нижние (II, III, aVF) Боковые (I, aVL, V5, V6) Передние (V1–4)
    • 12 отведений Прекардиальное размещение электродов
    • stal V1 : 4-е межреберье (ICS) , RIGHT margin of the sternum
    • V2 :  4th ICS along the LEFT margin of the sternum
    • V4 : 5th ICS, mid-clavicular line
    • V3 : midway between V2 and V4
    • V5 : 5-й ICS, передняя подмышечная линия (на том же уровне, что и V4)
    • V6 : 5-й ICS, среднеподмышечная линия (тот же уровень, что и V4)
    Стандартное размещение электродов ЭКГ в 12 отведениях

    Дополнительные размещения отведений

    Правостороннее размещение электродов ЭКГ

    двусторонняя ЭКГ:

    • Полный набор правосторонних отведений получается путем размещения отведений V1-6 в зеркальном положении на правой стороне грудной клетки (см. схему ниже).
    • Может быть проще оставить V1 и V2 в их обычном положении и просто перенести отведения V3-6 на правую сторону грудной клетки (т.е. V3R на V6R).
    Размещение отведения ЭКГ в 12 отведениях справа
    • Наиболее подходящим отведением является V 4 R, , которое получают путем размещения электрода V4 в 5-м правом межреберье по среднеключичной линии.
    • Элевация ST при V4R имеет чувствительность 88%, специфичность 78% и диагностическую точность 83% при диагностике ИМ ПЖ. [см. Нижний ИМпST]
    Размещение отведения ЭКГ V4R
    Размещение отведения ЭКГ V4R

    Erhardt и соавт. впервые описали использование правостороннего грудного отведения (CR 4 R или V 4 R) при диагностике инфаркта правого желудочка, который ранее считался бессимптомным на электрокардиограмме. Единичное правостороннее прекардиальное отведение в диагностике поражения правого желудочка при нижнем инфаркте миокарда. Am Heart J. 1976]

    Задние отведения

    Отведения V7-9 располагаются на задней грудной стенке в следующих положениях:

    • V7 – по левой задней подмышечной линии, в той же горизонтальной плоскости, что и V6.
    • V8 — Кончик левой лопатки в той же горизонтальной плоскости, что и V6.
    • V9 – Левая параспинальная область, в той же горизонтальной плоскости, что и V6.

    См. Задний ИМпST

    Задние отведения V7 V8 V9
    Отведение Льюиса (S5-отведение)

    Конфигурация отведения Льюиса может помочь определить предсердную активность и ее связь с желудочковой активностью. Назван в честь валлийского кардиолога сэра Томаса Льюиса (1881–1945), впервые описавшего в 1913 г. Полезно:

    • Observing flutter waves in atrial flutter
    • Detecting P waves in wide complex tachyarrhythmia to identify atrioventricular dissociation
    Lewis lead placement
    • Right Arm ( RA ) electrode on manubrium
    • Left Arm ( LA ) электрод над 5-м ICS, правый край грудины.
    • Электрод для левой ноги ( LL ) над правым нижним реберным краем.
    • Провод монитора I
    Оригинальное описание отведения Льюиса (1913 г.)

    Томас Льюис разработал и описал (1913 г.) конфигурацию своего отведения для усиления предсердных колебаний, присутствующих во время мерцательной аритмии.

    При наличии фибрилляции и расположении электродов в непосредственной близости от правого предсердия (отведения 1 и 2 диаграммы) колебания максимальны, а желудочковые сокращения едва заметны. Когда они лежат на длинной оси сердца (отведение 3 ), то хорошо видны как колебания, так и желудочковые комплексы. Наконец, когда они лежат вдоль границы левого или правого желудочка (отведения 4 и 5 ) желудочковые комплексы четкие, колебания небольшие или отсутствуют.

    Соответствующие электрокардиограммы показаны под диаграммой, первая кривая которой идет от обычного отведения II (правая рука к левой ноге). Таким образом легко идентифицируются колебания фибрилляции и четко указывается их происхождение в предсердии. У дрожащих испытуемых колебаний ни в одном из специальных отведений не наблюдается.

    Льюис 1913
    Схема грудной клетки с указанием специальных отведений (от 1 до 5), используемых для выявления колебаний при фибрилляции предсердий; также шесть электрокардиограмм.
    Льюис Т. Фибрилляция предсердий 1913

    Первая электрокардиограмма от отведения II; он состоит из неравномерно расположенных желудочковых комплексов (R, T) и больших и непрерывных колебаний ( f f ).

    Остальные пять кривых от грудной клетки.

    • 1 и 2 взяты из области над правым предсердием; в этих отведениях колебания максимальны, а желудочковые комплексы минимальны.
    • 3 был взят из косого отведения, охватывающего все сердце, и он показывает как колебания, так и желудочковые комплексы.
    • 4 и 5 взяты из отведений по краям желудочков; они показывают лишь небольшой признак колебаний.
    Отведения Фонтейна

    Биполярные прекардиальные отведения Фонтейна (F-ЭКГ) используются для повышения чувствительности обнаружения эпсилон-волн. Назван в честь французского кардиолога и электрофизиолога Ги Юга Фонтена (19 лет).36-2018). Электроды размещаются, как показано на рисунке:

    • Правая рука ( RA ) над рукояткой;
    • Левая рука ( LA ) над мечевидным отростком;
    • и левая нога ( LL ) в стандартном положении V4 (5 й ICS MCL).

    Вместо обычных отведений I, II и III теперь есть три биполярных грудных отведения , которые называются FI, FII и FIII, которые регистрируют потенциалы, возникающие в правом желудочке, от воронки до диафрагмы.

    Вертикальное биполярное отведение FI (аналогично aVF) увеличивает потенциалы предсердий и может использоваться для регистрации:

    • эпсилон-волн;
    • поиск АВ-диссоциации при желудочковой тахикардии;
    • и для изучения аномальных предсердных ритмов, когда зубцы P слишком малы в обычных отведениях.
    Биполярные прекардиальные отведения Фонтейна (F-ЭКГ)
    Направляющая электрода ЭКГ

    Видео Академии ЭКГ
    Отведение ЭКГОтведения от конечностейПрекардиальные отведения

    Связанные темы

    • Реверсирование отведений ЭКГ от конечностей
    • Реверсирование отведений от верхних конечностей
    Advanced Reading

    Online

    • Wiesbauer F, Kühn P. Медмастери
    • Wiesbauer F, Kühn P. Онлайн-курс «Голубой пояс» по ЭКГ: научитесь диагностировать любые проблемы с ритмом. Медмастери
    • Равшани А. Клиническая интерпретация ЭКГ Волны ЭКГ
    • Смит SW. Блог доктора Смита об ЭКГ.

    Учебники

    • Mattu A, Tabas JA, Brady WJ. Электрокардиография в неотложной, неотложной и интенсивной терапии. 2e, 2019
    • Brady WJ, Lipinski MJ et al. Электрокардиограмма в клинической медицине. 1e, 2020
    • Штраус Д.Г., Шокен Д.Д. Практическая электрокардиография Marriott 13e, 2021
    • Хэмптон Дж. Практическая ЭКГ 7e, 2019
    • Грауэр К. Карманный мозг ЭКГ (расширенный) 6e, 2014
    • Брэди В.Дж., Трувит Д.Д. Критические решения в неотложной и неотложной помощи Электрокардиография 1e, 2009 г.
    • Surawicz B, Knilans T. Chou’s Electrocardiography in Clinical Practice: Adult and Pediatric 6e, 2008
    • Mattu A, Brady W. ЭКГ для врача скорой помощи Часть I 1e, 2003 и Часть II
    • Chan TC. ЭКГ в неотложной медицине и неотложной помощи 1e, 2004
    • Smith SW. ЭКГ при остром ИМ. 2002 [PDF]
    LITFL Дополнительная литература
    • Основы библиотеки ЭКГ – кривые, интервалы, сегменты и клиническая интерпретация
    • ЭКГ от А до Я по диагнозу – интерпретация ЭКГ в клиническом контексте
    • Неотложная ЭКГ и сердечно-сосудистая система Curveball — клинические случаи ЭКГ
    • 100 Викторина по ЭКГ — инструмент самооценки для практики обследования
    • Справочные сайты и книги по ЭКГ — лучшие из остальных

    Майк Кадоган

    Адъюнкт-профессор Медицинской школы Кертина, Университет Кертина.
