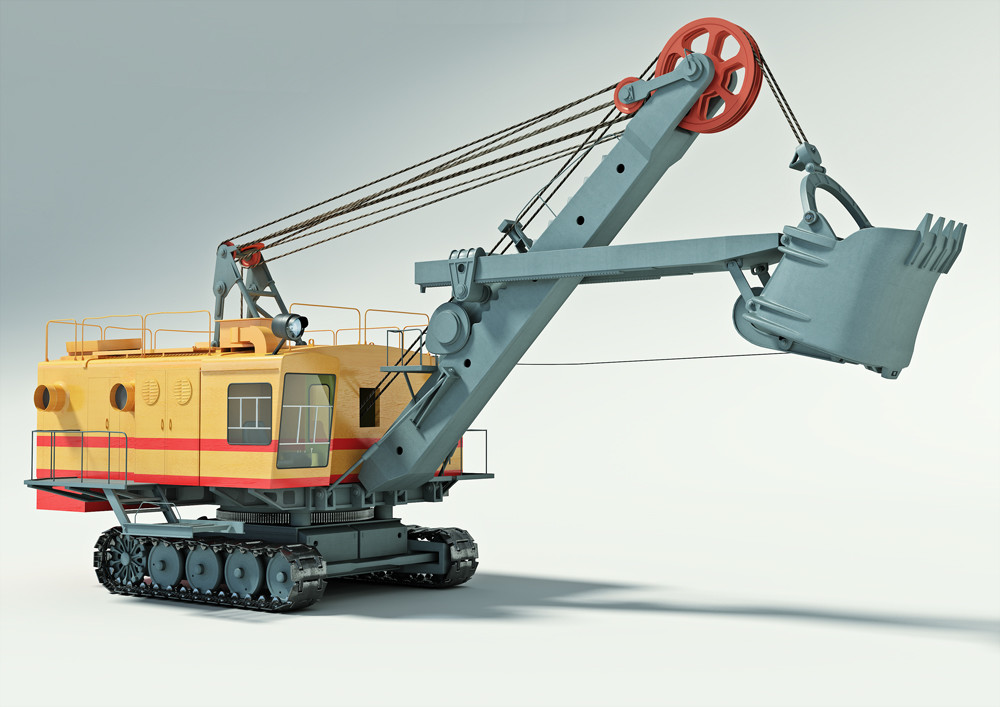

В разделе представлены основные запчасти для экскаваторов ЭКГ-5а. Для того что бы оформить заявку на запчасти для экскаватора вы можете позвонить нам или оформить заказ прямо на сайте.

НазваниеНомер чертежаКоличество
на складе		Срок
изготовления		Заказать
деталь
Барабан1080.55.306 –10 дней
Блок головной1080.05.47-2 –10 дней
Блок уравнительный1080.02.301 –10 дней
Болт стяжной1080.05.360 –10 дней
Болт стяжной1080.05.360-1 –10 дней
Вал – шестерня1080.05.341 – 1 –10 дней
Вал – шестерня1080.16.02-1 –10 дней
Вал – шестерня1080. 16.25-1 –10 дней
Вал – шестерня1080.28.02 110 дней
Вал – шестерня1080.28.10 110 дней
Вал – шестерня1080.28.15 –10 дней
Вал – шестерня1085.20.308 –10 дней
Вал – шестерня1085.20.402 –10 дней
Вал барабана в сборе1080.20.415сб 110 дней
Вал барабана 1085.20.425 сб –10 дней
Вал ведущий1041.06.122 –10 дней
Вал ведущий1080.33.57 –10 дней
Вал ведущий1085.20.401 сб –10 дней
Вал напорный1080. 05.379 –10 дней
Вал промежуточный1080.05.332-1 сб –10 дней
Вал1080.28.01 сб –10 дней
Вал1080.04.13 – 2 –10 дней
Вал1080.20.302 –10 дней
Вал1080.28.19 –10 дней
Вал
1080.28.19-1		 –10 дней
Вал1080.28.40 –10 дней
Вал1080.28.40 – 1 110 дней
Вал1080.33.51-2 –10 дней
Валик1080.04.06-2 –10 дней
Венец зубчатый1080.27.01-1 –10 дней
Вентилятор напора1080. 05.800 сб –10 дней
Вентилятор поворота1080.18.00 сб –10 дней
Вентилятор подъема1080.21.00 сб –10 дней
Втулка1080.02.07-1 –10 дней
Втулка 1080.02.08 –10 дней
Втулка1080.04.12 –10 дней
Втулка1080.04.12 –10 дней
Втулка1080.04.16-1 –10 дней
Втулка1080.05.311 –10 дней
Втулка1080.05.312 –10 дней
Втулка1080.05.382 –10 дней
Втулка1080.05.392 –10 дней
Втулка1080. 27.02 –10 дней
Втулка1080.28.28 –10 дней
Втулка1080.28.28-1 –10 дней
Втулка1080.33.18-1 1010 дней
Втулка1080.33.39 –10 дней
Втулка1080.33.40 –10 дней
Втулка1080.33.41 –10 дней
Втулка1080.33.70 –10 дней
Втулка1080.33.81 –10 дней
Втулка1080.33.82 –10 дней
Гайка центральной цапфы1080.12.12 –10 дней
Диск кулачковый1080.30.02 110 дней
Диск1001. 05.265 810 дней
Диск1001.05.369 810 дней
Диск1080.30.01 –10 дней
Днище ковша1080.52.100 сб –10 дней
Заклепка1080.34.03 –10 дней
Засов днища1080.02.107 сб –10 дней
Засов днища1080.02.108-1 110 дней
Звено гусеничное1080.34.01 1010 дней
Золотник1001.14.136 сб 210 дней
Зуб ковша1080.02.10–1 сб –10 дней
Зуб ковша1080.02.11-1 1510 дней
Зуб ковша1085.52.05 сб –10 дней
Зуб ковша1085. 52.06 –10 дней
Клапан редукционный1080.37.38 сб 210 дней
Клин1080.27.03 –10 дней
Ковш1085.02.00 сб –10 дней
Кожух первой передачи1080.05.550 сб –10 дней

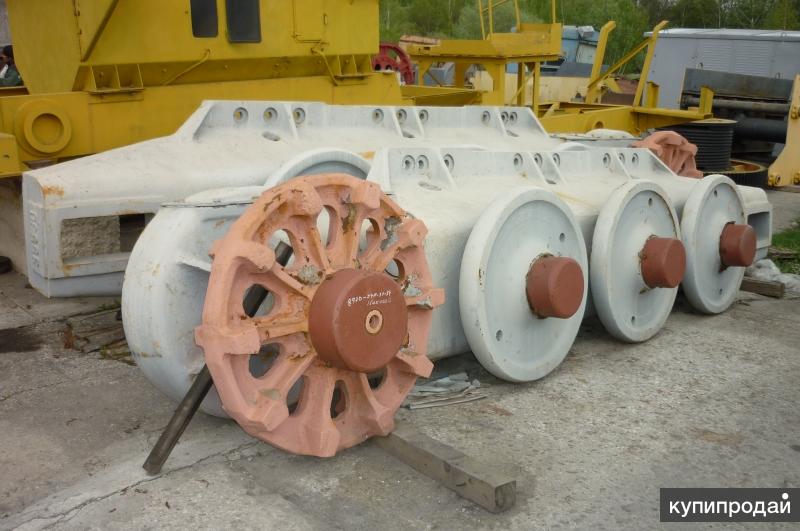

Колесо ведущее1041.06.114 –10 дней

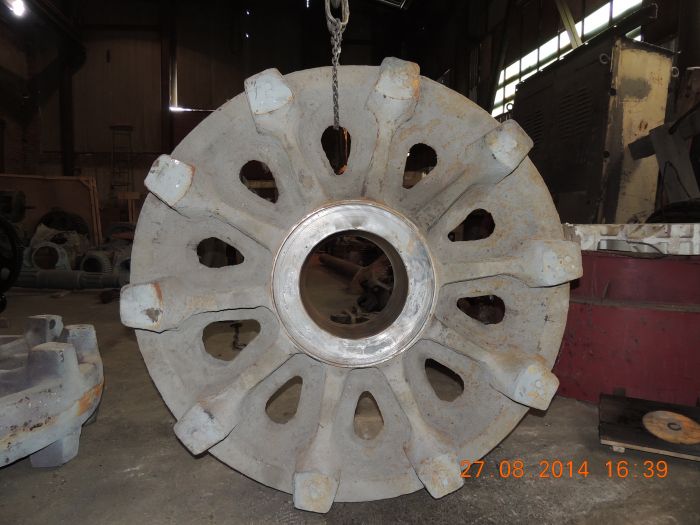

Колесо ведущее1080.33.58 610 дней
Колесо зубчатое1041.06.104-2 –10 дней
Колесо зубчатое1080.05.336-1 –10 дней
Колесо зубчатое
1080.05.390-1		 –10 дней
Колесо зубчатое1080.16.03-3 –10 дней
Колесо зубчатое1080. 16.27-1 –10 дней
Колесо зубчатое1080.20.305-1 –10 дней
Колесо зубчатое1080.20.416 110 дней
Колесо зубчатое1080.28.11-1 –10 дней
Колесо зубчатое1080.28.16 –10 дней
Колесо зубчатое1080.28.20 –10 дней
Колесо зубчатое1080.33.49-3 –10 дней
Колесо натяжное1080.33.10 –10 дней
Колесо опорное1080.33.32 –10 дней
Колесо смазочное1080.28.23-3 210 дней
Колодка1080.05.333 сб –10 дней
Колодка1080. 05.334 –10 дней
Колодка1080.05.716-1сб 210 дней
Колпак1080.33.20 210 дней
Колпак1080.33.56 210 дней
Колпак1080.33.62 410 дней
Кольцо лабиринтное1080.33.43 –10 дней
Кольцо1080.33.22-1 –10 дней
Компрессор ЭК-7В –10 дней
Коромысло ковша1080.02.16 110 дней

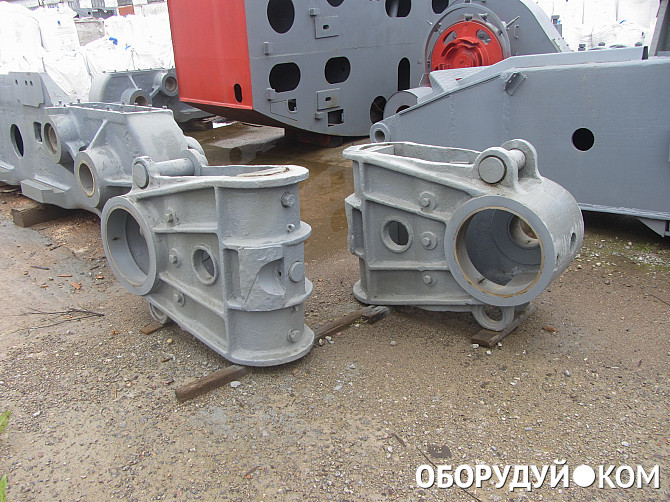

Корпус седлового подшипника1080.55.303-2 –10 дней
Круг роликовый1085.35.00 сб –10 дней

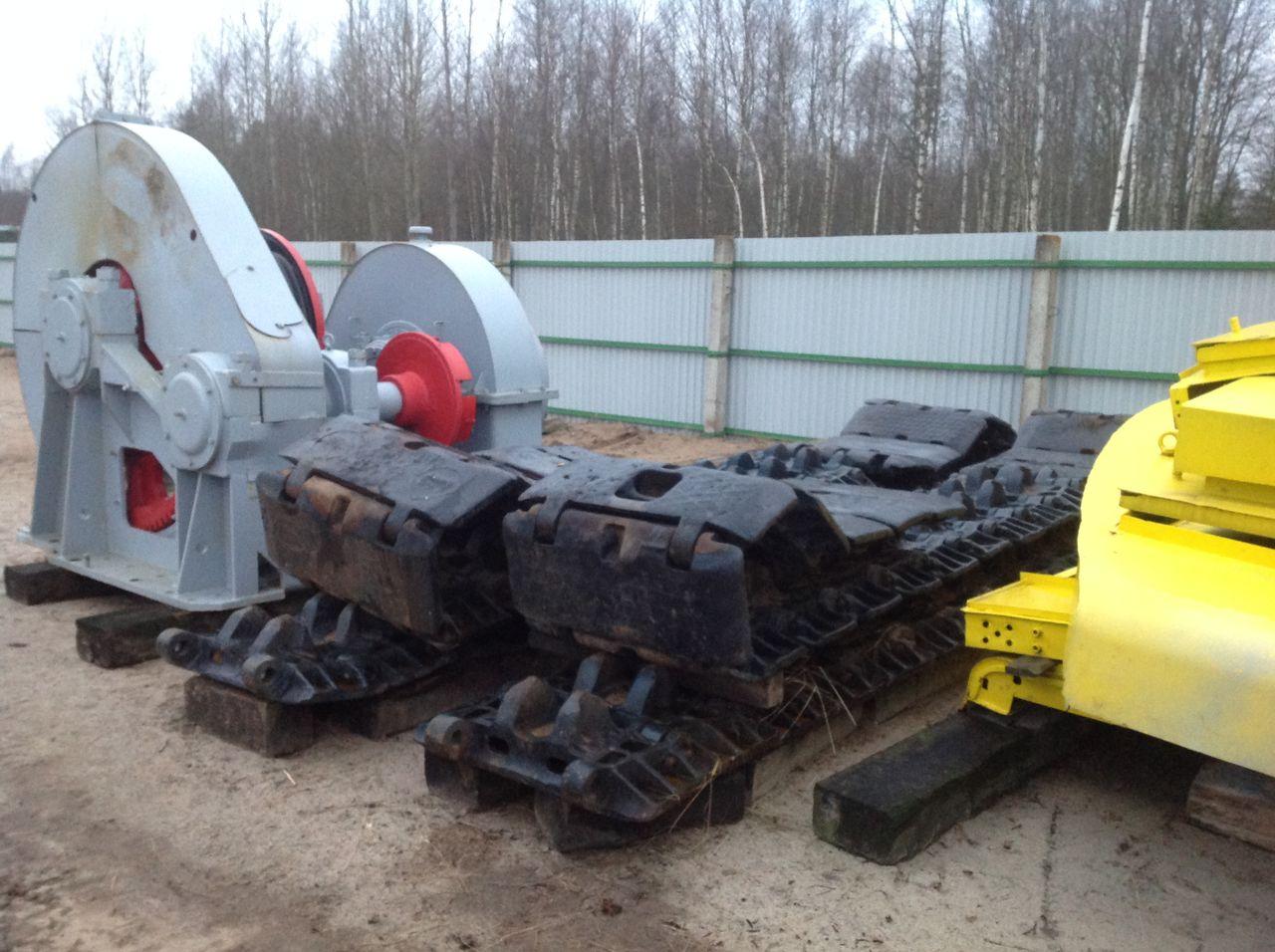

Лебёдка подъёмная1085. 20.00 сб –10 дней
Лента тормозная1080.20.610 сб –10 дней
Лента тормозная1080.22.620 сб –10 дней
Механизм торможения днища ковша1080.02.200 сб –10 дней
Муфта зубчатая1080.28.24 сб –10 дней
Муфта переключения левая1080.30.00 сб –10 дней
Муфта переключения левая1080.30.00–1 сб –10 дней
Муфта переключения правая1080.33.66 –10 дней
Муфта переключения правая1080.31.00-1 сб –10 дней
Муфта промежуточного вала1080.20.200 сб –10 дней
Муфта упругая1080. 28.29 сб –10 дней
Муфта эластичная1080.20.100 сб –10 дней
Обойма блока1080.02.302 –10 дней
Обойма с блоком1080.02.300 сб –10 дней
Обойма1080.30.07 –10 дней
Ограждение1080.33.12 сб –10 дней
Ось барабана1080.20.421-1 –10 дней
Ось натяжная1080.33.17 –10 дней
Ось опорная1080.33.63 –10 дней
Ось ролика1080.35.07-1 –10 дней
Ось1080.05.50-1 –10 дней
Отражатель1080. 33.11 –10 дней
Отражатель1080.33.33 –10 дней
Палец звена1080.34.02 –10 дней
Петля днища1080.02.111 –10 дней
Петля днища1080.52.101-1 –10 дней
Плита напорного механизма1080.05.102 сб –10 дней
Подшипник седловой1080.55.301 сб –10 дней
Ползун боковой1080.05.308 –10 дней
Ползун1080.05.307 –10 дней
Полоса внутренней обоймы1085.35.04 –10 дней
Полоса наружной обоймы1080.35.03 –10 дней
Полумуфта ведомая1080. 20.103 –10 дней
Полумуфта ведомая1080.30.06-1 –10 дней
Полумуфта ведущая1080.20.104 –10 дней
Полумуфта ведущая1080.30.04 –10 дней
Полумуфта1080.28.25–1 –10 дней
Полумуфта1080.28.30-1 210 дней
Полухомут1080.30.08 –10 дней
Пята стрелы1080.05.123 –10 дней
Распределитель03820.00 – 01 310 дней
Редуктор поворота1080.16.00 сб 110 дней

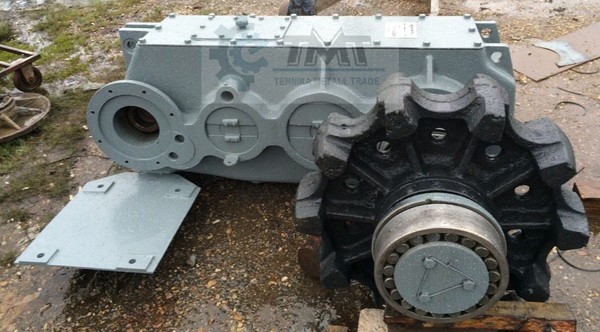

Редуктор хода1080.28.00 – 3 сб 110 дней
Рейка рукояти1080. 04.114-1 –10 дней
Рельс кольцевой1085.35.02 210 дней
Ролик1080.05.607 сб 210 дней
Ролик1085.35.06 –10 дней
Рукав1082.09.51 сб –10 дней
Рукав1082.19.07 сб –10 дней
Рукав1080.19.08 сб –10 дней
Рукав1082.19.18 сб –10 дней
Рукав1082.19.19 сб –10 дней
Рукав1082.19.24 сб –10 дней
Рукав1080.37.65–1 сб 110 дней
Рукав1080.37.65- сб 410 дней
Рукав1080. 37.65 сб –10 дней
Рукав1080.37.65-1 сб –10 дней

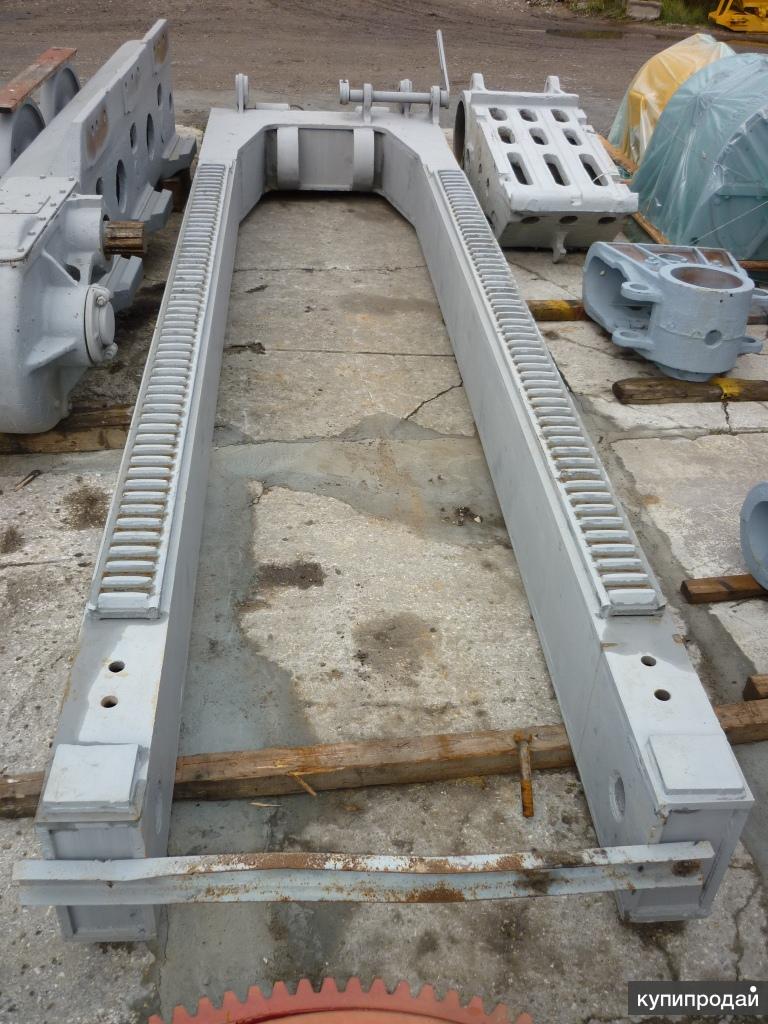

Рукоять1085.04.00 сб –10 дней
Рычаг засова1080.02 101 сб –10 дней
Рычаг1080.04.02 сб –10 дней
Стакан верхний1080.12.05 –10 дней
Стакан нижний1080.12.10-1 –10 дней
Стекло 1080.13.08 –10 дней
Стекло1080.13.11 –10 дней
Стекло1080.13.29 –10 дней
Стекло1080.13.34 –10 дней
Стекло1080.13.36 –10 дней
Стекло1080. 13.41 –10 дней
Стекло1080.13.95 –10 дней
Стенка ковша передняя с наплавкой1085.52.02 сб –10 дней
Стенка ковша передняя1085.52.03 –10 дней
Стойка лебедки1080.20.480 сб –10 дней
Стойка лебедки1085.20.460 сб –10 дней

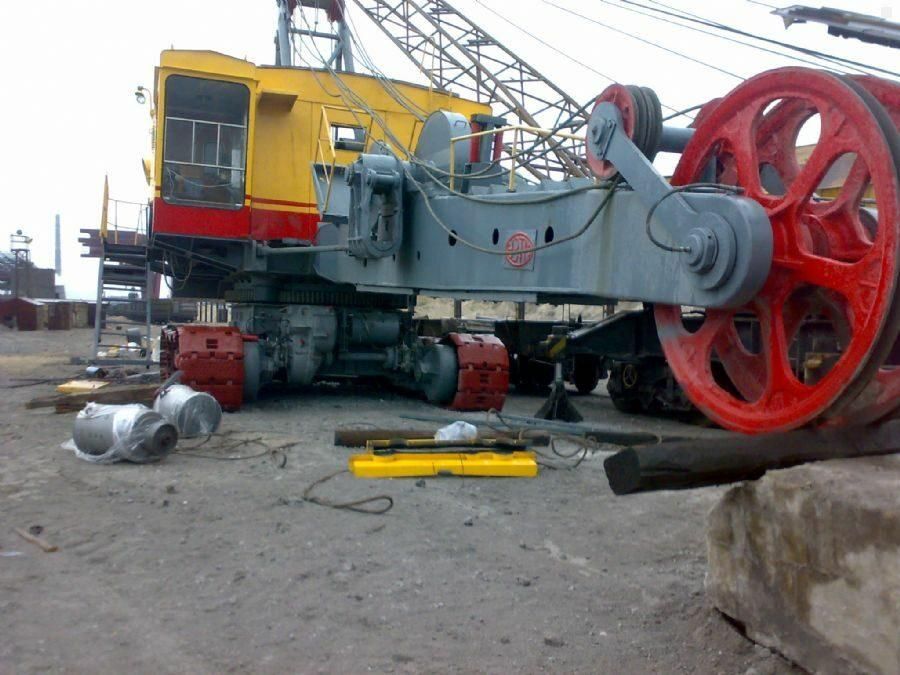

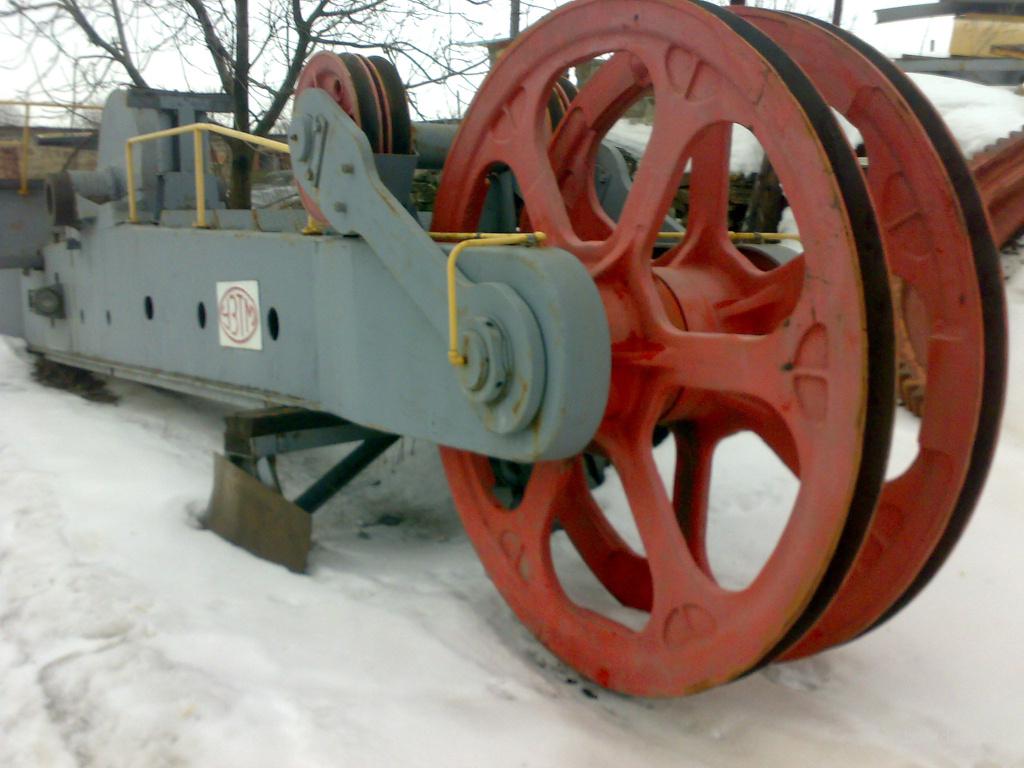

Стрела1080.05.00 сб –10 дней

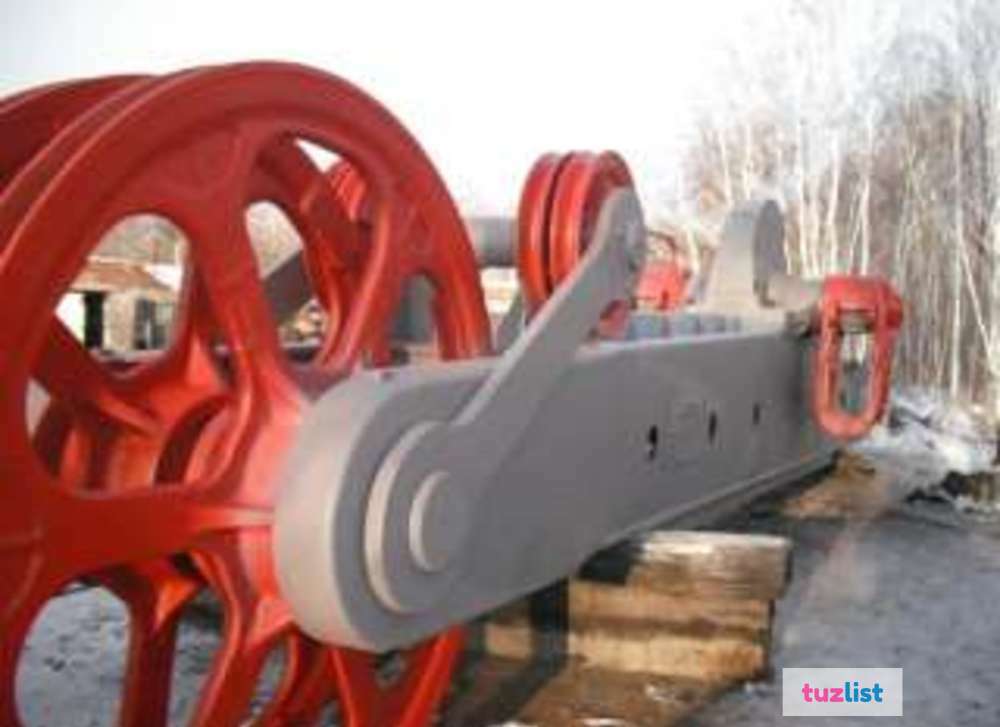

Стрела ( без электрооборудования )1080.05.00 сб –10 дней
Сухарь1085.20.201-1 сб 1210 дней
Сухарь1080.30.05 210 дней
Тормоз напора1080.05.700 сб 110 дней
Тормоз поворота1080. 17.00 сб 210 дней
Тормоз подъема1080.20.600 сб –10 дней
Тормоз хода1080.29.00 сб 110 дней
Тяга стрелы1080.04.01 сб –10 дней
Тяга стрелы1080.05.452 –10 дней
Тяга стрелы1080.05.65-1 сб –10 дней
Тяга стрелы –10 дней
Упор1080.04.11 210 дней
Упор1085.04.05 –10 дней
Установка компрессора ЭК – 7В1085.19.100 сб –10 дней
Установка направляющих роликов1080.05.600 сб 110 дней
Хомут1080. 33.23-1 –10 дней
Хомут1080.33.60-1 –10 дней
Цапфа центральная1080.12.00-2 сб –10 дней
Цапфа центральная1080.12.04-4 –10 дней
Цепь1080.02.105 сб 210 дней
Цилиндр гидравлический1080.30.100 сб 210 дней
Цилиндр1080.05.701 сб 210 дней
Цилиндр –10 дней
Цилиндр 110 дней
Шайба –10 дней
Шайба1080.05.398 –10 дней
Шайба1080.05.398-1 –10 дней
Шайба1080. 05.398-2 –10 дней
Шайба1080.12.13 –10 дней
Шайба 1080.33.66 –10 дней
Шестерня кремальерная1080.55.306 410 дней
Шестерня1080.05.372-1 110 дней
Шестерня1080.16.40-2 210 дней
Шестерня1080.33.50 –10 дней
Шкив1080.05.337-1 –10 дней
Шкив1080.28.33 110 дней
Шток1080.30.03 –10 дней


Каталог №7 Запчастей для карьерного гусеничного Экскаватора ЭКГ-5А

Каталог №7 Запчастей для карьерного гусеничного Экскаватора ЭКГ-5А
  • Главная
    • /
  • Каталог
    • /
  • Запчасти
    • /
  • Запчасти на карьерный экскаватор ЭКГ
    • /
  • Каталог запчастей для ЭКГ-5А
  • Часть 1 каталога – запчасти на экскаваторы ЭКГ-5А, ЭКГ-8И, ЭКГ-10, ЭКГ-12, ЭКГ-15
  • Часть 2 каталога – запчасти для экскаватора ЭКГ-5А: рабочее оборудование, запчасти для ковша и днища ковша
  • Часть 3 каталога – запчасти корпуса ковша, механизм торможения ковша, обойма с блоком, механизм открывания днища ковша, лебедка открывания ковша, рукоять ковша
  • Часть 4 каталога – запчасти для экскаватора ЭКГ-5А: стрела, головная часть стрелы, ограничитель хода рукоятки, тяга, вентиляция напора, тормоз напора, цилиндр, колодка
  • Часть 5 каталога – запчасти для экскаватора ЭКГ-5А: механизм напорный, подшипник седловой, ползун боковой, амортизатор, установка направляющих роликов, защита стрелы, платформа с механизмом, стойка двуногая, обойма блока, лебедка подъемная, муфта эластичная, муфта промежуточного вала
  • Часть 6 каталога – запчасти для экскаватора ЭКГ-5А: привод барабана, вал ведущий, вал барабана, тормоз, цилиндр, редуктор, вал быстроходный, вал тихоходный, пневмосистема, установка электрокомпрессора, распределитель РЭП, пневмосистема кабины, редуктор поворота, тормоз поворота, кабина машиниста, цапфа центральная, лебедка стреловая, тележка ходовая, муфта переключения права

Цилиндр гидравлический

  1080. 30.100-1СБ Цилиндр гидравлический   13,7
1 1080.30.105-1 Крышка 2 0,55
2   Кольцо 075-085-58-2-2 ГОСТ9833-73 2 0.007
3 1080.30.102 Цилиндр 1 8,3
4   Манжета 65×45-1 ТУ38.1051725-86 2 0,015
5 1080.30.106-1 Втулка 2 0,26
6   Манжета 55×35-1 ТУ38.1051725-86 2 0,013
7 1080.30.101 Поршень 1 3,2



Система гидравлическая

  1080. 37.00-2СБ Система гидравлическая   355
1 1080.37.65СБ Рукав с арматурой L=610 1 1,54
2 9107.88.00-1 Насосная установка 16 1 89
3 1080.37.38СБ Клапан 1 1,24
4   Манометр МПЗ-У-40 ГОСТ 2405-88 1 0.68
5 1080.37.68-1СБ Фильтр 1 0,5
6 1001.14.136СБ Золотник 2 7,4
7 1080.37.65-03СБ Рукав с арматурой L=1600 мм 1 2,46
8 1080.37.65-01СБ Рукав с арматурой L=700 мм 4 1,67
9 1080. 37.65-02СБ Рукав с арматурой L= 1100 мм 4 2,01







Золотник

  1001.14.136СБ Золотник   7,4
1 1001.20.94 Пробка 1 0,3
2 1001.20.95 Корпус 1 3,47
3 1001.14.201-2 Золотник 1 0,46
4 1001.20.96 Шайба 1 0,002
5 1001.14.138-2 Гайка 1 0,03
6 1001.20.97 Прокладка 2 0,002
7 1001. 14.139-3 Пружина 1 0,005
8 1001.14.140 Тяга 1 0,07
9   Шайба А10.02 СТП К444-80 2 0,004
10 1001.14.142 Втулка соединительная 1 0.8
11   Манжета 1-18×10-6 ГОСТ14896-84 1 0,0013
12 1001.20.99 Кронштейн 1 2
13   Ось 10×25 ГОСТ 9650-80 1 0,018



Тормоз хода

  1080.29.00-2СБ Тормоз хода   97,5
1 1080. 05.716-1СБ Колодка 2 9,1
2 1080.05.720 Пружина 2 0,02
3   Ось25х130ГОСТ9650-80 4 0,538
4 1080.29.01 СБ Каркас 1 52,6
5 1080.05.719 Рычаг, лист 12x170x425 4 2
6   Ось 20×90 ГОСТ9650-80 2 0,221
7 1080.29.02СБ Цилиндр 1 14
8 1080.05.721 Валик 2 0,3
9 1080.05.724 Траверса 2 0,3
10 1080.05.723 Болт 2 0,17



Цилиндр

  1080. 29.02СБ Цилиндр   14
1 1080.29.04 Цилиндр 1 4,5
2 1080.29.05-1 Кольцо 1 0,1
3 5005.17.14 Манжета Д50 1 0,01
4 1080.29.07-1 Шток 1 5,8
5 1080.05.706 Пружина 1 1,6
6 1080.05.704 Шпилька 2 0,4
7 1080.29.08 Фланец 1 0,9



Редуктор ходового механизма

  1080. 28.00-1СБ Редуктор ходового механизма   1637
1 1080.28.09-1СБ Вал II 1 142
2 1080.28.42 Кожух 1 26
3 1080.28.29СБ Муфта упругая 1 55
4 1080.28.54 Пробка 1 0,5
5 1080.28.01 СБ Вал I 1 73
6 1080.28.35 Корпус подшипника 1 92
7   Кольцо СП 242-218-14 ГОСТ6308-71 1 0.46
8 1080.28.36 Крышка 1 12,7
9   Кольцо СП 197-168-12 ГОСТ6308-71 1 0. 38
10 1080.28.40-1 Вал 1 152
11   Масленка МВ-3/8″ 1 0,052
12   Подшипник 113532 ГОСТ520-89 1 23
13 1080.28.24-1СБ Муфта зубчатая 4 95,5
14 1080.28.65-2 Втулка 1 0,65
15 1080.28.23-3 Колесо смазочное 1 1,9
16 1080.28.21 Шайба 1 8,7
17 408415.013-00.000 Пробка IIМЗО 2 0,282
18 1080.28.20-1 Колесо зубчатое 1 485
19 0. 04518 Кольцо нажимное 225 2 1,9
20 0.03520-04 Манжета HP 220 2 0,19
20   Пружина 220 2 0,048
21 1080.28.19-1 Вал 1 140
22 1080.28.13СБ Вал III 1 295
23 1080.28.46 Крышка 1 14
24 1080.28.58 Шайба упорная 4 2,7
25   Подшипник 113618 ГОСТ520-89 1 8,8
26 1080.28.72 Втулка 1 4,43
27 1080.28.12 Шайба 1 0,7





Вал II

  1080. 28.09-1СБ Вал II   142.0
1 1080.28.11-2 Колесо 1 107.0
2 1080.28.171 Шпонка 1 0.197
3 1080.28.72 Шайба 1 0.7
4   Болт ЗМ 16×35.58 ГОСТ 7798-70 4 0.091
5   Проволока 2,0-0-С ГОСТ 3282-74 0.3м 0.007
6   Подшипник 3618 ГОСТ 5721-75 1 9
7 1080.28.10                                    Вал шестерня 1 24



Муфта упругая

  1080. 28.29СБ            Муфта упругая   55.0
1 1080.28.30-1                                Полумуфта 1 10
2 1080.28.31                                    Палец 8 0.3
3   Гайка М20.4 ГОСТ5915-70 8 0.071
4   Шайба 20.02 СТП К352-80 8 0.097
5 1001.05.265 Диск 3 1
6   Прокладка 70/25хЗ-Т-МБ-С1С 32 0.0148
7 1080.28.33                                    Шкив 1 35.0
8   Шайба 20. 65Г ГОСТ 6402-70 8 0.012

9



Гайка М20.04 ГОСТ 5916-70

16

0.035



Вал I



1080.28.01СБ

Вал I



73.0

1

1080.28.02

Вал шестерня

1

12.0

2



Подшипник 7516 ГОСТ 333-79

2

2

3

1080. 28.08

Прокладка Ф220

4

0.051

4

1080.28.70

Прокладка Ф220

4

0.073

5

1080.28.03

Крышка лабиринтная

1

3.0

6

1080.28.04

Втулка

1

1.0

7

1080.28.07

Шпилька,шестигранник 24

3

0. 09

8

1080.28.06

Фланец

1

52.0

9

1080.28.05

Крышка

1

0.05







Как прочитать ЭКГ за 5 шагов

Что такое ЭКГ и для чего она используется?

Электрокардиограф (ЭКГ или ЭКГ) записывает электрические сигналы от сердца и фиксирует их на мониторе компьютера или принтере. Например, кардиологи часто проводят этот тест, чтобы определить, здорово ли сердце. Они также часто используются для проверки различных сердечных заболеваний.

Компоненты цикла ЭКГ и что они нам говорят

Есть несколько компонентов теста ЭКГ, которые важны для чтения полоски. Для начала каждая ЭКГ состоит из больших блоков, содержащих маленькие блоки. Оба набора ящиков измеряют время и расстояние. Большая коробка, обычно называемая «большой коробкой» (5 мм), представляет собой 0,20 секунды. С другой стороны, маленький прямоугольник (1 мм) представляет 0,04 секунды.

ЭКГ в 12 отведениях записывает 10-секундную полосу ритма. На этой полосе деятельность сердца представлена ​​ линиями. Провалы и всплески в цикле ЭКГ называются волнами , которые представляют различные фазы сердечной деятельности. Чтобы прочитать ЭКГ, важно понимать компоненты волны.

P-Wave

Модель P-Wave записывает электрическую активность через верхних камер сердца . Он представляет деполяризацию предсердий, или сокращение.

Интервал PR

Интервал PR охватывает период от начала деполяризации предсердий (P-зубец до начала деполяризации желудочков (комплекс QRS).

Период продолжительности этого интервала может определить здоровье сердца и помощь в диагностике заболеваний

Комплекс QRS

Комплекс QRS регистрирует электрическую активность нижних камер сердца. Представляет деполяризацию желудочков, или сокращение. Он состоит из…

Волна Q: первое движение вниз

Волна R: первое отклонение вверх

Волна S: первое отклонение вниз

T-волна

Подобно зубцу P, зубец T записывает активность верхней камеры сердца . Тем не менее, он представляет предсердная реполяризация, или релаксация.

5-этапный метод чтения полосы ЭКГ

1. Определите и изучите зубцы P

Зубец P, расположенный в начале цикла ЭКГ, должен быть представлен и находиться в вертикальном положении.  Отсутствующий или перевернутый зубец P является аномальным.

P-волна также не должна быть больше 1 большого прямоугольника в высоту и 1 большого прямоугольника в ширину. Нормальная продолжительность обычно составляет от 0,06 до 0,12 секунды.

2. Измерьте интервал PR

Следующим шагом является измерение интервала PR. Для этого подсчитайте количество маленьких прямоугольников между началом зубца P и пиком комплекса QRS. Затем умножьте это число на  0,04 секунды.

Нормальная продолжительность интервала должна составлять от 0,12 до 0,20 секунды.

3. Измерение комплекса QRS

Для измерения комплекса QRS подсчитайте количество маленьких квадратиков  от начала до конца комплекса QRS , затем разделите на 0,04 секунды .

Обычный целевой диапазон: 0,06–0,12 секунды .

4. Определение ритма

Существует 3 основные категории ритмов, а именно… ular:  Переменный интервал R–R с шаблоном

Нерегулярно Нерегулярно:  Вариативный интервал R–R без паттерна

Чтобы определить ритм, измерьте расстояние между зубцами R. Определите, совпадают ли они по всей полосе.

Если расстояния совпадают, то ритм правильный.  Если нет, ритм  нерегулярный.

5. Определение частоты сердечных сокращений

Существует множество методов определения частоты сердечных сокращений с помощью ЭКГ/ЭКГ. Обратите внимание, что нормальный диапазон в состоянии покоя составляет от 60 до 100 ударов в минуту.

В зависимости от того, является ли ритм регулярным или нерегулярным, существуют различные методы, которые широко используются для точного измерения частоты сердечных сокращений.



Метод большого ящика

Если сердечный ритм регулярный, можно использовать метод большого ящика. Для этого разделите 300 на количество больших прямоугольников между зубцами R.

Например, если между набором R есть 5 больших прямоугольников, частота сердечных сокращений будет 60 ударов в минуту.



6-секундный метод

Если сердечный ритм нерегулярный и вы работаете с 6-секундной полоской, 6-секундный метод является простым и жизнеспособным вариантом.

Сначала начните с подсчета # зубцов R  от начала до конца 6-секундной полосы. Когда вы закончите считать, умножьте это число на 10.

Например, если вы насчитали 6 R, частота сердечных сокращений будет 60 ударов в минуту.



Метод подсчета квадратов

В этом методе используется последовательность 300-150-100-75-60-50-43-37 . Таким образом, первая толстая линия — 300, следующая — 150 и так далее.

Сначала считайте от первого комплекса QRS и остановите последовательность на следующем комплексе QRS. Затем, когда 2-й комплекс QRS находится между двумя толстыми линиями. Наконец, взять среднее значение этих двух строк.

Например, если 2-й комплекс QRS находится между 75 и 60, частота сердечных сокращений будет 67 ударов в минуту.

Цитаты

https://nurse.org/articles/how-to-read-an-ECG-or-EKG-electrocardiogram/

https://www. healio.com/cardiology/learn-the-heart/ecg-review/ecg-interpretation-tutorial/approach-to-ecg-interpretation

http://www.meddean.luc.edu/lumen/meded/medicine/skills /ekg/les1prnt.htm

Больше сообщений

ЭКГЕКГЭКГ StripHow to

Close X

Поиск продуктов

×

Список желаний 0

Продолжить покупки

Отведение ЭКГ позиционирование • LITFL • Основы библиотеки ЭКГ

ЭКГ — одно из самых полезных исследований в медицине. Электроды, прикрепленные к грудной клетке и/или конечностям, регистрируют небольшие изменения напряжения в виде разности потенциалов, которая преобразуется в визуальную запись.

Основные ориентиры
3-электродная система
  • Использование 3 электродов (RA, LA и LL)
  • Монитор отображает биполярные отведения (I, II и III)
  • определенные конечности)
размещение электродов с 3 отведениями
система с 5 электродами
  • использует 5 электродов (правый, правый, левый, левый и грудной)
  • Монитор отображает биполярные отведения (I, II и III)
    • 902 32 И  однополярное отведение (в зависимости от положения коричневого грудного отведения (позиции V1–6))
Размещение электродов в 5 отведениях
ЭКГ в 12 отведениях
  • 10 Электроды, необходимые для получения ЭКГ в 12 отведениях
    • 4 Электроды на всех 4 конечностях (прав. , RL) 6 Электроды на precordium (V1–6)
  • Мониторы в 12 отведениях (V1–6), (I, II, III) и (aVR, aVF, aVL)
  • Позволяет интерпретировать определенные области сердца
    • Нижние (II, III, aVF) Боковой (I, aVL, V5, V6) Передний (V1–4)
12 отведений Размещение прекардиального электрода
  • V1 : 4-е межреберье (ICS), ПРАВЫЙ край грудины
  • V2 : 4-й ICS вдоль ЛЕВОГО края грудины 902 35
  • V4 : 5-й ICS , среднеключичная линия
  • V3 : посередине между V2 и V4
  • V5 : 5-й ICS, передняя подмышечная линия (на том же уровне, что и V4)
  • V6 :  5-й ICS, средне-подмышечная линия (на том же уровне как V4)
Стандартное размещение электродов ЭКГ в 12 отведениях

Размещение дополнительных отведений

Правостороннее размещение электродов ЭКГ

Существует несколько подходов к записи правосторонней ЭКГ:

  • Полный набор правосторонних отведений получается при размещении отведений V1 -6 в зеркальном отображении на правой стороне груди (см. схему ниже).
  • Может быть проще оставить V1 и V2 в их обычном положении и просто перенести отведения V3-6 на правую сторону грудной клетки (т.е. V3R на V6R).
Размещение отведения ЭКГ в 12 отведениях справа
  • Наиболее подходящим отведением является V 4 R, , которое получают путем размещения электрода V4 в 5-м правом межреберье по среднеключичной линии.
  • Подъем сегмента ST при V4R имеет чувствительность 88%, специфичность 78% и диагностическую точность 83% при диагностике ИМ ПЖ. [см. Нижний ИМпST]
Размещение отведения ЭКГ V4R
Размещение отведения ЭКГ V4R

Erhardt и соавт. впервые описали использование правостороннего грудного отведения (CR 4 R или V 4 R) при диагностике инфаркта правого желудочка, который ранее считался бессимптомным на электрокардиограмме. Единичное правостороннее прекардиальное отведение в диагностике поражения правого желудочка при нижнем инфаркте миокарда. Am Heart J. 1976]

Задние отведения

Отведения V7-9 располагаются на задней грудной стенке в следующих положениях:

  • V7 – по левой задней подмышечной линии, в той же горизонтальной плоскости, что и V6.
  • V8 – Кончик левой лопатки в той же горизонтальной плоскости, что и V6.
  • V9 – Левая параспинальная область, в той же горизонтальной плоскости, что и V6.

См. Задний ИМпST

Задние отведения V7 V8 V9
Отведение Льюиса (отведение S5)

Конфигурация отведения Льюиса может помочь определить предсердную активность и ее связь с желудочковой активностью. Назван в честь валлийского кардиолога сэра Томаса Льюиса (1881-1945), впервые описавшего в 1913 г. Полезно:

  • Наблюдение за волнами трепетания предсердий
  • Обнаружение зубцов P при тахиаритмии с широкими комплексами для выявления атриовентрикулярной диссоциации ) электрод на рукоятке
  • Левая рука ( LA ) электрод над 5-м ICS, правый край грудины.
  • Электрод для левой ноги ( LL ) над правым нижним реберным краем.
  • Провод монитора I
Оригинальное описание отведения Льюиса (1913 г.)

Томас Льюис разработал и описал (1913 г.) конфигурацию своего отведения для усиления предсердных колебаний, присутствующих во время мерцательной аритмии.

При наличии фибрилляции и расположении электродов в непосредственной близости от правого предсердия (отведения 1 и 2 диаграммы) колебания максимальны, а желудочковые сокращения едва заметны. Когда они лежат на длинной оси сердца (отведение 3 ), то хорошо видны как колебания, так и желудочковые комплексы. Наконец, когда они лежат вдоль границы левого или правого желудочка (отведения 4 и 5 ) желудочковые комплексы четкие, колебания небольшие или отсутствуют.

Соответствующие электрокардиограммы показаны под диаграммой, первая кривая которой идет от обычного отведения II (правая рука к левой ноге). Таким образом легко идентифицируются колебания фибрилляции и четко указывается их происхождение в предсердии. У дрожащих испытуемых колебаний ни в одном из специальных отведений не наблюдается.

Льюис 1913
Схема грудной стенки с указанием специальных отведений (от 1 до 5), используемых для выявления колебаний при фибрилляции предсердий; также шесть электрокардиограмм.
Льюис Т. Фибрилляция предсердий 1913

Первая электрокардиограмма от отведения II; он состоит из неравномерно расположенных желудочковых комплексов (R, T) и больших и непрерывных колебаний ( f f ).

Остальные пять кривых от грудной клетки.

  • 1 и 2 взяты из области над правым предсердием; в этих отведениях колебания максимальны, а желудочковые комплексы минимальны.
  • 3 был взят из косого отведения, охватывающего все сердце, и показывает как колебания, так и желудочковые комплексы.
  • 4 и 5 взяты из отведений по краям желудочков; они показывают лишь небольшой признак колебаний.
Отведения Фонтейна

Биполярные грудные отведения Фонтейна (F-ЭКГ) используются для повышения чувствительности обнаружения эпсилон-волн. Назван в честь французского кардиолога и электрофизиолога Ги Юга Фонтена (19 лет).36-2018). Электроды размещаются, как показано на рисунке:

  • Правая рука ( RA ) над рукояткой;
  • Левая рука ( LA ) над мечевидным отростком;
  • и левая нога ( LL ) в стандартном положении V4 (5 th ICS MCL).

Вместо обычных отведений I, II и III теперь есть три биполярных грудных отведения , которые называются FI, FII и FIII, которые регистрируют потенциалы, возникающие в правом желудочке, от воронки до диафрагмы.

Вертикальное биполярное отведение FI (аналогично aVF) увеличивает потенциалы предсердий и может использоваться для регистрации:

  • эпсилон-волн;
  • поиск АВ-диссоциации при желудочковой тахикардии;
  • и для изучения аномальных предсердных ритмов, когда зубцы P слишком малы в обычных отведениях.
Биполярные прекардиальные отведения Фонтейна (F-ЭКГ)
Направляющая электрода ЭКГ

Видео Академии ЭКГ
Отведение ЭКГОтведения от конечностейПрекардиальные отведения

Связанные темы

  • Реверсирование отведений ЭКГ
  • Реверсирование отведений верхних конечностей
Расширенное чтение

Онлайн

  • Wiesbauer F, Kühn P , Мастерство ЭКГ: желтый пояс онлайн-курс. Понимание основ ЭКГ. Медмастери
  • Wiesbauer F, Kühn P. Мастерство ЭКГ: Синий пояс онлайн-курс: Станьте экспертом по ЭКГ. Медмастери
  • Кюн П., Хоутон А. Мастерство ЭКГ: Черный пояс Семинар. Расширенная интерпретация ЭКГ. Медмастерство
  • Равшани А. Клиническая интерпретация ЭКГ Волны ЭКГ
  • Смит SW. Блог доктора Смита об ЭКГ.

Учебники

  • Матту А., Табас Дж. А., Брейди В. Дж. Электрокардиография в неотложной, неотложной и интенсивной терапии. 2e, 2019
  • Brady WJ, Lipinski MJ et al. Электрокардиограмма в клинической медицине. 1e, 2020
  • Штраус Д.Г., Шокен Д.Д. Практическая электрокардиография Marriott 13e, 2021
  • Хэмптон Дж. Практическая ЭКГ 7e, 2019
  • Грауэр К. Карманный мозг ЭКГ (расширенный) 6e, 2014
  • Брэди В.Дж., Трувит Д.Д. Критические решения в неотложной и неотложной помощи Электрокардиография 1e, 2009
  • Surawicz B, Knilans T. Chou’s Electrocardiography in Clinical Practice: Adult and Pediatric 6e, 2008
  • Mattu A, Brady W. ЭКГ для врача скорой помощи Часть I 1e, 2003 и Часть II
  • Чан ТК. ЭКГ в неотложной медицине и неотложной помощи 1e, 2004
  • Smith SW. ЭКГ при остром ИМ. 2002 [PDF]
LITFL Дополнительная литература
  • Основы библиотеки ЭКГ – кривые, интервалы, сегменты и клиническая интерпретация
  • ЭКГ от А до Я по диагнозу – интерпретация ЭКГ в клиническом контексте
  • Неотложная помощь при ЭКГ и сердечно-сосудистая система Curveball – клинические случаи ЭКГ
  • 100 Викторина по ЭКГ – инструмент самооценки для практики обследования
  • Справочные материалы по ЭКГ САЙТЫ и КНИГИ – лучшие из лучших остальное

Майк Кадоган

Адъюнкт-профессор Медицинской школы Кертина, Университет Кертина.
