Экскаватор ЕК 18 технические характеристики и устройство, двигатель и расход топлива, схема и размеры

Опубликовал: Александр Стёпченко в Cтроительная техника, Спецтехника, Экскаваторы 21.11.2018 0 16,113 Просмотров

Страший брат из семейства Твэкс ЕК и просто хороший работяга. Рассмотрим что он из себя представляет и чем отличается от братьев меньших.

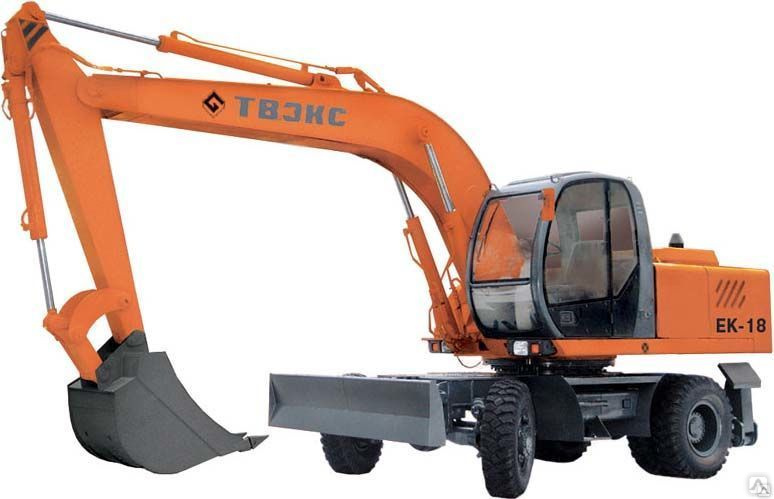

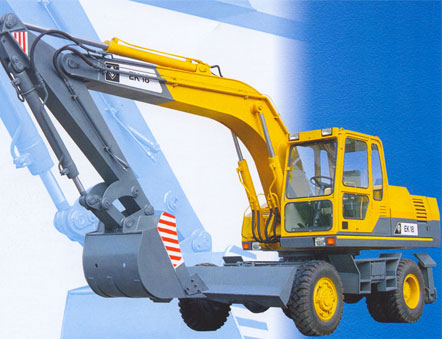

Среди продуктов Тверского завода экскаватор ТВЭКС ЕК-18 обладает самыми высокими мощностными показателями. Такие преимущества, как длительный срок службы и надежность техники, обусловлены применением усиленной металлической конструкции несущей части.

Потребители также отмечают высокие технические характеристики машины, в России ЕК-18 является одной из наиболее востребованных моделей отечественного производства. Компания-производитель ОАО «Тверской Экскаватор» изготавливает большое количество строительной специальной техники. Гидравлическая спецмашина оборудуется пневмоколесным ходом. Позиционируется экскаватор как универсальная, производительная, неприхотливая, простая в уходе техника для выполнения землеройных задач. Экономичность ее обусловлена доступностью и низкой стоимостью деталей, малым потреблением топлива.

Содержание

  • 1 Назначение
  • 2 Модификации
  • 3 Технические характеристики
    • 3.1 Двигатель
    • 3.2 Расход топлива
    • 3.3 Коробка передач
    • 3.4 Электрооборудование
    • 3.5 Ходовая часть
    • 3.6 Гидравлическая система
  • 4 Устройство
    • 4.1 Габаритные размеры
    • 4.2 Кабина
    • 4.3 Навесное оборудование
  • 5 Преимущества и недостатки

Назначение

Экскаватор ТВЭКС 18 легко справляется с грунтами любой категории, что позволяет использовать технику повсеместно. Основные работы, для выполнения которых используется ЕК-18:

  • планировка территорий;
  • погрузочно-разгрузочные работы с паллетными грузами;
  • снос строительных объектов;
  • карьерные работы;
  • производство выемок – котлованов, траншей;
  • другие виды строительных и сельскохозяйственных работ.

Производимый в России, экскаватор ТВЭКС ЕК-18 неприхотлив к условиям эксплуатации. Он обладает высокой производительностью при высоких и низких температурах, повышенной влажности и т.д. Благодаря таким качествам, как эффективность, надежность, ремонтопригодность и универсальность, экскаватор стал незаменимым помощником на строительных площадках и в карьерах.

Модификации

Существует несколько модификаций техники, основными отличительными чертами каждой модели является гидравлическая система и мотор. Последний может устанавливаться иностранного или российского производства. Зарубежный агрегат характеризуется более высокой мощностью, экономичностью и длительными периодами между техобслуживанием.

МодельЕК-18-20ЕК-18-30ЕК-18-60ЕК-18-90
ДвигательММЗ 245СPerkins 1104C-44TAД-245 2S2
Тип двигателяДизельный, жидкостного охлаждения
Мощность двигателя, л. с.105123122
ГидравликаПСМBosch-Rexroth
Рукоять, м2,2/,2,8/3,4
Емкость ковша, куб. м1,0/0,7/0,65
Глубина копания5,77/6,37/6,97
Высота выгрузки,м6,24/6,5/6,75
Продолжительность цикла, с18,5
Скорость передвижения, км/час20
Габаритные размеры, мм9360/2500/3158
Вес техники, т18,4

Модификации ЕК-18:

  • стандартная модель ЕК-18;
  • ТВЭКС ЕК-18-20 характеризуется увеличенной эффективностью, на него устанавливается стандартный рабочий орган (ковш) вместительностью 1 куб. м. Все компоненты техники производятся в России. Основной остов имеет усиленную конструкцию, что гарантирует высокую производительность при работе в тяжелых условиях. ТВЭКС 18-20 может оборудоваться большим количеством дополнительных рабочих органов. Данная модификация считается самой мощной и многофункциональной;
  • ЕК-18-30 представляет собой предыдущую модель с усовершенствованной гидравлической системой иностранного производства;
  • ЕК-18-40 в стандартной комплектации имеет грейферный захват в качестве рабочего органа. Эта спецтехника наиболее часто используется на лесозаготовке и предприятиях по переработке металлолома. Опционально на данную модель может устанавливаться подъемная кабина (с помощью гидравлики) и скраповый орган;
  • ЕК-18-44 представляет собой улучшенный вариант предыдущей модели. Здесь стандартно устанавливаются гидроподъемная кабина, скраповый орган, пятичелюстной грейфер вместительностью 0,65 м3, полноповоротный ротатор. Основное его предназначение – погрузочно-разгрузочные работы полувагонов, а также работы, для которых предназначена модификация ЕК-18-40;
  • ТВЭКС ЕК-18-60 оборудуется гидравлическим двигателем хода совместного производства компаний Bosch и Rexroth, гидравлическим насосом, силовой установкой производства компании Perkins;
  • ЕК-18-90М – новейшая разработка производителя, в которой устанавливаются мосты с дифференциалами повышенного трения, за счет которых улучшается способность преодолевать сложные участки. Рулевое колесо производства Италии имеет меньшие размеры, что создает более комфортные условия работ для оператора. Кроме того, кабина обладает повышенной жесткостью. Силовая установка характеризуется увеличенными мощностными показателями, что благоприятно сказывается на эффективности техники. Опционально устанавливаются рукояти различного размера, в качестве стандартной используется 2,2 м. Увеличение ее длины способствует более глубокому рытью, но вместительность рабочего органа при этом снижается.

Технические характеристики

Для увеличения грузоподъемности ТВЭКС 18 предусмотрена установка двух стрелоподъемных гидроцилиндров и ковша объемом 1 куб. м.

К основным техническим характеристикам ТВЭКС ЕК-18 относятся:

  • масса – 18 т;
  • вместительность рабочего органа стандартной сборки – 0,65 м3, 0,77 м3, 1 м3;
  • высота разгрузки – от 6,24 м до 6,75 м;
  • радиус рытья – от 8,85 м до 10 м;
  • глубина рытья – от 5,77 м до 6,97 м;
  • угол поворота рабочего органа – 177 град.

Характеристики тяжелой строительной спецтехники зависят от модификации. Высокие показатели машина демонстрирует при температуре окружающей среды от -40 до +40 градусов. Таким образом, экскаватор может работать не только в России, но и в других странах.

Двигатель

Д-245 2S2

Высокие характеристики ТВЭКС 18 обусловлены установкой мощного двигателя Д-245 объемом 4,75 л. Это четырехтактная четырехцилиндровая силовая установка мощностью 77 кВт или 107 лошадиных сил. Она оборудуется системой водяного охлаждения и системой прямой подачи горючей смеси. Частота вращения составляет 2200 оборотов за минуту работы. Топливо используется дизельное, запуск агрегата производится посредством электрического стартера. Вспомогательные элементы двигателя изготавливаются в Германии. Модификации могут оснащаться мотором Perkins, модель 1104С-44ТА мощностью 123 лошадиные силы.

МодельЕК-18-20ЕК-18-30ЕК-18-60ЕК-18-90
ДвигательММЗ 245СPerkins 1104C-44TAД-245 2S2
Тип двигателяДизельный, жидкостного охлаждения
Мощность двигателя, л. с.105123122
Топливный бак255 л

Цилиндры отечественного двигателя диаметром 110 мм расположены рядно, по вертикали. Основные компоненты мотора – шатуны, поршни, блок цилиндров, головка цилиндров, маховик, коленчатый вал. Все они являются обслуживаемыми. Для повышения показателей силовой установки используется турбонаддув, благодаря которому обеспечивается повышение крутящего момента до максимального значения (386 Нм) и приемистости. Сила наддува регулируется оператором.

Для запуска двигателя в мороз предусмотрен предпусковой нагреватель производства Германии «Hydronic 10».

Расход топлива

Составляет 236 г/кВт за час работы, емкость для дизельного горючего вмещает 255 л.

Коробка передач

Коробка перемены передач
1 – фланец; 2 – вал-полумуфта; 3, 16 – манжеты; 4, 8, 11, 18,20,23,25 – подшипники; 5 – гидромотор; 6, 28 – корпус; 7, 9, 19,24, 26 – шестерни; 10 – вал-шестерня; 12, 17,29 – крышки; 13 – шкив тормозной; 14 – колодка тормозная; 15 -палец; 21,27 – полумуфты; 22 – вал.

Коробка перемены передач (КПП) EK-18 служит для передачи крутящего момента от гидромотора к ведущим мостам; для переключения передач, включения / выключения переднего моста и недопущения самопроизвольного старта движения экскаватора (задействования стояночного тормоза). В составе кробки перемены передач – гидромотор, 2х-ступенчатая зубчатая передача, механизм переключения передач, стояночный тормоз. В мостах экскаватора смонтированы пневматические тормоза колодочного типа.

Электрооборудование

Электрооборудование EK-18 отвечает за пуск двигателя, освещение рабочей зоны при необходимости, вентиляцию кабины, включение световой сигнализации при передвижении спецмашины, и за предпусковой прогрев дизеля. Кроме стартера, птребители электроэнегрии на данной технике – это контрольно-измерительная, осветительная и светосигнальная аппаратура, электродвигатели вентиляторов, подогреватель мотора. Все источники и потребители тока соединены по однопроводной схеме, при которой минусовым проводом служит металлоконструкция («масса») спецмашины.

Ходовая часть

Ходовая часть представлена колесным шасси. На экскаватор устанавливается гидростатическая КПП производства немецкой компании ZF, которая характеризуется высокой надежностью, длительным сроком службы и эффективностью при любых условиях работ. Данная трансмиссия при совместной работе с двигателем позволяет технике двигаться со скоростью до 20 км/ч.

Перемещение экскаватора ТВЭКС 18 по рабочей площадке осуществляется автономно. Для транспортировки техники на рабочий объект необходимо использовать буксир, при этом предельная скорость движения достигает 40 км/ч.

В стандартную сборку входят опора-отвал и два аутригера, которые обеспечивают устойчивость машины.

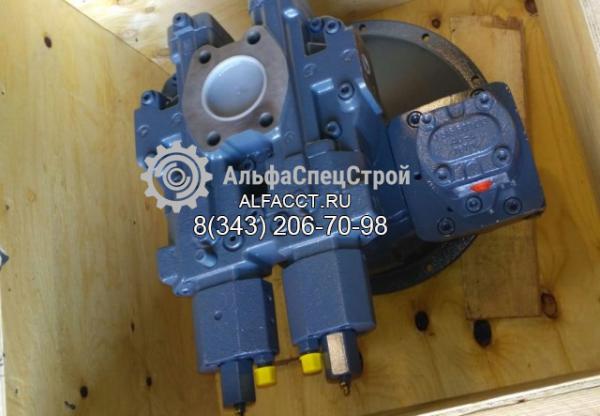

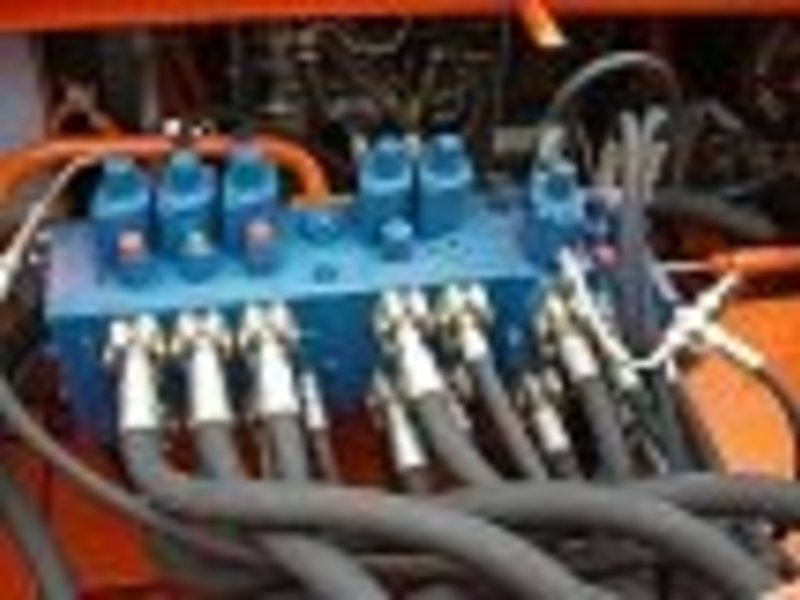

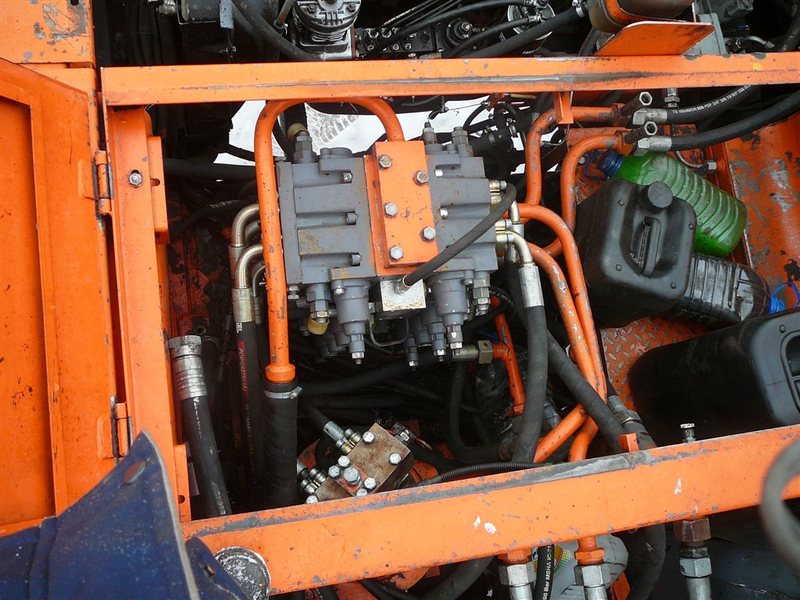

Гидравлическая система

У потребителя есть возможность купить ТВЭКС ЕК-18 с различными гидравлическими системами в зависимости от модификации машины. Стандартно устанавливается система производства российской компании «Пневмостроймашина». Она характеризуется мощностью 50 кВт или 70 лошадиных сил. Предельное давление в системе составляет 28 МПа, а насос, который его создает, перекачивает 248 л гидравлической жидкости за минуту работы. Бак, предназначенный для гидрожидкости, вмещает 350 л.

Модификации оснащаются системой совместного производства Bosch и Rexroth.

Устройство

К основным достоинствам экскаватора ТВЭКС ЕК-18 относятся:

  • простота управления и производства сервисных работ;
  • надежность, долговечность;
  • универсальность и многофункциональность, обусловленные установкой дополнительных рабочих органов;
  • продуктивность;
  • установка силового агрегата высокой мощности;
  • установка удобного сидения оператора;
  • устойчивость;
  • установка эргономичной кабины оператора с большим углом обзора, защитными барьерами от пыли и повышенным уровнем безопасности.

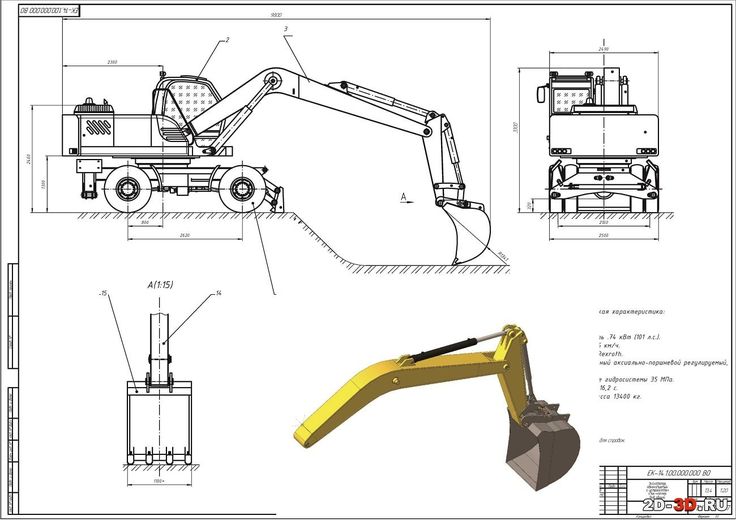

Габаритные размеры

Габариты ЕК-18: 9,4 м х 2,5 м х 3,25 м (5,25 м при поднятой кабине). В зависимости от модификации, размеры техники могут отклоняться от указанных на 0,1 – 0,2 м.

ПараметрЗначение
длина9,4 м
ширина2,5 м
высота3,25 м
дорожный просвет0,315 м

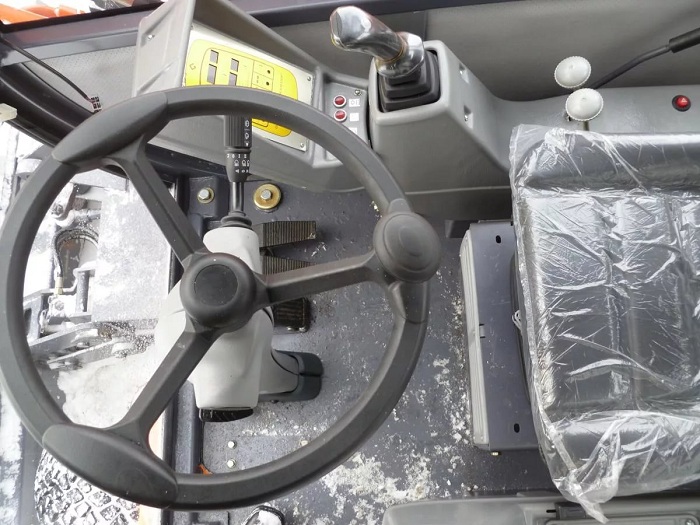

Кабина

К преимуществам кабины экскаватора относятся повышенная безопасность и удобство пользования. Управление экскаватором ТВЭКС ЕК-18 теперь осуществляется еще проще, а все внимание оператора сконцентрировано не на элементах управления, а на рабочем процессе.

Сама кабина была запроектирована российской компанией-производителем. Она имеет большую площадь остекления, отменную виброизоляцию, в стандартную комплектацию входит отопительная система. Опционально можно установить систему кондиционирования, рулевое колесо уменьшенного размера с возможностью регулировки, кресло водителя с настройкой под индивидуальные особенности, систему джойстикового управления.

Положение кабины оператора относительно ходовой части несколько изменилось. Теперь вся рабочая площадка находится в зоне видимости. Такое новшество позволило ЕК-18 стать конкурентом зарубежной техники мировых брендов. При этом соотношение качество/цена отечественной модели в несколько раз превосходит аналогичный показатель иностранной спецтехники.

Приборная панель включает в свой состав контроллеры и элементы управления, расположение которых тщательно продумано. В кабине экскаватора ТВЭКС ЕК-18 имеется несколько отсеков для вещей – инструментов, аптечки, личных вещей и т.д.

Навесное оборудование

Техника является многофункциональной и универсальной за счет возможности установки различного навесного оборудования. В стандартную комплектацию входит ковш вместительностью от 0,65 м3 до 1 м3 в зависимости от модификации и длины рукояти. В продажу ТВЭКС ЕК-18 поступает в комплекте с рабочими органами:

  • грейферы – погрузочный (5-челюстной) для сыпучих грузов, копающий;
  • рыхлитель применяется при разработке скальных и мерзлых грунтов;
  • гидравлический молот необходим для сноса бетонных и железобетонных строительных объектов или их частей, для разработки мерзлых грунтов;
  • бревнозахват с возможностью оперировать грузами массой до 3 т. Гарантирует высокую эффективность при производстве погрузочно-разгрузочных работ и складировании паллетных материалов. Дополнительно может устанавливаться полноповоротный ротатор;
  • гидравлические ножницы используются для разделки металлических изделий и дробления твердых материалов.

Преимущества и недостатки

Приобретение ЕК 18 ТВЭКС — грамотное и долгосрочное капиталовложение. Спецтехника с увеличенными техническими и хорошими ходовыми возможностями, простое и понятное управление, неприхотливая в эксплуатации и обслуживании. С доступными и приемлемыми ценами на запасные части и большим количеством центров технической поддержки, практически в каждом городе. По результатам опроса — окупаемость в самые короткие сроки.
К недостаткам можно отнести только один: колесная формула машины не предназначена для работы в условиях слабонесущих грунтов.





Количество отзывов Оставить отзыв

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

length < 1″>Будьте первым, чтобы оставить отзыв.

{{{ review.rating_title }}}

Показать еще

Оставить отзыв

  • Надежность
  • Удобство и комфорт
  • Ремонтопригодность
  • Ходовые качества

18 | СпецЗапчасть и Гидравлика

Наименование товара Применяемость Цена, руб
Адаптер 21.07.001 Экскаваторы ЕК-14, ЕК-18, ЕТ-18 По запросу
Блок управления 13.80.04.400 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Блок управления 13.80.04.450 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Блок управления 13.80.04.500 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Вал механизма поворота ЭО-3322Б. 03.30.006 Экскаваторы, ЕК-18 По запросу
Водило 20.40.005 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Втулка В-41.18.013.047 Экскаваторы ЭО-3323, ЕК-12, ЕК-14, ЕК-18 По запросу
Втулка шкворня в сб. 20.30.100 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Гидрозамок 13.71.80.610 (620) Экскаваторы, ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Гидрозамок 13.71.80.670Е Экскаваторы, ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Гидрозамок 13.71.80.680Е Экскаваторы, ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Гидромолот МГ-300, НМ-230 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Гидромотор МГ 3. 12/32.1.Б (310.12.01.03) ДУ-74, ДКМ-40, МД-433, МД-511, КО-318, ЭО-4225А, ЭО-3323А, ЕК-12, ЕК-14, ЕК-18, ЕТ-14, ЕТ-16, ЕТ-18, ЕТ-25, ЭО-5124, ЭО-5126, МЛ-119А По запросу
Гидроцилиндр грейфера ЦГ-60.40х305.11 Экскаваторы, ЕК-18-40 По запросу
Гидроцилиндр опоры ЦГ-125.80х400.11 Экскаваторы, ЭО-3323А, ЕК-14, ЕК-18 По запросу
Гидроцилиндр отвала ЦГ-100.63х250.11 Экскаваторы, ЭО-3323А, ЕК-14, ЕК-18 По запросу
Гидроцилиндр отвала ЦГ-100.63х280.11 Экскаваторы, ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Гидроцилиндр рукояти ЦГ-110.80х1100.11 Экскаваторы, ЕК-12, ЕК-18-40 По запросу
Гидроцилиндр рукояти ЦГ-125.90х1400.11 Экскаваторы, ЕК-18
По запросу
Гидроцилиндр рукояти, стрелы, ковша ЦГ-125. 80х1100.11 Экскаваторы, ЕК-14, ЕК-18, ЕТ-18 По запросу
Гидроцилиндр рулевого управления ЦГ-60.30х203.11 (правый) Экскаваторы, ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Гидроцилиндр рулевого управления ЦГ-60.30х203.11-01 (левый) Экскаваторы, ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Гидроцилиндр стрелы, ковша ЦГ-125.80х1100.11 Экскаваторы, ЕК-18, ЕТ-18 По запросу
Зап. части к КПП и мостам вилки, шестерни, фланцы, валы, полумуфты, водило, полуоси, шкворни, цапфа Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Золотник дифференциальный 07.06.400 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Карданный вал в ассортименте Экскаваторы ЕК-18 По запросу
Клапан А040351. 08.01Е.00 Манипуляторы Инман По запросу
Клапан КПП32Е 00 (КПП 32-250-40 ОСР) Экскаваторы, ЭО-3323, ЕК-12, ЕК-14, ЕК-18, погрузчик ВП-05 По запросу
Клапан пневмогидравлический 60.05.000 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Клапан предохранительный Е510.20.10 (КП-20-250-400РС) Экскаваторы, ЭО-3323, ЕК-12, ЕК-14, ЕК-18 По запросу
Комплект карданных болтов (12+4)
Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18		 По запросу
Корпус 72.51.008 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Корпус в сборе 20.50.800р Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Корпус в сборе 72. 51.200 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Механизм поворота без гидромотора 03.30.000 Экскаваторы ЭО-3322, ЭО-3323А, ЕК-18 По запросу
Наконечник в сборе 71.40.400 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Наконечник в сборе для гидроцилиндра поворота колес 20.40.303 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Опорно-поворотное устройство ОПРУ-1400 Экскаваторы, ЕК-18 По запросу
Палец 21.50.110 Экскаваторы ЕК-18 По запросу
Палец 25.50.070.000 Экскаваторы ЕК-18 По запросу
Передача главная 20.31.000 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Пневмогидроаккумулятор 640. 021 (ПГА с гидроклапанами) Экскаваторы ЕК-12, ЕК-14, ЕК-18, ЕТ-14, ЕТ-16, ЕТ-18 По запросу
РВД 8 комплект (28шт.) Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
РК-ЕК18-100.63/1-ЕП ремкомплект Отвал На гц 100/63 производства Елецгидроагрегат (полный) По запросу
РК-ЕК18-100.63/1-СП ремкомплект Отвал, опоры На гц 100/63 производства Спецгидравлика (полный) По запросу
РК-ЕК18-100.63/1в-ТП ремкомплект Отвал На гц 100/63 производства Твэкс (с 07г) (полный) По запросу
РК-ЕК18-100.63/1г-ТП ремкомплект Отвал На гц 100/63 производства Твэкс (до 04г) (полный) По запросу
РК-ЕК18-100.63/2-ТП ремкомплект Отвал На гц 100/63 производства Твэкс (04-06гг) (полный) По запросу
РК-ЕК18-125.
80/1-ЕП ремкомплект		 Ковш, стрела, опоры На гц 125/80 производства Елецгидроагрегат (полный) По запросу
РК-ЕК18-125.80/1-СП ремкомплект Опоры На гц 125/80 производства Спецгидравлика (полный) По запросу
РК-ЕК18-125.80/1а-ТП ремкомплект Ковш, стрела, опоры На гц 125/80 производства Твэкс (до 02г) (полный) По запросу
РК-ЕК18-125.80/1б-ТП ремкомплект Ковш, стрела, опоры На гц 125/80 производства Твэкс (02-03гг) (полный) По запросу
РК-ЕК18-125.80/1в-ТП ремкомплект Ковш, стрела, опоры На гц 125/80 производства Твэкс (с 07г) (полный) По запросу
РК-ЕК18-125.80/2-ТП ремкомплект Ковш, стрела, опоры На гц 125/80 производства Твэкс (04-06гг) (полный) По запросу
РК-ЕК18-125. 90/1-ЕП ремкомплект Рукоять На гц 125/90 производства Елецгидроагрегат (полный) По запросу
РК-ЕК18-125.90/1а-ТП ремкомплект Рукоять На гц 125/90 производства Твэкс (до 02г) (полный) По запросу
РК-ЕК18-125.90/1б-ТП ремкомплект Рукоять На гц 125/90 производства Твэкс (02-03гг) (полный) По запросу
РК-ЕК18-125.90/1в-ТП ремкомплект Рукоять На гц 125/90 производства Твэкс (с 07г) (полный) По запросу
РК-ЕК18-125.90/2-ТП ремкомплект Рукоять На гц 125/90 производства Твэкс (04-06гг) (полный) По запросу
РК-ЕК18-60.30/1-ТП ремкомплект Поворот колёс ЕК-18 На гц 60/30 производства Твэкс (полный) По запросу
РК-ЕК18-БУ/3-ТП ремкомплект Блок управления 13. 80.04.400…920-20 На блок управления производства Твэкс По запросу
РК-ЕК18-Г/3-ТП ремкомплект Гидрораспред-ль 520 На гидрораспределитель производства Твэкс По запросу
РК-ЕК18-К/3-ТП ремкомплект Коллектор (7 каналов) На центральный коллектор производства Твэкс По запросу
РК-ЕК18-ПГА/3-ТП ремкомплект Пневмогидроаккумулятор На пневмогидроаккумулятор с гидроклапанами производства Твэкс По запросу
Рычаг регулировочный 20.30.500 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Стопор коронки 23.21.040 Экскаваторы ЕК-14-18 По запросу
Суппорт 20.30.800 (левый) Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Суппорт 20. 30.900 (правый) Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Тяга поперечная 71.40.300 (буксировочная в сборе) Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Тяга поперечная в сборе 20.40.300 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Фильтроэлемент МF MSZ303BMNB Экскаваторы, ЕК-12, ЕК-14, ЕК-18, MANITOU (ML, MT), Liebherr (LTM) По запросу
Фильтроэлемент МF MSZ403BMNB Экскаваторы, ЕК-12, ЕК-14, ЕК-18 По запросу
Центральный коллектор 6 и 7 канальный Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Шестерня ведущая (хвостовик) 20.31.100 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Шкворень 20. 30.039 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Шкворень 20.30.040 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу
Шкив тормозной 70.20.023 Экскаваторы ЭО-3323А, ЕК-12, ЕК-14, ЕК-18 По запросу

Klauke EK 50/18 CFM 6 мм² – 240 мм² Аккумуляторный обжимной инструмент Makita

> Обжимные инструменты>Аккумуляторные и гидравлические обжимные инструменты>Klauke EK 50/18 CFM 6 мм² – 240 мм² Makita Гидравлический обжимной инструмент с питанием от батареи – 50 кН

Артикул №: EK5018CFM

Производитель: Klauke

  • Предназначен для использования с обжимными матрицами в соответствии с DIN 48083
  • Обеспечивает быстрое обжатие благодаря автоматической остановке втягивания (ARS)
  • Краткий обзор всех данных об инструменте благодаря дисплею и приложению i-press®

Подробнее

Стоимость доставки

Информация о доставке и возврате

    Подробнее

    Особенности

      Версия
    • Работает от аккумулятора Bosch доступен здесь
    • Этот обжимной инструмент с питанием от батареи имеет открытую вращающуюся головку.
    • Обеспечивает контроль качества с помощью визуальных и акустических сигналов в случае ошибки обжима.
    • Концепция управления одной кнопкой для управления всеми функциями инструмента, что делает этот обжимной инструмент очень простым в использовании.
    • Неутомительные операции благодаря небольшому весу, что делает этот гидравлический обжимной инструмент пригодным для использования в течение длительного периода времени.
    • Светодиодный фонарь для улучшенного освещения рабочей зоны.
    • Просто и безопасно – автоматическое втягивание после завершения операции для повышения эффективности.
    • Автоматический стопор втягивания (ARS) для управления позиционированием в случае многократного обжима.
    • Всегда готов к работе благодаря заряду аккумулятора и сервисному дисплею.
    • Подходит для использования со сменными обжимными матрицами серии 18, имеющими узкий обжимной профиль.
    • Рукоятка линейного типа.

    Technical Details

    1956
    Maximum crimping force 50kN
    Opening width 17mm
    Crimping range 6mm² – 240mm²
    Crimping cycle от 5 секунд до 6 секунд (в зависимости от обжима поперечного сечения)
    Напряжение аккумулятора 18 В
    Батарея 1,5 AH, LII-Ion
    .
    Вес, включая батарею 2,8 кг
    Температура окружающей среды от -10°C до + 40°C
    9 Используемый обжимной инструмент0024
    Tubular cable lugs and connectors – Copper
    suitable for Connecting material Crimping range mm² Crimping profile
    Copper tubular cable lugs and connectors, standard design, tubular cable lugs for switch соединения шкафа 6 – 240
    Соединители стандартного типа 6 – 95
    Insulated cable lugs and connectors, insulated pin terminals 10 – 95
    Tubular cable lugs and connectors for fine stranded conductors 10 – 50
    Tubular cable lugs и соединители для одножильных проводов 1,5 – 16
    Кабельные наконечники и соединители по DIN – Медь
    Подходит для Соединительный материал Сжимной диапазон мм² ПРОФИЛЬ КОМПРИНА
    КОМПРОССИОННЫЙ КАБЕЛИ – 185
    Компрессионное соединение DIN 46267 6 – 70
    0116
    Подходит для Связующий материал Сжимной линейка мм² ПРИНАЦИОННЫЙ ПРОФИЛЬ
    Solderless Solderles CU 10 – 70
    Изолированные терминалы и концерты без припая0115 Рукава для компактных дирижеров и проводников в форме сектора-медь
    Подходит для Связочный материал ПРИНЯТНЫЙ ДИСКИ 3-жильные и 4-жильные секторные жилы 10 см – 300 шт. / 240 см
    Компрессионные кабельные наконечники и соединители по DIN – Алюминий
    . re/se
    Подходит для Соединительный материал
    Алюминиевые соединители 6 – 70
    Компрессионные соединения для соединений с полным натяжением проводников Aldrey 9501 согласно DIN2 95010058 25 – 95
    Compression cable lugs and connectors – Aluminium/Copper
    suitable for Connecting material Crimping range mm² Crimping profile
    Compression кабельные наконечники и соединители – алюминий/медь 10 – 185 п.м./см, 16 – 240 п.м.0056 suitable for Connecting material Crimping range mm² Crimping profile
    C-type terminal clamps 4 – 50
    Cable end sleeves
    подходит для Соединительный материал Диапазон обжима мм² Обжимной профиль
    Кабельные наконечники 10 – 95
    Twin-cable end sleeves 2 x 4 – 2 x 16
    Twin cable-end sleeves, special trapezoid crimp for fine stranded conductors 2 x 4 – 2 x 16

    Показать стандартное оборудование

    9001
    1. 19.
    ЧАСТЬ № Описание
    RAL1
    RAL1
  • 9
    • .0058
    LGL1 Makita quick-charger for 18 V Li-Ion batteries
    KK50NG Hard plastic carrying case

    Related Products

    Accessories

    Related categories

    Ask a вопрос

    Если на ваш вопрос еще нет ответа ниже, используйте форму ниже, чтобы задать вопрос об этом продукте.

    Обратите внимание, что используйте эту форму только для того, чтобы задать конкретный вопрос об этом продукте, например технические характеристики. Если вы хотите сделать общий запрос, пожалуйста, используйте нашу форму обратной связи вместо

    Мой вопрос:

    Имя: (Будет отображаться рядом с вашим вопросом, когда на него будет дан ответ. Необязательно, если вы предпочитаете оставаться анонимным, оставьте поле пустым.)

    Электронная почта: * ( Требуется уведомление при наличии ответа)

    Подтвердить E-mail:

    Отправить вопрос

    Гидравлическая подвеска X18CRT

    Передатчик: №
    Зарядное устройство: №

    Добавить комментарий

    Размеры ( длина, ширина, высота ): 6,00 1,00 1,00 см
