Еще задолго до окончания войны, в 1944 г. на заводе началось проектирование нового одноковшового экскаватора. В конце 1945 г. впервые в СССР и в мировой практике заводскими инженерами и технологами был сконструирован и поставлен на промышленное производство универсальный полноповоротный механический экскаватор Э-505 с гидравлическим управлением и ковшом вместимостью 0,5 м3. За создание этой машины группа заводских конструкторов была удостоена Сталинской премии. В 50-е годы завод выпускал дизельные экскаваторы-краны Э-656 на пневмоколесном ходу с ковшом вместимостью 0,5 м3 и грузоподъемностью 10 т, а также бурильно-крановые машины БКГМ-АН-63, предназначенные для бурения в различных грунтах углублений диаметром до 0,5 м и глубиной до 1,7 м и установки столбов длиной до 9 м и массой до 600 кг.

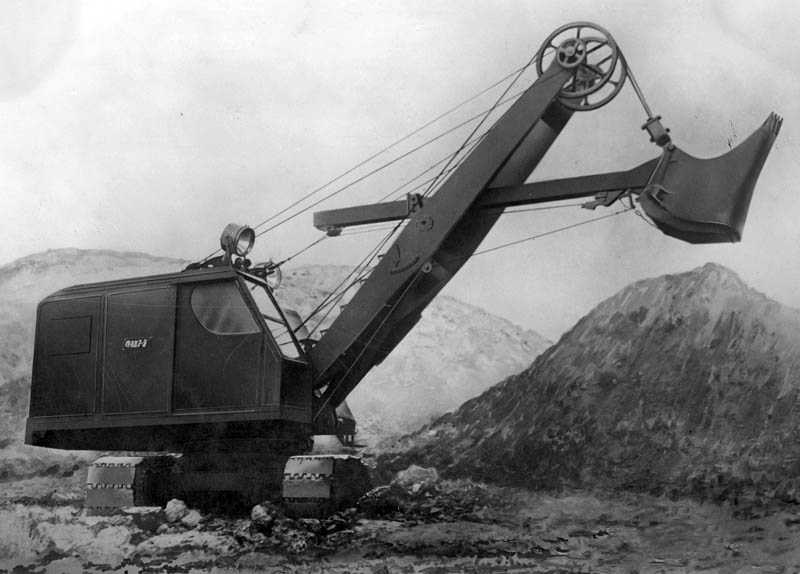

 С 1956 г. началось производство механических полноповоротных экскаваторов

 В начале 1970-х г. был взят курс на широкое применение гидропривода экскаваторов. В планах министерства предусматривался полный перевод основных экскаваторных заводов (Калининского, Ленинградского, Ковровского и Воронежского) на выпуск машин с гидроприводом. Но есть такие работы или регионы использования, где применение гидравлической техники невозможно или нерационально – это на мелиоративных работах и в промышленных карьерах, при устройстве свайных фундаментов, а также при экстремальных температурных условиях, где гидравлическая техника слаба и бессильна. Поэтому на Донецком и Костромском экскаваторных заводах сохранили производство традиционных тросовых (канатных) экскаваторов.

 В 1985 г. индекс выпускаемой машины Э-652Б привели в соответствие новому отраслевому стандарту наименования спецтехники – экскаватор стал называться ЭО-4111Б, экскаватор Э-652БС, предназначенный для работ в условиях низких температур, стал маркироваться как ЭО-4111БС. В 1986 г. появилась модификация «В», а в 1988 г. «Г» с полностью измененным внешним видом. Расшифровка индекса, согласно стандарту, следующая: “ЭО” – экскаватор одноковшовый, “4” – эксплуатационная масса от 19 до 30 тонн (наш экскаватор имел массу 21,2 тонны), “1” на второй позиции – гусеничный ход, “1” на третьей позиции – тросовое рабочее оборудование, “1” на четвёртой позиции – порядковый номер модели, “Буква” – модификация.

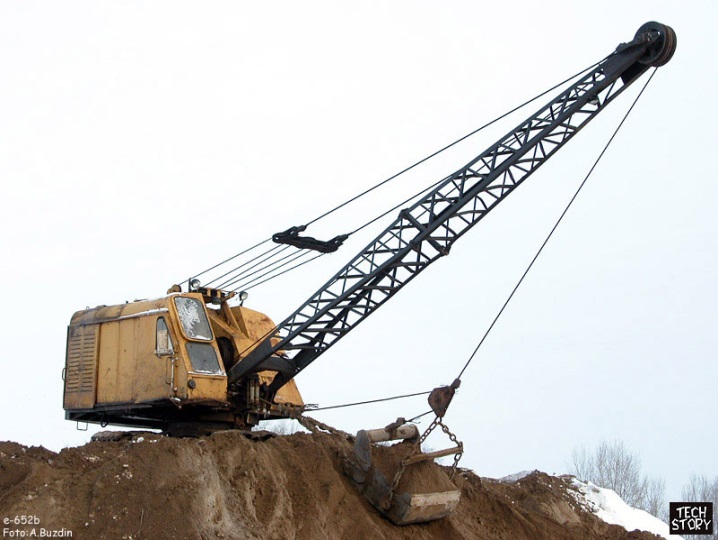

 Экскаваторы Э-652Б с ковшом емкостью 0,65 м3 предназначены для производства земляных работ в грунтах I – IV категорий и V – VI мелкодробленных (величина кусков не более 300 – 400 мм), а также в качестве крана для погрузочно – разгрузочных работ. На Э-652Б устанавливался дизельный двигатель Д-108 мощностью 108 л.с. Поскольку мощность дизеля Д-108, устанавливаемого на экскаваторах Э-652Б, является избыточной, то ее ограничивают до 75 – 82 л.с. путем регулирования топливной аппаратуры и снижения частоты вращения двигателя. Выполнение разнообразного вида работ обеспечивается наличием сменного рабочего оборудования: прямой и обратной лопат, с грейферным ковшом, а также в качестве драглайна, крана и сваебойного копра. При установке прямой и обратной лопат экскаватор оснащают ковшами емкостью 0,65 м3 с прямоугольной режущей кромкой и зубьями. На машине может быть применен также ковш прямой лопаты емкостью 0,8 м3 с полукруглой режущей кромкой, драглайн выпускался только с ковшом емкостью 0,8 м3 с полукруглой режущей кромкой.

 При всех модернизациях и усовершенствованиях экскаваторов их принципиальная конструкция и кинематическая схема сохранились без изменений.

Поворотная платформа сварной коробчатой конструкции. Ее полости используются как ванны для смазки зубчатых колес и подшипников трансмиссии, размещенной внутри платформы. Станины лебедок и опоры трансмиссии экскаватора составляют неотъемную часть поворотной платформы и сварены с ней в одном блоке. На платформе расположены двигатель, цепной привод, реверсивный механизм, реверс главной лебедки, главная лебедка, поворотный и верхний ходовой механизмы, механизмы гидравлического управления и двуногая стойка для подвески к ней рабочего оборудования.

Поворотная платформа опирается на ходовую тележку через многороликовый опорный круг, установленный на торцевой поверхности зубчатого венца поворотного механизма. К нижней части поворотной платформы прикреплены обратные ролики, разгружающие центральный вал от горизонтальных усилий.

Ходовое оборудование экскаваторов представляет собой гусеничную многоопорную тележку. Ходовая рама тележки из стального литья с приваренным к ней литым опорно-поворотным кругом с внутренним зубчатым зацеплением. К ходовой раме по бокам приварены две литые гусеничные рамы, которые опираются на шесть опорных катков каждая. По концам рам установлены ведущее и направляющие колеса, огибаемые замкнутой гусеничной цепью (лентой) на 29 звеньев. Для поддержания верхней ветви гусеничной цепи на каждой гусеничной раме установлено по два поддерживающих ролика.

Рабочее оборудование. На экскаваторе могут быть смонтированы прямая или обратная лопата, драглайн, грейфер, кран, копер, дизель-молот с клиньями и др. В целях увеличения производительности экскаватора в легких грунтах возможно применение ковшей увеличенной емкости 0,75 и 1 м3. При оборудовании прямой лопатой напорный механизм для экскаватора Э-652 независимый или комбинированный. Для рыхления мерзлых грунтов при разработке котлованов в зимнее время применяется специальное сменное рабочее оборудование.

 Управление экскаватором Э-652 пневматическое. Положительные качества пневмоуправления: легкость и плавность включения фрикционов, снижение динамических нагрузок в элементах конструкций, устранение замасливания фрикционных прокладок, отсутствие потребности в маслах и обеспечение чистоты на машине. Нагнетание воздуха под давлением 6 – 7 атм производится компрессором марки О-38

Кинематическая схема экскаватора Э-652Б.

К особенностям кинематической схемы экскаватора Э-652Б относятся:

1) на поворотной платформе расположены в одной плоскости три основных горизонтальных вала – вал 8 главной лебедки, промежуточный вал 7 и вал 27 реверсивного механизма;

2) стрелоподъемный механизм может работать одновременно с механизмом поворота платформы и независимо от него; движение стрелоподъемному механизму передается шестернями;

3) реверс механизма поворота платформы и ходового механизма экскаватора осуществляется коническими шестернями и двухконусными фрикционами, причем имеются две скорости поворота и передвижения;

4) рабочее оборудование прямой лопаты имеет канатный напорный механизм.

Изначально в конструкции ходовой части предусматривалась двухопорная схема передачи движения к ведущей звездочке экскаватора, в результате чего подшипник, расположенный между ведущим колесом и звездочкой нес большую нагрузку и сравнительно быстро изнашивался. Поэтому начали применять трехопорную конструкцию (см. схему).

Третий опорный подшипник располагается на конце специальной регулируемой тяги-подпорки, второй конец которой может опираться на нижнюю часть ходовой рамы или на кронштейн рамы гусеничной тележки.

&nbsp Нашли неточность? Сообщите!

Ваш e-mail (если укажете, я смогу с Вами связаться)

Сообщение (опишите неточность)

Пожалуйста, докажите, что вы человек, выбрав грузовик.

ТТХ машины

Служебная информация

Технические характеристики экскаваторов Э-652Б и Э-652БС

Технические характеристики ЭО-4111Б

Рабочее оборудование

Размерные параметры при работе обратной лопатой

Ветеран землеройных дел: mib55 — LiveJournal

• Россия
• Техника
• getCancelledCats().length > 0″ ng-click=”catSuggester.reacceptAll()”> Cancel

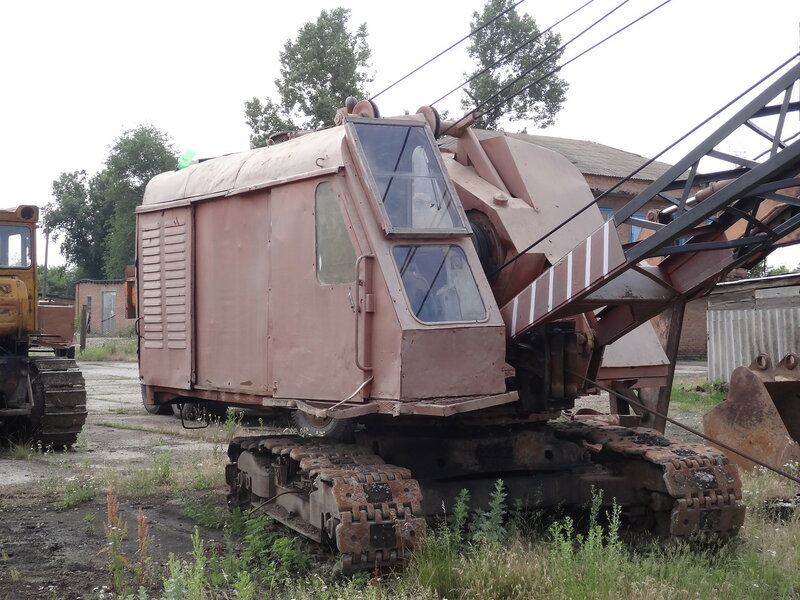

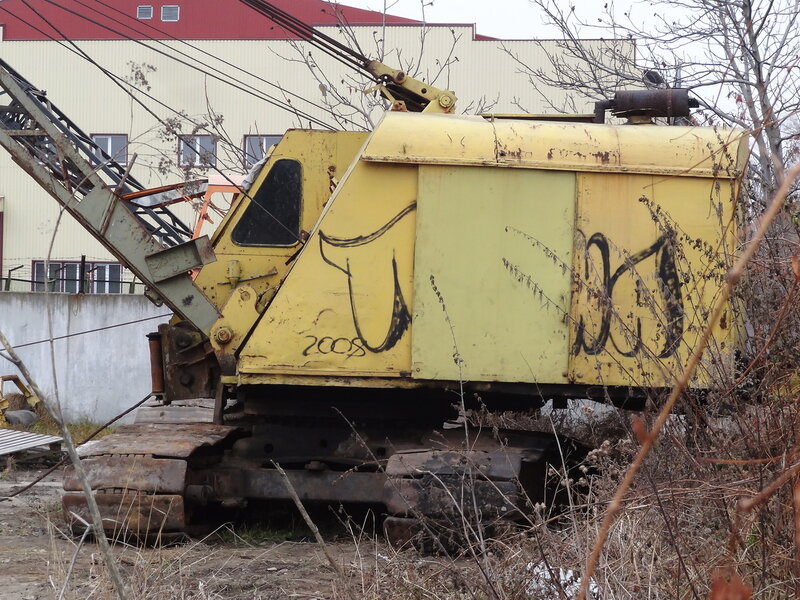

Этот уставший экземпляр, встреченный на просторах Омской области, когда-то работал в управлении механизации треста “Омскмелиоводстрой”.

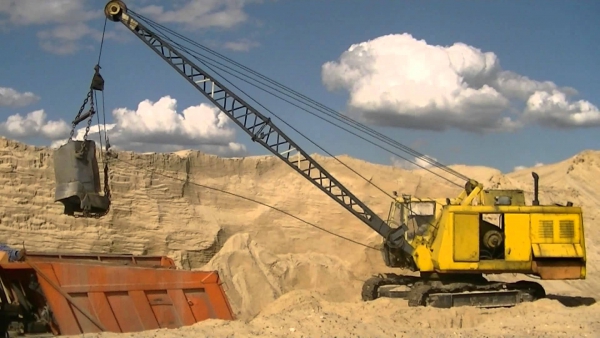

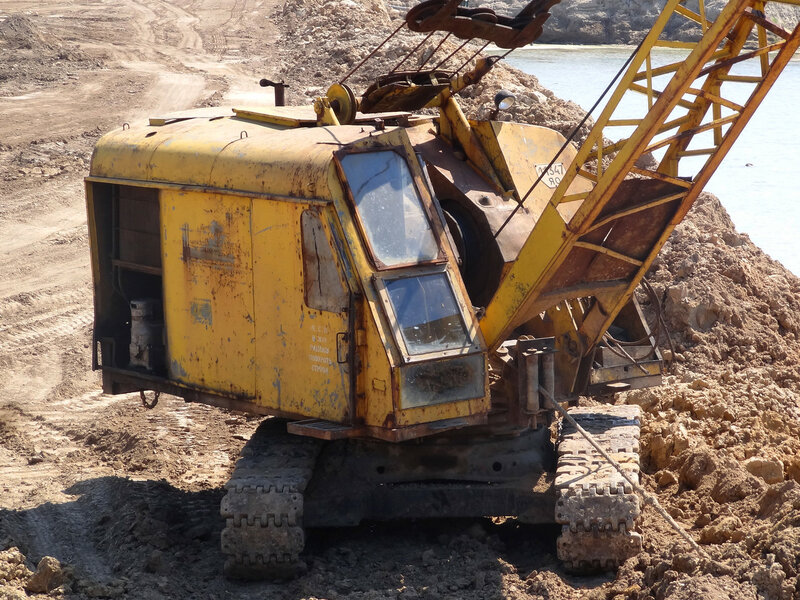

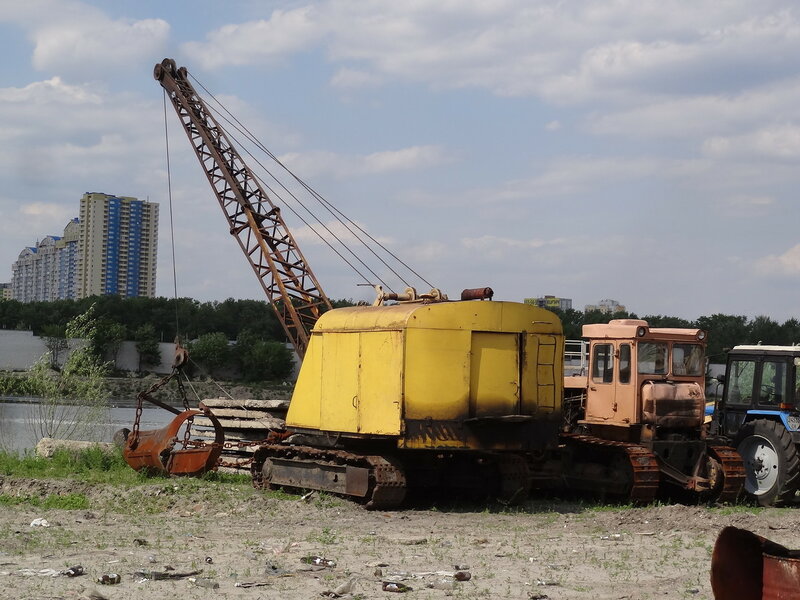

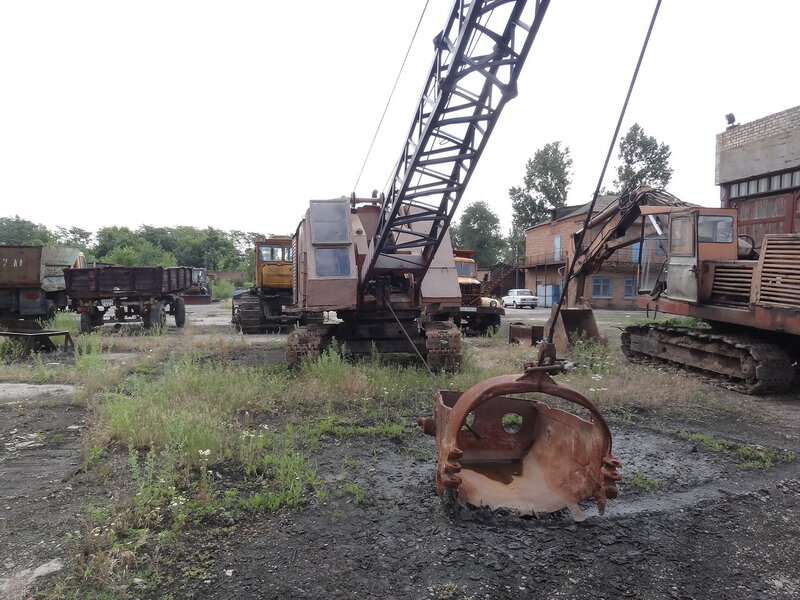

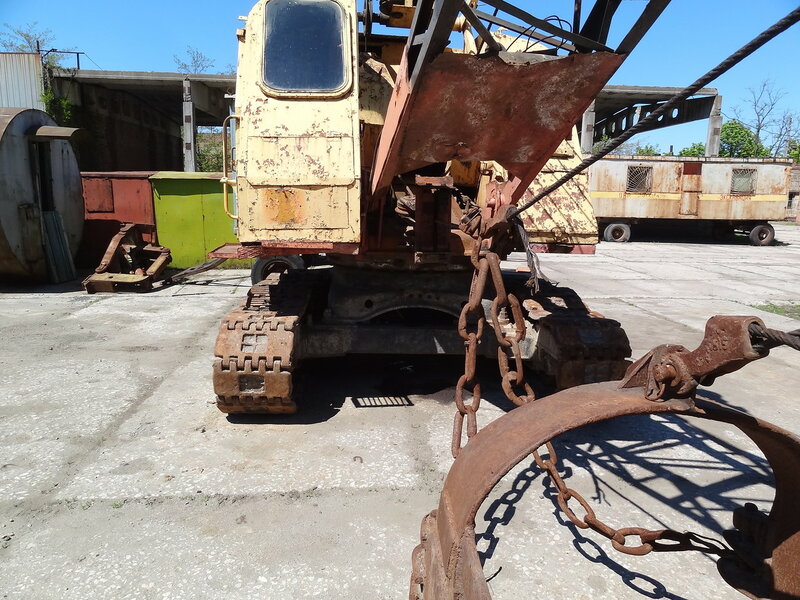

Большинство попадавшихся мне экземпляров работали с оборудованием драглайна или клинового рыхлителя. Э-652Б с оборудованием обратной лопаты я видел только в музее – в Татарском краеведческом.

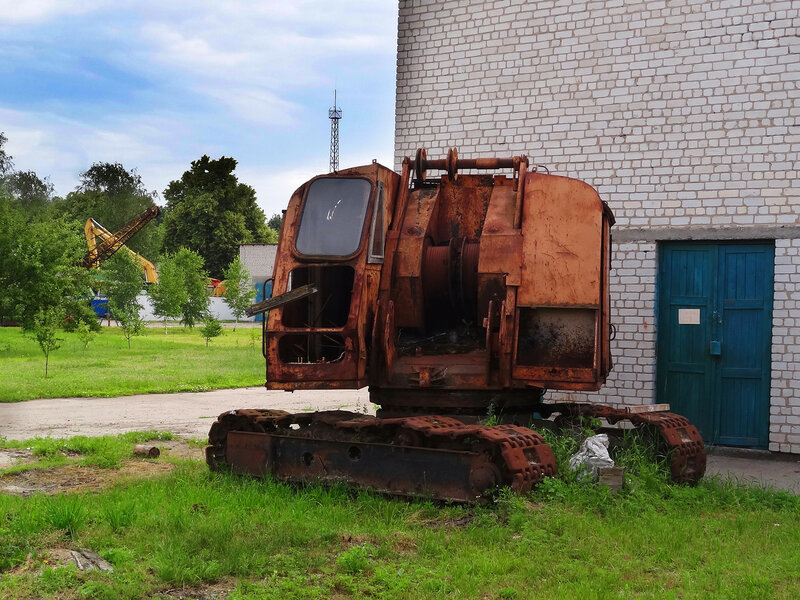

Ну а самый примечательный экземпляр такого экскаватора я встретил в 2007 году в Омске, на строительстве новой ледовой арены. На вид – вполне обычный драглайн.

Но если посмотреть с другой стороны, то можно увидеть памятную надпись на кузове: “Комсомольцы ДЭЗа XIX съезду ВЛКСМ”. Очевидно, экскаватор сделали сверх плана к очередному съезду, который состоялся в 1982 году. То есть на момент съёмки машине было 25 лет – приличный возраст для работяги-копателя!

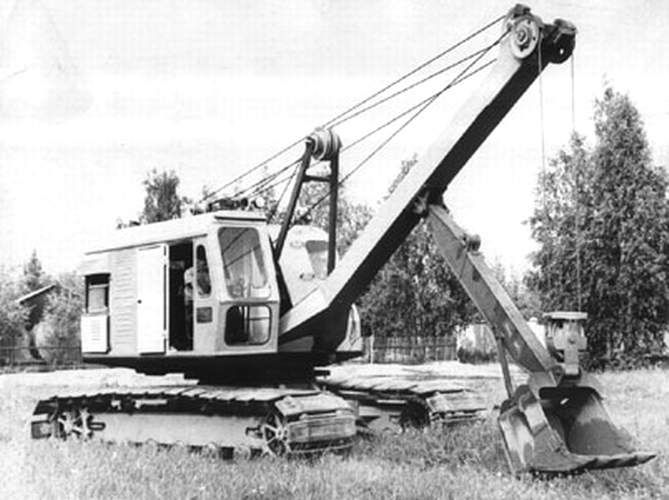

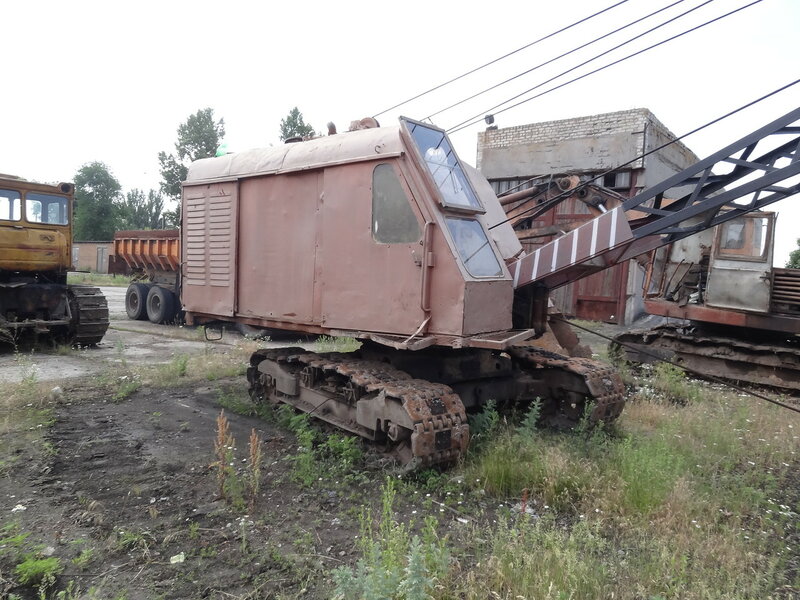

В середине 1980-х на Донецком экскаваторном была проведена очередная модернизация Э-652Б, заодно и индекс выпускаемой машины привели к новому виду – экскаватор стал называться ЭО-4111. Расшифровка индекса следующая: “ЭО” – экскаватор одноковшовый, “4” – эксплуатационная масса от 19 до 30 тонн (наш экскаватор имел массу 21,2 тонны), “1” на второй позиции – гусеничный ход, “1” на третьей позиции – тросовое рабочее оборудование, “1” на четвёртой позиции – порядковый номер модели. Почти сразу появились и модификации, причём, судя по всему, “А” и “Б” остались только на бумаге, а вот ЭО-4111В в природе вполне встречался. Вот один из таких экскаваторов, отловленный в селе Пристанское Омской области.

Машина была выпущена в 1987 году.

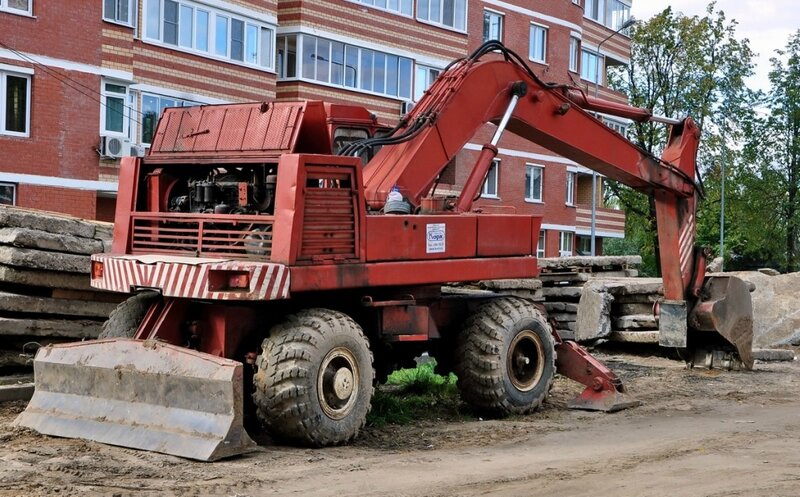

Аналогичный экскаватор работал в Омске, на строительстве жилого дома.

А самый оригинальный образец этой модели был встречен в омском посёлке Загородном. Мало того, что экскаватору приделали неоригинальную квадратную кабину, так ещё и покрасили в розовый цвет!

Следующей модификацией ЭО-4111 стала модификация “Г”, но это уже была фактически новая модель, так что про неё я как-нибудь расскажу отдельно.

Tags: Омск, Омская область, спецтехника, экскаватор

Subscribe

• Маленький японский экскаватор

  Недавно мне попался интересный гусеничный мини-экскаватор, едущий куда-то на эвакуаторе. Несмотря на скромные размеры машины, она имела госномер,…

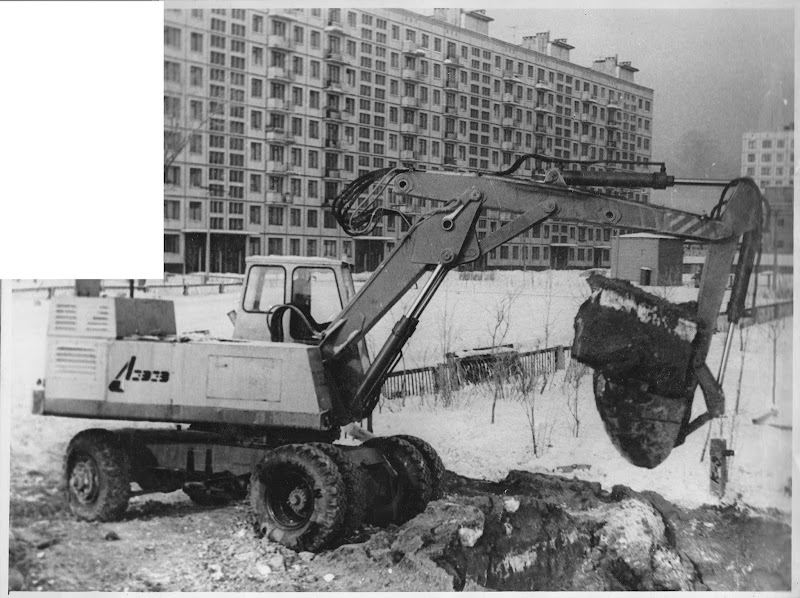

• Первый советский пневмоколёсный гидравлический экскаватор

  Сегодня, во второе воскресенье августа, отмечается День строителя, поздравляю всех причастных с праздником! А в качестве подарка будет пост про одну…

• Памятник первому советскому экскаватору

  В промышленном городе Коврове, что во Владимирской области, ещё сравнительно недавно работал один из крупных отечественных заводов по производству…

• День мелиоратора и экскаватор-дреноукладчик

  Сегодня, 2 июня, случился очередной профессиональный праздник – День мелиоратора, а тут как раз недавно в коллекции появился ну очень тематический…

• Строительство 8 корпуса омского Политеха

  Недавно коллега froged55 дал наводку на очень интересную фотосессию 40-летней давности, сохранившуюся в семейном фотоархиве Юрия Микшты. …

• Питерский технический флот

  Коллега alex_seaman55 мне давеча попенял на то, что я обошёл вниманием День работников речного и морского флота. Придётся исправляться,…

• Карьерник у трассы

  На днях по наводке коллеги myauu нашёл одну очень интересную машину – карьерный экскаватор ЭКГ-5А, установленный в качестве…

• Траншейный экскаватор

  Сегодня долго думать над темой для очередного выпуска не пришлось: в первое воскресенье июня в России отмечается День мелиоратора. Поздравляю с…

• Дорожная техноподборка

  Давно у меня в журнале не было дорожных техноподборок, а тут как раз разбирал фото из прошлогоднего автопробега по разным регионам и кое-что…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

• Маленький японский экскаватор

  Недавно мне попался интересный гусеничный мини-экскаватор, едущий куда-то на эвакуаторе. Несмотря на скромные размеры машины, она имела госномер,…

• Первый советский пневмоколёсный гидравлический экскаватор

  Сегодня, во второе воскресенье августа, отмечается День строителя, поздравляю всех причастных с праздником! А в качестве подарка будет пост про одну…

• Памятник первому советскому экскаватору

  В промышленном городе Коврове, что во Владимирской области, ещё сравнительно недавно работал один из крупных отечественных заводов по производству…

• День мелиоратора и экскаватор-дреноукладчик

  Сегодня, 2 июня, случился очередной профессиональный праздник – День мелиоратора, а тут как раз недавно в коллекции появился ну очень тематический…

• Строительство 8 корпуса омского Политеха

  Недавно коллега froged55 дал наводку на очень интересную фотосессию 40-летней давности, сохранившуюся в семейном фотоархиве Юрия Микшты.…

• Питерский технический флот

  Коллега alex_seaman55 мне давеча попенял на то, что я обошёл вниманием День работников речного и морского флота. Придётся исправляться,…

• Карьерник у трассы

  На днях по наводке коллеги myauu нашёл одну очень интересную машину – карьерный экскаватор ЭКГ-5А, установленный в качестве…

• Траншейный экскаватор

  Сегодня долго думать над темой для очередного выпуска не пришлось: в первое воскресенье июня в России отмечается День мелиоратора. Поздравляю с…

• Дорожная техноподборка

  Давно у меня в журнале не было дорожных техноподборок, а тут как раз разбирал фото из прошлогоднего автопробега по разным регионам и кое-что…

Время механических экскаваторов. Обзор техники Костромского ЭЗ

Несомненно, эволюция не стоит на месте, и гидравлические экскаваторы стремительно вытеснили механические с объектов строительства. Но есть такие работы или регионы использования, где применение гидравлической техники невозможно или нерационально – это сваебойные машины или на работах в промышленных карьерах, а также при экстремальных температурных условиях, где гидравлическая техника слаба и бессильна. Благодаря этому, тросовые (канатные) экскаваторы продолжают выпускаться, такие как ЭО-5119 или ЭО-4112А.

Источник фото: techstory.ru

История завода началась с 1915 года, когда из Риги в Кострому эвакуировали завод наследниц Л.Ф. Пло, изготовлявший инструмент, напильники, вентиляторы и многое другое оборудование. Экскаваторостроение на заводе началось с 1933 года, когда был выпущен первый паровой экскаватор. В 1937 году осваивается производство электрических и дизельных экскаваторов, а в апреле 1939 года из ворот сборочного цеха двухметровыми шагами вышел опытный образец первого в Европе шагающего экскаватора. Он был направлен на одну из строек Севера. В эти годы были вскрыты и приведены в действие огромные резервы производства. В годы второй мировой войны производство экскаваторов было приостановлено. В короткие сроки был выполнен большой комплекс организационно-технических мероприятий и успешно освоен выпуск важнейших оборонных изделий. Производство экскаваторов возобновилось лишь в 1944 году. К 1948 году завод окончательно специализировался на выпуске механических канатных экскаваторов. Экскаваторы поставлялись из Костромы во все бывшие союзные республики, а также в 43 страны мира. В свое время на заводе выпускались следующие модели экскаваторов.

Источник фото: techstory.ru

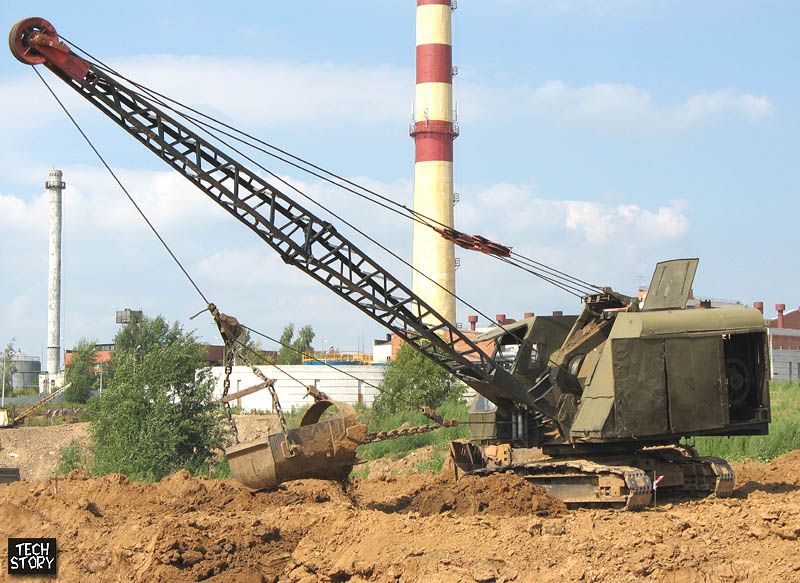

Экскаватор Э-801 с ковшом емкостью 0,8 м3 предназначен для работы в карьерах и на строительных площадках в грунтах до IV категории и мелкодробленых строительных грунтах V и VI категорий. Экскаватор Э-801 заменил собой устаревшие и прекращенные производством с 1956 г. экскаваторы Э-753 и Э-754. Экскаватор Э-10011А с ковшом емкостью 1,0 м3 может работать с прямой и обратной лопатой, драглайном и грейфером. Длина основной решетчатой стрелы 12,5 м. При работе с крановым оборудованием решетчатая стрела может быть удлинена до 25 м. Экскаватор Э-10011АС является модификацией экскаватора Э-10011А и предназначен для работы в северных районах. Ответственные детали экскаватора выполнены из высококачественных сталей, дополнительно термически обработанных. Для запуска двигателя установлен предпусковой подогреватель. Поворотная платформа установлена на роликовое опорно-поворотное устройство. Кабина машиниста утеплена и обогревается от отопительно-вентиляционной установки. В систему пневмоуправления введены спиртовой осушитель и дополнительный масловлагоотделитель. Электрооборудование экскаватора имеет более мощный генератор переменного тока; установлены электрические приборы для контроля работы двигателя и гидротрансформатора.

Источник фото: techstory.ru

Экскаватор Э-10011Д – одноковшовый универсальный экскаватор с механическим приводом на гусеничном ходу является пятой модернизацией экскаватора Э-10011А. Сменное оборудование, с которым работал экскаватор – лопата прямая и обратная, драглайн, грейфер, кран, сваебойное оборудование. Управление исполнительными механизмами – пневматическое. На всех моделях экскаватора Э-10011 в приводе механизмов применяется турботрансформатор (в некоторых источниках именно так называется этот механизм, точное название – гидротрансформатор), защищавший двигатель и трансмиссию от резких нагрузок и перегрузок, возникавших во время работы, создавая наилучшие силовые и скоростные режимы работы. Модернизированный экскаватор Э-10011Е стал последним в модельном ряду этих машин.В 1982 году опытный образец модернизированного экскаватора ЭО-5111Б прошел приемочные испытания и рекомендован к серийному производству.

Экскаватор ЭО-5111Б предназначен для выполнения земляных работ в грунтах I – IV категорий и мелкодробленых скальных породах, погрузочно-разгрузочных и монтажных работ в промышленном и гражданском строительстве при температуре воздуха от -40 до +40°С. Экскаватор состоит из ходового многоопорного гусеничного устройства, поворотной платформы с механизмами, кузовом и кабиной машиниста и сменного рабочего оборудования: прямой и обратной лопаты, драглайна, грейфера и крана.

Источник фото: techstory.ru

Полноповоротный экскаватор ЭО-5112А (ЭП-1А) предназначен для уборки и погрузки взорванной скальной породы с размером кусков до 800 мм в шахтах, в которых разработка ведется камерными способами, а также для разработки взорванных скальных грунтов на поверхности. Погрузка породы может производиться в самосвалы и самоходные вагонетки с наибольшей высотой разгрузки ковша до 5 м. Экскаватор может работать в камерах шахт высотой не менее 6 м и шириной не менее 10 м.

В последнее время ОАО “ЭКСКО” производил универсальные тросовые экскаваторы модели ЭО-5119 на гусеничном ходу с различными видами сменного рабочего оборудования.

На рисунке представлена кинематическая схема № 1
эскаваторов Костромского ЭЗ

На рисунке представлена кинематическая схема № 2

эскаваторов

Преимуществом данных моделей экскаваторов является наличие в приводе гидротрансформатора. Крутящий момент от двигателя к механизмам передается через гидротрансформатор, цепной редуктор и промежуточный вал. Гидротрансформатор автоматически изменяет крутящий момент и скорость в зависимости от нагрузки на рабочий орган машины.
Гидротрансформаторы применяют в сочетании с механической частью трансмиссии, которая обеспечивает высокий К.П.Д. передачи на различных рабочих режимах.
Гидротрансформатор У 35801… (производства Московского Машиностроительного завода имени Калинина) – предназначен для автоматического изменения крутящего момента и частоты вращения в приводе строительных и дорожных машин.

Технические характеристики гидротрансформатора:

Примечания:

• Показатели мощности максимального полного к. п.д. и коэффициента трансформации указаны для рабочей жидкости вязкостью от 4 до 6 мм2/с (сСт) и плотностью от 825 до 840 кг/м.
• Мощность указана при максимальном полном к.п.д. и номинальной частоте вращения входного звена гидротрансформатора.

Компрессор унифицированный У43102А (производства Вильнюсского объединения по выпуску строительно-отделочных машин) – предназначен для обеспечения сжатым воздухом различной строительно-дорожной, землеройной и другой техники (экскаваторы, маркировочные машины, агрегаты технического обслуживания комбайнов, шахтные электровозы и т.п.) Его можно использовать на любой машине, оборудовании с приводом (через клиноременную передачу) от двигателя внутреннего сгорания или электродвигателя, что делает машины независимыми от пневмосети и расширяет их возможности. Компрессор поршневой одноступенчатый двухцилиндровый с принудительным воздушным охлаждением, имеет механизм разгрузки, который переводит компрессор на холостой ход при отсутствии расхода сжатого воздуха. Изготавливается в трёх исполнениях: 1, 2, 3 – унифицированный компрессор У43102А применяется как самостоятельный источник сжатого воздуха, а узел компрессора СО-62А-2 при изготовлении передвижных компрессорных установок СО-62А-2.

Золотник дифференциальный 07. 06.400, 264.23.00

Золотник поставляется в 3-х исполнениях:

Все представленные дифференциальные золотники взаимозаменяемы.

Дифференциальный золотник – предназначен для включения и выключения механизмов экскаватора. Дифференциальные золотники установлены в колонках пульта управления, механизме управления стрелой, ограничителе подъема стрелы.

Общие сведения

Строительными называют одноковшовые универсальные экскаваторы (см. табл.8.1) с основными ковшами вместимостью 0,25 – 2,5 м³, оснащаемые различными видами сменного рабочего оборудования. Строительные экскаваторы пред­назначены для земляных работ в грунтах 1 – 4 категорий. С помощью уни­фицированного сменного рабочего оборудования (до 40 видов) они могут выполнять также погрузочно-разгрузочные, монтажные, сваебойные, плани­ровочные и другие работы.

Основными частями строительных экскаваторов являются гусеничное или пневмоколесное ходовое устройство, поворотная платформа (с размещенны­ми на ней силовой установкой, механизмами, системой управления и каби­ной машиниста) и сменное рабочее оборудование. Поворотная платформа опирается на ходовое устройство через унифицированный роликовый опор­но-поворотный круг и может поворачиваться относительно него в горизон­тальной плоскости.

Система индексации (маркировки) одноковшовых экскаваторов. В индексе одноковшовых строительных экскаваторов, выпу­щенных до 1971 г., указываются номинальная для данной модели вмести­мость основного ковша, порядковый номер модели и модернизации. Напри­мер, Э-652Б — экскаватор с основным ковшом вместимостью 0,65 м³, модель 2, прошедшая вторую модернизацию.

Действующая система индексации по ГОСТ 17343-83 предусматривает следующую структуру индекса, дающего более полную характеристику экс­плуатационных возможностей машины. Буквы ЭО означают – экскаватор од­ноковшовый универсальный. Четыре основные цифры индекса последова­тельно означают: размерную группу машины, тип ходового устройства, кон­структивное исполнение рабочего оборудования (вид подвески) и порядко­вый номер данной модели. Восемь размерных групп экскаваторов обознача­ются цифрами с 1 по 8. Размер экскаватора характеризуют масса машины и мощность основного двигателя, а также геометрическая вместимость основ­ного ковша.

Экскаваторы с жесткой подвеской рабочего органа. К ним относятся экс­каваторы с гидравлическим приводом, которые преобладают в экскаватор­ном парке, отличаются универсальностью, обеспечивают большие (по срав­нению с механическими) усилия копания и практически исключают затраты ручного труда на финишных операциях. В этой группе различают экскавато­ры на пневмоколесном и гусеничном ходу. Главным параметром является вместимость ковша, она определяет производственные возможности и в пер­вую очередь производительность экскаватора. Чем больше ковш, тем более мощной делают машину. В результате приходится увеличивать ее массу. Типоразмерный ряд наиболее распространенных гидравлических экскаваторов имеет вместимости ковша: 0,25; 0,5; 0,65; 1,0; 1,6 и 2,5 м³. Из них первые два типоразмера экскаваторов 0,25 и 0,5 м³ выпускаются на пневмоколесном хо­ду, а последние три: 1,0; 1,6 и 2,5 м³ – на гусеничном. Экскаваторы с ковшом 0,65 м³ выпускают с различным видом ходового оборудования.

Таблица 8.1

Экскаваторы выпускаются с набором сменного оборудования. Наиболь­шее распространение получили обратная и прямая лопата, погрузчик и грей­фер (рис. 8.1). Гидропривод ходового оборудования – пневмоколесного или гусеничного хода – состоит из гидромоторов, редукторов, тормозного устройства и ходо­вой рамы. Гидроцилиндры всех механизмов экскаватора в основном унифи­цированы и отличаются только ходом поршня.

Экскаваторы с гибкой под­веской рабочего органа (рис. 8.2) имеют механический или дизель-электрический при­вод (у мощных машин) и блочно-канатный механизм управления рабочим оборудованием.

Экскаватор состоит из поворотной платформы, на которой расположены двигатель, кабина и механизмы управления; главного редуктора с лебедками, фрикционами и тормозами и рабочего оборудования.

Экскаваторы выпускают с рабочим оборудованием прямой, обратной ло­паты, драглайна, крана и грейфера. Основное отличие экскаваторов состоит в применении механической трансмиссии, которая включает глав­ную лебедку подъема ковша, лебедку подъема стрелы, механизм реверса, фрикционные муфты сцепления, зубчатые и цепные передачи.

В наборе оборудования механических экскаваторов следует выделить драглайн. Это рабочее оборудование отличается большим радиусом действия и глубиной копания. Оно состоит из стрелы (удлиненной решетчатой конст­рукции), тягового, подъемного и стрелового канатов, ковша с подвеской. Та­кая канатная система позволяет реализовать основное преимущество драг­лайна даже перед гидравлическими экскаваторами – возможность работать в глубоких выемках и планировать откосы с большими рабочими отметками.
