Характеристики ДЗ-99. Обзор автогрейдера (грейдера) ДЗ-99 Брянский арсенал

  • 1. Двигатель
  • 2. Модификации ДЗ-99
  • 3. Технические характеристики
  • 4. Кабина, рабочее управление
  • 5. Аналоги ДЗ-99
  • 6. Видео

Источник фото: igrader.ruФото ДЗ-99

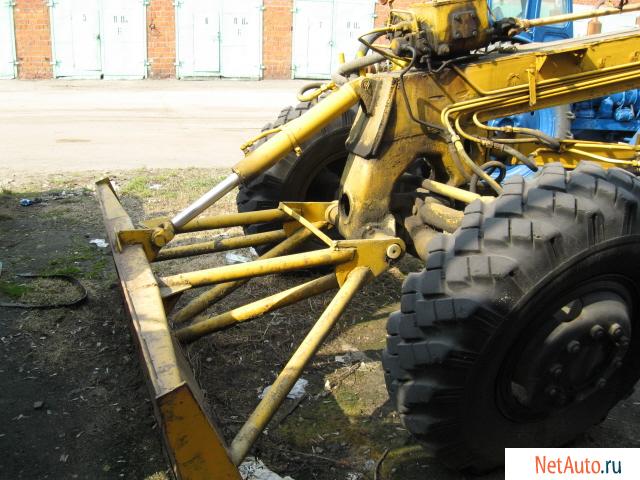

Автогрейдер ДЗ-99 – хорошо известная в советское время модель легкого класса. Основное рабочее оборудование – грейдерный и бульдозерный отвалы, кирковщик.

Отвал грейдера изготавливался с нижними и боковыми ножами, на рабочих поверхностях которых был наплавлен твердый сплав, устойчивый к износу. Угол поворота и подъема рабочего органа можно было регулировать. Кроме этого, была доступна функция выноса отвала в обе стороны. Изменение угла резания выполнялось посредством регулирования положения зубчатых гребенок, с помощью которых верхняя часть отвала была закреплена на поворотном круге.

Двигатель

Оснащение ДЗ-99 отличалось в зависимости от модификации. В частности, было доступно два варианта двигателей – АМ-41Г или Д60К-С1. Дизельные силовые агрегаты отличались мощностью: первый был способен развивать 90 л.с., второй – всего 60 “лошадей”.

АМ-41 – это четырехтактный дизель, пуск которого осуществлялся с помощью бензинового двигателя ПД-10У. Система охлаждения – жидкостная.

Источник фото: techstory.ruМощность двигателя ДЗ-99 составляла 60-90 л.с.

Модификации ДЗ-99

Помимо устанавливаемых двигателей, модификации отличались трансмиссией (например, в версии ДЗ-99А-1-1 она была гидромеханической), а также наличием/отсутствием системы автоматики. Последняя была представлена двумя моделями – “Профиль 1” и “Профиль 2”.

Технические характеристики

Задние колеса грейдера являлись ведущими (кроме этого, они могли наклоняться в обе стороны), передние – управляемыми. Конструкция основной рамы являлась сварной. Передняя рама изготавливалась из балки коробчатого сечения и соединялась с основной рамой шарнирно в средней части. Таким образом обеспечивалось качание передней оси относительно основной рамы машины. За наклон колес отвечал гидроцилиндр.

Тип сцепления – сухое двухдисковое. Выключение сцепления осуществлялось механическим путем с помощью педали, которая устанавливалась в кабине машиниста. Присутствовала механическая трехвальная коробка передач модели У35606-2. Было доступно два диапазона передач (рабочий и транспортный), каждый из которых имел три передачи переднего и одну заднего хода. Переключение передач выполнялось с помощью рычага. Карданная передача – открытого типа.

Источник фото: techstory.ruФото ДЗ-99

Несколько слов о тормозной системе. В конструкции автогрейдера были предусмотрены колесные (ножные) тормоза колодочного типа и стояночный (ручной) тормоз ленточного типа. Два задних колеса оснащали гидроприводом. Колесные тормоза приводились в действие от главного тормозного цилиндра, управление которым осуществлялось из кабины посредством педали тормоза.

Теперь расскажем о системе электрооборудования. Номинальное напряжение составляло 12В, источником электроэнергии (постоянный ток) выступал генератор (с реле-генератором) и аккумуляторная батарея. Большинство электроприборов соединялись по однопроводной схеме. Исключение составляли звуковой сигнал, указатель давления масла в коробке передач и контрольная лампа.

Модель двигателя

АМ-41Г / Д60К-С1

Мощность

90 / 60 л.с.

Масса

9,5 тонн

Напряжение в электросистеме

12В

Кабина, рабочее управление

ДЗ-99 комплектовался двухместной кабиной закрытого типа. Для комфорта оператора в ней устанавливались регулируемое сиденье, системы вентиляции и отопления. Здесь же были доступны контрольно-измерительные приборы.

С помощью гидросистемы осуществлялось управление рабочим оборудованием, гидроусилителем рулевого управления, а также осуществлялся наклон передних управляемых колес. В ее конструкции использовались гидронасосы моделей НШ-10Д и НШ-46Д и гидрораспределители Р75-ПЗ-ПГ14А и Р75-ПЗ-ПГ2-Б. Схема гидравлической системы – раздельно-агрегатная с контурами открытого типа. В каждом контуре присутствовал свой гидронасос.

Аналоги ДЗ-99

К аналогам данной машины можно отнести следующие модели: RM-Terex ГС-10.07, Автогрейдер-Р ГС-10.10, Автогрейдер-Р ГС-10.10П1, Автогрейдер ГС-10.10, Автогрейдер-Р ГС-10.10П2, Автогрейдер-Р ГС-10.10П3, Автогрейдер-Р ГС-10.10П4, Автогрейдер-Р ГС-10.10П5, Автогрейдер-Р ГС-10.20П4, Автогрейдер-Р ГС-10.20П5.

Видео

Видео с канала “Anton Kruglov”

Характеристики ДЗ-99. Обзор автогрейдера (грейдера) ДЗ-99 Брянский арсенал

Устройство автогрейдера ДЗ-143 отличается наличием тормозной системы колодчатого типа, оборудованной гидравлическим приводом. Такая техника используется для создания насыпей и валов, для профилирования откосов, планировки земляного полотна, формирования сечения кюветов, снятия старого асфальта и т.д.

Двигатель

Оснащение ДЗ-99 отличалось в зависимости от модификации. В частности, было доступно два варианта двигателей — АМ-41Г или Д60К-С1. Дизельные силовые агрегаты отличались мощностью: первый был способен развивать 90 л.с., второй — всего 60 «лошадей».

АМ-41 — это четырехтактный дизель, пуск которого осуществлялся с помощью бензинового двигателя ПД-10У. Система охлаждения — жидкостная.


Источник фото: techstory.ruМощность двигателя ДЗ-99 составляла 60-90 л.с.

Автогрейдер ДЗ-99: модификации

Автогрейдер ДЗ-99 выпускался в нескольких модификациях:

  • ДЗ-99-1-1 с незначительными доработками конструкции;
  • ДЗ-99-1-2 с незначительными доработками;
  • ДЗ-99-1-4 с незначительными доработками;
  • ДЗ-99А — модифицированная версия;
  • ДЗ-99А-1-1;
  • ДЗ-99А-1-2;
  • ДЗ-99А-1-4;
  • ДЗ-99-2-2;
  • ДЗ-99-2-4.

Техника была унифицированная по ключевым показателям. Имела одинаковые силовые агрегаты и рабочие характеристики.

Технические характеристики

Задние колеса грейдера являлись ведущими (кроме этого, они могли наклоняться в обе стороны), передние — управляемыми. Конструкция основной рамы являлась сварной. Передняя рама изготавливалась из балки коробчатого сечения и соединялась с основной рамой шарнирно в средней части. Таким образом обеспечивалось качание передней оси относительно основной рамы машины. За наклон колес отвечал гидроцилиндр.

Тип сцепления — сухое двухдисковое. Выключение сцепления осуществлялось механическим путем с помощью педали, которая устанавливалась в кабине машиниста. Присутствовала механическая трехвальная коробка передач модели У35606-2. Было доступно два диапазона передач (рабочий и транспортный), каждый из которых имел три передачи переднего и одну заднего хода. Переключение передач выполнялось с помощью рычага. Карданная передача — открытого типа.


Источник фото: techstory.ruФото ДЗ-99

Несколько слов о тормозной системе. В конструкции автогрейдера были предусмотрены колесные (ножные) тормоза колодочного типа и стояночный (ручной) тормоз ленточного типа. Два задних колеса оснащали гидроприводом. Колесные тормоза приводились в действие от главного тормозного цилиндра, управление которым осуществлялось из кабины посредством педали тормоза.

Теперь расскажем о системе электрооборудования. Номинальное напряжение составляло 12В, источником электроэнергии (постоянный ток) выступал генератор (с реле-генератором) и аккумуляторная батарея. Большинство электроприборов соединялись по однопроводной схеме. Исключение составляли звуковой сигнал, указатель давления масла в коробке передач и контрольная лампа.

Модель двигателя АМ-41Г / Д60К-С1
Мощность 90 / 60 л.с.
Масса 9,5 тонн
Напряжение в электросистеме 12В

1930-1940-е

Практика изготовления иностранных разработок в СССР продолжилась и в следующем десятилетии.

Начиная с 1936-37 годов стал изготавливать по лицензии приспособленные к эстонским условиям американские автогрейдеры Caterpillar Diesel No. 10 Auto Patrol (IK). В послевоенные годы этот грейдер использовался на дорожных работах в Выру под управлением самых опытных машинистов. В дорожном управлении Выру грейдер проработал до 1971 года. В 1950-х годах оригинальный дизельный мотор был заменен на мотор от ЗИС-5 и позднее — от ЗИЛ-120. Ходовая часть крайне редко нуждалась в ремонте, — отмечает Райн Рикас.

Серийно отечественная промышленность начала разработку собственного самоходного грейдера в конце 1930-х годов, но из-за Великой Отечественной войны выпустила только в 1947 году, когда на базе грузовичка ГАЗ-АА эстонский конструктор Арнольд Волберг спроектировал первый советский разравниватель грунта В-1. Он вышел из цехов Пайдеского завода дорожных машин с бензиновым двигателем. К сожалению, до наших времен ни один из 122 выпущенных экземпляров не дожил, как, впрочем, и многие другие модели. Однако до сих пор некоторые экземпляры «старичков» В-10 находят на необъятных просторах бывшего СССР. К примеру, один из В-10 находится в эстонском дорожном музее.

При его создании использовались узлы и агрегаты от тракторов и машин, изготовленных в Советском Союзе. Всего за период с 1957 по 1963 годы было выпущено 2 032 машины такого типа, — повествует Райн Рикас.

Автогрейдер Д-144. Но не В-серией единой отличалось советское машиностроение. Первые модели этой серии сошли с конвейера Челябинского завода им. Колющенко в начале 1948 года без кабин. Эти заднеприводные машины приводили в движение 80-сильные дизельные двигатели КДМ-46. Немного позже на Д-144 начали устанавливать двигатели мощностью 93 л.с. Грейдерист мог управлять отвалом, который приводился в движение на 360 градусов редукторами и зубчатым венцом поворотного круга. Также передняя рама снабжена кирковщиком, находящимся за передней осью и направляемым приводом червячного и конического редукторов. Передвигался аппарат с помощью четырехступенчатой коробки передач плюс задняя скорость. Помимо этого его снабдили двухскоростным демультипликатором, что в совокупности давало Д-144 двигаться на 8 передних скоростях и двух задних. Вскоре появилась еще одна модификация — Д-144А, оснащенная кабиной от трактора Т-100.

Автогрейдер Д-265. Примерно в то же время Брянский завод выпустил совершенно новую модель легкого типа — Д-265. Основное строение было таким же, как у 144-й модели, однако передние колеса в отличие от «старшего брата» поворачивались только в горизонтальном положении, а кирковщик был навесным сменным оборудованием. В грейдер устанавливали дизельный двигатель мощностью 54 л.с, а вес составлял 8,7 т. В 1959 году модель незначительно модернизировали и она пошла в производство под маркой Д-465.

Кабина, рабочее управление

ДЗ-99 комплектовался двухместной кабиной закрытого типа. Для комфорта оператора в ней устанавливались регулируемое сиденье, системы вентиляции и отопления. Здесь же были доступны контрольно-измерительные приборы.

С помощью гидросистемы осуществлялось управление рабочим оборудованием, гидроусилителем рулевого управления, а также осуществлялся наклон передних управляемых колес. В ее конструкции использовались гидронасосы моделей НШ-10Д и НШ-46Д и гидрораспределители Р75-ПЗ-ПГ14А и Р75-ПЗ-ПГ2-Б. Схема гидравлической системы — раздельно-агрегатная с контурами открытого типа. В каждом контуре присутствовал свой гидронасос.

1920-е

Bitvargen

В целях закупки техники в середине 20-х годов ХХ века изучались грейдеры производства разных стран. К нашим условиям лучше всего подошел грейдер Bitvargen, производившийся шведской фирмой A/B Vagmaskiner. Первые грейдеры прибыли в Эстонию 26 июня 1926 года и 30 июня Дорожное министерство передало один Тартуской уездной управе и другой — Харьюской уездной управе, — рассказывает главный хранитель Дорожного музея Райн Рикас (Эстония). — По утверждениям дорожных строителей, грейдеры Битварген показали себя с самой лучшей стороны. Большим преимуществом грейдеров было то, что с их помощью можно было быстро и дешево расширять узкие дороги и придавать им необходимый профиль. Профиль держался довольно долго, а дорожное полотно было сухим. Нельзя было использовать эти грейдеры на дорогах 3-го класса (дороги в плохом состоянии с множеством камней). Также нельзя было планировать щебеночные дороги, поскольку этому не соответствовала конструкция грейдера. Следующие десять грейдеров Bitvargen были изготовлены фирмой A/B Vagmaskiner в начале июля 1927 года уже на Таллиннском . Это были первые произведенные в Эстонии грейдеры. В последующие годы «Ильмарине» самостоятельно изготавливал усовершенствованные модели таких грейдеров. С 1926 по 1932 годы на было изготовлено всего 115 грейдеров Bitvargen.

1950-е

Автогрейдер Д-395. В конце 50-х годов Челябинский завод создал тяжелый грейдер Д-395 весом 17,5 т. В те годы машина являла собой образец технического прогресса — все 6 колес машины были ведущими, а мощность двигателя 2-Д6 равнялась 150 л.с. Давление в шинах регулировалось из кабины, а рулевое управление было снабжено пневматическим усилителем. За все эти и другие инновации Д-395 получил на международной выставке в Брюсселе золотую медаль в 1958 году. Правда, в начале 60-х годов выпуск пришлось прекратить из-за выявленных в работе конструктивных дефектов.

Модель усовершенствовали, и в 1965 году вышла модификация Д-395А с гидроусилителем руля и новой трансмиссией. Еще раньше появился «младший брат» — Д-394 с ведущими задними мостами и возможностью поворачивать колеса только в горизонтальном положении. Через 6 лет модель постигли очередные изменения — всю механику управления рабочими органами грейдера заменили на гидравлику. В таком виде грейдер поступил на службу с индексом Д-395Б.

Автогрейдер Д-426. Первая модель грейдера, разработанная на Орловском заводе и увидевшая свет в 1957 году. Отличался от всех ранее выпущенных другими советскими производителями двумя осями (вместо трех) и полностью гидравлическим управлением. 9-тонная машина приводилась в движение за счет 110-сильного дизеля ЯАЗ-204Д. Правда, распространения новинка не получила из-за выявленных массовых дефектов и была снята с производства.

Автогрейдер Д-473. Эта модель по праву можно назвать первым трансформером в спецтехнике, произведенным Орловским заводом. Фактически это был 20-тонный тягач с присоединяемой к передней части рамой с оборудованием для работы отвалом. Конструктор оснащался гидравлическим приводом механизмов, гидротрансмиссией и дизельным двигателем Д-12А мощностью 300 л.с. Но разработка не получила признания, и после выхода нескольких десятков экземпляров производство остановилось.

Автогрейдер Д-547. В конце 1950-х годов Орловский завод закончил тестировать свою новую разработку с индексом Д-547. Она относилась к грейдерам тяжелого типа, комплектовалась 150-сильным дизелем У-2Д6 и весила 12 тонн. К сожалению, также оказалась невостребованной.
