Гидравлический распределитель
Гидравлическим распределителем называется гидроаппарат, предназначенный для управления пуском, остановкой и направлением потока жидкости в двух или более гидролиниях в зависимости от наличия внешнего управляющего воздействия. Управление потоком жидкости осуществляется с целью обеспечения включения, реверса и остановки гидродвигателей. Основными конструктивными элементами гидрораспределителей являются корпус и запорно-регулирующий элемент.
Гидрораспределители подразделяются по следующим признакам:

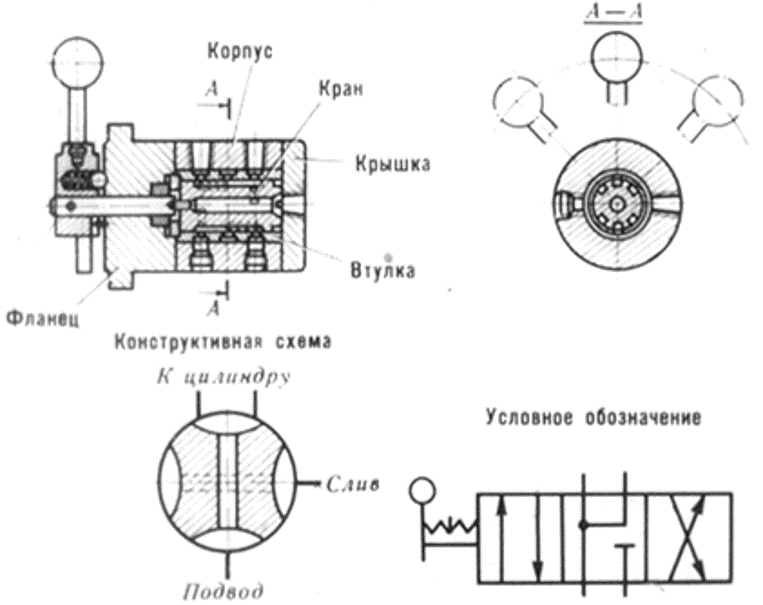

- · по конструкции запорно-регулирующего элемента – золотниковые, крановые, клапанные;
- · по числу внешних гидролиний, поток в которых управляется распределителем, – двух, трех-, четырехлинейные и т. д.;
- · по числу фиксированных или характерных позиций запорно-регулирующего элемента – двух-, трехпозиционные и т. п.;
- · по виду управления – распределители с ручным, механическим, электрическим, гидравлическим, пневматическим и комбинированным электрогидравлическим, пневмогидравлическим и управлением;
- · по способу открытия рабочего проходного сечения – направляющие и дросселирующие.

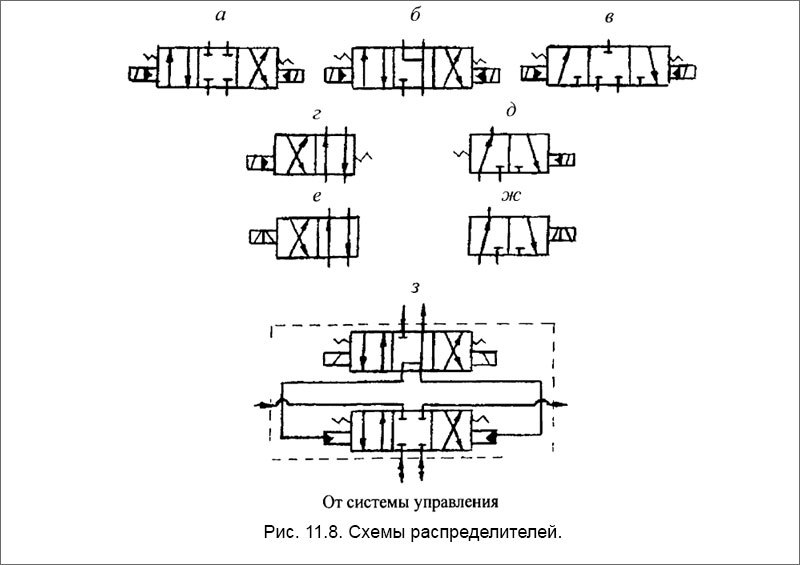

а – двухлинейный двухпозиционный; б – трехлинейный двухпозиционный; в – четырехлинейный двухпозиционный; г – четырехлинейный трехпозиционный; д – четырехлинейный четырехпозиционный; е – дросселирующий четырехлинейный трехпозиционный
Рисунок 1.1 Условное обозначение распределителей на схемах
Трехлинейные двухпозиционные гидрораспределители (см. рис. 1.1, б) предназначены для управления гидроцилиндрами одностороннего действия.
Четырехлинейные гидрораспределители (см. рис. 1.1, в – д), соединенные с четырьмя внешними гидролиниями (напорной, сливной и двумя исполнительными) используются для управления потоком жидкости в двух полостях, например, у гидроцилиндра двустороннего действия.
У двухпозиционных распределителей (в) только две фиксированные позиции, у трехпозиционных (г) – три (одна исходная – нейтральная и две рабочие), у четырехпозиционных (см. рис. 1.1, д) – четыре (например, исходная, две рабочие и плавающая).
Направляющие распределители предназначены для изменения направления, пуска и остановки потока рабочей жидкости в зависимости от наличия внешнего дискретного управляющего воздействия. Запорно-регулирующий элемент в направляющем распределителе всегда занимает крайние рабочие позиции, а параметры потока жидкости не изменяются.
Дросселирующие распределители не только изменяют направление потока рабочей жидкости, но и регулируют расход и давление жидкости в соответствии с изменением внешнего управляющего воздействия. Запорно-регулирующий элемент дросселирующего распределителя может занимать бесконечное множество промежуточных рабочих положений, образуя дросселирующие щели. Характер внешнего управляющего воздействия – непрерывный. Условное графическое обозначение дросселирующего распределителя приведено на рис. 1.1, е.
Широко применяются в гидроприводах гидрораспределители золотникового типа.
Они обладают следующими достоинствами:
- · простотой осуществления многопозиционности, т.е. способностью обеспечить все необходимые действия выходного звена гидвигателя одним золотником;
- · легкостью управления, что важно в системах с ручным управлением;
- · высокой герметичностью;
- · компактностью и сравнительной простотой конструкции;
- · разгруженностью золотника от статических сил, создаваемых давлением рабочей жидкости.
Недостатки золотниковых распределителей:
- · высокие требования к чистоте рабочей жидкости;
- · сложность изготовления и ремонта;
- · возможность заклинивания;
- · возможность облитерации (заращивания) щелей золотников,
- · необходимость квалифицированного обслуживания.
На рис. 1.2 показана конструктивная схема распределителя золотникового типа. В корпус 1 распределителя вставлен цилиндрический золотник 2.
Золотник имеет три цилиндрических пояска с острыми кромками, а в корпусе выполнены пять цилиндрических расточек. При положении золотника в исходной позиции (а) напорная, сливная и исполнительные гидролинии перекрыты. При перемещении золотника из исходной позиции вправо (б) напорная гидролиния соединяется с поршневой полостью А гидроцилиндра и его поршень перемещается вправо. При этом рабочая жидкость из штоковой полости Б вытесняется в сливную гидролинию. При перемещении золотника из исходной позиции влево рабочая жидкость из напорной гидролинии поступает в полость Б, а из полости А вытесняется в сливную гидролинию. Условное обозначение распределителя (см. рис. 1.2) представлено на рис. 1.1, г.
Рисунок 1.2. Схема золотникового распределения
Перемещение золотника в корпусе возможно лишь при наличии радиального зазора 4… 10 мкм.
По перекрытию рабочих окон золотником (рис. 1.3) различают гидрораспределители с нулевым (ширина цилиндрического пояска золотника l равна ширине цилиндрической расточки корпуса распределителя t), положительным (l>t) и отрицательным (l>t) перекрытиями.
а – наружного; б – положительного; в – отрицательного
Рисунок 1.3. Схема перекрытия рабочих окон в золотниковых распределениях
Для управления гидродвигателями распределители могут иметь различные схемы соединения каналов: параллельную, последовательную и индивидуальную.

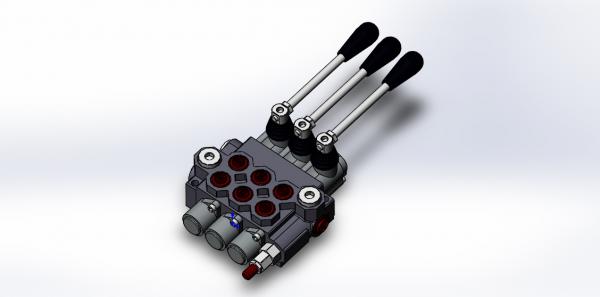

На гусеничных и колесных тракторах применяют однотипные трехзолотниковые четырехпозиционные гидрораспределители (рис. 1.4).
Гидрораспределитель состоит из корпуса 6, верхней и нижней крышек, трех золотников 8, перепускного 10 и предохранительного 12 гидроклапанов. В корпусе гидрораспределителя предусмотрены главный подводящий канал 11 (рис. 1.4), соединяемый с напорной гидролинией от насоса, отводные каналы 5 и 7, выходящие попарно от каждого из золотников и предназначенные для соединения с полостями гидроцилиндров, а также сливной канал 2, находящийся напротив гидроклапана 10 и предназначенный для слива рабочей жидкости через сливную гидролинию в гидробак.
В нейтральном положении (как показано на рисунке) золотники 8 перекрывают рабочие каналы 5 и 7 гидроцилиндров. Рабочая жидкость от насоса поступает в канал 11, создает в нем давление, большее чем в каналах А и Б, и соединенном с каналом 11 пространстве под поршнем перепускного гидроклапана 10. Каналы А и Б связаны вертикальным сверлением (на рисунке не показано) со сливной полостью 2. Благодаря перепаду давления гидроклапан 10, преодолевая сопротивление пружины, опускается, сообщая полость канала 11 со сливной полостью 2, перепуская тем самым рабочую жидкость на слив в гидробак. Гидроцилиндры при нейтральном положении золотников заперты и неподвижны. Гидрораспределители, у которых напорная гидролиния является тупиковой при нейтральном положении золотников, называют гидрораспределителями с «закрытым центром».
В случае повышения давления жидкости в нагнетательной полоста 11 выше заданного одновременно возрастает давление в пространстве под поршнем гидроклапана 10 и канале Г, который сообщается с гидроклапаном 12. При этом клапан 12 открывается и перепускает рабочую жидкость в полость 2.
В положениях «подъем», «опускание» и «плавающее» золотники фиксируются шариками I фиксатора. При повышении давления в системе до близкого к заданному предохранительным клапаном, что возможно при перегрузке рабочего оборудования или упоре поршня в конце хода гидроцилиндра, предусмотрен автоматический возврат золотника и связанной с ним рукоятки в нейтральное положение.
1 – шарик, 2 – полость, 3, 9 – крышки, 4, 14 – пружины, 5, 7, 11 – каналы, 6 – корпус, 8 – золотник, 10, 12 – гидроклапаны, 13 – винт
Рис 1.4 Гидрораспределитель
Гидрораспределители двухлинейные типа МСЗ0
- Главная
- →
- Каталог
- →
- Гидрораспределители
- →
- Ду=20, Ду=32, Ду=50, Ду=80
Назад в каталог
Есть в наличии
Гидрораспределители двухлинейные типа МСЗ
Общие сведения об изделии
Гидрораспределители двухлинейные типа МС3 (сливные золотники) предназначены для пропускания или перекрытия потока рабочей жидкости в гидравлических системах станков, прессов и других стационарных машин с давлением до 32 МПа.
Гидрораспределители изготавливаются с электрогидравлическим, пневмогидравлическим, и гидравлическим видами управления.
В качестве рабочей жидкости следует применять минеральные масла с классом чистоты не грубее 13 по ГОСТ 17216-71 вязкостью от 10 до 400 сСт при температуре от 0 до +70°С, номинальная тонкость фильтрации не более 25 мкм.
Рекомендуемые рабочие жидкости: масло гидравлическое ВНИИ НП-403 ГОСТ 16728-78, масло турбинное Тп-22, Тп-30 ГОСТ 9972-74.
Обозначение гидрораспределителей типа МС3-12, МС3-20, МС3-32, приведено на рис. 1.
ПРИМЕЧАНИЯ к обозначению (см. рис. 1).
- Для гидрораспределителей применяются вспомогательные распределители:
– ВЕ6.574А.31|…- для электрического управления;
– ВП6.574А.31|… – для пневмогидравлического управления.
2. Пример обозначения при заказе гидрораспределителя двухлинейного типа МС3 с условным проходом ДУ=20 мм, номинальным давлением Рн=32 МПа, электрогидравлическим управлением с давлением управления от основного потока, 542 схемой разделения потока, с дроссельной плитой, для регулирования времени срабатывания основного золотника в одну сторону, с электромагнитом переменного тока, напряжением 220В, частотой 50 Гц, с клапаном соотношения давлений, исполнения для условий умеренного климата, 4 категории размещения:
МС3-20|320Е Х 542-ИIВ220-50Д УХ Л4
Рис.
1 Обозначение гидрораспределителей типа МС3
Основные технические данные и характеристика
Основные технические данные гидрораспределителей при работе на минеральном масле вязкостью 30…35 сСт приведены в табл. 1.
Общие виды, габаритные и присоединительные размеры гидрораспределителей приведены на рис. 3…18.
Характеристика применяемых электромагнитов приведены в табл. 2.
Таблица 1
|
Наименование параметров |
Данные по типоразмерам |
||
– номинальное – максимальное – минимальное
– максимальное – минимальное пневмоуправление: – максимальное – минимальное
– номинальный (при ∆Р=0,2 МПа) – максимальный
0,8 6,3 10 16 20 25 10. – переменного тока – постоянного тока 11. Масса (без рабочей жидкости), кг – гидрораспределители с электрогидравлическим управлением; – гидрораспределителей с гидравлическим управлением; – плиты дроссельной;
– гидроклапана соотношения давлений 12. Зависимость перепада давления от расхода |
12 |
20 |
32 |
|
32 32 0
32
25 0,8
1,2 0,4
0,3 |
|||
|
80 100 |
160 170 |
400 500 |
|
|
3 |
|||
|
690
2,0 1,8 1,4 0,9 0,4 0,12 |
750
2,0 1,8 1,4 0,9 0,4 0,15 |
720
3,0 2,4 1,9 1,2 0,8 0,2 |
|
|
7200 15000 |
|||
|
7
7,4
5,8 |
11,2
11,5
10,1 0,8 0,55 |
30,2
30,7
29,1 |
|
|
См. |
|||
Максимальное число срабатываний гидрораспределителей с электрогидравлическим управлением, цикл-час:
рис. 2
ПРИМЕЧАНИЯ:
1. Продолжительность включения указана для гидрораспределителей, работающих при давлении 32 МПа, при работе до 20 МПа продолжительность включения не ограничена.
2. величина утечки указана для гидрораспределителей, работающих при давлении 32 МПа, при работе до 20 МПа величина утечки снизиться в 1,5 раза, при давлении до 10 МПа в 3 раза.
3. отклонения точек реальных кривых от приведенных допускается в пределах ± 10 проц.
Таблица 2
|
Наименование |
Данные |
– напряжение, В – допустимое число циклов в час
– напряжение, В – частота, Гц
– допустимое число циклов в час – режим работы, ПВ проц. – рабочая мощность, ВА – пусковая мощность, ВА |
12, 24, 48 15000
36, 110, (127), 220, 380 50 220 60 7200 100 46 130 |
Рис. 3 Гидрораспределитель типа МС3-12/320Е… с электрогидравлическим управлением
Рис. 4 Гидрораспределитель типа МС3-12/320Е…М2 с электрогидравлическим управлением
Рис. 5 Гидрораспределитель типа МС3-12/3203… с пневмогидравлическим управлением
Рис.
6 Гидрораспределитель типа МС3-12/3203…М2 с пневмогидравлическим управлением
Рис. 7. Гидрораспределитель типа МС3- */ 320 Е… с электрогидравличексим управлением
Рис. 8 Гидрораспределитель типа МС3*/320Е…М2 с электрогидравлическим управлением
Рис. 9 Гидрораспределитель типа МС3-*/320 3… с пневмогидравлическим управлением
Рис. 10 Гидрораспределитель типа МС3 -* /320 3…М2 с пневмогидравлическим управлением
Рис. 11. Гидрораспределитель типа МС3-*/320Н… с гидравлическим управлением
Рис. 12 Гидрораспределитель типа МС3 – */320И…М2 с гидравлическим управлением
Рис. 13 Присоединительные размеры гидрораспределителей двухлинейных типа МС3
Таблица 3
|
Обозначение |
L |
l |
l |
B |
H |
h |
|
мм |
||||||
|
МС3-12/320И… |
144 |
47 |
28 |
91 |
129 |
43 |
|
МС3-12/320И…М2 |
140 |
|||||
|
МС3-20/320Е… |
188 |
53 |
38 |
114 |
215 |
35 |
|
МС3-20/320Е…М2 |
||||||
|
МС3-20/3203… |
189 |
|||||
|
МС3-20/320И…М2 |
||||||
|
МС3-20/320И… |
129 |
|||||
|
МС3-32/320Е…М2 |
140 |
|||||
|
МС3-32/320Е |
269 |
74,9 |
50 |
197 |
250 |
44 |
|
МС3-32/320Е…М2 |
||||||
|
МС3-32/3203… |
224 |
|||||
|
МС3-32/3203…М2 |
||||||
|
МС3-32/320И… |
164 |
|||||
|
МС3-32/320И. |
175 |
|||||
.М2
Таблица 4
|
Обозначение |
В |
L |
A |
A |
A |
A |
A |
A |
A |
|
МС3-12/320… |
91 |
88 |
19 ±0,1 |
50 ±0,1 |
34,1 ±0,2 |
9 ±0,1 |
0 |
18,3 ±0,2 |
35 ±0,1 |
|
МС3-20/320… |
114 |
99 |
77 ±0,1 |
77 ±0,1 |
53,2 ±0,1 |
17,5 ±0,1 |
56 ±0,1 |
29,5 ± |
46 ±0,1 |
|
МС3-32/320… |
197 |
152 |
114,3 ± |
114,3 ± |
82,5 ±0,1 |
41,3 ±0,1 |
0 |
41,3 ± |
79,5 ±0,1 |
|
Обозначение |
А |
А |
А |
А |
d |
d |
d |
|
МС3-12/320… |
22 ±0,1 |
20,7 ±0,2 |
41,3 ±0,2
|
69,9 ±0,1 |
7 |
20 |
11 |
|
МС3-20/320… |
27 ±0,1 |
28,5 ±0,1 |
57 ±0,1 |
92 ±0,1 |
8 |
21 |
13 |
|
МС3-32/320… |
51 ±0,1 |
44,5 ±0,1 |
89 ±0,1 |
159 ±0,1 |
10 |
35 |
21 |
Рис.
14. Присоединительная плита
|
Обозначение |
L |
B |
H |
A |
A |
A |
A |
A |
A |
|
МС3-12-Р-01 |
135 |
92 |
38 |
67 |
56 |
32 |
12 |
48 |
112 |
|
МС3-12-Р-02 |
|||||||||
|
МС3-20-Р-01 |
155 |
115 |
45 |
90 |
74 |
45 |
16 |
73 |
130 |
|
МС3-20-Р-02 |
|||||||||
|
МС3-32-Р-01 |
228 |
197 |
60 |
159 |
130,5 |
79,5 |
35 |
124 |
190,3 |
|
МС3-32-Р-02 |
|
Обозначение |
А |
А |
А |
А |
h |
d |
d |
d |
Масса, кг |
|
МС3-12-Р-01 |
58 |
28 |
40 |
75 |
10 |
К 1/4″ |
К1/2″ |
11 |
3,0 |
|
МС3-12-Р-02 |
М14х1 |
М22х1,5 |
|||||||
|
МС3-20-Р-01 |
65 |
38 |
40 |
82 |
10 |
К3/8″ |
К1″ |
11 |
5,3 |
|
МС3-20-Р-02 |
М18х1,5 |
М33х2 |
|||||||
|
МС3-32-Р-01 |
79,3 |
38 |
65 |
125 |
24 |
К1/4″ |
К1/4″ |
17 |
14,0 |
|
МС3-32-Р-02 |
|||||||||
|
М14х1 |
М48х2 |
Рис.
15 Плита нижняя
Рис. 16 Плита верхняя
Рис. 17 Плита нижняя для гидрораспределителей
Рис. 18 Плита верхняя для гидрораспределителей МС3-*/320И**М2
Устройство и работа гидрораспределителя и его составных частей
Конструкция распределительного устройства гидрораспределителей всех исполнений принципиально одинаковая (см. рис. 19). Отличаются лишь органы (вид) управления. Базовой деталью гидрораспределителя является корпус 1, в котором выполнены основные каналы:
Р – отв. Для входа основного потока в гидроаппарат;
А – отв. Для присоединения гидроаппарата к потребителю;
Х – отв. Для входа потока управления;
У – отв. Для выхода потока управления.
К торцам корпуса крепятся крышки. В центральном отв. Корпуса расположен золотник 2, приводимый в действие давлением потока управления. Перемещение золотника в исходное положение осуществляется пружиной 3.
Вход потока управления может быть независимым от основного потока или объединен с ним.
В исполнении гидрораспределителей с электрогидравлическим и пневматическим управлением золотник 2 приводится в действие через вспомогательный распределитель 4.
В качестве вспомогательного распределителя используется гидрораспределитель типа ВЕ6. 574А. 31|…
Электромагнит вспомогательного распределителя может иметь кнопку, которая позволяет перемещать основной золотник при отключенном электромагните, но при условии подачи потока управления под соответствующим давлением.
Вывод проводов вспомогательного распределителя можно осуществить в четырех направлениях относительно первоначального положения угольника. Для этого необходимо снять угольник с колодкой, сориентировать колодку по штырям и развернуть угольник в нужное положение.

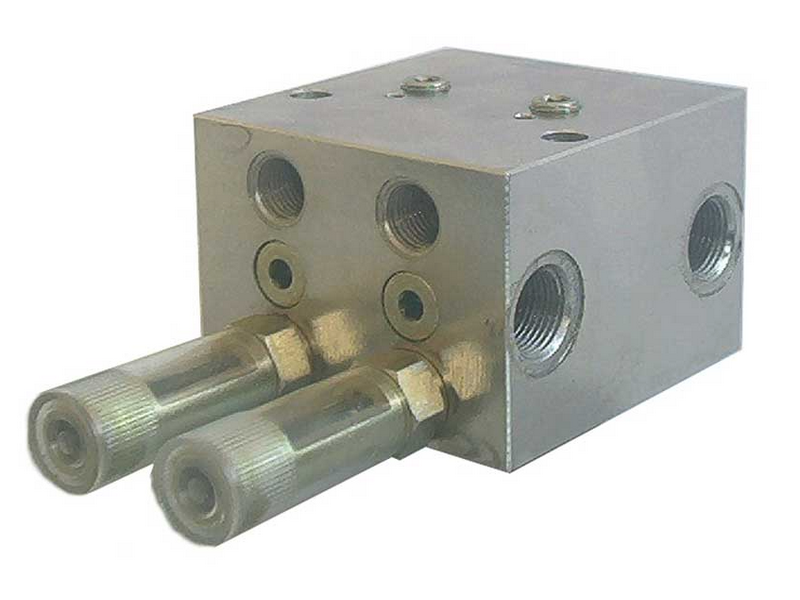

Для регулирования времени срабатывания служит дроссельная плита 5 (см. рис. 20). Настройка производится регулировочным винтом 6, при повороте которого по часовой стрелке время срабатывания увеличивается, а при повороте против часовой стрелке – уменьшается.
Регулирование может производиться на подводе или отводе масла. Для перестройки регулирования с подвода на отвод необходимо дроссельную плиту снять, повернуть вокруг продольной оси на 180° и вновь установить на место.
При управлении от основного потока и при давлении в главном золотнике более 25 МПа необходимо применять клапан соотношения давлений 7 (см. рис. 23), уменьшающий давление управления с соотношением 1:0,66.
Для удобства монтажа гидрораспределители могут быть укомплектованы присоединительными плитами (см. рис. 14). При воздействии управляющего усилия на золотник происходит перемещение его из исходной позиции в крайнюю, при этом каналы Р и А соединяются между собой или перекрываются друг от друга, в соответствии с исполнением золотника (см. рис. 1). После снятия управляющего усилия золотника возвращаются в исходное положение под действием пружины 3.
Рис. 19 Устройство гидрораспределителя типа МС3
Рис.
20 Плита дроссельная типа Д2 ФС6
Рис. 23 Габаритные и присоединительные размеры клапана соотношения давлений

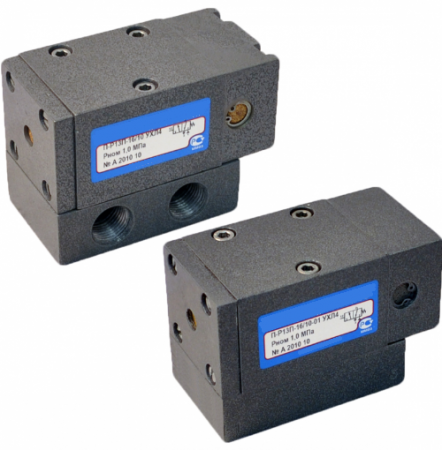

Другие товары из этой категории:
Гидрораспределители типов Р502, Р503, Р802, Р803
Гидрораспределители типов Р202, Рн202, Р323, Рн323
Гидрораспределители типа 2Р203 В10 и 2Р323 В10
Гидрораспределители с электрогидравлическим управлением типа ПГ73-2
Гидравлический распределитель РХ 20…

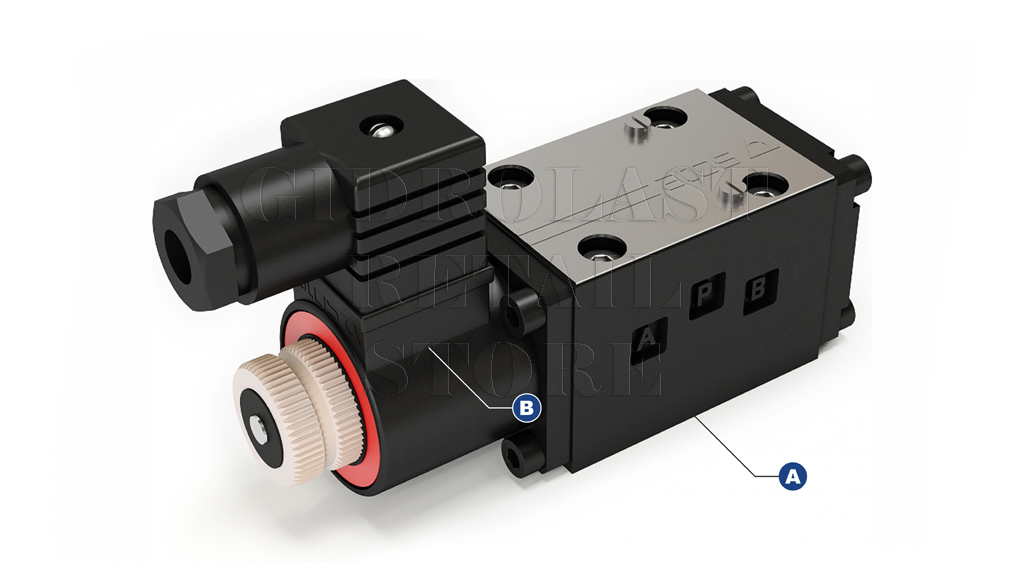

Символы направляющих клапанов
2-ходовые 2-позиционные распределители
Все показанные клапаны являются двухходовыми, двухпозиционными направляющими клапанами. Это означает, что они имеют два соединения с подающей трубой и могут переключаться в два разных положения.
Верхний символ показывает клапан с ручным управлением, который прижимается к пружине.
Двойная стрелка в левом поле показывает, что поток может проходить в обоих направлениях. Клапаны всегда следует рисовать в деактивированном положении, т.е. толкает пружина, а не соленоид. Таким образом, этот верхний клапан представляет собой «нормально закрытый» (НЗ) клапан, т.е. в режиме ожидания правая коробка подключена к трубам, и через нее не может проходить поток (закрыт). При активации левая коробка будет соединена с трубами, и поток сможет проходить через клапан.

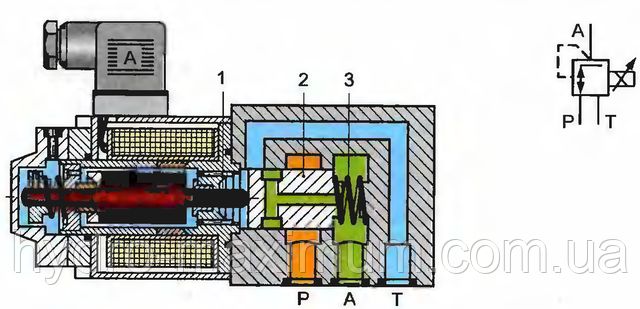

Средний символ показывает нормально открытый клапан с электроприводом (НО).
Нижний символ показывает клапан с гидравлическим приводом, но в этом случае поток может проходить только в одном направлении, поскольку пружинная камера соединена с соединением обратной линии низкого давления. При использовании клапанов, которые переключают напорные линии, без прямого соединения с обратной линией низкого давления, важно убедиться, что соленоид клапанов и пружинные камеры рассчитаны на максимальное давление, которое они могут испытать.
Не все клапаны будут работать или работать безопасно без сигнала слива низкого давления.
Узнайте больше о распределителях
3-ходовые распределители
Все показанные клапаны трехходовые. Это означает, что они имеют три соединения подающей трубы.

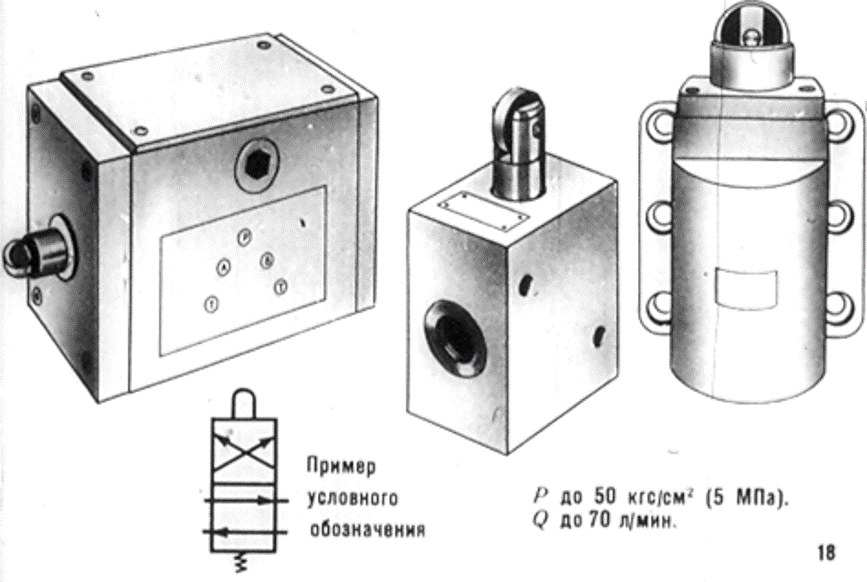

Верхний символ показывает двухпозиционный клапан, который переключается механическим роликом. Например, когда цилиндр выдвигается, он касается ролика, который переключает клапан, и это останавливает движение цилиндра.
Средний клапан также имеет два положения, но он приводится в действие соленоидом и имеет ручную аварийную кнопку с фиксацией. Символ шара на седле внутри клапана также указывает на то, что это тарельчатый клапан с малой утечкой, а не традиционный золотниковый клапан.
Нижний символ показывает трехходовой трехпозиционный клапан с гидравлическим приводом. Этот клапан также имеет две концевые пружины для возврата золотника в центральное положение при отсутствии управляющего сигнала.
Обратите внимание, что гидравлический пилот показан сплошным треугольником, хотя, если бы это был пневматический пилот, он был бы показан четким треугольником.
4-ходовые 2-позиционные распределители
Оба показанных клапана являются четырехходовыми двухпозиционными клапанами. «4-ходовой» означает, что он имеет 4 соединения труб, как правило, нагнетание, возврат, порт A и порт B. «Двухпозиционный» означает, что он имеет два положения переключения, т. е. он может находиться в положении A или B.
Верхний клапан управляется ручным рычагом и имеет пружинный возврат.
Донный клапан управляется соленоидом с двумя фиксированными положениями, чтобы удерживать клапан в последнем переключенном положении.
4-ходовые 3-позиционные распределители
Все символы показывают четырехходовые трехпозиционные клапаны. Все они показаны в режиме ожидания в центральном положении. Обратите внимание, что все клапаны имеют две пружины, так что при отсутствии сигнала на клапан он будет находиться в своем центральном положении ожидания.
При работе электрических соленоидов положение золотника перемещается либо в правое, либо в левое положение, что позволяет использовать различную логику символов.
Верхний символ показывает ходовой клапан прямого действия (одноступенчатый), все порты которого заблокированы в центральном положении. Однако, поскольку это золотниковый клапан, между портами будет некоторая утечка, поэтому линии A и B могут по-прежнему подвергаться воздействию разных давлений, что способствует проскальзыванию цилиндра.
Средний символ показывает гидравлический клапан с открытой линией P-T. Этот формат обычно используется с насосами с постоянным рабочим объемом, чтобы на насос не оказывалось давление, когда оно не требуется.
Нижний символ показывает двухступенчатый клапан с электроприводом. Линии A, B и T соединены вместе в центральном положении, чтобы избежать повышения давления на приводе. Этот клапан также имеет дистанционную подачу управляющего сигнала на соленоиды в точке X, например.
стабильные 100 бар, возможно. И внешний управляющий слив на Y, чтобы соленоиды не ощущали изменений давления в магистрали.
Условия переключения направляющего клапана
Иногда очень важно знать, будет ли конкретная напорная линия оставаться открытой или закрытой при переключении клапана. Например, если вы используете насос постоянной производительности и переключаете направление потока с P на A, а затем на P и B, и во время этого переключения порт P заблокирован, то вы, вероятно, увидите скачок очень высокого давления, который может мгновенно повредить насос. Но если вы выберете золотник клапана, который остается открытым от P, A и B до T во время переключения, то не возникнет разрушительных высоких давлений. Однако такая конфигурация может быть очень опасной, если главной задачей является предотвращение падения груза.
Эти символы показывают диапазон условий пересечения для одного и того же типа 4-ходового 3-позиционного клапана. Четвертая и пятая позиции — это то, что происходит в момент переключения клапана.
Узнайте больше о направляющих клапанах
Гидравлические регулирующие клапаны – Grainger Industrial Supply
Гидравлические регулирующие клапаны
145 продуктов
Найдите надежные и эффективные гидравлические регулирующие клапаны в Grainger, включая латунные и стальные регулирующие клапаны, игольчатые и обратные клапаны клапаны. Используйте латунные клапаны для гидравлических систем среднего давления и стальные клапаны для систем высокого давления. Дозирующие клапаны могут обеспечить высокую точность измерения и перекрытия потока. Также вы найдете латунные регулирующие клапаны, шаровые краны высокого давления из углеродистой стали и многое другое. Получите гидрораспределители в Grainger уже сегодня. Покупайте онлайн для удобного заказа!
Hydraulic Flow Control Valves
Hydraulic Needle Valves
Hydraulic Check Valves
Hydraulic Directional Control Valves
Hydraulic Flow Control Valves – Parker Gresen
Hydraulic Double Pilot Operated Check Клапаны
Гидравлические клапаны последовательности
Гидравлические демпферные клапаны
Гидравлические демпфирующие клапаны
Гидравлические клапаны удержания нагрузки
Гидравлические клапаны управления потоком
| Загрузка … |
Поток – Гидравлические клапаны, восхождениеHYDRALE. Поток – гидравлические клапаны, восходящие
Hydraulic Directional Control Valves
Центральное положение — гидравлические клапаны: не указано
| Загрузка … |
Поток – Гидравлические клапаны, восхождение9.
.11111111112. Поток – гидравлические клапаны, восходящие
Float
9000Float
90546
Поток – гидравлические клапаны, восходящиеГидраул. Поток – гидравлические клапаны, восходящие
0065
Нагрузка . .. |
Hydraulce Sequence. Поток – гидравлические клапаны, восходящие
Гидравлические демпферные клапаны
| Погрузка … |
HYDRALINIC.
Добавить комментарий
