Циркуляция охлаждающей жидкости в двигателе

Система охлаждения двигателя внутреннего сгорания предназначена для отвода излишнего тепла от деталей и узлов агрегата.

На заре автомобилестроения появились и долго конкурировали две системы охлаждения: жидкостная и воздушная. Однако последняя сейчас практически не применяется (исключение составляют малые двигатели – например, в мототранспорте)

Рассмотрим подробнее систему жидкостного охлаждения: ее конструкцию, схему циркуляции рабочей жидкости, правила обслуживания.

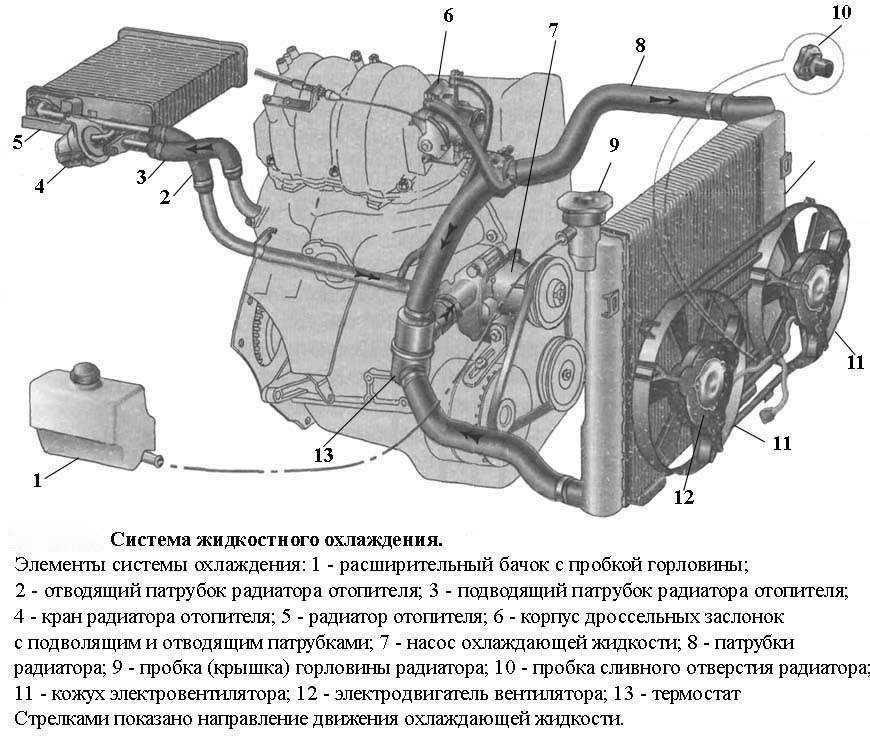

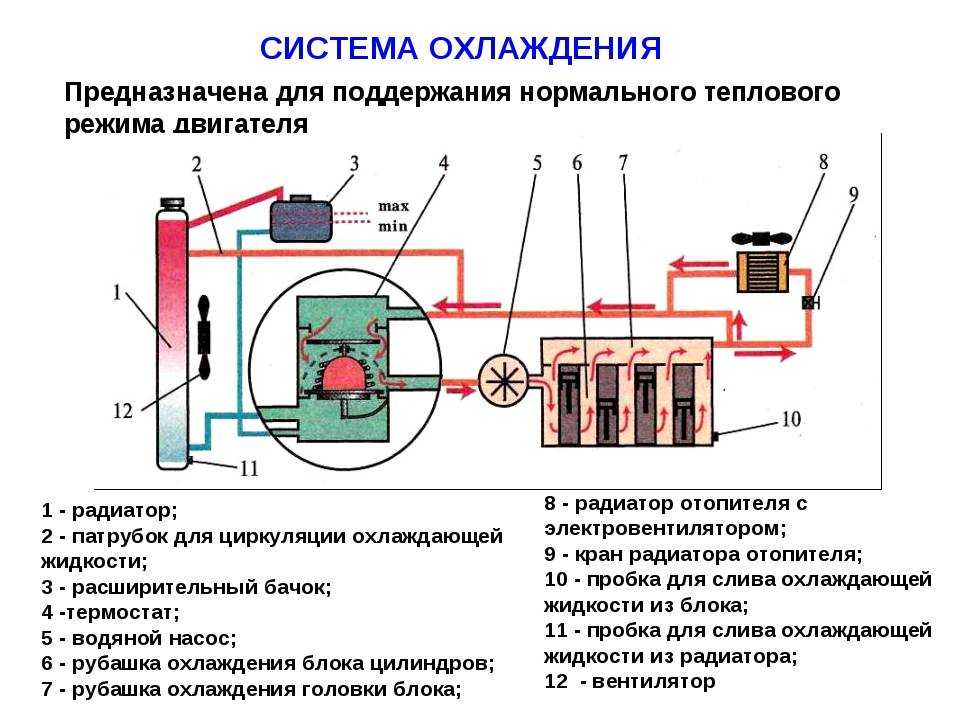

Система охлаждения современного двигателя включает в себя:

Расширительный бачок
Рубашку головки и блока цилиндров
Насос охлаждающей жидкости (ОЖ)
Термостат
Соединительные шланги
Радиатор с вентилятором
Теплообменик оотопителя

В некоторых силовых агрегатах охлаждающая жидкость используется еще и для обогрева дроссельного узла.

В моторах с системой наддува антифриз подается в жидкостно-воздушные интеркулеры или в сам турбокомпрессор для снижения его температуры.

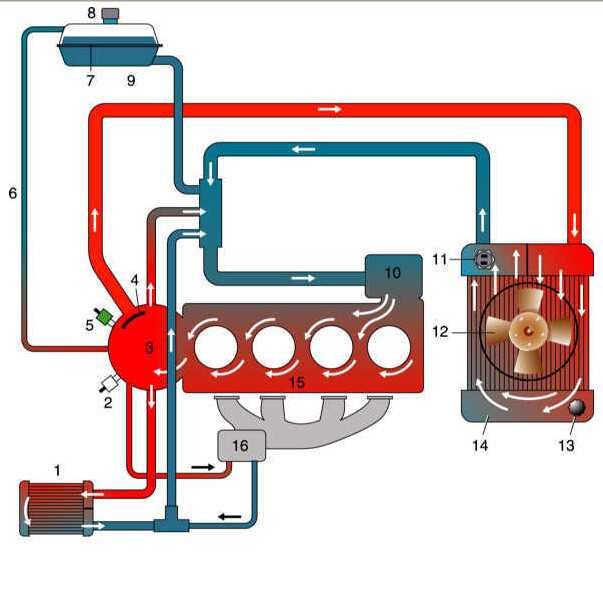

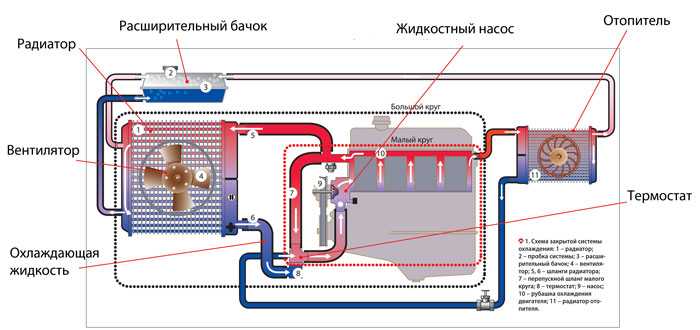

Принцип работы системы охлаждения довольно прост. После запуска холодного двигателя жидкость с помощью насоса начинает циркулировать по малому кругу. Она проходит по рубашке охлаждения блока и головки цилиндров, а затем возвращается в насос через байпасные (обходные) патрубки.

Параллельно (на подавляющем большинстве современных автомобилей) ОЖ циркулирует по большому кругу через теплообменник отопителя. Как только температура достигает рабочих значений (около +80-90 ˚С), открывается термостат. Его основной клапан направляет поток жидкости в радиатор, где она охлаждается встречным потоком воздуха.

Если такого обдува недостаточно, включается вентилятор системы охлаждения, в большинстве случаев имеющий электропривод. При этом движение антифриза продолжается постоянно.

Схемы современных систем охлаждения очень похожи. Имеются только два принципиальных различия:

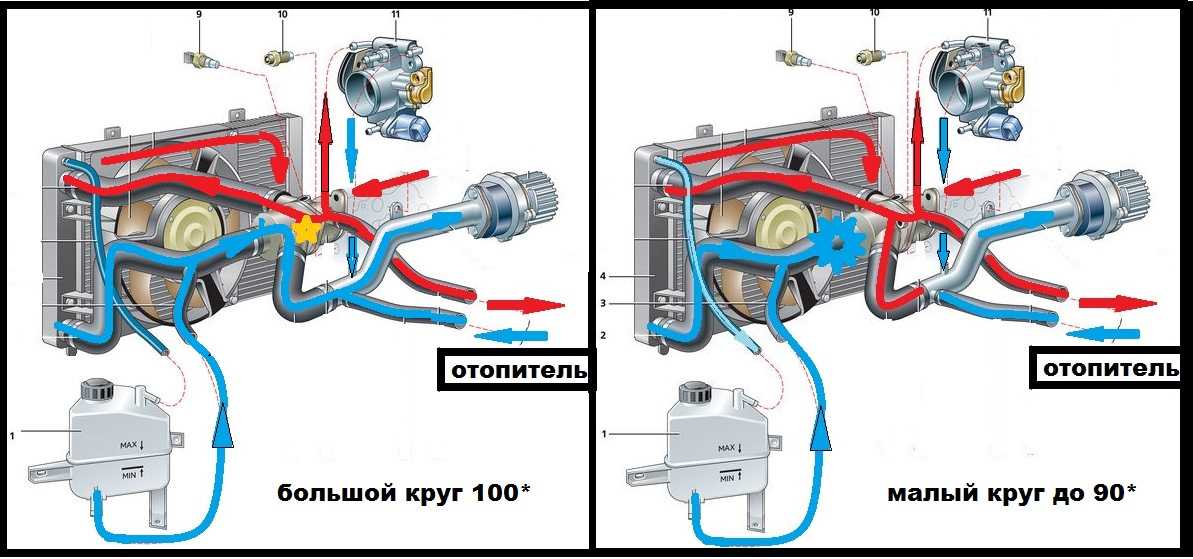

Расположение термостата: перед радиатором или на выходе из него
Вид расширительного бачка: под давлением (циркуляционный) или без (резервный)

Расскажем о компонентах системы охлаждения подробнее.

Рубашка головки и блока цилиндров представляет собой герметичные каналы, отлитые в алюминиевом или чугунном изделии. Стык блока и головки уплотнен прокладкой.

Насос охлаждающей жидкости лопастной, центробежного типа. Он приводится во вращение ремнем ГРМ или ремнем привода вспомогательных агрегатов.

Термостат представляет собой автоматический клапан, открывающийся при достижении определенной температуры и сбрасывающий часть ОЖ в радиатор. В последнее время управление этим устройством стало электронным. Жидкость начали подогревать специальным ТЭНом для более раннего открытия термостата в случае необходимости.

Радиатор представляет собой теплообменник, содержащий два бачка – входной и выходной. Они соединены множеством алюминиевых трубок, по которым проходит антифриз.

Для увеличения поверхности теплообмена к трубкам присоединены тонкие пластины. С целью улучшения отвода тепла воздух протягивается через радиатор принудительно с помощью электровентилятора.

Радиатор отопителя нагревает воздух, поступающий в салон автомобиля. Краны отопителя сейчас не устанавливают, поэтому радиатор нагрет всегда, когда двигатель включен.

Летом горячий воздух не поступает в салон благодаря заслонкам.

Расширительный бачок – это хранилище охлаждающей жидкости. В зависимости от типа системы охлаждения (см. выше) он может быть циркуляционным или тупиковым. Соответственно, бачок находится под давлением или без него.

Пробка, которая обеспечивает герметичность системы, может быть установлена прямо на радиаторе или на расширительном бачке. Вне зависимости от места расположения эта деталь обеспечивает повышенное давление в системе охлаждения (до 1,1-1,3 бара). Это увеличивает температуру кипения жидкости, улучшает теплопередачу, предотвращает кавитацию насоса.

Главный компонент системы охлаждения – это сама рабочая жидкость.

С точки зрения теплотехники на ее роль идеально подошла бы вода, однако она вызывает коррозию и замерзает зимой. Именно поэтому в систему заливают специальные хладагенты – антифризы. Они обладают низкой температурой замерзания (до -65 °C), а также содержат присадки, снижающими коррозию, пенообразование и т.д.

Как уже было сказано, основная задача системы охлаждения – отводить избыток тепла от двигателя, не давая ему перегреваться. Плохая циркуляция антифриза может привести к серьезным проблемам с силовым агрегатом.

Кроме теплоотвода, у охлаждающей жидкости есть и другие функции:

Нагревание воздуха, необходимое для нормальной работы системы отопления, кондиционирования и вентиляции
Охлаждение моторного масла, помогающее обеспечить равномерное и стабильное смазывание деталей двигателя
Охлаждение газов в механизме рециркуляции в целях снижения температуры горения топливной смеси
Охлаждение жидкости в коробке передач

По инструкции антифриз рекомендуется менять не реже чем каждые 5-10 лет.

Если вам приходилось доливать в систему воду, особенно сомнительного качества, или смешивать разные ОЖ, то при очередной замене жидкости систему лучше промыть.

Промыть систему охлаждения можно двумя способами. Первый – разомкнуть систему в нескольких местах и запустить в нее струю воды из шланга.

Второй – после слива старого антифриза залить в расширительный бачок дистиллированную воду. Двигатель после этого запускают и прогревают до рабочей температуры. После остывания грязную воду сливают, продувают систему воздухом и заливают свежую жидкость.

Процедуру промывку системы охлаждения проводят, когда двигатель перегревается летом или перестает греть печка зимой. В первом случае причина в загрязненных снаружи и внутри трубках радиатора. Во втором – отложения в трубках радиатора отопителя.

Для того чтобы полностью слить охлаждающую жидкость из системы, желательно приподнять заднюю часть автомобиля домкратом.

Большинство автомобильных двигателей в нижней части имеют краник или специальную пробку, через которую производится слив ОЖ. Антифриз удаляют не только из блока цилиндров, но и из радиатора и расширительного бачка.

Перед тем, как приступить к сливу хладагента, ослабьте пробку расширительного бачка – это позволит жидкости стекать быстрее.

Выверните сливную крышку, подставьте под отверстие широкую емкость и дождитесь, пока весь антифриз вытечет из рубашки охлаждения.

Открутите сливной вентиль или нижнюю пробку радиатора, таким же образом слейте старую охлаждающую жидкость из него.

Напор сливаемого антифриза можно регулировать, откручивая или закручивая пробку расширительного бачка. После окончания процедуры не забудьте установить все сливные пробки обратно.

Теперь можно приступать к заливке свежей ОЖ. Если вы используете концентрат, то разведите его дистиллированной водой в пропорции 1:1. При таком соотношении он способен выдержать до -40 °C. Все пропорции обычно указаны непосредственно на упаковке с охлаждающей жидкостью.

Во избежание завоздушивания системы охлаждения поставьте автомобиль в горизонтальное положение.

Отсоедините самый верхний патрубок, подающий антифриз в двигатель (обычно он находится в районе впускного коллектора). Новую охлаждающую жидкость заливайте в горловину расширительного бачка до тех пор, пока она не начнет вытекать из отсоединенного патрубка. Вставьте патрубок на место и зажмите его в месте соединения хомутом.

Не стоит заполнять бачок под завязку. Оптимальным будет уровень между отметками MIN и MAX.

После заливки плотно закройте пробку бачка, заведите машину и прогрейте ее до срабатывания вентилятора. Подождите, пока двигатель остынет, и проверьте уровень охлаждающей жидкости. При необходимости долейте антифриз до нормы.

как устроена и нужно ли ее промывать? — журнал За рулем

Выясняем, какие могут быть характерные неисправности у системы охлаждения двигателя и как их избежать.

Воздушка или водянка

Система охлаждения двигателя внутреннего сгорания предназначена для отвода излишнего тепла от деталей и узлов двигателя. На самом деле эта система вредна для вашего кармана. Приблизительно треть теплоты, полученной от сгорания драгоценного топлива, приходится рассеивать в окружающей среде. Но таково устройство современного ДВС. Идеальным был бы двигатель, который может работать без отвода теплоты в окружающую среду, а всю ее превращать в полезную работу. Но материалы, используемые в современном двигателестроении, таких температур не выдержат. Поэтому по крайней мере две основные, базовые детали двигателя — блок цилиндров и головку блока — приходится дополнительно охлаждать. На заре автомобилестроения появились и долго конкурировали две системы охлаждения: жидкостная и воздушная. Но воздушная система охлаждения постепенно сдавала свои позиции и сейчас применяется, в основном, на очень небольших двигателях мототранспорта и генераторных установках малой мощности. Поэтому рассмотрим подробнее систему жидкостного охлаждения.

Устройство системы охлаждения

Система охлаждения современного автомобильного двигателя включает в себя рубашку охлаждения двигателя, насос охлаждающей жидкости, термостат, соединительные шланги и радиатор с вентилятором. К системе охлаждения подсоединен теплообменник отопителя. У некоторых двигателей охлаждающая жидкость используется еще и для обогрева дроссельного узла. Также у моторов с системой наддува встречается подача охлаждающей жидкости в жидкостно-воздушные интеркулеры или в сам турбокомпрессор для снижения его температуры.

Работает система охлаждения довольно просто. После запуска холодного двигателя охлаждающая жидкость начинает с помощью насоса циркулировать по малому кругу. Она проходит по рубашке охлаждения блока и головки цилиндров двигателя и возвращается в насос через байпасные (обходные) патрубки. Параллельно (на подавляющем большинстве современных автомобилей) жидкость постоянно циркулирует через теплообменник отопителя. Как только температура достигнет заданной величины, обычно около 80–90 ˚С, начинает открываться термостат. Его основной клапан направляет поток в радиатор, где жидкость охлаждается встречным потоком воздуха. Если обдува воздухом недостаточно, то вступает в работу вентилятор системы охлаждения, в большинстве случаев имеющий электропривод. Движение жидкости во всех остальных узлах системы охлаждения продолжается. Зачастую исключением является байпасный канал, но он закрывается не на всех автомобилях.

Схемы систем охлаждения в последние годы стали очень похожи одна на другую. Но осталось два принципиальных различия. Первое — это расположение термостата до и после радиатора (по ходу движения жидкости). Второе различие — это использование циркуляционного расширительного бачка под давлением, либо бачка без давления, являющегося простым резервным объемом.

На примере трех схем систем охлаждения покажем разницу между этими вариантами.

Система охлаждения внедорожника Great Wall Hover (сейчас он известен на нашем рынке под именем Derways DW Hower h4). Термостат стоит перед радиатором на выходе из головки блока цилиндров. Расширительный бачок подсоединен после пробки радиатора и не подвержен действию высоких температур и давлений. 1 — расширительный бачок; 2 — атмосферный шланг расширительного бачка; 3 — подводящий шланг радиатора отопителя; 4 — отводящий шланг радиатора отопителя; 5 — радиатор отопителя; 6 — подводящая труба насоса охлаждающей жидкости; 7 — отводящий шланг от рубашки подогрева дроссельного узла; 8 — подводящий шланг к рубашке подогрева дроссельного узла; 9 — крышка термостата; 10 — подводящий шланг радиатора системы охлаждения; 11 — пробка заливной горловины радиатора системы охлаждения; 12 — радиатор системы охлаждения; 13 — кожух вентилятора; 14 — насос охлаждающей жидкости; 15 — отводящий шланг радиатора системы охлаждения; 16 — шланг, соединяющий радиатор системы охлаждения и расширительный бачок.

Система охлаждения двигателя Hyundai Solaris первого поколения. Термостат стоит на выходе из радиатора, а расширительный бачок размещен прямо на радиаторе и выполнен по схеме «без давления». 1 — отводящий шланг радиатора; 2 — шкив насоса охлаждающей жидкости; 3 — крышка термостата; 4 — шланг, соединяющий расширительный бачок; 5 — пробка заливной горловины; 6 — подводящий шланг радиатора; 7 — радиатор; 8 — расширительный бачок.

Система охлаждения восьмиклапанного двигателя Лады Гранты. Термостат стоит перед радиатором. Расширительный бачок циркуляционного типа находится под давлением, имеет герметичную пробку. Через него постоянно проходит охлаждающая жидкость. 1 — расширительный бачок; 2 — пароотводящий шланг радиатора системы охлаждения; 3 — отводящий шланг радиатора системы охлаждения; 4 — датчик температуры охлаждающей жидкости; 5 — корпус термостата; 6 — вентилятор; 7 — головка блока цилиндров; 8 — радиатор системы охлаждения; 9 — подводящий шланг радиатора системы охлаждения; 10 — насос охлаждающей жидкости; 11 — блок цилиндров; 12 — подводящая труба насоса; 13 — отводящий шланг радиатора отопителя; 14 — радиатор отопителя; 15 — подводящий шланг радиатора отопителя; 16 — наливной шланг.

Компоненты

Рубашка головки и блока цилиндров представляют собой каналы, отлитые в алюминиевом или чугунном изделии. Каналы герметичны, а стык блока и головки цилиндров уплотнен прокладкой.

Насос охлаждающей жидкости лопастной, центробежного типа. Приводится во вращение либо ремнем ГРМ, либо ремнем привода вспомогательных агрегатов.

Насос охлаждающей жидкости двигателя Chevrolet Lacetti

Термостат представляет собой автоматический клапан, срабатывающий при достижении определенной температуры. Он открывается, и часть горячей жидкости сбрасывается в радиатор, где и остывает. В последнее время стали применять электронное управление этим простым устройством. Охлаждающую жидкость начали подогревать специальным ТЭНом для более раннего открытия термостата в случае потребности.

Термостат двигателя Chevrolet Cruze: 1 — патрубок подвода жидкости к радиатору системы охлаждения; 2 — электрический разъем нагревательного элемента термостата; 3 — корпус; 4 — уплотнительное кольцо в соединении модуля с распределителем жидкости; 5 — основной клапан термостата; 6 — пружина термостата; 7 — баллон с термочувствительным наполнителем; 8 — дополнительный клапан термостата; 9 — шток термостата.

Радиатор представляет собой теплообменник, содержащий два бачка (входной и выходной), соединенных множеством алюминиевых трубок, по которым проходит охлаждающая жидкость. Для увеличения теплообмена к трубкам присоединены тонкие пластины, во много раз увеличивающие поверхность теплообмена. Для улучшения теплоотвода воздух протягивается через радиатор принудительно с помощью электровентилятора.

Радиатор и вентилятор системы охлаждения двигателя Лады Ларгус: 1 — дополнительный резистор; 2 — кожух; 3 — электродвигатель; 4 — крыльчатка; 5 — радиатор.

Радиатор отопителя выполняет функцию нагревания воздуха, поступающего в салон автомобиля. Краны отопителя сейчас не устанавливают, а потому радиатор этот нагрет всегда, когда прогрет двигатель, и только воздушные заслонки не дают летом поступать горячему воздуху в салон автомобиля.

Радиатор отопителя кроссовера Renault Duster.

Расширительный бачок это хранилище резерва жидкости. Но в зависимости от типа системы охлаждения (см. выше) он может быть циркуляционным или тупиковым. Соответственно, находиться под давлением или без него.

Пробка, обеспечивающая герметичность системы, может быть установлена либо прямо на радиаторе, либо на расширительном бачке. Вне зависимости от места установки пробка обеспечивает повышенное давление в системе охлаждения. Такое давление (достигающее 1,1–1,3 бара) повышает температуру кипения жидкости, улучшает теплопередачу, предотвращает кавитацию насоса.

Пробка радиатора Лады 4х4.

Пробка расширительного бачка Chevrolet Cruze.

И главный компонент системы — это сама рабочая жидкость. Идеальной с точки зрения теплотехники была бы вода, но она вызывает коррозию и замерзает зимой. Поэтому применяют антифризы с низкой температурой замерзания (-40°C или — 65°C) и присадками, снижающими коррозию, пенообразование и т.д.

Неисправности системы охлаждения

Все, что может потечь, рано или поздно потечет. Это не только одна из интерпретаций закона Мерфи, но и четкое описание главной неисправности системы охлаждения. Система, включающая в себя порой более 10 резиновых шлангов, постепенно старея, начинает терять герметичность. Текут сами шланги, пропуская жидкость через нитяное армирование, текут хомутовые соединения. Со временем под воздействием противогололедных реагентов и летящих с дороги камней теряет герметичность радиатор. Особенно он страдает на автомобилях без кондиционера, где его не прикрывает теплообменник этой системы. Также радиатор принимает на себя все «удары судьбы» даже при небольших авариях. Течь теплообменника отопителя, хотя он и стоит в более «защищенном» от внешнего воздействия месте, также встречается нередко. Тот же антифриз, просочившийся сквозь сальниковое уплотнение насоса, выводит из строя подшипник, и — «Здравствуй, замена помпы». И хорошо, если вовремя уследите за признаками выхода из строя насоса, а то его поломка приведет или к обрыву ремня ГРМ и аварии двигателя, или к невозможности двигаться дальше на автомобилях, где установлен цепной привод газораспределительного механизма.

Термостат, этот маленький точный приборчик, тоже может начать хандрить. Его клапан может зависнуть или в закрытом, или в открытом состоянии. В первом случае неминуем перегрев двигателя даже в холодную погоду, а во втором двигатель не будет прогреваться до рабочей температуры. Повышенные износ мотора и расход топлива, негреющая печка — вот что гарантирует нам постоянно открытый термостат. Еще остается расширительный бачок. Течь его встречается только в схеме системы охлаждения, где он находится под рабочим давлением.

И последний узел, который может терять герметичность, — это пробка радиатора или расширительного бачка. И хотя жидкость через нее сразу не потечет, но это произойдет после первого же закипания двигателя. А закипит он быстро. Помните назначение пробки? Правильно: обеспечивать повышение температуры кипения жидкости. Ни один современный мотор не может работать без герметичной пробки, кроме случаев очень низкой температуры окружающей среды и небольшой нагрузки на двигатель.

Интересный тест на знание причин перегрева можно пройти здесь

Замена жидкости и промывка

Если не пришлось заменять какой-либо узел в системе охлаждения раньше, то инструкции рекомендуют менять антифриз не реже чем в 5–10 лет. Если вам не приходилось доливать в систему воду из канистры, а еще хуже — из придорожной канавы, то при замене жидкости систему можно не промывать.

Для удаления охлаждающей жидкости в нижней части радиатора предусмотрено сливное отверстие с пробкой.

А вот если автомобиль многое повидал на своем веку, то при замене жидкости полезно произвести промывку системы охлаждения. Разомкнув в нескольких местах систему можно струей воды из шланга тщательно ее прополоскать. Либо просто слить старую жидкость и залить чистую, кипяченую воду. Запустить двигатель и прогреть до рабочей температуры. Выждав, пока система остынет, чтобы не обжечься, слить воду. Затем продуть воздухом систему и залить свежий антифриз.

Промывку системы охлаждения обычно затевают в двух случаях: когда перегревается двигатель (проявляется это прежде всего в летний период) и когда перестает греть печка зимой. В первом случае причина кроется в заросших грязью снаружи и засоренных изнутри трубках радиатора. Во втором — проблема в том, что забились отложениями трубки радиатора отопителя. Поэтому при плановой смене жидкости и при замене компонентов системы охлаждения не упускайте возможности хорошенько промыть все узлы.

Расскажите, с какими неисправностями системы охлаждения сталкивались вы. И желаю вам жаркого отопителя зимой и хорошего охлаждения летом.

Система охлаждения ДВС: как устроена и надо ли промывать ее зимой?

Выясняем, какие могут быть характерные неисправности у системы охлаждения двигателя и как их избежать.

Система охлаждения ДВС: как устроена и надо ли промывать ее зимой?

Как это работает: Охлаждение двигателя

В худшем случае тепло двигателя может разрушить автомобиль, если система охлаждения перестанет работать.

Автор статьи:

Джил Макинтош , 2019 • 4 минуты чтения

Присоединяйтесь к беседе

Содержание статьи

Наряду с мощностью двигатели внутреннего сгорания выделяют тепло. На самом деле они создают так много тепла, что, если оно не отводится должным образом, это может привести к повреждению двигателя, который не подлежит ремонту. Чтобы решить эту проблему, каждый двигатель имеет систему охлаждения.

Объявление 2

История продолжается ниже

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

В то время как в автомобилях использовались двигатели с воздушным охлаждением — возможно, наиболее известным из них был оригинальный Volkswagen Beetle — сегодня практически каждый автомобиль использует жидкостное охлаждение для отвода тепла, создаваемого при сгорании бензина и трении движущихся частей внутри.

Приносим свои извинения, но это видео не удалось загрузить.

Попробуйте обновить браузер или
нажмите здесь, чтобы посмотреть другие видео от нашей команды.

Как это работает: Охлаждение двигателя Вернуться к видео

Компоненты системы охлаждения включают радиатор, один или несколько вентиляторов, шланги, водяной насос и термостат, а также переливной бачок. Охлаждающая жидкость представляет собой смесь воды и антифриза, которая не только предотвращает замерзание жидкости, как следует из ее названия, но и содержит химические вещества, уменьшающие коррозию и образование накипи. Он токсичен, и разливы следует немедленно убирать, чтобы дети или животные не могли его проглотить, так как он может быть сладким. Некоторые юрисдикции, такие как Британская Колумбия, требуют, чтобы он включал добавку с горьким вкусом, но это не универсально.

Объявление 3

История продолжается ниже

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Объявление 4

История продолжается ниже

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание артикула

Часть горячей охлаждающей жидкости отводится непосредственно от двигателя в шланги меньшего размера, по которым она направляется к радиатору отопителя. По сути, это миниатюрная версия радиатора. Когда охлаждающая жидкость проходит через него, это тепло отводится в салон для системы климат-контроля.

Но двигатель не должен перегреваться, но и не может быть слишком холодным. Хотя диапазон варьируется в зависимости от двигателя, оптимальная температура обычно составляет от 85°C до 95°C. Ниже этого уровня сгорание не так эффективно, что влияет на экономию топлива и увеличивает выбросы выхлопных газов. Для максимально быстрого повышения температуры термостат внутри системы закрывается, удерживая охлаждающую жидкость внутри двигателя. Когда температура поднимается достаточно, термостат открывается, и эта горячая охлаждающая жидкость поступает в радиатор. Термостат постоянно регулирует скорость потока охлаждающей жидкости, необходимую для поддержания температуры.

Объявление 5

История продолжается ниже

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание артикула

Проверить достаточность охлаждающей жидкости в системе несложно. Найдите пластиковый резервуар в моторном отсеке и проверьте уровень жидкости по линиям, отмеченным сбоку. На старых автомобилях приходилось снимать герметичную крышку на верхней части радиатора. Это может быть очень опасно, если система горячая, так как охлаждающая жидкость с обжигающей температурой может вырваться наружу, как гейзер. Если вы видите герметичную крышку на радиаторе или шлангах, оставьте ее в покое и добавляйте охлаждающую жидкость в бачок только в случае необходимости.

Соотношение воды и антифриза влияет на способность охлаждающей жидкости сопротивляться замерзанию — как ни странно, чистый антифриз замерзнет чуть ниже 0°C, а добавление в него воды снижает температуру замерзания полученной смеси. Проверьте этикетку на бутылке, чтобы узнать, нужно ли вам добавить воду, так как некоторое количество охлаждающей жидкости удобно предварительно смешивать с ней.

Объявление 6

История продолжается ниже

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Ингибиторы ржавчины и смазочные материалы охлаждающей жидкости со временем разрушаются, и вам следует промыть систему и заполнить ее свежей охлаждающей жидкостью в соответствии с графиком технического обслуживания вашего автомобиля. Это особенно важно, потому что радиатор отопителя в некоторых автомобилях спрятан глубоко в приборной панели. Если он забит и нуждается в замене, трудозатраты на то, чтобы разобрать все, чтобы добраться до него, могут взлететь до небес.

Необходимо периодически проверять другие периферийные устройства системы охлаждения, чтобы убедиться, что они в хорошем состоянии. Поликлиновой ремень, который вращает водяной насос, не должен быть потрескавшимся или изношенным. Шланги отопителя должны быть гибкими, а не губчатыми или ломкими, а хомуты, удерживающие их на месте, должны быть тугими. Любые утечки должны быть устранены незамедлительно, так как автомобиль с низким уровнем охлаждающей жидкости может перегреться.

Объявление 7

История продолжается ниже

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание артикула

Охлаждающая жидкость также может просачиваться внутрь через прокладку головки блока цилиндров. Вы можете увидеть белый дым из выхлопной трубы, когда двигатель прогрет (белый выхлоп в холодную погоду обычно является безвредным выгоранием конденсата), или обнаружить сладкий запах гари. Проверьте уровень в бачке охлаждающей жидкости, чтобы быть уверенным.

Если в вашем автомобиле есть датчик температуры — не все есть, а у некоторых есть только сигнальная лампа — это нормально, если он немного поднимается при интенсивном использовании, например, при буксировке или движении по крутому склону в жаркую погоду. Но если он поднимается слишком высоко или загорается сигнальная лампа, остановитесь, заглушите автомобиль и поднимите капот как можно скорее. Избыток тепла не займет много времени, чтобы превратить дорогой двигатель в металлолом.

Share this article in your social network

Driving By Numbers: 10 Best-selling auto brands in Canada in 2022
Scare away thieves with the Ring Car Cam
Motor Mouth: Мы наконец достигли максимального расплавления мускуса?
Месть ботаников: Технические эксперты подробно рассказывают об уязвимостях современных автомобилей
Вождение Худшие выборы: 8 самых разочаровывающих автомобилей, на которых мы ездили в прошлом году Адрес электронной почты
Нажимая на кнопку подписки, вы соглашаетесь на получение вышеуказанного информационного бюллетеня от Postmedia Network Inc. Вы можете отказаться от подписки в любое время, щелкнув ссылку для отказа от подписки в нижней части наших электронных писем или любого информационного бюллетеня. Постмедиа Сеть Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300
Система охлаждения вашего двигателя · Инспекции BlueStar
Типичный автомобиль с четырехцилиндровым двигателем, движущийся по шоссе со скоростью 55 миль в час, будет производить около 5000 контролируемых взрывов в минуту внутри двигателя, поскольку свечи зажигания воспламеняют воздух и топливной смеси в каждом из цилиндров. Это то, что движет транспортное средство по дороге. Эти взрывы производят огромное количество тепла и разрушат двигатель за считанные минуты, если их не контролировать. Система охлаждения двигателя предназначена для контроля и регулирования этих высоких температур.
Современные системы охлаждения мало чем отличаются от старых систем охлаждения, но они стали намного эффективнее и надежнее выполнять свою работу. Базовая система охлаждения по-прежнему состоит из жидкой охлаждающей жидкости, циркулирующей через блок цилиндров и головку блока цилиндров (или головок в двигателе с V-образной конфигурацией), а затем вытесняемой к радиатору для охлаждения потоком воздуха, проходящим через решетку радиатора. перед автомобилем.
Система охлаждения должна поддерживать постоянную температуру двигателя вне зависимости от того, является ли температура наружного воздуха высокой (100 градусов по Фаренгейту) или низкой (30 градусов ниже нуля). Если температура двигателя слишком низкая, пострадает экономия топлива и возрастут выбросы. Если температура двигателя будет слишком высокой в течение слишком долгого времени, двигатель будет поврежден. Диапазон рабочих температур двигателя для большинства автомобилей находится в пределах 19от 5 до 220 градусов по Фаренгейту. Оптимальная температура составляет около 212 градусов по Фаренгейту. Более высокая разница температур между охлаждающей жидкостью двигателя и наружным воздухом делает теплопередачу более эффективной. Система охлаждения двигателя состоит из охлаждающей жидкости двигателя, каналов внутри блока цилиндров и головок цилиндров, водяного насоса для циркуляции охлаждающей жидкости и термостата для контроля температуры охлаждающей жидкости, радиатор для охлаждения охлаждающей жидкости, вентилятор для продувки воздуха через радиатор, крышку радиатора для контроля давления в системе и соединительные шланги для передачи охлаждающей жидкости от двигателя к радиатору, а также к система отопления автомобиля, в которой горячая охлаждающая жидкость используется для обогрева салона автомобиля.
Охлаждающая жидкость двигателя выполняет основную функцию конвективного теплообмена в двигателях внутреннего сгорания. Охлаждающая жидкость представляет собой смесь воды, антифриза, ингибиторов коррозии и смазочных материалов. Охлаждающая жидкость была разработана для преодоления недостатков воды как теплоносителя. Многие современные автомобили оснащены охлаждающей жидкостью с увеличенным или длительным сроком службы, которая рассчитана на срок до пяти лет или 150 000 миль. Зеленая охлаждающая жидкость обычно длится два года или 30 000 миль. Правильная смесь и качество охлаждающей жидкости предотвратит замерзание зимой, предотвратит закипание летом, предотвратит ржавчину и коррозию металлических деталей, станет хорошим проводником тепла и поможет предотвратить электролиз.
Система охлаждения работает за счет циркуляции жидкого хладагента через каналы в блоке цилиндров и головке(ах) цилиндров. Когда охлаждающая жидкость течет по этим каналам, тепло передается от компонентов двигателя к охлаждающей жидкости. Затем нагретая охлаждающая жидкость проходит через резиновый шланг к радиатору в передней части моторного отсека. Протекая по тонким трубкам в радиаторе, горячая жидкость охлаждается потоком воздуха, поступающим в моторный отсек через решетку впереди автомобиля. Когда жидкость охлаждается, она возвращается в двигатель, чтобы поглотить больше тепла. Водяной насос поддерживает циркуляцию жидкости в системе при работающем двигателе.
Между двигателем и радиатором установлен термостат, который следит за тем, чтобы температура охлаждающей жидкости оставалась выше заданного значения, что обеспечивает оптимальную работу двигателя. Если температура охлаждающей жидкости падает ниже этой температуры, термостат блокирует поток охлаждающей жидкости к радиатору, вместо этого направляя жидкость через байпас прямо обратно в двигатель. Охлаждающая жидкость будет продолжать циркулировать таким образом до тех пор, пока не будет достигнута оптимальная рабочая температура, после чего термостат откроется и позволит охладить охлаждающую жидкость обратно через радиатор.
Система охлаждения рассчитана на работу под давлением, чтобы предотвратить закипание охлаждающей жидкости. Однако слишком большое давление приведет к разрыву шлангов и других компонентов и утечке, поэтому необходима система для сброса давления, если оно превышает определенный предел. Работа по поддержанию давления в системе охлаждения возложена на крышку радиатора или расширительного бачка под давлением. Крышка обычно увеличивает давление в системе охлаждения на 14 или 15 фунтов на квадратный дюйм и поднимает температуру кипения примерно на 43 градуса по Фаренгейту. Крышка выпускает охлаждающую жидкость под давлением в расширительный бачок охлаждающей жидкости. Затем эта жидкость возвращается в систему охлаждения после остывания двигателя. Никогда не снимайте крышку радиатора сразу после остановки двигателя, потому что охлаждающая жидкость под давлением сразу же начнет кипеть, как только давление будет сброшено. Почти наверняка произойдут ожоги и серьезные травмы.
Охлаждающая жидкость следует по пути от водяного насоса через каналы внутри блока цилиндров, где она собирает тепло, выделяемое цилиндрами. Затем он направляется к головке цилиндров, где собирает больше тепла из камер сгорания. Затем она вытекает мимо термостата (если термостат открыт для прохождения жидкости), через верхний шланг радиатора и в радиатор. Охлаждающая жидкость протекает по тонким трубкам, составляющим сердцевину радиатора, и охлаждается воздушным потоком, проходящим через радиатор. Оттуда он вытекает из радиатора через нижний патрубок радиатора и возвращается к водяному насосу. К этому времени охлаждающая жидкость остынет и готова отобрать больше тепла у двигателя.
Есть несколько резиновых шлангов, которые соединяют между собой компоненты системы охлаждения. Основные шланги называются верхним и нижним шлангами радиатора. Эти два шланга направляют охлаждающую жидкость между двигателем и радиатором. Шланги отопителя подают горячую охлаждающую жидкость от двигателя к радиатору отопителя. На одном из этих шлангов может быть установлен регулирующий клапан отопителя, который блокирует попадание горячей охлаждающей жидкости в сердцевину отопителя, когда кондиционер настроен на максимальное охлаждение. Другой шланг, называемый перепускным, используется для циркуляции охлаждающей жидкости по двигателю в обход радиатора, когда термостат закрыт. В некоторых двигателях не используется резиновый перепускной шланг. Вместо этого они могут использовать металлическую трубу или иметь встроенный проход в переднем кожухе двигателя.
На задней части радиатора на стороне, ближайшей к двигателю, установлены один или два электрических вентилятора охлаждения внутри корпуса, предназначенного для защиты пальцев и направления воздушного потока. Вентиляторы управляются бортовым компьютером. Датчик контролирует температуру двигателя и отправляет информацию на компьютер. ЭБУ определяет необходимость включения вентилятора и включает реле вентилятора, если необходим дополнительный поток воздуха через радиатор. Вентиляторы поддерживают подачу воздуха через радиатор, когда автомобиль движется медленно или останавливается при работающем двигателе. Если бы вентиляторы перестали работать, температура двигателя начала бы повышаться каждый раз, когда автомобиль останавливался.
Если автомобиль оборудован кондиционером, перед радиатором системы охлаждения двигателя устанавливается дополнительный радиатор, называемый конденсатором кондиционера. Конденсатор кондиционера также нуждается в охлаждении потоком воздуха, поступающим в моторный отсек. Если кондиционер включен, система будет поддерживать работу одного электрического вентилятора системы охлаждения, даже если двигатель не прогрет. При отсутствии потока воздуха через конденсатор кондиционера кондиционер не сможет охлаждать воздух, поступающий в салон автомобиля.
