Дробилка СМД

Дробилка СМД – универсальное оборудование для переработки кусков руды до необходимой степени измельчения. Данный тип дробилок успешно эксплуатируется горно-обогатительными комбинатами для дробления руды разной крепости, подающейся крупным и средним кусковым материалом в частицы заданной величины.

Виды дробилок СМД

В зависимости от предназначения различают три вида дробилок СМД:

  • Щековые дробилки СМД представлены наиболее широким рядом моделей. Дробилки СМД щекового типа разработаны для первоначального измельчения горной породы с допустимым пределом прочности, достигаемым при сжатии до 300 МПа. Принцип действия механизма такой дробилки заключается в разрушении породы посредством сжатия исходного материала между рабочими поверхностями (щеками), одна из которых неподвижная, а вторая выполняет движения качающегося типа вследствие закрепления ее верхнего края на шатуне, связанном с двигателем. Камера для дробления образуется рабочими поверхностями механизма и имеет клиновидную форму. Сырье для измельчения подается в верхнюю часть дробилки через приемное отверстие, ширина которого может регулироваться. По мере дробления порода смещается к щели на выходе, поддаваясь при этом дальнейшему измельчению. Различают дробилки с простым и сложным движением щеки. Большая эффективность последних обуславливается возможностью создания более высоких нагрузок на измельчаемый материал.
  • Конусные дробилки СМД используются преимущественно для дробления хрупких и негигроскопичных материалов (гранит, известняк и т.д.). Не рекомендуется применение дробилок данного вида для измельчения материалов пластического типа. Чаще всего конусные дробилки применяют для измельчения пород второй и третьей стадии.
  • Роторные дробилки СМД отлично справятся с измельчением известняка, мрамора, доломита, гипса и других материалов с аналогичными свойствами. Дробилки данного типа показывают превосходный результат при измельчении крупных фракций с допустимым пределом прочности, достигаемым сжатием не более 100 МПа.

Преимущества дробилок СМД

Предельно простая конструкция дробилки и ее относительно компактные размеры не являются помехой высокой эффективности устройства, обладающего многими достоинствами, такими как:
  • возможность переработки глинистых материалов (щековыми дробилками СМД) как в сухом, так и во влажном состоянии;
  • отсутствие потребности в большой площади для размещения оборудования;
  • возможность быстрого монтажа/демонтажа агрегата, а также легкой замены износившегося конструкционного узла;
  • возможность задания величины фракций получаемого материала;
  •  быстрая и безопасная регулировка разгрузочной щели, выполняемая посредством клинового механизма, возможна даже при работающем двигателе.
  • надежность механизма, обеспечиваемая выполнением футеровки и дробящих плит из стали высоколегированного типа.
Благодаря перечисленным достоинствам дробилки СМД можно встретить во многих производственных сферах.

rosaural.ru

Дробилка однороторная СМД-86А размером 1250-1000 мм

Данный тип роторной дробилки предназначен для проведения крупного дробления известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности. Категорически не рекомендуется дробить влажные материалы, которые могут вызвать налипание. Дробилка идеально подходит при проведении первичного дробления материала.

Компания производитель проводит полный технический осмотр, каждая деталь дробилки проходит тщательный контроль на качество и надежность. Только благодаря такому подходу, наша компания выпускает качественную и высокорентабельную технику.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДНОРОТОРНОЙ ДРОБИЛКИ СМД-86А:

Производительность на известняке, м3/ч, не менее

135

Размер приёмного отверстия, см.



продольный

100

поперечный

87,5

Допустимый размер загружаемого материала, см.

60

Ширина выходной щели, см.



максимальная

25;16

минимальная

2,5

Примерный размер получаемого продукта, мм.

20~300

Размеры ротора, мм:



диаметр

1250

длина

1000

Число рядов бил ротора, м/с

35

Мощность электрического двигателя, кВт

100

Размеры дробилки, м.



длина

3,20

ширина

2,35

высота

2,80

Масса дробилки не считая массу электроборудования и различных комплектующих, т.

15,0


mpchb.ru

Строммашина - Дробилки

№№
п/п
Наименование запчасти
1 Болт М30х180 297-2-0-1
2 Болт М24х165 297-2-0-4
3 Болт М20х240 297-5-0-2
4 Болт М20х75
5 Болт 297-9-0-8
6 Болт специальный СМ561-1-0-27
7 Вал эксцентриковый в сборе 297-6-0-0
8 Вал эксцентриковый 297-6-0-8
9 Вал вертикальный 297-9-0-1
10 Вал привода СМ561-7-0-17А
11 Воронка 297-2-2-0
12 Воротник противопыл. 297-5-0-3
13 Втулка СМД119.01.002
14 Втулка СМД119.02.108 (направл. втулка СМ561-2-3-0)
15 Втулка верхняя 297-1-0-2 (бронза)
16 Втулка нижняя 297-1-0-3 (бронза)
17 Втулка 297-1-0-12
18 Втулка конусная верхняя 297-6-0-2 (бронза)
19 Втулка конусная нижняя 297-6-0-7 (бронза)
20 Гайка специальная СМ561-1-0-23
21 Гайка М24 СТП205
22 Диск верхний 297-6-0-5
23 Картер СМД119.06.001
24 Клапан предохранительный СМД 119.15.150
25 Кожух 297-9-3-1
26 Колесо зубчатое 297-6-0-1
27 Кольцо неподвижное 297-1-1-0
28 Кольцо 297-1-1-10
29 Контргайка М24 СТП 206
30 Конус дробящий неподвижный (в сборе) с воронкой и корпусом установочным 297-2-0-0
31 Конус дробящий неподвижный 297-2-1-2
32 Конус дробящий подвижный 297-4-0-1
33 Конус несущий в сборе с обечайкой 297-4-2-0
34 Конус несущий 297-4-2-1
35 Конус дробящий подвижный 297-9-0-0
36
Корпус дробилки 297-1-0-0
37 Корпус неподвижного конуса (в сборе) 297-2-1-0
38 Корпус неподвижного конуса 297-2-1-1
39 Корпус установочный 297-2-3-0
40 Корпус в сборе 297-2-6-0 (то же, что 297-2-1-1, только со сваркой обечайки)
41 Крышка подпятника 297-1-0-6
42 Крышка картера СМ 561-7-0-19
43 Маслостанция СМД119.15.000
44 Механизм регулировки щели 297-0-1-0
45 Обечайка 297-4-2-2
46 Основание подпятника СМД 119А.03.003 (297-5-0-5)
47 Палец 297-2-5-0
48 Плита подпятника нижняя СМ 561-6-0-15
49 Площадка загрузочная СМД119А.00.300 (297-0-2-0)
50 Постель СМД119А.03.000-01
51 Подпятник сферический СМД119А.03.006
52 Полукольцо опорное 297-9-0-4
53 Привод СМД119.06.000
54 Прокладка l-2,0 297-9-0-2
55 Прокладка l-1,0 297-9-0-2-01
56 Пружина тарельчатая 561-2-0-7
57 Салазки Л610.01.09.01
58 Пружина СМ 561-1-0-4
59 Сектор клиновой 297-9-0-3
60 Стакан 297-9-4-01
61 Станина 297-1-0-1
62 Стопор СМ 561-1-0-21А
63 Стопор СМ561-6-0-17
64 Тарелка пружины 297-1-0-8
65 Трещетка 297-1-0-20
66 Футеровка 297-1-0-7
67 Футеровка СМ561-7-0-16
68 Хомут 297-5-1-0
69 Чашка 297-9-0-5
70 Шайба СМ561-2-0-3
71 Шайба направляющая СМ561-2-3-0
72 Шайба текстолитовая
73 Шайба стопорная D 38
74 Шестерня коническая СМ561-7-0-3
75 Шкив электродвигателя СМД119А.00.004
76 Шкив СМД119А.00.005 (561-7-0-4)
77 Штифт 16h21х60

dso44.ru

Роторная дробилка «СМД-10 ВЕЙДЕР» – Завод «ТЕХПРИБОР» по цене от 840 000 руб.| Завод «ТЕХПРИБОР» (Москва)

Общие сведения о роторной дробилке «СМД-10 ВЕЙДЕР»

Представленное оборудование относится к дробилкам ударного действия, разрушение кусков дробимого материала происходит в результате ударов бил, жестко закрепленных на роторе.

Дробилки данного типа отличают высокая степень дробления, большая производительность, малый расход энергии, простота конструкции и надежность.

Роторная дробилка «СМД-10 ВЕЙДЕР» предназначена для среднего и мелкого дробления шлака металлургического, известняка, доломита, мергеля, мрамора, гипса, руд малой абразивности и других подобных материалов, предел прочности которых не превышает 600 кгс/см

2, а размер кусков 350 мм.

Помимо непосредственного дробления, роторная дробилка данной модели также может использоваться в качестве динамического гранулятора, что позволяет проводить обогащение каменных пород по форме и прочности за счет разрушения слабых включений без ослабления структурной прочности целевого продукта.

Большая производительность, возможность производства фракционированных материалов кубовидной формы, малая энергонагруженность и отсутствие необходимости в устройстве массивного фундамента позволяют использовать роторную дробилку «СМД-10 ВЕЙДЕР» в качестве высокоэффективного агрегата первичного или вторичного дробления твердых материалов самого разного происхождения.

Область применения дробилок различных типов

ДробилкиДроблениеПрочность материала
Крупное Среднее Мелкое Низкая Средняя Высокая
Конусные + + + - + +
Роторные - + + + + +
Молотковые - + + + + -

Технические характеристики роторной дробилки «СМД-10 ВЕЙДЕР» типоразмера «ДР 1500 4х4»

*
Производительность дробилки при обработке конкретного вида материала может изменяться в зависимости от физико-механических свойств данного материала
ПараметрыЕдиница измеренияВеличина параметра
Габаритные размеры (L×B×H) мм 1800×933×1520
Масса кг 1330
Установленная мощность кВт 11
Линейная скорость бил ротора м/с 26
Длина и диаметр ротора с установленными билами мм 400/500
Размеры загрузочного окна мм 430х420
Размеры загружаемого материала, не более мм 380
Производительность т/ч 12*

Устройство и порядок работы

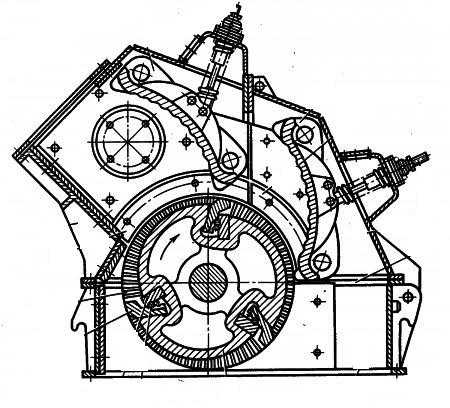

Ударное дробление является динамическим процессом. В дробилке «СМД-10 ВЕЙДЕР» осуществляется сразу три стадии кинетического дробления. Первая стадия начинается в тот момент, когда билы ротора ударяют по дробимому материалу. Вторая стадия дробления осуществляется при столкновении кусков с отражательными плитами. Третья стадия обеспечивается за счет соударений частиц дробимого материала.

Рабочими органами дробилки «СМД-10 ВЕЙДЕР» являются: массивный ротор (1) с жестко закрепленными на нем билами (2) и отражательные плиты (3).

Фракционный состав продукта дробления, зависящий от величины зазора между окружностью вращения бил ротора и отражательными плитами, регулируется посредством многофункционального устройства поддержания заданного усилия дробления, объединенного в пружинных блоках (4). Продукт дробления выводится из корпуса дробилки по наклонной пластине (5).

Конкурентные преимущества

Роторная дробилка  «СМД-10 ВЕЙДЕР» имеет простую, но вместе с тем очень рациональную конструкцию, каждый элемент которой продуман до мелочей и работает на повышение эффективности дробления, упрощение технического обслуживания, снижение стоимости эксплуатации оборудования.

Для достижения этих целей МП «ТЕХПРИБОР» был использован целый ряд оригинальных технических решений.

Краткий перечень основных преимуществ новых роторных дробилок позволяет убедиться в этом:

Ударные элементы двухстороннего действия - для уменьшения себестоимости дробления

Оригинальные билы дробилки «СМД-10 ВЕЙДЕР» имеют не одну, а целых две рабочих грани, что позволяет восстановить выбранные параметры дробления, просто развернув ударные элементы. Такое техническое решение сделало возможным существенное увеличение сроков службы инструментов дробления за счет более полного использования металла бил. Теперь их замена может проводиться в два раза реже, нежели в других моделях оборудования аналогичного назначения.

Установка ударных элементов ротора и отбойных плит - максимально быстро - без болтов и гаек

Не секрет, что практическая производительность дробильного оборудования серьезно страдает из-за сложности и высокой трудоемкости технического обслуживания, необходимости держать на складе разнообразную номенклатуру инструментов дробления, защитной брони и т.д.

Так же не является секретом, что крепления элементов дробления требуют очень внимательного к себе отношения. Зачастую резьбовые соединения превращаются в трудно разъемные уже после переработки нескольких тонн каменных материалов. Вот почему для установки ударных элементов роторной дробилки «СМД-10 ВЕЙДЕР» не используются гайки. Билы просто вставляются в направляющие и удерживаются от осевого смещения специальными фиксаторами. Благодаря чему разворот или полная замена инструментов дробления выполняется в течение 15-20 минут силами одного человека без использования грузоподъемных механизмов.

Для сокращения времени технического обслуживания или сроков ожидания поставки сменных деталей, билы ротора и билы отбойных плит имеют одинаковые размеры, а 90% элементов брони корпуса полностью взаимозаменяемы.

Широкая распашная дверь - для того чтобы осмотр и обслуживание выполнялись в самые короткие сроки

В целях сокращения времени простоев узлы технического обслуживания дробилки «СМД-10 ВЕЙДЕР» организованы таким образом, чтобы сделать ремонтные и профилактические работы максимально простыми, удобными и быстро выполнимыми.

На боковой плите корпуса дробилки выполнена широкая распашная дверца, открыв которую можно получить доступ абсолютно ко всем узлам и деталям камеры дробления для их осмотра, ревизии или замены.

Устройства поддержания заданного усилия дробления, объединенные с пружинными блоками безопасности

Во время работы дробильного агрегата в карьере существует вероятность попадания в камеру дробления посторонних включений (например, зубьев экскаватора), которые ни при каких условиях не могут быть измельчены. Защиту от поломок роторной дробилки обеспечивает система выгрузки недробимых включений, которая автоматически удаляет из камеры дробления посторонние предметы.

В дробилке «СМД-10 ВЕЙДЕР» система выгрузки объединена с устройством поддержания заданного усилия дробления, что позволяет сразу после удаления препятствия немедленно возвратиться к выбранным настройкам параметров дробления.

Комплексная поддержка до и после продажи

Являясь разработчиком и производителем оборудования для переработки каменных материалов, МП «ТЕХПРИБОР» способно не только предложить заказчику стандартные решения, но также разработать и изготовить оригинальное оборудование, полностью соответствующее производственно-технологическим требованиям конкретного предприятия.

Независимо от того, используется ли роторная дробилка «СМД-10 ВЕЙДЕР» как отдельная единица или же она интегрирована в состав дробильно-сортировочного комплекса, каждая модель обеспечивается комплексным обслуживанием и технической поддержкой, которые начинаются уже с момента анализа потребностей заказчика и разработки наиболее рациональных схем дробления и сортировки.

Принципы сотрудничества с заказчиками, основанные на индивидуальном подходе в решении самых сложных производственных задач, неизменно дают свои положительные результаты, укрепляя репутацию МП «ТЕХПРИБОР» как надежного делового партнера, способного не только предложить, но и воплотить в жизнь самые смелые проекты.

Патенты и сертификаты

Роторные дробилки серии «ВЕЙДЕР» соответствуют требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». (Декларация о соответствии: ЕАЭС № RU Д-RU.МО10.В.06278 от 23.03.2018 г.)

Роторные дробилки модели «ВЕЙДЕР» отмечены дипломом программы "100 лучших товаров России" 2014 г.

www.tpribor.ru

Щековая дробилка СМД - цена, обслуживание, запчасти

Принцип работы

Процесс измельчения основан на сжатии рабочими поверхностями (щеками) материала, которые образуют рабочую клинообразную область. Одна щека в этом процессе неподвижна, а вторая производит качающиеся движения за счет приводного механизма. Когда происходит сближение плит, сырье дробится путем раздавливания, изгибания, истирания, а в момент отхода щек друг от друга материал выпадает из устройства.

Сфера применения

Дробилки щекового вида, которые активно используются в добывающей промышленности, участвуют в изготовлении строительных материалов, в металлургическом производстве и во многих других отраслях. Главной их задачей является превращение твердого сырья в мелкие частицы. Используются при работах с горными породами любых прочностей, некоторыми металлическими материалами и шлаками. Применение дробилки щековой невозможно на вязкоупругих материалах: полимерах, древесине, некоторых металлических сплавах.

Комплектующие

Основным элементом являются дробящие плиты, которые изготовлится из материала, обладающего повышенной износоустойчивостью: из литой стали с содержанием марганца до 10-16% (марганцовистой). Поверхность плит имеет рифление. Плиты расположены так, что выступы одной плиты приходятся напротив впадин другой. Плиты, как правило, симметричны по горизонтали, что позволяет переставлять их нижней, быстрее изнашивающейся частью, вверх.

Дробящие плиты относятся к быстроизнашивающимся запасным частям щековых дробилок. Восстановление осуществляется наплавкой твердых сплавов.

Консультация специалиста

Производственная компания «ДРОБсервис» реализует высококачественное сортировочное и конвейерное оборудование, классификаторы, грохоты, щековые и конусные дробилки. С полным ассортиментом вы можете ознакомиться в каталоге продукции. Оформите заявку на нашем сайте или закажите звонок. Наш специалист свяжется с вами в ближайшее время и проконсультирует по всем имеющимся вопросам.

www.drobservis.ru

Дробилка щековая ДЩ (ЩДС) / Дробильное оборудование / Продукция

Дробилка щековая модели ДЩ (ЩДС) со сложным движением щеки (типоразмер ЩДС) служит для дробления мягких, средней прочности и прочных материалов с пределом прочности при сжатии до 320 МПа, таких как руда, габбро, базальт, гранит, кварцит, мрамор, ферросплавы, доломит, керамика, известняк, гнейс, песчаник, шлак и многие другие, в мелкую и промежуточную фракции.

В щековых дробилках измельчение материала происходит, в основном, раздавливанием в камере между дробящими плитами при периодическом их сближении. При отходе подвижной щеки от неподвижной дробящей плиты измельченный материал выпадает из дробилки. Одновременно при сжатии кусков имеет место их относительное перемещение, вследствие чего куски истираются, а так как плиты дробящие имеют рифленую рабочую поверхность происходит измельчение кусков материала раскалыванием и изломом. Материал в щековые дробилки подается питателями, обеспечивающими равномерную их загрузку. При запуске дробильная камера должна быть свободна от материала.

Материалы, используемые для производства дробилок щековых: станина — сварная стальная конструкция, плиты дробящие — износостойкая марганцовистая сталь 110Г13Л, плита распорная — серый чугун, вал эксцентриковый — ст 40Х.

Дробилки щековые применяются в металлургической, химической, горнодобывающей промышленностях, при производстве и переработке строительных и других материалов, а также в других отраслях промышленности.

Выпускается по ТУ.

Достоинства конструкции

  • простота конструкции;
  • безотказность в работе;
  • равноразмерность выходной фракции с большим диапазоном регулировки;
  • удобство ремонта и обслуживания;
  • экономичность.

Модификации и технические характеристики

(По желанию заказчика в конструкцию щековой дробилки могут быть внесены изменения для получения характеристик отличных от указанных)

Модель

Аналоги других производителей

Размеры приемного отверстия, ширина /длина (мм)

Наибольший размер куска исходного материала, (мм)

Диапазон регулирования выходной щели, (мм)

 Производительность при номинальной ширине выходной щели, (т/ч)

Мощность (кВт)

Вес, (т)

Габаритные размеры, длина х ширина х высота (мм)

ЩДС150х250

СМД-508

150х250

125

5-20

1-5

5,5

0,5

770х670х830

ЩДС180х250

СМД-508

180х250

170

10-20

1-5

7,5

1

1400х737х1075

ЩДС150х750

ДРО-572 (ЩДС-1.6х6)

150х750

125

10-40

5-16

15

2,6

1280х1530х1075

ЩДС250х400

СМД-116А (ЩДС-2.5х4)

250х400

210

20-60

5-20

15

2,8

1290х1070х1295

ЩДС250х750

ДРО-549 (ЩДС-1.6х9)

250х750

210

25-60

15-30

22

4,9

1415х1667х1380

ЩДС250х900

СМД-108А

250х900

210

25-60

20-50

45

8,2

2300х2400х1900

ЩДС250х1000

СМД-108А (ЩДС-2.5х9)

250х1000

210

25-60

16-52

37

6,5

1610х1935х1435

ЩДС250х1200

ДРО-724 (ЩДС-2.5х12)

250х1200

210

25-60

20-65

37

7,7

1600х2134х1440

ЩДС400х600

СМД-109А (ЩДС-4х9)

400х600

340

40-90

16-65

30

6,5

1610х1740х1615

ЩДС400х900

СМД-109А

400х900

340

40-90

40-90

45

10,9

2500х2400х2200

ЩДС500х750

ДРО-693 (ЩДС-5х9)

500х750

425

50-100

45-100

55

10

2070х1918х1870

ЩДС600х900

СМД-110А (ЩДС-6х9)

600х900

500

65-160

50-120

75

16

2305х2210х2371

производительность указана при насыпной плотности материала 1,6т/           м³



drobilki.pro

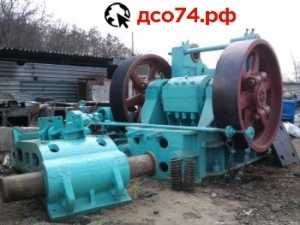

Дробилка щековая СМД-111 | Группа компаний "Сервис+"

СМД-111



Дробилка щековая СМД-111 предназначена для измельчения руд, базальтов, кварцитов, гранитов, известняков, песчаников.



Дробилка СМД-111 — универсальный механизм дробления, используется для измельчения пород любой крепости. Дробление происходит в результате сжатия кусков материала между двумя щеками. Сфера применения — раздробление крупно- и средне- кусковых материалов, в редких случаях более мелких. Дробилка СМД-111 справедливо является самой надежной среди механизмов этого типа. Большой плюс — возможность задавать величину частиц конечного материала.



Плюсом дробилки является приспособленность для дробления глинистых материалов (как сухих, так и влажных) высокой прочности и абразивности (предел крепости на сжатие до 2500 кгс/см2). Устройство дробилки простое, общее количество деталей невелико. Высокая надежность и эксплуатационные качества. Механизм имеет простую конструкцию и надежен в использовании. Принцип действия дробилки был разработан еще 125 лет назад и до сих пор не превзойден по полезному соотношению между максимальным дробящим усилием между щеками и минимальной нагрузке на верхушку шатуна и цапфы оси.



Главные детали щековой дробилки СМД-111: рама, дробящие панели, боковая футеровка, движущаяся щека, главная ось, шкив, эксцентриковый вал, регулировочная плита, запирающая пружина, упор, закрепляющее устройство, распорные пластины, шатун, защитная распорка.



Дробилка относится к типоразмеру ЩДП 9х12.

Максимальный размер куска составляет 750 миллиметров.

Размеры разгрузочной щели изменяются в диапазоне от 97 до 163 миллиметров.

Производительность дробилки СМД-111 составляет 180 кубических метров в час.

Мощность двигателя дробилки — 90 киловатт.

Общая масса — 67,6 тонны.

Размеры дробилки СМД-111 (без учета размеров двигателя, метров) составляют 5,3 (длина) х 6 (ширина) х 4 (высота).



Таблица 1 — технические характеристики щековой дробилки СМД-111

Модель дробилки СМД-111
Типоразмер ЩДП 9х12
Максимальный размер куска 750 мм
Ширина разгрузочной щели 97-163 мм
Производительность 180 м3
Мощность двигателя 90 кВт
Масса 67,6 т
Габаритные размеры без привода LxBxH, не более 5,3х6х4





Вернуться в раздел дробилки щековые

xn--74-jlc4bo.xn--p1ai
