Щековые дробилки « Тульские Машины

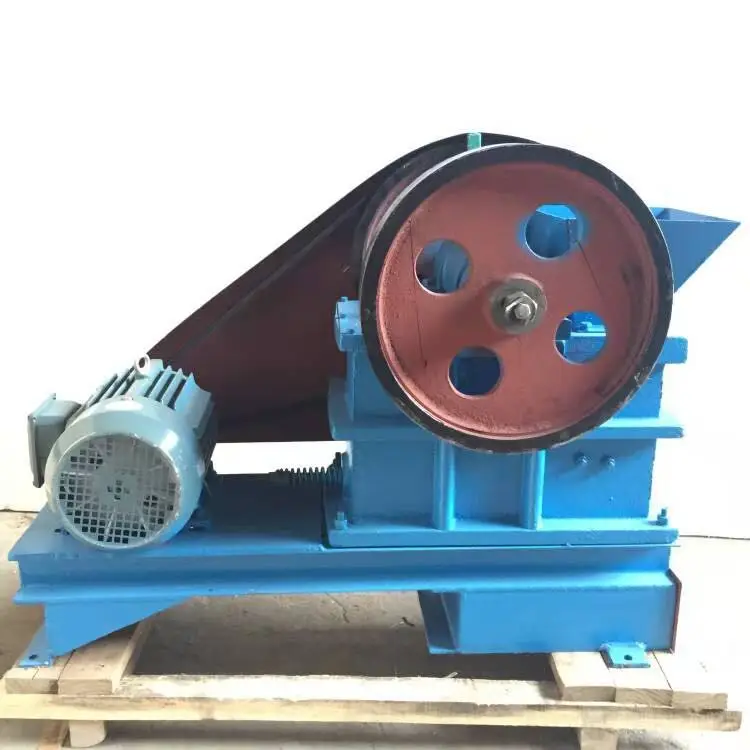

Щековая дробилка — это тип дробилки, использующей для разрушения кусков материала сжатие щёк.

Щековая дробилка является универсальной машиной для дробления материалов. Применяется на горных породах любой прочности, на шлаках, некоторых металлических материалах. Применение невозможно на вязкоупругих материалах, таких как древесина, полимеры, определенные металлические сплавы. Входная крупность достигает 500 мм. Крупность готового продукта для небольших дробилок составляет до 10 мм. Щековые дробилки имеются во всех классах дробления: крупном, среднем и мелком.

Основным показателем, характеризующем щековую дробилку, является размер загрузочного и разгрузочного отверстия. Разгрузочное отверстие или выходную щель дробилки можно регулировать путем изменения зазора между органами дробления агрегата. От размера разгрузочного отверстия зависит фракция материала дробления на выходе из щековой дробилки.

В зависимости от размеров фракции загружаемого материала конструкторами нашего завода предусмотрено несколько моделей щековых дробилок. Некоторые щековые дробилки СМД являются аналогами дробилок СДС нашего производства.

Принцип работы щековой дробилки основан на сжатии рабочими поверхностями (щеками) материала, что приводит к возникновению больших напряжений сжатия и сдвига, разрушающих материал.  Одна из щек дробилки делается неподвижной. Вторая щека крепится на шатуне, обеспечивающем перемещение верхнего края щеки так, что щека совершает качающееся движение. Вал шатуна приводится во вращение через клиноремённую передачу от двигателя (электрический, дизельный). На этом же валу крепится второй шкив, играющий роль маховика и противовеса для основного шкива. Нижний край подвижной щеки имеет возможность регулировки положения в горизонтальном направлении (механический или гидравлический привод), которое влияет на ширину минимальной щели, определяющую максимальную крупность материала на выходе из дробилки.

Щеки образуют клинообразную форму камеры дробления, в которой материал под действием силы тяжести продвигается после разрушения от верхней части, в которую загружаются крупные куски, до выходной (разгрузочной) щели.

Каталог щековых дробилок по цене завода-производителя

ООО «Тульские Машины» предоставляет дробильное оборудование в широком ассортименте с хорошими эксплуатационными качествами по цене от от 441 000р. . Щековая дробилка может быть укомплектована дополнительным оборудованием, которое упростит переработку того или иного материала — ленточный конвейер,  ленточные питатели, виброгрохот, шнековые питатели.

Ниже представлены стандартные конфигурации щековых дробилок от завода «Тульские Машины». Обратите внимание, что представленные модели можно модернизировать под конкретную задачу заказчика.

от 441 000р.

Дробилка щековая лабораторная ЩД 10 предназначена для дробления руд, полезных ископаемых, шлаков и иных материалов различной прочности. Дробилка лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной и химической. Подходит для дробления щебня, известняка, мела, бетона.

Фотографии щековой дробилки ЩД-10

Устройство дробилки ЩД-10

Технические характеристики дробилки ЩД-10

от 924 000р.

Применяется для дробления разнообразных минеральных пород. Обычно используется в совокупности с пластинчатым питателем и ленточным транспортёром для отсыпки дроблёного материала.

Технические характеристики дробилки щековой СДС 1,5/2,5 (СМД 115)

от 1 837 500р.

Данная щековая дробилка превосходно подойдёт для дробления отходов кирпичного производства, также может использоваться на лабораторных карьерных участках. Преимущество данной дробилки заключается в том, что за одну стадию дробления возможно получение продукта из фракции 210 мм гравий крупностью до 20 мм. Данный гравий может применяться как добавка в бетон, также может использоваться для отсыпки дорог.

Фото дробилки щековой СДС-2,5/4

Технические характеристики дробилка щековая СДС-2,5/4

от 3 375 750р.

Данная щековая дробилка предназначена для дробления гранитов, базальтов, кварцитов, песчаников, известняков, других горных пород и руд. Применяется для дробления крупных и средних кусков пород и является одной из самых надежных среди дробилок данного типа.

Фото дробилки щековой СДС 2,5/9 (СМД 108А)

Технические характеристики дробилка щековая СМД 108А

от 4 620 000р.

СДС 4/9 — основательная щековая дробилка. Применяется для дробления разнообразных минеральных пород. Обычно используется в совокупности с пластинчатым питателем и ленточным транспортёром для отсыпки дроблёного материала. Данную щековую дробилку можно устанавливать на карьерной площадке как под навесом так и под открытым небом.

Фото дробилки щековой СДС-4/9

Технические характеристики дробилка щековая СДС-4/9

от 7 166 250р.

Щековая дробилка предназначена для дробления гранитов, базальтов, кварцитов, песчаников, известняков, других горных пород и руд.

Технические характеристики дробилки щековой СДС 6/9 (СМД 110А)

В комплекте с щековыми дробилками вы можете приобрести электротехническое оборудование: силовые электрощиты, кабельную продукцию, системы автоматики.

Фото изготовленных щековых дробилок

Дробильный комплекс на основе щековой дробилки

Щековая дробилка со сложным движением щеки является классической дробилкой для первичной стадии измельчения горных пород. Щековые дробилки устанавливаются на карьерах по выпуску щебня и применяются повсеместно.

Для подачи в породы в щековую дробилку применяется пластинчатый или вибрационный питатель. Также может применяться ленточный питатель. Ленточный питатель рекомендуется оснастить ограничителем крупности, данный ограничитель позволит избежать попадания в расходный бункер кусков, чьи размеры превышают допустимую крупность подачи в дробилку. Перед дробилкой рекомендуется установить наклонные колосники для отвода мелкой фракции перед дробильной камерой, это снизит нагрузку на дробилку, повысит производительность, увеличит срок службы дробящих плит. После щековой дробилки устанавливается ленточный конвейер, необходимый для отгрузки дробленого материала.

Преимуществом щековой дробилки является неприхотливость конструкции — ей не страшно попадание металлических предметов. Также стоит отметить, что пыление во время дробления минимально.

В обязательном порядке в дробильном комплексе необходимо учитывать систему предохранителей в щите управления, а также дополнительную автоматику для обеспечения бесперебойной работы и предупреждения аварийных ситуаций.
Обращаем внимание на то что материал после дробления на щековой дробилке не является кубовидным щебнем и поэтому зачастую в цепочке после щековой применяются конусные или роторные дробилки. Только после повторного дробления на этих дробилка можно добиться кубовидности щебня.

Данная схема является классической для стандартного случая, но всегда лучше обратиться за консультацией к специалистам компании «Тульские Машины». Мы всегда сможем подобрать оптимальную компоновку, а также спроектировать и поставить дробильный комплекс.

Тип поставщика
IT-разработкавентиляторывибраторыгидравлика, пневматикагрохотыдатчики, измерительное оборудованиедилеры, партнерыдробильное оборудованиеемкостное оборудованиеизносостойкие плитыинструментыкарандаш твердой смазкиконвейерная лентаконвейерные роликилазерное термоупрочнениелакокрасочные, антикоррозийные материалы, сожлитейное производствомагнитные устройстваметаллопрокатметизы, крепежмеханообработкамотор редукторанержавейкаоборудование для очистки воздухаперо шнекапечи, газовое оборудованиеплазма, лазер раскройподшипникипромышленное сырье, фторопластпромышленные колесапружиныредукторарекламная продукцияртисварочные материалысертификаты, патенты, оформление документовсиловая электрикаситоспецодеждатаможнятендерные площадкиторцевое уплотнениетранспортные услугифасовочные машины, пневмотранспортхардоксчастотные преобразователишкивы, муфты, звездочкиэлектродвигатели

Название компании (обязательно)

Адрес компании (обязательно)

Контактное лицо (обязательно)

E-mail (обязательно)

Контактный телефон (обязательно)

Комментарий

КАРТЭКС – Щековые дробилки со сложным качанием щеки (ЩДС)

Щековые дробилки со сложным качанием щеки (ЩДС)

Щековые дробилки со сложным качанием щеки предназначены для крупного дробления хрупких (непластичных) рудных и нерудных материалов с временным сопротивлением сжатию до 300 МПа с влагосодержанием до 5%.

Они имеют не меньшую производительность, чем дробилки с простым качанием щеки (выпускаются УЗТМ с 2010 г.), но более компактные, легкие, мобильные. Это дает возможность устанавливать их в ограниченном пространстве, например в шахтных камерах дробления или в составе карьерных дробильно-сортировочных комплексов.

Дробилки Уралмашзавода проектируются по индивидуальным проектам в соответствии с техническими требованиями заказчиков, с учетом инфраструктурных особенностей каждого предприятия, с характеристиками перерабатываемого материала и др. За счет применения быстроизнашиваемых частей и комплектующих отечественного производства стоимость владения дробилкой ЩДС производства ПАО «Уралмашзавод» существенно ниже, чем аналогичной дробилкой такого типа зарубежных производителей.

Все щековые дробилки со сложным качанием щеки, которые предлагает УЗТМ, оснащаются современными автоматизированными системами управления, которые позволяют контролировать работу дробилки и дистанционно производить необходимые регулировки.

• Характеристики и описание
• Конфигурация
• Референции

Технические характеристики	ЩДС-9х12У	ЩДС-12х14У	ЩДС-12х16У	ЩДС-15х20У
Ширина приемного отверстия, мм	880	1200	1200	1500
Длина приемного отверстия, мм	1200	1400	1600	2000
Размер максимального куска питания, мм	700	1000	1000	1200
Ширина разгрузочной щели, мм	70…200	125…250	150…300	175…300
Производительность в диапазоне регулирования разгрузочной щели, м3/ч	110…570	210…820	265…1190	395…1540
Крупность продукта в диапазоне регулирования разгрузочной щели, мм	105…300	185…375	225…450	260…450
Электродвигатель привода: мощность/напряжение, кВт/В	160/380	200/380	250/380	400/380
Масса рабочая комплекта поставки без запчастей, т	30	60	80	140
Система смазки	Автоматическая система густой смазки
Контроль температуры подшипниковых узлов	Датчики температуры
Регулирование разгрузочной щели	Механическое/гидравлическое (опция)
Устройство замыкающее	Механическое/гидропневматическое (опция)

Проектирование

При разработке дробилок особое внимание уделяется расчетам узлов и деталей. Специалисты центра инженерных расчетов и анализа при помощи современных программных платформ, используя метод конечных элементов, производят расчеты на статическую, динамическую и усталостную прочность компонентов дробилки. Инженерные расчеты позволяют прогнозировать срок службы дробилок. На данный момент проектный срок службы базовых узлов ЩДС составляет 15 лет.

Для расчетов производительности моделируется работа дробилок в разных условиях с учетом динамики сыпучих сред со сложной геометрией частиц (загружаемый материал) методом дискретных элементов. Применяемые пакеты программ при использовании дополнительного ПО и измерительного оборудования (датчики, сенсоры, контроллеры и т.д.) позволяют в перспективе создать цифровой двойник эксплуатируемой дробилки для точного мониторинга и прогнозирования состояния ее компонентов.

Производство

Детали ЩДС изготавливаются на собственном производстве ПАО «Уралмашзавод», в том числе с использованием новейших обрабатывающих центров ведущих мировых производителей. Материалы, используемые для производства основных узлов и деталей дробилки, аналогичны либо превосходят известные аналоги. Литые детали производятся на современном литейном производстве, входящем в состав Группы УЗТМ-КАРТЭКС. На предприятии применяемое программное моделирование процесса заливки позволяет получать качественные детали. Контроль качества каждой детали ЩДС осуществляется на всех этапах проектирования и производства.

Испытания

Все произведенные дробилки проходят заводские испытания на уникальном запатентованном испытательном стенде при участии представителей компании-заказчика. Во время тестирования работа дробилки проверяется по 15 параметрам, включая температуру подшипников, плавность работы и др.

Станина модульного исполнения

Устанавливается на демпфирующих опорах. Соединение передней и задней стенки с боковыми листами – по высокоточным цилиндрическим цапфам.
Боковые стенки выполнены из высокопрочной стали.

Плиты дробящие

Износостойкая марганцовистая сталь, плиты можно переворачивать и менять местами для более рационального использования.

Передняя стенка

Литая деталь из легированной стали.

Задняя стенка

Литая деталь из легированной стали.

Корпус щеки

Литая деталь из легированной стали.

Компания	Кол-во	Модель	Материал
УГМК, ПАО «Гайский ГОК»	2	ЩДС-12х14У	Медно-цинковые и золотосодержащие руды

Запросить ценовое предложение

Заполните форму запроса и мы отправим ответ на указанный e-mail адрес

Отправить запрос

Щековые дробилки – Mt Baker Mining and Metals

Щековые дробилки Mt. Baker Mining and Metals готовы к запуску прямо из ящика. Они рассчитаны на длительный срок службы, низкое энергопотребление и прочные движущиеся части промышленного класса. Заявки на использование включают:

• Добыча полезных ископаемых
• Производство рудных материалов
• Строительные отходы
• Лом декоративного камня/гранита

Если у вас есть вопросы и/или мнение эксперта о том, какие размеры и аксессуары вам потребуются для выполнения вашей работы, мы здесь, чтобы помочь ответить на любые ваши вопросы.

Посмотрите видеоСвяжитесь с нами для получения дополнительной информации

Просмотреть все видеоролики о щековых дробилках

Щековые дробилки — это рабочая лошадка дробильной промышленности для добычи полезных ископаемых, строительства и вторичной переработки отходов. Щековые дробилки Mt. Baker Mining and Metals — это промышленные машины непрерывного действия. Они берут большие куски породы, руды, бетона или других материалов и измельчают их до более мелких размеров для дальнейшей обработки в шаровой мельнице или молотковой мельнице или для использования в качестве балласта или наполнителя.

Просмотреть все видеоролики о щековых дробилках

В стандартную комплектацию входят:

• Полная комплектация и готовность к работе, включая щековую дробилку, ремни, двигатель, полноразмерные защитные кожухи, встроенные в стальную раму
• Увеличенные подшипники и литые детали , прочная конструкция, износостойкие литые губки из марганцовистой стали
• Опциональная стальная стойка
• Размеры: от 6”x 10” до 20” x 30″ раскрытие челюсти
• Размер нагнетания: от 3/4” минус до 4″ минус
• Доступны электрические и газовые модели
• Все быстроизнашивающиеся и сменные детали есть на складе
• Большинство машин есть на складе для быстрой доставки от Mt Baker Mining в феврале 2014 года для дробления бетона и строительного мусора. Я установил на дробилку бензиновый двигатель мощностью 37 л.с., чтобы она была мобильной, и я мог перевозить ее на своем грузовике. Щековая дробилка… Подробнее

  Джо Рейес (Ace Hauling, Сан-Антонио, Техас)

  Дробилка (6″ x 10″) работает очень хорошо. Подходит к завершению четвертый год службы. Для твердых и абразивных керамических фарфоровых изоляторов, которые мы пропускаем через дробилку, требуется около 250 000 фунтов, чтобы изнашивать нижнюю половину обеих пластин… Подробнее

  Трейси (Алабама, США)

  Я очень доволен дробилкой (6″ x 30″). На данный момент мы загрузили около 8-10 полных мусорных контейнеров и использовали гравий на моей территории. Дробилка подается вручную. Ребята наслаждайтесь! Подробнее

  Рэнди (владелец гранитного магазина)

  Технические характеристики

  Размер челюсти	Тонн/час	Размер подачи	Размер разряда	Вес (фунты)	Видео	Чертежи
  6″ х 10″	1 – 3	5,5”	3/4” – 2”	1600	Щековая дробилка Видео	6 x 10 дюймов Чертеж
  8″ х 12″	2 – 6	7,5 дюйма	3/4″ – 2,5″	2400		8 x 12 дюймов Чертеж
  10″ х 16″	5 – 20	9 дюймов	1″ – 3″	5600		10 x 16 дюймов Чертеж
  16″ х 24″	15 – 60	14 дюймов	1″ – 4″	14 000		16 x 24 дюйма Чертеж
  20″ х 30″	40 – 110	18	1″ – 4″	25 000

  Цены

  Размер челюсти	голая голова	Трехфазный	Газ
  6″ х 10″	6700 долларов США	9750 долларов США (7,5 л. с.)	11 450 долларов США (16 л.с.)
  8″ х 12″	8400 долларов США	12 275 долларов США (10 л.с.)	15 450 долларов США (20 л.с.)
  10″ х 16″	13 750 долларов США	19 250 долларов США (20 л.с.)	21 950 долларов США (20 л.с.)
  16″ х 24″	37 900 долларов США	41 900 долларов США (40 л.с.)	н/д
  20″ х 30″	52 900 долларов США	67 500 долларов США (75 л.с.)	н/д

  Дополнительные функции и запасные части

  Размер челюсти	Стенд	Челюстные пластины	Ремни	Перекидные пластины
  6″ х 10″	800 долларов	700 долларов	450 долларов	925 долларов
  8″ х 12″	$935	960 долларов	525 долларов	925 долларов
  10″ х 16″	1100 долларов США	2200 долларов США	600 долларов	1100 долларов США
  16″ х 24″	н/д	5 100 долларов США	800 долларов	2100 долларов
  20″ х 30″	н/д	9 500 долларов США	1200 долларов США	3950 долларов США

  Лабораторные щековые дробилки – Gilson Co.



  Лабораторная щековая дробилка 2,25×3 дюйма

  Лабораторная щековая дробилка 2,25×3 дюйма (110 В, 50/60 Гц)

  Модель: LC-27

  5450,0000 долларов США

  Цена: 5450,00 долларов США

  Лабораторная щековая дробилка 2,25×3 дюйма (220 В, 50/60 Гц)

  Модель: LC-27F

  5450,0000 долларов США

  Цена: 5450,00 долларов США

  Лабораторная щековая дробилка 3×4 дюйма (220 В, 50/60 Гц)

  Модель: LC-28

  9950,0000 $

  Цена: 9 950,00 $

  Лабораторные щековые дробилки

  предназначены для экономичного измельчения типичных заполнителей и обычных минералов с производительностью, масштабируемой для лабораторных испытаний. Регулируемые отверстия челюсти позволяют точно контролировать выходной размер. Высокая скорость вращения способствует эффективному измельчению с меньшим образованием пыли по сравнению с другими дробилками и измельчителями. Дробилки смонтированы на прочных сварных стальных опорных рамах с электродвигателями класса CSA и полностью оснащены шкивами, загрузочными воронками и защитными ограждениями. Доступны сменные наборы челюстных пластин.

  Лабораторная щековая дробилка LC-27 2,25×3 дюйма измельчает 2-дюймовые (50 мм) заполнители, руду и горные породы до продукта, 80% которого проходит через сито № 14 (1,4 мм). Открытие челюсти легко регулируется минимум до 1 мм, чтобы точно контролировать выходной размер. Максимальная производительность составляет примерно 50 фунтов (22 кг) в час при 525 об/мин. Скорость работы регулируется регулятором скорости. Челюстные пластины изготовлены из ударопрочной износостойкой стали AR450. Имеет электродвигатель мощностью 1 л. В комплект входят шнур питания и вилка для работы от сети 110 В/50–60 Гц. Регулятор скорости также может работать от источников питания 220 В/50-60 Гц с небольшим снижением скорости.

  Лабораторная щековая дробилка LC-28 3×4 дюйма измельчает 3-дюймовый заполнитель и каменный материал до продукта, 50% которого проходит через сито 0,25 дюйма (6,3 мм). Открытие челюсти быстро регулируется от 0,375 до 1,5 дюйма (от 9,5 до 38 мм). Работа верхнего эксцентрика регулируется регулятором скорости до 375 об/мин и быстро измельчает материал для окончательного испытания или подготовки к вторичному дроблению. Производительность для большинства материалов составляет до 500 фунтов (227 кг) в час. Челюстные пластины из высокомарганцовистой стали можно поворачивать при ношении для продления срока службы. Электродвигатель мощностью 3 л.с. имеет напряжение 220 В и работает от сети с частотой 50 или 60 Гц.

  Особенности:

  • Регулируемые размер управления дробленными челюстями.
    • Лабораторная щековая дробилка 2,25×3 дюйма или 3×4 дюйма (110 В/50–60 Гц или 220 В/50–60 Гц)
    • Шнур питания и вилка

    Аксессуары:

    • Замена челюсти доступны для легкой замены в рамках подачи дробилки Hopper

    Связанные блоги:

    • Как выбрать правую челюстную дробилку
    .

    Модели LC-27: 2 x 2 дюйма (50,8 x 50,8 мм) Модель LC-28: 3 x 3 дюйма (76,2 x 76,2 мм)
    Макс. Емкость подачи	Модели LC-27: 50 фунтов (22 кг)/ч Модель LC-28: до 500 фунтов (227 кг)/ч
    Окончательный размер	Модели LC-27: № 14 (1,4 мм) и меньше Модель LC-28: 0,25 дюйма (6,3 мм) и меньше
    Состав	Модели LC-27: Сталь AR450, 2,25 x 3 дюйма (57 x 75 мм) Модель LC-28: Высокомарганцевая сталь, 3 x 4 дюйма (76 x 102 мм)
    Приложение	Агрегаты и камни/руда
    Электрика	LC-27: 110 В/50–60 Гц LC-27F: 220 В/50–60 Гц LC-28: 220 В/50–60 Гц
    Размеры изделия	Модели LC-27: 13 x 22 x 20 дюймов (330 x 559 x 508 мм), ШxГxВ Модель LC-28: 19 x 32 x 31 дюйм (483 x 813 x 787 мм), ШxГxВ
    Приблизительный вес в упаковке	LC-27: 125,0 фунтов (56,70 кг) LC-27F: 125,0 фунтов (56,70 кг) LC-28: 250,0 фунтов (113,40 кг)

    Максимальный размер частиц	Модели LC-27: 2 x 2 дюйма (50,8 x 50,8 мм) Модель LC-28: 3 x 3 дюйма (76,2 x 76,2 мм)
