Дорожная разметочная машина, Ростов-на-Дону

Дорожная разметка представляет собой систему линий и знаков, имеющих конкретный вид и размеры. Благодаря маркировке разграничиваются полосы движения, осуществляется регулирование перемещения транспорта и пешеходов, организуется движение на территории аэродромов, стоянок, автозаправочных станций и пр.

Аппараты для нанесения разметки – классификация и особенности

• Наносить можно краску или термопластиковый материал
• Основной способ нанесения материала для разметки – безвоздушный
• Агрегаты дорожной разметки обычно ручные, при необходимости опционно конфигурируются в самоходные
• Двигатель обычно бензиновый, но для нанесения разметки в закрытых помещениях существуют машины с электрическим двигателем.

Разумеется – плюсом машин дорожной разметки является фактор использования безвоздушного метода нанесения материалов. Это предоставляет возможность использования всех видов красящих материалов без их предварительной фильтрации, а также повышает надежность (ремонтопригодность) агрегатов.

В том числе машины дорожной разметки имеют адекватную стоимость и небольшие эксплуатационные расходы.

Для применения разметочной машины не требуется особых навыков, легкий вес и небольшие габариты позволяют использовать их в стесненных условиях городской застройки.

Материал для дорожной разметки

Ранее дорожная разметка производилась красками или эмалью на основе органических растворителей. Сегодня красящими веществами для разметки являются термо-, спрей- и холодные пластики, термопластичные ленты, фарфоровая крошка, устойчивые специальные водостойкие краски и пр.

По сравнению с красками, служащими маркировкой дорог около года, пластики обеспечивают срок службы изображения до 2 лет, нанесенная горячим пластиком разметка не истирается до 3 лет.

Разметка дорожного полотна, наносящаяся магистральными разметочными машинами, отлично заметная днем, ночью и в туманную погоду просматривается плохо. Свет возвращающие свойства дорожной разметки позволяют видеть маркировочное изображение в любое время и в любую пору года.

Это свойство разметке сообщают стеклянные микросферы, застывшие в отвердевшей краске дорожной разметки.

Для получения световозвращающего эффекта микрошариками посыпают свеженанесенное изображение фигур и полос. Под действием своего веса стеклошарики погружаются в покрасочный слой примерно на 0,75 своего диаметра и так застывают. Свечение разметки достигается отражением света фар авто от полусфер и возвращением его органу зрения водителя.

Виды разметки, предусмотренные нормативами безопасности дорожного движения

Нанесение дорожной разметки регламентируют ГОСТ Р 52289 – 2004, актуализированная редакция СНиП 2.07.01-89* и приложение к Правилам дорожного движения. Документами предусмотрены следующие правила маркировки дорожного полотна, в которых описываются особенности ее нанесения:

1. Виды разметки.

Правилами установлено, что горизонтальная и вертикальная разметка может быть:

• постоянная, которая в этом месте будет всегда. Такая маркировка выполняется только материалом белого цвета. Исключение составляет желтый цвет линий и знаков, что предусмотрено нормативными документами;
• временная, удаляемая в обозримом будущем. Такая маркировка выполняется красящим веществом оранжевого цвета.

1. Классификация обозначений.

Разграничение потоков транспорта и обозначение границ полос осуществляется при нанесении следующих типов изображений:

Сплошные и пунктирные продольные линии. При этом первую из названных – пересекать категорически не разрешается. Прерывистую (пунктирную) линию пересекать можно. Еще один вид продольных полос – двойная сплошная – разделяет потоки машин, следующие в противоположных направлениях.

Поперечные линии регулируют движение пешеходов, но водителям она сигнализирует о месте, где нужно остановиться или уменьшить скорость. Самая важная из поперечных разметок обозначает пешеходный переход и в народе обозначается как «зебра». Еще одна из поперечных разметочных линий наносится перед светофором и сигнализирует о месте остановки в ожидании зеленого света.

Стрелки показывают возможное направление перемещения ТС или пешеходов. Они бывают также раздваивающимися и расстраивающимися. Иногда – при больших автомобильных потоках – разметочное изображение дублируется соответствующим знаком.

Пиктограммы в дорожной разметке отображают узнаваемые черты предметов, на которые необходимо обратить внимание. Так, пиктограмма велосипеда обозначает, что данная проезжая часть – это велосипедная дорожка. Пиктограмма с изображением инвалида-колясочника указывает на парковочное место для транспортных средств таких людей.

Толщина слоя окрашиваемого вещества, образующего разметочное изображение, варьируется от 0,8 мм (при нанесении символов спрей-пластиком) до 3 мм – для оформления линий и знаков холодным пластиком.

Правильно созданная разметка должна соответствовать следующим требованиям:

• расчет размеров ячеек для авто и ширины проездов производят с учетом возможности заезда и выезда с места, открывания дверей и перемещения по паркингу.
• нормами определена ширина проездов – не менее 6 метров, ширина места парковки – не меньше 2,5 метра, парковочное место для транспорта инвалида допускается обозначить шириной 3,5 метра.
• для нанесения линий и знаков необходимо использовать холодный пластик, т. к. символы, нанесенные краской, ввиду большого скопления машин будут быстро истираться. Необходимо постоянно обновлять разметку.

Срок эксплуатации разметки, выполненной лакокрасочными материалами, составляет 6 месяцев, в то время как разметочный пластик не истирается втрое дольше – полтора года:

• оптимальной температурой во время процесса нанесения разметки принята +20 +25 С°;
• стандарт допускает выполнение разметки линиями не шире 10 сантиметров;
• слабое освещение на парковках и автостоянках требует нанесения разметочных символов с помощью светоотражающего материала;

места расположения пожарных кранов, огнетушителей, выходов на этажи обозначаются люминесцирующими материалами или светящимися красками.

Источник

LineDriver HD

LineLazer 3400

LineLazer ES 1000

LineLazer V 200HS

LineLazer V 3900

LineLazer V 5900

ThermoLazer 200TC

ThermoLazer 300TC

ThermoLazer ProMelt

FieldLazer S100

FieldLazer S90

LineLazer V 250DC

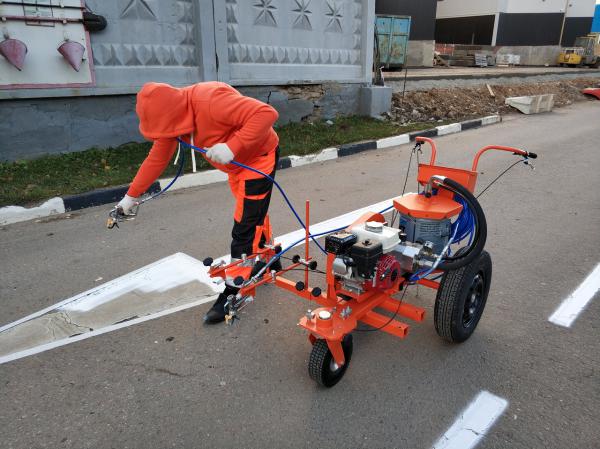

Ручная разметочная машина

Дорожная разметка (линии, стрелы, надписи и другие обозначения на проезжей части) устанавливает определенные режимы и порядок движения либо содержит иную информацию для участников дорожного движения. Самым эффективным способом нанесения дорожной разметки считается безвоздушный, он позволяет распылять более густую краску, в результате линия меньше растекается и дольше служит.

Так как безвоздушный метод основан на нанесении смеси под высоким давлением, без попадания воздуха, то за счёт этого существенно снижается расход краски и соответственно цена проведения работ.

Также, в связи с активным повышением норм безопасности для окружающей среды, способы безвоздушного нанесения становятся наиболее актуальными. Уменьшение потери окрасочного материала делает процедуру менее экологически вредной, по сравнению с пневматическим нанесением.



Разметочная машина Schtaer Wega является профессиональным оборудованием и предназначена для:

нанесения дорожной разметки на автодороги и автомагистрали, нанесения разметки в аэропортах, нанесения дорожных знаков, нанесения временной дорожной разметки при ремонте дорог, нанесения дорожной разметки на велодорожки, разметки спортивных площадок и стадионов, нанесения дорожной разметки и знаков на парковках, окраски бордюров и тротуаров, окраски столбов и отбойников и т. д.

Машина для нанесения дорожной разметки может быть доукомплектована устройством для нанесения стекло шариков.

Работает разметочная машина от бензинового 4х-тактного двигателя, краска подается в краскопульт мембранным или поршневым насосом, способным создавать давление до 250 бар.

Принцип работы разметочной машины очень прост, все что нужно, это: установить емкость с краской, завести бензиновый двигатель, настроить рабочее давление окраски и можно преступать к разметке или покраске.



Преимущества разметочной машины высокого давления Schtaer Wega:

• высокая скорость нанесения краски на дорогу
• расширенная комплектация, два окрасочных пистолета в комплекте со шлангами по 15м.
• низкий расход краски при разметке и покраске
• краска наносится под высоким давлением
• краску для дорожной разметки не нужно переливать из заводской емкости
• краскопульт снимается с пистолетного крепления и им можно наносить краску вручную по шаблону, размечать пешеходный переход или рисовать знаки дорожного движения
• низкая цена на разметочную машину по сравнению с аналогами

• высокая надежность и ремонтопригодность.

Разметочная машина зарекомендовала себя как надежное и безотказное оборудование. Более низкая стоимость, а так же доступность запчастей и расходных материалов позволяет в разы превосходить именитые аналоги, такие как разметочные машины GRACO и оборудование для разметки дорог WAGNER.

Это идеальная модель для профессионалов, которым нужна маневренная разметочная машина для работ, где нет необходимости в использовании больших агрегатов.

Дополнительные возможности применения разметочной машины Schtaer Wega:

• можно использовать разметочную машину как окрасочный аппарат – красить бордюры, столбы, заборы, мосты…
• наносить антикоррозионные составы…



Работает разметочная машина Schtaer Wega со всеми основными видами красок:

• дорожные краски
• акриловые и латексные краски;
• водоэмульсионные краски;
• эмали
• побелка
• гашеная известь…

Ручная разметочная машина Schtaer Wega 3

204170 руб

Купить

Ручная разметочная машина Schtaer Wega 5

286400 руб

Купить

Ручная разметочная машина Schtaer Wega 7

320840 руб

Купить

Ручная разметочная машина Schtaer Wega 7g

387500 руб

Купить

Оборудование для маркировки термопластом

Оборудование Graco для маркировки термопластом предназначено для быстрой работы с перекрестками, пешеходными переходами, дорожными линиями и светоотражающей дорожной разметкой. От небольших устройств с ручным управлением до крупных устройств, способных совершать более шести пересечений за один день, вы найдете термопластическую систему разметки Graco для ваших нужд.

Оборудование для нанесения термопластичной разметки

В районах с интенсивным движением долговечность дорожной разметки является ключевым приоритетом. Управление дорожным движением обычно должно свести к минимуму препятствие потоку. Использование термопластичного материала увеличивает долгосрочное качество линии. Более быстрое время высыхания в конечном итоге приводит к более плавным дорожным условиям. Маркировочное оборудование Graco для термопластика не только упрощает процесс, но и позволяет строго контролировать толщину линии.

Надежные, испытанные на дорогах разметочные машины

Долговечное маркировочное оборудование Graco для термопластов проходит строгие проверки качества перед отправкой вам. КАЖДЫЙ маркер проходит 100% тестирование, чтобы гарантировать соответствие нашим высоким стандартам качества.

Easy Material Flow

Электрочайники с точным нагревом обеспечивают максимальное тепло, что обеспечивает легкий поток материала из котла к матрице.

Пара с шлифовальными машинами и скарификаторами Graco

Легко укладывайте термопластический материал в подготовленную канавку, вырезанную в дорожном покрытии, используя полную линейку шлифовальных машин и скарификаторов Graco.

Результаты фильтрации

---

Тип

---

Фильтры

Тип

---

ThermoLazer

Решения Graco ThermoLazer для нанесения разметки на линии из термопласта выдерживают самые суровые условия, обеспечивая долгие годы продуктивного и прибыльного использования. Независимо от того, есть ли у вас существующая система котла для предварительного плавления или требуется возможность предварительного плавления, каждый ThermoLazer обеспечивает высокую производительность без больших инвестиций.

Подробнее

LineDriver

Зачем ходить пешком, если можно ездить верхом? Высокопроизводительные насадки LineDriver от Graco подключаются к вашему ThermoLazer, чтобы удвоить производительность при разметке дорожного покрытия.

Узнать больше

Позвонить в службу поддержки

Понедельник–пятница
7:30–17:30 Центральное время

844-241-9497

Поддержка по электронной почте

Связаться

Найти дистрибьютора

Для местных продаж и сервисной поддержки

Поиск

Что такое машина для разметки дорог?

Машина для разметки дорог — это устройство, специально используемое для разметки различных линий движения на асфальтовом покрытии или бетонной поверхности с целью предоставления указаний и информации водителям и пешеходам. Правила парковки и остановки также могут быть обозначены полосами движения. Машины для разметки линий выполняют свою работу путем нанесения стяжки, экструзии и распыления термопластичных красок или холодных красок на растворителях на поверхность тротуара.

Содержание

• 1. Концепция машины для разметки дорог
• 2. Типы машин для разметки дорог
• 3. Компоненты
• 4. Как работает машина для разметки дорог
• 5. Применение машины для разметки дорог

1. Концепция машины для разметки дорог

Машина для разметки дорог, в данном документе означает совокупность машин ручного толкающего типа, самоходных машин, машин сидячего типа, машин термопластичного типа и машин холодного окрашивания, которые используются для нанесения разметки линия на дороге. Он в основном используется на автостоянках, проспектах, улицах, автомагистралях и т. д., способствуя повышению удобства и безопасности вождения и ходьбы.

2.

Типы машин для разметки дорог

В зависимости от различных режимов движения, что также является типичным принципом классификации, все маркировочные машины для дорожного покрытия можно разделить на ручного толкающего типа (также называемые машинами для снятия разметки), самоходный тип , приводной тип и автомобильный тип .

В зависимости от краски для разметки дорог с твердым покрытием все машины для разметки дорог можно разделить на два основных типа: машины для разметки дорожного покрытия термопластичной краской и машины для безвоздушной разметки дорожного покрытия холодной краской .

Разметочная машина для дорожного покрытия из термопластика представляет собой машину для распыления воздуха под низким давлением с высокой эффективностью и гибкостью. Он может обслуживать большие расстояния и непрерывную работу по разметке линий. Толщина распыления регулируется и не зависит от старой маркировочной линии. Термоклей внутри машины играет жизненно важную роль в нагревании, плавлении и перемешивании термопластичных красок для маркировки. Покрытию требуется всего несколько минут, чтобы затвердеть после быстрого охлаждения от 200 ℃. Термопластичные краски могут быть любого цвета, но для дорожной разметки наиболее распространены желтый и белый цвета.

Безвоздушная машина для разметки тротуаров холодной краской или холодным пластиком представляет собой разновидность безвоздушной машины для холодной и буксировки компонентов. Вместительный бак для краски и контейнер для стеклянных шариков делают его пригодным для длительных и непрерывных работ по маркировке. Черная маркировочная краска с холодным растворителем изготовлена ​​из модифицированных акриловых смол, пигментного наполнителя и добавок, обычно используемых на городских дорогах и дорогах общего пользования, состоящих из асфальтового покрытия и бетонного дорожного покрытия; он обладает отличной атмосферостойкостью, высокой прочностью, высокой износостойкостью и адгезией, и его нелегко отклеить. Называемый здесь холод на самом деле относится к нормальной температуре без физического охлаждения.Машина для разметки дорог 0068 , независимо от того, прицепная она или автомобильная, обладает гораздо большей эффективностью.

Двухкомпонентная маркировочная машина представляет собой высококачественное маркировочное оборудование, появившееся в последние годы. В отличие от оборудования для нанесения термопластичной маркировки и оборудования для безвоздушной разметки дорожного покрытия холодной краской, которое покрывает дорогу пленкой краски посредством физических методов сушки, таких как падение температуры или испарение растворителя, двухкомпонентная маркировка представляет собой новый тип устройства для нанесения разметки, которое образует пленку покрытия за счет внутреннего химического воздействия. сшивка.

Исходя из целей использования, в широком смысле, машины для удаления дорожных покрытий должны быть включены в этот объем. В отличие от устройств для разметки дорожного покрытия, машины для удаления дорожной разметки предназначены для удаления сломанных, окрашенных и неправильных линий разметки. Удаление существующей дорожной разметки или дорожной разметки является настоящей проблемой. Нелегко удалить дорожную разметку, не повредив и не поцарапав дорожное покрытие. Встроенный мощный резак или шлифовальный станок — лучший метод для удаления дорожной краски, термопласта, эпоксидных покрытий и других материалов. Благодаря устройству регулировки глубины машины для удаления могут точно регулировать и фиксировать глубину в соответствии с потребностями.

Подогреватель дорожной разметки , специализированная вспомогательная машина, совместимая с машиной для дорожной разметки из термопластика. Его функция заключается в нагреве и плавлении термопластичной краски, помогает экономить энергию топлива и время нагрева, а также повышает эффективность.

3. Компоненты

Разметочная машина обычно состоит из двигателя, воздушного компрессора, ведра для краски (котел для нагрева и плавления краски), распылителя, направляющего стержня, контроллера, башмака для штампа, дозатора и других устройств. Вождение носителя для обеспечения питания также является обязательным.

Двигатель

Большая часть оборудования для разметки дорог использует двигатель в качестве движущей силы, в то время как некоторые используют аккумулятор или сжиженный газ. Диапазон мощности применяемых двигателей составляет от 2,5 до 20 л.с. Вообще говоря, чем лучше двигатель, тем выше производительность всего маркерного устройства. При использовании аккумулятора в качестве движущей силы время работы при каждой зарядке должно быть не менее 7 часов.

Воздушный компрессор

Воздушный компрессор также является одной из основных частей, влияющих на производительность всей маркировочной машины, особенно тех, которые проводят распыление под давлением воздуха. В целом, чем больше выброс воздушного компрессора, тем лучше производительность маркировочного оборудования.

Ведро для краски

Ведро для краски выполняет две основные функции. Один — нести расплавленную краску; размер его емкости повлияет на ход операции. Другая функция – сосуд под давлением, который может стать движущей силой работ по нанесению разметки. В этом смысле герметизация, безопасность, коррозионная стойкость являются важными свойствами, на которые должен обращать внимание пользователь.

Пистолет-распылитель

Использование ручного пистолета-распылителя позволяет не только свободно использовать шаблон для нанесения различных символов, но также позволяет работать на стенах, колоннах и других местах, отличных от земли. Ручные краскораспылители постепенно стали стандартной комплектацией различного маркировочного оборудования.

Очиститель

Некоторые устройства для маркировки полос оснащены автоматическим очистителем, который может быстро очищать систему трубопроводов после каждого завершения работы, поэтому ваши работы по очистке могут сэкономить более половины времени.

Разбрасыватель стеклянных шариков

Компания по ремонту дорог также должна рассмотреть возможность настройки разбрасывателя стеклянных шариков в качестве стандартной конфигурации. Распределитель может распылять стеклянные шарики, чтобы конструкция маркировки полностью соответствовала более высоким требованиям.

Стеклянная бусина , своего рода бесцветный и прозрачный шар, обладает функцией преломления света. Стеклянные шарики, смешанные с покрытием или распределенные по всей поверхности покрытия, могут отражать свет автомобиля обратно в глаза водителя, тем самым значительно улучшая видимость линий разметки. Вспышки фар на таких линиях разметки могут отражаться назад параллельно, чтобы водитель мог четко видеть путь вперед, и тем самым повышалась безопасность в ночное время.

4. Как работает машина для разметки дорог?

Сначала поместите краску в ведро для теплоизоляции для расплавления, а затем залейте расплавленную жидкую термопластичную краску в маркировочную воронку и поддерживайте ее в текучем состоянии. Приступая к нанесению линии, установите разметочный бункер на дорогу, оставив определенный зазор между разметочным бункером и землей. Когда маркировочная машина движется прямо вперед с постоянной скоростью, она автоматически очерчивает аккуратную линию маркировки. Распределитель стеклянных шариков может автоматически и равномерно распределять слой отражающих стеклянных шариков по линии разметки.

Вкратце, что касается машины термопластического типа, сначала нам нужно нагреть и смешать краску в термопластическом подогревателе, а затем поместить краску в бак для краски устройства термопластического типа, после чего мы можем управлять этой машиной для маркировки линии. : Краска из бачка с краской вытекает, после пересечения маркировки башмаками, в итоге падает на дорогу.

Что касается машины для холодной окраски, нам не нужно нагревать и смешивать краску.
