Траншеекопатель Ditch Witch RT45 - Техника для копки, рытья траншей

Траншеекопатель Ditch Witch RT45 – новая компактная колёсная модель с постоянным полным приводом, гидростатической трансмиссией, жёсткой рамой и гидравлическим приводом навесного оборудования.

Машина позволит очень быстро вырезать траншею шириной 150-300 мм при глубине 1,32 м и уложить кабель различного назначения, осуществить прокладку труб и других инженерных коммуникаций.

ХАРАКТЕРИСТИКИ

Транспортная длина 3940 мм
Высота 2190 мм
Ширина 1630 мм
Длина от переднего края до задней опоры 3230 мм
Колёсная база (расстояние между передней и задней осями) 1220 мм
Колея 1170 мм
Угол переднего свеса траншеекопателя (угол въезда) 20°
Масса 1910 кг
Ширина лезвия 1625 мм
Номинальная мощность двигателя при 2300 об/мин 42,2 л. с. (31,5 кВт)
Привод передвижения по земле Гидростатический, с плавной регулировкой от нуля до максимума
Дифференциалы Dana 60 (с возможностью управления задней осью
Разгрузочное давление в контуре насоса привода (при 2300 об/мин) 258 бар
Производительность насоса навесного оборудования (при 2300 об/мин) 111 л/мин
Производительность вспомогательного насоса
39 л/мин

УРОВЕНЬ ПРОИЗВОДИМЫХ ШУМОВ

  • На месте оператора = 86 dbA, давление звукового излучения по ISO-6394
  • Вне места оператора = 103 dbA, давление звукового излучения по ISO-6393

Новый траншеекопатель - Ditch Witch RT80

Новый траншеекопатель - Ditch Witch RT80

08.06.2020


     Подземное строительство в городских районах может быть сложным и уникальным испытанием - особенно без универсальной и маневренной машины.

     Предоставление решения этих проблем для подрядчиков и операторов вдохновило на усовершенствование уже проверенного траншеекопателя Ditch Witch RT80.

     Новый современный траншеекопатель RT80 обеспечивает более узкую модульную конструкцию и универсальность в семействе траншеекопателей Ditch Witch - функции, которые наиболее необходимы подрядчикам для повышения производительности на современных развивающихся городских площадках.  Тонкая модель идеально подходит для работы в тяжелых условиях, вибрационной вспашки и микрообработки в ограниченных городских и жилых районах, где большие машины не могут маневрировать так свободно.

     С типичной жилой уличной полосой, имеющей ширину 11 футов, занимаемая площадь RT80, составляющая чуть более 6 1/2 футов, дает операторам достаточно места для работы, не нарушая прилегающих территорий.

     «Траншеекопатель RT80 был создан для адаптации», - говорит Крис Томпсон, менеджер по продукции Ditch Witch, мощные траншеекопатели. «Столкнувшись с более жесткими сроками, меньшими бюджетами и более перегруженными подземными сетями, подрядчикам необходим траншеекопатель, который может работать и работать в любой среде. Это было нашим мышлением при разработке новой версии RT80 ».

     Перемещение между рабочими сайтами также упрощено с новым траншеекопателем RT80. Модульная конструкция рамы гусеницы позволяет легко заменять шины и гусеницы в полевых условиях.  А когда он оборудован гусеницами, траншеекопатель умещается на стандартном прицепе, который облегчает транспортировку.

     Обновленный дизайн улучшает универсальность траншеекопателя RT80, но при этом обеспечивает производительность и простоту использования, на которые рассчитывают пользователи машины.

      Разработанный для работы в тяжелых условиях, траншеекопатель RT80 оснащен 74,5-сильным дизельным двигателем Deutz ® Tier 4. Он обеспечивает лучшую в своем классе номинальную статическую нагрузку в 35 407 фунтов и широкую ось в 39 000 фунтов.

     Машина построена так, чтобы максимально повысить эффективность. Его трехскоростная система наземного привода с переключением передач на лету повышает производительность, позволяя операторам выбирать правильный диапазон без необходимости прекращать работу. И это может работать в любой местности или погодных условиях. Усовершенствованная система круиз-контроля определяет нагрузку на двигатель и автоматически регулирует скорость движения по земле в соответствии с изменяющимися условиями почвы, обеспечивая превосходное сцепление и маневренность.

     Новое высокое сиденье траншеекопателя RT80 поворачивается на 90 градусов вместе с оператором для более удобного и упрощенного управления. А самой операции помогает конструкция с циферблатом, которая дает точное управление наземным приводом и скоростью навесного оборудования в руки оператора.

Траншеекопатель Ditch Witch С24X

Максимально увеличивайте производительность и повышайте рентабельность с ручным траншеекопателем C24X DitchWitch®. Эксклюзивная конструкция гусениц траншеекопателей серии CX обеспечивает лучшее сцепление и маневренность при более компактных размерах, позволяя работать в еще более ограниченном пространстве. Удобные в работе органы управления хорошо реагируют на команды, обеспечивая плавность операций. Непревзойденное удобство обслуживания — простая открытая конструкция облегчает доступ и не требует ежедневной смазки, что сокращает время технического обслуживания, позволяя ручному траншеекопателю C24X быть всегда готовым к работе.

Тех. характеристики

ФУНКЦИОНИРОВАНИЕ

Скорость при движении вперед 53 м/мин
Скорость при движении назад 41,4 м/мин
Скорость землеройной цепи (стандартная) 94 м/мин
Транспортировка породы Шнек, одинарный, с открытым концом
Диаметр шнека 43 см
Тип устройства чистки траншеекопателя Механический
Размер устройства чистки траншеекопателя = 4-6 дюймов
Рабочая масса (до) 952,5 кг

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Производительность насоса привода землеройной цепи 37,8 л/мин
Привод хода Две скорости
Прохождение 49,2 л/мин
Копание 11,3 л/мин
Фильтрация 10 микрон, абсолютное значение

ОБЪЕМЫ ЖИДКОСТЕЙ

Топливо 23,4 л
Гидравлика 41,6 л

РАЗМЕРЫ ТРАНШЕИ (МАКС. )

Глубина 122 см
Ширина 15 см

УРОВЕНЬ ШУМА

На рабочем месте оператора 93 дБА в соответствии со стандартом ISO 6394
За пределами рабочего места оператора 103 дБА в соответствии со стандартом ISO 6393

УРОВЕНЬ ВИБРАЦИИ

Руки оператора Подлежит определению
Особенности

СИЛОВОЙ АГРЕГАТ

  • Надежный двигатель Honda® мощностью 24 л.с. (17,9 кВт) гарантирует высокую работоспособность ручного траншеекопателя C24X DitchWitch®, обеспечивая прибыль год за годом.
  • Глубина выемки до 91 см обеспечивает качественную прокладку труб и кабелей.
  • Новая конструкция гидравлической системы исключает вертикальные валы и ремни, что делает узел простым и надежным без опасности протечек.
  • Использованы система копания DitchWitch®35K или новая эксклюзивная системаOptiCut™; обе разработаны специально для работы с траншеекопателями DitchWitch® в целях оптимизации копания.

КОНСТРУКЦИЯ ГУСЕНИЦ ТРАНШЕЕКОПАТЕЛЕЙ СЕРИИ CX

  • Эксклюзивная конструкция гусениц CX обеспечивает лучшее сцепление и повышенную устойчивость, благодаря чему увеличивается производительность.
  • Благодаря более короткой левой гусенице траншеекопателей серии CX машина является более компактной, чем аналоги других производителей, за счет чего достигается лучшая маневренность в условиях ограниченного пространства.

НАДЕЖНОСТЬ

  • Новая прочная и простая конструкция пивота не требует технического обслуживания; благодаря ей увеличивается время безотказной работы.
  • Благодаря конструкции с несмазываемым герметичным подшипником с уплотнением увеличивается срок службы машины.
  • Отсутствие потребности в ежедневной смазке — эксклюзивное решение от компании DitchWitch® — сокращает заботы и время на подготовку траншеекопателя к работе.
  • Стандартная наружная опора подшипника стабилизирует коренной вал и шнек, обеспечивая надежность и производительность всякий раз при рытье траншей.
  • Простая открытая конструкция облегчает доступ при обслуживании.

ПРОСТОТА ЭКСПЛУАТАЦИИ

  • Гидравлическое рулевое управление обеспечивает большую маневренность и производительность.
  • Усовершенствованные удобные в работе органы управления отличаются повышенной чувствительностью и легкостью работы, снижая утомляемость оператора и улучшая отклик машины.
  • Рабочее место оператора обеспечивает лучший обзор, также повышая производительность работы.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

  • Навесное буровое оборудование RotoWitch® снижает разрушения на коротких участках, требует меньше трудозатрат и меньше восстановительных работ при прокладке коммуникации под дорогами и тротуарами.
  • Использование простого в эксплуатации отвала для обратной засыпки грунта намного эффективнее и дешевле лопат; благодаря этому увеличивается производительность и прибыль от аренды.

История названия Ditch Witch -Полезная информация

  1. Главная
  2. Полезная информация
  3. История названия Ditch Witch

Среди ведущих производителей техники ГНБ американская компания Дич Вич (Ditch Witch) заслуженно входит в тройку лидеров.

История Ditch Witch иллюстрирует всю эволюцию технологий укладки инженерных коммуникаций от рытья траншей вручную до современной техники бестраншейного строительства.

Первым изделием основателя компании Дич Вич (Ditch Witch) – Эда Мальцана (Ed Malzahn) из Перри, штат Оклахома – стал траншеекопатель, решающий проблему высокой трудоемкости прокладывания труб с помощью ручного инструмента – кирки и лопаты.

Однако траншеекопатель, уже выставленный на продажу, пока не имел названия. Тогда Эд обратился за помощью к Льюису (Lewis Brandenburg), владельцу агентства в Талсе в том же штате.

В тот вечер обсуждались различные названия, чаще всего связанные с живущими в земле представителями фауны – бурундуками, кротами. Перед тем, как окончить встречу, Эд сказал Льюису о своем желании видеть в названии слово «ditcher» (землекоп, канавокопатель) или „trencher“ (траншеекопатель).

К утру главным претендентом стало наименование Ditch Witch. Тогда же был создан фирменный знак – силуэт ведьмы, оседлавшей лопату на фоне полнолуния. Таким стало рождение бренда Дич Вич.

Создатель Ditch Witch рассказывает, что многие черты, отличающие Дич Вич от остальных компаний, появились случайно. Цвет «Geronimo», первого изобретения Мальцана, служившего для эвакуации работников нефтяной вышки в случае пожара, изначально был красным. Этот цвет связывают с надежностью механизмов (именно поэтому красным красят огнетушители). Но окрашенный в красный негрунтованный металл быстро теряет цвет. Эд решил обратиться к хозяину склада пиломатериалов, у которого оказался приличный запас оранжевой краски.

Перед показом первого Ditch Witch Мальцан начал его покраску. Классическим в покраске стройоборудования считается желтый. Но после «Джеронимо» в покрасочном аппарате осталась оранжевая краска. Учитывая нехватку времени, основатель Ditch Witch решился сделать свой первый траншеекопатель оранжевым.

Необычное название и яркий цвет, наряду с уникальными возможностями нового траншеекопателя стали основными особенностями марки Ditch Witch. Вряд ли Эд Мальцан предполагал, что сочетание «Дич Вич» станет нарицательным для всего оборудования рытья траншей. Вначале Ditch Witch было просто названием траншеекопателя. И ведьмины чары, как и предполагалось логотипом, совершили это чудесное превращение!

По материалам сайта ditchwitch.ru

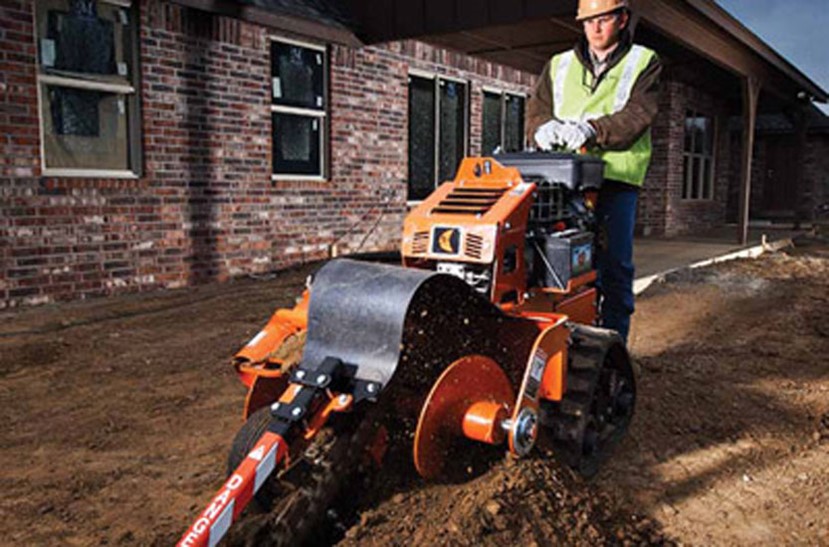

Мини траншеекопатель малогабаритный Ditch Witch 1820


Фото мини траншеекопатель малогабаритный ручной Ditch Witch 1820

Завод производитель: The Charles Machine Works, Inc. (Ditch Witch) USA
P.O. Box 66  1959 W. Fir Ave. Perry, OK 73077-0066 , USA

Мини траншеекопатель малогабаритный ручной - назначение

Мини траншеекопатель малогабаритный ручной Ditch Witch 1820 служит для разработки траншей в грунтах различных категорий и прокладки в них инженерных коммуникаций - трубы, кабели. Находит применение в коммунальной сфере и у специализированных строительных организаций.

Продажа, ремонт и запчасти для Мини траншеекопатель малогабаритный Ditch Witch 1820, купить, цена, аренда ручных траншеекопателей

Продажа, ремонт и запчасти для Мини траншеекопатель малогабаритный Ditch Witch 1820 траншеекопателей малогабаритных ручных Ditch Witch 1820 осуществляется со склада завода-производителя или официального дилера в России и стран СНГ.

Купить ручной траншеекопатель Ditch Witch 1820 по оптимальной цене можно у компании The Charles Machine Works, Inc., которая занимается их производством и реализацией или у официальных дилеров.

Производитель мини траншеекопателя малогабаритного ручного типа находится по адресу: P.O. Box 66  1959 W. Fir Ave. Perry, OK 73077-0066, USA . Цена на траншеекопатель ручной в рублях или другой валюте, по прайс-листу официального дилера, как правило на 10%-15 % выше чем у завода-производителя. Это обусловлено дополнительными накладными расходами посредников и ТЗР. Покупать мини-траншеекопатель малогабаритный ручной выгоднее у производителя техники.

Аренда мини траншеекопатель ручной очень выгодна для мелких организаций. Взять в аренду мини траншеекопатель малогабаритный ручной по разумной цене можно в Москве, Санкт-Петербурге и других городах России у официальных дилеров или специализированных предприятий.

Технические характеристики мини траншеекопатель малогабаритный ручной Ditch Witch 1820

Наименование
Цепной траншейный экскаватор малогабаритный ручного типа
Масса, кг
590
Мах. глубина копания, м
1,22
Привод копателя
Механический
Очиститель траншеи
Механический
Ширина копания, мм
85 - 405
Скорость движения цепи, м/ мин
80
Модель двигателя
Honda GX610 (бензин)
Мощность двигателя, кВт
13,4
Мах. скорость хода, м/мин
43
Ходовая часть
Гидростатическая
Объем топливного бака, л
20,4
Габаритные размеры, мм
2050/ 905/ 1600
Страна
США

Цепи ГНБ Ditch Witch | Промышленные цепи

Американская компания Ditch Witch специализируется на производстве землеройной техники: траншеекопателей, пневмомолотов, разрушителей труб и подземных коммуникаций. Но самый известный продукт Дитч Витч — установки горизонтально направленного бурения. Компания производит полный комплект техники для бестраншейной прокладки коммуникаций.

Как происходит горизонтально направленное бурение

ГНБ бурит скважину в горизонтальном направлении, прямо под дорогами, зданиями, водными преградами. Разрушения поверхности не происходит, кабели и трубы протягиваются быстрее, чем при использовании классической технологии.

Основной инструмент ГНБ — буровая головка с твердыми наплавками на конце. Головка вращается и погружается в грунт, пробивая путь в породе. Установка ГНБ автоматически подает новые трубы, которые позволяют увеличить дальность прохода головки до нескольких сотен метров. Одновременно по каналу внутри подается буровой раствор под давлением до 90 бар. Раствор охлаждает буровую головку и размывает породу.

Оператор постепенно вводит буровую головку в грунт. Второй рабочий с аппаратурой для обнаружения контролирует процесс — следит, где находится конец скважины. Когда нужно изменить направление движения, буровая головка ставится под определенный угол и вводится без вращения.

После завершения бурения на место буровой головки устанавливают расширитель, к которому прицепляют конец трубы или кабеля. На обратном пути расширитель увеличивает диаметр скважины и протягивает инженерные коммуникации в точку входа.

Особенности установок ГНБ Ditch Witch

В каталоге компании можно найти полный комплект техники для бурения в любых условиях:

  • Компактные JT5. Ограниченные размеры позволяют машине развернуться в узком пространстве, работать в стесненных условиях.
  • Универсальные JT10. Аппарат подходит для выполнения большинства задач по бурению: усилие толкания до 40 кН, общая длина штанг в кассете — до 100 м.
  • Мощные JT20. Машина обеспечивает осевое усилие до 75,6 кН — техника работает даже с твердым грунтом (режим карвинга).
  • JT24, максимально мощные в своем классе. Осевое усилие до 105 кН — этого достаточно для бурения каналов под монтаж газовых труб, волоконно оптического кабеля, канализации.
  • Тихие, но мощные JT25 и JT30. Производитель позиционирует аппараты, как самые тихие бурильные установки на рынке. Осевое усилие достигает 110-120 кН.
  • Большие JT40, JT60, JT100. Это мощные вездеходы, которые работают на сложной местности, с любым грунтом.

Производитель выпускает аппаратуру для обнаружения, маяки, конструкции с встроенной гидросистемой, комплексы с отдельными установками для подготовки бурового раствора. Выделенная система смешивания обеспечивает быструю подачу и максимальное давление жидкости.

Какие цепи используются в установках ГНБ Ditch Witch

В технике Ditch Witch используются роликовые цепи, которые соответствуют американскому стандарту ANSI B29.1/ASA. Чтобы купить цепь для ГНБ Ditch Witch, нужно определить артикул, который подойдет для конкретной модели.

Модель ГНБ Ditch WitchАртикул цепи
AT4020 M1 129-011
129-020
JT520 130-333
JT820 130-238
130-459
JT920
JT920C
JT921
JT921S
129-006
130-459
JT920L 130-526
JT1720 130-535
JT1720 Mach 1 129-008
JT2720 Mach 1 129 009
JT2720
AT2720 (в зависимости от комплектации)
129-009
129-002
130-605
JT4020 Mach 1
All Terrain Tier 2
JT4020 Mach 1
All Terrain Tier 3
129-011
129-020
JT4020 Mach 1 130-034
129-021
JT4020 130-604
129-007
129-002
JT7020 Mach 1
JT8020 Mach 1
JT7020
JT8020 T3
130-332

Приводная цепь обеспечивает продольное движение инструмента при погружении, вытягивании и установке новых штанг. Цепная передача работает в тяжелых условиях: испытывает динамические нагрузки, на поверхность постоянно попадает буровой раствор, песок, куски земли, поэтому владельцы ГНБ Дитч Витч часто покупают запасные цепи или сразу меняют штатные на более качественные.

В нашем каталоге можно найти цепь для ГНБ Ditch Witch любой модели. Чтобы выбрать цепь перейдите в раздел «Приводные роликовые цепи ANSI B29.1/ASA» или «Цепи DID по стандарту ANSI B29.1». Если нужна помощь в выборе — отправьте запрос на почту [email protected] или позвоните эксперту компании «Приводные цепи» по номеру 8 495 797-79-47 и получите подробную консультацию по стандартным цепям, усиленным версиям, износостойким и коррозионно устойчивым моделям.

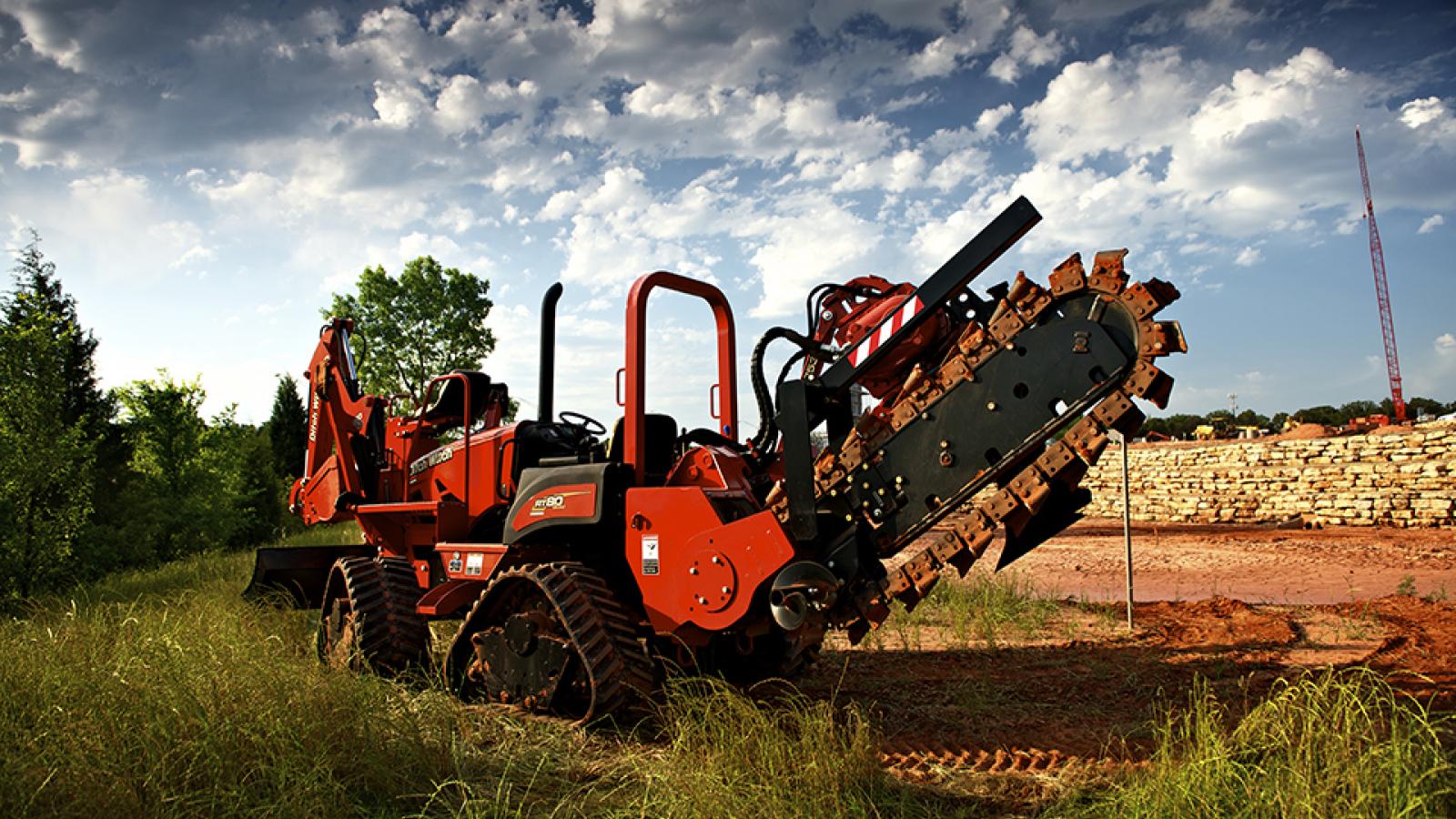

RT120 Quad - новый траншеекопатель Ditch Witch с гусеничными тележками

Американский производитель Ditch Witch выпустил новый траншеекопатель RT120 Quad с гусеничными тележками вместо стандартной колёсной системы.

Широкий спектр навесного оборудования и мощный двигатель позволяют машине прокладывать кабели и трубы даже в нестандартных рабочих условиях (в том числе на проблемных поверхностях).

Траншеекопатель имеет прочную монтажную раму, устойчивую к статическим и ударным нагрузкам. Рама качается в поперечном направлении. Продуцент отмечает, что это свойство обеспечивает вертикальность выкопки траншей даже на резких уклонах.



Система Quad Track System, заменяющая колеса, увеличивает проходимость новинки. Гусеницы наделены шевронными грунтозацепами, позволяющими машине уверенно передвигаться по склонам и мокрым участкам. Вес каждой из четырёх тележек составляет 0,68 т, что, в свою очередь, смещает центр тяжести траншеекопателя вниз и увеличивает устойчивость машины. Также оснащение гусеничными тележками повышает клиренс до 394 мм (в компании заявляют, что это наивысший показатель в данной категории спецтехники). В качестве силового агрегата в новинке установлен дизель Deutz мощностью 89,5 кВт стандарта Tier 4.

Полноприводное шасси наделяет крупнотоннажную машину манёвренностью. Имеется электрический привод насосов, который упрощает схему гидравлической системы и предоставляет возможности для более эффективного регулирования её мощности.

В стандартную комплектацию RT120 Quad входит плуг для бестраншейной прокладки кабеля, экскаваторная стойка, две грунтовых фрезы и два траншеекопателя различных типоразмеров, держатель бабины с кабелем, а также универсальный траншеекопатель с укладчиком кабеля.


Ditch Witch запускает свой самый большой траншеекопатель на сегодняшний день

Ditch Witch представила HT275, свой самый большой траншеекопатель на сегодняшний день, который разработан для повышения производительности и универсальности при выполнении широкого спектра работ по рытью траншей.

Машина была разработана для увеличения годовой окупаемости инвестиций в водопроводные, канализационные, газовые, энергетические и дренажные системы, распределение трубопроводов и другие работы по рытью траншей в тяжелых условиях.

HT275 предназначен для работы с установками глубиной до 3 метров и шириной 66 см.Полностью используемый двигатель Cummins мощностью 275 л.с., соответствующий стандарту Tier 4, обеспечивает мощность, необходимую для различных условий копания. Кроме того, гидростатический цепной привод траншеекопателя с бесступенчатым двигателем рабочего объема позволяет операторам легко подбирать скорость цепи в соответствии с почвенными условиями.

«Разработанный специально для рытья траншей в тяжелых условиях, HT275 является отличным дополнением к флоту любого подрядчика по подземному строительству, выполняющего широкий спектр траншейных работ», - сказал Стив Сиболт, менеджер по продукции Ditch Witch по траншеекопателям для тяжелых условий эксплуатации.

«Модульные и запатентованные конструкции и специализированное навесное оборудование еще больше повышают производительность и позволяют подрядчикам выполнять более широкий спектр работ, чем это было возможно ранее».

Возможно вам понравится:

HT275 включает четыре гидравлических быстроразъемных блока, которые сокращают время, необходимое для замены навесного оборудования, с дней до часов. Конструкция позволяет операторам заменять заднее навесное оборудование в полевых условиях без использования тяжелого подъемного оборудования.

Кроме того, для лучшей производительности на неровной местности машина имеет запатентованную подвеску, которая крепится к центру каждой рамы гусеницы.

Эта инновационная конструктивная особенность обеспечивает уникальную возможность плавания каждой гусеницы независимо друг от друга, что снимает нагрузку с основной рамы.

Оборудованный выдвижной кабиной с электроприводом и внешними камерами, HT275 обеспечивает лучший в отрасли обзор рабочей площадки, по словам Ditch Witch.

Операторы также извлекают выгоду из непревзойденного комфорта и контроля благодаря сиденью с пневмоподвеской и поворотом на 270 градусов, эргономичным джойстикам управления и двойным 18-сантиметровым дисплеям.

Цельный полностью открывающийся капот обеспечивает легкий доступ к двигателю и всем точкам регулярного обслуживания. HT275 также оснащен уникальным беспроводным пультом дистанционного управления, который позволяет операторам выполнять ежедневное обслуживание и проверки, в том числе продвигать цепь копания с уровня земли, что экономит время и упрощает техническое обслуживание.

Рама гусеницы, на которую подана заявка на получение патента, спроектирована так, чтобы ее можно было легко снимать, что еще больше упрощает обслуживание за счет минимизации времени, затрачиваемого на ремонт гусениц.

TRENCHER, DITCH WITCH 13HP, 4 "X 36" СТРЕЛА

Описание

Мотоблок Ditch Witch 1330 - это компактный мотокопатель, который явно опережает 13-сильный (9. 7 кВт) траншеекопательское поле. Компактный траншеекопатель 1330 рассчитан на низкие эксплуатационные расходы и отличается высокой надежностью и оснащен инновационной системой охлаждения гидравлического масла, которая поддерживает работу траншеекопателя даже в самые жаркие дни.

  • Простые для понимания, легкодоступные органы управления с цветовой кодировкой помогают новым операторам быстро овладеть навыками.
  • Компактный траншеекопатель, который легко проходит через стандартные дворовые ворота.
ОБЩЕЕ
Ditch Witch модель 1330, самоходный, гидравлический, мотоблок, с ручным управлением, двухколесный привод, жесткая рама, цепной траншеекопатель
РАЗМЕРЫ *
Глубина траншеи, макс.
Угол въезда: 35 °
Угол вылета: 35 °
Ширина траншеи, мин. До макс.
Ход стрелы, вниз: 60 °
Ход стрелы, вверх: 60 °
Осевая траншея до внешнего края машины, слева
Осевая траншея до внешнего края машины, справа
Высота переднего вала
Транспортная высота
Транспортная длина
Колесная база
Радиус выгрузки грязи
Ширина, транспортная
Протектор

ЭКСПЛУАТАЦИЯ
Скорости автомобиля:
Максимальное движение вперед
Максимальное движение назад
Скорость цепи копания, макс.
Обработка грунта (одинарный, шнек с открытым концом) Размер шнека:
Внешний диаметр
Внутренний диаметр
Длина
Тип траншеекопателя: Механический
Размер траншеекопателя
Эксплуатационная масса (на основе роликовой стрелы и узкой цепи копания)

МОЩНОСТЬ
Двигатель: Honda GX390
Тип: 4-тактный, верхнеклапанный
Топливо: Бензин
Охлаждающая среда: Воздух
Количество цилиндров: 1
Рабочий объем
Диаметр цилиндра
Ход поршня
Номинальная мощность производителя
Номинальная частота вращения: 3600 об / мин

U.С.
36 дюймов

4,3 дюйма - 6 дюймов

15 дюймов
18 дюймов
8,6 дюймов
47 дюймов
84 дюймов
32 дюймов
10,6 дюймов
33 дюймов
26 дюймов

США

120 кадров в минуту
96 кадров в минуту
275 кадров в минуту

12 дюймов
4 дюйма
9 дюймов

4 дюйма - 6 дюймов
920 фунтов

США

23,7 дюйма3
3,5 дюйма
2,5 дюйма
13 л. с.

МЕТРИЧЕСКИЙ
915 мм

110 мм - 150 мм

381 мм
457 мм
220 мм
1.22 м
2,13 м
810 мм
270 мм
840 мм
660 мм

МЕТРИЧЕСКИЕ

37 м / мин
29 м / мин
84 м / мин

305 мм
102 мм
229 мм

100 мм - 152 мм
417 кг

МЕТРИЧЕСКИЕ

389 см3
88 мм
64 мм
9,7 кВт

ТРАНСМИССИЯ
Трансмиссия ходового привода: гидравлическая, две скорости, бесступенчатая регулировка от нуля до максимума, редуктор к оси, скорость и направление вращения регулируются с помощью одного рычага
Привод насоса: прямой привод от двигателя
Цепной привод копания: рычажный, одна скорость вперед и назад
Привод траншеекопателя: Гидравлический прямой привод
Цепь для выкапывания: испытание на 33000 фунтов (15000 кг) или 35000 фунтов (15 875 кг). вращается вместе с головным валом
ШИНЫ / ДАВЛЕНИЕ
Привод, стандартный
Привод, опционально
Trail

ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Производительность приводного насоса
Фильтрация: обратный поток, номинальное значение 10 микрон
Гидравлические цилиндры
Функция: подъем стрелы
Тип: двойного действия

АККУМУЛЯТОР
Холодный кривошип по SAE при -18 ° C: 210 А

ОБЪЕМ ЖИДКОСТИ
Топливный бак
Моторное масло
Гидравлический резервуар
Гидравлическая система
Осевое масло

U.С.
16 х 6.50-8; 28 фунтов на кв. Дюйм
18 x 8,50-8; 22 фунта на кв. Дюйм
13 x 5.00-6; 20 фунтов на квадратный дюйм

США
7,1 галлонов в минуту

США
1,7 галлона
2,3 балла
4,5 галлона
5 галлонов
2,8 балла

МЕТРИЧЕСКИЙ
193 кПа
152 кПа
138 кПа

МЕТРИЧЕСКИЙ
26,9 л / мин

МЕТРИЧЕСКИЙ
6,5 л
1,1 л
17 л
19 л
1,3 л

вариантов траншеекопателя: мы подробно рассказываем о самых популярных передвижных агрегатах от Ditch Witch, Toro и Vermeer

Кейт Гриббинс 23 сентября 2019 г., Просмотреть профиль

Как лучше всего выкопать траншею? Экскаватор оборудован траншейным ковшом? Мини-погрузчик и приставка для траншеекопателя? Никогда не вовремя Стив, только с лопатой и дополнительной смазкой для локтей, потому что, может быть, он наконец-то усвоит урок? Что ж, если вы хотите быстро и эффективно проложить аккуратную прямую траншею, скажем, глубиной около 4 футов, вы определенно не захотите использовать Стива.Для таких проектов строительства траншеи, прокладки трубопроводов, электричества, кабеля, спринклеров и дренажа в городских условиях трудно превзойти мотокопатель по скорости, эффективности, размеру и стоимости.

Uber, популярный на арендных участках, пешеходных или пешеходных траншеекопателях, уже около 70 лет возглавляет небольшие земляные работы с жесткими проектными параметрами. Сегодня на рынке правят три основных бренда - Ditch Witch, Vermeer и Toro, - отметив, что Toro приобрела Ditch Witch в начале этого года и недавно анонсировала новую бизнес-стратегию подземного строительства, которая не затрагивает пешеходов.Индустрия пешеходных траншеекопателей в Америке - это небольшой, но стабильный рынок с продажами от 3000 до 4000 единиц в год, по данным трех опрошенных нами производителей, и около 70 процентов из них идут в аренду. К счастью, есть еще много моделей и вариантов на выбор.

Роковая ведьма

Только

Ditch Witch предлагает шесть различных пешеходных траншеекопателей и специальный прицеп SC3, созданный для буксировки мотоблоков, или вибрационный плуг VP30.Ditch Witch предлагает варианты шин (серия C) и гусеницы (серия CX), в том числе: 13,5-сильные, 24-дюймовые. глубина копания C14; 16 л.с., 30 дюймов глубина копания C16; 12 л.с., 24 дюйма глубина копания C12X; 16 л.с., 36 дюймов глубина копания C16X; 24 л.с., 36 дюймов глубина копания CX24; и 31-сильный, 48-дюйм. глубина копания C30X. В целом, предысторию компании, безусловно, сложно превзойти.

«Наш основатель Эд Мальцан изобрел, спроектировал и построил первый в мире траншеекопатель DWP в 1949 году, и с тех пор мы разработали и представили на рынке множество итераций этой машины», - говорит Крис Томпсон. Ditch Witch менеджер по продукции для компактного оборудования и траншеекопателей для тяжелых условий эксплуатации.«Одной из наших основных вех была разработка траншеекопателей серии CX, потому что мы внедрили эксклюзивные разработки гусениц, чтобы повысить маневренность на рабочей площадке. Гусеничные модели CX имеют более короткую левую колею и более длинную правую колею. Конструкция позволила нам удалить опорное колесо, что упростило операторам эффективное передвижение по компактным рабочим площадкам с отличным сцеплением ».

Ditch Witch следует кредо, что пешеходные траншеекопатели должны быть 1) безопасными, 2) простыми в эксплуатации и 3) простыми в обслуживании.Серия Ditch Witch CX специально оснащена усовершенствованными рукоятками, которые снижают нагрузку на руки оператора в течение долгих часов на работе и повышают скорость реакции машины. Упомянутая ранее запатентованная конструкция короткой / длинной гусеницы делает машины Ditch Witch очень компактными и маневренными с хорошей обзорностью для безопасности. В гидравлических системах отсутствуют вертикальные валы и ремни, что приводит к простому и надежному узлу без регулируемых рычагов, а Ditch Witch не может похвастаться точками ежедневной смазки - что является эксклюзивной отраслью - с легким доступом ко всем компонентам машины.Какая у него самая популярная единица?

«Шагающий траншеекопатель C16X - наша самая популярная установка, потому что это правильное сочетание размера и мощности для многих монтажных работ», - говорит Томпсон. «Он идеально подходит для любой работы, требующей от 24 до 36 дюймов. глубина, включая установку ирригационных линий, дренажных линий, электрических линий или спринклерных систем ».

Торо

Сегодня траншеекопатели со специальными гусеницами более популярны, чем оригинальные колесные варианты. Гусеницы - популярная тенденция в строительной отрасли, которую мы также наблюдаем с компактными инструментальными держателями (которые также производят Ditch Witch, Vermeer и Toro) и мини-погрузчиками vs.гусеничные погрузчики. Toro предлагает специальные гидравлические мотокопатели с гусеничным приводом с 2008 года, являясь альтернативой колесным траншеекопателям с ременным приводом, которые были на рынке в то время.

В августе Toro представила следующее поколение гусеничных пешеходных траншеекопателей - усовершенствованные мотоблоки TRX - TRX-250 и TRX-300. Эти две модели вместе с классическим устройством TRX-16 составляют семейство траншеекопателей TRX 2019 года выпуска. В новых TRX-250 и TRX-300 используется крутая технология под названием Intelli-Trench, направленная на оптимизацию гидравлического потока машины для различных условий копания.

«Intelli-Trench автоматически отводит гидравлический поток от тяговых двигателей, обеспечивая большую мощность для траншеекопателя», - говорит Нил Боренштейн, директор по маркетингу Toro. «В результате тяговую рукоятку можно удерживать в одном месте, не требуя постоянной регулировки, что снижает утомляемость оператора и оптимизирует производительность. Кроме того, функция Intelli-Trench снижает износ гусениц и поддерживает частоту вращения двигателя для эффективного охлаждения двигателя ».

TRX-250 оборудован калибром 24.Двигатель Toro мощностью 5 л.с. обеспечивает максимальную скорость движения 2,4 мили в час, в то время как новый TRX-300 оснащен двигателем Kohler EFI мощностью 26,5 л.с. и имеет максимальную скорость движения 2,3 мили в час. Воздухоочиститель для тяжелых условий эксплуатации входит в стандартную комплектацию обоих двигателей. Обе модели имеют длину 82,5 дюйма, ширину 33,8 дюйма и высоту 46 дюймов, а запас топлива составляет 4 галлона. Все устройства, включая TRX-16, поставляются с опциями 24, 36 и 48 дюймов. двусторонние стрелы. Toro также предлагает специальный трейлер TRX для буксировки траншеекопателей, рекламы легких грузов, отсутствия ремней или креплений и шин для шоссе.

«Новый TRX-250 может стать таким же популярным, как и наша предыдущая модель TRX-20, для рытья траншей в малых и средних условиях, а новый TRX-300 идеально подходит для работы в средних и тяжелых условиях или больших - масштабные проекты рытья траншей », - поясняет Боренштейн. «Мы только что представили на рынке TRX-250 и TRX-300, но мы уверены, что конечные пользователи оценят выдающуюся мощность и производительность, которые они получают от этих моделей, не жертвуя маневренностью.”

Vermeer

Пелла, штат Айова, новатор в области сельского хозяйства и строительной техники Vermeer также предлагает три различные модели траншеекопателей для пешеходов - 13-сильный RTX130, 20-сильный RTX200 и 25-сильный RTX250. RTX130 и RTX200 доступны от 24 до 36 дюймов. режущие стрелы и 6-дюйм. ширину реза, а также возможность установки шин или гусениц, чтобы операторы могли решать различные задачи на стройплощадке. RTX250 имеет максимальную глубину копания 48 дюймов и максимальную ширину копания 8 дюймов.и тонкий профиль, который позволяет устройству проходить через узкие дворовые ворота. На всех трех агрегатах Vermeer рекламирует эксклюзивную систему рулевого управления VZ, которая позволяет операторам управлять машиной, используя только руль, при этом оптимизируя приводной двигатель траншеекопателя, чтобы лучше использовать доступную мощность в различных грунтовых условиях.

Компания также имеет многолетний опыт создания продуктов в этом секторе.

«Компания Vermeer представила свой первый траншеекопатель еще в 1960-х годах и с тех пор продолжает вводить новшества и расширять свою полную линейку траншеекопателей», - говорит Мэтт Хатчинсон, менеджер по продукции по уходу за деревьями, аренде и ландшафту в Vermeer Corp.«Наша последняя линейка пешеходных траншеекопателей разработана для эффективной работы с почвой. Они оптимального размера и рассчитаны на работу на современных стройплощадках ».

Какая установка Vermeer самая популярная?

«Мы наблюдаем продолжающийся рост линейки RTX250», - отмечает Хатчинсон. «Более высокая мощность означает лучшую производительность и гибкость при выполнении разнообразных работ. Возможность использовать более длинную стрелу и более широкую цепь на более мощных агрегатах позволяет подрядчику выполнять более разнообразные работы - от ирригации и дренажа до работ по установке инженерных сетей.”

Все опции

Для всех этих марок будет доступно множество опций, в том числе стрелы для рытья траншей различных размеров (например, 24, 36 и 48 дюймов), лопасти для засыпки, головки для подземного бурения (например, для бурения под тротуаром) или, возможно, крошка из траншеекопателя (которая следует за цепью для очистки дна траншеи). Также будут доступны различные конфигурации цепей стрелы для различных почвенных условий. Например, полная чашечная цепь может использоваться для перемещения легкого материала при работе на рыхлых и песчаных почвах, в то время как более сложные грунтовые условия могут потребовать комбинированной цепи с чашечками и акульими зубами.Цепи можно настроить примерно 20 различными способами.

«Тип цепи, которую в конечном итоге выбирает конечный пользователь, в значительной степени зависит от местности, на которой будет проводиться траншея», - советует Боренштейн. «Самая простая и экономичная конфигурация - это грунтовые или чашечные цепи. Зубцы действуют как лопаты и просто удаляют грязь из траншеи. Скальные цепи, обычно называемые акульими цепями, предназначены для работы в более сложных почвенных условиях. Для экстремальных условий, включая мерзлую землю или чрезвычайно каменистую местность, лучшим вариантом будут зубья цепи с твердосплавными наконечниками, также известной как цепь из крокодиловой кожи.”

Поскольку большинство траншеекопателей с ходовой частью сдается в аренду, местный пункт проката или дилерский центр должны иметь возможность проводить покупателей через процесс комплектации. Просто убедитесь, что специальная траншейная установка оснащена эргономичными элементами управления, которыми может управлять практически любой человек, которые четко обозначены и расположены. Функции безопасности, такие как система присутствия оператора, всегда являются большим плюсом. Подрядчики должны учитывать местность, типы встречающихся почв, общие препятствия, местные постановления и типичные рабочие площадки, с которыми они могут столкнуться.Они должны проанализировать тип и размер устанавливаемых продуктов (оросительные системы, трубы, кабели?), А также необходимую ширину и глубину.

Владельцы и операторы также должны рассмотреть возможность использования траншеекопателя с мотоблоком с увеличенным периодом технического обслуживания, меньшим количеством точек ежедневного обслуживания и функциями, упрощающими обслуживание и ремонт траншеекопателя. Мы говорим, что просмотрите руководство по эксплуатации оборудования и найдите надежного дилера, потому что установка обычно стоит от 10 000 до 16 000 долларов США.

«Мы рекомендуем подрядчикам и арендным компаниям учитывать общую стоимость владения, включая затраты на техническое обслуживание, а также опыт работы дилеров», - говорит Томпсон.«Низкая начальная цена покупки может быстро превратиться в плохое вложение с большими затратами на техническое обслуживание в отсутствие хорошей дилерской поддержки».

Кейт Гриббинс является издателем Compact Equipment.


Советы по быстрому обслуживанию траншеекопателя

Крис Томпсон, Ditch Witch

Поскольку эти машины ориентированы на рынок аренды, все пешеходные траншеекопатели Ditch Witch не требуют ежедневного планового обслуживания.Однако операторы и арендные площадки должны следовать этим четырем советам, чтобы продлить срок службы их траншеекопателей и цепей для траншеекопателей.

  1. Прежде чем начинать новый проект, осмотрите свою машину, чтобы убедиться в отсутствии признаков износа.
  2. Если у вашего траншеекопателя сломаны зубья, немедленно замените их.
  3. Заменяйте цепи и звездочки одновременно, чтобы увеличить общий срок службы системы.
  4. Следите за натяжением цепи копания и при необходимости отрегулируйте.

Наиболее частая причина износа возникает, когда система вынуждена выполнять задачу, выходящую за рамки того, для чего предназначен траншеекопатель.Часто это происходит, когда операторы спешат и слишком быстро погружают стрелу в землю, вместо того, чтобы позволить стреле тянуть через землю. Слишком быстрое движение может привести к отправке вашей машины в магазин и отрицательно сказаться на вашей производительности.

Узнайте больше о траншеекопателях здесь.

Теги: Ditch Witch, главная, Сентябрь 2019 г. Печатный выпуск, The Toro Co., Toro, Vermeer

Советы по выбору правильного траншеекопателя

TRENCH AWAY При выборе типа траншеекопателя профессионалы в области орошения должны учитывать несколько различных факторов.(Фото: Ditch Witch)

Траншеекопатели

- это инструменты, которые могут помочь облегчить бремя ирригационной бригады и сделать их более эффективными, когда они работают.

Есть несколько вариантов, когда речь идет о траншеекопателях, в частности, приобретать ли машину с пешеходным движением или ездить на ней. Когда дело доходит до выбора, тип почвы в вашем районе может иметь большое влияние на то, какой тип машины вы выберете.

«Во многом это зависит от геологии», - говорит Грег Винчел, владелец Winchel Irrigation в Гранд-Рапидс, штат Мичиган.«В некоторых местах рытье траншей является обязательным».

Некоторые почвы, например, в Западном Мичигане, где расположена компания Winchel Irrigation, позволяют бригадам просто заделывать трубы, но в некоторых частях страны почва либо слишком плотная, либо слишком каменистая, и бригады вынуждены использовать траншеекопатель.

В районах с плотной или каменистой почвой траншеекопатель с сиденьем обеспечит пользователям максимальную эффективность работы. По словам Винчела, траншеекопатель может использоваться в ситуациях, когда почва недостаточно мягкая для вспашки трубы, но ограничения по размеру собственности не позволяют бригадам использовать самонакладную машину.

Есть несколько других факторов, которые следует учитывать при определении того, использовать ли траншеекопатель для пешехода или для водителя-водителя. Мы попросили нескольких экспертов высказать свое мнение по этому поводу.

Бретт Ньюендорп

Vermeer Corp.

Бретт Ньюендорп
Менеджер по ландшафтному маркетингу

Расположение строительной площадки и расстояние рытья траншеи - два основных фактора, о которых следует подумать ландшафтному дизайнеру, выбирая между пешеходным траншеекопателем и самоходным траншеекопателем.Пешеходные траншеекопатели компактны и могут поместиться в более ограниченных пространствах, что облегчает маневрирование возле зданий. Однако при рытье траншеи на больших расстояниях тракторные траншеекопатели могут быть более эффективными. На многих моделях с сиденьем подрядчики могут менять траншеекопатель с другим навесным оборудованием. Например, трактор Vermeer может быть оснащен траншеекопателем, виброплугом, навесным оборудованием для обратной лопаты и мотовилами. Доступны также дополнительные комплекты грузов, которые полезны при вспашке или рытье траншей в сложных грунтовых условиях.

Крис Томпсон

Ровная ведьма

Крис Томпсон
Менеджер по продукции, компактное оборудование и траншеекопатели для тяжелых условий эксплуатации

Выбор между траншеекопателем и мотокопателем - это больше, чем просто принять (или отказаться) от ежедневных кардиоупражнений. При выборе типа траншеекопателя для конкретного проекта необходимо учитывать два основных фактора. Во-первых, определите размер работы. Преодоление высоты более 250 футов - знак того, что траншеекопатель для езды на автомобиле - это машина для вас.Еще одно соображение - нужно ли копать несколько траншей. При длительных пробегах или нескольких траншеях потратить немного больше на траншеекопатель с ходовой частью окупится сэкономленным вами временем. Во-вторых, примите во внимание размеры траншеи и доступное пространство. Хорошее практическое правило: траншеекопатель с мотоблоком лучше всего работает на глубине до 48 дюймов и ширине до 8 дюймов. Взвешивание этих факторов поможет вам сэкономить время и деньги на работе.

Торо

Кайл Картрайт
Менеджер по маркетингу

Не существует идеального траншеекопателя для каждого проекта, но при покупке траншеекопателя следует учитывать несколько моментов.Во-первых, подумайте о размере проекта. Подумайте о мощности машины, занимаемой площади, ширине цепи и глубине стрелы. Линейные опоры траншеи и ширина / глубина траншеи определяют общий размер необходимого траншеекопателя. Операторы также должны учитывать тип устанавливаемых коммуникаций, а также правильную ширину цепи и глубину стрелы для коммуникаций. Некоторым коммунальным службам требуется разная глубина и ширина для правильной установки и требований кодов. В-третьих, имейте в виду тип условий типичного приложения.При этом учитывайте ширину цепи траншеекопателя, глубину стрелы и площадь основания машины. Следует рассмотреть несколько типов цепей. Выбор правильной цепи из почвы, камней, мороза и других факторов (и это лишь некоторые из них) обеспечит наилучшие результаты и долговечность цепи / машины. Наконец, определите, есть ли специальный оператор или несколько операторов, использующих траншеекопатель, что повлияет на ваше отношение к органам управления машиной. Выделенных операторов труднее найти и позволить себе. В условиях сужения рынка труда органы управления машинами должны быть простыми в использовании на всех уровнях квалификации.

Ditch Witch DWP Сервисный траншеекопатель


1952

Первый механизированный, компактный траншеекопатель для обслуживания линии


DWP был первым механизированным, компактным траншеекопателем, разработанным для прокладки подземных водопроводов между главной улицей и домом. Эта машина, впервые выпущенная в 1949 году, пришла на смену копанию вручную, что сделало установку водопровода и водопровода доступной для обычного домашнего хозяйства.DWP проложил путь к созданию всемирной индустрии прокладки траншей, его машины использовались для прокладки всех подземных коммуникаций, включая телефонные, кабельные ТВ и данные, а также оптоволоконные кабели.

Название DWP расшифровывалось как Ditch Witch (траншеекопатель) Power, чтобы отличать его от сопутствующей машины, в которой для мобильности использовалось ручное управление с храповым механизмом. Для рытья узких траншей DWP использовала вертикальную линию ковша с бесконечной конвейерной цепью для вывоза грунта.Простая, но очень уникальная конструкция, она воплощает концепцию конструкции бесконечной конвейерной цепи для копания, которая используется на более крупных машинах для рытья траншей, в небольшой корпус. Небольшие, состоящие из двух частей ведра с острыми концами, похожими на пальцы, крепились на вертикальной цепи для выдавливания кусков грязи. Ковши были последовательно прикреплены к бесконечной движущейся цепи, которая несла их вниз по механизму лестничного типа, чтобы пережевывать куски почвы, затем вверх, чтобы сбрасывать «грунт» аккуратными кучками на землю, когда они начинали спуск вниз, чтобы поднять еще больше. грязь.Целью было создание траншеи шириной 6 дюймов и глубиной копания 30 дюймов.

Когда ему было 27 лет, Эд Мальцан вручную собрал первые версии в семейной механической мастерской после месяцев экспериментов. Работая вместе, Эд и его отец Чарли в 1949 году создали первые серийные траншеекопатели DWP. Они были предшественниками целого ряда машин, которые теперь известны во всем мире своей долговечностью и надежностью при выполнении большого количества сложных земляных работ.

В 1955 году Патентное ведомство США выдало патент No.2 714 262 для машины для рытья траншей с бесконечным конвейером Эда Мальцана. Компактный размер и невысокая стоимость траншеекопателя DWP позволили сделать водопроводную систему внутри помещений доступной во всем мире. Промышленность превратилась из первого траншеекопателя с технологической линией DWP в современное технологически передовое оборудование, предназначенное для прокладки всех подземных коммуникаций, включая телефонные линии, кабельное телевидение и оптоволоконные кабели связи.

Знаковый DWP был приобретен Алексом Бейкером из Лонг-Айленда, штат Нью-Йорк, 5 февраля 1952 года на заводе в Перри, штат Оклахома.Бейкер был подрядчиком по установке оросительных систем для газонов, и он использовал траншеекопатель Ditch Witch DWP, пока не обменял его на новую модель в 1969 году. Этот агрегат был полностью восстановлен до своего первоначального состояния и теперь выставлен в Музее ведьм Ditch в Перри. блоки с завода, на котором он был изготовлен.

Выросший в механической мастерской своего отца, Эд Мальцан усовершенствовал свое образование, получив в 1943 году степень бакалавра машиностроения в Оклахомском сельскохозяйственном и механическом колледже (Oklahoma A&M), известном сегодня как Государственный университет Оклахомы.Семейный бизнес развился из кузнечной мастерской, основанной в 1902 году в Перри, штат Оклахома, дедом Эда, Карлом Фредериком Мальцаном, немецким иммигрантом, который приехал в Перри, чтобы спастись от суровых зим Миннесоты. В последующие годы этот бизнес превратился в механическую мастерскую его отца (Charlie's Machine Shop) и, в конечном итоге, на Charles Machine Works, Inc.

.

Ориентир Расположение

Музей и центр наследия Ditch Witch
222 6-я улица
Перри, ОК 73077

Проезд

Музей расположен в здании Jones Produce

.

Информация для посетителей

По предварительной записи 580-336-4402

Ссылки по теме

Сайт Ditch Witch http://www.ditchwitch.com

Церемония записки

4 сентября 2000 г. 16 декабря 2002 г., когда президент ASME Сьюзан Х. Скемп вручила бронзовую мемориальную доску создателю Ditch Witch® Эду Мальзану, П.Э., президент и председатель совета директоров Charles Machine Works, Inc. Эта номинация была выдвинута отделом ASME Центральной Оклахомы региона X.

Советы по эффективному обслуживанию траншеекопателя от Ditch Witch

Фото: Ditch Witch

Каждый ландшафтный дизайнер хочет максимально сократить время простоя, и один из способов помочь в этом - проводить надлежащее текущее обслуживание траншейных машин.

Проявляя инициативу, вы можете работать над предотвращением возникновения проблем в полевых условиях, когда ваши операторы работают, экономя как время, так и деньги.Дополнительным преимуществом надежной программы технического обслуживания является продление срока службы машины.

Поскольку производители продолжают сокращать объем технического обслуживания, необходимого для их машин, ландшафтные дизайнеры могут забыть о важности ежедневных прогулок перед использованием траншеекопателя .

«В целом, что касается ежедневного обслуживания, мы предлагаем осмотреть машину», - говорит Крис Томпсон, менеджер по продукции компактного оборудования Ditch Witch. «Перед началом работы убедитесь, что все точки обслуживания находятся на своих местах.Убедитесь, что ваша цепь натянута. Перед использованием убедитесь, что машина чистая. Эти мелочи могут существенно повлиять на продуктивность вашей работы ».

Хотя руководство пользователя является исчерпывающим руководством по конкретным рекомендациям по обслуживанию и потребностям вашего оборудования, ниже приведены некоторые общие элементы, которые следует учитывать при уходе за траншеекопателем.

Зубья копальные, цепи, звездочки

Одним из наиболее часто упускаемых из виду элементов обслуживания траншеекопателя является недостаточная замена копающих зубьев.

«Просто потому, что траншеекопатель копает, это не означает, что он копает оптимально, и важно, чтобы на зубах оставалась хорошая жизнь», - говорит Тайлер Швандт, менеджер по продукту зубьев цепи и звездочек компании Ditch Witch.

Зубья копания следует проверять визуально перед каждой работой или через каждые 10 часов работы. После того, как наплавка на зубах изнашивается, важно их заменить. Затупившиеся зубья увеличивают ударную нагрузку на другие компоненты траншеекопателя.

«Они менее эффективны при копании и эксплуатации оборудования, и это может привести к повышенному износу других деталей из-за повышенной вибрации цепи, если копающие зубья не поддерживаются в вертикальном положении», - говорит Швандт.

Правильное натяжение цепи для траншеекопателя может варьироваться, но Швандт говорит, что для траншеекопателей Ditch Witch правильно натянутая цепь для копания составляет от 1,5 до 2 дюймов в самой нижней точке горизонтальной стрелы или примерно на два пальца, если вы пытаетесь оценка.

Чрезмерное натяжение цепи копания может привести к растяжению цепи и снижению производительности машины, а слишком ослабленная цепь может соскользнуть со звездочек.

Когда придет время заменить цепь или звездочки, не забудьте заменить обе цепи одновременно.

«Замена этих компонентов одновременно увеличит срок службы каждого из этих компонентов», - говорит Швандт. «Если вы замените один, а не другой, новый компонент будет изнашиваться быстрее, поэтому он просто позволит вам лучше обслуживать ваше оборудование и дольше поддерживать эти новые элементы в исправном состоянии.”

Нефть и другие жидкости Фото: Ditch Witch

Одним из постоянных требований при техническом обслуживании траншеекопателя является замена моторного масла. Например, руководство по эксплуатации траншеекопателей Ditch Witch для мотоблоков C12, C14 и C16 требует замены моторного масла после первых 10 и 20 часов работы и каждые 100 часов после этого. В руководстве также говорится, что моторное масло и фильтр следует менять каждые 50 и каждые 100 часов.

Замена масла помогает продлить срок службы двигателя, поэтому важно убедиться, что вы используете качественное масло для своей машины.

Что касается других жидкостей, мониторинг и поддержание правильных уровней помогает предотвратить преждевременное повреждение внутренних шестерен. Следуйте рекомендациям, изложенным в руководстве оператора, чтобы соответствовать требованиям к жидкости.

Смазка

Необходимость в смазке встречается реже, в зависимости от типа траншеекопателя, который вы используете, но смазка по-прежнему является важной задачей технического обслуживания оставшихся точек смазки.

Лучше слегка и часто смазывать, чем использовать слишком много смазки реже.

«На наших траншеекопателях мы использовали герметичные подшипники на многих поворотных точках, потому что чрезвычайно важно иметь надлежащую смазку, и мы находим, что больше не рассчитываем на людей, которые действительно сделают это», - говорит Томпсон. «Если мы сможем использовать какой-то герметичный подшипник, который будет поддерживать эту надлежащую смазку для нас, и никто не будет об этом думать, что может помочь».

Учитывать рабочую среду

Конфигурация цепи и зубьев должна соответствовать условиям копания.В руководстве пользователя будет указано, какой тип цепей лучше всего работает на каждом типе почвы, поскольку ни одна цепь не работает хорошо во всех условиях.

Также важно понимать, что в определенных средах потребность в техническом обслуживании ускоряется.

«Каждый раз, когда вы попадаете в песчаную почву, песок может вызывать сильное трение и шлифование деталей, поэтому песок может стать проблемой», - говорит Томпсон. «Кроме того, каждый раз, когда вы попадаете в что-то липкое, грязное, все, что может привести к тому, что земля окажется на траншеекопателе и вызовет засорение, может стать проблемой.”

Первый взгляд: Ditch Witch представляет уникальный гусеничный траншеекопатель

Ditch Witch представила новый гусеничный траншеекопатель HT275 на 275 лошадиных сил.

Благодаря своей мощности и массе более 70000 фунтов, HT275 значительно меньше, чем большинство траншеекопателей с большими гусеницами, может выполнять работу, которую не могут выполнять траншеекопатели меньшего размера, и, по словам Стива Сиболта, гораздо более универсален, чем другие траншеекопатели сопоставимого размера. менеджер по продукции для траншеекопателей большой грузоподъемности.

Seabolt сказал, что характеристики, которые отличают HT275 от другого оборудования, включают:

  • Модульная конструкция, позволяющая заменять навесное оборудование в полевых условиях
  • Операторская среда, не похожая на любой другой траншеекопатель, доступный на рынке
  • Удобство обслуживания и производительность

«Вместе эти функции увеличивают коэффициент использования и, в конечном итоге, повышают окупаемость инвестиций», - сказал Сиболт.
Ожидается, что основными рынками станут прокладка трубопровода малого диаметра и другие работы, связанные с энергетикой, такие как ветряные электростанции и солнечные установки, «дренажные» трубы с прорезями, примыкающие к автомагистралям, и укладка плитки дренажной трубы с прорезями для слива воды с полей в сельском хозяйстве.

Стоимость HT275 не ограничивается этими конкретными рынками, но он хорошо подходит для любых длинных траншей для прокладки подземных труб. «Специально созданное» навесное оборудование делает его еще более универсальным. Навесное оборудование можно заменить за несколько часов в поле без использования тяжелых подъемников и кранов.

Универсальность

«Установка может выполнять работы по рытью траншей в тяжелых условиях, если оснащена приспособлением для осевой линии», - продолжил Сиболт. «Он может выполнять рытье траншей со смещением вдоль обочины проезжей части с помощью выдвижного траншеекопателя.”
Приспособление для рытья траншей по осевой линии способно копать на глубину до 10 футов и шириной до 26 дюймов, в зависимости от стрелы и цепи.

Выдвижной траншеекопатель перемещается из центра вправо и может копать на глубину 6 футов и ширину до 24 дюймов, в зависимости от стрелы и цепи.

Варианты стрелы и цепи

включают однолинейные или двухстрочные стрелы, долота для грязи, буровые коронки и несколько схем цепей для большинства почвенных условий.

Траншеекопатели

с осевой линией и выдвижные траншеекопатели оснащены стандартными поперечными конвейерными системами грунта, позволяющими размещать грунт по обе стороны от траншеи.Дополнительный грузовой конвейер можно использовать с выдвижным траншеекопателем, чтобы оптимизировать рабочую площадку, одновременно загружая грунт в грузовик. Доступен землеройный дисковый траншеекопатель, позволяющий копать на глубину до 54 дюймов и ширину до 14 дюймов. Насадку для земляной пилы можно использовать для рытья котлована или предварительного рыхления перед плугом.

Уникальной особенностью HT275 является наклоняемая ходовая часть.

«Основная рама не только наклоняется на пять градусов с каждой стороны, чтобы можно было рыть траншеи по вертикали на наклонной местности, - сказал Сиболт, - но и каждая из гусениц наклоняется независимо, работая под другим углом для максимального сцепления с неровной поверхностью.Эта запатентованная конструкция также включает гусеницу с функцией поплавка, которая автоматически наклоняется для адаптации к изменяющимся условиям во время работы, что позволяет устанавливать устройство в придорожных канавах и подобных условиях ».

Комфорт, практичность

Очевидное отличие HT275 от других траншеекопателей - это среда оператора.

«Просторная кабина перемещается влево или вправо для максимальной видимости», - сказал Сиболт. «Он включает тепло, воздух, герметизацию, стандартное гашение звука и вибрации, а также консоль оператора, как никто другой.Консоль и заднее сиденье поворачиваются вместе на 270 градусов. На каждом тренажере также достаточно места для стандартного откидного сиденья тренера.

“На больших цветных дисплеях отображаются рабочие данные и изображения с внешней камеры. Элементы управления интуитивно понятны и просты в использовании благодаря двойным джойстикам, управляющим трактором и навесным оборудованием. Радио AM / FM Bluetooth и светодиодные рабочие фары входят в стандартную комплектацию ». Конструкция HT275 упрощает обслуживание.

Рамы гусениц, на которые подана заявка на патент, легко снимаются, что сводит к минимуму время, затрачиваемое на ремонт гусениц.Цельный, полностью открывающийся капот обеспечивает легкий доступ к двигателю и всем точкам регулярного технического обслуживания. Беспроводной пульт дистанционного управления позволяет операторам выполнять все задачи технического обслуживания, включая медленное продвижение цепи копания для технического обслуживания с уровня земли, не забираясь в кабину и не выходя из нее.

Вес устройства зависит от конфигурации. Вес базового блока составляет менее 50 000 фунтов. Общий вес обычно составляет от 65 000 до 79 000 фунтов. Модульная конструкция навесного оборудования позволяет быстро разделить агрегат на два грузовика.При ширине менее 102 дюймов разделенные нагрузки обычно не требуют разрешения.

Таким образом, Сиболт сказал, что HT275 прочный, надежный и мощный, с функциями, которые автоматизируют рутинные задачи, чтобы снизить утомляемость оператора и повысить производительность. «Производительность - это главное, - подчеркнул Сиболт.

Ditch Witch - это компания Charles Machine Works. Помимо траншеекопателей, в линейку продуктов Ditch Witch входят виброплуги; оборудование горизонтально-направленного бурения; бурильные трубы, долота, расширители и другие скважинные инструменты; жидкостные системы; вакуумные экскаваторы; и компактное коммунальное оборудование.
