Дисковый тормозной механизм: барабанные или дисковые? — журнал За рулем

Содержание

барабанные или дисковые? — журнал За рулем

Говорят, что дисковые тормоза лучше, чем барабанные. Миф это или правда — будем разбираться.

На современных автомобилях широко распространены два типа тормозных механизмов — барабанные и дисковые. Почему на рынке не остался только один из них? Рассмотрим особенности, преимущества и недостатки каждого.

Барабанные механизмы

Материалы по теме

Исторически раньше появились барабанные тормоза. При этом на первых автомобилях тормозные механизмы такого типа устанавливали только на задние колеса. Принцип действия барабанного механизма изменился с той поры несильно. Так же, как и век назад, две серповидные колодки раздвигаются и прижимаются специальными фрикционными накладками к внутренней поверхности полого цилиндра, называемого тормозным барабаном.

Конечно, кое-какие изменения со временем коснулись и этой «замшелой» конструкции. Так, у ранних тормозных механизмов колодки раздвигали с помощью тросового привода. На смену ему пришел гидравлический. Затем конструкторы сделали механизм, который компенсировал износ накладок колодок. При этом отпала такая операция, как «подвести колодки, а то педаль тормоза низковато стала брать». Владельцы легендарной Волги ГАЗ-21 наверняка знают, о чем речь. Впрочем, и сегодня, у некоторых отечественных автомобилей необходимость регулировки стояночного тормоза еще осталась. Обидно, что сейчас, в XXI веке, Гранты, Калины, Приоры, Лады 4х4 и Шевроле Нивы требуют регулировки ручника.

Барабанный тормозной механизм автомобиля Lada Kalina. Регулировка зазора между колодками и барабанами автоматическая, а «ручничок» придется подтягивать к техосмотру вручную.

Барабанный тормозной механизм автомобиля Lada Kalina. Регулировка зазора между колодками и барабанами автоматическая, а «ручничок» придется подтягивать к техосмотру вручную.


Даже самые «свежие» модификации Гранты, уже снабженные АБС, о чем свидетельствует наличие задающего диска и датчика, конструкцией барабанного тормоза восходят корнями к ВАЗ-2105, который появился еще к Олимпиаде-80.

Даже самые «свежие» модификации Гранты, уже снабженные АБС, о чем свидетельствует наличие задающего диска и датчика, конструкцией барабанного тормоза восходят корнями к ВАЗ-2105, который появился еще к Олимпиаде-80.


Зато плотно обосновавшийся в России альянс Renault-Nissan привез современные барабанные тормозные механизмы. Тут и самоподвод колодок, и постоянное правильное натяжение тросиков ручника осуществляет распорная планка довольно сложной конструкции. Причем она показала себя достаточно надежной даже на грязных и пересоленных дорогах. Применяет ее альянс на разных автомобилях.

Барабанный тормозной механизм полноприводного Дастера.

Барабанный тормозной механизм полноприводного Дастера.


Задний тормозной механизм автомобиля Lada Largus.

Задний тормозной механизм автомобиля Lada Largus.


Количество деталей тормозного механизма довольно велико, а потому и сборка не столь проста и с трудом подвергается автоматизации.

Количество деталей тормозного механизма довольно велико, а потому и сборка не столь проста и с трудом подвергается автоматизации.


Распорная планка тормозного механизма — узел, обеспечивающий все преимущества самоподводящегося тормозного механизма.

Распорная планка тормозного механизма — узел, обеспечивающий все преимущества самоподводящегося тормозного механизма.


Итак, достигнув предела совершенства с точки зрения конструкции, включив в себя современную систему АБС, барабанные тормоза не сдают позиций, обосновавшись на задней оси недорогих автомобилей.

Преимущества барабанных тормозных механизмов:

  • дешевая отработанная конструкция
  • хорошая защита от грязи
  • большой ресурс колодок из-за значительной по площади рабочей поверхности. (На редакционном Ларгусе первые задние тормозные колодки прошли уже 120 тыс. км.)
  • простое и удобное совмещение с механизмом стояночного тормоза.

Недостатки барабанных тормозных механизмов:

  • значительные габариты и вес механизма
  • склонность к перегреву в условиях чрезмерно высоких нагрузок
  • относительно нестабильный коэффициент трения колодок, зависящий от температуры, влажности и т.д. Хотя наличие АБС во многом компенсирует этот недостаток.
  • неравномерный износ колодок — передняя изнашивается больше
  • иногда, при низком качестве материала фрикционных накладок, возможно примерзание их к барабанам.
  • при попадании крупных песчинок возможен скрежет во время работы.

Дисковые тормоза

Дисковый тормозной механизм с одним исполнительным цилиндром.

Дисковый тормозной механизм с одним исполнительным цилиндром.

В нашей стране дисковые тормоза массово появились вместе с Жигулями. До этого даже участвующие в ралли Москвичи попахивали после гонок горелыми барабанными тормозами. Дисковые тормозные механизмы первым делом начали ставить на передние колеса как более нагруженные тормозными силами. Поначалу дисковые тормоза конструктивно были сложнее, чем сейчас, и каждую тормозную колодку к диску прижимал свой индивидуальный цилиндр. С годами такая сложная конструкция осталась только на дорогих, скоростных или тяжелых автомобилях. А на массовых машинах стала применяться легкая, дешевая и простая однопоршневая конструкция. Диски все чаще начали использовать вентилируемые, что улучшает охлаждение деталей самого тормозного механизма и бережет от перегрева ступичные подшипники.

При сезонной перестановке колес удобно проверить остаточную толщину тормозных колодок.

При сезонной перестановке колес удобно проверить остаточную толщину тормозных колодок.


Количество деталей современного дискового тормозного механизма переднего колеса невелико, что удешевляет производство и сборку.

Количество деталей современного дискового тормозного механизма переднего колеса невелико, что удешевляет производство и сборку.


Дисковые тормозные механизмы задних колес Chevrolet Cruze. Основной привод — гидравлический, стояночный тормоз — тросовый.

Дисковые тормозные механизмы задних колес Chevrolet Cruze. Основной привод — гидравлический, стояночный тормоз — тросовый.

Конструкция — проще не бывает. К вращающемуся диску выдвигающийся поршень гидроцилиндра прижимает две плоские тормозные колодки. Компенсация износа происходит автоматически, очень простым и надежным способом. Вообще, механизм не нуждается ни в каком обслуживании вплоть до полного износа колодок. Затем следует довольно простая процедура замены и никакой регулировки перед дальнейшей эксплуатацией.

Столь приятные и для производителя, и для потребителя характеристики дисковых тормозов привели к тому, что их стали устанавливать и на заднюю ось относительно дорогих легковых автомобилей и кроссоверов. При этом пришлось решать вопрос с приводом стояночного тормоза, что и было сделано двумя способами. Первый — в ступице диска размещается маленький барабанный тормозной механизм, а второй — рычажно-винтовой механизм прижимает основной поршень к колодкам посредством троса или электропривода.

Материалы по теме

Преимущества дисковых тормозов:

  • легче и компактнее барабанных тормозов
  • простота сборки и дешевизна конструкции
  • обеспечивают лучшее охлаждение и могут рассеивать гораздо большую мощность
  • меньшая чувствительность к изменению температуры и влажности элементов
  • проще замена передних тормозных колодок
  • легче диагностировать износ.

Недостатки дисковых тормозов:

  • защита от грязи считается недостаточной
  • ресурс несколько меньше, чем у барабанных тормозных механизмов, и обычно не превышает 40 тыс. км
  • на мало ездящих автомобилях неустранимая коррозия части поверхности диска, которая приводит к необходимости проточки или замены
  • довольно сложная организация привода стояночного тормоза и затрудненная замена колодок на задней оси

Выводы

Конечно, за дисковыми тормозами будущее. Ведь трудно представить себе бесшумные и обтекаемые электромобили, несущиеся по стекловидной гладкой поверхности шоссе и при этом тормозящие скрипучими барабанными тормозами. Но пока что на недорогих автомобилях барабанные тормоза на задней оси, да еще и в импортном исполнении, требуют меньше забот, чем дисковые. А возможную неравномерность срабатывания компенсирует АБС. Поделитесь в комментариях, какие тормозные механизмы предпочитаете вы.

Тормозные механизмы и системы автомобиля | Справочная информация

Сообразно своему названию, тормозной механизм выполняет в автомобиле процесс торможения, то есть препятствует вращению колеса с целью понижения скорости или полной остановки. На сегодняшний день большинство автопроизводителей используют фрикционный тип тормозных устройств, принцип работы которого заключается в организации силы трения между вращающимися и стационарными элементами.

Обычно тормоза располагают во внутренней полости самого колеса, в этом случае такой механизм называют колесным. Если тормозное устройство включается в состав трансмиссии (за КПП), то механизм носит названием трансмиссионного.

Вне зависимости от места размещения и формы вращающихся деталей, любой тормозной механизм призван создавать максимально возможный тормозной момент, который не зависит от износа деталей, наличия конденсата на поверхности колодок или их степени нагрева во время трения. Обязательным условием для оперативного срабатывания механизма является конструкция устройства с минимальным зазором между двумя соприкасающимися поверхностями. В ходе длительной эксплуатации величина этого зазора неизменно будет увеличиваться за счет износа.

Три вида тормозных систем в автомобиле

На сегодняшний день все транспортные средства оснащаются тремя видами тормозных механизмов. Чтобы успешно и безопасно управлять автомобилем, требуется использовать следующие виды систем тормозов:

  • Рабочая. Именно эта система обеспечивает уменьшение скорости на участке движения и гарантирует полную остановку транспортного средства.
  • Запасная. Используется в том случае, если по каким-либо объективным причинам вышла из строя рабочая система. Функционально она работает так же, как и рабочая, то есть выполняет торможение и остановку автомобиля. Конструктивно может быть реализована как полностью автоматическая система или входить в состав рабочей.
  • Стояночная. Применяется для стабилизации положения транспортного средства во время стоянки на длительное время.

В современных автомобилях принято использовать не только три вида систем тормозов, но и различные вспомогательные механизмы, которые призваны усилить результативность торможения. Это усилитель тормозов, ABS, контроллер экстренного торможения, электроблокировка дифференциала и прочее. Практически во всех автомобилях, представленных в ГК Favorit Motors, присутствуют вспомогательные устройства для эффективности прохождения тормозного пути.

Подборка б/у автомобилей Volkswagen Touareg

Устройство тормозного механизма

Конструктивно механизм соединяет два элемента — само устройство тормоза и его привод.

Рассмотрим каждое из них по отдельности.

Устройство тормоза в современных автомобилях

Механизм характеризуется работой подвижной и неподвижной частей, между которыми происходит трение, что, в конечном итоге, и снижает скорость автомобиля.

В зависимости от того, какую форму имеют вращающиеся детали, различают два вида тормозных устройств: барабанные и дисковые. Основное различие между ними заключается в том, что подвижными элементами барабанных тормозов являются колодки и ленты, а у дисковых — только колодки.

В качестве неподвижной (вращающейся) части выступает сам барабанный механизм.

Традиционный дисковый тормозной механизм состоит из одного диска, который вращается, и двух колодок, которые неподвижны и размещены внутри суппорта с обеих сторон. Сам суппорт при этом надежно зафиксирован на кронштейне. В основании суппорта имеются рабочие цилиндры, которые в момент торможения соприкасают колодки к диску.

Работая на полную мощь, тормозной диск очень сильно нагревается от трения с колодкой. Чтобы его охладить, в механизме используются потоки свежего воздуха. Диск имеет на своей поверхности отверстия, через которые выводится лишнее тепло и поступает холодный воздух. Имеющий специальные отверстия тормозной диск носит название вентилируемого. На некоторых моделях автомобилей (преимущественно гоночного и скоростного назначения) используют керамические диски, которые имеют гораздо меньшую теплопроводность.

На сегодняшний день, чтобы обезопасить водителя, тормозные колодки оснащаются датчиками, показывающими уровень их износа. В нужный момент, когда на панели загорится соответствующий индикатор, потребуется просто приехать в автосервис и провести замену. Специалисты ГК Favorit Motors обладают большим опытом и всем необходимым современным оборудованием для демонтажа старых тормозных колодок и монтажа новых. Обращение в компанию не займет много времени, тогда как качество работы будет на той высоте, которая обеспечит действительно комфортное и безопасное управление автомобилем.

Основные типы тормозных приводов

Главное назначение этого привода состоит в предоставлении возможности управления тормозным механизмом. На сегодняшний день существует пять типов приводов, каждый из которых выполняет свои функции в автомобиле и позволяет оперативно и четко подать сигнал механизму для торможения:

  • Механический. Сфера применения — исключительно в стояночной системе. Механический тип привода объединяет несколько элементов (система тяги, рычаги, тросики, наконечники, уравнители и т.д.). Этот привод позволяет подать сигнал стояночному тормозу о фиксации транспортного средства на одном месте, даже в наклонной плоскости. Обычно применяется на парковках или во дворах, когда автовладелец оставляется машину на ночь.
  • Электрический. Сфера применения — также стояночная система. Привод в этом случае получает сигнал от ножной электрической педали.
  • Гидравлический. Основной и самый распространенный тип тормозного привода, который применяется в рабочей системе. Привод представляет собой объединение нескольких элементов (педаль тормоза, усилитель тормоза, цилиндр торможения, цилиндры на колесах, шланги и трубопроводы).
  • Вакуумный. Данный тип привода также часто встречается на современных авто. Суть его работы такая же, как и у гидравлического, однако характерное отличие состоит в том, что при нажатии на педаль создается дополнительное вакуумное усиление. То есть исключена роль гидравлического усилителя тормозов.
  • Комбинированный. Также применим только в рабочей тормозной системе. Специфика работы заключается в том, что тормозной цилиндр после нажатия на педаль давит на тормозную жидкость и заставляет ее поступать под высоким давлением к тормозным цилиндрам. Применение сдвоенного цилиндра позволяет разделять высокое давление на два контура. Таким образом, если один из контуров выйдет из строя, система всё равно будет полноценно функционировать.

Принцип работы системы тормозов на автомобиле

В связи с тем, что сегодня распространены транспортные средства с разными типами рабочей тормозной системы, принцип работы тормозного механизма будет рассмотрен на примере самой часто употребляемой — гидравлической.

Как только водитель нажимает на тормозную педаль, нагрузка сразу же начинает передаваться к усилителю тормозов. Усилитель вырабатывает дополнительное давление и передает его на главный тормозной цилиндр. Поршень цилиндра тут же нагнетает жидкость через специальные шланги и подает ее к тем цилиндрам, которые установлены на самих колесах. При этом давление тормозной жидкости в шланге сильно повышается. Жидкость поступает на поршни колесных цилиндров, которые начинают вращать колодки к барабану.

Как только водитель сильнее нажимает на педаль или же повторяет нажатие, соответственно будет увеличиваться давление тормозной жидкости во всей системе. Сообразно повышению давления будет усиливаться трение между колодками и барабанным устройством, что замедлит скорость вращения колес. Таким образом, наблюдается прямая связь между силой нажатия на педаль и замедлением скорости автомобиля.

После того, как водитель отпускает педаль тормоза, она возвращается на свое исходное место. Вместе с ней поршень главного цилиндра прекращает нагнетание давления, колодки отводятся от барабана. Давление тормозной жидкости спадает.

Работоспособность всей тормозной системы всецело зависит от работоспособности каждого ее элемента. Тормозная система является одной из самых важных в автомобиле, поэтому не терпит пренебрежительного отношения. В случае подозрения на каике-либо дефекты в ее работе, или появление индикации от датчика колодок, следует немедленно обратиться к профессионалам. ГК Favorit Motors предлагает свои услуги по диагностике степени износа и замене любых компонентов системы торможения. Качество работ и предоставление разумных цен на услуги гарантировано.


Дисковые тормоза: типичные поломки и ремонт

На всякий случай бегло отметим основное, касающееся тормозов в автомобиле. На большинстве современных машин применяют дисковые тормозные механизмы, которыми управляет гидравлический привод. Про барабаны расскажем в другой раз – они все еще довольно массово встречаются на недорогих авто. Сегодня сосредоточимся на дисковых тормозах и конкретно на суппортах, их наиболее сложно устроенных частях.

Если вы решили сегодня узнать максимум об эволюции и конструкции тормозов, то дополнительно можете открыть в соседних вкладках публикации Бориса Игнашина о том, как тормозные диски «победили» барабаны, а также о самых продвинутых тормозных системах современных спорткаров. В этой статье теории будет немного: поняв главное, мы отправимся в ремзону.

Немного о различиях в конструкции

Итак, дисковые тормозные механизмы состоят из тормозного диска и тормозного суппорта с интегрированным в него рабочим тормозным цилиндром (или несколькими цилиндрами). Глобально существует два вида тормозных суппортов: плавающий и фиксированный. В первом варианте суппорт крепится к поворотному кулаку непосредственно или к специальному кронштейну с помощью направляющих пальцев и имеет рабочий поршень (или поршни) только с одной стороны.

Получается, когда вы давите на педаль тормоза, то усилие от ноги через педаль и гидравлическую жидкость передается на поршень. Который в свою очередь подводит внутреннюю колодку к диску, там в него упирается, и теперь весь суппорт начинает перемещаться, а вместе с ним и наружная тормозная колодка.

Другое дело – фиксированный суппорт. Если нужно остановить самолет, поезд или Audi RS6 – вам не обойтись без именно такого тормозного механизма. Поршни в нем с обеих сторон, суппорт жестко закреплен на поворотном кулаке, а усилие, которое развивается на колодках, может с легкостью остановить двухтонную машину со 100 км/ч на дистанции в 35 метров. Если говорить о достоинствах плавающих суппортов, то это, бесспорно, дешевизна и вес, как недостаток – они сравнительно слабоваты. Неподвижные суппорты – полная противоположность плавающим, тут все очень недешево, они довольно тяжелые, но в борьбе на ускорение замедления, несомненно, окажутся в лидерах.

Типичные поломки тормозов

Проблемы в ремонте и тех и других тормозных суппортов примерно одинаковы. Из-за постоянного контакта с водой, грязью и песком уплотнительные манжеты поршней могут разрушиться и стать причиной заклинивания поршня в суппорте, с потерей всего, для чего были созданы и установлены на автомобиль.

Правда, у плавающего суппорта на одну проблему больше, чем у оппонента:

поверхности трения на направляющих пальцах изнашиваются и могут стать причиной перекоса суппорта и его некорректной работы.

Ремкомплекты продаются, в них зачастую даже предусмотрен специальный термостойкий смазочный материал. Небольшая, но головная боль.

Что касается тормозных колодок, то это расходный материал. Они представляют из себя металлическую пластину с наклеенной на ее поверхность фрикционной накладкой. Отличаются колодки в основном формой и площадью рабочей поверхности, а суть – одна и та же. Углубляться в химический состав фрикционной накладки не будем, можно лишь добавить, что она может быть и керамической, и из углеволокна. На всех современных автомобилях на одну из тормозных колодок (на внутреннюю) устанавливают датчик износа – обычная пружина, которая, когда приходит время, начинает ужасно скрипеть, контактируя с тормозным диском.

Обратим внимание на тормозные диски. Обычно они из чугуна – дешево и сердито. И если у вас, скажем, Hyundai Accent и вы не собираетесь на Северную петлю, то этого более, чем достаточно. Проблемы у таких дисков самые заурядные – это износ и коробление. Износ, как не трудно догадаться, происходит из-за трения. Но не всегда он равномерный.

Глядя на диск, часто можно увидеть бороздки на его поверхности: это тоже трение, но созданное частичками пыли и грязи, которые выступают в роли абразивного материала. И если глубина таких бороздок начнет превышать все допустимые нормы, диск придется проточить, а когда точить уже некуда – заменить.

Что касается коробления, то здесь работает эффект перегрева. При торможении диск нагревается и расширяется, а после того, как педаль отпущена, он остывает. Если нагрев несильный, а остывание плавное, то все нормально. Если же торможение резкое или продолжительное с большой скорости, а охлаждение происходит быстро (например, водой из лужи), то диск, скорее всего, деформируется и к своей изначальной форме обратно не вернется. Если на диске сильно выраженное коробление, то при торможении автомобиль будут вибрации. Выровнять покоробившийся диск можно так же, как и в случае с бороздками, если есть куда ровнять.

Пример ремонта

Как и обещали, от теории переходим к практике. Ниже мы рассмотрели процесс замены тормозных колодок и «быстрого» восстановления работоспособности заднего суппорта на автомобиле Jeep Patriot.

Начали с банального снятия заднего колеса. Надо было сказать ранее, но лучше позже, чем никогда: отпустить болты (как в нашем случае) или гайки крепления колеса, хорошо, когда автомобиль еще стоит на поверхности, чтобы потом легче было выкручивать их. Далее, выкручиваем направляющие болты тормозного суппорта.

Кстати, если Вам необходимо только лишь заменить колодки, зачастую достаточно выкрутить только нижний болт и поднять суппорт вверх. Колодки сняли.

Картина открылась удручающая. Уплотнительная манжета разбухла, а ремкомплекта у нас нет. Обычно если времени немного больше и условия менее «полевые», используют новые уплотнения, но не сегодня – магазинов с запчастями на Jeep в досягаемости нет, а ехать надо. К счастью, манжета пусть и гипертрофированная, но неповрежденная. Нам нужно сохранить ее в целости во что бы то ни стало!

Что ж, отсоединяем тормозной шланг от суппорта.

По-хорошему, шланг необходимо закрыть заглушкой, чтобы не вытекала тормозная жидкость, но мы торопимся и просто пережимаем его: «один раз можно», — успокаивает специалист.

На всякий случай отметим, что пережатие при плохом сценарии развития событий может обернуться замятием металлического «сердечника» тормозного шланга, но у нас обошлось. И мы едем дальше – нам нужно разобрать закисший суппорт.

Вдавить внутрь или извлечь поршень из суппорта нет никакой возможности. Ни сжатый воздух, подведенный к каналу в суппорте, ни нецензурная брань механика не помогли. Похоже, без гидравлики не обойтись… Снова подсоединяем суппорт к тормозному шлангу. Сажаем одного из праздных наблюдателей за руль и заставляем предельно осторожно нажимать на педаль тормоза на полный ее ход. Тормозная жидкость победила – поршень начал выдавливаться и в какой-то момент чуть не выпал (на будущее, будьте аккуратны).

Суппорт отсоединяем и отправляем на осмотр.

Моем мыльным раствором. Нефтепродуктами мыть нельзя – они могут попасть на манжету, отчего ее разнесет еще больше. На поршне и на зеркале цилиндра в суппорте обнаружилась ржавчина, и для восстановления нам нужно ее убрать.

Для этого сначала снимаем уплотнительную манжету, практически не дыша над ней, чтобы не повредить. Достаем окончательно поршень. Берем подходящий инструмент и так же нежно извлекаем уплотнительное кольцо поршня из выборки в цилиндре суппорта.

Механик со знанием дела, вооружившись «нулёвкой» (наждачная бумага М40, а то и с меньшим числом после буквы), начал удалять причину подклинивания. Каких-то 20 минут, и элементы тормозного механизма выглядят, как новые. Уплотнительное кольцо ставим на место – в цилиндр. На поршень наносим тонкий слой свежей тормозной жидкости, после чего надеваем на него манжету и предельно аккуратно устанавливаем его в цилиндр суппорта. Чуть ли не молимся на манжету и без лишних движений вставляем ее в выборку на суппорте. Готово!

На направляющие болты суппорта наносим специальную смазку перед их установкой.

Отметьте для себя одну деталь.

Верхний и нижний направляющие болты немного отличаются друг от друга тем, что на верхнем присутствует втулка, хотя в зависимости от желания конструктора она может быть и на нижнем болте. Очень важно при установке болтов не перепутать их местами. Специалист уточнил, что в таком случае на отдельных моделях могут возникнуть вибрации при торможении.

Пока мы дивились, механик установил верхний направляющий болт и новые тормозные колодки, которые тоже, к слову, отличаются: на одной, как выразился механик, есть «пищалка» (датчик износа), на другой же ее нет. Та, что с «пищалкой» – внутренняя. Опустили на место суппорт и затянули направляющие болты. Подсоединили к тормозному суппорту шланг.

Один из нас что есть мочи надавил на педаль тормоза, остальные наблюдали за манжетой. Утечки не обнаружилось. Все, можно выдыхать. Остается прокачать гидросистему, чтобы выгнать оттуда воздух, и можно ехать.

Для прокачки посадили за руль хозяина, истомившегося ожиданием, и заставили поработать ногой по педали тормоза. В это время умудренный опытом специалист приоткрыл штуцер на суппорте. Как только начала вытекать тормозная жидкость без пузырьков, он был закрыт. В расширительный бачок главного тормозного цилиндра, что под капотом, долили свежей тормозной жидкости.

Теперь осталось лишь поменять колодки на левой стороне – тут с суппортом все в порядке, поэтому больше никаких «плясок с бубном».


Машина тормозит без увода, скрипов нет. Хозяин поставил галочку, что при первой возможности нужно купить ремкомплекты и заменить манжеты поршней задних суппортов, а в ближайшем будущем – еще и сайлентблоки передних рычагов. Отдельное спасибо специалисту, который, как оказалось, в свободное от работы время является механиком одной из малоизвестных раллийных команд.

Опрос

Вам приходилось ремонтировать тормоза?

Всего голосов:

Дисковый тормозной механизм

Как “гонка лошадиных сил” в Америке способствовала росту популярности дисковых тормозных механизмов?

Тормозная система

История появления

История полна парадоксов, не обошло это стороной и факт изобретения конструкции дисковых тормозов. Патент на устройство, названное дисковым тормозом, был получен в 1902 году Уильямом Ланчестером. Это был первый патент на автомобильную тормозную систему нового типа (хоть тормоза подобной конструкции и использовались еще с конца XIX века).  Но, увы, у них был ряд существенных недостатков – от слишком быстрого износа колодок до ужасного и громкого звука, который появлялся при контакте медных колодок с тормозным диском. Так что большой популярностью они не пользовались вплоть до второй половины XX века, когда с приходом новых технологий и материалов стало возможным избавиться от большинства недостатков этой конструкции. Постепенно дисковые тормоза начали появляться на легковых автомобилях. В том числе стимулом послужил и факт того, что динамические характеристики автомобилей рубежа 50-60 годов стали не соответствовать его тормозным возможностям. Особенно это было заметно в США, где во-всю начиналась «гонка лошадиных сил», в ходе которой каждый автопроизводитель стремился представить на рынке автомобиль с мотором, который был бы мощнее, чем у конкурентов. Барабанным тормозам было сложно управиться с прытью монстров с мощностью под 300-400 л.с. и весом под 2 тонны. И вот, использовавшиеся до этого в основном в автогонках и в авиации дисковые тормоза начали появляться на серийных автомобилях. Изначально они устанавливались только спереди, сзади же оставались традиционные барабанные тормоза. И только ближе к началу 70-ых  легковые автомобили стали оснащаться дисковыми тормозами «по кругу». Одним из пионеров в этом стала итальянская фирма Fiat, выпустив свою модель Fiat 124 с дисковыми тормозами на всех колесах.

Устройство и особенности

Дисковые тормоза очень напоминают велосипедный колодочный тормоз – принцип действия у них идентичный. Разница в том, что тут колодки прижимаются не к самому колесу, а к тормозному диску, и привод на них осуществляется гидравлическим путем, а не через кабель. Трение между колодкой и диском и заставляет автомобиль остановиться. При этом выделяется очень большое количество тепла, и по этой причине большинство современных дисковых тормозов являются вентилируемыми. Такая конструкция вентилируемых тормозных дисков отличается от обычного дискового тормоза тем, что ее диск разделен на две части, между которыми находятся лопасти, прогоняющие воздух сквозь сам тормозной диск, таким образом охлаждая его. Ставшие модными диски с перфорацией – отверстиями в плоскости диска – лишь бесполезное украшательство, тем не менее, все же имеющее незначительную практическую ценность – в эти отверстия забивается вода и грязь, за счет чего тормозная поверхность диска очищается быстрее и торможение становится более эффективным.





Преимущества и недостатки

Дисковый тормоз лучше охлаждается за счет свободной циркуляции воздуха между диском и поверхностью тормозной колодки. Помимо этого он самоочищается от воды и грязи, а так же продуктов износа – газы и металлическая пыль просто-напросто разлетаются с поверхности диска во время его вращения. Тем не менее, абразивных свойств той же грязи это не уменьшает, и при ее попадании в пятно контакта колодки с диском диск царапается, соответственно уменьшается его ресурс, а ввиду открытости диска всем ненастьям – этот процесс постоянен и рано или поздно встанет вопрос замены как дисков, так и колодок на новые. Так же из-за малого размера колодок возрастает необходимое усилие, которое должно на них оказываться, чтобы остановить автомобиль. Это приводит к повышению давления в тормозной системе и ускоренному износу колодок – они становятся расходным материалом. Из-за высоких температур, до которых разогреваются диски при активном торможении, возрастают требования к составу и термоустойчивости тормозных жидкостей, что не может не сказаться на их цене. Помимо прочего, возникают проблемы с установкой на дисковые тормоза привода стояночного тормоза.

Главным же преимуществами дисковых тормозов считаются скорость их срабатывания, стабильность работы и большие возможности для их регулировки. Все это увеличивает эффективность торможения и повышает безопасность движения.

Зажмите диск. Пневматические тормозные механизмы.

Ранее «Автопарк» знакомил своих читателей с конструктивными особенностями тормозных колодок, теперь поговорим о современных механизмах, которые обеспечивают безопасность при движении и остановках, преобразуя кинетическую энергию движущегося автомобиля в тепло.

Михаил Ожерельев

Колесные тормозные механизмы, являясь неотъемлемым звеном ходовой части автомобиля, должны обеспечивать стабильность заданных параметров эффективности торможения в процессе эксплуатации, иметь максимальную прочность и надежно функционировать в любых дорожных условиях. Помимо прочего необходимо обеспечить простоту обслуживания и ремонта важнейших с точки зрения безопасности деталей. В настоящее время на грузовиках и автобусах все шире стали использоваться дисковые тормозные механизмы, некогда ставшие символом прогресса в автомобилестроении.

Повышение надежности и снижение трудоемкости обслуживания — приоритеты в разработке дисковых тормозных механизмов для коммерческого транспорта.

Напомним, дисковый тормозной механизм по сравнению с барабанным имеет меньшую массу, более компактен и стабилен, легче охлаждается. Вдобавок ко всему меньшие зазоры между диском и колодками в расторможенном состоянии (0,05–0,1 мм) позволяют повысить быстродействие и передаточное число тормозного привода. Наконец, достигается более равномерное изнашивание фрикционных материалов в результате одинакового распределения давления по поверхности трения.

Облегченный тормозной механизм Haldex ModulT (DBT 22LT) рассчитан на использование в осях с посадочным диаметром шин 22,5”.

Конструктивно дисковый тормозной механизм обычно размещают в углублении обода колеса, что требует дополнительных средств для отвода тепла, например наличия внутренних вентиляционных каналов в тормозных дисках и отверстий в колесных. Такие меры обеспечивают оптимальное прохождение потока воздуха для уменьшения температуры тормозного механизма.

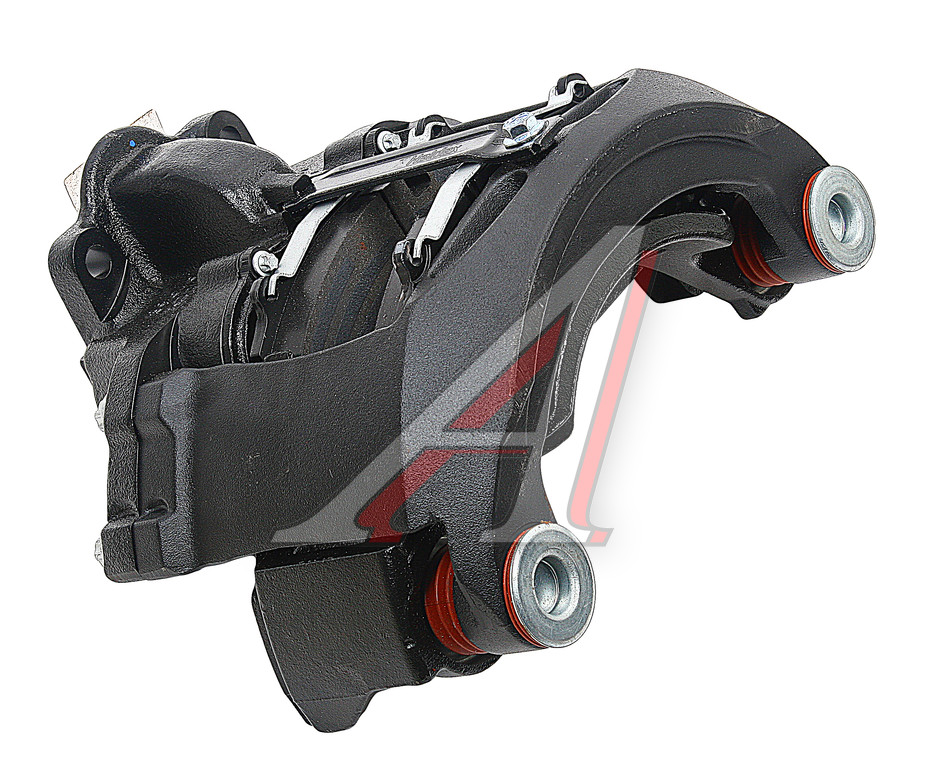

Корпуса (или скобы, как их называют специалисты) пневматических тормозных механизмов бывают неподвижные и подвижные (плавающие). В конструкции со скобой плавающего типа, применяемой в большинстве существующих конструкций дисковых тормозов для большегрузной техники, тормозная камера устанавливается на скобе с внутренней стороны диска. Скоба имеет возможность перемещаться совместно с тормозной колодкой в суппорте по направляющим штифтам. При подаче давления в тормозную камеру поршень прижимает к диску ближнюю, активную колодку. В свою очередь скоба, перемещаясь в противоположном направлении, прижимает к диску дальнюю, реактивную колодку. Для снижения вибрации подвижных деталей в механизме предусмотрены пластинчатые пружины. Именно поэтому производителями тормозных систем неоднократно делались попытки внедрения в среду коммерческого транспорта решений, ранее применимых только в легковых автомобилях. Речь идет о тормозных механизмах с фиксированной скобой, где поршни установлены по разные стороны от тормозного диска. Их основное преимущество — большая жесткость конструкции, а значит и высокая тормозная сила. Недостаток — худший теплоотвод.

Дисковые тормоза WABCO MAXX подходят для легких, средних и тяжелых грузовых автомобилей, автобусов и прицепной техники.

Проблему решают разными путями. Самый, пожалуй, необычный был реализован в тормозном механизме ModulD, разработанном компанией Haldex. Суть идеи заключалась в следующем. На ступицу с внешними шлицами монтируются два тормозных диска, возможность их взаимного перемещения достигается благодаря скользящей посадке. Внутренние рабочие поверхности дисков разделяет тормозная колодка. Еще две колодки размещены с внешних сторон дисков. За счет смещения дисков по шлицам происходит равномерное распределение усилия по поверхностям трения. Точно позиционированный пружинный механизм обеспечивает автоматическую регулировку зазора между колодкой и диском при компенсации износа. Максимальное значение тормозного момента составляет 27 кНм. В 2007 году такими механизмами оснащались некоторые модели прицепных осей Gigant. Планировалось распространить это решение на грузовые автомобили, однако этот проект так и не получил развития. Зато путь к совершенству продолжили дисковые тормозные механизмы с подвижной скобой. Далее о них и пойдет речь.

HALDEX MODULT

Сегодня приоритеты в разработке тормозных механизмов — это компактность, снижение массы тормозного механизма, повышение надежности и снижение трудоемкости обслуживания. В 2011 году компания Haldex представила новый тормоз для прицепных осей ModulT. Эта облегченная, но достаточно эффективная модель пришла на смену хорошо известному на рынке изделию ModulX. Полное наименование нового тормозного механизма, рассчитанного на использование в осях с посадочным диаметром шин 22,5”, — DBT 22LT.

Масса новинки в сборе с колодками составляет 31 кг. Это, как утверждает производитель, на 4,5 кг (или на 15 %) меньше, чем у аналогичных конструкций, предлагаемых сегодня конкурентами. Существенное снижение веса узла, однако, не ставит под сомнение показатели надежности и стабильности торможения: как и у представителя предыдущего поколения тормозных механизмов — изделия ModulX, значение максимального тормозного момента при диаметре тормозного диска 430 мм составляет 20 кНм.

Инженеры Haldex считают, что современные тормозные системы для коммерческого транспорта сейчас как никогда требуют специфических решений исходя из ужесточения критериев, предъявляемых к изделиям автопрома. И поскольку автопроизводители стремятся к сокращению расхода топлива, облегченные конструкции надолго останутся в тренде. Использование дискового тормоза ModulТ позволяет сэкономить по 12 кг на каждую ось. Это означает, что трехосный полуприцеп, оснащенный такими тормозными механизмами, сможет взять на борт дополнительные 36 кг полезного груза.

Оптимизация массогабаритных параметров нового изделия проводилась несколькими путями. Во-первых, все детали тормозного механизма были просчитаны методом конечных элементов. На основании этих расчетов изначально задуманный дизайн подвергся существенной переработке.

Во-вторых, внесены изменения в кинематическую схему, отвечающую за передачу усилия от тормозной камеры к колодкам. Вместо обычной для изделий Haldex двухпоршневой схемы (что означает применение двух резьбовых втулок-толкателей) решено использовать однопоршневую. Наконец, в подвижном суппорте ModulT используются всего два направляющих стальных штифта, а не четыре, как в предыдущей модели.

Примененный в ModulT однопоршневой механизм благодаря использованию специальной конструкции резьбового упора обеспечивает равномерное распределение усилия прижима тормозных колодок к тормозному диску и, следовательно, лучшую равномерность износа фрикционного материала. Помимо прочего это минимизирует риск теплового разрушения колодок и диска.

Среди других важных особенностей «тэшки» следует упомянуть усиленную герметизацию направляющих штифтов подвижной скобы, применение необслуживаемых подшипников и использование тефлонового покрытия для улучшения скольжения в паре трения. Особая конструкция гофрированного пыльника позволяет надежно защитить резьбовую втулку нажимного устройства от внешних загрязнений, что в целом способствует повышению долговечности узла.

Если говорить об особенностях техобслуживания, в данном случае все операции максимально упрощены. Взять, к примеру, работу по демонтажу изношенных тормозных колодок, для чего достаточно сдвинуть фиксирующую их зажимную скобу. При этом не требуется специнструмент, а прикладываемое усилие минимально. Опционно доступен измеритель износа, показывающий остаточный ресурс колодок в процентах. В базовом исполнении ModulT предназначен для прицепных осей с нагрузкой до 9 тонн. Имеется отдельная модификация, которая рассчитана на применение в грузовиках и автобусах с ограниченным монтажным пространством в пределах ходовой части.

WABCO MAXX

На выставке COMTRANS 2017 компания WABCO продемонстрировала ряд новых технологий, которые повышают безопасность и эффективность в работе коммерческого транспорта. В частности, гостям мероприятия был представлен однопоршневой пневматический дисковый тормоз MAXX — один из самых легких и эффективных тормозных механизмов для коммерческого транспорта. Устройство c подвижной скобой приводится в действие при помощи тормозной камеры, смонтированной на корпусе механизма. Для компенсации износа колодок и диска тормоз MAXX оборудован автоматическим регулятором зазора. В качестве опции предлагается система мониторинга остаточной толщины тормозных колодок. Посредством встроенного в плавающую скобу потенциометра это оборудование измеряет величину хода поршня в резьбовой втулке и высчитывает степень износа фрикционного материала. Вся информация поступает в систему бортовой диагностики автомобиля.

Монтаж диафрагменного механизма непосредственно на скобе позволяет получить очень компактный узел, а значит, оптимально использовать компоновочное пространство на транспортном средстве. Дисковые тормоза MAXX подходят к колесам с посадочным диаметром шин от 17,5 до 22,5” для легких, средних и тяжелых грузовых автомобилей, автобусов и прицепной техники. Таким образом, инновационные тормозные механизмы MAXX от компании WABCO могут быть применены совместно с колесными дисками практически всех размеров, используемых на коммерческом транспорте во всем мире.

В России WABCO поставляет тормозные механизмы MAXX на конвейер Горьковского автозавода, этими компонентами оснащаются новые модели грузовиков производства «Группы ГАЗ», в частности «ГАЗон NEXT», где используется пневматическая тормозная система.

ДМИТРИЙ МЕДВЕДЕВ, генеральный директор ООО «ВАБКО РУС»

Характеристики дискового тормоза превышают показатели барабанного. Основные преимущества нового тормоза MAXX — меньше компонентов, впечатляюще легкий вес, высокая надежность, повышенная производительность даже на плохих дорогах. MAXX оснащен новой моноблочной тормозной скобой и усиленным одно­поршневым зажимным механизмом, который обеспечивает повышенные тормозные моменты со значением до 30 кНм для обеспечения максимальной безопасности управления автомобилем. Запатентованный однопоршневой тормозной механизм равномерно передает усилие от толкателя к колодке. Сниженное в два раза количество деталей, по сравнению с двухпоршневой системой, позволило повысить надежность всего механизма и снизить вес. Балансировочная пластина дает преимущество, обеспечивая равномерный износ тормозных колодок.

К слову, по сложности обслуживания тормоз MAXX ничем не отличается от двухпоршневой системы. При этом меньше времени требуется для его проверки, а механизм отвода и подвода колодок работает четче.

Хочу получать самые интересные статьи

Устройство дисковых тормозов – Мир авто

Многие производители высокоскоростных автомобилей предпочитают дисковые тормозные механизмы, поскольку тормозные механизмы такого типа обеспечивают целый ряд преимуществ:



1. Поверхность, на которой генерируется тепло, непосредственно контактирует с воздухом, тогда как в случае с барабанными тормозными механизмами это не так. Более легкое рассеивание тепла обеспечивает лучшую устойчивость к потере эффективности тормозных механизмов и в целом тормозной системы при нагревании. Высокая температура уменьшает коэффициент трения фрикционного слоя и это явление становится заметным тогда, когда автомобиль, оснащенный барабанными тормозными механизмами, спускается по длинному горному склону, давление на тормозную педаль в конце спуска будет значительно сильнее, чем в начале.
2. Независимость от эффекта самозатормаживания. Неусиливаемое действие тормозных механизмов может потребовать приложения большего усилия, но действие таких тормозных механизмов будет прогрессивным, то есть тормозной механизм обеспечивает крутящий момент торможения, пропорциональный прилагаемому усилию.
3. Тормозной механизм не чувствителен к изменению величины трения.
4. Могут использоваться легко заменяемые саморегулирующиеся накладки.
5. Ход тормозной педали не увеличивается при нагревании диска, тогда как нагрев тормозного барабана приводит к его расширению, что ведет к увеличению хода педали.

Суппорт тормозного механизма с двумя цилиндрами

Конструкция дискового тормозного механизма малой мощности изображена на рис. 32.9. Разделяемый (разрезной) суппорт, жестко подсоединенный к корпусу цапфы, содержит цилиндры и два противоположно направленных поршня, которые действуют непосредственно на тормозные колодки с фрикционными накладками, монтируемые на каждой стороне диска. Поскольку накладки видны, степень износа можно легко оценить и они могут быть заменены при снятии разъемных штырей и пружин, удерживающих тормозные колодки с фрикционными накладками.
Резиновое уплотнение, установленное в канавке цилиндра, предотвращает утечку жидкости, а также обеспечивает втягивание поршня и накладки после срабатывания тормозного механизма (рис. 32.9b). Это не только обеспечивает компенсацию износа накладки, но и удерживает накладки вблизи диска.
Внутренние отверстия соединяют две камеры с жидкостью, а резиновый шланг обеспечивает подачу жидкости из главного тормозного цилиндра в суппорт тормозного механизма. На каждом суппорте имеется винт для удаления воздуха («прокачки»).

Обычно дисковые тормозные механизмы используются для передних колес, а на задние колеса устанавливаются обычные тормозные механизмы с активной и пассивной колодками.

Дисковые тормоза для грузовиков – Основные средства

В. Мамедов

В предшествующих номерах мы уже познакомили вас с конструкциями подвесок и главных передач грузовых автомобилей и автобусов. Теперь представляем обзор конструкций еще одного механизма, присущего как задним, так и передним мостам, ставшего символом технического прогресса – дисковых тормозных механизмов

Постепенно дисковые механизмы в качестве колесных тормозов получают все большее распространение на грузовых автомобилях самого разного назначения. Как известно, вначале они выполняли функцию лишь трансмиссионного тормоза.

Дисковые тормоза перед барабанными имеют целый ряд преимуществ:

  1. пониженную чувствительность к изменению коэффициента трения;
  2. возможность уменьшения удельного давления в трущихся парах за счет значительного увеличения поверхности трения;
  3. более равномерный износ фрикционных накладок;
  4. одинаковую эффективность тормоза при движении автомобиля вперед и назад;
  5. пониженную температуру обода колеса и прилегающей к нему бортовой части шины;
  6. простоту обеспечения одинакового тормозного момента правых и левых колес;
  7. меньшую чувствительность тормоза к изменениям температуры накладок;
  8. большую жесткость конструкции, достаточную компактность колесного тормоза, простоту обслуживания и регулировок;
  9. возможность установки небольших зазоров, что позволяет увеличить передаточное число в приводе и сократить время срабатывания тормозов;
  10. легкость герметизации колесного тормоза (для грузовых автомобилей повышенной проходимости).

Последнее обстоятельство объясняет тот факт, что для армейских автомобилей было создано немало удачных конструкций колесных дисковых тормозов задолго до того, как ими обзавелись магистральные и городские коммерческие грузовики. Именно тяжелые условия эксплуатации таких машин и повышенные требования к их тормозным системам стали причиной разработки дисковых тормозов, первые варианты которых родились в конце 1950-х годов. При их разработке в те годы внимательно изучался опыт применения дисковых тормозов в авиации. Много времени отняло создание специальной тормозной жидкости, выдерживающей продолжительный нагрев до высокой температуры, а также поиск фрикционных пар, обеспечивающих высокий ресурс узла.

В одной из первых конструкций дискового тормоза для грузовика большой грузоподъемности заложено серводействие (самоусиление при работе) и применен пневматический привод. Серводействие обеспечивают стальные шарики, двигающиеся по наклонным поверхностям углублений (лунок) при смещении одного диска относительно другого.

В середине 1960-х компания Chrysler предложила свою конструкцию дискового колесного тормоза для автомобиля повышенной проходимости. Он был герметичным и тоже имел самоусиление при работе. Тормозной механизм находился внутри корпуса, одной из половин которого являлась ступица колеса. Диски с фрикционными накладками располагались между трущимися поверхностями корпуса и крышки корпуса. Тормоз включался при помощи двух рабочих цилиндров. При торможении поршни расходились, и диски поворачивались на некоторый угол в противоположные стороны. При этом шарики, перекатываясь по наклонным поверхностям, раздвигали диски и прижимали их к стенкам тормозного барабана. Такой механизм называют дисковым тормозом с вращающимся корпусом. Различают также дисковые тормоза с полным или частичным охватом, т.е. трение может происходить по всей или по части поверхности диска.

В тепловом отношении лучшей стала конструкция, представляющая собой дальнейшее развитие идеи дискового тормоза с вращающимся корпусом. Этот тормоз не обладал серводействием, но имел полный охват и посеребренный корпус. Благодаря этому поверхность теплоотдачи стала значительно больше, чем у дисковых тормозов с частичным охватом, в которых вращающийся диск обязательно должен был быть гладким. Поскольку конечная температура зависела от величины поверхности трения, при равной мощности, затрачиваемой на торможение, конечная температура была тем меньше, чем была больше поверхность трения.

В середине 1960-х годов около 50% всех тяжелых тягачей, выпускавшихся в США, были снабжены дисковыми тормозами с вращающимися дисками, серводействием и с полным охватом. У дисковых тормозов такого типа поверхность трения была на 40 – 50% больше, чем у колодочных, имевших такой же занимаемый объем и близкую массу. Вследствие этого у дисковых тормозов износ и температура поверхности трения были значительно меньше, чем у колодочных.

Сравнительные испытания дисковых и колодочных тормозов были проведены на грузовике полной массой 14,0 т при торможении со скорости 30 км/ч в течение 12 мин. Они показали, что барабанный тормоз массой 80 кг способен развивать мощность 18,5 л.с., дисковый тормоз с частичным охватом и массой 110 кг развивает 23,8 л.с., а дисковый тормоз с полным охватом и массой 85 кг – 27,5 л.с.

Уменьшение тормозного момента у барабанного тормоза в начальный период объясняется более сильным нагревом барабана по сравнению с колодками. В конце торможения температура колодок повышается, и тормозной момент несколько возрастает. В дисковом тормозе с полным охватом без самоусиления тормозной момент в процессе торможения практически не меняется. Следовательно, в этом случае среднее значение момента будет значительно выше, чем у колодочного тормоза, а время торможения на 20 – 30% меньше.

В Европе дисковые тормоза на грузовиках появились позже, чем в США, примерно через 20 лет после их дебюта на легковых автомобилях. «Первопроходцем» в этом стала французская компания Renault V.I. в 1980-х годах. Сначала дисковые тормоза появились на грузовиках полной массой 6 т, затем полной массой 10 т, а впоследствии – на автобусах и седельных тягачах для автопоездов полной массой 40 т. За Renault V.I. их начали устанавливать IVECO, MAN, Volvo, ERF, Scania, Mercedes-Benz.

Поначалу дисковые тормоза предлагали в качестве опции, в настоящее время на множестве моделей грузовиков с различной допустимой полной массой они стали стандартным оборудованием. Задержка применения дисковых тормозов в Европе объяснялась двумя причинами: их более высокой ценой и действующими нормами ЕЭК ООН, которые можно было выполнить, имея барабанные тормоза. Ситуация изменилась к концу 1980-х, когда допустимая нагрузка на передний мост выросла с 6 – 6,5 до 7 – 7,5 т, а на задний – до 13 – 14 т. При постоянном росте мощности двигателей автомобилей резко возросли динамические нагрузки на передний мост при торможении.

Распространение шин с малым сопротивлением качению и улучшение аэродинамических свойств магистральных автопоездов также ужесточили требования к эффективности тормозов. Снижение центра тяжести транспортных средств и стремление к уменьшению погрузочной высоты привели к замене ставших привычными 22,5-дюймовых шин покрышками с посадочным диаметром 19,5 дюйма. Сокращение (в среднем на 25%) объема внутри колеса, где размещался тормозной механизм, практически свело на нет применение барабанных тормозов на машинах, оснащенных 19,5-дюймовыми колесами.

Перед конструкторами тормозных систем встала сложная задача создания надежного привода дисковых тормозов. Гидравлический привод ввиду возможного «залипания» из-за перегрева скоб грозил лишить грузовик тормозов в сложной дорожной ситуации. В итоге он не применяется на машинах с полной массой свыше 12 т, а также на туристических и междугородных автобусах. Получил распространение механический привод с пневмокамерой, освоенный в производстве компаниями Bendix, Rockwell, Perrot и Lucas Girling. К примеру, Bendix применил в приводе клиновый розжим, отличающийся высоким КПД (94%) и легкостью подбора развиваемого усилия регулировкой угла конуса.

У нас в стране дисковые тормоза для вездеходов были разработаны на ЗИЛе еще в 1972 г. Рабочие тормозные механизмы на трехосном автомобиле с бортовым приводом размещались на внутреннем конце приводного вала, передававшего крутящий момент от раздаточной коробки к колесному редуктору. Эффективность торможения обеспечивалась применением жесткой подвижной скобы, вентилируемого диска, автоматической регулировки зазора между колодками и диском. Рабочий и стояночный тормоза были совмещены в едином агрегате.

Заканчивая статью, стоит отметить, что дисковые тормоза, разработанные по заданию автомобилестроительных компаний специальными фирмами, уже прошли стадию «детских пеленок» – они полностью отработаны и, несмотря на их более высокую стоимость, востребованы транспортниками, заказывающими их во все возрастающих количествах при покупке новых грузовиков.

Дисковые тормоза | Тормоза для автомобилей | Продукт | Продукты и технологии

Тормозные роторы дисковых тормозов вращаются вместе с колесами, а тормозные колодки, которые установлены на тормозных суппортах, зажимают эти роторы для остановки или замедления колес. Тормозные колодки, прижимающиеся к роторам, создают трение, которое преобразует кинетическую энергию в тепловую.

Тормозные роторы дисковых тормозов вращаются вместе с колесами, а тормозные колодки, которые установлены на тормозных суппортах, зажимают эти роторы для остановки или замедления колес.sТормозные колодки, прижимающиеся к роторам, создают трение, которое преобразует кинетическую энергию в тепловую.

Эта тепловая энергия генерирует тепло, но, поскольку основные компоненты находятся в атмосфере, это тепло может эффективно рассеиваться. Это свойство рассеивания тепла снижает увядание тормозов, что является явлением, когда на эффективность торможения влияет тепло. Еще одним преимуществом дисковых тормозов является их устойчивость к выцветанию из-за воды, которое возникает, когда вода на тормозах значительно снижает тормозное усилие.Когда автомобиль находится в движении, ротор вращается с высокой скоростью, и это вращательное движение выводит воду из самих роторов, что приводит к стабильной тормозной силе.

Дисковые тормоза обычно используются в легковых автомобилях, но из-за их стабильной работы на более высоких скоростях и устойчивости к потере тормозов они постепенно распространяются на сегмент коммерческих автомобилей, где традиционно выбирались барабанные тормоза из-за их более длительного срока службы.Потребители увеличивают срок службы и повышают качество, и Akebono стремится удовлетворить их за счет дальнейшего повышения надежности дисковых тормозов. Есть два типа дисковых тормозов.

«Дисковый тормоз с оппозитным поршнем» имеет поршни с обеих сторон дискового ротора, в то время как «дисковый тормоз плавающего типа» имеет поршень только с одной стороны. Дисковые тормоза с плавающим суппортом также называются дисковыми тормозами со скользящими штифтами.

Конструкция дискового тормоза

Тормозной ротор (диск), который вращается вместе с колесом, зажат тормозными колодками (фрикционным материалом), установленными на суппорт с обеих сторон под давлением поршня (-ов) (прижимного механизма), и замедляет вращение диска, тем самым замедляя и остановка автомобиля.

Как работают дисковые тормоза

Когда водитель нажимает на педаль тормоза, усилие усиливается усилителем тормозов (сервосистемой) и преобразуется в гидравлическое давление (давление масла) главным цилиндром. Давление достигает тормозов на колесах по трубопроводу, заполненному тормозным маслом (тормозной жидкостью). Подаваемое давление толкает поршни к тормозам четырех колес. Поршни, в свою очередь, прижимают тормозные колодки, которые представляют собой фрикционный материал, к тормозным роторам, которые вращаются вместе с колесами.Подушечки зажимают роторы с обеих сторон и замедляют колеса, тем самым замедляя и останавливая автомобиль.

Основные компоненты дисковых тормозов

Основные компоненты дисковых тормозов плавающего типа

Есть два типа дисковых тормозов. Один называется «дисковым тормозом с оппозитным поршнем», который имеет поршни по обе стороны от дискового ротора, а другой – «дисковым тормозом плавающего типа», который имеет поршень только с одной стороны. Дисковые тормоза плавающего типа также называются дисковыми тормозами со скользящими штифтами.

Полное руководство по дисковым тормозам и барабанным тормозам

Когда дело доходит до безопасности вождения, нет ничего важнее шин и тормозов. Вот руководство по двум типам тормозов для легковых автомобилей: дисковым и барабанным. Мы объясняем, как они работают, чем они отличаются и похожи друг на друга, почему у вас могут быть оба типа на одном автомобиле, какой износ ожидается и какие детали потребуют обслуживания.


Основы тормозной системы

Дисковые и барабанные тормоза основаны на системе гидравлического давления.Торможение начинается с механического усилия – ваша нога нажимает на педаль тормоза.

  1. Поршень сжимает тормозную жидкость внутри главного цилиндра, расположенного под капотом вашего автомобиля рядом с двигателем. Это создает большое гидравлическое давление, генерирующее гораздо большую силу, чем небольшое усилие нажатия на педаль.

  2. Давление передается через тормозную жидкость через тормозные магистрали, а затем через тормозные шланги (гибкие трубки), которые соединяют магистрали с тормозными узлами на каждом колесе.

  3. Здесь колесные цилиндры преобразуют это гидравлическое давление обратно в механическую силу. Тормозной фрикционный материал прижимается к тормозному диску или барабану, замедляя или останавливая ваш автомобиль.

Основы дисковых тормозов

Дисковые тормоза сегодня встречаются на большинстве автомобилей. Они устанавливаются на переднюю ось, а часто и на заднюю. Чтобы остановить колесо (и вашу машину), в дисковом тормозе используется суппорт с тормозными колодками для захвата вращающегося диска или ротора.

Суппорт – это узел, крепящийся к транспортному средству с помощью кронштейна, так что он образует ротор.Он выглядит и функционирует как хомут. Он содержит:

  • Тормозные колодки: металлические пластины, склеенные материалом, обеспечивающим тормозное трение.
  • Один или два поршня для прижатия тормозных колодок к ротору при торможении.
  • Прокачной винт для обслуживания тормозов и замены жидкости.
  • Резиновое уплотнение поршня, которое предотвращает утечку тормозной жидкости и втягивает поршень при отпускании тормозов.
  • Пылезащитный чехол для предотвращения попадания загрязнений в цилиндр.
  • Зажимы против дребезжания, обеспечивающие устойчивость тормозных колодок.

Ротор изготовлен из чугуна или композитной стали / чугуна. Он прикреплен к ступице колеса и вращается вместе с колесом. Это поверхность контакта тормозных колодок. Когда вы нажимаете на тормоз, тормозная жидкость под давлением давит на поршни внутри суппорта, прижимая тормозные колодки к ротору. Поскольку тормозные колодки прижимаются к обеим сторонам диска, трение останавливает вращение колеса.

Роторы могут быть сплошными или вентилируемыми. Вентилируемые имеют большую площадь поверхности и легче рассеивают тепло.

Два типа дисковых тормозов

Существует два типа дисковых тормозов, названных по типу используемого тормозного суппорта: плавающий и фиксированный.

Плавающий суппорт (также называемый скользящим) является наиболее распространенным типом. Имеет один или два поршня. При срабатывании тормозов внутренняя тормозная колодка прижимается к диску, в то же время корпус суппорта перемещается ближе к ротору.Это действие прижимает внешнюю тормозную колодку к ротору.

Конструкция с фиксированным суппортом имеет один или несколько поршней, установленных с каждой стороны ротора. Сам суппорт не сдвигается с места: он жестко закреплен на кронштейне тормозного суппорта или шпинделе. При включении тормозов движутся только поршни суппорта, прижимая тормозные колодки к диску.


Основы барабанных тормозов

Барабанные тормоза – это устаревший тип тормозов, не распространенный на современных автомобилях.Когда они используются, то только на задней оси.

Они не используют тормозные колодки в качестве фрикционного материала. Вместо суппорта, который прижимает тормозные колодки к ротору, барабанная тормозная система имеет колесный цилиндр с поршнями, которые выталкивают тормозные колодки внутрь вращающегося барабана. Этот контакт замедляет и останавливает вращение тормозного барабана и колеса.


Что лучше?

Хотя они оба работают с одной и той же базовой гидравликой, два типа тормозов работают по-разному.Дисковые тормоза более эффективны, обеспечивают лучшее тормозное усилие, легче рассеивают тепло и лучше работают во влажных условиях, при этом они менее сложны.

Большинство современных автомобилей имеют дисковые тормоза на всех четырех колесах. Некоторые базовые модели имеют диск на передней оси и барабан сзади, чтобы снизить затраты. Почему в этих моделях диск ставится спереди, а барабан сзади? Это связано с весовыми факторами. Типичный незагруженный автомобиль уже примерно на 10 процентов тяжелее спереди из-за двигателя.Затем, когда вы нажимаете на тормоз, вес автомобиля переносится на переднюю часть. Там требуется больше тормозной мощности, что делает его работой дисковых тормозов.

Вот сравнение дисковых и барабанных тормозов.

КПД

Тормозная сила. Дисковые тормоза быстрее применяют большее тормозное усилие, что сокращает тормозной путь.

Управление теплом. Поскольку они подвергаются воздействию воздуха, дисковые тормоза лучше охлаждаются. Компоненты барабанного тормоза не так подвержены воздействию воздуха, поэтому им требуется больше времени для охлаждения после торможения.Это может вызвать затухание тормозов, потерю тормозной способности при перегреве фрикционного материала.

Мокрая производительность. Дисковые тормоза лучше работают во влажных условиях, потому что они открыты для воздуха и легко отводят воду. Кроме того, роторы высыхают из-за протаскивания по ним колодок. Когда вода попадает внутрь барабанного тормоза, она имеет тенденцию задерживаться внутри барабана, поэтому для высыхания фрикционного материала требуется больше времени.

Вес. Диски легче барабанных тормозов, рассчитанных на то же усилие.

Аварийный тормоз. Аварийный тормоз транспортного средства обычно применяется к задней оси. Эту функцию легче установить на барабанный тормоз, чем на суппорт или внутри ступицы ротора дискового тормоза.

Обслуживание

Уборка. Дисковые тормоза самоочищающиеся. Тормозные колодки «вытирают» ротор при включении. Барабанные тормоза закрыты и склонны к скоплению тормозной пыли с колодок, поэтому их необходимо периодически чистить.

Ремонт. Барабанные тормоза имеют больше оборудования и могут быть более сложными в обслуживании.Но замена колодок барабанных тормозов и колесных цилиндров обычно обходится дешевле, чем колодок и суппортов дисковых тормозов.


Техническое обслуживание

Поскольку тормозная система выделяет много тепла, многое может пойти не так. Торможение преобразует кинетическую (движущуюся) энергию транспортного средства в тепловую энергию (тепло), подвергая многие детали воздействию очень высоких температур.

Это означает значительный износ даже в нормальных условиях. Некоторые компоненты тормозной системы необходимо будет заменить в течение всего срока службы автомобиля.Для этого нет установленного интервала, поскольку он зависит от вашего стиля вождения, климата и дорожных условий.

Решение состоит в том, чтобы просто регулярно проверять и заменять колодки, колодки и другие компоненты до того, как будет нарушено торможение или другие детали будут повреждены.

Фрикционный материал

Колодки дискового тормоза замедляют ротор из-за трения, и они изнашиваются при нормальной эксплуатации. В конце концов, они становятся слишком тонкими, чтобы функционировать должным образом. То же самое и с колодками барабанного тормоза. Фрикционный материал на колодке изнашивается, и торможение ухудшается.

Эти компоненты следует регулярно проверять. Вы не хотите ждать, пока колодки / башмаки изнашиваются до металла и не задевают ротор или барабан.

Остальные детали тормозной системы также важно содержать в исправном состоянии. Регулярное обслуживание тормозов также должно включать следующее.

Тормозная жидкость

Тормозную систему следует регулярно проверять на предмет утечек, а жидкость следует заменять каждые несколько лет (обычно при ремонте тормозов). Любая утечка в главном цилиндре, бачке тормозной жидкости, колесных цилиндрах, магистралях или шлангах снизит гидравлическое давление, создаваемое при срабатывании тормозов.По сути, система не может генерировать достаточное усилие, необходимое для создания тормозного усилия. Вы заметите, что вам нужно нажать на педаль тормоза намного дальше, чтобы замедлить ход или остановиться.

Также необходимо время от времени менять тормозную жидкость. Эта жидкость специально разработана для предотвращения коррозии гидравлических компонентов тормозов. Но время и влага могут повредить его способности выполнять эту важную работу.

Влага, которая проникает в жидкость, смешивается с тормозной жидкостью, понижая температуру кипения.Несмотря на то, что тормозная жидкость сопротивляется испарению, она с большей вероятностью закипит и превратится в пар, когда станет горячей. В гидравлической системе будет меньше давления, что приведет к низкому – возможно, очень низкому – педали тормоза.

Наряду с влагой очень часто в жидкость попадают такие примеси, как ржавчина, дорожный песок или тормозная пыль, вызывая внутренние повреждения деталей и снижая эффективность торможения.

Уплотнения

Эти резиновые кольца предотвращают утечку гидравлической жидкости и защищают ее от влаги и загрязнений.Они также заставляют поршень возвращаться в свое выключенное положение, поэтому тормозные колодки должным образом выходят из зацепления, когда вы отпускаете педаль тормоза. Если этого не произойдет, вы можете столкнуться с торможением и преждевременным износом тормозов, а при торможении автомобиль может тянуться в сторону.

Тормозные магистрали

Тормозные магистрали представляют собой стальные трубки, соединяющие главный цилиндр с тормозными шлангами. Губчатая педаль тормоза может означать, что в магистраль попал воздух.

Шланги

Тормозные шланги переносят гидравлическое давление от тормозных магистралей к колесным цилиндрам и суппортам.Резиновые тормозные шланги изгибаются, позволяя колесным цилиндрам и суппортам перемещаться вверх и вниз вместе с колесами по отношению к раме автомобиля. Если резина изнашивается, ваш автомобиль может тянуться в сторону во время торможения, или вы даже можете получить утечку жидкости и отказ тормозов. При износе внутри шланга мелкие частицы резины могут ограничивать поток жидкости, вызывая тормозное усилие или сопротивление.

Роторы

Поверхность ротора может неравномерно истончиться из-за того, что тормозная колодка не отпускается, при этом колодка остается в контакте, даже если педаль тормоза не нажата.Когда это произойдет, вы почувствуете тряску или покачивание рулевого колеса при торможении.

Пыльные сапоги

Детали тормозной системы постоянно подвергаются воздействию дорожного мусора и тормозной пыли. Пыльник предотвращает попадание грязи в поршень суппорта. Если он выходит из строя и не может выполнять свою работу, может произойти повреждение поршня, что приведет к торможению, натягиванию и преждевременному износу.

Главный цилиндр

При выходе из строя главных цилиндров возможна внутренняя утечка. В этом случае вы можете получить низкую или плавную педаль без видимой потери жидкости.Регулярное обслуживание жидкости важно для продления срока службы цилиндра.

ПРИМЕЧАНИЕ: Существуют разные подходы к обслуживанию тормозов. Узнайте, почему важно обслуживать не только тормозные колодки или колодки барабанных тормозов.


Еда на вынос

Дисковые и барабанные тормоза устроены по-разному, но имеют несколько разные преимущества. Ваш автомобиль может иметь оба или только дисковые тормоза. Оба работают как часть гидравлической тормозной системы. Это система, которая находится под высоким давлением, подвержена сильному нагреву и может быть повреждена дорожной сажей, воздухом, тормозной пылью и влагой.

Важно регулярно проверять тормоза, чтобы все оставалось в надлежащем рабочем состоянии. Обратитесь к руководству вашего владельца за рекомендуемым графиком. Помните, что забавные звуки тормозов, запахи или производительность – это индикаторы, которые помогут вам сразу же доставить автомобиль в магазин.

Назначить встречу

Велосипедные дисковые тормоза | Руководство по дисковым тормозам

Больше не странно видеть велосипеды с дисковыми тормозами во время поездки – от жестких тренировок на чемпионате мира по дороге до еженедельных поездок по магазинам и ползания в городских барах – тормоза, которые когда-то были только основным продуктом горных велосипедов, стали новый стандарт.(Даже команды World Tour ездили на них во время крупнейших велогонок с тех пор, как UCI одобрил их на сезон 2018 года.) Черт возьми, даже пуристы из BICYCLING , которые яростно сопротивлялись дискам по эстетическим принципам, приняли их превосходную тормозную способность, превосходную модуляцию скорости и улучшенные всепогодные характеристики на всех типах велосипедов.

Что еще лучше, так это то, что теперь большая тормозная мощность доступна практически в любой ценовой категории. И хотя дисковые тормоза оказывают огромное влияние на вашу поездку, они могут быть тяжелее, а иногда и более сложными в обслуживании.Итак, являетесь ли вы противником или уже раскачиваете их, вот базовое руководство по дисковым тормозам и о том, как извлечь из них максимальную пользу.

Вам нравится работать на велосипеде. И мы тоже! Получите все самые лучшие советы с полным доступом к Bicycling.com!

Типы дисковых тормозов для велосипедов

Существует два основных типа дисковых тормозов: механический, который работает с тросами (как ободные тормоза), и гидравлический, который заменяет тросы гидравлической жидкостью в полностью герметичном трубопроводе. .Когда вы тормозите, давление заставляет жидкость двигаться в суппорт, прижимая колодки к диску.

Если вы заинтересованы в покупке велосипеда с дисковыми тормозами менее чем за 1000 долларов, вы, вероятно, в конечном итоге приобретете механические тормоза. Этот недорогой вариант позволит вам тратить меньше и при этом иметь велосипед с надежным тормозом в любую погоду. Помимо цены, некоторые водители предпочитают дисковые тормоза с тросовым приводом, потому что с ними легче работать дома, и они совместимы с большинством механических тормозных рычагов.Но все больше велосипедов поступают с гидравлическими дисковыми тормозами. Этот более дорогой вариант, как правило, сложнее обслуживать домашнему механику.

Мы рекомендуем механику прокачать ваши тормоза (старая гидравлическая жидкость промывается и заменяется свежей), потому что вам нужно использовать правильную жидкость, которая соответствует вашему тормозу для надлежащего управления нагревом. Хотя это стоит больше, чем замена кабелей, это нужно делать только каждые шесть месяцев. (SRAM рекомендует прокачивать гидравлические дисковые тормоза каждые шесть месяцев.В официальных руководствах пользователя Shimano не указывается интервал обслуживания, но говорится о замене жидкости, когда она обесцвечивается.)

Суппорты дискового тормоза

Shutterstock

Тормозные рычаги прикреплены тормозными магистралями к суппортам, расположенным как на передних, так и на задних дисках. Суппорты содержат противоположные поршни, которые расположены по обе стороны от ротора; Давление из тормозной магистрали воздействует на эти поршни, которые толкают тормозные колодки внутрь, чтобы контактировать с диском.Возникающее трение замедляет велосипед.

Техническое обслуживание суппорта дискового тормоза

Если ваш ротор не вращается свободно, вы это знаете – возникающие в результате трение, скрежет и визг сведут вас с ума – и это может стоить вам некоторого импульса. Обычно суппорт смещен.

Исправьте это, ослабив два болта крепления суппорта к раме или вилке ровно настолько, чтобы суппорт мог перемещаться из стороны в сторону. Покачивайте суппорт, чтобы убедиться, что он движется свободно, затем сильно потяните за соответствующий тормозной рычаг.Это прижмет суппорт к ротору. Удерживая тормозной рычаг в нажатом положении, чтобы удерживать суппорт на месте, затягивайте верхние и нижние болты до упора. Затем снова затяните верхний болт до указанного крутящего момента, а затем нижний болт.
Если вы отрегулировали штангенциркуль, но по-прежнему слышите трение, проверьте свой ротор – иногда они деформируются от удара или чрезмерного нагрева.

См. Регулируемый суппорт ниже:

Роторы с дисковыми тормозами

Роторы имеют диаметр от 140 миллиметров для шоссейных дорог и велокросса, а также до 205 мм для скоростных спусков на горных велосипедах.Как правило, для шоссейных и велокроссовых гонок используется длина от 140 до 160 мм, для горных велосипедов XC – 160 мм, для трейлрандинга – от 160 до 180 мм (иногда это сочетание с большим передним ротором), эндуро – 180 мм, а DH – от 200 до 205 мм. Роторы большего размера способны рассеивать тепло на большей площади поверхности, но они тяжелее, поэтому вам понадобится ротор наименьшего размера, с которым вы можете справиться для обычного типа езды.

Тревор Рааб


Обязательное обслуживание дискового тормоза

Topeak Nano TorqBar DX

;

При выравнивании суппортов или роторов вам понадобится надежный динамометрический ключ, чтобы добиться нужного натяжения.Этот делает свое дело.

Шлифовальные листы с зернистостью 220 3M Pro Grade Precision

Есть много хороших вариантов наждачной бумаги, но эта бумага с зернистостью 220 – премиум-класса.

Универсальный инструмент для дисковых тормозов Jagwire

Получите четыре отличных инструмента для дисковых тормозов в одном: паз для регулировки ротора, тормозную колодку / расширитель поршня, спускной блок и проставку.


Обслуживание ротора дискового тормоза

Если вы отрегулировали суппорт, но по-прежнему слышите трение, проверьте свой ротор: иногда они деформируются от удара или даже от перегрева.

«Почти ни один ротор не является идеально прямым», – говорит Майк Пережмыбида из High Wheel Cyclery в Онтарио, Канада.

Чтобы узнать, не деформирован ли ваш ротор, установите велосипед на подставку или переверните его, чтобы колесо могло свободно вращаться. Поищите между колодками колебание или зазор, открывающийся и закрывающийся. Если вы видите и то, и другое, ротор неисправен.

Часто, но не всегда, деформированные роторы можно просто согнуть с помощью инструмента для правки ротора, такого как многофункциональный инструмент для дисковых тормозов Jagwire. Обратите внимание на участок, который необходимо подправить, и поверните его от суппорта.Осторожно проведите инструментом вокруг ротора в этой части, чтобы выпрямить его. Это работает, только если ротор трется в одном конкретном месте. Если вы не уверены, ротор это или тормоз, лучше обратитесь к профессионалу, чтобы он все сделал правильно. Роторы – это прочные стопоры, но они хрупкие из стороны в сторону. «Если вы все же попробуете это сами, будьте очень нежны», – говорит Пережмыбида.

См. Регулировку ротора ниже:

Если есть признаки физического повреждения, такие как выбоины или деформация, которые невозможно исправить, пора заменить ротор.Роторы также необходимо заменять, если общая толщина тормозной поверхности менее 1,5 мм. Если у вас есть ротор какое-то время или вы подозреваете, что он истончается, используйте для измерения штангенциркуль Вернье или обратитесь в магазин.

Колодки дискового тормоза

Тормозные колодки находятся внутри суппортов. Они предназначены для зажима ротора на высоких скоростях, а это означает, что их основная задача (помимо остановки вашего велосипеда) – выдерживать воздействие тепла и трения.

Смола vs.Спеченные тормозные колодки

Тревор Рааб

Есть два основных типа тормозных колодок. Резиновые тормозные колодки (также называемые органическими) состоят из органических материалов, таких как стекло, резина и волокнистые связующие, связанные вместе смолой. Спеченные тормозные колодки (также известные как металлические) состоят из металлических зерен, которые соединяются друг с другом под высоким давлением.

На ощупь резиновые прокладки тише и сильнее прикусывают.Они лучше справляются с жарой, но они могут исчезнуть по мере накопления тепла. Кроме того, они быстрее изнашиваются, особенно в грязных условиях. Спеченные колодки – выбор для райдеров, которые в основном ездят на крутых горных велосипедах с подъемником. Они выделяют больше тепла, но менее восприимчивы к его воздействию; и они служат дольше при интенсивном использовании и во влажных условиях.

Пластиковые колодки – это то, что поставляется с большинством тормозов, но вам следует подумать о переходе на металлические, если вы больше, катаетесь по склону или катаетесь в основном в сырую погоду.

Обслуживание колодок дискового тормоза:

Если вы проверили свой суппорт и ротор, но все еще слышите ужасный визг при торможении, это может означать, что тормозная поверхность (включая колодки и / или роторы) загрязнена и требует очистки.

Отсоедините колесо и протрите ротор чистой тряпкой изопропиловым спиртом, затем снимите колодки и очистите их. Также неплохо надеть одноразовые латексные перчатки; вы пытаетесь удалить грязь и масло с тормозной поверхности, а не добавить больше.Перед установкой убедитесь, что электроды полностью высохли.

См. Замену колодок дискового тормоза ниже:

SRAM рекомендует заменять колодки, если общая толщина опорной пластины и материала колодки составляет менее 3 мм. Shimano заявляет, что, когда толщина одного только материала колодки составляет менее полумиллиметра, его необходимо заменить. Если вы поменяете тип колодки (например, смолу на металлическую), поменяйте и роторы; колодки и ротор соединяются в пару за счет «подсыпки» небольшого количества материала колодки на ротор, что означает, что старый ротор не будет иметь оптимальных характеристик с новым типом колодки, потому что он уже нанесен на другой материал колодки.

Expert Disc Brake Hack

После того, как вы потратите несколько часов на свой велосипед с дисковыми тормозами, вы начнете постепенно изнашивать колодки и роторы. Если ваши тормоза начинают казаться менее эффективными, но вы уверены, что в колодках еще остались живые и все выровнены, проверьте, выглядят ли роторы глянцевыми. Если так, пора взять наждачную бумагу и приступить к работе.

Выберите наждачную бумагу с зернистостью не менее 200. Снимите колеса, затем аккуратно отшлифуйте каждый ротор до тех пор, пока глянцевая дымка не исчезнет, ​​и вы не увидите тусклый цвет со слегка текстурированной поверхностью.Благодаря этой новой текстуре роторы вашего велосипеда будут обеспечивать большее трение о тормозные колодки при нажатии на рычаги, восстанавливая производительность, которую вы ожидаете от дисков. Этот недорогой способ не является панацеей, но он помог нашему штатному механику и логисту Джоэлю Нанкману продлить срок службы дисковых тормозов на долгие годы. Поздравляю, вы только что сохранили целостность тормозов.

Джо Линдси Джо Линдси – давний журналист-фрилансер, который пишет о спорте и открытом воздухе, здоровье и фитнесе, науке и технологиях, особенно там, где три элемента на диаграмме Венна пересекаются.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Дисковые тормоза: все, что вам нужно знать

Невозможно избежать неизбежного прогресса технологий в мире велосипедного спорта. Как и во всех аспектах современной жизни, скромный велосипед в последние несколько лет навязывается все больше и больше революционных идей, чем когда-либо прежде.Теперь мы привыкли к электронному и беспроводному переключению передач от SRAM Red eTap (который надежно работает, прежде чем кто-либо упомянет Mavic Zap), карбоновым рамам весом менее 700 граммов, компонентам, напечатанным на 3D-принтере, и, конечно же, дисковым тормозам.

Дисковые тормоза, которые раньше были резервом горных велосипедов, в дорожном сообществе постоянно росли в количестве. Когда компания Giant представила свою новую линейку карбоновых велосипедов Defy для выносливости в 2016 году, не было видно ни единого ободного тормоза, как и в случае с новой BMC Roadmachine.Ожидайте увидеть больше производителей, которые последуют их примеру, так как большинство известных брендов уже предлагают воплощения дисковых тормозов своих топовых предложений.

Тем не менее, как и в давних дебатах между Shimano и Campagnolo, для каждого диска райдера есть одинаковое количество яростных антидисковых технологий. Инцидент с участием гонщика Movistar Фран Вентосо, тяжелые травмы которого, как полагают, были вызваны диском в Париже-Рубе, привели к тому, что руководящий орган этого вида спорта, UCI, приостановил испытание дисковых тормозов в профессиональном пелотоне, высветил разногласия. .

Неуверенность может окружать будущее технологий в профессиональном спорте, однако факт остается фактом: вариант с дисковыми тормозами, вероятно, будет одним из первых пунктов списка для всех нас при нашей следующей покупке. Главное, чтобы вы были должным образом проинформированы, чтобы вы могли выбрать правильный вариант, соответствующий вашим потребностям.

Ободные и дисковые тормоза: в чем разница?

Все велосипедные тормоза предназначены для прижатия создающей трение тормозной колодки к тормозной поверхности вращающегося колеса с помощью ручного рычага.По мере увеличения давления на тормозной рычаг увеличивается сила трения. Это работает в сочетании с захватом шины, чтобы замедлить велосипед.

>>> Велосипеды с дисковыми тормозами быстрее?

Разница между ободным и дисковым тормозами заключается в том, где и как тормозная сила прилагается по отношению к колесу велосипеда. Традиционные ободные тормоза, как следует из их названия, основывают тормозное усилие на внешнем крае колеса. Дисковый тормоз фокусирует силы на меньшем роторе, расположенном ближе к центру колеса.

Каковы преимущества дискового тормоза?

Мощность

Дисковые тормоза генерируют невероятное тормозное усилие, обычно намного большее, чем необходимо для надлежащей остановки дорожного велосипеда. Это позволяет водителю приложить к рычагу гораздо меньшее усилие до того, как велосипед остановится. Меньшая сила рук приводит к снижению мышечной усталости, особенно при более длительных спусках.

Мощность дискового тормоза также можно настроить, заменив дисковый ротор (металлическую тормозную поверхность) на роторы разных диаметров.Более крупный ротор означает более мощный тормоз, полезный для более крупных гонщиков или более тяжелых мотоциклов.

Модуляция (управление)

Нажатие с определенной силой на тормозной рычаг ободного тормоза может привести к совершенно противоречивым результатам. Когда вы нажимаете на рычаг с дисковым тормозом, результирующая тормозная сила становится более постоянной. Эта надежность позволяет точно судить, сколько силы нужно приложить, чтобы добиться ожидаемого результата. Таким образом, несмотря на то, что легче заблокировать колесо с помощью дискового тормоза, обратная связь на рычаге означает, что у вас гораздо меньше шансов сделать это.

>>> Что на самом деле думают профи о дисковых тормозах? (видео)

Сторонники дисковых тормозов часто заявляют, что дисковые тормоза действительно делают вас быстрее, поскольку технически вы можете тратить меньше времени «на тормоза», позволяя вам тормозить позже перед поворотом и увеличивая время, затрачиваемое на более высокие скорости.

Надежное торможение при любых погодных условиях

При включении ободного тормоза в сырую погоду может возникнуть задержка в доли секунды перед началом замедления. Эта задержка происходит из-за того, что тормозная колодка вытесняет воду и дорожную грязь с обода, обеспечивая достаточный контакт и трение.Таким образом, фактическое тормозное усилие, которое вы прикладываете на сухой дороге, может не остановить вас на мокрой дороге. Если у вас карбоновые диски, может потребоваться сила самого Шварценеггера, чтобы остановить вас. Расположение дискового ротора плюс обычно защищенное положение суппорта обычно очень мало влияет на характеристики диска во влажную погоду.

Механические и гидравлические дисковые тормоза

Хотя не все дисковые тормоза работают одинаково, описанные выше преимущества в большей степени применимы ко всем дисковым тормозам.На самом базовом уровне все они оснащены поршнями, которые толкают одну или обе тормозные колодки на ротор. Различия заключаются в том, как усилие рычага передается на суппорт и тормозной ротор.

>>> Как правильно использовать тормоза (видео)

На одном конце спектра есть тормоза с тросовым приводом, иногда называемые механическими дисковыми тормозами. Они работают почти так же, как ободные тормоза, полагаясь на стальной трос в оплетке для перемещения поршней. Плюс этой конструкции в том, что она работает вместе с вашими обычными переключателями, совместимыми с ободным тормозом.Как и ободные тормоза, они могут страдать от загрязнения кабеля и, как известно, их сложно настроить без трения.

В отличие от гидравлических дисковых тормозов в качестве средства приведения в действие используется герметичная, заполненная жидкостью система. Это обеспечивает высочайший уровень стабильности торможения за счет уменьшения трения и того факта, что обе тормозные колодки могут вставляться и выкатываться по мере необходимости. Обратной стороной является значительная стоимость специальных рычагов переключения передач и системы, а также сопоставимое отсутствие простоты для домашней механики.

Техническое обслуживание дисковых тормозов

Те из вас, кто немного занимается бездорожьем, могут просто знать, что у каждого есть свой собственный опыт, как хороший, так и плохой, когда дело доходит до технического обслуживания дисковых тормозов. Полностью герметичный гидравлический тормоз требует минимального ежедневного обслуживания, так как вероятность загрязнения или обрыва кабеля значительно ниже. Гидравлические системы также очень умно регулируются для тормозов, поэтому вам не нужно наматывать регуляторы ствола или повторно натягивать тросы.

>>> Как настроить тормоза (видео)

Иногда тормоз может становиться губчатым и не реагировать, обычно из-за крошечных пузырьков воздуха, застрявших в системе. Для этого необходимо удалить воздух из тормоза, а в некоторых случаях для этого требуются специальные комплекты и инструменты для удаления воздуха. В общем, для установки дискового тормоза требуются инструменты, которые широко используются в других аспектах езды на велосипеде. Даже шлицевой ротор Shimano затягивается с помощью обычного кассетного инструмента.

Следует учитывать эксплуатационные расходы различных систем, в первую очередь за счет расходных материалов, таких как тормозные колодки.Если вы постоянно не ездите по мокрой и песчаной дороге, колодки для дисков обычно служат дольше, чем колодки для обода. Частично это связано с увеличением мощности, позволяющей изготавливать дисковые колодки из более прочного изнашиваемого состава. Когда они все же нуждаются в замене, затраты значительно выше, чем на ободные тормоза. Подушечки Shimano стоят примерно в три раза дороже, чем аналогичные ободные колодки.

Что сделали дисковые тормоза в таблице проектирования велосипедов?

Сквозные оси важны для уменьшения износа тормозов

Изменение положения тормозного суппорта освободило конструкторов от ограничений ободного тормоза и привело к раздуванию шин и увеличению ширины обода.Мы больше не ограничены 25-миллиметровой шиной, и многие бренды приближаются к 28-30-миллиметровой шине. Это означает заметное повышение комфорта езды и улучшение сцепления шины с дорогой.

>>> Неужели более широкие шины действительно быстрее?

Несмотря на то, что рамы дисков усилены там, где теперь сосредоточены большие тормозные силы, материал может быть удален из более значительных областей, таких как середина перьев сиденья. Тонкие профили перьев сиденья позволяют добиться большего соответствия конструкции рамы.

Смещение тормозной поверхности от обода, безусловно, является преимуществом. При срабатывании ободного тормоза обод колеса неизбежно изнашивается. Со временем этот износ может радикально снизить прочность и безопасность колес. Дисковый тормоз отодвигает колодки от обода, позволяя разработчикам колес сосредоточиться на создании аэродинамических ободов и надежно удерживать шину. Кроме того, отсутствие нагрева обода означает меньшую вероятность повреждения шины или камеры.

>>> Наконец-то раскрыты дисковые тормоза Campagnolo

Одна из областей, которая стала головной болью с появлением дисков, – это отсутствие единообразия в дизайне.Крепление ротора, например, имеет марки, разделенные на традиционное крепление с шестью болтами и шлицевое крепление Shimano. То же самое можно сказать и о креплении суппорта – используются I.S., опора для стойки и новое плоское крепление.

Система сквозных осей, позаимствованная у наших внедорожных собратьев, обеспечивает гораздо более стабильное крепление колес, уменьшая трение тормозов и повышая безопасность, но все же есть споры о том, какой диаметр выбрать. Последнее, что вы хотите, – это купить Betamax с дисковыми тормозами.

Нужно ли мне покупать другой комплект колес?

Дисковые тормоза требуют другой конструкции ступицы

Боюсь, здесь снова плохие новости. Чтобы использовать дисковые тормоза, вам понадобится ступица, отличная от ступицы на стандартных колесах с ободными тормозами, чтобы разместить ротор. Хорошей новостью является то, что все больше и больше компаний выводят на рынок диски для конкретных дисков, поэтому существует множество вариантов.

И что еще лучше, хотя в прошлом многие из этих колес были просто клонами своих собратьев с ободными тормозами (даже с сохранением тормозной поверхности), большинство новых колес с дисковыми тормозами разрабатываются специально с учетом потребностей дисковых тормозов.

Безопасны ли дисковые тормоза?

Травма Фран Вентосо в Париж-Рубе затормозила испытание UCI (Фото: Sunada)

(Изображение предоставлено: Yuzuru SUNADA)

В 2016 году UCI санкционировал использование дисковых тормозов на самом высоком уровне после испытаний во время определенных событий в 2015 году. Однако они были приостановлены 14 апреля в связи с серьезными травмами, полученными представителем Movistar Фран Вентосо в Париж-Рубе, которые, как предполагалось, были вызваны диском на задней части велосипеда, принадлежащим гонщику на Лампре. -Мерида.

Многие профессиональные райдеры по-прежнему обеспокоены горячими, острыми дисками в пелотоне в случае нагромождения. Но большинство согласны с тем, что риск для любителей значительно ниже. Действительно, преимущества дисковых тормозов для гонщиков вне соревнований, в основном лучшая модуляция и тормозные характеристики на мокрой дороге, перевешивают риски травм от самих дисков.

Могу ли я участвовать в гонках с дисковыми тормозами?

Дисковые тормоза по-прежнему запрещены на внутренних гонках в Великобритании (Фото: Энди Джонс)

(Изображение предоставлено Энди Джонс)

До того, как UCI вмешался и приостановил использование дисковых тормозов в шоссейных гонках, ряд команды экспериментировали с дисками, включая пионеров маржинального прироста, Team Sky, с тех пор, как они дебютировали с командой Roompot на прошлогоднем Eneco Tour.В этом году в Paris-Roubaix, несмотря на победу аутсайдера по ободным тормозам, и Lampre, и Direct Energie оснастили все свои команды исключительно дисковыми тормозами.

Однако на бытовом уровне все немного больше черного и белого. Хотя British Cycling разрешено участвовать в соревнованиях по велокроссу и маунтинбайку, в настоящее время не планирует разрешать использование дисковых тормозов во внутренних шоссейных гонках. Итак, если вы планируете участвовать в гонках по шоссе в Великобритании, ободные тормоза по-прежнему остаются единственным вариантом.

Что еще мне следует знать?

Насколько хорошо и безопасно велосипед тормозит, не обязательно зависит от того, какие тормоза установлены на борту.Для большинства из нас современный ободной тормоз более чем способен обеспечить мощность, необходимую для остановки. Следует учитывать и другие факторы. Прямо там есть ваш выбор покрышек. Когда вы полагаетесь на два крошечных кусочка резины размером с почтовую марку, которые удерживают вас в вертикальном положении, сцепление шины с дорогой имеет первостепенное значение. Когда вы нажимаете на тормоз и колесо блокируется, вы преодолеваете трение, создаваемое шиной, и сцепление с дорогой теряется.

Очевидно, что мы, гонщики, не хотим, чтобы шины имели слишком большое трение, которое могло бы отрицательно повлиять на нашу езду.Но если выбор шины позволяет тормозным силам слишком быстро преодолевать трение при использовании ободного тормоза, использование дискового тормоза усугубит эти проблемы. В этом случае дисковые тормоза могут создать проблемы с контролем и безопасностью.

Стоит ли покупать велосипед с дисковыми тормозами?

Подавляющее большинство брендов теперь имеют велосипеды с дисковыми тормозами где-то в своем ассортименте.

Пока вопрос о будущем дисковых тормозов в профессиональном шоссейном пелотоне остается, для многих гонщиков-любителей главный вопрос не в том, «если». но «когда» они купят шоссейный велосипед с дисками.Преимущества дисковых тормозов с их улучшенным управлением и надежностью показывают, что система, безусловно, имеет свои достоинства. По мере того как большинство крупных компаний подключаются к дискам, неизбежно также, что улучшения и стандартизация будут происходить быстро и в полном объеме.

>>> Еженедельный велосипед года в номинации «Велосипед года»: лучший шоссейный велосипед с дисковым тормозом

Надеемся, что это означает, что пользователи больше не станут бета-тестерами новой технологии. Конечно, ободные тормоза по-прежнему живы и здоровы, их легкий вес, простота обслуживания и уровни мощности более чем подходят для большинства.Имея это в виду, гонщикам, предпочитающим более традиционную эстетику, не стоит отчаиваться.

Велосипедные дисковые тормоза

Велосипедные дисковые тормоза

Дисковые тормоза


Гидравлический дисковый тормоз. фото: Wikimedia Commons

Прочтите эту статью в связи с:

Почему дисковые тормоза?

Горные велосипеды впервые использовали консольные тормоза; во-вторых, тормоза прямого действия, которые позволяют избежать риска зацепить поперечный трос за узловатую шину.Но обода горных велосипедов часто бывают мокрыми, грязными и покоробленными, что создает проблемы с ободными тормозами.

Дисковые тормоза становятся все более популярными на горных велосипедах и становятся все более популярными для других велосипедов.

Джон Олсен, опытный гонщик и инженер на горных велосипедах (предоставивший фотографию слева), сообщает:

«Когда я получил свой первый работающий дисковый тормоз для горного велосипеда, преимущества на бездорожье были настолько ошеломляющими, что я менял каждый байк я должен был как можно быстрее перебраться к ним.Конструкция ступицы, обода и спиц практически не изменилась, за исключением положений для крепления дисков на ступицах ».

Для дорожных велосипедов преимущества дисковых тормозов не столь очевидны. В какой-то степени они являются модным заявлением, имитирующим автомобильную практику.

Но учтите: дооснащение дисковых тормозов без модификации рамы невозможно. Передний дисковый тормоз сильно нагружает вилку и может вырвать переднее колесо из дропаутов, если не используются специальные ступица и вилка.

Преимущества и недостатки дисковых тормозов

Преимущества

  • Дисковые тормоза с большими роторами сильны, хотя некоторые из них с маленькими роторами, предназначенные для дорожных велосипедов, менее эффективны.
  • Усилие рычага меньше, чем у лучших дисковых тормозов.
  • Дисковые тормоза не должны изгибаться над шиной, поэтому при выборе широких шин не требуется никаких компромиссов в конструкции.
  • На них мало влияет влажность.
  • Не забиваются грязью и снегом.
  • На них не влияет повреждение обода и они не искажаются.
  • Они не рискуют повредить шину тормозными колодками или нырнуть под обод и заблокировать колесо.
  • Будучи внешними по отношению к ступице, они не предъявляют особых требований к смазке, таких как тормоз для каботажного судна, не подвергаются риску загрязнения смазочными материалами, такими как встроенный барабанный тормоз, или не перегревают ступицу на длинных крутых спусках.
  • Они также рассеивают тепло без перегрева шины, что особенно важно при использовании в качестве тормозного механизма для спуска на тандемном или грузовом велосипеде.
  • Они не изнашиваются ободами – особенно это проблема в песке и грязи или с ободами из композитного углеродного волокна. Они не оставляют черную пыль (частицы износа) на ободах из алюминиевого сплава, чтобы они не попали вам на руки при снятии или замене колеса.
  • Допускаются модификации, не работающие с ободными тормозами, например светоотражающая лента по бокам обода; застежки-молнии в виде цепей, оборачиваемых вокруг обода и шины.
  • Они позволяют заменять колеса с ободами разного размера на одной и той же раме, поэтому вы можете переключаться с тонких дорожных шин на толстые внедорожные шины, сохраняя при этом ту же высоту каретки.
  • Дисковые тормоза с гидравлическим приводом предотвращают «липкость» из-за трения кабеля.
  • Некоторые дисковые тормоза с гидравлическим приводом являются саморегулирующимися, чтобы компенсировать износ колодок и ротора.
  • Ротор легко заменяется в случае износа или повреждения. Адаптеры позволяют заменять большинство суппортов, даже тех, которые больше не производятся.
  • Некоторые велосипедные рамы имеют приспособления для дисковых тормозов, но не имеют приспособлений для установки ободных тормозов.

Недостатки

  • Передний дисковый тормоз очень сильно нагружает одну лопасть передней вилки, что требует более сильной и тяжелой вилки, что приводит к более неровной поездке с вилкой без подвески, а если вилка недостаточно жесткая, вызывает “ тормозное управление ”. “.
  • Для дисковых тормозов требуются специальные приспособления на раме и вилке, а также специальные ступицы.
  • Суппорт переднего дискового тормоза за лезвием вилки создает мощную силу, стремящуюся ослабить механизм быстрого освобождения и вытащить колесо из вилки. Для решения этой проблемы необходимы специальная ступица и вилка с отверстием, а не прорезью для оси.
  • Дисковые тормоза и связанные с ними детали обычно делают велосипед тяжелее, чем ободные тормоза. Это меньшая проблема с ободами из углеродного волокна, поскольку обода не обязательно должны быть предназначены для торможения.
  • Дисковые тормоза сложнее, дороже и труднее в обслуживании, чем ободные или барабанные. Это особенно верно в отношении дисковых тормозов с гидравлическим приводом, наиболее эффективных из них.
  • Некоторые дисковые тормоза цепкие. Эта проблема более вероятна, если между суппортами попала грязь.
  • Дисковый тормоз ограничивает свободу перемещения ступицы вправо или влево путем перестановки проставок на оси, так как это изменяет положение ротора. Суппорт нужно сдвинуть на такую ​​же величину.В этом случае колесо и рама не могут быть заменены другими.
  • Дисковые тормоза могут мешать работе багажных полок и крыльев.
  • Дисковый тормоз может предотвратить быструю замену колеса, если это необходимо гонщикам. (См. Комментарии Брюса Ингла ниже.)
  • Диск хрупкий и легко гнется. У других ступичных тормозов нет этой слабости. Как показано на фото справа, с велосипедными креплениями необходимо соблюдать осторожность.
  • Расстояние между фланцами ступицы часто уменьшается, что приводит к более слабому колесу.Более широкое расстояние между оверлоками может решить эту проблему за счет несовместимости и увеличения количества стандартов.
  • Иногда бывает трудно избежать трения суппортов о ротор, когда тормоз не используется, что приводит к некоторому сопротивлению и шуму.
  • Дисковые тормоза воют на мокрой дороге (хотя на мокрой дороге они работают лучше, чем ободные).
  • Колодки изнашиваются быстрее, чем колодки ободных тормозов. Рекомендуется брать запасные колодки с собой в долгую поездку, особенно в грязных условиях.К счастью, заменить колодки относительно просто (хотя с металлическими колодками это не проблема).
  • Диск сильно нагревается. При прикосновении к нему можно получить травму, а также расплавить близлежащие пластиковые или тканевые предметы. Необходимо соблюдать осторожность при использовании правильной тормозной жидкости с дисковым тормозом с гидравлическим приводом, чтобы она не закипала, что привело к потере торможения (см. Дополнительные комментарии ниже).
  • Поступали жалобы на то, что роторы дисков вызывают травмы при авариях (как и звездочки …).

В целом, дисковые тормоза лучше подходят для велосипедов с передней подвеской, которые ездят по грязи и снегу. Большой задний дисковый тормоз может хорошо служить тормозом для спуска на тандемном или грузовом велосипеде. Дисковые тормоза менее подходят для велосипедов, где важен легкий вес, а обод может выполнять двойную функцию как тормозной диск.

Заядлый велосипедист и настройщик велосипедов Брюс Ингл использует дисковые тормоза на фэтбайке, на котором он ездит зимой, но он также говорит …

Я озадачен привлекательностью дисковых тормозов для шоссейных велосипедов на данный момент, практически говоря.Я могу понять привлекательность простой замены колесных пар просто для изменения ширины шины без изменения внешнего диаметра и без необходимости в тормозных поверхностях с алюминиевым ободом, но дисковые тормоза воют, когда мокрые, и они лишь немного менее сводят с ума, чем цепной кожух, чтобы снять и заменить колесо . Я еще не сделал этого без рабочего стенда и инструментов, так как суппорт требовал повторной центровки при каждой замене заднего колеса. Ободные и барабанные тормоза не имеют этой проблемы, и их можно использовать с существующими наборами рам.

Я определенно не вижу дисковых тормозов для профессиональных гонок, так как они не позволят заменить колесо за 8 секунд – вставка диска в узкую прорезь в суппорте требует некоторой ловкости, поэтому вы не можете просто вставить его на место.

Дисковый тормоз безопасности

Ротор дискового тормоза становится тоньше по мере износа. Тонкий ротор слаб и склонен к короблению или поломке. Если ротор большинства производителей имеет толщину менее 1,5 мм или имеет большую вогнутость, его следует заменить.Moment Industries указывает 1,7 мм, а Hayes – 1,52 мм. См. Подробную информацию на веб-странице Аарона Госса, ссылка на которую приведена ниже. Он также продает более толстые роторы велосипедистам, не любящим вес.

Как уже было сказано, колодки тоже изнашиваются. Пределы износа различаются для разных колодок – проверьте данные производителя.

Толщина ротора не может быть измерена напрямую с помощью обычного штангенциркуля из-за вогнутости.

Штангенциркуль (изображение Лукасбоша, из Wikimedia Commons)

Вам необходимо использовать штангенциркуль микрометра или вы можете сделать простой вспомогательный инструмент, отрезав и согнув спицу так, чтобы ее длина лежала ровно по обе стороны от ротора.Затем можно использовать штангенциркуль или цифровой штангенциркуль. Вычтите двойную толщину спицы, и вы получите результат измерения.

Штангенциркуль

(изображение Lucasbosch, Wikimedia Commons)

Дисковые тормоза традиционно устанавливаются с левой стороны велосипеда. Некоторые мотоциклы имеют двойные дисковые тормоза, по одному с каждой стороны переднего колеса, но дополнительный вес для велосипеда нежелателен. Односторонний монтаж приводит к несбалансированной нагрузке на вилку, что может привести к проблемам с управлением и безопасностью.Нагрузка на вилку велика, потому что крутящий момент от торможения воспринимается на относительно небольшом расстоянии от ступицы.

Как уже отмечалось, передний дисковый тормоз с суппортом в обычном положении за лезвием левой вилки оказывает сильное усилие, стремящееся вытащить ось ступицы из дропаута. Было окончательно показано, что чередование силы, направленной вверх от веса и вниз от тормоза, может ослабить быстродействие передней ступицы.

Амортизирующая передняя вилка и дисковый тормоз хорошо работают вместе, потому что вилка должна иметь ползунки большого диаметра (нижняя часть каждого лезвия вилки), а только левый ползун может легко выдерживать нагрузку от дискового тормоза.Тем не менее, передняя ступица со сквозной осью (та, где ось устанавливается в отверстия, а не в пазы) по-прежнему необходима, чтобы избежать возможности потери переднего колеса. Суппорт дискового тормоза, расположенный перед лезвием вилки, будет стремиться втягивать ось втулки в вилку, а не из нее, но это не всегда.

Было отозвано более 1 миллиона велосипедов Trek, у которых быстроразъемный рычаг может открываться более чем на 180 градусов и зацепляться за дисковый ротор, что приводит к выбросу колеса. (см. нашу статью об этом.) Эта проблема не ограничивается только велосипедами Trek. Рычаг также может цепляться за спицы колеса без дискового тормоза.

Передний барабанный тормоз или роликовый тормоз, для сравнения, также оказывает несбалансированную нагрузку на вилку, но не имеет тенденции вытаскивать колесо из дропаута.

Само собой разумеется, что трос к тормозу передней ступицы на амортизационной вилке должен проходить в корпусе, но кабель к тормозу передней ступицы с жесткой вилкой также должен проходить в корпусе, поскольку изгиб вилки во время торможения может затяните трос и заблокируйте тормоз.

На длинных спусках выделяется сильный нагрев, настолько сильный, что у дисковых тормозов первого поколения возникали проблемы с отказом из-за плавления клея на колодках и закипания тормозной жидкости. Shimano сделала все возможное, чтобы преодолеть эти проблемы, включая радиаторы на колодках и роторы с алюминиевыми сердечниками и охлаждающими ребрами. Shimano объясняет, что диски – это будущее карбоновых ободов, поскольку никто не нашел хорошего решения для ободных тормозов на ободах с карбоновыми тормозными поверхностями. Shimano удалось убедить UCI, который запретил диски на шоссейных велосипедах, изменить свою позицию после предоставления доказательств большого количества аварий, вызванных недостатками тормозных суппортов на карбоновых ободах.

Установка и обслуживание

Роторы дисковых тормозов доступны в нескольких размерах. Хотя можно смешивать и сочетать марки роторов и суппортов, размер ротора и суппорта должен совпадать. Роторы большего размера немного тяжелее, но легче рассеивают тепло и обеспечивают более сильное торможение. Роторы меньшего размера, обычно для «дорожных» дисковых тормозов, легче.

В большинстве механических дисковых тормозов используются те же тормозные рычаги с длинным тросом, что и в тормозах прямого действия.Подробная информация об этих тормозных рычагах находится здесь. Другие тормозные рычаги не натягивают достаточное количество троса, что приводит к слабому торможению. «Дорожные» дисковые тормоза, напротив, работают с обычными тормозными рычагами и рычагами переключения передач.

Есть несколько распространенных способов прикрепления ротора к ступице. Распространенными из них являются ISO с 6 болтами, 3 болта Hope и 4 болта Rohloff. Некоторые старые модели больше не производятся, что затрудняет поиск ротора на замену для более старой ступицы. Втулки Shimano Alfine с внутренним зацеплением имеют фитинг дискового тормоза Centerlock.Фитинг Shimano Inter-M, используемый на втулках Shimano Nexus и Nexave, предназначен для Shimano Rollerbrake, а не для ротора дискового тормоза. Доступен адаптер от Cesur, Германия, для установки дискового тормоза на ступицу Nexus.

Также существуют разные способы крепления суппорта. Доступно большое количество адаптеров, что делает возможным множество комбинаций.

Центровка ротора и суппорта очень важна, поэтому ротор вращается свободно, за исключением случаев торможения. Хотя некоторые суппорты являются регулируемыми, есть небольшая гибкость в добавлении или удалении проставок с левой стороны ступицы для устранения вогнутости колеса, зазора между выходами или линии цепи.

В целом, существует слишком много разнообразия дисковых тормозов, чтобы описывать их здесь, и разумнее всего придерживаться комбинаций, предлагаемых производителями. Глава 11 7-го издания справочника Sutherland’s Handbook for Bicycle Mechanics очень подробно описывает дисковые тормоза, особенно многие типы фитингов и адаптеров. В любом хорошем веломагазине есть копия – также см. Ссылку ниже. У Джона Олсена есть хорошая техническая информация в книге High Tech Cycling , а часть книги, посвященная дисковым тормозам, доступна в Интернете в качестве предварительного просмотра.(Но купите книгу – там тоже есть больше хорошего чтения!).

Регулировка

Колодки дискового тормоза необходимо отрегулировать как можно ближе к ротору, чтобы не натирать. Этого достигают три отдельные настройки.

Колесо должно быть оторвано от земли, чтобы оно вращалось свободно. Вы можете использовать рабочую подставку или просто повесить седло на крюк или на невысокой ветке дерева.

Прокрутите колесо и убедитесь в правильности вращения ротора. Даже слегка деформированный ротор будет удерживать форму подушек достаточно близко, без трения.

Гидравлические дисковые тормоза являются саморегулирующимися, но дисковые тормоза с тросовым приводом будут иметь регулировку винтом для точной настройки расстояния между колодками. Многие дисковые тормоза имеют только одну колодку, которая выдвигается, чтобы задействовать тормоз. Ротор изгибается, так что он также прижимается к другой колодке. Перед окончательной регулировкой узла суппорта колодки желательно отрегулировать для обеспечения наилучшего зазора.

В тормозе с тросовым приводом грубая регулировка выполняется с помощью троса, как и с другими тормозами, но трос должен быть отрегулирован так, чтобы рычаг, который он перемещает, находился в полностью отпущенном положении.его не следует использовать для регулировки лопатки. Для этого будет регулировка диском или винтом. Отрегулируйте расстояние до минимума. После регулировки одна площадка может контактировать с ротором, в то время как другая имеет слишком большой зазор. Затем вы должны отрегулировать суппорт, чтобы выровнять расстояние с каждой стороны ротора.

Ослабьте болты, которые крепят узел суппорта к его креплению – не болты, которые обращены к середине велосипеда, а те, которые обращены вперед или вниз.Эти болты устанавливаются в отверстия с пазами, что позволяет менять положение суппорта в сборе. Отрегулируйте на глаз так, чтобы две колодки находились на одинаковом расстоянии от ротора. Или поместите тонкий предмет, такой как учетная карточка, между каждой колодкой и ротором, чтобы занимать пространство при нажатии на тормоз достаточно легко, чтобы удерживать его на месте, и затяните болты.

Для получения более подробной информации онлайн об установке и регулировке дисковых тормозов. см. ссылки ниже.

Ссылки

Статьи Шелдона Брауна и других


Спасибо Джону Олсену, Джастину Хаберу и Хэлу Чемберлину за помощь с этой статьей!

Если вы хотите сделать ссылку или добавить закладку на эту страницу, URL-адрес:
https: // www.sheldonbrown.com/disc-brakes.html

Последнее обновление: Джон Аллен

Когда заменять тормозные диски и колодки

Тормоза в действии

Когда ваша нога нажимает на педаль тормоза, она упирается в главный цилиндр. По сути, это поршень, окруженный тормозной жидкостью. Жидкость движется вниз по тормозным магистралям, где заставляет суппорт прижать пару тормозных колодок к тормозному диску. Это, в свою очередь, замедляет колесо. Энергия, выделяющаяся при остановке вашего автомобиля, превращается в отходящее тепло, которое необходимо рассеивать.Поскольку у диска относительно быстрое время охлаждения, этот тип тормоза обеспечивает лучшую тормозную способность, чем барабанные тормоза, и широко используется в современных автомобилях.

Учитывая, сколько раз вы тормозите во время обычной поездки на автомобиле, неудивительно, что тормозные колодки и диски необходимо периодически заменять.

Как узнать, нужна ли замена тормозов

Чтобы убедиться, что тормоза находятся в хорошем состоянии, необходимо зрение, слух и осязание.Вместе это даст вам хорошее представление о том, когда следует заменить тормоза для более плавного и безопасного вождения.

Ваши тормоза могут потребовать замены, если вы заметите любой из следующих признаков:

  • Визжащий шум:
    При нормальных условиях движения ожидается некоторый визг от тормозов в зависимости от чистоты тормозов, материалов, из которых изготовлены тормозные колодки, и погодных условий. Однако громкий визг – это предупреждение о том, что тормозные колодки могут нуждаться в замене.Некоторые тормозные колодки используют полуметаллический слой в материале тормозных колодок или внешний датчик, предназначенный для работы с визгом, когда тормозная колодка подлежит замене. Этот визг можно услышать, даже когда тормоза не используются. Если вы будете ждать слишком долго на этом этапе, визг сменится скрежетом, что означает, что тормозные колодки полностью изношены, и потенциально может привести к дополнительным расходам из-за повреждения тормозного диска.
  • Предупреждающий световой сигнал:
    В некоторых автомобилях на приборной панели имеется сигнальный световой сигнал, который сообщает вам, когда тормоза требуют внимания.Срок службы большинства датчиков такой же, как и у тормозных колодок, поэтому их необходимо заменять вместе с тормозными колодками. Прежде чем прибегнуть к этому методу, лучше всего ознакомиться с руководством по эксплуатации, поскольку не все автомобили оснащены датчиками тормозных колодок.
  • Автомобиль тянет в одну сторону:
    Если ваша машина тянет в одну или другую сторону во время движения, это может быть признаком изношенных тормозных колодок или заедания направляющих штифтов суппорта или поршня. .
  • Визуальный осмотр:
    Рекомендуется регулярно визуально проверять тормоза, например, каждые 10 000 миль (приблизительно 16 000 км).Это очень важно, если в вашем автомобиле нет датчиков. Визуально проверить тормозные колодки можно, посмотрев сквозь спицы колеса автомобиля. Если видно менее 3 мм тормозных колодок, их необходимо заменить.
  • Вибрация:
    Если вы чувствуете, что ваш автомобиль вибрирует при торможении, это признак того, что ваши тормозные диски могут быть ненормально изношены или получили термическое повреждение в результате сильного торможения.

Как заменить колодки дискового тормоза: 6 шагов

Нам нужно открыть суппорт, чтобы получить доступ к тормозным колодкам.Есть два болта, которые удерживают суппорт на месте. Вам нужно снять только один из них, чтобы можно было повернуть суппорт от ротора. Тормозная магистраль обычно достаточно короткая, поэтому вам нужно снять нижний болт и повернуть суппорт вверх, как показано на фотографиях. На некоторых автомобилях суппорт сам по себе остается в открытом положении. Однако на этом автомобиле он хотел упасть обратно закрытым, поэтому мне пришлось держать его открытым вручную. Если у вас нет помощника, вы можете удерживать суппорт с помощью небольшого эластичного шнура.

Снимите болт, и суппорт должен повернуться вверх. Возможно, вам понадобится второй гаечный ключ на втулке болта суппорта, чтобы она не проворачивалась. Если он вращается вместе с болтом, значит, вы еще не откручиваете болт. У некоторых тормозных колодок сзади есть небольшие заклепки, которые могут зацепиться за край поршня. Если это произойдет и вы не можете повернуть суппорт, вам может потребоваться гаечный ключ, отвертка, струбцина и т. Д., Чтобы попытаться сжать поршень настолько, чтобы освободить заклепки. Чтобы избежать риска повреждения гидравлических компонентов, откройте прокачной винт на задней стороне суппорта перед сжатием поршня.

При открытом суппорте вы можете вытащить старые колодки из ротора и снять их с тормозного узла. Обратите внимание на различия между внутренними и внешними тормозными колодками, чтобы облегчить установку новых колодок позже. По мере износа колодок поршень продолжает оставаться в более «закрытом» положении. Фактически, он не подошел бы к большей толщине ваших новых колодок.
