Динапак асфальтоукладчик: УКЛАДКА • Dynapac – Fayat Group
Dynapac SD2500C • Dynapac – Fayat Group
Асфальтоукладчики Dynapac SD гарантируют высокое качество укладки асфальта, надлежащее предуплотнение, ровность и необходимый профиль покрытия, что обеспечивается высокоэффективной выглаживающей плитой, равномерной подачей материала и мощным приводом. Высокотехнологичная система управления гарантирует эффективный контроль и оптимизацию всего процесса укладки асфальта.
Базовая ширина укладки: 2,55 м
Макс. ширина укладки: 9,00 м
Макс. толщина слоя: 310 мм
Теор. вмес.: 650 т/час
Преимущества
Dyn@Link
A tool to monitor and control their machine fleet efficiently and conveniently.
Eco mode
Big fuel savings with ECO!
Stage V / TIER 4f
Any Dynapac product equipped with a Stage IV engine, is not only compliant with the latest emission stage but is also contributing to great fuel cost savings.
Технические характеристики
| Массы | |
| Масса со стандартной плитой | 18,50 т |
|---|---|
| Сцепление | |
| Рабочая скорость | до 28 м/мин |
| Maximum paving speed | 28 м/мин |
| Транспортная скорость | 4 км/ч |
| Двигатель | |
| Производитель/Тип | Cummins QSB 6.7-C173 |
| Выбросы вредных веществ согласно нормам | Stage IIIA/IIIB/IV (T3/T4i/T4f) |
| Номинальная мощность, SAE J1995 | 129 kW @2,200 rpm with stepless rpm control and ECO-Mode |
| Электрическая система | |
| Ёмкость топливного бака | 320 л |
| Конвейер | |
| Ширина конвейера | 2 x 655mm |
| Управление транспортёром | Автоматическое с концевыми выключателями |
org/PropertyValue”>
org/PropertyValue”>Руководства по эксплуатации и техническому обслуживанию
Сервсисные комплекты
Conveyor drive kit
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4812035552 |
Conveyor guide plate kit
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| 482225799 | ||||
| Гусеничные асфальтоукладчики | 4812225799 | From 2016 -> |
Cервисные комплекты для обслуживания , 1000H
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4812046969 | Tier 3 | ||
| Гусеничные асфальтоукладчики | 4812012384 | Tier 4i | ||
| Гусеничные асфальтоукладчики | 4812012936 | Tier 4F |
Cервисные комплекты для обслуживания , 500H
| Категория | Подкатегория | P/N | ||
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4700691229 | Tier 3 | ||
| Гусеничные асфальтоукладчики | 4812043983 | Tier 3 Including oil | ||
| Гусеничные асфальтоукладчики | 4812012378 | Tier 4i | ||
| Гусеничные асфальтоукладчики | 4812012382 | Tier 4i Including oil | ||
| Гусеничные асфальтоукладчики | 4812012939 | Tier 4F |
Hopper rubber kit, standard, hydr.
front flap| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4812045834 | |||
| Гусеничные асфальтоукладчики | 4812018438 | Stage IIIb/Tier 4 Stage IV/Tier 4F |
Hopper rubber kit; standard
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4812018439 | Stage IIIa/Tier 3 |
Reversing roller kit
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4812035553 |
Rubber plate kit
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4812035550 |
Комплект изнашиваемых деталей шнека
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4812027478 |
Комплекты изнашиваемых пластин транспортёра
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4812016660 | |||
| Гусеничные асфальтоукладчики | 4812016660 | From 2016 -> |
Комплекты цепей
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4812029178 | single quantity of bars | ||
| Гусеничные асфальтоукладчики | 4812027444 | double quantity of bars |
Руководства по запасным частям
Eager to see the spare parts of Dynapac SD2500C?
Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.
Данные по уплотнению
LEVEL II
Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.
Схемы
Подождите, пожалуйста, информация загружается Dynapac SD2500C?
Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.
F300CS • Dynapac – Fayat Group
- Изображения
- Размеры
| h4. Высота разгрузочная |
|---|
org/PropertyValue”>Высокопроизводительный асфальтоукладчик F300CS, стандартная рабочая ширина укладки которого составляет 3,0 м, является самой крупногабаритной машиной модельного ряда гусеничных асфальтоукладчиков. Благодаря гусеницам длиной более 3,5 м, бункеру емкостью 15 т и шнеку диаметром 500 мм рабочая ширина данного асфальтоукладчика может достигать 16,0 м. Он оборудован удобной в пользовании системой ПЛК (программируемый логический контроллер) Dynapac, которая управляет всеми функциями асфальтоукладчика. Согласно требованиям к мощению, данный асфальтоукладчик представляет собой идеальный выбор для укладки асфальта на автострадах или автомагистралях.
Базовая ширина укладки: 3 м
Макс. ширина укладки: N/A м
Макс. толщина слоя: 350 мм
Теор. вмес.: N/A
Технические характеристики
| Массы | |
| Масса | 31,20 т |
|---|---|
| Сцепление | |
| Рабочая скорость | 20 м/мин |
| Транспортная скорость | 3,60 км/ч |
| Двигатель | |
| Производитель/Тип | Deutz BF6M1015C |
| Выбросы вредных веществ согласно нормам | COM II |
| Номинальная мощность, SAE J1995 | 259 кВт (352 л.с.) @ 1 800 об./мин |
| Электрическая система | 24 В |
| Ёмкость топливного бака | л |
| Operation | |
| Пульт оператора | Передвижной влево / вправо |
| Рабочее кресло оператора | Регулируемое, с гидроамортизатором, комфортабельное кресло. |
| Конвейер | |
| Ширина транспортёра | мм |
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>Масла
Распределительный редуктор
Редуктор гусеничного привода
Редуктор привода ковейера
Редуктор привода шнека
Смазка
Сервсисные комплекты
Cервисные комплекты для обслуживания , 1000H
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4700690768 | BF6M 1013 EC |
Cервисные комплекты для обслуживания , 500H
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4700688665 | BF6M 1013 EC |
Комплекты направляющих транспортёра
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4700679633 |
Комплекты цепей
| Категория | Подкатегория | P/N | Дополнительная информация | |
|---|---|---|---|---|
| Гусеничные асфальтоукладчики | 4700679632 |
Схемы
Подождите, пожалуйста, информация загружается F300CS?
Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.

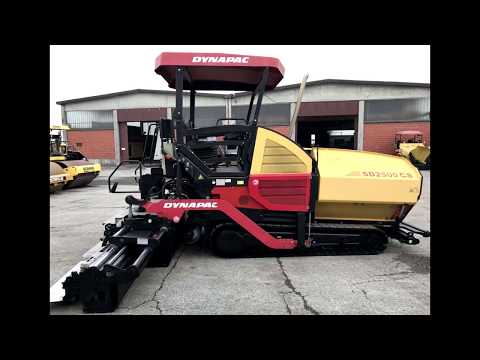

Dynapac SD2500CS • Dynapac – Fayat Group
- Опыт
- Картинки
- Размеры
| A. Ось | 2,90 м |
|---|---|
| В1. Ширина, макс. | 3,40 м |
| В2. Ширина стандартная | 2,55 м |
| В3. Ширина по центру гусениц | 1,99 м |
| С1. Ширина гусеницы | 0,32 м |
| h2. Высота, макс. | 3,90 м |
| h3. Высота, транспорт | 3,10 м |
| h4. Высота | 0,49 м |
| Л1. Длина | 6,15 м |
| Л3. Длина, бункер | 2,12 м |
org/PropertyValue”>
org/PropertyValue”>Базовая ширина укладки: 2,55 м
Макс.
ширина укладки: 10 м
Макс. толщина слоя: 310 мм
Теоретическая производительность: 800 т/ч
Особенности и преимущества
Дин@Ссылка
Инструмент для эффективного и удобного мониторинга и управления их машинным парком.
Эко-режим
Большая экономия топлива с ECO!
Стадия IV / УРОВЕНЬ 4f
Любой продукт Dynapac, оснащенный двигателем Stage IV, не только соответствует последнему уровню выбросов, но и способствует значительной экономии топлива.
Этап V / УРОВЕНЬ 4f
Любой продукт Dynapac, оснащенный двигателем Stage IV, не только соответствует последнему уровню выбросов, но и способствует значительной экономии топлива.
Вариатор скорости
Детали скорости Vario здесь
Технические данные
| Массы | |
| Масса (включая стандартную стяжку) | 18,50 т |
|---|---|
| Тяга | |
| Максимальная скорость укладки | 28 м/мин |
| Транспортная скорость, макс. | 4,0 км/ч |
| Двигатель/привод | |
| Производитель/модель | Кумминз КСБ6. 7-К200 |
| Выбросы согласно | ЕС Этап IIIA |
| Номинальная мощность, SAE J1995 | 142 кВт при 2200 об/мин |
| Электрическая система | 24 В |
| Емкость топливного бака | 337 л |
| Альтернативный двигатель | |
| Производитель/модель | Кумминз КСБ6.7-К200 |
| Выбросы согласно | Стадия V / Агентство по охране окружающей среды США T4f |
| Номинальная мощность, SAE J1995 | 149 кВт при 2200 об/мин |
| Емкость бака DEF | 37 л |
| Электрическая система | 24 В |
| Емкость топливного бака | 362 л |
| Конвейер | |
| Тип конвейера | Устройство подачи двух прутков |
| Управление конвейером | Автомат с концевыми выключателями |
| Ширина конвейера | 2 x 655 мм |
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>Руководства по эксплуатации и техническому обслуживанию
Аргументы для продажи
- Встроенные передовые решения для нивелирования
- Большой объем бункера
- Отличный обзор благодаря выдвижной кабине
- Повышенная тяга благодаря более длинным гусеницам
Руководства по запасным частям
Хотите увидеть запасные части Dynapac SD2500CS?
Пожалуйста, войдите или зарегистрируйтесь на MyDynapac, чтобы получить доступ.
Данные уплотнения
УРОВЕНЬ II
Пожалуйста, войдите или зарегистрируйтесь на MyDynapac, чтобы получить доступ.
Схема
Не терпится увидеть схемы Dynapac SD2500CS?
Пожалуйста, войдите или зарегистрируйтесь на MyDynapac, чтобы получить доступ.
Dynapac SD2550CS • Dynapac – Fayat Group
- Опыт
- Картинки
- Размеры
A. Ось | 3,36 м |
|---|---|
| В1. Ширина, макс. | 3,47 м |
| В2. Ширина стандартная | 2,55 м |
| В3. Ширина по центру гусениц | 1,99 м |
| С1. Ширина гусеницы | 0,32 м |
| h2. Высота, макс. | 3,90 м |
| h3. Высота, транспорт | 3,10 м |
| h4. Высота | 0,46 м |
| Л1. Длина | 6,63 м |
| Л3. Длина, бункер | 2,60 м |
org/PropertyValue”>
org/PropertyValue”>Базовая ширина укладки: 2,55 м
Макс. ширина укладки: 14 м
Макс. толщина слоя: 360 мм
Теоретическая производительность: 1100 т/ч
Особенности и преимущества
Дин@Ссылка
Инструмент для эффективного и удобного мониторинга и управления их машинным парком.
Эко-режим
Большая экономия топлива с ECO!
Этап V / УРОВЕНЬ 4f
Любой продукт Dynapac, оснащенный двигателем Stage IV, не только соответствует последнему уровню выбросов, но и способствует значительной экономии топлива.
Вариатор скорости
Детали скорости Vario здесь
Технические данные
| Грузы | |
| Масса (включая стандартную стяжку) | 20 т |
|---|---|
| Тяга | |
| Максимальная скорость укладки | 28 м/мин |
| Транспортная скорость | 4,0 км/ч |
| Двигатель/привод | |
| Производитель/модель | Кумминз КСБ6.7-К260 |
| Выбросы согласно | ЕС Этап IIIA |
| Номинальная мощность, SAE J1995 | 194 кВт при 2200 об/мин |
| Электрическая система | 24 В |
| Емкость топливного бака | 337 л |
| Альтернативный двигатель | |
| Производитель/модель | Камминз QSB6.7-C260 |
| Выбросы согласно | EU Stage V / US EPA t4f |
| Номинальная мощность, SAE J1995 | 194 кВт при 2200 об/мин |
| Емкость бака DEF | 37 л |
| Электрическая система | 24 В |
| Емкость топливного бака | 362 л |
| Конвейер | |
| Тип конвейера | Устройство подачи двух прутков |
| Управление конвейером | Автомат с концевыми выключателями |
| Ширина конвейера | 2x 655 мм |
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>Руководства по эксплуатации и техническому обслуживанию
Аргументы по продажам
- Интуитивно понятный пользовательский интерфейс PaveManager 2.0
- Встроенные передовые решения для нивелирования
- Большой объем бункера
- Отличный обзор со сдвижной кабиной
- Повышенная тяга благодаря более длинным гусеницам
Жидкости
Охлаждающая жидкость – без кабины
| Тип жидкости | Том | Дополнительная информация | |
|---|---|---|---|
| Охлаждающая жидкость Dynapac 100 | 27,2 л (смешанный с водой 50/50) | P/N Канистра 25 л 4812161854 |
Охлаждающая жидкость – с кабиной
| Тип жидкости | Том | Дополнительная информация | |
|---|---|---|---|
| Охлаждающая жидкость Dynapac 100 | 29,6 л (смешанный с водой 50/50) | P/N Канистра 25 л 4812161854 |
Барабанный картридж
| Тип жидкости | Том | Дополнительная информация | |
|---|---|---|---|
| Масло для бочек Dynapac 1000 | 2,2 л/бок | P/N Канистра 5 л 4812161887 Канистра 20 л 4812161888 Бочка 209 л 4812161889 |
Шестерня барабана
| Тип жидкости | Том | Дополнительная информация | |
|---|---|---|---|
| Редукторное масло Dynapac 300 | 3,5 л | P/N Канистра 5 л 4812161883 Канистра 20 л 4812161884 Бочка 209 л 4812161885 |
Двигатель
| Тип жидкости | Том | Дополнительная информация | |
|---|---|---|---|
| Моторное масло Dynapac 200 | 12,5 л смазочного масла | P/N Канистра 5 л 4812161855 Канистра 20 л 4812161856 Бочка 209 л 4812161857 |
Смазка
| Тип жидкости | Том | Дополнительная информация | |
|---|---|---|---|
| Смазка для роликов Dynapac | – | P/N Картридж 0,4 кг 4812030096 |
Бак гидравлического масла
| Тип жидкости | Том | Дополнительная информация | |
|---|---|---|---|
| Dynapac Гидравлический 300 | 41 л | P/N Канистра 5 л 4812161867 Канистра 20 л 4812161868 Бочка 209 л 4812161869 |
Гидравлическая система
| Тип жидкости | Том | Дополнительная информация | |
|---|---|---|---|
| Dynapac Гидравлический 300 | 84 л | P/N Канистра 5 л 4812161867 Канистра 20 л 4812161868 Бочка 209 л 4812161869 |
Задний мост – дифференциал
| Тип жидкости | Том | Дополнительная информация | |
|---|---|---|---|
| Трансмиссионное масло Dynapac 300 | 11 л для Limited Slip 12,5 л для No-Spin | P/N Канистра 5 л 4812161883 Канистра 20 л 4812161884 Бочка 209 л 4812161885 |
Задний мост — планетарная передача
| Тип жидкости | Том | Дополнительная информация | |
|---|---|---|---|
| Трансмиссионное масло Dynapac 300 | 2 л/бок No-Spin 1,9 л/бок | P/N Канистра 5 л 4812161883 Канистра 20 л 4812161884 Бочка 209 л 4812161885 |
Наборы для обслуживания
Комплект для вращения барабана
| Категория | Подкатегория | Артикул | Дополнительная информация | |
|---|---|---|---|---|
| Уплотнение | Однобарабанные вибрационные катки | 4812157275 |
Комплект эксцентрикового вала
| Категория | Подкатегория | Артикул | Дополнительная информация | |
|---|---|---|---|---|
| Уплотнение | Однобарабанные вибрационные катки | 4700945657 |
Сервисный комплект
| Категория | Подкатегория | Артикул | Дополнительная информация | |
|---|---|---|---|---|
| Уплотнение | Однобарабанные вибрационные катки | 4812157254 | (IIIA/T3) Комплект для запуска | |
| Уплотнение | Однобарабанные вибрационные катки | 4812157254 | (IIIB/T4i) Комплект для запуска |
Сервисный комплект, 1000H
| Категория | Подкатегория | Артикул | Дополнительная информация | |
|---|---|---|---|---|
| Уплотнение | Однобарабанные вибрационные катки | 4812156995 | ||
| Уплотнение | Однобарабанные вибрационные катки | 4812157277 | Вкл. масло |
Сервисный комплект, 2000H
| Категория | Подкатегория | Артикул | Дополнительная информация | |
|---|---|---|---|---|
| Уплотнение | Однобарабанные вибрационные катки | 4812158053 | ||
| Уплотнение | Однобарабанные вибрационные катки | 4812157255 | Вкл. масло |
Сервисный комплект, 500H
| Категория | Подкатегория | Артикул | Дополнительная информация | |
|---|---|---|---|---|
| Уплотнение | Однобарабанные вибрационные катки | 4812156994 | ||
| Уплотнение | Однобарабанные вибрационные катки | 4812157363 | Вкл. масло |
Сервисный комплект, 50H
| Категория | Подкатегория | Артикул | Дополнительная информация | |
|---|---|---|---|---|
| Уплотнение | Однобарабанные вибрационные катки | 4812156993 (включая масло) |
Комплект амортизаторов
| Категория | Подкатегория | Артикул | Дополнительная информация | |
|---|---|---|---|---|
| Уплотнение | Однобарабанные вибрационные катки | 4812157276 | ||
| Уплотнение | Однобарабанные вибрационные катки | 4812158575 | Барабан |
Комплект рулевой сцепки
| Категория | Подкатегория | Артикул | Дополнительная информация | |
|---|---|---|---|---|
| Уплотнение | Однобарабанные вибрационные катки | 4812157779 | Наклон | |
| Уплотнение | Однобарабанный вибрационный каток | 4812157780 | Повернуть |
Руководства по запасным частям
Хотите увидеть запчасти Dynapac SD2550CS?
Пожалуйста, войдите или зарегистрируйтесь на MyDynapac, чтобы получить доступ.
Добавить комментарий
