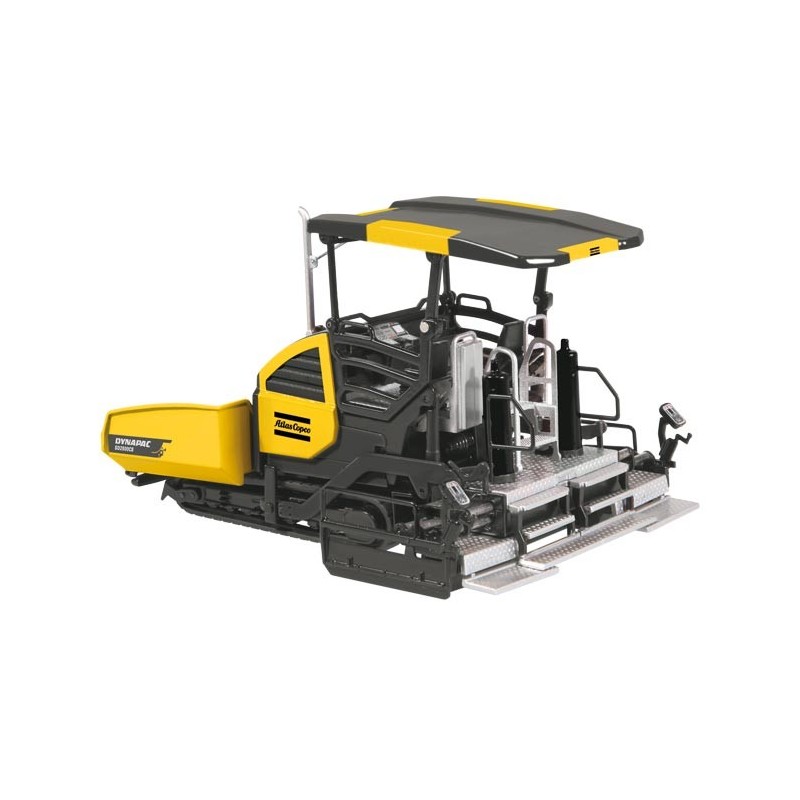

Dynapac SD2500C • Dynapac – Fayat Group

Асфальтоукладчики Dynapac SD гарантируют высокое качество укладки асфальта, надлежащее предуплотнение, ровность и необходимый профиль покрытия, что обеспечивается высокоэффективной выглаживающей плитой, равномерной подачей материала и мощным приводом. Высокотехнологичная система управления гарантирует эффективный контроль и оптимизацию всего процесса укладки асфальта.

Базовая ширина укладки: 2,55 м

Макс. ширина укладки: 9,00 м

Макс. толщина слоя: 310 мм

Теор. вмес.: 650 т/час

Преимущества
Dyn@Link

A tool to monitor and control their machine fleet efficiently and conveniently.


Eco mode

Big fuel savings with ECO!


Stage V / TIER 4f

Any Dynapac product equipped with a Stage IV engine, is not only compliant with the latest emission stage but is also contributing to great fuel cost savings.

Технические характеристики

org/PropertyValue”>
org/PropertyValue”>
Массы
Масса со стандартной плитой18,50 т
Сцепление
Рабочая скоростьдо 28 м/мин
Maximum paving speed28 м/мин
Транспортная скорость4 км/ч
Двигатель
Производитель/Тип Cummins QSB 6.7-C173
Выбросы вредных веществ
согласно нормам
Stage IIIA/IIIB/IV (T3/T4i/T4f)
Номинальная мощность, SAE J1995129 kW @2,200 rpm with stepless rpm control and ECO-Mode
Электрическая система
24 V
Ёмкость топливного бака320 л
Конвейер
Ширина конвейера2 x 655mm
Управление транспортёромАвтоматическое с концевыми выключателями

Руководства по эксплуатации и техническому обслуживанию
Сервсисные комплекты

Conveyor drive kit
КатегорияПодкатегорияP/NДополнительная информация
Гусеничные асфальтоукладчики4812035552
Conveyor guide plate kit
КатегорияПодкатегорияP/NДополнительная информация
Гусеничные асфальтоукладчики482225799
Гусеничные асфальтоукладчики4812225799From 2016 ->
Cервисные комплекты для обслуживания , 1000H
КатегорияПодкатегорияP/NДополнительная информация
Гусеничные асфальтоукладчики 4812046969Tier 3
Гусеничные асфальтоукладчики4812012384Tier 4i
Гусеничные асфальтоукладчики4812012936Tier 4F
Cервисные комплекты для обслуживания , 500H
КатегорияПодкатегория
P/N
Дополнительная информация
Гусеничные асфальтоукладчики4700691229Tier 3
Гусеничные асфальтоукладчики4812043983Tier 3
Including oil
Гусеничные асфальтоукладчики4812012378Tier 4i
Гусеничные асфальтоукладчики4812012382Tier 4i
Including oil
Гусеничные асфальтоукладчики4812012939Tier 4F
Hopper rubber kit, standard, hydr.
front flap
КатегорияПодкатегорияP/NДополнительная информация
Гусеничные асфальтоукладчики4812045834
Гусеничные асфальтоукладчики4812018438Stage IIIb/Tier 4
Stage IV/Tier 4F
Hopper rubber kit; standard
КатегорияПодкатегорияP/NДополнительная информация
Гусеничные асфальтоукладчики4812018439Stage IIIa/Tier 3
Reversing roller kit
КатегорияПодкатегорияP/NДополнительная информация
Гусеничные асфальтоукладчики4812035553
Rubber plate kit
КатегорияПодкатегорияP/NДополнительная информация
Гусеничные асфальтоукладчики4812035550
Комплект изнашиваемых деталей шнека
КатегорияПодкатегорияP/NДополнительная информация
Гусеничные асфальтоукладчики4812027478
Комплекты изнашиваемых пластин транспортёра
КатегорияПодкатегорияP/NДополнительная информация
Гусеничные асфальтоукладчики4812016660
Гусеничные асфальтоукладчики4812016660From 2016 ->
Комплекты цепей
КатегорияПодкатегорияP/NДополнительная информация
Гусеничные асфальтоукладчики4812029178single quantity of bars
Гусеничные асфальтоукладчики4812027444double quantity of bars

Руководства по запасным частям
Данные по уплотнению
LEVEL II

Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.

Схемы

Подождите, пожалуйста, информация загружается Dynapac SD2500C?

Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.

Гусеничный асфальтоукладчик Dynapac SD2500CS

Спецпредложения

Weiler E2850

Год выпуска: 2011

Наработка: 2500 м/ч



Wirtgen WR2000

Год выпуска: 2011

Наработка: 1740 м/ч



Ammann SpeedyBatch 280

Год выпуска 2012

Производительность 280 т











Гусеничные асфальтоукладчики/Dynapac SD2500CS



Гусеничный асфальтоукладчик Dynapac SD2500CS

Год выпуска: 2011

Наработка: 4701 моточасов

Рабочий вес: 20 т

Комплектация и состояние:

Выглаживающая плита VB5100TV e-3

Комплект уширителей до 7,3 метров

Система нивелировки Moba

Электронная система управления

Централизованная система смазки

Гидравлическое изменение высоты положения шнеков

Ксеноновое освещение

Стоимость – 172 800 евро

Заказ




Технические характеристики

Транспортные габариты (со сложенной плитой):

Длина: 6145 мм

Ширина: 2550 мм

Высота: 3100 мм

Двигатель: Cummins QSB 6,7-C190

Мощность двигателя: 142кВт/193л. с. при 2200 об/мин

Топливный бак: 350 литров

Напряжение бортовой сети: 24 В

Ширина плиты изменяется гидравлически с 2,5 до 5,1 метров. Предусмотрено крепление механических уширителей до 8,5 метров

Толщина укладываемого полотна: до 30 см

Транспортная скорость: 4 км/ч

Скорость при укладке: 28 м/мин

Описание:

Atlas Copco выпустило новую линейку асфальтоукладчиков Dynapac. Страна производства — Германия. По качеству исполнения, конструкции и ремонтопригодности абсолютно не отличается от более популярных марок Vogele и Volvo Abg. Двигатель — мощный Cummins с водяным охлаждением, отвечающий всем требованиям по экологичности у спецтехники в России и в мире. Плита имеет трамбовочный брус, электрический подогрев и вибрацию. Управление профилем укладываемого полотна осуществляется с двух пультов, установленных на плите. Большой вес машины, гусеничный ход и мощный двигатель позволяет отнести машину к разряду магистральных укладчиков, которые могут работать на самых крупных строительных площадках. Вместе с тем машина вписывается в габаритный груз(со сложенной плитой). Рабочее место эргономически обустроено и позволяет полностью контролировать процесс укладки и выгрузку материала в большой 6-кубовый бункер.

Плавность хода обеспечивается передачей мощности от двигателя к гусеницам через гидростатический привод с планетарными редукторами.

В целом машина очень хорошо сбалансированна, обладает всем необходимым для работы и отвечает самым современным требованием к качеству укладываемого полотна.

Вернуться к поиску:


Контакты

Представительство в

Санкт-Петербурге:

ООО “СПЕЦТЕХНИКА+”

моб.тел

+7  (921) 788-65-47

-7-921-7-888-101

e-mail: [email protected]

телефон

+7  (812) 312-54-08



e-mail: doroga2006@gmail. com







Представительство в Германии:

V&H CONSTRUCTION EQUIPMENT

Телефон: +49-515-160-59-27

моб. тел.  +49-178-712-25-06

e-mail: [email protected]

















Dynapac SD2550CS • Dynapac – Fayat Group

  • Опыт
  • Картинки
  • Размеры

org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>
A. Ось 3,36 м
В1. Ширина, макс. 3,47 м
В2. Ширина стандартная 2,55 м
В3. Ширина по центру гусениц 1,99 м
С1. Ширина гусеницы 0,32 м
h2. Высота, макс. 3,90 м
h3. Высота, транспорт 3,10 м
h4. Высота 0,46 м
Л1. Длина 6,63 м
Л3. Длина, бункер 2,60 м

Базовая ширина укладки: 2,55 м

Макс. ширина укладки: 14 м

Макс. толщина слоя: 360 мм

Теоретическая производительность: 1100 т/ч

Особенности и преимущества
Дин@Ссылка

Инструмент для эффективного и удобного мониторинга и управления их машинным парком.


Эко-режим

Большая экономия топлива с ECO!


Этап V / УРОВЕНЬ 4f

Любой продукт Dynapac, оснащенный двигателем Stage IV, не только соответствует последнему уровню выбросов, но и способствует значительной экономии топлива.


Вариатор скорости

Детали скорости Vario здесь

Технические данные

org/PropertyValue”> org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>
Грузы
Масса (включая стандартную стяжку) 20 т
Тяга
Максимальная скорость укладки 28 м/мин
Транспортная скорость 4,0 км/ч
Двигатель/привод
Производитель/модель Кумминз QSB6.7-C260
Выбросы согласно ЕС Этап IIIA
Номинальная мощность, SAE J1995 194 кВт при 2200 об/мин
Электрическая система 24 В
Емкость топливного бака 320 л
Альтернативный двигатель
Производитель/модель Кумминз КСБ6.7-К260
Выбросы согласно EU Stage V / US EPA t4f
Номинальная мощность, SAE J1995 194 кВт при 2200 об/мин
Емкость бака DEF 37 л
Электрическая система 24 В
Емкость топливного бака 353 л
Конвейер
Тип конвейера Устройство подачи двух прутков
Управление конвейером Автомат с концевыми выключателями
Ширина конвейера 2x 655 мм

Руководства по эксплуатации и техническому обслуживанию
Аргументы продаж
  • Интуитивный PaveManager 2.0 Пользовательский интерфейс
  • Интегрированное продвинутое выравнивание.0009
    Жидкости
    Охлаждающая жидкость – без кабины
    Тип жидкости Том Дополнительная информация
    Охлаждающая жидкость Dynapac 100 27,2 л (смешанный с водой 50/50) Деталь №
    Канистра 25 л 4812161854
    Охлаждающая жидкость – с кабиной
    Тип жидкости Том Дополнительная информация
    Охлаждающая жидкость Dynapac 100 29,6 л (смешанный с водой 50/50) P/N
    Канистра 25 л 4812161854
    Барабанный картридж
    Тип жидкости Том Дополнительная информация
    Масло для бочек Dynapac 1000 2,2 л/бок P/N
    Канистра 5 л 4812161887
    Канистра 20 л 4812161888
    Бочка 209 л 4812161889
    Шестерня барабана
    Тип жидкости Том Дополнительная информация
    Трансмиссионное масло Dynapac 300 3,5 л P/N
    Канистра 5 л 4812161883
    Канистра 20 л 4812161884
    Бочка 209 л 4812161885
    Двигатель
    Тип жидкости Том Дополнительная информация
    Моторное масло Dynapac 200 12,5 л смазочного масла P/N
    Канистра 5 л 4812161855
    Канистра 20 л 4812161856
    209л бочка 4812161857
    Смазка
    Тип жидкости Том Дополнительная информация
    Смазка для роликов Dynapac P/N
    Картридж 0,4 кг 4812030096
    Бак гидравлического масла
    Тип жидкости Том Дополнительная информация
    Dynapac Гидравлический 300 41 л
    P/N
    Канистра 5 л 4812161867
    Канистра 20 л 4812161868
    Бочка 209 л 4812161869
    Гидравлическая система
    Тип жидкости Том Дополнительная информация
    Dynapac Гидравлический 300 84 л P/N
    Канистра 5 л 4812161867
    Канистра 20 л 4812161868
    Бочка 209 л 4812161869
    Задний мост – дифференциал
    Тип жидкости Том Дополнительная информация
    Трансмиссионное масло Dynapac 300 11 л для Limited Slip
    12,5 л для No-Spin
    P/N
    Канистра 5 л 4812161883
    Канистра 20 л 4812161884
    Бочка 209 л 4812161885
    Задний мост – планетарная передача
    Тип жидкости Том Дополнительная информация
    Трансмиссионное масло Dynapac 300 2 л/бок
    No-Spin 1,9 л/бок
    P/N
    Канистра 5 л 4812161883
    Канистра 20 л 4812161884
    Бочка 209 л 4812161885
    Наборы для обслуживания

    Комплект для вращения барабана
    Категория Подкатегория P/N Дополнительная информация
    Уплотнение Однобарабанные вибрационные катки 4812157275
    Комплект эксцентрикового вала
    Категория Подкатегория P/N Дополнительная информация
    Уплотнение Однобарабанные вибрационные катки 4700945657
    Сервисный комплект
    Категория Подкатегория P/N Дополнительная информация
    Уплотнение Однобарабанные вибрационные катки 4812157254 (IIIA/T3) Комплект для запуска
    Уплотнение Однобарабанные вибрационные катки 4812157254 (IIIB/T4i) Комплект для запуска
    Сервисный комплект, 1000H
    Категория Подкатегория P/N Дополнительная информация
    Уплотнение Однобарабанные вибрационные катки 4812156995
    Уплотнение Однобарабанные вибрационные катки 4812157277 Вкл. масло
    Сервисный комплект, 2000H
    Категория Подкатегория P/N Дополнительная информация
    Уплотнение Однобарабанные вибрационные катки 4812158053
    Уплотнение Однобарабанные вибрационные катки 4812157255 Вкл. масло
    Сервисный комплект, 500H
    Категория Подкатегория P/N Дополнительная информация
    Уплотнение Однобарабанные вибрационные катки 4812156994
    Уплотнение Однобарабанные вибрационные катки 4812157363 Вкл. масло
    Сервисный комплект, 50H
    Категория Подкатегория P/N Дополнительная информация
    Уплотнение Однобарабанные вибрационные катки 4812156993 (включая масло)
    Комплект амортизаторов
    Категория Подкатегория P/N Дополнительная информация
    Уплотнение Однобарабанные вибрационные катки 4812157276
    Уплотнение Однобарабанные вибрационные катки 4812158575 Барабан
    Комплект рулевой сцепки
    Категория Подкатегория P/N Дополнительная информация
    Уплотнение Однобарабанные вибрационные катки 4812157779 Наклон
    Уплотнение Однобарабанные вибрационные катки 4812157780 Повернуть

    Руководства по запасным частям
    Схемы

    Хотите увидеть схемы Dynapac SD2550CS?

    Пожалуйста, войдите или зарегистрируйтесь на MyDynapac, чтобы получить доступ.

    Dynapac F1200CS • Dynapac – Fayat Group

    • Фотографии
    • Размеры

    org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>
    A. Ось 54,7 в
    В1. Ширина, макс. 111,4 в
    В2. Ширина стандартная 3,9 фута
    В3. Ширина по центру гусениц 37,0 в
    С1. Ширина гусеницы 8.1 в
    h2. Высота, макс.
    h3. Высота, транспорт 74,8 в
    h4. Высота 19,3 дюйма
    Л1. Длина, всего 14,3 фута
    Л2. Длина, транспорт 3880 мм
    Л3. Длина, бункер 51,6 в

    Эти небольшие, но мощные асфальтоукладчики специально разработаны для восстановительных и строительных работ, требующих небольшой рабочей ширины. В частности, мини-укладчики Dynapac идеально подходят для таких строительных площадок, как велосипедные дорожки, тротуары, тротуары, автостоянки и спортивные площадки.

    Базовая ширина укладки: 3,9футов

    Макс. ширина укладки: 10,2 фута

    Макс. толщина слоя: 7,87 дюйма

    Теоретическая производительность: 300 т/ч

    Особенности и преимущества
    Дин@Ссылка

    Инструмент для эффективного и удобного мониторинга и управления их машинным парком.


    Стадия IV / УРОВЕНЬ 4f

    Любой продукт Dynapac, оснащенный двигателем Stage IV, не только соответствует последнему уровню выбросов, но и способствует значительной экономии топлива.

    Технические характеристики

    org/PropertyValue”> org/PropertyValue”> org/PropertyValue”>
    Массы
    Масса асфальтоукладчика (включая стандартную плиту) 13 000 фунтов
    Тяговый
    Скорость укладки до 90 футов/мин
    Транспортная скорость 180,45 футов в минуту
    Двигатель
    Производитель/модель
    Номинальная мощность
    Емкость топливного бака галлонов
    Альтернативный двигатель
    Производитель/модель Дойц ТД2. 9 Л4
    Выбросы согласно США T4f
    Номинальная мощность 66 л.с. при 2200 об/мин
    Электрическая система 2 x 24 В, 72 Ач
    Емкость топливного бака 22 галлона
    Операция
    Пульты управления Сдвигается влево/вправо
    Платформа Выдвижная платформа
    Конвейер
    Тип конвейера Раздельный привод конвейера с центральной крышкой
    Ширина конвейера 25,6 дюйма
    Управление конвейером Автомат с концевыми выключателями

    Сервисные комплекты

    Комплект изнашиваемых деталей конвейера
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 4812009766
    Резиновый комплект для бункера, гидр.
    передний клапан
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 4812013128
    Резиновый комплект для бункера; стандарт
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 4812013164
    传送带导向轮 套件
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 Д2928
    传送带驱动包
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 Д2927
    保养 套件
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 4812009775 Уровень 3
    保养 套件 , 1000H
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 4812009686 Уровень 4
    保养 套件 , 500H
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 4812009772 Уровень 3
    刮板底板 套件
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 4812009758
    刮板链条 套件
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 4812009770
    压梁套件
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 4812009764
    履带板 套件
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 4812009691
    螺旋装置磨损件 套件
    Категория Подкатегория P/N Дополнительная информация
    紧凑型摊铺机 4812045977 Удлинительный вал шнека, лев. ч.
    紧凑型摊铺机 4812045978 Удлинительный вал шнека, прав.

    Оборудование (стандартное и дополнительное)

    Стандартное

    2 передних и 2 задних фонаря, стандартное электрооборудование, реверсивный конвейер (раздельный), приборная панель с тумблерными переключателями, экономичный режим, выдвижная платформа оператора, отдельное гидравлическое управление бункером , Механическая регулировка высоты шнека, Механические концевые выключатели конвейера, Ультразвуковые датчики шнека, сигнал заднего хода, оборудование для распыления эмульсии, насос, складные направляющие пластины для материала, светодиодные фонари

    Дополнительно

    Обрезные башмаки (9,8 дюйма или 13,8 дюйма), оборудование для распыления эмульсии (Gloria), дозатор шланга, огнетушитель, аптечка, освещение отсека шнека, комплект для укладки материала (левый или правый), Panolin Био-гидравлическое масло, Дистанционное рулевое устройство, Вращающийся проблесковый маячок, Легко регулируемый боковой щиток, Специальная окраска, Рабочая ширина

    Данные уплотнения
    УРОВЕНЬ II

    Пожалуйста, войдите или зарегистрируйтесь на MyDynapac, чтобы получить доступ.
