Двигатель KIA/HYUNDAI D4CB 2,5 л

Содержание

За историю существования двигатель D4CB модернизировался дважды. Первое поколение получило топливную систему от моторов Bosch, соответствовало нормам Евро-3. Устанавливались ДВС в машины Porter II (123 л. с.), h2/Starex (145 л. с.) и Sorento (145 л. с.).

ДВС D4CB

Второе поколение производителя удовлетворяет регламенту Евро-4. Моторы завода Hyundai комплектовали машины Porter II (126 л. с.), Starex и Sorento (170 л. с.). Третье поколение движков создано под Евро-5, эксплуатируется в автомобилях Porter II, Grand Starex/h2 и Bongo III. Топливная система здесь Delphi, двигатели мощностью 170 л. с. оснащены турбокомпрессорами VGT с изменяемой геометрией.

Технические характеристики D4CB

Корейским производителем Kia/Hyundai в двигателе использована классическая конструкция:

• чугунный блок и выпускной коллектор, легкосплавная головка ГБЦ и коллектор впускной;
• схема двигателя соответствует рядной четверке продольного расположения по ходу движения транспортного средства с приводом на задний мост;
• дизель атмосферный, изготовителем производится регулировка параметров под конкретную модель автомобиля, потому крутящий момент/мощность могут отличаться;
• для сложных эксплуатационных условий руководство компании разработало Турбо версию мотора мощностью 170 л. с.

Поперечное расположение мотора

Двигатель D4CB Turbo

Увеличены объемы камер сгорания за счет хода поршня и диаметра цилиндров, которые проточены в блоке без использования гильз.

Все технические характеристики базовой версии D4CB собраны в таблице:

Изготовитель	Hyundai/Kia
Марка ДВС	D4CB
Годы производства	1996 – …
Объем	2497 см3 (2,5 л)
Мощность	85,3 – 125 кВт (116 – 170 л. с.)
Момент крутящий	245 – 441 Нм (на 2200 об/мин)
Вес	117 кг
Степень сжатия	17,7
Питание	прямой впрыск, ТНВД
Тип мотора	рядный дизель
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	схема DOHC, оригинальный профиль кулачков
Материал блока цилиндров	чугун
Диаметр цилиндра	91 мм
Поршни	оригинальные, дюралевые
Коленвал	кованый стальной
Ход поршня	96 мм
Горючее	ДТ (солярка)
Нормативы экологии	Евро-3/5
Расход топлива	7,9 – 15 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 10W40
Какое масло лучше для двигателя по производителю	Mobil Delvac XHP LE, Motul X-Clean, Chevron Delo 400 LE, Mobil 1 Turbo Diesel Truck
Масло для D4CB по составу	синтетика, полусинтетика
Объем масла моторного	4,5 л
Температура рабочая	95°
Ресурс ДВС	заявленный 150000 км реальный 250000 км
Регулировка клапанов	гидрокомпенасторы
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на D4CB	Свечи накала
Зазор свечи	1,1 мм
Цепь ГРМ	двухрядная
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	Mahle OC526, Mann
Маховик	чугунный с венцом для стартера
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 22 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1

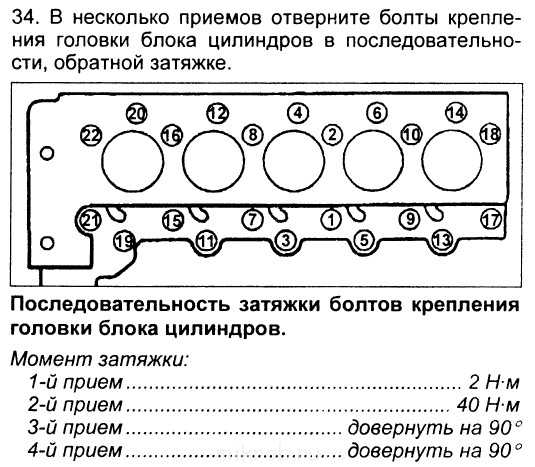

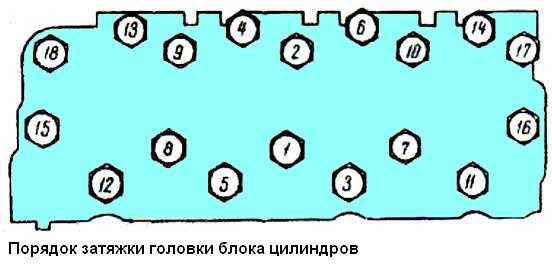

Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 133 Нм (коренной) и 60 м, 35 Нм + 60° (шатунный) головка цилиндров – четыре стадии 5 Нм, 49 Нм + 90° + 90°

В движение навесное оборудование и ГРМ приводится тремя цепями:

• верхняя вращает распредвалы;
• нижняя крутит правый балансирный вал и маслонасос;
• средняя приводит в движение левый балансировочный вал и ТНВД.

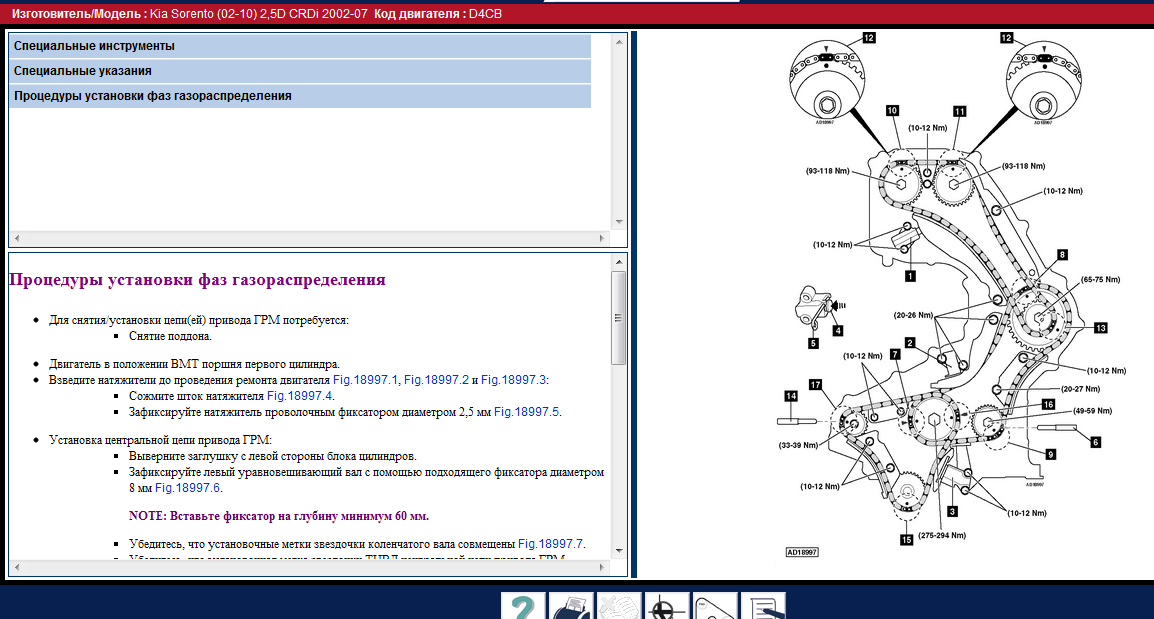

Схема цепной передачи

В мануал входит описание рабочих параметров и инструкция по обслуживанию, ремонту мотора.

Особенности конструкции

Изначально двигатель D4CB создавался для заднеприводных машин, поэтому расположен под капотом продольно. Важной особенностью конструкции является наличие медных колец на форсунках, которые необходимо менять через 30 тысяч пробега. В противном случае они прогорают, забивают маслоприемник и каналы, которые невозможно промыть. Приходится разбирать мотор для очистки.

Остальными нюансами конструкции являются:

• прокладка ГБЦ металлическая безусадочная, поэтому после каждой разборки необходимо шлифовать посадочные поверхности блока и головки;
• регулировка тепловых зазоров клапанов осуществляется гидрокомпенсаторами, поэтому качество масла должно быть очень высоким;
• механизм газораспределения DOHC с двумя верхними распредвалами;
• в цилиндрах нет гильз, они проточены и хонингованы непосредственно в теле блока;
• каналы рубашки охлаждения созданы при отливке блока;
• дюралевые поршни не имеют стальных усиливающих вставок;
• валы балансира снижают вибрации и колебательные нагрузки на авто;

Механизм газораспределения DOHC

Блок цилиндров в сборе с ШПГ

Коленвал D4CB

Производителем выполнена промышленная форсировка дизеля за счет расточки цилиндров и увеличения хода поршня. После выработки ресурса цилиндрами капитальный ремонт возможен либо гильзованием, либо расточкой под ШПГ другого производителя. Изменением версии прошивки ЭБУ можно увеличить мощность на 20 л. с. максимум, так как этот потенциал заложен в конструкцию изначально.

Перечень модификаций ДВС

Для кроссоверов, минивэнов и грузовиков необходимы не одинаковые эксплуатационные характеристики, поэтому существуют модификации моторов D4CB со следующими настройками ЭБУ:

• 116 л. с./243 Нм;
• 123 л. с./320 Нм;
• 133 л. с./343 Нм;
• 140 л. с./392 Нм.

Существует турбированный вариант ДВС с характеристиками 170 л. с./441 Нм и конструктивными особенностями:

• изменяемая геометрия турбины исключает эффект турбоямы, на любых оборотах обеспечивается прирост динамики;
• навесное оборудование имеет ресурс 100000 км, требует замены при снижении тяги, появлении черного дыма, свиста и появлении масла в интеркуллере.

Клапан ЕГР

В остальном устройство турбированного мотора не отличается от атмосферного силового привода. Однако резко увеличиваются нагрузки на ЦПГ, масло рекомендовано менять чаще – каждые 5 тысяч пробега.

Плюсы и минусы

Основным достоинством D4CB являются улучшенные характеристики двигателя для грузовиков и минивэнов. Низкий расход ГСМ, высокий эксплуатационный ресурс, возможность многократного капремонта. Благодаря изменению версии прошивки ЭБУ моторы полностью соответствуют эксплуатационным условиям не одинаковых транспортных средств. Впрыск Common Rail напоминает инжекторную систему Direct Inject, считающуюся самой экономичной.

Схема впрыска Common Rail

Недостатками силового привода являются:

• высокий эксплуатационный бюджет из-за коротких сроков между плановыми ТО;
• впрыск Common Rail чувствителен к качеству дизтоплива;
• медные кольца на форсунках быстро разрушаются;

Не вызывает нареканий головка блока цилиндров, зато ТНВД обладает низким ресурсом.

Список моделей авто, в которых устанавливался

Дизельный мотор D4CB устанавливался на несколько автомобилей производителя Hyundai:

• h2/Starex – фургон iLoad, автобус iMax, с 1996 года;
• Porter – автобус, пикап, фургон, с 1996 года.

Hyundai Starex

Комплектовались дизелем D4CB и корейские машины Kia:

• Sorento – среднеразмерный кроссовер;
• Bongo – грузовик с классической кабиной, Super Cab (3 места) и Double Cab (6 мест).

Kia Bongo

В других моделях авто этот дизель не использовался. Основным недостатком является скрученный пробег б/у транспортных средств с этим силовым приводом, поступающих на рынок РФ. Пользователи несвоевременно меняют масло и расходники, снижается ресурс двигателей.

Регламент обслуживания D4CB

Производитель рекомендует обслуживать двигатель D4CB с учетом качества ГСМ на внутреннем рынке Кореи. Для условий РФ следует сократить сроки замены расходных материалов и запчастей до следующих значений:

• цепь ГРМ должна меняться через 100 тысяч пробега, навесного оборудования и балансировочных валов 150 тысяч, соответственно;
• система охлаждения нормально работает при замене антифриза каждые 30 000 км или 3 года;
• замена масла и масляного фильтра для атмосферного дизеля производится после 7,5 тысяч км, турбированного мотора – 5 тысяч пробега;
• топливный фильтр подлежит замене после 30000 км, воздушный следует менять ежегодно;
• во избежание картерных газов систему вентиляции нужно прочищать после 20000 км;
• замена свечей производится ежегодно, АКБ через 60000 км.

Замена турбины

Сроки ТО дополнительно снижаются, если владельцем производилась модернизация для увеличения крутящего момента и мощности.

Обзор неисправностей и способы их ремонта

При обрыве верхней цепи мотор D4CB своими поршнями в обязательном порядке гнет клапана. Для этого дизеля выявлены следующие неполадки:

Перегрев	1)разрушены шатунные вкладыши, забиты каналы смазки	1)замена вкладышей
Стук внутри ГБЦ	выработка гидротолкателей	замена расходников
Увеличение расхода масла	1)износ прокладок топливной системы 2)выработка маслосъемных колпачков, колец	1)замена прокладок 2)замена колпачков, колец

С увеличением эксплуатационного ресурса увеличивается износ зубчатого венца маховика с оригинальной формой зуба и дополнительного венца для подключения бендикса стартера.

Ремонт D4CB

Варианты тюнинга мотора

Изначально двигатель D4CB не полностью удовлетворяет требованиям владельца, поэтому чаще всего применяется чип тюнинг для «отката» к заводским настройкам по следующей схеме:

• чтение ошибок, удаление их аппаратным методом;
• заливка новой версии ПО.

При этом важно понимать, что тюнинг снизит экологические нормы до Евро-2/3. Появится подхват, уже со средних оборотов, при понижении передачи исчезнут «кивки» автомобиля.

Чип тюнинг D4CB

В отличие от атмосферных бензиновых ДВС обычно расход солярки вначале снижается, но на высоких оборотах увеличивается.

Дополнительно возможен тюнинг за счет отключения ЕГР клапана, с помощью которого производится рециркуляция выхлопа. В сервисных центрах владельцу обычно дается 2 недели для опробирования новых режимов движка. В это время возможен возврат заводских настроек, если характеристики не соответствуют его ожиданиям.

Таким образом, дизель D4CB имеет несколько вариантов настроек рабочих характеристик в диапазоне 123 – 130 л. с мощности и 243 – 392 Нм крутящего момента. Существует Турбо версия с 170 л. с и 441 Нм параметрами.

Если у вас возникли вопросы – оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
