Траншеекопатель

Траншеекопатель это часть строительного оборудования которое используется для того что бы копать траншеи, особенно для прокладки труб и кабелей, для установки дренажных или окопных канав в военное время.

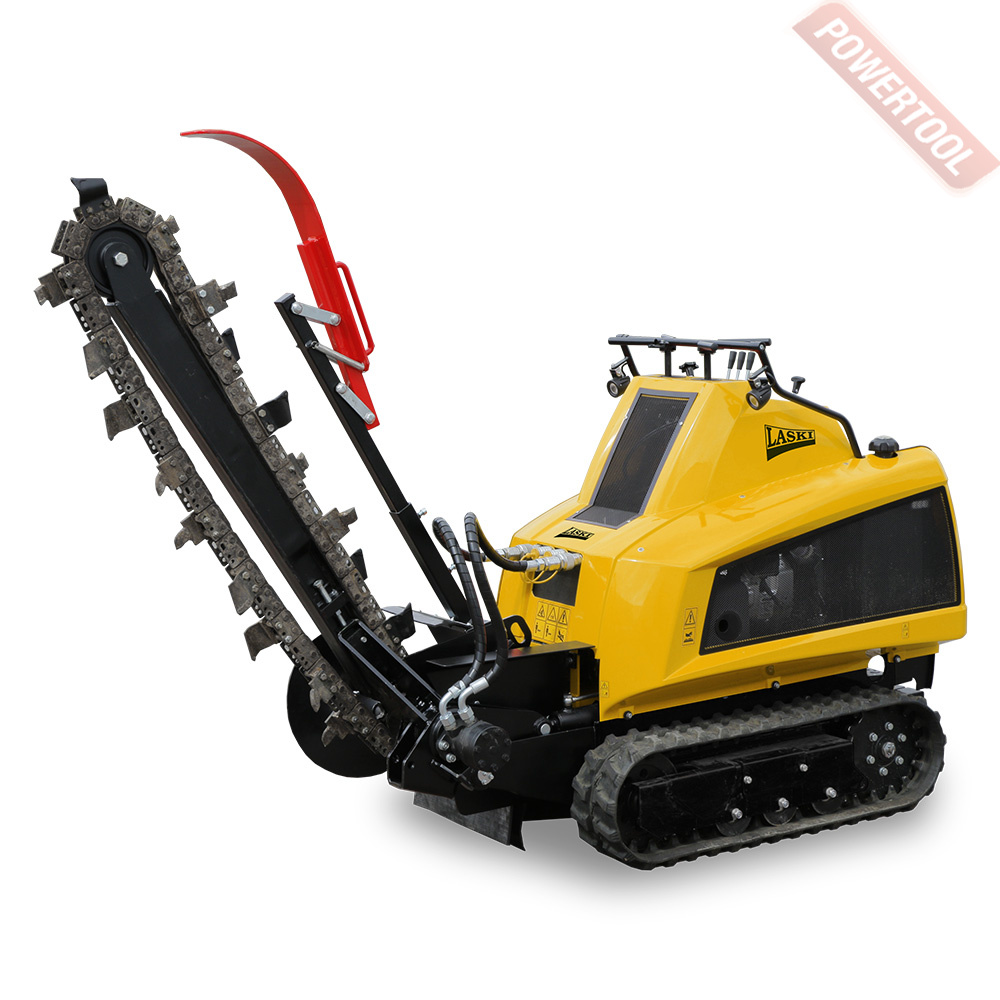

Траншеекопатель может варьироваться в размерах от мотоблок моделей, приспособленых для погрузчиков или тракторов, и очень тяжелой гусеничной тяжелой техники.

Типы

Траншеекопатели бывают разных размеров и могут использовать различные орудия копания, в зависимости от требуемой ширины и глубины траншеи и твердости поверхности которые должны быть вскрыты.  С

Траншеекопателями следует обращаться с особой осторожностью, потому что они очень опасное оборудование.

Траншеекопатель в виде колеса

Траншеекопатель колесо или rockwheel состоит из зубчатого металлического колеса. Это дешевле в эксплуатации и обслуживании, и может сократить тяжелые земляные работы, чем цепь типа траншеекопатели.

Благодаря колесу можно работать в жесткой или мягкой почве, либо в однородной (плотных горных пород, ил, песок) или гетерогенный (сплит или щебня, наносов, морены). Это особенно хорошо, так как режущее колесо работает по очистке почвы, как роторный, но не как рашпилем (цепной траншеекопатель). Следовательно, оно будет менее чувствителен к присутствию блоков в почве. Они также используются, чтобы сократить тротуар для содержания дорог и получить доступ к инженерным коммуникациям по дорогам.

Благодаря своей конструкции колеса могут позволить достичь с той же переменной режущей глубины, сохраняя постоянный угол обработки почвы с относительно небольшим диаметром колеса (что позволяет снизить вес и, следовательно, давление на землю и высоту устройства для транспортных целей, в частности).

Последнее, но не менее преимущество предлагаемых режущих элементов. Эти сегменты (от 6 до 8 в зависимости от диаметра), которые размещены вокруг колеса, имеют зубья, которые более или менее уплотнены в зависимости по какой либо причине, что им придется столкнуться.

Эти инструменты, которые могут быть легко заменены вручную и позволяют регулировать по разной ширине резки на одном колесе. Зубы расположены в полу сферической конфигурации, чтобы увеличить удаления материалов из траншеи. Зубы на rockwheel съемные и выполнены из высокопрочных сталей (HSLA стали, инструментальные стали и быстрорежущей стали) или твердого сплава. Когда машина находится в интенсивном использовании, зубья, возможно, придется часто менять, даже ежедневно.

Система прокладки и эжекторов позволяет перенести раскопки материалы от края траншеи, и поэтому, чтобы избежать возможной “переработки”. Колесные траншеекопатели могут быть установлены на трассах с резиновыми шинами.

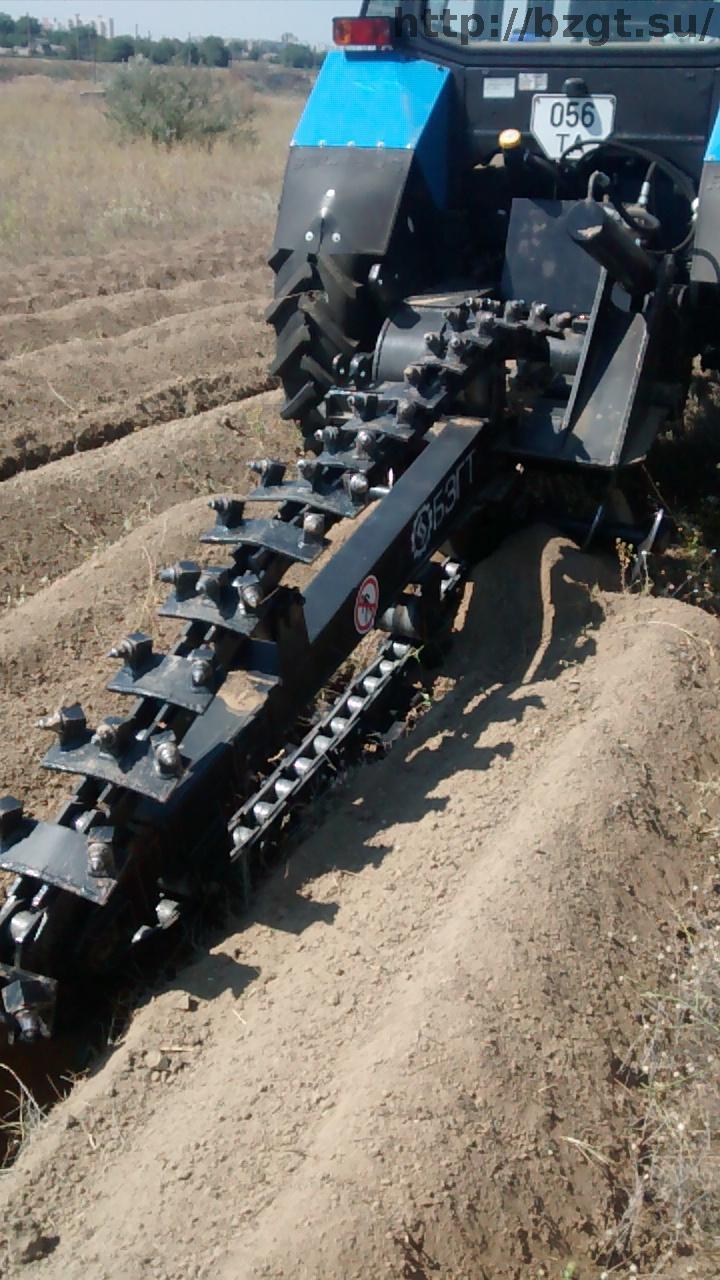

Цепные траншеекопатели

Цепной траншеекопатель режет с рытья цепи, которая приводится в движение вокруг округлой металлической оправе, или бума. Она похожа на гигантскую бензопилу. Этот тип траншеекопателя может рыть основания, что это слишком сложно, чтобы разрыть ковшом типа экскаватора. Этот тип траншеекопателя может сократить узких и глубоких траншеях. Угол наклона стрелы можно регулировать для контроля глубины резания. Чтобы вырезать траншеи, бум проходит под фиксированным углом, а машина ползет медленно.

Цепной траншеекопатель является отличным инструментом для рытья траншей для больших диаметром сетей (телекоммуникации, электричество, канализация, вода, газ, канализация….), особенно в сельской местности. Раскопаные материалы могут быть удалены по конвейерной ленте обратимой либо справа или слева.

Существуют различные методы для раскопки траншеи в рок – в основном сверла и взрыва, гидромолоты и цепные траншеекопатели. Выбор методов земляных траншей необходимо принимать во внимание целый ряд рок-н-машина свойствами. Предполагается, что преимущества использования цепочки траншеекопатели в подходящих рок перевешивают недостатки и, возможно, затрат и выгод и меньше негативных экологических эффектов по сравнению с альтернативными методами.

Цепные траншеекопатели с приводом от МОМ трактора, копатель для копания глубиной 10 см.

описание продукта

Цепная траншеекопатель широко используется на ферме или малых строительных ирригационных, труб, проволоки, например, прокладки, и садовых садовых работ по выжигу.

1 соответствие CE, надежное качество
2 можно регулировать ширину и глубину
3 соответствие любому типу трактора, экономия трудозатрат

4 100 мм/ч высокая эффективность работы

параметры продукта

Технические характеристики цепной траншеекопателя
 Модель

	АУМ
Мощность   вспомогательных тракторов	30 л.с.
Скорость работы	100 м/ч.
Давление   в масляном баке	16 МПа
Глубина траншейных работ	0–220 см.
Ширина траншейных работ	10–60 см.

Рабочее шоу цепной траншеекопатель

Упаковка и доставка

Упаковка и транспортировка цепной тары

Профиль компании

Weifang Taiyue Machinery Equipment Co., Ltd. Является экспертным производителем сельскохозяйственной техники, основанным на объектах площадью 20, 000 квадратных метров и активах в размере 10 миллионов долларов США. Основные продукты: траншеекопатели, фронтальный погрузчик, обратная лопата, деревянные кусачки, включая трактор дробилка для древесных отходов и самопитание дробилка для древесных отходов, трактор, сеялка, прицеп для фермы, пресс-подборщик, Можно установить косилку для сена, сенные грабли, плуг, борону и другое сельскохозяйственное навесное оборудование и т.д., которое можно настроить и обработать в соответствии с особыми требованиями клиентов или изготовить OEM-оборудование.

Благодаря качественному продукту, разумной цене и лучшим послепродажное обслуживание мы получили хорошую репутацию во всем мире, таких как Европа, Северная, Америка, Центральная и Южная Америка, Африка, Австралия, Новая Зеландия, например, в странах мира.

Сертификации

Послепродажное обслуживание

Мы предоставляем гарантию на 18 месяцев, любая проблема, бесплатная отправка детали по воздуху.
Мы также можем сделать OEM машины для ваших потребностей, таких как логотип, индустриальные шины, упаковка, основная часть, например.
Для небольшого количества, время доставки составляет 10-15 дней.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

В. Вы являетесь заводом или торговой компанией?
О: Мы являемся заводами для тракторов и навесного оборудования, мы можем поставлять различные решения для сельского хозяйства с надежным качеством
и хорошие цены на машины.

Q.какой платеж может быть приемлемым?
Ответ: Мы можем принять  оплату по T/T, L/C и т.д.

В. как насчет качества производства и срок поставки?

О: Мы только долго ведем бизнес-кооперации, поставляя надежное качество, каждое производство будет испытано много раз
до доставки и может доставлен товар в течение 10-15 дней, если небольшое количество.

В. как насчет обслуживания вашей компании?
A: Наша компания предоставляет 18 месяцев гарантии, любая проблема кроме ошибки работы, будет поставлять бесплатно детали, если необходимо, воля
Отправьте заявку на решение этих проблем за границу. Мы также можем предоставить деталь для машин, которые использовались в течение 6 лет, поэтому заказчик
не беспокойтесь о дальнейшем использовании машины.

В. как  мы можем гарантировать   качество вашей  компании?
A:мы принимаем  пробные заказы , чтобы вы могли доверять нашей компании и   качеству нашей продукции.




В: Можете ли вы принять логотип клиента, например, запросивного?

A:Да, мы можем делать это по мере потребностей клиента, создавать логотип или этикетку для клиентов, OEM-производитель доступен.



Особенности и возможности применения гидравлических траншеекопателей

Компания Barreto MFG, основанная в США в 1983 году, начала заниматься производством гидравлических траншеекопателей в 1995 году. Ранее под брендом barreto продавались только гидравлические культиваторы, которые сумели довольно быстро завоевать рынок землеобрабатывающего оборудования. Сегодня оборудование баррето благодаря узкой направленности отличается уникальной надежностью и производительностью.

Одним из востребованных видов оборудования компании являются ручные цепные траншеекопатели, то есть баровые установки. Эта легкая землеройная техника используется для копания траншей и дальнейшей прокладки различных инженерных коммуникаций, таких как трубопроводы и электросети. Актуален траншеекопатель малогабаритный тогда, когда использовать крупное самоходное оборудование нерентабельно или просто невозможно. Также баровые машины могут применяться для рыхления твердого грунта, подготовки участков земли под стройплощадки для укладки фундамента, резки почвы на блоки для упрощения посадки деревьев и кустарников, изготовления дренажных траншей.

Обладает траншеекопатель ручной рядом достоинств. В частности, он позволяет механизировать и тем самым облегчить самые трудоемкие процессы в ходе землеройных работ и обеспечивает возможность прокапывать траншеи необходимой глубины с максимально ровными краями. Применяя транешеекопатель, также можно значительно снизить риск обвала земли над краем прорытой траншеи. Грунторезы могут эффективно работать с различными типами почвы, а наиболее мощные агрегаты могут разрезать даже мерзлый грунт. В целом, траншея имеет более аккуратный и ровный вид по сравнению с той, которая получает при работе экскаватором. При одинаковой длине траншеи грунторез выкапывает меньший объем грунта, тем самым упрощает и ускоряет процесс засыпания траншеи после завершения прокладки коммуникаций.

Все баровые установки можно подразделить на механические и гидравлические. Любая гидравлическая баровая машина по сравнению с механическими является более мощной и неприхотливой в обслуживании. Только гидравлический бара грунторез способен работать в мерзлой почве на глубине до 1200 миллиметров.

Требования при техническом обслуживании барового оборудования не очень высоки. Чтобы баровая установка работала на протяжении многих лет, нужно своевременно заменять масло в гидросистеме и двигателе, смазывать вращающиеся узлы, заменять зубья цепи и подтягивать ее.

Поделиться с друзьями:

Другие статьи

Оптимизация установок и повышение скорости работы – залог рентабельного производства траншеекопателей

01.02.2008

Американский опыт, статья из журнала Construction Equipment

Для того, чтобы обеспечить возможность применения траншеекопателей в любых условиях, а также максимальный крутящий момент двигателя, зачастую требуется подгонка зубцов, длины стрелы, ходового привода и цепной передачи.

Траншеи с поворотом

Траншеекопатель прокладывает резкие повороты траншеи, которые повышают боковое давление, оказываемое на стрелу. Это давление может повредить машину. Если план прокладывания траншеи предусматривает резкий поворот, необходимо прокопать траншею до того места, где должен быть поворот. Стрелу необходимо вынуть из траншеи и переместить ее, расположив под необходимым углом на достаточном расстоянии позади от проложенной траншеи, чтобы начат прокладывать вторую траншею. Прокладывать ее желательно при большей глубине, чем это указано в чертеже, до пересечения с первой траншеей. Пространство скрещивания двух траншей заполнится землей. Если труба, которую необходимо проложить под землей, слишком жесткая, и ее невозможно согнуть под острым углом, необходимо выкопать внутренний угол, чтобы оставить место под более плавный поворот.

Подстройка скорости

Максимальная скорость работы копательной цепи редко является наилучшим выбором для обеспечения максимальной продуктивности работы траншеекопателя. Для того чтобы совместить ходовую скорость и скорость цепи, необходимо достичь высоких оборотов холостого хода двигателя. Когда ходовой привод начнет медленно двигать машину вперед, необходимо начать прокладывать траншею требуемой глубины. Далее следует увеличить ходовую скорость до тех пор, пока двигатель замедлится на 10% (200-300 оборотов/мин.). Далее нужно следить за тахометром и одновременно замедлять скорость работы цепи. Если двигатель увеличит число оборотов, необходимо снова увеличить ходовую скорость до тех пор, пока двигатель не замедлится. Это действие следует повторять каждый раз, когда количество оборотов двигателя возрастает.

Угол стрелы

Для того чтобы процесс прокладывания траншеи проходил наиболее плавно, стрела должна быть полностью опущена. В этой позиции обеспечивается наилучшее сцепление машины с землей, и при надлежащей скорости хода зубья траншеекопателя буквально вонзаются в землю. Если стрела даже немного поднята, вес цепи начинает тянуть траншеекопатель в обратную сторону. В этом случае машина будет подпрыгивать, когда цепь находит на камни или корни деревьев. Для наиболее эффективной работы необходимо установить длину стрелы в соответствии с глубиной траншеи.

Проверка натяжения цепи

Необходимо проверять натяжение цепи дважды в день. Держа стрелу в горизонтальном положении, необходимо измерить расстояние от нижней полосы износа стрелы до цепи. Для того чтобы подобрать оптимальное натяжение, необходимо свериться с руководством для операторов.

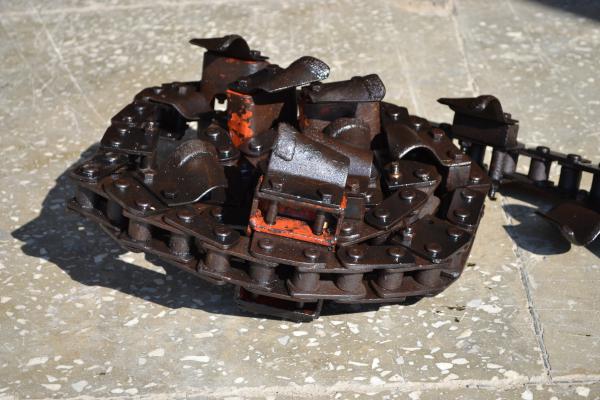

Типы цепей

Существует три типа цепей в зависимости от тяжести грунтов:

Цепи для мягких грунтов с чашевидными зубъями – используются в мягких грунтах (глина- суглинок), обладают в этих грунтах наибольшей производительностью и хорошо отчищают траншею.

Цепи для тяжелых грунтов деляться на два типа: с вращающиеся твердосплавными зубъями и с приваренными твердосплавными зубъями – все эти цепи используються для тяжелых и смерзшихся грунтов.

Существуют комбинированные цепи позволяющие в некоторой степени приспособиться к особенностям неоднородных грунтовых условий но имеющих недостатки характерные для обоих типов цепей.

Такие качества как гибкость в работе и транспортабельность траншеекопателей зачастую воспринимаются как должное. Однако для того чтобы гарантировать эффективность и прибыльность прокладывания траншей, необходимо перспективное планирование.

“Большое число операторов покидают базу, не зная, в чем именно будет заключаться предстоящая работа, с каким типом почвы придется работать, какие препятствия могут встать на пути подземных работ,” – говорит Брент Болей (Brent Bolay), старший менеджер по продукции компании Ditch Witch®. “У них нет возможности подобрать стрелу необходимой длины в зависимости от глубины траншеи или зубцы в зависимости от состояния грунта. Все эти кажущиеся мелочи смогли бы сделать их работу более продуктивной.”

Как правило, для того чтобы определить местоположение линий коммуникаций, оператору достаточно сделать один звонок в местную службу One Call. Однако любой оператор, который хочет повысить продуктивность своей работы, также должен проверить условия почвы, в которой придется прокладывать траншею, а также осведомиться о требованиях к работе перед тем как начать прокладку коммуникаций. Эта информация очень важна, поскольку она помогает подготовить траншеекопатель к эффективной работе.

По сравнению с другой техникой, траншеекопатели работают гладко и без перебоев. Наибольшей эффективности эти машины достигают в том случае, когда стрела полностью погружена в траншею. Вращение копательной цепи тянет машину вниз, улучшая силу сцепления, а ходовой привод просто направляет зубья в проем. Если стрела хотя бы незначительно приподнята, нагрузка копательной цепи направлена в противоположную сторону к задней части машины. Когда цепь соприкасается с корнями деревьев или камнями, машина будет подпрыгивать на ходу. Вот почему необходимо знать необходимую длину стрелы для прокладывания траншеи определенной глубины до начала работ.

“Часто ответственность за смену стрелы или копательной цепи возлагается на оператора,” – говорит Болей. “Ему приходится оценить объем работ, который предстоит сделать, а также то, как повлияет на повышение продуктивности выбор другой конфигурации траншеекопателя. “

Цепь для копания и стрела траншеекопателя предназначены для быстрой смены условий, однако тратить время на изменение конфигурации траншеекопателя вряд ли стоит, если дело идет о прокладывании неглубокой траншеи за пол дня или за день. Приняв во внимание заявки на предстоящую работу, а также работу, выполненную в течение прошлого сезона, можно определить среднюю длину стрелы, которая подходит в работе в большинстве случаев.

Часто операторы делают изменения в конфигурации зубьев на цепи.

“Для работы в обычных условиях почвы подходят чашевидные зубья, которые являются стандартом в индустрии,” – говорит Болей. “Они не только разрезают почву, но и позволяют вынимать грунт из траншеи. Они хорошо вычищаю траншею.”

Зубья траншеекопателя, прикрепленные болтами или приваренные, легко заменить. При необходимости у оператора под рукой всегда должны быть нужные зубья.

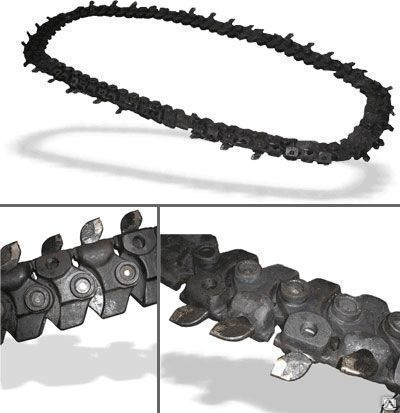

“При работе с твердой почвой или камнем, как правило, используется известный в индустрии уже в течение многих лет самозатачивающиеся ротационные зубья, конец которых сделан из из карбида вольфрама,” – говорит Болей. “Они могут быть использованы в различных комбинациях с чашевидными зубьями. Самозатачивающиеся зубья крошат камень, а чашевидные зубья эффективно вынимают грунт.”

В индустрии эти зубья называются «акульими». Они имеют треугольную форму и по виду напоминают зубы или спинной плавник акулы. Их концы сделаны из карбида, который позволяет крошить твердую спресованную глину или легкие камни. Акульи зубья монтируются в неподвижном положении. Иногда на задней стороне зуба имеется стержень, который помогает выгребать грунт из траншеи.

Цепь с двойным или четверным шагом и имеет чередующиеся зубья на одной из противоположных сторон звена, либо по обеим сторонам звена. Для работы в экстремальных условиях применяются горизонтальные пластины, крепящиеся болтами или приваривающиеся к верхней части каждого звена. На верху каждой из таких пластин имеются зубья или резцедержатели.

В зависимости от условий почвы, могут применяться пять или шесть комбинаций зубьев. Вот почему необходимо найти местных дилеров, которые имеют возможность привести экспертизу, которая поможет в выборе конфигурации копательной цепи. При изменении условий также может потребоваться смена зубьев в течение однократной операции.

Многие типы цепей могут адаптироваться к различным условиям работы. Добавление ряда более острых «акульих» зубьев или чашевидных зубьев занимает, как правило, всего 10-15 минут.

Если вы не хотите, чтобы машина прокладывала более широкую траншею, чем вам необходимо, измерьте внешний диаметр прокладываемой трубы. Если при присоединении частей трубы образуется более широкий участок, необходимо замерять и его. Также прибавьте к этому пространство, которое потребуется рабочим для установки трубы. Обычно это составляет от 5см до половины диаметра трубы, в зависимости от типа инсталляции.

“Запомните, что в ходе работ со временем зубья затупляются, поэтому вы не сможете прокапывать такие широкие траншеи, как это необходимо, ” – говорит Болей.

Осмотр цепи на предмет наличия затупившихся зубьев – это обязанность оператора.

Это в особенной степени относится к ситуациям, когда при работе задействуются наконечники из твердых сплавов для работы с камнем или замерзшим грунтом. В ходе работы эти наконечники должны вращаться. Если вращение отсутствует, образуются плоские участки, либо это ведет к затуплению зубьев.

Вращающиеся концы необходимо слегка подбить молотком, чтобы они легко выходили из держателей, и выкрутить их вручную. Зубцы, которые застряли в держателях, необходимо вытащить, затем прочистить держатель или сменить зуб.

Очистка цепи повышает продуктивность. Когда зуб изнашивается, его необходимо заменить. Те же правила ухода справедливы и для траншеекопателей.

Также оператор обязан следить за натяжением цепи. Это также влияет на продуктивность работы.

Если цепь натянута слишком сильно, машине требуется больше мощности, чтобы приводить ее в действие, а это черевато большой нагрузкой на стрелу. Если цепь, наоборот, будет слабо натянута, она может выпасть из стрелы или не взаимодействовать с буром надлежащим образом. Это может стать причиной преждевременного износа цепи.

Натяжение цепи необходимо проверять дважды в день. Для этого необходимо придерживать стрелу в горизонтальном положении и измерить провисание возле центра стрелы. Надлежащий прогиб для того или иного вида техники определен в инструкции.

Приспособить длину стрелы можно легко при помощи гидравлической системы. Этот процесс немного различается, в зависимости от вида машины, однако как правило, для этого требуется отвинтить пару гаек, влить смазочное вещество в резервуар и затем выдвинуть резервную часть из стрелы. Дополнительная смазка позволит втянуть стрелу и ослабить цепь.

Перед тем как начать прокапывать траншею, необходимо расположить стрелу на расстоянии нескольких метров позади начальной точки предполагаемой траншеи, включить двигатель на средний-высокий режим и начать медленно продвигаться вперед, прежде чем зубья войдут в землю. Начинать лучше с небольшой скорости. Это позволит оператору понять, с какой скоростью ему лучше работать и почувствовать различные препятствия до того, как они смогут причинить ущерб.

Если условия почвы не соответствуют ожидаемым, перед началом работы не поздно внести изменения.

Приводы траншеекопателей и ходовые приводы продолжают совершенствоваться, обеспечивая все большую гибкость в настройке скорости работы цепи и скорости хода. Единственное, о чем стоит помнить пр выборе скорости работы – это то, что работа при более высокой скорости не обязательно более продуктивна.

Машину не следует ставить на полную мощность, если только грунт не настолько мягкий, что позволяет быстро без труда прокапывать траншею. Это возможно только на песчаных участках. почвах. В нормальных условиях машина должна работать при 75% от полной скорости.

Заставляя машину работать на максимальной скорости, оператор рискует быстро затупить зубья цепи. Основная цель оператора – работать при наименьшей скорости, не снижая продуктивности.

Траншеекопатели обеспечивают наибольшую продуктивность, когда они работают с максимальным крутящим моментом. При этом оператор балансирует скорость работы цепи и ходовую скорость, добиваясь того, чтобы зубья копали мягко и в то же время продуктивно. Задача состоит в том, чтобы заставить работать траншеекопатель при определенной скорости, чтобы крутящий момент составил 90% от пикового значения.

Небольшие дизельные двигатели, которые используются в большинстве моделей, работают со скоростью 2,200 – 2,500 оборотов/мин. Как правило, пикового значения крутящего момента они достигают при 2,000- 2,250 об/мин. При этом каждый траншеекопатель имеет свои отличительные особенности кривой крутящего момента, поэтому оператору будет необходимо найти в инструкции список кривых крутящих моментов, а также скорости двигателей, при которых восходящая кривая выпрямляется и движется горизонтально.

Опытные операторы улавливают этот момент по ощущениям и по звуку. Более старые двигатели дают понять о том, с какой нагрузкой они работают, по черным выхлопным газам, вырывающимся из трубы. Это происходит, когда эти двигатели работают с максимальным крутящим моментом. Современные дизельные моторы, обеспечивающие малую эмиссию, не позволяют применять этот принцип.

Для того чтобы определить скорость, при которой траншеекопатель максимально продуктивен, необходимо разогреть двигатель и увеличить тягу до высоких оборотов холостого хода. Далее следует приступить к прокладыванию траншеи, опуская цепь на необходимую глубину и установив скорость цепи на 80% от максимальной. Затем необходимо увеличить ходовую скорость так, чтобы скорость двигателя снизилось на 10% (200-300 оборотов/мин) и запомнить эту скорость. Далее необходимо постепенно замедлить скорость работы копательной цепи, при этом следя за тахометром. Если скорость двигателя возрастет, необходимо повысить ходовую скорость, пока двигатель не снизит скорость на 10%. Далее необходимо повторить весь процесс. Если замедленный двигатель не увеличит скорость пр замедлении работы цепи, это означает, что скорость траншеекопателя и ходовой привод сбалансированы при максимальном значении крутящего момента.

Все действия должны выполняться постепенно. Стрела должна быть максимально близка к горизонтальному положению. Резкие повороты стрелы, находящейся в земле, могут повредить машину. Некоторые операторы пытаются делать поворот в 90°. Это требует применения огромной мощности и дает большую нагрузку на стрелу.

При прокладывании второй траншеи, пересекающей первую под углом 90°, ее необходимо прокладывать на 30-50% глубже, чем того требует инструкция.

При работе с камнем оператору необходимо уделят внимание весу и мощности машины. Камень не только формирует серьезную преграду, но и может нанести значительный урон копательной цепи.

Чем больше вес машины и чем больше ее мощность, тем проще будет работать оператору. Камень необходимо не дробить на кусочки, а расщепить. Чтобы этого добиться, необходимо применить достаточно мощности, приложить вес и подобрать соответствующую конфигурацию копательной цепи.

Существует большое количество различных конфигураций, включая различную высоту и ширину зубьев, диаметр наконечников. Чтобы увеличить давление на квадратный дюйм, необходимо увеличить вес, который приходится на каждый зуб. Для этого необходимо уменьшить их количество. Например, если в цепи имеется 125 или 150 зубьев, необходимо уменьшить их количество на 25 -50 штук. Однако точно определить наиболее подходящую конфигурацию цепи довольно сложно. Их необходимо опробовать на практике.

Ларри Стюарт, ответственный редактор



Виды траншеекопателей:

Траншеекопатель – Энциклопедия по машиностроению XXL

Определить дл.лу сварных швов -6 для соединения ребра жесткости к лемеху плужного траншеекопателя. Расчетные  [c.34]

Началось все с того, что в лабораторию оптических приборов, где он работает, обратились за помощью сотрудники Северного НИИ гидротехники и мелиорации. Как известно, мелиоративные работы связаны с прокладкой сотен километров дренажных труб, траншей, канав, причем все они прокладываются под определенным уклоном. Уклон этот нужно выдерживать очень точно, иначе вода будет застаиваться в трубах, возникнут засорения, отложения, и дренаж выйдет из строя. Поэтому работу ведут так. Сначала нивелировщики размечают дистанцию, производят измерения, вбивают через каждые 10 метров колышки и натягивают между ними по нивелиру проволоку. Все это приходится делать, естественно, вручную. Затем пускают трактор-траншеекопатель. Только теперь вступает в работу автоматика трактор идет по проволочке, касаясь ее щупом. За удобство приходится дорого расплачиваться трактор должен ползти еле-еле, иначе щуп сдвинет проволочку с места. Наконец, траншея готова. Казалось бы, в нее уже можно укладывать трубы. Но не спешите. Точность уклона, несмотря на все ухищрения, еще недостаточна. И рабочим ветхозаветными лопатами приходится производить зачистку.  [c.215]

Экскаватор или специальный траншеекопатель оставляет за собой пахнущую свежей землей канаву с рыхлыми вертикальными стенками, а по бокам — два земляных вала. Чтобы придать стенкам канавы нужный уклон, их зачищают часто вручную — лопатами, затем ут-  [c. 228]

Траншеекопатель 149 Тренога с лебедкой 248 Трепел 102  [c.400]

Траншеекопатель на базе трактора Т-40 (рис. 95) предназначен для рытья траншей в грунтах I—III категорий.  [c.176]

Рис. 95. Траншеекопатель на базе трактора Т- 0 / — базовая машина у —отвал

Обычный тип предохранительной муфты для привода вала ковшовой цепи многоковшовых траншеекопателей показан на  [c.169] У некоторых машин непрерывного действия и всех землеройно-транспортных машин ходовое оборудование служит для технологических целей рабочего процесса, выполняя отдельные его операции. Так, у многоковшовых цепных экскаваторов поперечного копания и многоковшовых траншеекопателей ходовое оборудование обеспечивает непрерывную операцию подачи ковша в направлении хода экскаватора. У землеройно-транспортных машин и некоторых машин на их базе ходовой движитель реализует силу тяги, обеспечивающую главную составляющую усилия рабочего процесса и операцию перемещения, входящую в рабочий процесс.  [c.206]

Таким образом, изменения значений зависимости k =f P) подобны по характеру изменениям зависимости кх=Цс). Отсюда было обосновано положение о целесообразности работы толстыми стружками, а для машин, работающих тонкими стружками (например, траншеекопателей), особенно в крепких скалывающихся грунтах, обоснована целесообразность работы крупным сколом , для чего они вместо обыкновенных зубьев снабжаются длинными, специально расположенными клыками.  [c.289]

Рис. 159. Износ зубьев ковша карьерного экскаватора при работе в крепких аргиллитах (а) и ковша траншеекопателя при работе в мерзлом грунте (б)

Рис. 161. Расстановка зубьев-клыков на ковшах траншеекопателя

На рис. 165—170 показаны основные формы ковшей и других рабочих органов экскаваторов, погрузчиков, траншеекопателей и скреперов и формы отвалов бульдозеров.  [c.297]

Рис. 167. Ковш и другие рабочие органы траншеекопателей

В тех местах, где применение кабелеукладчика затруднительно (населённые пункты, территории железнодорожных станций и т. п.), применяют траншейные экскаваторы, плужные траншеекопатели и механизмы для засыпки траншей после укладки кабеля.  [c.158]

Траншейные экскаваторы (траншеекопатели) различаются по своему рабочему оборудованию и бывают цепные и роторные. В цепных экскаваторах имеются две бесконечные цени, на которых закреп-  [c. 158]

Этот траншеекопатель работает в прицепе с тракторами. При тяжёлых грунтах необходимое тяговое усилие обеспечивается двумя тракторами типа С-80.  [c.158]

Плужные траншеекопатели ТКС наиболее производительны и спе-  [c.158]

Траншеекопатель 158 Траншеи для кабелей 129 Трассы воздушных линий 105  [c.978]

По мере разработки забоя многоковшовые экскаваторы передвигаются. У одних машин эта передвижка является рабочим движением, участвуя в движении рабочего органа (многоковшовые цепные экскаваторы поперечного копания, траншеекопатели). Другие машины во время работы стоят на месте и передвигаются только после выработки забоя в пределах действия своих рабочих органов (роторные поворотные экскаваторы, многоковшовые поворотные экскаваторы при радиальном копании).  [c.5]

Многоковшовые экскаваторы, в соответствии с процессами их работы и принципиальной конструкцией рабочих органов, можно разделить на три основные группы 1) роторные радиального копания (поворотные) 2) цепные поперечного копания (неповоротные и поворотные, которые могут также работать радиальным копанием) и 3) роторные и цепные продольного копания (траншеекопатели, неповоротные). Все эти машины имеют ковшовые рабочие органы и, таким образом, указанные группы не охватывают специальных машин со скребковыми и фрезерными рабочими органами, если эти органы не являются сменными или не установлены постоянно на экскаваторе одной из основных групп.  [c.6]

Первые две группы машин представлены машинами малой мощности (емкость ковшей от 10—15 до 150—200 л), средней (емкость ковшей от 200 до 450 л) и большой мощности (емкость ковшей от 500 до 4500 л). Так как мощность машины определяется не только емкостью ковшей, но и рядом других показателей, то эти границы условны, а пределы емкости ковшей имеют постоянную тенденцию к увеличению. Траншеекопатели представлены машинами с ковшами емкостью 15—250 л. Однако в связи с увеличением сечения траншей и объемов работ можно ожидать появления более мощных траншеекопателей с ковшами емкостью 300 л и более.  [c.6]

На рис. 1 и 2 приведены основные конструктивные схемы цепных экскаваторов поперечного (неповоротные) или поперечного и радиального (поворотные) копания. Ниже приведены конструктивные схемы роторных экскаваторов радиального (поперечного) копания малой, средней и большой мощностей с консольным разгрузочным конвейером (см. рис. 16 и 17), схемы таких же экскаваторов, но с мостовым разгрузочным конвейером (см. рис. 18 и 19), и схемы цепных и роторных экскаваторов продольного копания — траншеекопателей (см. рис. 36 и 37).  [c.6]

Многоковшовые траншеекопатели являются неповоротными машинами продольного копания. Они при работе движутся вдоль оси отрываемой траншеи, причем рабочее оборудование расположено сзади  [c.46]

Траншеекопатели работают в грунтах, от мягких до крепких, с удельным сопротивлением копанию до 20 кГ/см , а специальные машины — в грунтах с сопротивлением до 40—50 кГ/см . В соответствии с этим широко изменяются рабочие размеры траншеекопателей, а вес их колеблется от 0,25 до 70 т. Во всех конструкциях траншеекопателей грунт из ковшей разгружается свободным падением или с применением щитков принудительной очистки, чаще всего на короткий (с вылетом  [c. 47]

Задние телескопические опоры плужного траншеекопателя позволяют ре- лировать глуби рытья траншей. Фиксирование положения опор цроиаводится двумя штырями. Отфеделить диаметр шт фвй (L из условия 1фочности на срез и смятие.  [c.30]

В пределах каждой функциональной группы машины объединяются по типоразмерам, характеризуемым единым главным параметром. Одному типоразмеру могут соответствовать несколько моделей, каждая из которых объединяет машины, имеющие идентичные параметры и конструктивные решения и изготовленные по единой рабочей документации. Так, например, типоразмером моделей роторных траншеекопателей ЭТР250, характеризуемым главным параметром – максимальной глубиной траншеи в  [c.11]

Землеройно-транспортные и рыхлительные работы экскава-ционное оборудование (обратная лопата), бульдозерное оборудование, траншеекопатель.  [c.208]

Траншеекопатель является навесным оборудованием к трактору Т-40, оборудованному бульдозерным отвалом и гидроходоумень-шителем, и состоит из двухцепного рабочего органа с режущими и выгребными скребками, шнекового отвалообразователя редуктора и гидроцилиндра. Привод рабочего органа от вала отбора мощности трактора через редуктор. Привод гидроходоуменьшителя и управления бульдозерным отвалом осуществляется от гидроспстемы трактора.  [c.176]

С точки зрения снижения динамических нагрузок предпочтительно размешение предохранительной муфты в последних звеньях трансмиссии, передающей движение от вала двигателя, в непосредственной близости от исполнительного механизма. Так, у цепных траншеекопателей предохранительная муфта устанавливается на приводном валу ковшовой цепи (см. ниже рис. 50). В этом случае инерционная составляющая динамического усилия в переходном процессе будет минимальной.  [c.87]

На рис. 159 показан износ зубьев одноковшового экскаватора и многоковшового траншеекопателя. Как видно, характер износа тех и других зубьев очень близок в основном изнашивается задняя плоскость зуба, на которой образуется как бы площадка, резко ухудшающая способность зуба к внед-  [c.290]

Сменное рабочее оборудование. … Тележка, бульдозерный отвал, бур, траншеекопатель, оборудование для садово-парковых работ Прицеп одноосный, меров, бульдозерн оборудование прицеп для длинно-лй отвал, уборочное Вилки грузовые, йу льдозерпын отнял, бур, трапшеекоп а-тель, уборочной оборудование  [c.75]

Для оснащения аварийно-восстановительной летучки связи необходимо предусматривать один-два пассажирских вагона для жилья, приготовления и принятия пищи, клуба, один грузовой— для мастерской автомашину ГАЗ-69, микроавтобус, трактор на гусеничном ходу, мотодрезину ТД-5, механизмы (бурстолбостав, траншеекопатель, комплект инструмента для механизации) переносные радиостанции для связи по фронту работ.  [c.320]

Комбинированный навесной траншеекопатель НТК-1 применяется для рытья траншей общестроительного назначения (кабельные коммуникации, ленточные фундаменты и т. д.) в грунтах сезонного промерзания, в том числе содержащих отдельные крупные каменистые включения. Траншеекопатель устанавливается на тракторе С-ЮОгп с промышленной навесной гидросистемой.  [c.44]

Навесной траншейный экскаватор ЭТЦ-205С на базе бульдозера Д-687С с цепным бесковшовым рабочим оборудованием. Траншеекопатель разрабатывает мерзлый грунт комбинированным способом.  [c.54]

Погрузчик многоковшовый Д-452 (фиг. 273) пред- На унифицированном шасси может быть установ-назначен для погрузки сыпучих и мелкокусковых лено сменное оборудование снег рпогрузчика, льдо-материалов из валов, куч и карьеров в транспорт- скалывателя, траншеекопателя и др. ные средства.  [c.363]

Ппи отсутствии траншеекопателя ТКС можно применять траншеекопатель КВ, предназначенный для дорожных работ. Траншеекопатель КВ роет траншею глубиной 0,5—0,6. и, получаемую за два хода плуга. Ширина её вверху 0,8 ж. Малая глубина траншеи приводит к необходимости подчистки и докопки её вручную.  [c.158]

В настоящее время выпущен опытный образец многоковшевого роторного траншеекопателя на базе трактора С-80. Этот копатель обеспечивает ширину траншеи 0,6 ж, глубину траншеи до 1,5 ж и скорость копания до 500 пог. м в час.  [c.158]

Опыт конструирования, производства и применения многоковшовых экскаваторов (за исключением траншеекопателей) у нас еще невелик. Если не считать довольно многочисленных статей по отдельным узким вопросам, общей теории расчета и конструирования цепных машин посвящена только одна монография коллектива работников ВНИИЗем-маша [56]. Литература, посвященная роторным экскаваторам, значительно обширнее, однако и здесь имеется только одна монография, охватывающая общие вопросы теории и расчета [48]. Отдельным разделам теории и исследования роторных экскаваторов посвящены монографии и тематические сборники УкрНИИпроекта [8, 13, 111], МИСИ [90], КИСИ [59] и других институтов. Единичные зарубежные монографии носят обычно описательный характер.  [c.3]

Многоковшовые экскаваторы, подобно одноковшовым, разрабатывают грунт либо выше уровня своей стоянки (экскаваторы верхнего копания), либо ниже (экскаваторы нижнего копания), или же работают как верхним, так и нижним конанием, что в последнее время является обычным для большинства моделей. Разработанный грунт передается иа транспортирующие устройства, а последние либо передают его на специальные разгружающие устройства (у машин большой мощности), либо непосредственно разгружают в транспортные средства ил и отвал. В некоторых случаях транспортировка грунта производится только рабочим органом, который и передает грунт на разгрузочные устройства (у некоторых типов многоковшовых экскаваторов поперечного копания). В других случаях транспортирующие устройства служат и разгрузочным устройством (разгрузочные конвейеры траншеекопателей и некоторых типов роторных экскаваторов).  [c.5]

Ходовое оборудование роторных машин по преимуществу гусеничное, а цепных машин поперечного копания — рельсовое или гусеничное (в последнее время применяют рельсо-шагающее и шагающее). Траншеекопатели имеют гусеничное ходовое оборудование, реже — пневмоко-лесное или комбинированное. Силовым оборудованием является исключительно электропривод. В машинах малой и средней мощностей применяют также дизельный или дизель-электрический приводы, используемые преимущественно на траншеекопателях.  [c.6]

---

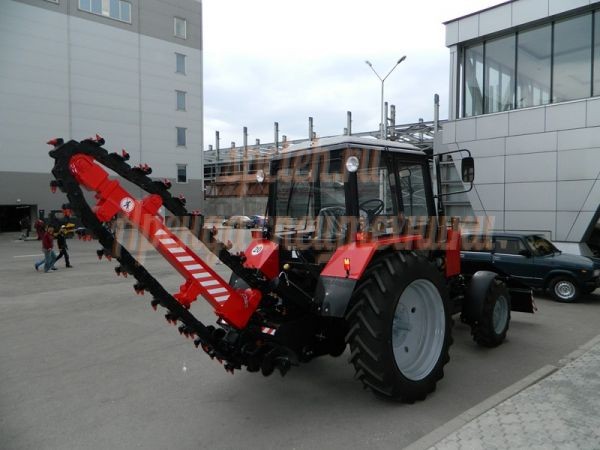

Экскаватор цепной универсальный (бара, траншеекопатели, грунторезы) ЭЦУ-150

.Экскаваторы цепные универсальные МТЗ в компании ТТК-Авто.

Экскаваторы цепные универсальные МТЗ в компании ТТК-Авто, применяются для выполнения широкого спектра работ в различных областях промышленности. Данные экскаваторы являются незаменимыми при проведении земельных работ, для рытья траншей прокладки газо- и водопроводов, сетей канализации, связи и электропередачи, а также для послойного копания, планировки и перемещения грунтов, дорожно-строительных и других материалов при строительстве и ремонте дорог, каналов, гидротехнических и подобных сооружений. Экскаваторы могут быть использованы на разных категориях грунта, что позволяет расширить зону их применения. Сфера применения данной техники настолько разнообразна, что решив купить экскаваторы цепные универсальные МТЗ, Вы приобретёте надёжную, экономичную и высокопроизводительную технику, которая способна окупить себя в кратчайшие сроки.

Высокий уровень маневренности экскаваторов цепных универсальных МТЗ достигается за счёт компактных габаритных размеров и отличной системы управления. Оснащение руля усилителем позволяет прикладывать меньшее усилие к рулевому колесу, что обеспечивает отличную управляемость. Маневренность обеспечивается также благодаря небольшим габаритным размерам, которые в транспортном положении ещё более компактны. Так, к примеру, длина погрузчика ЭЦУ-150 – 7150 миллиметров, а в транспортном положении – 5650 миллиметров. Благодаря маневренности экскаваторы цепные универсальные МТЗ пользуются большим спросом, так как могут быть использованы в стеснённых условиях проведения работ.

Одним из главных преимуществ экскаваторов цепных универсальных МТЗ является отличное сочетание приемлемой цены и высокого качества. Данное преимущество прямая заслуга конструкторов создавших данные виды техники благодаря использованию менее дорогих, но равных по качеству запчастей и материалов, а также стоимость экскаваторов снизилась за счет использования новейшего оборудования с минимальными эксплуатационными затратами, которое не только увеличило качество экскаваторов в целом, но и уменьшило стоимость производства. Уже сегодня экскаваторы цепные универсальные МТЗ трудятся на территории России и во многих других странах, получая в свой адрес исключительно положительные отзывы и принося прибыль и пользу потребителю, именно поэтому те, кто уже решил купить экскаваторы цепные универсальные МТЗ, сделали правильный выбор.

Если внимательно посмотреть на модельный ряд экскаваторов цепных универсальных МТЗ, то можно заметить, что функции представленных экскаваторов несколько различны. Данное условие предусмотрено специально для того, чтобы Вы могли выбрать технику с набором тех функций, выполнение которых требуется Вам. Функциональность, универсальность и надежность – это те показатели, за которые стоит купить экскаваторы цепные универсальные МТЗ, и которые были проверены пользователями при эксплуатации и от них же получили высокие оценки. Экскаваторы отлично показали себя в работе и стали лучшими среди известных аналогов техники подобного класса.

Продажа экскаваторов цепных универсальных МТЗ осуществляется в компании ТТК-Авто, гарантирующей индивидуальный подход к каждому клиенту, что позволяет Вам купить экскаваторы цепные универсальные МТЗ по сравнительно низкой цене. Продажа экскаваторов цепных универсальных МТЗ в компании ТТК-Авто осуществляется во все регионы России с доставкой в кратчайшие сроки, что является одной из причин, по которой стоит купить экскаваторы цепные универсальные МТЗ в компании ТТК-Авто

Если Вы решили купить экскаваторы цепные универсальные МТЗ в компании ТТК-Авто, то свяжитесь с нами по телефонам, номера которых указаны на нашем сайте в разделе «Контакты», или по электронной почте, адрес которой расположен в том же разделе. Менеджеры компании подробнее ознакомят Вас с техническими и эксплуатационными характеристиками этой и других моделей данного производителя, а также представят необходимую информацию о порядке приобретения техники. Купить экскаваторы цепные универсальные МТЗ в компании ТТК-Авто – самое правильное решение!

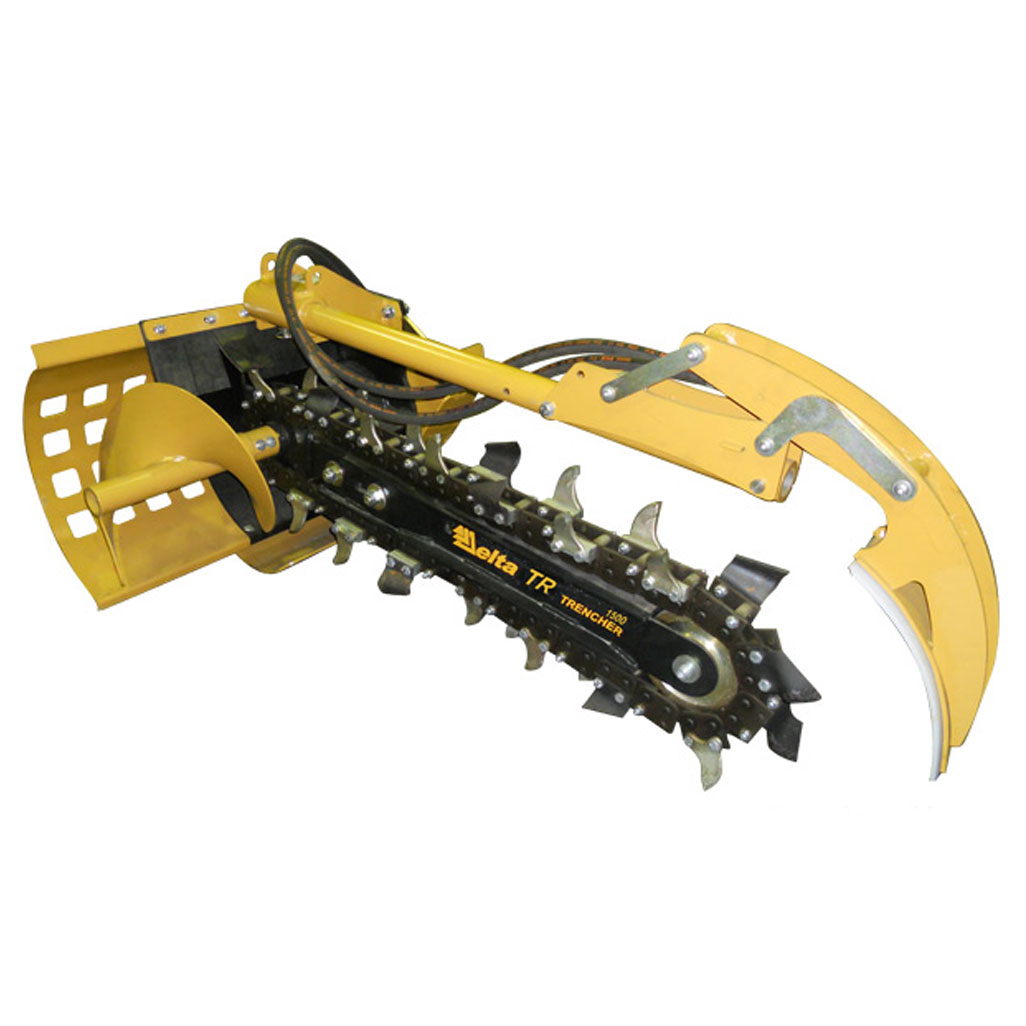

Навесное оборудование для экскаваторов: фрезы и траншеекопатели

Благодаря навесному оборудованию удается расширять возможности применения экскаваторов. Для работы с грунтом и другими поверхностями применяют фрезы и траншеекопатели.

Цепные и дисковые фрезы: универсальное навесное оборудование

Для разрушения гранита, грунта, асфальта, бетона и других поверхностей применяют цепные фрезы, это мощный режущий инструмент, устанавливаемый на экскаваторы. Фрезерование происходит под разными углами. Современный инструмент обеспечивает высокую скорость обработки.

Применение цепных фрез

Оборудование эффективно справляется с разными задачами:

• очищение поверхностей от снега и льда;
• обработка грунта;
• демонтаж сооружений;
• удаление излишек бетона при обустройстве фундамента;
• копка траншей и добыча полезных ископаемых.

В продаже представлены разные виды инструментов, отличающиеся номинальной мощностью, шириной режущей части, максимальной силой резания, массой и другими характеристиками.

Не менее эффективно с обработкой прочных поверхностей справляются и фрезы дисковые, разрушающие бетон, скальную породу, твердый грунт, дорожное полотно, арматуру и др. Навесное оборудование для экскаваторов оснащается разными видами дисков, подбираемыми с учетом характера работ.

Навесное оборудование для получения аккуратных узких траншей

Для механического рытья траншей предусмотрены специальные устройства в навесном исполнении. Работу этого оборудования можно сравнить с действием большой бензопилы – инструмент вгрызается в рабочую поверхность, прорезая узкие и ровные траншеи любой длины. Мощный цепной траншеекопатель устанавливается на гидравлические экскаваторы, обеспечивая высокую производительность.

Применение оборудования

Цепные траншеекопатели применяют в следующих работах:

• обустройство траншей для электрокабелей;
• прокладка трубопроводов;
• дорожные и строительные работы;
• разработка карьеров;
• обустройство дренажных систем и пр.

Современные траншеекопатели способны работать практически с любыми поверхностями, включая не только грунт, но и прочные скальные породы. Оборудование позволяет получать идеально ровные траншеи разной ширины, действуя очень быстро (гораздо быстрее, чем при использовании ковша экскаватора).

Правильно подобранные навесные агрегаты дают возможность эффективно решать разные задачи в строительстве, сельском хозяйстве, благоустройстве и др., сокращая сроки и снижая затраты.

Запчасти для траншеекопателей | Цепь траншеекопателя | Звездочки для траншеекопателей | Зубья резца чашки |

Ballantine производит цепи для траншеекопателей практически для всех когда-либо созданных траншеекопателей. Мы изготавливаем стандартные сменные цепи OEM, а также предлагаем цепи Trench-All® для тяжелых условий эксплуатации. Цепь Trench-All имеет множество специальных функций, которые обеспечивают максимально возможный срок службы. Наша цепь для копания траншеекопателей разработана специально для современных мощных траншеекопателей.

Наиболее важным компонентом всей системы копания является режущая система.Мы предлагаем самый большой выбор режущих зубьев для траншейной промышленности. Мы производим фрезы для чашек со встроенной твердосплавной наплавкой, чтобы обеспечить максимальную производительность. Мы также предлагаем твердосплавные зубья для горных пород различных типов, такие как вращающиеся твердосплавные зубья, твердосплавные зубья Terminator® и новаторские. У нас также есть широкий выбор адаптеров для твердосплавных зубьев.

При замене цепи траншеекопателя обязательно проверьте звездочки и ролик на наличие износа. Мы производим звездочки и ролики для всех продаваемых нами цепей траншеекопателей.Эти звездочки спроектированы так, чтобы взаимодействовать с цепями траншеекопателя для повышения общей производительности и увеличения срока службы всех компонентов копания.

Ballantine — ваш источник запасных частей практически для каждого траншеекопателя, включая: Astec®, Case®, Davis®, Ditch Witch®, Vermeer®, Bobcat®, Burkeen®, Barreto®, Ground Hog®, Caterpillar®, Tesmec®, Trencor ®, Торо®, Оберн® и Парсонс®.



Ассортимент траншеекопателей Ballantine включает:

• Неизолированная цепь — Стандартная цепь, цепь с защитой от обратного изгиба, цепь Trench-All, цепь для тяжелых условий с защитой от обратного изгиба
• Узлы цепей траншеекопателя – Узел резца чашки, Узел Rock & Frost, Узел Innovator, Узел H-образной пластины, Узел Terminator, Узел комбинированной цепи.
• Компоненты цепи – Зубья фрезы, зубья терминатора, зубья первооткрывателя, переходники для скал и мороза, твердосплавные насадки, прокладки для труб, гайки, болты.
• Звездочки траншеекопателя — ведущая звездочка, промежуточная звездочка, шнековая звездочка, ведущая звездочка пластины, промежуточная звездочка пластины, ведущая звездочка гусеницы
• Ролики — Концевой ролик стрелы, натяжной ролик
• Вал – Ведущий вал, Главный вал, Натяжной вал, Домкратный вал
• Подшипники – Фланцевый подшипник, опорный подшипник, роликовый подшипник, игольчатый подшипник
• Стрелы — Копающая стрела, роликовая стрела, блок регулировки стрелы, салазки и стопор
• Шнеки –  Шнек, грязевой шнек, внешний подшипник шнека
• Верхние пластины

Каталог запчастей Ballantine для траншеекопателей Case/Astec®

Каталог запчастей Ballantine для траншеекопателей Ditch Witch®

Каталог запчастей Ballantine для траншеекопателей Vermeer®

Каталог запчастей Ballantine для траншеекопателей Barreto®

Каталог запчастей Ballantine для траншеекопателей Ground Hog®

Каталог запчастей Ballantine для модели Bobcat® LT102

Каталог запчастей Ballantine для модели Bobcat® LT112

Каталог запчастей Ballantine для модели Bobcat® LT113

Серия новаторских цепей Ballantine

Цепи для траншеекопателей от Underground Tools Inc.

UTI производит запчасти для траншеекопателей, который включает в себя цепь, звездочки и детали стрелы для почти все марки и модели, такие как Ditch Witch®, Case®, Astec® и Vermeer® от пешеходов машин до крупнейших гусеничных машин. Это выбор наших деталей, пожалуйста, обращайтесь за более подробной информацией. Цепи спроектированы и изготовлены в соответствии со спецификациями UTI с использованием лучшей легированной стали и термообработаны для долговечности. Прочность на растяжение от 34 000 фунтов до более 400 000 фунтов Цепь для вторичного рынка и OEM Режущая цепь Цепь для копания Цепь аллигатора Каменная и ледяная цепь Цепь Anti-back Flex (ABF) Цепь акулы® Цепь скорпиона H-образная цепь Стандартная цепь Двойная стандартная цепь Цепные траншеекопатели Гусеничные траншеекопатели Скальные траншеекопатели Мини-траншеекопатели Канававы Плуги Экскаваторы-погрузчики Скальные колеса Земляные пилы Каменные пилы Размер Шаг Цепь на растяжение Стиль 150 1. 500” 13 000 тыс. 2060 цепь типа k 164 1,654 дюйма 34 000 тыс. со станцией через каждые (четыре шага) 165 1.654” 34 000 тыс.   200 2.000” 50 000 тыс.   260 2,609 дюйма 50 000 тыс.   265 2. 650” 75 000 тыс.   306 3,067” 110 000 тыс.   311 3,110” 165 000 тыс.   408 4.086” 290 000 тыс.   760 4.000” 225 500 тыс. 7600 цепь типа k 210 4. 000” 281 800 тыс. 2109 цепь типа k 450 4.500” 397 000 тыс. 4501 цепь типа k 455 4.500” 414 000 тыс. 4525 цепь типа k 452 4.500” 625 000 тыс. 4502 цепь типа k 550 5.000” 639 000 тыс. 5501 цепь типа k   Ditch Witch® Модели траншеекопателей: Ditch Witch® Модели навесного оборудования: Вермеер® Модели траншеекопателей: Дэвис®/Кейс®/Астек® Модели траншеекопателей: 1030 х400 1150 60 1230 х411 1350 130 1330 х412 2050 160 1820 х413 3550 360 2200 х414 4150 460 2300 х500 5150 560 2310 х511 5750 660 3500 х512 7550 760 3610 х550 8550 860 3700 М500 ЛМ25 960 4110 Х553 ЛМ42 РТ1160 5110 Х553 В120 ТФ300 5700 Х514 РТ60 ТФ700 7020 Х515 РТ100 ТФ1000 7610 Х650 РТ200 ТФ2000 8020 Х732 РТ350 TL100 НТ25 Х750 РТ450 TL120 410SX Х752 РТ650 TL200 СК300 Х812 РТ950 Мини-кроссовки СК500 Х850 RTX450 Макси-кроссовки РТ10 Х932 RTX750 Дорожный бегун РТ12 М910 RTX1250 25+4 РТ36 М912 Флекстрак 75 25+4XP РТ40 Х910 Т455 14+4 РТ55 Х911 Т555 16+4 РТ70 Х952 Т655 20+4 РТ75   Т755 30+4 РТ90   Т855 Дх5 РТ95   Т955 ДХ5 РТ115   Т1055 ДХ6 РТ185   Т1155 ДХ7 НТ115   Т1255 РТ400 НТ185     РТ600 XT850     РТ800 Зан     РТ1000       РТ1200 Ditchwitch® является зарегистрированным товарным знаком Ditchwitch, Perry, OK . Vermeer® является зарегистрированным товарным знаком Vermeer Corporation, Pella, IA . Case и CNH Capital® являются зарегистрированными товарными знаками CNH America LLC, Racine, WI . Astec® является зарегистрированным товарным знаком Astec Industries, Inc., Чаттануга, Теннесси American Augers® является зарегистрированным товарным знаком American Augers, Inc., West Salem, OH

Цепные траншеекопатели — от 76 до

При своевременной прокладке инженерных коммуникаций особое внимание уделяется быстрой и точной выемке траншей, прокладке коммуникаций и замене грунта.Цепные траншеекопатели от 76 до

По словам Брента Болея, старшего менеджера по продукции Ditch Witch, одним из наиболее важных качеств траншеекопателей этого класса мощности является их физический размер. «Эти траншеекопатели хорошо подходят для использования в городских условиях», — отмечает он. «Небольшие траншеекопатели с ручным управлением не могут справиться с увеличенной глубиной и шириной траншей, а также с более длинными проходами, которые могут эти модели. Более крупные траншеекопатели могут выполнять более длинные проходы за меньшее время. Но они, как правило, более неудобны в стесненных условиях и, как правило, менее маневренны.”

«Как правило, для траншеекопателей этого размера доступно больше опций, — говорит Брайан Кенкель, менеджер по продукции Vermeer. «Это позволяет легко сопоставить их с конкретными работами или типами работ. Подрядчики имеют возможность специфицировать эти траншеекопатели для всего, от широких траншейных работ до нишевых приложений. Это роль, которую маленькие и большие траншеекопатели не могут выполнять так эффективно. .”

По словам Джорджа Уитакера, директора по маркетингу компании Case Construction Equipment, экскаваторы-погрузчики

— это популярное навесное оборудование для траншеекопателей этого класса, и оно имеет большое значение для большинства подрядчиков. «Экскаватор-погрузчик делает ваш траншеекопатель более универсальным и эффективным», — отмечает он. «Во многих случаях использование обратной лопаты означает, что на данной рабочей площадке на одну машину меньше, или она может освободить экскаватор-погрузчик или компактный экскаватор для выполнения других, более объемных задач на рабочей площадке».

Уитакер говорит, что многим подрядчикам, прокладывающим кабель или прокладывающим траншеи для прокладки кабелепровода, приходится пересекать проезжие части или дороги. В таких случаях можно использовать экскаватор для рытья выходных и входных ям для различных типов бурового оборудования.«Это также дает вам возможность высокоточной выемки грунта, — добавляет он, — чего не может сделать траншеекопатель в одиночку».

Почва может решить вашу работу по копанию траншей. Тщательно выбирайте зубья для вашей цепи и часто проверяйте их, когда они используются.

Обратите внимание на силовые агрегаты при выборе модели для землеройных работ
Спецификация траншеекопателя в диапазоне от 76 до

Хотя в этой статье основное внимание уделяется цепным траншеекопателям, помните, что для машин этого класса вы также можете заказать стрелу пильного типа. «Это решение основано строго на заявлении», — говорит Уитакер. «Если вы работаете с материалом, который склонен к растрескиванию или скалыванию, вам лучше выбрать траншеекопатель, оснащенный скальной стрелой со сварной Н-образной пластиной или цепью типа «крокодил», предназначенной для горных пород и твердых уплотненных грунтов». Если вы работаете в почве, для проникновения в которую требуется более сильное шлифование, то, по словам Уитакера, сочетание дополнительного веса и постоянного контакта с поверхностью каменной пилы сделает ее более продуктивным выбором.«Имейте в виду, однако, — предостерегает Уитакер, — что в зависимости от области применения скальные колеса могут стоить на 20 процентов дороже по сравнению с моделью с цепью».

Типы трансмиссии

могут существенно повлиять на производительность траншеекопателя и заслуживают тщательного рассмотрения в процессе спецификации. На траншеекопателях этого класса используются два распространенных типа силовых агрегатов: с переключением под нагрузкой и гидростатические приводы.

Трансмиссии

Powershift оснащены приводом от гидротрансформатора к траншеекопателю. Говоря о модельном ряду Ditch Witch, Болай говорит, что машины с переключением под нагрузкой — это настоящие высокопроизводительные траншеекопатели.«В какой-то степени это специальные траншейные машины, — объясняет он. «Это потому, что вы получаете максимальную производительность за доступную мощность, вырабатываемую двигателем. Траншеекопатель с переключением под нагрузкой использует полную мощность двигателя более эффективно и передает на цепь копания больше мощности, чем любой другой привод, который мы когда-либо тестировали». Это не означает, что гидростатические траншеекопатели никоим образом не уменьшают размеры маргариток. «Системы гидростатического привода чрезвычайно надежны, — добавляет Болей. «И с точки зрения управления ими очень легко управлять.«Но их реальное преимущество, по его словам, заключается в дополнительной гибкости, которую они предлагают подрядчикам по сравнению с обычными траншейными работами.

Это связано с тем, что системы гидростатического привода легко адаптируются. Таким образом, несмотря на то, что гидростатические траншеекопатели очень производительны при выполнении простых работ по рытью траншей, подрядчики также могут использовать навесное оборудование с гидравлическим приводом в задней части машины, помимо экскаватора-погрузчика. «Для начала, — говорит Болей, — вы можете выбрать поперечную стрелу, которая перемещается от центральной линии трактора в смещенное вправо положение, или вибрационный плуг с управляемым отвалом.Такое навесное оборудование не так просто сконструировать с системой механического привода.”

На неподготовленный взгляд Болай говорит, что многие траншеекопатели с переключением под нагрузкой и гидростатом кажутся идентичными. Но у каждого типа есть свое место в арсенале земляных работ подрядчика. В целом, траншеекопатели с переключением под нагрузкой предназначены для агрессивных, круглосуточных рытья траншей в твердых грунтах. Если вы планируете использовать машину в более гибких целях, то гидростатическая машина будет лучшим выбором для производства.

Цепь специального назначения для продуктивной работы по траншеекопанию
Чтобы быть эффективным, ваш траншеекопатель должен иметь на стреле правильный тип цепи.Это не так просто, как кажется. Грунтовые условия диктуют тип используемой цепи, и они могут быстро меняться от одной рабочей площадки к другой или даже в ходе одного прохода траншеи.

Все производители утверждают, что ваш местный дилер — лучший источник информации, когда речь идет об оптимизации производительности цепи вашего траншеекопателя. Они прекрасно осведомлены о типах почв в своих торговых точках и могут порекомендовать конфигурацию цепи, соответствующую конкретным условиям, с которыми вы имеете дело.

Чтобы быть эффективным, убедитесь, что ваш траншеекопатель оснащен соответствующим типом цепи для условий грунта, в которых вы работаете.

«Любая цепь для траншеекопателей требует первоначальных затрат, и вам необходимо учесть эти затраты в зависимости от количества часов, которые вы собираетесь использовать, — говорит Кенкель. «Vermeer предлагает широкий выбор цепей для траншеекопателей этого класса, но вы должны использовать правильную цепь в правильных условиях, чтобы получить от нее максимальное количество часов. Наши недорогие цепи могут служить столько же, сколько и любые другие цепи в нашем ассортименте, если они используются в правильных условиях».

Ключевой момент, по словам Кенкеля, заключается в том, чтобы проконсультироваться со своим дилером и изучить все доступные варианты цепей.«Мы понимаем, что срок службы цепи и производительность являются основными проблемами для подрядчиков, эксплуатирующих траншеекопатели, — говорит он. «И независимо от типа почвы почти всегда есть доступные решения — и мы стараемся максимально увеличить срок службы цепи даже в самых суровых грунтовых условиях».

В качестве примера Кенкель указывает на запатентованную Vermeer цепь Super Duty. «На этой цепи нет ни наперстка, ни ролика — она вся цельная», — объясняет он. «В очень тяжелых грунтовых условиях отсутствие движущихся частей
придает дополнительную прочность и увеличивает срок службы цепи. Поскольку подающий валик неподвижен, износ материала в пятне контакта со звездочкой в ​​четыре раза больше, чем у обычных копающих цепей. При сильном износе одной стороны неподвижного катка просто поверните цепь и звездочку и продолжайте рытье траншей. Это продлит срок службы цепи при правильном управлении».

По словам Болея,

Почва — это то, что делает или разрушает операцию по рытью траншей. «Бывают случаи, — отмечает он, — когда вам лучше переключиться на насадку для скальных работ в чрезвычайно суровых условиях.«Но, предупреждает он, цепи оптимизированы для разных типов почвы, поэтому простое использование твердосплавных акульих зубов не является приемлемым решением.

«Я видел подрядчиков, которые решили поставить самые агрессивные режущие зубья на свои цепи и полагали, что они подходят для работы на всех типах почвы», — говорит он. «Но это не так. Твердосплавные зубья — отличный выбор для каменистой почвы, но ужасный выбор для мягкой суглинистой почвы. Это потому, что твердосплавные зубья предназначены для того, чтобы резать, а не черпать. Погрузите их в мягкую грязь, и вы получите траншеекопатель, который смешивает почву, а не выкапывает ее.В конечном итоге вы теряете производительность и увеличиваете нагрузку на свою машину, но при этом меньше успеваете».

Даже если вы уверены, что выбрали правильную цепь для выполняемой работы, помните, что грунтовые условия быстро меняются. Поэтому вашим операторам необходимо следить за цепью траншеекопателя, проверяя ее не реже одного раза в день, чтобы увидеть, как держатся зубья. «Все, что вам нужно сделать, — это плановая проверка», — говорит Болей. «В основном вы хотите увидеть, как изнашивается цепь. Ищите необычные формы износа и отслеживайте износ копающих зубьев.Если ваша производительность начинает падать, проверьте это на предмет износа зубьев. Если вы решили, что вам нужно заменить зубы, меняйте их полным набором, а не точечно меняйте часть или две. Замена одного зуба дает цепи совершенно другую форму резания, потому что у вас есть новый зуб с более высоким профилем по сравнению с изношенными зубьями. В конечном итоге вы заставляете новый зуб работать тяжелее, в то время как частично изношенные зубы не работают должным образом».

Найдите оптимальное место для ежедневной производительности
Когда стрела находится в земле и копает землю, скорость цепи становится важным фактором производительности.Кенкель говорит, что вы можете иметь две машины, одинаково настроенные с одинаковым рисунком фрезы на цепи, и слишком быстрая цепь на одной будет стоить вам метража по сравнению с другой машиной, работающей с надлежащей скоростью. «С другой стороны, — добавляет он, — слишком медленная работа цепи может также стоить вам отснятого материала. Так что нужно соблюдать баланс».

Кенкель говорит, что существует хороший и практичный метод определения того, какая скорость проходки является наиболее продуктивной и экономичной для вашего траншеекопателя.Установите траншеекопатель и погрузите его в землю. Разгоните траншеекопатель, а затем медленно снижайте скорость цепи до тех пор, пока это не начнет снижать вашу производительность. «Теперь, — говорит Кенкель, — верните скорость цепи к тому уровню, который был перед тем, как производительность начала падать. Это лучшее место для наиболее эффективной резки. Теперь вы должны выполнять тот же объем работы, что и при резке на более высоких оборотах, но при этом вы меньше изнашиваете траншеекопатель.

Как только вы найдёте золотую середину, оставайтесь с ней. «Медленно и уверенно — это всегда лучший способ рытья траншей», — подчеркивает Кенкель. «Многие операторы будут продолжать нажимать рычаг понижения скорости на более мягком грунте. Что происходит, так это то, что они набирают скорость, которую могут поддерживать, пока не наткнутся на твердый участок земли и траншеекопатель не остановится. На траншеекопателях Vermeer предусмотрены функции автоматического ползания, которые автоматически останавливают колеса, когда цепь касается твердого грунта, пока двигатель не наберет оптимальную скорость траншейных работ.Но вы получите больше материала, работая на оптимальной скорости копания, которую вы можете поддерживать независимо от меняющихся условий грунта».

Навесное оборудование для траншеекопателя с бортовым поворотом Модель SE625 Требуется 14–22 гал/мин

Отгрузка и доставка Условия уведомления и соглашения

Специальное примечание: Обратите внимание, что для всех отгрузок и доставок требуется следующее:

1. Стоимость доставки и обработки зависит от общего веса вашего заказа.Негабаритные или слишком тяжелые товары могут иметь дополнительную стоимость доставки. Эта плата не может быть рассчитана, пока заказ не будет подготовлен. Мы сообщим вам об увеличении стоимости доставки вашего заказа до выставления счета и отправки.

2. Мы отправляем через Old Dominion, XPO Logistics, Estes, UPS, FedEx, почтовую службу США или субподрядчиков по найму брокеров в континентальной части США. При отправке на Аляску, Гавайи, в Канаду и за границу взимается дополнительная плата за доставку.

3. Пожалуйста, подождите от 4 до 30 рабочих дней для доставки заказанных товаров в континентальной части США. Пожалуйста, предусмотрите также дополнительное время для доставки на Аляску, Гавайи, в Канаду и/или любых международных заказов.

4. Целые заказы будут отправлены вместе, когда и если это возможно.

5. Кто-то ДОЛЖЕН присутствовать, чтобы получить доставку и расписаться в получении товара.

6. Требуется наличие машины с надлежащей грузоподъемностью для разгрузки груза, поскольку услуги подъемных ворот НЕ предоставляются, если иное не согласовано и не оплачено заранее.

7. После размещения заказа и подтверждения адреса доставки не допускается повторная отправка или доставка в другие места или адреса. В редких случаях клиент требует этого, будут применяться дополнительные сборы, которые должны быть полностью оплачены до доставки товара.

8. Клиент обязан позвонить в транспортную компанию, чтобы договориться о времени доставки. Мы НЕ гарантируем, что какой-либо предварительный звонок или уведомление будет сделано после отправки заказа.

9. За любую некоммерческую доставку по адресу взимается дополнительная плата. Кроме того, за любые другие специальные запросы на доставку, такие как услуги подъемных ворот, адрес проживания, ограниченный доступ, доставка внутри помещения, предварительное уведомление / предварительное уведомление о доставке, безопасный доступ, доставка на рабочую или строительную площадку, фермы или отдаленные районы, взимается дополнительная плата. .

10. Клиент обязан проверить товар по прибытии. В редких случаях получения товара, который был поврежден во время транспортировки, клиент обязан указать все повреждения в коносаменте (BOL).Мы рекомендуем вам сделать фотографии, чтобы задокументировать любые повреждения, и уведомить Spartan Equipment по электронной почте на адрес [email protected]. Клиенты также будут нести ответственность за подачу фрахтовой претензии перевозчику. Spartan Equipment сделает все возможное, чтобы защитить вас и помочь в переговорах с перевозчиком, чтобы исправить ситуацию.

11. В столь же редком случае потери посылки, пожалуйста, сообщите нам, если вы не получили свой заказ своевременно. Наша цель состоит в том, чтобы иметь на складе большинство товаров, которые мы рекламируем, для продажи и быстрого удовлетворения потребностей наших клиентов.Если ваш заказ был потерян в пути, мы будем работать с перевозчиком, чтобы найти его. Пожалуйста, дайте нам до двух недель, чтобы уведомить перевозчика о проблеме и найти ваш заказ.

12. Операции, отправляемые в пределах штата Мэриленд, облагаются налогом с продаж штата Мэриленд. Товары, полученные на нашем объекте в штате Мэриленд, ДОЛЖНЫ быть сделаны только по предварительной записи, а также облагаются налогом с продаж штата.

Производительность цепных траншеекопателей в горных породах: база данных и прогноз

Эта глава, посвященная работе цепных траншеекопателей в горных породах, взята из материалов международной конференции, посвященной проблемам рельефа и геологических опасностей, с которыми сталкиваются наземные нефте- и газопроводы (июнь 2004 г. , Лондон, Великобритания).Авторы отмечают, что современные цепные траншеекопатели обладают привлекательными экономическими и экологическими преимуществами и могут использоваться в широком диапазоне подходящих грунтов и горных пород и размеров траншей. В них представлена ​​база данных о производительности цепных траншейных машин в горных породах разной прочности, трещиноватости и твердости. Они анализируют базу данных и разрабатывают простые модели для прогнозирования производительности машин. Исходя из этого анализа, они обсуждают несколько тенденций: прочность горных пород оказывает постоянное влияние; расстояние между скальными породами может иметь значение только в определенных ситуациях, особенно в самых прочных породах; и твердость породы оказывается самым сильным влиянием из всех.Увеличение мощности машины, по-видимому, не приводит к соответствующему увеличению производительности. Они пришли к выводу, что мощные современные траншеекопатели могут работать в горных породах, которые раньше необходимо было взрывать перед выемкой грунта большими гидравлическими экскаваторами с обратной лопатой.

• Наличие:
• Корпоративные Авторы:

  Томас Телфорд Лимитед

  Лондон, объединенное Королевство
• Авторов:
  • Суини, Майк
  • Ленг, ЮАР
  • Петтифер, GS
  • Хаустерманс, Л
• Конференция:
• Дата публикации: 2005

Язык

Информация о СМИ

Тема/Указатель Термины

Информация о подаче

• Регистрационный номер: 01111010
• Тип записи: Публикация
• ISBN: 0727732781
• Файлы: ТРИС
• Дата создания: 19 сентября 2008 г. , 10:22

Траншеекопатель с роликами Стальные цепи Rexnord

>

{{вм.категория.shortDescription}}

СНЯТ С ПРОИЗВОДСТВА

{{vm.category.properties.seriesOrientation}}

Выбор продукта/конфигуратор

2D/3D CAD-модель

noResults && vm.searchWithinTerms.length }”> {{вм.products.pagination.totalItemCount}} {{‘Элементы’.toLowerCase()}} {{ vm.noResults? “Нет результатов для” : “результаты для” }} {{vm.query}} {{ vm.noResults? “Нет результатов для” : “результаты для” }} {{vm.query}} в {{vm.searchCategory.shortDescription || vm.filterCategory.shortDescription}}

Описание	{{раздел. имяПоказать || (section.name === ‘Бренд’ ? ‘Бренд’ : (section.name === ‘Линейка продуктов’ ? ‘Линия продуктов’ : section.name))}}
{{продукт.erpNumber}} № MFG: {{product.manufacturerItem}} Моя часть №: {{product.customerName}}	visibleTableColumns(null)”> {{vm.attributeValueForSection(раздел, продукт)}}

К сожалению, поиск не дал результатов.

Вы достигли максимального количества предметов (6).

Пожалуйста, ‘Сравните’ или удалите элемент(ы).

× Вы не можете выбрать более 3 атрибутов.

({{вм.productsToCompare.length}}) {{vm.productsToCompare.length > 1 ? «Предметы» : «Предмет»}}

5 применений траншеекопателя

Вы когда-нибудь думали, что должны быть другие способы использования траншеекопателя? Конечно, очевидным является то, что он создает траншею, но знаете ли вы, что у этого типа техники есть и другие применения? Используйте это руководство, чтобы узнать о пяти различных способах использования траншеекопателя для вашего следующего строительного проекта.

Что такое траншеекопатель?

Траншеекопатель — это часть землеройного оборудования, в котором используется металлическая цепь с зубьями из высокопрочной стали, которая вгрызается в землю, как бензопила врезается в дерево.Подобно экскаватору, траншеекопатель рвет почву и любые корни на пути, чтобы создать траншею. Рытье траншеи вручную может занять несколько часов и несколько рабочих. С помощью траншеекопателя траншеекопатели могут сократить время и количество людей, необходимых для завершения проекта.

Типы траншеекопателей

Вы можете выбрать траншеекопатель с ручным управлением или с сиденьем. Траншеекопатели с ручным управлением или переносные траншеекопатели позволяют легче копать траншеи в более узком пространстве.Траншеекопатели с ручным приводом обеспечивают более высокую производительность и большую глубину копания по сравнению с ручными.

В аренду можно взять траншеекопатели двух типов: колесные и цепные.

Колесные траншеекопатели: Этот тип траншеекопателя имеет зубчатое металлическое колесо, и вы можете использовать его для твердой или мягкой почвы. Колесные траншеекопатели лучше всего работают в районах с большим количеством скальных образований. Эти траншеекопатели, также называемые скальными колесами, разрезают дорожное покрытие и создают доступ под дороги для коммунальных служб.Они имеют от шести до восьми режущих элементов вокруг круга, и такая конструкция позволяет кругу резать на разной глубине. Распорки и эжекторы отодвигают вынутый материал от краев траншеи.

Цепные траншеекопатели: Этот тип траншеекопателя имеет конструкцию, напоминающую бензопилу. Он использует копательный ремень или цепь, чтобы копать землю. Его ремень оборачивается вокруг металлической рамы, также называемой стрелой, и вы можете легко отрегулировать его, чтобы контролировать глубину реза. Его ковшовый экскаватор помогает копать твердый грунт.Благодаря своей гибкости цепные траншеекопатели могут прокладывать узкие и глубокие траншеи для коммунальных служб.

Используйте траншеекопатель для

1. Резка тротуарной плитки

Используйте колесные траншеекопатели для прорезания камня, тротуара или бетона. Вы можете работать с колесными траншеекопателями в сложных грунтовых условиях и получать чистые ровные траншеи. Они также хорошо работают в проектах по замене и замене стыков на автомагистралях, улицах и межштатных автомагистралях.

2. Создание дренажа

Сэкономьте деньги и время, необходимые для копания нескольких футов почвы, используя цепные траншеекопатели для создания дренажных траншей для стока воды или сточных вод.После того, как вы вскопаете почву переносным траншеекопателем, вы можете проложить под землей спринклерные или оросительные трубы.

3. Копание

Может быть, вы домовладелец, который хочет избежать многочасовой мучительной работы лопатой, из-за которой на руках появляются мозоли. Меньший по размеру ручной траншеекопатель может сократить время, необходимое для завершения проекта. Используйте эту меньшую версию, чтобы копать на глубину от 3 до 4 футов.

4. Копание электрических проводов

Если вам нужно выкопать под землей электрические или телекоммуникационные провода, вы можете использовать цепные траншеекопатели от столба электропередач до жилого дома. Вы также можете разместить в траншеях провода для электрического ограждения для собак или ландшафтного освещения. Ленточный конвейер траншеекопателя удаляет выкопанные материалы. Использование траншеекопателя сокращает время, необходимое для создания траншеи, и позволяет тратить больше времени на закрепление проводов в земле.

5. Обрезание корней

Помимо резки бетона и прокладывания рядов в почве, переносные траншеекопатели имеют лезвие, которое служит лезвием роторной газонокосилки и отсекает корни.Если вы столкнулись с корнями во время обработки почвы, удерживайте цепной нож траншеекопателя на месте, пока он вращается. Медленно продвиньте лезвие вперед и дайте лезвию прорезать корни.

Используйте с осторожностью

Вам следует избегать использования траншеекопателя на участках, склонных к камнепаду. Зубья, установленные на оборудовании, не могут прорезать твердую породу или участки с каменистыми отложениями. Порванные зубья могут привести к застреванию осколков металла и вызвать проблемы с оборудованием.
