Траншеекопатель
Траншеекопатель это часть строительного оборудования которое используется для того что бы копать траншеи, особенно для прокладки труб и кабелей, для установки дренажных или окопных канав в военное время.
Траншеекопатель может варьироваться в размерах от мотоблок моделей, приспособленых для погрузчиков или тракторов, и очень тяжелой гусеничной тяжелой техники.
Типы
Траншеекопатели бывают разных размеров и могут использовать различные орудия копания, в зависимости от требуемой ширины и глубины траншеи и твердости поверхности которые должны быть вскрыты. С
Траншеекопателями следует обращаться с особой осторожностью, потому что они очень опасное оборудование.
Траншеекопатель в виде колеса
Траншеекопатель колесо или rockwheel состоит из зубчатого металлического колеса. Это дешевле в эксплуатации и обслуживании, и может сократить тяжелые земляные работы, чем цепь типа траншеекопатели.
Благодаря своей конструкции колеса могут позволить достичь с той же переменной режущей глубины, сохраняя постоянный угол обработки почвы с относительно небольшим диаметром колеса (что позволяет снизить вес и, следовательно, давление на землю и высоту устройства для транспортных целей, в частности).
Последнее, но не менее преимущество предлагаемых режущих элементов. Эти сегменты (от 6 до 8 в зависимости от диаметра), которые размещены вокруг колеса, имеют зубья, которые более или менее уплотнены в зависимости по какой либо причине, что им придется столкнуться.
Система прокладки и эжекторов позволяет перенести раскопки материалы от края траншеи, и поэтому, чтобы избежать возможной “переработки”. Колесные траншеекопатели могут быть установлены на трассах с резиновыми шинами.
Цепные траншеекопатели

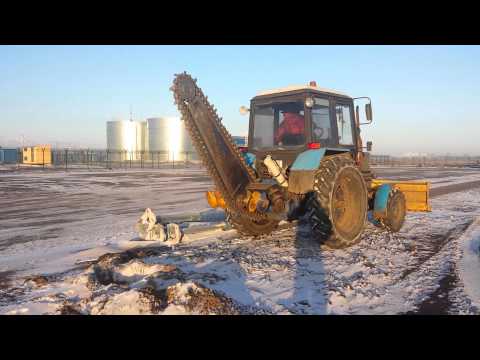

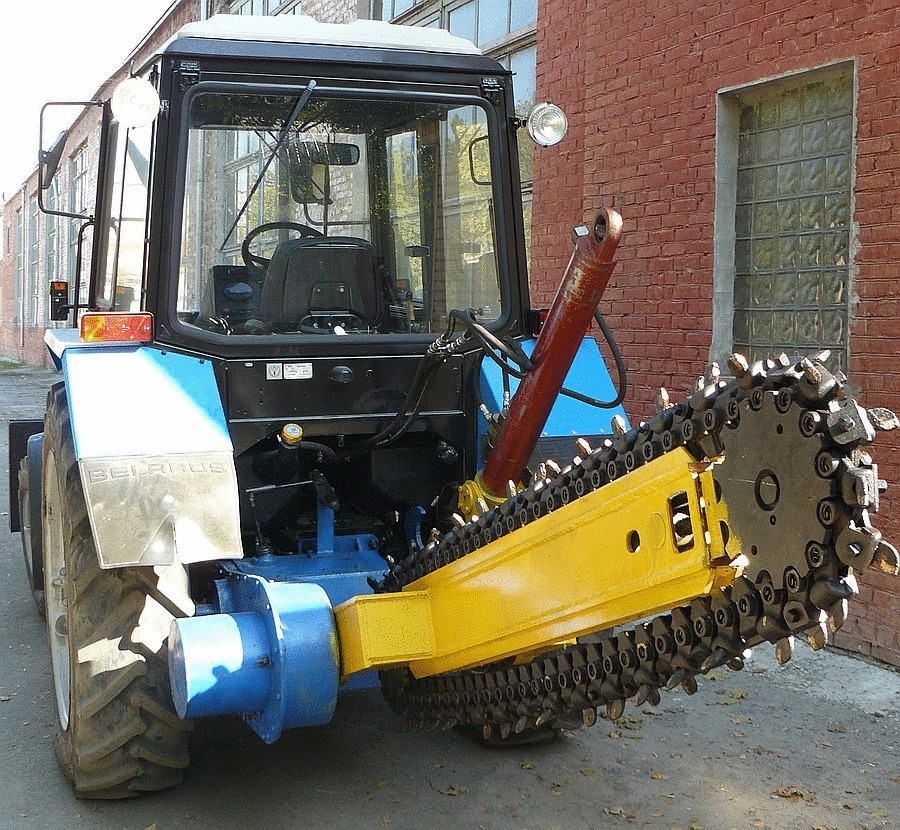

Цепной траншеекопатель режет с рытья цепи, которая приводится в движение вокруг округлой металлической оправе, или бума. Она похожа на гигантскую бензопилу. Этот тип траншеекопателя может рыть основания, что это слишком сложно, чтобы разрыть ковшом типа экскаватора.
Цепной траншеекопатель является отличным инструментом для рытья траншей для больших диаметром сетей (телекоммуникации, электричество, канализация, вода, газ, канализация….), особенно в сельской местности. Раскопаные материалы могут быть удалены по конвейерной ленте обратимой либо справа или слева.
Существуют различные методы для раскопки траншеи в рок – в основном сверла и взрыва, гидромолоты и цепные траншеекопатели. Выбор методов земляных траншей необходимо принимать во внимание целый ряд рок-н-машина свойствами. Предполагается, что преимущества использования цепочки траншеекопатели в подходящих рок перевешивают недостатки и, возможно, затрат и выгод и меньше негативных экологических эффектов по сравнению с альтернативными методами.
роторные, цепные, гусеничные, малогабаритные и траншеекопатели мтз
Траншейный экскаватор – это землеройная спецмашина самоходного типа с непрерывным действием, имеющая в качестве рабочего органа многоковшовый или скребковый инструмент.
В работе оставляет за собой выкопанную траншею конкретного профиля с одновременной транспортировкой из нее отработанного грунта. Траншейные экскаваторы стоят особняком среди рядов прочей спецтехники. Это происходит благодаря их специальному назначению и особенностям конструкции, позволяющим выполнять задачи, непосильные для других строительных и дорожно-строительных аппаратов.
Область применения траншейных экскаваторов
Назначение траншейных экскаваторов – подготовка ям, котлованов и траншей определенных размеров и формы для строительства различных объектов жилого, производственного либо дорожно-транспортного комплекса. Они используются на строительстве следующих объектов:
- Подземных коммуникаций различного назначения путем открытого рытья траншей:
- Трубопроводов для транспортировки воды, газа, нефти и т.п.,
- Централизованных систем отопления,
- Канализационных систем,
- Кабельных линий связи либо электроснабжения.
- Ленточных фундаментов большой протяженности для установки различных зданий и сооружений,
- Для создания ровных контуров будущих котлованов и других строительных выемок.
ИНТЕРЕСНО! Траншеекопатели, в отличие от одноковшовых экскаваторов, способны разрабатывать грунт абсолютно любого типа, даже мёрзлый и каменистый.
Особенности конструкции
Независимо от вида землеройного оборудования и особенностей самой машины, все траншейные экскаваторы сохраняют одинаковый набор основных частей:
- Базовый тягач пневмоколесного либо гусеничного типа, который обеспечивает равномерное поступательное передвижение всего агрегата,
- Рабочее оборудование роторного или цепного типа, закрепленное на машине навесным либо полуприцепным способом,
- Отвальное устройство, ссыпающее грунт в отвал либо транспортные средства для последующего вывоза,
- Дополнительное подъёмно-спусковое устройство для управления подъёмом и установкой в рабочее положение навесного оборудования.
Виды
Наиболее распространены классификации траншейных экскаваторов по виду самого тягача (колёсный или гусеничный) и по типу рабочего оборудования, где различают роторные и цепные машины.
Цепные
Цепные траншеекопатели (ЭТЦ) имеют рабочее оборудование в виде одно-либо двухрядной бесконечной (спаянной в кольцо) цепи. Она, огибая наклонную раму, несет на себе ряды ковшей или скребков определенной ширины.
Крепление цепи может быть:
- Свободное, с провисанием на поддерживающих и направляющих роликах,
- Жесткое на баровом рабочем органе машины.
При этом каждый из копающих ковшей оснащен режущим элементом и специальными откосообразователями, с помощью которых можно настраивать машину на рытье траншеи прямоугольного либо трапециевидного профиля.
В работе малогабаритного траншеекопателя цепи движутся поступательно сразу в двух направлениях: вокруг рамы или бара для отделения и транспортировки грунта, а также в сторону тягача для отрывания кусков грунта определенной глубины. С помощью цепного экскаватора можно получить глубину траншеи более 8-ми метров, а ширину – от 0,14 м и выше.
Роторные
Траншейные экскаваторы с рабочим органом роторного типа (ЭТР) разрабатывают грунт с помощью нескольких или одного жесткого колеса (ротора), на котором и размещены ковшовые резаки или зубья. Копка траншеи проходит при вращении этого колеса вокруг рамы на роликовых элементах с постепенным увеличением толщины снимаемой стружки от нуля до максимума.
ВАЖНО! Преимущество использования роторного траншеекопателя – возможность разработки пнистых грунтов благодаря превращению ротора в диско-фрезерный элемент при замене ковшей зубьями.
Роторная машина может прокапывать траншеи глубиной до 3-х и шириной от 0,8 до 2,5 метров. Она имеет более высокий КПД и большую производительность работы, чем цепная, но рытье более глубоких траншей для неё проблематично, т.к. влечет за собой сильное увеличение массы и габаритов навесного оборудования.
Гусеничные
Траншейные экскаваторы производятся на базе колёсных или гусеничных спецмашин.
При этом тягачи на гусеничной основе дают такие преимущества, как:
Производители
Изготовлением траншейных экскаваторов занимаются компании по производству спецтехники как отечественного, так и зарубежного происхождения, с представительствами в разных странах мира.
Caterpillar
Caterpillar (США) – мировой лидер в изготовлении всевозможной спецтехники разного класса тяжести. Его модельные линейки включают наземные и подземные аппараты, используемые в разработке полезных ископаемых, а также сельскохозяйственных, строительных, карьерных и других подобных работах. Траншеекопатели Caterpillar предназначены для работы в строительстве для жилищных, сельскохозяйственных либо коммерческих целей. Они отлично справляются с выемкой неглубоких траншей для прокладки трубопроводов и кабеля.
Vermeer Manufacturing Company
Vermeer Manufacturing Company (США) представляет несколько модельных линеек экскаваторов (это несколько десятков моделей), включающих модификации на колёсном и гусеничном ходу, с оборудованием как цепного, также и роторного типа.
Техника этой фирмы оборудована электронным управлением посредством микропроцессорной системы, которая синхронизирует действия тягача и рабочих органов машины. Благодаря этому упростились управление и диагностика машины. Кроме этого, некоторые модели оснащены лазерными системами для контроля глубины траншеи.
Case Corporation
Модельные линейки Case Corporation (Франция) для траншейных экскаваторов значительно уже, чем у «Vermeer». Это колёсные машины с планетарными мостами весом от 327-и до 5761 кг, имеющие в качестве основного либо дополнительного оборудования копатели цепного и дискового типа, а также бурильную установку и др.
ООО «Радицкий машиностроительный завод»
Радицкий завод (Россия, Брянск) производит экскаваторы роторного типа на базе гусеничных тракторов Т-170. Это колоссальная техника весом до 32-х тонн, дающая особенно большую ширину траншей и имеющая габаритные конвейеры для эвакуации отвала грунта. Отлично приспособлены к работе со сложными породами, содержащими мелкоабразивные частицы.
Широкое применение находят в газо-и нефтепроводных работах.
ДГУП «Дмитровский экскаваторный завод»
Дмитровский завод представляет цепную технику с несколькими видами цепей зимнего и летнего вариантов, отличающихся по длине, ширине и величине зубца. Основной базовый трактор здесь – МТЗ-82. Есть модели, дающие траншею шириной до 110-ти см и глубиной до 1,5 м.
ОАО «Михневский ремонтно-механический завод»
Михневский завод предлагает потребителям цепные экскаваторы как с «летними», так и с «зимними» цепями. Они отличаются шириной: 140 мм для зимнего варианта и до 410-ти для летнего. Конструкторы завода постоянно усовершенствуют свою технику, добавляя новые элементы и возможности.
Последняя новинка «Михневцев» – двухбаровые траншеекопательные машины.
ОАО «Копейский машиностроительный завод»

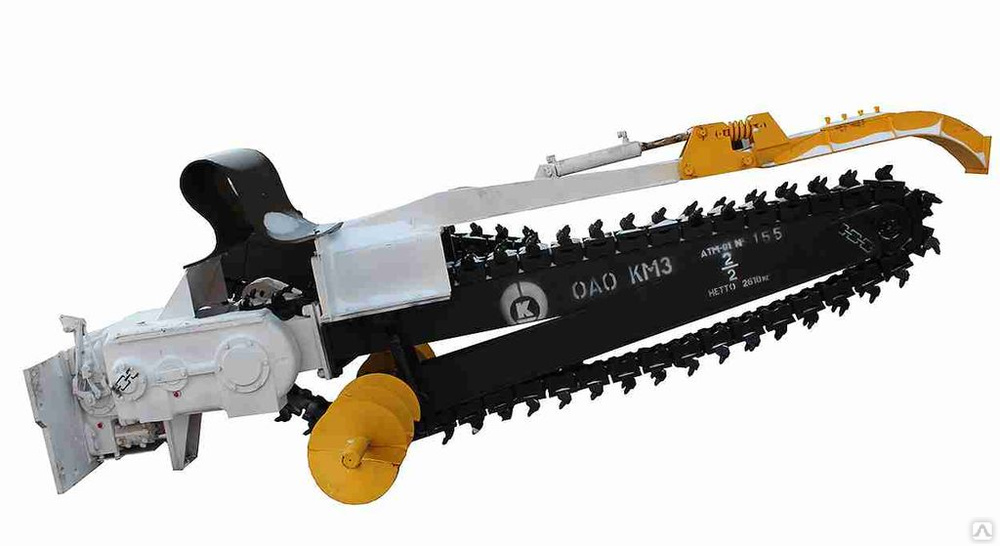

Копейским заводом (Россия, Челябинск) выпускается горно-шахтное оборудование на цепной и баровой основе, приспособленное для работы с мёрзлыми грунтами.
Модели имеют широкий диапазон веса и длины бара в стандартной поставке и широкий набор дополнительного навесного оборудования. Конструкция крепления навески очень проста и предполагает возможность замены её силами оператора.
Запчасти для траншеекопателей | Цепь траншеекопателя | Звездочки для траншеекопателей | Зубья резца чашки |
Ballantine производит цепи практически для всех когда-либо созданных траншеекопателей. Мы изготавливаем стандартные сменные цепи OEM, а также предлагаем цепи Trench-All® для тяжелых условий эксплуатации. Цепь Trench-All имеет множество специальных функций, которые обеспечивают максимально возможный срок службы. Наша цепь для копания траншеекопателей разработана специально для современных мощных траншеекопателей.
Наиболее важным компонентом всей системы копания является режущая система. Мы предлагаем самый большой выбор режущих зубьев для траншейной промышленности. Мы производим фрезы для чашек со встроенной твердосплавной наплавкой, чтобы обеспечить максимальную производительность.
Мы также предлагаем твердосплавные зубья для горных пород различных типов, такие как вращающиеся твердосплавные зубья, твердосплавные зубья Terminator® и новаторские. У нас также есть широкий выбор адаптеров для твердосплавных зубьев.
При замене цепи траншеекопателя обязательно проверьте звездочки и ролик на наличие износа. Мы производим звездочки и ролики для всех продаваемых нами цепей траншеекопателей. Эти звездочки спроектированы так, чтобы взаимодействовать с цепями траншеекопателя для повышения общей производительности и увеличения срока службы всех компонентов копания.
Ballantine — ваш поставщик запасных частей практически для каждого траншеекопателя, включая: Astec®, Case®, Davis®, Ditch Witch®, Vermeer®, Bobcat®, Burkeen®, Barreto®, Ground Hog®, Caterpillar®, Tesmec®, Trencor®, Toro®, Auburn® и Parsons®.
Ассортимент продукции Ballantine’s Trencher включает:
- Неизолированная цепь — Стандартная цепь, цепь с защитой от обратного изгиба, цепь Trench-All, сверхмощная цепь с защитой от обратного изгиба
- Узлы цепей траншеекопателя – Узел резца чашки, Узел Rock & Frost, Узел Innovator, Узел H-образной пластины, Узел Terminator, Узел комбинированной цепи.
- Компоненты цепи – Зубья фрезы, зубья терминатора, зубья первооткрывателя, переходники для скал и мороза, твердосплавные насадки, прокладки для труб, гайки, болты.
- Звездочки траншеекопателя — ведущая звездочка, промежуточная звездочка, шнековая звездочка, ведущая звездочка пластины, промежуточная звездочка пластины, ведущая звездочка гусеницы
- Ролики — Концевой ролик стрелы, натяжной ролик
- Вал – Ведущий вал, Главный вал, Натяжной вал, Домкратный вал
- Подшипники – Фланцевый подшипник, опорный подшипник, роликовый подшипник, игольчатый подшипник
- Стрелы — Копающая стрела, роликовая стрела, блок регулировки стрелы, салазки и стопор
- Шнеки – Шнек, грязевой шнек, внешний подшипник шнека
- Верхние пластины
Ballantine’s Parts Catalog for Case/Astec® Trenchers
Ballantine’s Parts Catalog for Ditch Witch® Trenchers
Ballantine’s Parts Catalog for Vermeer® Trenchers
Ballantine’s Parts Catalog for Barreto® Trenchers
Ballantine’s Каталог запчастей для траншеекопателей Ground Hog®
Каталог запчастей Ballantine для Bobcat®, модель LT102
Каталог запчастей Ballantine для Bobcat®, модель LT112
Каталог запчастей Ballantine для модели Bobcat® LT113
Серия цепей Ballantine’s Innovator
Цепи для траншеекопателей от Underground Tools Inc.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
