Что такое фаркоп в автомобиле и для чего он нужен?

Автомобильный фаркоп – это тягово-сцепное устройство (ТСУ), используемое для осуществления буксирования транспортными средствами легкового прицепа с разрешённой максимальной массой до 3,5 тонн.

Разработчики современных легковых автомобилей ориентируются на запросы потенциальных покупателей. Для удобной перевозки грузов при проектировании салона транспортного средства предусматриваются вместительные багажные отделения. Для увеличения вместительности конструкция кресел задних рядов допускает их складывание.

Если груз имеет большие габариты, удобнее перевозить его на отдельном прицепе чем на багажнике. Для соединения буксирующего транспортного средства и прицепленного к нему при помощи передвижного устройства используется ТСУ. Вот, что такое фаркоп и для чего он нужен в автомобиле. А теперь расскажем подробнее об этом устройстве.

Тип и особенности конструкции

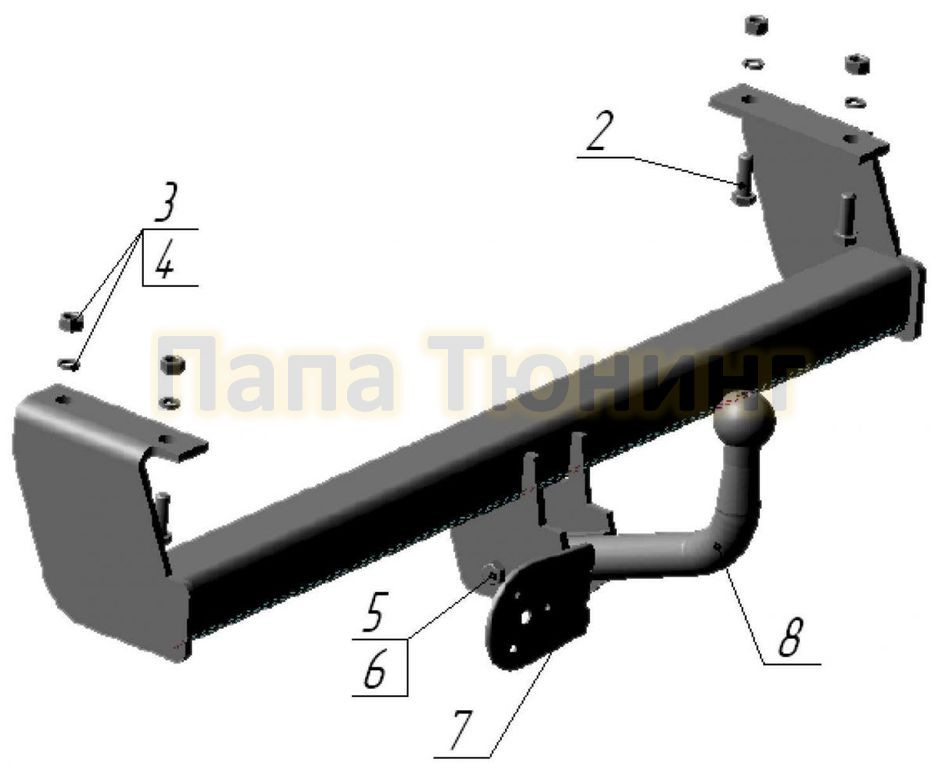

Конструктивно на буксирующем автомобиле содержится сцепной шар, связанный с сцепной головкой, крепящейся на дышло буксируемого прицепа. Сцепной шар фаркопа монтируется на нижнюю часть рамы или кузова автомобиля посредством кронштейна.

Конструкционно фаркопы это устройства, которые могут иметь определённые отличия. В любом случае обязательным элементом будет прицепной крюк, фиксирующийся на автомобиле крепёжной платформой. Обязательно на конце крюка располагается шар диаметром 5 см. на прицепе крепится зажимное устройство с фиксирующим механизмом.

Прицеп является транспортным средством без двигателя, в движение приводится сцепкой с автомобилем. По допустимой нагрузке различают лёгкие и тяжёлые прицепы. Лёгкие могут нагружаться максимальной массой в 750 кг.

Если разрешённая масса свыше 750 кг, прицеп относится к тяжёлым. Обязательно для всех видов прицепов наличие системы торможения.

При выборе покупаемого фаркопа следует руководствоваться следующими характеристиками.

1. Снаряжённой массой – собственным весом прицепа с запасным колесом, если оно указано в комплектации, без груза.

2. Максимальной разрешённой (полной) массой – устанавливается автопроизводителем с учётом веса полностью снаряжённого транспорта с установленным на нём грузом, занявшим свои места водителем и пассажирами.

Для повышения безопасности движения автопоезда на автомобиль для буксирования прицепа монтируется специализированное тягово-сцепное устройство. Фаркоп в машине должен включать штепсельную розетку для обеспечения электричеством электрооборудования прицепа. Электрика ТСУ за счёт согласующего блока и розеток обеспечивает питанием оптику буксируемого автодома.

Более старые модели вовсе не имели места крепления ТСУ. Практически на всех новых автомобилях точки крепления устройства определены при производстве. Они могут несколько отличаться в зависимости от автопроизводителя, поэтому выбирать себе фаркоп лучше специализированный, фирменный, наверняка подходящий к креплениям на вашей машине.

Что называется вертикальной и горизонтальной нагрузками фаркопа?

Вертикальную нагрузку на фаркоп оказывает дышло прицепа или любое другое оборудование, установленное на крюк сцепного устройства. При этом уточняется наибольшее возможное давление, не снижающее управляемость автомобиля.

Горизонтальную (тяговую) нагрузку на фаркоп автомобиля создаёт масса нагруженного прицепа. Наибольшая допустимая масса не должна влиять на управляемость.

Внимательное отношение к требованиям горизонтальной и вертикальной нагрузки повысит безопасность в экстренных ситуациях на дороге.

На выбор фаркопа влияет качество и характер предполагаемого дорожного покрытия. Твердое (асфальтовое) покрытие оказывает меньшие нагрузки на тягово-сцепное устройство, чем пересечённая местность.

Преимущества современных фаркопов (ТСУ)

Совсем недавно отечественные автомобили и внедорожники оборудовались для буксирования буксировочными крюками, которые монтировались на дышло кузова. При таком монтировании образовывался значительный люфт между крюком и дышлом.

Такая конструкция быстро выходила из строя за счёт высоких ударных нагрузок при старте движения и остановках. Фаркопы современных конструкций показывают в испытаниях переносимость более 2 млн. циклов знакопеременных нагрузок.

Дополнительное антикоррозионное покрытие увеличивает срок их жизни. Современные конструкционные решения фаркопов позволяют в случае отсутствия необходимости в них – снимать или задвигать под днище.

По конструкции сцепные устройства (фаркоп) подразделяют на:

1. сварные;

2. условно-съёмные;

3. съёмные полуавтоматы;

Правильно выбранный и установленный фаркоп обезопасит автомобиль от неприятностей в пути и предупредит траты на эксплуатацию и ремонт.

Кстати, езда с фаркопом без прицепа заграницей запрещена правилами, а вот у нас в России можно его не прицеплять!

Поделитесь информацией с друзьями:


Тсу что это


что это такое в автомобиле, для чего нужен и виды, а также нужно ли регистрировать, сертификат и какой штраф

Автомобиль можно использовать не только для комфортного перемещения из одной точки в другую, но и для транспортировки различных грузов. Бывают ситуации, когда владельцам недостаточно объема багажного отделения или нужно перевести габаритный груз. Выходом в этом случае становится прицеп, для крепления которого используется фаркоп. В рамных внедорожниках и грузовых автомобилях фаркоп зачастую входит в стандартную комплектацию. Для легковых автомобилей эта опция устанавливается отдельно.

Что такое фаркоп

Фаркоп – это специальное тягово-сцепное устройство (ТСУ), которое используется для сцепки и буксировки прицепов.

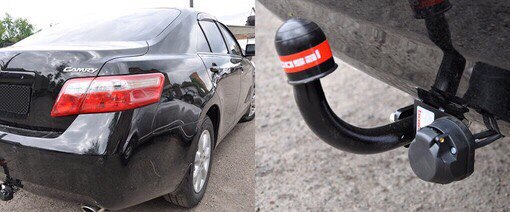

Фаркоп на автомобиле

ТСУ принято делить на две категории:

  • американского типа;
  • европейского типа.

У нас наиболее распространен последний вариант. По своей конструкции европейский фаркоп состоит из двух основных элементов: поперечины и шарового узла (крюка). Поперечина монтируется к кузову или к раме через специальное крепление. Шаровый узел крепится или зафиксирован на балке.

Основные виды

Главным образом, фаркопы классифицируются по типу крепления. Различают три основных вида:

  1. несъемные или сварные;
  2. съемные;
  3. фланцевые.

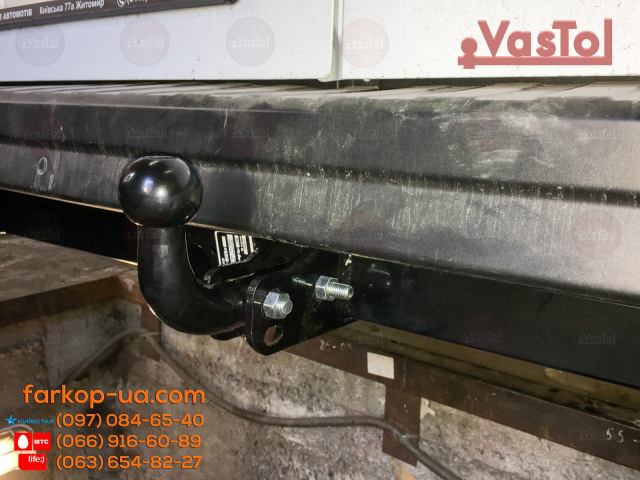

Несъемный

Такой тип ТСУ считается устаревшим вариантом, так как нет возможности для его быстрого демонтажа. Крюк с шаром крепится к балке с помощью сварного шва. Данный вариант хоть и надежный, но неудобный. Во многих странах не разрешается ездить с фаркопом без прицепа.

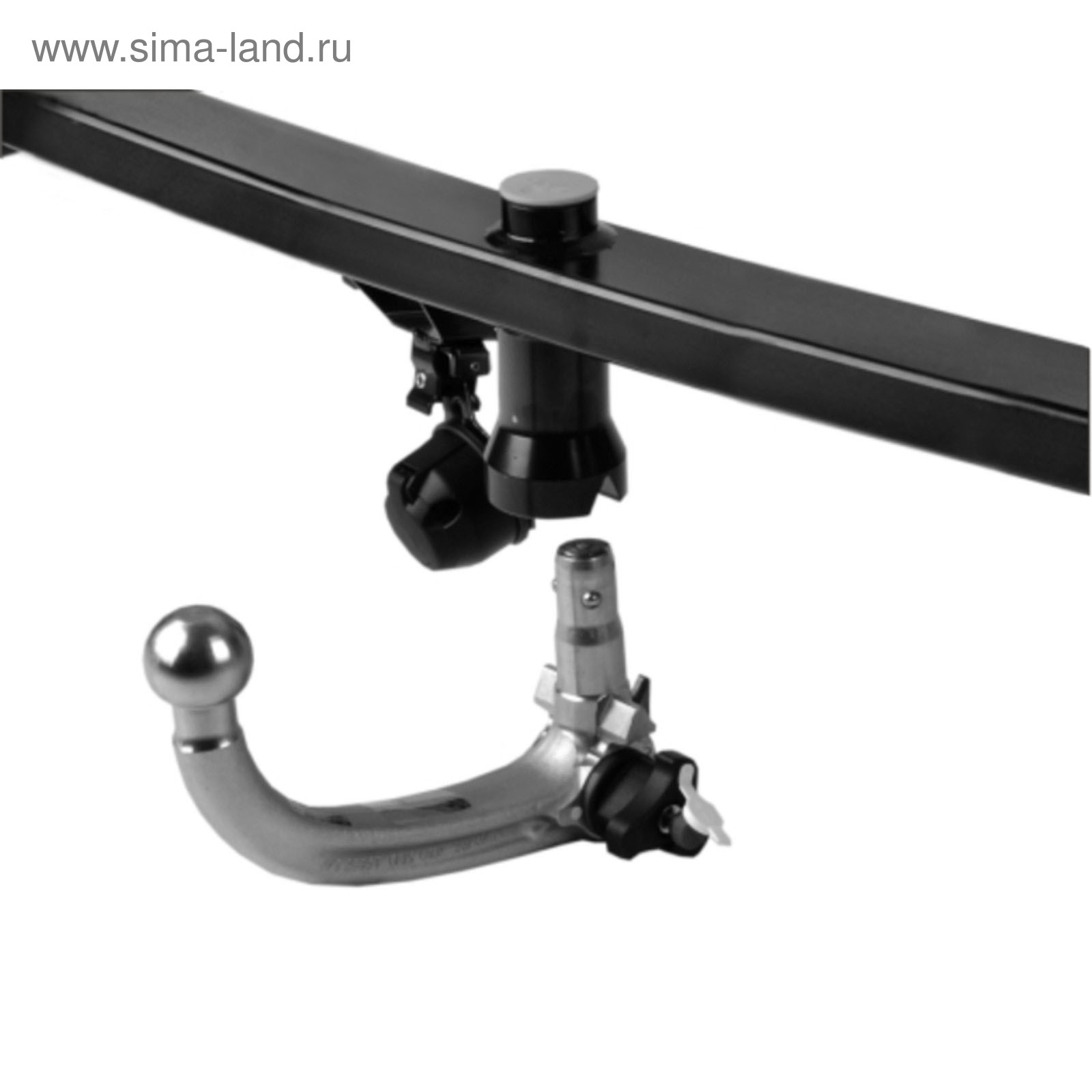

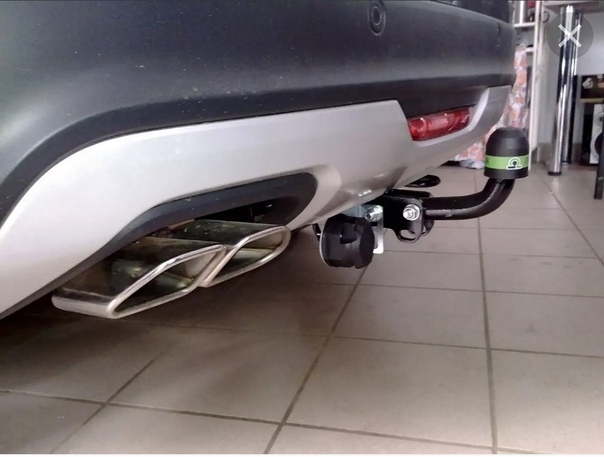

Съемный

Его можно снимать при необходимости и быстро устанавливать обратно. Современные внедорожники и пикапы комплектуются подобными ТСУ уже с завода.

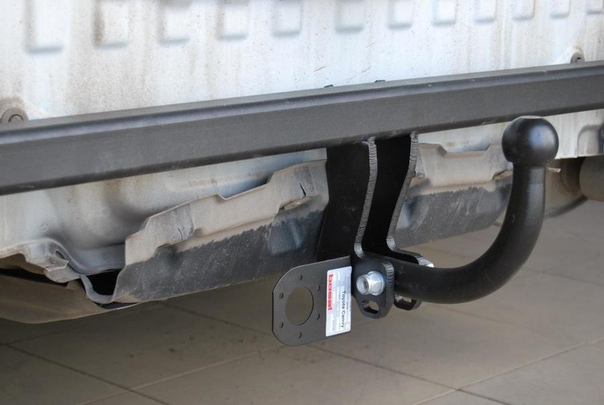

Фланцевый

Фланцевые фаркопы также можно отнести к категории съемных, но они отличаются типом крепления крюка. Он устанавливается при помощи болтового (торцового) и горизонтального соединения. Крепление отличается высокой надежностью, прочностью и большой грузоподъемностью. Подходит для перевозки грузов до

Конструкции тягово-сцепных устройств – Основные средства

В. Васильев, фото из архива автора

В автопоездах для шарнирного соединения тягача и прицепа и возможности их быстрой сцепки-расцепки, а также передачи вертикальной и продольной нагрузок используются тягово-сцепные устройства различной конструкции.

Выпуском тягово-сцепных устройств (ТСУ) занимается значительное число компаний-изготовителей, среди которых самые известные Jost, Rockinger (c 2001 г.

входит в состав Jost. – Прим. ред.), Ringfeder (с 1997 г. входит в состав VBG – Прим. ред.), Helmut Buer GmbH & Co. KG (Германия), Georg Fisher (Швейцария), Coder Ture (Франция), V. Orlandi (Италия), VBG (Швеция), York (Великобритания), Fontaine Truck Equipment, SAF-Holland, Utility Trailer (США) и др. В этот список надо добавить и российских производителей.

Тягово-сцепные устройства рассчитаны на передачу больших продольных и незначительных вертикальных сил, которые не должны превышать 10…15 кН. Это является их главной функциональной особенностью. Такие механизмы должны быть высоконадежными, обеспечивать соответствующие углы складывания автопоезда, возможность быстрой и безопасной сцепки-расцепки, амортизацию динамических нагрузок во время движения автопоезда. Принципиально ТСУ состоят из разъемно-сцепного и амортизационно-поглощающего механизмов, а также элементов крепления. Понятно, что конструктивное исполнение тягово-сцепных устройств существенно влияет на такие важнейшие эксплуатационные качества автопоезда, как управляемость, курсовая устойчивость, маневренность, плавность хода, проходимость, надежность и безопасность.

По типу разъемно-сцепного механизма ТСУ подразделяют на три основных типа: крюковые (пара крюк–петля), вилочные или шкворневые (пара шкворень–петля) и шаровые (пара шар–полусфера). Другие разновидности значительного распространения в коммерческом автотранспорте не нашли, а потому не рассматриваются.

ТСУ шарового типа

Тягово-сцепные устройства типа шар–полусфера (шар–петля) нередко, хотя и несколько ошибочно называют фаркопами. Они служат для буксировки транспортным средством караванов и легких прицепов полной массой до 3,5 т. Конструктивно такие механизмы выполнены в виде одноосных прицепов или прицепов со сдвоенной или трехосной центрально расположенной тележкой. Обычно в роли тягачей выступают легковые автомобили, пикапы, микроавтобусы и малотоннажные грузовики. Все требования к ТСУ этого типа изложены в стандарте ISO 1103 и соответствующих отечественных ГОСТ 28248–89, ГОСТ 30600–97 и ОСТ 37.001.096–84.

На автомобиле-тягаче устанавливается сцепной шар (ГОСТ 28248 предусматривает единственный диаметр шара – 50 мм), а на дышле буксируемого прицепа монтируется ответная сцепная головка (сфера). Важным моментом для всей конструкции ТСУ является крепление его к таким элементам кузова или рамы тягача, которые выдержат необходимое число циклов нагружений периодическими нагрузками и предельные статические нагрузки. Следовательно, достаточная несущая способность ТСУ определяется правильным выбором его конструктивных размеров, т. е. соответствием прочности устройства нагрузкам, воздействующим на него в процессе эксплуатации. ТСУ шарового типа согласно требованиям стандартов должны испытываться на усталостную прочность конструкции. Помимо механического соединения тягово-сцепное устройство обеспечивает электрическое соединение электрооборудования тягового автомобиля с оборудованием буксируемого прицепа.

Буксируемые прицепы делятся на легкие и тяжелые – разрешенной максимальной массой соответственно не более 750 и свыше 750 кг. По типу шара и креплению ТСУ шарового типа различаются по исполнениям – А, В, С, F, G, H и N. Малотоннажные «Соболи», «ГАЗели» и «Бычки» в большинстве случаев комплектуют ТСУ типа F грузоподъемностью до 2 т, оснащенным кованым шаром с двумя крепежными отверстиями.

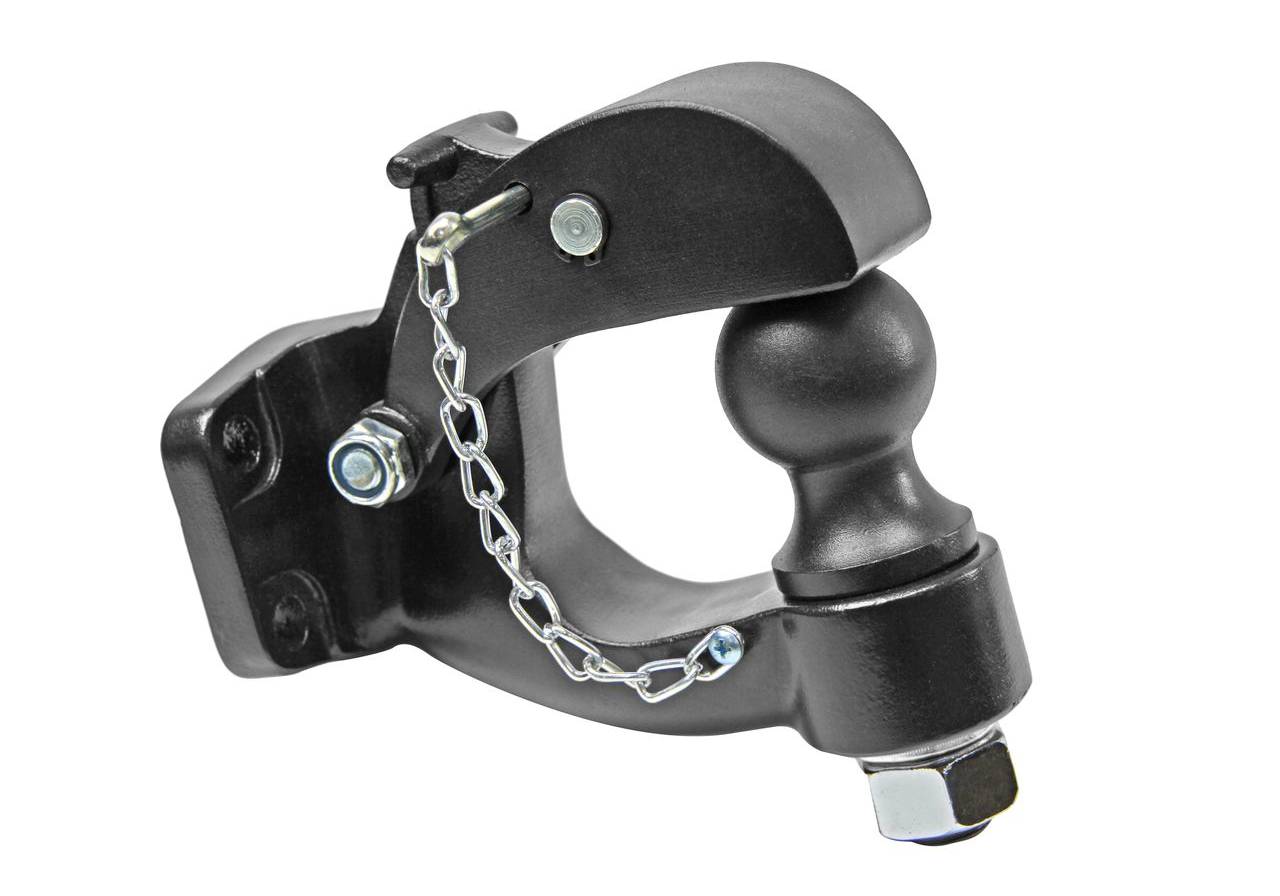

ТСУ крюкового типа

В нашей стране устройства типа «крюк–петля» ввиду далеко не оптимальных дорожных условий применяют наиболее широко. Такие ТСУ отличаются простотой конструкции, легкостью в изготовлении, относительно малой массой и большими углами гибкости. Последнее обстоятельство делает их незаменимыми при движении автопоездов в тяжелых дорожных условиях и на местности с разнообразным рельефом. Описанная конструкция подразумевает наличие больших зазоров (до 10 мм) в соединении крюк–петля для облегчения сцепки-расцепки. Эти зазоры приводят к повышению динамических нагрузок и интенсивному изнашиванию деталей устройства (сопряженной пары), а также являются причиной выхода сцепки (крюка и петли дышла) из строя. Конструкция крюковых устройств предусматривает, как правило, ручную сцепку-расцепку звеньев автопоезда.

Типоразмер крюковых ТСУ выбирается в зависимости от полной массы прицепа. Основные параметры регламентируются международными стандартами ISО 1102, ISО 3584 и ISО 8755 либо национальными нормативными документами.

Устройства «крюк–петля» выпускают под внутренний диаметр петли 76, 85 и 95 мм. Диаметр прутка петли первого типоразмера составляет 42 мм, двух остальных – по 50 мм. Сцепка тягачей и прицепов, оборудованных тягово-сцепными устройствами различной размерности, обеспечивается заменой соответствующих элементов этих механизмов или установкой переходных устройств. Масса ТСУ крюкового типа обычно не превышает 30 кг.

На практике устройство «крюк–петля» позволяет осуществлять поворот сцепной петли вокруг горизонтальной продольной оси крюка на 360°, поворот в вертикальной плоскости на ±45°, поворот в горизонтальной плоскости на ±90°. Существуют ручные и полуавтоматические конструкции крюковых сцепок. Последние получили меньшее распространение из-за большой сложности и увеличенной массы.

В России действует ГОСТ 2349–75. В зависимости от типоразмера ТСУ регламентируются высота установки над опорной поверхностью и присоединительные размеры. Для крюковых сцепок типоразмеров от 0 до 3 геометрические параметры сопрягаемых поверхностей зева крюка и петли одинаковые (диаметр прутка петли 42 мм).

Типоразмер 4 предусматривает применение петли из прутка диаметром 45 мм. Согласно отечественному стандарту крюковые устройства должны обеспечивать углы гибкости относительно поперечной оси, проходящей через зев крюка, не менее ±40°, относительно вертикальной оси ±55° (для автомобилей общетранспортного назначения высокой проходимости не менее ±62°) и продольной оси ±15°. Крюк должен свободно вращаться вокруг своей продольной оси, а по заказу потребителя он может снабжаться стопорными устройствами, позволяющими фиксировать его при отцепленном прицепе. Конструкция замка должна исключать возможность саморасцепки автопоезда при движении, а также иметь не менее двух предохранительных механизмов, действующих независимо один от другого, причем хотя бы один из них не должен быть под действием сил, появляющихся во время движения транспортного средства.

Для первых четырех категорий типоразмеров принят один размер зева, равный 48 мм, размер губки – 74 мм, что позволяет при комплектации автопоездов использовать широкую номенклатуру тягачей и прицепного состава. В пятой группе размер зева составляет 52 мм, тогда как геометрия губки остается такой же.

Стандартное соединение крюкового типа, снабженное двусторонней амортизацией, состоит из тягового крюка, установленного на тягаче, и жесткого дышла со сцепной петлей, связанного с прицепом. Тяговый крюк обычно монтируют на задней поперечине рамы, однако на некоторых автомобилях он может не менее эффективно выполнять свою функцию, будучи расположен на переднем бампере (поперечине) рамы или на задней поперечине прицепа (полуприцепа) для буксировки второго прицепа. Система «крюк–петля» состоит из собственно крюка, накидной защелки, предохранительного замка с запорным шплинтом. Наличие предохранительного замка и шплинта предотвращают самопроизвольную расцепку автопоезда во время движения. На переднем конце стержня крюка, установленного во втулке, навинчена гайка, которая со втулкой обеспечивает правильное продольное перемещение крюка. Внутри корпуса вставлен резиновый упругий элемент в форме гиперболоида, обжимаемый шайбами.

При сжатии он изменяет форму таким образом, что заполняет пространство в корпусе. В других конструкциях тяговых крюков в качестве упругих элементов используются кольцевые, винтовые цилиндрические или конические пружины.

В процессе эксплуатации гайку нельзя использовать для регулировки осевого перемещения крюка, так как ее навертывание-свертывание приводит к увеличению осевого перемещения крюка. При появлении усадки резинового буфера устанавливают дополнительные кольцевые прокладки между фланцами и резиновым буфером. Применение сцепной петли прицепов с меньшим сечением увеличивает износ и сокращает срок службы ТСУ, а также задней поперечины рамы автомобиля.

Несмотря на присущие сцепным устройствам типа «крюк–петля» недостаткам, все ведущие изготовители такого рода продукции продолжают их совершенствовать и выпускать. Крюковые устройства отличаются большим разнообразием исполнений как самого крюка, так и замка. Для осуществления беззазорной сцепки ряд фирм разработали специальные конструкции ТСУ типа «крюк–петля», в которых зазор может выбираться автоматически с помощью конических роликов (фирма Coder Ture) либо с помощью пружин или пневматических устройств по принципу «беззазорный крюк» или «беззазорная петля» (фирма Utility Trailer). Аналогичные системы для крюковых ТСУ выпускают компании V. Orlandi и SAF-Holland. Они оснащены пневмоприводом, автоматически выбирающим зазор в замке устройства. В качестве силового элемента используется пневматическая камера с подвижным штоком, смонтированная с тыльной стороны задней поперечины рамы. Тем не менее беззазорные сцепки не нашли широкого применения по причине значительного усложнения конструкции и обслуживания, а также увеличения собственной массы (до 60 кг).

Какой фаркоп поставить. Виды и типы шара ТСУ

Перед тем как совершить покупку и установку тягово-сцепного устройства на легковой автомобиль, необходимо знать какие нагрузки вы планируете возложить в процессе эксплуатации и какой тип шара необходим, с точки зрения, как функционала тсу, так и внешнего вида транспортного средства.

Разберемся с таким понятием как ТСУ.

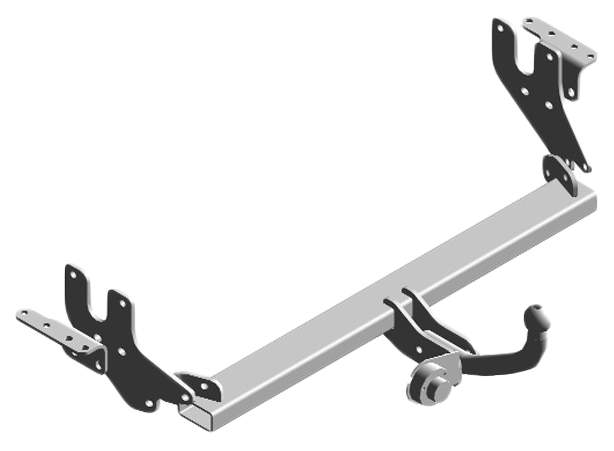

Тягово-сцепное устройство, в народе именуемый как «фаркоп» — это металлическая конструкция, состоящая как, правило из кронштейнов, балки и шара тсу, надежно закрепленное болтовым соединением с несущей конструкцией автомобиля, то есть лонжеронами либо рамой. В некоторых случаях конструктив фаркопа не предусматривает наличие несущей балки. Шар крепиться к специальному кронштейну, установленному на автомобиль.

Детали фаркопа изготавливается из листового металла, толщиной от 6 до 16мм, круглой, либо профильной трубы различного размера с толщиной стенки не менее 3-х мм. Самые распространенные модели — это труба 60х40 и 60х60 со стенкой 4-5мм. Крюк сцепного устройства изготавливается путем токарно-фрезерных работ либо литейным производством.

ТСУ так же делиться на два типа: разборная и не разборная конструкции.

В первом случае все узлы фаркопа крепятся болтовым соединением. Делается это для удобства монтажа сцепного устройства к автомобилю. Но это не означает что разборное сцепное менее надежно чем полностью сварное, при условии, что метизы имеют высокий класс прочности не ниже 8.8.

Шары фаркопов подразделяют на несколько видов: сварные, условно-съемные и быстросъемные.

К сварным относят жестко закрепленный к рампе фаркопа шар при помощи сварки.

К условно-съемным все шары, монтируемые при помощи болтового соединения.

Быстросъемным крюком фаркопа называют шаровый узел, который крепиться в приемнике, установленном на балке ТСУ за счет специального механизма либо пальца-эксцентрика. Болтовое соединение отсутствует.

Типы шаров ТСУ:



  • Тип «А» – Условно съемный крюк, крепится к кронштейнам балки при помощи двух болтов М12.

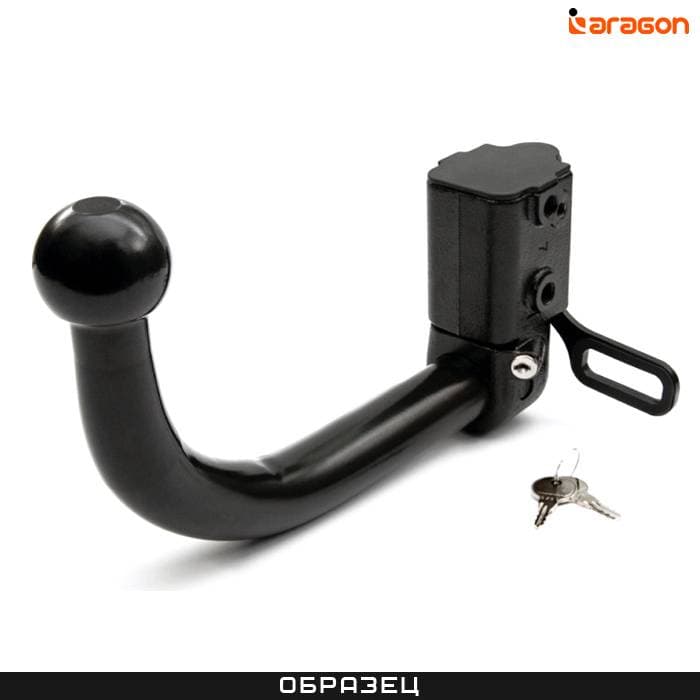

  • Тип «С» – Съемный полуавтомат, фиксируется в специальной посадочной втулке за счет пальца-эксцентрика.
  • Тип «F» – Литой фланцевого (торцевого) типа, устанавливается на трапецеидальную площадку несущей балки фаркопа, либо на саму балку, через сквозные отверстия. Используются два болта М16.
  • Тип «G» – Литой. Как и шар «F» имеет фланцевое крепление на трапецию балки. Рассчитан на максимальные нагрузки до 3500кг. Фиксируется на 4 болта М10.

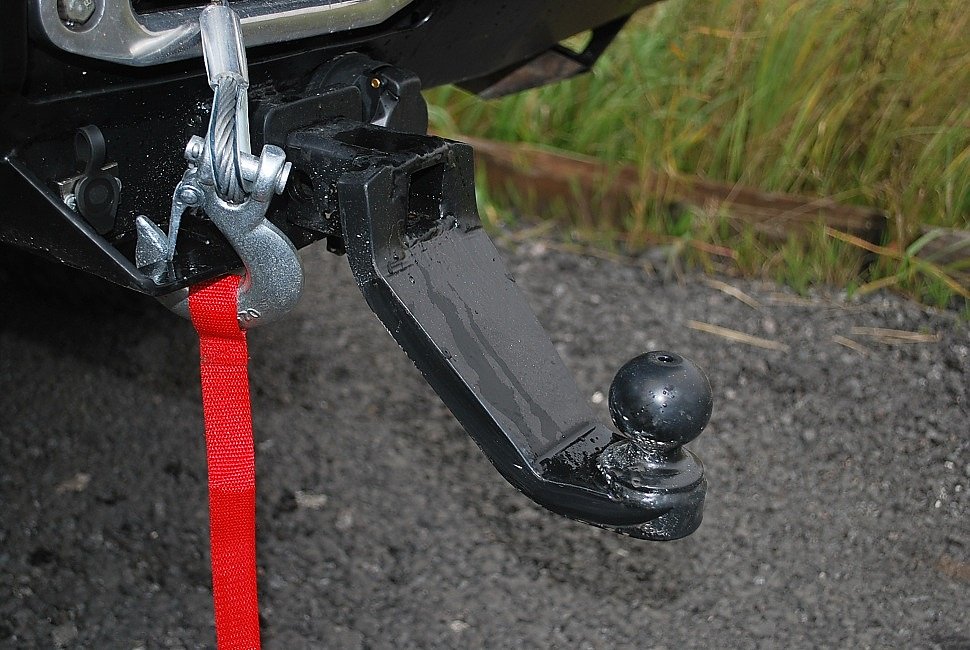

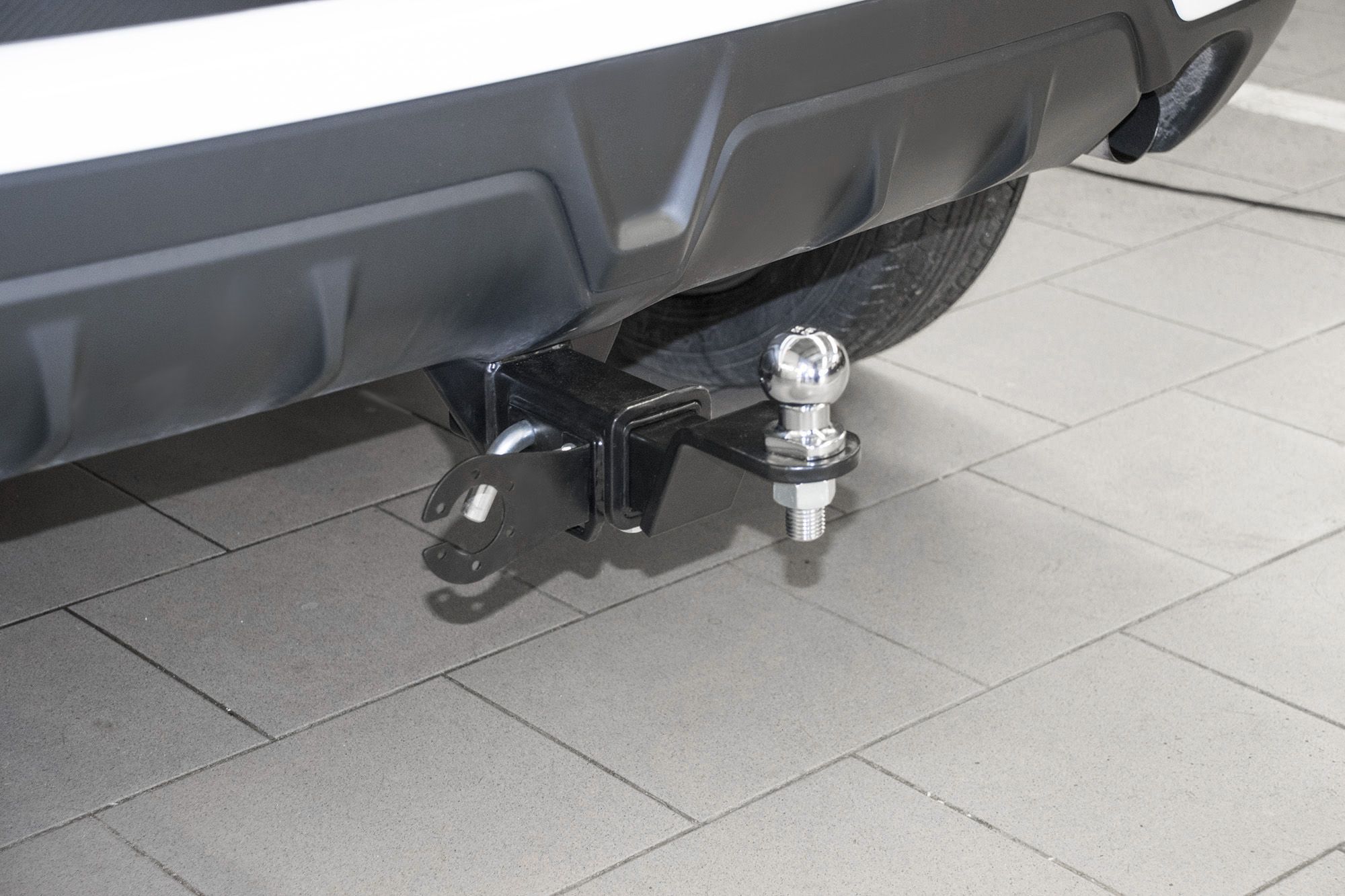

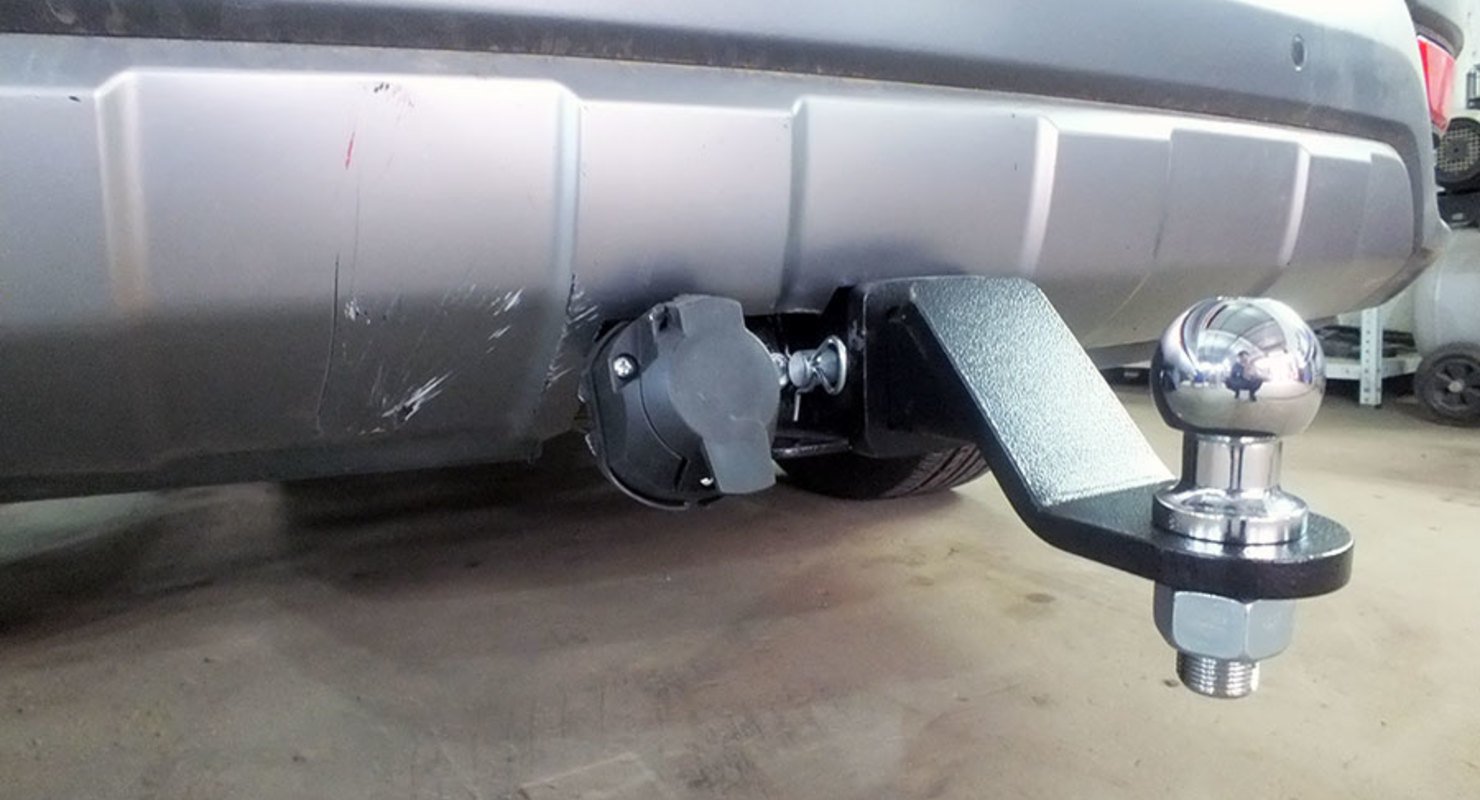

  • Тип «E» – Шаровый узел для квадратного приемника. В народе именуемый как «Американский квадрат». Имеет в конструкции профильную трубу квадратного сечения 32х32мм и 50х50мм. Крепится фиксирующим пальцем со шплинтом.
  • Тип «D» – Литой, комбинированный шар фланцевого типа. Используется как для обычной сцепной головки, так и для прицепов оснащенными сцепной проушиной. Крепится по типу шара «F». Два болта М16.
  • Тип «N» – Комбинированный шаровый узел. Так же, как и тип «D» подходит для сцепной головки и сцепной проушины. Крепиться к несущей балке фаркопа на 4 болта. До 3500кг.
  • Тип «Н» – Сварной не съемный шар. Как правило применяется в производстве фаркопов для отечественных автомобилей с целью снижения конечной стоимости. Максимальные тяговые нагрузки 1200кг.

Все выше перечисленные виды шаров встречаются как на фаркопах иностранного производства, так и отечественных марок.

Также существуют различные быстросъемные шары сцепных устройств: «AK», «AV», «BMC». Используются только зарубежными производителями такими как Westfalia, Bosal, Imiola, Brink, Auto-Hak и т. д. Нагрузки до 3500кг.

Наши рекомендации по выбору фаркопа:

Поскольку каждый вид фаркопа и тип крюка сцепного устройства имеют свои характеристики и особенности, рекомендуем перед тем как приобрести ТСУ, внимательно изучить все предложения рынка по конкретной модели авто, чтобы сделать правильный выбор, так как разные производители предлагают различные варианты с разными техническими данными по одному и тому же автомобилю!

Что такое фаркоп – назначение, виды, установка, производители и выбор ТСУ

Фаркоп авто – это специальный механизм, предназначенный для соединения авто со съемным прицепом. ТСУ установлено на большинстве автомобилей легкового типа. При необходимости прибор устанавливается отдельно, если конструкция машина не предусматривает наличие этого оборудования. Тягово-сцепные изделия автомобиля отличаются способами крепления, техническими характеристиками, и задачами.

Для чего нужен фаркоп

Фаркоп – тягово-прицепное оборудование, используемое для перевозки габаритных предметов без вреда для авто. С его помощью к машине присоединяется прицеп, снижая на нее нагрузку. Прибор позволяет использовать с легковыми автомобилем не только прицепы, но и трейлеры. В этом случае нужно учитывать технические характеристики машины и механизма ТСУ на предельные нагрузки.

Дополнительно фаркоп нужен для буксировки других машины, снегоходов, катеров, при условии, что их вес не превышает три тонны. Этот прибор не является обязательным в конструкции каждого автомобиля. На некоторых авто он может вовсе быть не предусмотрен, по причине чего устанавливать его придется самостоятельно. В большинстве случаев он необходим людям, использующим машину для путешествия на большие расстояния или транспортировки габаритных грузов. Благодаря ТСУ не нужно хранить крюк в багажнике.

Фаркоп на машине нельзя использовать, если прицеп не присоединен. Это связано с повышенной опасностью, представляемую прибором при столкновении. Тягово-сцепной механизм оказывает негативное воздействие как для машины, на которой он установлен, так и для столкнувшегося с ним автомобиля. В некоторых странах действует официальный запрет на эксплуатацию авто с фаркопом без прицепа.

Виды и классификация

Фаркопы классифицируются в зависимости от способа монтажа. Тягово-сцепные механизмы бывают трех категорий:

  • Фиксированный. К этому виду относятся сварные приборы. Они являются частью конструкции бампера. Такие изделия – редкость. Обычно они устанавливаются отдельно на машины, конструкция которых не предусматривает применение ТСУ. Но такой универсальный фаркоп имеет способ крепления конструкции, не требующий подбора конкретной модели.
  • Съемный фаркоп. Изделия этой категории встречаются в большинстве случаев. При необходимости такой механизм можно снять. Они подходят людям, у которых не всегда есть необходимость использовать съемный прицеп. Представлено много типов механизмов этой категории. Выбор нужно осуществлять на основе модели авто.
  • Фланцевый. Эта категория известна также как условно-съемная. Крепление таких механизмов выполняется при помощи болтов, благодаря этому обеспечивается возможность выдерживать большие нагрузки. Зачем нужен фаркоп такого типа, не сложно догадаться. Для приборов, применяющий фланцевое соединение, предусмотрена специальная конструкция бампера, позволяющая их использовать в нужное время. Для конкретного автомобиля подойдет исключительно оригинальная модель тягово-сцепного механизма.

Виды фаркопов по типу шара, в зависимости от его способности выдерживать нагрузки:

  • «А» — категория для прицепов, перевозящих вес не более 150 килограмм;
  • «H» — более дешевый вариант, имеющий те же ограничения, что и предыдущая категория;
  • «F» — категория регулируемых в разные стороны фаркопов, используемых с прицепами, которые перевозят вес до 3,5 тонн;
  • «G» — категория регулируемых в одну сторону фаркопов, используемых с прицепами, которые перевозят вес до 3,5 тонн;
  • «V» — нерегулируемые по высоте механизмы, используемые с прицепами, которые перевозят вес до 2,5 тонн.

Каждый вид имеет плюсы и минусы. Фланцевый вид обладает высоким показателем прочности. Но его нельзя спрятать. Другие модели не регулируются по высоте шара фаркопа от земли, и стоят дороже. Для некоторых авто, таких как Лада Калина хэтчбэк потребуется ставить сварной прибор, или сверлить отверстия для креплений. Но в этом случае есть риск нанести вред автомобилю. Передний бампер не пострадает, но задний получит вред. Наиболее дорогой вариант – складной прибор.

Если тягово-сцепное изделие покупается отдельно, следует учитывать технические характеристики авто.

Неправильно подобранный прибор может не соответствовать необходимым задачам. В некоторых случаях возможен риск нанести вред машине.

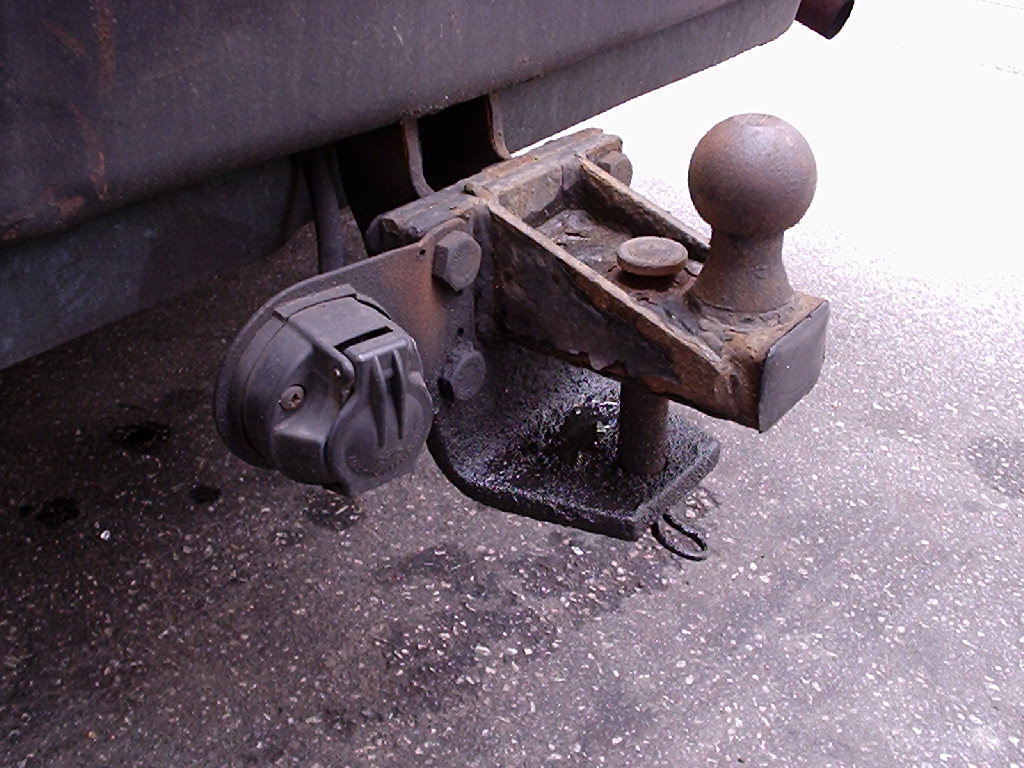

Что такое розетка для фаркопа

Розетка для фаркопа – система, от которой работают габаритные огни и поворотники. При помощи разъемов система прицепа связывается с проводкой авто. Эта связь дает возможность управлять прицепом из салона автомобиля.

Розетка подключается двумя способами:

  • Штатным. Предполагается использование специального разъема, предусмотренного конструкцией авто. Через него проходят сигналы, срабатывающие после присоединения сцепного приспособления. Эта система работает автоматически и подходит неопытным водителям.
  • Универсальным. Используется, если первый не работает. Он предполагает подключение проводов прицепа напрямую к проводке автомобиля. Устанавливающие провода имеют разные цвета, поэтому выполнить самостоятельно эту задачу не трудно.

Производство

Производство фаркопов выполняется на основе трехмерных моделей. После тестирования ТСУ запускается серийное изготовление. При производстве осуществляется применение лазерных станков, дробеструйной системы обработки и использование порошка из полиэстера.

Наиболее качественные тягово-сцепные изделия производятся в:

  • Польше;
  • Бельгии;
  • Голландии;
  • Америке;
  • Германии.

Среди российских производителей высоким качеством выделяются:

  • Балтекс;
  • ДЗК;
  • Лидер-Плюс.

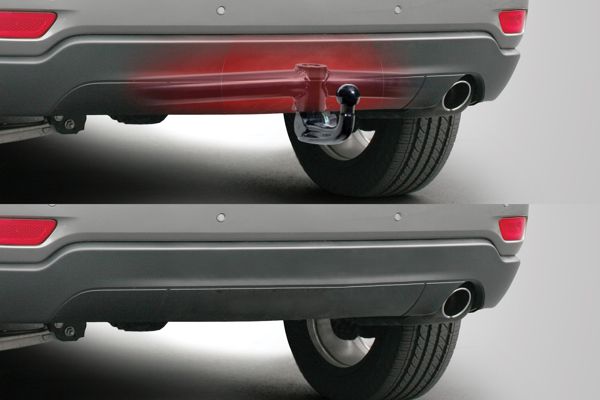

Самым дорогим вариантом является фаркоп, убираемый под бампер. Но такие механизмы имеются только на автомобилях американского производства. Конструкция бамперов и американских ТСУ предусматривает специальные крепления, обеспечивающие эту особенность.

Как выбрать подходящее устройство

Установка фаркопа на авто оказывает нагрузку вертикального и горизонтального типа. Приобретая тягово-сцепной механизм, нужно знать, какие нагрузки он может выдерживать. При выборе надо выяснить:

  • какой максимальный вес можно перевозить;
  • марка какого автомобиля будет использоваться;
  • какой вес имеет используемый прицеп;
  • какую комплектацию имеет авто;
  • тип покупаемого устройства.

Нагрузка должна быть ниже максимального показателя. Если она превысит допустимую норму, будет нанесен вред не только фаркопу, но и машине.

Риск такой ситуации наиболее опасен при движении, поскольку может повлечь аварию.

Наибольший вред в случае перегрузки получит кузовная часть после удара сзади. Регулируемая высота прицепа снижает нагрузку.

Американские ТСУ изделия бывают двух видов:

  • для моделей производства США, используемых на территории страны;
  • для моделей производства США, продаваемых в России и странах Европы.

На Российских машинах не рекомендуется использовать устройства первого типа. Эта правило распространяется даже на владельцев иномарок, которые были разработаны в США для российского покупателя и стран Европы. В большинстве случаев для таких машин предусматривается использование ТСУ американского производства, поскольку второй тип американских тягово-сцепных изделий найти непросто.

Разница между американскими и отечественными моделями заключается в диаметре шаров. По этой причине могут возникнуть трудности при отсоединении прицепа.

Выбор подходящего фаркопа – достаточно сложная задачи при отсутствии должного опыта. Если купленный механизм не будет соответствовать нужным нормам, возможен риск возникновения целого ряда проблем. Поэтому выбор ТСУ лучше доверить специалистам.

что это такое в автомобиле и зачем нужно

В нашей стране многие используют свой автомобиль не только для того, чтобы с максимальным комфортом перемещаться из одной точки в другую, но и для того, чтобы перевозить различные грузы, имеющие относительно небольшую массу и не слишком значительные габариты. Таким автомобилистам, прекрасно известно, что такое фаркоп в автомобиле, поскольку они это несложное, но очень полезное устройство, регулярно и успешно используют. Тем же, которые только собираются влиться в ряды автомобилистов, наверняка совсем нелишним будет поподробнее узнать, что же именно представляет собой эта конструкция, какие ее виды бывают, в чем их преимущества и недостатки.

Что такое фаркоп и зачем он нужен

Фаркоп представляет собой специализированное тягово-сцепное устройство (ТСУ), используемое для буксирования легковых прицепов. Что касается его конструкции, то она может быть различной, но в подавляющем большинстве случаев включает в себя два основных элемента: поперечину и шаровый узел. Крепление поперечины происходит к специальному отверстию, расположенному в раме или кузове транспортного средства. Шаровый узел обычно фиксируется на балке.

Главная и, пожалуй, единственная сфера применения фаркопов — это, как уже было сказано выше, буксирование легковых прицепов. Но, некоторые водители в действительности используют его с другой, «скрытой» целью. Они считают, что при ударе сзади это приспособление способно как-то защитить автомобиль. В действительности же эта убежденность глубоко ошибочна: практика показывает, что в таких случаях кузов автомобиля, в который «въехало» другое авто, повреждается в гораздо большей степени, чем если бы фаркопа не было. Кстати говоря, в некоторых странах правилами дорожного движения вообще запрещено использование фаркопов без прицепов.

Основные виды фаркопов

Главным критерием, на основании которого классифицируются все фаркопы, является тип крепления, поэтому каждый из этих ТСУ принадлежит к одной из следующих категорий:

  • Фиксированные;
  • Съемные;
  • Фланцевые.

Фиксированными являются те фаркопы, которые имеют жесткое крепление к кузову или раме автомобиля и снять которые просто невозможно. Съемные фаркопы, как нетрудно догадаться по их названию, снимать можно, причем сама эта процедура не составляет никакой особой проблемы. Примечательно, что по своим техническим и эксплуатационным характеристикам они практически ничем не отличаются от не съемных. Следует заметить, такими фаркопами некоторые компании-производители комплектуют свои пикапы-внедорожники.

Фланцевые фаркопы можно считать одной из разновидностей съемных. Они фиксируются на специальных площадках, расположенных  в задних частях автомобилей, при помощи болтовых соединений. В отличие от «классических» съемных фаркопов они имеют повышенную прочность и предназначаются для транспортировки тяжелых и крупногабаритных грузов.

Существует еще одна достаточно распространенная классификация фаркопов. Она основывается на типе шара, и согласно ей все ТСУ классифицируются по следующим категориям:

  • Категория «A»;
  • Категория «H»;
  • Категории «F» и «G»;
  • Категория «V».

Наиболее распространенными являются фаркопы категории «А». Их отличительной особенностью является то, что шары можно при необходимости легко и быстро снимать: для этого требуется всего лишь отвернуть пару болтов. Фаркопы категории «A» характеризуются практичностью и надежностью, их шары выдерживают нагрузки до 150 килограммов и с их помощью можно транспортировать прицепы весом до полутора тонн.

Фаркопы категории «Н» — это, по сути дела, бюджетный вариант фаркопов категории «A». Они несколько уступают в надежности, но по своим характеристикам практически ничем не отличаются. Что касается категорий «F» и «G», то фаркопы, принадлежащие к ним, различаются только по особенностям регулировки. В изделиях «F» шары могут крепиться по отношению к основанию в двух различных положениях, что дает возможность без труда изменять уровень ТСУ. Для фаркопов «G» регулировка возможна только тогда, когда в конструкции крепления их шаров присутствует не менее шести болтов. Следует отметить, что такие ТСУ имеют достаточно серьезную грузоподъемность (до трех с половиной тонн) и чаще всего монтируются на больших внедорожниках.

В последнее время все большее распространение получают фаркопы с шарами BMA, которые очень легко и быстро снимаются. Кроме того, существует еще одна разновидность ТСУ, которые убираются в бампер. Они, однако, могут устанавливаться только на автомобили американского производства, в которых для них предусмотрены специальные крепления.

Что такое розетка для фаркопа

Как известно, прицепы, которые транспортируются при помощи фаркопов, являются составными частями транспортных средств. Соответственно, на них имеются свои собственные габаритные огни и знаки поворота. Для нормального функционирования они должны быть подключены к бортовой электрической системе автомобиля. Производится это подключение при помощи специальных разъемов для ТСУ, которые в обиходе автомобилисты чаще называют «розетками для фаркопов».

Розетки бывают двух типов: 7 контактные и 13 контактные. 7 контактные розетки позволяют подключить только внешнее освещение прицепа (поворотники, стоп-сигнал, задние фары, задние противотуманные фары). 13 контактные розетки, кроме внешнего освещения, предусматривают подключение дополнительных устройств. Если розетки на прицепе и машине не совпадают, то их можно подключить через переходник.

Похожие публикации

Правила законной установки фаркопа на автомобиль и требования ГИБДД в 2019 году

Фаркоп – тяговое сцепное устройство, предназначенное для транспортировки прицепов или трейлеров с помощью автомобиля. ТСУ устанавливается на многие транспортные средства заводом изготовителем. Однако некоторые автомобилисты самостоятельно монтируют эти элементы. Перед выполнением установки, нужно знать о том, какие требования ГИБДД, предъявляет к фаркопу в 2019 году.

Виды ТСУ

Фаркоп на авто, имеет несколько видов:

Прочно крепится к автомобилю. Наиболее опасен для участников дорожного движения, его использование на легковых автомобилях запрещено.

Это приспособление имеет в своей конструкции шарниры, благодаря которым устройство легко сложить и убрать под автомобильный бампер. Некоторые компании производят складные ТСУ с электрическим приводом, управление которым происходит непосредственно из салона автомобиля.

ТСУ устанавливается с помощью защелкивания специального замка. Съемный фаркоп – наиболее безопасное тяговое приспособление для эксплуатации. Деталь легко установить и также легко снять, поэтому такой вид ТСУ популярен у автомобилистов.

При выборе ТСУ необходимо учитывать размеры детали. В противном случае транспортное средство может быть не допущено к эксплуатации.

Можно ли устанавливать на машину

Закон не запрещает устанавливать ТСУ на автомобиль, однако это является изменением конструкции транспортного средства, которые нужно легализовать. В противном случае водитель подвергается наказанию со стороны сотрудников ГИБДД.

Измененные багажники и фаркопы согласуют в ГИБДД. Это делается для того, чтобы внесенные изменения в конструкцию авто, не угрожали безопасности водителя, и прочих участников дорожного движения. Выполняя монтаж ТСУ самостоятельно, следует учитывать требования правил дорожного движения, касательно установки дополнительного оборудования на транспортное средство.

Юридические правила установки

Положения установки фаркопа и его последующей регистрации в ГИБДД, регулируются технический регламент «О безопасности колесных транспортных средств» ТР ТС 018/2011. Это правило ПДД ввели 1 января 2015 года.

Если завод-изготовитель предусмотрел места для крепления ТСУ, а также внес это оборудование в список дополнительных приспособлений для машины, тогда его монтаж не является изменением конструкции транспортного средства, и не требует регистрации. Однако инспектору при проверке, понадобится предъявлять паспорт на фаркоп, и его сертификат соответствия.

Если машина переоборудуется самостоятельно, то для этого, надо получить соответствующее разрешение в ГИБДД. В противном случае авто не будет допущено к эксплуатации, так как его использование без прицепа, снизить безопасность других участников дорожного движения. Поэтому, после внесения изменений, их ставят на учет.

После переоборудования, с собой понадобится возить паспорт ТСУ, отметкой о его монтаже, копию сертификата соответствия, а также акт о проделанной работе.

В каких случаях установка запрещена

Правомерность эксплуатации легкового автомобиля, оснащенного фаркопом, регулируется сотрудниками Государственной Инспекции Безопасности Дорожного Движения. Если дополнительное оборудование установлено на машине не по правилам, или несет потенциальную угрозу жизни и здоровью участников дорожного движения, то, накладывается запрет на езду, на таком автомобиле. В соответствии с ПДД, машину с прицепным оборудованием нельзя использовать если:

  1. Монтаж выполнен не по правилам, было допущено серьезное вмешательство в конструкцию авто. При установке тяговых устройств, не предусмотренным производителем транспортного средства, деталь соединяют с кузовом авто с помощью сварки или саморезов, отверстия под которые делают самостоятельно. Однако это запрещено правилами дорожного движения.
  2. Прицепное приспособление сильно выпирает за пределы бампера. Это создает угрозу для сзади едущих машин, при столкновении, позади идущий транспорт получит гораздо больший урон.
  3. Неприспособленность машины к буксировке прицепов или трейлеров. Каждый автомобиль имеет максимальную грузоподъемность, на некоторых моделях, производители не предусматривают использование трейлеров или прицепов. Установка фаркопа, и его использование по назначению, может уменьшить срок эксплуатации авто, и привести к возникновению чрезвычайных аварийных ситуаций.
  4. Отсутствие нужных документов. При условии, что монтаж и тип прицепного оборудования, соответствует правилам, нужно обзавестись соответствующими документами, и поставить изменения в конструкции на учет. В противном случае такой тюнинг будет считаться незаконным.



Требуемые документы

После постановки переделанной машины на учет, автомобилист получает ряд документов, которые ему нужно иметь при себе, для подтверждения законности установки ТСУ:

  • Сертификат соответствия на фаркоп.

Внесение изменений согласовывают в госавтоинспекции. После успешной регистрации в ГИБДД, водитель получает свидетельство о постановке измененного ТС на учет.

  • Акт выполненных работ.
  • Паспорт на тяговое дополнительное оборудование, с пометкой от автосервиса, в котором проходила установка.

Также в бардачке должны находиться водительские права, документы на машину и ПТС, в него заносятся пометки о пройденных техосмотрах.

Если водитель отказывается регистрировать изменения в конструкции машины, то на него накладывается административный штраф.

Штрафы

При самостоятельной установке ТСУ, нужно знать, какое наказание ждет водителя за использование тягового приспособления без регистрации. Нарушение карается предупреждением либо штрафом.

Установка дополнительного тягового приспособления на машину, позволяет использовать транспортное средство в качестве тягача для прицепов и трейлеров. Однако монтаж должен осуществляться по всем правилам. Только в этом случае удастся избежать постоянных штрафов, и нанесения вреда жизни и здоровью других участников дорожного движения.

Что означает TSU?

900 17

TSU

Texas Southern University

Академия и наука »Университеты

 Оцените:
TSU

Университет штата Теннесси

 Оцените:
TSU

Служба технической поддержки

Государственная полиция

 TSU

Технологии и программное обеспечение без ограничений

Вычислительная техника »Программное обеспечение

 Оцените это:
TSU

Утилита Trade Service

28

 Оцените это:
TSU

Сенсорный экран

Вычислительная техника »Сети

 Оцените это:
Оцените:
TSU

Tele Celular Sul Participaco

Business »Символы NYSE

 Оцените it:
TSU

Trek Smut University

Разное »Приколы

 Оценить:
TSU Оцените:
TSU

Top Spin Underground

Сообщество »Музыка

 415 TSU

Texa s State University

Академия и наука »Университеты

 Оцените это:
TSU

Tosa Skateboarders United

000

 Оцените это:
TSU

The Start Up

Разное »Несекретный

 Оцените это:
Оцените:
TSU

Отдел технических услуг

Разное»

4 90004 9000 это:
TSU

Terran Special Unit

Разное »Несекретный

 Оцените:
TSU

Сообщество солидарности

 Оцените:
TSU

Тбилисский государственный университет

Академические и научные »Университеты

 TSU Оцените:
TSU

Таиланд Южный университет

9000 9000 9000 9005 9000 9000 9000 9000 9000 9000

 Оцените:
TSU

The Save Ums

Разное »Несекретный

 Оцените это:
iperU 9000 Оцените:
TSU

Top Soul University

Academic & Science» Университеты
TSU

Toronto Secondary Unit

Разное »Несекретный

 Оценить:
