Гидронасос представляет собой устройство, предназначенное для преобразования механической энергии в гидравлическую. Для его работы всегда нужен основной мотор который и будет передавать механическую энергию. Это может быть мотор любого типа, например, электродвигатель или двигатель внутреннего сгорания. Гидронасос состоит из двух камер, одна из которых работает на нагнетание, а вторая осуществляет всасывание. Это два отдельных отсека, между которыми протекает рабочая жидкость, и создается рабочее давление гидронасоса.
Разновидности гидронасосов:
Шестеренные – это гидроагрегаты, где в качестве рабочих органов используются две вращающиеся шестерни. Каждая из них передает усиленное напряжение на соседнюю, что приводит к увеличению силы вращения. Данный тип насосов подходит для гидросистем с давлением не более 25 Мпа. Шестеренные гидронасосы активно используются в дорожно-строительных машинах, с/х технике, смазочных системах.

Преимущество:
Обусловлено простотой конструкции, небольшим весом, компактными размерами.
Недостатки:
К недостаткам таких гидронасосов можно отнести невысокий ресурс, особенно при интенсивной работе на пиковых нагрузках. Так же данный тип насосов является одноразовым и не ремонтно-пригодным. При работе данного насоса работают все части агрегата, и на всех частях происходит износ, включая корпус, что и влечет за собой не рентабельность его ремонта.

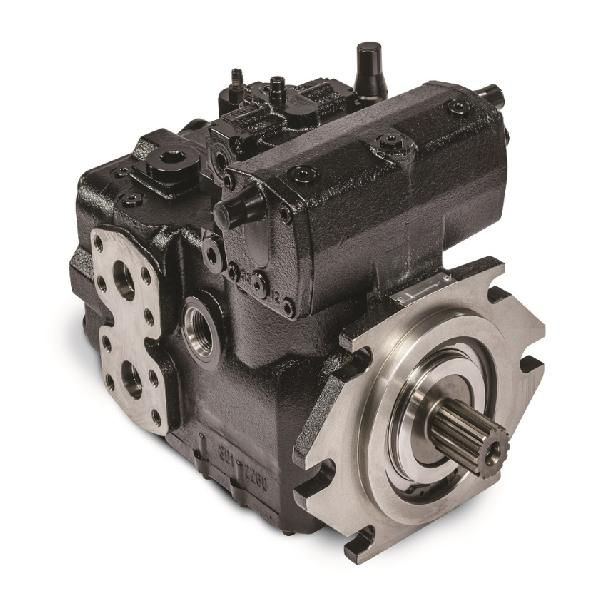

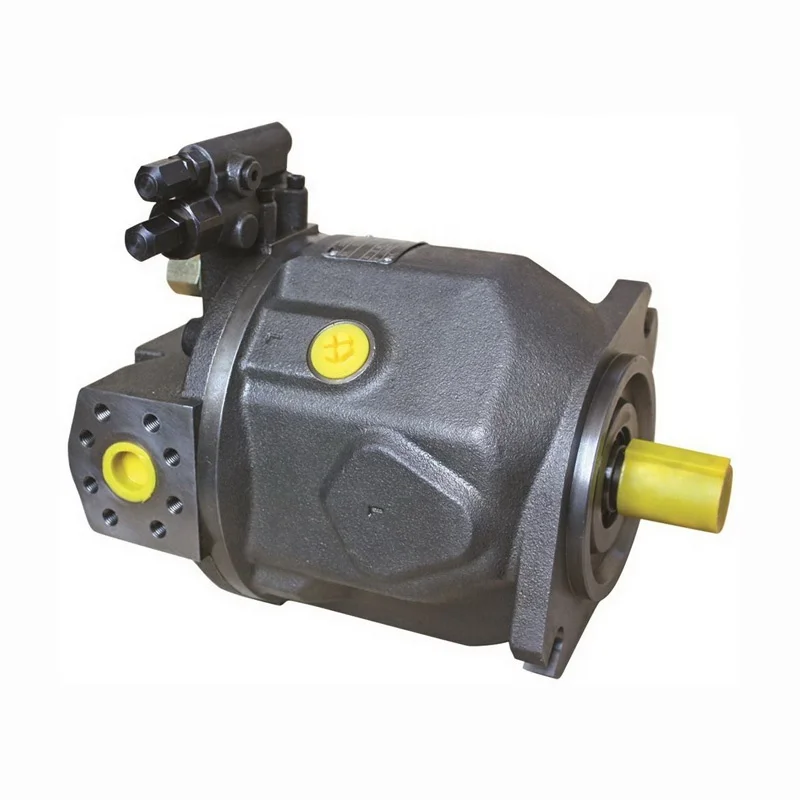

Аксиально-плунжерные- агрегаты где рабочим органом служит так называемый «качающий узел», который имеет аксиальное расположение цилиндров, т.е. они установлены параллельно друг другу, вокруг оси или под небольшим углом к ней. У аксиально-плунжерных насосов вытеснителями рабочей жидкости служат плунжеры, которые имеют отдельный толкатель и угол наклона самого ротора не важен. Такие гидронасосы в основном идут не регулируемые с постоянным литражом.
У аксиально-поршневых толкателем рабочей жидкости являются поршни. Данный тип гидронасосов является самым распространенным. Так как имеет возможность настройки качающего узла индивидуально, не зависимо от оборотов основного мотора. И диапазон настройки от 0 до максимально возможного. Это позволяет расширить сферу применения и функциональность данных гидронасосов. Чаще всего их используют в гидросистемах мобильных машин.
Преимущество:
Гидронасосы данного типа способны работать при давлении до 60 Мпа. Настройка литража выдачи при определенном давлении, не зависимо от оборотов основного мотора. Возможна работа на частоте 4000 об/мин, некоторые модификации имеют частоту вращения до 20 тысяч об/мин. Многообразие конструктивных исполнений, позволяющих крепить данные агрегаты на любые виды машин и спецтехники, с различным видом управления, от ручного до электронного.
Данный вид гидронасосов имеет возможность ремонта, как профилактического, так и капитального, что очень удобно для потребителя.
Недостатки:
Данный вид гидронасосов как таковой не имеет каких-то явных недостатков. Единственным и самым основным наверно для потребителя недостатком будет дорого стоимость данного вида гидроагрегатов.
Пластинчатые гидронасосы
У этих гидронасосов рабочей частью выступают радиально расположенные пластины, которые осуществляют возвратно-поступательные движения. Гидронасосы данного типа бывают однократного и двойного действия. В первом случае за один оборот вала производится одно всасывание и нагнетание, во втором случае процесс выполняется два раза. Данные насосы рассчитаны на рабочее давление от 100 до 200 Br.

Преимущество:
Почти бесшумная работа данного вида гидронасосов. Стабильная работа при высоком давлении – до 15 МП. Допустимая частота вращения – до 1500 об/мин. Неприхотливость к чистоте рабочей среды.

Эти свойства гидронасосов дали возможность применять их в закрытых помещениях при долгой постоянной работе. И основной сферой применяемости стала именно промышленность причем абсолютно различная от химической, косметической, до пищевой.
Недостатки:
Из недостатков наверно стоит отметить не высокое рабочее давление.

ЧТО ТАКОЕ ГИДРОНАСОС? РАЗНОВИДНОСТИ И ПРИМЕНЕНИЕ ГИДРОНАСОСОВ.

РЕМОНТ ГИДРОНАСОСОВ.

 Гидронасос – это гидравлическое устройство, преобразовывающее механическую энергию приводного двигателя в гидравлическую энергию жидкости.

Существует большое количество типов и конструкций гидравлических насосов, основным принципом действия которых является вытеснение жидкости. Наиболее распространенными являются роторно – вращательные и роторно – поступательные гидравлические насосы, которые по виду рабочих органов разделяют на: шестеренные, пластинчатые, поршневые, винтовые и реверсивные.

Гидравлические насосы поршневого типа отличаются способностью держать высокое давление в гидравлической системе.

Шестеренные гидравлические насосы обеспечивают стабильное номинальное давление в гидросистеме, поэтому они зачастую применяются в приводах механизмов систем охлаждения.

Пластинчатые (шиберные, лопастные) гидронасосы могут быть однократного и многократного действия, как нерегулируемые, так и регулируемые за счет изменения эксцентрика. Гидронасос серии 310

Винтовые (шнековые) гидронасосы создают напор нагнетаемой жидкости путем ее вытеснения одним или несколькими винтовыми металлическими роторами, которые вращаются внутри статора соответствующей формы. Они отличаются созданием равномерной подачи перекачиваемой жидкости и способностью развивать довольно высокие давления – до 30 Мпа.

Гидронасосы реверсивного типа обладают способностью изменять направление подаваемой рабочей жидкости, широко используются на дорожной, строительной и зерноуборочной технике.

По углу между осями блока и поршня различают аксиально-поршневые и радиальные гидронасосы.

Гидравлические насосы могут быть как регулируемые, так и нерегулируемые и могут работать как в режиме объемного гидронасоса, так и в режиме объемного гидромотора с реверсивным и нереверсивным направлением потока рабочей жидкости.

Гидронасосы применяются в различном дорожном, строительном, коммунальном, специальном, грузоподъемном и лесозаготовительном автотранспорте, на оборудовании: прессах, металлорежущих станках, а также используются в газовой, нефтеперерабатывающей и железнодорожной сферах.

Гидронасосы являются важными элементами работы гидросистемы машины или оборудования в целом, поэтому от них зависит исправная работа всего механизма. Неисправная работа гидронасоса может привести к поломке других узлов механизма.

К основным причинам возникновения неисправностей можно отнести:

• Нестабильность при работегидронасос
• Малый расход насоса
• Возникновение вибраций при низком давлении
• Сильные перепады давления
• Периодический перегрев насоса
• Повреждение рукавов высокого давления
• Утечка масла
• Предохранительный клапан может работать нестабильно
• Загрязнение гидравлического масла раньше нормативного срока
• Понижение уровня давления внутри системы
• Повышенный уровень шума при работе гидронасоса

Ко всем вышеперечисленным неисправностям может привести несоблюдение правил эксплуатации, несвоевременное или некачественное техническое обслуживание, использование несоответствующей рабочей жидкости и комплектующих, неправильная настройка гидравлического насоса.

В случае обнаружения вышеперечисленных неисправностей необходимо произвести либо замену гидронасоса, либо его ремонт.

                    Источник: https://vdm.melitopol.ua/

Гидравлические насосы – как они работают

Рис. 1: Ручные гидравлические насосы с ручным приводом

Гидравлический насос — это устройство, преобразующее механическую энергию в гидравлическую. Это специальные типы насосов, используемые в системах гидравлического привода для преодоления нагрузки, например, подъема автомобиля. Эта система гидравлического привода представляет собой машину, которая использует энергию жидкости для выполнения работы — типичным примером такой машины является экскаватор. Большинство тяжелых строительных машин используют гидравлический насос в гидравлической системе.

Гидравлические насосы также используются для привода гидравлических инструментов, таких как домкраты, гидравлические разбрасыватели, гайкорезы, гидравлические пилы, обжимные станки, режущие инструменты и т.

д. Эти гидравлические насосы малого и среднего размера находятся в центре внимания этой статьи. Подробнее о гидравлических домкратах читайте в нашей специальной статье.

• Пневматические гидравлические насосы

• Ручные гидравлические насосы

• Бочковые насосы

Содержание

• Отличие гидравлических насосов от обычных насосов
• Принцип действия гидравлических насосов
• Механизм гидронасоса типа
• Гидравлические насосы
• Критерии выбора

Разница между гидравлическими насосами и обычными насосами

Чтобы полностью понять, что такое гидравлические насосы, необходимо различать гидравлический насос и обычный насос, обычно используемый в повседневной жизни. Критическое различие основано не на типе насоса, где они частично совпадают, а на функциональном применении насоса. В то время как функция повседневного насоса заключается в непрерывном потоке и перекачивании жидкости, например, при откачивании воды из скважины, работа гидравлического насоса заключается в преодолении давления, которое зависит от нагрузки, например, в тяжелом автомобиле. Следовательно, гидравлические насосы имеют не непрерывный поток жидкости, а поток жидкости, обычно из хранилища, которого как раз достаточно для создания давления с большей силой, чем нагрузка.

Гидравлическая система требует движения гидравлической жидкости между различными компонентами, это осуществляется с помощью гидравлических шлангов. Кроме того, гидравлические муфты используются для соединения гидравлических компонентов и шлангов.

Рис. 2: Пневматические гидравлические насосы

Принцип действия гидравлических насосов

Рис. 3: Иллюстрация шестеренчатого насоса. Шестеренчатые насосы используются в гидравлических системах

Работа гидравлических насосов основана на законе Паскаля, который гласит, что давление, приложенное к жидкости внутри замкнутой системы, будет передаваться одинаково везде в жидкости во всех направлениях. Небольшая сила должна преодолевать более значительную нагрузку при том же изменении давления, проще говоря. Этот закон можно сформулировать математически как:

Где:

• p: Гидростатическое давление. Разница в давлении между двумя точками.
• ρ: Плотность жидкости.
• г: Ускорение под действием силы тяжести.
• h: Высота жидкости над точкой измерения.

Гидравлические насосы с ручным, электрическим и воздушно-газовым приводом. Их также можно использовать в тяжелых строительных работах. Гидравлические насосы с ручным приводом часто бывают односкоростными или двухскоростными. Двухскоростной вариант обеспечивает подачу большого объема жидкости при низком давлении для ускорения процесса перед переключением на малый объем, но высокое давление. Это сокращает время рабочего цикла оператора. Движущая сила создает давление против нагрузки на систему. Давление продолжает нарастать до тех пор, пока его не станет достаточно для преодоления нагрузки. В отличие от обычных насосов, без нагрузки гидравлический насос не будет создавать давление и не будет работать.

В гидравлических насосах в качестве рабочей жидкости используется несжимаемая жидкость, обычно производная нефтяного масла и присадок. Может потребоваться, чтобы масло было огнестойким, или на фабриках, где готовят пищу, в качестве рабочей жидкости в целях безопасности используется пищевое масло или вода. Обычно они должны обеспечивать смазочные свойства компонентов насоса, транспортировать изнашиваемые материалы и работать при высоких температурах в течение сотен часов.

Типы механизма гидравлического насоса

Рисунок 4: Электрический гидравлический насос

Гидравлические насосы объемного типа. Теоретически в гидравлических насосах можно использовать все типы насосных механизмов, но большинство из них не будет создавать достаточного давления при большой нагрузке. Существенной характеристикой объемного насоса без запорного напора (рабочее давление при перекачивании при закрытом нагнетательном клапане) является то, что он создает постоянный поток независимо от выходного давления. Это отличает его от центробежного или роторно-динамического насоса и квалифицирует определенные насосные механизмы как гидравлический насос.

Насос прямого вытеснения перемещает жидкость, заключая в себе фиксированный объем за счет расширения пространства на стороне всасывания и выпуская этот фиксированный объем за счет уменьшения пространства. Поршневые насосы делятся на два основных класса: поршневые и роторные. Наиболее распространенным насосным механизмом в гидравлическом насосе является поршневой насос с одним или несколькими цилиндрами. Другие типы включают шестеренный насос, роторно-лопастной насос, лопастной насос, радиально-поршневой насос, лопастной насос, винтовой насос и насос с изогнутой осью.

Гидравлические насосы

Гидравлические насосы имеют широкий спектр применения в различных отраслях промышленности.

1. В автомобильной промышленности гидравлические насосы используются в сочетании с домкратами и моторными подъемниками для подъема транспортных средств, платформ, тяжелых грузов и тяговых двигателей.
2. В механических мастерских они используются для привода инструментов для резки, сверления, прессования, вытягивания и т. д.
3. В столярных мастерских используются в расколах.
4. Гидравлические насосы для тяжелых условий эксплуатации также используются для привода и врезки, поворота тяжелых клапанов, затягивания, расширения и т. д. в обрабатывающей и обрабатывающей промышленности.
5. Гидравлические насосы используются в транспортных машинах, таких как экскаваторы, краны, погрузчики и тракторы.
6. Они также используются в конвейерах, смесителях, вилочных погрузчиках и т. д., на производственных объектах

Рисунок 5: Применение гидравлических насосов

Критерии выбора

Рисунок 6: Система гидравлических насосов

Несмотря на различные типы насосных механизмов в гидравлических насосах, они в основном классифицируются по размеру (выходное давление) и движущей силе (ручные, пневматические). , электрические и топливные). Есть несколько параметров, которые следует учитывать при выборе правильного гидравлического насоса для вашего применения. Наиболее важные параметры описаны ниже:

• Рабочее давление: Учитывайте максимальное рабочее давление вашей системы и минимальное давление, чтобы создать необходимое усилие против нагрузки.
• Источник движущей силы: Должен ли он управляться вручную (вручную или ногой), воздухом от компрессора, электроэнергией или топливным двигателем в качестве первичного двигателя? Другими факторами, которые могут повлиять на тип движущей силы, являются то, будет ли она управляться дистанционно или нет, скорость работы, требования к нагрузке и т. д.
• Скорость работы: Если это ручной гидравлический насос, должен ли он быть односкоростным или двухскоростным? Какой объем на один ход ручки? Какой объем в минуту при использовании гидравлического насоса с приводом? Гидравлические насосы с воздушным, газовым и электрическим приводом полезны для потоков большого объема.
• Портативность: Ручные ручные гидравлические насосы обычно переносные, но с меньшей производительностью, в то время как топливные насосы имеют высокое выходное давление, но являются стационарными для удаленных операций в местах без электричества. Электрические гидронасосы могут быть как передвижными, так и стационарными, а также пневматические гидронасосы. Пневмогидравлические насосы требуют сжатого воздуха на рабочем месте.
• Рабочая температура: Рабочая температура применения может повлиять на размер необходимого масляного резервуара. Масло является рабочей жидкостью, но также служит охлаждающей жидкостью в гидравлических насосах для тяжелых условий эксплуатации.
• Перемещение груза: Требуемый ход груза влияет на размер масляного резервуара и количество цилиндров в гидравлическом насосе.
• Рабочий шум: Подумайте, есть ли требования к шуму в окружающей среде. Гидравлический насос с топливным двигателем создает более высокий уровень шума, чем электрический гидравлический насос того же размера.
• Искробезопасный: Должен ли гидравлический насос быть искробезопасным из-за возможной взрывоопасной среды? Помните, что большинство рабочих жидкостей являются производными нефтяного масла, но есть и безискровые варианты.

• Пневматические гидравлические насосы

• Ручные гидравлические насосы

• Бочковые насосы

Понимание гидравлического насоса – студенческий урок

Так же, как и другие насосные устройства, гидравлический насос является еще одним важным типом, используемым в системах гидравлического привода. Он может быть гидростатическим или гидродинамическим. Гидравлические насосы являются источниками энергии для большинства динамических машин. Они способны прокачивать большое количество масла через гидравлические цилиндры или гидромоторы. Таким образом, они преобразуют механическую энергию привода (т. е.) в гидростатическую энергию (т. е. расход, давление).

Гидростатические насосы представляют собой объемные насосы, а гидродинамические насосы — насосы постоянного объема. Все гидростатические насосы работают по закону Паскаля. Гидравлические машины могут быть оснащены насосом для выполнения различных задач, таких как подъем, опускание, закрытие, открытие или вращение компонентов. это будет дополнительно объяснено!

Сегодня вы познакомитесь с определением, применением, компонентами, функциями, типами и принципами работы гидравлического насоса. Вы также узнаете преимущества и недостатки этого гидравлического насоса.

Read more: Understanding centrifugal pump

Contents

What гидравлический насос?

Гидравлический насос представляет собой механическое устройство, преобразующее механическую энергию в гидравлическую энергию. При достаточной генерируемой мощности давление потока, создаваемое в нагрузке, превышает допустимое. При работе гидронасоса на входе в насос создается вакуум. Это нагнетает жидкость из резервуара во впускной трубопровод к насосу. Затем он доставляет его к выходу насоса под действием механического воздействия. Затем он нагнетает его в гидравлическую систему.

В дополнение к определению гидравлического насоса это любое устройство, к которому вы можете приложить усилие для создания давления, которое в свою очередь создаст поток. Основным гидравлическим насосом является ручной насос, который используется для маломощных приложений. в большинстве ситуаций первичный двигатель недоступен или слишком дорог, поэтому приходится использовать ручной насос.

Ручной гидравлический насос можно использовать для вспомогательной энергии, например, для отпускания гидравлического тормоза на сельскохозяйственном орудии, буксируемом трактором. Ручные гидравлические насосы используются в качестве основного источника гидравлической жидкости, например, с гидравлическими электроинструментами или настольными. Гидравлические ручные насосы работают очень медленно, даже если можно применять давление более 10 000 фунтов на квадратный дюйм и выше.

Подробнее: Что вам нужно знать о насосе

Применение гидравлического насоса

Применение гидравлических насосов включает экскаваторы, краны, погрузчики, тракторы, вакуумные грузовики, лесохозяйственное оборудование и грейдеры. Самосвалы, горнодобывающая техника и т. д. также хорошо используют гидравлические насосы. Гидравлические насосы также используются во всех мыслимых мобильных или промышленных гидравлических машинах. Хотя мобильное приложение использует гидравлические насосы более продуктивно, чем на промышленных машинах. Это связано с тем, что электрические приводы обычно не используются на мобильных машинах. Гидравлические насосы все еще используются в промышленных условиях.

Машины для литья под давлением, прессы, такие как ножницы, штамповочные или гибочные, и т. д.), погрузочно-разгрузочные работы, подъемники, конвейеры, смесители, вилочные погрузчики, тележки для поддонов, литейные цеха, сталелитейные заводы, продольно-резательные станки и т. д. приводятся в действие гидравлическим насосом.

С перечисленными выше областями применения гидравлических насосов вы можете определить их функции. Теперь мы видим, что гидравлический насос — это всего лишь компонент гидравлической системы. он берет механическую энергию и преобразует ее в энергию жидкости в виде потока масла. Эта механическая энергия получается от того, что известно как первичный двигатель (сила вращения).

Схема гидравлического насоса:

Компоненты гидравлического насоса

Подробнее: Различные типы металлов и их классификация

Типы гидравлических насосов

Ниже представлены различные типы гидравлических насосов для различных применений.

Шестеренчатый насос

Наиболее распространены шестеренчатые насосы. Он характеризуется меньшим количеством деталей, простотой обслуживания и большей устойчивостью к загрязнениям по сравнению с другими конструкциями. Кроме того, шестеренные насосы относительно недороги. Эти типы насосов имеют постоянный рабочий объем, но их также называют объемными насосами. То есть при каждом обороте вала насоса создается один и тот же объем потока. Шестеренчатые насосы рассчитаны на основе их максимального номинального давления, рабочего объема в кубических дюймах и ограничения максимальной входной скорости.

Поршневой насос

Эти типы насосов часто используются, когда требуется высокое рабочее давление. Поршневые насосы способны выдерживать более высокое давление, чем ранее описанное. Однако этот насос имеет более высокую начальную стоимость и меньшую устойчивость к загрязнениям, а также повышенную сложность. Что ж, его сложность ложится на конструктора оборудования и специалиста по обслуживанию, чтобы понять и обеспечить идеальную работу насоса с его дополнительными движущимися частями. Также необходимо учитывать более строгие требования к фильтрации и более жесткие допуски. Поршневые насосы часто используются в автокранах, но также используются и в других областях.

Лопастной насос

Лопастные насосы обычно используются на коммунальных транспортных средствах, таких как автоковши и лестницы. Хотя в наши дни они не распространены в этих мобильных (автомобильных) гидравлических системах. Шестеренчатые насосы широко распространены и доступны.

Насос сцепления

Насос сцепления представляет собой шестеренчатый насос малого объема, содержащий приводной ремень и электромагнитную муфту. Точно такие же, как в компрессоре автомобильного кондиционера. Насосы с муфтой часто используются там, где отверстие отбора мощности трансмиссии не предусмотрено или труднодоступно.

Насос самосвальный

Гидравлические насосы самосвального типа являются наиболее популярными среди вышеперечисленных. Они обычно используются в самосвалах от самосвалов до самосвалов с тандемной осью. Этот насос специально разработан для одного применения, а именно для самосвалов. Его нельзя использовать для других распространенных применений прицепов, таких как напольные и отбрасываемые прицепы. Хотя приложение может быть разработано для использования этого насоса. Единственное, что отличает этот насос от шестеренчатого насоса, — это встроенный узел сброса давления. Кроме того, их разделяет встроенный трехпозиционный и трехходовой гидрораспределитель. самосвальные насосы не подходят для непрерывной работы из-за их узких внутренних путей и последующей вероятности чрезмерного тепловыделения.

Насос для отходов

Эти типы насосов предназначены для оборудования для сбора отходов. Он включает в себя как сухие клапаны, так и насосы Lives Pak, поскольку они экономят топливо в выключенном состоянии. Они способны обеспечить полный поток во время работы. Эти насосы оснащены специальной арматурой, несмотря на то, что их конструкция основана на стандартном шестеренчатом насосе.

Подробнее: Что такое дуговая сварка под флюсом, ее применение и принципы работы

Принцип работы

Принцип работы гидравлики очень прост для понимания, но может немного отличаться, поскольку существуют различные типы для различных целей.

Подпишитесь на нашу рассылку новостей

В шестеренчатых насосах, которые используются в гидравлических системах с открытым центром, масло является ловушкой в ​​областях между зубьями двух шестерен насоса. Затем корпус насоса будет перемещать его по окружности полости шестерни. Затем он протолкнет его через выходное отверстие, когда шестерни зацепятся. Внутри упорных пластин из латунного сплава или изнашиваемых пластин небольшое количество масла под давлением плотно прижимает пластины к концам шестерни, чтобы повысить эффективность насоса.

А для поршневого насоса блок цилиндров, содержащий поршни, которые перемещаются внутрь и наружу, находится внутри насоса. Движение этих поршней всасывает масло из порта подачи, а затем выталкивает его через выпускное отверстие. Длина хода поршня определяет угол наклонной шайбы, против которого движется скользящий конец поршня. Поскольку наклонная шайба остается в одном положении, блок цилиндров, охватывающий поршни, вращается вместе с входным валом насоса. В этом случае рабочий объем насоса определяется общим объемом цилиндров насоса. В этих типах насосов доступны конструкции как с фиксированным, так и с переменным рабочим объемом.

Посмотрите видео ниже, чтобы узнать больше о работе гидравлического насоса:

Подробнее: Принцип работы процесса литья под давлением и его применение

Заключение

хотя он питает большинство динамичных машин.
