Пресс клещи для обжима авто клемм и других наконечников. Набор инструмента с сменными матрицами Meterk JX-1601

Приехал набор для обжима клемм. Обжимает автоклеммы на провода от 0.5 мм² до 6 квадратов и все, которые обжимаются по этому же принципу; изолированные клеммы трех цветов-размеров и концевики НШВИ (НШВИ2).
Кому интересно что получится, если смешать пункт 18, несколько десятков правильно и неправильно обжатых клемм и уйму времени читаем дальше.

Упаковка

Клещи приходят в обычном сером пакете без пузырей. Они и не нужны, содержимое посылки можно уничтожить лишь целенаправленно, просто методами нашей почты повредить его сложно.
Никакой заводской упаковки, типа блистера или коробки, нет, почтовый пакет давно потерян и фотографировать его смысла нет. На подарок пойдет. И вообще, не люблю обзоры распаковки.

Внешность

Прямоугольная сумка из плотной ткани, форму придает видимо два куска картона внутри. Размеры 28*14*4 см. Немного меньше листа бумаги А4. Есть хвост для переноски. Молния снаружи по трем сторонам сумки.

Смотрим что внутри.

Внутренность

Внутри находятся сами пресс-клещи, отвертка, сменные матрицы и запасные винты.
Первая меньшая (0.5-1.5мм²) матрица для обжима автоклемм уже установлена в пресс-клещах.

Отвертка хранится под резинками на боковой стенке сумки.
Отвертка двухсторонняя, на одной стороне крестик размера Ph2 для регулировки усилия срабатывания храповика. На другой стороне шестигранник размера 3мм для смены матриц. Отвертка не магнитная, стержень фиксируется в ручке с помощью подпружиненного шарика.

Еще три матрицы лежат в кармашках сумки. Там же лежат и 4 запасных винта для смены матриц.
Винты с полукруглой головкой под внутренний шестигранник, резьба обычная М4, заменить не проблема.

Кармашки закрываются на липучки. Лайфхак — можно положить все матрицы и винты в один кармашек — вполне входят — а остальные три занять мешочками с клеммами разного типа. Или матрица + клеммы для этой матрицы в этом кармашке. Наверное я так и поступлю.
Сумка универсальная, в ней еще есть два свободных места. Одно место предназначено для клещей снятия изоляции, второй предназначен для ключей разъемов MC4 солнечных батарей.

Например такой лот www.tomtop.com/p-e2083.html

Клещи

Клещи сделаны из металлических пластин толщиной около 2 мм.

Ручки из пластика с резиновыми вставками. Ручки не шатаются, снять обычным усилием не удалось — ручки защелкнуты в фиксаторы. Сползать не будут, приклеивать не придется. Металлическая основа идет до конца пластиковой ручки — магнит липнет и в конце ручек.


На резиновых вставках нанесены знаки ++++, я думал что на второй ручке будет знак —-, но на обоих нанесен ++.

Клещи собраны на заклепках и штифтах. Внутри можно увидеть две пружины, одна малая для механизма срабатывания храповика, вторая, большая, основная прикрыта крышкой.

На клещах есть зубчатое колесо, зафиксированное винтом. Поворачивая это зубчатое колесо, можно регулировать конечное положение сжатия матриц. То есть можно сделать так, чтоб храповик размыкался когда матрицы сходятся не полностью.

Винт на храповике можно открутить крестовым концом комплектной отвертки.
Там же возле храповика есть рычажок, потянув за который, можно прервать процесс обжима и разомкнуть губки матриц.

Матрицы

Ширина всех матриц для этих клещей в месте крепления винтами 4 мм.

Первая матрица JX 1601-08

обжимает автоклеммы от 0.5 мм² до 1.5 мм². Ширина первой матрицы в месте обжима 7 мм.

Внутри матрицы есть ступенька, по этому эта матрица обжимает клеммы в один проход — сразу и изоляцию и жилы.

Берем самую распространенную автоклемму, вставляем в матрицу и фиксируем на один щелчок храповика.
Зачищенный провод вставляется в клемму и обжимается одним нажатием до того, как сработает храповик.

Провод нужно зачищать так, чтоб жилы обжались в той части клеммы, где обжимаются жилы, а более узкие и длинные усы обжимают изоляцию.


Ну и сам процесс обжима в GIF. Полное в видео в конце.

Результат обжима клемма 6.3мм провод 1.5 мм², место в матрице 1.5

Я пробовал обжимать и другие клеммы, провод нужно подбирать под конкретную клемму.
Справа хорошо обжатые клеммы, слева клеммы для которых провод слишком толстый.

Клеммы и провод нужно подбирать, нельзя просто взять клемму, предназначенную для провода 1.5 мм² и обжать в ней провод 0.75 мм². Нужно или складывать провод в два раза или подбирать клемму с меньшим размером обжимных усов. Иначе провод не держится должным образом. Аналогично и с большим размером провода, при обжиме провода 2.5 мм² в клемме для 1.5 мм², в какой бы матрице не было обжато, провод будет обжат некачественно и края усиков не завернутся обратно в жилы и в изоляцию, им просто не хватит длины. Можно посмотреть например такой лот — https://aliexpress.com/item/store/product/100pcs-lot-431-6A-6mm-type-A-Dia-Copper-Circular-Splice-Terminal-Wire-Naked-Connector-For/1184839_32709214061.html
в нем шесть видов кольцевых неизолированных клемм под разные диаметры провода, в том числе и под эту матрицу. На картинке в клемму слева можно обжать провод сечением 0.3-1 мм² а в клемму справа 8-10 мм² а клеммы как бы одинаковые по размеру.

Размеры клемм и провода

Примерно то же с плоскими авто клеммами. Например лот https://aliexpress.com/item/store/product/Free-shipping-100pcs-lot-7-8-C-2-1-4-mm2-the-plug-spring-terminals-inserted/1184839_32595356972.html
Одинаковые клеммы под разные размеры проводов.

Сложно найти продавца с таблицей размеров провода. Даже у этого продавца не на все клеммы есть описание, какой провод можно обжать. Приходится определять диаметр провода опытным путем. Кстати продавца рекомендую, приходит от него быстро.

И интересная ссылочка на то, как правильно должна выглядеть обжатая клемма и какие возможны ошибки при обжиме. Все на английском, но с картинками все понятно даже без знания языка. www.etco.com/engineering-guides/

Вторая матрица JX2546 обжимает провода от 2.5 мм² до 6 мм².

Ширина матрицы в месте обжима 6 мм, более тонкая матрица может оказать большее давление на более толстый провод.

в ней нет ступеньки и обжимать нужно в два прохода — сначала жилы потом изоляцию.

Клемма так же вставляется в матрицу, фиксируется храповиком, вставляется провод и обжимаются жилы.

Потом клемма вставляется в больший размер и обжимается изоляция. На фото кольцевая клемма с проводом 2.5 мм² обжата в позиции 4мм — жилы и в позиции 6 мм — изоляция. Так что место обжима в клещах нужно подбирать под конкретное сечение провода и клемму.

Аналогично обжимается клемма 9.6мм на провод 6 мм² — жилы в позиции 6 мм и изоляция в этой же позиции не до щелчка. Изоляцию нужно было бы обжать в позиции 8 или 10, если бы она была, но так как матрица жмет максимум 6 то приходится обжимать изоляцию в позиции 6.

Ну и GIF обжима.

Третья матрица обжимает изолированные клеммы трех цветов.

Цвет позиции в матрице обозначает максимальный диаметр провода, который можно обжать. Синий самый большой, красный меньше и желтый самый маленький. Берем красную изолированную кольцевую клемму НКИ 1.25-3 и обжимаю на провод 2.5 мм².

Если провод не полностью заполняет отверстие в клемме, то нужно будет обжимать в позиции другого цвета.

Ну и процесс обжима в GIF как обычно

Четвертая матрица JX1601-06 обжимает наконечники НШВИ от 0.25 до 6 квадратов.

Обжимает вроде трапецией.

Наконечники НШВИ предназначены для того, чтоб сделать многожильный провод жестким, например для того чтоб вставить многожильный провод в клеммник.
В разных странах разные стандарты цветового обозначения сечения провода для наконечника НШВИ. Вот например таблица цветов и сечений провода, которые принято использовать у нас.
www.lebak.by/katalog/nakonechniki/nshvi-nshvi-2.html
Согласно этой таблице наконечники сечением 6 мм² имеют длину 12 или 18мм, ширина матрицы 12мм — то есть ширины хватает чтоб обжать наиболее часто используемые по длине наконечники. Удлиненные встречаются редко.

Обжимает просто — подбираем наконечник чтоб он плотно садился на жилы провода и жмем в месте с соответствующим обозначением в матрице, здесь ничего подбирать не пришлось. Обжал несколько наконечников, результат виден на фото.

Анимированная картинка обжима НШВИ

Видеоверсия обзора клещей:

Плюсы:

• Довольно универсальный набор, который может обжимать самые распространенные клеммы для многожильного провода.
• Сумка для хранения переноски, есть два пустых места под резинками и место без резинок — можно хранить запас клемм внутри сумки.

Минусы

• Цена набора, возможно купить такой же набор с съемником изоляции чуть дороже этого.
• Запасные винты не зря идут в комплекте, пока писал обзор менял матрицы раз 10-15, сорвал один винт, резьба в клещах целая.

Всем добра и хороших контактов в нужных местах!

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Обжим изолированных, кольцевых, вилочных наконечников и клемм

Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:

• Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.

• Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.

• И в третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Опрессовка или обжим проводов изолированными или неизолированными наконечниками стала очень доступна в последнее время. Данный процесс имеет даже ряд преимуществ перед лужением жил проводов:

• быстрее
• надежнее
• дешевле

При лужении провода и длительной его эксплуатации, из-за перепадов температур может произойти ослабление контакта. Это приводит к нагреву луженного соединения.

А так как температура плавления припоя низкая, то он беспрепятственно под нагрузкой выгорает или выплавляется, ослабляя и значительно уменьшая площадь контакта. Далее происходит искрение со всеми текущими негативными последствиями.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения.
Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению.
Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

И поэтому их фактическое сечение может быть меньше заявленного в номенклатуре. Соответственно из-за этого образуется слабина в прессуемой части наконечника, хотя как вам казалось вы и подобрали все по таблицам и вроде бы нигде не допустили ошибок.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент.
Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь – выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода.
Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Почему нельзя скручивать проводки?

Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу.
Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой. А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.

Материал наконечника

Еще один актуальный момент выбора наконечника – это материал изготовления. При покупке удостоверьтесь, что вам продают именно медные или луженные наконечники. Для этого достаточно предварительно приобрести один наконечник и надпилить его чем нибудь посторонним.

При медном материале изготовления, особенно если используется высококачественная медь, срез будет красноватого оттенка. Если же используются обычные медные сплавы, что чаще всего и встречается – то надрез будет бледно-желтоватого цвета.

При взаимодействии с воздухом медь может потемнеть и потерять качество контакта. Лужение меди это давно известный способ, который позволяет сделать контакт долговечным и надежным.

Плюсы обжатия проводов наконечниками

• обжатый наконечником конец провода считается воздухонепроницаемым
• гильза наконечника не позволяет отдельным проводкам повредиться или быть исключенными из контакта
• луженная поверхность наконечника – надежная защита от воздействия окружающей среды

Технические параметры

Основные типы и марки тонкостенных изолированных наконечников и клемм, широко представленных на нашем рынке следующие:

Наконечники кольцевые НКИ – все их данные и технические параметры приведены в начале статьи выше.

Наконечники вилочные изолированные НВИ:

Наконечники штифтовые плоские изолированные НШПИ:

Наконечники штыревые круглые изолированные НШКИ:

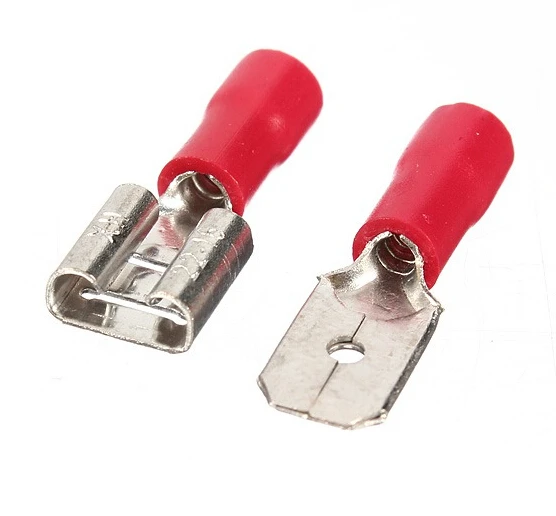

Разъемы – клеммы плоские изолированные “мама” РПИ-М:

Разъемы – клеммы плоские изолированные “папа” РПИ-И:

Ознакомиться с текущими ценами на инструмент для опрессовки подобных наконечников можно здесь.

Правила работы с изолированными наконечниками

• обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

• при выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

• изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

• при обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру

• соблюдайте цветовую маркировку на матрицах с цветами самих наконечников

• обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны

• если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы не правильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

Рекомендации по опрессовке втулочных наконечников НШВИ

Лайфхаки работы с наконечниками НШВИ

Как сделать из наконечника НШВИ простой НШВ? Как с подручных материалов изготовить удлиненный наконечник НШВИ? Несколько лайфхаков по работе с втулочными наконечниками можно узнать из видео ниже:

Как правильно использовать обжимные клеммы

Опубликовано 8 января 2016 г. Автор: Jefferson Bryant1 Комментарий к ноу-хау: как правильно использовать обжимные клеммы Ноу-хау

Проблемы с электричеством являются одной из самых сложных проблем проследить в машине. Во многих случаях проблема носит периодический характер, когда иногда схема работает, а иногда нет, а это означает, что вы должны иметь возможность отслеживать проблему, пока она не работает. Чаще всего эти проблемы являются результатом плохого соединения. Как только вы определили проблему, вам нужно ее исправить.

Есть два способа ремонта проводов – пайка и обжимка клемм. В некоторых сценариях требуется обжим проводных клемм, таких как модульные клеммные соединения и съемные клеммы, в то время как с другими можно работать любым из этих способов. Обычно лучшим методом соединения двух проводов является пайка, но это не всегда возможно. Обжимные клеммы очень удобны для длительного ремонта, но они имеют плохую репутацию из-за постоянной некачественной установки. Существует несколько различных типов обжимных клемм, для которых требуются разные инструменты, и они всегда должны быть запломбированы. Мы составили список советов и рекомендаций по обжиму проводов. Используйте их, и вы никогда не ошибетесь.

Инструмент, подходящий для работы

Дешевые обжимные инструменты годятся только для создания кровавых волдырей, они не годятся для обжима проводов. Хороший набор обжимных щипцов для изолированных/неизолированных проводов обойдется вам всего в 15-20 долларов и прослужит вам вечно. Для специализированных клемм, таких как пакеты Weather/Metri, вам понадобится специальный обжимной инструмент. Они дороже, но вы можете купить мастер-инструмент со сменными матрицами, который будет работать со всеми типами клемм.

Разнообразные ручные инструменты для электромонтажа имеют решающее значение для правильного выполнения работы. Слева – обжимные клещи Metri-pack/Weather-pack (2 комплекта), изолированные и неизолированные обжимные клещи, универсальный инструмент.



ОДИН РАЗМЕР НЕ ПОДХОДИТ ДЛЯ ВСЕХ

Для каждого калибра проволоки существует правильный размер и соответствующая обжимная матрица. Изолированные клеммы подбираются по размерному ряду, отмеченному цветом изоляции.

Красный – калибр от 22 до 16

Синий – калибр 16–14

Желтый – калибр 12–10

Для любого провода больше 10 калибра требуется неизолированная клемма. Эти клеммы обычно поставляются с надеваемой силиконовой изоляционной втулкой, но не всегда.

Слева- 1/0, 4 га, 10-8 га, желтый, синий, красный.



Практика безопасного снятия изоляции

Для снятия изоляции с провода требуется пара хороших инструментов для зачистки проводов. Некоторые стриптизерши требуют, чтобы вы протянули через них провод, в то время как другие выполняют всю задачу одним движением. Автоматические стрипперы работают очень хорошо, но они немного дороже, начиная примерно с 25 долларов, недорогой набор стрипперов стоит около 10 долларов. Ключом к хорошей заделке является достаточное количество проволоки в обжиме, не слишком много и не слишком мало. Конец провода должен быть заподлицо или слегка выдвинут через конец обжима. Некоторые клеммы имеют стопорную планку для провода, используйте ее в качестве ориентира. Изоляция должна касаться задней стороны корпуса клеммы (внутри изоляции, если используется изолированная клемма), на концах обжимной втулки не должно быть оголенного провода.

Пара автоматических стрипперов — ваш лучший выбор для идеальной зачистки.



Идти ва-банк

Не оставляйте отставших висеть за пределами терминала. Убедитесь, что весь провод входит в клемму. Самый простой способ сделать это — сделать пару поворотов провода после снятия изоляции.

Убедитесь, что за пределами изоляции или зажима клемм нет незакрепленных жил. Пережать клемму сложно, но можно, в результате получается рвущийся напополам металл. Самая большая проблема — это половинчатый обжим, когда обжимной цилиндр сжимается, но не настолько, чтобы посадить провод. Результатом этого является неплотное соединение, которое вызовет всевозможные головные боли, и провод может даже выйти, что может быть опасно, если провод находится под напряжением. Это отличный способ вызвать пожар. Всегда проверяйте обжим, потянув за провод и клемму. Если он движется, отрежьте его и сделайте это снова.

Ориентация

Только одна сторона обжима должна быть сжата, а какая сторона зависит от клеммы. Для открытых терминалов, таких как погодные терминалы или терминалы Metri-pack, открытые ножки обжимаются. Для всех клемм бочкообразного типа, образующих полный круг, выемка для обжима идет к сплошной стороне, а НЕ к месту соединения двух концов.

Убедитесь, что провод полностью обжат в клемме.



В случае сомнений используйте большой молоток

Тонкие провода до 8-го калибра легко обжимаются плоскогубцами. Как только вы доберетесь до 4-го калибра и больше, вам понадобится лучшее решение. Провода калибра 4 и 1/0 используются в автомобилях для подключения аккумулятора и заземления, а также в некоторых пользовательских стереосистемах и электронных устройствах. Вы можете приобрести специальный инструмент для штамповки, который устанавливает обжим с помощью молотка, но есть и другой способ сделать это с помощью молотка и пробойника. Это тот же основной принцип, но без специального инструмента. Использование обжимного инструмента большого калибра лучше всего и имеет наименьший потенциал для раздавливания пальцев, но молоток и пробойник помогут вам починить.

Печать!

Несмотря на то, что это не критично для работы, хорошей идеей будет герметизация обжимных клемм, особенно если соединение подвергается воздействию элементов. Со временем открытый металл будет подвергаться коррозии, повышая сопротивление, что приведет к разомкнутой цепи. Негерметичные обжимные соединения имеют срок службы около 10 лет. Используйте изоленту хорошего качества, термоусадочную или жидкую изоленту для герметизации клеммы.

Используйте качественную изоленту 3M Super 33 или жидкий электроизоляционный герметик для защиты от влаги и проникновения электричества.



Хороший обжим прослужит долго, но плохой обжим в конце концов всегда поднимет свою уродливую голову и обычно оставит вас на обочине дороги. Выполняйте работу правильно, используя правильные инструменты и правильный процесс, чтобы вам не пришлось делать это снова позже. Если вам нужна дополнительная помощь, посетите местный магазин автозапчастей NAPA.
