Cat d6n технические характеристики: Характеристики бульдозера Caterpillar D6N. Обзор бульдозера Caterpillar D6N

Содержание

Характеристики бульдозера Caterpillar D6N. Обзор бульдозера Caterpillar D6N

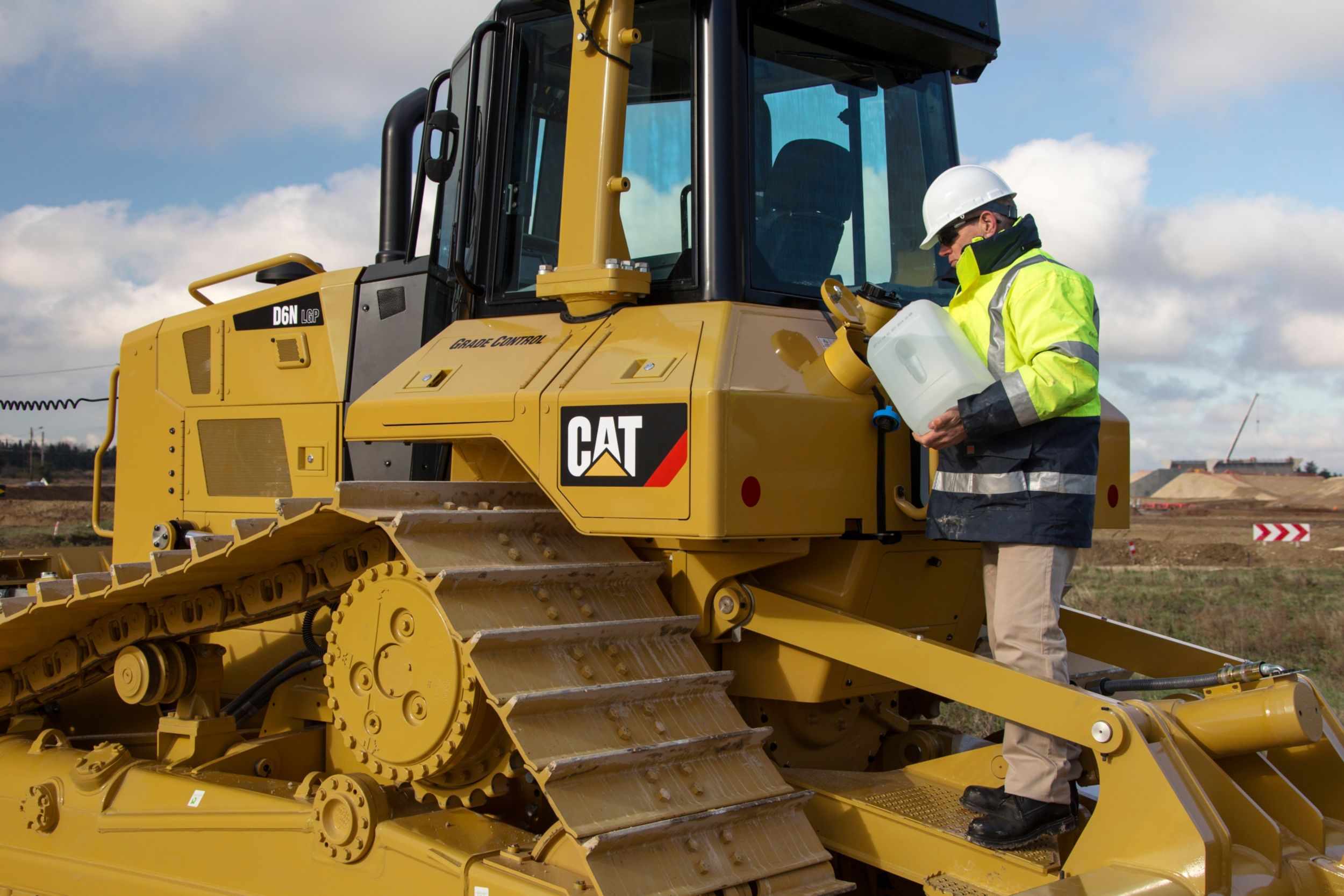

Источник фото: zeppelin.uaФото Caterpillar D6N

Технические характеристики Caterpillar D6N, масса

Эксплуатационная масса

15 586-17 722 кг

Вместимость отвала

3,16-4,28 куб.м

Мощность

108 кВт/145 л.с

Экостандарт

EPA Tier 2, EU Stage II

Двигатель

На данной модели установлен двигатель Caterpillar 3126В, конструкция которого включает систему прямого впрыска топлива с электронным управлением. В распоряжении оператора бульдозера Caterpillar D6N – электросистема предпускового подогрева нагнетаемого воздуха, включаемая автоматически. Также присутствует турбокомпрессор и промежуточный охладитель наддувочного воздуха (система АТААС), которые хорошо согласованы с двигателем и призваны повысить его мощность.

Конструкторы отказались от традиционной схемы с 3-4 ремнями вентилятора системы охлаждения двигателя. Это стало возможным благодаря изготовлению клиновидного ремня из нового полимерного материала и наличию автоматической системы натяжения ремня. А более высокой теплоотдачи удалось добиться благодаря включению в конструкцию радиатора алюминиевых пластин.

Модель двигателя

Cat 3126В DITAAC

Полезная мощность

согласно ISO 9249 – 108 кВт/145 л.с.

согласно SAE J1349 – 107 кВт/143 л.с.

согласно EU 80/1269 – 108 кВт/145 л.с.

Диаметр цилиндра

110 мм

Ход поршня

127 мм

Рабочий объем

7,2 л

Трансмиссия Caterpillar D6N

В конструкции предусмотрены такие устройства, как Auto-Shift и Auto-Kickdown. Первое выполняет автоматическое переключение передач, второе – переключение на низкую передачу в случае значительного увеличения нагрузки (также в авторежиме).

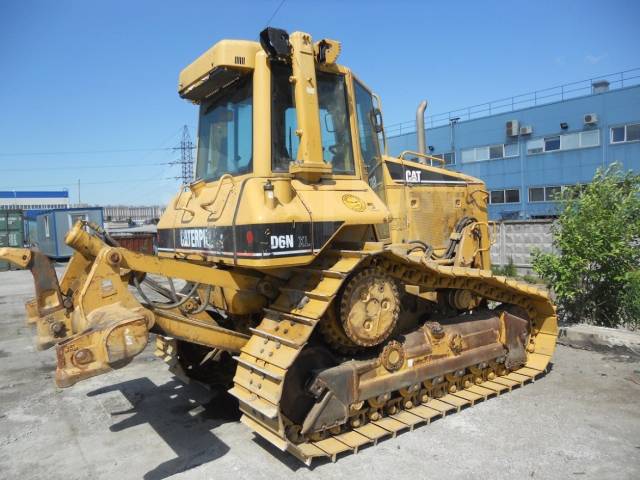

Источник фото: zeppelin.uaУ модели бульдозера Cat D6N имеется два варианта органов управления поворотами

Присутствует одноступенчатый гидротрансформатор, предотвращающий ударные нагрузки на трансмиссию бульдозера Caterpillar D6N в тяжелых условиях эксплуатации. Коробка передач – планетарная, переключаемая под нагрузкой, с 3 передачами переднего и также 3 заднего хода.

Доступно два варианта органов управления поворотами: дифференциальная или “кончиками пальцев”. В первом случае в процессе поворота гарантируется привод обеих гусеничных лент; операторы выполняют требуемые операции с помощью многофункционального рычага одной рукой.

Давление в муфтах регулируется электроникой (система ЕСРС).

Отделение оператора

Уровень шума в кабине бульдозера Caterpillar D6N составляет 79 дБ (А). Использован шумопоглощающий обивочный материал, звукоизолирующие панели из пенопласта, выполнено уплотнение окон и дверей. Кроме этого, присутствуют установленные на болтах мягкие опоры кабины.

Управление рабочим оборудованием производится с помощью гидравлических органов, характеризующихся малым усилием воздействия. А контролировать работоспособность систем бульдозера помогает система EMS III, которая информирует оператора об основных рабочих параметрах.

Источник фото: zeppelin.uaФото Cat D6N

Доступны лазерная и спутниковая системы нивелирования AccuGrade. Система кондиционирования входит в базовую комплектацию, а сиденье на пневпомодвеске устанавливается по спецзаказу.

Габариты

Ширина трактора (стандартные башмаки без отвала)

2 492 (XL) или 3 022 (LGP) мм

Высота машины (кабина с устройством ROPS)

3 083 (XL)  или 3 197 (LGP) мм

Дорожный просвет (без учета высоты грунтозацепа)

424 (XL)  или  538 (LGP) мм

Силовые элементы

Для производства отдельных элементов применена литая сталь и толстые стальные листы. Детали сварены в единую конструкцию рамы и корпуса, что обеспечивает высокую сопротивляемость ударным нагрузкам. А балансирный брус, закрепленный на шарнирах, позволяет рамам гусеничных тележек Caterpillar D6N изменять положение относительно вертикальной плоскости и тем самым повторять профиль опорной поверхности.

Ходовая часть

Конструкция SystemOneTM, являющаяся собственной разработкой Caterpillar, предполагает высокое расположение бортовой передачи. Такое решение помогает изолировать устройство от контакта с землей и ударных нагрузок, передаваемых от рабочего органа.

Рамы гусеничных тележек выполнены трубчатыми, благодаря чему они лучше противостоят деформациям.

Существует несколько модификаций ходовой части бульдозера Caterpillar D6N: XL – удлиненная; LGP – с малым давлением на опорную поверхность.

Ширина башмака

610 или 860 мм

Количество башмаков на одну сторону

40 или 46

Ширина колеи

1 890 или 2 160 мм

Давление на опорную поверхность

32,4 – 50,8 кПа

Техническое обслуживание

Благодаря системе Product Link владелец бульдозера Caterpillar может получить информацию о его состоянии, не выходя из офиса. А работу дилеров упрощает специальный диагностический разъем, к которому подключается прибор Cat ЕТ.

Все основные обслуживаемые узлы находятся в непосредственном доступе: отделение двигателя имеет навесные боковые дверцы, крышки доступа к местам ТО стали больше, усовершенствована конструкция топливного бака и т.д.

Источник фото: zeppelin.uaСуществуют две модификации ходовой бульдозера Cat D6N: XL и LGP

Модификации

Доступны следующие модификации бульдозера caterpillar d6n: DS-XL, DS-LGP, FTC-XL, FTC-LGP.

Аналоги

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: Case 350B, Komatsu D65E-12E, Caterpillar D6R (серия II), Komatsu D61PX-12, Komatsu D61E-12, Caterpillar D6N LGP, John Deere 850J, Caterpillar D6R Series 3, Caterpillar D6R, Komatsu D61PX-23.

Видео

Видео – с канала Cat® Products

CATERPILLAR D6N – Бульдозеры гусеничные (CAT D6N – CATERPILAR D6N – CATERPILLAR D6N – CATERPILLER D6N – D6N – Бульдозер гусеничный CATERPILLAR D6N – Бульдозер гусеничный D6N – КАТ D6N – КАТЕРПИЛЕР D6N – КАТЕРПИЛЛAР D6N – КАТЕРПИЛЛЕР D6N – САТ D6N) – Технические характеристики CATERPILLAR D6N – Габаритные размеры CATERPILLAR D6N – Двигатель CATERPILLAR D6N – Отвал CATERPILLAR D6N

Документ энциклопедии Стройтех, Категория: Бульдозеры гусеничные

Технические характеристики CATERPILLAR D6N

  • Эксплуатационная масса:17 997,00 кг
  • Эксплуатационная мощность:-

Габаритные размеры CATERPILLAR D6N

  • Длина:-
  • Ширина:-
  • Высота:3 095,00 мм
  • Скорость:-

Двигатель CATERPILLAR D6N

Отвал CATERPILLAR D6N

Эксплуатационные характеристики CATERPILLAR D6N

  • Давление на грунт:0,53 кг/см²
  • Длина без оборудования:3 740,00 мм
  • Дорожный просвет:394,00 мм
  • Мощность двигателя:111,80 кВт
  • Объем топливного бака:299,00 л
  • Ширина без отвала:2 500,00 мм
  • Ширина колеи:1 890,00 мм
  • Ширина с отвалом:2 972,00 мм





CAT D6N
|
CATERPILAR D6N
|
CATERPILLAR D6N
|
CATERPILLER D6N
|
D6N
|
Бульдозер гусеничный CATERPILLAR D6N
|
Бульдозер гусеничный D6N
|
КАТ D6N
|
КАТЕРПИЛЕР D6N
|
КАТЕРПИЛЛAР D6N
|
КАТЕРПИЛЛЕР D6N
|
САТ D6N






Энциклопедия СтройТех является открытой справочно-информационной системой.

Любой посетитель может свободно просматривать, копировать и изменять документы.
Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

• Увидели неточность – смело вносите свои правки.
• Не нашли нужного документа – добавление займет пару минут.

Команда Стройтех открыта для всего нового и улучшения старого – форма отправки предложений.

На правах рекламы:

Аренда бульдозера Caterpillar D6N LGP (болотный)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Эксплуатационная масса, кг
21 000
  Объем отвала, м3 3,18
  Глубина копания, мм   656
Объем топливного бака, л 383
Дорожный просвет, мм 433
  ХОДОВЫЕ ХАРАКТЕРИСТИКИ
Модель двигателя    3306T
  Эксплуатационная мощность, кВт 138
  Максимальная скорость передвижения, км/ч   14,4
  ХАРАКТЕРИСТИКИ ОТВАЛА
   Объем отвала, куб. м 3,18
  Высота отвала, мм
1 411
Ширина отвала, мм   3 990
  ГАБАРИТНЫЕ РАЗМЕРЫ
Длина, мм  4 560
   Ширина, мм
   3 428
Высота, мм 2 430


Бульдозер D6R LGP от компании Caterpillar имеет надёжный двигатель 3306T мощностью 138 кВт и вместительный отвал объёмом 3,18 кубических метра. Отличное сочетание габаритов и ходовых характеристик делают его быстрым и манёвренным. При проектировании модели был учтён многолетний опыт и большое количество наработок компании, что сказалось на качестве деталей и машины в целом.

Бульдозер D6R LGP сочетает в себе высокую мощность и достаточную устойчивость для выполнения любых заявленных земельных работ. Машина удобна в управлении и эксплуатации, а надёжность узлов и агрегатов гарантирована многочисленными инженерами испытаниями и самим именем компании Caterpillar.
Аренда спецтехники у нас — это правильный выбор, потому что несмотря на большой парк техники, наша компания постоянно поддерживает машины в технически хорошем и рабочем состоянии и способна обеспечить её качественное обслуживание. Аренда бульдозера в Минске — одна из  услуг, которую предлагает наша компания.
Аренда строительной техники в компании «Мегатранс» — это залог успеха в выполнении ваших строительных работ.

Бульдозер CAT D6N LGP – Карьер Клин

 Компания “Карьерпредлагает Вам свои услуги по аренде бульдозеров в Клину**



Аренда бульдозеров:



Гусеничный бульдозер CAT D6N LGP



Бульдозер CAT D6N LGP относится к бульдозерам средней мощности.

Он разработан для максимально эффективной работы в сложных условиях. Высокая надежность и непревзойденные технические параметры делают данный бульдозер лидером среду конкурентов-одноклассников.



Бульдозер CAT D6N LGP оснащается поворотным отвалом VPAT с изменяемыми углами перекоса шириной 4,1 м. Это бульдозер болотоход. Он оснащен широкими гусеницами (800 мм), что делает его незаменимым на болотистой местности и может работать круглогодично, даже во время сильных осадков.



В аренду бульдозер CAT D6N LGP берут в основном при строительстве дорог. Наличие широкого и поворотного отвала, низкий удельный вес на грунт позволяет ему эффективно распределять материал на начальных этапах дорожного строительства, а на финишном этапе даже заменять грейдер, так как, в отличие от него, не оставляет за собой глубокой колеи. Также бульдозер CAT D6N LGP очень популярен у «шейперов» при строительстве гольф-полей..




   Бульдозер CAT D6N LGP
Стоимость аренды:   2500*





Технические характеристики
Объем отвала, куб. м. 3,2
Глубина копания, мм 473
Ходовые качества
Двигатель Caterpillar C6.6 ACERT
Мощность двигателя, об/мин. 2000
Рабочий объем, л. 6,6
Максимальная скорость, км/ч 11,6
Отвал
Ширина отвала, мм 4100
Габаритные размеры, мм.
Длина без лезвия 3740
Ширина 2500
Высота 3095
Полная масса, тыс. кг. 20







* Цена базовая, и может меняться, как в большую, так и в меньшую сторону в зависимости от: вида работ, удаленности объекта и продолжительности.

** Также аренда бульдозеров в Волоколамске, Солнечногорске, Тверь, Дмитрове





Услуги бульдозера CATERPILLAR D6N в Харькове

АКЦИЯ ЗИМЫ: скидка на весь спектр услуг спецтехники, а также заказа строительных материалов – 5%!

Назначение:
для тяжелых бульдозерных и обычных планировочных работ

Описание бульдозера и его уникальных характеристик

Конструкция трактора Caterpillar D6N обеспечивает превосходные эксплуатационные характеристики даже в самых тяжелых условиях. Модель D6N сочетает в себе мощь, прочные компоненты и превосходный баланс, что обеспечивает максимальную производительность в самых тяжелых условиях работы. При этом он демонстрирует традиционную для техники Caterpillar надежность и долговечность. Бульдозер D6N оснащен обновленными органами электрогидравлического управления, которые были разработаны и отрегулированы для достижения максимальной производительности и рабочих параметров, при использовании систем профилирования GPS, ATS или лазерной системы AccuGrade.

Технические характеристики Caterpillar D6N

Основные характеристики
Полное название Бульдозер Caterpillar D6N
Общий вес, кг 16668-XL/17797-LGP
Двигатель
Модель двигателя C6.6 ACERT
Рабочий объём двигателя, см3 6600
Мощность двигателя, кВт (л.с.) 111,8
Расчётная частота вращения, об/мин 2200
Диаметр цилиндра и ход поршня 105×127
Производитель двигателя (марка) CAT
Топливная система
Максимальная скорость, км/ч 3,1-11,6
Размеры
Дорожный просвет, мм 394-XL / 507-LGP
Ширина гусеницы, мм 610-XL / 840-LGP
Заправочные емкости
Топливный бак, л 299
Система охлаждения, л 48
Гидробак, л. 29,5
Боковые редукторы (с каждой стороны), л 8,5
Колёса
Колея передних/ задних колес, мм 1890-XL / 2160-LGP
Характеристики бульдозера
Тип бульдозерного отвала VPAT, SU
Ширина х Высота отвала, мм (3154-3272)x -XL / 4080x -LGP
Eмкость отвала, куб.м. 3,18-4,28-XL / 3,16-LGP
Макс. высотаXширина рыхлителя, мм x2202
Максимальная глубина рыхления, мм 473,5-XL / 359,5-LGP
Тип рыхлителя Параллелограммный, фиксированный
Другие характеристики
Вид шасси гусеницы
Давление на грунт, кПа 52,3-XL / 34,4-LGP

Аренда спецтехники

Строительные материалы

Наши партнеры:

Бульдозер CAT D6N — Сайт строительной компании “СтройЛидер”

Аренда болотного бульдозера CAT D6N

Бульдозер Caterpillar D6N

Конструкция трактора Caterpillar D6N обеспечивает превосходные эксплуатационные характеристики даже в самых тяжелых условиях. Модель D6N сочетает в себе мощь, прочные компоненты и превосходный баланс, что обеспечивает максимальную производительность в самых тяжелых условиях работы. При этом он демонстрирует традиционную для техники Caterpillar надежность и долговечность. Бульдозер D6N оснащен обновленными органами электрогидравлического управления, которые были разработаны и отрегулированы для достижения максимальной производительности и рабочих параметров, при использовании систем профилирования GPS, ATS или лазерной системы AccuGrade.

Технические характеристики бульдозера
Модель бульдозера
CAT D6N
Эксплуатационная масса,т16668-XL/17797-LGP
Макс. скорость передвижения, км/ч, вперед 11.6
Мощность двигателя, кВт/ л. с111,8/150
Вместимость отвала, куб. м. 3,18-4,28-XL / 3,16-LGP
Ширина с отвалом, мм2 972

  • →Бульдозер Caterpillar D6 N – это современная землеройная машина универсального типа, предназначенная для выполнения всего комплекса работ, связанных с перемещением, планировкой и послойным копанием грунтов и других материалов. Данный гусеничный бульдозер оснащен дизельным двигателем Cat C6,6, имеющим объем 6,6 литра и обладающим полезной мощностью 150 л.с. (110 кВт).
  • →Силовой агрегат представляемого нами бульдозера оснащен системой ускоренного сгорания топлива ACERT. Это придает ему превосходные показатели экологичности. В сочетании с незаурядной экономичностью низкое содержание вредных веществ в выхлопных газах создает данному двигателю неоспоримые конкурентные преимущества.
  • →Многофункциональность машины Caterpillar D6 N обуславливается широкими возможностями ее интеграции с навесным оборудованием самых разных типов. Этот бульдозер может укомплектовываться всевозможными многозубными рыхлителями, разнообразными отвалами, в том числе полусферическими и прямыми, имеющими регулируемые углы перекоса и поворота, а также многим другим.
  • Бульдозер оснащен системой управлений электрогидравлического типа. Это способствует значительному облегчению работы оператора, позволяет ему экономно расходовать свои силы и оставаться в хорошем тонусе в течение всего рабочего дня. При этом данная система обуславливает повышение производительности работы, минимизацию расходов на техобслуживание системы, повышение маневренности машины и многое другое.
Запись опубликована в рубрике Аренда спецтехники с метками CAT, Бульдозер. Добавьте в закладки постоянную ссылку.

Обзор бульдозеров Катерпиллер (Caterpillar, CAT) – технические характеристики, описание, схемы | Бульдозеры | Hard-Machines.ru

110-летний опыт производства надежных тракторов компании Caterpillar дает возможность выпускать разнообразную, но неизменно качественную технику. С полным правом это можно сказать про все бульдозеры Катерпиллер, которые представлены колесными  и гусеничными моделями большой и малой мощности. Двигатели всех моделей также разработаны самой компанией-изготовителем и производятся в собственных цехах. Самый маломощный Катерпиллер бульдозер (D3K XL) имеет массу 7,7 т. при мощности 55,2 кВт. Caterpillar бульдозер самой высокой мощности (D11T) имеет показатели: 104,2 тонн при мощности 634 кВт.

Такое разнообразие моделей дает возможность выбрать определенный бульдозер CAT практически для каждой отрасли: от сложного строительства в горнодобывающей отрасли до легкого выравнивания поверхностей. Все они делятся на 3 группы: малой, средней и высокой мощности.

  • малые бульдозеры созданы для оптимизации скорости, мобильности, маневренности, подвижности и точности планировки. Такие бульдозеры идеальны для таких работ в строительстве, как очистка полотна и разравнивание грунтов, формирование откосов дорог, обратная засыпка и завершающие грейдерные работы в дорожном строительстве и мероприятиях по благоустройству территорий;

  • средние бульдозеры обеспечивают исключительную мощность, управляемость и удобство управления, что выражается в повышенной производительности техники при снижении стоимости работ на единицу площади;

  • мощные и крупные бульдозеры характеризуются высокой мощностью,  улучшенной производительностью и простотой техобслуживания (благодаря модульным конструкциям узлов), что снижает время простоев.

При этом, управление бульдозером Катерпиллер от мини-бульдозера до самого мощного и сложного крайне удобно для оператора, благодаря своей эргономичности, технологиям создания приборов и органов управления. Кабина крайне комфортная с отличным обзором, позволяющим видеть отвал, часть трактора позади кабины и зуб рыхлителя.

Бульдозер Катерпиллер Д 6

Этот бульдозер относится к группе средней мощности на гусеничном шасси. Эксплуатационная масса – 20 тонн. Бульдозер Катерпиллер Д 6 разработан и производится для работы в крайне непростых климатических условиях, включая переувлажненные почвы. Подходящая эксплуатационная масса и эффективность рыхлителя дают возможность разработки промерзшего грунта там, где глубина промерзания не позволяет другим бульдозерам выполнить  эту задачу.

Комфортность кабины машиниста, общая для всех бульдозеров этой группы, дополняется переключателями блокировки навесного оборудования, дроссельной заслонки, автоматическим переключением передач и рычагом управления отвалом с гидравлическим приводом.

Бульдозер Катерпиллер Д 9

Это тяжелый бульдозер повышенной мощности, также оборудованный съемным большим отвалом и задним рыхлителем. Размер, долговечность и низкие эксплуатационные расходы сделали Д9 одним из самых популярных гусеничных тракторов в мире.

Отвал обычно предлагается в трех вариантах:

  1. Прямой отвал (категории S), который является более коротким и не имеет кривизны, боковых звеньев и может использоваться для точной профилировки и планировки.
  2. Универсальный отвал (категории U) отличается высотой и вогнутостью, имеет большие боковые звенья, позволяющее перемещать больший объем материалов.
  3. Комбинированный отвал (S-U) является более коротким, имеет меньшую кривизну и более короткие боковые звенья, обычно используется для перемещения больших камней в карьерах.

Бульдозер Катерпиллер Д 11

Катерпиллер Д11 – бульдозер большой мощности, преимущественно применяемый в горнодобывающей промышленности. Изначально разработан как бульдозер, но также выполняет функции скрепера-толкача и рыхлителя породы вскрыши. Оснащается теми же видами отвала, что и Д9.

Производится в виде базовой модели и в конфигурации с усиленной рамой (Кэрридозер).

Этот вид техники настолько большой (габаритные размеры 11х3х4,5 м. при массе 104 т.) что должен быть частично разобран для отгрузки на большие расстояния. Перевозится после снятия рамы рыхлителя, отвала и балки толкающей рамы.

Бульдозер CAT D6N –

Двигатель

Мощность маховика 150,19 л.с.

Полезная мощность — Caterpillar 150,19 л.с.

Полезная мощность – ISO 9249 150,19 л.с.

Полезная мощность — SAE J1349 148,85 л.с.

Полезная мощность – ЕС 80/1269 150,19 л.с.

Отверстие 4,33 дюйма

Ход 5 в

Рабочий объем 439 дюймов3

Трансмиссия

1,0 Вперед 2 мили в час

2.0 Вперед 3,5 мили в час

3.0 Вперед 6 миль/ч

1. 0 Задний ход 2,5 мили в час

2.0 Задний ход 7,3 км/ч

3.0 Задний ход 12 км/ч

Сервисные заправочные емкости

Топливный бак 79 галлонов

Система охлаждения 14,2 галлона

Конечные передачи (каждая) 1,8 галлона

Гидравлический бак 7,8 галлона

Гири

Эксплуатационная масса 35020 фунтов

Транспортировочный вес 34361,21 фунта

Эксплуатационная масса Power Shift FTC — XL 34209 фунтов

Эксплуатационная масса XL-DS 35467 фунтов

Транспортировочная масса XL-DS 34956 фунтов

Транспортировочный вес FTC – XL 33477 фунтов

Эксплуатационная масса Power Shift FTC – LGP 38879 фунтов

Эксплуатационная масса LGP-DS 40173 фунтов

Транспортировочный вес LGP-DS 39186 фунтов

Транспортировочный вес FTC – LGP 37236 фунтов

Размеры

Общая длина базового трактора (с дышлом) 12.27 футов

Длина с отвалом VPAT (прямой) 15,74 фута

Ходовая часть

Ширина обуви – XL 24 в

Ширина башмака – LGP 34 в

Туфли/боковины – XL 40

Башмаки/боковины – LGP 46

Дорожный просвет 16,69 в

Ширина колеи — XL 74 в

Ширина колеи – LGP 85 в

Гусеница на земле — XL 100 в

Гусеница на земле — LGP 122 в

Площадь контакта с землей — XL 4822 дюйма2

Площадь контакта с землей — LGP 8269 дюймов2

Давление на грунт 7. 37 фунтов на кв. дюйм

Давление на грунт — XL 7,37 фунтов на кв. дюйм

Давление на грунт – XL FTC 7,09 фунтов на кв. дюйм

Давление на грунт – LGP FTC 4,59 фунтов на кв. дюйм

Давление на грунт — XL DS 7,4 фунтов на кв. дюйм

Давление на грунт — LGP DS 4,83 фунта на кв. дюйм

Опорные катки/боковые – XL 7

Опорные катки/боковые – LGP 8

Лезвия

Отвал Тип V PAT, SU

Вместимость отвала VPAT 4,16 ярда3

Ширина отвала VPAT 10734,88 фута

XL SU – вместимость лезвия 5.6 ярдов3

XL SU — ширина отвала 10,46 фута

Вместимость отвала LGP PAT 4,13 ярда3

Ширина отвала LGP PAT 13,4 фута

Рыхлитель

Тип Фиксированный параллелограмм

Количество карманов 3

Общая ширина луча 86,7 дюйма

Поперечное сечение балки 216 x 254 мм 8,5 x 10,0 дюйма

Максимальное проникновение — XL 18,6 в

Максимальное проникновение — LGP 14,2 в

Вес – каждый дополнительный хвостовик 172 фунта

Лебедка

Модель лебедки PA 55

Вес 2814 фунтов

Объем масла 19. 55 галлонов

Длина лебедки и кронштейна 44,1 дюйма

Корпус лебедки – ширина 38,4 дюйма

Диаметр барабана 10 дюймов

Ширина барабана 13 дюймов

Диаметр фланца 19,8 дюйма

Емкость барабана – 22 мм (0,88 дюйма) 289 футов

Размер наконечника (наружный диаметр × длина) 54 x 65 мм 2,13 x 2,56 дюйма

Гусеничный бульдозер Caterpillar D6N

имеет стандартные технологические характеристики

14 ноября 2015 г.

По данным компании, новейший бульдозер Cat D6N отличается большей простотой в эксплуатации, повышением эффективности использования топлива на 10–15 процентов и повышением производительности до 10 процентов по сравнению с предыдущей моделью. Он оснащен двигателем Tier 4-Final Cat C7.1 ACERT мощностью 166 лошадиных сил и имеет ряд передовых технологий в качестве стандартного оборудования.

Cat Grade Control Slope Assist помогает операторам легче добиться требуемой ориентации основного падения и наклона отвала за счет автоматического поддержания предварительно установленных углов отвала для уклона. Отвал Cat Stable дополняет действия оператора по управлению отвалом, позволяя быстрее и с меньшими усилиями добиваться более высокого качества отделки. Функция Cat Slope Indicate отображает на основном мониторе поперечный уклон машины и основной уклон (ориентация вперед/назад), помогая операторам более точно работать на склонах без необходимости в специальном оборудовании.

Повышение топливной экономичности достигается, прежде всего, за счет новой трансмиссии D6N с гидротрансформатором с муфтой блокировки, который выбирает режим движения, наиболее подходящий для применения, говорит Cat. Коробка передач обеспечивает работу прямого привода с легкостью переключения передач под нагрузкой.

Стандартная система Enhanced Auto Shift в сочетании с управлением муфтой блокировки позволяет операторам выбирать оптимальную скорость движения для перемещаемого груза, что приводит к дополнительной экономии топлива.Кроме того, вентилятор с регулируемой частотой вращения с электронным управлением автоматически регулирует свою скорость для экономии мощности двигателя и топлива, а также для снижения уровня шума.

Посмотрите рекламный ролик ниже.

Получите бесплатные ценовые предложения от нескольких продавцов с помощью BuyerZone

Бульдозеры

Сейсморазведка и Строительное оборудование

Наш парк оборудования состоит из гусеничных тракторов Caterpillar D8R, D7R XR, D6R LGP, D6R XW, D6N LGP и John Deere 650G LGP, а также гусеничных мотыг John Deere 290G LC, 270D LC и 200C LC.

Технические характеристики Caterpillar D8R :

лошадиных сил: 9024 лошадиных сил

Технические характеристики Caterpillar D7R XR :

лошадиных сил: 230 л.с.
Вес управления: 60 000 фунтов (27,272 кг)
PADS: 24 “
Blade : Semi-U или угол
Ripper: 3 Shank 4 Barrel

Технические характеристики Caterpillar D6R LGP Series II :

Мощность: 200 л.с.
Эксплуатационная масса: 25 000 кг (55 000 фунтов)
Колодки: 36 дюймов
Отвал : Прямой5 Лебедка

Технические характеристики Caterpillar D6R XW Series III :

лошадиных сил

Технические характеристики Caterpillar D6N LGP :


Мощность:  177 л. с.
Эксплуатационная масса: 46 000 фунтов (20 900 кг)
Эффективное давление на грунт (33-дюймовые колодки) : 4.5 фунтов на кв. дюйм
Ширина отвала (прямая) : 13,1 фута (3,5 м) Ширина отвала (под углом): 12,1 фута (3,2 м)
Управление бульдозером: 6-ходовой PAT (мощный угол/наклон)

John Deere 650J LGP Технические характеристики:


Мощность: 99 л.с.
Эксплуатационная масса: 20 000 фунтов (9090 кг)
Эффективное давление на грунт (28-дюймовые башмаки): 3,8 фунта/кв.8 футов (3,0 м)
Ширина отвала (под углом): 9,3 фута (2,8 м)
Управление бульдозером: 6-позиционный PAT (мощный угол/наклон)

Гусеничная мотыга John Deere 290G LC Технические характеристики:

лошадиных сил125 ярдов
Емкость чистящего ковша:  2,4 ярда

Гусеничная мотыга John Deere 270D LC Технические характеристики:

лошадиных сил 2. 4 ярда

Гусеничная мотыга John Deere 200C LC Технические характеристики:



лошадиные силы: 141HP
Операционный вес: 46130 фунтов (20,925 кг)
копание
Глубина : 22 ‘5 дюймов
RAP Ведро Грузоподъемность : 1,00 ярдов
Очистка. 1,75 ярда

Главная | Корпоративный профиль | Услуги | Навигация | Оборудование | Контактная информация | Ссылки по теме

Гусеничный трактор Caterpillar D6N – характеристики, размеры, размер, вес

Технические характеристики

Лезвия

Ширина – Lgp Vpat

13.42 фута в

Ширина – Lgp Vpat – Складная

13,42 фута в

Емкость – Lgp Vpat – Складная

5,1 ярда3

Емкость – XL Su

5,6 ярда3

Емкость – XL Vpat

4,3 ярда3

Ширина – Xl Vpat

10,75 футов в

Ширина – XL Su

10,33 фута в

Емкость – Lgp Vpat

5,1 ярда3

Информация о размерах

Ширина над гусеницами

8. 18 футов в

Максимальная высота

10,12 фута в

Полная горизонтальная длина гусеницы на земле

8,37 фута в

Дорожный просвет

1,4 фута в

Характеристики ходовой части

Ширина колеи

6,21 фута в

Примечание (2)

Все размеры с ходовой частью SystemOne.

Количество башмаков на сторону

40

Количество опорных катков на сторону

7

Ширина башмака — Lgp

33.1 из

Ширина башмака — XL

24 дюйма

Ширина башмака — XL — Fine Grade

24 дюйма

Обувь/Сторона – Lgp

46

Обувь/Бок – XL

40

Ботинки/боковины — XL — Fine Grading

46

Ширина колеи — Lgp

85 дюймов

Ширина колеи — XL

74,41 дюйма

Ширина колеи — XL — Fine Grading

74,41 дюйма

Гусеница на земле — Lgp

122.4in

Гусеница на земле — XL

102,6 дюйма

Гусеница на земле — XL — Fine Grade

122,4 дюйма

Опорные катки/боковые – Lgp

8

Опорные катки/боковые — XL

7

Опорные катки/Боковые — XL — Fine Grade

8

Размер площади контакта с землей:

4822in2

Размер площади контакта с землей:* – Lgp

8928in2

Размер площади контакта с землей:* – XL

5518in2

Размер контактной поверхности на земле:* – XL – Fine Grading

6479in2

Давление, оказываемое шинами или гусеницами на землю:

7. 24 пси

Давление, оказываемое шинами или гусеницами на землю: – Lgp*

4,5 фунта на кв. дюйм

Давление на землю шин или гусениц: – XL*

6,7 фунтов на кв. дюйм

Давление, оказываемое шинами или гусеницами на землю:* – XL – Fine Grading

5,8 фунтов на кв. дюйм

Высота грунтозацепа — Lgp

2,21 дюйма

Высота грунтозацепа — XL

2,6 дюйма

Высота грунтозацепа — XL — Мелкая градация

2,6 дюйма

Примечание (1)

*ИСО 16754

Технические характеристики

Рыхлитель

Поперечное сечение балки

216 мм 254 мм (8.5 дюймов 10,0 дюймов)

Количество карманов

3

Максимальное проникновение — XL

20,2 дюйма

Максимальное проникновение — Lgp

15,6 дюйма

Рыхлитель Тип

Фиксированный параллелограмм

Расстояние между карманами

3,3 фута в

Датчик хвостовика

6,6 футов в

Секция хвостовика

73 мм 176 мм (2,9 дюйма 6,9 дюйма)

Максимальный зазор поднят — наконечник хвостовика

24,5 дюйма

Максимальная сила проникновения — XL

11600 фунтов на фут

Максимальное усилие отрыва — XL

47480 фунтов на фут

Максимальная сила проникновения — Lgp

9667 фунтов на фут

Максимальное усилие отрыва — Lgp

38217 фунтов на фут

Каждый дополнительный хвостовик

172 фунта

Масса – с тремя хвостовиками

3444 фунта

Общая ширина балки

86. 7in

Характеристики двигателя

Марка

2236

Модель

3126 ДИТААК

Очистить мощность двигателя

145 л.с.

Объем двигателя

433 у.е. в

Диаметр цилиндра равен диаметру каждого цилиндра

4,1 дюйма

Длина хода двигателя

5,3 дюйма

Выбросы

Tier 4 Final Агентства по охране окружающей среды США/Stage IV ЕС/Core Tier 4 Final

Модель

Кат С7.1 АСЕРТ

Мощность маховика

166 л.с.

Примечание (1)

Заявленная полезная мощность — это мощность, доступная на маховике двигателя, когда двигатель оснащен воздухоочистителем, глушителем, генератором переменного тока и вентилятором охлаждения, работающим на максимальной скорости.

Примечание (2)

Снижение номинальных характеристик не требуется на высоте до 3000 м (9840 футов), выше 3000 м (9840 футов) происходит автоматическое снижение номинальных характеристик.

Примечание (3)

Все внедорожные дизельные двигатели Tier 4 Interim и Final, Stage IIIB и IV, а также корейские дизельные двигатели Tier 4 Final должны использовать только дизельное топливо со сверхнизким содержанием серы (ULSD), содержащее 15 частей на миллион EPA/10 частей на миллион ЕС (мг/кг) серы. или менее.Биодизельные смеси до B20 (20% смеси по объему) приемлемы при смешивании с серой 15 ppm (мг/кг) или менее ULSD. B20 должен соответствовать спецификации ASTM D7467 (базовая смесь биодизеля должна соответствовать спецификации биодизеля Cat, ASTM D6751 или EN 14214). Требуется Cat DEO-ULS или масла, соответствующие спецификациям Cat ECF-3, API CJ-4 и ACEA E9. Проконсультируйтесь с вашим OMM для получения дополнительных рекомендаций по топливу для конкретной машины.

Примечание (4)

Жидкость для выхлопных газов дизельных двигателей (DEF)

, используемая в системах селективной каталитической нейтрализации (SCR) Cat, должна соответствовать требованиям, изложенным в стандарте 22241 Международной организации по стандартизации (ISO).

Полезная мощность — 1800 об/мин — ISO 9249/Sae J1349 (Din)

168 л.с.

Полезная мощность — 1800 об/мин — ISO 9249/Sae J1349

166 л.с.

Мощность двигателя — максимальная — при 2200 об/мин — Sae J1995

182 л.с.

Мощность двигателя — максимальная — при 2200 об/мин — ISO 14396

178 л.с.

Мощность двигателя — максимальная — при 2200 об/мин — ISO 14396 (Din)

180 л.с.

Функциональные характеристики

Базовая масса машины

34361 фунт

Стандартный объем топливного бака

79 галлонов

Емкость жидкости системы охлаждения:

10.8 галлонов

Емкость жидкости гидравлической системы:

7,8 галлона

Емкость жидкости для конечных передач

1,9 галлона

Характеристики коробки передач

Сколько передач переднего хода::

3

Сколько передач заднего хода::

3

Максимальная скорость: – Вперед

6,3 мили в час

Максимальная скорость: – Задний ход

7,4 мили в час

1. 0 Вперед

2,1 мили в час

2.0 Вперед

3,6 мили в час

3.0 Вперед

6,1 мили в час

1,0 Реверс

2,5 мили в час

2.0 Реверс

4,4 мили в час

3.0 Реверс

7,6 миль в час

1,5 вперед

2,7 мили в час

2.5 Вперед

4,7 мили в час

1,5 Реверс

3,4 мили в час

2,5 Реверс

5,9 миль в час

0,5 вперед

1,6 мили в час

0,7 вперед

1,7 мили в час

1.7 Вперед

3 мили в час

2.7 Вперед

5,2 мили в час

0,5 Реверс

1,9 мили в час

0,7 Реверс

2,1 мили в час

1,7 Реверс

3,7 мили в час

2.7 Реверс

6,5 миль в час

0,5 Вперед (ЕС)

1,5 мили в час

0,7 Вперед (ЕС)

1,6 мили в час

0,5 Реверс (Евросоюз)

1,8 мили в час

0,7 Реверс (Евросоюз)

1,9 мили в час

1,0 Реверс (Европа)

2,2 мили в час

Максимальное тяговое усилие – 1. 0 Вперед

71939 фунтов на фут

Максимальное тяговое усилие — 2,0 вперед

44512 фунтов на фут

Максимальное тяговое усилие — 3,0 вперед

25403 фунт·фут

1.0 Вперед (ЕС)

1,9 мили в час

Гири

Базовая масса машины

36943 фунта

Примечание (1)

Эксплуатационная масса: включает EROPS, кондиционер, фары, бульдозер VPAT, трансмиссию, дышло, кожух двигателя, гидравлическую систему с 3 клапанами, 100% топливо, сиденье и оператора с пневматической подвеской серии Cat Comfort.

Примечание (2)

Масса брутто: включает EROPS, кондиционер, фары, бульдозер VPAT, трансмиссию, дышло, кожух двигателя, гидравлическую систему с 3 клапанами, 5% топлива и сиденье Cat Comfort Series с пневматической подвеской.

Эксплуатационная масса –

кг

40446 фунтов

Транспортировочный вес –

фунтов стерлингов

39339 фунтов

Эксплуатационная масса – погрузчик для сбора отходов XL

40818 фунтов

Эксплуатационная масса – переработчик отходов Lgp

44749 фунтов

Транспортировочный вес – устройство для обработки отходов XL

40029 фунтов

Транспортировочный вес — Lgp Waste Handler

43642 фунта

Транспортировочный вес – Xl

36153 фунта

Эксплуатационная масса – XL

36943 фунта

XL Лезвие Vpat

2341 фунт

Lgp Vpat — Лезвие

2720 фунтов

XL Vpat Складной

2762 фунта

Lgp Vpat – складной

3287 фунтов

XL Су – Лезвие

5732 фунта

XL Полигон Впат

2912 фунтов

Многостоечный рыхлитель – с 3 стойками

2959 фунтов

Лгп Впат – Полигон

3166 фунтов

Эксплуатационная масса – класс XL Fine

38162 фунта

Транспортировочный вес – XL Fine Grade

37373 фунта

Стандартный нож

Ширина

10. 8 футов в

Высота

47,1 дюйма

Вместимость

4,2 ярда3

Глубина реза

21,2 дюйма

Запасные емкости для обслуживания

Система охлаждения

10,6 галлона

Топливный бак

73,2 галлона

Танк защиты

5 галлонов

Главная передача — каждая

1,8 галлона

Гидравлический бак

7,8 галлона

Картер двигателя

4,5 галлона

Силовая передача

42.3 галлона

Роликовые рамы XL/Lgp — каждая

20/17,5 л (4,3/4,6 галлона)

Стандарты

Тормоза

Тормоза

соответствуют стандарту ISO 10265:2008.

Ропс

ROPS (Конструкция защиты при опрокидывании), предлагаемая Caterpillar для машины, соответствует критериям ROPS ISO 3471:2008.

Фопс

FOPS (Конструкция для защиты от падающих предметов) соответствует стандарту ISO 3449-2005 Уровень II.

Система кондиционирования воздуха

Кондиционер

Система кондиционирования воздуха на этой машине содержит фторированный хладагент парниковых газов R134a (потенциал глобального потепления = 1430). Система содержит 1,6 кг хладагента, эквивалент CO2 которого составляет 2,288 метрических тонны.

Гидравлические органы управления — насос

Поток подъемного цилиндра

33,5 гал/мин

Поток цилиндра рыхлителя

33,5 гал/мин

Производительность насоса — рулевое управление

36,2 гал/мин

Производительность насоса — агрегат

33,5 гал/мин

Поток цилиндра наклона

23,8 гал/мин

Угловой цилиндр потока – Vpat

33.5 гал/мин

Гидравлические органы управления – давление

Максимальное рабочее давление агрегата

3640 фунтов на кв. дюйм

Максимальное рабочее давление рулевого управления

6556 фунтов на кв. дюйм

Звук и вибрация — кабина

Информация об уровне звука (1)

Эквивалентный уровень звукового давления оператора (Leq) составляет 81,5 дБ(А), если для измерения значения для закрытой кабины используется стандарт ANSI/SAE J1166 FEB2008. Измерение проводилось при 100% максимальной скорости вращения вентилятора охлаждения двигателя.Это уровень звукового воздействия рабочего цикла. Кабина была правильно установлена ​​и обслуживалась. Испытание проводилось при закрытых дверях кабины и окнах кабины.

Информация об уровне звука (2)

Защита органов слуха может потребоваться, если машина эксплуатируется с открытым рабочим местом оператора в течение длительного времени или в шумной среде. Средства защиты органов слуха могут потребоваться, если машина эксплуатируется с кабиной, которая не обслуживается должным образом, или когда двери и окна открыты в течение длительного времени или в шумной среде.

Информация об уровне звука (3)

Средний уровень внешнего звукового давления составляет 85,5 дБ(А), когда для измерения значения для стандартной машины используется процедура SAE J88 FEB2006 с постоянной скоростью. Измерение проводилось при следующих условиях: расстояние 15 м (49,2 фута) и машина движется вперед с промежуточным передаточным числом.

Имя спецификации слишком длинное

При наличии сертификационная табличка 110 дБ(А) используется для подтверждения соответствия машины экологическим стандартам требованиям Европейского Союза.Значение, указанное на этикетке, указывает на гарантированный уровень внешней звуковой мощности (LWA) на момент изготовления для условий, указанных в 2000/14/EC. Ваша машина может иметь другое значение.

Устойчивое развитие — уровни шума и вибрации

Уровни звука — средний уровень внешнего звукового давления — Sae J88:2006

85,5 дБ(А)

Уровни звука — динамический уровень звукового давления на оператора (лПа) — Iso 6396:2008

76 дБ(А)

Уровни звука — Максимальный уровень звуковой мощности — 2000/14/Ec

110 дБ(А)

Уровни вибрации — максимальная кисть/рука* — Iso 5349:2001

2.5 м/с2 (8,2 фута/с2)

Уровни вибрации — максимальный уровень вибрации всего тела* — Iso/Tr25398:2006

0,5 м/с2 (1,6 фут/с2)

Уровни вибрации — Коэффициент передачи сиденья — Iso 7096:2000 — Спектральный класс Em6

Менее 0,7

Примечание

*Значения предназначены для опытного оператора бульдозерного оборудования. Подробности см. в Руководстве по эксплуатации и техническому обслуживанию.

Лебедка

Диаметр фланца

19,8 дюйма

Объем масла

19.6 галлонов

Лебедка Модель

ПА55

Длина лебедки и кронштейна

45,1 дюйма

Емкость барабана – 22 мм (0,88 дюйма)

288,8 футов в

Привод лебедки

Механический

Управление

Электрический

Полноразмерная машина

38,4 дюйма

Диаметр (D):

10 дюймов

Ширина (Д):

12,4 дюйма

Диаметр каната – рекомендуемый

0,9 дюйма

Размер кабельного наконечника – O.Д. Длина

54 мм 67 мм (2,13 дюйма 2,63 дюйма)

Максимальная голая бочка — линейная скорость

141 фут/мин

Максимальный полный барабан — линейная скорость

217 футов/мин

Максимальный голый барабан — линейное тяговое усилие*

69200 фунтов

Максимальный полный барабан — линейное тяговое усилие*

44410 фунтов

Корпус лебедки – ширина

38,4 дюйма

Вес*

2814 фунтов

Примечание (1)

*Вес: включает насос, органы управления, масло, монтажные кронштейны и прокладки.

Примечание (2)

Доступны лебедки с низкой и стандартной скоростью.

Новый гусеничный трактор D6N на продажу

Рыхлитель

Расстояние между карманами
3,3 фута

Максимальное проникновение — LGP
15,6 дюйма

Датчик хвостовика
6.6 футов

Максимальная сила проникновения — XL
11600 фунтов силы

Максимальное усилие отрыва — LGP
38217lbf

Максимальное проникновение — XL
2in” data-metric=”514mm”> 20.2в

Вес — с тремя хвостовиками
3444 фунта

Максимальный увеличенный зазор — наконечник хвостовика
24,5 дюйма

Поперечное сечение балки
216 мм × 254 мм (8.5 дюймов × 10,0 дюймов)

Общая ширина балки
86,7 дюйма

Тип
Фиксированный параллелограмм

Количество карманов
3

Каждый дополнительный хвостовик
172 фунта

Максимальная сила проникновения — LGP
9667lbf

Максимальное усилие отрыва — XL
2kN”> 47480lbf

Секция хвостовика
73 мм × 176 мм (2.9 дюймов × 6,9 дюйма)

Лезвия

Вместимость — XL SU
5,6 ярда³

Ширина — XL Артикул
10,33 фута

Емкость — XL VPAT
4.3 ярда³

Ширина – LGP VPAT
13,42 фута

Емкость — LGP VPAT
1yd³” data-metric=”3.9m³”> 5,1 ярда³

Емкость — LGP VPAT — складная
5.1 ярд³

Ширина — XL VPAT
10,75 футов

Ширина — LGP VPAT — складная
13,42 фута

Ходовая часть

Ширина башмака — XL
24в

Башмаки/боковины – LGP
46

Опорные катки/боковые — XL
7

Высота грунтозацепа — XL
6in” data-metric=”66mm”> 2.6в

Высота грунтозацепа — LGP
2,2 дюйма

Опорные катки/боковые — LGP
8

Давление на грунт — LGP*
4.5 фунтов на квадратный дюйм

Ширина колеи — XL
74,4 дюйма

Гусеница на земле — XL
102,6 дюйма

Зона контакта с землей* — LGP
76m²”> 8928 дюймов²

Ширина колеи – LGP
85в

Зона контакта с землей* — XL
5518 дюймов²

Давление на грунт — XL*
6.7 фунтов на квадратный дюйм

Туфли/боковины — XL
40

Примечание (1)
*ИСО 16754

Гусеница на земле — LGP
4in” data-metric=”3110mm”> 122.4в

Ширина башмака — LGP
33,1 дюйма

Примечание (2)
Все размеры с ходовой частью SystemOne.

Ширина башмака — XL — Fine Grade
24в

Ширина колеи — XL — Мелкая планировка
74.4в

Высота грунтозацепа — XL — мелкая сортировка
2,6 дюйма

Опорные катки/боковые — XL — мелкая сортировка
8

Туфли/боковины — XL — Fine Grading
46

Площадь контакта с грунтом* – XL – Мелкая градация
18m²”> 6479 дюймов²

Давление на грунт* — XL — Точное профилирование
5.8 фунтов на квадратный дюйм

Гусеница на земле — XL — Высокое качество
122,4 дюйма

Гири

Эксплуатационная масса — LGP
40446 фунтов

Лезвие XL VPAT
2341 фунт

LGP VPAT – Лезвие
2720 ​​фунтов

Транспортировочный вес — XL
36153lb

LGP VPAT — складной
3287 фунтов

Рабочий вес — XL
36943 фунта

XL VPAT Складной
2762 фунта

Многозубый рыхлитель — с 3 зубьями
2959 фунтов

Транспортировочный вес —
фунтов стерлингов
39339 фунтов

XL Полигон VPAT
2912 фунтов

XL SU — лезвие
5732 фунта

LGP VPAT – Полигон
3166 фунтов

Рабочий вес
36943 фунта

Примечание (1)
” data-metric=””> Эксплуатационная масса: включает EROPS, кондиционер, фары, бульдозер VPAT, трансмиссию, дышло, кожух двигателя, гидравлическую систему с 3 клапанами, 100% топливо, сиденье и оператора с пневматической подвеской серии Cat Comfort.

Примечание (2)
Масса брутто: Включает EROPS, кондиционер, фары, бульдозер VPAT, трансмиссию, дышло, кожух двигателя, 3-клапанную гидравлику, 5% топлива и сиденье Cat Comfort Series с пневматической подвеской.

Эксплуатационная масса — XL Fine Grade
38162 фунта

Транспортировочный вес — XL Fine Grade
37373 фунта

Транспортировочный вес — устройство для обработки отходов LGP
43642 фунта

Эксплуатационная масса — погрузчик XL
40818 фунтов

Транспортировочный вес — погрузчик для сбора отходов XL
40029 фунтов

Эксплуатационная масса — переработчик отходов LGP
44749 фунтов

Запасные емкости для обслуживания

Гидравлический бак
8gal (US)” data-metric=”29.5l”> 7.8 галлонов (США)

Главная передача — каждая
1,8 галлона (США)

Система охлаждения
10,6 галлона (США)

Топливный бак
73.2 галлона (США)

Роликовые рамы XL/LGP — каждая
20/17,5 л (4,3/4,6 галлона)

Бак DEF
5 галлонов (США)

Силовая передача
3gal (US)” data-metric=”160l”> 42.3 галлона (США)

Картер двигателя
4,5 галлона (США)

Трансмиссия

0,7 Вперед (ЕС)
1,6 мили/ч

1.7 Вперед
3 мили/ч

2.7 Нападающий
5,2 мили/ч

0,5 Вперед (ЕС)
1,5 мили/ч

1. 0 Вперед (ЕС)
1,9 мили/ч

0.5 Нападающий
1,6 мили/ч

0,5 Реверс
1,9 мили/ч

0,7 вперед
1,7 мили/ч

3.0 Вперед
6,1 миль/ч

2.5 Вперед
4,7 мили/ч

2. 0 Вперед
3,6 мили/ч

1.5 Нападающий
2,7 мили/ч

0,7 Реверс
2,1 мили/ч

1,0 Реверс (ЕС)
2,2 мили/ч

Максимальное тяговое усилие — 2.0 Вперед
44512lbf

2.7 Реверс
6,5 миль/ч

0,5 Реверс (ЕС)
8mile/h” data-metric=”2.9km/h”> 1,8 мили/ч

0.7 Реверс (ЕС)
1,9 мили/ч

Максимальное тяговое усилие — 1,0 вперед
71939lbf

1,7 Реверс
3,7 мили/ч

Максимальное тяговое усилие — 3.0 Вперед
25403lbf

2,5 Реверс
5,9 миль/ч

3. 0 Реверс
7,6 миль/ч

2.0 Реверс
4,4 мили/ч

1.0 Вперед
2,1 мили/ч

1,5 Реверс
3,4 мили/ч

1.0 Реверс
2,5 мили/ч

Лебедка

Вес*
2814 фунтов

Примечание (2)
” data-metric=””> Доступны лебедки с низкой и стандартной скоростью.

Примечание (1)
*Вес: включая насос, органы управления, масло, монтажные кронштейны и прокладки.

Диаметр фланца
19,8 дюйма

Ширина барабана
12,4 дюйма

Диаметр барабана
10в

Длина лебедки и кронштейна
1in” data-metric=”1145mm”> 45.1 в

Объем масла
19,55 галлона (США)

Управление
Электрический

Корпус лебедки — ширина
38.4в

Лебедка Модель
PA55

Размер кабельного наконечника — Н.Д. × Длина
54 мм × 67 мм (2,13 дюйма × 2,63 дюйма)

Общая ширина
4in” data-metric=”975mm”> 38.4в

Привод лебедки
Механический

Емкость барабана — 22 мм (0,88 дюйма)
288,75 футов

Максимальный голый барабан — линейное тяговое усилие*
69200 фунтов

Максимальный полный барабан — линейное тяговое усилие*
44410 фунтов

Диаметр каната — рекомендуемый
0. 875в

Максимальный полный барабан — линейная скорость
217 футов/мин

Максимальная голая бочка — линейная скорость
141 фут/мин

Звук и вибрация — кабина

Информация об уровне звука (3)
Средний уровень внешнего звукового давления составляет 85.5 дБ(А), когда для измерения значения для стандартной машины используется процедура «SAE J88 FEB2006 — Испытание в движении с постоянной скоростью». Измерение проводилось при следующих условиях: расстояние 15 м

Информация об уровне звука (2)
Защита органов слуха может потребоваться, если машина эксплуатируется с открытым рабочим местом оператора в течение длительного времени или в шумной среде.Защита органов слуха может потребоваться, если машина эксплуатируется с кабиной, не обслуживаемой должным образом, или когда t

Информация об уровне звука (1)
The measurement was conducted at 100% of the maximum engine cooling fan speed. This is a work cycle sound expo” data-metric=””> Эквивалентный уровень звукового давления оператора (Leq) составляет 81,5 дБ(А), если для измерения значения в закрытой кабине используется «ANSI/SAE J1166 FEB2008». Измерение проводилось при 100% максимальной скорости вращения вентилятора охлаждения двигателя.Это звуковая выставка рабочего цикла

Информация об уровне шума для машин в странах Европейского союза и в странах, которые принимают «Директивы ЕС». Приведенная ниже информация относится только к тем конфигурациям машин, которые имеют маркировку «CE» на идентификационной табличке изделия. (2)
Сертификационная табличка (при наличии) — 110 дБ(А) — используется для подтверждения соответствия машины экологическим стандартам требованиям Европейского Союза. Значение, указанное на этикетке, указывает на гарантированный уровень внешней звуковой мощности
.

Информация об уровне шума для машин в странах Европейского союза и в странах, которые принимают «Директивы ЕС». Приведенная ниже информация относится только к тем конфигурациям машин, которые имеют маркировку «CE» на идентификационной табличке изделия. (1)
Заявленный уровень динамического звукового давления, воздействующего на оператора, составляет 76 дБ(А), если для измерения значения в закрытой кабине используется «ISO 6396:2008».Измерение проводилось при 70% максимальной скорости вращения вентилятора охлаждения двигателя. Уровень звука может отличаться на разных двигателях

Двигатель

Примечание (4)
Жидкость для выхлопных газов дизельных двигателей (DEF), используемая в системах селективной каталитической нейтрализации (SCR) Cat, должна соответствовать требованиям, изложенным в стандарте 22241 Международной организации по стандартизации (ISO).

Примечание (2)
На высоте до 3000 м (9840 футов) снижение номинальных характеристик не требуется, при превышении 3000 м (9840 футов) происходит автоматическое снижение номинальных характеристик.

Примечание (3)
Все внедорожные дизельные двигатели Tier 4 Interim и Final, Stage IIIB и IV, а также корейские дизельные двигатели Tier 4 Final должны использовать только дизельное топливо со сверхнизким содержанием серы (ULSD), содержащее 15 ppm EPA/10 ppm серы ЕС (мг/кг) или меньше.Биодизельные смеси до B20 (смесь 20% по

Примечание (1)
Заявленная полезная мощность — это мощность, доступная на маховике двигателя, когда двигатель оснащен воздухоочистителем, глушителем, генератором переменного тока и вентилятором охлаждения, работающим на максимальной скорости.

Мощность двигателя — максимальная — при 2200 об/мин — SAE J1995
182 л.с.

Полезная мощность — 1800 об/мин — ISO 9249/SAE J1349
166 л.с.

Мощность двигателя — максимальная — при 2200 об/мин — ISO 14396 (DIN)
180 л.с.

Полезная мощность — 1800 об/мин — ISO 9249/SAE J1349 (DIN)
168 л.с.

Мощность двигателя — максимальная — при 2200 об/мин — ISO 14396
178 л. с.

Выбросы
У.S. EPA Tier 4 Final/EU Stage IV/Korea Tier 4 Final

Рабочий объем
433 дюйма³

Отверстие
4,1 дюйма

Ход
5.3в

Модель двигателя
Кат C7.1

Мощность маховика
166 л. с.

Гидравлические органы управления — насос

Поток цилиндра рыхлителя
33.5 гал/мин

Выход насоса — агрегат
33,5 гал/мин

Выход насоса — рулевое управление
36,2 гал/мин

Угловой цилиндр потока — VPAT
33.5 гал/мин

Поток подъемного цилиндра
33,5 гал/мин

Поток цилиндра наклона
8gal/min” data-metric=”90l/min”> 23,8 гал/мин

Гидравлические органы управления — давление

Максимальное рабочее давление агрегата
3640фунтов на кв. дюйм

Максимальное рабочее давление рулевого управления
6556psi

Система кондиционирования воздуха

Кондиционер
Система кондиционирования воздуха на этой машине содержит фторированный хладагент парниковых газов R134a (потенциал глобального потепления = 1430). Система содержит 1,6 кг хладагента, эквивалент CO2 которого составляет 2,288 метрических тонны.

Устойчивое развитие — уровни шума и вибрации

Уровни вибрации — максимальный уровень вибрации всего тела* — ISO/TR25398:2006
0,5 м/с2 (1,6 фута/с2)

Уровни вибрации — Коэффициент передачи сиденья — ISO 7096:2000 — Спектральный класс EM6
Меньше 0.7

Уровни вибрации — максимальная кисть/рука* — ISO 5349:2001
2,5 м/с2 (8,2 фута/с2)

Примечание
” data-metric=””> *Значения даны для опытного оператора бульдозерного оборудования. Подробную информацию см. в Руководстве по эксплуатации и техническому обслуживанию.

Уровни звука — средний уровень внешнего звукового давления — SAE J88:2006
85.5 дБ(А)

Уровни звука — динамический уровень звукового давления на оператора (LpA) — ISO 6396:2008
76 дБ(А)

Уровни звука — Максимальный уровень звуковой мощности — 2000/14/EC
110 дБ(А)

Стандарты

Тормоза
” data-metric=””> Тормоза соответствуют стандарту ISO 10265:2008.

ROPS
ROPS (конструкция защиты при опрокидывании), предлагаемая Caterpillar для машины, соответствует критериям ROPS ISO 3471:2008.

ФОПС
FOPS (конструкция для защиты от падающих предметов) соответствует стандарту ISO 3449-2005, уровень II.

750 л | Бульдозер | Джон Дир США

Бульдозер John Deere 750L с технологией SmartGrade Дисплей John Deere SmartGrade

Хотите получить доход от своих инвестиций? Не смотрите дальше. Бульдозеры John Deere серии L оснащены технологическими опциями, повышающими производительность и позволяющими быстрее выполнять профилирование с меньшим количеством проходов. Технология прецизионного строительства John Deere позволяет операторам выполнять точные профилирующие проходы, значительно сокращая количество повторных работ. Лучшая часть? Наше машинное оборудование можно модернизировать в любое время, от начального уровня до продвинутого, знайте, что у вас есть возможность модернизировать его, когда придет время.



  • Стандартные элементы управления EH – позволяет добавить любую систему контроля уклона
  • Slope Control — система контроля уклона начального уровня, которая помогает операторам планировать гладкие, ровные поверхности.Управление наклоном позволяет оператору просматривать и устанавливать наклон отвала, в то время как система автоматически управляет отвалом для поддержания желаемого наклона. Эта технология позволяет легко перейти на систему SmartGrade. Slope Control можно установить с помощью комплекта модернизации на все существующие бульдозеры L-серии.
  • SmartGrade™ — Полностью интегрированная 3D-система управления GNSS от John Deere. SmartGrade интегрирует привязи и компоненты в машину для дополнительного удобства, благодаря чему внешние мачты или привязи остались в прошлом.Расширенный набор функций Auto SmartGrade позволяет операторам-новичкам перемещать больше материала за каждый проход. SmartGrade можно установить с помощью комплекта модернизации на все существующие бульдозеры серии L.
    • Удаленная поддержка SmartGrade — Впервые в SmartGrade? Ищете улучшенные возможности поддержки? Бульдозеры SmartGrade серии L стандартно оснащены как удаленным доступом к дисплею, так и беспроводной передачей данных. Предоставьте доступ к поддержке любому сотруднику вашей компании или местному дилеру.
      • Удаленный доступ к дисплею — Удаленный просмотр и управление дисплеем SmartGrade для легкого устранения неполадок и обучения операторов.
      • Беспроводная передача данных — беспроводная передача файлов, таких как файлы проекта и обновления 3D-моделей, как на машину, так и с нее.



450

550

650

700

750

850

950

Регулятор наклона (дополнительно)

Х

Х

Х

Х

Х

Х



SmartGrade (дополнительно)





Х

Х

Х

Х

Х

Наличие модели Slope Control и SmartGrade

*Опции Slope Control и SmartGrade™ доступны только для конфигураций отвалов PAT.

Гусеничный трактор CAT D6N Aehq6684

Гусеничный трактор D6N Двигатель

Модель двигателя Выбросы Полная мощность — SAE J1995 Мощность двигателя — ISO 14396 Мощность двигателя — ISO 14396 (DIN) Полезная мощность — SAE J1349

Cat® C6.6 ACERT™ US Tier 4 Interim/EU Stage IIIB 132 кВт 177 л.с. 129 кВт 173 л.с. 175,3 л.с. 110,4 кВт 148 л.с. LGP

112 кВт 112 кВт 16 507 кг 18 096 кг

150 л.с. 152 л.с. 150 л.с.Специальная гидравлика, дифференциальное рулевое управление и системы управления машиной повышают общую производительность. Такие функции, как экономичный режим и автоматическое управление частотой вращения двигателя, помогают снизить общий расход топлива. Рабочее место оператора Простота управления, комфорт кабины и планировка помогают операторам сосредоточиться и повысить производительность. Двигатель и технологии выбросов Решения Cat для двигателей и систем очистки выхлопных газов соответствуют стандартам на выбросы загрязняющих веществ Tier 4 Interim Агентства по охране окружающей среды США/ARB, Stage IIIB ЕС и MLIT (Step 4) на выбросы загрязняющих веществ. Интегрированные технологии Опция AccuGrade™ Ready означает простую установку повышающей производительность системы Cat AccuGrade™.Cat Product Link помогает максимизировать использование и контролировать расходы. Удобство обслуживания и поддержка клиентов Простота обслуживания, опыт дилеров Cat и возможность восстановления машины помогают снизить общие затраты на владение и эксплуатацию.

Содержимое
Станция оператора ………………………………………….. ……3
Двигатель ………………………………… ………………….3
Технология выбросов ………………………….. ………………..4
Привод………………………………………………..5
Органы управления рабочим оборудованием и рулевым управлением . ……………….6
Интегрированные технологии ………………….. ……………..7
Система охлаждения ……………………………. ……………8
Ходовая часть ………… …………………. ………………9
Рабочие инструменты …………………… ……………………………10
Задние орудия …………………………….10 ……………………………11
Устойчивое развитие ………………………………………………12
Value Packages . …………………………………………13
Удобство технического обслуживания и поддержка клиентов …………………………..14 Технические характеристики гусеничного трактора D6N
……..15 Стандартное оборудование
D6N ……………15 ……………….18
Дополнительное оборудование D6N ………………….. ……..19

2

D6N заслужил репутацию машины, которой можно доверять. Он обеспечивает перемещение материала с надежностью, долговечностью и комфортом, которые вы ожидаете от машин Cat®.Он разработан, чтобы преуспеть на самых требовательных рабочих площадках и в любой работе — от бульдозера до тонкой планировки. Новый D6N сочетает в себе проверенную надежность не только с технологиями, снижающими выбросы. Он еще больше повышает эффективность использования топлива и производительность, особенно если он оснащен новейшими технологиями, для которых он является отличной платформой. Сегодняшний D6N — лучший выбор для клиентов, которым нужна универсальная, легко транспортируемая машина для выполнения работы и решения бизнес-целей при меньших затратах.

Комфорт, безопасность и высокая производительность

Рабочее место оператора

Изолированная герметичная кабина снижает проникновение пыли, шума и вибрации. Большие стеклянные панели обеспечивают отличный обзор. Работа дворников с прерывистым режимом работы улучшает видимость в плохих погодных условиях. Удобно расположены органы управления отоплением и кондиционером. Контроль температуры автоматический. Обновленная приборная панель и контрольно-измерительные приборы оптимизируют дисплей в формате, более распространенном в линейке тракторов Cat, и позволяют оператору получать любую важную информацию на его родном языке. Яркость и контрастность можно регулировать. Полностью регулируемое сиденье с пневматической подвеской оснащено валиками для ограничения движений из стороны в сторону, а подножки для крутых склонов обеспечивают удобное положение при работе на склонах. Кабина предварительно оборудована для радио и включает в себя два динамика, антенну и крепление для радио. Преобразователь питания на 10 А и 12 В обеспечивает дополнительное питание для сотовых телефонов или раций с двусторонней связью. В кабине также есть удобные отсеки для хранения вещей, держатель для чашки и пальто.

Двигатель

Мощность и надежность
Модель D6N оснащена двигателем Cat C6.6 ACERT™ и модуль Cat Clean Emission для обеспечения характеристик, требуемых клиентами, при соблюдении стандартов на выбросы загрязняющих веществ Tier 4 Interim США, Stage IIIB ЕС и Японии MLIT Step 4. Cat C6.6 представляет собой рядный двигатель. Технология ACERT отличается передовым электронным управлением, точной подачей топлива, улучшенным управлением подачей воздуха и технологиями доочистки. Система оптимизируется с учетом размера движка, типа приложения и географического положения, в котором она будет работать. Чтобы гарантировать, что наша технология Tier 4 Interim будет соответствовать ожиданиям наших клиентов в отношении надежного и безотказного обслуживания, мы подвергли эти продукты более чем одному миллиону рабочих часов тестированию и проверке перед продажей первой машины Tier 4 Interim.
3

Технология выбросов

Надежные и прозрачные интегрированные решения

Система снижения выбросов NOx Cat
Система снижения выбросов NOx Cat улавливает и охлаждает небольшое количество выхлопных газов, затем направляет их в камеру сгорания, где он снижает температуру сгорания и выбросы NOx.

Технологии доочистки
Компоненты доочистки Cat были разработаны с учетом требований применения. Компоненты системы включают дизельный катализатор окисления (DOC), который использует химический процесс для преобразования регулируемых выбросов в выхлопной системе, и дизельный сажевый фильтр (DPF), который улавливает и удаляет сажу до тех пор, пока не сгорит посредством регенерации. DOC и DPF содержатся в модуле чистых выбросов (CEM), который защищает компоненты и упрощает обслуживание. CEM будет контролировать необходимость регенерации, а уровень сажи отслеживается на дисплее. Дополнительная обработка предназначена для удаления твердых частиц из выхлопных газов без необходимости вмешательства оператора или прерывания рабочего цикла.

Система низкотемпературной регенерации Cat
Низкотемпературная пассивная система регенерации работает прозрачно, без вмешательства оператора.В большинстве случаев выхлоп двигателя удаляет сажу за счет пассивной регенерации. Если требуется дополнительная регенерация, система автоматически активирует выпускной обратный клапан для дополнительной регенерации. Это приведет к выгоранию сажи в DPF. Низкотемпературная пассивная система регенерации Cat позволяет быстро и точно управлять регенерацией независимо от температуры выхлопных газов двигателя, даже при низкой нагрузке или низких температурах окружающей среды. Таймер выключения двигателя на холостом ходу — эта опция (при активации оператором) выключает двигатель после того, как машина поработает на холостом ходу в течение заданного периода времени. Автоматический контроль скорости двигателя (AESC) — снижает скорость двигателя, когда машина не находится под нагрузкой более пяти секунд, что может помочь значительно снизить расход топлива в зависимости от применения.

4

Трансмиссия

Эффективная, плавная и отзывчивая мощность

Коробка передач с переключением под нагрузкой и дифференциальное рулевое управление работают в тандеме с двигателем, обеспечивая мощность, производительность и надежность, ожидаемые от гусеничных тракторов Cat.

Высокоэффективный делитель крутящего момента
Делитель крутящего момента действует как гидродинамический компонент между двигателем и трансмиссией, обеспечивая высокое увеличение крутящего момента и достижение наилучшего сочетания эффективности работы и надежности трансмиссии.

Дифференциальная система рулевого управления
Дифференциальное рулевое управление передает полную мощность на обе гусеницы, обеспечивая лучший в своем классе поворот с нагруженным отвалом. Когда один трек ускоряется, другой замедляется на столько же. Улучшена маневренность, а также время цикла в некоторых приложениях.

Программа Multi Velocity Program (MVP)
Увеличьте производительность и эффективность использования топлива с помощью этой эксклюзивной функции, которая позволяет выбирать из различных диапазонов частоты вращения двигателя в соответствии с вашими задачами и условиями грунта.

ЭКО-режимы
Стандартные эко-режимы (при активации) автоматически снижают скорость двигателя и подходят для легких и средних нагрузок. Операторы могут выбрать режим «только назад» или «вперед и назад». Эко-режимы могут помочь сэкономить до 25% топлива в зависимости от применения.

5

Органы управления навесным оборудованием и рулевым управлением

Эргономичный дизайн для простоты эксплуатации
Все органы управления являются электрогидравлическими, что обеспечивает точность и маневренность.Они имеют эргономичную конструкцию, обеспечивающую простую интуитивно понятную, удобную и не требующую усилий работу. Отклик лезвия можно настроить в профиле оператора на дисплее.

Органы рулевого управления и трансмиссии: все в одной руке
Дифференциальные органы управления рулевым управлением обеспечивают маневренность и точность, необходимые на ограниченном пространстве или вокруг сооружений. Одна ручка управляет направлением (переключатель FNR) и степенью поворота, переключением вперед-назад и выбором передачи. Ролик для большого пальца переключает трансмиссию с электронным управлением, а его функция регулировки скорости движения обеспечивает точное управление скоростью.Функция Speed ​​Recall позволяет легко сохранять и вызывать скорость (вперед), с которой вы хотите работать.

Рычаги управления отвалом и задним навесным оборудованием
• Джойстик управления отвалом. Рычаг позволяет управлять лезвием VPAT в шести направлениях, а качелька для большого пальца регулирует угол лезвия. Стандартное электрогидравлическое управление означает упрощенную установку системы AccuGrade™. • Встроенный рычаг рыхлителя/лебедки. Заднее навесное оборудование управляется одним и тем же рычагом, и органы управления могут быть предварительно настроены для рыхлителя, лебедки или того и другого.

Кулисный переключатель дроссельной заслонки
Нажмите на кулисный переключатель дроссельной заслонки, он отрегулирует обороты двигателя на высокие или низкие обороты холостого хода. Нажмите и удерживайте, пока не будет достигнута желаемая частота вращения двигателя, а затем отпустите, машина будет поддерживать эту новую выбранную скорость.

Выключатель блокировки навесного оборудования/навесного оборудования
Функция блокировки предотвращает непреднамеренное срабатывание гидравлического навесного оборудования.

Переключатель Auto-Shift/Auto-Kickdown
Функция Auto-Shift позволяет предварительно выбрать четыре настройки скорости вперед и назад, которые будут происходить автоматически для легкого и эффективного изменения направления.Функция автоматического понижения передачи позволяет трансмиссии автоматически переключаться на пониженную передачу при обнаружении значительного увеличения нагрузки, что максимально увеличивает вашу производительность.

6

Интегрированные технологии
Решения, облегчающие работу и повышающие ее эффективность
Вариант AccuGrade Ready
Вариант AccuGrade Ready (ARO) обеспечивает предварительную сборку, необходимую для быстрой и простой установки системы управления машиной AccuGrade и системы навигации, готов к подключению и игре. Опора дисплея была переработана и упрощает установку или снятие дисплея благодаря двум защелкам в верхней части.

AccuGrade
AccuGrade — это устанавливаемая дилером система управления машиной и управления, которая позволяет операторам выполнять резку и насыпку с повышенной точностью, сводя к минимуму потребность в традиционных кольях и устройствах для проверки уровня. AccuGrade использует передовые лазерные технологии, глобальную навигационную спутниковую систему (GNSS) и/или универсальную станцию ​​слежения (UTS), монтируемые на машине компоненты и внешнее оборудование. Эта современная система управления машиной предоставляет точную информацию о высоте на дисплее в кабине для обеспечения точного позиционирования отвала. Отображая информацию о выемке/засыпке в режиме реального времени в кабине, операторы могут повысить свою эффективность и ускорить профилирование с меньшим количеством проходов, чем когда-либо прежде. Система AccuGrade значительно повышает производительность и точность сортировочного оборудования — на 50 процентов по сравнению с обычными методами.

Черновой уклон
D6N AccuGrade теперь включает функцию чернового уклона; это позволяет оператору управлять наклоном вручную, пока центр отвала находится выше расчетного, в то время как система AccuGrade контролирует высоту отвала.Когда центр отвала достигает уклона, система автоматического подъема предотвращает дальнейшее опускание отвала. Это может повысить вашу производительность при работе вручную.

Cat Product Link
Удаленный мониторинг с помощью Product Link повышает общую эффективность управления парком техники. Product Link глубоко интегрирован в системы машины. События и диагностические коды, а также часы, топливо, время простоя и другая подробная информация передаются в безопасное веб-приложение VisionLink™. VisionLink включает в себя мощные инструменты для передачи информации пользователям и дилерам, включая карты, время работы и простоя, уровень топлива и многое другое.

7

Система охлаждения

Надежная и эффективная
Радиатор двигателя, промежуточный охладитель воздух-воздух (ATAAC) и охладитель гидравлического масла упакованы в одной плоскости. Алюминиевая пластинчатая конструкция обеспечивает долговечность и обеспечивает более высокую теплопередачу и превосходную коррозионную стойкость. Стандартные сердечники имеют 8,9 ребер на дюйм (6.5 ребер на дюйм для механизма обращения с отходами), чтобы позволить мусору проходить сквозь и уменьшить проблемы с закупоркой. Установленный на двигателе принудительный вентилятор обеспечивает охлаждение двигателя в зависимости от условий окружающей среды. Скорость вентилятора адаптируется к охлаждающей нагрузке и снижается, когда она не требуется для экономии топлива. Дополнительный реверсивный вентилятор с ручным управлением позволяет вручную поворачивать лопасти вентилятора, чтобы получить противоположный поток охлаждающего воздуха при низкой температуре окружающей среды. Решетка для пескоструйной очистки может быть расположена между радиатором и вентилятором и защищает радиатор от абразивных материалов и мусора.Новая стратегия воздушного фильтра двигателя включает циклонный предварительный очиститель, который можно несколько раз очищать просто с помощью сжатого воздуха. Кондиционер установлен в задней части кабины для оптимальной работы окружающей среды.

8

Ходовая часть

Прочность и производительность

D6N отличается приподнятой конструкцией звездочки, которая изолирует бортовые редукторы, оси и компоненты рулевого управления от сильных ударов. Модульная конструкция помогает снизить затраты на техническое обслуживание. Различные конфигурации ходовой части и конструкции башмаков гусениц помогают оптимизировать производительность.

Ходовая часть SystemOne™
SystemOne помогает снизить расходы на владение и эксплуатацию во многих областях применения. Герметичные и смазанные картриджи на весь срок службы исключают проворот втулки, а звездочки не требуют замены в течение всего срока службы цепи. Все компоненты ходовой части SystemOne спроектированы так, чтобы работать и изнашиваться как единая система для увеличения срока службы гусеницы.

Ходовая часть для тяжелых условий эксплуатации
Ходовая часть для тяжелых условий эксплуатации хорошо подходит для агрессивных работ, таких как расчистка земель, работа на склонах или работа на каменистой или неровной местности.Компоненты рассчитаны на длительный срок службы в условиях абразивного износа и ударных нагрузок.

Версии XL, LGP и XL Fine Grading
Версия XL хорошо работает в условиях твердого и мягкого грунта. Ходовая часть LGP предназначена для мягких и болотистых условий. Версия XL Fine Grading сочетает в себе длину рамы катка LGP с башмаками XL для окончательной планировки. Все машины теперь оснащены более жестким балансиром, который расширяет возможности финишной планировки.
9

Рабочие инструменты

Оборудован для работы
Гидросистема с регулированием по нагрузке
Проверенная на практике гидравлическая система с регулированием по нагрузке реагирует на рабочие требования, автоматически и постоянно регулируя гидравлическую мощность для обеспечения максимальной эффективности навесного оборудования.

Конструкция бульдозера и отвала
Модель D6N оснащена новым большим сферическим рычажным подшипником, упрощающим снятие отвала. Подшипники рычажного механизма рассчитаны на весь срок службы машины. Блейды VPAT теперь поставляются с заводскими настройками AccuGrade Ready с установленными кронштейнами для приемников AccuGrade.Датчик угла AccuGrade лучше защищен в новом центральном положении. Прочная конструкция позволяет отвалам Cat выдерживать самые тяжелые условия эксплуатации.

Отвал с регулируемым углом наклона (VPAT)
Этот отвал позволяет оператору одновременно регулировать подъем, угол и наклон отвала с помощью одного и того же элемента управления. Шаг лезвия также можно отрегулировать, что может помочь повысить производительность. Изменение угла наклона лопасти стало проще благодаря новой системе шага. Универсальность отвала VPAT дает D6N возможность выполнять различные задачи и материалы, такие как финишная планировка, разбрасывание материала или обратная засыпка. Полное покрытие гусеницы может быть достигнуто за один проход.

Складной отвал VPAT
Складные отвалы
, предназначенные для облегчения транспортировки без снятия отвала, уменьшают общую транспортную ширину. Лезвие
можно легко сложить без использования инструментов, а его конструкция
была улучшена, чтобы сделать процесс складывания проще и быстрее
, осталось снять только один штифт.

Полууниверсальные (SU) отвалы (только для версий XL)

Этот отвал создан для тяжелых условий эксплуатации, где важны проникновение
и емкость.L-образные толкающие рычаги приближают отвал
к машине, обеспечивая превосходную маневренность, баланс
и устойчивость. При снятии концевых насадок ширина отвала
уменьшается до 3 м (9,8 фута), что упрощает транспортировку.

10

Задние орудия
Повышенная универсальность
Многозубый рыхлитель
Параллелограммная конструкция рычажного механизма обеспечивает лучшее проникновение и маневренность в тесных рабочих зонах.

Лебедка
Для повышения доступности лебедки и гибкости конфигурации дилеры могут заказать D6N с установленным на заводе комплектом для подготовки лебедки, что позволяет легко установить лебедку в полевых условиях.Однорычажное управление приводит в действие функции сцепления и тормоза, что помогает повысить эффективность работы оператора. Чтобы узнать о доступных вариантах лебедки, обратитесь к своему дилеру Cat. Пакет двойного управления также доступен для машин, которые могут быть оснащены рыхлителем или лебедкой.

Дышло
D6N может быть оснащен дышлом для извлечения другого оборудования или рабочих инструментов, таких как диски, катки или измельчающие колеса.

11

Устойчивое развитие

Мыслить на поколения вперед

Cat D6N создан для того, чтобы приносить пользу вашему бизнесу и сокращать выбросы.• Соответствует требованиям стандартов Tier 4 Interim США, Stage IIIB ЕС и Stage 4 MLIT Японии. • Двигатель с низким расходом топлива и такие функции, как новые режимы F Eco Modes Reverse и Forward/Reverse, автоматическое управление частотой вращения двигателя и вентилятор вязкостной муфты, помогают снизить общий расход топлива. потребление.

• Такие технологии, как AccuGrade и Product Link, помогают повысить общую эффективность, сэкономить топливо и жидкости, а также уменьшить износ оборудования. • D6N может работать на биодизельном топливе (максимум 20 %, смешанное с дизельным топливом со сверхнизким содержанием серы) без сокращения срока службы системы.Также доступно биоразлагаемое гидравлическое масло. • Стандартные экологические сливы обеспечивают более безопасный для окружающей среды метод слива жидкостей из основных компонентов. • Отличный обзор, поручни, ступеньки, удаленные порты давления, доступные с уровня земли, помогают повысить безопасность на рабочей площадке. • Основные компоненты создаются с возможностью их восстановления, что исключает отходы и экономит деньги клиентов, давая машине и/или основным компонентам вторую и даже третью жизнь.

12

Экономичные пакеты
Получите больше за меньшие деньги.Пакеты функций
Пакеты
для рыхлителя или лебедки — включают гидравлику, проводку и элементы управления, необходимые для установки рыхлителя или лебедки, чтобы повысить гибкость и сократить время простоя. Пакет Dual Control Ready Package — предлагает универсальность для клиентов, которые хотят использовать рыхлитель и лебедку на одной машине. Включает общий рычаг для обоих навесных приспособлений и необходимую гидравлику для облегчения установки. Пакет технического обслуживания — включает возможность быстрой заправки и быстрой замены масла.

Пакеты прикладных программ
Различные пакеты защитных кожухов для тяжелых условий эксплуатации – Доступны несколько комплектов защитных кожухов.Обратитесь к своему дилеру Cat для получения дополнительной информации об этих комплектах. Пакет для лесного хозяйства — этот пакет включает в себя несколько защитных устройств повышенной прочности для расчистки земель и работы в лесу. Extensive Guarding помогает защитить важные компоненты машины. Система охлаждения, устойчивая к загрязнениям, помогает уменьшить засорение и продлить срок службы. Пакет для обращения с отходами — рекомендуется для полигонов захоронения отходов, он включает в себя несколько защитных ограждений для тяжелых условий эксплуатации, защиту и специальные ограждения уплотнений главной передачи / натяжного ролика. Они помогают предотвратить повреждение проводов или мусора от уплотнений главной передачи и промежуточных звеньев.Улучшенный пакет для работы в холодную погоду — в стандартную комплектацию машины входят свечи накаливания, позволяющие правильно обслуживаемому двигателю запускаться при температуре минус 18 °C (0°F) со стандартным маслом. Пакет для холодной погоды включает в себя эфирное пусковое устройство, сверхмощные батареи и водонагреватель рубашки 120/240 В, который может выдерживать температуру ниже 18 °C (0 °F) с холодными жидкостями на уровне моря. Дополнительный изолированный сапун с электрическим обогревом и специальной охлаждающей жидкостью может выдерживать температуру до -50° C (58° F).

Свяжитесь со специальными продуктами для обращения с отходами, лесного хозяйства и других специальных требований.
13

Удобство технического обслуживания и поддержка клиентов

Когда время безотказной работы имеет значение

Доступность, быстрота и простота обслуживания
Откидные дверцы двигателя обеспечивают легкий доступ к сгруппированным точкам обслуживания. Воздушный фильтр двигателя можно легко снять для осмотра. Стандартный электрический заливочный насос сокращает усилия и время на заливку системы. Сервисные дверцы сзади обеспечивают легкий доступ к сгруппированным штуцерам давления для быстрой проверки гидравлической системы. Держатель смазочного пистолета расположен в заднем отсеке.

Безопасное техническое обслуживание
Ступени и ручки позволяют легко и безопасно подниматься и выходить из трактора. Противоскользящие поверхности расположены на каждой необходимой поверхности для большей безопасности при движении на машине. Стратегия обнаружения присутствия оператора и блокировка рабочих инструментов обеспечивают дополнительную защиту, предотвращая непреднамеренные движения, которые могут привести к перемещению машины.

Мониторинг технического обслуживания
Диагностические разъемы позволяют дилерам Cat быстро устранять неисправности машины. Гибкая система мониторинга предлагает больше диагностических возможностей, таких как низкий уровень моторного масла. Эти функции затемнены ссылкой на продукт.

Надежная, удобная и модульная конструкция
Компоненты спроектированы так, чтобы быть прочными, а конструкции снижают концентрацию напряжений и интерференцию. Модульная конструкция позволяет легко снимать их, не удаляя другие. Это означает меньшее время обслуживания.

Поддержка известных дилеров Cat
От помощи в выборе правильной машины до компетентной постоянной поддержки дилеры Cat обеспечивают лучшие продажи и обслуживание. Управляйте затратами с помощью программ профилактического обслуживания, таких как плановый анализ проб масла (S·O·SSM), и гарантированных контрактов на техническое обслуживание.Сохраняйте производительность благодаря лучшей в своем классе доступности запасных частей. Дилеры Cat могут даже помочь вам с обучением операторов, чтобы увеличить вашу прибыль. А когда придет время заменить машину, ваш дилер Cat поможет вам сэкономить еще больше с помощью оригинальных восстановленных деталей Cat. Получите ту же гарантию и надежность, что и новые продукты, при экономии от 40 до 70 процентов на трансмиссию и гидравлические компоненты.

14

Технические характеристики гусеничного трактора D6N

Двигатель
Модель двигателя Выбросы Cat® C6.6 ACERT™ US Tier 4 Interim, EU Stage IIIB, Japan MLIT Step 4
132 кВт 177 л.с. 173 л.с. 175,3 л.с. 150 л.с. 152 л.с. 148 л.с. 150 л.с. 156,6 л.с. LGP Транспортировочный вес – XL Транспортировочный вес – LGP XL VPAT Отвал LGP VPAT Отвал XL VPAT Складной LGP VPAT Складной XL SU Отвал XL VPAT Полигонный LGP VPAT Полигонный многозубый рыхлитель (с 3 стойками) Лебедка PA55 1276,5 кг 16 507 кг 18 096 кг 16 149 кг 17 594 кг 1062 кг 1234 кг 1253 кг 1491 кг 2600 кг 1321 кг 1491 кг 2600 кг 1321 кг 1436 кг 1562 кг 2814 фунт 36,392 фунт 39 895 фунтов 36,392 фунт 38,895 фунтов 10,602 фунта 38,788 фунт 2,341 фунт 2720 фунтов стерлингов 2 762 фунт 3,287 фунтов съемки 5 732 фунт 2 912 фунт 3,166 фунтов стерлингов 3 444 фунт на

Заправочные емкости
Система охлаждения топливного бака Конечные передачи (каждая) Гидравлический бак 299 л 40 л 8.5 л 29,5 л 79 галл. 10,56 галл. 2,25 галл.
7,79 галл. Высота грунтозацепа 57 мм – Ширина колеи LGP – XL 1890 мм Ширина колеи – LGP 2160 мм Ширина колеи 2611 мм – Ширина колеи XL 3113 мм – Контактная поверхность LGP 3,18 м2 Площадь – XL Контактная площадь 5,23 м2 Площадь – LGP Давление на грунт 52,3 кПа – Давление на грунт XL 34,4 кПа – Опорные катки LPG/сторона 7 – Опорные катки XL/сторона 8 – LGP 24.01 в 33.07 в

Полная мощность – SAE J1995 Мощность двигателя 129 кВт – ISO 14396 Мощность двигателя – ISO 14396 (DIN) Полезная мощность 112 кВт – ISO 9249 Полезная мощность – ISO 9249 (DIN) Полезная мощность 110,4 кВт – SAE J1349 Полезная мощность 112 кВт – EU 80/1269/EEC Частота вращения двигателя 116,8 кВт 1850 об/мин – Полезная мощность Диаметр цилиндра 105 мм Ход поршня 127 мм Рабочий объем 6,6 л

Масса

7,63 фунтов на кв. дюйм

• Номинальные параметры двигателя при 2200 об/мин. • Заявленная полезная мощность — это мощность, доступная на маховике двигателя, когда двигатель оснащен воздухоочистителем, глушителем, генератором переменного тока, компрессором кондиционера при полной нагрузке и вентилятором охлаждения на максимальной скорости. • Снижение номинальных характеристик не требуется на высоте до 3000 м (9840 футов), выше 3000 м (9840 футов) происходит автоматическое снижение номинальных значений
.

См. значение и примечание на следующей странице. – Тяговое усилие 3,1 км/ч 4,6 км/ч 5,7 км/ч 7,5 км/ч 10 км/ч 3,1 км/ч 5,1 км/ч 6,4 км/ч 8,5 км/ч 11,6 км/ч 320 кН 175 кН 97 кН 1 .93 мили в час 2,86 мили в час 3,54 мили в час 4,66 мили в час 6,21 мили в час 1,93 мили в час 3,17 мили в час 4 мили в час 5,28 мили в час 7,21 мили в час , кожух двигателя, 3-клапанная гидравлика, 100% топливо, сиденье и оператор с подвеской Cat Comfort Series Air
.
• Масса брутто: Включает EROPS, кондиционер, фары VPAT, трансмиссию, дышло, кожух двигателя, 3-клапанную гидравлику, 5% топлива и сиденье Cat Comfort Series с пневматической подвеской.* Вес: включая насос, органы управления, масло, монтажные кронштейны и прокладки.

Drawbar Trav

44 LB X KG x 1000 1000 80 300 60

D6N D60 60

40

200

40

200

20

100

0

0

0 0 1

2

1. 5 2.0 4 2 3

2,5 6 4

3,0 8 5 6

3,5 10 7

км/ч миль/ч

Скорость Электронная топливная система с непосредственным впрыском обеспечивает контролируемое увеличение подачи топлива при снижении скорости двигателя до номинальной.Это приводит к увеличению мощности ниже номинальной мощности. Сочетание повышенного крутящего момента и максимальной мощности улучшает реакцию, обеспечивает большее тяговое усилие и более быстрые циклы буксировки.

* Эко-режимы отключены. При включенных экономичных режимах настройки скорости будут меняться.

15

Технические характеристики гусеничного трактора D6N

Отвалы
Тип отвала XL VPAT– Вместимость отвала LGP VPAT– Вместимость отвала LGP Вместимость складного отвала XL SU – Вместимость отвала XL VPAT – Ширина отвала LGP VPAT – Ширина отвала XL Ширина складного отвала XL SU – Ширина отвала XL SU – Узкий* Ширина отвала VPAT, SU 4.16 YD3 3.18 м3 3.16 м3 3.16 м3 4,28 м3 3272 мм 4080 мм 4080 мм 3154 мм 3000 мм 4080 мм 3154 мм 3000 мм 4. 13 yd3 4.13 yd3 5.6 yd3 10 футов 9 в 13 футов 5 в 13 футов 5 в 10 футов 4 в 9 футов 10 в

Winch
Модель лебедки PA55 Емкость масла 74 л Лебедка и кронштейн 1145 мм Длина 45,1 дюйма Ширина корпуса лебедки 975 мм 38,4 дюйма Диаметр барабана 254 мм 10 дюймов Ширина барабана 315 мм 12,4 дюйма Диаметр фланца 504 мм 19,8 дюйма Вместимость барабана – 88 м 288 футов 9 дюймы 22 мм (0,88 дюйма) Привод лебедки Механическое управление Электрический Габаритная ширина 975 мм 38.4 дюйма Диаметр каната 19 мм 0,75 дюйма (рекомендуется) Размер кабельного наконечника 54 мм × 2,13 дюйма × (внешний диаметр × длина) 67 мм 2,63 дюйма Максимальное тяговое усилие на холостом барабане 31 388,5 кг 69 200 фунтов Скорость каната 44,8 м/мин 147 фут/мин Максимум Тяговое усилие с полным барабаном 23 539 кг 54 100 фунтов Скорость каната 78,3 м/мин 257 футов/мин • Доступны лебедки с низкой и стандартной скоростью.

Информация о звуке и информация о вибрации
Информация об уровне звука • Заявленный оператором эквивалентный уровень звукового давления (Leq) составляет 83 дБ(А), когда для измерения значения для закрытой кабины используется «ANSI/SAE J1166 FEB2008». Измерение проводилось при 100% максимальной скорости вращения вентилятора охлаждения двигателя. Это уровень звукового воздействия рабочего цикла. Кабина была правильно установлена ​​и обслуживалась. Испытание проводилось при закрытых дверях кабины и закрытых окнах кабины. • Защита органов слуха может потребоваться, если машина эксплуатируется с открытой станцией оператора в течение длительного времени или в шумной среде. Средства защиты органов слуха могут потребоваться, если машина эксплуатируется с кабиной, которая не обслуживается должным образом, или когда двери и окна открыты в течение длительного времени или в шумной среде.• Заявленный средний уровень внешнего звукового давления составляет 83 дБ(А) при использовании процедуры «SAE J88 FEB2006 — Испытание на движение с постоянной скоростью» для измерения значения для стандартной машины. Измерение проводилось при следующих условиях: расстояние 15 м (49,2 фута) и «машина движется вперед с промежуточным передаточным числом». Информация об уровне шума для машин в странах Европейского Союза и странах, принявших “Директивы ЕС”. Приведенная ниже информация относится только к конфигурациям машин, имеющим маркировку “CE” на идентификационной табличке продукта.• Заявленный уровень динамического звукового давления, воздействующего на оператора, составляет 78 дБ(А), если для измерения значения в закрытой кабине используется «ISO 6396:2008». Измерение проводилось при 100% максимальной скорости вращения вентилятора охлаждения двигателя. Уровень звука может различаться при разных скоростях вращения вентилятора охлаждения двигателя. Кабина была правильно установлена ​​и обслуживалась. Измерение проводилось при закрытых дверях кабины и окнах кабины. • Сертификационная табличка — 110 дБ(А) — при наличии — используется для проверки соответствия машины экологическим требованиям требованиям Европейского Союза.Значение, указанное на этикетке, указывает на гарантированный уровень внешней звуковой мощности (Lwa) на момент изготовления для условий, указанных в «2000/14/EC». Ваша машина может иметь другое значение.

* Только для Европы; Ширина указана с удаленными конечными битами; Ширина отвала с концевыми долотами составляет 3126 мм (10 футов).

Рыхлитель

Фиксированный параллелограмм 1000 мм 3 фута 3,4 дюйма 2 м 6 футов 7 дюймов 73 мм × 176 мм 2,9 дюйма × 6,9 дюйма Количество карманов 3 Общая ширина балки 2202 мм 86,7 дюйма
Поперечное сечение балки 216 мм × 2544 мм 8
.5 дюймов × 10,0 дюймов Максимальный зазор, 622 мм 24,5 дюйма в поднятом состоянии (кончик хвостовика) Максимальное усилие проникновения 51,6 кН 11 600 фунтов силы — XL Максимальное усилие отрыва 211,2 кН ​​Сила 47 480 фунтов силы — Максимальное усилие отрыва XL 43 кН 9 667 фунтов силы проникновения — Максимальное усилие отрыва LGP 170 кН Усилие 38 217 фунтов силы — LGP Количество карманов 3 дюйма Балка рыхлителя Максимум 514 мм 20,2 дюйма Проникновение — XL Максимум 398 мм 15,6 дюйма — LGP Каждый дополнительный вес хвостовика 78 кг 172 фунта: 1562 кг 3444 фунта с 3 стойками 16 Типов Расстояние между карманами Датчик хвостовика Секция хвостовика

Стандарты

ROPS/FOPS ROPS (Конструкция защиты при опрокидывании), предлагаемая Caterpillar для машины, соответствует критериям ROPS SAE J1040-1994, ISO 3471:2008 и критериям DLV SAE J397B-2009, ISO 3164:1995. FOPS (конструкция для защиты от падающих предметов) соответствует требованиям ISO 3449-2005 уровня II и критериям DLV SAE J397B-2009, ISO 3164:1995. Тормоза Встречайте стандарт ISO 10265: 2008 и ISO 3449: 2008 Соответствует соответствующим стандартам, указанным в следующем разделе

тормоза

CAB

Размеры
(приблизительно)

3

6

9 8 1 2 7 4 5

Размеры трактора XL 1 Ширина колеи 2 Ширина трактора Со следующим навесным оборудованием: Стандартные башмаки без отвала Узкие башмаки без отвала Стандартные башмаки с наклонным отвалом VPAT Стандартные башмаки со складным отвалом VPAT 3 Высота машины от края грунтозацепа: Со следующим оборудованием : Выхлопная труба Кабина с конструкцией ROPS От поверхности башмака до земли 4 Длина гусеницы по земле 5 Длина базового трактора (с дышлом) Со следующими навесными приспособлениями добавьте к базовой длине трактора: Рыхлитель (наконечник на линии земли) Лебедка PA55 Отвалы VPAT, прямые Отвал VPAT, наклоненный на 25° отвал SU 6 Высота над штабелем от кончика грунтозацепа 7 Высота грунтозацепа 8 Дорожный просвет от поверхности грунта башмака (в соответствии с SAE J1234) 9 Высота дышла (от кончика грунтозацепа до цента) вилки) От шлифованной поверхности башмака 595 мм 22. 2 дюйма 710 мм 28 дюймов 709 мм 28 дюймов 1026 мм 381 мм 1343 мм 1965 мм 1417 мм 2979 мм 66 мм 394 мм 40,4 дюйма 15 дюймов 52,8 дюйма 77,3 дюйма 55,8 дюйма 117,3 дюйма 2,6 дюйма 15,5 дюйма 3083 мм 57 мм 1 2067 мм 381 мм 1705 мм 2487 мм — 121,4 дюйма 2,2 дюйма 20,0 дюйма 3093 мм 57 мм 508 мм 40,4 дюйма 15 дюймов 67,1 дюйма 87,9 дюйма 1026 мм 381 мм 1705 мм 2487 мм — 122 дюйма 2,2 дюйма 20 дюймов 40,4 дюйма 15 дюймов 87,1 дюйма 2979 мм 3088 мм 394 мм 2611 мм 3805 мм 117,3 дюйма 121,57 дюйма 15,5 дюйма 102,8 дюйма 149,8 дюйма 3083 мм 3190 мм 507 мм 3113 мм 4146 мм 121,4 дюйма 125.6 дюймов 20 дюймов 122,56 дюйма 163,2 дюйма 3083 мм 3202 мм 507 мм 3206 мм 4400 мм 121,4 дюйма 126 дюймов 20 дюймов 126 дюймов 173 дюйма 2500 мм 2450 мм 3015 мм 2545 мм 98,4 дюйма 7 мм 7 мм 118,7 308,7 дюйма 308,7 дюйма 100 дюймов 3000 мм 118 в 113 в 148,3 в 118 в 2500 мм 2450 мм 3015 мм 2545 мм 98,4 в 96,5 мм 2545 мм 98,4 в 96,5 в 118,7 в 100 в 1890 мм 74,4 в 2160 мм LGP 85 в XL Прекрасная классификация 1890 мм 74,4 в

17

D6N Стандартное оборудование

Стандартное оборудование может отличаться. Для получения подробной информации обратитесь к дилеру Cat.

ЭЛЕКТРООБОРУДОВАНИЕ Звуковой сигнал Счетчик моточасов Сигнал заднего хода Преобразователь 12 В, 10 А Диагностический разъем Аккумуляторы 950 CCA класса 31 Встроенные фонари четыре (4) передних и два (2) задних Бесщеточный генератор переменного тока HD 105 А (24 В) Электростартер для тяжелых условий эксплуатации 24 В ОПЕРАТОР ОКРУЖАЮЩАЯ СРЕДА Кабина ROPS/FOPS Встроенный кондиционер с автоматическим контролем температуры Сиденье, пневматическая подвеска, тканевая обшивка кабины Втягивающийся ремень безопасности шириной 76 мм (3 дюйма) Регулируемые подлокотники Подставки для ног для работы на склонах Комбинация приборов с пятью датчиками поколения III с: – температурой охлаждающей жидкости двигателя – Температура трансмиссионного масла — Температура гидравлического масла — Уровень топлива — Отображение оборотов двигателя/отображение передач — Профиль оператора — Электронно программируемый переключатель передач

— Электронный воздухоочиститель двигателя
Индикатор обслуживания
— Электронный датчик воды в топливе Индикатор обслуживания
Электрогидравлический управление навесным оборудованием
Электрогидравлический дифференциал румпеля
рулевое управление
Product Link ready
Одна (1) розетка на 12 В
Готовое радио 12 В (подключи и работай)
Вещевой отсек
Подстаканник (левый)
Крючок для одежды
Зеркало заднего вида
СИЛОВАЯ ПЕРЕДАЧА C6. 6 Дизельный двигатель Cat ACERT с системой очистки выхлопных газов, сертифицированный EPA/ARB Tier 4 Interim/EU Stage IIIB и Japan MLIT Step 4; топливная система Common Rail, электронный модуль управления ADEM A5 и доохлаждение воздух-воздух; Одинарный поликлиновой ремень с автоматическим натяжителем ремня Свеча накаливания Помощь при запуске двигателя Высота над уровнем моря 3000 м (9840 футов) Возможность работы до снижения номинальных характеристик Вентилятор с приводом от двигателя с вязкостной муфтой Система охлаждения с алюминиевой пластиной (радиатор, силовая передача, промежуточный охладитель) Дифференциал рулевого управления со стальными трубчатыми ребрами Маслоохладитель воздуха очиститель со встроенным предварительным очистителем, автоматическим выталкивателем пыли и воздухозаборником под капотом. Электрический насос для подкачки топлива с функцией автоматической заливки. Два (2) топливных фильтра. Функция замедления двигателя (тумблер и педаль управления частотой вращения двигателя). с гидротрансформатором Система MVP: многоскоростная функция, обеспечивающая 5 дискретных вариантов скорости хода, и усовершенствования электронного управления системой трансмиссии/двигателя Управляемое переключение дроссельной заслонки с автоматической компенсацией нагрузки , 2F-2R, по выбору) Система рулевого управления: дифференциальное рулевое управление с электрогидравлическим управлением румпелем ba r ХОДОВАЯ ЧАСТЬ Ходовая часть SystemOne для ходовой части XL и LGP Натяжной ролик с уменьшенным протектором Опорные катки со смазкой на весь срок службы (7 XL и 8 LGP) и направляющий ролик Опорный каток Сменные сегменты обода звездочки Гусеницы Секция 40 — 610 мм (24 дюйма) Extreme Service (ES) для гусениц XL 46 сечение – 840 мм (33 дюйма) Среднее обслуживание (MS) для LGP Гидравлические регуляторы гусеницы Сменные сегменты обода звездочки ГИДРАВЛИКА Гидравлика с тремя (3) клапанами для бульдозера VPAT Гидравлика с регулированием по нагрузке ЖИДКОСТИ Незамерзающая охлаждающая жидкость (–37°C/–34. 6°F) Охлаждающая жидкость с увеличенным сроком службы Cat HYDO Advanced 10 Hydraulic Fluid ДРУГОЕ СТАНДАРТНОЕ ОБОРУДОВАНИЕ C Рама, цилиндры (VPAT) и трубопроводы Бульдозер VPAT XL или LGP Стандартный пакет Увеличенные интервалы обслуживания (двигатель на 500 часов, силовая передача на 1000 часов) Защита картера Экологические сливы ( моторное масло, охлаждающая жидкость двигателя, корпус силовой передачи, гидравлика) Отверстия для отбора проб масла по расписанию (двигатель, силовая передача, гидравлика) Централизованные выносные краны давления для легкого доступа и диагностики Масляный фильтр рабочего оборудования Переднее тяговое устройство Откидная решетка радиатора с жалюзи Запираемые кожухи двигателя Жесткое дышло Защитный кожух задний стандарт

18

Дополнительное оборудование D6N

Дополнительное оборудование может отличаться.Для получения подробной информации обратитесь к дилеру Cat.

ПАКЕТЫ ФУНКЦИЙ Пакеты приложений
Пакет Forestry Protection, XL
Пакет Forestry Protection Package LGP
Пакет для обработки отходов XL для
SystemOne и Heavy Duty U/C
Пакет для обработки отходов LGP для
SystemOne и Heavy Duty U/C
Комплекты заднего управления
Комплект для подготовки рыхлителя
Комплект для установки лебедки
Комплект для двойного управления, VPAT
Комплект для двойного управления, SU
Без заднего навесного оборудования, VPAT
Комплекты для защиты
Кабина, комплект для защиты
Ручка, без щеток
СИЛОВАЯ ПЕРЕДАЧА
Предварительный очиститель, турбина с экраном
Нагнетательный вентилятор , Ручной реверсивный
Решетка, пескоструйная обработка
ОХЛАЖДЕНИЕ
Радиатор, устойчивый к засорению Duty, XL U/C Fine Grading SystemOne, XL U/C Fine Grading Heavy Duty, Ходовая часть XL LGP Ходовая часть, SystemOne, Ходовая часть LGP, Heavy Duty, LGP U/C HD High Double Flange, LGP U/C Waste SystemOne, LGP U/C Waste Heavy Duty, пары гусениц LGP, XL, гусеница SystemOne, 560 мм (22 дюйма), ES, гусеница XL
, 610 мм (24 дюйма) дюймов), ES, гусеница XL
, 610 мм (24 дюйма), ES,
центральное отверстие, гусеница XL
, 610 мм (24 дюйма), MS, ходовая часть
Fine Grading, пары гусениц
, XL, гусеница HD, 600 мм (23. 6 дюймов), ES, XL, гусеница HD, 600 мм (23,6 дюйма), ES с центральным отверстием, XL, гусеница HD, 600 мм (23,6 дюйма), MS, XL, HD, пары гусениц ходовой части с мелким уклоном, LGP, гусеница SystemOne , 840 мм (33 дюйма), ES, гусеница LGP, 840 мм (33 дюйма), MS, гусеница LGP, 860 мм (33,8 дюйма), ES, LGP (только ADSDN) Пары гусениц, LGP, гусеница HD, 840 мм ( 33 дюйма), ES, LGP, гусеница HD, 840 мм (33 дюйма), ES, центральное отверстие, LGP, гусеница HD, 860 мм (33,8 дюйма), ES, LGP, гусеница HD, 865 мм (34 дюйма), самостоятельная Clean НАПРАВЛЯЮЩИЕ ГУСЕНИЦЫ РАСПОЛОЖЕНИЕ ЗАЩИТНЫХ ЗАЩИТНИКОВ Направляющие ограждения гусеницы, XL, Направляющие ограждения SystemOne, центральные
Направляющие ограждения, передние и задние
Направляющие ограждения, полностью Направляющие, полные направляющие гусеницы
, LGP, SystemOne Направляющие, центральные
Направляющие, передние и задние
Направляющие, полные
Направляющие, LGP, HD Направляющие центральные, HD
Направляющие, передние и задние
Масло для гидравлики , Био Гидр. , Заполненные на заводе СТАРТЕРЫ, АККУМУЛЯТОРЫ И ГЕНЕРАТОРЫ Всепогодные комплекты и батареи для холодной погоды, 120 В, Комплект для холодной погоды, 240 В, Комплект аккумуляторов, Сверхмощная электрическая изоляция Дыхательные жидкости Антифриз, –50° C (–58° F) СРЕДА ОПЕРАТОРА Сиденье, сиденье с подогревом , с подогревом и вентиляцией ТЕХНОЛОГИЧЕСКИЕ ПРОДУКТЫ Product Link Коммуникации Cat Product Link 321 — спутниковая связь Cat Product Link 522 — сотовая связь Нет Product Link (для стран, где Product Link не сертифицирован для использования) Установка AccuGrade Control ARO, VPAT AccuGrade ARO, SU Без установки AccuGrade SU (для машин SU, не поддерживающих AccuGrade) Системы безопасности машины
Система безопасности, машина
ТОПЛИВНЫЕ СИСТЕМЫ Бак, топливо
Пакет технического обслуживания /
Система быстрой заправки Shaw
Пакеты защиты GUARDS
Защита, VPAT, для тяжелых условий эксплуатации, пакет
Пакет защиты, стандартный, SU
Комплект защитного кожуха для тяжелых условий эксплуатации, SU
Задний защитный кожух гидравлической системы, задний, усиленный защитный кожух, задний, для лебедки и защитный кожух дышла, от вандализма, R Наушник, защита от вандализма, задняя (HD) защита
Экран, защитный, кабина
ДРУГОЕ НАВЕСНОЕ ОБОРУДОВАНИЕ Задняя гидравлика
Фильтр ВОМ, лебедка — низкая
Фильтр ВОМ, без лебедки
ОТВАЛЫ Бульдозерный комплект
Бульдозер, SU XL, комплект —
В комплекте с отвалом В комплекте
Бульдозер, VPAT XL, HD, Пакет
Бульдозер, VPAT LGP, HD, Пакет
Отвал
Отвал XL, ARO, VPAT
Отвал LGP, ARO, VPAT
Отвал XL, ARO Складной, VPAT
Отвал LGP, ARO Складной, VPAT
Отвал XL, свалка
Отвал LGP, свалка
ИНСТРУМЕНТЫ ДЛЯ РАБОТЫ С ЗЕМЛЕЙ Рыхлитель
Рыхлитель, с прямыми зубьями, комплект
Рыхлитель, с изогнутыми зубьями, комплект
Лебедка PA56 Комплект лебедок, стандартная скорость Проблесковый маячок, вращающийся ПРИНАДЛЕЖНОСТИ, УСТАНАВЛИВАЕМЫЕ НА МЕСТЕ НА МЕСТЕ – по заказу в разделе «Распределение запчастей» Радиоприемник, AM/FM Комплект для модернизации проигрывателя компакт-дисков Обогреваемая тканью направляющая, только полоса 3 – не установлена ​​Управляющая направляющая, 3 ролика
Управляющая направляющая, 4 ролика

19

9000 2 Гусеничный трактор D6N

Для получения более полной информации о продуктах Cat, услугах дилеров и отраслевых решениях посетите наш веб-сайт по адресу www.
