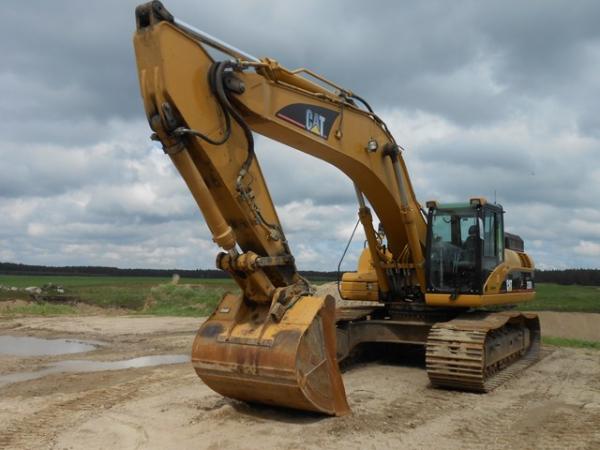

Cat 330D / 330DL: обзор экскаватора, технические характеристики
Содержание
- Двигатель
- Гидравлическая система
- Рабочее место оператора
- Силовые элементы конструкции
- Стрелы и рукояти
- Навесное (рабочее) оборудование
- Техническое обслуживание
- Технические характеристики
Двигатель
Двигатель Cat® C9 обеспечивает экскаватору 330D / 330DL исключительную мощность и экономичность расхода топлива, делая его лучшим в своем классе при выполнении любых работ.
Cat C9. Двигатель Cat C9 с технологией ACERT™ — это результат ряда последовательных улучшений, ставший крупным достижением в сфере двигателестроения. Технология ACERT строится на трех блоках — системе подачи топлива, системе регулирования подачи воздуха и системе электронного управления. Технология ACERT помогает оптимизировать характеристики двигателя при соответствии стандартам содержания токсичных веществ в отработанных газах для внедорожной техники (EU Stage II).
Сочетая технологию ACERT с новым экономичным режимом, пользователь может найти идеальный баланс между расходом топлива и производительностью, необходимыми для любого вида работ.
Автоматическое управление частотой вращения коленчатого вала двигателя. Двухступенчатый переключатель, активизирующийся одним касанием, снижает расход топлива и уровень шума.
Электронный блок управления двигателем ADEM™ A4. Электронный блок ADEM A4 управляет подачей топлива таким образом, чтобы каждый литр топлива использовался по максимуму. Система управления работой двигателя дает возможность гибкого распределения топлива, позволяя двигателю мгновенно реагировать на изменение потребности в мощности при выполнении различных работ. Система оценивает условия работы двигателя и машины в целом и в то же время поддерживает максимально эффективную работу двигателя.
Подача топлива. В двигателе Cat C9 впрыском топлива управляет электроника.
Система распределенного впрыска топлива требует высокой точности управления. Верно рассчитанный и реализованный цикл сгорания топлива — это возможность ограничить температуру в камере сгорания, сократить выброс токсичных веществ, обеспечить полноту сгорания. Таким образом топливо используется с максимальной эффективностью.
Система охлаждения. Привод вентилятора системы охлаждения осуществляется непосредственно от двигателя. Для снижения шумности может быть установлен вентилятор системы охлаждения с приводом через вискомуфту. Оптимальная частота вращения вентилятора определяется электроникой с учетом требуемой частоты вращения коленвала двигателя, температуры охлаждающей жидкости, масла в гидросистеме и текущей частоты вращения вентилятора.
Применение двигателя Cat C9 позволило изменить компоновку отсека двигателя — теперь двигатель отделен от узлов системы охлаждения.
Воздушный фильтр. Воздушный фильтр с радиальным уплотнением, оснащенный двухслойным фильтрующим элементом, повышает эффективность очистки поступающего в двигатель воздуха.
Фильтр размещен в специальном отсеке за кабиной оператора.
При загрязнении фильтра выше допустимого уровня на монитор оператора выводится соответствующее предупреждение.
Технологии снижения шумности. Резинометаллические опоры двигателя рассчитаны с учетом характеристик силового агрегата. Кроме того, для снижения шумности в конструкцию двигателя внесены определенные изменения: крышка клапанной коробки, крышка механизма привода распределительного вала и картер снабжены шумоизоляцией, изменилась форма картера, оптимизирована конструкция приводных шестерен. Снижению шумности способствовало и применение системы распределенного впрыска топлива.
Гидравлическая система
Гидравлическая система компании Caterpillar обеспечивает требуемую мощность и точность для бесперебойной работы.
Компоновка элементов гидросистемы. Компоновка гидравлической системы экскаватора 330D обеспечивает высокий уровень эффективности.
Главные насосы, распределители и гидробак расположены рядом, что позволило ограничить длину трубопроводов между элементами системы и снизить потери на трение и падение давления в линии. Радиатор расположен на верхней платформе со стороны кабины, благодаря чему условия работы оператора стали еще более комфортными. Свежий воздух поступает в отсек двигателя со стороны оператора, а нагретый воздух и сопровождающий шум двигателя отводятся с противоположной стороны. Таким образом, тепло, возникающее в отсеке двигателя, и шум от работы двигателя воздействуют на оператора в меньшей степени.
Гидравлический контур управления. Насос контура управления не зависит от главных насосов и управляет работой стрелы и рукояти, поворотной платформы и ходовой части.
Гидравлическая система сенсорного контроля появления нагрузки. Гидравлическая система сенсорного контроля появления нагрузки в любых условиях работы использует возможности обоих гидронасосов на сто процентов.
Рабочие органы перемещаются быстрее, поворот платформы занимает меньше времени. В результате растет производительность.
Контур регенерации стрелы и рукояти. Контур регенерации обеспечивает сбережение энергии при опускании стрелы и втягивании рукояти, что увеличивает производительность, снижает длительность цикла и потери давления, уменьшая затраты и расход топлива.
Дополнительный распределитель гидравлической системы. Дополнительный распределитель входит в стандартную комплектацию экскаваторов 330D. Дополнительно могут устанавливаться контуры управления, позволяя работать навесным оборудованием, для работы которого требуется высокое либо среднее давление: ножницами, грейферами, гидромолотами, измельчителями, мультипроцессорами, виброуплотнителями и т. п.
Демпферы гидроцилиндров. Демпферы расположены со стороны штоковой камеры цилиндра стрелы и с обеих сторон цилиндра рукояти, они гасят ударные нагрузки, в то же время снижая уровень шума и продлевая срок службы элементов.
Рабочее место оператора
Конструкция кабины экскаватора 330D обеспечивает простоту, легкость управления и комфортные условия, позволяя оператору полностью сосредоточиться на работе.
Рабочее место оператора. Кабина просторна, удобна и защищена от шума, что способствует поддержанию высокой работоспособности оператора в течение длительного рабочего дня. Переключатели кондиционера и органы управления рабочим оборудованием удобно размещены на правой стене, а замок зажигания и рукоятка дросселя находятся на правой консоли. Монитор удобно расположен, и данные на экране хорошо видны.
Монитор. В кабине установлен полноцветный жидкокристаллический монитор с разрешением 400 х 234 пикселя.
Чтобы монитор не отсвечивал, его можно поворачивать. Настройки интерфейса позволяют выводить информацию на 27 языках.
Монитор оснащен сигнальной лампой, которая начинает мигать, если:
- давление масла в двигателе падает ниже нормы;
- повышается температура жидкости в системе охлаждения двигателя;
- повышается температура гидравлического масла.
При нормальной работе на экран монитора по умолчанию выводятся четыре страницы, где отображаются часы и положение дроссельной заслонки, показания приборов, сведения о выполняемых операциях и прочая необходимая оператору информация.
Часы и указатель положения дроссельной заслонки. Тут отображаются показания часов и положение дроссельной заслонки. При переводе двигателя на работу в экономичном режиме или при включении системы управления мощностью рядом с указателем положения дроссельной заслонки отображается пиктограмма в виде бензоколонки.
Показания приборов.
На этой странице отображаются три аналоговые шкалы: уровень топлива, температура гидравлического масла и температура охлаждающей жидкости.
Информация о выполняемых операциях. На данной странице отображаются сведения о состоянии машины, пиктограммы и язык интерфейса.
Прочая информация.
Джойстики управления. Управление работой машины с помощью джойстиков не требует приложения больших усилий. Джойстики эргономичны: при их разработке учитывалось нормальное положение плеч и кистей рук оператора. При работе с джойстиком рука оператора лежит на подлокотнике. Вертикальные и горизонтальные перемещения джойстика разработаны так, чтобы не вызывать большой усталости.
Сиденье. Экскаватор 330D может оснащаться сиденьем с пневматической подвеской.
Оно, как и сиденье, входящее в стандартную комплектацию, регулируется и в продольном направлении, и по высоте, а жесткость подвески можно настроить в зависимости от веса и роста оператора. Предусмотрены регулируемые подлокотники и инерционный ремень безопасности.
Рычаг включения гидравлической системы является частью системы безопасности: чтобы управлять гидравликой машины, сначала необходимо перевести рычаг в рабочее положение.
Управление микроклиматом. Уплотнения стандартной кабины обеспечивают надежную защиту от пыли. Кроме того, система вентиляции, оборудованная фильтром, обеспечивает постоянный наддув очищенного воздуха. На левой панели предусмотрен переключатель режима вентиляции: возможна подача в кабину оператора наружного воздуха либо рециркуляция воздуха внутри кабины.
Консоль. Модернизированные консоли отличаются функциональностью дизайна, что позволяет снизить утомляемость оператора. Все переключатели легко доступны, пульты не мешают обзору.
Обе консоли оборудованы регулируемыми по высоте подлокотниками.
Конструкция кабины. Рама, на которую устанавливается кабина, выполнена из толстостенных трубчатых элементов, что повышает сопротивление усталости металла и снижает вибрацию.
Такая конструкция позволяет крепить защиту от падающих предметов (FOGS) непосредственно к элементам кабины. В зависимости от технических требований и условий эксплуатации защита может устанавливаться на заводе либо приобретаться позже в качестве дополнительного оборудования.
Опоры кабины. Кабина крепится к раме через резинометаллические опоры, которые снижают вибрацию и уровень шума, за счет чего повышается комфорт оператора.
Остекление кабины. Для улучшения обзора все стекла крепятся непосредственно к панелям кабины без каких-либо промежуточных элементов (рам и т. п.). Верхняя часть переднего стекла закрывается, открывается и фиксируется под потолком над оператором одним движением.
Стеклоочистители установлены на стойках и не ограничивают обзор оператора. Предусмотрено два режима работы стеклоочистителей: постоянный и прерывистый.
Потолочное окно. Снабженное противосолнечной шторкой потолочное окно увеличенного размера обеспечивает отличный верхний обзор и вентиляцию.
Силовые элементы конструкции
Силовые элементы конструкции и ходовая часть экскаватора 330D / 330DL основа долговечности машины.
Роботизированная сварка. До 95% сварных швов экскаваторов Caterpillar® выполняют роботы. Глубина проплавления сварных швов, выполняемых роботизированными системами, втрое больше, чем при ручной сварке.
Ходовая часть. Прочная ходовая часть Cat поглощает ударные нагрузки и обеспечивает исключительную устойчивость.
Конструкция рамы ходового оборудования и опорных катков. X-образная рама коробчатого сечения обуславливает высокое сопротивление изгибу и скручиванию.
Выполненные с применением роботизированной сварки рамы опорных катков представляют собой пятигранные конструкции из штампованных элементов. Их отличают высочайшая прочность и долгий срок службы.
Основная рама. Длительный срок эксплуатации жесткой рамы поворотной платформы достигается за счет оптимальной конструкции ее элементов.
Опорные катки и ленивцы. Герметично закрытые и смазанные опорные и поддерживающие катки и ленивцы обеспечивают длительный срок эксплуатации, благодаря которым машина может работать дольше.
Стандартная ходовая часть. Стандартная ходовая часть идеально подходит для тех типов работ, при которых машину необходимо часто перемещать, например, по рабочей площадке с ограниченными размерами или по неровной каменистой местности.
Удлиненная ходовая часть. Удлиненная ходовая часть (L) повышает устойчивость и увеличивает грузоподъемность машины. Она длиннее, шире и жестче стандартной, за счет чего обеспечивается более стабильное положение поворотной платформы.
Стрелы и рукояти
Конструкция стрел и рукоятей обеспечивает высокую производительность и эффективность при любом типе работ.
Стрелы, рукояти и навесное оборудование. Экскаватор 330D / 330DL – универсальная машина, предназначенная для самых разнообразных работ. Для достижения максимальной эффективности он может оснащаться разнообразными стрелами и рукоятями.
Стрелы и рукояти. Существует три типа различающихся длиною стрел и восемь типов рукоятей, что позволяет создавать различные конфигурации, применимые в самых разных областях.
Стрелы. Для обеспечения прочности при длительной эксплуатации поперечное сечение стрел увеличено, внутри коробчатой конструкции размещены усиливающие пластины.
Рукояти. Рукояти изготовлены из высокопрочной стали и отличаются увеличенным поперечным сечением. Внутри коробчатой конструкции предусмотрены усиливающие пластины. Нижняя часть рукоятей оснащена дополнительной защитой.
Удлиненная стрела. Улучшенная конструкция удлиненной стрелы позволяет увеличить размеры рабочей зоны. Она может использоваться со следующими четырьмя типами рукоятей.
Усиленная удлиненная стрела длиной 6,5 метра обладает повышенной прочностью, что необходимо при особо тяжелых работах.
Стрела для массовых земляных работ позволяет увеличить производительность. Она обеспечивает большее усилие на кромке ковша и позволяет работать с ковшами большего объема.
Оси шарниров. Для обеспечения надежности и долговечности оси шарниров были увеличены в размерах. Для защиты от износа и коррозии на них наносится хромовое покрытие значительной толщины.
Рычажный механизм ковша. Рычаг гидроцилиндра увеличивает срок эксплуатации и грузоподъемность машины в ключевых положениях подъема, он также более прост в использовании, чем подъемная проушина, которая применялась ранее.
Навесное (рабочее) оборудование
Возможность использования разнообразного рабочего оборудования повышает эффективность экскаватора 330D / 330DL.
Срок службы. Использование ковшей Caterpillar увеличивает срок службы и снижает затраты на ремонт оборудования.
- Конструкция ковша (две сопряженные дуги) позволила увеличить задний угол и снизить износ.
- Шарнирный узел приваривается на роботизированной линии, что увеличивает глубину проплавления сварных швов и, соответственно, продлевает срок эксплуатации.
- Используется новая высокоэффективная система режущих элементов GET серии K™.
- Подверженные наибольшему износу детали изготовлены из высокопрочной термообработанной стали, которая по характеристикам превосходит Т-1.
Экскавационные ковши (X) предназначены для работы с нетяжелыми среднеабразивными грунтами — шламом, суглинком, гравием, глиной.
Ковши повышенного ресурса (HD) могут использоваться при работе со среднеабразивными материалами — смешанными легкими грунтами, глиной, скальным грунтом. Ковши увеличенного ресурса обладают оптимальными характеристиками нагрузки и разгрузки и легче разгружают вязкий материал.
В сравнении с ковшами общего назначения они отличаются более крепкой конструкцией.
Усиленные ковши повышенного ресурса (HDP). Ковши предназначены для работы со среднеабразивными грунтами, когда решающее значение имеют усилие отрыва и длительность цикла. При работе с большинством материалов они способны сократить длительность цикла и увеличить усилие на кромке. Данные ковши не предназначены для работы с липкими грунтами. Режущая кромка и режущие элементы отличаются увеличенными размерами.
Скальные ковши повышенного ресурса предназначены для погрузки высокоабразивных материалов — гранита и скальной породы — в местах разработки с применением взрывных работ.
Их основные особенности:
- Утолщенные защитные пластины, позволяющие продлить срок эксплуатации ковша на тяжелых работах.
- Для обеспечения максимальной защиты при работе со скальными грунтами высота боковых защитных пластин увеличена.
- Ковши могут оборудоваться защитой боковых кромок либо режущими боковыми кромками, что позволяет не только обеспечить защиту от износа, но и оптимизировать наполняемость ковша.
Режущие элементы (GET). Ковши Caterpillar серии K™ оборудованы новыми зубьями. Для их крепления применяются безударные вертикальные фиксаторы, что упрощает монтаж и демонтаж по сравнению со штифтами Cat серии J. Зубья обладают большей пробивной силой, что облегчает проникновение в грунт, по сравнению с предыдущими поколениями зубьев. Широкий выбор боковых режущих кромок и боковых защитных пластин позволит подобрать ковш, наиболее подходящий для выполнения данной работы.
Система управления инструментами. Система управления инструментами позволяет увеличить производительность рабочих инструментов за счет настройки потока, давления и команд от органов управления индивидуально для каждого отдельного инструмента. Система универсальна — она делает возможной работу с различными инструментами.
Захваты Cat® увеличивают возможности экскаватора. Оборудованный захватом ковш превращает экскаватор в универсальный погрузчик.
Гидравлические молоты Cat разработаны с учетом характеристик машин Cat, что позволяет значительно поднять производительность при любых работах по сносу и строительных работах.
За счет применения взаимозаменяемых челюстей мультипроцессоры могут использоваться на самых разных работах по сносу. Сменные челюсти позволяют использовать один и тот же узел для разрушения, измельчения, резки различных материалов, в том числе арматуры, стальных емкостей и т. п.
Уплотнители с вибрационными плитами Caterpillar обеспечивают превосходную силу уплотнения и имеют надежный и не требующий значительного технического обслуживания корпус.
Виброуплотнители производят мощные импульсы с частотой 2200 ударов в минуту. Под воздействием вибрации частицы грунта прижимаются ближе друг к другу, что обеспечивает плотное и однородное уплотнение.
Виброуплотнители CAT — идеальное решение для любых работ по уплотнению на рабочей площадке, при работе в траншее или на склоне, при подготовке дорожного полотна или площадок под забивку свай.
Отличительные особенности ножниц для резки Caterpillar — вращение в любом направлении на 360 градусов и большое усилие по отношению к массе.
Они могут использоваться для разрушения стальных конструкций, подготовки металлолома к последующей переработке (резки автомобилей, сельскохозяйственной техники, железнодорожных вагонов).
Устройства быстрой смены навесного оборудования Pin-Grabber Plus делают экскаватор Cat еще более универсальным и простым в эксплуатации. Они позволяют использование любого навесного оборудования со стандартной конструкцией шарнирных пальцев.
Специальные устройства быстрой смены навесного оборудования. Устройства быстрой смены навесного оборудования расширяют сферу применения экскаваторов Cat, поскольку рабочее оборудование с легкостью можно заменить в течение нескольких минут или даже секунд. Ковши, созданные для работы с устройствами быстрой смены навесного оборудования, имеют тот же радиус режущей кромки, что и обычные ковши, и обеспечивают максимальное усилие отрыва.
Техническое обслуживание
Простота техобслуживания позволяет сберечь время и деньги.
Техобслуживание с уровня земли.
При разработке конструкции и планировке экскаватора 330D / 330DL особое внимание было уделено удобству его технического обслуживания. Большинство точек обслуживания доступны с уровня земли. Это позволяет выполнять наиболее критичные работы по техобслуживанию быстро и качественно.
Отсек воздушного фильтра. Воздушный фильтр оснащен двумя фильтрующими элементами, что позволяет повысить эффективность его работы. При засорении фильтра на монитор в кабине оператора выводится соответствующее предупреждение.
Насосный отсек. Эксплуатационный лючок, расположенный с правой стороны верхней платформы, обеспечивает доступ к насосу и фильтру контура управления с уровня земли.
Отсек радиатора. Расположенная сзади слева дверца открывает доступ к радиатору двигателя, маслоохладителю и воздуховоздушному охладителю. Для упрощения техобслуживания на радиаторе установлены запасной бак и сливной кран.
Гидравлический фильтр капсульного типа.
Гидравлический фильтр возвратной магистрали капсульного типа расположен вне гидробака. Этот фильтр предохраняет систему от загрязнения при замене масла и поддерживает ее чистоту при работе.
Точки смазки. Расположенный на стреле блок централизованной смазки подает консистентную смазку к труднодоступным точкам в передней части машины.
Защитная решетка вентилятора. Радиатор системы охлаждения двигателя полностью огражден тонкой проволочной сеткой, что снижает риск несчастных случаев.
Противоскользящее покрытие. Вещевой ящик и верхняя платформа накрыты пластиной с противоскользящим покрытием, обеспечивающим устойчивость при проведении техобслуживания.
Диагностика и мониторинг. Конструкцией экскаватора 330D предусмотрено наличие штуцеров для отбора проб масла контрольных выводов для проверки состояния гидравлического и моторного масла и охлаждающей жидкости двигателя. В кабине оператора предусмотрен разъем для подключения диагностического прибора Cat Electronic Technician (Cat ET).
Увеличенные интервалы технического обслуживания. Увеличение интервалов технического обслуживания позволяет сократить затраты времени на обслуживание экскаватора 330D и повысить его эксплуатационную готовность.
Технические характеристики
Стреловые погрузчики Caterpillar являются самыми рентабельными машинами при работе с лесоматериалами и пиломатериалами.
| Модель двигателя | Cat® C7 ACERT™ |
| Полезная мощность на маховике | 184 кВт/247 л. с. |
| Рабочий объем двигателя | 8,8 л |
| Эксплуатационная масса – Cat 330D | 33 750 кг |
| Эксплуатационная масса – Cat 330DL | 35 020 кг |
| Гусеничная лента – Cat 330D | 700 мм |
| Гусеничная лента – Cat 330DL | 800 мм |
| Дополнительно – двойной грунтозацеп | 600 мм |
| Скорость поворота | 10 об/мин |
| Момент поворота | 108,6 кН*м |
| Максимальное усилие на крюке | 300 кН |
| Максимальная скорость хода | 5 км/ч |
| Максимальное давление – оборудование | 35 000 кПа |
| Максимальное давление – ход | 35 000 кПа |
| Максимальное давление – поворот | 28 000 кПа |
| Емкость топливного бака | 620 л |
Подробные технические характеристики Cat 330D / 330DL
Экскаватор caterpillar 330dl технические характеристики
Экскаваторы
Компания CATERPILLAR считается одним из крупнейших игроков на мировом рынке строительной и землеройной техники.
Предприятие имеет более 110 представительств на всех континентах, которые на сегодняшний день выпустили уже более 300 разновидностей землеройных, горнодобывающих и строительных машин. Основной характеристикой техники CATERPILLAR является многофункциональность, которая сочетается с высоким качеством и приемлемой стоимостью. Конструкторы компании всегда следуют нуждам современного строительства, внося соответствующие изменения в модельный ряд. В результате машины с логотипом CATERPILLAR могут выполнять любые работы вне зависимости от сложности и климатических условий.
CATERPILLAR 330 DL
Подробно о гусеничном экскаваторе CATERPILLAR 330 и его модификациях
Компания CATERPILLAR считается одним из крупнейших игроков на мировом рынке строительной и землеройной техники. Предприятие имеет более 110 представительств на всех континентах, которые на сегодняшний день выпустили уже более 300 разновидностей землеройных, горнодобывающих и строительных машин.
Основной характеристикой техники CATERPILLAR является многофункциональность, которая сочетается с высоким качеством и приемлемой стоимостью. Конструкторы компании всегда следуют нуждам современного строительства, внося соответствующие изменения в модельный ряд.
В результате машины с логотипом CATERPILLAR могут выполнять любые работы вне зависимости от сложности и климатических условий.
CATERPILLAR 330 DL
Преимущества гусеничных экскаваторов
Гусеничные экскаваторы CATERPILLAR обладают массой неоспоримых преимуществ. Начать можно с того, что эта разновидность техники во много превосходит пневмоколёсные аналоги в плане мощности и производительности. Кроме этого, гусеничный движитель обеспечивает выполнение работ на нестабильных грунтах и заболоченных участках местности. Экскаваторы применяются для следующих видов работ:
- Рытьё строительных котлованов.
- Формирование траншей.
- Погрузочно/разгрузочные работы на песчаных карьерах, угольных разрезах и горнодобывающей промышленности.
- Демонтаж дорожных покрытий и железобетонных сооружений.
Стоит отметить, что техника может работать с различными видами быстросменного оборудования, что существенно расширяет сферу применения этих машин.
Если говорить о преимуществах гусеничных экскаваторов CATERPILLAR, здесь можно выделить такие особенности:
- Кабина повышенного уровня комфорта и безопасности с панорамным остеклением. Здесь имеется удобное кресло с пневматической подвеской, в подлокотники которого интегрированы основные элементы управления рабочими органами.
- Гидравлическая система с интеллектуальной системой управления. Благодаря электронной системе управления, насосы оптимально распределяют давление гидравлической жидкости в зависимости от нагрузки на оборудование. Стоит отметить, что техника штатно оснащается стрелой SMART BOOM, которая минимизирует вибрацию во время работы.
- Дизельные двигатели, созданные по технологии ACERT. В систему интегрированы датчики контроля над расходом топлива, что существенно увеличивает производительность машин.
Стоит отметить, что техника CATERPILLAR очень требовательна к качеству используемого топлива и периодичности технического обслуживания. Зато соблюдение обязательных требований существенно увеличивает моторесурс экскаваторов, сокращая время простоя техники во время вынужденного ремонта.
Обзор модельного ряда
Лучше всего, эволюцию гусеничных экскаваторов CATERPILLAR можно проследить на примере модели 330, на базе которого, было выпущено около 30 модификаций, предназначенных для выполнения работ любой сложности.
Для начала, рассмотрим технические характеристики базовой модели. Основные параметры CATERPILLAR 330 будут выглядеть так:
CATERPILLAR 330 LC
На базе прототипа, была создана модификация CATERPILLAR 330 LC. При аналогичных технических параметрах, модель получила удлинённую тележку, на что указывает индекс «LC»: LONG CARRIAGE.

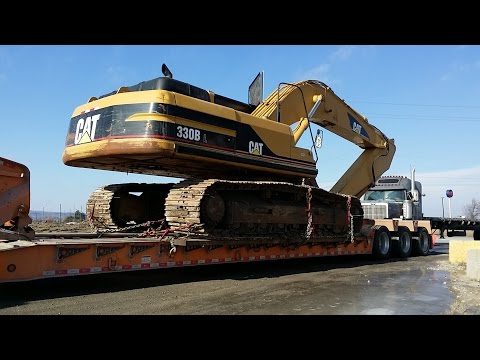

CATERPILLAR 330B
CATERPILLAR 330B
Для выполнения тяжёлых работ была создана модификация CATERPILLAR 330B, которая вышла в комплектации:
- L.
- L ME.
- L SLR.
- L UHD.
- LC.
- LN.
- LN ME.
- L/LN.
- MH.
Для этой серии была полностью переработана система гидравлики, что обеспечило большее усилие отрыва. Помимо этого, индексы в названии техники указывают на такие изменения конструкции: «UHD» – штатно комплектуется ковшом для тяжёлых условий эксплуатации, «SLR» – SUPER LONG REACH, что означает увеличенную рукоять стрела и соответственно больший радиус действия, «MH» – механизм подъёма кабины.

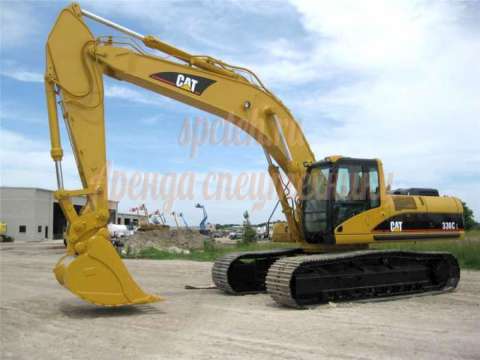

CATERPILLAR 330C
CATERPILLAR 330C
Интересной вариацией выглядит модель CATERPILLAR 330C, которая вышла в такой комплектации:
- L.
- L ME.
- LN.
- LN ME.
- CL LR.
- CL
Как видно из маркировки, машина выпускается на рынок с удлинённой гусеничной тележкой и разными вариантами стрелы. Индекс «C» указывает на то, что у техники сокращённый радиус поворота рабочей платформы. Противовес экскаватора практически не выступает за границы гусеничного полотна, что обеспечивает выполнение работ на ограниченных пространствах.

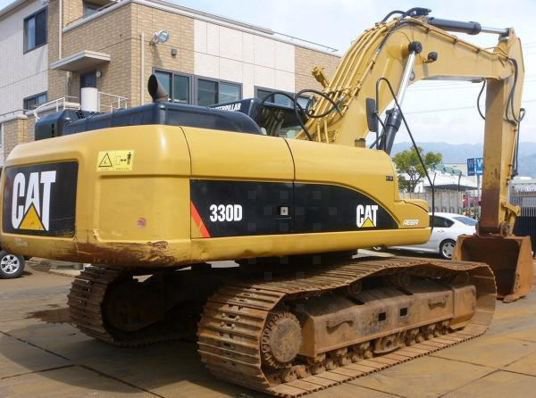

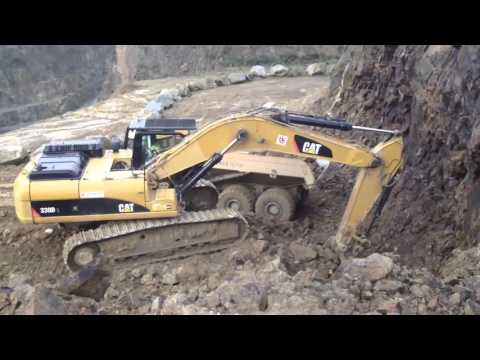

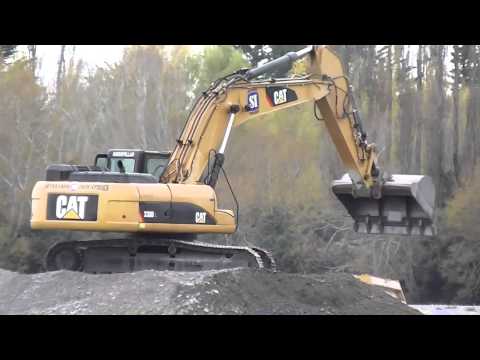

CATERPILLAR 330D
CATERPILLAR 330D
Одной из последних разработок компании является запуск в серию экскаваторов CATERPILLAR 330D. Это модификация с увеличенным давлением в системе гидравлики, что увеличивает производительность и тяговое усилие.
При выполнении тяжёлых работ, давление в системе нагнетается до 36 МПа, при этом низкая частота вращения коленвала сокращает поток гидравлической жидкости, увеличивая производительность.
Опционально, у техники может видоизменяться длина тележки и рукояти ковша, уменьшаться радиус разворота и устанавливаться механизм подъёма кабины. На рынке экскаватор представлен в такой комплектации:
- ES.
- ES VA.
- L VA.
- L.
- L ME.
- L VA.
- LN.
- LN ME.
- LN VA.
- MH.
Здесь можно отметить маркировку «ES», что означает укороченный противовес и индекс «VA», означающий установку стрелы для выполнения тяжёлых работ, повышающую устойчивость экскаватора на 6%.
Ещё одной вариацией базовой модели является экскаватор с повышенной устойчивостью при выполнении работ CATERPILLAR 330L. Экскаватор имеет штатно удлинённую рабочую тележку и увеличенный радиус действия.
Вывод
Вне зависимости от комплектации, гусеничные экскаваторы оснащаются высокопроизводительными дизельными двигателями, которые полностью соответствуют международным нормам экологической безопасности. Кроме этого, опциональные изменения конструкции помогают заказчикам подобрать технику для решения конкретных задач. Примечательно, что все машины являются унифицированными, соответственно проблем с запчастями обычно не возникает, а представительства компании во всех регионах мира гарантируют быстрое решение возникающих проблем.
Источник: https://stroyteh.pro/ekskavatory/gusenichny-caterpillar-330.php
Преимущества гусеничных экскаваторов
Гусеничные экскаваторы CATERPILLAR обладают массой неоспоримых преимуществ. Начать можно с того, что эта разновидность техники во много превосходит пневмоколёсные аналоги в плане мощности и производительности.
Кроме этого, гусеничный движитель обеспечивает выполнение работ на нестабильных грунтах и заболоченных участках местности. Экскаваторы применяются для следующих видов работ:
- Рытьё строительных котлованов.
- Формирование траншей.
- Погрузочно/разгрузочные работы на песчаных карьерах, угольных разрезах и горнодобывающей промышленности.
- Демонтаж дорожных покрытий и железобетонных сооружений.
Стоит отметить, что техника может работать с различными видами быстросменного оборудования, что существенно расширяет сферу применения этих машин.
Если говорить о преимуществах гусеничных экскаваторов CATERPILLAR, здесь можно выделить такие особенности:
- Кабина повышенного уровня комфорта и безопасности с панорамным остеклением. Здесь имеется удобное кресло с пневматической подвеской, в подлокотники которого интегрированы основные элементы управления рабочими органами.
- Гидравлическая система с интеллектуальной системой управления. Благодаря электронной системе управления, насосы оптимально распределяют давление гидравлической жидкости в зависимости от нагрузки на оборудование. Стоит отметить, что техника штатно оснащается стрелой SMART BOOM, которая минимизирует вибрацию во время работы.
- Дизельные двигатели, созданные по технологии ACERT. В систему интегрированы датчики контроля над расходом топлива, что существенно увеличивает производительность машин.
Стоит отметить, что техника штатно оснащается стрелой SMART BOOM, которая минимизирует вибрацию во время работы.Стоит отметить, что техника CATERPILLAR очень требовательна к качеству используемого топлива и периодичности технического обслуживания. Зато соблюдение обязательных требований существенно увеличивает моторесурс экскаваторов, сокращая время простоя техники во время вынужденного ремонта.
Caterpillar 330D
Гусеничный экскаватор Caterpillar 330D является крупногабаритной высокопроизводительной специальной техникой, которая зачастую применяется для разработки карьеров и в строительстве каких-либо объектов.
Лидирующая позиция по продажам на рынках была занята благодаря гидравлической системе, которая может похвастаться не только большой мощностью, но и плавностью всех движений, что позволяет совершать точную и аккуратную работу.
Обзор модельного ряда
Лучше всего, эволюцию гусеничных экскаваторов CATERPILLAR можно проследить на примере модели 330, на базе которого, было выпущено около 30 модификаций, предназначенных для выполнения работ любой сложности.
Для начала, рассмотрим технические характеристики базовой модели. Основные параметры CATERPILLAR 330 будут выглядеть так:
CATERPILLAR 330 LC
На базе прототипа, была создана модификация CATERPILLAR 330 LC. При аналогичных технических параметрах, модель получила удлинённую тележку, на что указывает индекс «LC»: LONG CARRIAGE.
CATERPILLAR 330B
CATERPILLAR 330B
Для выполнения тяжёлых работ была создана модификация CATERPILLAR 330B, которая вышла в комплектации:
- L.
- L ME.
- L SLR.
- L UHD.
- LC.
- LN.
- LN ME.
- L/LN.
- MH.
Для этой серии была полностью переработана система гидравлики, что обеспечило большее усилие отрыва.
Помимо этого, индексы в названии техники указывают на такие изменения конструкции: «UHD» – штатно комплектуется ковшом для тяжёлых условий эксплуатации, «SLR» – SUPER LONG REACH, что означает увеличенную рукоять стрела и соответственно больший радиус действия, «MH» – механизм подъёма кабины.CATERPILLAR 330C
CATERPILLAR 330C
Интересной вариацией выглядит модель CATERPILLAR 330C, которая вышла в такой комплектации:
- L.
- L ME.
- LN.
- LN ME.
- CL LR.
- CL
Как видно из маркировки, машина выпускается на рынок с удлинённой гусеничной тележкой и разными вариантами стрелы. Индекс «C» указывает на то, что у техники сокращённый радиус поворота рабочей платформы. Противовес экскаватора практически не выступает за границы гусеничного полотна, что обеспечивает выполнение работ на ограниченных пространствах.

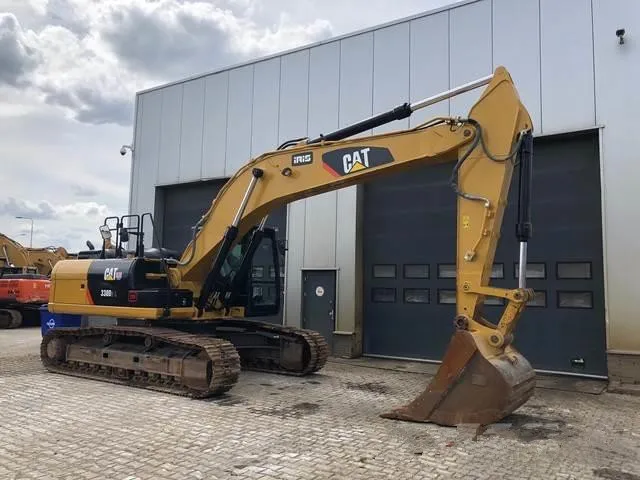

CATERPILLAR 330D
CATERPILLAR 330D
Одной из последних разработок компании является запуск в серию экскаваторов CATERPILLAR 330D.
Это модификация с увеличенным давлением в системе гидравлики, что увеличивает производительность и тяговое усилие. При выполнении тяжёлых работ, давление в системе нагнетается до 36 МПа, при этом низкая частота вращения коленвала сокращает поток гидравлической жидкости, увеличивая производительность. Опционально, у техники может видоизменяться длина тележки и рукояти ковша, уменьшаться радиус разворота и устанавливаться механизм подъёма кабины. На рынке экскаватор представлен в такой комплектации:
- ES.
- ES VA.
- L VA.
- L.
- L ME.
- L VA.
- LN.
- LN ME.
- LN VA.
- MH.
Здесь можно отметить маркировку «ES», что означает укороченный противовес и индекс «VA», означающий установку стрелы для выполнения тяжёлых работ, повышающую устойчивость экскаватора на 6%.
Ещё одной вариацией базовой модели является экскаватор с повышенной устойчивостью при выполнении работ CATERPILLAR 330L. Экскаватор имеет штатно удлинённую рабочую тележку и увеличенный радиус действия.
Гусеничный экскаватор Caterpillar 330 технические характеристики и описание
В настоящее время американский производитель тяжелой спецтехники Caterpillar является одним из крупнейших и наиболее популярных в своем сегменте. Данный бренд имеет более 110 заводов, расположенных на всех континентах, занимающихся серийным производством более 300 различных видов спецмашин.
Двигатель
Изменился, прежде всего, двигатель, прибавивший 48 л.с. мощности. В основе это все та же 7,1-литровая рядная «шестерка» Cat 7.1 с цилиндрами размерностью 105х135 мм. На двигателях этого семейства по три клапана на каждый цилиндр: выпускной один, а впускных два, на стержни которых нажимает двуплечий мост под давлением носка коромысла.
Главное отличие нового двигателя от моторов прежнего поколения — в топливной аппаратуре. Теперь вместо механического впрыска применена система Common Rail, что позволило машине соответствовать экологическим нормам Tier 3 (на технике для российского рынка) и даже Tier 4 (на продаваемых в Европе и Америке экскаваторах).
На Cat 330 мотор идет с настройкой мощности в 261 л.с. В системе охлаждения двигателя на экскаваторах новой линейки применены электровентиляторы, включаемые по команде контроллера, только когда это необходимо. Если надо очистить радиатор от пыли или налипших в сотах семян растений, машинист активирует режим продувки, в котором крыльчатки вращаются в обратную сторону, выгоняя воздух из моторного отсека наружу.
CAT 330D L Характеристики, Цена, Вес, Отзывы
Цена по запросу
2016
3590 часов
Китай – Шанхай
5
Caterpillar 329D 329D2L
Цена по запросу
Китай – Шанхай
6
Caterpillar 336D 336D
Цена по запросу
Китай – Шанхай
6
Caterpillar 301.
7DЦена по запросу
2018
2250 часов
Нидерланды – Барневельд
16
Caterpillar 318 C 94 кВт,…
37 800 €
12272 часа
Нидерланды – Эде
6
Caterpillar 323ELN
85 000 €
2014
9400 часов
Италия – Рим
24
Caterpillar 323FL
100 021 €
2016
9076 часов
Польша – Ломянки
18
Caterpillar 326FLN
Цена по запросу
2016
8230 часов
Австрия – Kalsdorf bei graz
Основные марки экскаваторов:
Caterpillar, Komatsu, Volvo, Hitachi, Kubota, Yanmar, JCB, Liebherr
Via-Mobilis.
Добавить комментарий
