Технические характеристики Caterpillar 330D L. Гидравлический экскаватор.

Эксплуатация

Рабочий вес	36151 кг
Объем топлива	620 л.
Объем жидкости системы охлаждения	40 л.
Объем жидкости гидравлической системы	410 л.
Объем масла двигателя	40 л.
Объем жидкости привода механизма вылета стрелы	11.4 л.
Рабочее напряжение	24 В
Сила тока генератора	65 амперы
Давление перепускного клапана гидравлической системы	36000 кПа
Пропускная способность гидравлического насоса	560 л/мин

Ходовая часть

Количество башмаков на одной стороне	49
Размер башмака	800 мм
Количество поддерживающих роликов с каждой стороны	2
Количество подшипников качения с каждой стороны	9
Максимальная скорость перемещения	5 км/ч
Тяговое усилие на крюке	300 кН
Ширина колеи	2590 мм

Характеристики стрел/секций 3

Транспортировочная высота блока	3580 мм
Транспортировочная длина блока	10910 мм
Максимальная глубина копания	6633 мм
Максимальный вылет вдоль уровня земли	10242 мм
Максимальная высота среза	10023 мм
Максимальная высота погрузки	6629 мм
Максимальная глубина копания вертикальной стенки	4421 мм

Характеристики стрел/секций 2

Транспортировочная высота блока	3350 мм
Транспортировочная длина блока	11150 мм
Максимальная глубина копания	7485 мм
Максимальный вылет вдоль уровня земли	11007 мм
Максимальная высота среза	10272 мм
Максимальная высота погрузки	7108 мм
Максимальная глубина копания вертикальной стенки	6131 мм

Характеристики стрел/секций 1

Максимальная высота погрузки	7542 мм
Максимальная глубина копания вертикальной стенки	7152 мм
Транспортировочная высота блока	3630 мм
Транспортировочная длина блока	11200 мм
Максимальная глубина копания	8185 мм
Максимальный вылет вдоль уровня земли	11714 мм
Максимальная высота среза	10749 мм

Размеры

Ширина до наружной стороны гусеничной ленты	3390 мм
Высота до верхней части кабины	3140 мм
Клиренс	450 мм
Клиренс противовеса	1220 мм
Радиус поворота задней части платформы	3500 мм

Механизм поворота

Скорость поворота	10 об/мин.
Крутящий момент поворота	108700 Нм

Ковш

Исходный объем ковша	1.2 м3
Минимальный объем ковша	0.74 м3
Максимальный объем ковша	2.6 м3

Двигатель

Производитель	Caterpillar
Модель	C9 ACERT
Эффективная мощность	201. 3 кВт
Мощность измеренная при	1800 об/мин.
Объем двигателя	8.8 л.

Ходовая часть

6. Ширина колеи	2590 мм
14. Размер башмака	800 мм

Характеристики стрел/секций 1

1. Транспортировочная длина блока	11200 мм
3. Транспортировочная высота блока	3630 мм
9. Максимальная высота среза	10749 мм
10. Максимальная высота погрузки	7542 мм
11. Максимальный вылет вдоль уровня земли	11714 мм
12. Максимальная глубина копания вертикальной стенки	7152 мм
13. Максимальная глубина копания	8185 мм
1. Транспортировочная длина блока	11150 мм
3. Транспортировочная высота блока	3350 мм
9. Максимальная высота среза	10272 мм
10. Максимальная высота погрузки	7108 мм
11. Максимальный вылет вдоль уровня земли	11007 мм
12. Максимальная глубина копания вертикальной стенки	6131 мм
13. Максимальная глубина копания	7485 мм
1. Транспортировочная длина блока	10910 мм
3. Транспортировочная высота блока	3580 мм
9. Максимальная высота среза	10023 мм
10. Максимальная высота погрузки	6629 мм
11. Максимальный вылет вдоль уровня земли	10242 мм
12. Максимальная глубина копания вертикальной стенки	4421 мм
13. Максимальная глубина копания	6633 мм

Размеры

2. Ширина до наружной стороны гусеничной ленты	3390 мм
5. Клиренс	450 мм
7. Высота до верхней части кабины	3140 мм
8. Радиус поворота задней части платформы	3500 мм
15. Клиренс противовеса	1220 мм
15. Клиренс противовеса	1220 мм

Sumitomo Sh430LC и Caterpillar 329DL. Почти честное сравнение.

Главная Блог Машины Sumitomo Sumitomo Sh430LC и Caterpillar 329DL. Почти честное сравнение.

Живем мы, конечно, в эпоху перепроизводства, и желание выбрать лучшее из возможного стало неотъемлемой частью нашего поведения, касается ли это покупки зажигалки, чайника, телевизора или гусеничного экскаватора. Для их сравнения мы используем различные информационные сервисы, но чем сложнее сравниваемый предмет, тем сложнее понять что лучше. Суммарный показатель, определяющий это «лучше», зависит от множества разнообразных факторов – технических, условий среды, а также человеческого фактора.

Применительно к нашему случаю очень сложно провести объективный и наглядный тест, способный однозначно показать какие экскаваторы лучше. Тут играют роль погодные условия, профессионализм и темперамент оператора, качество расходников, временной фактор, уровень безопасности, экологичности и множество других моментов, которые крайне сложно формализовать.

Поэтому когда представилась возможность «живьем» сравнить работу двух экскаваторов приблизительно одного и того же класса – Caterpillar 329DL и нашего Sumitomo Sh430LC – мы не смогли от этого отказаться.

Почему именно CAT 329DL? Потому что именно он оказался под руками, потому что японской сборки, потому что экскаваторы Caterpillar – лидеры рынка по продажам, потому что быстр и реально неплох. Да и по рабочему состоянию он был в полном порядке.

Конечно, абсолютно честного сравнения у нас не вышло, однако мы постарались поставить машины в максимально близкие условия при выполнении одних и тех же операций.

И вот что у нас получилось.



	Гусеничный гидравлический экскаватор Sumitomo Sh430LC-5		Гусеничный гидравлический экскаватор Caterpillar 329DL
Масса (тонн)	34		30
Двигатель	ISUZU AH-6HK1XYSS		CatC7 с технологией ACERT
Мощность (кВт)	202		150. 6
Скорость поворота платформы (об/мин)	9.8		10.2
Объем ковша (куб. м.)	1,6		1,65
Год производства	2017		2012
Место сборки	Япония		Япония
Наработка (м.ч.)	198		8897



Как видим, «честного» сравнения уже не выходит, так как отличается объем и класс (и соответственно масса) ковшей, длина рукоятей, мощность двигателей и возраст машин. Добавим сюда разных операторов и получим относительно полную картину происходившего. Справедливости ради мы даже попросили операторов поменяться машинами.

Экскаваторам предстояло соревноваться в двух операциях, наиболее характерных для карьера, в котором они работают:

1. Копании

2. Загрузке самосвала

Далее читатель может оценить всё самостоятельно.



КОПАНИЕ

На первый взгляд CAT329DL несколько быстрее, чем Sh430LC в поворотах, что не удивительно, поскольку это вытекает из технических характеристик машин.
Однако операторы меняются местами…

И вот уже Sh430LC существенно опережает CAT329DL в заборе грунта, тем самым догоняя и даже обгоняя его по времени полной операции. А в целом – ощущение, что машины идут на равных, нога в ногу – если и есть какие-то отличия, то они не значительны.



ЗАГРУЗКА САМОСВАЛА

Один на всех самосвал Белаз.

Выкладываем барьер.



К барьеру, уважаемый Sh430LC!

Результат – 3 минуты 40 секунд. Отлично!


К барьеру, уважаемый CAT329DL!

Результат – 4 минуты. Также очень хорошо!

Управлял обеими машинами один и тот же оператор, так что результаты вполне сравнимы.
Хотя ковш у CAT329DL несколько побольше, тем не менее операция погрузки у Sh430LC получилась несколько быстрее. Ничего радикального, быстрее на немного.



ВЫВОД

---

Обе машины по своим функциональным возможностям примерно равны. Sumitomo Sh430LC немного опережает Caterpillar 329DL по скорости погрузки, а также эффективнее реагирует на более тяжелый забор грунта. В то же время Caterpillar 329DL ожидаемо несколько быстрее в поворотах платформы.

В этом плане машины – достойные конкуренты друг другу.

Существенное влияние на производительность оказывает стиль работы оператора машины.

---

---

P.S. Размышления о топливной эффективности

Измерить показатели экономичности нам не представилась возможность, поэтому попробуем об этом порассуждать на основании официальных данных фирм-производителей.

Данных по расходу топлива для экскаватора CAT 329DL в интернете не нашлось (можно подумать, что это главная коммерческая тайна, которую хранят производители )) ), поэтому за сравнение взята следующая модель – CAT 330D, данные на которую имеются.

У CAT 330D двигатель C9 ALERT по мощности (200 кВт) примерно равен двигателю Sumitomo Sh430LC – ISUZU AH-6HK1XYSS (202 кВт).


Расход топлива у CAT 330D:

Низкий – 20,5-24,5 л/час*
Средний – 35,0-39,0 л/час
Высокий – 45,0-49,0 л/час

---

(*Легкий режим работы: непостоянная работа с простоями на холостых оборотах, эффективность менее 65%. Земляные работы с легким не скальным грунтом.
Средний режим работы: 65-80% из работы эскаватор – это рытье траншей и погрузка материала. Земляные работы с нелегким скальным грунтом с низким классом.
Тяжелый режим работы: прямые раскопки и погрузка материала более 80% в час.)

Расход топлива у Sh430LC:


Режим	65%	100%
SP	22,5	34.6
H	21	30.9
A	18,4	28.3

Как видим, у Sumitomo приводится расход более детально, и если пытаться трактовать данные сообразно градации Caterpillar, то вероятно получится примерно так:

Низкий – менее 18,4 л/час
Средний – 21,0-25,0 л/час
Высокий – 28. 3-34.6 л/час

Тут разница просто колоссальная: в легком режиме экономия от 2 до 6 л/час, в тяжелом – от 15 до 17 л/час.

Если учесть, что у Caterpillar уже выпущена новая модификация модели – 330D2, у которой заявлено 11% увеличение эффективности, то даже в этом случае топливная экономичность Sh430LC-5 существенно превышает показатели обновленного Caterpillar.

Впрочем, хотелось бы наши, чисто умозрительные рассуждения, проверить на практике. Возможно когда-нибудь это и удастся.



Фотографии

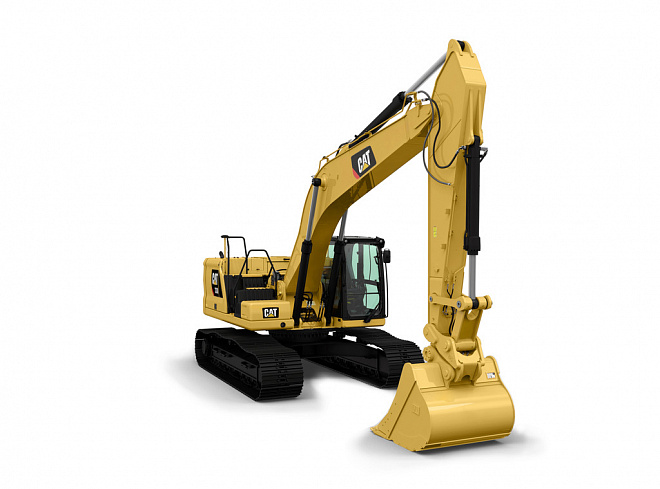

Новый экскаватор Cat 330 GC | 30-тонный экскаватор/экскаватор для продажи в Мичигане

Двигатель

Модель двигателя

Кат C7.1

Полезная мощность на маховике

202 л.с.

Полная мощность — ISO 14396/SAE J1995

204 л. с.

Полезная мощность — SAE J1349/ISO 9249

202 л.с.

Обороты двигателя – Эксплуатация

1750 об/мин

Об/мин двигателя – ход

1750 об/мин

Отверстие

4 в

Ход

5 в

Рабочий объем

428 дюймов³

Вес машины

Рабочий вес

67700 фунтов

Эксплуатационная масса — башмаки шириной 800 мм (31 дюйм) с тройным грунтозацепом

67700 фунтов

Примечание (1)

2 m (10’6″ stick=”” hd=”” m3=”” yd3=”” bucket=”” mm=”” triple=”” grouser=”” shoes=”” and=”” kg=”” lb=”” counterweight.=”” data-metric=””> Удлиненная стрела, рукоять R3,2 м (10 футов 6 дюймов), ковш HD 1,54 м3 (2,01 ярда3), башмаки с тройным грунтозацепом 800 мм (31 дюйм) и противовес массой 6700 кг (14 770 фунтов).

Эксплуатационная масса — 600 мм (24 дюйма) башмаки с тройным грунтозацепом

65600 фунтов

Примечание (2)

Удлиненная стрела, рукоять R3,2 м (10 футов 6 дюймов), ковш HD 1,54 м3 (2,01 ярда3), башмаки с тройным грунтозацепом 600 мм (24 дюйма) и противовес массой 6700 кг (14 770 фунтов).

Примечание

20 m3 (1.57 yd3 ) GD Bucket. (Japan only)” data-metric=””> * Эксплуатационная масса снижена на 2100 кг (4,900 фунтов) с противовесом 5800 кг (12780 фунтов), стандартной ходовой частью, ковшом GD объемом 1,20 м3 (1,57 ярда3). (только для Японии)

Гидравлическая система

Основная система — Максимальный расход — Навесное оборудование

148 гал/мин

Максимальное давление — оборудование

5075 фунтов на квадратный дюйм

Максимальное давление — ход

5075 фунтов на кв. дюйм

Максимальное давление — поворот

4120 фунтов на кв. дюйм

Заправочная емкость

Емкость топливного бака

125,2 галлона (США)

Система охлаждения

6,6 галлона (США)

Моторное масло

6,6 галлона (США)

Поворотный привод

2,6 галлона (США)

Главная передача — каждая

1,5 галлона (США)

Гидравлическая система, включая бак

81,9 галлона (США)

Гидравлический бак

8gal (US)” data-metric=”147l”> 38,8 галлона (США)

Резервуар DEF

10,8 галлона (США)

Система кондиционирования воздуха

Кондиционер

Система кондиционирования воздуха на этой машине содержит фторированный хладагент парниковых газов R134a (потенциал глобального потепления = 1430). Система содержит 0,9 кг хладагента, эквивалент CO2 которого составляет 1287 метрических тонн.

Размеры

Стрела

Вылет 6,15 м (20 футов 2 дюйма)

Палка

2 m (10’6″ data-metric=””> Вылет 3,2 м (10 футов 6 дюймов)

Ведро

HD 1,54 м3 (2,01 ярда3)

Транспортировочная высота — верхняя часть кабины

10 футов

Высота поручней

10 футов

Транспортировочная длина

34,2 фута

Радиус поворота хвоста

10,3 фута

Длина гусеницы до центра катков — удлиненная ходовая часть

13,1 фута

Длина гусеницы до центра катков — стандартная ходовая часть*

4ft” data-metric=”3490mm”> 11,4 фута

Дорожный просвет

1,6 фута

Ширина колеи — удлиненная ходовая часть

8,5 футов

Ширина колеи — стандартная ходовая часть*

7,8 футов

Транспортная ширина — башмаки 600 мм (24 дюйма), удлиненная ходовая часть

10,5 футов

Транспортная ширина — башмаки 600 мм (24 дюйма), стандартная ходовая часть*

9,8 футов

Транспортная ширина — башмаки 800 мм (31 дюйм), удлиненная ходовая часть

1ft” data-metric=”3390mm”> 11,1 футов

Транспортная ширина — башмаки 800 мм (31 дюйм), стандартная ходовая часть*

10,5 футов

Зазор противовеса

3,7 фута

*

Только для Японии

Рабочие диапазоны и усилия

Стрела

Вылет 6,15 м (20 футов 2 дюйма)

Палка

Вылет 3,2 м (10 футов 6 дюймов)

Ведро

54 m3 (2.01 yd3)” data-metric=””> HD 1,54 м3 (2,01 ярда3)

Максимальная глубина копания

23,8 фута

Максимальный радиус действия на уровне земли

35,1 фута

Максимальная высота среза

32,9 фута

Максимальная высота загрузки

22,8 фута

Минимальная высота загрузки

7,5 футов

Максимальная глубина резания для ровного дна 2440 мм (8 футов)

3ft” data-metric=”7100mm”> 23,3 фута

Максимальная глубина копания вертикальной стены

19,8 футов

Усилие копания ковша — ISO

40200 фунтов силы

Усилие копания рукоятью — ISO

28300 фунтов силы

Усилие копания ковша — SAE

35300 фунтов силы

Усилие копания рукоятью — SAE

27700 фунтов силы

330 Гидравлический экскаватор для строительства трубопровода

330 гидравлический экскаватор

 ДВИГАТЕЛЬ          МОЩНОСТЬ – НЕТТО               ЭКСПЛУАТАЦИОННАЯ ВЕС
Cat C7. 1       273 л.с. / 204 кВт            68 125 фунтов / 30 900 кг

СТАНДАРТ ВЫШЕ.
Гидравлический экскаватор Cat ^® 330 поднимает планку производительности и топливной эффективности в этом классе размеров. Благодаря высочайшему в отрасли уровню стандартных заводских технологий, новой кабине, ориентированной на комфорт и производительность оператора, а также более низким затратам на топливо и техническое обслуживание, модель 330 задаст новый уровень производительности и прибыли в вашей работе.

ЭКСКАВАТОР СО СВЕРХДЛИННОЙ ВЫЛЕТОЙ
Гидравлический экскаватор Cat 330 доступен в конфигурации со сверхдлинной стрелой (SLR). Если ваша работа находится немного дальше, воспользуйтесь этим экскаватором Cat со сверхдлинной стрелой. Cat 330 SLR отлично подходит для очистки канав и отделки склонов. Выдвигайтесь почти на 40 % дальше, чем те, у которых стандартный вылет, примерно с 40 % усилия копания.

Как ваш партнер, PLM может помочь вам спланировать успешный проект, ответив на любые ваши вопросы, предоставив рекомендации, относящиеся к вашему проекту, и помогая оптимизировать процесс. Свяжитесь с нами сегодня или поговорите со своим менеджером по работе с клиентами, чтобы начать работу.

Особенности и информация

• Повысьте производительность и производительность. Двигатель Cat C7.1 может работать на биодизельном топливе до B20 и соответствует требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final Агентства по охране окружающей среды США и Stage IV ЕС благодаря системе доочистки, не требующей технического обслуживания или простоя. Благодаря более крупным гидравлическим насосам, электрогидравлической системе и увеличенному объему ковша Catt 330 выполняет больше работы на единицу топлива. Поднимите больше с до 9% улучшенная грузоподъемность и увеличенный размер ковша.

• Делайте больше по меньшей цене. Благодаря синхронизированным и увеличенным интервалам обслуживания вы можете сделать больше при меньших затратах по сравнению с моделью 330F. Объединенные местоположения фильтров ускоряют обслуживание. Гидравлические, воздушные и топливные фильтры имеют повышенную производительность и более длительный срок службы. Высокоэффективные электрические охлаждающие вентиляторы включаются только при необходимости и реверсивно, чтобы не допустить попадания мусора в сердечники. Доступ к руководству по эксплуатации и техническому обслуживанию осуществляется через монитор в кабине.

• Строительство трубопровода готово. Упростите работу на склонах благодаря увеличенному на 5 % крутящему моменту поворота по сравнению с экскаватором 330F. Интеллектуальный режим автоматически регулирует мощность двигателя и гидравлической системы в зависимости от условий копания. Экстремальные температуры не помешают вам работать со стандартной возможностью работы при высокой температуре окружающей среды 52°C (125°F) со снижением мощности и возможностью холодного пуска до -18°C (0°F). Cat 330 доступен со сверхдлинной стрелой и рукоятью.
