Технические характеристики Caterpillar 324D L. Гидравлический экскаватор.

Эксплуатация

Рабочий вес	24790 кг
Объем топлива	520 л.
Объем жидкости системы охлаждения	30 л.
Объем жидкости гидравлической системы	300 л.
Объем масла двигателя	30 л.
Объем жидкости привода механизма вылета стрелы	10 л.
Сила тока генератора	65 амперы
Давление перепускного клапана гидравлической системы	36000 кПа
Пропускная способность гидравлического насоса	440 л/мин

Ходовая часть

Количество башмаков на одной стороне	51
Размер башмака	800 мм
Количество поддерживающих роликов с каждой стороны	2
Количество подшипников качения с каждой стороны	8
Максимальная скорость перемещения	5. 4 км/ч
Тяговое усилие на крюке	227 кН
Ширина колеи	2590 мм

Характеристики стрел/секций 5

Транспортировочная высота блока	3150 мм
Транспортировочная длина блока	14340 мм
Максимальная глубина копания	14594 мм
Максимальный вылет вдоль уровня земли	18603 мм
Максимальная высота среза	15411 мм
Максимальная высота погрузки	13285 мм
Макс. глубина копания вертикальной стенки	13922 мм

Характеристики стрел/секций 4

Транспортировочная высота блока	3450 мм
Транспортировочная длина блока	9480 мм
Максимальная глубина копания	6488 мм
Максимальный вылет вдоль уровня земли	9446 мм
Максимальная высота среза	9849 мм
Максимальная высота погрузки	6302 мм
Макс. глубина копания вертикальной стенки	5694 мм

Характеристики стрел/секций 3

Транспортировочная высота блока	3300 мм
Транспортировочная длина блока	10100 мм
Максимальная глубина копания	6396 мм
Максимальный вылет вдоль уровня земли	9395 мм
Максимальная высота среза	9750 мм
Максимальная высота погрузки	6394 мм
Максимальная глубина копания вертикальной стенки	5633 мм

Характеристики стрел/секций 2

Транспортировочная высота блока	3170 мм
Транспортировочная длина блока	10060 мм
Максимальная глубина копания	6846 мм
Максимальный вылет вдоль уровня земли	9829 мм
Максимальная высота среза	9946 мм
Максимальная высота погрузки	6590 мм
Максимальная глубина копания вертикальной стенки	6075 мм

Характеристики стрел/секций 1

Максимальная высота погрузки	7043 мм
Максимальная глубина копания вертикальной стенки	6575 мм
Транспортировочная высота блока	3430 мм
Транспортировочная длина блока	10050 мм
Максимальная глубина копания	7328 мм
Максимальный вылет вдоль уровня земли	10549 мм
Максимальная высота среза	9887 мм

Размеры

Клиренс	440 мм
Клиренс противовеса	1060 мм
Радиус поворота задней части платформы	3000 мм
Длина гусеничной ленты на уровне земли	3830 мм
Ширина до наружной стороны гусеничной ленты	3390 мм
Высота до верхней части кабины	2980 мм

Механизм поворота

Скорость поворота	9. 6 об/мин.
Крутящий момент поворота	73400 Нм

Ковш

Исходный объем ковша	1.4 м3
Максимальный объем ковша	2 м3

Двигатель

Производитель	Caterpillar
Модель	C7 ACERT
Полная мощность	141.7 кВт
Эффективная мощность	126 кВт
Мощность измеренная при	1800 об/мин.
Объем двигателя	7.2 л.
Количество цилиндров	6

Ходовая часть

6. Ширина колеи	2590 мм
14. Размер башмака	800 мм

Характеристики стрел/секций 1

13. Максимальная глубина копания	14594 мм
1. Транспортировочная длина блока	10050 мм
3. Транспортировочная высота блока	3430 мм
9. Максимальная высота среза	9887 мм
10. Максимальная высота погрузки	7043 мм
11. Максимальный вылет вдоль уровня земли	10549 мм
12. Максимальная глубина копания вертикальной стенки	6575 мм
13. Максимальная глубина копания	7328 мм
1. Транспортировочная длина блока	10060 мм
3. Транспортировочная высота блока	3170 мм
9. Максимальная высота среза	9946 мм
10. Максимальная высота погрузки	6590 мм
11. Максимальный вылет вдоль уровня земли	9829 мм
12. Максимальная глубина копания вертикальной стенки	6075 мм
13. Максимальная глубина копания	6846 мм
1. Транспортировочная длина блока	10100 мм
3. Транспортировочная высота блока	3300 мм
9. Максимальная высота среза	9750 мм
10. Максимальная высота погрузки	6394 мм
11. Максимальный вылет вдоль уровня земли	9395 мм
12. Максимальная глубина копания вертикальной стенки	5633 мм
13. Максимальная глубина копания	6396 мм
1. Транспортировочная длина блока	9480 мм
3. Транспортировочная высота блока	3450 мм
9. Максимальная высота среза	9849 мм
10. Максимальная высота погрузки	6302 мм
11. Максимальный вылет вдоль уровня земли	9446 мм
13. Максимальная глубина копания	6488 мм
1. Транспортировочная длина блока	14340 мм
3. Транспортировочная высота блока	3150 мм
9. Максимальная высота среза	15411 мм
10. Максимальная высота погрузки	13285 мм
11. Максимальный вылет вдоль уровня земли	18603 мм

Размеры

2. Ширина до наружной стороны гусеничной ленты	3390 мм
4. Длина гусеничной ленты на уровне земли	3830 мм
5. Клиренс	440 мм
7. Высота до верхней части кабины	2980 мм
8. Радиус поворота задней части платформы	3000 мм
15. Клиренс противовеса	1060 мм
15. Клиренс противовеса	1060 мм

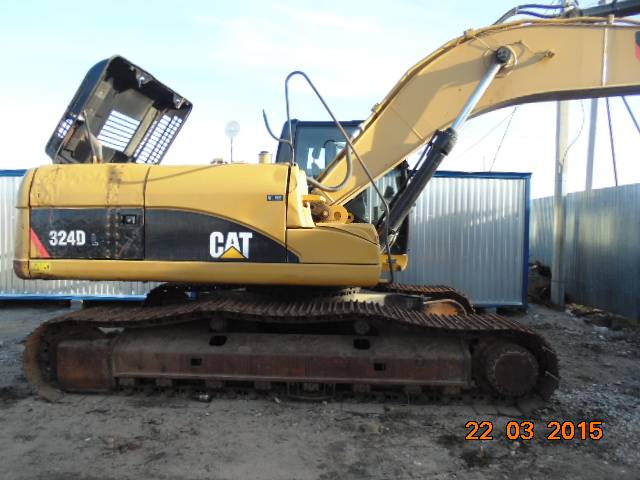

Экскаватор Caterpillar 324D L/LN

Назначение:

для выполнения земляных работ при разработке карьеров, рытье котлованов, траншей, водопропускных каналов, для погрузочно-разгрузочных работ

Преимущества экскаватора Caterpillar 324D L/LN

 Двигатель

Двигатель Cat® C7 с технологией ACERT™ характеризуется более высокой топливной экономичностью и имеет увеличенный ресурс. Технология ACERT оптимизирует процесс сгорания топлива, благодаря чему улучшаются эксплуатационные характеристики двигателя и уменьшается токсичность выхлопных газов. Использование нового экономичного режима работы двигателя и системы регулирования мощности совместно с технологией ACERT позволяет оператору устанавливать необходимое соотношение мощности и топливной экономичности, наиболее подходящее для проводимых работ.





 Гидравлическое оборудование

 Гидравлическая система отличается высокой надежностью и обеспечивает превосходную управляемость. При этом она обеспечивает повышенные значения усилия резания грунта, грузоподъемности и тягового усилия. Система управления рабочими орудиями позволяет использовать машину для решения широкого спектра задач. Режим увеличенной грузоподъемности позволяет повысить усилия в приводе навесного оборудования, поддерживая при этом превосходную устойчивость.





 Рабочее место оператора

 Просторная кабина с улучшенным обзором и удобным доступом к органам управления. Полноцветный графический дисплей в доступной форме отображает информацию о работе машины. В целом, новая кабина создает комфортные условия работы оператора.





 Экологичная конструкция

Пониженный уровень шума, низкое содержание токсичных веществ в выхлопных газах, гидросистема, конструкция которой позволяет ограничить количество гидравлического масла, подлежащего утилизации, сокращение количества загрязняющих отходов при техническом обслуживании призваны обеспечить соответствие машин требованиям самых жестких в мире экологических норм и превзойти их.





 Электронная система управления

Компактный полноцветный графический дисплей монитора отображает информацию о состоянии машины, необходимости технического обслуживания, а также результаты диагностики и предупреждающие сообщения. Вывод текстовой информации может осуществляться на одном из двадцати языков. Включение нового экономичного режима работы двигателя и управление мощностью также осуществляется при помощи экранного меню монитора. Угол поворота монитора можно изменить. Это позволяет устранить солнечные блики на экране.





 Силовые элементы конструкции

Применяемые компанией Caterpillar конструктивные схемы и технологические процессы обеспечивают повышенную прочность и долгий срок службы силовых элементов конструкции машины. В стандартной комплектации узлы “палец-втулка” гусеничной ленты экскаваторов 324D герметизированы и смазаны консистентной смазкой. Благодаря устойчивости, длительному сроку службы и малой трудоемкости обслуживания ходовых частей, экскаваторы Caterpillar обладают высокой устойчивостью и мобильностью.





 Стрела SmartBoom™

 Повышенная производительность. Сокращает рабочий цикл при погрузке самосвалов и разработке горной породы. Позволяет поддерживать оптимальную частоту ударов гидромолота и сохранять стабильно высокую производительность.





 Стрелы, рукояти и рычажный механизм

Стрелы и рукояти Caterpillar разработаны с расчетом на высокую производительность и длительный срок эксплуатации. Три типа стрел и четыре типа рукоятей, устанавливаемых в различных сочетаниях, позволяют использовать экскаватор для решения самых разнообразных задач. Пальцы шарниров рычажного механизма навески ковша были усилены для повышения надежности и увеличения срока службы. Все стрелы и рукояти подвергаются термической обработке для снятия остаточных напряжений.





 Навесное оборудование

Экскаватор может оснащаться навесным оборудованием различных типов, включая ковши, устройства быстрой смены навесного оборудования, гидравлические молоты, измельчители, мультипроцессоры, гидравлические ножницы и грейферы

Технические характеристики Caterpillar 324D L/LN



Основные характеристики
Общий вес, кг	25300-27100
Двигатель
Расчётная частота вращения, об/мин	1800
Тип двигателя	дизельный
Модель двигателя	C7 ACERT
Мощность двигателя, кВт (л. с.)	124(169) / 140(190)
Производитель двигателя (марка)	Cat
Диаметр цилиндра и ход поршня	110×127
Топливная система
Максимальная скорость, км/ч	5,4
Размеры
Дорожный просвет, мм	440
Колесная (гусеничная) база, мм	3830
Заправочные емкости
Система охлаждения, л	30
Гидравлическая система, л.	300
Топливный бак, л	520
Гидробак, л.	257
Эксплуатационные характеристики
Глубина копания, мм	6740
Колёса
Колея передних/ задних колес, мм	2590-2390
Навесное оборудование
Вместимость ковша, куб.м.	1,4-1,8
Ширина режущей кромки ковша, мм	1350-1500
Характеристики экскаватора
Скорость поворота платформы, об/мин.	9,6
Максимальная досягаемость (по уровню грунта), мм	10300
Радиус поворота задней части платформы, мм	3000
Другие характеристики
Вид шасси	гусеницы

324D FM | Peterson Cat

Лесозаготовительные машины

Запросить предложение 324D FM-приставки Новый и подержанный инвентарь

Двигатель

Модель двигателя

Cat® C7 ACERT™

Полезная мощность на маховике

188,00 л.с.

140,00 кВт

ISO 9249

188,00 л.с.

140,00 кВт

J1349

186,00 л.с.

139,00 кВт

EEC 80/1269

188,00 л. с.

140,00 кВт

Диаметр цилиндра

4,30 дюйма

110,00 мм

Ход поршня

5,00 дюймов

127,00 мм

Рабочий объем

440,00 дюймов3

7,20 л

Вес

General Forestry (HW)

68853,00 фунтов

31226,00 кг

Погрузчик бревен (U/U)

75698,00 фунтов

34300,00 кг

Загрузчик бревен (O/U)

76037,00 фунтов

34484,00 кг

Механизм поворота

Крутящий момент поворота — общие сведения Лесное хозяйство

54147,00 фунт/фут

73,40 кН·м

Скорость поворота — общие Лесное хозяйство

10,00 об/мин

10,00 об/мин

Привод

Максимальное тяговое усилие

58226,00 фунтов

259,00 кН

Максимальная скорость движения

3,50 миль/ч

5,70 км/ч

Service Re Заправочные емкости

Топливный бак

137,40 галлона

520,00 л

Топливный бак — дополнительный правый передний

108,30 гал (США)

410,00 л

Опциональный противовес с топливным баком

129,50 гал (США)

490,00 л

Максимальное количество топлива со всеми дополнительными баками

375,20 галлона (США)

1420,00 л

Система охлаждения

7,90 галлона

30,00 л

Моторное масло

900 03 9,00 галлона

34,00 л

Поворотный привод

2,10 галлона

8,00 л

Гидравлическая система (включая бак)

64,70 галлона

245,00 л

Гидравлический бак

38,00

145,00 л

Главная передача (каждая)

2,00 галлона

8,00 л

Стандарты

Тормоза

SAE J1026 APR90

Кабина ROPS/FOGS/OPS/TOPS/FOPS

SAE J1356 FEB88 SAE J1084/ISO 8084/ROPS: ISO 3471:1997 Таблица 1, Раздел 1/OR-OSHA 437 -007-0775/WCB G602, G603, G604, G608

Гидравлическая система

Система главного орудия — максимальный расход (2 шт. )

58,10 гал/мин

220,00 л/мин

Макс. давление – Ход

5075,00 фунтов на кв. дюйм

35000,00 кПа

Макс. давление — Поворот

3553,00 фунт/кв. дюйм

24500,00 кПа

Пилотная система — максимальный расход

9,50 гал/мин

36,00 л/мин

Пилотная система — максимальное давление

568,00 фунтов на кв. дюйм

3920,00 кПа

Цилиндр стрелы — отверстие

5,30 дюйма

135,00 мм

Цилиндр стрелы — ход

51,40 дюйма

1305,00 мм

9000 3 Цилиндр рукояти — отверстие

5,50 дюйма

140,00 мм

Цилиндр рукояти — ход

65,40 в

1660,00 мм

Макс. давление — орудия

5075,00 фунт/кв.0004

130,00 мм

Цилиндр ковша семейства CB1 — ход

45,50 дюйма

1156,00 мм

Рычажный механизм погрузчика для бревен

Цилиндр стрелы — отверстие 9 0004

5,50 дюйма

140,00 мм

Цилиндр стрелы — ход

46,70 дюйма

1185,00 мм

Цилиндр рукояти — отверстие

6,70 дюйма

170,00 мм

Цилиндр рукояти — ход

66,10 дюйма

1680,00 мм

Цилиндр под/под каблуком – Отверстие

5,10 дюйма

130,00 мм

Цилиндр под/под пяткой – ход

45,50 дюйма

1156,00 мм

Цилиндр над/под пяткой – Отверстие

5,90 дюйма

150,00 мм

Цилиндр над/под пятой – Ход

57,90 дюйма

1470,00 мм

Двигатель

Модель двигателя

Cat® C7 ACERT™

Полезная мощность на маховике

188,0 0 л. с.

140,00 кВт

ISO 9249

188,00 л.с.

140,00 кВт

J1349

186,00 л.с.

139,00 кВт

EEC 80/1269

900 03 188,00 л.с.

140,00 кВт

Диаметр цилиндра

4,30 дюйма

110,00 мм

Ход

5,00 дюйма

127,00 мм

Рабочий объем

440,00 дюймов³

7,20 л

Вес

Общие для лесного хозяйства – HW

68 853,00 фунта

31226,00 кг

Загрузчик бревен (U/U)

75698,00 фунтов

34300,00 кг

Загрузчик бревен (O/U)

76037,00 фунтов

34484,00 кг

Обслуживание Заправочные емкости

Топливный бак

137,40 галлона (США)

520,00 л

Система охлаждения

7,90 галлона (США)

30,00 л

Моторное масло

9,00 галлона (США)

34,00 л

Поворотный привод

2,10 гал (США)

8,00 л

Гидравлическая система, включая бак

64,70 галлона (США)

245,00 л

Гидравлический бак

38,00 галлона (США)

145,00 л

Бортовая передача — каждая

2,00 галлона (США)

8,00 л

Стандарты

Тормоза

SAE J1026 APR90

Гидравлическая система

Система главного орудия — максимальный расход (2 шт. )

58,10 гал/мин

220,00 л/мин

Максимальное давление — ход 9000 4

5075,00 фунт/кв. дюйм

35000,00 кПа

Максимальное давление — поворот

3553,00 фунт/кв. дюйм

24500,00 кПа

Пилотная система — максимальный расход

9,50 гал/мин

36,00 л/мин

Пилотная система — максимальное давление

568,00 фунтов на кв. дюйм

3920,00 кПа

Цилиндр стрелы — отверстие

5,30 дюйма

135,00 мм

Цилиндр стрелы — ход

51,40 дюйма

1305,00 мм

Цилиндр рукояти – Отверстие

5,50 дюйма

140,00 мм

Цилиндр рукояти — ход

65,40 дюйма

1660,00 мм

Максимальное давление — рабочие органы

5075,00 фунтов на кв. дюйм

35000,00 кПа

Рычажный механизм погрузчика бревен

Цилиндр стрелы — отверстие

5,50 дюйма

140,00 мм

Стрела Цилиндр — ход

46,70 дюйма

1185,00 мм

Цилиндр рукояти — отверстие

6,70 дюйма

170,00 мм

Цилиндр рукояти — ход

66,10 дюйма

1680,00 мм

Цилиндр под пяткой — отверстие

5,10 дюйма

130,00 мм

Цилиндр под пяткой — ход

45. 50 дюймов

1156,00 мм

Цилиндр с верхним/нижним каблуком — отверстие

5,90

150,00 мм

Вертикальный/подпяточный цилиндр — ход

57,90 дюймов

1470,00 мм

Привод

Максимальное тяговое усилие

9 0003 58226,00 фунтов

259,00 кН

Максимальная скорость движения

3,50 мили/ч

5,70 км/ч

Характеристики

Силовая передача

Гидравлика

Комфорт оператора

Конструкции

Защита

Ходовая часть

Универсальность

Грейферы Cat

Затраты на владение и эксплуатацию

Удобство обслуживания

Ориентация на клиента

Особенности продаж

Силовая передача

Cat® C7 обладает исключительной мощностью и топливной экономичностью, не имеющими себе равных в отрасли, что обеспечивает неизменно высокую производительность как в лесном хозяйстве, так и на складах.

Гидравлика

Гидравлика Cat® обеспечивает мощность и управление, необходимые для различных применений.

Комфорт оператора

Специально разработанная внутренняя компоновка кабины лесозаготовителя максимально увеличивает пространство для оператора, обеспечивает исключительный комфорт, обеспечивает отличный обзор и снижает утомляемость оператора.

Конструкции

Специализированные конструкции для лесозаготовок с усиленным кузовом, прочным поворотным подшипником, тяжелыми дверями и дополнительным ограждением.

Охрана

Защита Cat защищает ваши инвестиции в лесозаготовительную технику.

Ходовая часть

Прочная ходовая часть поглощает нагрузки и обеспечивает превосходную устойчивость.

Универсальность

Широкий выбор конфигураций лесозаготовительных машин для различных задач лесозаготовки и повышения производительности.

Грейферы Cat

Лесозаготовительные машины Cat в сочетании с захватами Cat для погрузки бревен обеспечивают оптимальную производительность, надежность и производительность труда.

Расходы на владение и эксплуатацию

Лесозаготовительные машины Cat обеспечивают наилучшее соотношение цены и качества для работы в лесном хозяйстве и лесопилках.

Удобство технического обслуживания

Упрощенные функции обслуживания и обслуживания экономят ваше время и деньги.

Ориентация на клиента

Услуги дилера Cat помогут вам работать дольше с меньшими затратами.

Брошюра 324D FM

Брошюра 324D FM

Брошюра 324D FM

Стандартное оборудование

• Электрооборудование
  • Генератор переменного тока на 80 ампер
  • 4 Передние рабочие фары, установленные на крыше кабины
  • 2 Передние рабочие фары, установленные на стояке
  • 1 Левая боковая рабочая фара, установленная на кабине
  9062 4 1 Задний рабочий фонарь, установленный на кабине
  • Звуковой сигнал
• Рабочее место оператора
  • Специальная кабина для лесозаготовительных работ с 8 фарами и окнами из поликарбоната, устойчивыми к царапинам
  • Сиденье, сиденье на пневматической подвеске с регулируемым подлокотником, выдвижным ремнем безопасности, подголовником и поясничной опорой
  • Встроенные органы управления сиденьем, консолью и джойстиком
  • Монитор языкового дисплея с датчиками
  • Предупреждающая информация • Информация о замене фильтра/жидкости • Информация о часах работы • Состояние машины • Код ошибки и информация о настройке режима инструмента • Проверка уровня гидравлического масла при запуске , моторное масло и охлаждающая жидкость двигателя
  • Постоянные часы на мониторе (2 недели)
  • Джойстик, установленный на сиденье, с дополнительными функциями для грейфера
  • Стационарный световой люк из поликарбоната с выдвижным солнцезащитным козырьком
  • Внутреннее освещение
  • Нижние и верхние стеклоочистители и омыватели ветрового стекла
  • Вентиляция с принудительной фильтрацией, герметичная кабина с двухуровневым кондиционером, обогревателем и антиобледенителем с ручным управлением
  • Вентилятор принудительного обдува
  • Левое боковое окно свежего воздуха с экраном
  • Вещевой лоток за сиденьем с точками крепления
  • 2 крепления для CB-радио
  • 1 крепление для огнетушителя
  • 1 крепление для управления компьютером
  • Дополнительный выход на крышу, открываемый изнутри и снаружи
  • 2 крючка для одежды
  • Пепельница с зажигалкой
  • Держатель для литературы
  • Подстаканник
  • Нейтральный рычаг для всех органов управления
  • Педали управления движением со съемными ручными рычагами
  • Моющийся напольный коврик 90 627
  • Радио/проигрыватель компакт-дисков (12 В)
  • 1 преобразователь/2 розетки – источник питания 12 В-10 А
• Силовая передача
  • Cat C7 с технологией ACERT™ Выбросы, соответствующие требованиям Агентства по охране окружающей среды США, с 24-вольтовым электростартером и нагревателем воздухозаборника
  • Автоматическое управление частотой вращения двигателя одним нажатием на низких холостых оборотах
  • Легко очищаемый откидной конденсатор
  • Легко очищаемый откидной радиатор
  • Глушитель
  • Двухскоростное автоматическое переключение хода
  • Водоотделитель в топливной магистрали
• Ходовая часть
  • Гидравлические регуляторы гусениц
  • Гусеничная ходовая часть с уплотнениями, смазываемыми консистентной смазкой
  • Направляющая и полноразмерная опора гусеницы
• Другое стандартное оборудование
  • Усиленная верхняя рама с мостками, нижними ограждениями, усиленными боковыми дверями
  • Центральные гидравлические линии и органы управления со стандартными главными клапанами на верхних конструкциях
  • Дверные замки, накидные замки и система безопасности Cat с одним ключом
  • Автоматическая поворотная парковка Тормоз
  • Travel Alarm
  • Противояз с подъемным глазом
  • Правой передний угловой охранник
• 324d FM Общее лесное расположение также включает в себя:
  • 0627
  • Широкая ходовая часть
  • Возвратные пружины Heavy-Duty
  • Рама опорных катков Heavy-Duty
  • Кожухи ходового двигателя Heavy-Duty
  • Поворотный кожух Heavy-Duty
  • Верхняя часть Heavy-Duty для лесного хозяйства рама с подиумом
  • Heavy- Нижняя защита
  • Боковые двери повышенной прочности
  • Защита переднего правого угла
  • Сигнализация хода
• 324D FM Log Loader Комплектация также включает:
  • Лесозаготовительная кабина
  • Гидравлическая наклон 1,2 м (48 дюймов) стояк
  • Шасси повышенной ширины
  • Возвратные пружины Heavy-Duty
  • Рама опорных катков Heavy-Duty
  • Кожухи ходового двигателя Heavy-Duty
  • Усиленный поворотный защитный кожух
  • Верхняя рама Forestry Heavy-Duty с подиумом
  • Нижняя защита Heavy-Duty
  • Боковые двери Heavy-Duty
  • Правая передняя угловая защита
  • Сигнал движения

Дополнительное оборудование

• Передняя навеска: для общего лесного хозяйства
  • Удлиненная стрела 5,9 м (19 футов 4 дюйма)
  • Удлиненная рукоять 2,95 м (9 футов 8 дюймов)
  • Рычажный механизм ковша CB1 Family 906 27
  • Устройство управления опусканием стрелы
• Передняя навеска: для погрузчика бревен
  • Над/под стрелой/рукоятью/задним рычажным механизмом 12,2 м (40 футов 0 дюймов)
  • Под/под стрелой/рукоятью/задним рычажным механизмом 11,6 м (38 футов 0 дюймов)
  • Рукоять Защита цилиндра
• Захваты: для лесопогрузчика
  • GLL52B
  • GLL55B
  • GLL60B
• Гидравлические устройства: для общего лесного хозяйства
  • Вращающийся захват (стойка) на погрузчике бревен)
  • Харвестерная головка
  • Большой палец
• Вспомогательные гидравлические линии: Для General Forestry
  • Вспомогательные линии HP и MP, удлиненная стрела
  • Вспомогательные линии HP и MP, удлиненная рукоять
• Двигатель/трансмиссия
  • Фильтр предварительной очистки, воздушный
  • Вспомогательное средство для запуска двигателя в холодную погоду
  • Охлаждение с увеличенным сроком службы с концентрацией защиты 50 % от -34 °C (-30 °F)
• Ходовая часть (гусеничные башмаки)
  • 600 мм (24 дюйма) Обувь с двойным грунтозацепом с прорезями
  • Башмаки 700 мм (28 дюймов) с двойными грунтозацепами для тяжелых условий эксплуатации с прорезями
  • Башмаки 800 мм (32 дюйма) с тройными грунтозацепами для тяжелых условий эксплуатации с прорезями
• Электрооборудование
  • Ссылка на продукт (PL 32) 1 СР )
• Общее дополнительное оборудование
  • Привод вспомогательного насоса (для дополнительного насоса)
  • Правый передний угол топливного бака (дополнительный 409 л – 108 галлонов)
  • Противовес с дополнительными топливными баками (492 л – 130 галлонов)
  • Тяжелый противовес ( дополнительные 780 кг (1720 фунтов). Для общего лесного хозяйства (стандарт для Log Loader).
  • Уменьшенная платформа вне кабины для использования с изготовленными на заказ кабинами поставщиков AEM (только для погрузчика бревен).

324л | Компактный колесный погрузчик

• Полезная мощность: 52 кВт (71 л.с.) при 2400 об/мин
• Эксплуатационная масса: 6400 кг (14 110 фунтов)
• Объем ковша: 0,8–1,6 м ³ (1,0–2,1) куб. ярдов)

НАЧИНАЯ С:

140 831,00 долларов США1

Загрузить брошюру о продукте

Рекомендованная производителем цена. Налоги, фрахт, установка и доставка не включены. Дополнительные аксессуары и приспособления в комплект не входят. Оборудование, модели и цены могут варьироваться в зависимости от дилера. Опции продукта и аксессуары могут быть доступны не во всех регионах.

Функции

Характеристики

Развернуть всеСвернуть все

Меньший радиус поворота и повышенная устойчивость благодаря рулевому управлению Articulation Plus™

244L Шарнирно-сочлененный

Компактные колесные погрузчики серии L оснащены эксклюзивной для отрасли технологией Articulation Plus™, которая добавляет возможность управления задними колесами для увеличения опрокидывающей нагрузки при полном повороте и общей маневренности.

Articulation Plus обеспечивает значительно более высокую опрокидывающую нагрузку при полном повороте, чем машины без этой функции, потому что машине не нужно так сильно поворачиваться, как другим погрузчикам

.

Эта функция приводит к значительно меньшему радиусу поворота, чем у погрузчиков сопоставимого размера без Articulation Plus™

Повысьте универсальность своей машины с помощью широкого ассортимента навесного оборудования John Deere

244 л с вилками

Погрузчик со снегоуборщиком

Муфта Quik-Tatch с бортовым поворотом

Джойстик с 3-й функцией управления мини-джойстиком

Ассортимент навесного оборудования John Deere предлагает более 100 навесных приспособлений, поэтому вы можете максимально использовать возможности своего компактного колесного погрузчика, оснастив его многими популярными навесными приспособлениями.

• Сцепное устройство Quik-Tatch для мини-погрузчиков и сцепные устройства типа ISO обеспечивают дополнительные возможности для использования ряда навесного оборудования, а общий интерфейс означает, что навесное оборудование предыдущих серий можно будет использовать и на машинах этой новой серии.
• Пакет помощи навесному оборудованию позволяет операторам максимально эффективно использовать навесное оборудование, сочетая блокировку дроссельной заслонки и контроль медленного передвижения для поддержания полной мощности при заданной скорости движения.
• Дополнительное трехфункциональное гидравлическое управление включает джойстик со встроенным переключателем FNR и мини-джойстик с тремя функциями ^rd для простоты эксплуатации.
• Стандартная вспомогательная гидравлика и опциональная гидравлика High Flow позволяют использовать навесное оборудование, такое как снегоочистители или шнеки. Простым нажатием переключателя в кабине операторы могут легко подключать и отключать навесное оборудование и обеспечивать его полную функциональность без необходимости вручную нажимать кнопки в течение дня
• Оптимизированные вилы для компактных колесных погрузчиков обеспечивают улучшенный обзор, повышенную грузоподъемность и долговечность. Разработанные специально для компактных погрузчиков, они позволяют операторам легко загружать дальнюю сторону прицепа
• Дополнительный 14-контактный разъем обеспечивает совместимость дополнительных насадок с машинами

Наслаждайтесь комфортом в течение всего дня благодаря просторной и эргономичной кабине

Сиденье с высокой спинкой и регулируемая рулевая колонка в кабине

Зона хранения

Правая боковая консоль

Отображать

Конструкция компактных колесных погрузчиков John Deere, ориентированная на оператора, обеспечивает комфорт и производительность оператора в течение всего дня.

• Колесные погрузчики серии L имеют в целом увеличенную кабину, которая одновременно шире и длиннее по сравнению с предыдущей серией
.
• Чтобы операторы чувствовали себя более комфортно во время длительной смены, была включена улучшенная система кондиционирования воздуха с дополнительными регулируемыми жалюзи. Оптимизированная работа воздуховодов и дополнительные жалюзи оператора обеспечивают увеличенный воздушный поток и позволяют оператору направлять воздушный поток туда, где это необходимо.
• Эргономичные органы управления, не требующие больших усилий, все с правой стороны позволяют операторам работать с комфортом и более эффективно.
• Дисплей машины переработан, установлен на А-образной раме кабины и регулируется по высоте
• Просторное отделение в кабине позволяет оператору хранить личные вещи рядом и надежно
• Регулируемая рулевая колонка в закрытых кабинах позволяет операторам легко перемещать рулевое колесо в нужное положение, повышая производительность и упрощая вход и выход.
• Опциональное сиденье премиум-класса с высокой спинкой и подогревом на пневматической подвеске обеспечивает первоклассный комфорт для операторов в условиях бездорожья и холодного климата
• Левая педаль действует как тормозная и толчковая педаль. Если оператор нажимает полностью вниз, машина полностью останавливается. Если оператор нажимает на педаль, не опускаясь до упора, машина будет двигаться пропорционально медленнее и продолжит движение с той же скоростью

Повышение производительности, которое может принести вам пользу независимо от области применения машины

244L Перемещение верхнего слоя почвы

324L Перемещение тюков сена

Компактные колесные погрузчики оснащены функциями, которые обеспечивают более высокую производительность при выполнении таких операций, как погрузка грузовиков с V-образным расположением цилиндров, обработка тюков и ландшафтный дизайн

• Двигатель Yanmar 4TNV98CT оснащен топливной системой Common Rail высокого давления и турбонагнетателем. Обе машины соответствуют нормам выбросов Final Tier 4 за счет использования системы рециркуляции охлаждаемых отработавших газов (EGR), дизельного катализатора окисления (DOC) и дизельного сажевого фильтра (DPF). Поскольку полная мощность двигателей 244L и 324L составляет менее 75 лошадиных сил, жидкость для выхлопных газов дизельных двигателей не требуется.
• На основе отзывов клиентов и дилеров максимальная скорость движения моделей 244L и 324L увеличена до 38 км/ч (23 мили в час).
• Логика автоматического переключения была разработана специально для этой машины, чтобы оператор мог сосредоточиться на своей работе, а не на переключении передач. Это позволяет машине плавно переходить от загрузки к транспортировке. Система определяет скорость и нагрузку машины и автоматически регулирует гидростатические насосы, двигатели и редуктор без участия оператора, чтобы наилучшим образом соответствовать условиям.
• Ручная низкоскоростная 100-процентная блокировка дифференциала обеспечивает тяговое усилие сцепления с грунтом, необходимое для глубокого погружения в кучу и облегчения загрузки ковша.
• Дополнительный контроль плавности хода уменьшает просыпание материала из ковша при движении по пересеченной и неровной местности за счет амортизации стрелы. Это поможет доставить материал туда, куда он предназначен, и сократит количество работ по очистке участка, которые могут возникнуть в результате разлитого материала.
• Опция рычажного механизма для высокого подъема на модели 324L добавляет дополнительную высоту шарнирному пальцу, чтобы увеличить такие параметры, как высота разгрузки и вылет
• Модели 244L и 324L оснащены регулятором натяжения обода, который позволяет регулировать тяговое усилие для лучшей работы в условиях рыхлого грунта. Это позволяет клиентам адаптировать машину к условиям эксплуатации, чтобы предотвратить пробуксовку шин и, следовательно, увеличить срок службы шин и трансмиссии.

Простота обслуживания позволяет уделять больше времени выполнению текущих задач

Капот поднят вверх в задней части машины

Доступ к пакету охлаждения с правой стороны и заправка топливом и DEF

Улучшенные функции обслуживания и легкий доступ к точкам ежедневного и профилактического обслуживания гарантируют, что выполнение этих задач не приведет к значительному сокращению рабочего времени.

• Обслуживание с уровня земли упрощает ежедневное обслуживание, поддерживая машину в хорошем рабочем состоянии без сокращения рабочего времени. Это также позволяет операторам быстро и чисто менять жидкости, обеспечивая бесперебойную работу оборудования
• Модернизированный блок охлаждения оптимизирует эффективность и очистку. Уникальная конструкция с диагональным протоком эффективна, поскольку сводит к минимуму загрязнение из-за скопления мусора. Это значительно снижает накопление материала на охладителях. Охладители также расположены так, чтобы обеспечить легкий доступ для очистки с уровня земли.
• Чтобы максимально увеличить время, затрачиваемое на работу, а не в мастерскую, компактные колесные погрузчики имеют увеличенные интервалы обслуживания моторного масла и фильтра, масла главной передачи и гидравлического масла.
• Компактные колесные погрузчики поддерживаются одной из крупнейших дилерских сетей в отрасли, а это означает, что больше технических специалистов в магазине и на местах и ​​больше запасных частей на складе для поддержания машин в рабочем состоянии.
• Автоматические стояночные тормоза с пружинным приводом и гидравлическим растормаживанием помогают максимально увеличить время безотказной работы и являются более безопасными и надежными функциями, чем стояночные тормоза с тросовым приводом большинства конкурентов.

Отличный обзор для повышения осведомленности о ситуации и рабочей площадке

Задний наклонный капот и окно

Вид с места оператора

Места освещения

Компактные колесные погрузчики созданы с учетом видимости оператора. От сужающейся стрелы до наклонного заднего капота и всего, что между ними, операторы будут иметь лучший в своем классе обзор машины со всех сторон.

• Одинарная стрела и цилиндр ковша, расположенные на одной линии друг с другом, позволяют оператору эффективно менять навесное оборудование
• Коническая конструкция стрелы была оптимизирована для улучшения возможностей параллельного подъема, особенно при использовании вил в таких областях, как ландшафтный дизайн. Конструкция также обеспечивает отличный обзор насадок и материала.
• Наклонный задний капот и зеркала заднего вида обеспечивают превосходный обзор задней части машины при движении задним ходом
• Компактные колесные погрузчики обеспечивают оператору отличный обзор благодаря более высокому расположению кабины по сравнению с другим компактным строительным оборудованием.
• Дополнительный пакет светодиодного освещения, который предлагает два разных стиля светодиодных фонарей, приводит к повышению производительности в условиях низкой освещенности благодаря значительно лучшему освещению вокруг машины. Это также приведет к более долговечному и надежному источнику света по сравнению со стандартными галогенными лампами.

Показать больше Показать меньше

Спецификации и сравнение

Характеристики и сравнение

БЛИЖАЙШЕЕ СРАВНЕНИЕ –Пожалуйста, выберите–ДОБАВИТЬ МОДЕЛЬ –Пожалуйста, выберите–

Добавить модель

БЛИЖАЙШЕЕ СРАВНЕНИЕ –Пожалуйста, выберите–ДОБАВИТЬ МОДЕЛЬ –Пожалуйста, выберите–

Экспорт в Excel

ТРАНСМИССИЯ

Производитель двигателя	Янмар
Модель двигателя	4TNV98CT
Класс эмиссии	Агентство по охране окружающей среды, уровень 4
Рабочий объем, л (дюймы³)	3,3 (203)
Номинальная скорость, об/мин	2400
Мощность двигателя — полезная, кВт (л. с.)	52 (71)
Крутящий момент, Нм (фунт-сила/фут)	280 (206)
Тип коробки передач	Гидростатический
Тип переднего дифференциала	Блокировка
Задний дифференциал Тип	Открыть
Размер шин — стандарт	405/70 R18
Рабочий тормоз — тип	Мокрый диск и барабан
Рабочий тормоз — активация	Гидравлический
Стояночный тормоз — тип	Мокрый диск

РАЗМЕРЫ

Высота над кабиной, мм (фут/дюйм)	2780 (9 футов 1 дюйм)
Колесная база, мм (фут/дюйм)	2300 (7 футов 7 дюймов)
Дорожный просвет, мм (дюймы)	295 (12)
Ширина над шинами — стандартная, мм (фут/дюйм)	2090 (6 футов 10 дюймов)
Высота — шарнирный штифт, мм (фут/дюйм)	3350 (11 футов)
Вылет — при 2130 мм, разгрузка 45°, мм (фут/дюйм)	1660 (5 футов 5 дюймов)

ОБЪЕМ

Топливный бак, л (галлоны (США))	90 (23,8)
Гидравлический бак, л (галлоны (США))	66 (17,4)
Вместимость с шапкой, м³ (ярд³)	1,1 (1,4)
Вырыв – ковш, кгс (фунт-сила)	5650 (12456)
Система контроля плавности хода	Дополнительно
Тип насоса	Шестерня
Подача насоса – 1, л/мин (галлонов (США)/мин)	93 (25)
Давление в системе, бар (PSI)	189,6 (2750)

ВЕС

Эксплуатационная масса, кг (фунты)	6400 (14110)

Показать больше Показать меньше

Навесное оборудование

Навесное оборудование для компактного колесного погрузчика

Буры и траншеекопатели

Метлы

Ковши

Вилки и копья

Просмотреть все

Показать большеСкрыть

Предложения и скидки

Предложения и скидки

Развернуть всеСвернуть все

Фиксированная ставка 2,99% годовых на 48 месяцев†

для новых компактных колесных погрузчиков John Deere.

†Для получения полной информации об этом предложении выберите соответствующую ссылку ниже.

Просмотреть подробности предложения

Показать большеСкрыть

Стандартная двухлетняя/2000-часовая стандартная гарантия на всю машину

Каждая машина John Deere поставляется с определенным уровнем комфорта благодаря нашей полной стандартной гарантии на машину. Он обещает, что мы устраним любые дефекты материалов или изготовления нашего компактного оборудования в течение двух лет после поставки или 2000 часов работы.*

Обратитесь к дилеру сегодня

Сопутствующие товары

• 184 G-уровень Компактный колесный погрузчик

• 204 Уровень G Компактный колесный погрузчик

• 244л Компактный колесный погрузчик

• 304 Уровень G Компактный колесный погрузчик

• 324л Компактный колесный погрузчик

• 344л Компактный колесный погрузчик

Ресурсы

Ресурсы

Комплексные решения

Технология точного строительства

Выполняйте больше работы более эффективно с помощью нашего набора решений для точного строительства.
