Case cx290b технические характеристики: Характеристики Case CX290B. Обзор гусеничного экскаватора CX290B
1. Транспортировочная длина блока | 10470 мм |
3. Транспортировочная высота блока | 3460 мм |
9. Максимальная высота среза | 10390 мм |
10. Максимальная высота погрузки | 7390 мм |
11. Максимальный вылет вдоль уровня земли | 10990 мм |
12. Максимальная глубина копания вертикальной стенки | 6720 мм |
13. Максимальная глубина копания | 7580 мм |
1. Транспортировочная длина блока | 10450 мм |
3. Транспортировочная высота блока | 3260 мм |
9. Максимальная высота среза | 10060 мм |
10. Максимальная высота погрузки | 7090 мм |
11. Максимальный вылет вдоль уровня земли | 10500 мм |
12. Максимальная глубина копания вертикальной стенки | 6120 мм |
13. Максимальная глубина копания | 7100 мм |
1. Транспортировочная длина блока | 10480 мм |
3. Транспортировочная высота блока | 3340 мм |
9. Максимальная высота среза | |
10. Максимальная высота погрузки | 6940 мм |
11. Максимальный вылет вдоль уровня земли | 10040 мм |
12. Максимальная глубина копания вертикальной стенки | 5760 мм |
13. Максимальная глубина копания | 6570 мм |
Case CX290B – технические характеристики, фото, видео, описание
- Тип: Гусеничные экскаваторы;
- Производитель: CASE;
- Модель: Case CX290B.

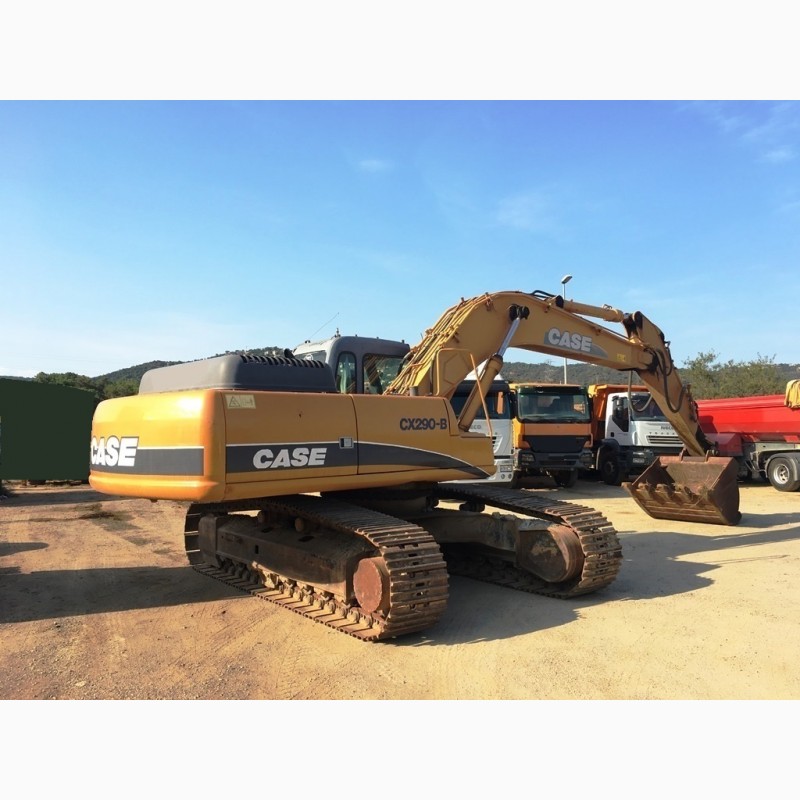

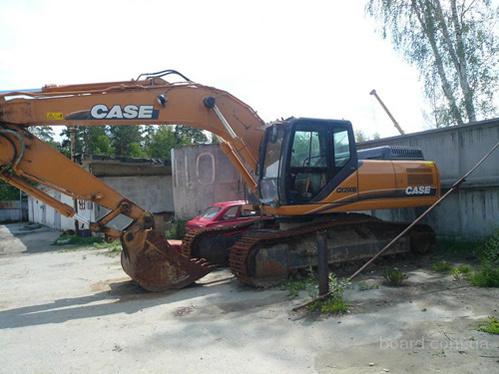

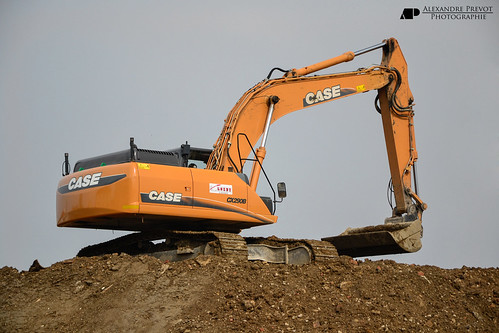

Case CX290B фото
Case CX290B описание
Case CX290B
Гусеничный экскаватор производства Case массой 29,1 т.
Технические характеристики Case CX290B
Эксплуатационная масса | 29100 кг |
Эксплуатационная мощность | 154 кВт |
Макс. объем ковша | 1,7 м3 |
Макс. глубина копания | 6570 / 7100 / 7580 мм |
Высота разгрузки | 1022 / 1067 / 1116 мм |
Case CX290B видео
youtube.com/embed/WuytA7W-B3I?enablejsapi=1&rel=0&autoplay=0&cc_load_policy=0&cc_lang_pref=&iv_load_policy=1&loop=0&modestbranding=0&fs=1&playsinline=0&autohide=2&theme=dark&color=red&controls=1&” title=”YouTube player” allow=”autoplay; encrypted-media” allowfullscreen=”” data-no-lazy=”1″ data-skipgform_ajax_framebjll=””/>
Отзывы о Case CX290B
На сегодняшний день это оборудование имеет максимально комфортные параметры для работы. Его основные преимущества.
Поршень Case выполняет самую важную роль в моторе он приводит в действие всю технику. Так же немоловажную роль играет материал из которого изготавливается поршень и его качество. У каждой запчасти есть свой ресурс и всё же каким бы не был прочным материал рано или поздно он теряет свои свойства и надлежит замене или ремонту. У нас вы можете заказать поршни на двигатели Case любой марки мотора.
Похожие публикации
Документ энциклопедии Стройтех, Категория: Экскаваторы гусеничные
Технические характеристики CASE CX290
Габаритные размеры CASE CX290
Двигатель CASE CX290
Ходовая часть CASE CX290Эксплуатационные характеристики CASE CX290
CASE CX290|CX290|КЕЙС CX290|КЕСЕ CX290|КЭЙС CX290|Экскаватор гусеничный CASE CX290|Экскаватор гусеничный CX290
Энциклопедия СтройТех является открытой справочно-информационной системой. |
|
Case CX290 – технические характеристики, фотографии, видео, описание.
- Тип: Гусеничные экскаваторы;
- Производитель: CASE;
- Модель: Case CX290.

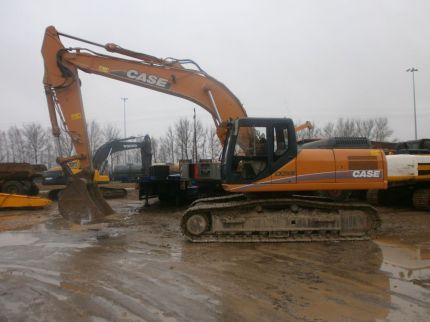

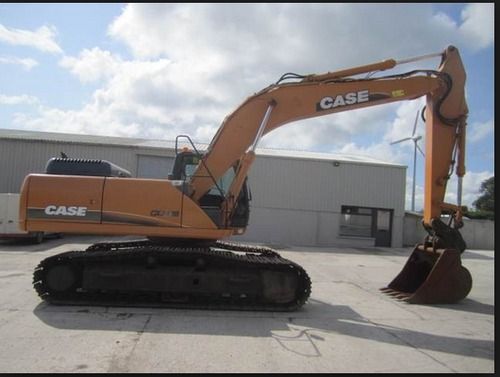

Case CX290 фото
Case CX290 описание
Case CX290
Экскаваторы CASE показывают быстрое время рабочих циклов, большие силы копания и отрыва, и высокую точность управления, что обеспечивает максимальную производительность.
Технические характеристики Case CX290
Эксплуатационная мощность | 140,2 кВт |
Макс. объем ковша | 1,7 м3 |
Эксплуатационная масса | 28400 кг |
Макс. вылет | 11,0 м |
Макс. глубина копания | 7,6 м |
Case CX290 видео
Отзывы о Case CX290
Упрочнённый блок цилиндров, рама и другие усиления компонентов – это долгая эксплуатация и большая пригодность ДВС к ремонту. Излишняя шумность дизельного мотора понижена установкой низкоскоростного кулера радиатора. Охладитель солярки, интеркулер, турбина позволяют улучшить заполнение цилиндров смесью, возрастает мощность, понижается ядовитость выбрасываемых выхлопных газов. Расходом топлива следит компьютер. Для изготовления двигателя международного стандарта Tier IIII внедрена технология конструирования крупных машин. Рециркуляция выхлопных газов EGR – минимальность нагрузки на природную среду.
Стальные стрела и рукоять с большой жёсткостью отличаются кованными траверсами. Боковые шайбы траверс из синтетического материала на ковше убавляют износ и удлиняют промежутки обслуживания. Возможна навешивание: прямого ковша, планировочной лопаты, гидромолота, бетонолома, грейфера,гидро-крюка.
Похожие публикации
Двигатели для спецтехники CASE | Заводская компановка|Техноактив
Компания Case (Кейс) была основана в 1842 году изобретателем Джеромом Кейсом. Первой продукцией, которую выпускала компания – были молотилки и паровые двигатели. В течении двухcот лет компания непрерывно развивалась и значительной мерой изменила свою деятельность идя в ногу с техническим прогрессом. Сейчас Case (Кейс) входит в огромный холдинг, который включает в себя несколько подразделений.
В 1999 году Fiat Group приобретает Case Corporation и объединяет его с New Holland NV для создания CNH Global.
В 2011 году деятельность Iveco, CNH Global NV и FPT Industrial объединяются и формируют Fiat Industrial.
В 2013 году происходит слияние Fiat Industrial и CNH Global NV в CNH Industrial.
Подробнее о формировании компании CNH – здесь.
Бренд Case IH (Кейс) специализируется на производстве агрегатов и техники для дорожно-строительного, складского и сельского хозяйства, также компания производит оригинальные запчасти Case (Кейс).
В спецтехнике Case IH используются следующие марки двигателей:
- Case,
- CNH,
- FPT (Fiat Powertrain Technologies),
- Iveco,
- Kubota,
- Cummins,
- Deutz,
- ISUZU,
- Mitsubishi,
- Perkins,
- Yanmar
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ CASE
ПЕРЕЙТИ К КАТАЛОГУ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ ВСЕХ МАРОК
ПОДРОБНЕЕ О CASE CE
ОЗНАКОМИТСЯ С БРЕНДОМ CASE IH
УЗНАТЬ БОЛЬШЕ О ГРУППЕ КОМПАНИЙ CNH
ОПИСАНИЕ СПЕЦТЕХНИКИ CASE CE
ПОДРОБНЕЕ О ПОГРУЗЧИКАХ CASE
ТРАКТОРЫ ОТ CASE IH
ЗАДАТЬ ВОПРОС МЕНЕДЖЕРУМОДЕЛЬНЫЙ РЯД СПЕЦТЕХНИКИ CASE
ЗАВОДСКАЯ КОМПАНОВКА СПЕЦТЕХНИКИ CASE ДВИГАТЕЛЯМИ
ПРИМЕНЯЕМОСТЬ ДВИГАТЕЛЕЙ К СПЕЦТЕХНИКЕ CASE
Автогрейдеры (грейдеры) CASE все модели | |
Case 845 | Cummins 6BTA5. 9 |
Case 845 DHP | Cummins QSB 6.7 |
Case 845B DHP | Case/FPT 6.7 L |
Case 865 | Case FPT, F4HE9687B |
Case 865B VHP | Case FPT, F4HE9687B |
Case 865DHP | Cummins 6CT 8.3 |
Case 865V | Cummins QSB – 6. 7 |
Case 865VHP | Cummins QSB-6.7 |
Case 885 | Cummins 6CT 8.3 |
Case 885 Tier III | Cummins QSB6.7 (Tier 3) |
Case 885B | Case FPT, F4HE9687С |
Бульдозеры CASE все модели | |
Case 1150 | Case Family IV,667TA/EDJ |
Case 1150B | |
Case 1150K | Case 667TA/EDJ |
Case 1150K LGP | Case 667TA/EDJ |
Case 1150K WT | Case 667TA/EDJ |
Case 1150K XLT | Case 667TA/EDJ |
Case 1155D | |
Case 1155E | |
Case 1450 | |
Case 1450B | |
Case 1650K LGP | Cummins 6BT-5. 9 |
Case 1650K XLT | Cummins 6BT-5.9 |
Case 1650L | Case 667TA/EDJ |
Case 1650L LGP | Case 667TA/EDJ |
Case 1650L WT | Case 667TA/EDJ |
Case 1650L XLT | Case 667TA/EDJ |
Case 1850K | |
Case 1850K LGP | Cummins 6CT8.3 |
Case 1850K LT | Cummins 6CT8.3 |
Case 1850K XLT | Cummins 6CT8.3 |
Case 350B | |
Case 450B | |
Case 455C | |
Case 550G | Case 4-390 |
Case 550H | |
Case 550H LGP | Case 4-390/4T-390 |
Case 550H LT | Case 4-390/4T-390 |
Case 550H WT | Case 4-390/4T-390 |
Case 650G | Case 4T-390 |
Case 650H LGP | Case 4T-390 diesel |
Case 650H LT | Case 4T-390 diesel |
Case 650H WT | Case 4T-390 diesel |
Case 650K LGP | Case 4T-390 diesel |
Case 650K LT | Case 4T-390 diesel |
Case 650K Series 3 | Case 4T-390 diesel |
Case 650K WT | Case 4T-390 diesel |
Case 650L | Case 4T-390 diesel |
Case 750H LGP | Case 4T-390 diesel |
Case 750H LT | Case 4T-390 diesel |
Case 750H WT | Case 4T-390 diesel |
Case 750K LGP | Case 4T-390 diesel |
Case 750K LT | Case 4T-390 diesel |
Case 750K WT | Case 4T-390 diesel |
Case 750L | |
Case 850 | |
Case 850B | |
Case 850C | |
Case 850G | Case 6T-590 |
Case 850H LGP | Case 6T-590 diesel |
Case 850H LT | Case 6T-590 diesel |
Case 850H WT | Case 6T-590 diesel |
Case 850K LGP | Case 6T-590 diesel |
Case 850K LT | Case 6T-590 diesel |
Case 850K WT | Case 6T-590 diesel |
Case 850L | |
Case 850L LGP | Case 667TA/E66 |
Case 850L WT | Case 667TA/E67 |
Case 850L XLT | Case 667TA/E68 |
Case 855D | |
Case 855E | |
Гусеничные экскаваторы CASE все модели | |
Case 1080B | |
Case 1088 (гусеничный) | |
Case 1088 LT | |
Case 1188 | |
Case 1188 CK Plus | |
Case 1188 LC | |
Case 1188 LC Plus | |
Case 1188 LC powersensor | |
Case 1188 LLC Plus | |
Case 125B | Deutz |
Case 125CKB | Deutz BF6L913 |
Case 1280B | |
Case 1288 CK | |
Case 1288 Demolition | |
Case 1288 LC | Case 6T-830 |
Case 1288 LC MAXI | |
Case 1288 NLC | Case 6T-830 |
Case 1288LC powersensor | |
Case 1488 LC | Case 1488 |
Case 1488 LC Plus | Case 6T-830 |
Case 1488 LC powersensor | |
Case 1488 NLC Plus | Case 6T-830 |
Case 170C | |
Case 170CKB | |
Case 220B | |
Case 588 | САSЕ 4Т-390, диз |
Case 588 СК | |
Case 688 (гусеничный) | |
Case 788 CK Plus | |
Case 788 LC | Case 4TA-390 |
Case 788 LC Plus | |
Case 788 LGP Plus | |
Case 788СК powersensor | |
Case 81CK | |
Case 880 | |
Case 880C | |
Case 880D | |
Case 888 (гусеничный) | |
Case 9010 | |
Case 9010B | Case 4TA-390 |
Case 9013 | ISUZU А-4ВG1Т, диз. |
Case 9020 | |
Case 9020B | Case 4TA-390 |
Case 9020B LC | |
Case 9021 | ISUZU А-6ВС1Т, диз. |
Case 9021N | |
Case 9030 | |
Case 9030B | Case 6T-590 |
Case 9033 | Mitsubishi 6D24-TE1 |
Case 9033LC | |
Case 9040 | |
Case 9040B | Case 6T-830 |
Case 9045B | Case 6T-830 |
Case 9046 | |
Case 9046 Demolition | |
Case 9046 HD | |
Case 9050B | Cummins M11-C265 |
Case 9060B | Cummins M11-C320 |
Case 980B | |
Case 988 (гусеничный) | |
Case 988 CK Plus | |
Case 988 CKE Plus | |
Case 988 LGP Plus | |
Case 988 LLC Plus | |
Case 988 NHD Plus | Case 4T-590 |
Case 988СК powersensor | |
Case CX130B | |
Case CX130B LR | Isuzu AJ-4JJ1X |
Case CX130LR | |
Case CX135 | Isuzu AJ-4JJ1X |
Case CX135CR | |
Case CX135MSR | |
Case CX135SR | |
Case CX160 LC | |
Case CX160B | |
Case CX180 | |
Case CX180B | |
Case CX210 LC | Case 6TAA-5904 |
Case CX210 Long Reach | |
Case CX210B | Isuzu 4HK 1X Tier III |
Case CX210B LC | Isuzu AI-4HK1X |
Case CX210B LR | Isuzu AHK1X |
Case CX210B Offset Boom | |
Case CX210C | |
Case CX225 | Isuzu AI-4HK1X |
Case CX225 MSR | |
Case CX225SR | |
Case CX230 | Isuzu BB-6BG1T |
Case CX230B | |
Case CX240 | |
Case CX240 LC | Case 6TAA-5904 |
Case CX240 Long Reach | |
Case CX240B | |
Case CX240B LR | Isuzu 4HK1X |
Case CX240LF | |
Case CX250C | |
Case CX290 | |
Case CX290B | |
Case CX290D | |
Case CX300C | |
Case CX330 | |
Case CX330 LR | Isuzu AA-6HK1XQB |
Case CX330D | |
Case CX330LR | |
Case CX350 | |
Case CX350B | |
Case CX350C | |
Case CX370B | |
Case CX460 | |
Case CX460 LC | |
Case CX460D | |
Case CX470B | |
Case CX700 | |
Case CX700B | |
Case CX75SR | |
Case CX75SR LR | Isuzu AU-4LE2X |
Case CX80 | |
Case CX80B | |
Case СХ130 | |
Case СХ160 | |
Case СХ210 | |
Колесные экскаваторы CASE все модели | |
Case 1085 | |
Case 1085B | |
Case 1085B CRUZ-AIR | |
Case 1085C | |
Case 1088 | |
Case 1188 P | |
Case 1188 P2A | Case 6TA-590 |
Case 1188 P2AL | Case 6TA-590 |
Case 1188 P4A | Case 6TA-590 |
Case 1188 P4A Industry | CASE 6T590 |
Case 1188 PI P2A | Case 6TA-590 |
Case 1188 PI P4A | Case 6TA-590 |
Case 1188 R-4A | CASE 6T 590 |
Case 488P | |
Case 588P | |
Case 588P2A | |
Case 588P2AL | |
Case 688 | |
Case 688P | |
Case 788 | |
Case 788 P Plus | Case 4TA-390 |
Case 788 P Plus Compact | |
Case 788 P PlusRR | |
Case 788 P2AL Plus | Case 4TA-390 |
Case 788 P4A | CASE 4T390 |
Case 788 PL Plus | Case 4TA-390 |
Case 788 SR | |
Case 788 SR P | Case 4TA-390 |
Case 788 SR P2A | Case 4TA-390 |
Case 788 SR P2AL | Case 4TA-390 |
Case 788 SR P4A | Case 4TA-390 |
Case 788 SR PL | Case 4TA-390 |
Case 788P powersensor | |
Case 81P | |
Case 888 | |
Case 888B | |
Case 888BP | |
Case 888P | |
Case 888P2AL | |
Case 988 | |
Case 988 P Plus | |
Case 988 P Plus Compact | |
Case 988 P PlusIndustry | |
Case 988 P PlusRR | |
Case 988 P2A Plus | Case 6T-590 |
Case 988 P2AL Plus | Case 6T-590 |
Case 988 P4A Plus | Case 6T-590 |
Case 988 PL2A Plus | Case 6T-591 |
Case 988 SR | |
Case WX120 | |
Case WX125 | |
Case WX125 Series 2 | |
Case WX145 | |
Case WX145 Series 2 | |
Case WX150 | |
Case WX165 | |
Case WX165 Series 2 | |
Case WX170 | |
Case WX185 | |
Case WX185 Series 2 | |
Case WX200 | |
Case WX210 | |
Case WX210 Industry Series 2 | |
Case WX210 Series 2 | |
Case WX210-IND | |
Case WX240 | |
Case WX240 Series 2 | |
Case WX240-IND | |
Case WX90 | |
Case WX95 | |
Case WX95 Series 2 | |
Траншейные экскаваторы и машины (траншеекопатели) CASE все модели | |
Case 360 | |
Case 460 | |
Case 560 | |
Case 60 | |
Case 660 | |
Case 860 | Case 4T-390 |
Case 960 | |
Трубоукладчики CASE все модели | |
Case 310G | |
Case 350 | |
Case 450 | |
Case 750 | |
Фронтальные погрузчики (колесные) CASE все модели | |
Case 1021F | |
Case 1021F ХR | |
Case 1121F | FPT F2CFE614B |
Case 1121F XR | FPT F2CFE614B |
Case 1221E | Cummins GSM 11 |
Case 1221E XR | Cummins QSM 11 |
Case 421B | |
Case 521 DXT | Case Family III 4TAA-4502 |
Case 521D | Case Family III 4TAA-4502 |
Case 521E | Case 445NA/EGE |
Case 521E XT | Case 445NA/EGE |
Case 521EXR | |
Case 570MXT Series 3 | Case Family III 445T/M3 |
Case 621D | |
Case 621DXR | |
Case 621DXT | |
Case 621E | Case 667TA/TDB |
Case 621E XR | Case 667TA/TDB |
Case 621E XT | Case 667TA/TDB |
Case 721D | |
Case 721DXT | |
Case 721E | Case IV 667TA/EED |
Case 721E XR | |
Case 721E XT | Case IV 667TA/EED |
Case 721F | FPT F4HFE613Y |
Case 721F XR | FPT F4HFE613Y |
Case 721F XT | FPT F4HFE613Y |
Case 821E | Case 667TA/EBD |
Case 821E XR | |
Case 821F | |
Case 821F XR | |
Case 821С | |
Case 821СХR | |
Case 921E | Cummins QSM 11 |
Case 921EXR | |
Case 921F | |
Case 921F XR | |
Case 921С | |
Case 921СXR | |
Case W11 | |
Case W11B | |
Case W14 | |
Case W14B | |
Case W14C | |
Case W14H | |
Case W18 | |
Case W20 | |
Case W20B | |
Case W20C | |
Case W24 | |
Case W24B | |
Case W24C | |
Case W26B | |
Case W30 | |
Case W36 | |
Case W4 | |
Case W7 | |
Case W9B | |
Экскаваторы и машины для демонтажных работ CASE все модели | |
Case CX330 HRD | Isuzu AA-6HK1XQB |
Case CX470B HRD | Isuzu AH-6UZIXYSS |
Экскаваторы-погрузчики CASE все модели | |
Case 480C | |
Case 480D | |
Case 480E | |
Case 480F | |
Case 530 | |
Case 530CK | |
Case 570N XT | |
Case 580 | |
Case 580 LE | |
Case 580 SLE Powershift | |
Case 580 SLE Servopower | |
Case 580 Super LE | CASE 4Т-390, диз. |
Case 580 Super M 2WD | Case 4T-390 |
Case 580 Super M 4WD | Case 4T-390 |
Case 580 Super M Series 3 | |
Case 580 Super N | Case 445TA/E3 |
Case 580 Super N WT | Case 445TA/E3 |
Case 580 Super R | |
Case 580 Super R Series 3 | CNH F4GE9484C*J602 / TURBO |
Case 580 Super R+ Series 3 | CNH F4H80484G*J102 / TURBO COMMON RAIL |
CASE 580 T Series 4 | CNH 445TA |
Case 580B | Case G188D |
Case 580C | |
Case 580CCK | |
Case 580D | |
Case 580E | |
Case 580K | |
Case 580L | |
Case 580L II | |
Case 580M | |
Case 580M II | |
Case 580M Series 3 | |
Case 580M+ Series 3 | |
Case 580MT | |
Case 580MT II | |
Case 580N | Case 445T/M3 |
Case 580SE | |
Case 580SK | |
Case 580SL | |
Case 580SL II | |
Case 580SM II | |
Case 580SM PLUS | |
Case 580SM PLUS II | |
Case 590 | |
Case 590 SLE Powershift | |
Case 590 SLE Servopower | |
Case 590 Super M | |
Case 590 Super M 2WD | |
Case 590 Super M Series 3 | |
Case 590 Super M+ Series 3 | |
Case 590 Super N | Case 445TA/E3 |
Case 590 Super R | |
Case 590 Super R Series 3 | CNH Limited / F4HE9484C*J102 / TURBO COMMON RAIL |
Case 590L | |
Case 590SL | Case 4T-390 |
Case 590SL II | |
Case 590SM II | |
Case 590T | Case 4T-390 |
Case 595 SLE | Perkins, 1004-4 THR4 |
Case 595 SLE Servopowerplus | |
Case 595 super LE | |
Case 680E | Case 336 |
Case 680H | Case A336BD |
Case 680K | |
Case 680L | |
Case 695 | |
Case 695 Super M | |
Case 695 Super R | |
Case 695 Super R Series 3 | CNH F4HE9484C*J103 / TURBO COMMON RAIL |
Case 695 Super T Series 4 | CNH 445TA |
Case Maxi Sneaker C | |
Фронтальные мини-погрузчики CASE все модели | |
Case 021E | Iveco F5CE9454C*A |
Case 121D | Deutz F4M2011 |
Case 121E | Deutz F4M2011 |
Case 21D | Deutz F4M2011 |
Case 21E | Deutz F4M2011 |
Case 221D | Deutz F4M2011 |
Case 221E | Deutz F4M2011 |
Case 321D | Deutz BF4M2011 |
Case 321E | Deutz BF4M2011 |
Case 570MXT Turbo | Case 4-390 diesel |
Тракторы CASE все модели | |
Case Magnum 250 | |
Case Magnum 280 | |
Case Magnum 310 | |
Case Magnum 340 | |
Case Magnum 380 CVT | |
Case Puma 140 | |
Case Puma 155 | |
Case Puma 180 | |
Case Puma 210 | |
Case Puma 225 | |
Карьерные экскаваторы гидравлические CASE все модели | |
Case CX800 | |
Case CX800B | |
Case CX800D | |
Сочлененные самосвалы (шарнирно-сочлененные) CASE все модели | |
Case 228 | IVECO 8210-22, Diesel, turbo-charged |
Case 240 | IVECO 8210. 42N |
Case 325 | |
Case 327B | |
Case 330 | |
Case 330B | |
Case 335 | IVECO Cursor 13 F3B |
Case 335B | |
Case 340 | IVECO Cursor 13 F3B |
Case 340B | |
Гладковальцовые катки CASE все модели | |
Case DV201 | |
Case DV202 | |
Case DV204 | |
Case DV207 | |
Case DV210 | |
Case DV213 | |
Пневмоколесные катки CASE все модели | |
Case PT240 | |
Грунтовые катки CASE все модели | |
Case SV208 | |
Case SV210 | |
Case SV212 | |
Case SV216 | |
Мини-экскаваторы гусеничные CASE все модели | |
Case 16 Maxivariable | |
Case 23 Maxi | |
Case 28 Maxi | |
Case 31 Maxi | |
Case 50 Maxi | |
Case 9007 | ISUZU 4JB1 |
Case 9007B | ISUZU 4JB1 |
Case 9007СК | |
Case CX14 | Yanmar 3TNE68 |
Case CX15 | |
Case CX15B Series 2 | |
Case CX16 | |
Case CX16B | Yanmar 3TNE74N |
Case CX17B | |
Case CX17B ZTS | |
Case CX18 | |
Case CX18B | Yanmar 3TNE74N |
Case CX18B Series 2 | |
Case CX20 | |
Case CX20B | Yanmar 3TNV82A |
Case CX20B ZTS | Yanmar 3ЕТМ82A |
Case CX22 | |
Case CX22B | Yanmar 3ЕТМ82A |
Case CX22B ZTS | Yanmar 3ЕТМ82A |
Case CX23 | |
Case CX25 | Yanmar 3TNE74 |
Case CX27 | |
Case CX27B | Yanmar 3TNV82A |
Case CX27B ZTS | Yanmar 3TNV82A |
Case CX28 | |
Case CX31 | Perkins 103. 13 |
Case CX31B | Yanmar 3TNV88A |
Case CX31B ZTS | Yanmar 3ЕТМ88A |
Case CX35 | |
Case CX36 | |
Case CX36B | Yanmar 3TNV88A |
Case CX40 | |
Case CX40B | Yanmar 3TNV88A |
Case CX40B ZTS | Yanmar 3TNV88A |
Case CX47 | Yanmar 4TNE88 |
Case CX50 | |
Case CX50B | Yanmar 4TNV88A |
Case CX50B ZTS | Yanmar 4TNV88A |
Case CX55B | Yanmar 4TNV88 |
Case CX75 | Isuzu AU-4LE2X |
Case CX75MSR | |
Case TF 300 | |
Мини-погрузчики гусеничные CASE все модели | |
Case 420CT Series 3 | Case 432T/M3 |
Case 430 | CASE FAMILY III T445/M2 |
Case 440CT | CASE FAMILY III T445/M2 |
Case 440CT Pilot Controls | |
Case 440CT Series 3 | Case 445T/M3 |
Case 445CT Series 3 | Case 432T/M3 |
Case 450CT Series 3 | Case 445T/M3 |
Case TR270 | Case 432T/M3 |
Case TR270 SERIES 4 | Case 432T/M |
Case TR320 | Case 432T/M3 |
Case TR320 SERIES 4 | Case 432T/M |
Case TV380 | Case 432T/M3 |
Case TV380 SERIES 4 | Case 432T/M |
Мини-погрузчики с бортовым поворотом CASE все модели | |
Case 1825B | KUBOTA V 1505 B |
Case 1840 | Case 4-390 Diesel |
Case 1845C | Case 4-390, diesel |
Case 40XT | Case 4-390, diesel |
Case 410 | CASE 422/M2 |
Case 410 Series 3 | Case/ISM 422T/M3 |
Case 420 | CASE 422/M2 |
Case 420 Series 3 | Case 432T/M3 |
Case 430 Series 3 | Case 432T/M3 |
Case 435 | CASE-Family III |
Case 435 Series 3 | Case 432T/M3 |
Case 440 | CASE FAMILY III T445/M2 |
Case 440 Series 3 | Case 445T/M3 |
Case 445 | CASE-Family III |
Case 445 Series 3 | Case 432T/M3 |
Case 450 | Case Family III 445T/M2 |
Case 450 Series 3 | |
Case 465 | Case Family III 445T/M2 |
Case 465 Series 3 | |
Case 60XT | Case 4-390, Diesel |
Case 70XT | CAse 4T-390, turbo diesel |
Case 75XT | Case 4-390, diesel |
Case 85XT | Case 4-390 |
Case 90XT | Case 4T-390 |
Case 95XT | Case 4T-390 |
Case SR130 | Cummins ISM 420/M3 |
Case SR150 | Cummins ISM 420T/M3 |
Case SR175 | Cummins ISM 422T/M3 |
Case SR200 | Case 432T/M3 |
Case SR220 | Case 432T/M3 |
Case SR250 | Case 432T/M3 |
Case SV185 | Cummins ISM 420T/M3 |
Case SV250 | Case 432T/M3 |
Case SV300 | Case 432T/M3 |
Телескопические погрузчики CASE все модели | |
Case TX 742 | Case IV 4. 5 л |
Case TX 842 | Case IV 4.5 л |
Case TX 945 | Case IV 4.5 л |
Перегружатели CASE все модели | |
Case CX240B MH | Isuzu AH-4HK1X |
Case WX210 INDUSTRY | |
Case WX240 INDUSTRY | |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СПЕЦТЕХНИКИ CASE CE
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДВИГАТЕЛЕЙ CASEПЕРЕЙТИ К КАТАЛОГУ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ ВСЕХ МАРОК
ПОДРОБНЕЕ О ПОГРУЗЧИКАХ CASE
БОЛЬШЕ ИНФОРМАЦИИ О ТРАКТОРАХ CASE IH
ПОДРОБНЕЕ О CASE CE
ОЗНАКОМИТСЯ С БРЕНДОМ CASE IH
УЗНАТЬ БОЛЬШЕ О ГРУППЕ КОМПАНИЙ CNH
ЗАДАТЬ ВОПРОС МЕНЕДЖЕРУГлавная страница / Запчасти CASE
Компания Автоузел предлагает запчасти для экскаваторов-погрузчиков Case из наличия и под заказ. У нас вы можете приобрести запчасти для экскаваторов-погрузчиков Case 580 и их модификаций Оригинальные запчасти CASE на складе — новое поступление валов, шестерен, подшипников, прокладок, водяных насосов, фильтров, корпусов, дисков, крышек, болтов, фланцев, радиаторов, уплотнений, колец, роликов, ремкомплектов, ремней, вилок, втулок для погрузчиков, экскаваторов, тракторов КЕЙС. Мосты и КПП: CASE 580M Каталог запчастей для кпп 644555 Каталог запчастей для кпп 644554 Каталог запчастей для моста 147677 Каталог запчастей для моста 131204 CASE 580R Каталог запчастей для моста 358631 Каталог запчастей для моста 150193 Каталог запчастей для моста 150192 CASE 580SR Каталог запчастей для моста 138015 26.16 — мост LB110, Case 580 2000-2003 Каталог запчастей для моста 150119 Каталог запчастей для моста 150192 Каталог запчастей для моста 150193 Каталог запчастей для моста 358631 CASE 580SM Каталог запчастей для моста 146039 Каталог запчастей для моста 145951 CASE 580 SUPER K Каталог запчастей для моста 126139 CASE 580 SUPER LE Каталог запчастей для моста 139006 Каталог запчастей для моста 135380
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||||
ААгеево Александров Алексин Аленино Андреевское Анищево Апрелевка ББабынино Бавлены Бакшеево Балабаново Балакирево Балашиха Барсуки Барыбино Барягино Батюшково Белоозерский Белоомуг Белые Столбы Белый Белый Городок Берендеево Богородское Бол Гридино Бол Михайловское Бол Поляны Боровск Бородино Борщево Бронницы Быково ВВведенское Венев Вербилки Верея Виленка Внуково Волоколамск Воротынск Воскресенск Востряково Выкопанка Высокиничи Высоковск Высокое ГГаврилов Посад Голицино Голицыно Головково Горелки Горка Городищи Городня Гурьево ДДавыдово Деденево Демчино Дзержинский Дмитров Дмитровское Долгопрудный Домодедово Дорохово Дрезна Дубна Дугна Дьяконово ЕЕгорьев Егорьевск Емельямово Ермолино ЖЖелезнодорожный Желябужский Жилево Жуковский ЗЗавидово Заокский Запрудня Зарайск Захарово Звенигород Зеленоград Зубово ИИвакино Иванисово Ивантеевка Иваньково Износки Изоплит Икша Ильинское Ильинское-Хованское Истра Итларь ККалязин Каменское Карабаново Караваево Кашира Керва Кимры Киржач | Климовск Клин Клишино Коломна Колонтаево Кольчугино Колюбакино Комсомольск Конаково Кондрово Конобеево Констатиново Корекозеьо Королев Костерево Котельники Красмоармейск Красная Гора Красногорск Краснозаводск Краснознаменск Красный Октябрь Красный Ткач Кресты Кубинка Кудрино Кудринская Кузяево Купавна Купанское Куплиям Куровское КуровскойЛЛакинск Ленинский Ликино-Дулево Лобня Лосино-Петровский Лотошино Луховицы Лыткарино Львовский Люберцы ММакарово Малаховка Малинки Малино Малоярославец Медное Медынь Мещовск Михайлов Михнево Мишеронский Можайск Монино Мордвес Москва Мошки Муханово Мытищи Мятлево ННагорье Наро-Фоминск Нахабино Некрасовский Ненашево Никиткино Никитское Никольское Новогиреево Новогурский Новозавидовский Новомосковск Новопетровское Новоселки Новостройка Ногинск ООбнинск Обухово Одинки Одинцово Ожерелье Озеры Октябрьский Орехово-Зуево Орудьево Орша Осташево ППавловский Посад Перемышль Пески Песочемский Петрищево Петровский Петровское Петушки Поварово Подольск Подхожее Покров Покровка Покровское Поповка Поречье Починки Правдинский Пролетарский | Протвино Протвино Пушкино Пущино ПятовскийРРадовицкий Раки Раменское Рассудово Ревякино Редкино Реутов Реутово Решетниково Рогачево Романцево Рошаль Руза Румянцева Рыбное Рязановский ССалтыковка Северный Селятино Семеновское Сергиев Посад Сергиевское Серебряные Пруды Середа Середниково Серпухов Сима Собинка Солнечногорск Солнцево Солотча Софрино Спас-Клепики Старожилово Старьево Степанцево Столбовая Стрелецкие Высоты Стремилово Струнино Ступино Суховерково Сходня Сычево ТТалдом Таруса Темпы Теряево Тимоховский Тишнево Товарково Томилино Троицк Туголесский Бор Туменское Тургиново Тучково Тырново УУваровка Узуново Уршельский ФФедоровка Федорцово Федякино Ферзиково Фосфоритный Фрязево Фрязино Фряново ХХанино Химки Хлебниково Хорлово Хотьково Храпуново ЧЧеркутино Черновцы Черноголовка Черусти Чехов Чисмена ШШатура Шатурторф Шаховская Щ Щелково Щербинка ЭЭлектрогорск Электросталь Электроугли ЮЮбилейный Юрьев-Польский Юхнов ЯЯсногорск Яхрома |
JCB (3CX СХ 4CX JS145 JS160W JS200 JS220 JS260 JS330), Case (580 SR ST 590 695), New Holland (LB110 B115 E265B), CAT (Caterpillar 426D 428E 434E 444E 432 350E 360E), Hitachi (EX200 ZX120 ZX200 EX215 EX225 EX300 ZX330 ZX450 240 160 180), Hyundai (H940S Robex 140 R160 R180W R210 R220 R260 R300) , Hidromek (102B 102S 200W 220LC 300LC), Volvo (EC140 160 180 EW160 180 240 290 300 BL61 BL71), Komatsu (PC200 220 300 PW160 180 WB93R WB93S WB97S), Liebherr Litronic, XGMA, SEM (639B 650B), LonKing, LiuGong, STA, SDLG, LG, XG, Changlin, LongGong, Cheng Gong, Yutong, Foton, Fiat-Hitachi, XCMG
Представительство — Республика Беларусь (Минск).
Hyundai Service Manuals: HDF15 /18-3 HDF15 18-5 HDF20 25 30-5 HDF35/45-3 HDF50 70-3 HDF50 70-7(S) 15D/18D/20DA-7E 20D/25D/30D/33D-7 20D/25D/30D/33D-7E 20DF/25DF/30DF/33DF 20DF/25DF/30DF/33DF-7T 35DF-7 35DS 40DS 45DS-7 35D/40D/45D-7 35DS/40DS/45DS/50DA-7E 50DS/60DS/70DS-7E 35D/40D/45D-7E750D-7AE 50D/60D/70D-7E,80D-7E 50DF/60DF/70DF-7 80D-7 100D/120D/135D/160D-7 110D/130D/140D/160D-7E 110/130/160DF-7 180D-7E 250D-7E 22/25/30/33D-9T 22/25/30/33D-9S 50/60/70D-7A HLF15 18C-3 HLF15 18(C)-5 HLF20 25 30(C)-5 20L(C) 25L(C)/30L(C)-7 20G(C) 25G(C) 30G(C)-7 15L(G) 18L(G)20L(G)A-7 15LC/18LC/20LCA-7 15/18/20L(G)-7A 15/18/20L(G)-7M 15 18 20LC-7A 15/18 20LC-7M 25/30/33L(G),25/30LC(GC>7A 25/30/33L(G),25/30LC(GC)-7M 25/30/33LF-7 35/40/45L-7 35/40/45/50L-7A 60/70L-7A 35/40/45D-9S,50D-9SA 35/40/45D-9A,50DA-9A 35/40/45D-9K,50DA-9K 110/130/160D-7A 180D-9 250D-9 HBF15 18-3 HBF20 25/30/32-7 HBF20 25/30C-7 HBF15 18T-5 HBR14/15/18/20/25-7 15P-7/40T-7 20BH/25BH/30BH-7 15/18/20BT-7 16 1820B-7 20 25 30 32BC-7 22/25/30/32B-7 22/25 30BHA-7 35/40/45. 50B-7 BR series BRJ series BRP series 15РА/40ТА/60ТА-7 BOP-7 serie 10/13/15BTR-9 15/18/20BT-9 16/18/20B-9 20/25/30/32BC-9 22/25/30/32/35B-9 22/25/30/35BH-9 40/45/50B-9 10/13/15/18/20/25/30BR-9 | Engines Service Manuals: ISUZU 4JG2 KUBOTA 03-M-E2B YANMAR 3TNV; 4 TNV YANMAR 4TNE94, 98? 106 TNV SERIES-ECM YANMAR FUEL INJECTION TNV ELEC T-SHOOTING KUBOTA V3 300 KUBOTA V3 600 KUBOTA V2203M-E3B KUBOTA Operator’s manual HYUNDAI D6A HYUNDAI D6B HYUNDAI L4GC HYUNDAI D4DA HMC D4DD HMC D4BB MITSUBISHI S4S. S6S MITSUBISHI 4G63-32HL, 4G64-33HL MITSUBISHI S4K, S6K MITSUBISHI L2(A?B?E)? L3(A,B?E) MTU 4R6R 1000 Operating manual MITSUBISHI D04FD-TAA MITSUBISHI S6S-T LPG & BI-FUEL IMPCO S MANUAL GM4.3L SERVICE MANUAL GM4.3L TIER-3 IMPCO FUEL SYS GM3.0 4.3 TIER-4 PSI FUEL SYS GM3.0L SERVICE MANUAL HMC E-CONTROLS SM HMC L4KB9 SM KUBOTA V3800-TIER 4 SM KUBOTA V3800-TIER 4 DM IVECO F4GE IVECO Operator’s manual CUMMINS QSB4.5 & 6.7 CUMMINS ENGINE ELE CIRCUIT |
Hyundai Crawler, Wheel Excavators Service Manuals: R110-7 R110-7A R1200-9 R130LC-3 R140LC-7 R140LC-7A R140LC-9 R140LC-9S R145CR-9 R15-7 R160,180LC-9 R160,180LC-9S R160LC-3 R160LC-7 R160LC-7A R16-7 R16-9 R180LC-3 R180LC-7 R180LC-7A R210,220LC-7H R210LC-3 R210LC-7 R210LC-7(#8001-) R210LC-7A R210LC-7H(#9001-) R210LC-9 R210NLC-7 R210NLC-7A R210NLC-9 R220LC-9S R220LC-9SH R22-7 R235LCR-9 R250LC-3 R250LC-7 R250LC-7A R250LC-9 R260LC-9S R27Z-9 R28-7 R290LC-3 R290LC-7 R290LC-7A R290LC-9 R300LC-7 R300LC-9S R300LC-9SH R305LC-7 R320LC-3 R320LC-7 R320LC-7A R320LC-9 R330LC-9S R35-7 R35Z-7 R35Z-7A R35Z-9 R360LC-3 R360LC-7 R360LC-7A R36N-7 R370LC-7 R380LC-9 R380LC-9SH R450LC-3 R450LC-7 R450LC-7A R480,520LC-9 R480,520LC-9S R500LC-7 R500LC-7A R55-3 R55-7 R55-7A R55-9 R60CR-9 R75-7 R800LC-7A R800LC-9 R80-7 R80-7A R80CR-9 R130W-3 R140W-7 R140W-7A R140W-9 R140W-9S R170W-3 R170W-7 R170W-7A R170W-9 R200W-3 R200W-7 R200W-7A R210W-9 R210W-9S R55W-7 R55W-7A R55W-9 R95W-3 | Hyundai Wheel Loaders Service Manuals: HL720-3 HL730(TM)-7 HL730(TM)-7A HL730(TM)-9 HL730-3 HL730TM-3 HL740(#0848~)/740TM-3(#0251~) HL740(TM)-7 HL740(TM)-7A HL740(TM)-9 HL740-3(~#0847) HL740TM-3(~#0250) HL750 HL750TM HL757(TM)-7A HL757(TM)-9 HL757-7 HL757TM-7 HL760(#1001~#1301) HL760(#1302~) HL760-7 HL760-7A HL760-9 HL770(#1001~#1170) HL770(#1171~) HL770-7 HL770-7A HL770-9 HL780-3 HL780-3A HL780-7A HL780-9 SL760 | Skid Steer Loaders Service Manuals: HSL810 HSL650-7 HSL850-7 HSL650-7A HSL850-7A T-SERIES HSL500T HSL600T-680T HSL800T HSL1500T Engines Service Manuals: CUMMINS ENGINE ELE CIRCUIT CUMMINS QSB4. 5 AND 6.7 CUMMINS QSC8.3 AND QSL9(Tier2) CUMMINS QSC8.3 AND QSL9(Tier3) CUMMINS QSM11 GM 4.3L HYUNDAI D4DA HYUNDAI D6A HYUNDAI D6B HYUNDAI L4GC ISUZU 4JG2 IVECO F4GE IVECO Operator’s manual KUBOTA 03-M-E2B KUBOTA Operator’s manual KUBOTA V2203M-E3B KUBOTA V3300 KUBOTA V3307DI-E3B KUBOTA V3600 LPG BI-FUEL IMPCO S/MANUAL MITSUBISHI 4G63-32HL, 4G64-33HL MITSUBISHI D04FD-TAA MITSUBISHI L2(A,B,E), L3(A,B,E) MITSUBISHI L-SERIES MITSUBISHI S4K, S6K MITSUBISHI S4S, S6S MITSUBISHI S6S-T MITSUBISHI SL,SM MITSUBISHI SL-SERIES YANMAR 3TNV, 4TNV YANMAR 4TNE94, 98, 106 YANMAR 4TNV94L YANMAR FUEL INJECTION YANMAR TNV ELEC T-SHOTTING YANMAR TNV SERIES-ECM YANMAR TNV-Series Service Tool Manual |
Технические характеристики
- Общая масса – 8050 кг
- Название двигателя – CNH 445TA/ML5
- Параметры ДВС: 4 цилиндра, 4,5 литра, 97 л. с., 400 Н/м
- Скорость – 47 км/час (максимальная)
- Объем колесной базы – 2175 мм
- Высота точки подвеса рабочего органа/вылет кромки ковша – 3460/830 мм
- Вместимость бачков топливного бака/системы охлаждения/гидравлики – 145/24/126 литров
- Глубина копания/высота выгрузки – 4369/3923 мм
- Высота копания – 6800-5875 мм.
Обзор популярных моделей
Сегодня время компания Case производит экскаваторы-погрузчики 3 и 4 серий.
Модельный ряд их отличается следующими показателями:
- высотой погрузки и разгрузки;
- максимальной высотой подъема ковша;
- глубиной копания;
- углом поворота ковша;
- грузоподъёмностью.
Case 695
Особенности модели:
Технические характеристики | Ед. измерения | Показатель |
Эксплуатационная масса | т. | 8.7 |
Мощность | кВт | 77 |
Глубина копания грунта | м. | 4.9 |
Объем ковша экскаватора | м3 | 0.3 |
Максимальная скорость движения вперед | км/час | 39 |
Трансмиссия | — | автоматическая powershift |
Тип двигателя | экологический, модель 445-А турбо | |
Объем двигателя | л | 4-5 |
Крутящий момент | кол-во оборотов | 516 |
Цилиндры двигателя | шт. | 4 |
Наососы | шт. | 2 |
Объем топливного бака | л. | 135 |
Case 695 ST
Особенности модели:
- более комфортабельная кабина;
- колёса одинакового размера;
- возможность выполнять 6 действий.
Фото экскаватора погрузчика case 695 ST
Технические характеристики | Ед. измерения | Показатель |
Эксплуатационная масса | т. | 8.8 |
Максимальная скорость движения вперед | км/час | 41 |
Максимальная глубина копания | м. | 5.8 |
Объем ковша впереди | м3 | 1.2 |
Объем ковша сзади | м3 | 0.36 |
Мощность двигателя | л.с. | 110 |
Объем двигателя | л | 4.5 |
Крутящий момент | кол-во оборотов | 516 |
Тип двигателя | модель | 445TAEGH турбо |
Объем бака для топлива | л. | 145 |
Цилиндры | шт. | 4 |
Насосы | шт. | 1 |
Case 580
Особенности модели:
- снабжена сельскохозяйственными и промышленными шинами;
- тормоза перемещены в ступицы;
- сдвоенный насос.
Фото экскаватора погрузчика case 580
Технические характеристики | Ед. измерения | Показатель |
Эксплуатационная масса | т. | 8.1 |
Максимальная глубина копания грунта | м. | 5.5 |
Объем ковша | м3 | 0.35 |
Мощность двигателя | л.с. | 97 |
Максимальный крутящий момент | кол-во оборотов | 400 |
Тип двигателя | модель | 445TA турбо |
Объем топливного бака | л. | 145 |
Цилиндры | шт. | 4 |
Насосы | шт. | 2 |
Трансмиссия | — | автоматическая |
Case 580 T
Особенности модели:
- снабжена обратной лопатой;
- сокращено количество вредных выбросов в атмосферу;
- имеется блокируемые дифференциал;
- улучшен обзор из кабины.
Технические характеристики | Ед. измерения | Показатель |
Эксплуатационная масса | т. | 8.5 |
Тип двигателя | модель | 445ТА |
Мощность двигателя | л.с. | 97 |
Объем топливного бака | л. | 145 |
Максимальная глубина копания грунта | м. | 5.8. |
Максимальный крутящий момент | кол-во оборотов | 453 |
Максимальная скорость движения вперед | км/час | 40 |
Цилиндры | шт. | 4 |
Насосы | шт. | 2 |
Трансмиссия | — | механическая |
Описанный модельный ряд далеко не полный. Это наиболее популярные разновидности серий 3 и 4.
Компания Case своим широким ассортиментом способна удовлетворить требования любого покупателя.
Гидромолот Soosan SB130 – описание, технические характеристики, цена
Технические характеристики:
Масса, кг — 2833
Масса экскаватора, т — 30-45
Частота ударов, уд./мин. — 250-400
Энергия удара, (по CIMA / max), Дж — 5056 / 9360
Рабочее давление, атм — 160-180
Расход масла, л/мин — 200-260
Диаметр рабочего инструмента, мм — 165
Длина рабочего инструмента, мм — 1500 – 1600
Длина гидромолота с рабочим инструментом, мм — 2891
Длина гидромолота без рабочего инструмента, мм — 2084
Диаметр рукава, мм (дюйм) — 32 (1&8242; BSP)
Цена TR-F: По запросу
Цена TS‐P: По запросу
Гидромолот Soosan SB130 устанавливается на тяжелый экскаватор от 30 до 45 тонн. Гидромолот позволяет выполнить широкий спектр работ на строительных площадках по разработке скальных грунтов, а также для дробления негабарита с высокой прочностью (гранит, диабаз, гранит габбро, базальт и другие высокопрочные материалы).
Применяется для разрушения опор мостов, сноса строений при больших объемах работ.Проводить работы можно в любых пространственных положениях, в том числе горизонтальном.
Перед началом работы гидромолота необходимо изучить руководство по эксплуатации и приемы безопасной работы. Изготовитель гарантирует высокую производительность и надежную работу гидромолотов при соблюдении требований инструкции.
Применяемость на экскаваторах
Terex | эскаваторы | Terex TXC300 LC-1, Terex TXC340 LC-1 |
New Holland | эскаваторы | E265LC, E305 |
Hyundai | эскаваторы | ROBEX 250LC-7,ROBEX 290LC-7,ROBEX 320LC-7, ROBEX 360LC-7 |
Hitachi | эскаваторы | ZAXIS 270LC, ZX330LC, ZX450LC, ZX270LC-3, ZX330LC-3, ZX350LC-3, ZX400LC-3 |
Caterpillar | эскаваторы | 325DL, 330D / 330DL /330DL ME |
Komatsu | эскаваторы | Komatsu PC300-7, PC400-7 |
JCB | эскаваторы | JS-290, JS-330 |
DAEWOO-DOOSAN | эскаваторы | S255LC-V/300/340/420 |
Volvo | эскаваторы | EC290B, EC360B |
Case | эскаваторы | CX290B, CX350B, CX370B |
Россия | эскаваторы | ВЭКС-30L, ЭО-5126, ЭО-5225, КРАНЭКС ЕК-330, ЕК-400, |
HIDROMEK | эскаваторы | HMK 300LC |
Case CX290B Гидравлический экскаватор – характеристики, размеры, размер, вес
Технические характеристики
Выбор стрелы и рукояти (экскаватор) 1
Полная транспортная длина устройства:
34,42 фута в
Полная транспортная высота устройства:
11,36 фута в дюймах
Максимальная высота стрижки грунта
34,08 фута в
Уровень максимальной загрузки
24,17 футов в дюймах
Максимальный горизонтальный вылет на уровне земли
36. 08 футов в
Максимальная глубина копания вертикальной стены
22 фута в
Максимальная глубина копания
24,92 фута в дюймах
Выбор стрелы и рукояти (экскаватор) 1
Стрела 20’2 ″ (6150 мм) / Рукоять 11’10 ”(3600 мм)
Выбор стрелы и рукояти (экскаватор) 2
Полная транспортная длина устройства:
34,33 фута в
Максимальная высота стрижки грунта
33 фута в
Полная транспортная высота устройства:
10.7 футов в
Уровень максимальной загрузки
23,25 фута в дюймах
Максимальный горизонтальный вылет на уровне земли
34,42 фута в
Максимальная глубина копания вертикальной стены
20.08 футов в
Максимальная глубина копания
23,33 фута в дюймах
Выбор стрелы и рукояти (экскаватор) 2
Стрела 20’2 ″ (6150 мм) / Рукоять 10’5 ″ (31800 мм)
Выбор стрелы и рукояти (экскаватор) 3
Полная транспортная длина устройства:
34. 42 фута в
Максимальная высота стрижки грунта
32,58 фута в дюймах
Уровень максимальной загрузки
22,83 фута в дюймах
Полная транспортная высота устройства:
10.96 футов в дюймах
Максимальный горизонтальный вылет на уровне земли
21,92 фута в дюймах
Максимальная глубина копания вертикальной стены
18,93 фута в дюймах
Максимальная глубина копания
21,58 фута в дюймах
Выбор стрелы и рукояти (экскаватор) 3
Стрела 20 футов 2 дюйма (6150 мм) / рукоять 8 футов 8 дюймов (2650 мм)
Информация о размерах
Клиренс
19 футов в дюймах
Максимальная высота
10.08 футов в
Ширина треков
11,17 футов в дюймах
Полная горизонтальная длина пути на земле
13,08 футов в дюймах
Номинальный радиус поворота хвостовой части
10,33 фута в дюймах
Снятие зазор противовеса
47 футов в
Характеристики ходовой части
Ширина колеи
8,5 футов в дюймах
Размер обуви
31,5 дюйма
Макс. скорость хода
3,5 миль / ч
Давление, оказываемое шинами или гусеницами на землю:
6.2 фунта на квадратный дюйм
Количество башмаков на сторону
50
Количество поддерживающих роликов с каждой стороны
2
Количество опорных катков с каждой стороны
9
Тяга дышла
52425 фунтов
Технические характеристики
Технические характеристики двигателя
Сколько цилиндров у двигателя?
6
Марка
2353
Модель
6HK1YSS, сертификация Tier III
Чистая мощность двигателя
207 л.с.
оборотов в минуту
1800 об / мин
Крутящий момент Н-м
627 фунтов · фут
Объем двигателя
475 у.е. в
Конструкция двигателя
с турбонаддувом
Крутящий момент (оборотов в минуту)
1500 об / мин
Функциональные характеристики
Базовая масса станка
65697 фунтов
Емкость стандартных топливных баков
118. 9гал
Емкость охлаждающей жидкости:
7,7 галлона
Объем гидравлической жидкости в гидравлических машинах
79,3 галлона
Значение рабочего напряжения
24 В
Сколько масла нужно автомобилю:
10,1 галлона
Объем жидкости привода поворота
1,6 галлона
Сила тока
50 ампер
Давление предохранительного клапана H / S:
4975 фунтов на квадратный дюйм
Гидравлический Какой объем насоса:
64.2 галлона / мин
Механизм поворота
Скорость поворота
10,2 об / мин
Ковши
Минимальная вместимость ковша
0,8 ярда3
Максимальная вместимость ковша
2,2 ярда 3
Экскаваторы б / у-2004 Case CX290 – Heavy Equipment Zone
Описание продукта
Экскаваторы б / у-2004 Case CX290
2004 Case CX290 Экскаватор Большой палец и ковш включены 7000 часов Стальная клетка над лобовым стеклом Уплотнения в насосе протекают, но работают и работают нормально
Требуется финансирование Нажмите здесь
Экскаваторы б / у-2004 Case CX290
Вариант стрелы / рукояти
А. ТРАНСПОРТНАЯ ДЛИНА УСТАНОВКИ 34,2 фута на 10430 мм
C. ВЫСОТА ОТГРУЗКИ УСТАНОВКИ 11,4 фута на 3480 мм
I. МАКСИМАЛЬНАЯ ВЫСОТА РЕЗКИ 34,1 фута на 10390 мм
J. МАКСИМАЛЬНАЯ ВЫСОТА ЗАГРУЗКИ 24,1 фута на 7360 мм
K. МАКСИМАЛЬНАЯ ВЫСОТА ДО ЗЕМЛИ 36,1 фута на 11000 мм
L. МАКС.ГЛУБИНА КОПАНИЯ В ВЕРТИКАЛЬНОЙ СТЕНЕ 21,8 фута на 6650 мм
M. МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ 24,9 фута на 7590 мм
Размеры
B. НА ЗЕМЛЕ 12,9 фута в 3930 мм
E. ДОРОЖНОСТЬ ПО ЗЕМЛЕ 1.6 футов на 490 мм
G. ВЫСОТА ДО ВЕРХА КАБИНЫ 10 футов на 3050 мм
H. РАДИУС ПОВОРОТА ЗАДНЕЙ ЧАСТИ 10,4 фута на 3180 мм
O. ПРОТИВОВЕСНЫЙ ЗАЗОР 3,9 фута на 1200 мм
Ходовая часть
F. ГУСЕНИЧНЫЙ ИЗМЕРИТЕЛЬ 8,5 футов на 2600 мм
N. РАЗМЕР ОБУВИ 31,5 дюйма 800 мм
Спецификация
Двигатель
MAKE Case
МОДЕЛЬ 6TAA-5904
МАССОВАЯ МОЩНОСТЬ 190 л. МОМЕНТ, ИЗМЕРЕННЫЙ ПРИ 1400 об / мин
МАКСИМАЛЬНЫЙ МОМЕНТ 487 фунт-фут 660.3 Нм
КОЛИЧЕСТВО ЦИЛИНДРОВ 6
ВСАСЫВАНИЕ С турбонаддувом
В рабочем состоянии
РАБОЧИЙ ВЕС 64725 фунтов 29358,8 кг
ОБЪЕМ ТОПЛИВА 90 галлонов 340,7 л
ОБЪЕМ ЖИДКОСТИ СИСТЕМЫ ОХЛАЖДЕНИЯ1 ДВИГАТЕЛЬ 7,6 галлонов 28,9 МЕСТОРОЖДЕНИЕ
ОБЪЕМ ГИДРАВЛИЧЕСКОГО МАСЛЯНОГО НАСОСА
ГАЛЛОН ГИДРАВЛИЧЕСКОГО СОЛНЦА 6,3 24 л
ОБЪЕМ ЖИДКОСТИ ПОВОРОТНОГО ПРИВОДА 1,6 галлона 6 л
РАБОЧЕЕ НАПРЯЖЕНИЕ 24 В
СИСТЕМА ПОДАЧИ ГЕНЕРАТОРА 45 А
ДАВЛЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ 4975 psi 238,2 кПа НАСОС ГИДРАВЛИЧЕСКОЙ НАСОСЫ
58. 4 галл / мин 221 л / мин
Механизм поворота
СКОРОСТЬ ПОВОРОТА 10,4 об / мин
Ходовая часть
КОЛИЧЕСТВО ОБУВИ НА СТОРОНУ 47
РАЗМЕР ОБУВИ 31,5 дюйма 800 мм
КОЛИЧЕСТВО КАТКИНОВ НА СТОРОНЕ 2
КОЛИЧЕСТВО ГУСЕНИЧНЫХ РОЛИКОВ НА СТОРОНУ 8
КОЛИЧЕСТВО ГУСЕНИЧНЫХ РОЛИКОВ НА СТОРОНУ 8
ДАВЛЕНИЕ 6,2 фунта / кв. Дюйм 42,7 кПа
МАКСИМАЛЬНАЯ СКОРОСТЬ ХОДА 3,2 миль / ч 5,1 км / ч
ТЯГА НА РУКОЯТНИКЕ 53954 фунта 240 кН
ГУСЕНИЧНЫЙ ИЗМЕРИТЕЛЬ 8,5 футов в дюймах 2600 мм
Экскаваторы б / у-2004 Case CX290
Ковши
ОБЪЕМ ОБОРУДОВАНИЯ КОВША 1,3 ярда3 0,99 м3
МИНИМАЛЬНАЯ ВМЕСТИМОСТЬ КОВША 0.79 ярдов3 0,6 м3
МАКСИМАЛЬНАЯ ВМЕСТИМОСТЬ КОВША 2,2 ярда3 1,6 м3
Вариант стрелы / рукояти (HEX) 1
ОПЦИЯ СТРЕЛЫ / РУКОЯТИ (HEX) 1 стрела 20 футов 2 дюйма (6150 мм) / рукоять 12 футов 0 дюймов (3660 мм)
ВЫСОТА ОТГРУЗКИ УСТАНОВКИ 11,4 фута на 3480 мм
ТРАНСПОРТНАЯ ДЛИНА УСТРОЙСТВА 34,2 фута на 10430 мм
МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ 24,9 фута на 7590 мм
МАКСИМАЛЬНАЯ ВЫДЕЛКА ПО ЗЕМЛЕ 36,1 фута на 11000 мм
МАКСИМАЛЬНАЯ ВЫСОТА РЕЗКИ 34,1 фута на 10390 мм
МАКСИМАЛЬНАЯ ВЫСОТА НАГРУЗКИ 24,1 футов на 7360 мм
МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ В ВЕРТИКАЛЬНОЙ СТЕНЕ 21,8 фута на 6650 мм
Опция стрелы / рукояти (HEX) 2
ОПЦИЯ СТРЕЛЫ / РУКОЯТИ (HEX) 2 Стрела 20 футов 2 дюйма (6150 мм) / рукоять 10 футов 6 дюймов (3200 мм)
ОТГРУЗОЧНАЯ ВЫСОТА УСТАНОВКИ 10. 8 футов на 3280 мм
ТРАНСПОРТНАЯ ДЛИНА УСТАНОВКИ 34,2 фута на 10410 мм
МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ 23,5 фута на 7150 мм
МАКСИМАЛЬНАЯ ВЫХОДА ПО ЗЕМЛЕ 34,6 фута на 10540 мм
МАКСИМАЛЬНАЯ ВЫСОТА РЕЗКИ 33,2 фута на 10110 мм
МАКСИМАЛЬНАЯ ВЫСОТА НАГРУЗКИ 23,3 фута на дюйм 7090 мм
МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ В ВЕРТИКАЛЬНОЙ СТЕНЕ 19,8 футов на 6040 мм
Опция стрелы / рукояти (HEX) 3
ОПЦИЯ СТРЕЛЫ / РУКОЯТИ (HEX) 3 Стрела 20 футов 2 дюйма (6150 мм) / рукоять 8 футов 9 дюймов (2660 мм)
ОТГРУЗКА ВЫСОТА УСТАНОВКИ 10,8 фута 3280 мм
ТРАНСПОРТНАЯ ДЛИНА УСТАНОВКИ 34,2 фута 10410 мм
МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ 21.8 футов на 6640 мм
МАКСИМАЛЬНЫЙ ВЫХОД ПО ЗЕМЛЕ 33,1 фута на 10100 мм
МАКСИМАЛЬНАЯ ВЫСОТА РЕЗКИ 32,9 футов на 10030 мм
МАКСИМАЛЬНАЯ ВЫСОТА НАГРУЗКИ 22,9 футов на 6990 мм
МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ ПО ВЕРТИКАЛЬНОЙ СТЕНЕ 18,6 футов на 5660 мм
Размеры
ВНЕШНЯЯ ШИРИНА ГУСЕНИЦ 11,2 фута на 3400 мм
ВЫСОТА ДО ВЕРХА КАБИНЫ 10 футов на 3050 мм
ДОРОЖНЫЙ ЗАЗОР 1,6 фута на 490 мм
ПРОТИВОВЕСНЫЙ ЗАЗОР 3,9 фута на 1200 мм
РАДИУС ПОВОРОТА ХВОСТОВИКА 10,4 фута на 3180 мм
ДЛИНА НАЗЕМНОЙ ГУСЕНИЦЫ 12,9 футы в 3930 мм
Экскаваторы б / у-2004 Case CX290
Эта информация взята с сайта продавца или производителя и может быть найдена там.
Некоторая информация, приведенная выше, относится к новому устройству, и его технические характеристики должны использоваться только в качестве справки и могут отличаться от приведенного выше устройства. Используйте это только для справки. Пожалуйста, позвоните производителю для проверки данных.
СЛУЧАЙ CX290B EXCAVATOR Инструкция по эксплуатации – PDF СКАЧАТЬ – HeyDownloads
СЛУЧАЙ CX290B EXCAVATOR Инструкция по эксплуатации
ВИДЕО АНОНС РУКОВОДСТВА:ИЗОБРАЖЕНИЙ PREVIEW РУКОВОДСТВА:
ОПИСАНИЕ:
- Ваша машина спроектирована и изготовлена в соответствии с высочайшими стандартами качества.Соответствует всем действующим правилам техники безопасности. Однако никогда нельзя полностью исключить риск несчастных случаев. Поэтому необходимо соблюдать элементарные правила безопасности и меры предосторожности. Внимательно прочтите это руководство, уделяя особое внимание инструкциям по безопасности, эксплуатации и техническому обслуживанию, чтобы избежать риска получения травм при эксплуатации или обслуживании машины.
- Используйте это руководство в качестве руководства. Ваша машина останется надежным рабочим инструментом при условии ее содержания в хорошем рабочем состоянии и надлежащего обслуживания.Стандартное навесное оборудование и оборудование, доступные для использования с этой машиной, предназначены для общих землеройных работ, погрузочно-разгрузочных работ и т.д. убедитесь, что машина подходит для этого вида работ.
- Не используйте эту машину для каких-либо целей или задач, кроме описанных в данном руководстве. Если машина будет использоваться для работы с использованием специальных приспособлений, принадлежностей или оборудования, проконсультируйтесь с вашим дилером CASE, чтобы убедиться, что любые внесенные изменения или модификации соответствуют техническим характеристикам машины и преобладающим требованиям безопасности. Строго соблюдайте все требования законодательства. Любая модификация или адаптация, не одобренная производителем, может привести к аннулированию первоначального соответствия машины требованиям безопасности и гарантии.
CASE CX290B ЭКСКАВАТОР РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ГЛАВА 1
ОБЩАЯ ИНФОРМАЦИЯ
Владельцу 1-1
Идентификационные номера 1-4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ 2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ 1-5
Содержание 2-1
Правила безопасности 2-3
Техника безопасности 2-4
Персональная безопасность 2-5
Зона безопасности 2-5
Эксплуатация машины 2-6
Меры предосторожности при запуске и останове 2-7
Меры предосторожности при использовании ремня безопасности 2- 11
Таблички по технике безопасности 2-12
ГЛАВА 3
ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
Содержание 3-1
Двери кабины 3-3
Подножки и ручки доступа 3-4
Органы управления в отсеке оператора 3-5
Рычаг отмены функций и предохранительная штанга 3 -11
Переключатель управления 3-20
Противоугонное устройство 3-21
Система автоматического регулирования температуры 3-22
Рычаги и педали управления движением 3-31 Характеристики кабины
3-33
ГЛАВА 4
ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
Содержание ts 4-1
Период обкатки новой машины 4-3
Перед запуском машины 4-3
Работа двигателя 4-5
Базовая операция 4-6
Проверка двигателя 4-8
Ход машины 4-11
Транспортировка Машина 4-22
Хранение машины 4-24
ГЛАВА 5
СМАЗКА, ФИЛЬТРЫ И ЖИДКОСТИ
Содержание 5-1
Общие меры безопасности перед обслуживанием 5-3
Жидкости и смазочные материалы 5-7
Краткое руководство по смазке и техническому обслуживанию Таблица 5-8 Смазка двигателя
5-10
II 87364351 NA Выпущено 01-07 Bur
ГЛАВА 6
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКИ
Содержание 6-1 Гусеницы
6-3
Общее обслуживание 6-5
Замена ковша 6- 9
Обслуживание кабины 6-12
Проверка крутящего момента оборудования 6-15
Таблицы крутящего момента 6-16
ГЛАВА 7
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Содержание 7-1
Электрическая система 7-3
Предохранители и реле 7-7
ГЛАВА 8
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Содержание 8-1
Технические характеристики двигателя 8-3
Гидравлическая система 8-4
Регулирующий клапан 8-4
Поворот 8-4
Ход 8-4
Грузы 8-4
Устройства безопасности 8-5
Отсек оператора 8-5
Кабина 8-5
Моноблочная стрела 8-5
Рукоятки 8-5
Размеры машины 8-6
ГЛАВА 9
ИНДЕКС
ЯЗЫК: АНГЛИЙСКИЙ
СТРАНИЦЫ: 182
ЗАГРУЖАЕМЫЕ: ДА
ТИП ФАЙЛА: PDF
Общие запросы
Запросов пока нет.
CASE CX290 Excavator Operator’s Manual – PDF DOWNLOAD – HeyDownloads
CASE CX290 Excavator Operator’s Manual
ВИДЕО ПРОСМОТР РУКОВОДСТВА: 9283 9027 OF27 OF27- CX290 состоит из ходовой части с гусеницами и подшипника поворотной платформы, который поддерживает раму верхней конструкции.Рама верхней конструкции поддерживает навесное оборудование в передней части машины, а также двигатель, гидравлическую систему и кабину. Когда оператор нажимает на органы управления, насос переменной производительности с приводом от двигателя подает гидравлическую жидкость под давлением к регулирующим клапанам.
- Регулирующие клапаны распределяют гидравлическую жидкость по различным цилиндрам и гидравлическим двигателям. Система охлаждения и маслоохладитель поддерживают температуру жидкости до нормальной рабочей температуры. Ваша машина спроектирована и изготовлена в соответствии с высочайшими стандартами качества.
- Соответствует всем действующим правилам техники безопасности. См. «Официальные документы». Однако никогда нельзя полностью исключить риск несчастных случаев. Поэтому необходимо соблюдать элементарные правила безопасности и меры предосторожности.
- Внимательно прочтите это руководство, уделяя особое внимание инструкциям по безопасности, эксплуатации и техническому обслуживанию, чтобы избежать риска травм при эксплуатации или обслуживании машины. Используйте это руководство как руководство. Ваша машина останется надежным рабочим инструментом при условии ее содержания в хорошем рабочем состоянии и надлежащего обслуживания.
CASE CX290 Руководство по эксплуатации экскаватора
ВЛАДЕЛЬЦУ 1
ЭКСКАВАТОР CX290 1
ВЛАДЕЛЬЦУ (ПРОДОЛЖЕНИЕ) 2
ПРАВАЯ, ИДЕРС.
ТИП, СЕРИЙНЫЙ НОМЕР И ГОД ИЗГОТОВЛЕНИЯ 5
КОМПОНЕНТЫ МАШИНЫ 6
ОБОЗНАЧЕНИЕ ОСНОВНЫХ КОМПОНЕНТОВ 6
ПРАВИЛА БЕЗОПАСНОСТИ 7
ТЕХНИЧЕСКАЯ БЕЗОПАСНОСТЬ 8
ЛИЧНАЯ БЕЗОПАСНОСТЬ 9
ПЕРЕД ЭКСПЛУАТАЦИЕЙ 10
ЭКСПЛУАТАЦИЯ МАШИНЫ 11
ПОЖАРНАЯ ЭКСПЛУАТАЦИЯ ИЛИ ПРЕДОТВРАЩЕНИЕ ВЗРЫВА 14
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 15
ПЕРЕД ИСПОЛЬЗОВАНИЕМ МАШИНЫ 17
ЗОНА БЕЗОПАСНОСТИ 20
ПАРКОВКА МАШИНЫ 20
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 21
НАКЛЕЙКИ 23
СИГНАЛЫ РУЧНЫХ СИГНАЛОВ 34
КОНТРОЛЬНЫЕ ПРИБОРЫ
КОНТРОЛЬНЫЕ ПРИБОРЫ
ОРГАНЫ УПРАВЛЕНИЯ ОПЕРАТОРА 42
РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И СВЯЗАННЫХ КОМПОНЕНТОВ 42
ПРАВАЯ РУКА УПРАВЛЕНИЯ 45
ЛЕВАЯ РЫЧАГ УПРАВЛЕНИЯ 46
ДИСПЛЕЙ СИСТЕМЫ И ПАНЕЛЬ УПРАВЛЕНИЯ 48-56
УСТРОЙСТВО ПРОТИВОУГОННОЙ 57
ПОВОРОТ РУЧКИ И ВЕРХНЕЙ СТРУКТУРЫ 60
ЛЕВЫЙ РЫЧАГ УПРАВЛЕНИЯ 60
СТРЕЛА И КОВШ 61
ПРАВЫЙ РЫЧАГ УПРАВЛЕНИЯ 61
62
ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ
ПОВОРОТНЫЙ РЫЧАГ И ВЕРХНЯЯ ЧАСТЬ КУЗОВА ЛЕВЫЙ РЫЧАГ УПРАВЛЕНИЯ 62
ДОПОЛНИТЕЛЬНАЯ СПОСОБНОСТЬ УПРАВЛЕНИЯ 63
СТРЕЛА И КОВШ ПРАВЫЙ РЫЧАГ УПРАВЛЕНИЯ 63
РЫЧАГЫ УПРАВЛЕНИЯ ХОДОМ И ПЕДАЛИ 64
СИДЕНЬЕ ОПЕРАТОРА 73
ПЕРЕДНЕЕ ПЕРЕДНЕЕ СТЕКЛО 79
ВЕТРОВОЕ СТЕКЛО 77
ВЫХОД 80
ТОПЛИВНЫЙ БАК 82
ЗЕРКАЛА ЗАДНЕГО ВИДА 83
БОКОВЫЕ ДВЕРИ 84
КАПОТ ДВИГАТЕЛЯ 85
НИЖНИЕ ПАНЕЛИ 87
БАК ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА 87
ПОДЪЕМНЫЙ БАК КОВША (ПОДЪЕМНОЕ УСТРОЙСТВО КОВША) 88
ОТВЕРСТИЯ БУКСИРОВКИ
ДЕРЖАТЕЛЬ БУКСИРОВКИ
ДОПОЛНИТЕЛЬНО) 91
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 93
ПЕРЕД ЭКСПЛУАТАЦИЕЙ МАШИНЫ 93
РАБОТА МАШИНЫ 94
ПЕРИОД ОБКАТКИ 96
ЗАЩИТА ОТ ВАНДАЛА 97 9028 1 ЗАПУСК ДВИГАТЕЛЯ 99
ПОДВЕДЕНИЕ МАШИНЫ ДО РАБОЧЕЙ ТЕМПЕРАТУРЫ 102
ЭКСПЛУАТАЦИЯ ДВИГАТЕЛЯ 103
ЭКСПЛУАТАЦИЯ МАШИНЫ В ХОЛОДНУЮ ПОГОДУ 104
ЭКСПЛУАТАЦИЯ МАШИНЫ В ГОРЯЧУЮ ПОГОДУ 104
ОСТАНОВКА ДВИГАТЕЛЯ 106
МАШИНА 109 РАБОТА МАШИНЫ 107
LIFEL 9028 МАШИНА 112
ПОДЪЕМ НАГРУЗКИ С МАШИНОЙ 112
ЭКСПЛУАТАЦИЯ МАШИНЫ В ВОДЕ 114
РАБОТА С МАШИНОЙ НА СКЛОННОМ основании 114
ЭКСПЛУАТАЦИЯ КОВША 115
ПАРКОВКА МАШИНЫ 116
ДОПОЛНИТЕЛЬНАЯ ГИДРАВЛИЧЕСКАЯ МАШИНА
9028 ТРАНСПОРТНАЯ МАШИНА
9028 ДОПОЛНИТЕЛЬНАЯ ПОДЪЕМНИК ЖИДКОСТИ И СМАЗОЧНЫЕ СМАЗКИ 129
ЧАСОМЕТР 130
ЕЖЕДНЕВНЫЙ ОСМОТР 130
ИНТЕРВАЛЫ 132
МОТОРНОЕ МАСЛО 134
ОБЪЕМ И ХАРАКТЕРИСТИКИ ЖИДКОСТИ И СМАЗКИ 136
ГИДРАВЛИЧЕСКАЯ ЖИДКОСТЬ КАРТА ГИДРАВЛИЧЕСКОЙ ЖИДКОСТИ 141
СМАЗКА СМАЗКИ 14281 9028 СМАЗКА СМАЗКИ 14281 9028 СМАЗКА СМАЗКИ 1428 УРОВНИ 142
ДВИГАТЕЛЬ 144
СИСТЕМА ОХЛАЖДЕНИЯ 147
ТОПЛИВНАЯ СИСТЕМА 150
СБРОС ДАВЛЕНИЯ В ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ 152
ГИДРАВЛИЧЕСКАЯ СИСТЕМА 154
ОБРАТНЫЙ ФИЛЬТР 164
ВОЗДУШНЫЙ ФИЛЬТР 165
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 165
ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕКЛЮЧЕНИЯ 169
ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕДАЧИ ДВИГАТЕЛЯ 171 9028 ПЕРЕДАЧА ПЕРЕДАЧИ 9028 ПРИВОДНОЙ РЕМЕНЬ 178
ФИЛЬТР ТОПЛИВНОГО БАКА 179
ПРОВЕРКА И ОЧИСТКА МАШИНЫ 179
ПРОВЕРКА НА УТЕЧКУ ЦИЛИНДРА 180
ПЛАСТИКОВЫЕ И СМОЛОВЫЕ ДЕТАЛИ 180
ЗАМЕНА КОВША 181
ЗАМЕНА КОВША 181
ПРИВАРНАЯ МАШИНА 181
СОЕДИНИТЕЛЬ СВАРОЧНОЙ МАШИНЫ 9028 МОМЕНТЫ 187
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ 189
АККУМУЛЯТОРЫ 191
ПОДКЛЮЧЕНИЕ АККУМУЛЯТОРОВ 193
ЗАМЕНА ЛАМПОЧКИ 194
ХРАНЕНИЕ МАШИНЫ 197
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 199
ДВИГАТЕЛЬ 199
ГИДРАВЛИЧЕСКАЯ СИСТЕМА 20281 2028 ДИАПАЗОН ПЕРЕДАЧА 20281
ПОСЛЕ ПОСТАВКИ ПРОВЕРКА 215
ПОСЛЕ ПОСТАВКИ ПРОВЕРЬТЕ 217
ЯЗЫК: АНГЛИЙСКИЙ
СТРАНИЦЫ: 226
ЗАГРУЖАЕМЫЙ: ДА
ТИП ФАЙЛА: PDF
93 используется в том же руководстве ОБСЛУЖИВАЙТЕ свой автомобиль.
Общие вопросы
Запросы пока нет.
Ковш для экскаваторов CASE – Gentec Equipment
Выполняйте любые земляные работы, рытье траншей и рытье траншей лучше и быстрее с помощью наших превосходных ковшей для старых и новых экскаваторов CASE.
Чтобы максимально увеличить грузоподъемность вашего экскаватора CASE, вам необходимо найти экскаваторный ковш, который поможет вам сэкономить время и деньги. Ковши экскаваторов Gentec Equipment изготовлены из высокопрочной закаленной стали и обеспечивают оптимальное распределение нагрузки. Наши ковши имеют прямую кромку для лучшей очистки и финишной обработки при работе с почвой, обустройстве площадки и рытье траншей. Наконец, они оснащены стандартными зубьями, которые позволяют без проблем выполнять любые общие и тяжелые работы по копанию.
Характеристики ковша экскаватора:
- Весовой класс экскаватора: От 24 000 фунтов (12 тонн) до 80 000 фунтов (40 фунтов)
- Ширина: от 24 дюймов до 54 дюймов
- Боковые ножи: ¾ «до 1 ¼ “
- Режущие кромки: от 1 1/2″ до 2 “
- Износостойкие накладки и ремни: от ⅝” до 1 “
Gentec Equipment является производителем экскаваторных ковшей с 2000 года. Мы специализируемся на нашей специализации в строительстве, распределении, продаже и обслуживании навесного оборудования и вспомогательного оборудования для гражданского строительства, ландшафтного дизайна, строительства и лесного хозяйства по всей Канаде и США.
Простые в установке, наши экскаваторные ковши подходят для большинства старых и новых моделей экскаваторов CASE.
КОРПУС 9010B
КОРПУС 9020B
КОРПУС 9030B Узкий
КОРПУС 9030B
КОРПУС 9040B
КОРПУС 9050B
КОРПУС 9060B
КОРПУС CX130 с большим вылетом
КОРПУС CX130
КОРПУС CX1301
КОРПУС
КОРПУС CX1301
КОРПУС CX1301 CX180
КОРПУС CX210 Long Reach
КОРПУС CX210 NLC
КОРПУС CX210
КОРПУС CX210B
КОРПУС CX225
КОРПУС CX230
КОРПУС CX240 Long Reach
КОРПУС CASE CX240
CASEB 9028 CASE
CASE CX240
CASE 9028 CASE CASE
CASE 9028 CASE
CASE CX330
CASE CX350 NLC
CASE CX350
CASE CX350B
CASE CX460
CASE CX470B
CASE CX700
CASE CX700B
CASE CX800
У вас есть вопросы по ковшам для экскаваторов CASE? Вы ищете ковш определенного размера или модели? Не стесняйтесь обращаться к нам. Наша профессиональная команда всегда готова помочь вам найти всю необходимую информацию.
Бесплатная доставка для всех заказов. Заказы, размещенные до 12:00 (EST), кроме субботы, воскресенья и праздничных дней, будут отправлены в тот же день.
ГУСЕНИЧНЫЙ ЭКСКАВАТОР CASE CX290B Руководство по обслуживанию и ремонту
Если у вас есть ГУСЕНИЧНЫЙ ЭКСКАВАТОР CASE CX290B, это БОЛЬШОЕ РУКОВОДСТВО ПОЛУЧИТЬ.
В данном руководстве по обслуживанию гусеничного экскаватора CASE CX290B уделяется большое внимание практичности с точки зрения пользователей, а его содержание разумно организовано.Независимо от того, являетесь ли вы конечным пользователем, дистрибьютором или профессиональным техником, у нас есть для вас идеальный совет. Цели данного руководства – дать пользователям CASE CX290B ГУСЕНИЧНЫЙ ЭКСКАВАТОР понять конструкцию, базовое обслуживание и ремонт гусеничного экскаватора CASE CX290B, а также профессиональные методы капитального ремонта.
Если у вас есть это руководство, вы получите:
Простая идентификация компонентов;
Осторожная разборка;
Точные настройки;
Правильный текущий текущий ремонт;
Множество фотографий, иллюстраций и процедур, подробные инструкции по обслуживанию и эксплуатации, информация и т. Д.
Работа в соответствии с руководством позволяет вам:
понять состав вашего ГУСЕНИЧНОГО ЭКСКАВАТОРА CASE CX290B и функции каждой части;
Для того, чтобы ваш ГУСЕНИЧНЫЙ ЭКСКАВАТОР CASE CX290B всегда работал с максимальной производительностью;
Для поддержания вашего ГУСЕНИЧНОГО ЭКСКАВАТОРА CASE CX290B в хорошем состоянии для обеспечения вашей безопасности;
Для получения наилучшей гарантии в максимальной степени;
Иметь навыки и знания для ремонта и технического обслуживания;
Чтобы гарантировать вашу безопасность и максимально использовать ваш ГУСЕНИЧНЫЙ ЭКСКАВАТОР CASE CX290B, внимательно прочтите руководство.Только так вы сможете в полной мере насладиться удовольствием от использования.
Обложки руководства по сервисному ремонту:
1 ОБЩАЯ ИНФОРМАЦИЯ
Безопасность, общая информация и стандартные данные о крутящем моменте
Общие технические характеристики и специальные настройки крутящего момента
2 ДВИГАТЕЛЬ
Технические характеристики двигателя
Разборка и сборка двигателя
3 ТОПЛИВНАЯ СИСТЕМА
Топливный бак
Система топливного двигателя
4 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Поиск и устранение неисправностей электрической системы, электрических и электронных
Схемы электрооборудования и электрических цепей
5 UNDERCARRIAGE
Снятие и установка гусениц
6 ПРИВОД
Снятие и установка приводного двигателя и трансмиссии главной передачи
Сборка и разборка редуктора хода
7 ГИДРАВЛИКА ПОДКАРЯДА
8 ГИДРАВЛИКА ВЕРХНЕЙ КОНСТРУКЦИИ
Сброс давления a nd обеззараживание гидравлической системы, использование вакуумного насоса и удаление воздуха из компонентов
Технические характеристики, поиск и устранение неисправностей, проверки и настройки гидравлического давления
Снятие и установка гидравлического бака SM160B8002-0EN
Главный и пилотный насосы, снятие и установка
Управление главной гидравликой Клапан, снятие и установка
Блоки управления, снятие и установка
Главный гидравлический насос, разборка и сборка
Рычаги ручного управления, разборка и сборка
Рычаги ножного управления, разборка и сборка
Предохранительный клапан, разборка и сборка
Гидравлические функции
Ходовой гидравлический двигатель, разборка и сборка
Функции гидравлических компонентов
Подробная информация о продукте:
Формат файла: PDF
Язык: английский
Тип руководства: Руководство по ремонту
Совместимо : Все версии Windows и Mac
Если у вас возникнут вопросы, сразу же напишите нам.
Наш адрес электронной почты службы поддержки: [электронная почта защищена]
Большое спасибо за чтение.
Заплатите сегодня и мгновенно загрузите полное руководство.
Ссылка для загрузки также будет отправлена на вашу электронную почту.
Case Excavator Service Manual
CASE CX700 ГУСЕНИЧНЫЙ ЭКСКАВАТОР Руководство по ремонту и обслуживанию
Руководство по обслуживанию и ремонту гусеничного экскаватораCASE CX700 может легко помочь вам с любым ремонтом, который вам может понадобиться.Многие люди боятся прикасаться к своей машине, потому что это кажется трудным. Это верно только в том случае, если у вас нет ресурсов и инструментов на тот момент! Это руководство легко окупится при первой замене масла, свечи зажигания или замене воздушного фильтра!
В руководство включены изображения и простые инструкции о том, какие инструменты необходимы и как проводится ремонт. Только представьте, сколько можно сэкономить, сделав несложный ремонт самостоятельно.Вы можете сэкономить от сотен, если не тысяч долларов на счетах за ремонт, используя это руководство по ремонту и обслуживанию гусеничного экскаватора CASE CX700. Многие люди покупают это руководство только для того, чтобы иметь его под рукой, когда случится неизбежное. Рано или поздно нужно будет провести техническое обслуживание. Будьте готовы к этому, просто купив данное руководство по обслуживанию для дальнейшего использования! См. Ниже список элементов, которые охватывают большинство наших руководств. Некоторые руководства на самом деле охватывают больше элементов, которые даже не перечислены!
Обложки руководства по ремонту и обслуживанию:
1 ОБЩАЯ ИНФОРМАЦИЯ
Безопасность, общая информация и стандартные характеристики крутящего момента
Общие характеристики и специальные настройки крутящего момента
2 ДВИГАТЕЛЬ
Снятие и установка радиатора и двигателя
Технические характеристики двигателя
Разборка и сборка двигателя
3 ТОПЛИВНАЯ СИСТЕМА
Топливный бак, снятие и установка
Топливная система двигателя
4 ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Поиск и устранение неисправностей в электрических, электрических и электронных системах
Проверка и обслуживание аккумуляторных батарей и подключение вспомогательной аккумуляторной батареи
Компьютер и контроллер двигателя, снятие и установка
5 БАГАЖНИК
Снятие и установка гусениц
Катки
Звездочка
Натяжное колесо и натяжной амортизатор
6 ПРИВОД ПОЕЗДА
Сборка, снятие и установка редуктора ходового двигателя
Гидромотор ходовой, разборка и сборка
Редуктор поворота, снятие и установка
Редуктор поворотный, разборка и сборка
Редуктор ходовой, разборка и сборка
7 ГИДРАВЛИКА БЕЗОПАСНОСТИ
8 ГИДРАВЛИКА ВЕРХНЕЙ СТРУКТУРЫ
Сброс давления и обеззараживание гидравлической системы, использование вакуумного насоса и удаление воздуха из компонентов
Технические характеристики, поиск и устранение неисправностей, проверки и настройки гидравлического давления
Снятие и установка гидробака
Главный гидронасос и пилотные насосы, снятие и установка
Главный гидрораспределитель, снятие и установка
Навесные цилиндры, снятие и установка
Гидравлический вертлюг, снятие и установка
Блоки пилотные, снятие и установка
Электродвигатель поворота, снятие и установка
Главный гидронасос, разборка и сборка
Главный гидрораспределитель, разборка и сборка
Цилиндры навесные, разборка и сборка
Рычаги ручного управления, разборка и сборка
Рычаги ножного управления, разборка и сборка
Клапаны восьми электромагнитные, разборка и сборка
Предохранительный клапан, разборка и сборка
Клапан предохранительный
Гидравлический вертлюг, разборка и сборка
Электродвигатель поворотный, разборка и сборка
Гидравлические функции
Двигатель вентилятора, снятие и установка
Электродвигатель вентилятора, разборка и сборка
Вентиляторный насос, снятие, разборка, сборка и установка
Функции гидравлических компонентов
9 ВЕРХНЯЯ ЧАСТЬ
Верхняя часть, поворотная платформа и противовес
Стрела, рукоять и ковш
Сиденье и ремень безопасности
Кабина и оборудование кабины
Поиск и устранение неисправностей кондиционера
Разборка и сборка кондиционера
Обслуживание кондиционеров
Компоненты кондиционера
Снятие и установка приспособления, противовеса и боковой рамы
Гидравлическая схема большого размера
Электрическая схема большого размера
CASE CX700 ГУСЕНИЧНЫЙ ЭКСКАВАТОР Руководство по ремонту и сервисному обслуживанию в формате pdf, поэтому оно будет работать с компьютерами, включая WIN, MAC и т.
Добавить комментарий
