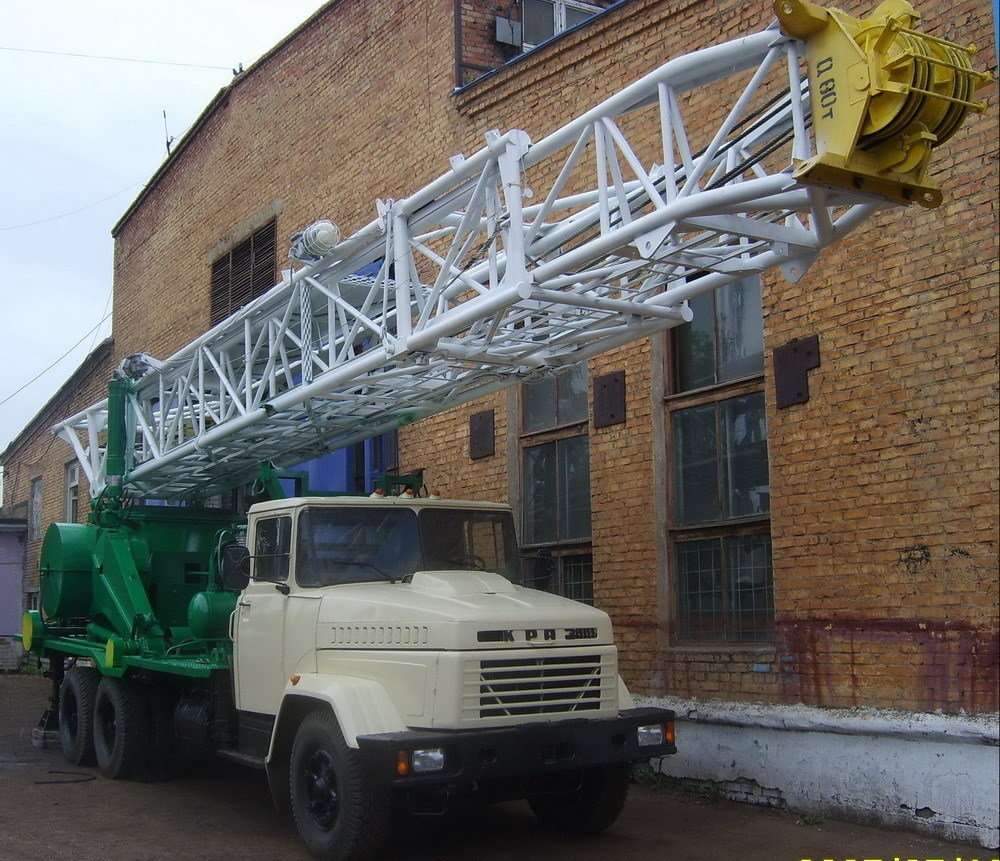

Установка подьемная УПА-60/80 на шасси КрАЗ 63221
Установка УПА-60/80 (далее – агрегат) предназначен для текущего ремонта, освоения и капитального ремонта нефтяных скважин, а также ведения буровых работ роторным способом или забойными двигателями (при соответствующей комплектации) скважин различного назначения: поисковых, гидрогеологических, водозаборных, эксплуатационных (нефтяных, газовых) в районах с умеренным и холодным климатом при температуре окружающего воздуха от – 45°С до + 45°С.
Категория размещения 1 по ГОСТ 15150-69.
Технические условия: ТУ 3666-024-96632822-2009
Агрегат позволяет производить следующие операции:
- передвижение по дорогам всех категорий;
- монтаж-демонтаж агрегата на скважине;
- монтаж и демонтаж скважинного оборудования;
- спускоподъемные операции с насосными штангами, насосно-компрессорными и бурильными трубами;
- механизированное свинчивание и развинчивание колонны НКТ и бурильных труб;
- постановку цементных мостов в скважинах через манифольд вышки;
- разбуривание песчаных пробок и цементных мостов ротором или забойным двигателем;
- ловильные и другие виды работ по ликвидации аварий;
- бурение скважин ротором или забойным двигателем;
- зарезку и бурение вторых стволов скважин;
- промывку скважин через манифольд вышки;
- освоение скважин после завершения буровых работ.
Основные технические характеристики установки буровой подъемной УПА 60/80 на шасси КрАЗ | ||
Наименование параметра характеристики | Значение параметра характеристики | |
Монтажная база | КРАЗ 63221 | |
Дополнительное оснащение шасси | счетчик мото-часов, искрогаситель, механизм экстренного перекрытия доступа воздуха в двигатель, механизм управления оборотами двигателя, отвод выхлопных газов на высоту 4м с искрогасителем (расположение – на левой стороне), расположение топливных баков на штатном месте | |
Приводной двигатель механизмов агрегата | ходовой двигатель транспортной базы | |
Тип двигателя | ЯМЗ-6521 или ЯМЗ-65852 (ЕВРО-4) | |
Допускаемая нагрузка на крюке с установкой оттяжек на грунт, кН (тс) | 80 | |
Допускаемая нагрузка на крюке без установки оттяжек на грунт, кН (тс) | 60 С установкой опоры | |
Установленная мощность, кВт (л с) | 243 (330) | |
Колесная формула | 6х6 | |
Грузоподъемность кН (тс) – номинальная | 800 (80) | |
Глубина текущего ремонта (НКТ 14кг/м),м | 4000 | |
Условная глубина бурения (колонной 24 кг/м), м | 2000 | |
Общая масса подъемной установки в транспортном положении, кг | 27830 | |
Габаритные размеры установки в транспортном положении, м | Длина | 13,5 |
Ширина | 2,52 | |
Высота | 4,2 | |
Лебёдка | ||
Тип | Двухскоростная, однобарабанная с дисковыми пневматическими муфтами | |
Тяговое усилие на барабане, кН (тс) | 91 (9,1) | |
Активная площадь тормозных лент, м2 | 1,4 | |
Угол охвата шкива тормозной лентой, градус | 330 | |
Диаметр тормозных шайб главного барабана, мм | 985 | |
Ширина тормозных шайб главного барабана, мм | 230 | |
Тормоз | двухленточный, с рычажным балансиром, с колодками 230х120х32 мм, с усиленным стопором | |
Скорость подъема крюкоблока, м/с | 0,015-1,6 | |
Мачта | ||
Тип | Двухсекционная, телескопическая, наклонная с открытой передней гранью, с опорой на заднюю стойку | |
Угол наклона при расстоянии от оси крюкоблока до оси задних аутригеров 2200± 20 мм , градус | 4±5´ | |
Высота мачты от земли до оси кронблока, м | 22,5 | |
Полезная высота подъема крюкоблока от земли, м | 18 | |
Система подъема | телескопические гидроцилиндры 2 шт. | |
Система выдвижения | тросовая, гидроприводной лебедкой | |
Талевая система | ||
Тип | С механизмом крепления и перепуска неподвижного конца талевого каната | |
Оснастка талевой системы | 3×4 | |
Диаметр каната по ГОСТ 16853-88 , мм | 25,5 | |
Наименьшая скорость подъёма крюкоблока, м/с, не более | 0,015 | |
Наибольшая скорость подъема крюкоблока, м/с, не менее | 1,6 | |
Кратность полиспаста | 6 | |
Канатоемкость, м | 500 | |
Вспомогательная гидроприводная лебёдка | ||
Допускаемая нагрузка на крюке, кН(тс) | 29,5 (3) | |
Давление в гидросистеме, МПа (кгс/см2) , не более | 11,8 (120) | |
Наибольшая скорость подъёма крюка, м/с | 0,3 | |
Давление холостого хода МПа (кгс/см2), не более | 0,98 (10) | |
Гидрораскрепитель резьбовых соединений | ||
Тип | Гидравлический | |
Максимальное тяговое усилие на штоке при давлении 10 МПа, кН (тс) | 50(5) | |
Давление рабочей жидкости, МПа (кгс/см2), не более | 11,8 (120) | |
Рабочий ход штока, мм | 950 | |
Количество, шт. | 1 | |
Гидросистема | ||
Максимальная производительность гидронасосов (суммарная), м3/с (л/мин) | 0,38 (380) | |
Максимальное давление в линии привода гидрораскрепителей и вспомогательной лебедки, МПа (кгс/см2) | 15 (150) | |
Максимальное давление в линии привода (гидроключа), МПа (кгс/см2) | 20 (200) | |
Максимальное давление привода гидроаутригеров и гидродомкратов | ||
Тип | Двухконтурная | |
Монтажная: | для привода гидравлических аутригеров, гидроцилиндров подъема мачты и выдвижения верхней секции мачты | |
Тип насоса | Шестеренный | |
Модель насоса | НШ-50 | |
Номинальное давление, МПа (кгс/см2) | 15,7 (160) | |
Емкость бака, л | 600 | |
Рабочая: | для привода гидравлического бурового ротора, гидроключа, гидрораскрепителей, вспомогательной лебёдки | |
Тип насоса | аксиально-поршневой | |
Модель насоса | 310. 3.112 | |
Количество насосов, шт. | 2 | |
Номинальная подача, л/мин | 250 | |
Номинальное давление, МПа (кгс/см2) | 17,5 (175) | |
Емкость бака, л | 600 | |
Пневмосистема привода рабочих механизмов компрессора шасси | ||
Тип | с питанием от пневмосистемы транспортной базы | |
Рабочее давление, МПа (кгс/см2) | 0,68 (7) | |
Гидроаутригеры (опорные домкраты) | ||
Тип | с раздельным приводом, фиксация – резьбовыми гайками | |
Количество, шт | 4 | |
Рабочий ход, мм | 500 | |
Габаритные размеры, ДхШхВ, мм | 500/500/200 | |
Масса, кг | 30 | |
Опорная плита (под задние аутригеры), в комплекте с распорками | плита сборной конструкции, распорки винтовые | |
Габаритные размеры, ДхШ, м | 4,5х0,6 | |
Масса, кг | 350 | |
Масса элемента плиты, кг, не более | 50 | |
Количество распорок, шт. | 2 | |
Ограничитель подъёма крюкоблока | ||
Тип | тросовый от набегающего крюкоблока | |
Перебег, м, не более | 1,5 | |
Ограничитель грузоподъёмности | ||
Марка | на базе индикатора веса ИВЭ-50 | |
Точность ограничения грузоподъёмности, % | ± 2,5 | |
Привод ротора | Гидравлический, карданный | |
Освещение вышки, оборудования | ||
Основное освещение | от промысловой сети | |
Напряжение, В | 220 | |
Аварийное освещение вышки | от электросистемы транспортной базы | |
Напряжение, В | 24 | |
Количество взрывозащищенных светильников | 12 | |
Аварийная остановка двигателя | ||
Тип останова | Воздушная шиберная заслонка с электрическим приводом; включение с поста бурильщика | |
Продолжительность работы двигателя после включения останова, секунд, не более | 10 | |
Площадка бурильщика | ||
Расположение | На левой стороне, в задней части агрегата (обеспечивающее видимость всей траектории движения крюкоблока) | |
Тип укрытия | каркасно-тентовое | |
Прибор выверки горизонтальности платформы агрегата | Есть | |
Тип | Пузырьковый | |
Расположение | в поле зрения машиниста, управляющего выдвижением аутригеров | |
Монтажный пульт | ||
Расположение | в специальном ящике, на левой стороне, в задней части, под платформой агрегата | |
Длина кабеля дистанционного пульта управления подъёмом вышки и выдвижением верхней секции, м | 30 | |
Манифольд (стояк с буровым рукавом) для подачи бурового раствора | ||
– проходное сечение, мм | 50 | |
– Рабочее давление, Мпа (атм. ) | 24,5 (250) | |
Давление промывочной жидкости, МПа (кгс/см2), не более | 250 | |
Оснащение для СПО | ||
подвеска гидроприводного ключа, | + | |
подвеска ролика кабеля ЭЦН | + | |
Подвеска механических ключей | + | |
Зарядное устройство. | ВАСТ | |
Комплект штропов | ||
Допускаемая нагрузка на комплектную пару, кН(тс) | 800 (80) | |
Длина, мм | 1300 | |
Тип | ШЭ 80 | |
Дополнительное оборудование | ||
Буровой ротор Р-410, РУ 80х400, Р-250 | ||
– привод | Механический, цепной, гидравлический | |
Вертлюг ВБ-80 | ||
Допускаемая статическая нагрузка, кН(тс) | 800 (80) | |
Допускаемая динамическая нагрузка с максимальной частотой вращения 6 с-1 (360 об/мин), кН (тс) | 800 (80) | |
Диаметр проходного отверстия, мм | 50 | |
Частота вращения, не более, с-1(об/мин) | 6(360) | |
Номинальное давление промывочной жидкости МПа (кгс/см2) | 25,5 (250) | |
Габаритные размеры, мм, не более | 2400×670×720 | |
Масса, кг, не более | 740 | |
Труба ведущая | ||
Размер, мм | 80×80 или 112×112 | |
Длинна, м | 80×80 | 8,0 |
112×112 | 12,5 | |
Допускаемая нагрузка при передаче крутящего момента 4,9 кН*м (500 кгс*м), кН(тс) | 80×80 | 600 (60) |
112×112 | 1000 (100) | |
Наибольший передаваемый крутящий момент, кН*м (кгс*м) | 80×80 при нагрузке не более 196 кН (20 тс) | 11,8 (1200) |
112×112 при нагрузке не более 589 кН (60 тс) | 19,6 (2000) | |
Блок бурового основания | ||
Максимальное расстояние от земли до низа подроторных балок, м | 2,0 до 3,5 | |
Допускаемая статическая нагрузка на подсвечник, кН(тс) | 700 (70) | |
Допускаемая нагрузка на подроторные балки, кН (тс) | 1000 (100) | |
Габаритные размеры в развернутом (раб. ) положении, м, не более | 4,0×4,0×5,0 | |
Габаритный размер в транспортном положении, м,не более | 4,0×2,8×3,0 | |
Общая масса, кг, не более | 10 000 | |
Мобильные приёмные мостки | ||
Транспортная база | Трехосный тракторный прицеп | |
Допускаемая суммарная равномерно распределенная масса труб на стеллажах, тн | 80 | |
Габаритные размеры в рабочем положении, м, не более | 13,23×10,5×1,8 | |
Габаритные размеры в транспортном положении, м, не более | 13,23×3,2×1,8 | |
Масса, кг, не более | 9000 | |
Приёмные мостки (на полозьях) | ||
Транспортная база | Отсутствует | |
Допускаемая суммарная равномерно распределенная масса труб на стеллажах, тн | 80 | |
Габаритные размеры в рабочем положении, м, не более | 12,0×8,0×0,5 | |
Габаритные размеры в транспортном положении, м, не более | 6,0×2,5×1,5 | |
Масса, кг, не более | 3000 |
Комплект поставки:
Наименование | Кол-во |
Подъемный блок, шт. В том числе: | 1 |
– привод ротора гидравлический, шт. | 1 |
– манифольд (стояк с буровым рукавом), шт. | 1 |
– зарядное устройство ВАСТ, шт. | 1 |
– вспомогательная гидроприводная лебедка, шт. | 1 |
– гидрораскрепитель, шт. | 1 |
-опорная плита, шт (ДОП ОПЦИЯ) | 1 |
– опоры аутригеров, шт. | 4 |
– подвеска гидроприводного ключа, шт. | 1 |
– подвеска противосифонной юбки, шт. | 1 |
– подвеска ролика кабеля ЭЦН, шт. | 1 |
– подвеска машинных ключей, шт. | 2 |
комплект штропов (2шт.), к-т | 1 |
ЗИП, в т.ч. | 1 |
– колодки, шт | 2 |
– комплект РТИ (манифольд, уплотнения редукторов, коробки отбора мощности, лебедки), шт. | 1 |
– комплект сменных деталей фрикционных муфт и вертлюжков, шт. | 1 |
– комплект РВД, шт. (ДОП. ОПЦИЯ) | 1 |
– комплект фильтроэлементов, шт. | 1 |
– комплект инструмента, принадлежностей и запчастей к транспортной базе, шт. | 1 |
– комплект инструмента к агрегату, шт. | 1 |
– воронка, шт. | 1 |
– масленка, шт. | 1 |
– аптечка, шт. | 1 |
– огнетушитель, шт. | 1 |
– знак аварийной остановки, шт. | 1 |
комплект документации, в т.ч: | 1 |
– паспорт самоходной машины (ПСМ), шт. | 1 |
– руководство по эксплуатации на транспортную базу, шт. | 1 |
– руководство по эксплуатации двигателя транспортной базы, шт. | 1 |
– комплект паспортов на элементы гидро-, пневмо-, электрооборудования, шт. | 1 |
– руководство по эксплуатации агрегата | 1 |
– паспорт агрегата, шт. | 1 |
– отгрузочно-комплектовочная ведомость, шт. | 1 |
– паспорт на вышку агрегата, шт. | 1 |
– паспорт на талевый блок (крюкоблок) агрегата, шт. | 1 |
– паспорт на комплект штропов, шт. | 1 |
– паспорт на крюк, шт. | 1 |
– паспорт на манифольд, шт. | 1 |
– паспорт на лебедку, шт. | 1 |
– паспорт на вспомогательную лебедку | 1 |
– паспорт на гидродомкрат, шт. | 2 |
– паспорт на гидрораскрепитель, шт | 2 |
– комплект паспортов на тормозные ободья, шт. | 1 |
– комплект сертификатов на используемые канаты, шт. | 1 |
– сертификат соответствия (копия), шт. | 1 |
Гарантии изготовителя на установку УПА 60 80
Агрегат УПА-60/80 соответствует требованиям: Федеральным нормам и правилам в области промышленной безопасности “Правила безопасности в нефтяной и газовой промышленности” от 12 марта 2013 года N 101, требованиям ГОСТ 12. 2.003 «Оборудование производственное. Общие требования безопасности», ГОСТ 12.2.088-83 «Оборудование наземное для освоения и ремонта скважин»
Гарантийный срок эксплуатации агрегата 12 месяцев со дня ввода в эксплуатацию, но не более 18-ти месяцев с даты изготовления.
Срок службы агрегата 9 лет.

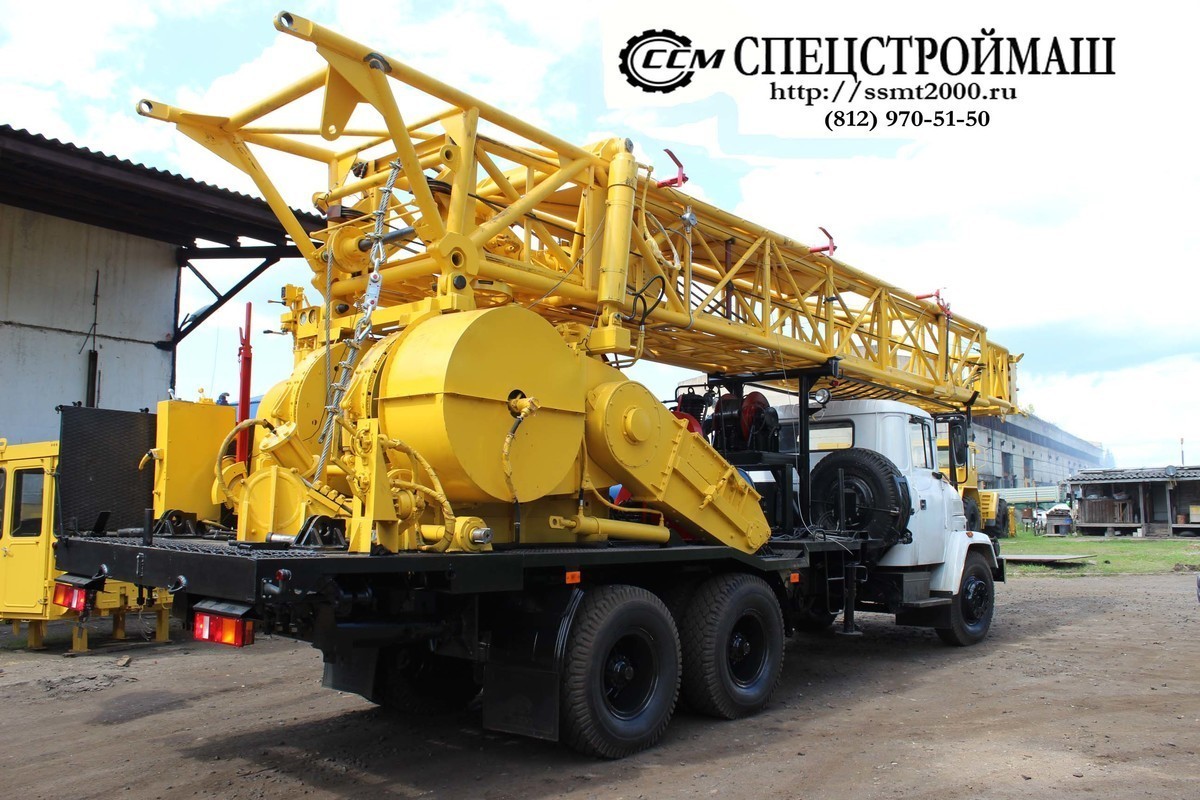

Установка для бурения и ремонта скважин УПА-60/80 на шасси КрАЗ-63221
Предназначена для:
– разбуривания цементной пробки в трубах диаметром 5-6” с связанных с этим процессом операций (спуска и подъема бурильных труб, промывки скважин и т.д.)
– спуска и подъема насосно-компрессорных труб,
– установки эксплуатационного оборудования на устье скважин,
– проведения ремонтных работ по ликвидации аварий,
– проведения буровых работ,
– проведения тартальных работ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТАНОВКИ
Грузоподъемность максимальная кН (тс), не более – номинальная – при кратковременных нагрузках* |
600 (60) 800 (80) |
Монтажно-транспортная база | Автомобиль КрАЗ |
Привод механизмов | Тяговый двигатель шасси КрАЗ |
Мощность привода подъемной установки максимальная, кВт (л. с.), расчетная | 147 (200) |
Лебедка (тип) | Однобарабанная с цепным приводом, двухленточным тормозом и шинопневматической муфтой включения барабана |
Скорость подъема, м/с, расчетная | |
Наименьшая | 0,191±5% |
Наибольшая | 1,444±5% |
Число скоростей лебедки | 4 |
Мачта | Телескопическая, наклонная с роликами вспомогательной лебедки, ограничителем выдвижения верхней секции и отбойным щитом |
Высота до оси кронблока, м | 22,4±0,4 |
Длина свечи, поднимаемой колонны труб, м, не более, расчетная | 16 |
Оснастка | 3х4 |
Диаметр каната по ГОСТ 16853-88, мм | 25 |
Кратность полиспаста | 6 |
Ротор с гидроприводом | |
Нагрузка статистическая на стол ротора, кН (тс) , не более | 600 (60) |
Момент силы на столе ротора, кНм (кгсм), расчетный | 6300 (630) |
Частота вращения, С¹ (об/мин), расчетная: | |
1 режим | 0,372 (22,3) |
2 режим | 0,75(45) |
3 режим | 1,185(70) |
Проходное отверстие стола ротора, мм | 142 |
Давление гидросистемы , Мпа (кгс/см²), не более | 10(100) |
Раскрепитель резьбовых соединений труб тип | гидравлический |
Усилие на штоке при давлении 6 Мпа (60 кгс/см²), кН (тс) | 50(5) ±5% |
Длина хода штока, мм | 800±20 |
Вал привода бурового ротора | |
Частота вращения, С¹ (об/мин), расчетная | |
1 скорость | 3,78 (226) |
2 скорость | 7,48 (448) |
Лебедка вспомогательнаягидравлическая | ЛГ-35-1Б |
Нагрузка на крюке, кН максимальная | 2,5 |
Скорость подъема, м/с, | 0,25 |
Габаритные размеры подъемной установки в транспортной положении, мм, не более | |
Длина | 14000 |
Ширина | 2900 |
Высота | 4300 |
Масса подъемной установки в транспортном положении, кг, не более | 28200 |
Масса агрегата в сборе с принадлежностями и запчастями, кг, не более | 35540 |
Ресурс до капитального ремонта, ч | 13000 |
Наработка на отказ, ч | 600 |
Полный установленный срок службы, лет не менее | 9 |
Основные технические характеристики буровой установки УПА 60/80 на полуприцепе ПТ-3Н | ||
Наименование параметра характеристики | Характеристика Значение | |
База транспортная | Полуприцеп ПТ-3Н | |
Комплектующие к шасси | Счетчик моточасов, искрогаситель, механизм аварийного отключения доступа воздуха к двигателю, механизм регулирования оборотов двигателя, защита кабины, проблесковые маячки, выхлоп газоотвод на высоту 4 м с искрогасителем (расположение с левой стороны), топливные баки в штатном месте | |
Двигатель приводной | Бортовой двигатель | |
Тип двигателя | ЯМЗ-238. М2 четырехтактный дизель V-образный без турбонаддува | |
80 | ||
Допустимая нагрузка на крюк без установки ветровых раскосов на грунт, кН (тс) | 60 С опорой и стропами, установленными на затыльнике | |
Мощность установленная, кВт (л.с) | 176 (240) | |
Лебедка | ||
Тип | Двухскоростная, однобарабанные с пневматическими дисковыми муфтами | |
Тяговое усилие на барабане , кН (тс) | 153 (15,0) | |
Тормоз | двухленточный, с рычажным балансиром, с колодками 230х120х32 мм, с усиленным стопором | |
Скорость подъема крюкоблока, м/с | 0,15-1,6 | |
Башня | ||
Тип | Двухсекционная, телескопическая, наклонная с открытой передней гранью, с опорой на заднюю стойку | |
Высота от земли до оси кронблока шкивы, м | 22,5 | |
Высота подъема крюка крюка, м | 18,0 | |
Угол наклона, | четыре | 900 07|
Подъемная система | Телескопические гидроцилиндры 2 шт. | |
Система выдвижения | Тросовая лебедка, гидравлическая лебедка | |
Талевая система | ||
Такелаж | 3 × 4 | |
Скорость шкива | 6 | |
Диаметр подъемного каната, мм | 25 | |
Барабан обводной | ||
Расход каната (с оборудованием), м, не менее | 500 | |
Лебедка вспомогательная гидравлическая | ||
Допустимая нагрузка на крюк, кН (тс) | 29,5 (3) | |
Давление рабочей жидкости, МПа (кгс/см2), не более | 19,6 (200) 900 06 | |
Выпуск резьбы | ||
Тип | Гидравлический | |
Тяговое усилие штока при 10 МПа, кН (тс) | 50 (5) | |
Давление рабочей жидкости, МПа (кгс/см2), не более | 19,6 (200 ) | |
Длина хода, мм | 950 | |
Количество | одна | |
Гидросистема | ||
Тип 90 006 | Двойной контур | |
Крепление: | для привода гидравлических опор, цилиндров подъема мачты и выдвижения верхняя секция мачты | |
Тип насоса | Шестерня | |
Модель насоса | НШ-50 | |
Давление номинальное, МПа (кгс/см2) | 15,7 (160) | |
Рабочий: | для привода гидробурового ротора, гидроключа, гидромолота, вспомогательной лебедки | |
Тип насоса | аксиально-поршневой | |
Модель насоса | 310. 3.112 | |
Количество насосов | 2 | |
Номинальный расход, л/мин | 63-380 | |
Номинальное давление, МПа (кгс/см2) | 19,6 (200) | |
Объем бака, л | 600 | |
Пневматическая система | Тип | питание от пневмосистемы транспортной базы |
Давление рабочее, МПа (кгс/см2), не более | 0,78 (8) | |
Выносные опоры гидравлические (домкраты опорные) | ||
Тип | 9 0011 с отдельным приводом, крепление гайками||
Количество, шт | четыре | |
Ход мм | 800 | |
Опора аутригера | 90 007||
Габаритные размеры, ДхШхВ, мм | 500/500/300 | |
Количество, шт | четыре | |
Вес кг | ||
Опорная плита (для задних выносных опор), в комплекте с распорками | сборная плита, винтовые распорки | |
Габаритные размеры, ДхШхВ, м | 4,5х0,5х0,1 | |
Масса, кг | 400 | |
Масса плиты, кг, не более 90 006 | 66 | |
Количество прокладок | 2 | |
Ограничитель подъема крюкоблока | ||
Тип | Трос от встречного крюкоблока | |
Длина пробега, м, не более | 1,5 | |
Ограничитель нагрузки | ||
Марка | по весовому индикатору ИВ-50 07. 10 | |
Привод роторный | Гидравлический, карданный, цепной* | |
Основное освещение | от рыболовной сети | |
Напряжение | 220 | |
Аварийное освещение башни | от электросистемы транспортной базы | |
Напряжение | 24 | |
Аварийное отключение двигателя | ||
Тип прерывателя | Воздушная заслонка с электроприводом; | |
Продолжительность работы двигателя после включения на упор, сек, не более , в задней части агрегата (обеспечивая видимость всей траектории крюкоблока) Высота установки от земли – 1600-1700 мм. Пульт бурильщика расположен на платформе оператора на высоте 800 мм от пола и 2500 мм от земли. Оснащен приборами для контроля температуры и давления масла в двигателе. | ||
Тип укрытия | Каркасная палатка | |
Сборка платформы Устройство горизонтального выравнивания | есть | |
Тип | Б | |
Расположение | в поле зрения водителя, управляющего назначение аутригеров | |
Монтажная консоль | ||
Расположение | в специальном ящике, с левой стороны, сзади, под платформой агрегата | |
Длина кабеля пульта дистанционного управления для подъема башни и выдвижения верхней секции, м | тридцать | |
Зарядное устройство | ВАСТ | |
Коллектор (стояк с буровой гильзой) для подачи бурового раствора | ||
Тип | с быстродействующими муфтами | |
Длина буровой втулки, м | 12 | |
Диаметр отверстия, мм | пятьдесят | |
– Рабочее давление, МПа (атм. ) | 24,5 (250) | |
Давление промывочной жидкости, МПа (кгс/см2), не более | 25 (25 0) | |
Оборудование для программное обеспечение с открытым исходным кодом | ||
подвеска с гидравлическим ключом | + | |
подвеска с противосифонной юбкой | + | |
подвеска тросового ролика ESP | + | |
Комплект стропов | ||
Тип | СЭ 80 | |
Допустимая нагрузка на комплектную пару, кН (тс) | 800 (80) 900 06 | |
Габаритные размеры установки в транспортном положении, ДхШхВ , м | 14,5×2,5×4,0 | |
Масса, в транспортном положении, т, не более | тридцать | |
Надежность | ||
Ресурс до капитального ремонта не менее, ч | 15 000 | |
Наработка на отказ, ч | 700 | |
Срок службы полного комплекта, лет, не менее | пятнадцать | |
Наименование | Кол-во | |
Базовое шасси ПТ-3Н полуавтомат прицеп | 1 шт. | |
Дизельный привод ПД-160 | 1 шт. | |
Навесное оборудование: | ||
Лебедка | 1 шт. | |
Мачта (вышка) телескопическая 2-х секционная | 1 шт. | |
Кронштейн | 1 шт. | |
Переходник угловой | 1 шт. | |
Промежуточный редуктор | 1 шт. | |
Шестерня привода насоса | 1 шт. | |
Цепь привода гребного винта / редуктор цепи ротора * | 1 шт. | |
Цилиндры подъема мачты | 2 шт. | |
Талевая система и система оттяжек | 1 шт. | |
Блок крюка | 1 шт. | |
Канатная таль Ø 25,0 | 200 м. | |
Система растяжек Ø 18,0 | 1 шт. | |
Лебедка выдвижной мачты с тросом Ø 15,0 | 1 шт. | |
Гидравлическая вспомогательная лебедка с тросом Ø 11,5 | 1 шт. | |
Передняя гидравлическая аутригеры с механическими замками | 2 шт. | |
Гидравлические задние выносные опоры с механическими замками | 2 шт. | |
Опорная пластина для передних выносных опор | 1 шт. | |
Опорная пластина для задних выносных опор со стропами | 1 шт. | |
Гидравлическая система в сборе | 1 шт. | |
Масляный бак 600 л. | 1 шт. | |
Гидравлическая подвеска с тросом Ø 11,5 | 1 шт. | |
Подвеска для машинных ключей, с кабелем Ø 11,5 | 2 шт. | |
Подвеска троса ЭЦН | 1 шт. | |
Гидрораспределительная установка с роликовой системой и кабелем Ø 11,5 | 1 шт | |
Освещение рабочее/аварийное, 220/24 (взрывозащищенное), количество ламп 12 и 5 соответственно | 9 0011 1 шт.||
Пульт бурильщика с укрытием | 1 шт. | |
Комплект лестниц и перил | 1 шт. | |
Коллекторный стояк DN50, с буровой втулкой 12 м и шарнирным коленом | 1 | |
Переключатель привода моста шасси | 1 шт. | |
Тип блока ВАСТ 800-20ЭМ | 1 шт | |
Хомут ШЭ-80 | 1 шт | |
Искрогаситель GS-110 | 1 шт. | |
Индикатор веса ИВ-50 мод. 10/7 | 1 шт. | |
Пневматическая система | 1 шт. | |
Запасные части и принадлежности (согласно упаковочному листу) | 1 шт. 900 06 | |
Запасные части – шасси | 1 шт. | |
Комплект сопроводительной документации на установку и полуприцеп | 1 шт | |
Комплект сопроводительной документации на закупаемую продукцию | 1 шт | |
Запасные части, в т.ч. | 1 шт | |
– Комплект РТИ (манифольд, гидроцилиндры, выносные опоры, гидродомкраты, уплотнения редуктора, коробки отбора мощности, лебедки) 9 0006 | 1 шт. | |
– комплект сменных деталей фрикционов и вертлюгов, шт. | 1 шт | |
– комплект фильтроэлементов, шт. | 1 шт | |
– набор инструментов, приспособлений и запасных частей для транспортной базы, шт. | 1 шт. | |
– набор инструментов для агрегата. | 1 шт | |
– воронка, шт. | 1 шт | |
– масленка, шт. | 1 шт | |
– аптечка | 1 шт | |
– огнетушитель, шт. | 1 шт | |
– треугольник аварийный, шт. | 1 шт | |
комплект документации, в том числе: | 1 шт. | |
– паспорт самоходной машины (ПСМ), шт. | 1 шт. | |
– руководство по эксплуатации транспортной базы, шт. | 1 шт | |
– руководство по эксплуатации двигателя ПД-160, шт. | 1 шт | |
– комплект паспортов на элементы гидро-, пневмо-, электрооборудования, шт. | 1 шт | |
– руководство по эксплуатации установки (Часть 1. Устройство, обслуживание, применение по назначению. Часть 2. Техническая диагностика), шт. | 1 шт. | |
– паспорт агрегата, шт. | 1 шт. | |
– лист транспортировочно-комплектационный, шт. | 1 шт | |
– паспорт на башню агрегата, шт. | 1 шт | |
– паспорт талевого блока (крюкового блока) агрегата, шт. | 1 шт | |
– паспорт на комплект строп, шт. | 1 шт | |
– паспорт на крючок, шт. | 1 шт | |
– паспорт на коллектор, шт. | 1 шт | |
– паспорт на лебедку, шт. | 1 шт | |
– паспорт на вспомогательную лебедку | 1 шт | |
– паспорт на гидродомкрат, шт. | 1 шт | |
– паспорт на гидрораспределитель, шт | 1 шт | |
– комплект паспортов на тормозные диски, шт. | 1 шт | |
– комплект сертификатов на б/у канаты, шт. | 1 шт | |
– сертификат соответствия (копия), шт. | 1 комп |
Разработка самоподъемных буровых установок для сверхсуровых условий эксплуатации | Конференция и выставка SPE/IADC по бурению
Skip Nav DestinationConnected Content
Относится к: Разработка самоподъемной буровой установки для работы в сверхсуровых условиях
- Цитировать
- Посмотреть эту цитату
- Добавить в менеджер цитирования
- Делиться
- Фейсбук
- Твиттер
- Электронная почта
Получить разрешения
- Поиск по сайту
Цитирование
Смит, Фредерик и Пер Вульф. «Разработка самоподъемных буровых установок для сверхсуровых условий эксплуатации». Документ представлен на конференции SPE/IADC по бурению, Амстердам, Нидерланды, февраль 2005 г. doi: https://doi.org/10.2118/92760-MS
Скачать файл цитаты:
- Рис (Зотеро)
- Менеджер ссылок
- EasyBib
- Подставки для книг
- Менделей
- Бумаги
- КонецПримечание
- RefWorks
- Бибтекс
Расширенный поиск
Бурение с помощью самоподъемных устройств в суровых условиях за последние 10 лет все глубже и глубже перемещалось в воду.
Раньше 90 м считалось максимальным, тогда как теперь возможна глубина воды до 150 м.
Кроме того, в самоподъемных устройствах для тяжелых условий эксплуатации теперь доступно несколько новых функций, которые повышают эффективность бурения на 25 % по сравнению с более традиционными типами самоподъемных устройств.
Добавить комментарий
