Буровая установка своими руками – инструкция!

Создание собственного источника чистой воды – один из главных этапов обустройства частного участка. Обычно задачи водообеспечения решаются путем создания скважины. Наиболее весомой статьей расходов такого мероприятия является оплата услуг специалистов, занимающихся бурением.

Буровая установка своими руками

Буровая установка своими руками

Однако при большом желании вы можете существенно сэкономить на выполнении такого мероприятия, собрав самодельную буровую установку и выполнив земляные работы собственными силами. Изготовление подобного агрегата потребует ощутимых трудовых и временных затрат, но все с лихвой окупится.

Существует несколько разновидностей самодельных буровых установок. Ознакомьтесь с ключевыми особенностями каждого существующего варианта, выберите наиболее подходящий для вашего случая тип установки и приступайте к сборке.

Буровая установка своими руками

Буровая установка своими руками

Содержание статьи

Разновидности буровых установок

Мини буровая

Мини буровая

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

Бурение скважин ударно-канатным способом

Бурение скважин ударно-канатным способом

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

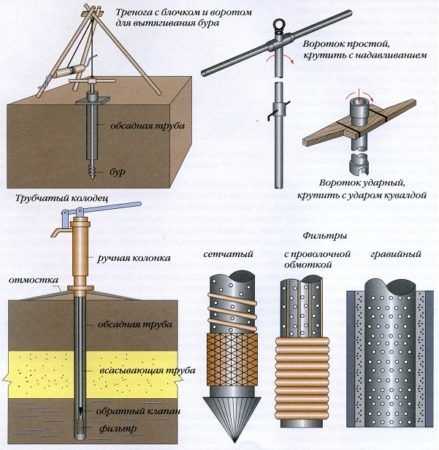

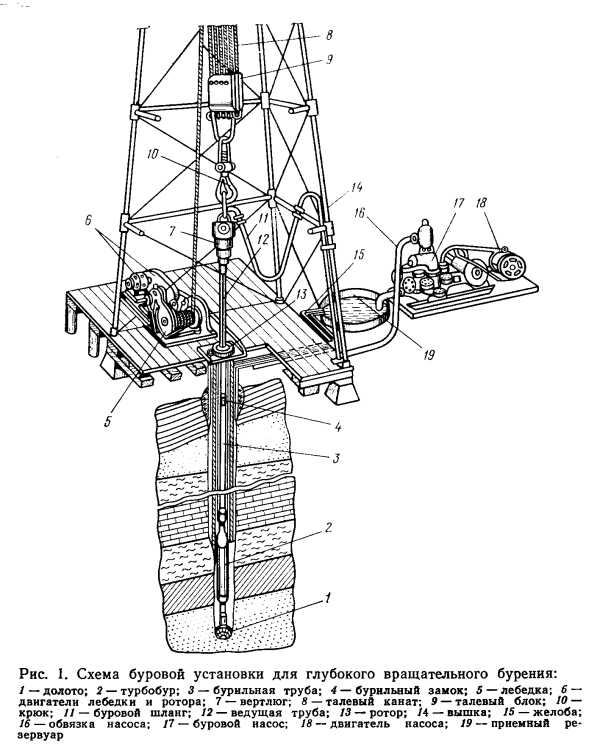

Схема бурения скважины

Схема бурения скважины

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

  • агрегаты, работающие по ударно-канатному методу. Внешне такая конструкция имеет вид рамы с основанием треугольной формы. Непосредственно к раме прикреплен прочный трос с желонкой;
  • установки шнекового типа. В случае применения подобного оборудования выемка земли выполняется с использованием специального шнека. Углубление в земле в процессе бурения не промывается; Виды буров для шнекового способа бурения скважин

    Виды буров для шнекового способа бурения скважин

  • роторные агрегаты. Функционируют с применением принципов гидравлического бурения; Роторное бурение скважин

    Роторное бурение скважин

  • роторные ручные механизмы. Наиболее простой вид установки. Конструкция не включает в свой состав электродвигатель – вместо него применяется физическая сила. Требует нерационально больших трудовых затрат, поэтому применяется крайне редко. Роторное бурение скважины

    Роторное бурение скважины

Преимущества самодельной установки

  1. Сравнительно низкая стоимость. Готовые буровые установки стоят в несколько раз дороже по сравнению со своими самодельными аналогами. При этом самодельный механизм ни в чем не будет уступать более дорогостоящей установке заводской сборки.
  2. Технические характеристики самодельного агрегата полностью соответствуют оборудованию заводского изготовления.
  3. Компактные размеры и сравнительно малый вес.
  4. Удобство использования и максимальная мобильность. С помощью небольшой самодельной установки можно будет выполнять бурение даже на наиболее труднодоступных участках.
  5. Высокая скорость сборки и разборки.
  6. Простота перевозки – разобранная самодельная буровая установка легко помещается и транспортируется в легковом прицепе. Процесс бурения скважины

    Процесс бурения скважины

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

  • инструмент для создания внешней дюймовой резьбы;
  • болгарка;
  • разводной ключ;
  • оцинкованная труба на полдюйма, а также сгон аналогичного размера;
  • сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

Бурильная установка своими руками

Бурильная установка своими руками

Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Бурильная установка своими руками

Бурильная установка своими руками

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Бурильная установка своими руками

Бурильная установка своими руками

Третий шаг

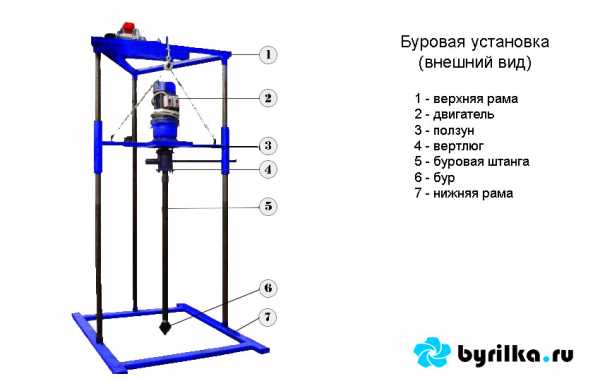

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

Бурильная установка своими руками

Бурильная установка своими руками

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы.

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

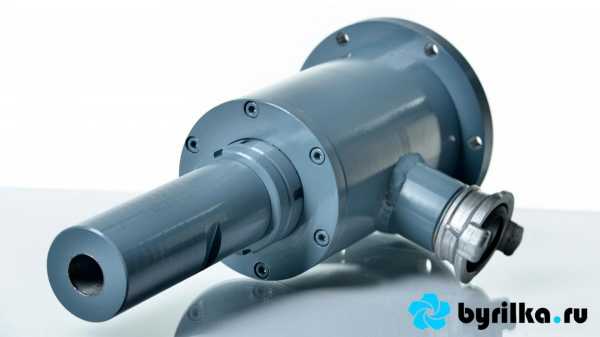

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.

Цены на  шнеки для мотобуров

Шнек для мотобура

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

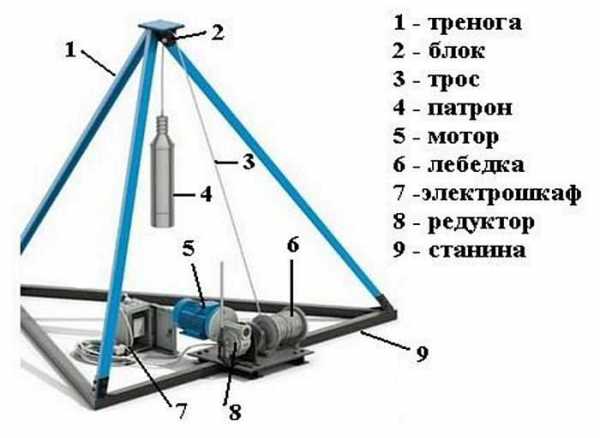

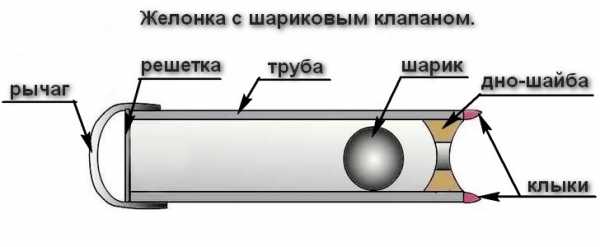

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельныи шнек

Самодельный шнек

Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

  • рабочий инструмент углубляется в грунт;
  • делается 3 поворота буром;

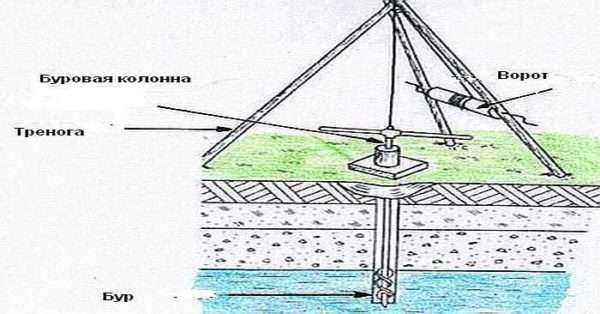

  • разрыхленный грунт извлекается и убирается. Способ бурения скважины на воду с помощью шнека

    Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Видео – Буровая установка своими руками

stroyday.ru

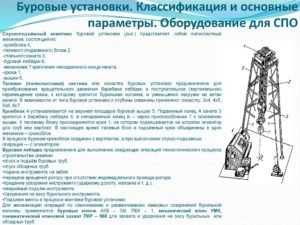

Классификация буровых установок: типы и виды

Совокупность техники для проведения комплекса бурильных работ попадают под общий технический термин – классификация буровых установок. Типология оборудования различает главные параметры для эксплуатации конструкций:

  • Вид работ.
  • Технические параметры процесса (метод бурения).
  • Используемое питание.
  • Способ передвижения.
  • Место применения.

Виды буровых установок

Комплекс устройства и смежных агрегатов для оборудования скважин используется в таких промышленных сферах, как:

  • нефтедобывающая и газодобывающая отрасль;
  • строительство;
  • горнодобывающая отрасль;
  • при геологоразведке.

В научных исследованиях применяются установки, модифицированные под добычу геологических образцов.

Буровые установки комплектуются в зависимости от следующих параметров:

  • назначения скважины;
  • с учетом климатических зон;
  • параметров грунта.

В строительстве и при некоторых методах геологоразведки используют передвижные или самоходные буровые установки.

Переносные комплексы или отдельные конструкции применяются при геологоразведке в горных массивах.

В зависимости от технических параметров работ, свайные установки классифицируются по типу привода, или способом питания на следующие подгруппы:

  • Дизельные – конструкции небольшой мощности, осуществляют бурение до 100 м, отличаются высокой мобильностью.
  • Электрические – небольшая мощность техники позволяет в короткие сроки устанавливать артезианские скважины.
  • Электрогидравлические – использование распространенного типа питания, позволяет применять технику во всех сферах.
  • Дизельно-электрические – применяется в оборудовании высокой мощности для использования в твердых, горных породах на значительную глубину (до 6 тыс. м).

В зависимости от климатической зоны, агрегаты имеют категорию: плавучие буровые (предназначены для работ на воде), наземные.

Классифицирование установок по методу бурения

Для механического разрушения породы используется несколько способов бурения.

Буровые машины

Шнековое. Технический параметр работ подразумевает резцовое разрушение породы буровым механизмом с одновременным выбросом ее на поверхность.

Шарошечное. Разрушение породы происходит ударным способом, при котором порода истирается и выносится на поверхность воздушным потоком.

Ударно-вращательный способ бурения осуществляется машинами с установленным пневматическим ударником. Выброс породы происходит за счет работы дополнительного оборудования – компрессора.

Виды буровых установок, используемых для определенных пород

Для проделывания скважин, технически подходящих к конкретному типу породы, используют несколько видов механизмов.

Установки вращательного типа бурения. К забою машины установлен вращающийся механизм, который вырезает породу. В качестве ударника используется утяжеленная коронка или долото.

Вращательно-ударные установки. Вырезка породы осуществляется одновременным вращением забоя и ударными тактами. Долото или ударная болванка имеет армирующий усилитель. В некоторых случаях устанавливается алмазная коронка.

Ударный (снарядный) способ. Для проделывания отверстий в рыхлых, осадочных породах, применяют метод на основе ударов по установленному забою. Метод ударного бурения используется для получения отверстий не более 100 м.

Схема ударного бурения

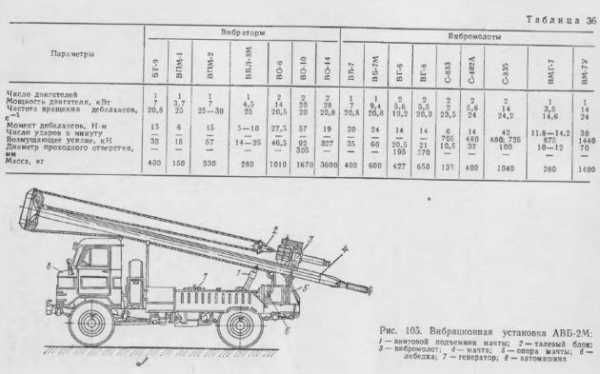

Конструкции вибрационного типа. Через магистрали двойных труб подается вибрация от генератора, который является вторичной машиной бурового модуля. Виброзонд осуществляет вырезку породы и по смежным механизмам выбрасывает ее наверх.

Комплекс огнеструйного бурения. Для установки скважины в твердых, кристаллических горных породах, используют газовые струи для разрушения основы грунта. Установка приводится в рабочее состояние с помощью газа, который производит горение в недрах.

Разрядно-импульсное бурение производит разрушение и выброс породы с помощью электроимпульсов. Применяется при глубинной работе.

Взрывное бурение применяют при геологоразведке в горных массивах и труднодоступных местах.

Классификация по типу бурового вращателя

В зависимости от специфики вращательного механизма, конструкции подразделяются на несколько видов.

Шпиндельный механизм вращателя. Машины с такой модификацией вращателя считаются технически устаревшими, используются для комплектации скважин до 200 м в небольших промышленных предприятиях.

Установка роторного вращателя позволяет эксплуатировать комплекс в осадочных и горных породах на глубину выше средней.

Подвижный вращатель – современная технология, применяемая во всех отраслях, позволяет получать отверстия как при сверхглубоком, так и при поверхностном бурении.

Виды выполняемых работ

В зависимости от параметров выполняемых задач, эксплуатируемое оборудование имеет подкатегории:

  • эксплуатационная техника;
  • разведывательные устройства;
  • машины для технических и вспомогательных процессов.

Типы скважин

Эксплуатационные комплексы используются на предварительных заборах породы для дальнейших работ и исследований грунта. При инженерных работах параметр скважин имеет незначительную глубину.

Разведывательные машины используются для геологических поисков полезных ископаемых. В геологоразведке применяют для нахождения нефти и газа.

В этих же процессах для исследования водяных пластов и бурения артезианских скважин.

Вспомогательное оборудование используется для проделывания скважин под сваи в строительстве при укладке фундамента различной глубины и назначения.

Классификация установок по глубине выполняемых работ

Комплексы буровых установок по глубине проделанной скважины подразделяются на:

  • Машины поверхностной (неглубокой) глубины до 600 м.
  • Машины средней глубины скважин до 6 тыс. м.
  • Глубинные комплексы более 6 тыс. м.

Каждая машина может оснащаться электрическим, гидравлическим или дизельным приводам. Метод получения скважин зависит от комплектации машины под вид конкретной работы.

Наземные буровые модули устанавливаются непосредственно на грунт, независимо от того предусмотрена ли транспортная опора или агрегат переносной.

Морские комплексы устанавливаются на плавучие опоры с разными схемами монтажа к подводному дну. Амортизационные комплектующие позволяют эксплуатировать при значительном колебании поверхности.

Типы морских платформ

Классифицирование по способу передвижения

Буровые комплексы имеют типологию по способу передвижения.

Переносные

Малогабаритная переносная буровая установка «Вектор ВР-2.120»

Техника небольших размеров используется для бурения до 200 м. Эти машины имеют небольшой вес (до 1000 кг), быстро комплектуются на участке, не требуют наличия сертификатов соответствия при буровых работах. Поскольку все элементы агрегата разбираются, переносятся и собираются на месте непосредственно – второе название малогабаритных установок – переносные буровые.

Чаще всего используется электрический привод, поскольку необходимое питание составляет 220 V. Такие агрегаты наиболее распространены при бурении водяных колодцев и артезианских скважин.

Переносные ручные

Разновидность малогабаритного оборудования используется для ремонта скважин, при мелком строительстве для отверстий под сваи и столбы, при монтаже отопительных систем.

Ручная буровая установка

Самоходные

Агрегат располагается на транспортном средстве большой грузоподъемностью. Оснащена установка рамой и кабиной. Для передвижения данного вида оборудования не требуется дополнительного транспорта.

Универсальная буровая установка ПБУ-2

Агрегат устанавливается на основу гусеничных тракторов, вездеходов, как наиболее распространенный вариант, используется рама КАМаЗ. При использовании установки при водном бурении используются катера или другой водный транспорт.

Самоходные буровые установки применяются в промышленной сфере для установки свай при промышленном строительстве, при добыче нефти и газа, реже в мелком хозяйстве. Используется гидравлическая или механическая система, при питании от двигателя буровой, электродвигатель или гидромотор.

К преимуществам самоходных буровых установок можно отнести следующие критерии:

  • Возможность использования в труднопроходимой и горной местности, за счет монтажа установки на соответствующую основу.
  • Использование канатного способа для скважин.
  • Установку не нужно демонтировать после использования.
  • Возможность эксплуатации в качестве стационарного агрегата.
  • Более дешевый ремонт, в сравнении со стационарными машинами.

К самоходным агрегатам относят класс гидравлических машин. Преимущество гидравлической системы состоит в том, что агрегат не нуждается в электропитании. Бурение осуществляется за счет веса утяжеленного бура.

Стационарные

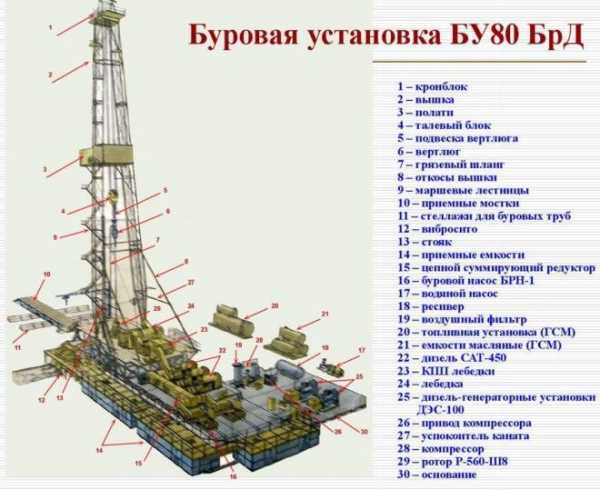

Буровые агрегаты, оборудованные дополнительными опорами и монтажными элементами. Изготавливаются по типу блочного модуля, применяются при нефтедобыче и газодобыче. Модули оснащаются вышками с электронным управлением буровых работ.

В качестве дополнительных блоков в модули устанавливаются системы очистки, обогревательные установки и прочее оборудование. Для производства нефтяных скважин в условиях пониженных температур, разрабатываются стационарные буровые с дополнительными блоками питания для поддержания рабочей температуры.

Видео: Буровые установки

promzn.ru

Буровые станки ударного бурения


Станки ударного бурения

Категория:

   Машины для рыхления грунтов

Станки ударного бурения

В строительстве и на открытых горных разработках наибольшее распространение получили ударный, вращательный, ударно-вращательный и термический методы бурения скважин.

Принцип ударного бурения состоит в следующем. При ударе по торцу бура лезвие долота сминает породу и внедряется в нее, образуя борозду. При сильном ударе его энергия через смятую породу передается на боковые поверхности щели и вызывает скалывание породы. После первого удара бур поворачивается на некоторый угол, затем производится новый удар и лезвие прокладывает в породе новую борозду. При достаточной силе удара порода, в пределах угла поворота бура, скалывается в момент образования второй борозды. Угол поворота бура не должен быть слишком большим, иначе при следующем ударе порода будет не скалываться, а сминаться лезвиями бура.

Эффективность разрушения при ударном бурении пород зависит от энергии единичного удара, частоты ударов, угла поворота инструмента после каждого удара. С увеличением крепости породы оптимальное значение энергии единичных ударов увеличивается. Одним из главных препятствий в реализации энергии единичного удара является пока недостаточная стойкость бурового инструмента.

Порода может разрушаться и при напряжениях, не достигших предела прочности. В этом случае имеет место усталостное разрушение пород, механизм которого заключается в том, что при напряжениях, превышающих предел усталости, но меньших предела прочности, в отдельных микрообъемах возникают напряжения, приводящие к образованию микротрещин. По мере увеличения числа циклов нагружения количество микротрещин растет, прочность породы снижается до значений действующих напряжений, и образцы разрушаются.

Энергия единичного удара может быть увеличена за счет увеличения массы ударника или его скорости. Установлено, что при постоянной энергии удара с повышением скорости приложения нагрузки эффект разрушения увеличивается для всех испытываемых образцов.

Характер изменения глубины погружения за удар при постоянной энергии единичного удара с изменением скорости приложения нагрузки показывает, что для каждой породы имеется оптимальная скорость, обратно пропорциональная крепости пород, превышение которой снижает эффект разрушения.

Изменение скорости приложения нагрузки влияет на эффект разрушения различных пород по-разному. Так, относительная крепость кварца при скорости нагружения 2,07 м/с оказывается выше, а при скорости 14,03 м/с — ниже крепости гранита. С увеличением скорости нагружения до 20 м/с и более зона пластической деформации кварца под штампом становится меньше, чем при статических испытаниях, а в мраморе при скорости 40 м/с пластические деформации вообще не обнаруживаются.

Опыты показывают, что при скорости нагружения до 2—3 м/с прочностные характеристики пород изменяются незначительно. Увеличение скорости приложения нагрузки свыше 8—10 м/с сложно из-за чрезмерных контактных напряжений в месте соударения. При разрушении пород недостаток элергии отдельных ударов не может быть компенсирован их количеством. Поэтому необходимо прежде всего увеличивать энергию единичного удара до пределов, определяемых прочностью бурового инструмента, и только после этого увеличивать частоту ударов.

Возможность увеличения частоты ударов должна рассматриваться с учетом санитарно-гигиенических требований к условиям труда рабочих. Работа на ручных бурильных молотках с частотой ударов более 2000 мин-1 вызывает опасные для здоровья вибронагрузки и создает недопустимо высокие шумы.

К машинам ударного бурения относятся перфораторы, станки ударно-канатного бурения, бурильные молотки.

Все типы перфораторов — ручные, колонковые, телескопные — работают по одному принципу и имеют много общего в своем устройстве. Буры для перфораторов изготовляют из специальной буровой стали высокого качества (обычно марки У7А) шестигранного или круглого сечения. Головки буров бывают различной формы, но чаще всего долотчатой и крестовой. Наряду с цельными бурами, широко применяют и буры со съемными коронками, которые соединяются с буровыми штангами при помощи специальной резьбы или за счет трения между коническими поверхностями.

Станки ударно-канатного бурения также имеют общий для всех видов принцип действия и аналогичную конструкцию основных узлов. Во время бурения в скважину подливается вода, и частицы разрушенной породы благодаря постоянному возвратно-поступательному движению бурового инструмента переходят во взвешенное состояние, образуя буровой шлам. Для удаления шлама периодически извлекают буровой снаряд, а на желоночном канате в скважину опускают желонку. После двух-трех опусканий желонки вновь продолжают бурение.

На станках ударно-канатного бурения устанавливают асинхронные двигатели с короткозамкнутым ротором и с контактными кольцами, позволяющими менять число оборотов. Оптимальная скорость бурения соответствует определенной высоте подвески долота над забоем скважины. Лабораторией открытых горных пород ИГД АН СССР разработано устройство для полуавтоматического регулирования высоты подвески бурового снаряда станка БУ-2, дающее возможность увеличить скорость бурения на 20—30%.

Советскими учеными разработан инженерный метод расчета, позволяющий определить главные величины, от которых зависит эффективность ударного бурения: вес бурового инструмента, силу удара, глубину внедрения в породу и угол поворота долота.

Необходимо отметить, что теоретические предпосылки учитывают далеко не все факторы, определяющие процесс бурения. Так, эффективность бурения зависит от того, какой объем породы раздавливается и какой скалывается, как накладываются удары по породе один на другой, производя ее измельчение, какова высота бурового шлама и его плотность в скважине и др.

При внедрении долота в твердую горную породу ее структура нарушается, поэтому форма разрушения не является точным отпечатком граней лезвия долота.

Читать далее: Машины вращательного бурения

Категория: – Машины для рыхления грунтов

Главная → Справочник → Статьи → Форум

stroy-technics.ru

Бурение скважин станками ударно-канатного бурения – Фундаменты глубокого заложения

Бурение скважин станком УКС. При ударно-канатном бурении порода разрабатывается бурильным инструментом —долотом, который периодически сбрасывается в забой с высоты 0,4— 1 м. При каждом следующем падении долото поворачивается на 5—10°. Это происходит за счет упругого раскручивания свивки троса при его натяжении в момент подъема долота. Поворот долота при каждом ударе обеспечивает равномерную разработку породы по площади забоя.

В зависимости от размера скважины для ударно-канатного бурения применяют различные виды станков, которые по грузовым характеристикам делятся на три типа: легкие, средние и тяжелые. В мостостроении применяют только тяжелые станки.

При весе долота 3 m требуется усиление станка: укородение мачты до 12 м, усиле

i-perf.ru

Буровая установка своими руками, чертежи мгбу бесплатно

Установка для бурения скважин своими руками изготавливается по бесплатным чертежам представленным ниже. С учётом покупки всех комплектующих себестоимость самодельной мини буровой установки на воду составит 15-20% от аналогичного готового агрегата.

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

§ Рама буровой установки

Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.
Скачать чертежи для буровой установки на воду своими руками:

  1. Верхняя рама
  2. Нижняя рама
  3. Ползун
  4. Гильза-ползун
  5. Рама в сборе
  6. Двигатель и ползун
  7. Узел А
  8. Бур

§ Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуется приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая. Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность – и выйдет из строя.

Если решите заказать вертлюг у токаря, то потребуется найти квалифицированного специалиста, и желательно с современными станками с ЧПУ. Для вертлюга и замков потребуются строго определённые виды стали. Для замков – 45 сталь. Для вертлюга –  40Х.
Скачать чертёж самодельного бурового вертлюга:

Вертлюг

Внимание! Качественную закалку частники не сделают! После закалки потребуется шлифовка. Используйте закалку ТВЧ, но это дорогостоящая процедура.

Сэкономить на покупке готовых узлов можно, но на поиски подходящего мастера уйдёт много времени. Но оно того стоит – самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги (замки), то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной, но если потом заказывать токарям, то конусную резьбу сделать сложнее.

Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг беритепростые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен профессиональный сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы (со стенкой от 5-6 мм). Тонкие штанги на большие глубины не годятся – их порвёт.
Скачать чертёж замков для буровых штанг:

  1. Замок на штангу 1
  2. Замок на штангу 2

§ Буровая головка

Простой бур самостоятельно изготовить несложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик. Если в месте бурения много камней, тогда покупайте в фирмах специальные буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Видео как изготовить буровую головку:

§ Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую  и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы желательно купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор-редуктор для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт. Если использовать  мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Рекомендуется для гидробурения мотор-редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

§ Как сделать буровую установку своими руками

1. Покупка буровых штанг и вертлюга (обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник). Для начала много покупать не требуется, ориентируйтесь на глубину в 30 метров.

2. Покупка мотора – редуктора. Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее.

3. Изготовление рамы и бура. При изготовлении рамы желательно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно крепить на раму. Каретку без мотора самостоятельно сделать тоже проблематично, так как крепления у разных моторов могут отличаться.

4. Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.

Видео работы аналогичной установки, изготовленой своими руками:

§ Ошибки при самостоятельном бурении на воду

Начинать бурение на воду рекомендуется с малых глубин, чтобы набраться  хотя бы немного опыта. Опыт в вертикальном бурении – самое важное! Научиться бурению скважин на воду можно только на практике. Научитесь избегать клина буровой колонны. Новички по неопытности часто «ловят клин» и теряют буровые штанги. Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки).

Ошибки обходятся недёшево – теряется дорогой инструмент. Поэтому в гидробурении нельзя форсировать события  и сразу делать глубокие скважины. К этому делу подходите ответственно и аккуратно. Читайте литературу, книги и учебники про бурение скважин на воду. Эта работа требует много знаний, которые невозможно передать в двух словах, поэтому самообразование обязательно.

§ Бурение своими руками


Чтобы сделать водную скважину вручную применяют шнековую или ударно-канатную технологию. Гидравлический способ потребует буровую установку. Разборную модель малогабаритки можно изготовить по чертежам с нашего сайта. И, возможно, бурение скважин на воду своими руками станет вашим бизнесом.

Шнековый способ

Работа шнеком – самый простой ручной способ. Используется он только для получения неглубоких источников, вода из которых будет использоваться для технических целей.

Для выполнения самостоятельного бурения нужен бур, который при ввинчивании в землю разрушает породу и захватывает грунт лопастями. Периодическое вытаскивание шнека необходимо для очистки его от шлама. Эту работу делают без помошников.

Кроме бура потребуется тренога, к которой крепится шнек, подъемный механизм (ручной с лебедкой или механизированный). Без этих приспособлений бурить невозможно. Поднять бур с почвой с достаточной глубины даже несколько человек будут не в состоянии.

Большую сложность представляет бурение строго вертикально. Только зафиксированный бур даст необходимую вертикальность, без соблюдения которой деформируются трубы. Чтобы обеспечить должную вертикальность, после прохождения 2 метров нужно установить временную металлическую трубу – кондуктор, которая будет задавать правильное направление движения.

Скважинный кондуктор — дополнительная труба большего диаметра, чем у обсадной трубы. Кондуктор в верхней части ствола скважины защищает от обрушения стенки при бурении и не пропускает поверхностные воды.

Применять шнековый метод можно в мягких почвах. Если шнек упрется в морену, то придется повторять процесс в другом месте. Большую сложность представляют и плывуны. Размягченную почву трудно вытащить на поверхность. Помогает только шнек, имеющий лопасти загнутые к верху.

Ударно-канатный способ

Для изготовления источника в глинистых и суглинистых почвах лучше использовать ударно-канатный способ. Этот метод более трудоемкий, но надежен и прост. Для работы применяют бурильный стакан – это цилиндр с отточенными гранями.

Суть метода в поднятии стакана (по – другому – патрона) на высоту, с которой он сбрасывается. При ударе цилиндр забивается почвой. Подняв стакан на поверхность, вынимается лишний грунт.

Ударно-канатный метод хорош практически для всех грунтов. Но нужно приложить немало усилий, поэтому часто применяют гидравлические системы для поднятия патрона.

Ударно-канатная технология хороша еще и тем, что она показывает, когда появится водоносный песок. При достижении которого используют желонку с клапаном, способную поднимать разжиженный грунт.



Желонка — полый металлический цилиндр для поднятия разжиженой породы и грязи из скважины на поверхость.




Ручное гидробурение

Бурение с водой эффективно для песчаной почвы. Проблема гидробурения – каменистый грунт. Камни ручным способом не пройти, нужна буровая установка ударного действия.

Видео инструкция по гидробурению:

Независимо от способа, при выборке грунта нужно обсаживать скважину трубами. Потребуется установить перфорированный фильтр и насос.

www.byrilka.ru

особенности конструкции, классификации, фото и видео

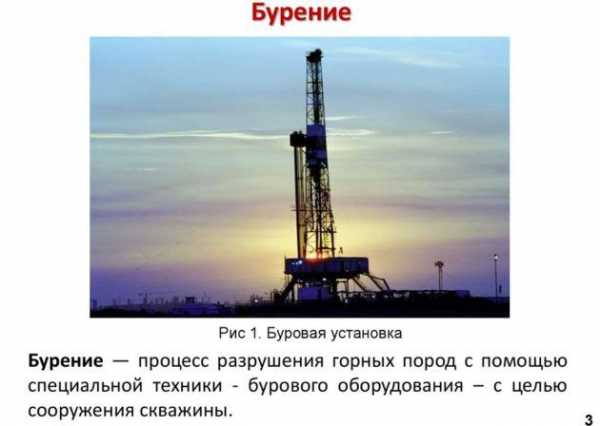

Буровые установки, предназначенные для глубокого бурения, представляют собой целые комплексы колоссальных по мощности спецмашин, повышенной прочности металлоконструкций, грузоподъемных механизмов и прочей дополнительной аппаратуры. Все они связываются в единое целое и управляются с одного пульта с обширной системой средств диагностики и контроля.

Буровые установки глубокого бурения

Установки на глубокое бурение применяются для различных научных, поисковых, добывочных и строительных работ, где требуется устройство масштабных по размерам ям и скважин:

  • При разведывательном и установочном сверлении нефтяных и газовых скважин на суше используется буровое оборудование с возможностью углубления в толщу земли на глубину до 1000-10000 метров. Такие установки могут быть как самоходными, так и несамоходными, использующими разные виды бурения:
  1. Вертикального направления столба получаемых отверстий,
  2. С наклонным расположением скважины,
  3. Кустовое бурение групп разведочных отверстий,
  4. Буровые работы многозабойного типа.
  • Буровые установки для бурения скважин под водой, в морских глубинах, где работы осложняются отдалением устья скважины от основания буровой установки посредством толщи воды. Здесь используется несколько разных типов агрегатов с возможностью подводного бурения:
    1. Стационарные установки с наличием морской платформы,
    2. Стационарные установки с наличием гравитационной платформы,
    3. Самоподъемные бурильни,
    4. Полупогружные аппараты,
    5. Специализированные буровые суда.
  • Для глубокого бурения взрывных скважин на разработках полезных ископаемых используются мощные перфораторы либо установки колонкового типа, а в труднодоступных местах кроме колонков применяются телескопные перфораторы. Эти агрегаты чаще всего устанавливают на самоходных шасси.
  • Особенности конструкции

    Комплектация буровой установки, предназначенной для глубокого бурения, включает следующие элементы:

    • Буровую вышку, оснащенную закреплением всего рабочего инструмента в талевой системе, механизмами подачи и подъема, буровыми трубами.
    • Силовой блок с двигателем и приводом к подвижным органам установки.
    • Оборудование подачи рабочего инструмента.
    • Вращатели буровой системы.
    • Лебедочную систему для обеспечения подъема и спуска бурильного оборудования.
    • Насосы для прокачки и аппараты для подготовительных и очищающих работ с промывочной жидкостью.
    • Сам рабочий буровой инструмент, для глубоких скважин чаще всего роторного типа.
    • Металлические основания (базовые площадки) для установки всего оборудования и его блоков, а также удобной транспортировки.
    • Блок управления с настроечными и контрольно-измерительными приборами.

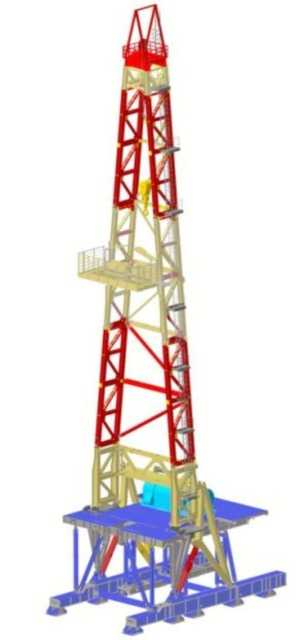

    Схема установки глубокого бурения

    Устройство узлов

    Наиболее мощные буровые для глубокого погружения оснащаются транспортными дизельными двигателями. Обычно это быстроходные дизели типа В2 с индексами 300А, 400А, 450, либо М-601.

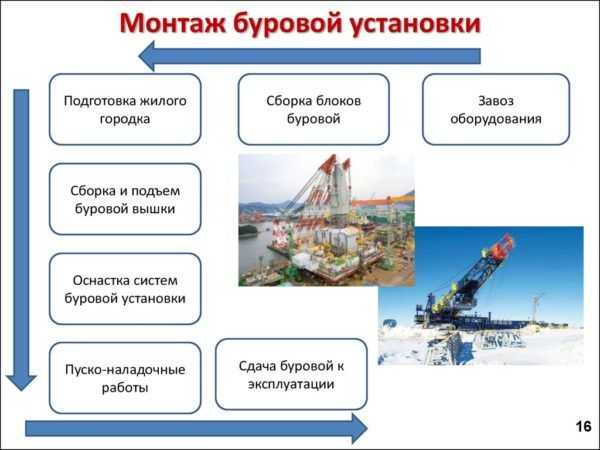

    В процессе монтажа на объекте обязательно выполняется настройка основных рабочих узлов:

    1. Установка ротора на глубокое бурение происходит на основании стационарной буровой либо на концах рамы задней консоли транспортного шасси для агрегатов самоходного типа.
    2. Привод к ротору может использоваться как общий, так и отдельный, не связанный с движением лебедки, что делается для возможности раздельного управления и исключения аварийных ситуаций.
    3. Подача насосов регулируется заранее в допустимых пределах для эффективной промывки конкретной скважины.
    4. Подобные установки имеют возможность регуляции насоса через коробку передач посредством изменения числа ходов.

    Классификации

    Бурение на большую глубину может проводиться в различных целях, для каждой из которых предусматривается специальный аппарат с возможностями погружения на соответствующую глубину, разным типом бурения, особенностями конструкции и комплектации:

    1. Д, ДГ, Э — при оснащении разными источниками энергии (дизельным, дизельно-гидравлическим, электро).
    2. В отношении общей конструкции – агрегатные, крупноблочные и мелкоблочные.
    3. Для устройства скважин по разнотипной технологии.

    Установки ДГУ и ЭУ

    Дизельно-гидравлические (ДГУ) и электрические (ЭУ) установки предназначаются для постройки глубоких скважин при добыче нефти и газа. Для них возможны:

    • Бурение скважин глубиной до 2500 и даже 8000 метров.
    • Механизация, автоматизация и полный контроль всех особо трудоемких процессов технологий бурения.
    • Возможность получать питание от собственной станции либо от промышленной сети с наличием собственных трансформаторов.
    • Универсальность конструкции для возможности транспортировки как в полной сборке, так и отдельными блоками.

    ВАЖНО! Преимуществами установок ДГУ и ЭУ являются возможность бурения кустовым методом и повышенная степень механизации всех рабочих процессов.

    Установки К

    Буровые типа К – это аппараты, используемые для бурения кустовых скважин, то есть для создания отверстий, устья которых расположены близко друг от друга (в пределах одной стройплощадки). Используются на территориях акваторий, поселений, а также в определенных климатических и погодных условиях.

    Фото буровой установки для бурения кустовых скважин

    Устройства для кустового бурения имеют следующие особенности:

    • Применяются для бурения до глубины 5000 метров,
    • Имеют специальные устройства для передвижения в пределах стройплощадок (напр., по направляющим в виде рельс),
    • Оснащаются превенторами для герметизации устья нефтяных и газовых скважин во избежание выброса содержимого,
    • Могут укомплектовываться несколькими типами вышек,
    • Содержат комбинированную систему для обогрева помещений местонахождения.
    • Могут выполняться в виде модулей для удобства доставки на объект.

    ВНИМАНИЕ! Монтаж кустовых установок занимает значительный промежуток времени (до 15-ти суток), поэтому они используются только при больших объемах работ на одном объекте и с учетом особенностей рельефа местности (минимальных строительных затратах на строительство).

    Установки БМ

    Буровые установки имеют такую важную характеристику, как метод транспортировки и монтажа на объекте. В этом отношении все они делятся на три типа:

    1. Агрегатные являются цельными системами и при необходимости перевозки либо транспортируются тяжелогрузами, либо разбираются на отдельные детали и заново монтируются на новом объекте.
    2. Крупноблочные состоят из 2-х – 3-х крупных блоков, установленных и транспортируемых на отдельных платформах.
    3. Мелкоблочные изготавливаются из 15-ти – 20-ти блоков для удобства транспортировки на универсальном транспорте.
    Блочно-модульная буровая установка глубокого бурения

    Крупно-и мелкоблочные установки, состоящие из модулей на отдельных платформах, еще называются блочно-модульными (БМ). У каждого вида буровых БМ есть свои преимущества: мелко-модульные проще перевозятся и используются даже в труднодоступных районах, а крупно-модульные экономят трудовые и временные ресурсы на монтажные работы.

    ИНТЕРЕСНО! Существуют установки, имеющие универсальный способ монтажа, то есть оснащенные возможностями как агрегатной, так и модульной сборки.

    На видео принцип работы буровой установки глубокого бурения:

    allspectech.com

    малогабаритные и мобильные конструкции, самодельные установки

    Проблема обеспечения автономного водоснабжения стоит до сих пор очень остро. Несмотря на развитие и увеличение водопроводных сетей во многих районах получить свой источник питьевой воды можно только при устройстве собственного колодца или скважины.

    При этом копка колодца во многих случаях невозможна из-за значительной глубины залегания водоносных горизонтов, поэтому скважина является единственно возможным вариантом. А для ее устройства понадобится буровая установка для скважины, способная эффективно работать на различных грунтах.

    Буровая установка для бурения скважин

    Как решить проблему бурения

    Лучшим выходом, конечно же, будет привлечение специалистов, занимающихся бурением скважин на профессиональном уровне. Но, к сожалению, бурение скважин буровой установкой промышленного типа достаточно дорогое удовольствие, поэтому во многих случаях приходится отказываться от данного варианта. Кроме того, существуют условия, при которых доставить такую технику на участок просто нет возможности.

    Буровой станок Колибри

    В этих случаях поможет малогабаритная установка, собрать которую вполне можно самостоятельно. Конечно, создать такой агрегат по силам только тому, кто имеет опыт выполнения слесарных и сборочных работ, хорошо разбирается в различной технике. Но, в случае успеха, такая установка сможет не только сократить расходы на бурение собственной скважины, но и обеспечить дополнительный доход при выполнении работ на соседских участках.

    Помимо этого можно приобрести заводскую малогабаритную установку для бурения скважин на воду. Конечно, стоимость такой установки достаточно высока, поэтому смысл в приобретении существует только при профессиональной эксплуатации (оказание услуг по бурению скважин).

    Основные типы самодельных бурильных установок

    Большую часть буровых установок самостоятельного изготовления составляют приспособления с ручным приводом, но эффективность таких устройств достаточно мала. Они могут применяться только для устройства скважин незначительной глубины (в основном это скважины на песок) по достаточно мягким породам и грунтам.

    Поэтому стоит отдать предпочтение агрегатам с механизированным приводом, они способны обеспечить достаточную производительность и могут применяться для бурения скважин достаточной глубины.

    Чаще всего применяют установки, работающие по следующим технологиям бурения:

    • Малогабаритная установка для ударно-канатного бурения.
    • Шнековая буровая установка для бурения скважин (работает без промывки скважины).
    • Роторные установки, бурение которыми выполняется с обязательной промывкой скважины, обеспечивающей вынос дробленых пород на поверхность.

    Установка ударно-канатного типа

    Достаточно простая конструкция такой установки обеспечивает значительный рабочий ресурс. С помощью такой установки можно пробурить не одну скважину.

    Но при этом стоит учитывать то, что скорость бурения таким оборудованием невысока, а при прохождении различных водоносных горизонтов может понадобиться дополнительная обсадка трубами большого диаметра, что повышает стоимость устройства скважины.

    Такой тип бурения применяется достаточно давно, в принципе, этот способ считается одним из первых, применимых для бурения скважин. Установка ударно-канатного бурения позволяет получить достаточно качественную скважину. Принцип работы основан на применении ударного снаряда желонки, который падает под собственным весом и разрушает слой грунта при ударе. Подъем раздробленной почвы осуществляется так же при помощи желонки.

    Конструкция установки достаточно проста:

    Установка ударно-канатного типа для бурения скважин

    • Опорная тренога с блочком, через который пропускается рабочий канат.
    • Приводной механизм, обеспечивающий спуск-подъем рабочего инструмента.
    • Снаряд желонка, значительной массы. Он представляет собой трубу (длина до 2 метров) с заточенным нижним краем (в некоторых случаях на нем вырезают зубья для увеличения производительности). Внутри трубы установлен клапанный механизм, обеспечивающий удержание разрыхленного грунта при подъеме на поверхность.

    Бурение скважин малогабаритными буровыми установками такого типа начинают с устройства при помощи простых буров неглубокого отверстия, которое будет направлять движение рабочего инструмента. После 2-3 циклов спуска-подъема снаряд освобождается от грунта.

    Шнековые установки

    Шнековые установки для бурения скважин

    Основной элемент такой установки шнек (обычный винт Архимеда), обеспечивающий подъем разрыхленного грунта. Длина буровой штанги со шнеком обычно составляет не более 2 метров, для дальнейшего наращивания на ее верхней штанге нарезается резьба. Бурение может осуществляться как в ручном, так и в механизированном режиме. После 2-3 оборотов буровой инструмент извлекается для удаления раздробленного грунта.

    После того как бур уйдет на значительную глубину, его наращивают при помощи следующей буровой штанги. Работы по устройству скважин значительной глубины лучше выполнять при помощи механизированных станков, оснащенных приводом, обеспечивающим вращение и подъем шнека на поверхность.

    Бурение скважин мобильными буровыми установками данного типа позволяет обеспечить большую производительность (по сравнению с ударно-канатным бурением). К недостаткам относится необходимость постоянного подъема рабочего инструмента для очистки от грунта.

    Бурение с промывкой

    Бурение с промывкой

    Наиболее производительным считается бурение с промывкой скважины буровым раствором, обеспечивающим подъем разрушенного грунта.

    В состав оборудования входят следующие основные узлы:

    • Буровая штанга с лопастным буром, обеспечивающим разрушения грунта.
    • Приводной механизм, обеспечивающий вращение и поступательное движение инструмента.
    • Помпа с высоконапорными рукавами, предназначенная для подачи промывочной жидкости (воды), которой осуществляется транспортировка грунта на поверхность.
    • Вертлюг — переходной узел, обеспечивающий передачу вращательного момента от привода к инструменту.

    Все эти элементы собираются на прочной раме, способной выдержать значительные вибрационные нагрузки.

    Если вам необходимо достаточно глубокая скважина, малогабаритной буровой установкой такого типа ее устройство можно выполнить достаточно быстро. Скорость бурения (зависит от типа грунта) может достигать 10 и более метров в час.

    Основной процесс — промывка скважины, она может осуществляться по двум технологиям:

    • Прямая промывка — буровой раствор подается через штангу, вымывает раздробленный грунт и поднимает его по скважине.
    • При обратной промывке раствор подается непосредственно в скважину, а удаляется через буровой инструмент. Такой способ позволяет существенно увеличить дебет будущей скважины, но оборудование для такого типа промывки несколько сложнее.

    Буровые установки данного типа считаются наиболее производительными, но и стоимость их значительно выше.

    Как видите, конструкция буровых станков достаточно проста. Но все-таки, бурение скважины под воду стоит поручить профессионалам, так сам процесс бурения имеет множество тонкостей и сложностей, разобраться в которых новичку будет достаточно непросто.

    canalizator-pro.ru

    Буровая техника

    Для разведки, вскрытия или добычи твердых, жидких и газообразных полезных ископаемых, а также для различных вспомогательных целей в горных породах бурят вертикальные, горизонтальные или наклонные шпуры и скважины.

    Бурение — процесс сооружения горной выработки цилиндрической формы путем разрушения горных пород в торцевом забое.

    Буровой станок — буровая машина, установленная на самоходной платформе или передвижной раме, применяемая для бурения взрывных и разведочных скважин и шпуров при открытой и подземной разработке полезных ископаемых, при сплошных камерных и особенно этажно-камерных и блоковых системах разработки для бурения скважин.

    Шпуром принято называть искусственное цилиндрическое углубление в горных породах диаметром до 75 мм и глубиной до 5 м.

    Скважиной называют искусственное цилиндрическое углубление в горных породах диаметром более 75 мм и глубиной более 5 м.

    Бурение производится с помощью буровой установки — комплекса оборудования, включающего буровую вышку (мачту), силовой привод, механизм передвижения, оборудование для механизации спуско-подъемных операций и очистки скважин и др.

    Для ведения буровзрывных работ бурят шпуры или скважины, в которые помещают взрывчатое вещество (ВВ).

    В общей технологии открытых горных работ буровзрывные работы являются одним из основных и трудоемких производственных процессов. На долю буровзрывных работ приходится в среднем от 16 до 32 % всех затрат, необходимых для добычи твердых полезных ископаемых.

    В нашей стране ежегодно бурятся десятки миллионов метров взрывных скважин и шпуров, и с каждым годом объемы бурения растут.

    От качества рыхления горных пород зависят производительность погрузочного и транспортного оборудования, его долговечность и эффективность эксплуатации.

    Дальнейшее развитие буровой техники предусматривает: создание станков для бурения скважин диаметром до 400 мм шарошечными долотами; разработку новых способов бурения; совершенствование автоматизации управления режимами бурения и вспомогательными операциями; снижение времени на спуско-подъемные операции в 1,5—2 раза; осуществление бурения взрывных скважин глубиной до 18—24 м без наращивания буровых штанг; разработку невращающихся буровых ставов; использование стабилизаторов и амортизаторов; совершенствование и внедрение на станках шарошечного бурения электровибробуров; освоение новых типов шарошечных долот и дополнительных устройств к ним и более интенсивное применение станков комбинированного бурения.

    Характеристики буровых станков

    диаметр бурения — до 200 мм

    глубина бурения — до 52 м

    частота вращения инструмента — до 3,3 с-1

    крутящий момент — до 10 кН

    скорость подачи — до 0,4 м/с

    усиление подачи — до 200 кН

    размер блина штанги — до 4250 м

    скорость передвижения станка — до 1,36км/ч

    давление на грунт — до 0,1МПа

    мощность двигателей установленная — до 337кВт

    габариты в рабочем положении: длина — до 10300 мм, ширина — до 4900 мм, высота — до 18200мм

    масса — до48,2т

    Классификация буровых станков

    – буровые станки вращательного бурения шарошечными долотами

    – буровые станки вращательного бурения резцовыми коронками

    – буровые станки ударно-вращательного бурения б

    – уровые станки комбинированного бурения

    – буровые станки ударно-канатного бурения

    Буровые станки классифицируются по характеру (способу) разрушения горной породы, типу привода и назначению (рис. 1).

    Рис. 1. Классификация буровых станков для открытых работ

    Бурение горной породы можно производить механическим и немеханическим способами. Механический способ реализуется в машинах ударного, вращательного, ударно-вращательного бурения, когда разрушение горной породы производится инструментом под действием прикладываемых к нему силовых нагрузок.

    Ударный способ бурения осуществляется в результате нанесения ударов инструмента по породе. Удары можно наносить по хвостовику бура, лезвие которого, внедряясь, разрушает некоторый объем породы. После каждого удара буровой инструмент принудительно поворачивается и постепенно разрушает породу по всему сечению скважины. Этот способ бурения используется в бурильных машинах — перфораторах.

    Для бурения скважин в сложных горно-геологических условиях с перемежающимися’ породами различной крепости и структуры высоты на забой под действием собственного веса. Ударом создаются большие удельные нагрузки на лезвие коронки, что более эффективно для разрушения хрупких горных пород. Поворот инструмента происходит под действием упругих сил закручивания каната, на котором подвешен буровой инструмент. Так осуществляется бурение станками ударно-канатного бурения.

    При вращательном способе бурения разрушение забоя скважины скалыванием, смятием, истиранием осуществляется вращающимся инструментом с приложением к нему значительной осевой нагрузки. Этот способ реализуется в станках вращательного бурения шарошечными долотами и резцовыми коронками.

    При ударно-вращательном способе бурения буровой инструмент непрерывно вращается вокруг своей оси и по нему наносятся удары. Осевое усилие прикладывается к инструменту для нейтрализации сил отдачи, действующих на него в момент удара. Этот способ применяется в станках ударно-вращательного бурения с погружными пневмо-ударниками. Немеханическим (физическим) способом производится термическое, взрывное, гидравлическое, электро-гидрав-лическое, ультразвуковое и комбинированное бурение. При этом способе бурения силовые нагрузки на горную породу передаются через жидкую или газообразную среду. Несмотря на создание новых немеханических способов бурения, механический способ является преобладающим.

    По типу привода буровые станки делятся на электрические и тепловые, работающие от двигателя внутреннего сгорания (ДВС).

    По назначению буровые станки делятся на машины для бурения шпуров и небольших скважин и для бурения скважин среднего и большого диаметра.

    Основные параметры буровых станков — диаметр, глубина и угол наклона пробуриваемой скважины.

    Наибольшее распространение на открытых горных работах получили станки вращательного бурения шарошечными долотами, которыми выполняется около 80 % всех объемов бурения. Остальные 20 % объема выполняются станками вращательного бурения резцовыми коронками, ударно-вращательного и комбинированного бурения. Кроме того, на открытых горных работах еще находятся в эксплуатации станки ударного бурения.

    Станки вращательного бурения шарошечными долотами

    К станкам вращательного бурения относятся станки шарошечного бурения, предназначенные для бурения вертикальных и наклонных скважин в породах средней крепости и крепких. Разрушение породы осуществляется шарошечным долотом, во время вращения которого при постоянном усилии подачи зубья шарошек скалывают и раздавливают горную породу.

    Рис. 2. Конструктивная схема станка вращательного бурения шарошечными долотами

    Станки шарошечного бурения (рис. 2.) имеют шарошечное долото /, укрепленное на конце штанги 2. Вращатель 3 сообщает штанге вращение, а механизм подачи 4 подает ее на забой. Разрушенная горная порода удаляется сжатым воздухом или водовоздушной смесью, поступающей в скважину по пустотелым буровым штангам.

    На станках имеются гидро- и пневмосистемы, пылеулавливающие установки, машинное помещение, электрооборудование, кабина машиниста с пультом управления и ходовое оборудование. Станки шарошечного бурения позволяют бурить с высокой производительностью в разнообразных горно-геологических условиях. Отличаются эти станки между собой конструкцией вращательно-подающего механизма, определяющего частоты вращения и скорости подачи инструмента, величинами осевых усилий подачи, крутящих моментов и др.

    Станки вращательного бурения резцовыми коронками

    Сущность бурения этими станками заключается в следующем. Буровой инструмент вращается от двигателя через редуктор и одновременно подается на забой механизмом подачи или под действием веса привода вращателя и бурового става, состоящего из последовательно соединенных шнековых штанг и резцовой головки. Эти станки часто называют станками шнеко-вого бурения.

    Шнековая штанга выполняется в виде стержня, к наружной поверхности которого по винтовой линии приварена стальная лента. Резцовая головка представляет собой корпус с двумя или несколькими перьями и хвостовиком. Режущие кромки перьев армируются пластинками твердых сплавов или наплавкой твердого сплава. Хвостовик служит для присоединения резцовой головки к шнековой штанге

    mirznanii.com
