Бурильное долото – важнейший компонент эффективного бурения скважин – Основные средства
Как известно, нефть и газ в современных условиях добываются с помощью скважин, пробуренных в пластах земных пород. Бурение сегодня – единственный эффективный метод по разведыванию и наращиванию добываемых объемов нефти и газа. И один из главных элементов в подобных технологиях – долото. Именно долота разрушают горные породы, а поскольку существуют множество технологий бурения, то и видов бурильных долот разработано немало.
Выбираем долото, ориентируясь на применение
При бурении нефтяных, газовых и прочих скважин основным способом разрушения горных пород является механический. Существует несколько видов бурения: сплошное, колонковое, бурение для расширения ствола скважины, для выполнения в скважине спецработ и др. Неотъемлемая часть технологии – использование буровых долот, или искусственно отлитых из металла матриц, на которые монтируются дополнительные детали, такие как шарошки, режущие пластины, зубцы и т. д. Условно долота можно разделить по назначению: для бурения крепких пород, твердых, средней твердости и долота, рассчитанные на бурение мягких пластов.

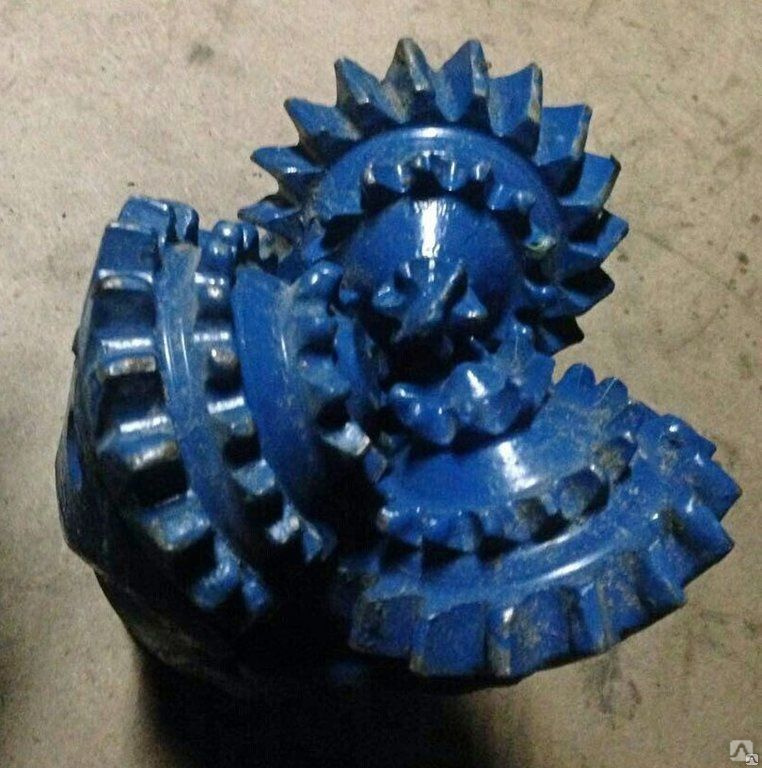

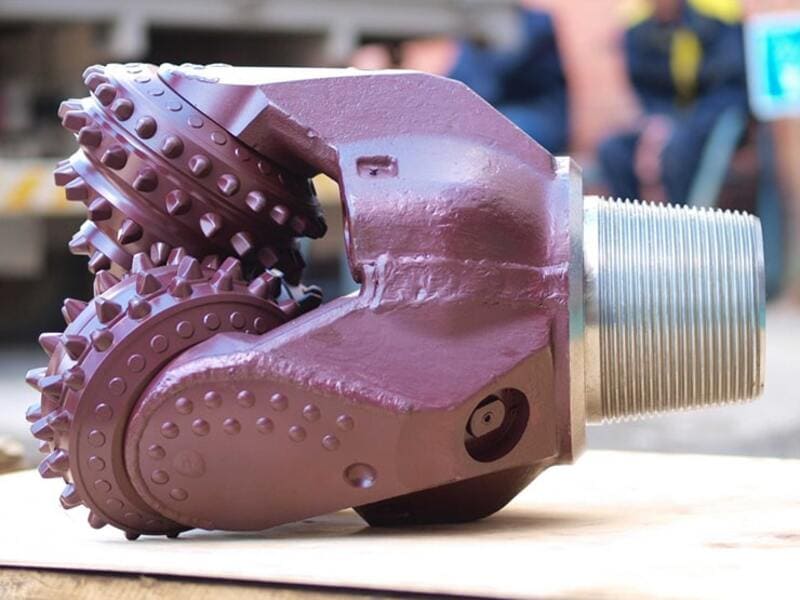

До 90% всех буровых работ как в России, так и за рубежом в настоящее время выполняется с помощью шарошечных долот. Такое долото разрушает породы дробяще-скалывающим методом, используемым в технологии вращательного бурения. Вооружением долота являются шарошки, которые оснащены стальными и/ или твердосплавными зубьями различной длины и конфигурации либо впрессованными в шарошку штырями из спекаемого карбидовольфрамового порошка – очень твердого материала. В качестве режущих элементов вооружения долот используют также сплавы из никеля, вольфрама, титана, причем видов твердых сплавов очень много.
Кинематика работы шарошки заключается в том, что при вращении долота шарошка совершает сложное перемещение, участвуя в относительном движении вокруг собственной оси и во вращательном движении вокруг оси долота. При сложении двух вращательных движений шарошка совершает поворот вокруг некоторой мгновенной оси.

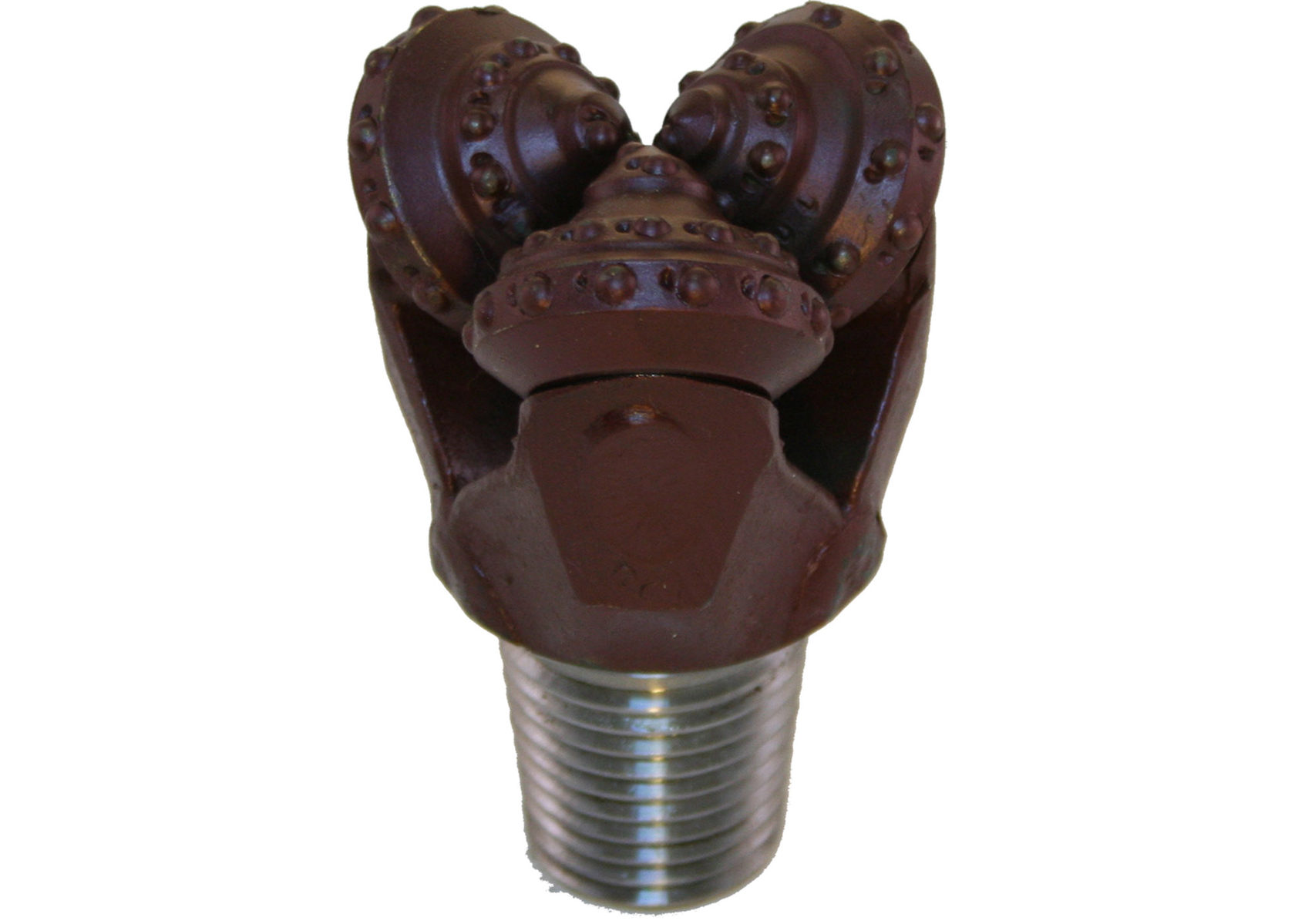

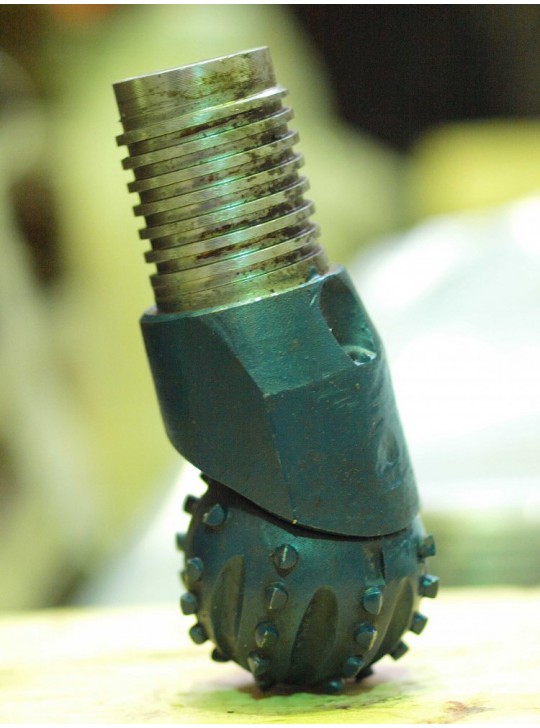

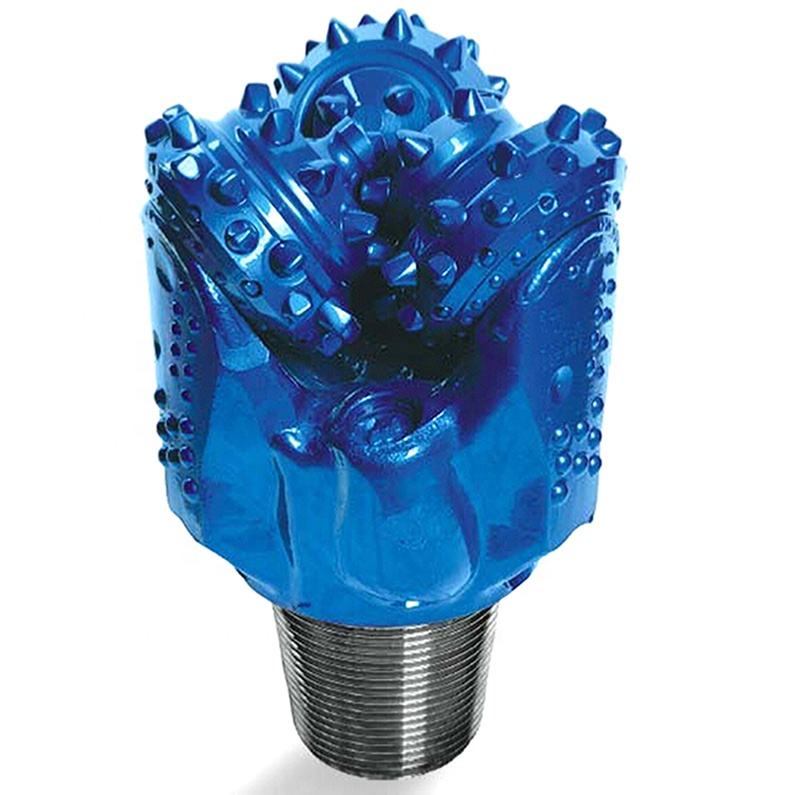

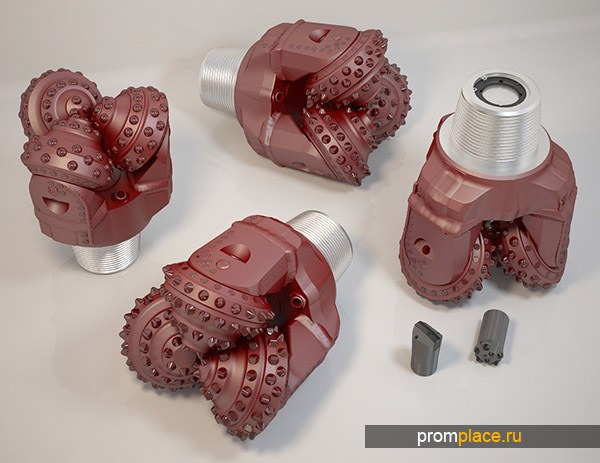

Наибольшее распространение в бурильной отрасли получили трехшарошечные долота, хотя производятся и одно-, и двухшарошечные.

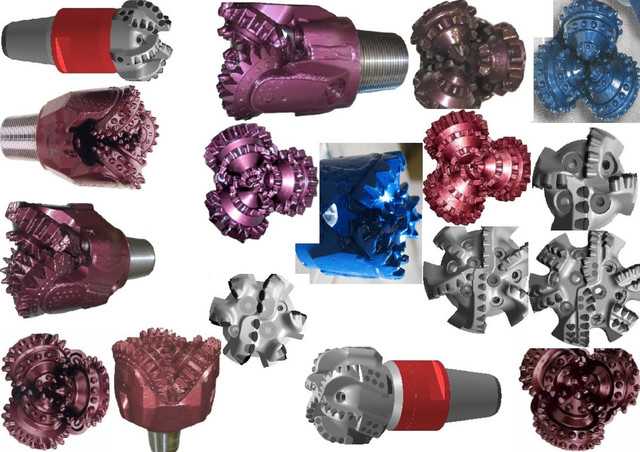

Надо отметить, что сегодня шарошечные долота представлены на рынке большим числом модификаций. Кроме разделения долот по количеству шарошек, существуют долота различных размеров, типов, классов. Например, если рассмотреть трехшарошечные долота, то рынок предлагает 26 типоразмеров таких долот, представленных более чем 150 моделями.
Популярность шарошечные долота получили благодаря универсальности, хорошей управляемости, особенно при бурении наклонных участков, а также низкой цене. Но при этом шарошечные долота работают с низким крутящим моментом, за счет чего скорость проходки невысокая, а плохая износостойкость, во-первых, заставляет достаточно часто извлекать долото из скважины для замены, а во-вторых, за счет износа вооружения долота диаметр скважины уменьшается с увеличением глубины, и после шарошечного бурения приходится калибровать ствол скважины, например, алмазным долотом.
Еще один распространенный вид буровых долот – лопастные. Наиболее часто применяются они для того, чтобы в короткое время разбуривать мягкие и средние по твердости породы. Долотами этого типа пользуются в том числе и при бурении скважин на воду. За счет высокой скорости проходки в рыхлых и мягких породах за рейс, а это полное время работы долота в скважине до его подъема на поверхность, бурят скважины глубиной в несколько сотен метров, иногда до 2000 м!
Лопастные долота имеют более простую конструкцию, чем шарошечные, и себестоимость их изготовления дешевле. Но режущие элементы долот постоянно находятся в контакте с породой, и в связи с этим лопастные долота изнашиваются намного быстрее шарошечных. В настоящее время применяются лопастные долота Ø76–445 мм пяти видов: однолопастные пикообразные (П), двухлопастные (2А), трехлопастные (3А), трехлопастные истирающе-режущие (ЗИР) и шестилопастные (6ИР).

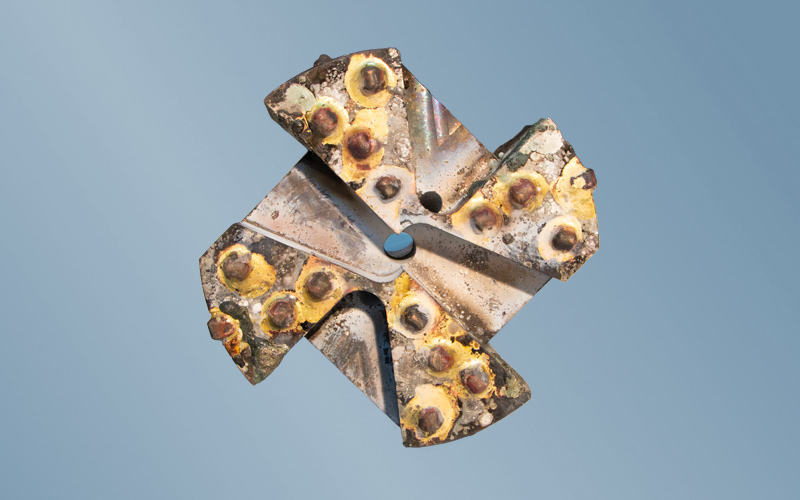

Конструкция фрезерных долот еще проще, чем устройство лопастных. Фрезерные представляют собой корпус, в торцевой части которого закреплены специальные штыри или твердосплавные вставки, а на всю торцовую часть нанесен слой металла высокой твердости. Такой вид долот предназначен для выполнения нестандартных задач: фрезерные долота применяют, когда необходимо пройти участок в особо твердых пластах, также они незаменимы при удалении оставшихся в стволе скважины после аварии металлических фрагментов бурового инструмента. Для традиционных видов бурения этот инструмент не очень подходит, поскольку скорость проходки очень мала, к тому же фрезерные долота неэффективны при бурении вязких и мягких пород.
Алмазные долота
, которые еще называют секторными, применяются для разрушения неабразивных пород средней и высокой твердости. Рабочим органом этого инструмента является основание с поликристаллическими композитными вставками. Если основание используется стальное, то поликристаллические алмазы монтируются в основание с помощью пайки, если же основанием является порошковая матрица, то алмазы внедряются в материал матрицы по специальной технологии.У алмазных долот много положительных эксплуатационных качеств, а именно: они формируют при бурении геометрически круглый ствол скважины, в отличие от ствола треугольной формы со скругленными вершинами, получаемого после бурения шарошечными долотами. Поверхность стенок ствола при «алмазном» бурении получается очень гладкой, а кроме того, алмазные долота отличаются износостойкостью. К тому же отсутствие в конструкции подвижных частей также увеличивает надежность алмазного инструмента.
Но есть и негативные факторы. Во-первых, это высокая цена алмазного долота. Во-вторых, эти долота не работают с абразивными породами, а значит, имеют довольно ограниченную область применения. «Минусом» инструмента является и то, что ствол скважины перед бурением алмазным долотом необходимо специально готовить, в частности предварительно пройти шарошечным долотом, а это не всегда удобно.

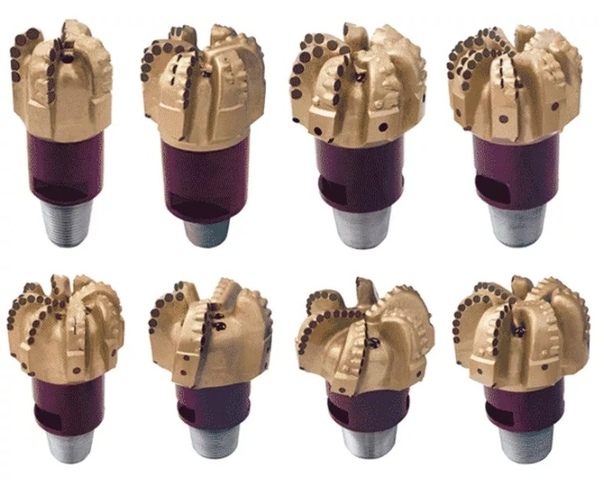

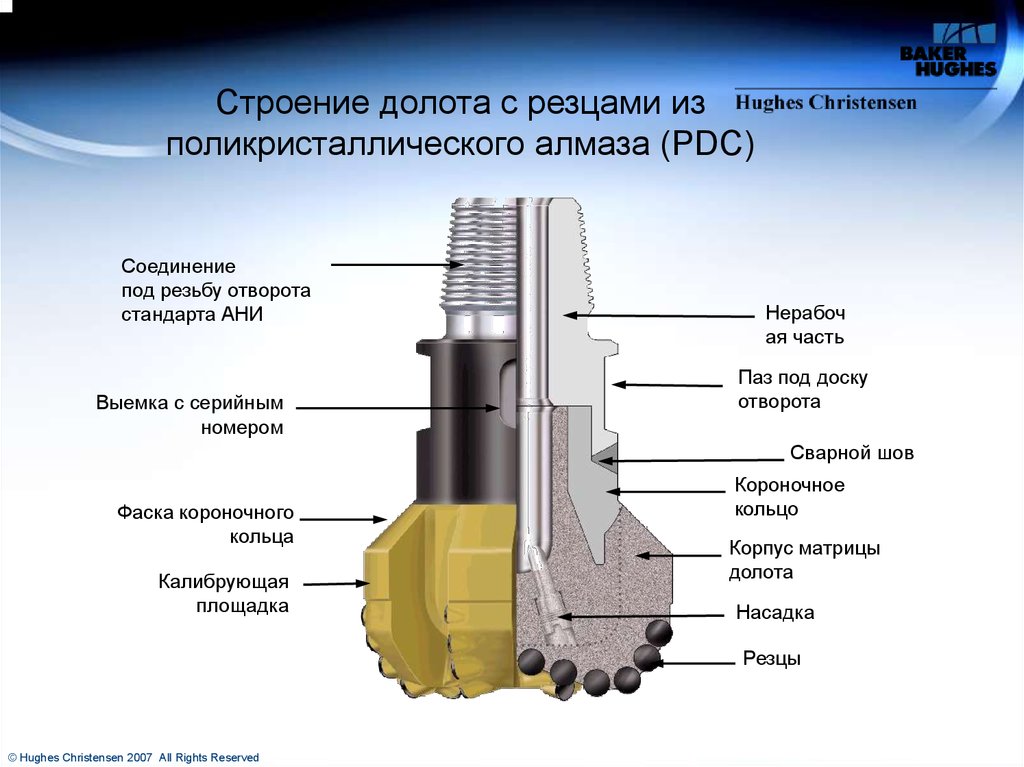

Разновидностью алмазных долот являются PDC-долота (Polycrystalline Diamond Cutter Bits). Особенностью этого инструмента, изготовленного по новейшей технологии в отрасли, является то, что долота изготавливаются из высококачественной стали и армируются алмазными поликристаллическими резцами. PDC-долота бывают шарошечными, лопастными, фрезерными. Размер и количество резцов зависит от числа лопастей или шарошек, а также диаметра долота. Долота PDC, обладающие высокой износостойкостью, демонстрируют скорость проходки, превышающую в 2–3 раза скорость, достигаемую обычными шарошечными долотами. Универсальность этих долот позволяет с их помощью бурить скважины для добычи нефти и газа, для снабжения населения водой или делать геотермальные скважины для работы тепловых насосов.
Ведущие производители долот немногочисленны
Производством буровых долот в России занимается ограниченный круг предприятий. Это связано, с одной стороны, с небольшой емкостью рынка долот, на уровне 90–100 тыс. ед., а с другой – со значительными затратами на организацию высокотехнологичного производства. Выпуск качественного бурового инструмента требует систематических инвестиций в производство, закупку современного оборудования, приобретения новейших технологий, привлечения высококвалифицированных специалистов в компании.
Лидерами в области разработки и производства бурового инструмента для нефтегазового комплекса страны сегодня являются российские компании АО «Волгабурмаш»


Среди производителей бурового инструмента можно назвать холдинг «Таргин», входящий в 500 крупнейших компаний России. Компания «Таргин» разработала собственные буровые долота PDC под торговой маркой «Таргин Тарбит».
В линейке, предлагаемой предприятием, долота и буровые головки для бурения скважин от 42 до 490 мм. Компания предлагает также услуги по восстановлению изношенных и поврежденных PDC-долот с сохранением первоначальных свойств и технических параметров.
Для водоснабжения, для строительной, горнорудной и других отраслей нашей экономики главными поставщиками долот являются предприятия ОАО «Уралбурмаш» и ЗАО «Гормаш». Поскольку долота, используемые в горнорудной отрасли, не так нагружены, как у нефтяников и газовщиков, то предприятия производят стандартные недорогие долота. Для строительной отрасли глубина бурения не превышает 30 м, для водоснабжения иногда требуются скважины глубиной до 300 м, но не более. Для строительного бурения и при буровых работах в горнорудном производстве используются главным образом шарошечные и лопастные долота, а вот долота с фиксированной головкой практически не встречаются.
Инструмент для бурения инженерно-геологических, гидрогеологических, поисковых скважин, долота для установки буронабивных свай и и укрепления фундаментов производит ООО «Завод буровых технологий» из Санкт-Петербурга. Предприятие предлагает серию долот PDC в качестве альтернативы шарошечным долотам при бурении скважин в песчаниках, известняках, аргелитах. Завод также выпускает классические шарошечные долота различных модификаций для бурения твердых малоабразивных пород и твердых с пропластками очень твердых. Для бурения мягких и средней твердости пород ЗБТ предлагает 2- и 3-лопастные шнековые долота ТМ «Карьер». Главной особенностью этих долот является то, что лопасти имеют оригинальную ступенчатую форму, что позволяет добиться более высоких скоростей бурения и повышает износостойкость инструмента.
Большой спектр бурового инструмента предлагает предприятие «Буровой инструмент» из Кургана. В предлагаемом ассортименте шнековые долота, долота для малогабаритных бурильных установок (МГБУ), а также долота с боковой и центральной промывкой. Завод освоил производство лопастных долот, предназначенных для бурения геологоразведочных шурфов и скважин в трещиноватых абразивных горных породах.
Для геологических партий, а также для предприятий, занимающихся частным бурением, предприятие выпускает пикабуры, применяемые при бурении мягких и средних пород. Для сооружения водных скважин пикабуры являются оптимальным инструментом, поскольку они обеспечивают высокую скорость бурения и продуктивность работы при небольшой стоимости.

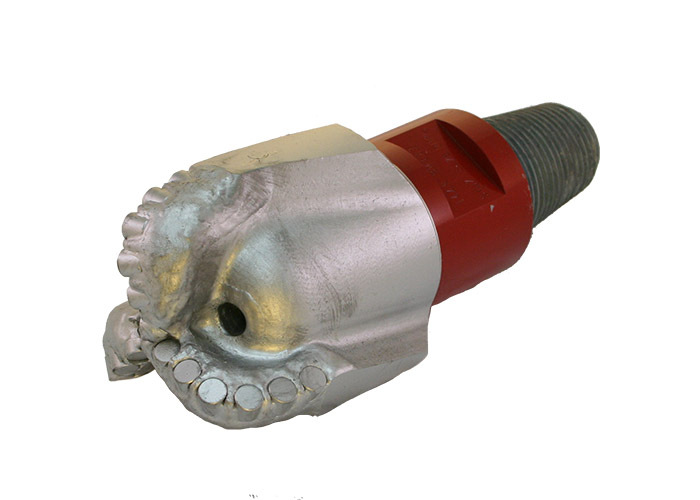

Конструкторы предприятия из Кургана разработали также долота PDC с резцами из поликристаллических алмазов. Оптимальное количество резцов размещается на минимальном числе лопастей, что позволяет достичь высоких скоростей бурения, а благодаря износостойким резцам инструмент эффективен при работе с породами мягкими и твердыми. Причем в качестве опции долото может комплектоваться резцами повышенной стойкости для бурения пород с пропластками до V–VII категорий твердости.
Надо сказать, что в мире насчитывается не более трех десятков компаний, серьезно занимающихся разработкой и производством бурового инструмента, а свыше 80% мирового рынка находится под контролем всего нескольких транснациональных компаний, таких как National Oilwell Varco, Schlumberger, Halliburton и Baker Hughes. Высокая концентрация производства связана, как и в России, с ограниченностью спроса бурового инструмента и большими затратами на организацию производственного цикла.
На нашем рынке инструмент для буровых работ активно предлагают многочисленные зарубежные производители, в основном из США, Европы и, конечно, Китая. Интересно, что качество наших долот, как правило, не уступает показателям аналогичной импортной продукции, однако стоимость российского инструмента оказывается минимум на треть дешевле. А есть примеры, когда цена российского долота была ниже на 300% по сравнению с ценой предлагаемого «брендового» из-за рубежа!
Но к сожалению, наши предприятия выдерживают пока мощный натиск зарубежных конкурентов только благодаря низким ценам на свою продукцию. Видимо, без активных действий по объединению мелких отечественных предприятий в холдинги, а также без использования мощных рычагов поддержки своего производителя в форме государственных защитных протекций конкурировать российским предприятиям, выпускающим буровой инструмент, с мировыми гигантами будет очень и очень сложно.
Буровые долота — Статьи — Горная энциклопедия

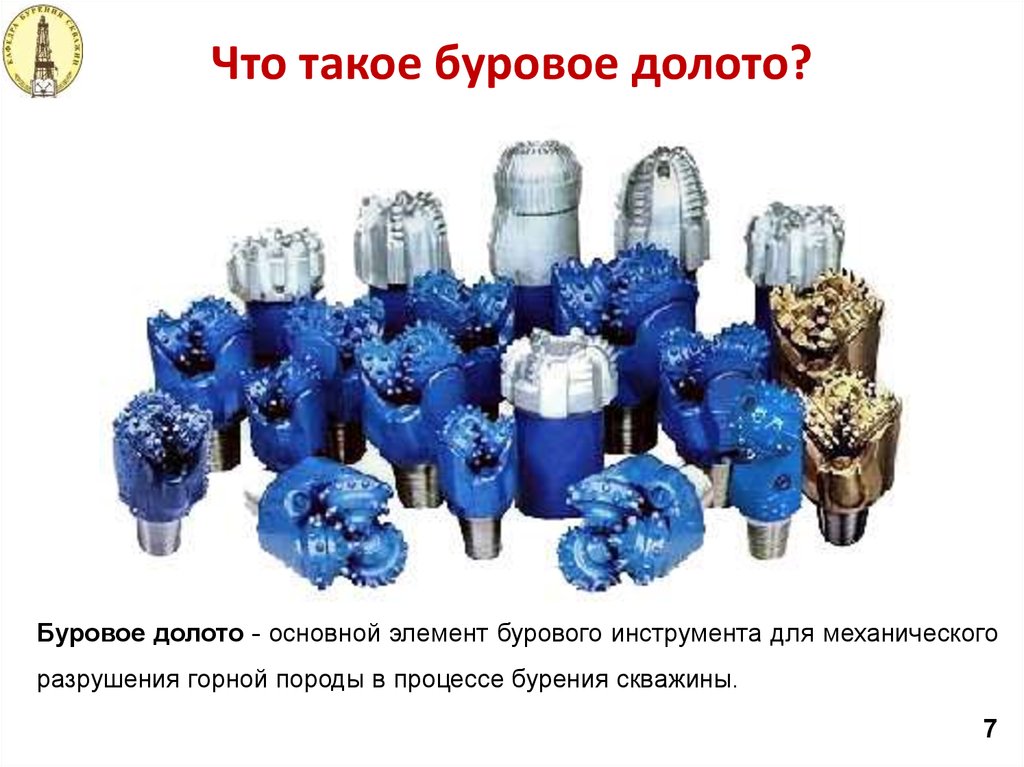

БУРОВЫЕ ДОЛОТА (а. drilling bit, bore bit; н. Воhrmeihßel; ф. trйpan, outil de forage; и. broca, trepano) — основной элемент бурового инструмента для механического разрушения горной породы в процессе бурения скважины. Термин “долото” сохранился от раннего периода развития техники бурения, когда единственным способом проходки скважины было ударное бурение, при котором буровое долото имело сходство с плотничным инструментом того же наименования. По назначению различают 3 класса буровых долот: для сплошного бурения (разрушение горной породы по всему забою скважины), колонкового бурения (разрушение горной породы по кольцу забоя скважины с оставлением в её центральной части керна) и для специальных целей (зарезные долота, расширители, фрезеры и др.). По характеру воздействия на горные породы буровые долота делятся на 4 класса: дробящие, дробяще-скалывающие, истирающе-режущие и режуще-скалывающие. По виду рабочей (разрушающей горные породы) части выделяют шарошечные и лопастные буровые долота.

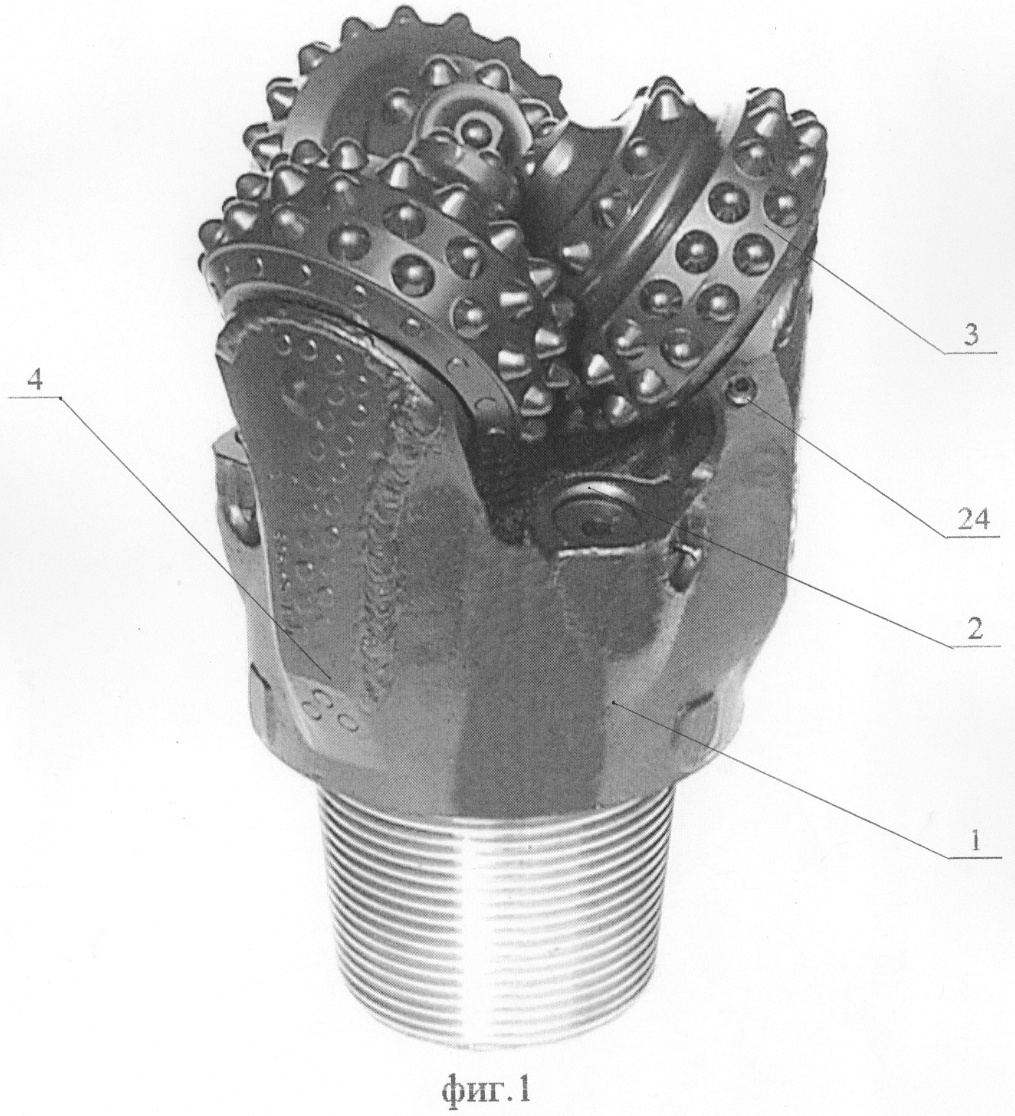

Шарошечными буровыми долотами осуществляется большей частью общего объёма бурения нефтяных, газовых и взрывных скважин. Шарошечное буровое долото (или бурильная головка для колонкового бурения) состоит из (одной, двух, трёх, четырёх или шести конических) сферических или цилиндрических шарошек, смонтированных на подшипниках качения или скольжения (или их комбинации) на цапфах секций бурового долота. Основная разновидность шарошечных долот для сплошного бурения — трёхшарошечное долото (рис. 1, а), при бурении глубоких скважин получило распространение также одношарошечное буровое долото (рис. 1, б).
В зависимости от конструкции корпуса шарошечные буровые долота разделяют на секционные и корпусные. В секционных корпус сваривается из отдельных (двух, трёх или четырёх) секций (лап), на цапфах которых монтируются шарошки; в корпусных — корпус литой, к нему привариваются лапы со смонтированными на их цапфах шарошками. Для присоединения буровых долот к бурильной колонне у секционных долот предусматривается наружная конусная резьба (ниппель), у корпусных — внутренняя конусная резьба (муфта). В СССР выпускаются 13 типов шарошечных долот сплошного бурения диаметрами 46-508 мм (ГОСТ 20692-75).
Реклама
По принципу воздействия на горные породы шарошечные буровые долота делятся на дробящие и дробяще-скалывающие. Буровые долота дробящего действия характеризуются минимальным скольжением зубьев при перекатывании шарошек по забою и отсутствием фрезерующего действия по стенке скважины периферийными зубьями; различают следующие их типы: Т — для бурения твёрдых пород, ТЗ — твёрдых абразивных пород, ТК — твёрдых пород с пропластками крепких, ТКЗ — твёрдых крепких абразивных пород, К — крепких пород, OK — очень крепких пород. Шарошечные буровые долота дробяще-скалывающего действия характеризуются увеличением скольжения зубьев при перекатывании шарошек по забою и стенке скважины. Типы буровых долот дробяще-скалывающего действия: М — для бурения мягких пород, МЗ — мягких абразивных пород, MC — пород мягких с пропластками средней твёрдости, МСЗ — мягких абразивных пород с пропластками средней твёрдости, С — пород средней твёрдости, СЗ — абразивных пород средней твёрдости, CT — пород средней твёрдости с пропластками твёрдых. Породоразрушающим элементом (вооружением) шарошечных буровых долот служат фрезерованные зубья или запрессованные твердосплавные зубки и комбинации зубьев с зубками на поверхности шарошек. Для повышения износостойкости фрезерованных зубьев шарошек от абразивного износа их наплавляют твёрдым сплавом, состоящим из зёрен карбидов вольфрама. Для уменьшения износа долота по диаметру периферийные венцы долот типов С, CT и Т имеют Г- или Т-образную форму. Геометрическая форма и параметры зубьев (высота, длина, шаг, а также смещение осей шарошек) различны (уменьшаются от типа М к типу Т) и зависят от физических свойств разбуриваемых горных пород. Современное вооружение шарошек буровых долот выполняется из вставных твердосплавных зубков с призматическими (типы МЗ, СЗ, МСЗ и ТЗ) и сферическими (тип ТК) рабочими головками. Опора шарошечных буровых долот в процессе вращения шарошки обеспечивает передачу осевой нагрузки от бурильной колонны через цапфы и тела качения вооружению шарошки, находящемуся в контакте с горными породами забоя скважины.
В опорах буровых долот в качестве радиальных используются подшипники роликовые, шариковые и скольжения, радиально-упорных — шариковые подшипники, упорных — подшипники скольжения. На рис. 2 показаны наиболее известные схемы опор, которые применяют в шарошечных буровых долотах. В каждой опоре имеется замковый шариковый подшипник, удерживающий шарошку на цапфе и воспринимающий осевую составляющую нагрузку на долото.
Число роликов и шариков в опоре шарошек и их размеры зависят от размера долота, схема опоры — от режима бурения. Долота, использующиеся для высокооборотного бурения (более 250 об/мин), имеют опору с телами качения без герметизации (серия 1АВ), для среднеоборотного бурения (до 250 об/мин) — опору по схеме ролик-шарик — скольжение — упорная пята без герметизации (серия 1АН) либо с герметизацией при помощи торцевой манжеты (серия 2АН). Долота для низкооборотного бурения (до 60 об/мин) имеют герметизированную маслонаполненную опору по схеме скольжение — шарик — скольжение — упорная пята с радиальной уплотняющей манжетой. В долотах с герметизированной маслонаполненной опорой в утолщённой части лапы имеется специальный резервуар со смазкой, в который вмонтирован эластичный мешок, изменяющий форму по мере увеличения давления при спуске долота в скважину и способствующий вытеснению смазки по смазочным каналам к трущимся элементам опоры. При этом уплотнительная манжета должна обеспечить герметичность опор со стороны торца шарошки. Это достигается жёсткостью торцевой манжеты и плотным прилеганием её к торцу шарошки.
Для подвода промывочной жидкости через долото к забою скважины в шарошечных буровых долотах имеются специальные промывочные или продувочные устройства. В зависимости от конструктивного выполнения выделяют шарошечные буровые долота с центральной, боковой промывкой, а также продувкой воздухом. Буровые долота с центральной промывкой имеют одно отверстие в центре долота либо 3 отверстия или щели в корпусе (промывочной плите), через которые промывочная жидкость направляется на шарошки в центральную часть скважины. В долотах с боковой промывкой (гидромониторные буровые долота, рис. 3, а) промывочная жидкость через сопла направляется между шарошками в периферийную зону забоя скважины.
В буровых долотах с продувкой воздухом (рис. 3, б), газом или воздушно-водяной смесью одна часть потока через центральное отверстие в корпусе долота подаётся на шарошки, другая — по специальным каналам в лапах и их цапфах поступает в полость опор шарошек для их охлаждения и очищения от бурового шлама. При бурении взрывных скважин в долотах с продувкой воздухом применяют обратные клапаны, которые обеспечивают немедленное закрытие центрального продувочного канала долота после прекращения подачи воздуха и тем самым не допускают засасывания частиц породы в полость корпуса долота над входом в продувочные каналы лап.
Лопастные буровые долота предназначены для бурения вращательным способом мягких и средней твёрдости пород.
Лопастные буровые долота (рис. 4, а, б, в) состоят из кованого корпуса с присоединительной резьбой, к которому привариваются 3 и более лопастей. У двухлопастного долота корпус и лопасти отштамповываются как одно целое. Для повышения износостойкости долот лопасти армируются твёрдым сплавом. Пластинки твёрдого сплава заплавляются на передней грани лопастей в специально профрезерованные пазы. Боковые (калибрующие стенку скважины) грани лопастей армируются цилиндрическими зубками (сплав ВК8-В), запрессовываемыми в просверленные отверстия. Промежутки между зубками наплавляются твёрдым сплавом. В СССР лопастные долота (ГОСТ 26-02-1282-75) с промывкой изготовляют с цилиндрическими отверстиями в корпусе (тип 2Л, диаметры 76-165,1 мм, скорость движения промывочной жидкости до 50 м/с) и сменными гидромониторными насадками в корпусе (тип ЗЛ, диаметры 120,6-469,9 мм, скорость промывочной жидкости не менее 90 м/с). Истирающе-режущие буровые долота (тип ЗИР) имеют диаметры 190,5-269,9 мм. Пикообразные буровые долота (тип П, диаметры 98,4-444,5 мм) изготовляют двух разновидностей: Ц — для разбуривания цементных пробок и металлических деталей низа обсадных колонн; R — для расширения ствола скважины.
К лопастным относятся также буровые долота для ударно-канатного бурения. Для бурения без промывки скважины применяют шнековые долота (рис. 4, г).
Для вспомогательных работ (разбуривания цементных мостов, металла в скважине) выпускаются фрезерные буровые долота: тип ФР в виде плоскодонных фрезеров, нижняя рабочая поверхность которых оснащена твердосплавными зубками или пластинками, выступающими над корпусом буровых долот; тип ДФТС с расположением твердосплавных зубков по 3 спиралям, имеющим плавный переход от центрального канала долота на рабочую сферу.

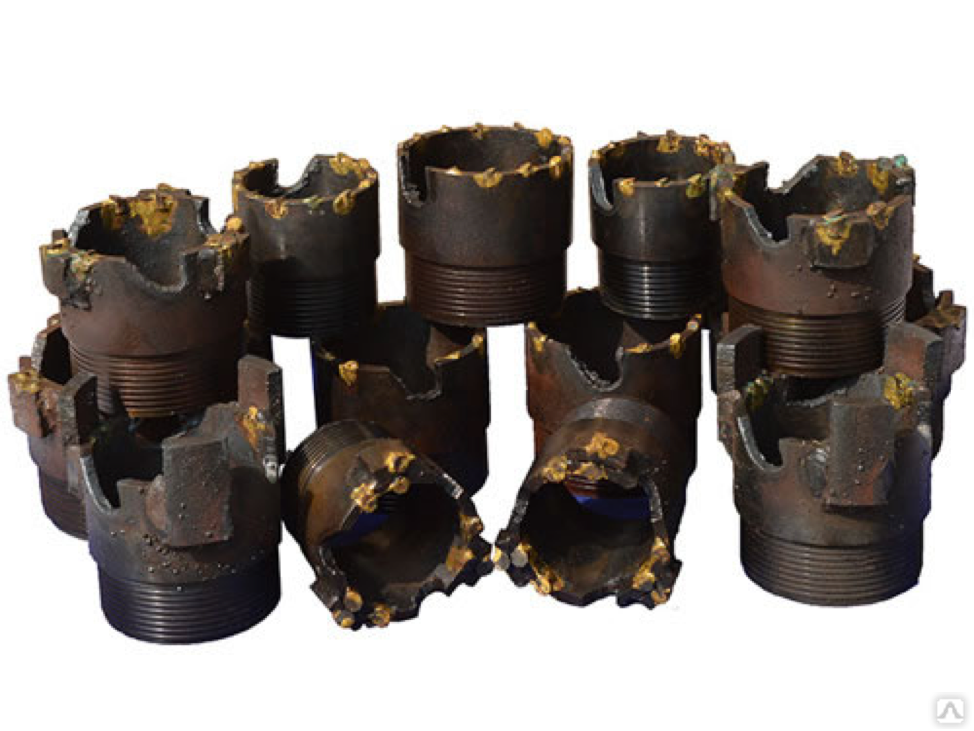

Для бурения скважин с отбором керна применяют шарошечные и лопастные бурильные головки, которые изготовляют для специальных керноприёмных устройств со съёмным и несъёмным керноприёмниками. Колонковые долота со съёмным керноприёмником позволяют отбирать с забоя скважины керн без подъёма бурильной колонны.
Керноприёмник с керном извлекают из скважины шлипсом, спускаемым в бурильные трубы со специальныой лебёдки, а бурильную головку поднимают только после её износа вместе с колонной. При работе колонковыми долотами с несъёмным керноприёмником для выноса керна из скважины необходимо поднимать всю бурильную колонну; при этом часто головки оказываются неизношенными. Кернообразующие элементы долот передают на керн минимальные поперечные усилия, что снижает вероятность его разрушения; промывочные каналы в бурильных головках расположены так, что струя промывочного раствора минует керноприёмник.
Буровые долота и бурильные головки изготовляют из прочных и износостойких материалов, т.к. в процессе бурения на долото действуют осевые и ударные нагрузки, вращающий момент, а также давление и химическая активность промывочной жидкости. Для секций (лап) и шарошек буровых долот применяют хромникельмолибденовые, хромникелевые и никельмолибденовые стали. Выпускаются буровые долота и бурильные головки, оснащённые природными или синтетическими алмазами (см. Алмазное бурение). Некоторые типы долот изготовляют из сталей электрошлакового и вакуумно-дугового переплавов.
Совершенствование буровых долот осуществляется в направлении улучшения их конструкций: создания новых схем опор с герметизированными маслонаполненными опорами для низкооборотного и высокооборотного бурения; применения новых форм твёрдосплавных зубков; изыскания более износостойких материалов; повышения точности изготовления деталей и сборки буровых долот, а также применения более совершенных схем подвода промывочной жидкости к забою скважины. См. также Буровая коронка.
