Калоризаторный или нефтяной двигатель – видели как запускается?

06 сентября 14:02 2017 by AMSRUS

Просмотров: 4 056

Нефтяной двигатель может быть, как двухтактным, так и четырёхтактным, но большинство из них были двухтактными с картерной продувкой, что упрощало конструкцию. Основной особенностью данного типа двигателей является калильная головка (калоризатор), закрытая теплоизоляционным кожухом. Перед запуском двигателя калоризатор должен быть нагрет до высокой температуры — например, при помощи паяльной лампы. Впоследствии вместо горелки для прогрева калильной головки стала использоваться электрическая спираль.

При работе двигателя в ходе такта впуска в калильную головку через форсунку подаётся топливо (обычно в момент прохождения поршнем нижней мёртвой точки), где сразу же испаряется, однако не воспламеняется, так как калильная головка в момент срабатывания форсунки заполнена отработавшими газами и в ней недостаточно кислорода для поддержания горения топлива.

Лишь незадолго до того, как поршень придёт в верхнюю мёртвую точку, в головку из цилиндра поступает богатый кислородом сжатый поршнем свежий воздух, в результате чего пары топлива воспламеняются.

Степень сжатия у подобных двигателей гораздо ниже, чем у дизельных — не более 8. К тому же топливо, в отличие от дизельного двигателя, поступает не в конце такта сжатия, а во время впуска, что позволяет применять топливный насос более простой конструкции, рассчитанный на сравнительно небольшое давление (обычно не более 30…40 атм).

Момент воспламенения топлива зависит от температуры калильной головки, которая в процессе работы может изменяться. Для управления опережением воспламенения мог использоваться впрыск воды.

Достоинства

  • Простота конструкции, надёжность, нетребовательность к уходу;
  • Возможность работы на разных видах топлива (вплоть до отработанного моторного масла) без перенастройки;
  • Двухтактные нефтяные двигатели могут работать при любом направлении вращения маховика, для реверсирования необходимо плавно снижать обороты до тех пор, пока очередная вспышка топлива не произойдёт раньше, чем поршень подойдёт достаточно близко к верхней мёртвой точке, после чего маховик останавливается и начинает вращение в обратную сторону.

Недостатки

  • Необходимость прогрева калильной головки до температуры 300—350 °C перед запуском, что занимало 10….15 минут при использовании открытого огня, или 1…2 минуты с электрической спиралью;
  • Низкий КПД за счёт плохой продувки калоризатора свежим воздухом и низкой степени сжатия[8];
  • Двигатель данной конструкции развивает максимальную мощность на более низких оборотах, чем традиционные дизельные двигатели, отсюда — сильные вибрации и малая удельная мощность. К тому же двигатель требует очень массивного маховика. Однако низкая скорость вращения может быть достоинством, например, при применении двигателя в качестве судового;
  • Высокая температура калильной головки поддерживается за счёт вспышек топлива в цилиндрах, поэтому данный тип двигателя не может работать длительное время без дополнительного подогрева при малой нагрузке и на холостых оборотах.
  • При длительной работе на высоких нагрузках калильная головка может перегреваться, из-за чего увеличивается угол опережения зажигания, что приводит к снижению мощности и увеличению нагрузки на детали двигателя.

Изучаем странные двигатели, застрявшие на обочине прогресса — ДРАЙВ

Двигатели Ванкеля, Стирлинга, разного рода газотурбинные установки так и не стали автомобильным мейнстримом. Ряд известных компаний (от Мазды до GM, от Мерседеса до Volvo) работали над ними десятки лет, упорствовали маленькие фирмы и отдельные изобретатели. Увы, в конце концов выяснялось, что подводных камней в той или иной конструкции намного больше, чем казалось вначале. Но это не значит, что развитие альтернативных агрегатов невозможно. Энтузиасты перебирают идею за идеей, и мне как инженеру-двигателисту интересно поделиться с вами рядом экзотических схем.

Некоторые создатели перспективных двигателей решили, что комбинация из цилиндра, поршня, шатуна и коленвала отлично себя зарекомендовала более чем за столетие и, чтобы улучшить параметры ДВС, не надо изобретать её заново — достаточно лишь подправить кое-какие аспекты. Поэтому первый в нашем обзоре — мотор американской компании Scuderi Group, который имеет классические такты впуска, сжатия, рабочего хода и выпуска, но происходят они не в одном и том же цилиндре, а в разных. Так называемый холодный цилиндр отвечает за впуск и сжатие, а второй, горячий — за рабочий ход и выпуск.

В простейшем моторе Scuderi цилиндров два: поршень в холодном цилиндре отстаёт на 30 градусов поворота коленвала от собрата в горячем.

Пока в рабочем цилиндре идёт расширение газов, в холодном, компрессорном, — такт впуска. В рабочем — выпуск, в холодном — сжатие. В конце такта сжатия поршни приближаются к своим верхним мёртвым точкам, смесь через перепускной канал перебрасывается из холодного цилиндра в горячий и поджигается. Такой разделённый цикл (в принципе — тот же цикл Отто, пусть и модифицированный) американцы придумали в 2006 году, а в 2009-м построили опытный Scuderi Split Cycle Engine. У компрессорного и рабочего цилиндров могут быть разные диаметры и ходы поршней, что даёт гибко настраивать параметры — получается аналог цикла Миллера с дополнительным расширением газов.

Экспериментальный литровый мотор Scuderi на стенде работает плавно и относительно тихо — даже без глушителя!

По расчётам мотор Scuderi на 25% экономичнее обычного, а с турбонаддувом и теплообменником, передающим энергию выхлопных газов воздуху в перепускном канале, и того выше. В четырёхцилиндровом варианте один компрессорный цилиндр может загонять смесь в три рабочих.

Если к каналу между цилиндрами добавить ответвление с клапанами и баллоном высокого давления, можно заставить такой мотор собирать энергию при торможении и использовать её при разгоне (этот режим показан на последней минуте первого ролика). Однако на протяжении уже ряда лет деятельность компании Scuderi Group ограничивается лишь опытными образцами и участием в выставках. Похоже, реальная экономичность тут всё же не может перебить высокую сложность конструкции.

Двухтактный агрегат Paut Motor использует принцип, подобный применённому в моторах Scuderi Group, — сжатие и рабочий ход тут происходят в разных цилиндрах, между которыми устроены перепускные каналы.

К разделённому рабочему циклу обратились было и разработчики хорватской фирмы Paut Motor. Их «разнесённая» конструкция привлекла меньшим числом деталей, низким трением и сниженным шумом. А необходимость внешнего бака для системы смазки, вызванная тем, что в картере масла не предусмотрено, не испугала. Изобретатели построили несколько опытных образцов. Для рабочего объёма в семь литров их габариты (500×440×440 мм) и вес (135 кг) оказались чуть ли не вдвое ниже, чем у традиционных ДВС. А отдачу так и не выяснили. Последний прототип был собран в 2011 году, а затем проект заглох.

В агрегате Paut Motor — четыре рабочих камеры с поршнями диаметром 100 мм и четыре компрессионных (120 мм). Двухсторонние поршни передают усилия на коленвал, который, благодаря паре шестерён с внутренним зацеплением, совершает планетарное движение.

Двухтактный двигатель Bonner (по имени спонсора, фирмы Bonner Motor), изобретённый в 2006 году в США Вальтером Шмидом, устроен ещё сложнее. Как и в проекте Paut Motor, цилиндры тут расположены буквой X, а коленвал тоже совершает планетарное движение за счёт системы шестерён.

Ключевое отличие от схемы фирмы Paut Motor — роль рабочих поршней играют подвижные цилиндры, соединённые с коленвалом (показаны красным). А с внешней стороны их закрывают неподвижные поршни (отмечены серым).

За газораспределение в Боннере отвечают клапаны в донышках цилиндров и вращающиеся золотники в корпусе мотора. При этом внешние поршни могут немного смещаться под давлением масла, обеспечивая переменную степень сжатия. Запутанная схема! А всё — ради высокой мощности на единицу веса. В теории Bonner выглядит интересно, но на практике о нём уже давно нет никаких новостей — судя по всему, надежд он не оправдал.

Некий мистер Смоллбон получил американский патент на аксиальный мотор ещё в 1906 году. Но если бы такой агрегат был идеалом, через 110 лет все автомобили использовали бы его.

Другие изобретатели не меняли рабочие циклы ДВС, а сосредотачивались на расположении его частей. Таковы, например, аксиальные моторы, которым уже больше ста лет (один из ранних патентов — на рисунке выше). Все они отличаются деталями, но объединены общим принципом — цилиндры располагаются, как патроны в барабане револьвера, с соосным выходным валом. За преобразование возвратно-поступательных движений поршней во вращение вала отвечают разные системы вроде наклонённых к продольной оси двигателя штифтов, косых шайб и тому подобного.

По такому принципу сегодня работают некоторые компрессоры. Добавив продуманное газораспределение и зажигание, можно превратить подобный блок в мотор...

. ..такой, как американский Dina-Cam 1960-х с полувековыми корнями. Благодаря хорошему соотношению веса и мощности аксиальные агрегаты прочили на роль моторов для лёгких самолётов.

Разновидностью аксиальных агрегатов является новозеландский проект фирмы Duke Engines — пятицилиндровый четырёхтактник рабочим объёмом три литра. По сравнению с классическим ДВС того же литража этот был, по расчётам авторов, на 19% легче и на 36% компактнее. Ему сулили применение в самых разных областях, но мечты о завоевании целого мира остались мечтами.

Опытный образец мотора Duke был построен в 2012 году. Потом он мелькал на выставках, собирал призы, но вот уже несколько лет новостей о нём нет.

Ещё более сложный аксиальный пример — двигатель RadMax канадской фирмы Reg Technologies. Здесь вместо цилиндров в общем барабане с помощью тонких лопастей организована дюжина отсеков. В прорезях ротора установлены пластины, которые сдвигаются вдоль них по мере его вращения. С торцов полученные переменные объёмы ограничивают изогнутые поверхности: они задают траекторию движения лопастей и заведуют газообменом.

Основные части мотора RadMax. За один оборот вала тут происходит 24 полных рабочих цикла.

Схема RadMax позволяет создавать двигатели под разные виды топлива, хотя изначально изобретатели выбрали дизельное. В 2003 году был построен образец диаметром и длиной всего 152 мм. Он развивал 42 силы — в разы больше, чем схожий по габаритам ДВС. Позже фирма отчиталась о создании более крупных прототипов на 127 и 380 сил. Но, судя по релизам, вся её деятельность по-прежнему не выходит за рамки экспериментов.

Ещё один пример превосходства теории над практикой — тороидальный мотор Round Engine (или VGT Engine) уже исчезнувшей канадской компании VGT Technologies. Первые прототипы двигателя с тором переменной геометрии (отсюда и буквы VGT — Variable Geometry Toroidal Engine) инженеры испытывали ещё в 2005 году.

Авторы кругового двигателя избавились от возвратно-поступательных движений. Отсюда — радикальное снижение вибраций. Плюсом можно назвать минимальное число деталей и хорошую расчётную экономичность.

Тор здесь играет роль цилиндра, внутри которого вращается ротор с парой закреплённых на нём поршней. Необходимые для обеспечения рабочих тактов переменные объёмы образуются между поршнями с помощью тонкого распределительного диска с вырезом под поршни, который ремённым или иным приводом вращается поперёк тора. Этот диск ограничивает топливно-воздушную смесь в процессе сжатия и рабочего хода.

Система фирмы Garric Engines похожа на VGT, однако вместо поперечного распреддиска использовано шесть поворотных золотников.

В 2009 году свой тороидальный мотор, принципиально повторяющий канадский, разработали американцы Гарри Келли и Рик Айвас (видео выше). По их оценке, тор полуметрового диаметра обеспечивал бы 230 л.с. и около 1000 Н•м всего при 1050 об/мин. Но… На сайте их фирмы Garric Engines сейчас висит заглушка «Спасибо за интерес. В будущем страница может быть обновлена». Возможно, чуть лучшая судьба ждёт так называемый нутационный двигатель, придуманный американцем Леонардом Мейером в 2006 году — его хотя бы построили в нескольких экземплярах.

Главный принцип нутационного диска: в процессе работы он не вращается вокруг вала, а качается из стороны в сторону. Добавив перегородки, получаем отсеки, в которых газ может сжиматься и расширяться.

Нутация по-латински означает «кивать». Мейер сформировал четыре рабочие камеры переменного объёма между корпусом мотора и «кивающим» по сторонам диском, который играет роль поршня. Диск разрезан пополам вдоль своего диаметра и нанизан на Z-образный вал, с которого и снимается мощность. За газообмен отвечают каналы и клапаны в корпусе.

Рабочий диск показан в разрезе. Минимализму, уравновешенности и лёгкости нутационной конструкции позавидует даже двигатель Ванкеля.

Прототипы мотора Мейера построила компания Baker Engineering и родственная ей Kinetic BEI. С единственным диском диаметром 102 мм агрегат развивает семь сил, а с парой дисков по 203 мм — уже 120! Длина двухдискового двигателя — 500 мм, диаметр — 300, а рабочий объём — 3,8 л. На килограмм веса — 2,5−3 «лошади» против одной-двух у массовых атмосферных ДВС (из немассовых некоторые моторы Ferrari выдают больше трёх сил на килограмм, но при высоченных 9000 об/мин). Литровая мощность, правда, не впечатляет. Ныне Baker и Kinetic вроде как доводят проекты до ума, хотя особой активности на их сайтах не видно.

За один оборот вала в двухдисковом нутационном агрегате происходят те же четыре рабочих хода, что и в восьмицилиндровом поршневом «четырёхтактнике». На фото — одно- и двухдисковые рабочие прототипы. (Кстати, из двух дисков в принципе можно создать и машину с разделённым циклом, одному отдать сжатие смеси, другому рабочий ход.)

В 2010 году нутационный мотор попал в зону интереса исследовательского центра ВВС США. Гарри Смит, менеджер лаборатории, демонстрирует внутренности мотора и объясняет, что особую ценность конструкция представляет для лёгкой авиации.

Идея роторных агрегатов различного типа так часто привлекает новаторов, будто один лишь отход от знакомой схемы даёт существенное повышение характеристик. Так, Николай Школьник, выходец из СССР, давно перебравшийся в США, с сыном Александром разработал мотор, напоминающий двигатель Ванкеля, вывернутый наизнанку. Ротор арахисовой формы также вращается в треугольной камере, но в отличие от агрегата Ванкеля уплотнители закреплены не на поршне, а на стенках камеры.

В роторе LiquidPiston есть полость, играющая свою роль в газообмене. Процесс сгорания проходит при постоянном объёме, а затем идёт расширение — это один из факторов, повышающих КПД.

Для развития конструкции Школьники основали фирму LiquidPiston, которой заинтересовалось оборонное агентство DARPA — теперь оно софинансирует эксперименты в расчёте на перспективы работы «арахисовых» агрегатов в лёгких летательных аппаратах, включая беспилотники, и в переносных генераторах. Опытный моторчик рабочим объёмом 23 см³ обладает неплохим для таких габаритов КПД в 20%. Теперь авторы нацелены на дизельный прототип весом около 13 кг и мощностью 40 л.с. для установки на гибридный автомобиль. Его КПД якобы вырастет уже до 45%.

Первый образец мотора Школьников можно положить на ладонь. Он весит 1,8 кг и может заменить вдесятеро более тяжёлый поршневой ДВС карта (показан слева). Мощность всего 3 л.с., но классический двигатель такого размера был бы ещё слабее.

Последний рассмотренный нами мотор демонстрирует, что идея плоского агрегата (ротор ведь можно сделать очень узким) заманчива. Вместе с тем для её реализации сами роторы не так обязательны — достаточно «оквадратить» традиционный поршень и, соответственно, сделать прямоугольным на виде сверху цилиндр.

Этой странной разработке фирмы Pivotal Engineering уже несколько лет, в течение которых создан ряд образцов, приводивших в движение мотоциклы и самолёты. Авторы адресуют так называемый качающийся поршень в первую очередь авиации. Помимо высоких выходных характеристик по отношению к весу и габаритам, такой двухтактный агрегат отлично поддаётся форсировке за счёт прохождения сквозь неподвижную ось поршня (рисунок ниже) жидкостного канала охлаждения. С иной схемой такой трюк затруднителен.

Задумка компании Pivotal Engineering из Новой Зеландии представляет собой мотор с качающимися прямоугольными (в плане) поршнями. Один их край закреплён на неподвижной оси, второй — связан с шатуном. Справа — четырёхцилиндровый образец на 2,1 л.

За пределами нашего обзора осталось ещё много экзотических разработок вроде 12-роторного мотора Ванкеля, двигателя Найта или агрегатов со встречными поршнями, ДВС с изменяемой степенью сжатия или с пятью тактами (есть и такие!), а ещё роторно-лопастные агрегаты, в которых составные части ротора совершают движения, будто сходящиеся и расходящиеся лезвия ножниц.

Ещё пример чудачеств — H-образный двигатель, объединяющий в себе две рядные «пятёрки». Автор патента Луи Хернс полагает, что одну половину агрегата можно адаптировать под бензин, а другую — под метан и активировать их как врозь, так и вместе.

Даже беглый экскурс за пределы классических ДВС показал, сколь большое количество идей не находит массового воплощения. Роторы часто губит проблема износа уплотнений. Роторно-лопастные варианты вдобавок страдают от высоких знакопеременных нагрузок, разрушающих механизм связи лопастей и вала. Это только одна из причин, почему мы не встречаем такие «чудеса» на серийных автомобилях.

Вторая — в том, что и традиционные ДВС не стоят на месте. У последних бензиновых образцов с циклом Миллера термический КПД доходит до 40% даже без турбонаддува. Это много. У большинства бензиновых агрегатов — 20−30%. У дизелей — 30−40% (на крупных судах — до 50). А главное — глобальная альтернатива ДВС уже найдена. Это электромоторы и силовые установки на топливных элементах. Поэтому если изобретатели диковинок не решат все технические проблемы в самое ближайшее время, вырулить с обочины прогресса перед электричками они попросту не успеют.

БОЛИНДЕР - это... Что такое БОЛИНДЕР?

  • болиндер — сущ., кол во синонимов: 2 • баржа (13) • двигатель (54) Словарь синонимов ASIS. В.Н. Тришин. 2013 …   Словарь синонимов

  • Николай Книпович (моторно-парусный бот) — «Николай Книпович» …   Википедия

  • двигатель — мотор, движок; движущая сила; болиндер, ветряк, пружина, рычаг, сердце, нефтянка Словарь русских синонимов. двигатель 1. мотор 2. см. рычаг Словарь синонимов русского языка. Практический справочник. М.: Русский язык …   Словарь синонимов

  • Эскильстуна — У этого термина существуют и другие значения, см. Эскильстуна (значения). Город Эскильстуна швед. Eskilstuna Герб …   Википедия

  • Подвесной мотор — Разрез подвесного лодочного мотора Сузуки Подвесной лодочный мотор  лодочный мотор, прикрепляемый к жёсткому транцу лодки. Получили огромное распространение на маломерных судах во второй половине XX века. Основные преимущества по сравнению со… …   Википедия

  • Лодочный мотор — Разрез подвесного лодочного мотора Судзуки Подвесной лодочный мотор  лодочный мотор, прикрепляемый к жёсткому транцу лодки. Получил большое распространение во второй половине X …   Википедия

  • Лодочный подвесной мотор — Разрез подвесного лодочного мотора Сузуки Подвесной лодочный мотор  лодочный мотор, прикрепляемый к жёсткому транцу лодки. Получили огромное распространение на маломерных судах во второй половине XX века. Основные преимущества по сравнению со… …   Википедия

  • Подвесной лодочный мотор — Разрез подвесного лодочного мотора Сузуки Подвесной лодочный мотор  лодочный мотор, прикрепляемый к жёсткому транцу лодки. Получили огромное распространение на маломерных судах во второй половине XX века. Основные преимущества по сравнению со… …   Википедия

  • Медаль за выдающуюся службу (НАСА) — Медаль НАСА «За выдающуюся службу» Оригинальное название …   Википедия

  • баржа — барка, баркас, нефтебаржа, брама, коломенка, лихтер, баржонка, шаланда Словарь русских синонимов. баржа сущ., кол во синонимов: 13 • аак (3) • …   Словарь синонимов

  • История дизельных двигателей. Часть 2 | русский техник

    Англия - родина первого нефтяного двигателя

    Реклама двигателей "Хорнсби-Акройд"

    Реклама двигателей "Хорнсби-Акройд"

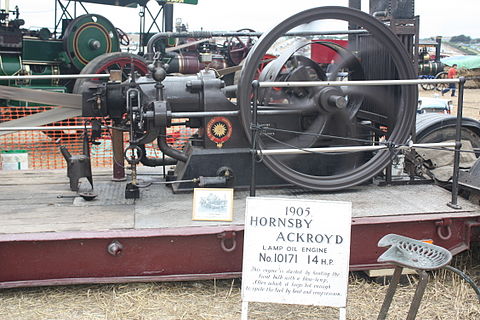

    Первые калоризаторные двигатели выпускались с 1891 года в Англии фирмой Richard Hornsby & Sons. Авторство на эти двигатели принадлежит англичанину  Герберту Акройду Стюарту, заключившему в 1891 году эксклюзивный контракт на их производство с вышеупомянутой фирмой. Эти двигатели получили известность, как "нефтяные двигатели  Хорнсби-Акройда" (Hornsby-Akroyd engine) . С 1891 по 1905 год фирмой было выпущено более 32 000 двигателей.

    Двигатель с калоризатором и водяным охлаждением

    Двигатель с калоризатором и водяным охлаждением

    Эти двигатели еще называют полудизельными двигателями из-за сходства их принципа работы с двигателем Дизеля: в обеих конструкциях используется непосредственный впрыск топлива и воспламенение при сжатии. Разница - в наличии калоризатора (иначе -калильная головка, калильная камера, вапурайзер, hot bulb, запальный шар), т.е. дополнительной камеры с раскаленными стенками или раскаленного элемента. За это двигатель получил еще одно название: «Hot Bulb Engine», что буквально переводится, как "двигатель с горячим шаром". Иногда слово Bulb переводят, как "лампа".

    "Hot bulb" нагревалась докрасна паяльной лампой перед пуском двигателя. Затем в камеру подавалось топливо и крутился вручную маховик. Топливо испарялось при соприкосновении с горячими стенками калильной камеры, пары смешивались с воздухом, поступающим в головку через дроссель и воспламенялись, нагревшись от стенки камеры и от сжатия. Для поджига топлива не требовалось высокая степень сжатия, как у двигателей Дизеля и, следовательно, не нужно было высокое давление впрыска топлива, т.к. давление сжатия калоризаторного двигателя - около 5 атмосфер, в то время как давление сжатия в дизельном двигателе -  от 40 атмосфер.

    Двигатель с традиционной калильной головкой (поз. 6 на чертеже)

    Двигатель с традиционной калильной головкой (поз.6 на чертеже)

    Таким образом, достоинства нефтяного "полудизеля" вполне очевидны: 1) простота в изготовлении, 2)всеядность (могли использоваться природный газ, мазут, керосин, сырая нефть, растительное масло или креозот) 3) Легкость запуска в холодном климате

    Недостатки, впрочем, тоже имелись, и немаленькие: 1) Перед запуском необходимо было нагревать калильную головку паяльной лампой, а это потеря 20-30 минут. 2) Низкий КПД двигателя (около 12%) из-за непродуваемой камеры калоризатора и малой степени сжатия  3) Сильные вибрации и низкооборотистость, необходимость применения массивного маховика 4) повышенная пожароопасность 5) невозможность регулирования оборотов.

    Массово подобные двигатели выпускались до 30-х годов, а полностью выпуск  прекратился лишь в 50-х годах, находя успешное применение в определенных отраслях народного хозяйства, таких, как стационарные приводы различных сельскохозяйственных машин и судовые двигатели, подкупая своей нетребовательностью к топливу, простотой ремонта и обслуживания.

    Эволюция калоризаторов

    Трактор LANZ BULLDOG. Hot Bulb накаляется открытым пламенем.

    Трактор LANZ BULLDOG. Hot Bulb накаляется открытым пламенем.

    Простейшая калильная головка "нефтянок" представляла собой обычную герметичную полость, которую надо было нагревать открытым пламенем (как на фото выше. Охлаждение водой в ранних двигателях отсутствовало. Это вызывало определенные проблемы, т.к. нерегулируемая температура головки могла достигнуть высоких значений, из-за чего воспламенение топливной смеси начиналось раньше времени. Напротив, на холостом ходу камера могла остыть и перестать воспламенять смесь.

    Для нормальной работы двигателя необходимо было поддерживать температуру калоризатора в пределах 330 - 600°. При более низкой температуре топливо не воспламенится, либо произойдёт поздняя вспышка; при температуре выше указанной - произойдёт преждевременная вспышка, что приведёт к снижению мощности двигателя.

    При работе двигателя с нагрузкой в цилиндр каплями подавали воду для охлаждения, а при малой нагрузке, наоборот - прикрывали подсос воздуха, чтобы калоризатор совсем не остыл.

    Двигатель с запальником (поз.1 на чертеже)

    Двигатель с запальником (поз.1 на чертеже)

    В 1892 году Стюарт получил патент на калильную головку с водяным охлаждением. Это сразу позволило поднять степень сжатия и мощность двигателя.

    Пожалуй, классикой Hot-bulb-калоризаторов  можно назвать изделия немецкой фирмы Lanz. На народном немецком тракторе Lanz-Bulldog 12 PS выпуска 1921 года (на фото выше), оснащенном одноцилиндровым калильным двигателем,  можно видеть калоризатор в виде полусферической головки в передней части двигателя в разрезе. Видны полости для охлаждающей жидкости, чаша для сбора и горения топлива, лючок для прогрева чаши паяльной лампой.

    Также получили распространение  двигатели с т.н. запальником. В англоязычной литературе запальник именуется "Hot-tube". Он представляет из себя быстросъемный элемент, который накаляется в снятом виде, затем вводится в камеру сгорания и двигатель заводится (см. на последнем чертеже выше).

    Русские полудизеля

    Выпуск двигателя системы Дизеля могли осилить единицы - в начале 20 века это были завод Людвига Нобеля, да Коломенский машиностроительный, в то время как выпустить нефтяной двигатель с калоризатором могли позволить себе даже небольшие провинциальные заводики.

    Из малых русских производителей среди многих выделяются две личности, как наиболее широко освещенные и мифологизированные в русскоязычной литературе: Блинов и Мамин, оба родом из села Балаково.

    Именно поэтому в России получили широкую популярность "нефтянки" за простоту и дешевизну. Часто такие двигатели называли, да и сейчас продолжают называют "Болиндерами", - по названию шведской компании, одной из первых начавшей массово производить такие двигатели как для хозяйственных нужд, так и для судов. На черноморском флоте есть даже такой термин - "болиндер" - т.е. баржа, оснащенная двигателем этой конструкции.

    Вот весьма поучительный и веселый отрывок из морской байки про болиндер, взятый с сайта flot.com:

    Двухтактный двигатель системы "Болиндер" - это замечта ательное творение человеческого гения. Как и двигатель Дизеля, он не требует электрического зажигания, но в отличие от "дизеля" может работать даже на сырой нефти! Для запуска "Болиндера" в специальное отверстие крышки единственного цилиндра ввинчивают стальной конус с резьбой у основания и шаровидным расширением на конце. Шар предварительно разогревают почти до белого каления, и сразу после ввинчивания конуса быстро раскручивают маховик двигателя. В дальнейшем двигатель работает неторопливо, но зато безостановочно, с характерным звонким "бонг-бонг". Только топливо подавай. Причём бывалые люди говорят, что если к топливу подмешать воды или просто помочиться в топливный бак, то "Болиндер" работает ещё лучше!

    О своём первом знакомстве с двигателем "Болиндер" мне рассказал командир моего катера мичман Дорогой. Эта история произошла с ним ещё до войны, он тогда только-только пришёл в дивизион зелёным матросом-салагой, и был объектом всяких нехитрых флотских розыгрышей. Например, затачивал напильником лапы якоря на барже и осаживал кувалдой кнехты на причале, бегал по базе с пустым пожарным ведром в поисках швартовой бочки, из которой должен был налить полведра девиации для кока, и т.д.

    Однажды Дорогого разбудили среди ночи и велели идти на баржу, чтобы помочь запустить двигатель. Подозревая очередной розыгрыш, Дорогой осторожно спустился в трюм баржи по скоб-трапу и остановился в нерешительности на скользком от мазута полу. Трюм был едва освещён тусклым красноватым светом мазутного факела, коптящего в углу. Около факела какой-то человек накачивал меха небольшого кузнечного горна. Вдруг этот человек выхватил из горна длинными кузнечными щипцами что-то раскалённое, и побежал прямо на Дорогого с криком "С дороги!" и лексическими добавками. Дорогой испуганно шарахнулся в сторону, и упал прямо на группу сидящих на корточках людей, которых вначале не заметил. Эти люди критически оценили поведение Дорогого, снабдив оценку для убедительности лексическими добавками. Человек со щипцами крикнул: "Крутите!" (с лексическими добавками). Все кинулись к большому маховику, около которого замешкавшемуся Дорогому не хватило места. Со второй попытки двигатель заработал и все пошли досыпать.

    Блиновы

    Известно, что создатель первого в России опытного образца гусеничного трактора на паровой тяге,  русский промышленник и изобретатель, бывший крепостной крестьянин Федор Блинов гораздо больший успех снискал в создании пожарных насосов и двигателей. В то время, как его "самоход с бесконечными рельсами" был отнесен на нескольких промышленных выставках в разряд никчемных диковинок, за пожарный насос изобретатель в 1889 году получил серебрянную медаль, в 1890-х - бронзовую.

    В России конца 19 века получили большое распространение дешевые и достаточно несовершенные даже по тем временам нефтяные двигатели, оснащенные простой калильной головкой (или открытым калоризатором) без водяного охлаждения. Помимо пожароопасности, данные двигатели развивали меньшую мощность по сравнению с более совершенными двигателями с охлаждаемым калоризатором. Зачем нужно охлаждение - см. выше вторую главу "Эволюция калоризаторов".

    В 1899 году, в возрасте 68 лет, Блинов решает применить вместо открытой калильной головки т.н. запальник, т.е. предварительно раскаленный элемент, помещаемый через крышку в запальную камеру. Как уже говорилось выше, эта система уже применялась в Европе англичанами и шведами.

    На собственном заводе со старообрядческим названием “Фабрика нефтяных двигателей и пожарных насосов “БлагословениеП.Ф. Блинова” младший сын Ф. Блинова Порфирий начинает производить двигатели с запальником.

    Уже после смерти отца, в 1903-м году, Порфирий подает заявку на патент, и в 1909-м получает привилегию. В части, посвященной описанию запальника, говорится:

    “Выпаритель для работающих взрывом двигателей, характеризующийся совокупным применением двухстенной коробки, охлаждаемой водой, и металлического бруска, нагреваемого перед пуском в ход двигателя и помещенного внутрь коробки...”

    Изобретение первого в мире запальника в отечественной литературе настойчиво приписывают Блинову, хотя в английской линейке нефтяных двигателей существуют такие же модели, но запальник там именуется "Hot tube", т.е. "горячая трубка". Кроме того, широко известен калоризаторный двигатель системы Болиндера с запальником, о нем как раз шла речь в предыдущей главе.

    По воспоминаниям внучки Ф.Блинова, среди бумаг и книг деда она видела множество периодической английской патентной литературы конца 19 века. Скорее всего, оттуда Блинов и подчерпнул идею запальника.

    Мамин

    Запальник Мамина, 20-е годы.

    Запальник Мамина, 20-е годы.

    Параллельно продолжил дело Ф. Блинова и его ученик, Яков Мамин вместе с братом Иваном на собственном предприятии - "Чугуно-литейном механическом заводе братьев Я. и И. Маминых".

    В 1903 году на предприятии Я. и И. Маминых был сделан первый двигатель мощностью 9,5 лошадиных сил на базе двигателя английской фирмы “Хорнсби”. Двигатель Маминых работал на нефти.

    В 1904 году Мамины подали заявку на изобретение, а в 1908 году получили привилегию и патент № 14061 на двигатель, который назвали “Русский Дизель”. Все эти годы на заводе выпускались нефтяные двигатели мощностью от 3,5 до 30 лошадиных сил.

    После революции 1917 года, Мамин продолжал конструировать двигатели, и  известен ряд его предложений по модернизации запальника с тем, чтобы добиться оптимального температурного режима.

    Двигатели с запальником, в том числе и конструкции Мамина, работали в народном хозяйстве вплоть до 60-х годов 20 века и славились своей всеядностью и ремонтопригодностью в полевых условиях.

    Munktell Museum - музей 180-летней истории VOLVO CE

    Иохан Мюнктель встречает посетителей спустя 180 лет после создания музея

    Музей был основан индустриальным магнатом 19 века Иоханом Мюнктелом ( J. T. Munktell ). Сегодня в нем собрана техника, на протяжении 180 лет производившаяся в Швеции компаниями, которые сегодня преобразовались в Volvo CE. Невозможно описать словами и техническими характеристиками технику и дух музея. Машины, созданные полтора века назад, сегодня олицетворяют всю индустриальную Швецию. Я публикую некоторые интересные экспонаты и, конечно, не могу не рекомендовать посетить музей лично.

    Так выглядели логотипы Volvo в разные годы существования компании

    Тросовый экскаватор Akerman 375 с двигателем Volvo D47A. Дата производства - 1960 год

    Munktells - моторный грейдер, модель 24. В 1923 году получил Королевскую награду (The King`s Prize of Honour)

    Грейдер "Улучшенный стальной чемпион" (The Improved Steel Champion) производства 1926 года привезли в музей из Канады

    Паровой дорожный каток Zettelmeyer 411-08. Две трети из 200 выпущенных с 1915 года агрегатов
    были экспортированы в самые разные страны Европы и Африки и даже в Китай

    Мобильный двигатель Bolinder`s Colombia образца 2010 года экспортировался даже в США и Перу

    Фронтальный погрузчик Bolinder-Minktell H-10 производился в 1954-1962 годах.
    Имел опцию параллельного ведения ковша, ноу-хау того времени

    Первый в мире сочлененный самосвал BM Volvo DR631. Изготавливался в Браасе с 1966 года

    Много ли в мире сохранилось техники с такими табличками...

    Самоходный паровой  двигатель Class SK 24. Похожие агрегаты были очень популярны в начале века
    и один из них даже получил Гран при на международной выставке 1912 года

    Самоходные дорожные катки производились с 1914 года.
    Этот экземпляр полностью восстановлен ветеранами Volvo в 1997 году

    Трактор Munktell20-24. Производился с 1917 года. Послужил базовым шасси для широкого спектра техники

    К сожалению, невозможно опубликовать всю экспозицию музея. Если Вы хотите получить больше информации, посетите музей лично, либо изучите Официальный сайт музея (на шведском языке).
