машина бурильно-сваебойная на базе УРАЛа

К числу наиболее востребованных разновидностей спецтехники, используемой на строительных объектах для установки свай и бурения земли, представляется машина БМ 811. Она представляет собой эффективный бурильно-сваебойный агрегат, который подходит для работы с грунтами различных категорий, что делает его универсальным и надежным решением.

Описание Бурильно-сваебойной машины БМ-811

Планируя узнать технические характеристики БМ 811, целесообразно более подробно ознакомиться с моделью и её особенностями. Она представляется уникальной разработкой для отечественного рынка и не имеет аналогов, произведенных в РФ и странах СНГ, что делает её незаменимой.

Она способна эффективно осуществлять бурильные работы, а также забивать сваи в различные типы грунта, вплоть до 4 категории, что делает её идеальным вариантом для выполнения работ в тяжелых условиях. Кроме того, машина бурильно сваебойная способна работать с промерзшими, вечномерзлыми, песчаными и другими сложными типами грунтов, обработать которые другая техника не в состоянии.

Техника создана для бурения и установки свай

К числу наиболее характерных особенностей агрегата целесообразно отнести:

• маневренность и отличную проходимость, позволяющую работать в условиях практически полного отсутствия дорожного покрытия;
• надежность, позволяющая успешно использовать транспортное средство в условиях Крайнего Севера;
• буровая установка может передвигаться по стандартным дорогам, предназначенным для общего пользования без получения специальных разрешительных документов.

Упоминания также заслуживает повышенный уровень комфорта в кабине оператора, а также выдающиеся рабочие показатели, сделавшие устройство невероятно популярным в различных сферах.

Назначение БМ-811

К числу несомненных преимуществ этой бурильной машины на базе Урала можно отнести широкие функциональные возможности, позволяющие эффективно использовать её для решения самых разных задач. Прежде всего заслуживает упоминания возможность быстрого бурения сразу нескольких скважин без смены позиции установки, что становится возможным благодаря вращающейся платформе бурильного оборудования.

Существуют и другие функции:

• установка сваи в уже имеющиеся отверстия без смены позиции, что гарантирует высокую точность работ;
• бурение скважин до 8 метров глубиной за один подход, что позволяет быстро завершить работы;
• сверление скважин на землях с линзами и плывунами.

Полученные в результате работ скважины являются ровными, что значительно упрощает их последующую эксплуатацию. При необходимости установки свай могут использоваться подобные элементы из железобетона, а также металла. Это особенно актуально, поскольку подобные материалы повсеместно используются при возведении фундаментов различных строений, объектов инфраструктуры.

Оборудование способно бесперебойно работать в широком диапазоне температур от +40 до -40 градусов, что делает его оптимальным вариантом для различных климатических условий.

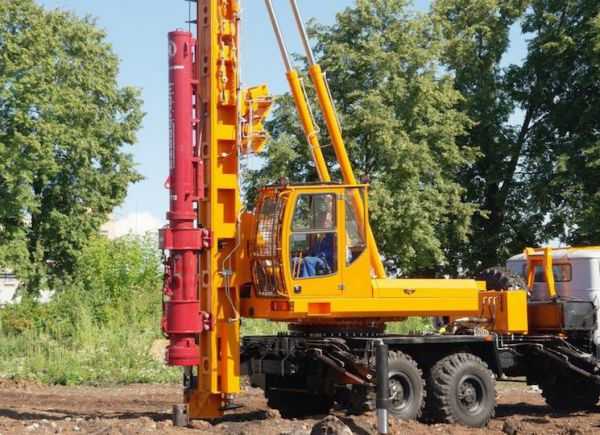

Фото буровой установки

Как можно увидеть на фото, установка смонтирована на базе популярного грузового автомобиля Урал модели 4320, имеющего колесную схему 6х6, что позволяет ему преодолевать даже существенные преграды. Она имеет специальный рабочий орган, оснащенный телескопическим механизмом, который позволяет эффективно осуществлять бурение на глубину до 15 метров.

Бурильная машина БМ-811

Технические характеристики БМ-811

Одной из наиболее значимых причин популярности подобного рода оборудования, представляются превосходные рабочие параметры, не имеющие аналогов на территории РФ и стран ближнего зарубежья. Необходимо отметить, что реальные технические характеристики агрегата напрямую зависят от его модификации. Ключевыми параметрами стандартной версии бурильной машины являются:

• тип шасси — 6х6;
• предельная глубина бурения — 15 метров, при условии использования телескопического механизма;
• диаметр бурения — 0,15-0,50, зависит от модификации;
• основное средство бурения — шнековый снаряд;
• допустимые углы работы — 80-95 градусов;
• время изготовления 8-метровой скважины в грунте 3-ей категории — 15 минут;
• приводы инструментов — гидравлического типа;
• грузоподъемность — 3 тонны лебедка для сваи и 3 тонны для подъема молота;
• полная/снаряженная масса — 22/21,75 тонны.

Вес сваи, которую может забить агрегат также напрямую зависит от его модификации и может колебаться от 1,2 до 3 тонн. Мощностные показатели моделей существенно возрастают и соответствуют порядковому номеру модификации от 01 до 04 включительно.

Управление агрегатом крайне простое и подразумевает, что перед началом выполнения работ машинист устанавливает стрелу в вертикальное положение

Проходимость машины

Исключительная проходимость, характерная для данной модели бурильной машины, обусловлена правильно подобранной базовой платформой — Урал 4320. Автомобиль с легкостью преодолевает небольшие препятствия и может использоваться даже в условиях полного отсутствия дорог, что особенно важно при выполнении работ в сельской местности.

Заключение

Бурильно-сваебойная машина БМ-811 — это уникальный агрегат, не имеющий аналогов на российском рынке, повсеместно используемый для установки свай для фундаментов зданий и объектов инфраструктуры. Он отлично справляется с бурением скважин и способен передвигаться даже по бездорожью, что делает его универсальным.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

Бурильно-сваебойная машина БМ-811 (буровая установка)

На данной странице представлена информация о функциональных возможностях и технических характеристиках бурильно-сваебойной машины БМ-811, сфере ее применения и конструктивных особенностях.

Данную копровую установку компания “Богатырь” предлагает в аренду для проведения буровых работ при обустройстве свайных фундаментов. Мы готовы перебазировать БМ-811 на объекты расположенные в Московском регионе в самые оперативные сроки в сопровождении квалифицированных операторов.

БМ-811 – преимущества машины, скорость работы, стоимость аренды, полезная информация по данной технике.

ОО «Богатырь» может предложить своим клиентам оборудования, которое необходимо при проведении свайных работ. Сваебойные машины доказали свою эффективность при работе в песчаных грунтах, строительстве свайных фундаментов, особенно если речь идет про буронабивной свайный фундамент.

Вы можете подробнее посмотреть характеристики нашей сваебойной машины.

Описание  Бурильно-сваебойной машины БМ-811

Бурильно-сваебойное оборудование буровой установки БМ-811 выпускается в трех вариантах конкретной комплектации: бурильная машина, бурильная установка со сваебойным оборудованием и копровая установка. Наиболее распространенный вариант – бурильно-сваебойный – обеспечивает ведение нескольких типов работ: бурение и погружение, погружение свай и бурение полным шнеком.

В качестве механизма для ударного погружения свай в БМ-811 используется  трубчатый дизельмолот СП-75А, обладающий весом бойка в 1.25 тонн. СП-75А отличается эффективным соотношением веса ударной части и развиваемой энергии (29 кДж), благодаря чему БМ-811 продуктивно погружает ЖБ сваи и шпунт весом до 3 т. во все распространенные в Подмосковье типы грунта.

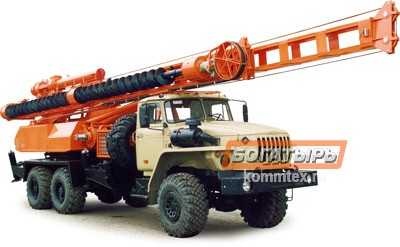

Рис: Бурильно-сваебойная машина БМ-811

С целью обустройства буронабивных свай БМ-811 комплектуется полым шнеком, обладающим внутренним каналом для заполнения скважины бетонной смесью. Буровая колонна с полым шнеком представляет собой составную конструкцию, наращивание которой осуществляется посредством стыковки секций шнека с помощью резьбового соединения.

Стандартная модификация этой модели устанавливается на шасси тяжелых грузовиков (например, «Урал»). Но наиболее приемлемым вариантом автомобильного обеспечения является использование автомашины КрАЗ. Его высокая проходимость, устойчивость и надежность в сочетании с очень высокой мощностью двигателя позволяет в результате бурильно сваебойной машине проводить сложные работы в самых труднодоступных местах с рельефом разных характеристик. Существует возможность комплектации машин бурами с целью проведения работ в грунте до 4-ой категории включительно. Подобная строительная техника практически не имеет аналогов в России.

Назначение и применение БМ-811

БМ-811 – многофункциональная копровая машина, способная выполнять разноплановые технологические операции при обустройстве фундаментов на ЖБ сваях:

• Бурение скважин лидеров для погружения свай и шпунта, бурение под набивные опоры, бурение методом CFA для создания буронабивных свай;
• Погружение ЖБ свай и металлического шпунта ударно-забивным способом.

Способность БМ-811 независимо от другой спецтехники осуществлять весь спектр свайных работ сделали данную установку одной из наиболее востребованных копровых машин в большинстве сфер строительства.

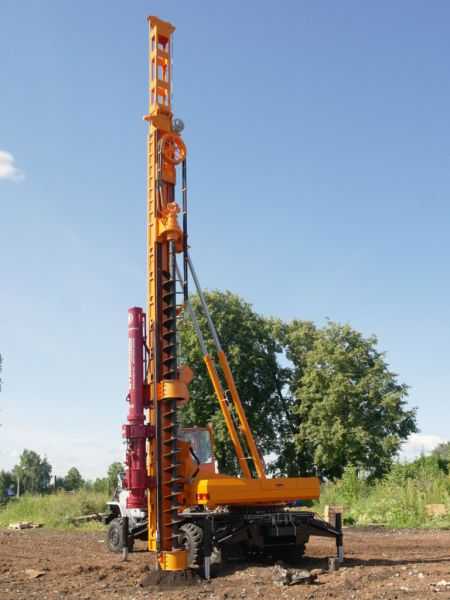

Рис: БМ-811 в процессе работы

Бурильно-сваебойная машина БМ-811 используется для выполнения следующих операций:

• Создания скважин под забивку свай;
• Обустройство фундаментов из буронабивных и набивных свай;
• Возведение шпунтовых ограждений, укрепление котлованов, оползневых зон и создание герметичных резервуаров из шпунта Ларсена;
• Забивки опор наземных трубопроводов и линий электропередач;
• Создание пробных скважин при проведении геодезических исследований строительных участков;
• Бурение гидрогеологических скважин на воду

Рис: Бурение лидерных скважин БМ-811

Общие возможности

Вы можете узнать подробнее как классифицируются машины для свайных работ

Особым плюсом БМ-811 является способность забивать в уже пробуренное отверстие сваи без всякого переоборудования, при этом не меняя позиции. Максимальная глубина бурения скважин – до 8-ми метров всего за проход шнековым буром. Существует возможность бурить скважины на тех участках, где присутствуют плывуны и «линзы», при этом получая чистую и ровную скважину, что позволяет достигать давление на забой до 10-ти тонн. Гидроагрегаты этой модели имеют упрощенную схему компоновки, вместо электроуправления применяется ручное управление с гидроусилителем. БМ-811 оборудована отапливаемой кабиной оператора, что крайне важно для северных районов.

Отличительной чертой БМ-811, в сравнении с аналогами, является повышенная мощность бурового оборудования, что обуславливает минимальные затраты времени на разработку скважин в почве до 4-ой категории твердости.

Рис: Наклон буровой колонны в БМ-811

Для разработки скважин в сложных грунтах с большим количество каменистых вкраплений БМ-811 комплектуется усиленной буровой колонной, толщина реборды (стенок трубы, к которой приварены спиральные лопасти) в которой увеличена до 10-16 мм. Для работы в грунтах с большим количеством каменистых вкраплений на шнековую колонну БМ-811 устанавливается специальный наконечник – твердосплавное шарошечное долото, которое эффективно вскрывает твердую почву и предохраняет бур от деформаций при столкновении с валунами.

БМ-811 справляется как высокоплотными грунтами, так и с насыщенной влагой болотистой почвой и плывунами, не обладающими жесткими структурными связями. Машина пробуривает ровные, не склонные к обваливанию скважины с высоким давлением на забой. Дополнительная стабилизация скважины достигается за счет сил трения выбуренной почвы, поднимающейся по спиральным лопастям шнековой колонны, со стенками выемки.

Рис: Буровая колонна в процессе разработки скважины

При проведении сваебойных работ БМ-811 также демонстрирует высокую функциональность. Машина самостоятельно выполняет весь диапазон технологических операций по забивке свай и шпунта:

• Перемещение сваи с расходного склада на точку погружения;
• Строповку сваи, ее поднятие крановой лебедкой и установку в исходное положение для забивки;
• Погружение сваи до наступления отказа.

Рис: Дизель-молот СП-75А

Для осуществления забивки свай БМ-811 оборудована навесным дизель-молотом трубчатого типа СП-75А. Вес ударного бойка молота составляет 1.25 т., развиваемая энергия удара – 29 кДж. БМ-811 погружает железобетонные сваи и шпунт длиной от 8-12 м. и массой от 1.2 до 3 т. Машина работает с ЖБ сваями сечением от 30*30 до 40*40 сантиметров.

БМ-811 имеет поворотную рабочую платформу с углом вращения 180⁰, что позволяет ей вести погружение свай и бурить скважины сразу в нескольких точках по периметру 6-ти метров от своего текущего расположения. Данный фактор позитивным образом сказывается на ускорении работ, поскольку отпадает необходимость в постоянном перемещении техники по строительной площадке.

БМ-811 имеет возможность осуществлять наклонное погружение свай с отклонением от вертикали до 30  градусов. Для точного позиционирования погружаемой сваи установка укомплектована электронным блоком измерения продольно-поперечного наклона копровой мачты.

Рис: Гидравлические аутригеры БМ-811

Характеристики БМ-811

Предлагаем вашему вниманию основные технические характеристики бурильно-сваебойной машины БМ-811.

Размеры:

• Габариты в транспортном положении (м): д – 13.6, ш – 2.5, в – 3.7;
• Габариты в рабочем положении (м): д – 10.4, ш – 2.5, в – 13.8;
• Масса полностью укомплектованной машины – 21,76 т;

Буровая оснастка:

• Тип рабочего оборудования – непрерывная шнековая колонна;
• Максимальная глубина бурения при непрерывной проходке – 8 м, с телескопическим удлинителем – 15 м;
• Диапазон диаметров бурения 360-500 мм;
• Максимальный угол наклона буровой колонны 800;
• Частота вращения бура 35-96 оборотов/мин;
• Крутящий момент бурения – до 14,7 кНм;
• Привод буровой колонны – гидравлика.

Сваебойная оснастка:

• Грузоподъемность крановой лебедки – 3000 кг, лебедки для поднятия молота – 3000 кг;
• Рабочее оборудование – трубчатый дизель-молот СП-75А;
• Вес бойка – 1250 кг;
• Вес молота (общий) – 2700 кг;
• Максимальная энергия удара – 29 кДж;
• Вес забиваемых свай от 1.2 до 3 тонн;
• Длина свай – до 12 метров;
• Сечение свай – от 30*30 до 40*40 см.

Рис: БМ-811

Наша техника  БМ-811 аренда

Мы предлагаем аренду сваебойной техники для работ с фундаментами. Поставка техники и свай, а так же их забивка, бурение скважин – это задача нашей компании. Данная спецтехника позволяет производить лидерное бурение скважин глубиной до 16 метров и диаметром до 500 мм.

 Машина способна бурить грунты до 4-ой категории включая:

• вечномерзлые
• высоко насыщенные влагой
• с температурой грунта около 0 С
• грунты с наличием плывунов и линз

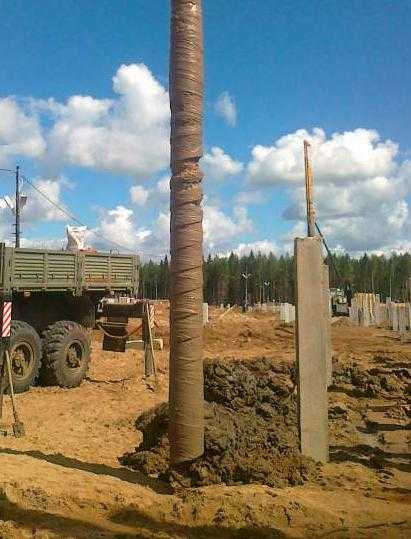

Фото работ по лидерному бурению

Машина укомплектована трубчатым дизель молотом СП-75А массой ударной части 1250 кг

Особенности и преимущества  БМ-811

• высокая проходимость, возможность проводить работы в труднодоступной местности
• высокая мобильность, возможность передвигаться по дорогам общего пользования без специальных пропусков
• бурение скважин за один проход до 8 метров непрерывным шнековым буром (7-8 мин по мерзлому грунту 3 категории)
• позволяет добиться чистой и идеально ровной скважины с достижением давления до 10 тонн на “забой”
• возможность забивание свай и бурения нескольких точек не меняя позиции
• возможность забивания свай в пробуренные отверстия без дополнительного переоборудования не меняя позиции

Заказ аренды БМ-811 в Москве

Мы готовы предоставить БМ-811  в аренду частным лицам и строительным компаниям г. Москва и центрального региона России. Техника регулярно проходит плановые техосмотры и находится в отличном эксплуатационном состоянии.

Также мы предлагаем в аренду колесные и гусеничные копровые установки УСА, УГМК-12 и КГ-12М – обращайтесь по контактным телефонам либо оставляйте заявку, и мы предложим вам наиболее выгодные условия сотрудничества.

ООО «Богатырь» специализируется на погружении железобетонных и винтовых свай, наша профессиональная техника самого высокого качества.

Ценовая политика компании отличается приемлемостью, а квалификация сотрудников находится на самом высоком уровне. Для связи, оставьте заявочку:

Статьи по теме



Полезные материалы

Бурение под фундамент

Компания «ООО Богатырь» осуществляет бурение под сваи фундамента по всему Подмосковью и Центральному региону России.



Сваебойная установка «СП-49»

Сваебойный копер «СП-49» считается универсальным техническим рабочим оборудованием, способным подтаскивать сваи в нужное место.



УГМК-12 сваебойная машина

Сваебой УГМК-12 на базе шасси от КамАЗ-53228 – это колесная спецтехника, предназначенная для погружения в почву любого типа железобетонных или железных свай и шпунтов длиной до 12 м.





kommtex.ru

БМ-811 на базе УРАЛ-4320 | СвайПром

Бурильная сваебойная машина БМ-811

служит для бурения скважин и проведения монтажа буронабивных свай в любом регионе России, в том числе в областях крайнего севера. БМ-811 выпускают на базе шасси Урала-4320 6х6. Сам автомобиль Урал характеризуется высокой проходимостью и неприхотливостью не только к погодным, но и к дородным условиям. На базе этого крепкого и надежного автомобиля производят большое количество моделей специализированных автомобилей, в том числе и бурильно-сваебойную машину БМ-811.

Данная установка может выполнять целый комплекс работ:

• погружение свай,
• бурение скважин полным шнеком,
• лидерное бурение и погружение свай при строгом вертикальном их вхождегнии.

Условия работы и назначение БМ-811

На фото — БМ-811 в сборе

Сваебойная бурильная машина служит для бурения скважин до 4 категории по СНиП IV-2-82, в том числе и на вечномерзлом, влагонасыщенном грунте, а также на почве с линзами и плавунами. Помимо этого БМ-811 используют для забивания металлических и железобетонных свай при строительстве линий электрических передач, свайных фундаментов различных сооружений и т.п. Эксплуатация установки рекомендуется в температурном диапазоне от минус 40 до плюс 40 градусов.

Модель БМ-811 выпускают в двух модификациях: только бурильная машина и машина с дополнительным копровым (сваебойным) оборудованием – трубчатым дизельным молотом СП-75А (масса ударной части 1, 25 т). Модель БМ-811М – это продолжение серии с большей мощностью бурильного оборудования и увеличенным диаметром бурильного инструмента (500 мм).

Преимущества БМ-811

Бурильная сваебойная машина БМ-811 на базе Урал-4320 имеет целый ряд преимуществ:

• возможность выполнять установку свай и бурение из одной позиции в нескольких точках,
• возможность, не перемещая машину и не меняя оборудование, забивать и погружать сваи в уже пробуренное отверстие,
• возможность проводить работы в труднодоступных местах по причине отличной проходимости базового авто и устойчивости шасси,
• ровное и чистое бурение, давление забоя достигает 10 т,
• большая глубина бурения: при непрерывающейся подаче инструмента до 8 м, с использованием шнека-телескопа – до 15 м,
• лидерное бурение с максимальным диаметром 500 мм и до максимальной глубины 15 м,
• базовый автомобиль передвигается в черте города без получения пропусков и разрешений, обеспечивая высокую мобильность.

Характеристика установки

Отлично подходит для условий Сибири и районов Крайнего севера. Операторская кабина отапливается, что является немаловажным преимуществом при работе в северных районах. Помимо этого северная модификация шасси на базе Урал-5557-40 6х6 имеет низкопрофильные шины с функцией регулировки подкачки колес. Это повышает проходимость мягких болотистых грунтах. Эту модификации используют в газо- и нефтедобывающей промышленности.

svaiprom.ru

автомобили, строительная спецтехника (Россия, Москва))

По вопросам покупки данной техники (БМ-811 бурильно-сваебойная машина на шасси Урал 4320-1912-40), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка БМ-811 бурильно-сваебойная машина на шасси Урал 4320-1912-40 может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Бурильно-сваебойная машина БМ-811 на шасси УРАЛ с колесной формулой 6×6 предназначена для бурения скважин и установки в них железобетонных опор под свайные фундаменты, столбы ограждений, линии электропередач и связи, опор мостов и переходов.

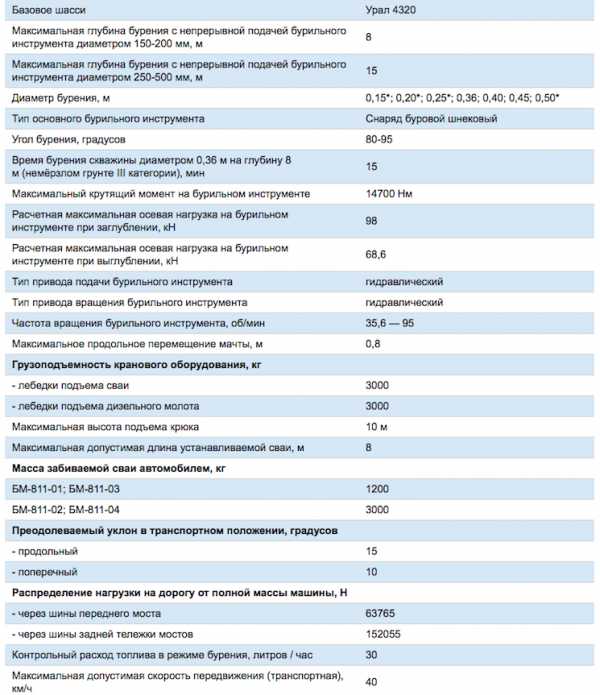

Технические характеристики бурильно-сваебойной машины БМ-811 на шасси Урал 4320-1912-40
