Механизм блокировки дифференциала заднего моста трактора МТЗ-80, 82
________________________________________________________________________
Механизм блокировки дифференциала заднего моста трактора МТЗ-80, 82
Детали и комплектующие механизма блокировки дифференциала заднего моста для трактора МТЗ 82
0 70-2409035 Кожух
0 70-2409060 Корпус со штифтом в сборе
0 70-2409010-Б Муфта блокировочная в сборе
0 70-2409050-Б Переходник в сборе
1 70-2409015-А Корпус муфты
2 Штифт 5 Пр 2ах25 ГОСТ 3128-70
3 50-1702148-А Пружина фиксатора
4 50-3502040-А Диск
5 70-2409016 Диск промежуточный
6 70-2409028 Диск отжимной
7 70-2409020 Вал блокировочный
8 70-2409018 Диск нажимной
9 70-2409029 Прокладка
10 70-2409021-А Диафрагма
11 70-2409030-Б Крышка диафрагмы
12 Шайба 8Т65Г 06 ОСТ 37.001-115-74
13 Болт М8-6gх36.88.35.019 ГОСТ 7796-70
14 70-2409035-А Кожух
15 Шайба 12ОТ 65Г 06 ОСТ 37.
001-115-74
16 Болт М12-6gх200.88.35.019 ГОСТ 7795-70
17 70-2409026-Б Переходник
18 70-2409037 Штуцер
19 Кольцо 020-025-30-1-4 ГОСТ 9833-73
20 54-06-448-А Пружина
21 70-2409027 Втулка
22 70-2409033-Б Кольцо
23 Штифт 8Пр 2ах36 ГОСТ 3128-70
24 82Р-2409036 Уплотнитель
25 Кольцо 2В40-1 ГОСТ 13940-68
70-2409035, 70-2409060, 70-2409010-Б, 70-2409050-Б, 70-2409015-А, 50-1702148-А, 50-3502040-А, 70-2409016, 70-2409028, 70-2409020, 70-2409018, 70-2409029, 70-2409021-А, 70-2409030-Б, 70-2409035-А, 70-2409026-Б, 70-2409037, 54-06-448-А, 70-2409027, 70-2409033-Б, 82Р-2409036
Автоматическая блокировка дифференциала
(АБД) заднего моста трактора МТЗ-80, МТЗ-82 состоит из
исполнительного механизма, выполненного в виде фрикционной муфты,
установленной на валу левой ведущей шестерни конечной передачи, и
механизма управления, куда входит датчик с краном управления и
редукционным клапаном, которые расположены в гидроусилителе рулевого
управления.
Гидросистема усилителя связана с муфтой блокировки маслопроводами. Управление краном датчика блокировки, который имеет три позиции, осуществляется из кабины.
Ведущий и ведомый диски муфты блокировки дифференциала заднего моста трактора МТЗ-80, МТЗ-82 соответственно соединены с шлицами наружного конца левой ведущей шестерни конечной передачи и пазами корпуса муфты блокировки.

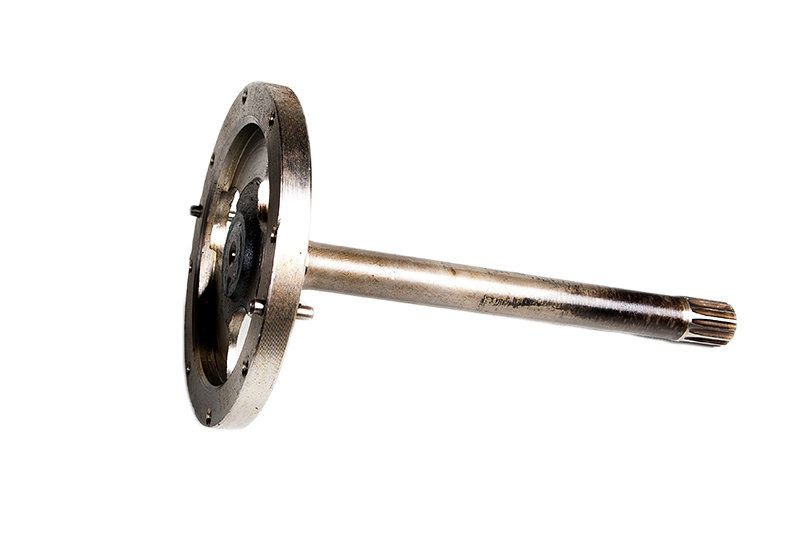

С корпусом муфты жестко связан блокировочный вал, который проходит через внутреннее отверстие ведущей шестерни и шлицевым концом соединен с крестовиной дифференциала.
При подаче рабочей жидкости (масла) под давлением от гидроусилителя рулевого управления в полость между крышкой и диафрагмой усилие через нажимной диск передается на диски муфты.
Сжатые диски за счет сил трения объединяют левую ведущую шестерню,
связанную с ней шлицами левую полуосевую шестерню дифференциала,
блокировочный вал и крестовину. В результате этого дифференциал
блокируется, то есть уподобляется сплошной оси, так как сателлиты не
могут проворачиваться относительно полуосевых шестерен.
Рукоятки управления АБД заднего моста трактора МТЗ-80, МТЗ-82 в кабине и кран датчика на гидроусилителе рулевого управления имеют три положения: первое положение – АБД выключено, второе – АБД включено, третье – принудительная блокировка дифференциала.
При выключенной АБД заднего моста трактора МТЗ-80, МТЗ-82 масло к диафрагме не подается, диски муфты не сжаты и разблокированный дифференциал работает, как обычный.
При втором положении обеспечивается автоматическое включение и отключение блокировки в зависимости от положения передних управляемых колес: при повороте колес на угол более 13° от прямолинейного движения АБД отключается, при меньшем угле поворота, а следовательно, и при прямолинейном движении – включается.
АБД заднего моста трактора МТЗ-80, МТЗ-82 целесообразно использовать на полевых работах. Особенно эффективна АБД на пахоте и при работе на склонах.
На этих работах АБД не только снижает
буксование трактора, но и способствует поддержанию прямолинейного
движения.
В хороших дорожных условиях АБД надо обязательно отключать
для предотвращения износа шин.
На скользких дорогах нужно работать с включенной АБД, но только на скорости не более 10 км/ч (при большой скорости АБД может вызвать опасные заносы трактора). Принудительное блокирование применяется только кратковременно для преодоления очевидных дорожных препятствий, когда по условиям движения угол поворота управляемых колес может превышать 13°.
Детали и узлы дизельных двигателей Д-240/243
Трансмиссия трактора МТЗ-80, МТЗ-82 (сцепление, КПП, мосты)
Рулевое управление и тормозная система трактора МТЗ-80/82
Ходовая часть трактора МТЗ-80, МТЗ-82
Гидравлическое оборудование трактора МТЗ-80, МТЗ-82
Электрооборудование и кабина трактора МТЗ-80, МТЗ-82
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
- Тракторы МТЗ-80, МТЗ-82, МТЗ-82.
1 - Трактор МТЗ-1221
- Трактор МТЗ-92П / 892
- Трактор МТЗ-320
- Запчасти МТЗ-80, МТЗ-82, МТЗ-82.1
- Трактор ЮМЗ
- Трактор Т-40
- Трактор Т-25
- Трактор Т-130
- Трактор Т-150
- Бульдозер Т-170
1- Дизель Д-240 ММЗ
- Дизель Д-243 ММЗ
- Дизель Д-245 ММЗ
- Дизель Д-260 ММЗ
- Дизель Д-144
- Каталог запчастей МТЗ-80/82
- Каталог запчастей МТЗ-1221
- Сельскохозяйственная техника
- Мотоблоки и культиваторы
Блокировка дифференциала заднего моста
Рубрика – Задний мост
Система блокировки дифференциала состоит из муфты блокировки, датчика блокировки, редукционного клапана, маслопроводов и дистанционного управления блокировкой из кабины.

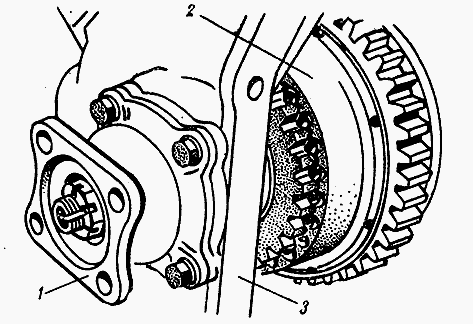

Муфта блокировки 1 расположена в кожухе 33 (см. рисунок в статье “Задний мост тракторов МТЗ 80 и МТЗ 82”), который через стакан подшипников 37 и крышку стакана 35 крепится с левой стороны к корпусу заднего моста.

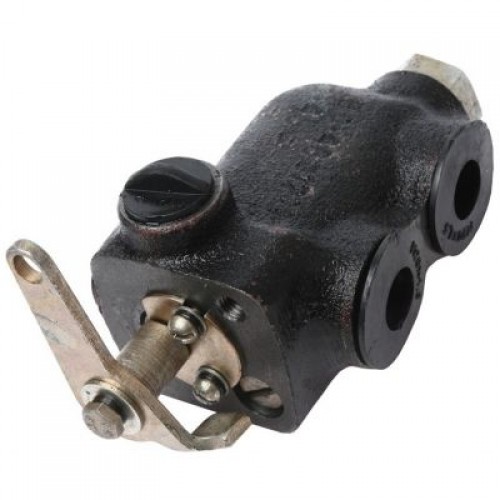

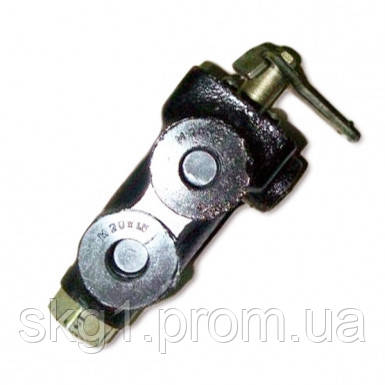

Датчик блокировки и редукционный клапан установлены в корпусе гидроусилителя.
Схема гидроусилителя рулевого управления и блокировка дифференциала
- муфта блокировки
- щуп контрольный
- маховичок крана управления
- золотник
- корпус
- шток
- поршень
- цилиндр
- маслопровод клапана блокировки
- редукционный клапан
- крышка корпуса
- сферическая гайка
- распределитель
- клапанная крышка
- сливной фильтр
- масляный бак
- масляный насос ГУР
- пружина бустеров
- предохранительный клапан
- бустер
- регулировочная втулка
- червяк
- сектор
- поворотный вал
- сошка
- рейка
- упор рейки
- маслопровод датчика блокировки

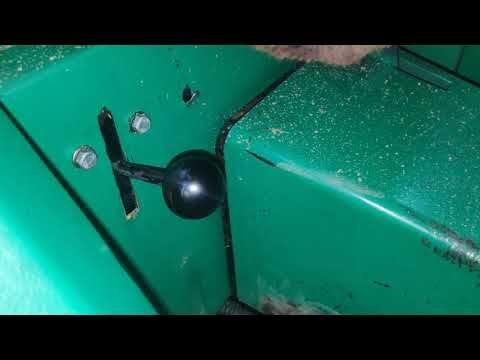

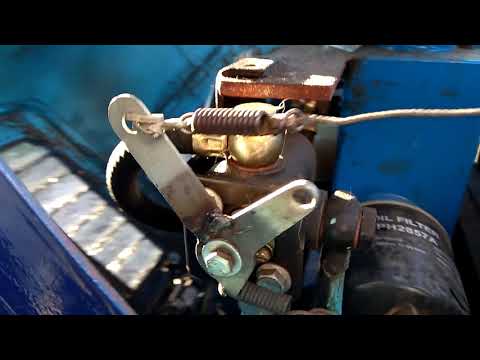

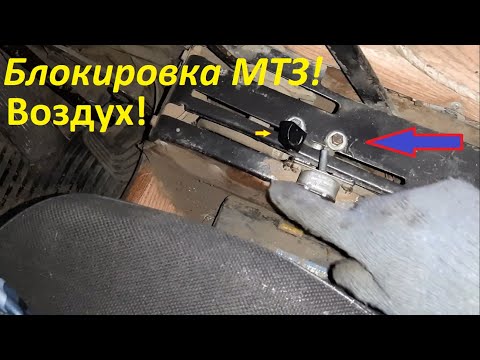

Управление блокировкой производится рукояткой 6, расположенной в кабине и соединенной тросом 3 с краном 1 датчика блокировки. Рукоятка и кран имеют три положения.
Схема управления блокировкой дифференциала из кабины
- кран
- кронштейн
- трос управления
- муфта
- кронштейн
- рукоятка
I положение (основное) – “блокирование дифференциала выключено” (рукоятка находится в крайнем переднем положении по ходу трактора, риска крана совпадает с риской “ВЫКЛ” на крышке датчика).
II положение – “блокирование дифференциала автоматическое” (рукоятка выдвинута назад в среднее положение и зафиксирована поворотом ее на 90° по часовой стрелке, риска крана совпадает с риской “ВКЛ” на крышке датчика). Масло под давлением 7-10 кгс/см2, поддерживаемым редукционным клапаном 10, направляется в диафрагменную полость “А” муфты блокировки и дифференциал блокируется. При повороте направляющих колес трактора на угол более 13° от прямолинейного движения рейка 26 перемещается так, что золотник 4 выходит из паза рейки, полость “А” муфты блокировки сообщается со сливом и дифференциал разблокируется. Автоматическое блокирование дифференциала используйте при выполнении всех видов полевых работ, а также при выполнении транспортных работ на грунтовых дорогах в условиях недостаточного сцепления ведущих колес с поверхностью дороги.
При выполнении транспортных работ на дорогах с твердым покрытием в условиях хорошего сцепления автоматическую блокировку дифференциала выключайте для исключения повышенного износа шин.
При движении трактора по скользким дорогам включение автоблокировки по условиям безопасности не допускается на скорости, превышающей 10 км/ч.
III положение – “блокирование дифференциала принудительное, независимо от положения направляющих колес трактора” (рукоятка выдвинута в крайнее заднее нефиксируемое положение, кран повернут против часовой стрелки до упора). Если рукоятку отпустить, она и кран под действием пружины возвратятся в положение I и дифференциал разблокируется.
Принудительное блокирование дифференциала используйте только кратковременно для преодоления возникших дорожных препятствий и для обеспечения требуемой маневренности при выполнении полевых и транспортных работ.
