Блокировка дифференциала заднего моста

Рубрика – Задний мост

Система блокировки дифференциала состоит из муфты блокировки, датчика блокировки, редукционного клапана, маслопроводов и дистанционного управления блокировкой из кабины.

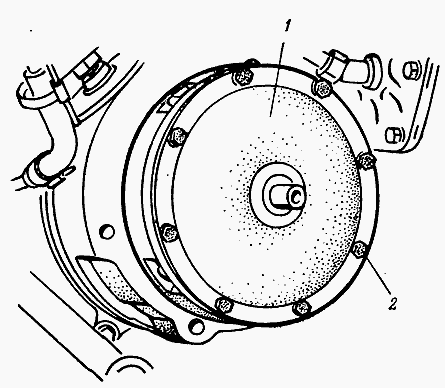

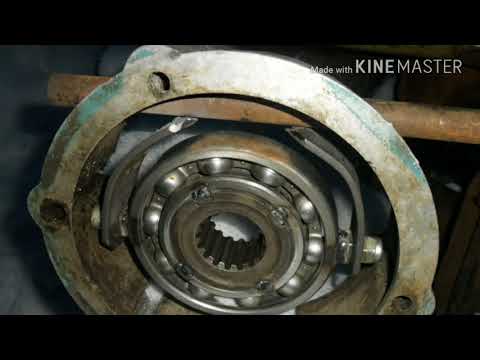

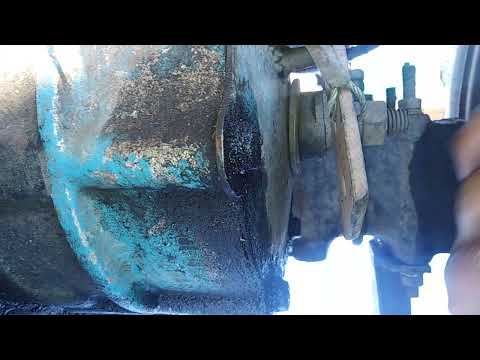

Муфта блокировки 1 расположена в кожухе 33 (см. рисунок в статье “Задний мост тракторов МТЗ 80 и МТЗ 82”), который через стакан подшипников 37 и крышку стакана 35 крепится с левой стороны к корпусу заднего моста. Датчик блокировки и редукционный клапан установлены в корпусе гидроусилителя.

Схема гидроусилителя рулевого управления и блокировка дифференциала

  1. муфта блокировки
  2. щуп контрольный
  3. маховичок крана управления
  4. золотник
  5. корпус
  6. шток
  7. поршень
  8. цилиндр
  9. маслопровод клапана блокировки
  10. редукционный клапан
  11. крышка корпуса
  12. сферическая гайка
  13. распределитель
  14. клапанная крышка
  15. сливной фильтр
  16. масляный бак
  17. масляный насос ГУР
  18. пружина бустеров
  19. предохранительный клапан
  20. бустер
  21. регулировочная втулка
  22. червяк
  23. сектор
  24. поворотный вал
  25. сошка
  26. рейка
  27. упор рейки
  28. маслопровод датчика блокировки

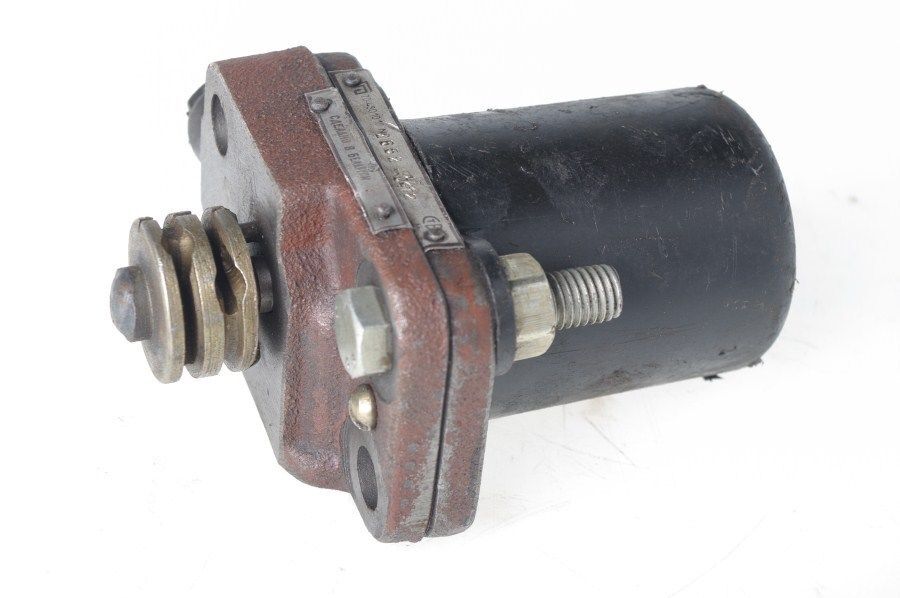

Управление блокировкой производится рукояткой 6, расположенной в кабине и соединенной тросом 3 с краном 1 датчика блокировки. Рукоятка и кран имеют три положения.

Схема управления блокировкой дифференциала из кабины

  1. кран
  2. кронштейн
  3. трос управления
  4. муфта
  5. кронштейн
  6. рукоятка

I положение (основное) – “блокирование дифференциала выключено” (рукоятка находится в крайнем переднем положении по ходу трактора, риска крана совпадает с риской “ВЫКЛ” на крышке датчика).

II положение – “блокирование дифференциала автоматическое” (рукоятка выдвинута назад в среднее положение и зафиксирована поворотом ее на 90° по часовой стрелке, риска крана совпадает с риской “ВКЛ” на крышке датчика). Масло под давлением 7-10 кгс/см

2, поддерживаемым редукционным клапаном 10, направляется в диафрагменную полость “А” муфты блокировки и дифференциал блокируется. При повороте направляющих колес трактора на угол более 13° от прямолинейного движения рейка 26 перемещается так, что золотник 4 выходит из паза рейки, полость “А” муфты блокировки сообщается со сливом и дифференциал разблокируется. Автоматическое блокирование дифференциала используйте при выполнении всех видов полевых работ, а также при выполнении транспортных работ на грунтовых дорогах в условиях недостаточного сцепления ведущих колес с поверхностью дороги.

При выполнении транспортных работ на дорогах с твердым покрытием в условиях хорошего сцепления автоматическую блокировку дифференциала выключайте для исключения повышенного износа шин.

При движении трактора по скользким дорогам включение автоблокировки по условиям безопасности не допускается на скорости, превышающей 10 км/ч.

III положение – “блокирование дифференциала принудительное, независимо от положения направляющих колес трактора” (рукоятка выдвинута в крайнее заднее нефиксируемое положение, кран повернут против часовой стрелки до упора). Если рукоятку отпустить, она и кран под действием пружины возвратятся в положение I и дифференциал разблокируется.

Принудительное блокирование дифференциала используйте только кратковременно для преодоления возникших дорожных препятствий и для обеспечения требуемой маневренности при выполнении полевых и транспортных работ.

Теги: дифференциал


Механизм блокировки дифференциала заднего моста трактора МТЗ-80, 82

________________________________________________________________________

Механизм блокировки дифференциала заднего моста трактора МТЗ-80, 82

Детали и комплектующие механизма блокировки дифференциала заднего моста для трактора МТЗ 82

0 70-2409035 Кожух

0 70-2409060 Корпус со штифтом в сборе

0 70-2409010-Б Муфта блокировочная в сборе

0 70-2409050-Б Переходник в сборе

1 70-2409015-А Корпус муфты

2 Штифт 5 Пр 2ах25 ГОСТ 3128-70

3 50-1702148-А Пружина фиксатора

4 50-3502040-А Диск

5 70-2409016 Диск промежуточный

6 70-2409028 Диск отжимной

7 70-2409020 Вал блокировочный

8 70-2409018 Диск нажимной

9 70-2409029 Прокладка

10 70-2409021-А Диафрагма

11 70-2409030-Б Крышка диафрагмы

12 Шайба 8Т65Г 06 ОСТ 37.001-115-74

13 Болт М8-6gх36.88. 35.019 ГОСТ 7796-70

14 70-2409035-А Кожух

15 Шайба 12ОТ 65Г 06 ОСТ 37.001-115-74

16 Болт М12-6gх200.88.35.019 ГОСТ 7795-70

17 70-2409026-Б Переходник

18 70-2409037 Штуцер

19 Кольцо 020-025-30-1-4 ГОСТ 9833-73

20 54-06-448-А Пружина

21 70-2409027 Втулка

22 70-2409033-Б Кольцо

23 Штифт 8Пр 2ах36 ГОСТ 3128-70

24 82Р-2409036 Уплотнитель

25 Кольцо 2В40-1 ГОСТ 13940-68

70-2409035, 70-2409060, 70-2409010-Б, 70-2409050-Б, 70-2409015-А, 50-1702148-А, 50-3502040-А, 70-2409016, 70-2409028, 70-2409020, 70-2409018, 70-2409029, 70-2409021-А, 70-2409030-Б, 70-2409035-А, 70-2409026-Б, 70-2409037, 54-06-448-А, 70-2409027, 70-2409033-Б, 82Р-2409036

Автоматическая блокировка дифференциала (АБД) заднего моста трактора МТЗ-80, МТЗ-82 состоит из исполнительного механизма, выполненного в виде фрикционной муфты, установленной на валу левой ведущей шестерни конечной передачи, и механизма управления, куда входит датчик с краном управления и редукционным клапаном, которые расположены в гидроусилителе рулевого управления.

Гидросистема усилителя связана с муфтой блокировки маслопроводами. Управление краном датчика блокировки, который имеет три позиции, осуществляется из кабины.

Ведущий и ведомый диски муфты блокировки дифференциала заднего моста трактора МТЗ-80, МТЗ-82 соответственно соединены с шлицами наружного конца левой ведущей шестерни конечной передачи и пазами корпуса муфты блокировки.

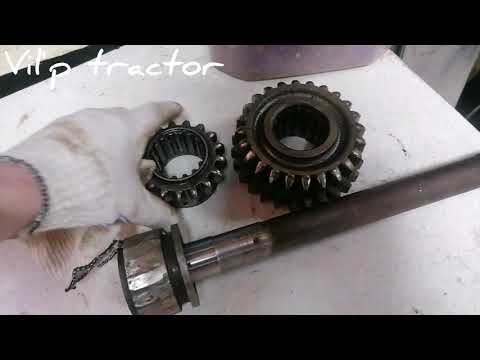

С корпусом муфты жестко связан блокировочный вал, который проходит через внутреннее отверстие ведущей шестерни и шлицевым концом соединен с крестовиной дифференциала.

При подаче рабочей жидкости (масла) под давлением от гидроусилителя рулевого управления в полость между крышкой и диафрагмой усилие через нажимной диск передается на диски муфты.

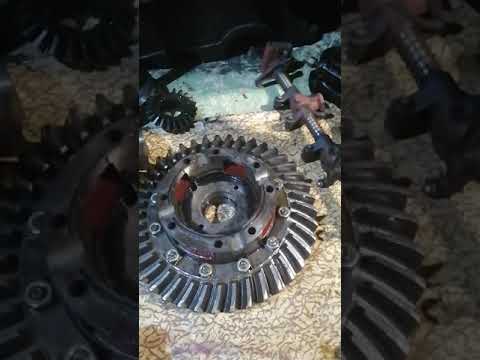

Сжатые диски за счет сил трения объединяют левую ведущую шестерню, связанную с ней шлицами левую полуосевую шестерню дифференциала, блокировочный вал и крестовину. В результате этого дифференциал блокируется, то есть уподобляется сплошной оси, так как сателлиты не могут проворачиваться относительно полуосевых шестерен.

Рукоятки управления АБД заднего моста трактора МТЗ-80, МТЗ-82 в кабине и кран датчика на гидроусилителе рулевого управления имеют три положения: первое положение – АБД выключено, второе – АБД включено, третье – принудительная блокировка дифференциала.

При выключенной АБД заднего моста трактора МТЗ-80, МТЗ-82 масло к диафрагме не подается, диски муфты не сжаты и разблокированный дифференциал работает, как обычный.

При втором положении обеспечивается автоматическое включение и отключение блокировки в зависимости от положения передних управляемых колес: при повороте колес на угол более 13° от прямолинейного движения АБД отключается, при меньшем угле поворота, а следовательно, и при прямолинейном движении – включается.

АБД заднего моста трактора МТЗ-80, МТЗ-82 целесообразно использовать на полевых работах. Особенно эффективна АБД на пахоте и при работе на склонах.

На этих работах АБД не только снижает буксование трактора, но и способствует поддержанию прямолинейного движения. В хороших дорожных условиях АБД надо обязательно отключать для предотвращения износа шин.

На скользких дорогах нужно работать с включенной АБД, но только на скорости не более 10 км/ч (при большой скорости АБД может вызвать опасные заносы трактора). Принудительное блокирование применяется только кратковременно для преодоления очевидных дорожных препятствий, когда по условиям движения угол поворота управляемых колес может превышать 13°.
