Установки для производства битумной эмульсии! Спецпредложения от NFLG

Современные битумные технологии

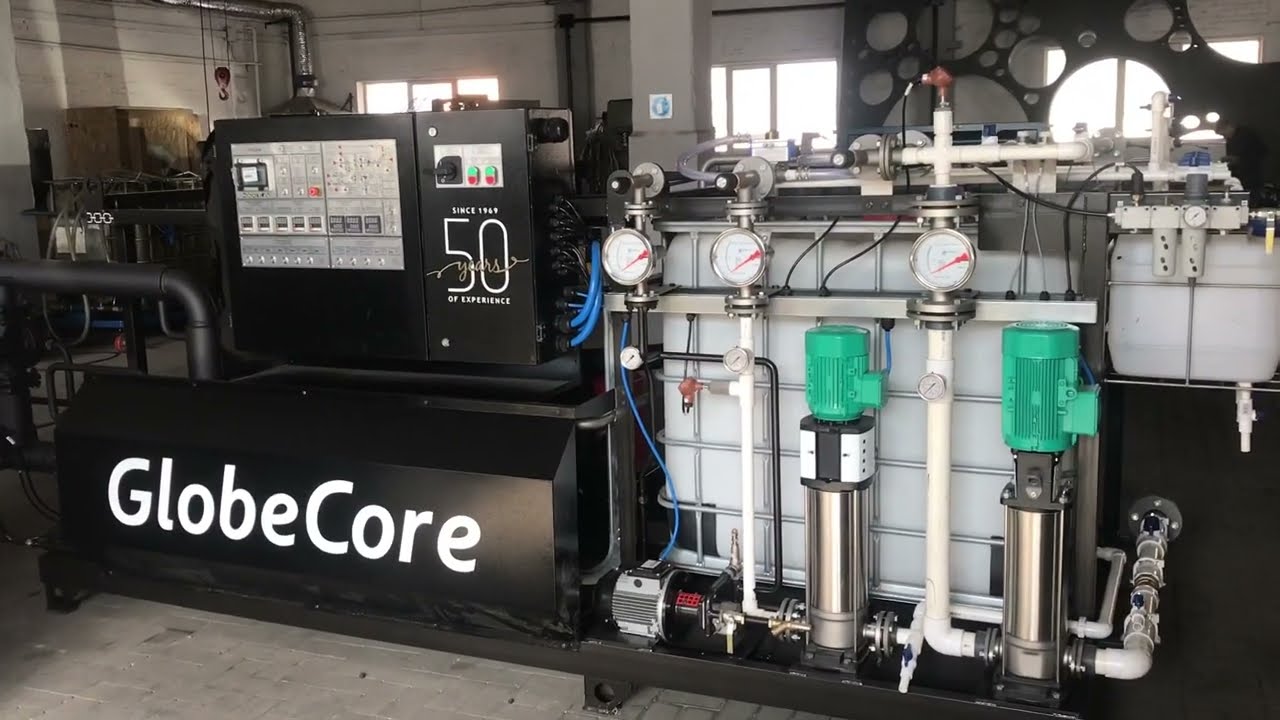

Эмульсионные установки циклического типа

Эмульсионные установки предназначены для производства битумных эмульсий различных составов, применяющихся для поверхностной обработки дорожных покрытий, подгрунтовке, ямочном ремонте, получении холодных асфальтобетонных смесей, реализации технологии Сларри Сил.

Для изготовления битумных эмульсий высочайшего качества компания NFLG предлагает оригинальные установки по приготовлению битумной эмульсии периодического действия серии SE.

Принцип действия эмульсионных установок основан на доведении воды до нужного уровня кислотности, после чего полученную жидкость смешивают с эмульгатором и адгезионными присадками в определённой пропорции, тем самым получая купаж нужного рецепта. Далее купаж смешивается с битумом при помощи коллоидной мельницы (диспергатора). Такой принцип работы оборудования обеспечивает большую гибкость производственной фазы.

Мельница с настраиваемыми зазорами физически разбивает ПАВ с водой и битумом, получая битумную эмульсию максимального качества. Высокооборотистые мельницы обладают системой дозирующих насосов, которые регулируют подачу воды, битума, эмульгатора и других компонентов. Качественное исполнение компонентов мельниц обеспечивает высокую надежность и производительность.

Получить предложениеПодробнее об эмульсиях

Производство битумных эмульсий различных составов

Усовершенствованная конструкция коллоидных мельниц

Конструкция эмульсионной установки позволяет выпускать следующие виды эмульсий:

– битумные эмульсии для подгрунтовки
– битумные эмульсии для ямочного ремонта
– битумные эмульсии для немодифицированной поверхностной обработки
– битумные эмульсии для модифицированной поверхностной обработки
– битумные эмульсии для приготовления эмульсионно-минеральных смесей

​​​​​​​Установки NFLG выпускаются в четырех вариантах: производительностью 6, 10, 15 и 20 т/ч.  По желанию заказчика высокооборотистая коллоидная мельница может быть доукомплектована дополнительным оборудованием.

*Установки по производству битумной эмульсии производительностью свыше 15 т/ч изготавливаются по индивидуальному проекту

Продажа установок для производства битумной эмульсии компании NFLG (Китай) на территории России осуществляется только официальным дилером – компанией NFLG.

Как купить установку по производству битумной эмульсии (БЭУ) от топового производителя дорожно-строительного оборудования?

Менеджеры компании NFLG помогут подобрать оптимальный вариант битумно-эмульсионной установки и приобрести оборудование по выгодной цене. Покупку возможно осуществить в лизинг по сниженной ставке от наших партнеров.

Подробное техническое описание китайских эмульсионных установок NFLG

Техническую информацию, стоимость, условия поставки и наличие моделей на фабрике Вы можете запросить у менеджеров компании в виде коммерческого предложения на установку битумной эмульсии. При покупке эмульсионного оборудования, как и на всю технику бренда NFLG, предоставляется фирменная гарантия.

Сервисное обслуживание оборудования для производства битумной эмульсии NFLGСервис осуществляется собственной сервисной службой. Мы ценим время и деньги наших клиентов, поэтому оперативно решаем любые задачи по техническому обслуживанию битумно-эмульсионных установок (БЭУ) компании NFLG. На наших складах всегда в наличии запасные части и расходные материалы для спецоборудования NFLG – эмульсионных установок циклического типа производительностью до 20 т/ч: установки приема и складирования исходных материалов для производства битумной эмульсии, источник подачи тепла для поддержания или регулирования температуры материалов, системы трубопроводов, насосы, диспергаторы, емкости для хранения готовой продукции, весовые устройства и др.

Эмульсионные установки

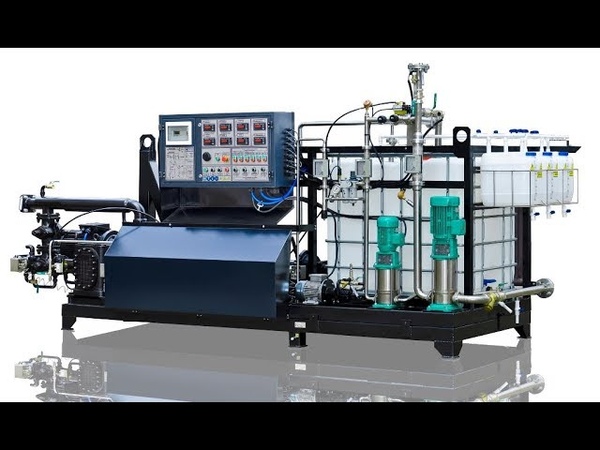

Эмульсионные установки производительностью 1, 3, 5, 10 т/ч

Описание

Установка для приготовления битумной эмульсии (в дальнейшем «установка») НПФ БАСТИОН разработана с целью удовлетворить высокие требования современной эмульсионной технологии. Циклический принцип работы обеспечивает большую гибкость производственной фазы. Непрерывный: обеспечивает непрерывную работу с меньшими затратами времени. Установка спроектирована и изготавливается таким образом, что после небольшой доработки по желанию заказчика может быть переведена на непрерывный тип работы.

Конструкция установки позволяет доукомплектовать ее по желанию заказчика линиями дозирования добавок в битум и линией дозирования латекса (с системой охлаждения эмульсии) и позволяет выпускать следующие виды эмульсий:

– битумная эмульсия для подгрунтовки;

– битумная эмульсия для ямочного ремонта;

– битумная эмульсия для немодифицированной поверхностной обработки;

– битумная эмульсия для модифицированной поверхностной обработки;

– битумная эмульсия для приготовления эмульсионно-минеральных смесей.

Все оборудование, применяемое на установке, разработано с учетом воздействия различных химикатов, применяющихся в производстве битумных эмульсий, его расположение обеспечивает удобный доступ для техобслуживания.

Технические данные

1. Смесительный узел (мельница) включает:

– коллоидную мельницу, производительностью 300 – 10000 л/ч. Статор и ротор выполнены из нержавеющей стали, вал ротора с двойным уплотнением и смазкой. Шарикоподшипники вала и ротора расположены в камере с высотемпературной смазкой ;

– электромотор 3000 об/мин, 18 – 22 кВт;

– термопара для определения температуры эмульсии с выводом на дисплей панели управления

2. Битумная линия.

Полностью оснащенная битумная линия для непрерывного дозирования битума, включает:

– объемный насос шестеренного типа с внутренним предохранительным обратным клапаном;

– трубопроводы со статическими смесителями и датчиками температуры.

3. Линия водного раствора эмульгатора

Полностью оснащенная линия для дозирования мыльного раствора, включает:

– Емкость с подогревом, мешалкой, датчиком температуры и вентиляцией от вредных газов.

– винтовой насос

– магнитно-индуктивный расходомер для управления расходом воды;

– Трубы ПНД и частично из кислотостойкой нержавеющей стали.

3.1.Линия дозирования эмульгатора и кислоты.

Линия дозирования эмульгатора и кислоты, полностью встроенная в установку, со следующим оборудованием:

– насос

– дозатор кислоты;

– насос-дозатор эмульгатора;

– автоматическая система контроля расхода по уровню Рн;

– статический смеситель;

– емкость 1000 л для предварительной настройки

Все насосы выполнены в кислотостойком исполнении (нержавейка, пластик).

4. Система управления.

Производство эмульсии осуществляется при помощи полуавтоматической системы управления производственным процессом.

Эмульсионная установка может полностью управляться всего одним оператором.

В систему управления входит:

– панель управления исполнительными механизмами с главным выключателем установки, предохранителями, магнитными пускателями, реле и т.п.

Передняя часть панели оснащена следующим образом:

– цифровые регуляторы-индикаторы температуры,

– сигнализаторы уровня,

– регулятор частоты вращения водяного насоса,

– расходомер в линии водной фазы,

– регулятор частоты вращения битумного насоса,

– переключатели пуска/остановки (с подсветкой состояния) всех исполнительных механизмов,

– световая сигнализация в случае отклонения параметров от заданной величины,

– регуляторы производительности насосов-дозаторов кислоты, эмульгатора, разбавителя.

Электроснабжение – 3-фазный ток 380 В

Технические данные

Модель	ЭУ-1**	ЭУ-3	ЭУ-5	ЭУ-10
Производительность, кг/час	1000	3000	5000	10000
Тип работы	циклический	Циклический (при подаче воды 50°С непрерывно)	непрерывный	непрерывный
База монтажа	на раме*	20′ контейнер	20’/40′ контейнер	20’/40′ контейнер
Температура битума подаваемого к установке, °С	140	140	140	140
Температура эмульсии, °С	75-80	75-80	75-80	75-80
Температура воды подаваемой к установке, °С	15-50	15-50	50	50
Вид выпускаемой эмульсии	ЭБК1-ЭБК3 ЭБА1-ЭБА3	ЭБК1-ЭБК3 ЭБА1-ЭБА3	ЭБК1-ЭБК3 ЭБА1-ЭБА3	ЭБК1-ЭБК3 ЭБА1-ЭБА3
Мощность/обороты коллоидной мельницы, кВт/об. / мин	18,5/4500	18,5/4500	18,5/4500	22/4500
Производительность коллоидной мельницы, л/час	300-1 000	300-3 000	300-5 000	300-10 000
Электромотор, об/ мин.	3000	3000	3000	3000
Емкость для приготовления мыльного раствора, шт.	1	2	1	1
Система управления	Полуавтомат	Полуавтомат	Полуавтомат	Полуавтомат
Линия дозирования эмульгатора и кислоты	Встроена в установку	Встроена в установку	Встроена в установку	Встроена в установку
Потребляемая мощность, кВт/ч.	45	55	51	72
Напряжение силовых цепей, В	380	380	380	380
Габариты ш*в*д, м.	2,4*2,1*3,1	2,4*2,6*6,5	2,4*2,6*6,5	2,4*2,6*6,5
Вес, кг	1200	3500	3500	3500

Дополнительное оборудование (не входит в стоимость)

Расходомер битума

Линия дозирования адгезионных добавок

Линия дозирования разбавителя (керосин)

Система автоматического управления клапанами

Система охлаждения эмульсии **

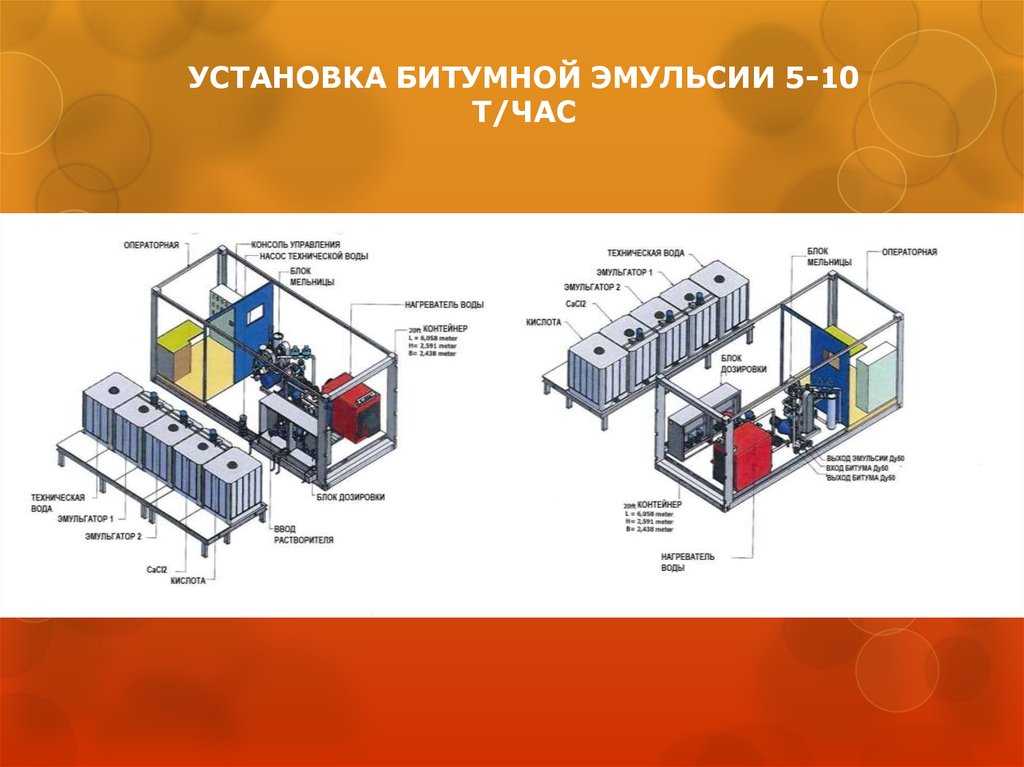

Исполнение в контейнере

Наша компания делает на основе эмульсионной установки комплексы по производству битумных эмульсий, укомплектовав ее емкостями для воды, эмульсии и т. д,, теплообменником, утепленными трубопроводами и смонтировать комплекс на месте.

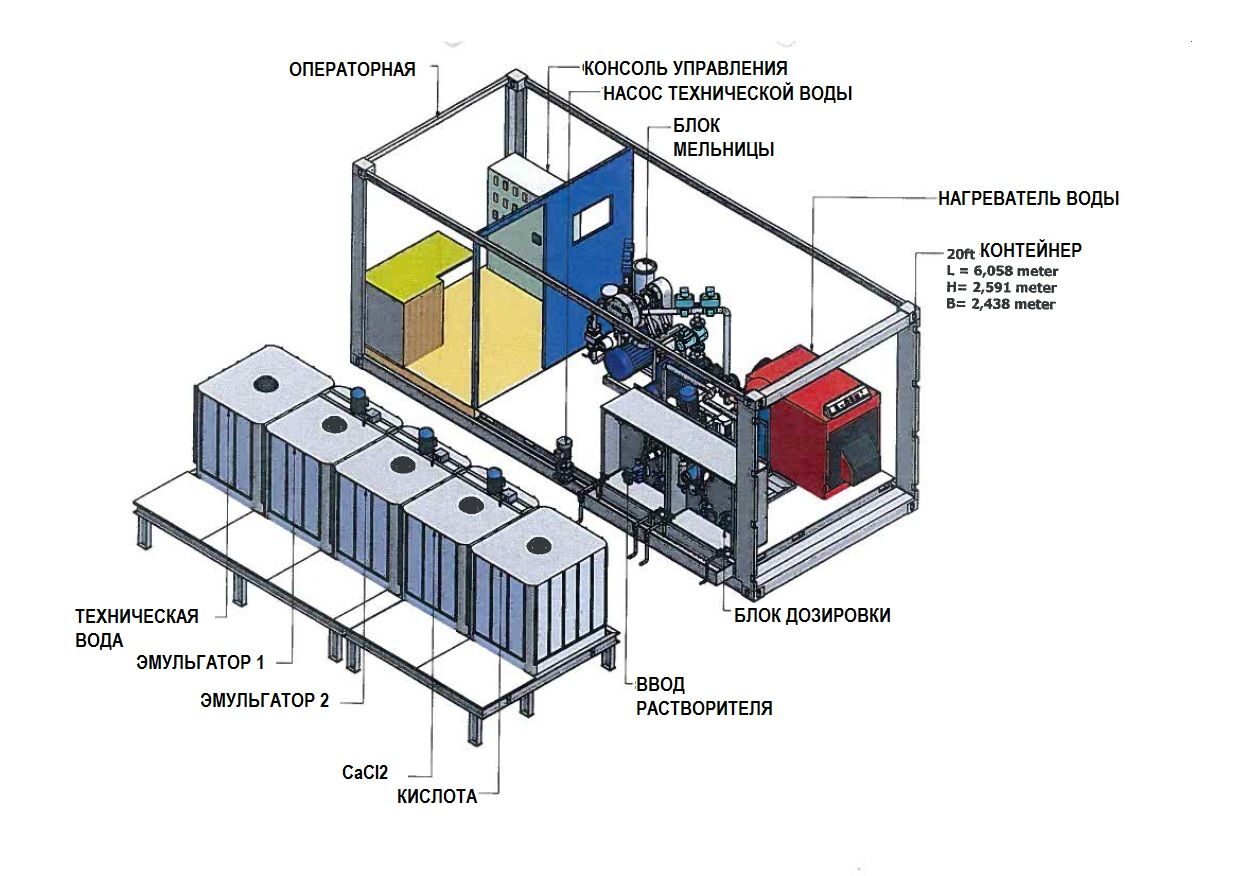

Монтаж узлов и оборудования установки осуществляется в контейнере размером 2.5х2,3х6. Предусмотрены места подключения насосов подачи адгезионных добавок, подачи латекса с системой охлаждения эмульсии, технологическая вставка для последующей установки расходомера битума. Возможно утепление контейнера.

Возможна разработка проекта установки и подключения оборудования на базе Заказчика.

Обучение операторов установки производится во время монтажа и пробного пуска установки. В указанную цену входит стоимость не более 5-ти дней работы 1 монтажника-наладчика со стороны поставщика.

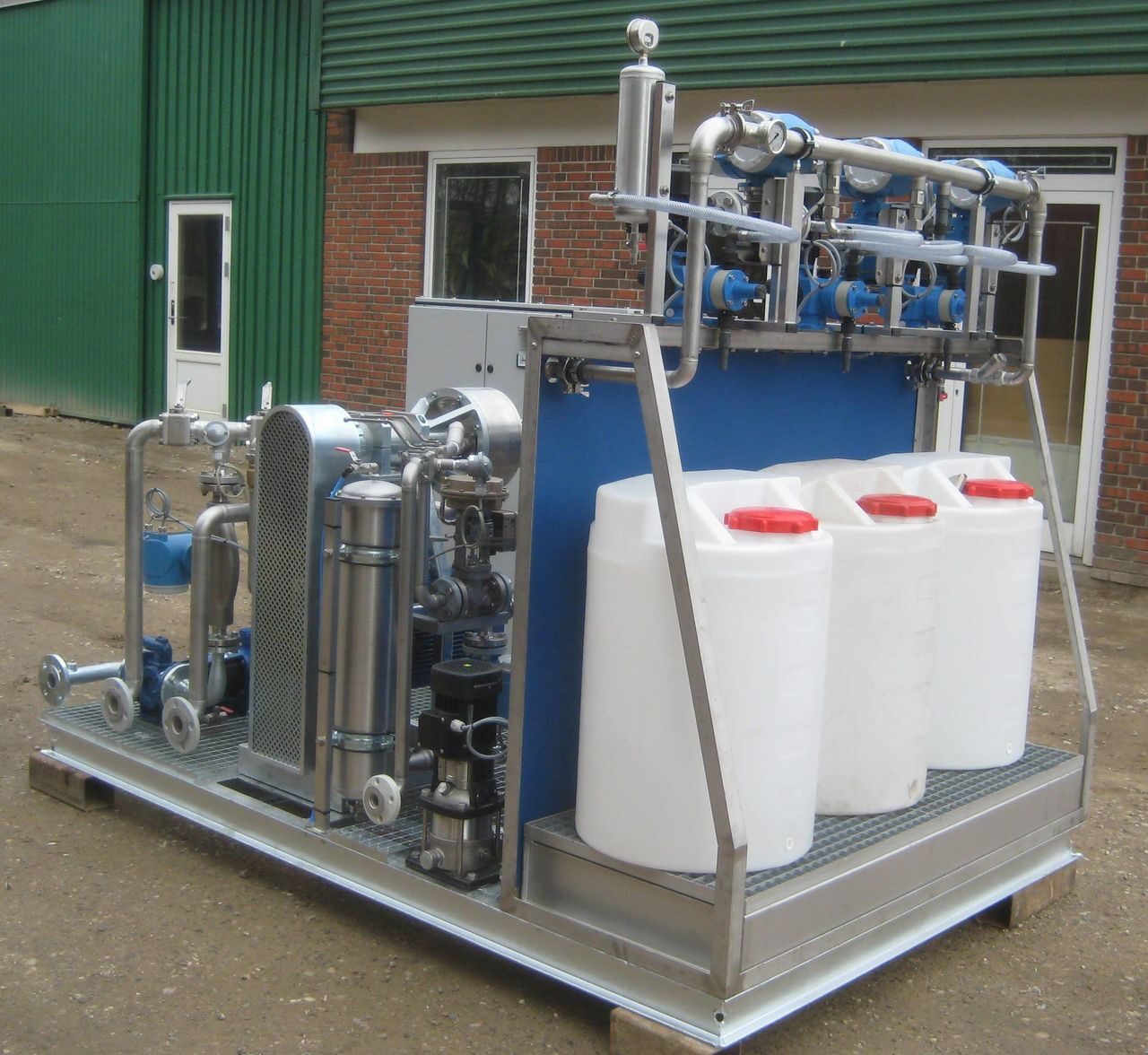

Завод по производству битумной эмульсии – Vimpo Road Machines

Что такое Завод по производству битумной эмульсии?

Битумные эмульсии представляют собой гетерогенные двухфазные системы, состоящие из нерастворимого битума и воды. Его получают путем смешивания в определенных пропорциях и пропускания через коллоидную мельницу. Эмульсионная установка Vimpo VEP может быть выбрана в диапазоне производительности от 4 до 20 т/ч.

Благодаря расходомерам, используемым для каждой линии, смесь получается с точными пропорциями в соответствии с желаемой рецептурой. Эмульсионная установка VEP подходит для контейнерного типа благодаря своей конструкции без бункера и транспортируется готовой к использованию в полевых условиях.

Высокоэффективная эмульсия может быть получена с помощью специально разработанных коллоидных мельниц Vimpo. Обеспечивает наилучшее перемешивание битума и раствора благодаря регулировке зазора (0,2-3 мм), 3-ступенчатой ​​конструкции измельчения и механизму регулируемого зазора. Диски ротора и статора, изготовленные из материалов, устойчивых к высоким температурам, кислоте и воде, обеспечивают безупречную работу коллоидной мельницы Vimpo в течение многих лет.

Эмульсионная установка VEP 10 Технические характеристики

• Производство ВИМПО 30 кВт, расход 10 м3/ч, коллодиальная мельница с регулируемым пространством (0,2–3 мм),
• Бак из нержавеющей стали с электрическим подогревом (вода + кислота + эмульгатор),
• Система взвешивания с тензодатчиками,
• Компактная конструкция без бункера, система дозирования кислоты и эмульгатора с расходомером,
• Противопенный коллектор,

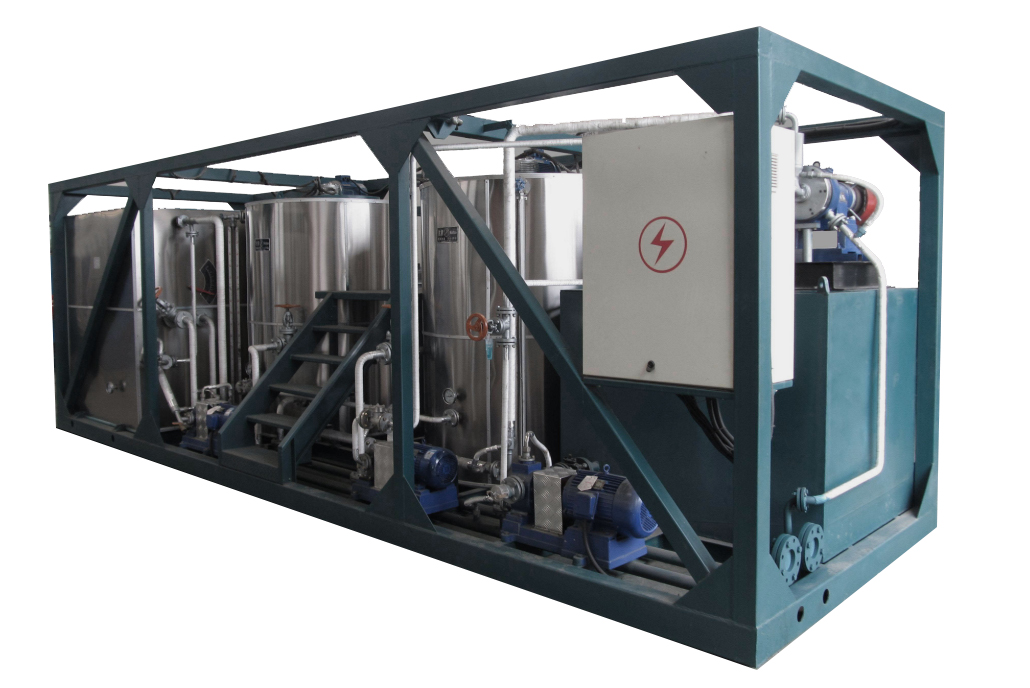

• Компактная конструкция контейнерного типа обеспечивает простоту транспортировки и возможность установки и запуска (20-футовый контейнер постоянного тока) ,
• Система управления ПЛК с сенсорным экраном, имплантированным в панель управления,
• Дополнительный встроенный резервуар для битума (EBT),
• Дополнительная система нагрева термального масла.

Эмульсионная установка ВЭП 4 Технические характеристики

• Производство ВИМПО 30 кВт, расход 4 м3/ч, регулируемое пространство (0,2–3 мм) коллодиальная мельница
• Бак из нержавеющей стали с электрическим подогревом (вода + кислота + эмульгатор)
900 17 Система взвешивания с тензодатчиками
• Компактная конструкция без бункера, система дозирования кислоты и эмульгатора с расходомером
• Противопенный коллектор
• Компактная конструкция контейнерного типа обеспечивает легкую транспортировку и возможность установки и начала работы (контейнер DC 20 футов)
• Система управления ПЛК с сенсорным экраном, имплантированная на панель управления
• Опция Встроенный резервуар для битума (EBT)
• Опция , ручная система
• Опциональная система нагрева термального масла

Эмульсионная установка VEP 20 Технические характеристики

• Производство ВИМПО 45 кВт, расход 20 м3/ч, регулируемое пространство (0,2–3 мм) коллодиальная мельница
• Нержавеющая сталь, электрический подогрев, 2 бака WAE (вода + кислота + эмульгатор)
• Система взвешивания с тензодатчиками
• Компактная конструкция без бункера, система дозирования кислоты и эмульгатора с расходомером
• Противопенный коллектор
• Контейнер компактного типа конструкция обеспечивает легкую доставку и возможность установки и запуска (контейнер DC 40 футов)
• Система управления ПЛК с сенсорным экраном, имплантированным в панель управления
• Дополнительный встроенный резервуар для битума (EBT)
• Опциональная система нагрева на термальном масле

Установка по производству битумной эмульсии в Турции

Установка по производству битумной эмульсии может быть дополнительно оснащена горячим маслом и электрическим нагревом. Эмульсионная установка Vimpo VEP оснащена резервуаром WAE из нержавеющей стали с электрическим подогревом (водно-кислотный эмульгатор). Опционально доступны встроенный битумный бак и система горячего масла. Vimpo Emulsion System имеет систему взвешивания с тензодатчиками.

Эмульсионные установки имеет коллектор против пенообразования. Эмульсионный завод Vimpo обеспечивает чувствительный производственный процесс и контроль с помощью системы, управляемой ПЛК, внутри легкодоступной панели управления. Благодаря удобному сенсорному экрану на панели управления производственный процесс можно наблюдать и контролировать.

Благодаря функции дозирования Vimpo Emulsion Plant и расходомерам, используемым для загрузки кислоты и эмульгатора в резервуар, бункер не требуется, и конструкция становится более компактной.

Установка битумной эмульсии имеет компактную и безбункерную систему дозирования кислоты и эмульгатора из нержавеющей стали с расходомером. Эмульсионная установка Vimpo Vep имеет компактную конструкцию контейнерного типа, что обеспечивает простоту транспортировки и установки. (Возможна отгрузка 40-футовым контейнером DC).

Битумный насос марки Vimpo работает бесшумно с высокой эффективностью. Насос обеспечивает бесперебойную перекачку с расходом 50 м3/ч. Битумный насос производства ВИМПО работает в полной гармонии с клапанами и фильтрами производства ВИМПО. Механические уплотнения, используемые в насосе, обеспечивают превосходную герметичность.

Эмульсионная установка VEP 20 имеет 2 резервуара WAE (вода-кислота-эмульгатор). Vimpo VEP 4 Emulsion Facility имеет опциональную ручную систему. Эмульсионные установки VEP спроектированы в соответствии со стандартами долговечности, удобства для оператора и высокой эффективности.

Как использовать Эмульсионную установку VEP Vimpo

Битумно-эмульсионная установка Аварийные остановки на объекте автоматически контролируются системой автоматизации, и если аварийной ситуации нет, фаза управления активируется на всем объекте. Клапан, который позволяет отправить полученную эмульсию в накопительный бак или в распределитель, открыт. После того, как эти процессы завершены, необходимо произвести подготовку материала, чтобы начать производство. Осуществляется заливка воды в бак и подогрев ее до нужной температуры, подогрев линии мельница-насос-битум-фильтр. Выполняются настройки температуры битумного насоса и допустимого значения, а также настройки времени включения и выключения (час/минута) нагревателей, если таковые имеются. В соответствии с этими настройками и параметрами обогреватели будут автоматически включаться и выключаться. Эти отрегулированные значения сохраняются в постоянной памяти.

Нагреватели не должны работать, когда бак полностью пуст. Нагреватели будут активированы после того, как в баке будет минимум 500 кг воды.

Битумно-эмульсионная установка отапливается электрическими нагревателями с автоматическим управлением. После пуска битумной насосной мельницы и подогревателей битумной магистрали в эмульсионном цехе вода подается на цех. В бак с раствором набирается необходимое количество воды, и насос останавливается. Задействовав электронагреватели бака для воды, можно запустить процесс нагрева воды до нужной температуры. После достижения водой нужного значения температуры приступают к приготовлению раствора для использования в производстве эмульсии.

Система автоматически действует в соответствии с количеством битума и раствора в выбранных значениях рецепта, значениями допуска и рабочими параметрами, заданными пользователем. Когда активировано автоматическое производство, производство должно продолжаться до тех пор, пока значение массы пустого резервуара для битума или раствора не будет достигнуто. Автоматические процессы производства эмульсии выполняются и контролируются последовательно программой автоматизации; Убедитесь, что по крайней мере один из клапанов слива эмульсии (бак или распылитель) выбран и открыт.

Затем мельница запущена. Примерно через 10 секунд после полной активации мельницы запускается насос WAE. Затем запускается битумный насос. Значения скорости насосов битума и раствора регулируются в соответствии с заданными значениями рецепта и допустимыми значениями. Соотношение между битумом и раствором обеспечивается постоянно в процессе производства. Если количество быстрорастворимого раствора уменьшается, количество битума уменьшается с той же скоростью, или если количество битума уменьшается, количество раствора уменьшается с той же скоростью.

Когда вес раствора в баке WAE достигает значения веса пустого бака, указанного на странице калибровки, битумный насос останавливается. Через 20 секунд после остановки битумного насоса останавливается насос WAE, а затем останавливается мельница. После остановки мельницы система выходит из режима автоматического производства. В качестве второго метода производство эмульсии может осуществляться вручную под управлением оператора Эмульсионной установки Vimpo .

Ручная эмульсия производственные процессы выполняются и контролируются последовательно оператором; убедитесь, что по крайней мере один из клапанов слива эмульсии (бак или распылитель) выбран и открыт. Мельница работает. Через 30 секунд после полной активации мельницы запускается насос WAE. Битумный насос запускается через 60 секунд после запуска насоса WAE. Значения скорости насосов для битума и раствора регулируются в соответствии с заданными значениями рецепта и допустимыми значениями.

Соотношение между битумом и раствором постоянно поддерживается в процессе производства. Если количество быстрорастворимого раствора уменьшается, количество битума уменьшается с той же скоростью, или если количество битума уменьшается, количество раствора уменьшается с той же скоростью.

Эти процессы продолжаются до тех пор, пока один из резервуаров не достигнет значения массы пустого резервуара. Когда один из резервуаров полностью опорожняется, битумный насос останавливается. Через 60 секунд после остановки битумного насоса насос WAE останавливается. Мельница останавливается через 30 секунд после остановки насоса WAE. После 9Производство эмульсии 0005 закончено, мельницу необходимо промыть водой.

Усовершенствованные средства управления технологическими процессами для установок по производству эмульсии и модифицированного битума

---

Производители эмульсий во всем мире довольны тем, что выбрали EmulTronic для автоматизации и управления своими установками. Основанная на той же платформе, что и наши успешные системы автоматизации асфальтовых заводов, EmulTronic обрабатывает все этапы производства и хранения эмульсии с множеством уровней проверки безопасности и расширенными функциями. Полное графическое представление установки, имеющее графическую сигнатуру всех систем Minds, позволяет легко понять сложные схемы трубопроводов. Наше проверенное специальное аппаратное обеспечение XIO поддерживает работу системы за кулисами.

Запросить дополнительную информацию

“Я мог бы написать вам книгу о том, как он помог нам, так что я просто остановлюсь на самых важных моментах. В течение первой недели работы мы обнаружили механические недостатки на каждом заводе. Тензодатчики, которые все еще работали, но не были откалиброваны хорошо.Решена проблема с содержанием асфальта.Тахометры улавливали вибрации из-за того, как проводка была проложена.Предохранители и ограничения, которые не работали.В целом, мы сократили время простоя из-за проблем с органами управления до нуля часов на трех заводах.Это это большое изменение по сравнению с прошлыми годами, когда мы боролись с проблемами почти ежедневно. Будь то потерянное программирование ПЛК,… »

Брэндон Уотсон The Allen Company

Посмотреть все

Особенности EmulTronic

---

Высокоэффективная компьютеризированная система управления заводом

EmulTronic™ — это усовершенствованная система управления установкой по производству эмульсии, модифицированная система управления битумом и система управления жидкостным терминалом. Выполняются все функции управления терминалом или заводом, от разгрузки грузовиков или железнодорожных вагонов с сырьем до смешивания и смешивания, хранения, нагрева, выгрузки и печати билетов на готовую продукцию.

Многоэкранная 3D-графика высокого разрешения, ориентированная на оператора, сокращает время обучения и помогает устранять неполадки. Настраиваемая на экране система позволяет редактировать несколько параметров без перепрограммирования. Простые и надежные процедуры калибровки обеспечивают соответствие самым строгим стандартам. Система может быть настроена с ручным управлением или без него параллельно с входами и выходами автоматизации.

Многоэкранная визуализация вашего предприятия, ориентированная на оператора

Простой для понимания информационный макет

Четкое представление о ваших операциях

Система EmulTronic является масштабируемой и полностью расширяемой для адаптации к существующим производственным объектам, а также к высокотехнологичным современным полностью интегрированным производственным предприятиям.

Пользовательский интерфейс показывает точную конфигурацию труб, клапанов, насосов, смесителей, резервуаров и т. д. Можно использовать как периодические, так и непрерывные процессы. Вся важная информация легкодоступна для легкого и простого понимания состояния станции.

Проверенная во всем мире производительность

Благодаря довольным клиентам по всему миру проверенная система EmulTronic добавляет уровень автоматизации, который можно адаптировать к любому бюджету и сложности предприятия. Это промышленный компьютер, а защищенные платы ввода-вывода придают ему надежность, необходимую для суровых условий, типичных для эмульсионных заводов. У MINDS есть решения для удаленной визуализации вашей работы для максимального контроля. Наше программное обеспечение для автоматизации также можно связать с Tessera Single Site (и Tessera Enterprise, которая появится в ближайшее время), чтобы менеджеры могли видеть общие сведения об итогах, потреблении и использовании запасов. Свяжитесь с нами для отзывов клиентов о больших и малых проектах.

Уровень автоматизации, который можно адаптировать к любому бюджету

Усовершенствованные решения через удаленную поддержку и онлайн-обновления

Экспертная поддержка

Имея более чем 20-летний опыт работы с терминалами, процессами производства модифицированного битума и эмульсии, компания MINDS предлагает самое передовое решение на рынке, поддерживаемое опытной командой программного обеспечения и полевые инженеры.

Мы предлагаем прямой доступ к системным инженерам по телефонной линии, а также удаленную поддержку/обновления через Интернет.

Краткий обзор EmulTronic

---

Битумный резервуарный парк

Легко видеть расположение клапанов, расположение труб и количество продуктов. Склад готовой эмульсии выглядит так же, как страница, с загрузочной рампой для грузовиков и доступным взвешиванием/кассированием.

Эмульсия Битум

Трехмерная графическая подпись привлекает операторов и позволяет быстро понять процесс.

Основное производство

Страница основного производства показывает окончательное смешивание жидких компонентов со всей ключевой информацией перед тем, как пройти через мельницу и отправиться на хранение.

Производство мыла

Здесь показано серийное производство мыла. Мыло готовится в баке, а другой используется. Система позволяет производить серийное или непрерывное производство мыла.

Технические характеристики EmulTronic

---

Основные характеристики

• Полная адаптация к любому типу установок, неограниченная расширяемость
• Реалистичная визуализация установки с трехмерной графикой высокой четкости
• Последовательный высококачественный контроль производства

90 155 Элементы управления и параметры

• Интуитивно понятный интерфейс сводит к минимуму время обучения оператора
• Простые, быстрые и надежные процедуры калибровки
• Точное управление производством и расходом в режиме реального времени
• Полное автоматическое управление производством с возможностью ручного байпаса
• Регистрация и отслеживание производства
• Сверхбыстрый процесс регулирование для выдающегося контроля качества
• Управление резервуарами для сырого/готового продукта
• Управление нагревом резервуаров
• Полностью интегрированная загрузка и выдача билетов в сочетании с MINDS LoadOut
• Дополнительный резервный жесткий диск для практически полного отсутствия простоев
• Дополнительная интеграция с системами учета и выставления счетов через MINDS Tessera Single Site

Аппаратное обеспечение EmulTronic

---

EmulTronic — это не просто программное обеспечение.
