Бетоновоз с рукавом и транспортерной лентой: высота, объем миксера

Бетоновоз является важным видом строительной техники, которая позволяет транспортировать бетон к строящимся объектам. Без этих машин немыслим ряд отраслей современного строительства. Поэтому в данной статье мы подробней рассмотрим, что представляют собой современные автобетономешалки, их виды и особенности.

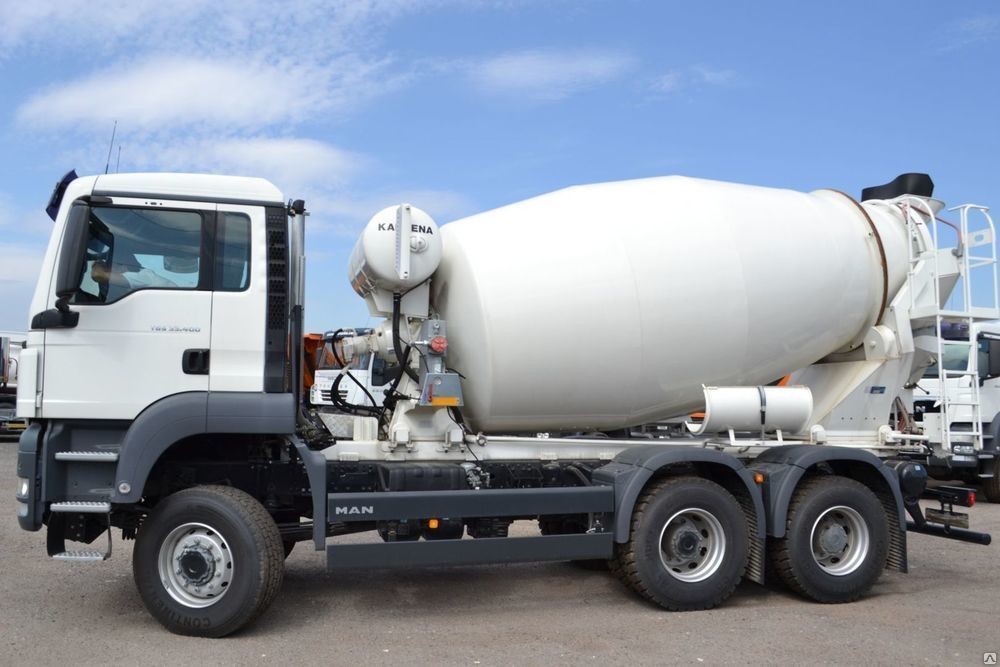

Автобетоносмеситель

Особенности техники

Современные автобетономешалки представляют собой грузовые автомобили, оборудованные вращающимся миксером для бетона. Это позволяет машинам не только доставлять материал к объекту, но и изготавливать его в процессе транспортировки. Благодаря тому, что раствор все время находится в движении, за счет вращения барабана, он не схватывается, что позволяет осуществлять транспортировку материала на длительные расстояния.

Надо сказать, что история возникновения этой строительной техники уходит еще в начало прошлого века, однако, широкое распространение в нашей стране данная техника получила в послевоенное время.

Конечно, с тех пор прошло много времени, и конструкция машин была существенно усовершенствована.

В результате, современные бетоновозы — миксеры обладают рядом дополнительных функций. Кроме того, они могут быть оснащены приспособлением для обогрева смеси и термоизоляцией, что позволяет бетону не замерзать при низких температурах.

Таким образом, можно выделить три основных предназначения данного типа техники:

• Изготовление бетонных смесей из сухих компонентов в процессе транспортировки от специальной установки к строительному объекту.
• Приготовление раствора на строительной площадке.
• Перевозка бетонного раствора с периодическим перемешиванием к месту строительства.

Обратите внимание! Современные автобетономиксеры могут эксплуатироваться при температуре окружающей среды от -20 до +40 градусов по Цельсию.

На фото — заливка бетона

Достоинства

Использование в строительстве данного вида техники обладает рядом преимуществ, среди которых можно выделить:

Универсальность	Автобетоновоз может обеспечить бетоном как небольшое частное строительство, так и крупный многоэтажный объект.
Мобильность	Как уже было сказано выше, основным достоинством данных машин является возможность транспортировки бетона на дальние расстояния. Полностью загруженный автомобиль может передвигаться со скоростью около 60 км/ч. Причем, в процессе перевозки материал не подвержен воздействию окружающей среды.
Скорость приготовления бетона	Машина позволяет за короткое время приготовить раствор на строительной площадке.
Удобство выгрузки	Бетоновоз с рукавом может не только доставить раствор, но и выполнить его заливку в опалубку.
Экономичность	Так как приготовление раствора происходит в процессе доставки, его цена получается более низкой, чем при изготовлении на стационарном оборудовании в заводских условиях.

Бетоновоз с транспортерной лентой с гидромеханическим приводом

Совет! Если невозможно обеспечить подъезд техники к месту заливки, используют специальный насос для доставки бетона с гибкими шлангами.

Виды автобетономешалок

Автобетоносмесители бывают разных видов, так как предназначены для разных строительных работ.

В основном их различия заключаются в следующих моментах:

• В расположении смесительного контейнера и направлении разгрузки раствора. Разгрузка может осуществляться назад либо вперед. В первом случае инструкция по эксплуатации бетоносмесителя требует участие оператора при разгрузке.

Если разгрузка бетона осуществляется назад, то водитель может управлять этой операцией своими руками.

• В типе привода бетоносмесителя. Он может быть механическим, гидравлическим или гидромеханическим. Наибольшей популярностью в последнее время пользуются бетоносмесители с гидромеханической передачей, которая позволяет регулировать частоту вращения барабана.

Четырехосная модель с насосом и миксером

• Еще одно важное различие автобетоносмесителей – это объем миксера бетоновоза, который находится в пределах от 1,5 до 12 кубических метров. Для небольшого частного строительства достаточно маленького бетономиксера на несколько кубов.

Если же объект крупный, то используют автобетономешалку с объемом барабана 9-12 кубических метров. В некоторых случаях для доставки и приготовления раствора используют несколько машин одновременно.

Бетономешалка-полуприцеп

• Также отличие заключается в типе шасси. Миксер может быть установлен на платформе грузового автомобиля, либо выполнен в виде полуприцепа. Следует отметить, что от объема цистерны зависит количество осей шасси, так для миксеров большого объема используют трехосные или даже четырехосные шасси.

Обратите внимание! Чем больше объем цистерны, тем больше высота бетоновоза. На этот параметр следует обратить внимание, если подъезд к объекту ограничен по высоте какими-либо препятствиями.

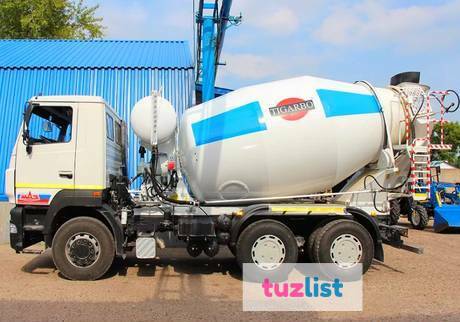

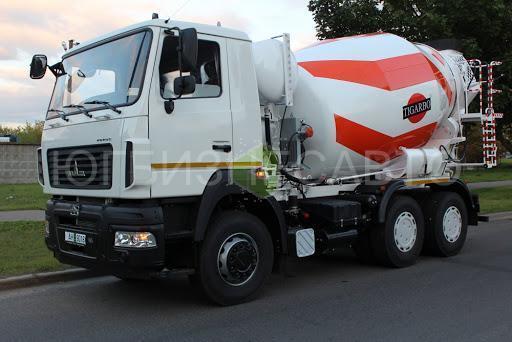

Объем бетоновоза – 9 метров кубических

Устройство автобетономешалок

Устройство миксера

На автомобилях используют гравитационные реверсные бетоносмесители с барабаном, выполненным в форме груши. Барабан обязательно имеет наклон к горизонтальной плоскости под углом 10-15 градусов.

Устройство миксера

Внутри емкости имеются винтообразные лопасти. При вращении барабана в одну сторону, они обеспечивают перемешивание раствора, а при вращении в другую сторону – осуществляется полная выгрузка раствора.

Следует отметить, что современные автобетоносмесители оборудованы системой водоснабжения, которая позволят промывать барабан от оставшейся смеси. Также они могут обладать такими функциями, как взвешивание и дозирование. Это позволяет приготовить качественный бетон с теми или иными техническими характеристиками.

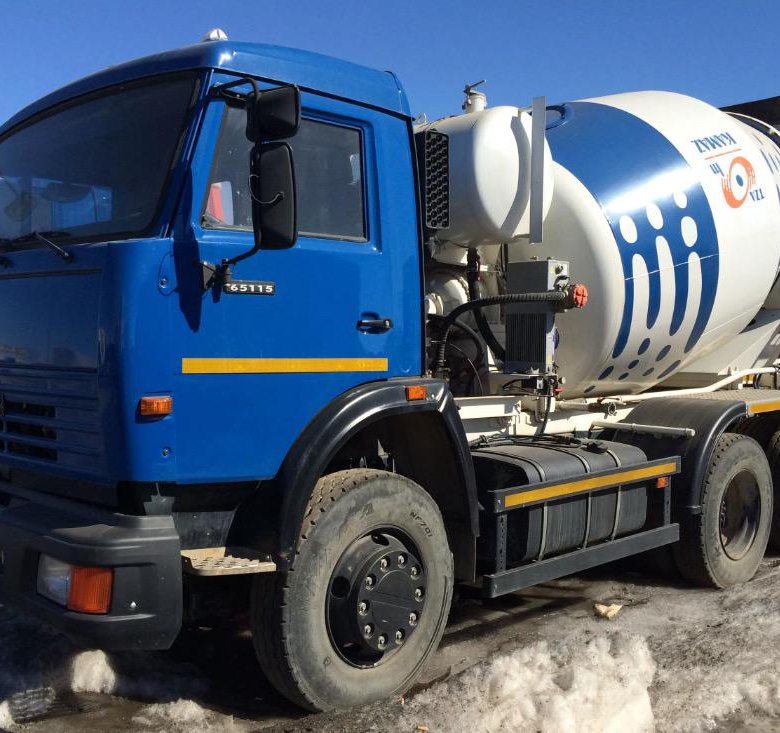

Бетономиксер на базе автомобиля «КамАз»

Платформа

В качестве платформ обычно используют серийные грузовые автомобили. Среди отечественных техники, наибольшей популярностью пользуются автомобили «КАМАЗ». Причем, они получили широкое распространение не только в странах СНГ, но и за их пределами.

Также зачастую в качестве платформ для бетоносмесителей используют автомобили «КрАз» и «МАЗ».

Среди зарубежных марок пользуются большой популярностью техника «Iveco», «MAN», «Scania» и др.

Вывод

Бетоновоз, по сути, является альтернативой громоздким стационарным установкам для приготовления бетона, но в отличие от них, он обладает мобильностью. Кроме того, большое разнообразие видов автобетоносмесителей, позволяет им обеспечивать бетоном практически любые типы строительных объектов. В результате, эти машины являются одним из наиболее распространенных видов строительной техники (узнайте здесь, как залить бетонный пол самостоятельно).

Из видео в этой статье можно получить дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

классификация и виды автобетоновозов, назначение АВС с миксерами, конструкция автобетоносмесителей

Самой популярной и востребованной техникой на строительной площадке по праву называют бетоновозы. Благодаря продуманной конструкции автобетоносмесители позволяют создавать однородную массу, которую можно транспортировать на любой объект без риска получить застывший состав независимо от погоды. Грузовой автомобиль оснащается герметичным кузовом-миксером и транспортерной лентой для подачи готового песочно-цементного раствора на стройплощадку.

Классификация автобетоновозов

Грузовое авто, оборудованное вращающейся емкостью для транспортировки жидкого бетонного раствора, представляет собой разновидность мобильных бетоносмесителей. В народе строительную технику такого рода называют бетономешалками. Существует несколько классификаций автобетоносмесителей (АБС):

1. По типу расположения вращающейся емкости и направлению разгрузки жидкой цементно-песочной смеси. Встречаются бетоновозы с механизмом подачи раствора «назад» (широко используются в современном строительстве) и «вперед» (позволяют водителю самостоятельно контролировать процесс выгрузки состава).
2. По виду привода. Бывают механические бетономешалки, которые считаются устаревшими моделями и редко используются на стройплощадках, и гидравлические, соответствующие новому стандарту.
3. По типу двигателей. Различают автономные силовые агрегаты, отличающиеся повышенным шумом, а также надежностью, продолжительностью смешивания бетона при поломке, и движки на шасси, которые считаются более экологичными и практически бесшумными.

Помимо этого, автобетоносмесители классифицируют по объему вращающейся емкости. В России наибольшей популярностью пользуются АБС объемом 7 м³. Не менее востребованы более вместительные бетоновозы объемом 9 м³. На европейском рынке широко используется техника в 8 кубических ярдов. А вот минибетоновозы с емкостью до 5 м³ в последнее время теряют свою актуальность.

Преимущества автобетоносмесителей

Около цементных заводов и строительных объектов нередко можно заметить грузовые автомобили, оснащенные грушевидными смесителями, которые надежно крепятся к транспорту с помощью шасси. Характерной особенностью бетоновозов с миксерами является постоянный угол наклона емкости для замеса цементно-песочного раствора, который имеет величину от 10 до 15 градусов.

Объемный барабан постоянно находится в движении, что позволяет поддерживать смесь в равномерном состоянии. К прочим достоинствам современной строительной техники можно отнести:

1. Гармоничное сочетание транспортировки и смешивания ингредиентов бетона по пути к возводимому объекту.
2. Наличие удобной регулируемой транспортерной ленты, позволяющей бесперебойно поставлять готовый раствор на место заливки цементно-песочной смеси.
3. Быструю доставку качественного сырья от поставщика к заказчику.
4. Возможность сокращения организационных строительных затрат (не нужно арендовать или покупать бетономешалку, насос для подачи раствора, грузоподъемную технику).
5. Простоту управления машиной: с ней может справиться водитель и оператор в одном лице.
6. Ускорение работ по возведению небольших объектов.
7. Работу только со свежеприготовленным бетоном.
8. Компактность автобетоносмесителей (габариты стандартной машины не превышают 5 м в ширину и 10 метров в длину).
9. Маневренность автомобилей.
10. Высокую производительность при любых температурных и климатических условиях.

Несмотря на столь значительные преимущества, есть у высокотехнологичного строительного транспорта и минусы. К их числу можно отнести несоответствие габаритов барабана общей массе конструкции. Помимо этого, автобетоновозы и автобетоносмесители эффективны в работе лишь при наличии мощных электроприводов, что не всегда удобно и возможно.

Предназначение спецтехники

Название говорит само за себя: бетоносмесители предназначены для образования равномерного раствора на основе цемента, песка, воды и пластификаторов, а также транспортировки готовой смеси на стройплощадку. Один автомиксер за рейс способен доставить на объект до 12 кубов бетона.

Хотя современные модели бетоновозов вытесняют с рынка механические конструкции, последние еще долго будут использоваться при возведении крупных и небольших строений из-за прочности узлов, механизмов, которыми славятся изделия отечественного машиностроения.

Среди основных задач автомиксеров можно выделить:

1. Загрузку в барабан сухих ингредиентов для замеса бетона с помощью специальной установки.
2. Погрузку готового раствора, который не перестает вымешиваться внутренним винтом по пути на строительный объект.
3. Замес компонентов бетонного раствора после прибытия на место возведения.
4. Упрощение строительства объектов, располагающихся на удаленном расстоянии.
5. Надежную защиту раствора от попадания атмосферных осадков, грязи, а также ультрафиолетовых лучей.

Благодаря удобному механизму замешанная на заводе бетонная смесь быстро подается на стройплощадку, автоматизированный процесс равномерно размещает связующее вещество по поверхности, а от работников требуется лишь распределить массу правилом.

Конструкции отечественного и зарубежного производства

Впервые об унифицированных бетоновозах мир услышал в тридцатых годах ушедшего столетия. В Америке эти машины получили название автобетономешалок-развозилок. Они предназначались для транспортировки сухого состава, который перемешивался с водой по пути к месту строительства. Современная техника по своему функционалу ничем не отличается от своих предшественников, усовершенствовался лишь внешний вид и механизмы.

Самыми популярными отечественными производителями, выпускающими автобетоновозы, являются «МАЗ», «Урал», «КамАЗ», «КрАЗ». Зарубежные же модели представлены машинами Mercedes — Benz, Volvo, Ford, MAN, Scania, Iveco.

Бетоновозы с миксером от российских производителей представлены моделями с шасси, которые оснащены индивидуальной силовой установкой, вместительным барабаном, функционирующим в автономном режиме. Такие бетоновозы показывают отличные показатели работоспособности при температуре от -20° до +40 ° С.

Зарубежные автобетоносмесители зачастую представлены машинами с высокой производительностью, которые легко обслуживать из-за эргономичности узлов и блоков. Многофункциональные установки оснащаются разогревающими элементами, позволяющими подогревать готовый раствор на месте укладки до +70^оС, что актуально для зимнего строительства.

Основные узлы и блоки АБС

Существует несколько сотен модификаций автобетоносмесителей, поэтому рассматривать узлы и блоки таких машин можно бесконечно. Выделяют несколько основных конструктивных особенностей, встречающихся почти в каждой модели (ярким представителем типовых бетоновозов с миксерами является СБ-173). К числу таких элементов относят:

• стойки;
• кронштейн;
• конвейерную раму;
• секции транспортерной ленты;
• дополнительный лоток;
• направляющий роликовый механизм;
• конвейерную ленту;
• проводной резервуар;
• гидромотор;
• воронку для загрузки сыпучих компонентов;
• раструб;
• хобот.

Отдельного внимания заслуживают гидронасосы и редукторы, без которых процесс замеса и подачи бетонного раствора на место укладки не был бы таким удобным. Именно эти элементы составляют основу миксеров автобетоновозов. Особенности размещения конструкций и работы гидросистем:

1. Запуск крутящегося момента и подача масла в двигатель осуществляется посредством гидронасоса для АБС.
2. Запуск, реверс, остановка вращающегося резервуара выполняется при помощи системных рычагов, которые размещаются в водительской кабине и у стойки шасси.
3. Гидросистема состоит из бака, насоса, мотора, фильтрующих элементов, клапанов, трубопровода.
4. Специальный пульт управляет работой конвейера.
5. Двухступенчатая коробка передач, именуемая редуктором автобетоновоза, имеет миниатюрные размеры и большой крутящийся момент, что позволяет получать максимальную мощность при минимальных топливных затратах.
6. Редуктор размещается за водительской кабиной, чаще всего встречаются модели, оснащенные коробкой передач типа РМР.

Подача бетонного раствора ведется благодаря компактным складным конструкциям из пластика (гидролоткам), которые способны выдерживать поток смеси, не прогибаясь под ее весом. Ускорить процесс вытекания жидкого бетона из барабана в опалубку можно самостоятельно, вооружившись лопатой.

Автобетоновозы и автобетоносмесители широко используются строителями при возведении фундамента зданий и других строений, требующих равномерного основания. Большой выбор транспорта, оснащенного миксерами и герметичными резервуарами, позволяет доставлять готовый песочно-цементный раствор к месту заливки или смешивать сухие компоненты непосредственно на площадке, что значительно упрощает работу строителей и ускоряет возведение построек любой сложности и квадратуры.

Стандартный смеситель – McNeilus

Удовлетворенная репутация для тяжелой работы и низкого обслуживания. С 1975 года стандартный смеситель McNeilus определяет, каким должен быть бетоносмеситель. Мы лучше смешиваем, лучше наливаем и предлагаем лучшую цену, чем другие бренды. От цельной головной части до усиленных ребер, стандартный миксер оснащен самым прочным барабаном в отрасли. Компоненты, такие как коробки передач ZF, обеспечивают надежность и сохраняют стоимость при перепродаже.

Технические характеристики

Версия McNeilus FLEX Controls с кабелем (версия EP опционально) Усовершенствованная конструкция крыла для повышения прочности и коррозионной стойкости, доступен вариант из легкого алюминия Упрощенная и закрытая конструкция замка желоба для защиты компонентов от мусора Увеличенная толщина спиральной арматуры ребра для увеличения срока службы ребра Отверстие для доступа добавлено к передней опоре для облегчения обслуживания Улучшенная прокладка гидравлического шланга барабана серии M80
Емкость барабана	11 куб. ярдов.
Выпускное отверстие	42 дюйма
Трансмиссия барабана	ПМП ПМБ 7.1
Толщина головки	1/4 дюйма
Толщина кожи	3/16 дюйма
Толщина ребра	3/16 дюйма
Плавники	На болтах
Люк	Один, на болтах
Длина	5 футов
Материал желоба	Сталь
Лифт	Гидравлический привод
Замок	Воздушный шлюз
Длина	Переходник 30 дюймов.
Внутренний номер 1	4 фута
Дополнительный номер 2	4 фута
Бак	Сталь, 125 галлонов
Водяные клапаны	Стандартные шаровые краны
Светодиодные фонари
3-полосный индикатор, расположенный на загрузочном бункере
Насос	Итон 54 серии
Двигатель	Eaton 54 серии
Резервуар	Нейлон
Крепление резервуара	Внутри пьедестала
Управление барабаном, тип	Кабель управления FLEX
Конфигурация кабины	Трос управления
Материал кожи	Сталь
Брызговики	Белый пластик
– Стальная дробеструйная обработка барабана и компонентов перед нанесением эпоксидного грунта с высоким содержанием твердых частиц — стандартная отделка: одноцветный (белый), Sikken’s Autocoat BT LV650 Topcoat, высокоэффективный полиуретан с высоким сухим остатком
– FLEX Controls – Система промывки – Алюминиевый бак для воды – Камера заднего вида – Легкие желоба – Откидной бункер – Бункер SAT – Главное рабочее колесо (с покрытием/без покрытия) – Раздельная крышка ВОМ – Разгрузочное отверстие асфальтоукладчика 46 дюймов – Привод барабана ZF – Система промывки Enviroguard – Система возврата промывки желоба – Камнеразрушитель или заслонка желоба – Буксировочный крюк

Смеситель Bridgemaster® — McNeilus

Эффективность в движении. McNeilus Bridgemaster ^® является одним из самых производительных, долговечных и экономичных микшеров, соответствующих требованиям федеральных бриджей. Это неутомимая рабочая лошадка, которая максимально увеличивает полезную нагрузку, чтобы соответствовать ограничениям по весу в вашем регионе и конкретным законам штата о дорогах. Он включает в себя большинство рабочих характеристик стандартного миксера, а также запатентованную вспомогательную ось Bridgemaster с распределением нагрузки, которая обеспечивает более высокие допустимые нагрузки. Долговечность и производительность. Период.

Технические характеристики

Версия McNeilus FLEX Controls с кабелем (версия EP опционально) Усовершенствованная конструкция крыла для повышения прочности и коррозионной стойкости, доступен вариант из легкого алюминия Упрощенная и закрытая конструкция замка желоба для защиты компонентов от мусора Увеличенная толщина спиральной арматуры ребра для увеличения срока службы ребра Отверстие для доступа добавлено к передней опоре для облегчения обслуживания Улучшенная прокладка гидравлического шланга барабана серии M80

Емкость барабана
