Серия М представлена двумя моделями: MBG-12 и MBG-24.

Отличительными особенностями этих буровых устройств являются:

• штанга с телескопическим механизмом;
• устройство для монтажа стола обсадного типа.

BAUER BG 28 – Бурильные машины (BAUER BG 28 – BG 28 – БАУЕР BG 28 – БАУЭР BG 28 – Бурильная машина BAUER BG 28 – Бурильная машина BG 28) – Технические характеристики BAUER BG 28 – Габаритные размеры BAUER BG 28 – Двигатель BAUER BG 28

1.		Bauer BG 28 Бурильная машина 2008 г. 26.10.2017	г. Московская область, Яхрома, Троицкий адм. округ, д. Юдановка	4 550 РУБ/час
2.		Аренда бурового станка для устройства свай Bauer B Бурильная машина 2013 г. 15.07.2016	г. Истра	цена по запросу
3.		Аренда бурового станка для устройства свай Bauer B Бурильная машина 2013 г. 10.07.2016	г. Загорянский	цена по запросу
4.		Аренда бурового станка для устройства свай Bauer B Бурильная машина 2013 г. 09.07.2016	г. Железнодорожный	цена по запросу
5.		Аренда бурового станка для устройства свай Bauer B Бурильная машина 2014 г. 14.06.2016	Нефтегазмонтаж г. Благовещенск (Амурская обл.)	цена по запросу
6.		Аренда бурового станка для устройства свай Bauer B Бурильная машина 2014 г. 14.06.2016	Нефтегазмонтаж г. Якутск	цена по запросу
7.		Аренда бурового станка для устройства свай Bauer B Бурильная машина 2010 г. 07.03.2016	Александр г. Санкт-Петербург	12 000 РУБ/смена
8.		Аренда бурового станка для устройства свай Bauer B Бурильная машина 2012 г. 11.02.2016	Антипов г. Екатеринбург	400 РУБ/смена
9.		Буровая установка Буровая установка 2008 г. 06.08.2018	МСС г. Екатеринбург	44 000 РУБ/смена
10.		Bauer Group BG 28H Буровая установка 1950 г. 27.03.2018	БУРСЕРВИС г. Москва	10 000 РУБ/час

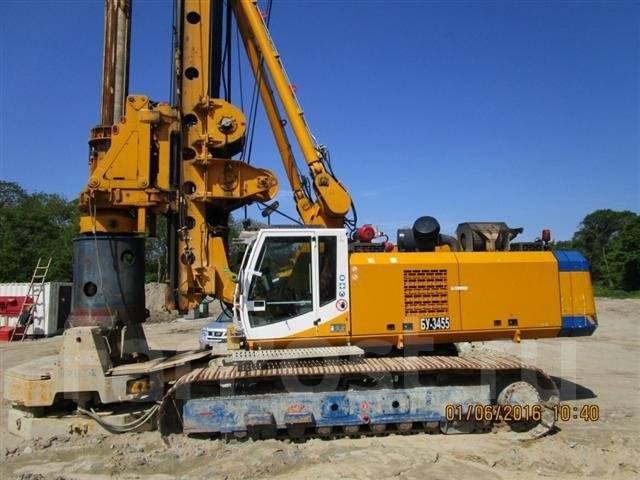

Самоходная буровая установка Bauer BG 28

Передвижная буровая установка представляет собой целый комплекс специального оборудования для бурения скважин. Состав устройств и конструкция буровой установки, определяется непосредственно условиями и способом осуществления бурения. Техника используется абсолютно на всех типах грунтов, в любых местах, независимо от географического расположения.

Применение буровой установки Bauer BG 28

Современная буровая установка Bauer BG 28 или JunJin SA-040C применяются для разработки обсаженных скважин, установки обсадной трубы вращательным способом, бурения простых, не обсаженных скважин на большую глубину и прочих мероприятий, которые связаны с бурением. С помощью данной техники возможно выполнить практически любой вид бурильных работ, независимо от типа грунта.

Максимальная глубина погружения данной установки – 71 метр.

Буровую используют непосредственно в сфере строительства, для обустройства скважин под сваи. Также с помощью Bauer BG 28 разрабатывают скважины для технической и питьевой воды.

Производительность спецтехники

Глубинная буровая установка Bauer BG 28 цена, которой варьируется в зависимости от установленного конкретного оборудования, показывает высокий уровень производительности, практически на любых типах грунтов. Высоких показателей удалось добиться благодаря мощному двигателю, который выдает целых 354 кВт мощности. С помощью специальных редукторов, сила вращения бура увеличивается практически в 10 раз. Стандартный крутящий момент данной установки равен 270 кНм.

Дополнительно установка оборудуется электрическим генератором (мощность 13 кВт), который полностью обеспечивает потребность комплекса систем в электричестве во время работы. Каждая из систем имеет собственный датчик, благодаря которому управляющий установкой имеет возможность полностью контролировать все рабочие процессы. Для безопасности бурения, на бурильную машину могут навешиваться специальные противовесы, массой 5.3 и 10.5 тонн. Имеется и система автоматического регулирования холостого хода, которая тщательно следит за перерасходом и при необходимости ограничивает количество оборотов коленчатого вала мотора.

Техническое описание

Буровая техника Bauer BG 28 технические характеристики, которой могут изменяться от рабочих условий и типа навесного оборудования, демонстрирует достаточно высокие показатели производительности на строительной площадке. Буровая установка УРБ 2А2 является подобной разновидностью спецтехники и может быть использована как альтернативная замена. Но при этом стоит отметить что в установке Bauer BG 28 имеется большое количество разных систем, которые облегчают процесс бурения.

Технические параметры:

1. двигатель – дизельный, четырехтактный мощностью 354 кВт и крутящим моментом 270 кНм;
2. мощность главной лебедки – расчетная – 250кН, номинальная – 317 кН;
3. давление лебедки – 330 кН;
4. ход подачи – 19. 3 м;
5. общий вес установки – 96 000 кг;
6. максимальный диаметр скважины – 1900 – 2150 мм;
7. максимальная глубина бурения – около 71 метра;
8. дополнительное оборудование – электронная система контроля B-TRONIC, бронированное остекление, мощный компрессор производительностью 1000 метров кубических в минуту, система стравливания избыточного давления в системе, защита от перегрева и экономайзер топлива.

Кабина оператора оборудована системой кондиционирования в жаркое время года, а также эффективными системами подогрева салона. Масло, которым заправляют гусеничное шасси, имеет свойства разложения микроорганизмами. Сверху на буровой вышке и на кабине устанавливают специальное освещение, повышенной яркости, для улучшения безопасности работы в ночное время суток. На тросах имеются системы, ограничивающие их растягивания, а также осуществляющие полный контроль за работой на разрыв. В случае недопустимых нагрузок, датчик информирует водителя звуковым сигналом.

Сервисное обслуживание буровой установки

Буровая установка Bauer BG 28 купить, которую можно у официального дилера, имеет специальный регламент технического обслуживания.

Процесс проверки и ремонта контролируется специалистами и органами технического надзора.

Соблюдение рекомендаций и установленного порядка прохождения обслуживания является обязательным для исполнения. Ответственными узлами считаются гидроцилиндры, буровой агрегат, подъемные тросы, натяжители, крепежные системы и прочее. Каждый элемент проверяется отдельно, при необходимости проводиться его полная или частичная замена. Ремонтные работы выполняются в специальных мастерских, которые занимаются специальной строительной техникой. Поставки запасных частей осуществляются через официальные дилерские сети. Стоит отметить, что после проведения серьезных ремонтных работ, проводятся испытания техники.

Самоходная буровая установка Bauer BG 28

Компания Bauer была основана в Германии в 1927 году. А первая буровая машина увидела свет в 1970 году. В течение последующих шести лет эта техника применялась исключительно для удовлетворения собственных потребностей. В 1976 году в продажу поступила первая буровая установка. Она работала по принципу вращательного бурения. С этих пор буровые устройства Bauer стали применяться в различных сферах промышленного производства, но приоритетным направлением работы стало подземное строительство. Оно велось для создания фундаментов шахт, промышленных конструкций и гражданских сооружений, которые отличались высокой этажностью и требовали устройства надёжных фундаментов.

Буровые установки Bauer

На сегодняшний день компания Bauer обзавелась дочерними предприятиями по всему миру. Каждая компания представляет собой самостоятельное юридическое лицо. Среди стран, где есть представительства Bauer, особенно следует выделить Китай, Австралию, Швецию, Италию, Канаду. Есть представительство и в Российской Федерации, где с 2006 года начат процесс производства буровых установок под контролем головного предприятия.

Фото буровой установки Bauer

Область использования

Установки бурового механизма применяются в различных сферах:

• для возведения фундамента сооружения на сваях;
• в строительстве в целом;
• для бурения грунтов, в том числе твердых пород;
• в добыче полезных ископаемых нерудного происхождения;
• в строительстве водозаборов;
• для бурения скважин, куда закладываются взрывчатые вещества для разрушения твердых пород.

Преимущества и особенности

Буровые установки этого популярного бренда имеют массу преимуществ и достоинств:

• Отличный уровень производительности.
• Лёгкая эксплуатация.
• Высокая мощность сочетается с относительно небольшой массой техники.
• Базовая комплектация позволяет работать в экстремальных температурных условиях.
• Главная лебёдка встроена в корму машины, что обеспечивает равномерную балансировку.
• Горизонтальное движение рамы и независимое перемещение мачты в двух направлениях.
• Система цепного привода позволяет осуществлять работы с бесконечным шнеком и с полным замещением.
• Гусеничный ход машины снабжён раздвижной тележкой.

Аренда буровой установки Bauer MBG12 с обсадной трубой

— максимальный диаметр бурения (без обсадных труб) – 1,3 м — максимальный диаметр бурения (с обсадными трубами) – 1м — максимальная глубина бурения проходным шнеком без обсадных труб – 36м — масса – 33 тн — крутящий момент – 125 КНм
— габаритные размеры в рабочем положении с опущенной стрелой: — длина -14, 285 м — ширина – 3,3 м — высота – 3,27 м — сила тяги ходовой шасси – 210 Кн — грузоподъёмность главной лебедки – 10 тн. — грузоподъёмность вспомогательной лебёдки – 3 тн.

Буровые машины Bauer

— это гусеничные машины, характеризующиеся высоким вращающим моментом, передаваемым на буровой инструмент. Ходовая часть непривычна для российской технологии изготовления
буровых машин
. В машине все приводы и механизмы полностью гидравлические. Привод гусениц осуществляется гидромоторами, поворот башни – гидромотор, даже привод вентилятора на радиаторе охлаждения также гидравлический.
Буровая машина Bauer
является сложной гидравлической системой, которая управляется электромагнитными переключателями.
Буровая машина Bauer MBG-12
одна из малых модификаций и одна из самых последних разработок . MBG-12 — модель нового поколения буровых машин с телескопической штангой привода вращения, позволяющей производить буровые работы в широком диапазоне глубин.

МБГ-12

— модель нового поколения буровых машин с келли-штангой, имеющая следующие характеритики: — Компактная машина с идеальными транспортными габаритами и весом — Оптимальное соотношение вес-крутящий момент — Простота обслуживания и ремонта — Главная лебедка вмонтирована в корму (что уменьшает вес машины) — Жесткое шарнирное соединение с малым количеством сочленнений — Основание мачты закреплено на раме перемещающейся в горизонтальном направлении (ход-400 мм)

Перспективным направлением применения MBG-12 является организация буронабивных свай для различных фундаментов. Возведение буронабивных свай, в отличие от традиционных методов погружения, в значительной степени сокращает вероятность разрушения железобетонных свай. Одним из основных достоинств применения буронабивных свай на этапе строительно-монтажных работ является существенное сокращение сроков строительства.

К преимуществам использования буронабивных свай для возведения фундаментов можно также отнести: — малую вибрацию при проведении буровых работ, что практически исключает деформацию грунтов — минимальный выбор грунта — отсутствие пустот в теле буронабивной сваи достигается с помощью регулируемой подачи бетона во время заполнения ствола скважины, что служит залогом надежности возводимой конструкции

Буровая машина Bauer MBG-12

позволяет производить бурение с помощью Келли-штанги, а также бурение непрерывным шнеком. Бурение с помощью Келли-штанги представляет собой классическую систему устройства буронабивных свай, при которой крутящий момент и вертикальное усилие подачи передаются на буровой инструмент через телескопическую Келли-штангу.

— Стенка ствола буровой скважины поддерживается либо за счет избыточного гидростатического давления, либо за счет обсадки бурильными трубами. Обсадка скважины бурильными трубами выполняется при помощи привода вращения или трубоподъемного устройства, работающего на принципе расхаживания и подсоединенного к буровой установке.

— Применение различного бурового инструмента позволяет применять данную систему для всех видов грунтов (в т.ч. и для скальных оснований). Благодаря использованию непрерывного шнека, установленного в одном сплошном проходе, можно добиться значительного увеличения эффективности бурения.

— Грунт, который разрыхляется верхушкой шнека, подается на поверхность по шнеку. — Стенка ствола буровой скважины подпирается шнеком, заполненным пробуренным грунтом. — Применение напорной лебедки облегчает внедрение в твердые грунты. — Дополнение системы келли-удлинителем увеличивает глубину бурения на 6-8 м. — Бетонирование сваи выполняется через полый ствол при помощи бетононасоса. Бетон закачивается в бетононасос через полый ствол шнека при его извлечении. Давление подачи бетона может регулироваться на верхушке непрерывного шнека.

Эти современные технологии строительства повсеместно используются во всей Европе. Европейские страны уже долгое время используют в строительстве машины — более современные, более экологичные и соответствуют всем европейским требованиям, предъявляемым в промышленном и гражданском строительстве.

В зависимости от комплектации буровым инструментом буровая машина Bauer MBG-12

также рассчитана на выполнение следующих работ: — организация бетонных стен котлованов — бурение скалистых пород — бурение под опоры мостов диаметром до 1200 мм — бурение под опоры линий электропередачи

Перебазировка расчитывается индивидуально. В перебазировку входит погрузочно-разгрузочные работы, доставка. Цены на перебазировку установлены при условии его возврата после окончания работы на склад «Оркестр Техно».

Оборудование серии BG

Модели буровых установок Bauer из серии BG дают возможность применять множество технологий для проделывания скважин.

Максимальная глубина работы этой техники составляет порядка 100 метров, а диаметр проделываемых отверстий — до 3 метров.

Особенностями этих буровых установок являются:

Основные характеристики буровой установки BG-28

• в полном комплекте весит 96 тонн;
• высота 26,47 метра;
• глубина бурения 71 метр;
• диаметр скважины до 2,1 метра.

Буровая установка BG-28 имеет высокую производительность благодаря двигателю мощностью 354 кВт. Крутящий момент установки равен 270 кНм. Скорость движения лебедки — 80 м/мин.

Специальные редукторы увеличивают силу вращения бура почти в 10 раз. Потребность всех систем в электроэнергии обеспечивает установленный дополнительно электрический генератор мощностью 13 кВт.

Все системы имеют датчики, благодаря которым ведется контроль за рабочими процессами. Автоматика холостого хода не допускает перерасхода электроэнергии, ограничивая количество оборотов коленчатого вала двигателя.

В целях повышения безопасности буровых работ установка укрепляется при необходимости противовесами массой 5,3 т и 10,5 т.

Модель идеальна для бурения следующих скважин:

• Обсадных. Обсадная труба устанавливается вращательным приводом или гидравлическим осциллятором.
• Необсадных. В этом случае установка стабилизирует скважину раствором, что позволяет производить бурение на необходимую глубину.
• Бурение c использованием системы SOB. Предусматривает применение длинных полых шнеков с удлинителем Келли.

Система SOB значительно увеличивает продуктивность работы. Напорная лебедка позволяет внедряться в любой твердый грунт, в том числе скальных пород. Стенки ствола подпираются шнеком, заполненным грунтом. Телескопическая келли-штанга передает на буровое устройство крутящий момент и продольное усилие подачи. Закачивание бетона производится с помощью насоса при извлечении полого ствола. Давление закачки регулируется на верхушке непрерывного шнека.

Установки серии М

Машины данной серии производятся в Российской Федерации. Старт был дан в 2006 году, когда с конвейера Курганского представительства сошла первая буровая установка.

Серия М представлена двумя моделями: MBG-12 и MBG-24.

Отличительными особенностями этих буровых устройств являются:

• штанга с телескопическим механизмом;
• устройство для монтажа стола обсадного типа.

Буровая установка Bauer MBG-24

На видео буровая установка Bauer MBG-12:

Буровые установки Bauer: bg (25, 28, 24, 36, 40) и MBG (12, 24)

Установки бурения Bauer работают в самых различных областях:

• строительство, в том числе бурение под свайные фундаменты;
• бурение твердых пластов грунта;
• бурение при добыче полезных ископаемых кроме руды;
• бурение скважин для водозабора;
• бурение скважин для производства взрывных работ на скальных и других твердых породах;
• бурение с целью установки обсадной трубы на скважину способом вращения.

Виды буровых установок компании Bauer

Основные и наиболее востребованные модели буровых установок Bauer — установки для бурения серии BG и MBG.

Установки бурения серии BG обладают множеством технологий для бурения скважин. Они могут пробурить скважину глубиной до 100 метров, диаметром — до 3 метров.

Преимущества этой серии:

• большой крутящий момент обеспечивается мощным дизельным двигателем, очень экономно расходующим топливо;
• с применением дополнительного механизма на лебедке увеличивается тяга устройства;
• большая длина мачтового устройства;
• большой промежуток между осями для бурения.

• большой крутящий момент обеспечивается мощным дизельным двигателем, очень экономно расходующим топливо;
• с применением дополнительного механизма на лебедке увеличивается тяга устройства;
• большая длина мачтового устройства;
• большой промежуток между осями для бурения.

Буровые установки серии М производят в России в городе Кургане под контролем представителей основного предприятия. Здесь выпускают модели MBG-12 и MBG-24.

Эти модели буровых устройств имеют следующие особенности:

• оснащены раскладной мачтой с телескопическим механизмом;
• производят монтаж обсадного стола с помощью усовершенствованного устройства.

Лидерами среди каждой линейки установок бурения являются BG-28 и МBG-24.

Наиболее востребованная роторная буровая установка BG-28 состоит из целого комплекса специального оборудования для бурения скважин. Комплектация буровой установки осуществляется в соответствии с условиями проведения работ. Установка может работать в любой географической зоне.

Технология вытеснения грунта

Грунт вытесняется на поверхность специальной головкой, укрепленной на буровой штанге снизу. При выводе ее на поверхность происходит выход грунта с уплотнением и заглаживанием боковых поверхностей скважины.

Забуривание и введение в грунт производятся с усиленной подачей и большим крутящим моментом. Одновременно с извлечением штанги со специальной головкой, вытесняющей грунт, производят закачку бетона через внутреннюю полость шнека.

Несущая способность сваи увеличивается благодаря такому эффективному способу.

Система перемешивания грунта (СПГ)

Система перемешивания грунта (СПГ)

СПГ создает глухие и подпорные стенки путем смешения грунта с самоотвердевающим глинистым буровым раствором. Глинистый буровой раствор постоянно подается под давлением бурового агрегата в грунт одновременно с введением инструментов, разрушающих грунт.

Бурение двойной головкой скважин с небольшим диаметром

Такой способ предусматривает забуривание шнека и одновременно буровой обсадки. Приводы используются разные, вращение встречное. Грунт после взрыхления выбрасывается через затвор, поступая на поверхность по другому обсадочному шнеку. Одновременно с извлечением обсадной трубы во внутреннюю полость шнека закачивают бетон.

Бурение двойной головкой скважин с небольшим диаметром

Такой способ предусматривает забуривание шнека и одновременно буровой обсадки. Приводы используются разные, вращение встречное. Грунт после взрыхления выбрасывается через затвор, поступая на поверхность по другому обсадочному шнеку. Одновременно с извлечением обсадной трубы во внутреннюю полость шнека закачивают бетон.

Буровая установка МBG-24

Впервые сошла с конвейера в России в 2006 году. Она относится к новой серии буровых установок и имеет следующие характеристики:

• Компактность. Масса составляет 55,5 тонн при высоте 20,9 метра.
• Крутящий момент в 240 кНм выгодно соотносится с весом в снаряженном состоянии. Мощность двигателя 205 кВт.
• Глубина бурения достигает 51,47 метра с диаметром скважины 1,9 метра.
• Возможность независимой регулировки положения мачты в горизонтальной и вертикальной плоскости.
• Подвижная рама с ходом 400 мм под пятой мачты, закрепленной болтами.
• Удобство обслуживания и ремонта.

Достоинствами этой модели является наличие раскладной телескопической мачты и современного механизма для монтажа обсадных столов

• Компактность. Масса составляет 55,5 тонн при высоте 20,9 метра.
• Крутящий момент в 240 кНм выгодно соотносится с весом в снаряженном состоянии. Мощность двигателя 205 кВт.
• Глубина бурения достигает 51,47 метра с диаметром скважины 1,9 метра.
• Возможность независимой регулировки положения мачты в горизонтальной и вертикальной плоскости.
• Подвижная рама с ходом 400 мм под пятой мачты, закрепленной болтами.
• Удобство обслуживания и ремонта.

Достоинствами этой модели является наличие раскладной телескопической мачты и современного механизма для монтажа обсадных столов

Технические характеристики Bauer BG 28 H BS 80:

Технические характеристики техники в каталоге основаны на информации, взятой из официальных источников, в том числе с официальных сайтов производителей.

К нашему сожалению, даже официальные документы могут содержать ошибки и опечатки. Кроме этого, характеристики могут отличаться в зависимости от региона поставки техники, а также изменяться производителями без предварительного уведомления.

В связи с этим, мы рекомендуем пользоваться опубликованной информацией в качестве основного обзора моделей, и при совершении покупки уточнять параметры, имеющие для Вас большую значимость, у продавца.

Роторная буровая установка Bauer BG28 H имеет рабочий вес, приблизительно 96 тонн.

Эта буровая установка идеально подходит для:

— бурения обсадной трубой (обсадная труба вворачивается в грунт вращателем или, опционально, с помощью гидравлического обсадного стола — оба варианта запитываются от самой буровой установки)

— бурения необсаженных глубоких скважин, стабилизированных с помощью буровых растворов

— бурение скважин непрерывным полым шнеком (технология CFA), с дополнительными штангами Келли или без них

— специальные буровые системы, такие как FOW сваи, бурение двойным вращателем (технология бурения CFA в обсадной трубе), сваи с замещением грунта, системы перемешивания грунта soil mixing (CSM и SMW)

Бурение со стандартным буровым инструментом:

— бурение штангой Келли (без обсадного стола)

— бурение по технологии CFA (с электрическим или гидравлическим приводом)

— бурение по технологии FDP Full-Displacement-Pilling (с электрическим или гидравлическим приводом)

Технические характеристики буровой установки Bauer BG 28H:

Масштабные модели

Масштабная модель буровой установки Bauer BG40

Буровая установка Bauer BG40 с фрезой BC40 1:50

Масштабная модель 1:50 транспортера BG40 с буром BC40

Здесь представлена масштабная модель 1:50 Bauer BG40 с буром для строительства траншей BC40 от компании Bymo. Модель является превосходной репликой с прекрасной детализацией всех частей несмотря на то, что есть небольшие отличия с оригинальным транспортером по части буровой установки. В оригинальной версии есть гибкие гидравлические шланги, которые установлены от корпуса к главной мачте гидравлических цилиндров, которые не присутствуют в этой версии. Черты ходовой части отличаются трековыми рамами, которые имеют хорошую детализацию и структурированный внешний вид. Раздельные колодки выглядят реалистичными и плавно вращаются.

Кабина отличается высокой детализацией внутри и снаружи, содержит хорошо видимый компьютерный экран, как и остальные элементы управления, зеркала заднего вида, складные подножки вдоль кабины, смонтированные на крыше рабочие фары и черные изоляционные уплотнения на окнах, для усиления эффекта.

Мачта литая и может быть демонтирована, как на реальной машине. Мачта вставляется в основание и связывается с гидравлическими трубопроводами от двигателя, где основной шланг соединяется с контрольными кабелями и присоединяется к буру, прикрепленному к лебедке. Верхняя часть мачты регулируется как на реальной машине,но имеет внешний вид, отличный от буровой машины, с двумя передаточными точками Гидравлические цилиндры выполнены хорошо детализоваными, красивыми и жесткими, позволяя мачте оставаться на месте.

Передаточный механизм оснащен колесами, установленными по бокам, что позволяет подключить бур. Прилагаемая инструкция по эксплуатации дает четкие указания о том, как модель должна быть собрана; шланг и кабель управления вытягиваются, с помощью коллектора, для уменьшения их до нужного размера. Шланги подсоединяются, как показано на рисунке выше, лебедка соединяется с салазками, позволяя свободно двигать ее вдоль мачты. Резак фиксируется в салазках с помощью канатов на шкивах, доводя их до основания мачты. Необходима осторожно держать обе веревки в одну длину.

Снаружи, модель состоит из множества частей, которые реалистично расположены на задней нижней части транспортной конфигурации. Прилагаются детальные инструкции для сбовки модели, которая занимает 30-40 минут. Предоставляется специальный ключ, который вставляется в отверстие на боковой стороне модели для управления спуском/подъемом резака, в то время как две вспомогательные лебедки также функциональны, хотя не поддаются сопротивлению. Экстра-реализм детализации модели подчеркивается фотографичными панелями управления, текстурами, гидравлическими трубопроводами и множеством разнообразных деталей по бокам. Съемный противовес в задней части имеет больший вес по сравнению с первой версией модели, он приятен на ощупь, и имеет маленькие желтые маячки. Траншейный копатель BC40 выполнен очень хорошо, во всех деталях, которые точно соответсвуют их полноразмерным вариантам, от структуры внутренних частей упраления, буровых насосов и шлангов, к чрезвычайно подробной детализации зубьев резака.

Наклоннные закрылки также качественно симулированы на передней и боковых поверхностях, наряду с добавленными поддерживающими панелями,проработанными с точностью до крепежных болтов. Это прекрасный экземпляр модели для коллекции Bauer, демонстрирующий различное оборудование, которое может быть использовано с транспортером BG40. Лакокрасочное покрытие выполнено с четкой эмблемой Bauer. Модель была произведена в Китае, а не в боснийском филиале компании Bymo, что объясняет высокий уровень мельчайших детализаций во всем. ————————— Данная модель представляет собой новый буровой агрегат Bauer BG40 в масштабе 1:50 от Brami. Эта модель является прекрасно сделанной копией с высокой степенью детализации. Платформа выполнена отлично, звенья гусениц сделаны в виде отдельных деталей, соединенных между собой, сами гусеницы надеты на выдвижную ходовую часть. Детализация кабины очень подробная, а противовес и детали верха капота выглядят очень правдоподобно. Буровая стрела выполнена методом литьевой штамповки, ее можно снять, как и на реальной машине. Непрерывный плавающий бур сделан из пластика, но почти все остальное — это литьевая штамповка, которая значительно добавляет реалистичности модели. Роторный двигатель имеет рабочую платформу с текструрированной поверхностью, лестницы доступа прикреплены сбоку стрелы.

Верхняя часть стрелы регулируется как на реальной машине, а двигатель бура без труда перемещается вдоль стрелы. Гидравлические цилиндры точно детализированы, как и гидравлические шланги, они выполнены качественно и обладают необходимой жесткостью. У опоры стрелы есть еще одна рабочая платформа с откидным очистителем бура, что заметно повышает реалистичность модели. Это отличная модель и, на мой взгляд, она была самой лучшей моделью на выставке Bauma в 2007 г. Данная модель является отличным пополнением расширяющегося автопарка моделей от Bauer, а технология изготовления данной модели позволяет выпускать дополнительные версии или аксессуары для различных рабочих конфигураций, как, например, BC40, оборудованный для рытья траншей.

Обзор буровых установок немецкого

Компания Bauer была основана в Германии в 1927 году. А первая буровая машина увидела свет в 1970 году. В течение последующих шести лет эта техника применялась исключительно для удовлетворения собственных потребностей. В 1976 году в продажу поступила первая буровая установка. Она работала по принципу вращательного бурения. С этих пор буровые устройства Bauer стали применяться в различных сферах промышленного производства, но приоритетным направлением работы стало подземное строительство. Оно велось для создания фундаментов шахт, промышленных конструкций и гражданских сооружений, которые отличались высокой этажностью и требовали устройства надёжных фундаментов.

Аренда буровой установки марки BAUER BG28 в Москве

Заказать звонок

Мы можем позвонить вам
абсолютно бесплатно!

База	BS 80B
Марка	Bauer
Вес	96 т
Глубина бурения	71 м
Диаметр бурения	1900 мм
Тип двигателя	Дизельный
Модель двигателя	CAT C11
Мощность двигателя	425 л. с.
Назначение	Для скважин, Для свай

Данная спецтехника предназначена для сверления скважин с обсадными трубами и без, перемешивания грунта, погружения труб при ограждении котлована. Используется строительными, добывающими компаниями.

Велес предлагает арендовать буровую установку Bauer BG 28 в Москве и области. Предоставляем справедливые цены и специальные условия для постоянных клиентов. Заключаем договора на продолжительное, краткосрочное сотрудничество.

Особенности

• Подбор типа бурения в зависимости от пород и назначения скважины. Работы могут осуществляться шнеком, раскатчиком, штангой келли.
• Максимальные размеры отверстия: глубина – до 71 м, диаметр – до 1,9 м с обсадной колонной, до 1,6 м без нее.
• Высокомощный двигатель обеспечивает высокий уровень производительности на всех типах грунтов. Специальные редукторы увеличивают силу вращения бура в 10 раз.
• Для повышения безопасности во время интенсивной эксплуатации на машину могут навешиваться противовесы до 10,5 т.
• Электрический генератор обеспечивает комплекс электричеством. Системы оснащены датчиками, сигнализирующими о неисправности оборудования.
• Комфортабельная кабина оператора с системой кондиционирования и обогрева.

Прокат бурильной установки оптимизирует расходы на оборудование скважин любого назначения. Техника проходит регулярное сервисное и техническое обслуживание, поэтому предоставляется в подготовленном состоянии. Опытный оператор сокращает издержки и время работ. За дополнительной информацией, расчетом стоимости и заказом модели обращайтесь по телефону или оставляйте заявку в форме.

Отзывы

Подать заявку на резервирование спецтехники

Цена за смену от 25 000 ₽

Аренда спецтехники предоставляется с водителем

Минимальный срок аренды -1 смена (8 часов)

Сопровождение крупногабаритного груза

Доставка спецтехники

Оплата

Наши преимущества

Ваша заявка
успешно отправлена

Менеджер перезвонит Вам в ближайшее время

Цилиндрический мотор-редуктор | Bauer Gear Motor

Характеристики продукции

• Крутящий момент 20. ..18 500 Н·м.
• Скорость вращения выходного вала 0,3…450 об/мин.
• Широкие возможности установки.
• Полностью закрыт, защищен от воздействия пыли и водяных брызг.
• Первая замена смазки через 15 000 часов работы.
• Малошумная передача.
• Напряжение в сети питания 110…690 В, 50/60 Гц.
• Класс защиты корпуса IP65 (стандартный), IP66 (по заказу).
• Стандартное подключение с помощью CAGE CLAMP®.
• Дополнительные характеристики:
  Подключение штепсельным разъемом.
  Встроенный инвертер до 7,5 кВт.
• Маркировка СЕ.
• CSA, UL, ATEX, ГОСТ, CCC, ISO9001, ISO14001, OHSAS18001.
• Двигатели соответствуют требованиям стандарта EN 60034.
• Категория коррозионной стойкости в соответствии с требованиями стандарта DIN ISO 12944-5
  C1, C2, C3, C4, C5-I, C5-M.

Чтобы загрузить файл pdf, щелкните изображение ниже.

Каталог продукции

Дополнительная литература

Новинки продукции

В Калининград прибыла установка буронабивных свай Bauer BG 39

Техника будет работать в рамках проектных изысканий будущего филиала Большого театра в Калининграде. В процессе перебазировки из Мурманска находится ещё одна буровая установка Bauer BG 40.

Установки представляют из себя сверхтяжёлые (весом около 140 тонн каждая) бурильные установки большой мощности со штангой Келли и обсадной трубой. Из-за сложных грунтов территории строительства проектировщиком было принято решение выполнить центральную часть свайного фундамента, в частности под концертным залом и сценой, из буронабивных свай большого диаметра и длины. В отличии от используемых на этом объекте составных железобетонных свай, длина которых составляет 28 метров при сечении 35 сантиметров, длина буронабивных свай составляет 45 метров при диаметре 1 метр.

Стоит отметить, что буронабивные сваи такой большой глубины и диаметра применяются впервые в нашем регионе. Принцип буронабивных свай таков: производится бурение шахты будущей сваи и опускается обсадная труба, затем в нее монтируется арматурный каркас, после чего труба заполняется бетоном высоких марок.

Крупные габариты БНС позволят сделать сваю максимально устойчивой. Кроме того, эта технология предназначена для строительства на слабом, насыщенном водой грунте. Таким образом достигается уникальная надежность и прочность основания здания.

Еще одно достоинство БНС -при ее устройстве отсутствуют вибрационные и динамические колебания грунта. Так как свая не погружается в землю ударным методом, а создается непосредственно в грунте, соответственно нет шума от ударов и вибрации грунтов, что крайне важно из-за близости жилой застройки.

Для производства и сварки арматурных каркасов на стройплощадке организован отдельный арматурный цех.

На первом этапе работ на строительной площадке будет выполнено 30 буронабивных свай, выбранных проектировщиком для проведения статических испытаний грунта, чтобы подтвердить правильность изысканий.

«Не секрет, что в Калининграде на острове Октябрьском, где ведется строительство, сложные грунты, поэтому на этапе подготовки проекта просчитываются все параметры будущей нагрузки и соответствующие инженерные решения. Параллельно с погружением свай ведутся статические испытания, по результатам которых будет определён фронт следующих работ» – ранее сообщил генеральный директор ООО «СТГ-Запад» Андрей Иванович Федоров.

На каждом этапе работ обязательно проводится пооперационный контроль. Ультразвуковым способом проверяется плотность бетона, выявляются наличие или отсутствие даже малейших пустот, которые впоследствии могли бы привести к деформациям. Также ультразвуком проверяют прочность швов при сварке каркасов.

Концепция будущего филиала Большого театра в Калининграде была разработана норвежским архитектурным бюро Snоhetta, а адаптирует проект под отечественные условия и нормативы, российский проектировщик — группа компаний «ГОРКА».

По архитектурной задумке здание театра в форме гиперболического параболоида будет иметь три зоны: общественные пространства, сценический комплекс и служебные помещения. Вместимость большого зала составит 950 мест, а малого — 300. Крышу намерены сделать функциональной: в тёплые дни она сможет стать ещё одной площадкой для постановок.

Архитекторы стремились создать минималистический обьем, который будет смотреться оригинально и через многие годы использования здания.

При этом эффектное диагональное расположение здания театра оперы и балета обеспечит его неповторимый вид с видовых точек города. Уникальным решением станет конструкция кровли переходящая в элементы благоустройство амфитеатром, которая будет выполнять роль общественного пространства и может быть использована для проведения различных мероприятий. В отделке подобраны натуральные материалы – граниты нескольких оттенков, металл и стекло. В интерьере предполагается использовать террацо, натуральный камень и металл. Большой зал, который является сердцем здания, выполнен с акустической отделкой деревом темных оттенков.

В районе Второй эстакады также строится музейный комплекс Третьяковской галереи, Российский государственный институт сценических искусств. Эти объекты впишут в парковую зону, которая станет местом отдыха для горожан и туристов, — открытые пространства, рекреация, амфитеатры, террасы. Все здания, в том числе стадион, составят единый архитектурный ансамбль.

Исторически сложилось так, что один из наиболее значимых прибалтийских культурных, торговых и деловых центров – Калининград – стал западным анклавом России и вторым, после Санкт-Петербурга, центром российской культуры на Балтике. В последние годы Калининградская область активно развивается. В регионе ведётся строительство добротного красивого современного жилья и других зданий. Цены на недвижимость в Калининградской области растут. Это индикатор того, что всё больше и больше людей хотят комфортно жить и успешно работать в Калининграде и его окрестностях.

Именно здесь, в Калининграде на Октябрьском острове по решению Президента России Владимира Владимировича Путина создаётся один из четырех крупных культурно-образовательных и музейных кластеров. (Три других кластера создаются во Владивостоке,  Кемерово и на Юге России). На сегодняшний день это самый крупный проект такого профиля не только в Прибалтике, но и во всей Европе.

Заказчиком всего проекта выступает некоммерческая организация – Фонд проектов социального и культурного назначения «Национальное и культурное наследие», учредителями которого выступили всемирно известные Большой и Мариинский театры, Эрмитаж и Третьяковская галерея. Деятельность фонда находится вне политики и носит исключительно гуманитарный характер. Фонд занимается развитием искусства и культуры, а также профессионального образования в области культуры и искусства. Проект объединит десятки музеев -партнеров в регионах России. Кластеры также будут включать серьёзный образовательный сегмент.

Реализацией проекта занимается одна из крупнейших строительных компаний России – ГК «Стройтрансгаз» На острове Октябрьский выделено сразу две площадки между которыми находится стадион.

Жители Калининграда опасаются, что грунты острова Октябрьский не самым лучшим образом приспособлены для строительства крупных зданий. Поэтому важно отметить: у строителей есть колоссальный опыт возведения зданий в более сложных условиях. Здание Эрмитажа построено на берегу Невы. Здание Мариинского театра – на очень сложных грунтах на берегу канала. В Москве историческое здание Большого театра построено в устье реки Неглинной. Здание Третьяковской галереи – на низком берегу Москва-реки. Все эти здания исправно служат не одну сотню лет. А компания Стройтрансгаз, которая ведет стройку в Калининграде имеет в своём активе многие десятки гораздо более сложных сооружений.

Будущие культурные центры станут украшением тех городов, где они строятся.  Для их создания выбраны самые современные архитектурные проекты и решения. Для строительства таких зданий и сооружений используются уникальные техника и технологии, которыми в России, да и во всем мире, владеет ограниченный круг компаний.

Bauer BG 28 Технические характеристики CraneMarket

Группа BAUER является ведущим поставщиком услуг, оборудования и продуктов, связанных с грунтом и грунтовыми водами. Имея более 110 дочерних компаний, Bauer управляет всемирной сетью на всех континентах.

Деятельность Группы разделена на три перспективных сегмента с высоким потенциалом синергии: Строительство, Оборудование и Ресурсы. Сегмент «Строительство» предлагает новые и инновационные специализированные услуги по проектированию фундаментов наряду с существующими, а также выполняет фундаментные и земляные работы, срезку стен и улучшение грунта по всему миру.Bauer является мировым лидером в сегменте оборудования и предлагает полный спектр оборудования для специализированного проектирования фундаментов, а также для разведки, добычи и добычи природных ресурсов. В сегменте ресурсов компания Bauer фокусируется на инновационных продуктах и ​​услугах в области воды, окружающей среды и природных ресурсов.

Bauer извлекает большую выгоду из сотрудничества между своими тремя отдельными сегментами, что позволяет Группе позиционировать себя как инновационного, узкоспециализированного поставщика продуктов и услуг для требовательных проектов в области специализированного проектирования фундаментов и смежных рынков.Поэтому Bauer предлагает подходящие решения самых больших проблем в мире, таких как урбанизация, растущие потребности в инфраструктуре, окружающая среда и вода, нефть и газ.

Буровые установки и рабочие краны

Вместе с нашими дочерними предприятиями мы производим оборудование и инструменты для специального применения в области строительства фундаментов и горнодобывающей промышленности. Чтобы подчеркнуть нашу ведущую роль в производстве экологически и экономически качественного оборудования, мы разработали «Энергоэффективную мощность».Клиенты во всем мире доверяют непревзойденному качеству и эффективности компании Bauer как мирового лидера на рынке специализированного оборудования для проектирования фундаментов. Чтобы подчеркнуть нашу ведущую роль в производстве экологически и экономически качественного оборудования, мы разработали «Энергоэффективную мощность».

Список наших мощных продуктов см. ниже:

Премиум Лайн

ValueLine

Принадлежности

Режущие системы

Грейферные системы

Грузовые краны

Технология разделения

Смесительные и насосные технологии

Другие линии продуктов

Спецификации кранов, диаграммы нагрузки и руководства по кранам предназначены *только для справки* и не должны использоваться оператором крана для управления любым типом крана, телескопического погрузчика, автопогрузчика или устройства для подъема по воздуху.Чтобы получить руководство по обслуживанию кранов OEM, запчасти для кранов или руководства по техническому обслуживанию кранов, обратитесь непосредственно к производителю крана и/или подъемного оборудования.

Оборудование | АБЭ Энтерпрайзис Инк.

Роторная буровая установка BG 42 (BS 115) PremiumLine

Макс. Диаметр бурения: 9,2 фута (2800 мм)
Макс. Глубина бурения: 245,7 футов (74,9 м)
Крутящий момент: 309 776 lbf.ft (420 кНм)
Двигатель: CAT C18 — Tier II
Мощность: 764.4 л.с. при 1850 об/мин (570 кВт при 1800 об/мин)
Макс. Высота:  99,4 фута (30,3 м)

Новая усиленная конструкция мачты

Новый «Vario-Masthead»

• Один тип мачты для осей бурения 1300/1500 мм (4,26/4,92 фута)
• Увеличенная длина хода для стержней Келли с верхней направляющей
• Оптимальная транспортная высота и положение вспомогательного каната на любой оси бурения благодаря наклоняемому боковому аутригеру вершины мачты

Новая концепция регулируемой лебедки
Позволяет избежать снятия троса лебедки для транспортировки (в режиме Келли)

Современная эргономичная кабина

• С системой кондиционирования воздуха, раздвижной дверью и оптимальным обзором
• Новая система управления B-Tronic с большим сенсорным экраном для повышенного комфорта и безопасности
• Модуль DTR для удаленной передачи данных оборудования и процессов

Основная лебедка, установленная на задней части верхней тележки

• Откидной механизм для транспортировки
• Широкий барабан лебедки (увеличение длины каната для 2-го слоя)
• Удобное для обслуживания положение (для удобного доступа и простоты замены)
• Оптимальное преобразование гидравлической мощности в тяговое усилие и скорость каната
• Предназначен для непрерывной работы в тяжелых условиях (класс лебедки M6 / L3 / T5)

Мощный двигатель CAT C 18 мощностью 563 кВт (754 л. с.) TIER IVi как опция

Прецизионная электрическая система предварительного контроля

Переменные штабелируемые элементы противовеса (общим весом до 40 т)

• Постоянный радиус поворота
• Малый вес отдельных элементов (5 т)
• Гибкое расположение (адаптируется к применению)

Новые функции для здоровья и безопасности

• Поручни безопасности верхний уровень
• Нижний уровень прохода
• Откидные служебные двери, откидывающиеся вверх
• Видеокамеры контроля движения задним ходом
• Повышенная безопасность при монтаже и демонтаже штабелируемых элементов противовеса

Мотор с цилиндрическим редуктором | Мотор-редуктор Bauer

Особенности продукта

• Момент затяжки 20 . .. 18 500 Нм
• Выходные скорости 0,3 … 450 мин-1
• универсальные возможности установки
• Полностью закрытый, защищенный от пыли и водяных брызг
• Замена смазки в первую очередь после 15000 часов
• Редуктор с низким уровнем шума
• Подключение к сети 110 … 690 В, 50/60 Гц
• Корпус IP65 (стандарт), IP66 (дополнительно)
• Стандарт соединения с CAGE CLAMP®
• Дополнительные возможности:
  Соединение с помощью штекерных разъемов.
  Со встроенным инвертором до 7,5 кВт.
• Маркировка CE
• CSA, UL, ATEX, ГОСТ, CCC, ISO9001, ISO14001, OHSAS18001
• Двигатели согласно EN 60034
• Категория коррозии по DIN ISO 12944-5
  C1, C2, C3, C4, C5-I, C5-M

Нажмите на изображение ниже, чтобы скачать pdf.

Чтобы заказать бумажные копии литературы, нажмите здесь.

Каталог продукции

BAUER BG 42 – BAUER BAUER Maschinen GmbH 1980-е Начало международных продаж оборудования 2001 Bauer Maschinen

BAUER BG 42 Роторная буровая установка

Базовый держатель BS 115

Пр Эм ю м Ли пе

905-714-X_07-2015_BG42_BS115. indd 1905-714-X_07-2015_BG42_BS115.indd 1 29.09.2015 12:55:3429.09.2015 12:55:34

2 BG 42 PremiumLine (BS 115) | © BAUER Maschinen GmbH 8/2015

Мы могли бы начать с рассказа о Себастьяне Бауэре, основавшем медную кузницу.

в немецком городе Шробенхаузен около 200 лет назад. Мы могли бы тогда

перейти к тому, как его мастерская процветала и превратилась в ведущее строительство

компания, специализирующаяся на проектировании фундаментов.История будет продолжена до

Середина 20-го века, когда инновации и стремление к совершенству побуждали Бауэра

для разработки и производства собственного высококачественного и высокопроизводительного оборудования.

И это еще не конец в 21 веке, Bauer теперь семейный в седьмом

Поколение

и в то же время глобальная операционная группа с более чем 100 филиалами

и дочерние компании, работающие в области специального проектирования фундаментов (Bauer

Spezialtiefbau), в производстве фундаментного оборудования (Bauer Maschinen) и

с упором на продукцию и услуги в области водных ресурсов, энергетики, минеральных ресурсов

и экологические технологии (Bauer Resources).

Но мы думаем, что действительно важно для нас и для наших клиентов следующее:

Мы сильный партнер с лицом и ценностями, мы приземленные, и мы

посвящен совершенству во всем, к чему мы прикасаемся.

Опыт для вас!

«100 лет бурения, 4 десятилетия строительных машин, и все еще спускаюсь на землю» Проф. Томас Бауэр

Группа BAUER

1790 Фонд как медная кузница в

Шробенхаузен, Германия

1928 Бурение скважин

Бавария, Германия

1958 Изобретение

грунтовый анкер по Др.-инж. К.Х. Бауэр

1976 Первый гидравлический роторный буровая установка BAUER BG 7

1984 Первая стенка диафрагмы фреза для траншей BC 30

905-714-X_07-2015_BG42_BS115.indd 2905-714-X_07-2015-714-X_07-2015_BG42_BS115.indd 2 29.09.2015 12: 55: 3629.09.2015 12:55:36

3BG 42 PremiumLine (BS 115) | © BAUER Maschinen GmbH 8/2015

Из тысяч машин, построенных Bauer Maschinen с начала производства

в 1970-х годах с первой роторной буровой установкой BG 7, многие из них все еще в эксплуатации

по всему миру – и в Сибири, и в пустыне. Современные технологии

полностью разработан нашими инженерами и прошел полные испытания машины перед Доставка

— это одна сторона медали. Bauer Maschinen может удовлетворить любые потребности клиентов

с наиболее полным ассортиментом продукции. Другая сторона зависит от проекта

консультации высококвалифицированных специалистов с акцентом на ваши особые требования.

Больше, чем машины: компетентный консалтинг

Качество — это не акт, это привычка.

БАУЭР Машинен ГмбХ

1980-е годы Старт международных

продажа оборудования

2001 Бауэр Машинен

учрежден как независимый

компания в пределах Бауэр Групп

2006 Запуск фондового рынка

компании BAUER AG, режиссер

Проф. Томас Бауэр

2011 Представление о

БГ ПремиумЛайн Регулярная демонстрация

новых разработок на различных выставках

Качество и опыт в области проектирования фундаментов n

Глобальная деятельность – местные контакты в более чем 70 странах n

Надежность в технике, обслуживании n

Индивидуальные решения нет

Поддержка на месте в течение всего срока службы машины n

905-714-X_07-2015_BG42_BS115. indd 3905-714-X_07-2015_BG42_BS115.indd 3 29.09.2015 12:55:5429.09.2015 12:55:54

4

БГ 39 БС 95

БГ 18 Н БТ 50

БГ 30 БС 95

БГ 28 БС 80

БГ 15 Н БТ 40

БГ 20 Н БТ 60

BG 42 PremiumLine (BS 115) | © BAUER Maschinen GmbH 8/2015

Модельный ряд V

Модельный ряд H

BAUER BG PremiumLine

Линия BG Premium Line представляет собой многофункциональное оборудование для различных фундаментов.

строительные системы.Выбор между двумя модельными рядами позволяет оптимально

выбор для различных требований проекта или транспортировки.

Особенности BG PremiumLine:

Высокие стандарты безопасности n

Экологическая устойчивость, экономическая эффективность и производительность n

Простота транспортировки и короткое время монтажа n

Стандарт высокого качества n

Долгий срок службы и отличная стоимость при перепродаже n

Особенности линейки моделей H:

Быстрая погрузка на транспортные средства –

Простой монтаж на месте благодаря компактности – дизайн

Быстрый переход на новое рабочее место – на строительных площадках с подземными переходами или ниже низких мостов

Особенности линейки V-model:

Скважины большого диаметра –

Большая глубина сверления –

Увеличенные межсервисные интервалы и мощность – трансмиссия с низкой вибрацией из-за прочной конструкции кинематики система

905-714-X_07-2015_BG42_BS115. indd 4905-714-X_07-2015_BG42_BS115.indd 4 29.09.2015 12:56:5129.09.2015 12:56:51

5

1

2

3

8

10

12

11

4

5

7

9

6

БГ 42 БС 115

БГ 46 БС 115

БГ 28 Н БТ 85

БГ 24 ч БТ 75 / БТ 85

БГ 50 БТ 180

БГ 34 Н БС 95

BG 42 PremiumLine (BS 115) | © BAUER Maschinen GmbH 8/2015

Роторная буровая установка BG 42 ПремиумЛайн (BS 115)

Макс.диаметр бурения: 2800 мм

Макс. глубина бурения: 105,0 м

Крутящий момент (номинальный): 420 кНм

Двигатель: CAT C 18

Мощность: 570 кВт при 1850 об/мин

Макс. высота: 33,1 м

1 Ходовая часть 2 Верхняя часть 3 Главная лебедка 4 Вспомогательная лебедка 5 толповая лебедка 6 Кинематическая система 7 Мачта 8 Заголовок 9 Путеводитель по Верхней Келли 10 келли бар 11 КДК Поворотный привод 12 Буровой инструмент

905-714-X_07-2015_BG42_BS115. indd 5905-714-X_07-2015_BG42_BS115.indd 5 29.09.2015 12:56:5229.09.2015 12:56:52

6 БГ 42 ПремиумЛайн (БС 115) | © BAUER Maschinen GmbH 8/2015

Варио-мачта Мачта для расстояния оси сверла– 1300 мм и 1550 мм

Увеличенный ход келли-штанги, когда– с помощью верхней направляющей келли

Наклоняемая боковая стрела для оптимального положения– вспомогательный канат (в обеих буровых осях и для однопроходных процессов

Оптимальная транспортная высота– Главная лебедка

Широкий барабан лебедки–

Однослойная лебедка для минимального износа каната (опция)–

Сверхширокая канатная направляющая с новой системой смазки–

Постоянное натяжение троса–

Удобное для обслуживания положение лебедки–

Оптимальная передача гидравлической мощности с двумя гидравлическими моторы

Предназначены для интенсивной непрерывной работы– (классификация лебедок M6/L3/T5)

Гидравлический замок для опорного блока Безопасная и быстрая сборка и разборка –

Активируется с пульта дистанционного управления–

Варьируемые штабелируемые элементы противовеса Постоянный радиус хвоста–

Небольшой вес отдельных элементов (5. 0 т)–

Гибкое расположение, регулируемое в зависимости от области применения–

Простота сборки и разборки–

Прожекторы

Визуализация Келли с пружиной измерение компрессии

Отображение углублений для замков в см– диапазон

Индикация хода пружины в диапазоне мм–

Повышение производительности бурения–

Уменьшенный износ штанги Келли–

Экономия средств–

Правильное опускание и втягивание Келли– бар

БГ 42 ПремиумЛайн

905-714-X_07-2015_BG42_BS115.indd 6905-714-X_07-2015_BG42_BS115.indd 6 29.09.2015 12:56:5529.09.2015 12:56:55

7BG 42 PremiumLine (BS 115) | © BAUER Maschinen GmbH 8/2015

Современная эргономичная кабина оператора Совместимость с FOPS –

Раздвижная дверь с раздвижным окном –

Комфортное сиденье премиум-класса с пневматической подвеской и подогревом –

Цветной экран 10,4 дюйма (сенсорный экран) –

Высокоточная электронная система предварительного контроля –

Джойстик управления с высокой функциональностью, рабочий – управление можно настроить индивидуально

Мощный двигатель CAT C 18 В соответствии с выбросами выхлопных газов – Стандарты Tier 2, Tier 4i, Tier 4 final

Автоматический режим холостого хода –

Современная система диагностики двигателя –

Низкий уровень шума –

Низкий расход топлива за счет индивидуального – потребительский контроль

Партнеры CAT-сервиса по всему миру –

Оборудование для обеспечения безопасности Верхний уровень ограждений –

Платформа для ходьбы с перилами (на уровне кабины) –

Служебные двери, складывающиеся вверх –

Камера заднего вида, проблесковые маячки и – звуковая система предупреждения о движении задним ходом

905-714-X_07-2015_BG42_BS115. indd 7905-714-X_07-2015_BG42_BS115.indd 7 29.09.2015 12:57:0829.09.2015 12:57:08

8

5°5° 5°5° 5°5°

15°15°

30590

28060

15300

11480 10810

4600

0

10 00

0

Р 5200

74 0

13 00

6460 4550 – 4850 *

10 70

0

40 00

10 70

0

1300

8610

К Эль

лет Б

К 4

20 /4

70 /3

/4 2

(А знак равно

1 72

50 )

3700 – 5000 1000

BG 42 PremiumLine (BS 115) | © BAUER Maschinen GmbH 8/2015

Размеры – базовая версия

Рабочий вес 163 т (как показано) * в зависимости от конфигурации

ПремиумЛайн БГ 42

905-714-X_07-2015_BG42_BS115.indd 8905-714-X_07-2015_BG42_BS115.indd 8 29.09.2015 12:57:2129.09.2015 12:57:21

9

420

329

0 10 13

420

213

0

BG 36 BS 95 – Bauer.

de .BS 95 BG 18 H BT 50 BG 36 BG 95 BG 28 BG 80 BG 15 H BT 40 BG 20 H BT 60

BAUER BG 360095

BAUER BG 36ROTARY Буровая установка

Base Carrier BS 95

Prem

ium

Line

2 BG 36 PremiumLine | BAUER Maschinen GmbH 4/2017

Группа BAUER

Мы могли бы начать с рассказа о Себастьяне Бауэре, который около 200 лет назад основал медеплавильный завод в немецком городе Шробенхаузен.Затем мы могли бы перейти к тому, как его мастерская процветала и превратилась в ведущую строительную компанию, специализирующуюся на проектировании фундаментов. История будет продолжаться до середины 20-го века, когда инновации и стремление к совершенству побудили Bauer разработать и создать собственное высококачественное и высокопроизводительное оборудование.

И это все еще не закончится в 21-м веке, Bauer в настоящее время является семейным предприятием в седьмом поколении и в то же время глобальной операционной группой с более чем 100 филиалами и дочерними компаниями, работающими в области специального проектирования фундаментов (Bauer Spezialtiefbau), в производстве фундаментного оборудования (Bauer Maschinen) и сосредоточение внимания на продуктах и ​​услугах в области водных ресурсов, энергетики, минеральных ресурсов и экологических технологий (Bauer Resources).

Но мы думаем, что действительно важно для нас и для наших клиентов следующее: мы являемся сильным партнером с лицом и ценностями, мы приземлены и стремимся к совершенству во всем, к чему прикасаемся.

Опыт для вас!

100 лет бурения, 4 десятилетия создания машин и до сих пор до земли Профессор Томас Бауэр

1790Основание медной кузницы в

Шробенхаузен, Германия

1928Бурение скважин в

Баварии 90,003

1790 Германия

1958 Изобретение грунтового анкера

доктором-инж. К.Х. Bauer

1976Первая гидравлическая роторная буровая установка BAUER BG 7

1984Первая траншейная фреза BC 30

3BG 36 PremiumLine | BAUER Maschinen GmbH 4/2017

BAUER Maschinen GmbH

Из тысяч машин, построенных компанией Bauer Maschinen с момента начала производства в 1970-х годах с первой буровой установки BG 7, многие из них до сих пор эксплуатируются по всему миру в Сибири, а также в пустыне. Передовые технологии, разработанные нашими штатными инженерами, и полные испытания машины перед поставкой — это одна сторона медали. Bauer Maschinen может удовлетворить любые потребности клиентов с помощью наиболее полного ассортимента продукции.

С другой стороны, это консультации высококвалифицированных специалистов по конкретным проектам с акцентом на ваши особые требования.

Больше, чем машины: компетентный консалтинг

Качество — это не действие, это привычка.

1980sstart of International

Оборудование для продажи

2001Bauer Maschinen

2001Bauer Maschinen

, созданный как независимый

Компания в рамках BAAUER Group

2006Stock Market Launch

Bauer AG, направленная на

Проф.Thomas Bauer

2014 С EEP Bauer устанавливает

новые стандарты эффективности

Качество и опыт в области специализированного проектирования фундаментов Глобальное присутствие Местные контакты в более чем 70 странах Надежность в технологии, обслуживании Индивидуальные решения Поддержка на месте в течение всего срока службы машины

2011Введение

BG Valueline и BG PremiumLine

BAUER BG 28 Роторная буровая установка H Großdrehbohrgerät

Роторная буровая установка BG 20 H Großdrehbohrgerät

BG 2 H Großdrehbohrgerät Роторная буровая установка 6/21 Geräteträger BH 6 (UW 65) Базовая тележка BH 6 (UW 65) Abmessungen Размеры Windenvorschub Тип лебедки для перетаскивания Матрица BG 2 H, ein Gerät mit einem Einsatzgewicht

Роторная буровая установка BG 40 Großdrehbohrgerät

BG 40 Großdrehbohrgerät Роторная буровая установка 7/2010 Geräteträger BS 100 Base Carrier BS 100 Abmessungen Размеры Windenvorschub Тип лебедки Die BG 40, ein Gerät mit einem Einsatzgewicht von ca. 142

Мехр

Роторная буровая установка BG 30 Großdrehbohrgerät

BG 3 Großdrehbohrgerät Роторная буровая установка 1/212 Geräteträger BH 8 Base Carrier BH 8 Abmessungen Размеры штампа BG 3 ValueLine является специализированным Kellybohrgerät. 2777 Optimierte Componenten zum Kellybohren

Мехр

Роторная буровая установка BG 50 Großdrehbohrgerät

Роторная буровая установка BG 5 Großdrehbohrgerät 4/211 Geräteträger BT 18 Базовая тележка BT 18 95-684-1_4-11_BG5.qxd 11.4.211 1:19 Uhr Seite 2 Abmessungen Размеры Bohrachse 1,7 мм Ось сверла 1,7 мм Матрица BG 5,

Мехр

Роторная буровая установка BG 20 H Großdrehbohrgerät

BG 2 H Großdrehbohrgerät Роторная буровая установка 2/214 Geräteträger BH 75 Base Carrier BH 75 Abmessungen Размеры Матрица BG 2 H ValueLine является специализированным Kellybohrgerät. 287 Оптимальные компоненты zum

Мехр

Роторная буровая установка BG 28 H Großdrehbohrgerät

BG 28 H Großdrehbohrgerät Роторная буровая установка 7/21 Geräteträger BS 8 Базовая тележка BS 8 Abmessungen Размеры матрицы BG 28 H, ein Gerät mit einem Einsatzgewicht von ca.96 к dient zur Herstellung von 25415

Мехр

Роторная буровая установка BG 40 Großdrehbohrgerät

BG 4 Роторная буровая установка Großdrehbohrgerät 11/28 Geräteträger BS 1 Базовая тележка BS 1 Abmessungen Размеры Windenvorschub Тип лебедки 249 3 1 Kelly BK 4/47/3/36 (A= 15,25 м) 141 14 745 95 BG

Мехр

Роторная буровая установка BG 15 H Großdrehbohrgerät

BG 15 H Großdrehbohrgerät Роторная буровая установка 7/2010 Geräteträger BT 40 Base Carrier BT 40 Abmessungen Размеры матрицы BG 15 H, ein Gerät mit einem Einsatzgewicht von ca. 49,5 до Dient zur Herstellung von

Мехр

Роторная буровая установка BG 40 Großdrehbohrgerät

BG 40 Großdrehbohrgerät Роторная буровая установка 11/2008 Geräteträger BS 100 Base Carrier BS 100 Abmessungen Размеры Windenvorschub Тип лебедки Die BG 40, ein Gerät mit einem Einsatzgewicht von ca.

Мехр

Роторная буровая установка BG 15 H Großdrehbohrgerät

Роторная буровая установка BG 15 H Großdrehbohrgerät 7/21 Geräteträger BT 4 Base Carrier BT 4 Abmessungen 163 Kelly BK 15/343/3/18 (A=83 мм) Роторная буровая установка BG 15 H имеет рабочий вес прибл.

Мехр

Роторная буровая установка BG 24 H Großdrehbohrgerät

BG 24 H Großdrehbohrgerät Роторная буровая установка 1/211 Geräteträger BT 75 Base Carrier BT 75 Abmessungen Размеры матрицы BG 24 H, ein Gerät mit einem Einsatzgewicht von ca. 82,5 т диент Zur Herstellung фон

Мехр

Роторная буровая установка BG 18 H Großdrehbohrgerät

BG 18 H Großdrehbohrgerät Роторная буровая установка 3/29 Geräteträger BT 5 Base Carrier BT 5 Abmessungen Размеры Die BG 18 H, ein Gerät mit einem Einsatzgewicht von ca.53 to dient zur Herstellung von verrohrten

Мехр

Роторная буровая установка BG 18 H Großdrehbohrgerät

BG 18 H Großdrehbohrgerät Роторная буровая установка 3/29 Geräteträger BT 5 Base Carrier BT 5 Abmessungen Размеры Die BG 18 H, ein Gerät mit einem Einsatzgewicht von ca. 53 to dient zur Herstellung von verrohrten

Мехр

Роторная буровая установка BG 36 H Großdrehbohrgerät

BG 36 H Großdrehbohrgerät Роторная буровая установка 7/21 Geräteträger BS 8 Базовая тележка BS 8 Abmessungen Размеры матрицы BG 36 H, ein Gerät mit einem Einsatzgewicht von ca. 112 к dient zur Herstellung von verrohrten

Мехр

Роторная буровая установка BG 28 H Großdrehbohrgerät

BG 28 H Großdrehbohrgerät Роторная буровая установка 11/27 Geräteträger BS 8 B Базовая тележка BS 8 B Abmessungen Размеры матрицы BG 28 H, ein Gerät mit einem Einsatzgewicht von ca. 96 to und einem Drehmoment von

Мехр

Роторная буровая установка BG 36 Großdrehbohrgerät

BG 36 Großdrehbohrgerät Роторная буровая установка 6/21 Geräteträger BS 8 Базовая тележка BS 8 Abmessungen Размеры Windenvorschub Тип лебедки Die BG 36, ein Gerät mit einem Einsatzgewicht von ca.от 127 до

Мехр

Роторная буровая установка BG 20 H Großdrehbohrgerät

BG 2 H Großdrehbohrgerät Роторная буровая установка 2/29 Geräteträger BT 6 Base Carrier BT 6 Abmessungen Размеры Die BG 2 H, ein Gerät mit einem Einsatzgewicht von ca. 6 to dient zur Herstellung von verrohrten

Мехр

Роторная буровая установка BG 36 Großdrehbohrgerät

BG 36 Großdrehbohrgerät Роторная буровая установка 3/29 Geräteträger BS 8 Base Carrier BS 8 Abmessungen Размеры Windenvorschub Тип лебедки Die BG 36, ein Gerät mit einem Einsatzgewicht von ca.от 114 до

Мехр

Роторная буровая установка BG 28 Großdrehbohrgerät

BG 28 Großdrehbohrgerät Роторная буровая установка 1/29 Geräteträger BS 8 Базовая тележка BS 8 Abmessungen Размеры Windenvorschub Тип лебедки Die BG 28, ein Gerät mit einem Einsatzgewicht von ca. 95 по диент

Мехр

Роторная буровая установка BG 28 Großdrehbohrgerät

Вращающаяся буровая установка BG 28 Großdrehbohrgerät 11/27 Geräteträger BS 8 B Базовая тележка BS 8 B Abmessungen Размеры Windenvorschub Тип лебедки для толпы Матрица BG 28, ein Gerät mit einem Einsatzgewicht von ca. 95

Мехр

Роторная буровая установка BG 22 H Großdrehbohrgerät

BG 22 H Großdrehbohrgerät Роторная буровая установка 4/29 Geräteträger BT 65 Base Carrier BT 65 Abmessungen Размеры матрицы BG 22 H, ein Gerät mit einem Einsatzgewicht von ca. 7 to dient zur Herstellung von verrohrten

Мехр

Роторная буровая установка BG 28 Großdrehbohrgerät

BG 28 Großdrehbohrgerät Роторная буровая установка 3/212 Geräteträger BS 8 Base Carrier BS 8 Abmessungen Размеры Windenvorschub Тип лебедки Die BG 28, ein Gerät mit einem Einsatzgewicht von ca.от 95 до

Мехр

Роторная буровая установка BG 12 H Großdrehbohrgerät

BG 12 H Großdrehbohrgerät Роторная буровая установка 2/21 Geräteträger BT 35 Base Carrier BT 35 Abmessungen Размеры матрицы BG 12 H, ein Gerät mit einem Einsatzgewicht von ca. 41 to dient zur Herstellung von verrohrten

Мехр

Роторная буровая установка BG 24 H Großdrehbohrgerät

BG 24 H Großdrehbohrgerät Роторная буровая установка 1/213 Geräteträger BT 75 Base Carrier BT 75 Abmessungen Размеры Die BG 24 H, ein Gerät mit einem Einsatzgewicht von ca.82,5 т диент Zur Herstellung фон

Мехр

Гидравлическая буровая установка Hydraulisches Bohrgerät

Гидравлическая буровая установка Hydraulisches Bohrgerät Области применения / Anwendungen HBR 204 2 HBR 204 Технические характеристики / Technische Daten Двигатель Двигатель Deutz – дизель Deutz – дизельный двигатель TCD 2012 L06 2V EPA/COM

Мехр

Роторная буровая установка BG 20 H Großdrehbohrgerät

BG 2 H Großdrehbohrgerät Роторная буровая установка 1/213 Geräteträger BT 6 Base Carrier BT 6 Abmessungen Размеры Die BG 2 H, ein Gerät mit einem Gewicht von ca. 58,5 т Dient Zur Herstellung von Verrohrten

Мехр

Роторная буровая установка MBG 12 Drehbohrgerät

MBG 12 Drehbohrgerät Роторная буровая установка Abmessungen Размеры Zylindervorschub Тип цилиндра нагнетания 12700 4950 Kelly MBK 12/305/3/18 14500 11860 6370 5110 Kelly MBK 12/305/3/15 Матрица MBG 12 новая

Мехр

Март 2015 Буровая установка KR Bohrgerät

Март 2015 г. Буровая установка KR 401-2 Bohrgerät Буровая установка KR 401-2 Bohrgerät Das Bohrgerät KR 401-2 является специальной конструкцией HDI-Bohranlage, которая предназначена для других Bohrverfahren einsetzbar.Die Standardlafette

Мехр

Гидравлическая буровая установка Hydraulisches Bohrgerät

HBR 202 Hydraulisches Bohrgerät Гидравлическая буровая установка Области применения / Anwendungen Технические характеристики / Technische Daten Гусеничная база машины Raupenfahrwerk Maschine Габаритная ширина ходовой части Gesamtbreite

Мехр

Тяжелый вилочный погрузчик SCP320C1.

Цитата

Тяжелый вилочный погрузчик SCP320C1 Грузоподъемность 32 т Двигатель Volvo TAD760VE Двигатель Dana Clark Трансмиссия Kessler Ведущий мост Рулевой мост SANY Система кондиционирования воздуха Высокопрочная конструкция мачты Двигатель Volvo

Мехр

KR Die KR kann einerseits

Das Bohrgerät KR 702-1 wurde als Nachfolger der KR 70101 konzipiert und stellt damit eine konsequente Weiterentwicklung innerhalb der KLEMM-Minibohrgeräte-Baureihe dar.Ein besonderes Augenmerk wurde darauf

Мехр

Буровая установка Drehbohranlage RH 18/200

Буровая установка Drehbohranlage RH 18/200 DELMAG Drehbohranlage RH 18/200 Буровая установка DELMAG RH 18/200 Technische Daten Технические характеристики 19900 18750 7730 (K368/3-18) 875 1460 3165-4000 700 4400 2 Mäkler0 / Leader 9003 Мехр

Роторные буровые установки Drehbohrgeräte 1/2008

Drehbohrgeräte Роторные буровые установки 1/28 Inhalt Содержание Drehbohrgeräte Seite / Page BG 12 H 4 BG 15 H 6 BG 18 H 8 BG 2 1 BG 2 H 12 BG 24 14 BG 24 H 16 BG 25 C 18 BG 28 2 BG 28 Н 22 БГ 36 24 БГ

Мехр

Буровая установка Drehbohranlage RH 18/200

Буровая установка Drehbohranlage RH 18/200 DELMAG Drehbohranlage RH 18/200 Буровая установка DELMAG RH 18/200 Technische Daten Технические данные 19900 18750 7730 (K368/3-18) 875 1570 3165-4000 700 4400 2 Mäkler0 / Leader 9003 Мехр

Буровая установка Drehbohranlage RH 24

Буровая установка Drehbohranlage RH 24 DELMAG Drehbohranlage RH 24 Буровая установка DELMAG RH 24 Технические данные Технические данные Мехр

Буровая установка Drehbohranlage RH 34

Буровая установка Drehbohranlage RH 34 DELMAG Drehbohranlage RH 34 Буровая установка DELMAG RH 34 Technische Daten Технические характеристики 25570 23780 9450 (K495/3-27) 1220 1730 3950-5000 900 4800 2 Мачта Mäkler / Leader Gesamthöhe

he Мехр

Роторные буровые установки Drehbohrgeräte 4/2009

Drehbohrgeräte Роторные буровые установки 4/29 Inhalt Содержание Drehbohrgeräte Seite / Page BG 12 H 4 BG 15 H 6 BG 18 H 8 BG 2 1 BG 2 H 12 BG 22 H 14 BG 24 16 BG 24 H 18 BG 25 C 2 BG 28 22 БГ 28 Н 24

Мехр

Роторные буровые установки Drehbohrgeräte 10/2011

Drehbohrgeräte Роторные буровые установки 10/2011 Inhalt Содержание Drehbohrgeräte Seite / Page BG 12 H 6 BG 15 H 8 BG 18 H 10 BG 20 H (BT 60) 12 BG 20 H (BH 70) 14 BG 24 H 16 BG 25 ( БТ 70) 18 БГ 25 (БГ

Мехр

Роторные буровые установки Drehbohrgeräte 4/2009

Drehbohrgeräte Роторные буровые установки 4/29 Inhalt Список содержания Страница / страница BG 12 H 4 BG 15 H 6 BG 18 H 8 Drehbohrgeräte BAUER Bohrgerätereihe BG Ein ufassendes odulares Konzept in der Drehbohrtechnik

Мехр

Поворотные головки Bohrantriebe 3/2010

Bohrantriebe Rotary Heads 3/2010 RTG Geräte sind wegen ihrer drehbaren, steifen Teleskopmasten und der großzügigen Hydraulikleistung sehr gut als Trägergeräte für verschiedene Bohrverfahren einsetzbar.

Мехр

Буровая установка Drehbohranlage RH 12

Буровая установка Drehbohranlage RH 12 DELMAG Drehbohranlage RH 12 Буровая установка DELMAG RH 12 Technische Daten Технические данные 17980 16960 6850 (K298/3-18) 845 1340 3050-3650 700 4000 2 Мачта Mäkler / Leader Gesamthöhe

Мехр

ГИДРАВЛИЧЕСКАЯ БУРОВАЯ УСТАНОВКА. Hydraulisches Bohrgerät

ГИДРАВЛИЧЕСКАЯ БУРОВАЯ УСТАНОВКА Hydraulisches Bohrgerät Applications / Anwendungen 2 Технические характеристики / Technische Daten Двигатель Двигатель Deutz – дизель Deutz – дизельный двигатель TCD 2012 L06 2V EPA/COM III Циркуляция воды

Мехр

Роторная буровая установка BG 12 H Großdrehbohrgerät

BG 12 H Großdrehbohrgerät Роторная буровая установка 2/2010 Geräteträger BT 35 Base Carrier BT 35 Abmessungen Размеры матрицы BG 12 H, ein Gerät mit einem Einsatzgewicht von ca. 41 к dient zur Herstellung von

Мехр

Буровая установка Drehbohranlage RH 24/270

Буровая установка Drehbohranlage DELMAG Drehbohranlage Буровая установка DELMAG Technische Daten Технические характеристики 23950 22600 8100 (KS419/3-27) 1100 1300 3630-4430 700 (800 1 ) 1 Ausrüstung mit 800 mm Bodenplatten (опция)

Мехр

Буровая установка Drehbohranlage RH 34

Буровая установка Drehbohranlage RH 34 DELMAG Drehbohranlage RH 34 Буровая установка DELMAG RH 34 Technische Daten Технические характеристики 26450 24850 10300 (K495/3-27) 1220 1730 3980-5000 900 4800 2 Мачта Mäkler / Leader Gesamthöhe

he Мехр

BG 36 BS 95 – бауэр.DE .BS 95 BG 18 H BT 50 BG 36 BS 95 BG 28 BG 80 BG 15 H BT 40 BG 20 H BT 60

BAUER BG 36095

BAUER BG 36095

Базовый носитель BS 9000

PRE

IUM

линия

2 BG 36 PremiumLine | BAUER Maschinen GmbH 4/2017

Группа BAUER

Мы могли бы начать с рассказа о Себастьяне Бауэре, который около 200 лет назад основал медеплавильный завод в немецком городе Шробенхаузен. Затем мы могли бы перейти к тому, как его мастерская процветала и превратилась в ведущую строительную компанию, специализирующуюся на проектировании фундаментов.История будет продолжаться до середины 20-го века, когда инновации и стремление к совершенству побудили Bauer разработать и создать собственное высококачественное и высокопроизводительное оборудование.

И это все еще не закончится в 21-м веке, Bauer в настоящее время является семейным предприятием в седьмом поколении и в то же время глобальной операционной группой с более чем 100 филиалами и дочерними компаниями, работающими в области специального проектирования фундаментов (Bauer Spezialtiefbau), в производстве фундаментного оборудования (Bauer Maschinen) и сосредоточение внимания на продуктах и ​​услугах в области водных ресурсов, энергетики, минеральных ресурсов и экологических технологий (Bauer Resources).

Но мы думаем, что действительно важно для нас и для наших клиентов следующее: мы являемся сильным партнером с лицом и ценностями, мы приземлены и стремимся к совершенству во всем, к чему прикасаемся.

Опыт для вас!

100 лет бурения, 4 десятилетия создания машин и до сих пор до земли Профессор Томас Бауэр

1790Основание медной кузницы в

Шробенхаузен, Германия

1928Бурение скважин в

Баварии 90,003

1790 Германия

1958 Изобретение грунтового анкера

доктором-инж. К.Х. Bauer

1976Первая гидравлическая роторная буровая установка BAUER BG 7

1984Первая траншейная фреза BC 30

3BG 36 PremiumLine | BAUER Maschinen GmbH 4/2017

BAUER Maschinen GmbH

Из тысяч машин, построенных компанией Bauer Maschinen с момента начала производства в 1970-х годах с первой буровой установки BG 7, многие из них до сих пор эксплуатируются по всему миру в Сибири, а также в пустыне. Передовые технологии, разработанные нашими штатными инженерами, и полные испытания машины перед поставкой — это одна сторона медали.Bauer Maschinen может удовлетворить любые потребности клиентов с помощью наиболее полного ассортимента продукции.

С другой стороны, это консультации высококвалифицированных специалистов по конкретным проектам с акцентом на ваши особые требования.

Больше, чем машины: компетентный консалтинг

Качество — это не действие, это привычка.

1980sstart of International

Оборудование для продажи

2001Bauer Maschinen

2001Bauer Maschinen

, созданный как независимый

Компания в рамках BAAUER Group

2006Stock Market Launch

Bauer AG, направленная на

Проф.Thomas Bauer

2014 С EEP Bauer устанавливает

новые стандарты эффективности

Качество и опыт в области специализированного проектирования фундаментов Глобальное присутствие Местные контакты в более чем 70 странах Надежность в технологии, обслуживании Индивидуальные решения Поддержка на месте в течение всего срока службы машины

2011Введение

BG Valueline и BG PremiumLine

4

BG 45BS 95

BG 18 HBT 50

BG 36BS 95

BG 28BS 80

BG 28BS 80

BG 15 HBT 40

BG 20 HBT 60

BG 36 ПремиумЛайн | BAUER Maschinen GmbH 4/2017

Модельный ряд H

BAUER BG PremiumLine

BG Premium Line представляет собой многофункциональное оборудование для различных систем строительства фундаментов. Выбор между двумя модельными рядами позволяет сделать оптимальный выбор для различных проектов или требований к транспортировке.

Отличительными чертами BG PremiumLine являются: Высокие стандарты безопасности Экологичность, экономическая эффективность и производительность Простота транспортировки и короткое время монтажа Высокий стандарт качества Длительный срок службы и отличная стоимость при перепродаже

Особенности линейки моделей H: Быстрая загрузка на транспортные средства Простая установка на месте благодаря компактной конструкции Быстрое перемещение на новые рабочие места на

строительных площадках с подземными переходами или под низкими мостами

Модельный ряд V

Особенности линейки моделей V: Большие скважины диаметры большие бурения глубины сверления расширенные интервалы обслуживания и мощность

передача с низкими колебаниями из-за прочной конструкции кинематической системы

6

5

10

11

8

7

9 20002 70002 65

4

3

2

1

БГ 55БС 115

900 02 BG 28 HBT 85

BG 24 HBT 75 / BT 85

BG 72BT 180

BG 36 HBS 95

BG 36 PremiumLine | BAUER Maschinen GmbH 4/2017

Роторная буровая установка BG 36 PremiumLine (BS 95)

1 Ходовая часть 2 Верхняя тележка 3 Основная лебедка 4 Вспомогательная лебедка 5 Напорная лебедка 6 Кинематическая система 7 Мачта 8 Оголовок мачты 9 Келли-штанга10 Привод вращения (KDK) )11 Сверлильный инструмент

Макс. диаметр сверления: 2500 ммМакс. глубина бурения: 100,0 м Макс. крутящий момент: 365 кНмМакс. высота: 30,0 мДвигатель: CAT C 15

Stage III A/Tier 3 Stage IV/Tier 4 final

433 кВт при 1850 об/мин

6 BG 36 PremiumLine | BAUER Maschinen GmbH 4/2017

Современная, эргономичная кабина оператора, соответствующая стандарту FOPS, с дополнительным защитным кожухом крыши

Сиденье оператора премиум-класса с пневматической подвеской

и обогревом. ввод

Гибкая концепция мачты Vario-masthead

Мачта для оси бурения 1100 с возможностью расширения до 1400 мм

Увеличенный ход келли-штанги при использовании верхней направляющей

Наклоняемая главная стрела для однопроходных процессов и оптимизированная транспортировка

Система Vario-crowd Возможна транспортировка со встроенной опорой

канаты (операция Kelly) Версия с уменьшенной высотой, возможна

со встроенной секцией Vario-мачты Удлинители мачты 2 м Vario или

2 м Vario + 2 м

Мощный двигатель CAT C 15 Соответствует стандарту выбросов выхлопных газов Stage III A / Tier 3 или

Stage IV / Tier 4 final Дизельный сажевый фильтр по стандарту выбросов выхлопных газов

Stage IV / Tier 4 final Низкий уровень шума Всемирные партнеры CAT-service

Прожекторы

Снижение расхода топлива до 30 %

Повышение производительности за счет повышения эффективности

Значительное снижение уровня шума

Проверенная пригодность для практического применения

Оптимизированная параллельная работа основных и вспомогательных потребителей

PremiumLineBG 36

7BG 36 PremiumLine | BAUER Maschinen GmbH 4/2017

Пульт дистанционного управления для такелажа машины Пульт дистанционного управления может использоваться для выполнения многочисленных функций такелажа

за пределами опасной зоны, таких как перемещение буровой установки, телескопирование ходовой части и т. д.Работа в пределах видимости управляемых функций такелажа Прочный и компактный беспроводной пульт дистанционного управления Multi с ЖК-экраном

Запираемый ящик для хранения пульта дистанционного управления доступен с земли

Основная лебедка на верхней тележке Одноярусная лебедка для минимального износа каната Постоянная линия тянуть Разработан для непрерывной работы в тяжелых условиях Удобное для обслуживания положение лебедки Откидной механизм для транспортировки

Оборудование для обеспечения безопасности Платформа для ходьбы с перилами (складывается для транспортировки

) Откидывающиеся вверх сервисные двери Ограждения на верхнем уровне (складываются для транспортировки) Камеры заднего вида Низкий индивидуальный вес

8 BG 36 PremiumLine | BAUER Maschinen GmbH 4/2017

KDK 340 K KDK 365 S

Поворотный привод

Поворотный приводДополнительно KDK 340 K (одноступенчатый привод) или KDK 365 S (многоступенчатый привод)

Гидравлическое соединение салазок на толпе

PIN-код подключения через пульт дистанционного управления простым и безопасным вложением поворотного привода,

Нет работы на высотах необеспеченных

1-й шестерня

342

82

00

82

RPM

M N

OM

. [K

NM

]

]

1-й шестерня 280003

365340

365340

365340

1803

125

61

61

00 9 17 26 52

RPM

M N

OM

. [k

Нм

]

дополнительный картер

PremiumLineBG 36

9BG 36 PremiumLine | Bauer Maschinen GmbH 4/2017

Многофункциональное оборудование

Келли, бурение

CCFASED CFA с KDK + BTM

Csmcutter-Mix-Mixing

SCM / SCM-DHSingle Collection Mixing

CFA

TRDEEP Vibrator

FDPStandard Или потерянный бит

COSD KELLY STORLING (установка с осциллятор)

COSD KELLY STORLING (установка с BTM)

BCTRANCH RUBTER

FOW

JEAT JET

PremiumLineBG 36

10

STRO

KE 1

2000

3400 – 4580800

5 55

15

15

BK

420

/470

/ 3/3

6

26000

23780

15660

3660

0

1170

0

Р 4600

1150

56804080 – 4400 *

9800

1100

6 ПремиумЛайн | BAUER Maschinen GmbH 4/2017

Размеры Базовая версия

Эксплуатационная масса 114 т (как показано) * в зависимости от комплектации

PremiumLineBG 36

11BG 36 PremiumLine | BAUER Maschinen GmbH 4/2017

Технические характеристики

Привод вращения (по выбору) KDK 340 K KDK 365 S

Крутящий момент (номинальный) для работы с обсадной колонной при 350 бар 342 кНм 365 кНм

Крутящий момент (номинальный) при бурении 350 бар 342 кНм 340 кНм

Макс.
